ΔΙΚΤΥΑ ΙΙ ΑΣΚΗΣΕΙΣ (Υποδείξεις λύσεων)

Transcript

1 2ο ΕΠΑ.Λ. Κατερίνης Τομέας Πληροφορικής Σχολ. έτος: Γ.Χρυσοστόμου/Κ.Τίγκας Σημειώστε το επώνυμό σας (ένα γράμμα ανά κελί): ΔΙΚΤΥΑ ΙΙ ΑΣΚΗΣΕΙΣ (Υποδείξεις λύσεων) Π Α Π Α Δ Ο Π Ο Υ Λ Ο Σ και μετρήστε το πλήθος των γραμμάτων του, Ν=_12 Στη συνέχεια υπολογίστε τον αριθμό Υ=Ν MOD 4 + 3, όπου ο τελεστής MOD δίνει το υπόλοιπο της ακέραιας διαίρεσης 1, στην περίπτωσή μας του Ν με το 4. Υ=_ = 3 Α. - ΔΙΕΥΘΥΝΣΙΟΔΟΤΗΣΗ IPv4 - ΥΠΟΔΙΚΤΥΩΣΗ - ΕΝΤΟΛΕΣ Σας δίνεται η διεύθυνση IP Ν.18 (όπου Ν ο αριθμός των γραμμάτων του επωνύμου σας) i) Να σημειώσετε: 1 Διεύθυνση δικτύου: Διεύθυνση εκπομπής: Προκαθορισμένη μάσκα / CIDR: ή /24 4 Διεύθυνση 1ου υπολογιστή στο δίκτυο: Διεύθυνση τελευταίου υπολογιστή στο δίκτυο: Μέγιστο πλήθος υπολογιστών του δικτύου: 254 ii) Να χωρίσετε το παραπάνω δίκτυο σε Υ υποδίκτυα και να σημειώσετε: α. Τη νέα μάσκα υποδικτύωσης σε κανονική μορφή (π.χ ) και μορφή CIDR (π.χ. /25) Για να χωριστεί το δίκτυο σε τρία (3) τουλάχιστον υποδίκτυα χρειάζεται να δοθούν στο τμήμα του (υπο-)δικτύου δυο (2) δυαδικά ψηφία γιατί 2 1 <3<2 2. Έτσι η νέα μάσκα γίνεται /26 ή β. Για τα τρία πρώτα υποδίκτυα να σημειώσετε: 1 Διεύθυνση υποδικτύου: ( ) 2 2 Διεύθυνση εκπομπής υποδικτύου: 4 Διεύθυνση 1ου υπολογιστή στο υποδίκτυο: 5 Διεύθυνση τελευταίου υπολογιστή στο υποδίκτυο: 1ο υποδίκτυο 2ο υποδίκτυο 3ο υποδίκτυο ( ) ( ) ( ) ( ) ( ) Μέγιστο πλήθος υπολογιστών του υποδικτύου: Εξηγήστε τον τρόπο που εργαστήκατε. 1 Δες

2 Σύμφωνα με το παράδειγμα της σελίδας 20 (9) των σημειώσεων του εργαστηρίου course=t381119&opendir=/521e2619t7ez/541c3d08zu9z ή το παράδειγμα της σελίδας 78 του νέου βιβλίου μονάδες 15 iii) Συνδεθείτε στην ιστοσελίδα και σημειώστε τα στοιχεία που προσδιορίζουν τη σύνδεση TCP (διευθύνσεις IP και αριθμοί θυρών) που χρησιμοποιείται από το HTTP για να σας μεταφέρει το περιεχόμενο της ιστοσελίδας. Αναφέρετε τον τρόπο που αυτό είναι εφικτό. Με την εντολή netstat. Πρώτα ανοίγουμε σε ένα παράθυρο ή μια καρτέλα του προγράμματος περιήγησης στον ιστό το Στη συνέχεια εκτελείται η netstat. Στη λίστα των συνδέσεων θα πρέπει να εμφανιστεί μια γραμμή που θα αφορά τη σύνδεση στο ή την αντίστοιχη διεύθυνση IP (μπορούμε να την πληροφορηθούμε εκτελώντας την nslookup ή κάνοντας pingn Εάν εν τω μεταξύ έχει προλάβει να κλείσει η σύνδεση, ξαναφορτώνουμε τη σελίδα και αμέσως εκτελούμε τη netstat παράδειγμα εκτέλεσης σε linux: netstat -tn Active Internet connections (w/o servers) Proto Recv-Q Send-Q Local Address Foreign Address State... tcp : :80 ESTABLISHED tcp : :80 CLOSE_WAIT george@perseus:~$ iv) Βρείτε τη διεύθυνση MAC του δρομολογητή του δικτύου σας χωρίς να έχετε φυσική και διαχειριστική πρόσβαση σε αυτόν. Προσδιορίστε τον κατασκευαστή του δρομολογητή από τη διεύθυνση MAC (υπόδ.: OUI.txt) και εξηγήστε πως εργαστήκατε. george@perseus:~$ netstat -rn Kernel IP routing table Destination Gateway Genmask Flags MSS Window irtt Iface UG eth U eth U eth0 george@perseus:~$ arp -a? ( ) στη 00:0c:42:e9:88:10 [ether] στη eth0? ( ) στη 74:ea:3a:cd:06:40 [ether] στη eth0 george@perseus:~$ Στο αναζητούμε το 74ea3a το οποίο μας δίνει ως κατασκευαστή TP-LINK TECHNOLOGIES CO.,LTD. 74-EA-3A (hex) TP-LINK TECHNOLOGIES CO.,LTD. 74EA3A (base 16) TP-LINK TECHNOLOGIES CO.,LTD. Building 7, Second Part, Honghualing Industrial Zone Shenzhen Guangdong CN Με ipconfig /all ή με netstat -r πληροφορούμαστε την IP του δρομολογητή (router) και εκτελούμε ping σε αυτήν (εφόσον δεν υπάρχει πρόσφατη δικτυακή κίνηση ώστε να ενημερωθεί η arp cache). Στη συνέχεια εκτελώντας arp -a πληροφορούμαστε την διεύθυνση MAC στην οποία αντιστοιχεί. Βρίσκουμε στο Διαδίκτυο μια

3 πρόσφατη έκδοση του OUI.txt και αναζητούμε σε αυτό το OUI της MAC του δρομολογητή. Εκεί υπάρχουν τα στοιχεία της εταιρείας στην οποία έχει ανατεθεί το συγκεκριμένο OUI. v) Καταγράψτε τη διαδρομή που ακολουθούν τα πακέτα σας μέχρι να φτάσουν στον διακομιστή Έχει μήπως και κάποια άλλη ονομασία; Χρησιμοποιούμε την εντολή traceroute (linux) ή tracert (windows) παράδειγμα εκτέλεσης σε linux: traceroute traceroute to ( ), 30 hops max, 60 byte packets ( ) ms ms ms 2 * * * 3 distr-kln-01g forthnet.gr ( ) ms ms ms 4 core-kln-12be2.forthnet.gr ( ) ms ms ms ( ) ms ms ms 6 ae-2-70.edge5.frankfurt1.level3.net ( ) ms ae-4-90.edge5.frankfurt1.level3.net ( ) ms ae-2-70.edge5.frankfurt1.level3.net ( ) ms 7 ae-2-70.edge5.frankfurt1.level3.net ( ) ms ms ae edge5.Frankfurt1.Level3.net ( ) ms 8 be3020.rcr21.fra06.atlas.cogentco.com ( ) ms ms ms 9 be2305.ccr42.fra03.atlas.cogentco.com ( ) ms ms ms 10 be2813.ccr41.ams03.atlas.cogentco.com ( ) ms ms be2814.ccr42.ams03.atlas.cogentco.com ( ) ms 11 be2183.ccr22.lpl01.atlas.cogentco.com ( ) ms ms be12266.ccr42.par01.atlas.cogentco.com ( ) ms 12 be2385.ccr22.ymq02.atlas.cogentco.com ( ) ms be2384.ccr21.ymq02.atlas.cogentco.com ( ) ms be2747.ccr42.jfk02.atlas.cogentco.com ( ) ms 13 be2483.ccr22.cle04.atlas.cogentco.com ( ) ms be2093.ccr22.yyz02.atlas.cogentco.com ( ) ms be2090.ccr21.yyz02.atlas.cogentco.com ( ) ms 14 be2597.ccr22.cle04.atlas.cogentco.com ( ) ms be2596.ccr21.cle04.atlas.cogentco.com ( ) ms ms 15 be2717.ccr41.ord01.atlas.cogentco.com ( ) ms be2831.ccr21.mci01.atlas.cogentco.com ( ) ms be2717.ccr41.ord01.atlas.cogentco.com ( ) ms 16 be2130.ccr22.den01.atlas.cogentco.com ( ) ms be2831.ccr21.mci01.atlas.cogentco.com ( ) ms be2130.ccr22.den01.atlas.cogentco.com ( ) ms 17 be2130.ccr22.den01.atlas.cogentco.com ( ) ms be2127.ccr21.slc01.atlas.cogentco.com ( ) ms be2130.ccr22.den01.atlas.cogentco.com ( ) ms ( ) ms be2127.ccr21.slc01.atlas.cogentco.com ( ) ms ( ) ms ( ) ms prv unifiedlayer.com ( ) ms prv unifiedlayer.com ( ) ms unifiedlayer.com ( ) ms unifiedlayer.com ( ) ms prv unifiedlayer.com ( ) ms unifiedlayer.com ( ) ms unifiedlayer.com ( ) ms unifiedlayer.com ( ) ms 22 host100.hostmonster.com ( ) ms ms unifiedlayer.com ( ) ms george@perseus:~$

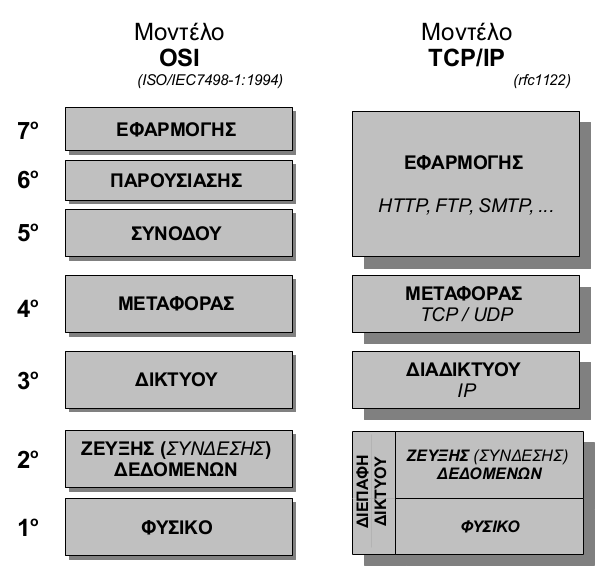

4 Απ' ό,τι φαίνεται το έχει την ίδια IP με το host100.hostmonster.com (όμως δεν ταυτίζονται καθώς ο είναι νοητός web server στον hostmonster.com ο οποίος παρέχει web hosting σε διάφορους πελάτες) Β. - ΔΙΑΔΙΚΤΥΩΣΗ - INTERNET i) Από τις παρακάτω διευθύνσεις IP σημειώστε ποιες είναι σωστές (ΣΩΣΤΗ) και ποιες λάθος (ΛΑΘΟΣ). Για τις σωστές, δώστε την κλάση (τάξη) στην οποία ανήκουν και την προκαθορισμένη μάσκα της κλάσης, για δε τις λάθος, ατιολογήστε γιατί είναι λάθος. α Σωστή. Κλάση Β β Σωστή. Κλάση Α γ Λάθος. 268 > 255 δ Σωστή. Κλάση A ε Λάθος. περισσότερα από 4 τμήματα ii) Σχεδιάστε την στρωματοποιημένη αρχιτεκτονική των μοντέλων OSI και TCP/IP και δείξτε την αντιστοιχία μεταξύ των επιπέδων. iii) Ποιά είναι η βασική διαφορά του UDP από το TCP; Δώστε άλλες δυο τουλάχιστον διαφορές και αναφέρετε σε ποιες γενικά περιπτώσεις χρησιμοποιείται το UDP. Το TCP χρησιμοποιεί συνδέσεις, είναι connection oriented ενώ το UDP λειτουργεί χωρίς σύνδεση (connectionless).

5 iv) Ένα ΙΡ αυτοδύναμο πακέτο έχει διασπαστεί σε τέσσερα (4) κομμάτια Α, Β, Γ,, τα οποία φτάνουν στον προορισμό, όπως φαίνεται στον παρακάτω πίνακα: Α Β Γ Δ Αναγνώριση MF είκτης εντοπισμού τμήματος ( ΕΤ) Κατά την επανασύνθεση του αυτοδύναμου πακέτου: α) Ποιο θα είναι το πρώτο κομμάτι; Το Β, γιατί έχει τον μικρότερο Δ.Ε.Τ.=0 β) Ποιο θα είναι το τελευταίο κομμάτι; Το Γ, γιατί έχει τον μεγαλύτερο Δ.Ε.Τ. και δεν ακολουθούν άλλα τμήματα (MF=0) Να αιτιολογήσετε τις απαντήσεις σας. v) Για κάθε μια από τις παρακάτω προτάσεις σημειώστε αν είναι ΣΩΣΤΗ ή ΛΑΘΟΣ, αιτιολογώντας το εν συντομία (ή με αναφορά σε σελίδες και γραμμές του βιβλίου). α. Οι φυσικές διευθύνσεις σε ένα δίκτυο TCP/IP-Ethernet είναι 32 bit. - ΛΑΘΟΣ, οι φυσικές διευθύνσεις (MAC) είναι 48 bit β. Το πρωτόκολλο ARP/RARP αντιστοιχεί (μετατρέπει) φυσικές διευθύνσεις σε λογικές (και το αντίστροφο) - ΣΩΣΤΗ, αντιστοιχούν MAC <--> IPv4 γ. Οι αριθμοί θύρας στο TCP/UDP είναι 16bit - ΣΩΣΤΗ, το πεδίο source/destination port στα πακέτα TCP/UDP έχει εύρος 16 bit δ. Ένας υπολογιστής (Α) που χρησιμοποιεί μια γραμμή ISDN πρωτεύοντος ρυθμού (Primary Rate Interface -PRI) για τη σύνδεσή του στο Internet έχει ταχύτερη σύνδεση με το Internet από έναν άλλο (Β) που χρησιμοποιεί μια γραμμή ADSL 1024/384 kbps. - ΣΩΣΤΗ, το ISDN-PRI έχει ταχύτητα 2Mbps/ 2Mbps (αμφίδρομα) η οποία είναι μεγαλύτερη από τα 1024/384 της συγκεκριμένης ADSL ε. Με μάσκα οι υπολογιστές και ανήκουν στο ίδιο (υπο-) δίκτυο - ΛΑΘΟΣ, 109 < 128 και 159 > 128. Αυτό σημαίνει ότι έχουν διαφορετικό το 8ο bit (MSB) που απαιτεί η μάσκα και συνεπώς ανήκουν σε διαφορετικό (υπο-) δίκτυο

6 στ. Ένα πακέτο IP με το μέγιστο δυνατό μέγεθος απαιτείται να τεμαχιστεί (fragment) όταν ως δίκτυο 2ου επιπέδου χρησιμοποιείται Ethernet (MTU:1500bytes). - ΣΩΣΤΗ, γιατί το μέγιστο μέγεθος του πακέτου IPv4 είναι 64kbytes > 1500 bytes. ζ. Ο έλεγχος ροής γίνεται από το πρωτόκολλο TCP - ΣΩΣΤΗ, ο έλεγχος ροής παρέχεται από το πεδίο παράθυρο - window-size και τον αριθμό επιβεβαίωσης του πακέτου (segment) του TCP η. Το TCP παρέχει υπηρεσίες χωρίς σύνδεση (connectionless). - ΛΑΘΟΣ, το TCP δημιουργεί συνδέσεις, είναι connection oriented. θ. Τα πακέτα UDP χρησιμοποιούν αριθμούς σειράς και επιβεβαίωσης - ΛΑΘΟΣ, οι αριθμοί σειράς και επιβεβαίωσης είναι χαρακτηριστικά πεδία των πακέτων (segments) του TCP ι. Ένα δίκτυο κλάσης C μπορεί να έχει μέχρι υπολογιστές. - ΛΑΘΟΣ, τα δίκτυα κλάσης C διαθέτουν για τον υπολογιστή 8 bit και συνεπώς μπορούν να διευθυνσιοδοτήσουν 2^8-2 = 254 υπολογιστές. μονάδες 20
