1 PointWrite - Εγχειρίδιο χρήσης

2 Πίνακας περιεχομένων Περιεχόμενα συσκευασίας... 3 Προετοιμασία για εγκατάσταση... 4 Συνθήκες περιβάλλοντος... 4 Οδηγίες για την επιφάνεια... 5 Εγκατάσταση κάμερας στο βιντεοπροβολέα... 7 Σχετικά με τη γραφίδα PointWrite... 8 Εγκατάσταση των μπαταριών... 8 Αντικατάσταση της μύτης της γραφίδας... 8 Εγκατάσταση προγράμματος οδήγησης... 9 Η εγκατάσταση του προγράμματος οδήγησης ολοκληρώθηκε Χρήση του PointWrite Έναρξη της διαδραστικής λειτουργίας Ρυθμίσεις της διαμόρφωσης Οδηγίες ευθυγράμμισης PointWrite - Calibration (Βαθμονόμηση) Η βαθμονόμηση ολοκληρώθηκε Προδιαγραφές Πίνακας περιεχομένων

3 Quick Start Guide Περιεχόμενα συσκευασίας Ο PointWrite είναι ένας διαδραστικός πίνακας ενσωματωμένος στο βιντεοπροβολέα. Για να χρησιμοποιείτε σωστά τον PointWrite, βρείτε τα παρακάτω στάνταρ αξεσουάρ και ακολουθήστε τις οδηγίες στο παρόν εγχειρίδιο Digital Projector PointWrite CD εγκατάστασης Σύντομο εγχειρίδιο ύο γραφίδες PointWrite ύο σετ μπαταριών Καλώδιο Mini USB 7 8 Πρόσθετες μύτες γραφίδων Ιμάντας καρπού 1. PointWrite: Αισθητήρας διαδραστικού πίνακα. 2. CD εγκατάστασης: Το CD περιέχει το πρόγραμμα οδήγησης του PointWrite, το λογισμικό QWrite και το εγχειρίδιο χρήσης. 3. Σύντομος οδηγός έναρξης χρήσης: Σύντομες οδηγίες για τη χρήση του PointWrite. 4. ύο γραφίδες PointWrite: Η γραφίδα PointWrite είναι ένα ασύρματο ποντίκι τύπου γραφίδας. Πριν χρησιμοποιήσετε τη γραφίδα, τοποθετήστε τις μπαταρίες της. 5. Μπαταρίες: Μπαταρίες μεγέθους AAA. 6. Καλώδιο Mini USB: Συνδέει τον PointWrite σε υπολογιστή. 7. Πρόσθετες μύτες γραφίδων 8. Ιμάντας καρπού Περιεχόμενα συσκευασίας 3

4 Προετοιμασία για εγκατάσταση Συνθήκες περιβάλλοντος Για βιντεοπροβολέα BenQ με διαδραστική λειτουργία μεταβλητών διαστάσεων, που μεταμορφώνει οποιαδήποτε επίπεδη επιφάνεια σε εικονικό διαδραστικό πίνακα. Για βέλτιστη ποιότητα διαδραστικής γραφής, ακολουθήστε αυτές τις οδηγίες: 1. Κλείστε τις κουρτίνες των παραθύρων. 2. Επιλέξτε μια επιφάνεια προβολής μακριά από άμεσο ηλιακό φως για να αποφύγετε παρεμβολές στη γραφή. 3. Κρατάτε τις συσκευές υπερύθρων, όπως μικρόφωνα υπερύθρων, μακριά από την μπροστινή πλευρά της οθόνης για να αποφύγετε παρεμβολές. 4. Αφαιρέστε αξεσουάρ με ανακλαστική επιφάνεια, όπως ρολόγια ή κολιέ, για να αποτρέψετε παρεμβολές. Επιφάνεια αφής Επιφάνεια αφής Επιφάνεια αφής 4 Προετοιμασία για εγκατάσταση

5 Οδηγίες για την επιφάνεια Η βέλτιστη ποιότητα διάδρασης θα εξαρτάται από την κατάσταση της επιλεγμένης επιφάνειας. Είναι σημαντικό να επιλέξετε μια επίπεδη και μη ανακλαστική επιφάνεια για να διασφαλίσετε την απόδοση γραφής. Επιλογή μιας επιφάνειας τοίχου Επιλέξτε τοίχο που είναι ίσιος και επίπεδος, αποφύγετε τυχόν αντικείμενα που προεξέχουν. Προβάλετε σε μια λεία, ημι-γυαλιστερή βαμμένη επιφάνεια για να μειώσετε την αντανάκλαση από το βιντεοπροβολέα, για να επιτύχετε βέλτιστη ποιότητα αφής και για να μειώσετε τη φθορά στη μύτη της γραφίδας. Ημι-γυαλιστερή επιφάνεια Γυαλιστερή επιφάνεια Η γυαλιστερή επιφάνεια θα αυξήσει τη φωτεινότητα από το εξωτερικό φως και μπορεί να προκληθούν παρεμβολές. Μη λεία επιφάνεια ή επιφάνεια με αντικείμενο που προεξέχει. Προετοιμασία για εγκατάσταση 5

6 Επιλογή μιας επιφάνειας πίνακα Αναρτήστε στον τοίχο έναν πίνακα "ξηρής διαγραφής" αν η προβολή γίνεται σε ανάγλυφη επιφάνεια τοίχου. Ο πίνακας ξηρής διαγραφής είναι μια επίπεδη επιφάνεια που συνεργάζεται καλά με το διαδραστικό βιντεοπροβολέα σας και σας επιτρέπει να γράφετε χωρίς προβλήματα με "ψηφιακό μελάνι". Οδηγίες για την επιφάνεια πίνακα Πρέπει να λαμβάνετε υπόψη σας τους εξής παράγοντες όταν επιλέγετε έναν πίνακα για να προβάλετε, ώστε να βελτιστοποιείται η ποιότητα της διάδρασης. Η επιφάνεια του πίνακα πρέπει να είναι ημι-γυαλιστερή ή ματ. εν συνιστάται πίνακας με γυαλιστερή και ανακλαστική επιφάνεια, γιατί θα αυξηθεί η ένταση του εξωτερικού φωτός και μπορεί να προκύψουν ανεπιθύμητες παρεμβολές. Προσοχή: Αν υπάρχει ήδη γυαλιστερός πίνακας, συνιστάται να χρησιμοποιήσετε τη μεμβράνη προβολής για κάλυψη της επιφάνειας ώστε να επιτύχετε καλύτερη ποιότητα διάδρασης. Σύγκριση επιφάνειας πίνακα Επιφάνεια Υλικό πίνακα Απόδοση Ημι-γυαλιστερή/ Ματ Βέλτιστη! Πίνακας ξηρής διαγραφής Η επιφάνεια θα μειώνει την ένταση των αντανακλάσεων. Γυαλιστερή Γενικής χρήσης λευκός πίνακας Με γαλβανισμένο χάλυβα Με πλαίσιο κεραμικού χάλυβα Κίνδυνος! Μπορεί να προκύψουν παρεμβολές κατά τη γραφή 6 Προετοιμασία για εγκατάσταση

7 Εγκατάσταση κάμερας στο βιντεοπροβολέα Η κάμερα PointWrite είναι διαθέσιμη για επιλεγμένους βιντεοπροβολείς BenQ. Βεβαιωθείτε ότι η κάμερα PointWrite έχει εγκατασταθεί σωστά πριν ενεργοποιήσετε τη λειτουργία διάδρασης. Χρησιμοποιήστε το καλώδιο USB 1 για να συνδέσετε το βιντεοπροβολέα σε υπολογιστή. Συνδέστε το άκρο mini B του καλωδίου USB στο βιντεοπροβολέα και το άκρο τύπου A του καλωδίου USB στον υπολογιστή. 1. Παρέχεται καλώδιο USB 5 μέτρων. Χρησιμοποιήστε ένα καλώδιο επέκτασης USB αν χρειάζεστε μεγαλύτερο μήκος. Εγκατάσταση κάμερας στο βιντεοπροβολέα 7

8 Σχετικά με τη γραφίδα PointWrite Η γραφίδα του PointWrite επιτρέπει τις εξής 4 ενέργειες: Κλικ: Για "άγγιγμα" ενός εικονιδίου ή ενός μενού στην οθόνη. ιπλό κλικ: Για διπλό άγγιγμα ενός εικονιδίου ή ενός μενού στην οθόνη. Κλικ δεξιού κουμπιού: Άγγιγμα ενός εικονιδίου ή μενού για τουλάχιστον 1,5 δευτερόλεπτο. Σύρσιμο: Για άγγιγμα και σύρσιμο ενός αντικειμένου στην οθόνη. Εγκατάσταση των μπαταριών Προσοχή: Όταν τοποθετείτε τις μπαταρίες μέσα στη γραφίδα PointWrite, βεβαιωθείτε ότι οι πολικότητές τους είναι σωστές. Αντικατάσταση της μύτης της γραφίδας 1. Αφαίρεση της μύτης της γραφίδας Κρατήστε τη μύτη της γραφίδας με τα δυο σας δάκτυλα. Ανακινήστε και τραβήξτε τη μύτη ώστε να βγει από τη γραφίδα. 2. Τοποθέτηση της μύτης της γραφίδας Πιέστε τη μύτη της γραφίδας απαλά, όχι απότομα. 8 Σχετικά με τη γραφίδα PointWrite

9 Εγκατάσταση προγράμματος οδήγησης Χρησιμοποιήστε το πρόγραμμα οδήγησης του PointWrite από το CD για να ενεργοποιήσετε τη διαδραστική λειτουργία με τη γραφίδα PointWrite. Αποσυνδέστε το καλώδιο USB από τον υπολογιστή κατά την εγκατάσταση. Εγκατάσταση προγράμματος οδήγησης 9

10 Η εγκατάσταση του προγράμματος οδήγησης ολοκληρώθηκε Στην επιφάνεια εργασίας θα δημιουργηθεί το εικονίδιο του PointWrite. Στον κατάλογο αρχείων C: θα δημιουργηθεί ο φάκελος εγκατάστασης. Κατά την εκτέλεση του PointWrite 2, το εικονίδιο του PointWrite εμφανίζεται στην περιοχή ειδοποιήσεων του συστήματος. Κάνετε κλικ στο εικονίδιο του PointWrite στην περιοχή ειδοποιήσεων του συστήματος και θα εμφανιστεί ένα αναδυόμενο μενού. 2. Όταν χρησιμοποιήσετε για πρώτη φορά τον PointWrite, θα εμφανιστεί το παράθυρο διαμόρφωσης στην επιφάνεια εργασίας για να σας βοηθήσει να τον διαμορφώσετε. 10 Εγκατάσταση προγράμματος οδήγησης

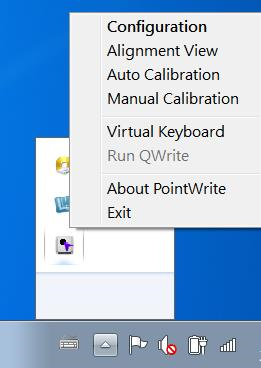

11 Αναδυόμενο μενού PointWrite Χρήση του PointWrite Αφού κάνετε διπλό κλικ στο εικονίδιο PointWrite στην επιφάνεια εργασίας, θα ξεκινήσει το PointWrite και θα δημιουργηθεί το εικονίδιο PointWrite στην περιοχή ειδοποιήσεων του συστήματος. Κάνετε δεξιό κλικ στο εικονίδιο του PointWrite στην περιοχή ειδοποιήσεων του συστήματος και θα εμφανιστεί ένα αναδυόμενο μενού Configuration ( ιαμόρφωση): Επιλέξτε αυτό το στοιχείο όταν θέλετε να αλλάξετε τη θέση εγκατάστασης του βιντεοπροβολέα. Για να αλλάξετε τη γλώσσα, κάνετε κλικ στο μενού αυτό και ακολουθήστε τα βήματα στη σελίδα Alignment View (Προβολή ευθυγράμμισης): Για λεπτομέρειες, βλέπε "Οδηγίες ευθυγράμμισης" στη σελίδα Auto Calibration (Αυτόματη βαθμονόμηση): Αν η ακρίβεια κατά τη χρήση του PointWrite δεν είναι επαρκής, εκτελέστε πάλι την αυτόματη βαθμονόμηση. 4. Manual Calibration (Χειροκίνητη βαθμονόμηση): Αν η ακρίβεια κατά τη χρήση του PointWrite δεν είναι επαρκής ή αν αποτύχει η αυτόματη βαθμονόμηση, εκτελέστε τη χειροκίνητη βαθμονόμηση. 5. Virtual Keyboard (Εικονικό πληκτρολόγιο): Αν χρειάζεται εισαγωγή από πληκτρολόγιο, κάνετε κλικ στο "Virtual Keyboard" (Εικονικό πληκτρολόγιο) και τότε το πληκτρολόγιο θα εμφανιστεί στην οθόνη. 6. Run QWrite (Εκτέλεση QWrite): Επιλέξτε το όταν θέλετε να εκτελέσετε την εφαρμογή "QWrite". 7. About PointWrite (Σχετικά με το PointWrite): Αυτό το μενού παρέχει πληροφορίες σχετικά με την έκδοση του PointWrite. Κάνετε κλικ στο μενού αυτό και θα εμφανιστεί το παράθυρο πληροφοριών έκδοσης. Πληροφορίες έκδοσης PointWrite Εγκατάσταση προγράμματος οδήγησης 11

12 Έναρξη της διαδραστικής λειτουργίας Για να χρησιμοποιήσετε τον PointWrite, χρειάζονται οι σωστές ρυθμίσεις της διαμόρφωσης. Το παράθυρο ρυθμίσεων της διαμόρφωσης θα σας βοηθήσει να ρυθμίσετε σωστά τον PointWrite. Ρυθμίσεις της διαμόρφωσης PointWrite - Configuration ( ιαμόρφωση): Επιλέξτε τον τύπο PointWrite που πρόκειται να χρησιμοποιήσετε. 2. PointWrite - Language (Γλώσσα): Η προεπιλεγμένη γλώσσα είναι ίδια με τη γλώσσα του λειτουργικού σας συστήματος. Αν θέλετε να αλλάξετε τη γλώσσα, κάνετε κλικ στο και τότε θα εμφανιστεί η λίστα με τις γλώσσες. Αφού επιλέξετε τη γλώσσα που προτιμάτε, βγείτε από το PointWrite και επανεκκινήστε το. 3. PointWrite - Option (Επιλογές): Program auto run (Αυτ. εκτέλεση προγράμματος): Κάνετε κλικ στο στοιχείο αυτό αν θέλετε ο PointWrite να εκτελείται αυτόματα όταν ξεκινούν τα Windows. 12 Έναρξη της διαδραστικής λειτουργίας

13 Ceiling Mount Mode (Λειτουργία στερέωσης στην οροφή): Κάνετε κλικ στο στοιχείο αυτό αν τοποθετήσετε τον βιντεοπροβολέα στην οροφή. Όταν ο βιντεοπροβολέας είναι τοποθετημένος σε τραπέζι, μην κάνετε κλικ στο στοιχείο αυτό. Rear Screen Mode (Λειτουργία πίσω από οθόνη): Όταν ο βιντεοπροβολέας είναι τοποθετημένος σε σύστημα πίσω από την οθόνη, κάνετε κλικ στο στοιχείο αυτό. 4. Πληροφορίες: είχνει την έκδοση προγράμματος οδήγησης και υλικολογισμικού κάμερας. Έναρξη της διαδραστικής λειτουργίας 13

14 Οδηγίες ευθυγράμμισης Alignment View (Προβολή ευθυγράμμισης) Η λειτουργία Alignment (Ευθυγράμμιση) του PointWrite έχει σκοπό τη ρύθμιση του προσανατολισμού του PointWrite ως προς την οθόνη. Alignment View (Προβολή ευθυγράμμισης): Όταν κάνετε κλικ στο "Alignment View" (Προβολή ευθυγράμμισης), η εικόνα της οθόνης εμφανίζεται στην προβολή ευθυγράμμισης όπως δείχνει η εικόνα. Αν η εικόνα της οθόνης δεν είναι στο κέντρο, η βαθμονόμηση θα αποτύχει. Βεβαιωθείτε ότι η μονάδα PointWrite είναι συνδεδεμένη σωστά στον βιντεοπροβολέα. Πρόβλημα στη δεξιά πλευρά Πρόβλημα στην πάνω πλευρά Πρόβλημα στην αριστερή πλευρά 14 Έναρξη της διαδραστικής λειτουργίας

15 PointWrite - Calibration (Βαθμονόμηση) Το PointWrite παρέχει δύο μεθόδους βαθμονόμησης: αυτόματη βαθμονόμηση και χειροκίνητη βαθμονόμηση. Auto calibration (Αυτόματη βαθμονόμηση): κάνετε κλικ στο και η διαδικασία βαθμονόμησης θα εκτελεστεί αυτόματα. Αν επιλέξετε αυτή τη μέθοδο, παρουσιάζεται μια λευκή εικόνα στην οθόνη και κατόπιν εμφανίζεται μια εικόνα με συγκεκριμένο μοτίβο. Manual calibration (Χειροκίνητη βαθμονόμηση): Κάνετε κλικ στο και το παράθυρο βαθμονόμησης θα προβληθεί κάτω από την οθόνη. Χρησιμοποιήστε τη γραφίδα του PointWrite για να κάνετε κλικ στο κέντρο του δρομέα βαθμονόμησης αμέσως αφού εμφανιστεί. Κατόπιν θα εμφανιστεί ο επόμενος δρομέας. Επαναλάβετε αυτή τη διαδικασία έως ότου πάψει να εμφανίζεται και ο τελευταίος δρομέας βαθμονόμησης. Προσοχή: Σε σπάνιες περιπτώσεις, η αυτόματη βαθμονόμηση μπορεί να αποτύχει ή η ακρίβεια μπορεί να είναι χαμηλή. Στην περίπτωση αυτή εκτελέστε τη χειροκίνητη βαθμονόμηση. Έναρξη της διαδραστικής λειτουργίας 15

16 Η βαθμονόμηση ολοκληρώθηκε Μετά την ολοκλήρωση της βαθμονόμησης, μπορείτε να χρησιμοποιήσετε τη γραφίδα PointWrite με λειτουργία ποντικιού ή να εκκινήσετε το λογισμικό QWrite για γραφή και επισημειώσεις. 16 Η βαθμονόμηση ολοκληρώθηκε

17 Προδιαγραφές Στοιχείο Περιγραφή PointWrite Όνομα μοντέλου PW20U Τεχνολογία Τεχνολογία επεξεργασίας εικόνας Ρυθμός ανανέωσης 60Hz Χρόνος απόκρισης Μέγ. 0,016 δευτερόλεπτα Αυτόματη βαθμονόμηση Ναι Ακρίβεια βαθμονόμησης a Μέγ. +/-2 εικονοστοιχεία Απόσταση λειτουργίας Ακολουθήστε τις προδιαγραφές του βιντεοπροβολέα Πολλαπλοί χρήστες 4 γραφίδες ταυτόχρονα Πολλαπλή λειτουργία 2 μονάδες Σύνδεση με υπολογιστή Mini USB Πηγή ρεύματος Ρεύμα USB υπολογιστή Μέγ. μήκος καλωδίου USB 15 m (5 m καλώδιο USB + επέκταση) Υποστηριζόμενο λειτ. σύστημα Windows: WinXP, Vista, 7, 8, 10 Mac: Snow Leopard ή μεταγενέστερο Θερμοκρασία αποθήκευσης -20 C ~ 60 C Θερμοκρασία λειτουργίας 5 C ~ 40 C ιαστάσεις 93 mm x 38,7 mm x 44 mm Βάρος 50 g Συμβατό μοντέλο Επιλεγμένα μοντέλα μικρής απόστασης προβολής της BenQ (Αναλογία απόστασης προβολής 0,23 ~ 0,3) Γραφίδα PointWrite Τροφοδοσία 2 μπαταρίες AAA Μήκος 176 mm ιάμετρος 15 mm Βάρος 35 g Χρώμα Λευκό a. Η ακρίβεια της αυτόματης βαθμονόμησης θα είναι συνάρτηση του περιβάλλοντος χρήσης. Προδιαγραφές 17
