1 Peikko Greece AE Αγαμέμνονος 13, Χολαργός Αθήνα Τηλ Fax ΚΑΤΑΣΚΕΥΑΖΟΝΤΑΣ ΕΞΥΠΝΑ ΓΕΝΙΚΑ Το Deltabeam είναι σύμμικτη δοκός, η οποία χρησιμοποιείται με μεγάλη επιτυχία τα τελευταία χρόνια σε ολόκληρη την Ευρώπη. Η δοκός είναι τραπεζοειδούς διατομής με οπές στους κορμούς και διευρυμένο το κάτω πέλμα. Τα προεξέχοντα τμήματα της δοκού διευκολύνουν την έδραση προπλάκων, πάνω στις οποίες πραγματοποιείται συμπληρωματική σκυροδέτηση. Έτσι, αποφεύγονται οι ασφαλιστικές εισφορές λόγω καλουπώματος ξεκαλουπώματος και η κατασκευή γίνεται ευκολότερα και ταχύτερα. Οπές σκυροδέτησης Έδραση filigrane πρόπλακας Διευρυμένο κάτω πέλμα Έδραση διάτρητης πρόπλακας Η δοκός δύναται να σκυροδετηθεί και με τον κλασσικό τρόπο μέσω ικριωμάτων. Μετά τη σκλήρυνση του σκυροδέματος δημιουργείται μια σύμμικτη διατομή υψηλής δυσκαμψίας και αντοχής. Το Deltabeam είναι πια εγκιβωτισμένο στο σκυρόδεμα.

2 Σκυροδέτηση μέσω ικριωμάτων Σκυρόδεμα εγκιβωτισμού Πρόπλακα Οπλισμοί για πυροπροστασία Delta-beam Διερχόμενος οπλισμός Τα πλεονεκτήματα της δοκού είναι ποικίλα: Υψηλό αισθητικό αποτέλεσμα Αύξηση ελεύθερου ύψους ορόφων εξοικονόμηση χώρου Δημιουργία επίπεδων οροφών Ομαλή κυκλοφορία αέρα λόγω απουσίας κρεμάσεων Ιδιαίτερα οικονομική και αποτελεσματική ψύξη θέρμανση χώρων Κάλυψη μεγάλων ανοιγμάτων (ως και 22 m) Εύκολη σύνδεση με στοιχεία από οπλισμένο σκυρόδεμα Γρήγορη κατασκευή - απουσία πολύπλοκων λεπτομερειών όπλισης Μείωση υψηλών ασφαλιστικών εισφορών Απρόσκωπτη διέλευση ηλεκτρομηχανολογικών εγκαταστάσεων Υψηλή πυροπροστασία και αντιδιαβρωτική ικανότητα λόγω εγκιβωτισμού του χάλυβα στο σκυρόδεμα Δομικός χάλυβας ευρωπαϊκής προέλευσης με πιστοποιητικά ποιότητας κατά ISO9001, ISO1401 και EN729-2 Πρόσθετο χαρακτηριστικό της δοκού είναι η δυνατότητα μόρφωσης οροφών χαμηλού ιδίου βάρους. Κατά συνέπεια οι σεισμικές δυνάμεις που προκύπτουν είναι μειωμένες και οι απαιτήσεις όπλισης των δομικών στοιχείων είναι σημαντικά μικρότερες.

3 Η δοκός προσαρμόζεται πλήρως στις απαιτήσεις του μελετητή μηχανικού, μιας και πρόκειται περί συγκολλητής διατομής. Παραδίδεται σε σύντομο χρονικό διάστημα στο εργοτάξιο με το απαιτούμενο αντιβέλος. Η τιμή της δοκού είναι ιδιαίτερα οικονομική λαμβανομένων υπόψη των πλεονεκτημάτων που προσφέρει. Η Peikko Greece υποστηρίζει τόσο μελετητικά όσο και σχεδιαστικά τα μελετητικά γραφεία χωρίς καμμία απολύτως οικονομική επιβάρυνση Η δοκός μελετάται συνδυαστικά μέσω των διατάξεων των Ευρωκωδίκων 2, 3, 4 και των Γερμανικών οδηγιών Ζ Deltabeams σε υπόγεια και θέσεις στάθμευσης αυτοκινήτων χωρίς πυκνή παρεμβολή υποστυλωμάτων για άνετη διέλευση Deltabeams σε βιβλιοθήκες, αίθουσες συνεστιάσεων και όπου απαιτείται υψηλό αρχιτεκτονικό αποτέλεσμα και αποφυγή ψευδοροφών

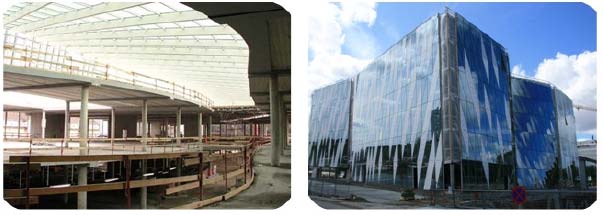

4 Deltabeams σε εμπορικά κέντρα για ψηλοτάβανες οροφές Deltabeams σε ξενοδοχεία, νοσοκομεία και πολυώροφα κτίρια για οικονομική ψύξη θέρμανση χώρων και ομαλή κυκλοφορία αέρα Deltabeams για απρόσκωπτη διέλευση μηχανολογικών εξοπλισμών

5 ΚΑΛΥΨΗ ΑΙΘΟΥΣΑΣ 900 M 2 Την πιο πρόσφατη εφαρμογή της δοκού Deltabeam στην Ελλάδα αποτελεί η χρήση 9 δοκών για την κάλυψη αίθουσας πολλαπλών χρήσεων, 900m², σε 5* ξενοδοχειακή μονάδα στο Κολυμβάρι, Χανίων. Η κύρια απαίτηση ήταν η κάλυψη να πραγματοποιηθεί με δοκούς συνολικού ύψους όχι μεγαλύτερου των 700 mm, ώστε να διέρχονται χωρίς προβλήματα πολύπλοκες μηχανολογικές εγκαταστάσεις. Το έργο έγινε σε συνεργασία με τη Φινομπετόν Α.Ε, εταιρεία πού δραστηριοποιείται στον τοµέα της παραγωγής και διάθεσης έτοιµου σκυροδέµατος m m Οι δοκoί με βάρος 402 kg/m συνδυάστηκαν με χαλυβδόφυλλο πάχους 1.25 mm προς μείωση της συνολικής μάζας του κτιρίου και τοποθετήθηκαν ανά 4.86 m. Κατά την σκυροδέτηση η δοκός και οι πλάκες ήταν πυκνά υποστηριζόμενες μέσω ικριωμάτων. Μετά από 28 ημέρες τα ικριώματα αφαιρέθηκαν και η οροφή ήταν έτοιμη προς χρήση. Με τον τρόπο αυτό επιτεύχθηκε μια ψηλοτάβανη κατασκευή με σημαντική οικονομία υλικών και χώρου, υψηλή ταχύτητα κατασκευής και γρήγορη συναρμολόγηση.

6 Η κάθε δοκός καλύπτει καθαρό άνοιγμα 21.3 m και έχει μέγιστη τιμή αντιβέλους 85 mm μορφώνοντας την οροφή υπογείου. Η σύνδεση της δοκού σε τοιχία από σκυρόδεμα πάχους 35 cm πραγματοποιήθηκε με τη βοήθεια μεταλλικών τάκων (PCs Corbels), σιδερωμένων εντός των υποκείμενων τοιχίων. Οι τάκοι παραδίδονται από την Peikko Greece AE. Μεταλλική διατομή 150 / x30 8 C διατομή t = 6 mm 800x m 4.86 m / αυλάκωση Σύμμικτη διατομή h=700mm 20 / οπή κορμού 10 / 10 Υλικά 8 25 Σκυρόδεμα: C30/37 Δομικός χάλυβας: S355J2+N Οπλισμοί: B500C Χαλυβδόφυλλο h=73, t= m Φορτία Ι.β. δοκού Deltabeam: 4.04 kν/m Επικαλύψεις: 1.65 kν/m 2 Κινητά: 2.00 kν/m 2 Μετωπική λεπίδα για σύνδεση δοκού σε δοκό Μεσαίο τμήμα, L = m 1 τεμάχιο Μετωπική λεπίδα για σύνδεση δοκού σε δοκό Ακριανοί δοκοί, L = 3.93 m 2 τεμάχια Μετωπική λεπίδα για σύνδεση δοκού σε δοκό Μετωπική λεπίδα για σύνδεση σε τοιχίο

7 Διαμόρφωση άκρης δοκού Deltabeam προς σύνδεση με τον τάκο PCS Corbel. Πάνω από 100 τόννοι χάλυβα παραδόθηκαν σε λιγότερο από 25 ημέρες Τάκος PCS Corbel βιδωμένος σε betonform (καλίμπρα) Σιδέρωμα μεταλλικού τάκου. Από την Peikko Greece AE δόθηκαν στους μελετητές ακριβή κατασκευαστικά σχέδια με λεπτομέρειες και αναπτύγματα Τάκος μετά την σκυροδέτηση. Για τον τάκο υπάρχει πιστοποίηση βασισμένη στις διατάξεις του Ευρωκώδικα 2

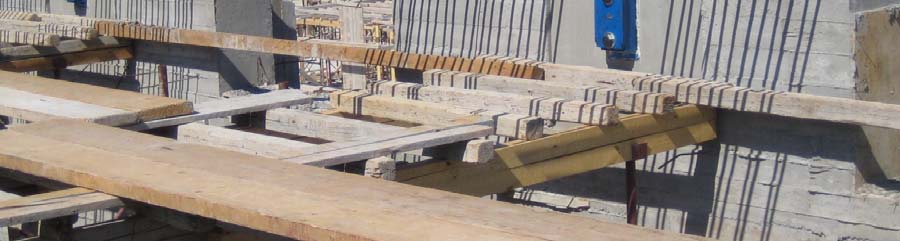

8 Στήσιμο ικριωμάτων Η δοκός παραδόθηκε με 8Φ25 στο εσωτερικό της για αύξηση πυροπροστασίας

9 Έδραση δοκών Deltabeams εντός μια ημέρας (ταχύτατη και αξιόπιστη συναρμολόγηση) Έδραση δοκών Deltabeams σε μεταλλικό τάκο

10 Μεταλλικός τάκος PCs Corbel σε τοιχίο από σκυρόδεμα Οι δοκοί έχουν εδρασθεί και υποστηρίζονται σε όλο το μήκος τους

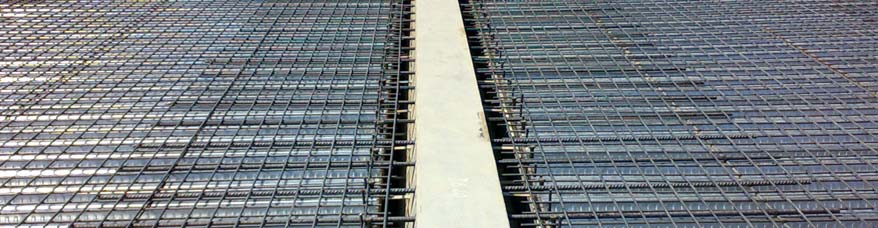

11 Έδραση χαλυβδοφύλλων Το σιδέρωμα της πλάκας είναι απλό και γρήγορο (πολύπλοκες οπλίσεις και προένταση αποφεύγονται)

12 Οι δοκοί και οι πλάκες είναι έτοιμες προς σκυροδέτηση Μια δύσκαμπτη και υψηλής αντοχής οροφή ανοίγματος 21.3 m είναι πραγματικότητα σε σύντομο χρονικό διάστημα Eλάτε σε επαφή με την Peikko Greece AE και συζητείστε μαζί μας για την εύρεση της καταλληλότερης στατικής - κατασκευαστικής λύσης
