1 ΙΑΧΕΙΡΙΣΤΗΣ ΕΛΛΗΝΙΚΟΥ ΣΥΣΤΗΜΑΤΟΣ ΜΕΤΑΦΟΡΑΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ Ικανότητα Απορρόφησης Αιολικής Παραγωγής στην Πελοπόννησο Πειραιάς Νοέµβριος 2009

2 Πίνακας Περιεχοµένων 1. Σκοπός Βασικές παραδοχές και υποθέσεις Μονάδες Παραγωγής Θερµικές µονάδες Υδροηλεκτρικός σταθµός Λάδωνα Μονάδες ΑΠΕ Φορτία Πελοποννήσου Μεθοδολογική Προσέγγιση Εκτίµηση Ικανότητας Μεταφοράς Ισχύος Προσδιορισµός µέγιστης αιολικής διείσδυσης Υποθέσεις και παραδοχές Αναµενόµενη Εξέλιξη Φορτίων Πελοποννήσου Παραγωγή υδροηλεκτρικών µονάδων Πελοποννήσου Παραγωγή αιολικών πάρκων Πελοποννήσου Παραγωγή υπόλοιπων µονάδων ΑΠΕ Πελοποννήσου Πριν την ανάπτυξη των 400kV στην Πελοπόννησο (Υφιστάµενο Σύστηµα Μεταφοράς) Σενάριο Α: Χωρίς νέες θερµικές µονάδες στην Πελοπόννησο Σενάριο Β: Θεώρηση µιας νέας θερµικής µονάδας ΣΚ στους Αγ. Θεοδώρους Μετά την ένταξη των έργων µεταφοράς 400 kv στην Πελοπόννησο υνατότητες µετά την ένταξη των ΚΥΤ Πάτρας και ΚΥΤ Μεγαλόπολης υνατότητες µετά την ένταξη του ΚΥΤ Κορίνθου Συµπεράσµατα Πριν την ανάπτυξη των 400 kv στην Πελοπόννησο (Υφιστάµενο Σύστηµα Μεταφοράς) Μετά την ένταξη των έργων µεταφοράς 400 kv στην Πελοπόννησο ΕΣΜΗΕ Μελέτη Ικανότητα Απορρόφησης Αιολικής Παραγωγής στην Πελοπόννησο i

3 1. Σκοπός Σκοπός της µελέτης είναι η εκτίµηση της ικανότητας απορρόφησης αιολικής παραγωγής στην Πελοπόννησο και η διερεύνηση των παραµέτρων που την επηρεάζουν. Η µελέτη εξετάζει διάφορα σενάρια θερµικής παραγωγής στην περιοχή και εκτιµά τη µέγιστη ικανότητα απορρόφησης αιολικής παραγωγής µε την υπόθεση ότι η ισχύς παραγωγής των εν λειτουργία θερµικών µονάδων περιορίζεται έως το τεχνικό τους ελάχιστο, όταν αυτό απαιτείται, ώστε να µεγιστοποιείται η αιολική διείσδυση. 2. Βασικές παραδοχές και υποθέσεις Η διερεύνηση πραγµατοποιείται αρχικά µε το υφιστάµενο Σύστηµα µεταφοράς 150 kv στην περιοχή, και σε δεύτερο στάδιο µετά την ανάπτυξη των 400kV στην Πελοπόννησο. Ανάλογα µε την υπό διερεύνηση περίπτωση, διαµορφώνεται κατάλληλο σχήµα παραγωγής το οποίο περιλαµβάνει συνδυασµό της υφιστάµενης παραγωγής, (4 λιγνιτικές µονάδες στη Μεγαλόπολη και τον υδροηλεκτρικό σταθµό στο Λάδωνα) και των νέων υπό ένταξη µονάδων στην περιοχή Αγ. Θεοδώρων και στη Μεγαλόπολη. Επίσης λαµβάνεται υπόψη η ύπαρξη παραγωγής από άλλες µονάδες ΑΠΕ δηλ. µικρούς Υ/Η σταθµούς και Φωτοβολταϊκούς σταθµούς. Όσον αφορά το φορτίο της Πελοποννήσου, θεωρείται η εξέλιξη που προβλέπεται στην εγκεκριµένη ΜΑΣΜ Στις επόµενες παραγράφους παρουσιάζονται αναλυτικότερα η υφιστάµενη κατάσταση και οι βασικές υποθέσεις και παραδοχές Μονάδες Παραγωγής Στον Πίν. 2.1 φαίνονται συνοπτικά τα βασικά χαρακτηριστικά του υφιστάµενου συστήµατος ηλεκτροπαραγωγής στην Πελοπόννησο. Πίνακας 2.1: Υφιστάµενο Σύστηµα Παραγωγής στην Πελοπόννησο ( ) ΕΙ ΟΣ ΜΟΝΑ ΩΝ ΕΓΚΑΤΕΣΤΗΜΕΝΗ ΙΣΧΥΣ (MW) Θερµικές Μονάδες 850 Υδροηλεκτρικές µονάδες 70 ΑΠΕ και ΣΗΘΥΑ 247,8 Αιολικά Πάρκα 229,6 Μικρά Υδροηλεκτρικά 15,7 Φωτοβολταϊκά 2,5 ΣΥΝΟΛΟ 1167, Θερµικές µονάδες Στον Πιν. 2.2 δίνονται τα βασικά χαρακτηριστικά των υφιστάµενων θερµικών µονάδων της Πελοποννήσου. ΕΣΜΗΕ Μελέτη Ικανότητα Απορρόφησης Αιολικής Παραγωγής στην Πελοπόννησο 1

4 Πίνακας 2.2: Τεχνικά χαρακτηριστικά υφιστάµενων θερµικών µονάδων Πελοποννήσου Μονάδα Είδος µονάδας Εγκατεστηµένη Ισχύς (MW) Καθαρή Ισχύς (MW) Τεχνικό Ελάχιστο* (MW) Μεγαλόπολη Ι Λιγνιτική Μεγαλόπολη ΙΙ Λιγνιτική Μεγαλόπολη ΙΙΙ Λιγνιτική Μεγαλόπολη IV Λιγνιτική Σύνολο * Σύµφωνα µε τις δηλώσεις τεχνικών στοιχείων ( ΕΗ/Γ /Π/4177/ ) Υδροηλεκτρικός σταθµός Λάδωνα Στον Πίν. 2.3 δίνεται η ετήσια παραγωγή του ΥΗΣ Λάδωνα για την περίοδο , ενώ στο Σχήµα 2.1 απεικονίζεται η καµπύλη διάρκειας της παραγωγής του για το έτος Πίνακας 2.3: Ετήσια παραγωγή ΥΗΣ Λάδωνα Ετήσια Παραγωγή (GWh) , , , ,91 (MW) Καµπύλη διάρκειας παραγωγής του ΥΗΣ Λάδω να για το ώρες Σχήµα 2.1: Ετήσια παραγωγή ΥΗΣ Λάδωνα για το 2007 Η λειτουργία του υδροηλεκτρικού σταθµού Λάδωνα όπως φαίνεται στο Κεφ. 4, δεν επηρεάζει ιδιαίτερα τα αποτελέσµατα, αφενός λόγω του µικρού µεγέθους του σταθµού αφετέρου λόγω του γεγονότος ότι είναι εξαιρετικά ευέλικτος, µπορεί δηλαδή να παρακολουθεί πλήρως τις αυξοµειώσεις της παραγωγής των αιολικών πάρκων (Α/Π). ΕΣΜΗΕ Μελέτη Ικανότητα Απορρόφησης Αιολικής Παραγωγής στην Πελοπόννησο 2

5 2.1.3 Μονάδες ΑΠΕ Έως σήµερα, έχει εκδοθεί από το ΕΣΜΗΕ µεγάλος αριθµός Προσφορών Σύνδεσης για µονάδες ΑΠΕ στην Πελοπόννησο (~1220 MW από τα οποία 1100 MW αφορούν Α/Π). Τα έργα που έχουν υλοποιηθεί είναι περιορισµένα. Συγκεκριµένα, λειτουργούν σταθµοί ΑΠΕ συνολικής εγκατεστηµένης ισχύος περίπου 245 MW από τους οποίους τα 230 MW αφορούν αιολικά πάρκα. Ο Πίν. 2.4 συνοψίζει στοιχεία για τους σταθµούς ΑΠΕ που έχουν λάβει Προσφορές Σύνδεσης και αυτούς που λειτουργούν στην Πελοπόννησο. Πίνακας 2.4: Συγκεντρωτικά στοιχεία µονάδων ΑΠΕ στην Πελοπόννησο µε Προσφορά Σύνδεσης σε Λειτουργία (που δεν λειτουργούν) Ισχύς Ισχύς Τεχνολογία ΑΠΕ αριθµός αριθµός (MW) (MW) Αιολικά Πάρκα , ,6 Μικρά Υδροηλεκτρικά 16 49,9 8 15,7 ΣΗΘΥΑ Φωτοβολταϊκά 11* 59,2* 38** 2,54** Βιοαέριο - Βιοµάζα 2 31,2 0 0,0 ΣΥΝΟΛΟ , ,6 * ισχύος άνω των 150 kw ** συνδεδεµένα στα τοπικά δίκτυα µέσης και χαµηλής τάσης 2.2. Φορτία Πελοποννήσου Η καθαρή ζήτηση ηλεκτρικής ενέργειας στην Πελοπόννησο ανήλθε το 2007 στις 4700 GWh, παρουσιάζοντας αύξηση 4,6% σε σχέση µε το περασµένο έτος (2006). Κατά το προηγούµενο έτος (2008), η αύξηση ήταν µικρή της τάξεως του 0,1%. Στον Πίν. 2.5 παρουσιάζεται η εξέλιξη της ετήσιας ζήτησης ηλεκτρικής ενέργειας στην Πελοπόννησο από το 2000, ενώ στον Πίν 2.6 φαίνεται η εξέλιξη της ετήσιας αιχµής φορτίου στην Πελοπόννησο για την περίοδο Πίνακας 2.5: Εξέλιξη της Ετήσιας Ζήτησης Ηλεκτρικής Ενέργειας στην Πελοπόννησο Έτος Φορτίο Ζήτησης (GWh) Ετήσια ποσοστιαία µεταβολή , ,7 1,9% ,3 3,4% ,6 10,7% ,5 4,3% ,5-0,3% ,7 0,3% ,7 4,6% ,9 0,1% 9-ετία ,1% Ισοδύναµη ετήσια µεταβολή 5-ετία ,1% 3-ετία ,3% ΕΣΜΗΕ Μελέτη Ικανότητα Απορρόφησης Αιολικής Παραγωγής στην Πελοπόννησο 3

6 Πίνακας 2.6: Εξέλιξη της Ετήσιας Αιχµής Φορτίου στην Πελοπόννησο Έτος Ωριαία Αιχµή Φορτίου (MW) Ετήσια ποσοστιαία µεταβολή 10-ετία Ισοδύναµη ετήσια µεταβολή 5-ετία ετία , ,3% ,5% ,9% ,7% ,4% ,5% ,6% ,1% *Οι τιµές που αναφέρονται στον Πιν. 2.6 είναι ωριαίες. Στιγµιαία κατά το θέρος 2007 το φορτίο Πελοποννήσου έφτασε τα ~1100 MW. Τα µέγιστα του 2008 ήταν χαµηλότερα αυτών του 2009 δεδοµένου ότι επεκράτησαν πολύ ήπιες θερµοκρασίες. 2,8% 1,9% -2,4% Στον Πίν. 2.7 φαίνεται η εξέλιξη της ζήτησης ηλεκτρικής ενέργειας και της ετήσιας αιχµής της Πελοποννήσου σε σχέση µε αυτή του Εθνικού ιασυνδεδεµένου Συστήµατος. Πίνακας 2.7: Συσχέτιση Ετήσιας Ζήτησης και Αιχµής Πελοποννήσου µε Ε ΣΜ Ζήτηση Ηλεκτρικής Ενέργειας (GWh) Ετήσια Ωριαία Αιχµή (MW) Πελοπόννησος Ε ΣΜ Πελοπόννησος Ε ΣΜ ΕΣΜΗΕ Μελέτη Ικανότητα Απορρόφησης Αιολικής Παραγωγής στην Πελοπόννησο 4

7 3. Μεθοδολογική Προσέγγιση Ο προσδιορισµός του ορίου της αιολικής διείσδυσης σε µια περιοχή παρουσιάζει ιδιαίτερες δυσκολίες καθώς εξαρτάται από πλήθος παραγόντων, όπως είναι το φορτίο, η ισχύς παραγωγής των συµβατικών µονάδων, η κατάσταση του Συστήµατος Μεταφοράς κλπ. Είναι φανερό ότι το όριο αυτό αφ ενός διαφοροποιείται ανάλογα µε τις συνθήκες που επικρατούν στο Σύστηµα παραγωγής και µεταφοράς, ενώ εξαρτάται σηµαντικά από την ταχύτητα του ανέµου και το βαθµό ταυτοχρονισµού της παραγωγής των Α/Π, µεγέθη που παρουσιάζουν µεγάλη τυχαιότητα. Στην παρούσα µελέτη η διερεύνηση πραγµατοποιείται σε δύο βήµατα: 1. Αρχικά εκτιµάται η Συνολική Ικανότητα Μεταφοράς - ΣΙΜ (Total Transfer Capacity- TTC) από την Πελοπόννησο (διακριτή περιοχή) προς το υπόλοιπο Σύστηµα για διάφορα επίπεδα φορτίου. 2. Στη συνέχεια, µε βάση τις υπολογισθείσες πιο πάνω τιµές της ΣΙΜ και για διάφορες τιµές της συνολικής εγκατεστηµένης ισχύος Α/Π (σε βήµατα των 100 MW), υπολογίζεται η αιολική ενέργεια που µπορεί ασφαλώς να απορροφηθεί από το Σύστηµα, καθώς και η απαιτούµενη µείωση της ενέργειας από τα Α/Π, όταν γίνεται υπέρβαση της ΣΙΜ. Όπως προαναφέρθηκε, θεωρείται ότι οι θερµικές µονάδες της Πελοποννήσου που είναι σε λειτουργία και επηρεάζουν το ως άνω όριο, µειώνουν την ισχύ τους έως τα τεχνικά τους ελάχιστα, όταν αυτό απαιτείται, ώστε να µεγιστοποιείται η αιολική διείσδυση. Αναφορικά µε τις υπόλοιπες µονάδες της περιοχής (ΑΠΕ, υδροηλεκτρικό Λάδωνα), θεωρούνται οι υποθέσεις των εδαφίων και 3.3.2, ενώ τα φορτία έχουν ληφθεί σύµφωνα µε τα αναφερόµενα στο εδάφιο Επίσης γίνεται η διερεύνηση και για µεγαλύτερα φορτία που αντιστοιχούν στο έτος Εκτίµηση Ικανότητας Μεταφοράς Ισχύος Η επιδίωξη είναι να εκτιµήσουµε την Εξαγωγική Ικανότητα Μεταφοράς (Transmission Transfer Capacity TTC) από την Πελοπόννησο για σε διάφορα σενάρια παραγωγής και για διάφορα επίπεδα του φορτίου του Συστήµατος. εδοµένου ότι τα θερµικά όρια των γραµµών µεταφοράς εξαρτώνται άµεσα από τη θερµοκρασία περιβάλλοντος, γίνονται ξεχωριστοί υπολογισµοί για το θέρος και το χειµώνα. Σηµειώνεται ότι το θερµικό όριο των ΓΜ 150 kv βαρέος τύπου είναι 170 MVA στη διάρκεια του θέρους και 202 MVA στη διάρκεια του χειµώνα. Ο υπολογισµός της ΣΙΜ γίνεται ώστε να εκτιµηθεί το ποσό της ισχύος που µπορεί να εξαχθεί από την Πελοπόννησο προς το υπόλοιπο Σύστηµα. Σηµαντική επίπτωση στην ικανότητα εξαγωγής από την Πελοπόννησο έχει η στάθµη φορτίου. Το πλεόνασµα παραγωγής από την Πελοπόννησο, η ισχύς δηλαδή που εξάγεται, κατευθύνεται στην περιοχή όπου παρουσιάζεται µεγάλη ζήτηση µε αποτέλεσµα να οδηγούµαστε σε συνθήκες υπερφόρτισης όταν συµβεί διαταραχή. Για κάθε σενάριο παραγωγής θερµικών µονάδων υπολογίζεται η ικανότητα µεταφοράς από την Πελοπόννησο προς Αττική στους διαδρόµους που αντιστοιχούν στις τοπολογίες πριν και µετά την ένταξη των έργων µεταφοράς 400 kv στην Πελοπόννησο. Προς τούτο αναλύεται η µόνιµη κατάσταση λειτουργίας (ανάλυση ροής φορτίου) του συστήµατος σε κανονικές (Ν) και έκτακτες συνθήκες λειτουργίας (Ν-1) (απώλεια ενός στοιχείου του Συστήµατος, όπως Γ.Μ., µονάδα παραγωγής, ΑΜ/Σ) για διάφορα επίπεδα φορτίου. Για κάθε εξεταζόµενο επίπεδο φορτίου αυξάνεται η ισχύς παραγωγής στην Πελοπόννησο έως ότου παραβιασθούν οι συνθήκες ασφαλούς λειτουργίας που θέτει ο Κ Σ&ΣΗΕ. Τα κριτήρια καλής και ασφαλούς λειτουργίας καλύπτουν τις απαιτήσεις του Κ Σ&ΣΗΕ (Άρθρο 247, 3 και 4) και είναι τα εξής: ΕΣΜΗΕ Μελέτη Ικανότητα Απορρόφησης Αιολικής Παραγωγής στην Πελοπόννησο 5

8 - Τα επίπεδα τάσεως στους ζυγούς Υ.Τ. και Υ.Υ.Τ. του Συστήµατος απαιτείται να διατηρούνται εντός των ορίων: ±5% της ονοµαστικής τιµής για κανονικές συνθήκες λειτουργίας (Ν) ±10% της ονοµαστικής τιµής για έκτακτες συνθήκες λειτουργίας (Ν-1) - Οι φορτίσεις των Γ.Μ. να είναι κάτω από τα θερµικά τους όρια, τόσο σε κανονικές (Ν), όσο και σε έκτακτες (Ν-1) συνθήκες λειτουργίας Προσδιορισµός µέγιστης αιολικής διείσδυσης Ο υπολογισµός της αιολικής ενέργειας που µπορεί ασφαλώς να εγχέεται στο Σύστηµα γίνεται σε ωριαία βάση και εξαρτάται κυρίως από το φορτίο της κάθε ώρας, την αντίστοιχη ικανότητα µεταφοράς από Πελοπόννησο προς το υπόλοιπο Σύστηµα και την παραγωγή από τις υπόλοιπες µονάδες της Πελοποννήσου. Το σύνολο της παραγόµενης αιολικής ενέργειας απορροφάται πλήρως από το σύστηµα όταν η πλεονάζουσα παραγωγή της περιοχής Πελοποννήσου (µετά δηλαδή την κάλυψη του φορτίου της) είναι µικρότερη από την ικανότητα µεταφοράς ισχύος προς άλλες περιοχές, δηλαδή όταν: P thermal, i + P + P + P LOAD TTC (3.1) hydro,i wind,i RES,i i όπου P thermal,i : το σύνολο της θερµικής παραγωγής της περιοχής την ώρα i P hydro,i : το σύνολο της υδροηλεκτρικής παραγωγής της περιοχής την ώρα i P wind,i : το σύνολο της παραγωγής των αιολικών πάρκων της περιοχής την ώρα i P RES,i : Το σύνολο της παραγωγής των υπόλοιπων ΑΠΕ (πλην αιολικών) της περιοχής την ώρα i LOAD i : Το φορτίο της περιοχής την ώρα i TTC i : Η µέγιστη ικανότητα µεταφοράς από την περιοχή προς άλλες περιοχές i Από τη σχέση (3.1) προσδιορίζεται η µέγιστη αιολική παραγωγή (P wind,i ) για κάθε ώρα (i). Προφανώς όταν δεν ικανοποιείται η σχέση (3.1) θα πρέπει να απορρίπτεται αιολική παραγωγή τουλάχιστον ίση µε: P cut, i = P + P + P + P LOAD TTC (3.2) thermal,i hydro,i wind,i RES,i i i Για τον υπολογισµό της αιολικής ενέργειας που απορροφάται από το Σύστηµα και του ποσού της που απορρίπτεται εφαρµόζονται οι σχέσεις (3.1) και (3.2) για κάθε ώρα. Σηµειώνεται ότι η ωριαία µέγιστη ικανότητα µεταφοράς (TTC i ) υπολογίζεται µε γραµµική παρεµβολή µεταξύ των διακριτών τιµών που έχουν προκύψει για διάφορες στάθµες φορτίου, όπως περιγράφηκε στο προηγούµενο εδάφιο. Είναι φανερό ότι όσο αυξάνεται η εγκατεστηµένη ισχύς των Α/Π, µειώνεται η ενέργεια που είναι δυνατόν να απορροφηθεί ασφαλώς από το Σύστηµα. ΕΣΜΗΕ Μελέτη Ικανότητα Απορρόφησης Αιολικής Παραγωγής στην Πελοπόννησο 6

9 3.3. Υποθέσεις και παραδοχές Αναµενόµενη Εξέλιξη Φορτίων Πελοποννήσου Για τους σκοπούς της παρούσας µελέτης θεωρείται ότι η εξέλιξη των φορτίων της Πελοποννήσου κατά τα επόµενα έτη θα είναι παρόµοια µε αυτή που παρατηρήθηκε κατά την περίοδο , δηλαδή ότι η ετήσια ζήτηση θα συνεχίσει να αυξάνει µε σηµαντικό ρυθµό, ενώ η ετήσια αιχµή µε σχετικά µικρότερο. Είναι προφανές ότι η υπόθεση αυτή είναι ευνοϊκή για την απορρόφηση της αιολικής παραγωγής, αφού οδηγεί διαχρονικά σε «διόγκωση» της καµπύλης διάρκειας φορτίου. Ως βάση για τη διαµόρφωση των φορτίων της Πελοποννήσου χρησιµοποιήθηκε η µετρούµενη χρονοσειρά φορτίων του 2007 και θεωρήθηκε ετήσια αύξηση της αιχµής κατά 1,5% και της ζήτησης ενέργειας κατά 4%. Έτσι, για το 2010, η ωριαία αιχµή φορτίου της Πελοποννήσου θεωρείται ότι θα ανέλθει στα 1100 ΜW, ενώ η ζήτηση ενέργειας στις 5527,3 GWh. Περαιτέρω, αναλύονται και δύο επιπλέον σενάρια στα οποία έχει θεωρηθεί ζήτηση ηλεκτρικής ενέργειας αυξηµένη κατά 10% και 20%, αντίστοιχα της προβλεπόµενης ζήτησης των περίοδων και Με τις υποθέσεις αυτές, στην πρώτη περίπτωση (αυξηµένα φορτία κατά 10%) αναµένεται ότι η ωριαία αιχµή φορτίου θα ανέλθει στα 1200 MW και η ζήτηση ενέργειας στις 6080 GWh, ενώ στη δεύτερη περίπτωση (αυξηµένα φορτία κατά 20%) τα αντίστοιχα µεγέθη είναι 1300 MW και 6700 GWh Παραγωγή υδροηλεκτρικών µονάδων Πελοποννήσου Για τους σκοπούς αυτής της µελέτης, η ωριαία παραγωγή του ΥΗΣ Λάδωνα έχει θεωρηθεί ίδια µε αυτή του 2007 (ξηρό υδραυλικό έτος). Για να φανεί η επίδραση της λειτουργίας του ΥΗΣ Λάδωνα στα αποτελέσµατα, εξετάζεται και σενάριο αγνοώντας τον ΥΗΣ Λάδωνα Παραγωγή αιολικών πάρκων Πελοποννήσου Για την ωριαία παραγωγή των αιολικών της Πελοποννήσου έχει ληφθεί υπόψη χρονοσειρά που έχει προκύψει από σχετική µελέτη του ΚΑΠΕ για τη ΡΑΕ 1. Η παραχθείσα από το ΚΑΠΕ χρονοσειρά ωριαίας αιολικής παραγωγής για την Πελοπόννησο, αναφέρεται σε αιολικά πάρκα συνολικής ισχύος 3246,8 MW. Για τους σκοπούς της µελέτης αυτής, η χρονοσειρά αυτή προσαρµόστηκε κατάλληλα ώστε να ανταποκρίνεται στα υπό εξέταση επίπεδα αιολικής διείσδυσης. Πιο συγκεκριµένα, αρχικά έγινε αναγωγή της σε ωριαία παραγωγή ανά εγκατεστηµένη ισχύ (MWh/h/MW-εγκατεστηµένο) και στη συνέχεια πολλαπλασιάστηκε µε τη θεωρητική εγκατεστηµένη ισχύ αιολικών πάρκων. Η µεθοδολογία εφαρµόστηκε για αιολική διείσδυση της τάξεως των 1000 MW έως 1500 MW, σε βήµατα των 100 MW, στην περίπτωση που θεωρείται το υφιστάµενο σύστηµα µεταφοράς, ενώ µετά την ένταξη των έργων µεταφοράς 400 kv στην Πελοπόννησο εξετάστηκε αιολική διείσδυση της τάξεως των 1200 MW έως 1800 MW.. Επιπλέον, για να ληφθεί υπόψη η τυχαιότητα της αιολικής παραγωγής αλλά και να φανεί η ευαισθησία των αποτελεσµάτων ως προς τις διακυµάνσεις της ταχύτητας του ανέµου που θεωρεί η συγκεκριµένη χρονοσειρά, η µεθοδολογία επαναλήφθηκε µετατοπίζοντας τη χρονοσειρά κατά 6 ώρες, 12 ώρες, 1 µήνα και 3 µήνες (ίδια συνολική ετήσια δυνατότητα παραγωγής των αιολικών πάρκων, κατανεµηµένη διαφορετικά στο χρόνο). Στον Πίν.3.1 φαίνεται η ανά µονάδα (GWh/MW-εγκ) παραγόµενη µηνιαία ενέργεια των αιολικών πάρκων της Πελοποννήσου, όπως αυτή προκύπτει από τη χρονοσειρά του ΚΑΠΕ, αλλά και τις προαναφερόµενες χρονικές ολισθήσεις της καµπύλης. Η ετήσια παραγωγή ενέργειας είναι 2,352 GWh/MW-εγκ και αντιστοιχεί σε συντελεστή χρησιµοποίησης των αιολικών πάρκων 26,85%. 1 Σενάριο ιείσδυσης της Αιολικής Ενέργειας στο Σύστηµα Ηλεκτρικής Ενέργειας (Σενάριο 7Α) ΕΣΜΗΕ Μελέτη Ικανότητα Απορρόφησης Αιολικής Παραγωγής στην Πελοπόννησο 7

10 Πίνακας 3.1: Μηνιαία παραγωγή αιολικών πάρκων Πελοποννήσου Χρονοσειρά Ολίσθηση καµπύλης κατά ΚΑΠΕ 6 ώρες 12 ώρες 1 µήνα 3 µήνες (GWh/MW-εγκ) Ιαν 0,1106 0,1105 0,1110 0,2174 0,2012 Φεβ 0,1312 0,1284 0,1262 0,0971 0,1620 Μαρ 0,2980 0,2986 0,2994 0,1442 0,2145 Απρ 0,2707 0,2700 0,2681 0,2904 0,1042 Μάϊος 0,2327 0,2353 0,2387 0,2787 0,1439 Ιουν 0,2029 0,1997 0,1972 0,2280 0,2906 Ιουλ 0,2218 0,2249 0,2271 0,2076 0,2786 Αυγ 0,1632 0,1634 0,1633 0,2218 0,2330 Σεπ 0,1360 0,1357 0,1356 0,1604 0,2023 Οκτ 0,2012 0,2018 0,2016 0,1390 0,2224 Νοε 0,1663 0,1659 0,1656 0,1993 0,1604 εκ 0,2174 0,2178 0,2180 0,1681 0,1388 ΣΥΝΟΛΟ 2,3520 2,3520 2,3520 2,3520 2, Παραγωγή υπόλοιπων µονάδων ΑΠΕ Πελοποννήσου Για την εκτίµηση της ωριαίας παραγωγής των υπόλοιπων µονάδων ΑΠΕ της Πελοποννήσου (πλην Α/Π) έχει ληφθεί υπόψη ότι έχουν δοθεί από το ΕΣΜΗΕ Προσφορές Σύνδεσης σε 140,3 MW (συγκεκριµένα σε µικρά υδροηλεκτρικά 49,9 MW, βιοµάζα/βιοαέριο 31,2 MW και φωτοβολταϊκά 59,2 MW). Για τη λειτουργία των σταθµών ΑΠΕ αυτών, ελλείψει άλλων στοιχείων, έχει θεωρηθεί ότι έχουν σταθερή ωριαία παραγωγή, η οποία διαφοροποιείται από µήνα σε µήνα κατά τη διάρκεια του έτους. Ειδικά για τα φωτοβολταϊκά έχει θεωρηθεί ότι παράγουν σταθερά 50 MW µεταξύ των ωρών Οι υποθέσεις που έχουν γίνει για τη λειτουργία των υπόλοιπων µονάδων ΑΠΕ της Πελοποννήσου (πλην Α/Π) παρουσιάζονται στον Πίν Πίνακας 3.2: Παραγωγή υπόλοιπων µονάδων ΑΠΕ της Πελοποννήσου (πλην Α/Π) Ωριαία Παραγωγή (MW) Περίοδος ΜΥΗΣ ΣΒΙΟ Φωτοβολταϊκά * Ιαν Φεβ 22,5 50 Μαρ Απρ Μάι Οκτ 9 50 Νοε - εκ 22,5 50 * µεταξύ των ωρών Ειδικά για τα φωτοβολταϊκά, εξετάστηκαν εναλλακτικά και δύο σενάρια µεγάλης διείσδυσης και πιο συγκεκριµένα έχει θεωρηθεί ότι η εγκατεστηµένη τους ισχύς θα ανέλθει στα 300 MW την περίοδο (σενάριο µε αυξηµένα φορτία κατά 20%) και στα 450 MW την περίοδο (σενάριο µε αυξηµένα φορτία κατά 20%). Για τα σενάρια αυτά, κρίθηκε σκόπιµη µια πιο ρεαλιστική προσοµοίωση της ωριαίας λειτουργίας των φωτοβολταϊκών και για το λόγο αυτό έχει θεωρηθεί ότι η ηµερήσια παραγωγή τους ακολουθεί µια τυπική καµπύλη, η οποία διαφοροποιείται από µήνα σε µήνα, όπως φαίνεται στον Πίν ΕΣΜΗΕ Μελέτη Ικανότητα Απορρόφησης Αιολικής Παραγωγής στην Πελοπόννησο 8

11 Πίνακας 3.3: Ωριαία παραγωγή φωτοβολταϊκών της Πελοποννήσου Ιανουάριος, Φεβρουάριος, εκέµβριος Μάρτιος, Νοέµβριος Μήνες Απρίλιος, Μάϊος Σεπτέµβριος Ιούνιος, Αύγουστος Ιούλιος Οκτώβριος Ώρα (kwh / kw) , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ΕΣΜΗΕ Μελέτη Ικανότητα Απορρόφησης Αιολικής Παραγωγής στην Πελοπόννησο 9

12 4. Πριν την ανάπτυξη των 400kV στην Πελοπόννησο (Υφιστάµενο Σύστηµα Μεταφοράς) Στο Κεφάλαιο αυτό παρουσιάζονται τα κυριότερα αποτελέσµατα της µελέτης της ικανότητας απορρόφησης αιολικής ισχύος στο σύστηµα της Πελοποννήσου µε το υφιστάµενο σύστηµα µεταφοράς, ακολουθώντας τη µεθοδολογία που παρουσιάστηκε στο Κεφάλαιο 3. Το πρώτο βήµα της µεθοδολογίας είναι ο προσδιορισµός της ΣΙΜ από την Πελοπόννησο προς το υπόλοιπο Σύστηµα, δηλαδή η ικανότητα µεταφοράς από την Πελοπόννησο προς Αττική στο διάδροµο 150 kv Κόρινθος-ΚΥΤ Κουµουνδούρου καθώς και στο διάδροµο που διαµορφώνεται από τα καλώδια 150 kv από την περιοχή της Πάτρας προς την πλευρά του Αντιρρίου. Σηµειώνεται ότι ο κύριος διάδροµος µεταφοράς ηλεκτρικής ενέργειας από την Πελοπόννησο προς το υπόλοιπο Σύστηµα είναι αυτός µεταξύ του Υ/Σ Κορίνθου και του ΚΥΤ Κουµουνδούρου. Ο διάδροµος µεταφοράς µέσω των καλωδίων από την περιοχή Πατρών είναι εξαγωγικός (από την Πελοπόννησο προς το ηπειρωτικό σύστηµα) σε περιόδους χαµηλών φορτίων. Σε µεγαλύτερα όµως φορτία καθίσταται εισαγωγικός, προς την Πελοπόννησο. Είναι επίσης φανερό ότι η ύπαρξη νέας παραγωγής στο διάδροµο στον οποίο τίθεται το όριο µεταφορικής ικανότητας από την Πελοπόννησο (δηλαδή στο διάδροµο Κορίνθου Κουµουνδούρου) επηρεάζει άµεσα, και επί το δυσµενέστερο, τα σχετικά αποτελέσµατα. Το όριο διείσδυσης εξαρτάται έντονα από το διαθέσιµο παραγωγικό δυναµικό στην περιοχή λόγω των περιορισµών που θέτουν τα τεχνικά τους ελάχιστα και της επίδρασής τους στη ΣΙΜ. Για του παραπάνω λόγους, εξετάζονται εναλλακτικά δύο βασικά σενάρια εγκατεστηµένης παραγωγής: Σενάριο Α: Με τις υφιστάµενες λιγνιτικές µονάδες στη Μεγαλόπολη και τον ΥΗΣ Λάδωνα. Σενάριο Β: Με πρόσθετη παραγωγή στους Αγίους Θεοδώρους. Για κάθε σενάριο εξετάζονται εναλλακτικές υποθέσεις λειτουργίας των θεωρούµενων µονάδων παραγωγής. Για τη διαµόρφωση των υπό εξέταση περιπτώσεων σχετικά µε τη διαθεσιµότητα των υφιστάµενων µονάδων της Μεγαλόπολης, έχει ληφθεί υπόψη ότι οι Μονάδες Νο 1 και 2 του ΘΗΣ Μεγαλόπολης έχουν ενταχθεί σε καθεστώς περιορισµένης λειτουργίας, συµφωνα µε το Άρθρο 4, παράγραφο 4 της Οδηγίας 2001/80/ΕΚ. Στα πλαίσια αυτής της οδηγίας, η ΕΗ Α.Ε. έχει αναλάβει 1 την υποχρέωση να µη λειτουργήσει τις Μονάδες Νο 1 και 2 περισσότερο από ώρες λειτουργίας έκαστη, από την 1 η Ιανουαρίου του 2008 έως την 31 εκεµβρίου Η ΕΗ Α.Ε. σκοπεύει να εξαντλήσει τις ώρες αυτές µέχρι τα µέσα του Για το Σενάριο Α, δεδοµένου ότι δεν θεωρείται ένταξη νέου παραγωγικού δυναµικού στην περιοχή, εξετάζονται οι ακόλουθες εναλλακτικές περιπτώσεις σχετικά µε τη διαθεσιµότητα των υφιστάµενων µονάδων παραγωγής: 1. Οι µονάδες λειτουργούν καθ όλη τη διάρκεια του έτους και τίθενται εκτός λειτουργίας µόνο για συντήρηση. Έχει θεωρηθεί ένα ενδεικτικό τυπικό πρόγραµµα συντήρησης Πέραν των πιο πάνω περιόδων συντήρησης µία από τις µικρές µονάδες του ΘΗΣ Μεγαλόπολης (Νο 1) τίθεται εκτός λειτουργίας για περίπου 1750 ώρες την περίοδο χαµηλών φορτίων (από 24/2 έως 7/5). 1 Έγγραφο ΕΗ προς ΥΠΕΧΩ Ε ΠΠ/871/ Έγγραφο ΕΗ Α.Ε. προς ΥΠΕΧΩ Ε ΠΠ/972/ Πρόγραµµα συντήρησης ΜΕΓ 2: 30/11-20/12, ΜΕΓ 3: 8/5 31/5, ΜΕΓ 4: 22/8 29/11 ΕΣΜΗΕ Μελέτη Ικανότητα Απορρόφησης Αιολικής Παραγωγής στην Πελοπόννησο 10

13 Ειδικά για το Σενάριο Β που αφορά τη διερεύνηση όταν έχει εγκατασταθεί νέα µονάδα στους Αγ. Θεοδώρους, εξετάζονται, σχετικά µε τη διαθεσιµότητα των µονάδων της Μεγαλόπολης, οι δύο ακόλουθες εναλλακτικές περιπτώσεις: 1. Πέραν των πιο πάνω περιόδων συντήρησης, οι µικρές µονάδες του ΘΗΣ Μεγαλόπολης (Νο 1 και 2) περιορίζουν τη λειτουργία τους και πιο συγκεκριµένα γίνεται η θεώρηση ότι και οι δύο λειτουργούν κατά το τρίµηνο του θέρους και µία εξ αυτών κατά τους µήνες Ιανουάριο, Σεπτέµβριο, Νοέµβριο και εκέµβριο. 2. Πέραν των πιο πάνω περιόδων συντήρησης, οι µικρές µονάδες του ΘΗΣ Μεγαλόπολης (Νο 1 και 2) τίθενται εκτός λειτουργίας καθ όλη τη διάρκεια του έτους. Επίσης στο Σενάριο Β εξετάζεται περαιτέρω, και για κάθε παραλλαγή, και η περίπτωση που η νέα µονάδα τίθεται εκτός λειτουργίας το Σαββατοκύριακο. Τέλος, αναλύεται η ευαισθησία των αποτελεσµάτων στις ακόλουθες συνθήκες: Θεωρείται αύξηση του φορτίου Πελοποννήσου κατά 10% (φορτία που αντιστοιχούν στην περίοδο ) Θεωρείται αύξηση του φορτίου Πελοποννήσου κατά 10% (φορτία που αντιστοιχούν στην περίοδο ) και µεγάλη διείσδυση φωτοβολταϊκών της τάξεως των 300 MW Θεωρείται αύξηση του φορτίου Πελοποννήσου κατά 20% (φορτία που αντιστοιχούν στην περίοδο ) και µεγάλη διείσδυση φωτοβολταϊκών της τάξεως των 450 MW Αγνοείται η παραγωγή του ΥΗΣ Λάδωνα. Επιπλέον, για να ληφθεί υπόψη η τυχαιότητα της αιολικής παραγωγής αλλά και να φανεί η ευαισθησία των αποτελεσµάτων ως προς τη χρονική κατανοµή της διαθέσιµης αιολικής ισχύος, η µεθοδολογία επαναλήφθηκε µετατοπίζοντας την αρχική χρονοσειρά αιολικής παραγωγής κατά 6 ώρες, 12 ώρες, 1 µήνα και 3 µήνες. Σε όλες τις περιπτώσεις, η παραγωγή των θερµικών µονάδων τίθεται στο τεχνικό τους ελάχιστο, όταν αυτό απαιτείται, ώστε να µεγιστοποιείται η αιολική διείσδυση. Στα επόµενα εδάφια παρουσιάζονται αναλυτικά τα αποτελέσµατα από τη διερεύνηση. Όπως έχει ήδη αναλυθεί στο προηγούµενο κεφάλαιο, εξετάστηκε ένα πλήθος σεναρίων αναφορικά µε τις παραµέτρους που επηρεάζουν το µέγεθος της απορριπτόµενης αιολικής παραγωγής και συνεπώς τη µέγιστη δυνατή αιολική διείσδυση. Τα αποτελέσµατα παρουσιάζονται ξεχωριστά για κάθε Σενάριο και αφορούν την εκτίµηση: του µεγέθους της απορριπτόµενης αιολικής ενέργειας, του πλήθους των ωρών κατά τις οποίες απαιτείται η µείωση της αιολικής παραγωγής, καθώς και της µέγιστης ωριαίας αιολικής ισχύος που πρέπει να απορριφθεί για κάθε επίπεδο εγκατεστηµένης ισχύος Α/Π που εξετάστηκε Σενάριο Α: Χωρίς νέες θερµικές µονάδες στην Πελοπόννησο Η ΣΙΜ υπολογίζεται για διάφορα επίπεδα φορτίου µε βάση τη µεθοδολογία του Κεφ. 3. Ο κύριος όγκος του πλεονάσµατος παραγωγής στην Πελοπόννησο κατευθύνεται προς την περιοχή του ΚΥΤ Κουµουνδούρου µέσω των υφιστάµενων ΓΜ 150 kv. Ο διάδροµος αυτός αποτελείται από τρεις Γραµµές Μεταφοράς 150 kv διπλού κυκλώµατος (6 κυκλώµατα συνολικά) και αποτελεί το διάδροµο όπου εµφανίζεται ο συνωστισµός και τίθεται και το όριο της Μεταφορικής Ικανότητος για κάθε επίπεδο φορτίου. Ο υπολογισµός αφορά στην ΕΣΜΗΕ Μελέτη Ικανότητα Απορρόφησης Αιολικής Παραγωγής στην Πελοπόννησο 11

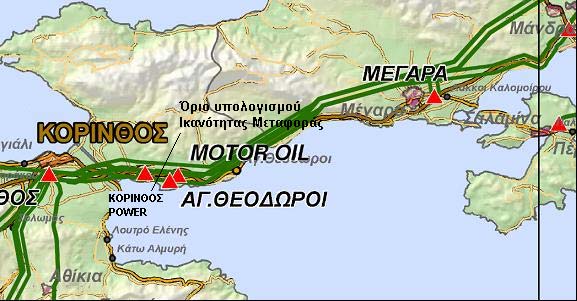

14 ικανότητα µεταφοράς στα ανάντη του σηµείου σύνδεσης της µονάδας στους Αγ. Θεοδώρους (βλ. και Χάρτη στο Σχ. 4.1). H διασύνδεση της Πελοποννήσου µε το υτικό Σύστηµα, δηλαδή κυρίως η ζεύξη µεταξύ Πάτρας-Αντιρρίου, έχει αµελητέα επίδραση στη ΣΙΜ κατά τις ώρες µέσων και υψηλών φορτίων. Ο συνήθης τρόπος λειτουργίας είναι µε τους ζυγούς του Καστρακίου κλειστούς για λόγους ασφάλειας τροφοδότησης των υψηλών φορτίων της Πάτρας, µε εισαγωγή ισχύος από το υτικό Σύστηµα. Σε υψηλή όµως παραγωγή ΑΠΕ µπορεί να γίνει η υπόθεση ότι διακόπτεται αυτή η ζεύξη µε άνοιγµα διακόπτη στο Καστράκι και λειτουργία µιας Υ/Η µονάδος στο Καστράκι µε µικρή ισχύ παραγωγής για στήριξη τάσεων. Έτσι η έγχυση αυτή ελέγχεται ώστε να µην περιορίζει την αιολική διείσδυση. Σε περιόδους χαµηλών και µέσων φορτίων, επειδή είναι µειωµένα τα φορτία της περιοχής Πατρών, εξάγεται µέσω των καλωδίων Πατρών προς το σύστηµα της Στερεάς Ελλάδας, και έτσι αυξάνεται η Συνολική Ικανότητα Μεταφοράς. Σχήµα 4.1: Όριο Υπολογισµού Ικανότητας Μεταφοράς Στα σενάρια που αναλύονται γίνονται υποθέσεις ως προς την παραγωγή της Μεγαλόπολης και των Α/Π ώστε να υπάρχει µια κατά το δυνατό ρεαλιστική προσέγγιση των ροών φορτίου που προφανώς εξαρτάται (σε ένα βαθµό) από την τοπολογία των εγχύσεων. Εποµένως οι υποθέσεις παραγωγής των Α/Π κατά τη φάση υπολογισµού της ΣΙΜ, έχουν σαν στόχο τη ρεαλιστική προσέγγιση της τοπολογίας των εγχύσεων και όχι τον προσδιορισµό της µέγιστης έγχυσης από Α/Π. Έγινε ανάλυση ροής φορτίου για διάφορες στάθµες φορτίου και για όλες τις περιπτώσεις απώλειας ΓΜ (Ν-1). Επιλύθηκαν περισσότερα από 100 σενάρια ροών φορτίου για διάφορα στιγµιότυπα. Σε όλες τις περιπτώσεις απώλειας ΓΜ που αναλύθηκαν για τον υπολογισµό της ΣΙΜ, κρίσιµη διαταραχή είναι η απώλεια ενός κυκλώµατος της διπλής ΓΜ 150 kv Κόρινθος- Ασπρόπυργος, οπότε εµφανίζεται υπερφόρτιση στο άλλο (υγιές) κύκλωµα της ίδιας ΓΜ. Τα αποτελέσµατα φαίνονται στον Πίν Στα αποτελέσµατα του Πίν. 4.1 παρατηρείται ότι τιµή της ΣΙΜ µειώνεται όσο αυξάνουν τα φορτία της Πελοποννήσου, που ποιοτικά εξηγείται από τα παρακάτω: - Σε συνθήκες χαµηλών φορτίων τα φορτία στην Πελοπόννησο είναι επίσης χαµηλά οπότε παρατηρείται εξαγωγή ισχύος τόσο από την Κόρινθο προς την Αττική, όσο και από την περιοχή της Πάτρας µέσω των καλωδίων προς τη δυτική Στερεά Ελλάδα. Αντιθέτως, σε συνθήκες υψηλών φορτίων, λόγω της τοπολογίας του Συστήµατος και δεδοµένου ότι ΕΣΜΗΕ Μελέτη Ικανότητα Απορρόφησης Αιολικής Παραγωγής στην Πελοπόννησο 12

15 µεγάλο µέρος του φορτίου της Πελοποννήσου είναι συγκεντρωµένο στην περιοχή Πατρών, για την εξυπηρέτηση των υψηλών φορτίων της Πάτρας γίνεται εισαγωγή ισχύος από τα δυτικά και συνεπώς εξάγεται ισχύς µόνο προς Αττική. Όπως έχει προαναφερθεί, σε συνθήκες υψηλών φορτίων έχει θεωρηθεί ότι γίνονται κατάλληλοι χειρισµοί (άνοιγµα ζυγών Καστρακίου, ένταξη µονάδων Καστρακίου µε ελάχιστη παραγωγή για τη στήριξη των τάσεων) ώστε να ελαχιστοποιείται η εισαγωγή ισχύος από τη υτική Στερεά προς την Πελοπόννησο και αντίστοιχα να µεγιστοποιείται η αιολική διείσδυση. - Σε συνθήκες υψηλών φορτίων µειώνεται παράλληλα και η εξαγόµενη ισχύς από το διάδροµο Κορίνθου Αττικής (κυρίως µέσω του κυκλώµατος 2Β Κόρινθος ΚΥΤ Κουµουνδούρου, όπου δεν παρεµβάλλονται άλλοι υποσταθµοί σε σύγκριση µε την ισχύ που µεταφέρεται σε συνθήκες χαµηλών φορτίων). Η µείωση της εξαγωγής ισχύος προς την Αττική οφείλεται στα ακόλουθα: - σε συνθήκες υψηλών φορτίων το φορτίο Κορίνθου είναι επίσης αυξηµένο και συνεπώς απορροφά ισχύ τοπικά - µεταφέρεται µεγαλύτερη ισχύς από την Κόρινθο προς την Πάτρα για την εξυπηρέτηση των υψηλών φορτίων της περιοχής Πίνακας 4.1: ΣΙΜ από Πελοπόννησο µε το Υφιστάµενο Σύστηµα Παραγωγής Επίπεδο φορτίου (MW) Σύστηµα/Πελοπόννησος Ικανότητα µεταφοράς (MW) Χειµερινό όριο Θερινό όριο 4650/ / / / Αναλυτική παρουσίαση των µελετών ροής φορτίου δίνεται στο ΠΑΡΑΡΤΗΜΑ 2. Μετά τον υπολογισµό της ΣΙΜ έγινε η διερεύνηση σχετικά µε την αιολική διείσδυση. Τα αποτελέσµατα φαίνονται συνοπτικά στον Πίνακα 4.2. Εξετάζονται σενάρια εγκατεστηµένης αιολικής ισχύος από 1000 MW έως 1500 MW σε βήµα των 100 MW. Για το σενάριο που αντιστοιχεί στα Α/Π τα οποία λειτουργούν και έχουν Προσφορές Σύνδεσης (1100 MW) φαίνεται ότι: - θεωρώντας ότι οι θερµικές µονάδες της Μεγαλόπολης τίθενται εκτός λειτουργίας µόνο για συντήρηση (σύµφωνα µε ένα τυπικό πρόγραµµα), η ενέργεια από Α/Π που δεν µπορεί να απορροφηθεί από το Σύστηµα αντιστοιχεί στο 0,9% της δυνατότητας παραγωγής τους, ενώ µείωση της ισχύος των Α/Π αναµένεται να απαιτηθεί για περίπου 280 h ανά έτος µε µέγιστη ωριαία µείωση ισχύος Α/Π κατά 294 MW. - θεωρώντας ότι πέραν της περιόδου συντήρησης η µονάδα Νο 1 Μεγαλόπολης τίθεται εκτός λειτουργίας για περισσότερες ώρες (~1750h/έτος), η ενέργεια από Α/Π που δεν µπορεί να απορροφηθεί από το Σύστηµα περιορίζεται στο 0,5% της θεωρητικής δυνατότητας παραγωγής, ενώ αντίστοιχα µείωση της ισχύος των Α/Π αναµένεται να απαιτηθεί για περίπου 192 h ανά έτος µε µέγιστη ωριαία µείωση ισχύος Α/Π κατά 228 MW. Στα σχήµατα 4.2 και 4.3 απεικονίζονται οι καµπύλες διάρκειας του µεγέθους της αιολικής παραγωγής που δεν µπορεί να απορροφηθεί για τις δύο εναλλακτικές υποθέσεις λειτουργίας των µονάδων της Μεγαλόπολης. ΕΣΜΗΕ Μελέτη Ικανότητα Απορρόφησης Αιολικής Παραγωγής στην Πελοπόννησο 13

16 Πίνακας 4.2: Συνοπτικά αποτελέσµατα Σεναρίου Α Συνολική δυνατότητα αιολικής παραγωγής (GWh) Απορριπτόµενη Αιολική Παραγωγή Σύνολο ωρών που απορρίπτεται αιολική παραγωγή Μέγιστη απορριπτόµενη ισχύς (%) (%) (MW) Μόνο ετήσια συντήρηση 1000 MW ,4 1, MW ,9 3, MW ,7 5, MW ,8 7, MW ,1 10, MW ,6 13,3 623 Ετήσια συντήρηση και σβέση ΜΕΓ 1 για 1750 ώρες 1000 MW ,2 0, MW ,5 2, MW ,1 4, MW ,0 6, MW ,2 9, MW ,6 11, ΕΤΗΣΙΑ ΑΠΟΡΡΙΠΤΟΜΕΝΗ ΙΣΧΥΣ Α/Π ΣΤΗΝ ΠΕΛΟΠΟΝΝΗΣΟ (Σενάριο A, µόνο µε ετήσια συντήρηση) ΙΣΧΥΣ (MW) ΩΡΕΣ 1000 MW 1100 MW 1200 MW 1300 MW 1400 MW 1500 MW Σχήµα 4.2: Καµπύλη διάρκειας απορριπτόµενης αιολικής παραγωγής, θεωρώντας τυπική ετήσια συντήρηση της Μεγαλόπολης για το Σενάριο Α ΕΣΜΗΕ Μελέτη Ικανότητα Απορρόφησης Αιολικής Παραγωγής στην Πελοπόννησο 14

17 1500 ΕΤΗΣΙΑ ΑΠΟΡΡΙΠΤΟΜΕΝΗ ΙΣΧΥΣ Α/Π ΣΤΗΝ ΠΕΛΟΠΟΝΝΗΣΟ (Σενάριο Α, µε ετήσια συντήρηση και ΜΕΓ Ι εκτός για 1750 ώρες) ΙΣΧΥΣ (MW) ΩΡΕΣ 1000 MW 1100 MW 1200 MW 1300 MW 1400 MW 1500 MW Σχήµα 4.3: Καµπύλη διάρκειας απορριπτόµενης αιολικής παραγωγής, θεωρώντας ετήσια συντήρηση και τη Μεγαλόπολη 1 εκτός λειτουργίας για 1750 ώρες για το Σενάριο Α ΕΣΜΗΕ Μελέτη Ικανότητα Απορρόφησης Αιολικής Παραγωγής στην Πελοπόννησο 15

18 Ανάλυση Ευαισθησίας Τα αποτελέσµατα από την ανάλυση ευαισθησίας ως προς το φορτίο και τη λειτουργία του Λάδωνα φαίνονται στον Πίνακα 4.3. Πίνακας 4.3: Ανάλυση ευαισθησίας αποτελεσµάτων ως προς τη λειτουργία του Λάδωνα και το φορτίο της Πελοποννήσου, για το Σενάριο Α Συνολική δυνατότητα αιολικής παραγωγής (GWh) Απορριπτόµενη Αιολική Παραγωγή Μόνο ετήσια συντήρηση Σύνολο ωρών που απορρίπτεται αιολική παραγωγή Μέγιστη απορριπτόµενη ισχύς Ετήσια συντήρηση και σβέση ΜΕΓ 1 για 1750 ώρες Σύνολο Απορριπτόµενη ωρών που Μέγιστη Αιολική απορρίπτεται απορριπτόµενη Παραγωγή αιολική ισχύς παραγωγή (%) (%) (MW) (%) (%) (MW) Σενάριο Α (βασικό σενάριο) 1000 MW ,4 1, ,2 0, MW ,9 3, ,5 2, MW ,7 5, ,1 4, MW ,8 7, ,0 6, MW ,1 10, ,2 9, MW ,6 13, ,6 11,8 557 Σενάριο Α χωρίς Λάδωνα 1000 MW ,4 1, ,2 0, MW ,9 3, ,5 2, MW ,6 5, ,1 3, MW ,7 7, ,0 6, MW ,0 10, ,1 9, MW ,4 12, ,5 11,3 557 Σενάριο Α µε 10% υψηλότερα φορτία 1000 MW ,2 1, ,1 0, MW ,5 1, ,3 1, MW ,1 3, ,7 2, MW ,9 5, ,3 4, MW ,9 8, ,2 7, MW ,2 10, ,3 9,4 498 Σενάριο Α µε 10% υψηλότερα φορτία και 300 MW φωτοβολταϊκά 1000 MW ,3 1, ,2 0, MW ,8 2, ,5 2, MW ,5 4, ,0 3, MW ,5 7, ,8 5, MW ,7 9, ,9 8, MW ,1 12, ,2 10,9 605 Σενάριο Α µε 20% υψηλότερα φορτία και 450 MW φωτοβολταϊκά 1000 MW ,2 0, ,1 0, MW ,5 1, ,3 1, MW ,1 3, ,7 2, MW ,8 5, ,3 4, MW ,8 7, ,1 6, MW ,0 10, ,2 8,9 607 ΕΣΜΗΕ Μελέτη Ικανότητα Απορρόφησης Αιολικής Παραγωγής στην Πελοπόννησο 16

19 Φαίνεται ότι η λειτουργία του ΥΗΣ Λάδωνα έχει αµελητέα επίδραση στα αποτελέσµατα. Αντίθετα, όπως είναι φυσικό, η αύξηση του φορτίου Πελοποννήσου συµβάλλει σε σηµαντική µείωση, τόσο της ενέργειας από Α/Π που δεν απορροφάται και αντίστοιχα στις ώρες για τις οποίες απαιτείται µείωση της ισχύος των Α/Π και τη µέγιστη ωριαία µείωση ισχύος των Α/Π. Η σηµαντική αύξηση της διείσδυσης των φωτοβολταϊκών στην Πελοπόννησο δεν επηρεάζει ιδιαίτερα τα αποτελέσµατα. Ο Πίνακας 4.4 συνοψίζει αποτελέσµατα θεωρώντας την ολίσθηση της αρχικής χρονοσειράς κατά 6 ώρες, 12 ώρες, 1 µήνα και 3 µήνες, όπως περιγράφεται ανωτέρω. Από τα αποτελέσµατα γίνεται φανερό ότι η χρονική διακύµανση της ταχύτητας ανέµου δεν έχει σηµαντική συµβολή στα συνολικά ετήσια αποτελέσµατα. Στο ΠΑΡΑΡΤΗΜΑ 3 δίνονται αναλυτικά όλα τα παραπάνω αποτελέσµατα σε µηνιαία βάση. ΕΣΜΗΕ Μελέτη Ικανότητα Απορρόφησης Αιολικής Παραγωγής στην Πελοπόννησο 17

20 Πίνακας 4.4: Ανάλυση ευαισθησίας αποτελεσµάτων ως προς τη χρονοσειρά λειτουργίας των αιολικών πάρκων της Πελοποννήσου για το Σενάριο Α Συνολική δυνατότητα αιολικής παραγωγής (GWh) Απορριπτόµενη Αιολική Παραγωγή Μόνο ετήσια συντήρηση Σύνολο ωρών που απορρίπτεται αιολική παραγωγή Μέγιστη απορριπτόµενη ισχύς Ετήσια συντήρηση και σβέση ΜΕΓ 1 για 1750 ώρες Σύνολο Απορριπτόµενη ωρών που Μέγιστη Αιολική απορρίπτεται απορριπτόµενη Παραγωγή αιολική ισχύς παραγωγή (%) (%) (MW) (%) (%) (MW) Σενάριο Α (βασικό σενάριο) 1000 MW ,4 1, ,2 0, MW ,9 3, ,5 2, MW ,7 5, ,1 4, MW ,8 7, ,0 6, MW ,1 10, ,2 9, MW ,6 13, ,6 11,8 557 Ολίσθηση χρονοσειράς κατά 6 ώρες 1000 MW ,4 1, ,2 1, MW ,9 3, ,5 2, MW ,7 5, ,1 3, MW ,7 7, ,0 6, MW ,0 10, ,1 9, MW ,5 13, ,5 11,9 563 Ολίσθηση χρονοσειράς κατά 12 ώρες 1000 MW ,4 1, ,2 1, MW ,0 3, ,6 2, MW ,9 6, ,3 4, MW ,1 8, ,4 7, MW ,4 10, ,6 9, MW ,0 13, ,0 12,0 628 Ολίσθηση χρονοσειράς κατά 1 µήνα 1000 MW ,3 1, ,3 1, MW ,7 2, ,6 2, MW ,5 5, ,3 4, MW ,6 7, ,2 6, MW ,9 10, ,5 9, MW ,5 14, ,9 12,8 643 Ολίσθηση χρονοσειράς κατά 3 µήνες 1000 MW ,3 1, ,3 1, MW ,6 2, ,6 2, MW ,3 4, ,2 4, MW ,3 7, ,1 6, MW ,5 10, ,4 9, MW ,0 13, ,8 12,8 602 ΕΣΜΗΕ Μελέτη Ικανότητα Απορρόφησης Αιολικής Παραγωγής στην Πελοπόννησο 18

21 4.2. Σενάριο Β: Θεώρηση µιας νέας θερµικής µονάδας ΣΚ στους Αγ. Θεοδώρους Γίνεται η υπόθεση εγκατάστασης µιας νέας θερµικής µονάδας στους Αγ. Θεοδώρους. Τέτοια µονάδα έχει ήδη αδειοδοτηθεί και έχει Προσφορά Σύνδεσης από το ΕΣΜΗΕ. Η µονάδα θεωρείται ότι συνδέεται, µε είσοδο έξοδο, στα τρία από τα έξι κυκλώµατα 150 kv του διαδρόµου Κόρινθος-ΚΥΤ Κουµουνδούρου σύµφωνα µε την Προσφορά σύνδεσης. Στη διερεύνηση εξετάζονται δύο σενάρια αναφορικά µε το µέγεθος της µονάδας: ένα µε ονοµαστική ισχύ 400 MW και τεχνικό ελάχιστο 60% του µεγίστου (αναφορά ως µικρή µονάδα ) και ένα άλλο µε ελαφρώς µεγαλύτερη µονάδα κατά 10% και αντίστοιχο τεχνικό ελάχιστο ( µεγάλη µονάδα ) 1. Η ΣΙΜ καθορίζεται και πάλι από το διάδροµο Κόρινθος-ΚΥΤ Κουµουνδούρου. Η επίδραση της λειτουργίας της νέας µονάδας που συνδέεται κατά µήκος του διαδρόµου αυτού, επιδρά σηµαντικά στην ικανότητα απορρόφησης αιολικής ισχύος στην Πελοπόννησο κυρίως για χαµηλά έως µέσα φορτία. Τούτο οφείλεται στο γεγονός ότι η γεωγραφική θέση της µονάδος έχει σαν αποτέλεσµα τη µείωση της διακίνησης (εξαγωγικά) ισχύος από την περιοχή Πατρών προς τη υτική Στερεά σε αυτές τις στάθµες φορτίου. Σε υψηλότερα φορτία, ο διάδροµος αυτός είναι ούτως ή άλλως εισαγωγικός και γίνεται η υπόθεση χειρισµών προς ελαχιστοποίηση της ροής ισχύος (εισαγωγής) προς την Πάτρα, οπότε στα φορτία αυτά η επίδραση της ύπαρξης της εν λόγω µονάδας στη ΣΙΜ είναι µικρή. Επίσης η µονάδα έχει ένα σηµαντικό τεχνικό ελάχιστο το οποίο αυξάνει το πλεόνασµα παραγωγής στην Πελοπόννησο όταν υπάρχει µεγάλη αιολική παραγωγή Τίθεται ένα κρίσιµο ερώτηµα, ως προς τη λειτουργία των µονάδων της Μεγαλόπολης όταν είναι διαθέσιµη η εν λόγω νέα µονάδα. Η διερεύνηση δεν επιχειρεί βέβαια, δεδοµένου ότι υπάρχουν σηµαντικότατες αβεβαιότητες, την προσοµοίωση της λειτουργίας αγοράς και περιορίζεται σε θέµατα ασφαλούς λειτουργίας του Συστήµατος. Είναι εύλογο πάντως στο Σενάριο αυτό (Β) να γίνει η υπόθεση ότι δεν λειτουργούν οι µικρές µονάδες Νο 1 και 2 της Μεγαλόπολης λόγω των υφισταµένων περιβαλλοντικών δεσµεύσεων. Εναλλακτικά γίνεται η θεώρηση περιορισµένης λειτουργίας των µονάδων Νο1 και 2 της Μεγαλόπολης όπου θεωρείται ότι και οι δύο µονάδες λειτουργούν µόνο κατά τη διάρκεια του θέρους, ενώ µόνο µία εξ αυτών λειτουργεί τους µήνες Ιανουάριο, Σεπτέµβριο, Νοέµβριο και εκέµβριο. Στον Πίνακα 4.5 δίνονται τα αποτελέσµατα της ΣΙΜ από την Πελοπόννησο προς το υπόλοιπο Σύστηµα, µετά την ένταξη της νέας µονάδας. Όπως και στο Σενάριο Α, παρατηρείται µείωση της ΣΙΜ µε την αύξηση του φορτίου, η οποία οφείλεται στους ίδιους λόγους. Πίνακας 4.5:ΣΙΜ από Πελοπόννησο µετά την ένταξη νέας µονάδας στους Αγ. Θεοδώρους Επίπεδο φορτίου (MW) Ικανότητα µεταφοράς (MW) Σύστηµα/Πελοπόννησος Χειµερινό όριο Θερινό όριο 4650/ / / / Τα τεχνικά ελάχιστα που θεωρούνται αντιστοιχούν στο 60% της ονοµαστικής ισχύος για µονάδες Συνδυασµένου Κύκλου µε ένα αεριοστρόβιλο και ένα ατµοστρόβιλο (σύµφωνα µε τον Κ Σ&ΣΗΕ) ΕΣΜΗΕ Μελέτη Ικανότητα Απορρόφησης Αιολικής Παραγωγής στην Πελοπόννησο 19

22 Αναλυτική παρουσίαση των µελετών ροής φορτίου δίνεται στο Παράρτηµα 2. Λειτουργία της νέας µονάδας στους Αγ. Θεοδώρους χωρίς σβέση τα Σαββατοκύριακα Τα αποτελέσµατα της διερεύνησης σχετικά µε την αιολική διείσδυση φαίνονται συνοπτικά στον Πίνακα 4.6. Εξετάζονται τα ίδια σενάρια εγκατεστηµένης αιολικής ισχύος (από 1000 MW έως 1500 MW σε βήµα των 100 MW). Στα σχήµατα απεικονίζονται οι καµπύλες διάρκειας του µεγέθους της απορριπτόµενης αιολικής παραγωγής για τις δύο περιπτώσεις λειτουργίας των µονάδων της Μεγαλόπολης. Πίνακας 4.6: Συνοπτικά αποτελέσµατα Σεναρίου Β Κόρινθος Power σε λειτουργία τα Σαββατοκύριακα Μικρή Μονάδα Μεγάλη Μονάδα Συνολική δυνατότητα αιολικής παραγωγής (GWh) Απορριπτόµενη Αιολική Παραγωγή Σύνολο ωρών που απορρίπτεται αιολική παραγωγή Μέγιστη απορριπτόµενη ισχύς Απορριπτόµενη Αιολική Παραγωγή Σύνολο ωρών που απορρίπτεται αιολική παραγωγή Μέγιστη απορριπτόµενη ισχύς (%) (%) (MW) (%) (%) (MW) Ετήσια συντήρηση και περιορισµένη λειτουργία ΜΕΓ 1 και MW ,0 11, ,7 14, MW ,2 15, ,2 18, MW ,5 19, ,9 23, MW ,1 23, ,6 26, MW ,6 26, ,3 29, MW ,2 29, ,9 32,9 861 Ετήσια συντήρηση και ΜΕΓ 1 και 2 εκτός λειτουργίας 1000 MW ,3 8, ,5 10, MW ,0 11, ,5 14, MW ,0 15, ,8 18, MW ,2 18, ,2 21, MW ,5 22, ,6 24, MW ,8 25, ,1 28,1 808 ΕΣΜΗΕ Μελέτη Ικανότητα Απορρόφησης Αιολικής Παραγωγής στην Πελοπόννησο 20

23 Για το σενάριο που αντιστοιχεί στο σύνολο των Α/Π τα οποία λειτουργούν και έχουν Προσφορές Σύνδεσης (1100 MW) προκύπτουν τα ακόλουθα: Με «µικρή µονάδα» θεωρώντας ότι οι µονάδες Νο1 και 2 της Μεγαλόπολης τίθενται εντός λειτουργίας, όπως φαίνεται στον Πίνακα 4.6 η ενέργεια από Α/Π που δεν µπορεί να απορροφηθεί από το Σύστηµα εκτιµάται στο 5% της δυνατότητας παραγωγής τους ενώ αντίστοιχα οι ώρες περιορισµού της παραγωγής των Α/Π αναµένεται να είναι 1000 h ανά έτος µε µέγιστη ωριαία µείωση ισχύος Α/Π κατά περίπου 440 MW. θεωρώντας περιορισµένη λειτουργία των µονάδων Νο1 και Νο2 της Μεγαλόπολης, η ενέργεια από Α/Π που δεν µπορεί να απορροφηθεί από το Σύστηµα αυξάνεται σε σχέση µε τη προηγούµενη περίπτωση στο 7,2% της θεωρητικής δυνατότητας παραγωγής, ενώ αντίστοιχα µείωση αυτή αναµένεται να απαιτηθεί για περίπου 1360 h ανά έτος µε µέγιστη ωριαία µείωση ισχύος Α/Π κατά 530 MW. Με «µεγάλη µονάδα» Τα αντίστοιχα αποτελέσµατα της παράπλευρης στήλης διαµορφώνονται στο 6,5% αναφορικά µε το ποσοστό µη απορροφούµενης ενέργειας. Οι αντίστοιχες ώρες µείωσης της ισχύος των Α/Π αυξάνονται σε περίπου 1240 h ανά έτος µε µέγιστη ωριαία µείωση ισχύος Α/Π κατά περίπου 480 MW. Τα αντίστοιχα αποτελέσµατα της παράπλευρης στήλης διαµορφώνονται στο 9,2% αναφορικά µε το ποσοστό µη απορροφούµενης ενέργειας. Οι αντίστοιχες ώρες µείωσης της ισχύος των Α/Π αυξάνονται σε περίπου 1650 h ανά έτος µε µέγιστη ωριαία µείωση ισχύος Α/Π κατά περίπου 560 MW ΕΤΗΣΙΑ ΑΠΟΡΡΙΠΤΟΜΕΝΗ ΙΣΧΥΣ Α/Π ΣΤΗΝ ΠΕΛΟΠΟΝΝΗΣΟ (Σενάριο Β, µικρή µονάδα σε λειτουργία τα ΣΚ, περιορισµένη λειτουργία ΜΕΓ 1 και 2) ΙΣΧΥΣ (MW) ΩΡΕΣ 1000 MW 1100 MW 1200 MW 1300 MW 1400 MW 1500 MW Σχήµα 4.4: Καµπύλη διάρκειας απορριπτόµενης αιολικής παραγωγής, θεωρώντας περιορισµένη λειτουργία των Μονάδων Νο1 και 2 Μεγαλόπολης για το Σενάριο Β ΕΣΜΗΕ Μελέτη Ικανότητα Απορρόφησης Αιολικής Παραγωγής στην Πελοπόννησο 21

24 1500 ΕΤΗΣΙΑ ΑΠΟΡΡΙΠΤΟΜΕΝΗ ΙΣΧΥΣ Α/Π ΣΤΗΝ ΠΕΛΟΠΟΝΝΗΣΟ (Σενάριο Β, µικρή µονάδα σε λειτουργία τα ΣΚ, ΜΕΓ 1 και 2 εκτός λειτουργίας) ΙΣΧΥΣ (MW) ΩΡΕΣ 1000 MW 1100 MW 1200 MW 1300 MW 1400 MW 1500 MW Σχήµα 4.5: Καµπύλη διάρκειας απορριπτόµενης αιολικής παραγωγής, θεωρώντας τις Μονάδες Νο1 και 2 Μεγαλόπολης εκτός λειτουργίας για το Σενάριο Β ΕΣΜΗΕ Μελέτη Ικανότητα Απορρόφησης Αιολικής Παραγωγής στην Πελοπόννησο 22

25 Σβέση Μονάδας στους Αγ. Θεοδώρους κάθε Σαββατοκύριακο Για την απόκτηση πιο ολοκληρωµένης εικόνας εξετάζεται και ένα σενάριο στο οποίο θεωρείται ότι η µονάδα στους Αγ. Θεοδώρους τίθεται συστηµατικά εκτός λειτουργίας το Σαββατοκύριακο. Τα σχετικά αποτελέσµατα συνοψίζονται στον Πίνακα 4.7. Στα σχήµατα απεικονίζονται οι καµπύλες διάρκειας του µεγέθους της απορριπτόµενης αιολικής παραγωγής για τις δύο περιπτώσεις λειτουργίας των µονάδων της Μεγαλόπολης που αναλύθηκαν παραπάνω. Πίνακας 4.7: Συνοπτικά αποτελέσµατα Σεναρίου Β Κόρινθος Power εκτός λειτουργίας τα Σαββατοκύριακα Μικρή Μονάδα Μεγάλη Μονάδα Συνολική δυνατότητα αιολικής παραγωγής (GWh) Απορριπτόµενη Αιολική Παραγωγή Σύνολο ωρών που απορρίπτεται αιολική παραγωγή Μέγιστη απορριπτόµενη ισχύς Απορριπτόµενη Αιολική Παραγωγή Σύνολο ωρών που απορρίπτεται αιολική παραγωγή Μέγιστη απορριπτόµενη ισχύς (%) (%) (MW) (%) (%) (MW) Ετήσια συντήρηση και περιορισµένη λειτουργία ΜΕΓ 1 και MW ,3 7, ,4 9, MW ,7 10, ,0 12, MW ,3 13, ,8 15, MW ,2 16, ,8 19, MW ,2 20, ,0 22, MW ,3 23, ,1 25,2 861 Ετήσια συντήρηση και ΜΕΓ 1 και 2 εκτός λειτουργίας 1000 MW ,9 5, ,7 6, MW ,0 7, ,0 9, MW ,4 10, ,6 12, MW ,0 13, ,3 15, MW ,8 16, ,3 18, MW ,7 19, ,3 21,3 808 ΕΣΜΗΕ Μελέτη Ικανότητα Απορρόφησης Αιολικής Παραγωγής στην Πελοπόννησο 23

26 Για το σενάριο που αντιστοιχεί στο σύνολο των Α/Π τα οποία λειτουργούν και έχουν Προσφορές Σύνδεσης (1100 MW) προκύπτουν τα ακόλουθα: Με «µικρή µονάδα» θεωρώντας ότι οι µονάδες Νο1 και 2 της Μεγαλόπολης τίθενται εντός λειτουργίας, όπως φαίνεται στον Πίνακα 4.7 η ενέργεια από Α/Π που δεν µπορεί να απορροφηθεί από το Σύστηµα εκτιµάται στο 3% της δυνατότητας παραγωγής τους ενώ αντίστοιχα οι ώρες περιορισµού της παραγωγής των Α/Π αναµένεται να είναι 660 h ανά έτος µε µέγιστη ωριαία µείωση ισχύος Α/Π κατά περίπου 444 MW. Με «µεγάλη µονάδα» Τα αντίστοιχα αποτελέσµατα της παράπλευρης στήλης διαµορφώνονται στο 4% αναφορικά µε το ποσοστό µη απορροφούµενης ενέργειας. Οι αντίστοιχες ώρες µείωσης της ισχύος των Α/Π αυξάνονται σε περίπου 820 h ανά έτος µε µέγιστη ωριαία µείωση ισχύος Α/Π κατά περίπου 480 MW. θεωρώντας περιορισµένη λειτουργία των µονάδων Νο1 και Νο2 της Μεγαλόπολης,, η ενέργεια από Α/Π που δεν µπορεί να απορροφηθεί από το Σύστηµα αυξάνεται σε σχέση µε την προηγούµενη περίπτωση στο 4,7% της θεωρητικής δυνατότητας παραγωγής, ενώ αντίστοιχα µείωση της ισχύος των Α/Π αναµένεται να απαιτηθεί για περίπου 910 h ανά έτος µε µέγιστη ωριαία µείωση ισχύος Α/Π κατά 530 MW. Τα αντίστοιχα αποτελέσµατα της παραπλεύρως στήλης διαµορφώνονται στο 6% αναφορικά µε το ποσοστό µη απορροφούµενης ενέργειας. Οι αντίστοιχες ώρες µείωσης της ισχύος των Α/Π αυξάνονται σε περίπου 1100 h ανά έτος µε µέγιστη ωριαία µείωση ισχύος Α/Π κατά περίπου 560 MW ΕΤΗΣΙΑ ΑΠΟΡΡΙΠΤΟΜΕΝΗ ΙΣΧΥΣ Α/Π ΣΤΗΝ ΠΕΛΟΠΟΝΝΗΣΟ (Σενάριο Β, µικρή µονάδα εκτός λειτουργίας τα ΣΚ, περιορισµένη λειτουργία ΜΕΓ 1 και 2) ΙΣΧΥΣ (MW) ΩΡΕΣ 1000 MW 1100 MW 1200 MW 1300 MW 1400 MW 1500 MW Σχήµα 4.6: Καµπύλη διάρκειας απορριπτόµενης αιολικής παραγωγής, θεωρώντας περιορισµένη λειτουργία των Μονάδων Νο1 και 2 Μεγαλόπολης για το Σενάριο Β ΕΣΜΗΕ Μελέτη Ικανότητα Απορρόφησης Αιολικής Παραγωγής στην Πελοπόννησο 24

27 1500 ΕΤΗΣΙΑ ΑΠΟΡΡΙΠΤΟΜΕΝΗ ΙΣΧΥΣ Α/Π ΣΤΗΝ ΠΕΛΟΠΟΝΝΗΣΟ (Σενάριο Β, µικρή µονάδα εκτός λειτουργίας τα ΣΚ, ΜΕΓ 1 και 2 εκτός λειτουργίας) ΙΣΧΥΣ (MW) ΩΡΕΣ 1000 MW 1100 MW 1200 MW 1300 MW 1400 MW 1500 MW Σχήµα 4.7: Καµπύλη διάρκειας απορριπτόµενης αιολικής παραγωγής, θεωρώντας τις Μονάδες Νο1 και 2 Μεγαλόπολης εκτός λειτουργίας για το Σενάριο Β Ανάλυση Ευαισθησίας Εξετάστηκε η ευαισθησία των αποτελεσµάτων στις ακόλουθες συνθήκες: Αγνοείται η παραγωγή του ΥΗΣ Λάδωνα Θεωρείται αύξηση του φορτίου Πελοποννήσου κατά 10% (φορτία που αντιστοιχούν στην περίοδο ) Θεωρείται αύξηση του φορτίου Πελοποννήσου κατά 10% (φορτία που αντιστοιχούν στην περίοδο ) και µεγάλη διείσδυση φωτοβολταϊκών της τάξεως των 300 MW Θεωρείται αύξηση του φορτίου Πελοποννήσου κατά 20% (φορτία που αντιστοιχούν στην περίοδο ) και µεγάλη διείσδυση φωτοβολταϊκών της τάξεως των 450 MW Επιπλέον, για να ληφθεί υπόψη η τυχαιότητα της αιολικής παραγωγής αλλά και να φανεί η ευαισθησία των αποτελεσµάτων ως προς τη χρονική κατανοµή της διαθέσιµης αιολικής ισχύος, η µεθοδολογία επαναλήφθηκε µετατοπίζοντας την αρχική χρονοσειρά αιολικής παραγωγής κατά 6 ώρες, 12 ώρες, 1 µήνα και 3 µήνες. Τα αποτελέσµατα από την ανάλυση ευαισθησίας (θεωρώντας τη µεγάλη µονάδα που είναι και η δυσµενέστερη περίπτωση) ως προς το φορτίο και τη λειτουργία του Λάδωνα φαίνονται στους Πίνακες 4.8 και 4.10, για την περίπτωση που η νέα µονάδα λειτουργεί ή τίθεται εκτός λειτουργίας το Σαββατοκύριακο αντίστοιχα. Φαίνεται και πάλι ότι η λειτουργία του ΥΗΣ Λάδωνα έχει αµελητέα επίδραση στα αποτελέσµατα. Αντίθετα, όπως παρατηρήθηκε και στο Σενάριο Α, η αύξηση του φορτίου Πελοποννήσου συµβάλλει σε σηµαντική µείωση, τόσο της ενέργειας από Α/Π που δεν απορροφάται και αντίστοιχα των ωρών για τις οποίες απαιτείται µείωση της ισχύος των Α/Π αλλά και της µέγιστης ωριαίας µείωσης ισχύος των Α/Π. ΕΣΜΗΕ Μελέτη Ικανότητα Απορρόφησης Αιολικής Παραγωγής στην Πελοπόννησο 25
