1 02/06 NK Πλροφορίες για τους χρήστες GR Οδηγίες δοµής και χρήσης Doka-Πλαισιωτοί ξυλότυποι Frami 270

2 Εισαγωγή Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 by Doka Industrie GmbH, mstetten /06 NK

3 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Εισαγωγή Περιεχόµενα Σελίδα Εισαγωγή...2 Γενικές υποδείξεις σχετικά µε την προοριζόµενη χρήση...4 Υποδείξεις ασφαλείας...5 Περιγραφή προϊόντος...6 Καλούπωµα τοιχίων...7 Καλούπωµα τοιχίων µε Frami Οδηγίες δοµής και χρήσης...8 Frami-Στοιχείο σε λεπτοµέρεια...10 Το λογικό σύστηµα σε κάνναβο...11 Ικανότητα προσαρµογής...12 Σύνδεση στοιχείων...14 Σύστηµα µε φουρκέτες...16 Προσαρµογή µήκους µε συµπλήρωµα...18 ιαµόρφωση ορθής γωνίας... Σύνδεση στοιχείων µε αυξηµένα φορτία εφελκυσµού...22 Κλειστές και ανοιχτές γωνίες...24 Μετωπικά καλουπώµατα...26 Συναρµογές τοιχίων Επέκταση στοιχείων...28 Βοηθητικά εξαρτήµατα...30 Σκαλωσιά σκυροδέτησης µε µεµονωµένους προβόλους...32 Τοποθέτηση µε τον γερανό...34 Μεταφορά, στοίβαξη και αποθήκευση...35 Κυκλικοί ξυλότυποι...37 Τοποθέτηση του κυκλικού ξυλότυπου...38 Λαµαρίνες διαµόρφωσης τόξων και αγκύρωση...40 Κλείσιµο ενός κυκλικού ξυλότυπου...41 Προσδιορισµός του µεγ. πλάτους στοιχείου...42 Προσδιορισµός κατανοµής στοιχείων...43 Tοποθέτηση και ευθυγράµµιση / Σκαλωσιά σκυροδέτησης / Μεταφορά...44 Καλούπωµα υποστυλωµάτων...45 Καλούπωµα υποστυλωµάτων µε Frami Κατασκευή ξυλότυπων υποστυλωµάτων...46 Καλούπωµα θεµελίων Κατασκευή ξυλότυπων θεµελίων...49 Μονόπλευροι ξυλότυποι...52 Υψος σκυροδέτησης έως 1, m µε Γωνία αντιστήριξης...53 Υψος σκυροδέτησης έως 3,60 m - µε Πλαίσιο αντιστήριξης Variabel...54 Γενικά Καθαρισµός και επεξεργασία...56 Προσφορές Σέρβις Doka...57 Μελέτη ξυλότυπων µε Tipos...58 Συνοπτικός πίνακας /06 NK 3

4 Εισαγωγή Γενικές υποδείξεις σχετικά µε την προοριζόµενη χρήση Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Αυτές οι Πληροφορίες για τους χρήστες (Οδηγίες δοµής και χρήσης) απευθύνονται στα άτοµα εκείνα, τα οποία εργάζονται µε το περιγραφόµενο Προϊόν/Σύστηµα Doka και περιέχουν στοιχεία σχετικά µε τη δοµή και την προοριζόµενη χρήση του περιγραφόµενου συστήµατος. Τα προϊόντα Doka πρέπει να χρησιµοποιούνται ΑΠΟΚΛΕΙΣΤΙΚΑ και ΜΟΝΟ σύµφωνα µε τις εκάστοτε πληροφορίες για χρήστες Doka ή µε τις διάφορες τεχνικές τεκµηριώσεις που εκδίδει η εταιρία Doka. Οι οδηγίες τεχνικής λειτουργίας, οι υποδείξεις ασφαλείας και τα στοιχεία σχετικά µε τα βάρη πρέπει να λαµβάνονται ακριβώς υπόψη και να τηρούνται. Η µη τήρηση ενδέχεται να προκαλέσει ατυχήµατα και βλάβες. ποκλίσεις ή εφαρµογές που υπερβαίνουν την προοριζόµενη χρήση χρειάζονται ξεχωριστό αποδεικτικό στατικών στοιχείων. Χρειάζεται µία συµπληρωµατική οδηγία συναρµολόγησης από τον πελάτη καθώς και την προέγκριση της Doka. Ο πελάτης θα πρέπει να διασφαλίσει το γεγονός ότι είναι διαθέσιµες οι Πληροφορίες για τους χρήστες (Οδηγίες δοµής και χρήσης) που παρέχει η Doka, ότι έχουν γίνει γνωστές και ότι είναι στη διάθεση των χρηστών. Από άποψη τεχνικής ασφάλειας, για την εφαρµογή και χρήση των προϊόντων µας θα πρέπει να λαµβάνονται υπόψη οι προδιαγραφές εργασιακής ασφάλειας και άλλες προδιαγραφές ασφάλειας που ισχύουν στην εκάστοτε χώρα ή στο εκάστοτε κράτος και µάλιστα στην εκάστοτε ισχύουσα έκδοση. Οι παραστάσεις που αναφέρονται στο παρόν έγγραφο αποτελούν εν µέρει καταστάσεις συναρµολόγησης και συνεπώς δεν είναι πάντα ολοκληρωµένες από άποψη τεχνικής ασφάλειας. Το υλικό θα πρέπει να ελέγχεται από τον πελάτη πριν από τη χρήση σχετικά µε την άψογη κατάσταση. Ελαττωµατικά, παραµορφωµένα ή αδύνατα εξαρτήµατα λόγω φθοράς, διάβρωσης ή σαπίσµατος πρέπει να αποκλείονται από κάθε χρήση. Ως ανταλλακτικά θα πρέπει να χρησιµοποιούνται µόνο γνήσια εξαρτήµατα Doka. Αναµίξεις των συστηµάτων µας µε συστήµατα άλλων κατασκευαστών κρύβουν κινδύνους και χρειάζονται ξεχωριστό έλεγχο. Ολα τα άτοµα, τα οποία εργάζονται µε το εκάστοτε προϊόν, πρέπει να έχουν εξοικειωθεί µε το περιεχόµενο του παρόντος εγγράφου και µε τις αναφερόµενες υποδείξεις ασφαλείας. Ατοµα, τα οποία δεν διαβάσουν ή δεν µπορούν να διαβάσουν και να κατανοήσουν καλά αυτό το έγγραφο, πρέπει να τα ενηµερώσει και να τα εκπαιδεύσει ο πελάτης. Ο πελάτης πρέπει να διασφαλίσει το γεγονός ότι η συναρµολόγηση και αποσυναρµολόγηση, η µετεγκατάσταση καθώς και η χρήση του προϊόντος σύµφωνα µε τους κανονισµούς, ελέγχεται και επιθεωρείται από εξειδικευµένα και αρµόδια άτοµα /06 NK

5 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Υποδείξεις ασφαλείας Εισαγωγή Τα προϊόντα/συστήµατα Doka θα πρέπει να δοµούνται έτσι, ώστε όλα τα εφαρµοζόµενα φορτία να απάγονται µε ασφάλεια! Η ευστάθεια έναντι ανατροπής όλων των δοµικών εξαρτηµάτων και µονάδων θα πρέπει να διασφαλίζεται σε κάθε φάση δόµησης! Προβλέπετε ασφαλείς θέσεις εργασίας κατά τη χρήση του καλουπιού (π.χ.: για συναρµολόγηση και αποσυναρµολόγηση, για εργασίες µετατροπής και µετασχηµατισµού κ.λπ.). Οι θέσεις εργασίας θα πρέπει να είναι προσβάσιµες µέσω ασφαλών προσβάσεων! Εχετε υπόψη σας επιτρεπόµενες πιέσεις φρέσκου σκυροδέµατος. Πολύ µεγάλες ταχύτητες έγχυσης σκυροδέµατος προκαλούν υπερφόρτωση των καλουπιών, οδηγούν σε µεγαλύτερη καµπτική παραµόρφωση και κρύβουν κινδύνους θραύσης. Το ξεκαλούπωµα γίνεται µόνο εφόσον το σκυρόδεµα έχει σηµειώσει επαρκή σταθερότητα και έχει δώσει την οδηγία ξεκαλουπώµατος το αρµόδιο και υπεύθυνο άτοµο! Κατά το ξεκαλούπωµα µην τραβάτε µε γερανό ζεύξεις στοιχείων. Χρησιµοποιείτε κατάλληλα εργαλεία όπως π.χ. ξύλινες σφήνες ή εργαλεία ευθυγράµµισης. Κατά το ξεκαλούπωµα µην θέτετε σε κίνδυνο την ευστάθεια έναντι ανατροπής εξαρτηµάτων δόµησης, σκαλωσιών και καλουπιών! Τηρείτε όλες τις ισχύουσες προδιαγραφές για τη µεταφορά καλουπιών και σκαλωσιών. Εκτός αυτού πρέπει να χρησιµοποιούνται δεσµευτικά τα εξαρτήµατα αρτάνης της Doka. Αποµακρύνετε ελεύθερα εξαρτήµατα ή τα ασφαλίζετε έναντι πτώσης! Ολα τα δοµικά εξαρτήµατα πρέπει να αποθηκεύονται µε ασφάλεια, τηρώντας τις ειδικές υποδείξεις που αναφέρονται στα ανάλογα κεφάλαια αυτών των Οδηγιών για τους χρήστες! Περαιτέρω υποδείξεις ασφαλείας αναφέρονται στα µεµονωµένα κεφάλαια! Οι εσφαλµένες χρήσεις που αναφέρονται στο παρόν έγγραφο στα εκάστοτε κεφάλαια αποτελούν µόνο µία παραδειγµατική έκθεση και βασίζονται στη πολυετή εµπειρία µας στο χώρο. Σύµβολα Στο παρόν έγγραφο χρησιµοποιούνται τα ακόλουθα σύµβολα: ιάφορα Σηµαντική υπόδειξη Η µη τήρηση ενδέχεται να προκαλέσει λειτουργικές διαταραχές ή υλικές ζηµιές. Προσοχή / Προειδοποίηση Η µη τήρηση ενδέχεται να οδηγήσει σε βαριές σωµαστικές ή υλικές βλάβες. Εντολή Αυτό το σήµα δείχνει ότι οι ενέργειες θα πρέπει να γίνουν από το χρήστη. Οπτικός έλεγχος είχνει ότι οι εκτελεσθείσες ενέργειες πρέπει να επιθεωρηθούν µε οπτικό έλεγχο. Συµβουλή Υποδεικνύει χρήσιµες συµβουλές χρήσης. Με επιφύλαξη τροποποιήσεων στα πλαίσια της τεχνικής εξέλιξης. Ολες οι διαστάσεις, εφόσον δεν αναφέρεται κάτι διαφορετικό, είναι σε cm /06 NK 5

6 Εισαγωγή Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Frami 270-οι εύχρηστοι πλαισιωτοί ξυλότυποι για κάθε απαίτηση του εργοταξίου Οι Doka-Πλαισιωτοί ξυλότυποι Frami 270 αποτελούν ένα ολοκληρωµένο σύστηµα καλουπώµατος µε αξιόπιστα εξαρτήµατα ασφαλείας και εργασίας. Τα Frami-Στοιχεία είναι ελαφρά και εύχρηστα και µπορούν να τοποθετηθούν γρήγορα µε το χέρι. Με τους Frami 270 καλουπώνετε σε εργοτάξια µικρού και µεσαίου µεγέθους γρήγορα και οικονοµικά, χωρίς γερανό. Ο µελετηµένος κάνναβος µε πέντε πλάτη και τρία ύψη στοιχείων επιτρέπει ιδανική προσαρµογή σε κάθε είδος εργοταξίου Περιγραφή προϊόντος Οι Frami 270 είναι µελετηµένοι έτσι ώστε να προσαρµόζονται σε οποιαδήποτε εργασία καλουπώµατος στα έργα κατασκευής κατοικιών και υπόγεια έργα: Τοιχία Κυκλικοί ξυλότυποι Υποστυλώµατα Θεµελιώσεις Μονόπλευροι ξυλότυποι Ιδανική εφαρµογή βρίσκει το σύστηµα στην κατασκευή στεγανών λεκανών υπογείων, στηθαίων και προστατευτικών τοίχων Συµπληρωµατικά εξαρτήµατα µε αποδεδειγµένη εφαρµογή στην πράξη διευκολύνουν την εργασία στο εργοτάξιο και κάνουν περιττούς τους δαπανηρούς αυτοσχεδιασµούς. Πεδία εφαρµογής /06 NK

7 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Καλούπωµα τοιχίων Καλούπωµα τοιχίων µε Frami 270 Με τους Doka-Πλαισιωτούς ξυλότυπους Frami 270 καλουπώνετε τέλεια και χωρίς γερανό. Η υψηλή ικανότητα ανάληψης φορτίων και η µεγάλη διάρκεια ζωής τους κάνουν τους Doka-Πλαισιωτούς ξυλότυπους Frami 270 ιδιαίτερα οικονοµικούς για οποιαδήποτε εργασία καλουπώµατος σε τοιχία. Τα Frami-Πλαισιωτά στοιχεία 2,70m αναλαµβάνουν υδροστατικές πιέσεις έως ένα ύψος σκυροδέτησης 2,70m (67,5 kn/m 2 ). Σε επεκτάσεις ξυλότυπων η πίεση του νωπού σκυροδέµατος σε όλη την επιφάνειά τους δεν επιτρέπεται να υπερβαίνει τα 40 kn/m 2. Οι Frami 270 είναι εξαιρετικά πολύπλευροι και ευέλικτοι, για να µπορείτε να καλουπώνετε µε µεγάλη ταχύτητα και την πιο δύσκολη κάτοψη. Η σύνδεση των στοιχείων µε τον Frami-Σφιγκτήρα γίνεται σε οποιοδήποτε σηµείο των πλαισίων µε ταχύτητα και ασφάλεια. Επειδή τα Frami-Στοιχεία είναι εξαιρετικά συµπαγή, αρκούν µόνο 2 φουρκέτες ανά 2,70 m ύψος σκυροδέτησης. Τα κενά ανάµεσα στα Frami-Στοιχεία καλύπτονται εύκολα. Το σύστηµα σας δίνει διάφορες δυνατότητες για την καλύτερη δυνατή συµπλήρωση µήκους σε κάθε περίπτωση ξεχωριστά. Αλλά και για γωνίες, µετωπικά καλουπώµατα και συνδέσεις τοιχίων οι Frami 270 αποτελούν την πιο ιδανική και οικονοµική λύση. Ανάλογος εξοπλισµός ασφαλείας και εργασίας διευκολύνει και επιταχύνει σηµαντικά τις εργασίες που πρέπει να γίνουν µε τους Frami 270. H F J I E D G Frami-Στοιχείο (σελ. 10) Σύνδεση στοιχείων (σελ. 14) Σύστηµα µε φουρκέτες (σελ. 16) D Προσαρµογή µήκους (σελ. 18) E Ορθογώνια διάταξη γωνίας (σελ. ) F Κλειστές και ανοιχτές γωνίες (σελ. 24) G Μετωπικά καλουπώµατα (σελ. 26) H Eπεκτάσεις στοιχείων (σελ. 28) I Βοηθητικά εξαρτήµατα (σελ. 30) J Σκαλωσιά σκυροδέτησης (σελ. 32) /06 NK 7

8 Καλούπωµα τοιχίων Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Οδηγίες δοµής και χρήσης Frami 270 για καλούπωµα µε το χέρι Η απεικονιζόµενη σειρά εργασιών αναφέρεται στο καλούπωµα ενός ευθύγραµµου τοιχίου αν και κανονικά το καλούπωµα πρέπει να αρχίζει από γωνία. Μεταφορά στοιχείων Εκφόρτωση από φορτηγό ή µετεγκατάσταση ολόκληρων στοιβάδων στοιχείων µε ιµάντα µετεγκατάστασης Dokamatic 13,00m (βλέπε κεφάλαιο "Μεταφορά, στοίβαγµα και αποθήκευση"). Καλούπωµα της απέναντι πλευράς Μόλις τοποθετηθεί ο οπλισµός µπορείτε να κλείσετε τον ξυλότυπο. Ψεκασµός της απέναντι πλευράς του ξυλότυπου µε αντικολλητικό υγρό για µπετόν. Τοποθετήστε το πρώτο στοιχείο της απέναντι πλευράς του ξυλότυπου. Προσαρµόστε τις φουρκέτες (βλ. κεφάλαιο "Σύστηµα µε φουρκέτες"), ώστε να διασφαλίσετε την απέναντι πλευρά κατά της ανατροπής. Καλούπωµα της µιας πλευράς Ψεκασµός του ξυλότυπου µε αντικολλητικό υγρό για µπετόν (βλ. κεφάλαιο "Καθαρισµός και επεξεργασία"). Τοποθετήστε και τα επόµενα στοιχεία δίπλα στο πρώτο, συνδέστε τα µεταξύ τους και προσαρµόστε τις φουρκέτες. Προειδοποίηση! Τα Frami-Στοιχεία πρέπει να εναποτίθενται πάντα µε τρόπο που να µη µπορούν να ανατραπούν! Το πρώτο στοιχείο της µιας πλευράς του ξυλότυπου στερεώνεται µε το υποστήριγµα στοιχείων στο δάπεδο (βλ. κεφάλαιο "Βοηθητικά εξαρτήµατα"). Με τον τρόπο αυτόν διασφαλίζεται το στοιχείο κατά της ανατροπής. Προσοχή! Ποτέ µη χρησιµοποιείτε κατά τη στερέωση και το ζύγισµα των στοιχείων σφυρί! Με το κτύπηµα µπορούν να παραµορφωθούν τα προφίλ των στοιχείων. Χρησιµοποιείτε µόνον εργαλεία που δεν προκαλούν τραυµατισµούς στα προφίλ. Τοποθετήστε τα επόµενα στοιχεία δίπλα στο πρώτο, συνδέστε τα µεταξύ τους (βλ. κεφάλαιο "Σύνδεση στοιχείων") και προσαρµόστε τα υποστηρίγµατα των στοιχείων. Κατόπιν ζυγίστε και στερεώστε µε ακρίβεια όλο το σύνολο. Προσαρµόστε την σκαλωσιά σκυροδέτησης και τοποθετήστε το προστατευτικό στηθαίο (βλ. κεφάλαιο "Σκαλωσιά σκυροδέτησης µε µεµονωµένους προβόλους") /06 NK

9 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Καλούπωµα τοιχίων Σκυροδέτηση: Τηρείτε σταθερή την ταχύτητα σκυροδέτησης. Βλ. επίσης κεφάλαιο "Πίεση νωπού σκυροδέµατος σε κατακόρυφους ξυλότυπους DIN 18218" Doka-Βοήθεια διαστασιολόγησης. Λάβετε υπόψη την επιτρεπόµενη πίεση του νωπού µπετόν και τις υδροστατικές πιέσεις (βλ. κεφάλαιο "Frami-Στοιχείο σε λεπτοµέρεια"). Λάβετε υπόψη το DIN 4235 Τµήµα 2 Συµπύκνωση του µπετόν µε δόνηση. Ρίξτε το µπετόν. Χρησιµοποιείστε δονητές στα κατάλληλα σηµεία και για όσο χρόνο απαιτεί το συγκεκριµένο µπετόν. Αµέσως µετά τη σκυροδέτηση καθαρίστε την πίσω πλευρά του ξυλότυπου µε νερό (βλ. κεφάλαιο "Καθαρισµός και επεξεργασία"). Ξεκαλούπωµα Αφαιρέστε τον ξυλότυπο εντός των καθορισµένων χρονικών προθεσµιών. Αποσυναρµολογήστε την σκαλωσιά σκυροδέτησης. Αποσυναρµολογήστε κάθε στοιχείο ξεχωριστά αρχίζοντας από τον ξυλότυπο της απέναντι πλευράς αφαιρώντας τις φουρκέτες και τα εξαρτήµατα σύνδεσης µε το διπλανό στοιχείο. Σηκώστε το στοιχείο και καθαρίστε την επιφάνεια του ξυλότυπου από τα υπολείµµατα του µπετόν (βλ. κεφάλαιο "Καθαρισµός και επεξεργασία"). Frami 270 για καλούπωµα µε τον γερανό Μεγάλα σύνολα στοιχείων µπορούν να προσυναρµολογηθούν επάνω σε έναν οδηγό δαπέδου. Λεπτοµερείς οδηγίες για την προσαρµογή των συνδετικών εξαρτηµάτων βλ. κεφάλαιο "Επέκταση στοιχείων". Τα σύνολα αυτά µπορούν να µεταφερθούν µε τις αλυσίδες ανάρτησης του γερανού και τους αναρτήρες Frami. Λεπτοµερείς οδηγίες βλ. κεφάλαιο "Τοποθέτηση µε τον γερανό" και τις οδηγίες λειτουργίας "Frami- Αναρτήρες". Mεγ. φέρουσα ικανότητα: 500 kg / Frami- Αναρτήρας (πρακτική επιφάνεια ξυλότυπου περ. 15 m 2 µε 2 αναρτήρες) /06 NK 9

10 Καλούπωµα τοιχίων Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Frami-Στοιχείο σε λεπτοµέρεια Μεγάλης αντοχής εγκάρσιες διατρήσεις για γωνιακές διαµορφώσεις και µετωπικά καλουπώµατα Προειδοποίηση! Οι διατοµές δεν επιτρέπεται να χρησιµοποιούνται ως βοηθήµατα ανόδου. Οι διατοµές δεν αποτελούν υποκατάστατο σκαλών. Απλή στερέωση των εξαρτηµάτων στο εγκάρσιο προφίλ Είναι σύµφωνοι µε το DIN ενώ τηρούνται οι ανοχές επιπεδότητας κατά DIN 182 πίνακας 3 σειρά 6: Οι Frami-Πλαισιωτοί ξυλότυποι 2,70m αναλαµβάνουν υδροστατικές πιέσεις του µπετόν έως ένα ύψος σκυροδέτησης 2,70m (67,5 kn/m 2 ). Σε επεκτάσεις ξυλότυπων η πίεση του νωπού σκυροδέµατος σε όλη την επιφάνεια του ξυλότυπου δεν επιτρέπεται να υπερβαίνει τα 40 kn/m 2. Frami-Στοιχείο Frami-Εξάρτηµα στερέωσης Frami-Οδηγός στερέωσης ιάτρηση φουρκέτας Ακαµπτα χαλύβδινα πλαίσια από στραντζαρισµένα προφίλ a... ø mm Προστασία ξυλότυπου από φουρκέτα Επιφάνεια ξυλότυπου ιάτρηση φουρκέτας µε προστασία ξυλότυπου Καθαρές επιφάνειες µπετόν a mm Στραντζαρισµένο προφίλ Περιµετρική πατούρα για τη σύνδεση των στοιχείων Σανίδα καλουπώµατος D Αρµός σιλικόνης άκαµπτα στραντζαρισµένα προφίλ ύψους 9cm µεγάλη διάρκεια ζωής µε θερµό γαλβανισµό ισχυρές εγκάρσιες νευρώσεις εύκολος πλευρικός καθαρισµός τα στοιχεία παραµένουν µεταξύ τους στεγανά περιµετρική πατούρα για προσαρµογή των συνδετικών εξαρτηµάτων σε οποιοδήποτε σηµείο των πλαισίων σόκορα σανίδας καλουπώµατος προστατευµένα από το προφίλ του πλαισίου µε σανίδες καλουπώµατος υψηλής ποιότητας, εξαιρετικά ανθεκτικές στις φθορές, µε επίστρωση µεµβράνης, πάχους 15 mm Χειρολαβές οι ενσωµατωµένες χειρολαβές () διευκολύνουν τις εργασίες χειρισµού µε τα στοιχεία /06 NK

11 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Καλούπωµα τοιχίων Το λογικό σύστηµα σε κάνναβο Πλαισιωτά στοιχεία Λογικός κάνναβος στοιχείων ανά 15 cm. Τα ύψη και πλάτη των Frami-Στοιχείων βασίζονται σε ένα λογικό κάνναβο µε πολλά πλεονεκτήµατα, που κάνει τον ξυλότυπο ακόµα πιο ευέλικτο και οικονοµικό. Με µόνο 5 πλάτη στοιχείων και 3 ύψη στοιχείων καλουπώνετε οποιαδήποτε κάτοψη. Τα στοιχεία προσαρµόζονται στην κάτοψη ανά 15 cm τόσο στο ύψος όσο και στο πλάτος. Πλάτη στοιχείου Στοιχεία Universal Με πλάτος 75 cm και ύψος 1, 150 και 270 cm κατασκευάζονται και τα Στοιχεία Universal. Χάρη στην ειδική διάτρηση σε κάνναβο που διαθέτουν, τα στοιχεία χρησιµοποιούνται εκεί όπου απαιτείται ιδιαίτερα οικονοµική διαµόρφωση: γωνιών συναρµογών τοιχίων µετωπικών καλουπώσεων ξυλότυπων υποστυλωµάτων Πλάτος στοιχείου Υψη στοιχείων Υψη στοιχείων Μόνο 2 φουρκέτες καθ ύψος. Για ύψη σκυροδέτησης έως 2,70 m απαιτούνται µόνο 2 φουρκέτες /06 NK 11

12 Καλούπωµα τοιχίων Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Ικανότητα προσαρµογής υνατότητα συνδυασµών Σ αυτόν τον τέλειο κάνναβο στοιχείων προκύπτουν πολυάριθµες δυνατότητες συνδυασµών τόσο στο πλάτος όσο και στο ύψος. Μπορείτε να τοποθετήσετε τα στοιχεία κατακόρυφα ή οριζόντια και να προσαρµόσετε τον ξυλότυπο χάρη στον κάνναβο των 15 cm στις διαστάσεις του κτιρίου που κατασκευάζετε. Συνεχίστε το καλούπωµα µε ξυλεία Οι πλαισιωτοί ξυλότυποι Frami 270 µε απλούς συνδέσµους σας παρέχουν τη δυνατότητα να συνεχίσετε το καλούπωµα µε ξυλεία, αν αυτό το απαιτεί η κατασκευή των τοιχίων. Ο Οδηγός στερέωσης και η Γωνία ξυλότυπου σας δίνουν τη δυνατότητα να συνδέσετε τους ξυλότυπους και να συνεχίσετε το καλούπωµα µε ξύλα και σανίδες. G D E F Σχηµατική απεικόνιση Ελεύθερη µετατόπιση καθ ύψος Η περιµετρική πατούρα στο πλαίσιο των Frami- Στοιχείων επιτρέπει την τοποθέτηση των συνδετικών εξαρτηµάτων σε οποιαδήποτε θέση. Έτσι τα στοιχεία µπορούν να µετατοπιστούν ελεύθερα, χωρίς προκαθορισµένη απόσταση, καθ ύψος και να συναρµολογηθούν το ένα δίπλα στο άλλο. Η προσαρµογή σε βαθµίδες, κλίσεις και ανωµαλίες του εδάφους γίνεται χωρίς ιδιαίτερη προσπάθεια. Frami-Οδηγός στερέωσης Frami-Εξάρτηµα στερέωσης Frami-Γωνία ξυλότυπου D Frami-Κλιπ E Ξύλο F Σανίδα καλουπώµατος G Frami-Στοιχείο Σχηµατική απεικόνιση /06 NK

13 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Σηµειώσεις Καλούπωµα τοιχίων /06 NK 13

14 Καλούπωµα τοιχίων Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Σύνδεση στοιχείων Απλή σύνδεση στοιχείων µε Frami-Σφιγκτήρα Frami-Σφιγκτήρας: επιτρεπ. δύναµη εφελκυσµού: 10,0 kn επιτρεπ. δύναµη διάτµησης: 5,0 kn επιτρεπ. ροπή κάµψης: 0,2 knm Ο Frami-Σφιγκτήρας και ο Frami-Σφιγκτήρας συµπληρωµάτων συντελούν στη δηµιουργία γρήγορων, ευθυγραµµισµένων και σφικτών συνδέσεων δεν περιέχουν µικροεξαρτήµατα που µπορούν να χαθούν δεν ρυπαίνονται εύκολα µπορούν να στερεωθούν µε ένα µόνο εργαλείο, το σφυρί Κατακόρυφα στοιχεία: Υψος στοιχείου Αριθµός σφιγκτήρων 1, m 2 1,50 m 2 2,70 m 3 Οριζόντια στοιχεία: Πλάτος στοιχείου Αριθµός σφιγκτήρων 0,30 m 1 0,45 m 1 0,60 m 2 0,75 m 2 0,90 m 2 Πρόσθετες συνδέσεις στοιχείων σε εξωτερικές γωνίες και µετωπικά καλουπώµατα (µε αυξηµένα φορτία εφελκυσµού) βλ. κεφάλαιο "Σύνδεση στοιχείων µε αυξηµένα φορτία εφελκυσµού ". Η περιµετρική πατούρα στο Frami-Προφίλ επιτρέπει την τοποθέτηση του Frami-Σφιγκτήρα σε οποιαδήποτε θέση. Έτσι τα στοιχεία µπορούν να µετατοπιστούν ελεύθερα, χωρίς προκαθορισµένη απόσταση, καθ ύψος /06 NK

15 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Καλούπωµα τοιχίων Ρυθµιζόµενη σύνδεση στοιχείων µε χρήση συµπληρωµάτων µε τον Frami-Σφιγκτήρα συµπληρωµάτων Ακαµπτη σύνδεση στοιχείων µε τον Frami-Σφιγκτήρα ευθυγράµµισης Frami-Σφιγκτήρας συµπληρωµάτων: επιτρεπ. δύναµη εφελκυσµού: 7,5 kn Ενδιάµεσα κενά γεφυρώνονται απλά και οικονοµικά µε Frami-Συµπληρωµατικά ξύλα. Με τον Frami-Σφιγκτήρα συµπληρωµάτων συνδέονται τα στοιχεία σφικτά και ευθυγραµµίζονται. Ο Σφιγκτήρας συµπληρωµάτων προσαρµόζεται κατ' ευθείαν επάνω στο εγκάρσιο προφίλ. a... µεγ. 15 cm a Frami- Σφιγκτήρας ευθυγράµµισης: επιτρεπ. δύναµη εφελκυσµού: 10,0 kn επιτρεπ. ροπή κάµψης: 0,45 knm Με τη χρήση του Frami-Σφιγκτήρα ευθυγράµµισης επιτυγχάνεται µία πρόσθετη ακαµψία του συνόλου στοιχείων. Ο Σφιγκτήρας ευθυγράµµισης προσαρµόζεται κατ' ευθείαν επάνω στο εγκάρσιο προφίλ /06 NK 15

16 Καλούπωµα τοιχίων Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Σύστηµα µε φουρκέτες Αγκύρωση των Frami-Στοιχείων Το Doka-Σύστηµα µε φουρκέτες 15,0 D Ροζέτα 15,0 Φουρκέτα 15,0 mm Πλαστικός σωλήνας 22 mm D Πλαστικός κώνος Universal 22 mm Οι πλαστικοί σωλήνες 22mm που εγκαταλείπονται µέσα στο µπετόν κλείνονται µε Τάπες 22mm. Εναλλακτικά αντί για πλαστικούς σωλήνες µε κώνους Universal µπορείτε να χρησιµοποιήσετε και Αποστάτες υπό µορφή κενών σωλήνων αγκύρωσης. Αγκύρωση των Frami-Στοιχείων 2,70m: Εως ένα υψος σκυροδέτησης 2,70m (χωρίς επέκταση) απαιτούνται µόνο 2 φουρκέτες καθ ύψος. Γενικά ισχύει το εξής: Σε κάθε διάτρηση για αγκύρωση που δεν καλύπτεται από ροζέτα πρέπει να τοποθετείται από µία φουρκέτα. Η αγκύρωση πρέπει να γίνεται πάντα στο µεγαλύτερο στοιχείο. Εξαιρέσεις βλ. κεφάλαιο "Προσαρµογή µήκους µε συµπλήρωµα" και "Eπέκταση στοιχείων". Ροζέτα 15, Φουρκέτα 15,0 mm Αποστάτης (παραδοτέος µόνο για ορισµένα πάχη τοιχίων) Οι τάπες για το τάπωµα των αποστατών παραδίδονται µαζί µε τους αποστάτες. Υπόδειξη: Η Doka προσφέρει επίσης οικονοµικές λύσεις για την κατασκευή στεγανών σηµείων αγκύρωσης Φουρκέτα 15,0mm: επιτρεπ. φορτίο µε κατά 1,6 υψηλότερο συντελεστή ασφάλειας: 1 kn επιτρεπ. φορτίο κατά DIN 18216: 90 kn Οσες Χρησιµοποιείτε µόνο εγκεκριµένες φουρκέτες. Οι φουρκέτες δεν επιτρέπεται να συγκολλούνται ή να θερµαίνονται. διατρήσεις δεν χρησιµοποιηθούν για την αγκύρωση πρέπει να κλείνονται µε Frami- Τάπες αγκύρωσης. Κλειδί φουρκέτας 15,0/,0 Για την περιστροφή και εισαγωγή της φουρκέτας /06 NK

17 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Καλούπωµα τοιχίων Περιπτώσεις αγκυρώσεων Υψος σκυροδέτησης έως 1,50 m Υψος σκυροδέτησης έως 2,40 m Υψος σκυροδέτησης έως 3,00 m (οριζόντια επέκταση) (κατακόρυφη επέκταση) Υψος σκυροδέτησης έως 2,70 m Υψος σκυροδέτησης έως 3,60 m Υψος σκυροδέτησης έως 4, m (οριζόντια επέκταση) (κατακόρυφη επέκταση) /06 NK 17

18 Καλούπωµα τοιχίων Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Προσαρµογή µήκους µε συµπλήρωµα Συµπληρώµατα: 0-15 cm µε Συµπληρωµατικό ξύλο και Σφιγκτήρα συµπληρωµάτων Με τον συνδυασµό Συµπληρωµατικών ξύλων πλάτους 2, 3, 5, και 10 cm µπορούν να συµπληρωθούν χάρη στον µελετηµένο κάνναβο ενδιάµεσα κενά ανά 1 cm. Frami-Οδηγός στερέωσης: επιτρεπ. ροπή κάµψης: 1,3 knm ως 7,5 cm Συµπλήρωµα Αγκύρωση στο στοιχείο µε Οδηγό στερέωσης έως 15 cm Συµπλήρωµα Αγκύρωση στο Συµπληρωµατικό ξύλο µε Οδηγό στερέωσης Συµπληρώµατα: 4,5-15 cm µε Συµπληρωµατική λαµαρίνα D E D Frami-Σφιγκτήρας συµπληρωµάτων Frami-Συµπληρωµατικό ξύλο Frami-Οδηγός στερέωσης (σαν βάση για τις φουρκέτες) D Φουρκέτα ξυλότυπου έως 2cm Συµπλήρωµα Αγκύρωση στο στοιχείο χωρίς Οδηγό στερέωσης ως 5cm Συµπλήρωµα Αγκύρωση στο Συµπληρωµατικό ξύλο χωρίς Οδηγό στερέωσης Frami-Συµπληρωµατική λαµαρίνα (π.χ.: 1,m + 1,50m επέκταση = 2,70m) Frami-Οδηγός στερέωσης Frami-Εξάρτηµα στερέωσης D Φουρκέτα ξυλότυπου E Οσες Frami- Σφιγκτήρας συµπληρωµάτων Αν η επάνω Συµπληρωµατική λαµαρίνα τοποθετηθεί ανεστραµµένη, απαιτούνται µόνο 3 φουρκέτες για ξυλότυπους ύψους έως 3,00 m. διατρήσεις στη Συµπληρωµατική λαµαρίνα δεν χρησιµοποιηθούν για την αγκύρωση πρέπει να κλειστούν µε Frami- Τάπες αγκύρωσης /06 NK

19 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Καλούπωµα τοιχίων Συµπληρώµατα: 0-50 cm µε Γωνία ξυλότυπου και Σανίδα ξυλότυπου Frami-Γωνία ξυλότυπου Frami-Κλιπ Σανίδα ξυλότυπου D Ξύλο E Frami-Οδηγός στερέωσης 1,25 m F Frami-Εξάρτηµα στερέωσης G Φουρκέτα ξυλότυπου υνατότητες στερέωσης των οδηγών: Σε στοιχεία Υψους 5cm (Frami-Οδηγός στερέωσης () ) µε: Frami-Εξάρτηµα στερέωσης () Σε στοιχεία Υψους 5 έως 12 cm (π.χ. Framax- Οδηγός στερέωσης (E) ) µε: Frami-Σύνδεσµο Universal () + Ροζέτα (D) /06 NK 19

20 Καλούπωµα τοιχίων Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 ιαµόρφωση ορθής γωνίας Τη βάση για τις γωνιακές λύσεις αποτελεί η ισχυρή, άκαµπτη Frami-Εσωτερική γωνία. µε Frami-Στοιχείο Universal Με τη χρήση αυτού του στοιχείου έχετε στη διάθεσή σας έναν κάνναβο µε τον οποίον µπορείτε να αυξάνετε τα πάχη των τοιχίων ανά 5cm a a a a... cm Μεταλλότυπος D b Η διαµόρφωση της εξωτερικής ορθής γωνίας µπορεί να γίνει µε 2 τρόπους: µε Frami-Στοιχείο Universal µε Frami-Eξωτερική γωνία Πρόσθετες συνδέσεις στοιχείων σε εξωτερικές γωνίες (µε αυξηµένα φορτία εφελκυσµού) βλ. κεφάλαιο "Σύνδεση στοιχείων µε αυξηµένα φορτία εφελκυσµού ". a cm b cm Frami-Εσωτερική γωνία Frami-Στοιχείο Universal Frami-Γωνιακός σύνδεσµος + Ροζέτα 15,0 D Frami-Σφιγκτήρας E E Frami-Πλαισιωτό στοιχείο 0,45 m υνατά πάχη τοιχίων σε κάνναβο των 5 cm: Απαραίτητος αριθµός Frami- Συνδέσµων Universal + Ροζέτες 15,0: Στοιχείο Universal 0,75x1,m 2 τεµ. Στοιχείο Universal 0,75x1,50m 3 τεµ. Στοιχείο Universal 0,75x2,70m 5 τεµ /06 NK

21 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Καλούπωµα τοιχίων µε Frami-Εξωτερική γωνία Με τη Frami-Εξωτερική γωνία είναι δυνατή µια απλή διαµόρφωση γωνίας ακόµα και σε περιπτώσεις στενών φρεατίων εκσκαφής ή τοιχίων µεγάλου πάχους. Παράδειγµα T-Συνδέσµου a a D E G I F b a cm Frami-Εσωτερική γωνία Frami-Σφιγκτήρας Frami-Πλαισιωτό στοιχείο 0,75m a cm b cm Frami- Εσωτερική γωνία Frami-Εξωτερική γωνία Frami-Σφιγκτήρας D Frami- Σφιγκτήρας συµπληρωµάτων E F Frami- Οδηγός στερέωσης Συµπληρωµατικό ξύλο εσωτερικά (µεγ. 15,0 cm) G Συµπληρωµατικό ξύλο εξωτερικά (µεγ. 7,5 cm) H Frami-Πλαισιωτό στοιχείο 0,75m I H Frami- Πλαισιωτό στοιχείο 0,45m (µεγ. 0,75m) Απαραίτητος αριθµός Frami-Σφιγκτήρων: ως πάχος τοιχίου 40 cm ως πάχος τοιχίου 60 cm Εξωτερική γωνία 1,m 4 6 Εξωτερική γωνία 1,50m 4 6 Εξωτερική γωνία 2,70m 8 12 ιαµόρφωση ακµής µε Framax-Τριγωνικό πήχυ Frami-Εξωτερική γωνία Frami-Σφιγκτήρας Frami-Πλαισιωτό στοιχείο D Framax-Τριγωνικός πήχυς E Συρµάτινο καρφί 22x40 Ο Framax-Τριγωνικός πήχυς χρησιµοποιείται επίσης και σε διαµορφώσεις γωνιών µε στοιχεία Universal /06 NK 21

22 Καλούπωµα τοιχίων Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Σύνδεση στοιχείων µε αυξηµένα φορτία εφελκυσµού Βασικά απαιτούνται µόνο 3 Σφιγκτήρες για ένα ύψος ξυλότυπου 2,70 m σαν σύνδεσµοι έλξης των δυο στοιχείων. Για την ανάληψη όµως αυξηµένων φορτίων εφελκυσµού, ιδιαίτερα σε καλουπώµατα εξωτερικών γωνιών και σε µετωπικά καλουπώµατα, απαιτούνται πρόσθετες συνδέσεις στοιχείων. σε µετωπικά καλουπώµατα σε εξωτερικές γωνίες Πάχος τοιχίου έως 40 cm: Σε κάθε σύνδεση στοιχείων σε απόσταση έως 1,80 m από την εξωτερική γωνία: 1 πρόσθετος Σφιγκτήρας Πάχος τοιχίου από 40 έως 60 cm: Σε κάθε σύνδεση στοιχείων σε απόσταση έως 1,80 m από το µέτωπο του τοιχίου: 1 πρόσθετος Σφιγκτήρας a cm έως 60 cm b... έως 1,80 m X1... για ύψος ξυλότυπου 2,70 m: 3 Σφιγκτήρες + 1 πρόσθετος Σφιγκτήρας a... έως 40 cm b... έως 1,80 m X1... για ύψος ξυλότυπου 2,70 m: 3 Σφιγκτήρες + 1 πρόσθετος Σφιγκτήρας Πάχος τοιχίου έως 60 cm: Σε κάθε σύνδεση στοιχείων σε απόσταση έως 1,80 m από την εξωτερική γωνία: 2 πρόσθετοι Σφιγκτήρες Σε κάθε σύνδεση στοιχείων σε απόσταση από 1,80 m έως 3,00 m από την εξωτερική γωνία: 1 πρόσθετος Σφιγκτήρας a... έως 60 cm b... έως 1,80 m c... από 1,80 m έως 3,00 m X1... για ύψος ξυλότυπου 2,70 m: 3 Σφιγκτήρες + 2 πρόσθετος Σφιγκτήρας X2... για ύψος ξυλότυπου 2,70 m: 3 Σφιγκτήρες + 1 πρόσθετος Σφιγκτήρας /06 NK

23 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Σηµειώσεις Καλούπωµα τοιχίων /06 NK 23

24 Καλούπωµα τοιχίων Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Κλειστές και ανοιχτές γωνίες Γωνία , µε γωνία µε µεντεσέ I + E F D H G Και σε κλειστές και ανοιχτές γωνίες το σύστηµα Frami 270 προσφέρει την τέλεια λύση χάρη στις γωνίες µε µεντεσέ. Γωνία µε µεντεσέ I Γωνία µε µεντεσέ a... 0,7 cm b... 24,3 cm a... 1,2 cm b... 0,5 cm Κατά την κατασκευή των γωνιών θα πρέπει να δίνεται προσοχή στο εξής: Αν η γωνία είναι µεγαλύτερη από 1 απαιτείται στην εσωτερική πλευρά η τοποθέτηση Οδηγών στερέωσης (στα σηµεία όπου εδράζονται γωνίες µε µεντεσέ). Στην εξωτερική γωνία πρέπει να τοποθετούνται γενικά Οδηγοί στερέωσης (για ύψος σκυροδέτησης 2,70m: 4 τεµ.). Όταν χρησιµοποιούνται Συµπληρώµατα πρέπει να προβλέπονται πρόσθετοι Οδηγοί στερέωσης σύµφωνα µε το κεφάλαιο "Προσαρµογή µήκους µε συµπλήρωµα". Πρόσθετες συνδέσεις στοιχείων σε εξωτερικές γωνίες (µε αυξηµένα φορτία εφελκυσµού) βλ. κεφάλαιο "Σύνδεση στοιχείων µε αυξηµένα φορτία εφελκυσµού ". Απαραίτητος αριθµός Frami-Σφιγκτήρων στην εξωτερική Γωνία µε µεντεσέ: Υψος στοιχείου έως πάχος τοιχίου 40cm έως πάχος τοιχίου 60cm 1, m 4 6 1,50 m 4 6 2,70 m 8 12 Frami-Γωνία µε µεντεσέ (1,m + 1,50m) Frami-Γωνία µε µεντεσέ I (1,m + 1,50m) Frami-Πλαισιωτό στοιχείο (1,m + 1,50m) D Frami-Σφιγκτήρας E Frami-Οδηγός στερέωσης 1,25m F Frami-Εξάρτηµα στερέωσης G Φουρκέτα ξυλότυπου H Frami-Πλαισιωτό στοιχείο 2,70m E F D 135 H G Frami-Γωνία µε µεντεσέ (1,m + 1,50m) Frami-Γωνία µε µεντεσέ I (1,m + 1,50m) Frami-Πλαισιωτό στοιχείο (1,m + 1,50m) D Frami-Σφιγκτήρας E Frami-Οδηγός στερέωσης F Frami-Εξάρτηµα στερέωσης G Φουρκέτα ξυλότυπου H Frami-Πλαισιωτό στοιχείο 2,70m /06 NK

25 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Καλούπωµα τοιχίων Γωνία , µόνο µε γωνία µε µεντεσέ I D E G F Frami-Γωνία µε µεντεσέ I (1,m + 1,50m) Frami-Πλαισιωτό στοιχείο (1,m + 1,50m) Frami-Σφιγκτήρας D Frami-Οδηγός στερέωσης E Frami-Εξάρτηµα στερέωσης F Φουρκέτα ξυλότυπου G Frami-Πλαισιωτό στοιχείο 2,70m D F E Frami-Γωνία µε µεντεσέ I (1,m + 1,50m) Frami-Σφιγκτήρας Frami-Οδηγός στερέωσης D Frami-Εξάρτηµα στερέωσης E Φουρκέτα ξυλότυπου F Frami-Πλαισιωτό στοιχείο 2,70m /06 NK 25

26 Καλούπωµα τοιχίων Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Μετωπικά καλουπώµατα στερέωσης γίνεται µε Γωνιακούς συνδέσµους ή Συνδέσµους Universal 5-12cm και Ροζέτα 15,0. Θέση των Οδηγών στερέωσης για ύψος ξυλότυπου 2,70 m: έως πάχος τοιχίου 38 cm έως πάχος τοιχίου 60 cm 3 τεµ. Οδηγοί στερέωσης 5 τεµ. Οδηγοί στερέωσης Η διαµόρφωση ενός µετωπικού καλουπώµατος µπορεί να γίνει µε 2 τρόπους: µε Στοιχείο Universal µε Οδηγό στερέωσης Frami-Γωνιακός σύνδεσµος / Frami-Σύνδεσµος Universal: µεγ. φορτίo εφελκυσµού: 13,0 kn (σε χρήση στο Πλαισιωτό στοιχείο) 15,6 kn (σε χρήση στο Στοιχείο Universal) Πρόσθετες συνδέσεις στοιχείων σε µετωπικά καλουπώµατα (µε αυξηµένα φορτία εφελκυσµού) βλ. κεφάλαιο "Σύνδεση στοιχείων µε αυξηµένα φορτία εφελκυσµού". µε Οδηγό στερέωσης Οδηγός στερέωσης Γωνιακός σύνδεσµος ή Σύνδεσµος Universal 5-12cm Ροζέτα 15,0 D Στοιχείο E Φουρκέτα ξυλότυπου D E µε Στοιχείο Universal Στοιχείο Universal Γωνιακός σύνδεσµος ή Σύνδεσµος Universal 5-12cm Ροζέτα 15,0 D Στοιχείο D Η διάτρηση των στοιχείων Universal ανά 5cm επιτρέπει µετωπικά καλουπώµατα τοιχίων πάχους έως 55 cm.η προσαρµογή στο στοιχείο γίνεται µε Γωνιακούς συνδέσµους ή Συνδέσµους Universal 5-12cm και Ροζέτα 15,0. Απαραίτητος αριθµός συνδετικών µέσων: Υψος στοιχείου Γωνιακοί σύνδεσµοι / Σύνδεσµοι Universal + Ροζέτες 15,0 2,70m 10 1,50m 6 1,m 4 Frami-Οδηγός στερέωσης: επιτρεπ. ροπή κάµψης: 1,3 knm Ο Οδηγός στερέωσης επιτρέπει µετωπικά καλουπώµατα µε ελεύθερη µετατόπιση ανεξάρτητα από το πάχος του τοιχίου.η προσαρµογή των Οδηγών /06 NK

27 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Καλούπωµα τοιχίων Συναρµογές τοιχίων Κάθετη σύνδεση µε Πλαισιωτό στοιχείο και ξύλο: µε Στοιχείο Universal: D Πλαισιωτό στοιχείο Ξύλο Σφιγκτήρας συµπληρωµάτων D Φουρκέτα ξυλότυπου Στοιχείο Universal Φουρκέτες ξυλότυπου (στο Στοιχείο Universal 2,70m απαιτούνται 3 φουρκέτες) Αντιστήριξη Γωνιακή σύνδεση µε συµπλήρωµα µε Πλαισιωτό στοιχείο και ξύλο: D E F D H F G E Πλαισιωτό στοιχείο Ξύλο (µεγ. 10 cm) Οδηγός στερέωσης (έως 5 cm πλάτος ξύλου δεν είναι απαραίτητος) D Frami-Εξάρτηµα στερέωσης E F Φουρκέτα ξυλότυπου Αντιστήριξη Κατά µήκος σύνδεση Πλαισιωτό στοιχείο Ξύλο (µεγ. 10 cm) Πλαισιωτό στοιχείο 0,30m D Οδηγός στερέωσης (έως 5 cm πλάτος ξύλου δεν είναι απαραίτητος) E F Frami-Εξάρτηµα στερέωσης Frami-Σφιγκτήρας G Φουρκέτα ξυλότυπου H Αντιστήριξη χωρίς συµπλήρωµα µε Στοιχείο Universal: X F E Στοιχείο Universal Φουρκέτα ξυλότυπου Θέση φουρκέτας X Αριθµός φουρκετών στο Στοιχείο Universal 2,70m έως 15 cm 3 έως µέγ. 25 cm 5 D Πλαισιωτό στοιχείο Ξύλο (µεγ. 5 cm) Ξύλο D Σφιγκτήρας συµπληρωµάτων E Φουρκέτα ξυλότυπου F Αντιστήριξη /06 NK 27

28 Καλούπωµα τοιχίων Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Επέκταση στοιχείων Θέσεις των απαραίτητων τεµαχίων σύνδεσης και αγκύρωσης και εξαρτηµάτων για: Ανύψωση και τοποθέτηση Μεταφορά µε τον γερανό Προσαρµογή πλατφόρµας Σκυροδέτηση Αν δεν γίνεται γενική χρήση γερανού, απαιτούνται µόνο Frami-Σφιγκτήρες για τη σύνδεση των επεκτάσεων. Frami-Σφιγκτήρας: επιτρεπ. δύναµη εφελκυσµού: 10,0 kn επιτρεπ. δύναµη διάτµησης: 5,0 kn επιτρεπ. ροπή κάµψης: 0,2 knm Υψος ξυλότυπου: 315, 330, 345 και 360 cm Υψος ξυλότυπου: 390 και 4 cm Frami- Σφιγκτήρας ευθυγράµµισης: επιτρεπ. δύναµη εφελκυσµού: 10,0 kn επιτρεπ. ροπή κάµψης: 0,45 knm Frami-Οδηγός στερέωσης: επιτρεπ. ροπή κάµψης: 1,3 knm D E Φουρκέτα 15,0mm + Ροζέτα 15,0 Frami-Σφιγκτήρας Frami-Σφιγκτήρας ευθυγράµµισης D Frami-Οδηγός στερέωσης 0,70m E Frami-Εξάρτηµα στερέωσης Παραλλαγή µε Σφιγκτήρα ευθυγράµµισης Υψος ξυλότυπου: 390 και 4 cm µε Πλαισιωτό στοιχείο 2,70m Υψος ξυλότυπου: 300 cm Παραλλαγή µε Frami-Σφιγκτήρα και Οδηγό στερέωσης /06 NK

29 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Καλούπωµα τοιχίων µε Πλαισιωτό στοιχείο 1, και 1,50m Υψος ξυλότυπου: 240, 270 και 300 cm Υψος ξυλότυπου: 360, 390, 4 cm Παραλλαγή µε Σφιγκτήρα ευθυγράµµισης Υψος ξυλότυπου: 360, 390 και 4 cm Παραλλαγή µε Frami-Σφιγκτήρα και Οδηγό στερέωσης /06 NK 29

30 Καλούπωµα τοιχίων Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Βοηθητικά εξαρτήµατα Στερέωση στον ξυλότυπο Στερεώστε το Ρυθµιζόµενο υποστήριγµα ή το Υποστήριγµα στοιχείων στις εγκάρσιες διατρήσεις των Εγκάρσιων ή Πλαισιωτών προφίλ. Ρυθµιζόµενο υποστήριγµα 260 Το Frami-Ρυθµιζόµενο υποστήριγµα 260 () και το Υποστήριγµα στοιχείων 340 () κάνουν τους ξυλότυπους ασφαλέστερους σε ανεµοπιέσεις και παράλληλα διευκολύνουν την ευθυγράµµισή τους. Χαρακτηριστικά προϊόντος: Τηλεσκοπική ρύθµιση µήκους ανά 8 cm Μικρορύθµιση µε σπείρωµα Όλα τα τεµάχια ακόµα και ο τηλεσκοπικός σωλήνας - ασφαλίζουν για να µην χάνονται εύκολα Σηµαντική υπόδειξη: Τα στοιχεία του ξυλότυπου όταν τοποθετούνται πρέπει να είναι σε κάθε φάση των εργασιών ασφαλισµένα έτσι ώστε να µην µπορούν να ανατραπούν!τηρείτε τους ισχύοντες κανονισµούς ασφαλείας! Περισσότερες πληροφορίες (φορτία ανεµοπίεσης, κτλ.) βλ. κεφάλαιο "Κατακόρυφα και οριζόντια φορτία". επιτρεπ. αποστάσεις των Βοηθητικών εξαρτηµάτων [m]: Υψος καλουπιού [m] Ρυθµιζόµενα υποστηρίγµατα 260 Υποστηρίγµατα στοιχείων 340 1,80 2,70 2,25 1,80 2,70 1,35 3,00 1,10 3,60 0,90 4, 0,90 µεγ. φορτίο αντιστήριξης: 4,0 kn a... ελαχ. 146 cm, µεγ. 257 cm Στερέωση στο δάπεδο Αγκυρώστε τα Ρυθµιζόµενα υποστηρίγµατα µε τρόπο που να επιτρέπει την ανάληψη φορτίων θλίψης και εφελκυσµού! ιατρήσεις στη βάση στήριξης του Ρυθµιζόµενου υποστηρίγµατος: a... ø 18 mm a /06 NK

31 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Καλούπωµα τοιχίων Υποστήριγµα στοιχείων 340 a... ελαχ. 193 cm, µεγ. 341 cm b... ελαχ. 107 cm, µεγ. 157 cm Μετατροπή του Υποστηρίγµατος στοιχείων: Αντικαταστήστε την Κεφαλή υποστηριγµάτων () του Υποστηρίγµατος στοιχείων µε την Κεφαλή για το Frami-Ρυθµιζόµενο υποστήριγµα 260 (). Στερέωση στο δάπεδο Αγκυρώστε το Υποστήριγµα στοιχείων µε τρόπο που να επιτρέπει την ανάληψη φορτίων θλίψης και εφελκυσµού! ιατρήσεις στη βάση στήριξης του Υποστηρίγµατος στοιχείων: a b a... ø 26 mm b... ø 18 mm /06 NK 31

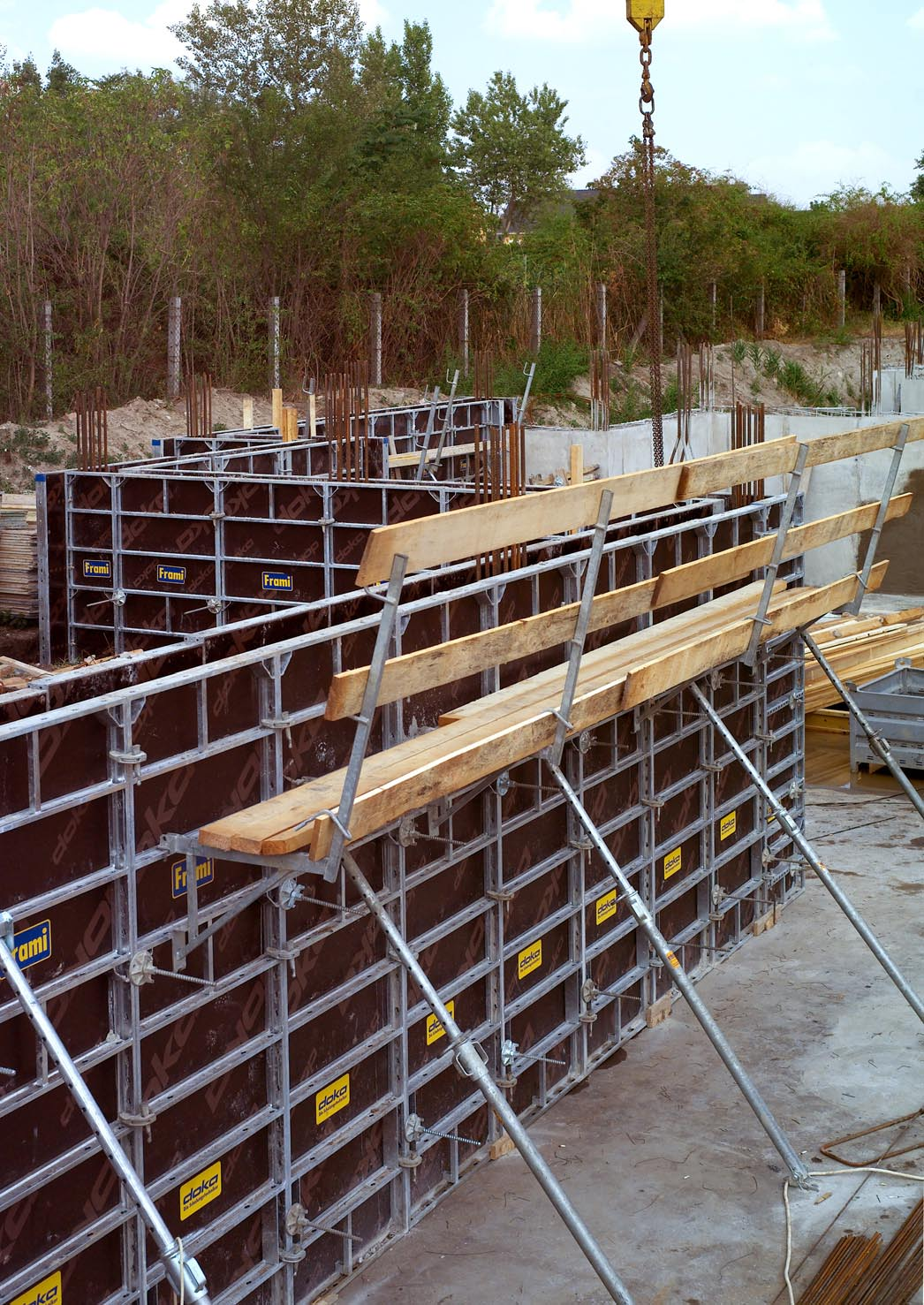

32 Καλούπωµα τοιχίων Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Σκαλωσιά σκυροδέτησης µε µεµονωµένους προβόλους µε Frami-Πρόβολο 60 Ο Frami-Πρόβολος 60 είναι ένας πρόβολος γενικής χρήσης για τη διαµόρφωση σκαλωσιών σκυροδέτησης (Πλάτος σκαλωσιάς 60 cm). Τάβλες δαπέδου και στηθαίου: Ανά τρέχον µέτρο σκαλωσιά απαιτούνται 0,6 m 2 τάβλες δαπέδου και 0,6 m 2 τάβλες στηθαίου (µε φροντίδα του εργολήπτη). Πάχος τάβλας για ανοίγµατα έως 2,50 m: Τάβλα στηθαίου ελαχ. /3 cm Τάβλες δαπέδου ελαχ. /5 cm Στερέωση της τάβλας δαπέδου: µε 3 βίδες µεντεσέδων βαρέως τύπου M 10x1 ανά πρόβολο (εκτός παραγγελίας). Με τον Frami-Πρόβολο 60 µπορούν να διαµορφωθούν σκαλωσιές σκυροδέτησης, που συναρµολογούνται εύκολα µε το χέρι. Προϋποθέσεις για την εφαρµογή: Η σκαλωσιά σκυροδέτησης µπορεί να αναρτηθεί µόνον σε κατασκευές ξυλότυπων µε αποδεδειγµένη στατική επάρκεια και δυνατότητα ανάληψης των αναµενόµενων φορτίων. Κατά την τοποθέτηση και γενικότερα κατά τη διάρκεια των εργασιών όλα τα στοιχεία πρέπει να στηρίζονται επαρκώς ώστε να µην µπορούν να ανατραπούν από ανεµοπιέσεις. Το όλο σύνολο πρέπει να έχει την ανάλογη ακαµψία. Ιδιαίτερη προσοχή πρέπει να δίνεται στους ισχύοντες κανονισµούς ασφαλείας. Eπιτρεπ. φορτία: 150 kg/m 2 Κλάση φορτίου 2 σύµφ. µε EN :03 Mεγ. ακτίνα φορτοϊκανότητας 1,50 m Οι πρόβολοι πρέπει να ασφαλίζονται κατά των ανεµοπιέσεων Κατακόρυφο στοιχείο (Ανάρτηση στο εγκάρσιο προφίλ) Frami-Πρόβολος 60 Κατακόρυφο στοιχείο Καρφίτσα ασφαλείας /06 NK

33 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Καλούπωµα τοιχίων Οριζόντιο στοιχείο (Ανάρτηση στο εγκάρσιο προφίλ) Πλαϊνές κουπαστές Όταν η σκαλωσιά σκυροδέτησης δεν καλύπτει περιµετρικά τους ξυλότυπους αλλά διακόπτεται θα πρέπει να προβλέπονται προστατευτικές Πλαϊνές κουπαστές. µε Προστατευτικό στηθαίο σχήµατος S Frami-Πρόβολος 60 Οριζόντιο στοιχείο Καρφίτσα ασφαλείας Κατακόρυφο ή Οριζόντιο στοιχείο (Ανάρτηση στο προφίλ πλαισίου) Προστατευτικό στηθαίο σχήµατος S b Τάβλα στηθαίου Frami-Πρόβολος 60 Το πλαϊνό στηθαίο αποτελείται από: 2 τεµ. Προστατευτικό στηθαίο σχήµατος S 3 τεµ. τάβλες στηθαίου ελαχ. 15/3 cm (µε φροντίδα του εργολήπτη) Προσαρµογή: Η στερέωση των ορθοστατών του προστατευτικού στηθαίου γίνεται µε ειδικά εξαρτήµατα και σφήνες στο δάπεδο της σκαλωσιάς σκυροδέτησης (Υψος στερέωσης από 2 έως 43 cm). Οι τάβλες του στηθαίου τοποθετούνται στις ειδικές υποδοχές των ορθοστατών και ασφαλίζονται µε ένα καρφί 28x65 η κάθε µία Βλ. επίσης "Οδηγίες τοποθέτησης και χρήσης του Doka-Προστατευτικού στηθαίου σχήµατος S". Frami-Πρόβολος 60 Οριζόντιο στοιχείο Καρφίτσα ασφαλείας /06 NK 33

34 Καλούπωµα τοιχίων Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Τοποθέτηση µε τον γερανό µε Frami-Αναρτήρες Οι Frami 270 τοποθετούνται µε τον γερανό µε απόλυτη ασφάλεια χάρη στo Frami-Αναρτήρα και την Doka- Τετραπλή αλυσίδα ανάρτησης 3, m. Ο αναρτήρας ασφαλίζει αυτόµατα µετά την ανάρτηση. Χειρισµός: Οι αναρτήρες αγκιστρώνουν πάντα στα ενδιάµεσα σηµεία σύνδεσης των στοιχείων, ώστε να αποφεύγονται µετατοπίσεις κατά τη µεταφορά τους. Εξαίρεση: Όταν τα στοιχεία είναι τοποθετηµένα οριζόντια, οι αναρτήρες αγκιστρώνουν επάνω στα εγκάρσια προφίλ. Σύνολα στοιχείων πρέπει να αναρτώνται συµµετρικά (στο κέντρο βάρους). Μεγ. γωνία κλίσης β: 30 Mεγ. φέρουσα ικανότητα: 500 kg / Frami- Αναρτήρας (πρακτική επιφάνεια ξυλότυπου περ. 15 m 2 µε 2 αναρτήρες) Προϋποθέσεις για την εφαρµογή: Οι Frami-Αναρτήρες χρησιµοποιούνται αποκλειστικά για την τοποθέτηση των Frami-Στοιχείων και των συνόλων τους. Η µεταφορά και τοποθέτηση στοιχείων άλλων κατασκευαστών απαγορεύεται αυστηρώς. Απαγορεύεται οποιαδήποτε άλλη χρήση εκτός από αυτή για την οποία προορίζονται! Οι αναρτήρες πρέπει να ελέγχονται πριν από κάθε χρήση τους µήπως παρουσιάζουν φθορές ή άλλες παραµορφώσεις (υπέρµετρη διαστολή). Απαγορεύεται επίσης να χρησιµοποιούνται όταν τα προφίλ τους είναι κτυπηµένα. Ποτέ µην αφαιρείτε τον ξυλότυπο από το µπετόν µε δύναµη (Υπερφόρτιση του γερανού)! Οι αναρτήρες πρέπει να επιθεωρούνται ετησίως από ειδικό τεχνικό. Επισκευές επιτρέπεται να εκτελούνται µόνον από τον κατασκευαστή! Προσοχή στις οδηγίες λειτουργίας! β... µεγ. 30 Πριν την τοποθέτηση: Αφαιρέστε όλα τα τµήµατα από τον ξυλότυπο και τις πλατφόρµες που δεν είναι καλά στερεωµένα. 1) Απασφαλίστε τον ασφαλιστικό µοχλό σηκώνοντάς τον προς τα πάνω. 2) Αγκιστρώστε τον αναρτήρα στο προφίλ του πλαισίου και ασφαλίστε τον ασφαλιστικό µοχλό προς τα κάτω (µε χρήση του ελατηρίου). Ελέγξτε οπτικά αν έχει ασφαλίσει ο αναρτήρας επάνω στο προφίλ του πλαισίου!ο ασφαλιστικός µοχλός πρέπει να είναι κλειστός! 3) Με την ανύψωση του γερανού προκαλείται αυτόµατη ασφάλιση λόγω του βάρους του φορτίου /06 NK

35 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Καλούπωµα τοιχίων Μεταφορά, στοίβαξη και αποθήκευση Παλετάρισµα των στοιχείων 1) Τοποθετήστε καδρόνια περ. 8,0 x 10,0 (Π x Υ) κάτω από το εγκάρσιο προφίλ. 2) έστε σφικτά τα καδρόνια και το κάτω πλαισιωτό στοιχείο µε ιµάντες. Προσοχή! Παλετάρετε το πολύ 10 στοιχεία το ένα πάνω στο άλλο (αντιστοιχεί σε ένα ύψος στοίβαξης συµπεριλαµβανοµένων και των καδρονιών περ. 100 cm). 3) έστε σφικτά όλη την στοίβα µε ιµάντες. Μεταφορά και αποθήκευση µε Frami Παλέτες Στις Frami-Παλέτες 1,m ή 1,50m µπορούν να αποθηκευτούν και µεταφερθούν Frami-Στοιχεία (κατακόρυφα και οριζόντια) Εσωτερικές και εξωτερικές γωνίες Γωνίες µε µεντεσέ Συµπληρωµατικές λαµαρίνες Συµπληρωµατικά ξύλα (µόνο δεµένα) µε τυποποιηµένα ύψη 1,m ή 1,50m Μεταφορά στοιχείων Frami µε ιµάντα µετεγκατάστασης Dokamatic 13,00m Ο ιµάντας µεταφοράς 13,00m αποτελεί ένα πολύ πρακτικό βοηθητικό µέσο για την εκφόρτωση και φόρτωση από το φορτηγό, και για την ανύψωση και µεταφορά στοιβαγµένων στοιχείων β... µεγ. 30 Μεγ. δυνατότητα ανάληψης φορτίου: 800 kg Προσοχή στις οδηγίες λειτουργίας! Μεταφορά και αποθήκευση µε lu- Framax- Παλέτες Στην lu-framax-παλέτα µπορούν να αποθηκευτούν και µεταφερθούν Frami-Πλαισιωτά στοιχεία 2,70m Μεγ. δυνατότητα ανάληψης φορτίου: 00 kg Προσοχή στις οδηγίες λειτουργίας! Μεγ. δυνατότητα ανάληψης φορτίου: 10 kg Προσοχή στις οδηγίες λειτουργίας! /06 NK 35

36 Καλούπωµα τοιχίων Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Doka-Συσκευασίες πολλαπλών χρήσεων Αξιοποιήστε τα πλεονεκτήµατα που σας προσφέρουν οι Doka-Συσκευασίες πολλαπλών χρήσεων στο εργοτάξιο. Η Doka προσφέρει δοκιµασµένα µέσα µεταφοράς και φύλαξης των εξαρτηµάτων της µε την παράδοσή τους σε συσκευασίες πολλαπλών χρήσεων. Συσκευασίες που δεν χρειάζεστε µπορείτε να τις στείλετε πίσω στην πλησιέστερη αντιπροσωπία. Doka-Κιβώτιο πολλαπλών χρήσεων 1,x0,80m Η ιδανική συσκευασία για όλα τα µικροεξαρτήµατα: έχει µεγάλη διάρκεια ζωής παλετάρεται µεταφέρεται µε ασφάλεια µε τον γερανό Στο Κιβώτιο πολλαπλών χρήσεων παραδίδονται π.χ.: Frami-Σφιγκτήρας Frami-Σφιγκτήρας ευθυγράµµισης Frami-Σφιγκτήρας συµπληρωµάτων Frami-Οδηγός στερέωσης 0,70m Frami-Εξάρτηµα στερέωσης Frami-Γωνία ξυλότυπου Frami-Σύνδεσµος Universal 5-12cm Doka-Κιβώτιο µικροεξαρτηµάτων Η πρακτική συσκευασία για αποθήκευση και µεταφορά: παλετάρεται µεταφέρεται µε ασφάλεια µε τον γερανό Όλα τα τεµάχια σύνδεσης και αγκύρωσης µπορούν να οργανωθούν µέσα σ αυτό το κιβώτιο και να αποθηκευτούν ή να παλεταριστούν. Μεγ. δυνατότητα ανάληψης φορτίου: 1000 kg Προσοχή στις οδηγίες λειτουργίας! Σετ τροχών Με απλή γρήγορη πίεση και σφίξιµο του σετ τροχών στο κιβώτιο µικροεξαρτηµάτων το κιβώτιο µετατρέπεται σε ένα ευέλικτο µεταφορικό καρότσι. Χάρη στο µικρό του πλάτος των 86 cm µπορεί να περάσει από οποιοδήποτε άνοιγµα πόρτας χωρίς κανένα πρόβληµα. Το Σετ τροχών αποτελείται από: 2 τεµ. ροδάκια για µεγάλο βάρος πλήρη () 2 τεµ. ροδάκια µονταρίσµατος πλήρη () Μεγ. δυνατότητα ανάληψης φορτίου: 1500 kg Προσοχή στις οδηγίες λειτουργίας! /06 NK

37 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Κυκλικοί ξυλότυποι Γρήγορο κυκλικό καλούπωµα µε τις Frami- Λαµαρίνες διαµόρφωσης τόξων τοποθετείτε τους πλαισιωτούς ξυλότυπους σε οποιαδήποτε κυκλική διάταξη! Με τις Frami-Λαµαρίνες διαµόρφωσης τόξων και τα στοιχεία του πλαισιωτού ξυλότυπου Frami µπορούν να κατασκευαστούν στρογγυλά τοιχία µε πολυγωνικές φόρµες. Κυκλικοί ξυλότυποι Στην πράξη οι κυκλικοί ξυλότυποι αποδεικνύονται ιδιαίτερα οικονοµικοί επειδή τα χρησιµοποιούµενα Frami-Πλαισιωτά στοιχεία αλλά και όλα τα άλλα εξαρτήµατα, όπως τα Υποστηρίγµατα στοιχείων και οι σκαλωσιές σκυροδέτησης ανήκουν στο ίδιο Frami-Π ρόγραµµα. Ετσι οι Κυκλικοί ξυλότυποι µε Frami-Λαµαρίνες διαµόρφωσης τόξων της Doka µπορούν να χρησιµοποιηθούν παντού, οικονοµικά και γρήγορα σε όλες τις στρογγυλές κατασκευές µπετόν /06 NK 37

38 Κυκλικοί ξυλότυποι Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Τοποθέτηση του κυκλικού ξυλότυπου Με τις Frami-Λαµαρίνες διαµόρφωσης τόξων συνδυάζονται απόλυτα τα Frami-Πλαισιωτά στοιχεία. Ετσι µπορείτε να καλουπώσετε στρογγυλά τοιχία κτιρίων µε οποιαδήποτε ακτίνα. Ελάχιστη εσωτερική ακτίνα: 1,80 m Όπως και στο καλούπωµα τοιχίων έτσι και εδώ για να συνδέσετε τις Frami- Λαµαρίνες διαµόρφωσης τόξων µε τα Frami-Πλαισιωτά στοιχεία αρκεί ο Frami- Σφιγκτήρας - και ένα κτύπηµα µε το σφυρί. Frami- Λαµαρίνες διαµόρφωσης τόξων Υψος 1,50 m a Πλάτη 0, m b 0,25 m c D 0,30 m E Frami-Λαµαρίνα διαµόρφωσης τόξων Frami-Ελασµα αγκύρωσης 0,40m Frami-Σφιγκτήρας D Γωνιακή πλακέτα αγκύρωσης 12/18 µε παξιµάδι πεταλούδα 15,0 E Frami-Πλαισιωτό στοιχείο a... cm, b cm, c cm Πλάτος Λαµαρίνας διαµόρφωσης τόξων ανάλογα µε τη χρήση: 0, m - Λαµαρίνα διαµόρφωσης εσωτερικών τόξων - Λαµαρίνα διαµόρφωσης εξωτερικών τόξων (για προσαρµογή µήκους) 0,25 m - Λαµαρίνα διαµόρφωσης εξωτερικών τόξων 0,30 m - Λαµαρίνα διαµόρφωσης εξωτερικών τόξων /06 NK

39 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Κυκλικοί ξυλότυποι Παράδειγµα καλουπώµατος Είδος κατασκευής: Στρογγυλή δεξαµενή Εσωτερική ακτίνα κατασκευής: 3,00 m Πάχος τοιχίου: 0, m D Απλοποιηµένη απεικόνιση, χωρίς λεπτοµέρειες αγκύρωσης και Υποστηρίγµατα στοιχείων. Frami-Λαµαρίνα διαµόρφωσης τόξων 0,m (για τον εσωτερικό ξυλότυπο) Frami-Λαµαρίνα διαµόρφωσης τόξων 0,25m (για τον εξωτερικό ξυλότυπο) Frami-Λαµαρίνα διαµόρφωσης τόξων 0,m (για προσαρµογή µήκους κατανέµεται οµοιόµορφα σε όλη την περίµετρο) D Frami-Πλαισιωτό στοιχείο 0,45m (Υπόδειξη: µέσα και έξω χρησιµοποιούνται πάντα στοιχεία ίδιου πλάτους) /06 NK 39

40 Κυκλικοί ξυλότυποι Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Λαµαρίνες διαµόρφωσης τόξων και αγκύρωση E a F D G a... µέγιστη µετατόπιση φουρκέτας = ± 2,5 cm Φουρκέτα 15,0mm Παξιµάδι πεταλούδα 15,0 Γωνιακή πλακέτα αγκύρωσης 12/18 D Frami-Λαµαρίνα διαµόρφωσης τόξων E Frami-Ελασµα αγκύρωσης 0,40m F Frami-Σφιγκτήρας G Frami-Πλαισιωτό στοιχείο Σε περίπτωση µεγαλύτερης µετατόπισης της φουρκέτας επιλέξτε το αµέσως µεγαλύτερο µέγεθος Λαµαρίνας διαµόρφωσης τόξων. Όταν ρυθµίζετε τις Frami- Λαµαρίνες διαµόρφωσης τόξων προσέχετε να περιστρέφετε οµοιόµορφα τους επάνω και κάτω εντατήρες! Λεπτοµέρεια στερέωσης του Frami- Ελάσµατος αγκύρωσης 0,40m: Frami-Ελασµα αγκύρωσης 0,40m Βάση και σύνδεσµος στήριξης για το Frami-Ελασµα αγκύρωσης 0,40m Frami-Λαµαρίνα διαµόρφωσης τόξων /06 NK

41 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Κυκλικοί ξυλότυποι Κλείσιµο ενός κυκλικού ξυλότυπου Οι επιφάνειες που υπολείπονται για να κλείσει ένας πλήρης κυκλικός ξυλότυπος µπορούν να κατασκευαστούν µε διάφορους τρόπους. Χρησιµοποιείτε περιµετρικά όσον το δυνατόν περισσότερα στοιχεία ίδιου πλάτους. Για να έχουµε µια όσον το δυνατόν πιο οµοιόµορφη κατανοµή των φορτίων στο Frami-Ελασµα αγκύρωσης 0,40m, πρέπει τα στοιχεία, που είναι τοποθετηµένα το ένα δίπλα στο άλλο, να µην αποκλίνουν µεταξύ τους από τις βασικές τους τυποποιηµένες διαστάσεις. Οπου υπάρχει ανοµοιόµορφη κατανοµή των φορτίων απαιτείται πρόσθετη αντιστήριξη. Το ίδιο ισχύει κυρίως εκεί όπου τα στρογγυλά τοιχία µετατρέπονται σε ευθύγραµµα και σε µετωπικά καλουπώµατα. Ιδιαίτερα στα στρογγυλά καλουπώµατα πρέπει να δίνεται µεγάλη προσοχή στην καλή αντιστήριξη και σκυροδέτηση. Συµπληρώµατα µε ξύλινες σφήνες D Ξύλινη σφήνα Frami-Σφιγκτήρας συµπληρωµάτων Γωνιακή πλακέτα αγκύρωσης 12/18 + παξιµάδι πεταλούδα 15,0 D Frami-Πλαισιωτό στοιχείο Συµπληρώµατα µε Frami-Πλαισιωτά στοιχεία Frami-Πλαισιωτό στοιχείο π.χ. 0,45m Frami-Πλαισιωτό στοιχείο π.χ. 0,60m Frami-Πλαισιωτό στοιχείο π.χ. 0,75m /06 NK 41

42 Κυκλικοί ξυλότυποι Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Προσδιορισµός του µεγ. πλάτους στοιχείου Σχηµατικό διάγραµµα ακτίναςκαµπύλης για τα διάφορα πλάτη στοιχείων Με το διάγραµµα µπορεί να προσδιοριστεί το µεγ. πλάτος των στοιχείων σε σχέση µε την ακτίνα και την επιτρεπόµενη απόκλιση του τόξου Καµπύλη (Απόκλιση τόξου) [cm] Ακτίνα [m] Ελάχιστο πάχος τοιχίου = cm Ελάχιστο πάχος τοιχίου = 15 cm a b E D a... Εξωτερική απόκλιση b... Εσωτερική απόκλιση ιδανικό σχήµα τόξου(εξωτερική ακτίνα) D ιδανικό σχήµα τόξου(εσωτερική ακτίνα) E Frami-Πλαισιωτό στοιχείο Παράδειγµα: Ακτίνα: 6,0 m επιτρεπ. απόκλιση τόξου: 1,0 cm => µεγ. πλάτος στοιχείου: 60 cm /06 NK

43 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Προσδιορισµός κατανοµής στοιχείων Κυκλικοί ξυλότυποι Κατασκευή: Παράδειγµα Εσωτερική ακτίνα [cm]: 580 Εξωτερική ακτίνα [cm]: 600 Επιτρεπ. απόκλιση τόξου [cm]: 1,0 Μήκος καλουπωµένου τοιχίου [cm]: 911 (1/4 της εσωτερικής περιµέτρου) Πλάτος στοιχείου: Προσδιορισµός του πλάτους στοιχείου µέσω της κατασκευαστικής ακτίνας και της επιτρεπόµενης απόκλισης τόξου στο σχηµατικό διάγραµµα ακτίνας-καµπύλης. Πλάτος Λαµαρίνας διαµόρφωσης τόξων για τον εσωτερικό ξυλότυπο: Τοποθετείτε στον εσωτερικό ξυλότυπο γενικά τη Λαµαρίνα διαµόρφωσης τόξων 0,m. Πλάτος στοιχείου = 60 cm Πλάτος Λαµαρίνας διαµόρφωσης τόξων = cm ριθµός ελασµάτων και στοιχείων για εσωτερικό καλούπωµα: ( Μήκος καλουπωµένου τοιχίου πλάτος στοιχείου ) / ( πλάτος στοιχείου + ) =... ( ) / ( 60 + ) = 10,64 Αριθµός Λαµαρίνας διαµόρφωσης τόξων = Στρογγυλεµένο αποτέλεσµα Πλάτη Λαµαρίνας διαµόρφωσης τόξων και αριθµός τους για τον εξωτερικό ξυλότυπο: Αριθµός Λαµαρίνας διαµόρφωσης τόξων = 11 Αριθµός στοιχείων = Αριθµός Λαµαρίνας διαµόρφωσης τόξων + 1 Αριθµός στοιχείων = 12 ( Εξωτερική ακτίνα / Εσωτερική ακτίνα ) ( Πλάτος στοιχείου + ) - Πλάτος στοιχείου =... ( 600 / 580 ) ( 60 + ) - 60 = 22,76 cm Πλάτος Λαµαρίνας διαµόρφωσης τόξων Επιλέξτε την αµέσως µικρότερη Λαµαρίνα διαµόρφωσης τόξων σαν "Tύπο ". "Tύπος " = cm Υπολογίστε τη διαφορά. ιαφορά = ( 22,76 cm - cm ) = 2,76 cm Αριθµός Λαµαρίνας διαµόρφωσης τόξων ( 1 - ( ιαφορά / 5 ) ) = ( 1 - ( 2,76 / 5 ) ) = 4,93 Αριθµός Λαµαρίνας διαµόρφωσης τόξων Αριθµός Λαµαρίνας διαµόρφωσης τόξων "Tύπος " = Στρογγυλέψτε το αποτέλεσµα "Tύπος " = 5 Αριθµός Λαµαρίνας διαµόρφωσης τόξων "Tύπος Β" = Αριθµός Λαµαρίνας διαµόρφωσης τόξων - Αριθµός Λαµαρίνας διαµόρφωσης τόξων "Tύπος " =... Επιλέξτε την αµέσως µεγαλύτερη Λαµαρίνα διαµόρφωσης τόξων σαν "Tύπο Β". Αριθµός Λαµαρίνας διαµόρφωσης τόξων "Tύπος Β" = 11-5 = 6 Πλάτος Λαµαρίνας διαµόρφωσης τόξων "Tύπος Β" = 25 cm /06 NK 43

44 Κυκλικοί ξυλότυποι Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Tοποθέτηση και ευθυγράµµιση / Σκαλωσιά σκυροδέτησης / Μεταφορά Τοποθέτηση και ευθυγράµµιση Τα Υποστηρίγµατα στοιχείων σταθεροποιούν τους ξυλότυπους απέναντι σε ανεµοπιέσεις και παράλληλα τους ευθυγραµµίζουν. Σηµαντική υπόδειξη: Τα στοιχεία του ξυλότυπου όταν τοποθετούνται πρέπει να είναι σε κάθε φάση των εργασιών ασφαλισµένα έτσι ώστε να µην µπορούν να ανατραπούν!τηρείτε τους ισχύοντες κανονισµούς ασφαλείας! Περισσότερες πληροφορίες βλ. κεφάλαιο "Βοηθητικά εξαρτήµατα". Σκαλωσιά σκυροδέτησης Με τους Frami-Προβόλους 60 () µπορεί να κατασκευαστεί µία σκαλωσιά σκυροδέτησης η οποία προσαρµόζεται παντού. Μεταφορά Με την ασφάλιση των µοχλών οι ξυλότυποι µπορούν να µεταφερθούν µε τον Frami-Αναρτήρα () σε µορφή τόξου Το µέγιστο µήκος της µεταφερόµενης µονάδας εξαρτάται µεταξύ άλλων και από την καθορισθείσα διάσταση της ακτίνας. Σε µεγάλες µεταφερόµενες µονάδες πρέπει να δίνεται µεγάλη προσοχή στην ακαµψία του συνόλου. Η ανάρτηση πρέπει να γίνεται κατακόρυφα χρησιµοποιείτε αλυσίδες ανάρτησης µεγάλου µήκους (Γωνία ανοίγµατος αλυσίδων β: µεγ. 60 ). Ασφαλίζετε καλά τους Frami-αναρτήρες, για να µην µπορούν να απαγκιστρωθούν! Περισσότερες πληροφορίες βλ. κεφάλαιο "Μεταφορά µε τον γερανό". Προσοχή στις οδηγίες λειτουργίας! Περισσότερες πληροφορίες βλ. κεφάλαιο "Σκαλωσιά σκυροδέτησης µε µεµονωµένους προβόλους" /06 NK

45 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Καλούπωµα υποστυλωµάτων µε Frami 270 Καλούπωµα υποστυλωµάτων Οι Πλαισιωτοί ξυλότυποι Frami 270 µπορούν να χρησιµοποιηθούν µε πολλούς τρόπους στο καλούπωµα υποστυλωµάτων: Στοιχεία Universal - ευέλικτη προσαρµογή σε διατοµές υποστυλωµάτων έως 65 x 65 cm σε κάνναβο των 5cm Συνδυασµός από Στοιχεία Universal και Π λαισιωτά στοιχεία - ιδιαίτερα οικονοµικοί για ορισµένες διατοµές υποστυλωµάτων Πλαισιωτά στοιχεία και Εξωτερικές γωνίες - για τις δύο διαστάσεις 30 και 45 cm Επιτρεπ. πίεση νωπού σκυροδέµατος: 80 kn/m /06 NK 45

46 Καλούπωµα υποστυλωµάτων Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Κατασκευή ξυλότυπων υποστυλωµάτων Υλικά κατασκευής D H Για την ακριβή ευθυγράµµιση των ξυλότυπων υποστυλωµάτων θα πρέπει να ακολουθείται η διάταξη των Υποστηριγµάτων στοιχείων που απεικονίζεται πιο πάνω. µε Στοιχεία Universal Η πρακτική διάτρηση ανά 5 cm ενδείκνυται ιδιαίτερα για το καλούπωµα υποστυλωµάτων. ιατοµές έως 65x65cm. Χάρη στα ύψη των στοιχείων 2,70 m, 1,50 m και 1, m είναι εφικτός κάνναβος των 30 cm. ιατοµές σε κάνναβο των 5 cm Υψος ξυλότυπου (H) Στοιχείο Universal () 2,70m 1,50m 1,m Οι αριθµοί αναφέρονται σε τεµάχια. Frami- Σφιγκτή ρας () Γωνιακός σύνδεσµ ος () Ροζέτα 15,0 (D) 1,m ,50m ,40m ,70m 4 3,00m ,60m ,90m ,m µε Στοιχεία Universal και Πλαισιωτά στοιχεία Ορισµένες διατοµές υποστυλωµάτων µπορούν να καλουπωθούν ιδιαίτερα οικονοµικά µε συνδυασµό των Στοιχείων Universal και των Πλαισιωτών στοιχείων υνατότητες διατοµών: Παράδειγµα: Υποστύλωµα 30 x 60 cm Στοιχείο Universal Frami-Γωνιακός σύνδεσµος ή Frami-Σύνδεσµος Universal 5-12cm Ροζέτα 15,0 a D Frami-Γωνιακός σύνδεσµος: µεγ. φορτίο εφελκυσµού: 15,6 kn (όταν χρησιµοποιείται σε Στοιχείο Universal) Οι διατρήσεις στον ξυλότυπο των Στοιχείων Universal πρέπει να καλύπτονται µε Frami- Τάπες πλαισίου a... έως 55cm σε κάνναβο των 5cm Παράδειγµα: Υποστύλωµα 35 x 60 cm Στοιχείο Universal Πλαισιωτό στοιχείο (µεγ. 0,60m) Frami-Γωνιακός σύνδεσµος ή Frami-Σύνδεσµος Universal 5-12cm D Ροζέτα 15, /06 NK

47 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Καλούπωµα υποστυλωµάτων Υλικά κατασκευής Frami-Σφιγκτήρας D Τριγωνικός πήχυς D E Υλικά κατασκευής H H Υψος Στοιχείο Universal () Πλαισιωτό στοιχείο () ξυλότυπου (H) 2,70m 1,50m 1,m 2,70m 1,50m 1,m 1,m 2 2 1,50m 2 2 2,40m 4 4 2,70m 2 2 3,00m 4 4 3,60m 6 6 3,90m ,m Παράδειγµα: Εξωτερικές γωνίες 2,70m µε Πλαισιωτά στοιχεία 0,45 x 2,70m Υψος στοιχεί ου (H) Πλαισιωτό στοιχείο () Εξωτερική γωνία () Frami- Σφιγκτή 2,70m 1,50m 1,m 2,70m 1,50m 1,m ρας () 1,m ,50m ,70m Οι αριθµοί αναφέρονται σε τεµάχια. Σκαλωσιά σκυροδέτησης µε Frami- Πρόβολο 60 Υψος ξυλότυπου (H) Frami- Σφιγκτήρας () Οι αριθµοί αναφέρονται σε τεµάχια. Γωνιακός σύνδεσµος (D) Ροζέτα 15,0 (E) 1,m 8 8 1,50m ,40m ,70m 3,00m ,60m ,90m ,m µε Εξωτερικές γωνίες και Πλαισιωτά στοιχεία Οι διαστάσεις 30 cm και 45 cm µπορούν να καλουπωθούν και µε Εξωτερικές γωνίες και Π λαισιωτά στοιχεία Παράδειγµα: Υποστύλωµα 45 x 45 cm Πλαισιωτό στοιχείο (µεγ. 45cm) Εξωτερική γωνία D Frami-Πρόβολος 60 (Τάβλες δαπέδου και στηθαίου µε φροντίδα του εργολήπτη) Προστατευτικό στηθαίο σχήµατος S (Τάβλες στηθαίου µε φροντίδα του εργολήπτη) Υπόδειξη: Οι τάβλες πρέπει να βιδώνονται από το κάτω µέρος µε πρόσθετη τάβλα. Περισσότερες πληροφορίες για τη διαµόρφωση µιας σκαλωσιάς σκυροδέτησης βλ. κεφάλαιο "Σκαλωσιά σκυροδέτησης µε µεµονωµένους προβόλους" /06 NK 47

48 Καλούπωµα θεµελίων Καλούπωµα θεµελίων Τα Frami-Στοιχεία µπορούν να χρησιµοποιηθούν και για το καλούπωµα θεµελίων. Αυτό είναι µεγάλο πλεονέκτηµα ιδίως όταν θέλετε να συνεχίσετε το καλούπωµα µε τα ίδια στοιχεία και για την κατασκευή των τοιχίων. Τα θεµέλια µπορούν να καλουπωθούν γρήγορα µε οριζόντια ή κατακόρυφα Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Frami-Στοιχεία. Για τη σύνδεση αρκούν οι Frami- Σφιγκτήρες και ένα κτύπηµα µε το σφυρί. Συµπληρώµατα µήκους και γωνίες καλουπώνονται µε τον ίδιον τρόπο όπως σε ένα κανονικό τοιχίο. Το καλούπωµα διευκολύνεται ιδιαίτερα µε τη χρήση πρακτικών πρόσθετων εξαρτηµάτων /06 NK

49 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Καλούπωµα θεµελίων Κατασκευή ξυλότυπων θεµελίων Οριζόντια Πλαισιωτά στοιχεία Αγκύρωση επάνω: µε Frami-Συνδετήρια λάµα () και Frami- Κλιπ () κάτω: µε Frami-Οδηγό στερέωσης ξυλότυπων θεµελίων () και Doka- ιάτρητη ταινία (D) Με τον τρόπο αυτόν αποφεύγονται αγκυρώσεις µέσα στο µπετόν. Frami-Συνδετήρια λάµα: επιτρεπ. φορτίο: 5,0 kn Frami-Κλιπ: επιτρεπ. δύναµη εφελκυσµού: 10,0 kn επιτρεπ. δύναµη διάτµησης: 5,0 kn επιτρεπ. ροπή κάµψης: 0,2 knm Frami-Οδηγός στερέωσης ξυλότυπων θεµελίων: επιτρεπ. φορτίο: 8,0 kn κάτω αγκύρωση Doka- ιάτρητη ταινία και Frami- Οδηγός στερέωσης ξυλότυπων θεµελίων: ορίζουν την απόσταση των στοιχείων επιτρέπουν πάχη τοιχίων σε κάνναβο των 5cm Αριθµός Doka- ιάτρητες ταινίες (βασικός κανόνας): οριζόντια στοιχεία έως 75 cm ύψος ξυλότυπου: 1 τεµ. ανά στοιχείο 1,m ή 1,50m - ακριβώς δίπλα στην ένωση των στοιχείων 2 τεµ. ανά στοιχείο 2,70m - jτο καθένα 60 cm δίπλα στην ένωση των στοιχείων οριζόντια στοιχεία έως 90 cm ύψος ξυλότυπου: 1 τεµ. ανά στοιχείο 1,m - ακριβώς δίπλα στην ένωση των στοιχείων 2 τεµ. ανά στοιχείο 1,50m - ακριβώς δίπλα στην ένωση των στοιχείων 3 τεµ. ανά στοιχείο 2,70m - 2 τεµ. το καθένα 60 cm δίπλα στην ένωση των στοιχείων - 1 τεµ. 150 cm δίπλα στην ένωση των στοιχείων Παράδειγµα Πλαισιωτό στοιχείο 0,90x1,50m E Doka- ιάτρητη ταινία 50x2,0mm 25m a mm b mm Z... Απαραίτητο µήκος: Πάχος τοιχίου + 40 cm επάνω αγκύρωση Frami-Συνδετήρια λάµα και Frami-Κλιπ: ορίζουν την απόσταση των στοιχείων επιτρέπουν πάχη τοιχίων από cm σε κάνναβο των 5 cm Αριθµός Frami-Συνδετήριες λάµες (βασικός κανόνας): οριζόντια στοιχεία 1,m και 1,50m: 2 τεµ. σε κάθε δεύτερο στοιχείο 1 τεµ. στο ενδιάµεσο στοιχείο 2 τεµ. στο πρώτο και τελευταίο στοιχείο οριζόντια στοιχεία 2,70m: 2 τεµ. σε κάθε στοιχείο D Frami-Συνδετήρια λάµα Frami-Κλιπ Frami-Οδηγός στερέωσης ξυλότυπων θεµελίων D Doka- ιάτρητη ταινία (εγκαταλειπόµενη) E Frami-Πλαισιωτό στοιχείο 0,90x1,50m Πλαισιωτό στοιχείο 0,90x2,70m /06 NK 49

50 Καλούπωµα θεµελίων Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Κατακόρυφα Πλαισιωτά στοιχεία Παραλλαγή 1 - µε Συνδετήρια λάµα και ιάτρητη ταινία επάνω: µε Frami-Συνδετήρια λάµα και Frami-Κλιπ κάτω: µε Frami-Οδηγό στερέωσης ξυλότυπων θεµελίων και Doka- ιάτρητη ταινία Πλάτος στοιχείου µεγ. ύψος σκυροδέτησης 0,90 m 1,00 m 0,75 m 1,10 m 0,60 m 1, m Αριθµός Frami-Συνδετήριες λάµες (βασικός κανόνας): κατακόρυφα στοιχεία 1,m: 1 τεµ. ανά στοιχείο - ακριβώς δίπλα στην ένωση των στοιχείων µός Doka- ιάτρητες ταινίες (βασικός κανόνας): κατακόρυφα στοιχεία 1,m: 1 τεµ. ανά στοιχείο - πάνω από την ένωση των στοιχείων Frami-Γωνία στερέωσης φουρκέτας Φουρκέτα ξυλότυπου 15,0 Ξύλινη αντιστήριξη Οριζόντια Στοιχεία Universal Αγκύρωση στο στοιχείο: µε σύστηµα φουρκέτας 15,0 Ετσι η αγκύρωση µπορεί να γίνει και πάνω από αρµοταινία. Προσοχή στο µεγ. ύψος φουρκέτας των 250 mm! Αντιστήριξη κατά των πιέσεων επάνω: µε Frami-Συνδετήρια λάµα () και Frami- Κλιπ () Παραλλαγή 2 µε Γωνία στερέωσης φουρκέτας Παράδειγµα επάνω: µε Frami-Γωνία στερέωσης φουρκέτας () και Σύστηµα µε φουρκέτες 15,0 () - έτσι η φουρκέτα µπορεί να τοποθετηθεί επάνω από το Πλαισιωτό στοιχείο (χωρίς να χρειάζονται πλαστικά σωληνάκια) - χωρίς τον κίνδυνο µετατόπισης των φουρκετών ή της Πλακέτας αγκύρωσης στο στοιχείο: µε σύστηµα φουρκέτας 15,0 Στοιχείο Universal 0,75x1,50m a... µεγ. ύψος αγκύρωσης = 250mm b mm D a b E Φουρκέτα ξυλότυπου 15, Θέση Frami-Γωνίας στερέωσης φουρκέτας(βασικός κανόνας): Frami-Συνδετήρια λάµα Frami-Κλιπ D Frami-Στοιχείο Universal E Αρµοταινία Πάντα πάνω από την ένωση των στοιχείων Στοιχείο Universal 0,75x2,70m Παράδειγµα a b a... µεγ. ύψος αγκύρωσης = 250mm b mm /06 NK

51 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Καλούπωµα θεµελίων Βοηθητικά µέσα ευθυγράµµισης µε Frami-Ρυθµιζόµενο υποστήριγµα 260 Με το Frami-Ρυθµιζόµενο υποστήριγµα 260 µπορούν τα στοιχεία του ξυλότυπου των θεµελίων να στηριχτούν και ευθυγραµµιστούν µε απόλυτη ασφάλεια. Σκαλωσιά εργασίας/ Αντιστήριξη µε Frami- Πλατφόρµα Για χαµηλούς ξυλότυπους η Frami-Πλατφόρµα αποτελεί την ιδανική λύση. Σκαλωσιά εργασίας και αντιστήριξη του ξυλότυπου τοποθετούνται σε µία φάση εργασίας. Τάβλες δαπέδου: Ανά τρέχον µέτρο σκαλωσιάς απαιτούνται 0,8 m 2 τάβλες δαπέδου (µε φροντίδα του εργολήπτη). Πάχος τάβλας για ανοίγµατα έως 2,50 m: Τάβλες δαπέδου ελαχ. /5 cm Eπιτρεπ. φορτία: 150 kg/m 2 Κλάση φορτίου 2 σύµφ. µε EN :03 Mεγ. ακτίνα φορτοϊκανότητας 1,50 m a... ελαχ. 1450mm Για περισσότερες πληροφορίες βλ.κεφάλαιο "Βοηθητικά εξαρτήµατα". a mm b ελαχ mm Η πλατφόρµα µπορεί επιπλέον να συµπληρωθεί µε στηθαίο 1,00m. Αυτοασφαλιζόµενη σύνδεση: Καρφίτσα ασφαλείας Αυτοασφαλιζόµενη σύνδεση Εγκάρσιο προφίλ του πλαισιωτού στοιχείου /06 NK 51

52 Μονόπλευροι ξυλότυποι Μονόπλευροι ξυλότυποι Mε τη Γωνία αντιστήριξης ή το Πλαίσιο αντιστήριξης Variabel µπορούν να χρησιµοποιηθούν τα συµπαγή Frami-Πλαισιωτά στοιχεία και σαν µονόπλευρος ξυλότυπος για το καλούπωµα τοιχίων. Εκεί όπου τα στοιχεία της µιας πλευράς του ξυλότυπου δεν µπορούν να αγκυρωθούν µε την απέναντι πλευρά, χρησιµοποιούνται για την ασφαλή ανάληψη των φορτίων του µπετόν, Γωνίες και Πλαίσια αντιστήριξης. Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Επιτρεπ. πίεση νωπού σκυροδέµατος: έως 2,70 m ύψος σκυροδέτησης: 50 kn/m² άνω των 2,70 m ύψος σκυροδέτησης: 40 kn/m² Η Doka προσφέρει 2 Τύπους για την αντιστήριξη των Frami-Πλαισιωτών στοιχείων: τη Γωνία αντιστήριξης - για ύψος σκυροδέτησης έως 1, m το Πλαίσιο αντιστήριξης Variabel - για ύψος σκυροδέτησης έως 3,60 m /06 NK

53 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Μονόπλευροι ξυλότυποι Υψος σκυροδέτησης έως 1, m µε Γωνία αντιστήριξης Η Γωνία σκυροδέτησης σας δίνει τη δυνατότητα να καλουπώσετε µε λίγα σχετικά µέσα τοιχία ύψους έως 1, m, όπως γίνονται τα περιµετρικά καλουπώµατα των πλακών δαπέδων, χωρίς φουρκέτες. Ετσι αποφεύγετε τις χρονοβόρες κατασκευές στο εργοτάξιο. Η σύνδεση ανάµεσα στα στοιχεία και τη Γωνία αντιστήριξης γίνεται µε Frami-Εξάρτηµα στερέωσης. Τα οριζόντια και κατακόρυφα φορτία που δηµιουργούνται από τις πιέσεις του µπετόν µεταφέρονται στο υπέδαφος. Η φέρουσα ικανότητα των Frami-Πλαισιωτών στοιχείων απαιτεί την ακόλουθη διάταξη Γωνιών αντιστήριξης: Υψος σκυροδέτησης έως 0,45 m έως 0,60 m από 0,60 m έως ύψος σκυροδέτησης 0,90 m a Αριθµός Γωνιών αντιστήριξης ανά στοιχείο 1 τεµ. 1 ή 2 τεµ. εναλλάξ 2 τεµ. ιαστασιολόγηση Υψος σκυροδέτησης H [m] Mεγ. ακτίνα φορτοϊκανότητας e [m] Kατακόρυφο φορτίο V [kn] ύναµη διάτµησης Q [kn] 0,30 3,00 0,00 3,40 0,45 3,00 0, 7,60 0,60 1,80 1,00 8,10 0,75 1,15 1,80 8,10 0,90 0,80 2,60 8,10 1,05 0,60 3,40 8,10 1, 0,45 4,10 8,10 Τα κατακόρυφα και οριζόντια φορτία (V και Q) αναλαµβάνονται µε κατάλληλα µέτρα. π.χ.: 2 ατσαλόκαρφα ανά Γωνία αντιστήριξης ή βίδωµα µε βύσµατα στη στρώση µπετόν καθαριότητας δεν απαιτείται προετοιµασία θέσεων για φουρκέτες. a... 0,90 m b... 1,50 m c... 0,75 m Γωνία αντιστήριξης Frami-Εξάρτηµα στερέωσης Αγκύρωση b c έως ύψος σκυροδέτησης 1, m a a... 1, m b... 0,90 m c... 0,75 m Γωνία αντιστήριξης Frami-Εξάρτηµα στερέωσης ρωση b c /06 NK 53

54 Μονόπλευροι ξυλότυποι Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Υψος σκυροδέτησης έως 3,60 m - µε Πλαίσιο αντιστήριξης Variabel Το πλαίσιο Αντιστήριξης Variabel σας δίνει τη δυνατότητα να κατασκευάσετε Πλαίσια αντιστήριξης, συνδυάζοντας τυποποιηµένα ελάσµατα πολλαπλών χρήσεων και πρόσθετα εξαρτήµατα. Τις δυνάµεις εφελκυσµού αναλαµβάνουν λοξές φουρκέτες. Λεπτοµερείς πληροφορίες (διαστασιολόγηση, ποσότητες υλικών, συναρµολόγηση, µεταφορά, αγκύρωση κτλ.) µπορείτε να βρείτε στις Πληροφορίες εφαρµογής "Doka-Π λαίσια αντιστήριξης". Περισσότερες πληροφορίες για τη λεπτοµερή µελέτη και διαστασιολόγησή τους δίνει η Doka- Αντιπροσωπεία της περιοχής σας. Λεπτοµέρειες συνδέσεων Αγκύρωση στην πλάκα δαπέδου Βασικοί κανόνες: 1. Θέση των Πλαισίων αντιστήριξης: - πάνω από κάθε ένωση των στοιχείων (µεγ. απόσταση 0,90 m) 2. Ελάχιστο µήκος των Ελασµάτων πολλαπλών χρήσεων WS10 Top50: - Πλάτος Μονάδας πλαισίων αντιστήριξης + 2 x 28 cm (προεξοχές σε κάθε πλευρά) 3. Αριθµός των Ελασµάτων πολλαπλών χρήσεων WS10 Top50: - 3 τεµ. έως ύψος ξυλότυπου 3,00 m - 4 τεµ. έως ύψος ξυλότυπου 3,60 m Θέση Ελασµάτων πολλαπλών χρήσεων WS10 Top50: - βλ. παραδείγµατα α... µεγ. 45 X... 16,0 cm Κεφαλή φουρκέτας Φουρκέτα µε σπασίµατα Στερέωση στοιχείων X H F G D E Frami-Πλαισιωτό στοιχείο D Ελασµα πολλαπλών χρήσεων WS10 Top50 E Πλαίσιο αντιστήριξης Variabel F Frami-Σύνδεσµος Universal 5-12cm G Ροζέτα15,0 H Εξάρτηµα σύνδεσης ελάσµατος µε πρόβολο Υπόδειξη: Αντί των τυποποιηµένων ελασµάτων πολλαπλών χρήσεων WS10 Top50 µπορούν να χρησιµοποιηθούν και Κύρια ελάσµατα WS10 Top /06 NK

55 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Μονόπλευροι ξυλότυποι Υψος σκυροδέτησης έως 3,00 m F G H D D H E a b c H Θέση Ελάσµατος πολλαπλών Υψος ξυλότυπου H [cm] χρήσεων [cm] a b c D Ελασµα πολλαπλών χρήσεων WS10 Top50 E F Πλαίσιο αντιστήριξης Variabel Frami-Σύνδεσµος Universal 5-12cm G Ροζέτα 15,0 H Εξάρτηµα σύνδεσης ελάσµατος µε πρόβολο Υψος σκυροδέτησης έως 3,60 m F d G H D I H D E a b c H Θέση Ελάσµατος πολλαπλών χρήσεων Υψος ξυλότυπου H [cm] [cm] a b c d 315 und ,5 345 und ,5 D Ελασµα πολλαπλών χρήσεων WS10 Top50 E F Πλαίσιο αντιστήριξης Variabel Frami-Σύνδεσµος Universal 5-12cm G Ροζέτα 15,0 H Εξάρτηµα σύνδεσης ελάσµατος µε πρόβολο I Πλαίσιο αντιστήριξης-επέκταση /06 NK 55

56 Γενικά Καθαρισµός και επεξεργασία Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Καθαρισµός Για να διατηρήσετε τις δαπάνες καθαρισµού των ξυλότυπων σε χαµηλά επίπεδα προσέξτε τις ακόλουθες οδηγίες: Μη χρησιµοποιείτε αιχµηρά ή κοφτερά αντικείµενα, συρµατόβουρτσες, κυκλοπαλµικά τριβεία ή βούρτσες για χύτρες. Αµέσως µετά το ξεκαλούπωµα ή πριν από κάθε σκυροδέτηση: Κάνετε επάλειψη της επιφάνειας του ξυλότυπου και των πλαϊνών µε µία πολύ λεπτή, οµοιόµορφη και οµοιογενή στρώση από αντικολλητικό υγρό (χωρίς να σχηµατίζονται δάκρυα επάνω στον ξυλότυπο)!! Υπερβολική δόση υγρού δηµιουργεί προβλήµατα στην επιφάνεια. Για τον καθαρισµό υπολειµµάτων από µπετόν συνιστούµε σπάτουλα ή ξύστρα. Μετά την σκυροδέτηση Υπολείµµατα από µπετόν επάνω στον ξυλότυπο πρέπει να καθαρίζονται αµέσως µε νερό (χωρίς πρόσµιξη άµµου). οκιµάστε πρώτα τη σωστή ποσότητα και χρήση του αντικολλητικού υγρού επάνω σε κάποιο τεµάχιο που δεν είναι ιδιαίτερο σηµαντικό για την κατασκευή. Επεξεργασία Όχι κτυπήµατα µε σφυρί στα προφίλ των πλαισίων Μην αφήνετε τα στοιχεία να πέφτουν ή να ανατρέπονται Σύνολα στοιχείων επιτρέπεται να στοιβάζονται το ένα πάνω στο άλλο, µόνο αν παρεµβάλλονται ενδιάµεσα ξύλινοι τάκοι () Ετσι αποφεύγεται ο τραυµατισµός των σανίδων του ξυλότυπου από τα συνδετικά εξαρτήµατα /06 NK

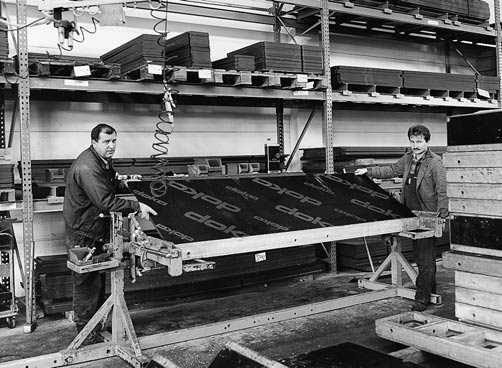

57 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Προσφορές Σέρβις Doka Γενικά Doka-Υπηρεσία συντήρησης εξοπλισµού Για να είναι οι ξυλότυποί σας πάντα έτοιµοι για το επόµενο έργο Η υπηρεσία συντήρησης εξοπλισµού της Doka αναλαµβάνει για σας ευχαρίστως τον έλεγχο, τον καθαρισµό και τη συντήρηση των Πλαισιωτών ξυλότυπών σας Doka. Οι ειδικευµένοι συνεργάτες της υπηρεσίας αυτής επαναφέρουν µε ειδικές συσκευές ταχύτατα και οικονοµικά τους ξυλότυπούς σας στην αρχική τους µορφή. Το πλεονέκτηµά σας: Εχετε πάντα έτοιµους ξυλότυπους για τοποθέτηση, οι οποίοι τώρα έχουν και µεγαλύτερη διάρκεια ζωής. Εκτός αυτού: µόνο µε καλά συντηρηµένους ξυλότυπους επιτυγχάνετε τέλειες επιφάνειες µπετόν. Οι ξυλότυποί σας καθαρίζονται σχολαστικά σε µοντέρνες εγκαταστάσεις µε µεθόδους που εξοικονοµούν ενέργεια και µε τεχνικές φιλικές προς το περιβάλλον. Κατόπιν τα στοιχεία ελέγχονται για να διαπιστωθεί αν εµφανίζουν φθορές και αν συµφωνούν µε τις αρχικές τους τυπικές διαστάσεις και εφόσον χρειαστεί συντηρούνται. Αν η επιφάνεια του ξυλότυπου είναι κατεστραµµένη, αυτή επισκευάζεται ή αντικαθίσταται. Εκπαίδευση πελατών Doka Μαθήµατα καλουπώµατος που αποφέρουν Οι εργασίες καλουπώµατος έχουν το υψηλότερο κόστος από όλες τις εργασίες µπετόν στο εργοτάξιο. Οι ξυλότυποι νέας τεχνολογίας βοηθούν στη συµπίεση του κόστους. Απαραίτητη προϋπόθεση όµως είναι και η βελτίωση της γενικότερης ροής των εργασιών καλουπώµατος. Για να το επιτύχετε δεν αρκούν µόνον καλύτεροι ξυλότυποι. Θα πρέπει να γνωρίζετε και πως χρησιµοποιούνται. Για τον σκοπό αυτό η Doka έχει καταρτίσει ένα εκπαιδευτικό πρόγραµµα για όλους όσους τους χρησιµοποιούν που βοηθά στην αύξηση της απόδοσης και τη θεαµατική µείωση του κόστους. Στις εκπαιδεύσεις πελατών Doka γίνεται επίσης αναφορά στον ιδανικό εξοπλισµό καλουπιών από πλευρά τεχνικής ασφάλειας και από πλευρά χειρισµού, µε αποτέλεσµα την αύξηση εργασιακής ασφάλειας στο εργοτάξιο. Το εκπαιδευτικό πρόγραµµα της Doka αξίζει της προσοχής σας. Το εκπαιδευτικό πρόγραµµα της Doka αξίζει της προσοχής σας /06 NK 57

58 Γενικά Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Μελέτη ξυλότυπων µε Tipos Οργάνωση εργασιών καλουπώµατος µε το πρόγραµµα Tipos-Doka Tο πρόγραµµα Tipos σχεδιάσθηκε ειδικά για σας, που θέλετε να οργανώσετε τις εργασίες σας µε το σύστηµα Doka. Ουσιαστικά πρόκειται για το ίδιο εργαλείο που χρησιµοποιούν και οι δικοί µας τεχνικοί στο καλούπωµα πλακών και τοιχείων. Πάντα µε τη σωστή ποσότητα ξυλότυπων και εξαρτηµάτων Απλό στη χρήση, γρήγορο και σίγουρο αποτέλεσµα Το απλό στη χρήση περιβάλλον λειτουργίας του σας επιτρέπει να δουλεύετε γρήγορα και αποτελεσµατικά. Από τη σχεδίαση της κάτοψης µέχρι και τον τελικό έλεγχο του ξυλότυπου έχετε πάντα το µεγάλο πλεονέκτηµα, ότι κερδίζετε χρόνο. Ένα πλήθος παραδειγµάτων από την πράξη εξασφαλίζει την οικονοµικότερη και αρτιότερη τεχνική λύση στο πρόβληµα καλουπώµατος, που σας απασχολεί. Ετσι δουλεύετε µε αίσθηµα ασφαλείας και βέβαια µειωµένο κοστολόγιο. Μπορείτε να δουλέψετε αµέσως µε πίνακες προµέτρησης ποσοτήτων, κατόψεις, προσόψεις, τοµές και προοπτικά. Η εξαιρετικά λεπτοµερής επεξεργασία των σχεδίων προσφέρει πολύτιµη βοήθεια στό χρήστη. Το Tipos-Doka υπολογίζει για τους Frami 270 µεταξύ άλλων: την κατανοµή των Πλαισιωτών στοιχείων τις αναγκαίες επεκτάσεις τα απαραίτητα συµπληρώµατα και εξαρτήµατα τις σκαλωσιές σκυροδέτησης, τα προστατευτικά στηθαία κτλ. Οι πίνακες ποσοτήτων, που συντάσσονται αυτόµατα, µεταφέρονται και σε άλλα προγράµµατα για περαιτέρω επεξεργασία. Οι ξυλότυποι και τα εξαρτήµατα που προµηθεύεστε ή αντικαθιστάτε την τελευταία στιγµή κοστίζουν συνήθως περισσότερο. Το πρόγραµµα αυτό προσφέρει πλήρεις πίνακες προµέτρησης ποσοτήτων καταργώντας έτσι τους αυτοσχεδιασµούς, αποτρέπει έγκαιρα τις οικονοµικές υπερβάσεις και διαχειρίζεται τα αποθέµατα σας µε τον καλύτερο τρόπο. Παράδειγµα λεπτοµερούς απεικόνισης ξυλότυπου και πλατφόρµας, τόσο σε κάτοψη, όσο και σε τρισδιάστατο /06 NK

59 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Συνοπτικός πίνακας [kg] Είδος Nr. [kg] Είδος Nr. Doka-Σύστηµα Πλαισιωτοί ξυλότυποι καλουπώµατος Frami 270 τοιχίων Frami 300 Frami-Πλαισιωτό στοιχείο 0,90x2,70m 75, Frami-Πλαισιωτό στοιχείο 0,75x2,70m 66, Frami-Πλαισιωτό στοιχείο 0,45x2,70m 48, Frami-Πλαισιωτό στοιχείο 0,30x2,70m 39, Frami-Πλαισιωτό στοιχείο 0,90x1,50m 43, Frami-Πλαισιωτό στοιχείο 0,75x1,50m 39, Frami-Πλαισιωτό στοιχείο 0,60x1,50m 35, Frami-Πλαισιωτό στοιχείο 0,45x1,50m 28, Frami-Πλαισιωτό στοιχείο 0,30x1,50m 23, Frami-Πλαισιωτό στοιχείο 0,90x1,m 37, Frami-Πλαισιωτό στοιχείο 0,75x1,m 31, Frami-Πλαισιωτό στοιχείο 0,60x1,m 28, Frami-Πλαισιωτό στοιχείο 0,45x1,m 22, Frami-Πλαισιωτό στοιχείο 0,30x1,m 18, Frami-Rahmenelement Ύψος: 9 cm Frami-Εξωτερική γωνία 2,70m 23, Frami-Εξωτερική γωνία 1,50m 12, Frami-Εξωτερική γωνία 1,m 11, Frami-ußenecke Γωνιακή διάσταση: 12 cm Frami-Γωνία µε µεντεσέ I 1,m 33, Frami-Γωνία µε µεντεσέ I 1,50m 40, Frami-Scharnierecke I Χρώµατος µπλε φούρνου Γωνιακή διάσταση: 24 cm Frami-Πλαισιωτό στοιχείο univ. 0,75x2,70m 80, Frami-Πλαισιωτό στοιχείο univ. 0,75x1,50m 46, Frami-Πλαισιωτό στοιχείο univ. 0,75x1,m 36, Frami-Universalelement Γωνίες µε µπλε σήµανση Ύψος: 9 cm Frami-Γωνία µε µεντεσέ 1,m 12, Frami-Γωνία µε µεντεσέ 1,50m 15, Frami-Scharnierecke Χρώµατος µπλε φούρνου Γωνιακή διάσταση: 10 cm Frami-Εσωτερική γωνία 2,70m cm 51, Frami-Εσωτερική γωνία 1,50m cm 30, Frami-Εσωτερική γωνία 1,m cm 25, Frami-Innenecke Γωνιακή διάσταση: cm Frami-Λα µαρίνα δια µόρφω. τόξων 0,x1,50m 21, Frami-Λα µαρίνα δια µόρφω. τόξων 0,25x1,50m 22, Frami-Λα µαρίνα δια µόρφω. τόξων 0,30x1,50m 23, Frami-ogenblech Χρώµατος µπλε φούρνου Frami-Έλασµα αγκύρωσης 0,40m 4, Frami-nkerriegel 0,40m Mπλε ακρυλικής βαφής /06 NK 59

60 Συνοπτικός πίνακας Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 [kg] Είδος Nr. [kg] Είδος Nr. Frami-Συµπληρωµατική λαµαρίνα 15 1,m 9, Frami-Συµπληρωµατική λαµαρίνα 15 1,50m 12, Frami-usgleichsblech Χρώµατος µπλε φούρνου Πλάτος: 21 cm Frami-Εξάρτηµα στερέωσης 1, Frami-Klemme Mήκος: 16 cm Frami-Σύνδεσµος universal 5-12cm 0, Frami-Universalverbinder 5-12cm Mήκος: 23 cm Frami-Συµπληρωµατικό ξύλο 10x9cm 2,70m 12, Frami-Συµπληρωµατικό ξύλο 5x9cm 2,70m 6, Frami-Συµπληρωµατικό ξύλο 3x9cm 2,70m 3, Frami-Συµπληρωµατικό ξύλο 2x9cm 2,70m 2, Frami-Συµπληρωµατικό ξύλο 10x9cm 1,50m 6, Frami-Συµπληρωµατικό ξύλο 5x9cm 1,50m 3, Frami-Συµπληρωµατικό ξύλο 3x9cm 1,50m 1, Frami-Συµπληρωµατικό ξύλο 2x9cm 1,50m 1, Frami-Passholz ιαφανές κίτρινο βερνίκι Frami-Γωνιακός σύνδεσµος 0, Frami-Eckverbinder Mήκος: 19 cm Συσκευασία: 60 Τεµ. Frami-Αναρτήρας 7, Frami-Umsetzbügel Πλάτος: 15 cm Ύψος: 21 cm Μεγ.βάρος µεταφοράς: 500 kg Προσοχή στις οδηγίες λειτουργίας! Frami-Γωνία ξυλότυπου 21mm 2, Frami-Γωνία ξυλότυπου 27mm 2, Frami-Schalhautwinkel Ύψος: 56 cm Frami-Ρυθµιζόµενο υποστήριγµα , Frami-Justierstütze 260 Mήκος: cm Τηρείτε τους ισχύοντες κανονισµούς τεχνικής ασφάλειας! Frami-Σφιγκτήρας 1, Frami-Spanner Mήκος: 11 cm Frami-Σφιγκτήρας ευθυγράµµισης 3, Frami-Richtspanner Mήκος: 62 cm Frami-Σφιγκτήρας συµπληρωµάτων 3, Frami-usgleichsspanner Mήκος: 40 cm Απαγορεύεται στις φυρκέτες η θερµοσυγκόλληση. Κινδυνος θραύσης! Frami-Οδηγός στερέωσης 0,70m 3, Frami-Οδηγός στερέωσης 1,25m 6, Frami-Klemmschiene Mπλε ακρυλικής βαφής Υποστήριγµα στοιχείων 340 χωρίς κεφαλή 24, Elementstütze 340 ohne Stützenkopf αποτελείται από: () Ρυθµιζόµενο υποστήριγµα , Mήκος: cm () Ρυθµιζόµενη πατοκολώνα 1 7, Mήκος: cm () Βάση υποστηριγµάτων σοιχείων 2, Mήκος: cm Πλάτος: 11 cm Ύψος: 10 cm Τρόπος παράδοσης: διπλωµένη Τηρείτε τους ισχύοντες κανονισµούς τεχνικής ασφάλειας! Κεφαλή Frami-υποστηρίγµατος στοιχείων 260 1, Strebenkopf f. Frami-Justierstütze 260 Πλάτος: 9 cm Ύψος: 14 cm /06 NK

61 Πλροφορίες για τους χρήστες Doka-Πλαισιωτοί ξυλότυποι Frami 270 Συνοπτικός πίνακας [kg] Είδος Nr. [kg] Είδος Nr. Υποστήριγµα στοιχείων , Elementstütze 340 αποτελείται από: () Κεφαλή υποστηριγµάτων 3, τεµ. Mήκος: 40,8 cm Πλάτος: 11,8 cm Ύψος: 17,6 cm () Βάση υποστηριγµάτων σοιχείων 2, Mήκος: cm Πλάτος: 11 cm Ύψος: 10 cm () Ρυθµιζόµενο υποστήριγµα , Mήκος: cm (D) Ρυθµιζόµενη πατοκολώνα 1 7, Mήκος: cm Τρόπος παράδοσης: διπλωµένη Τηρείτε τους ισχύοντες κανονισµούς τεχνικής ασφάλειας! Κουπαστή 1,00m 3, Geländer 1,00m Mήκος: 124 cm Σωλήνας σκαλωσιάς 48,3mm 1,00m 4, Σωλήνας σκαλωσιάς 48,3mm 1,50m 6, Σωλήνας σκαλωσιάς 48,3mm 2,00m 8, Σωλήνας σκαλωσιάς 48,3mm 2,50m 10, Σωλήνας σκαλωσιάς 48,3mm 3,00m 12, Σωλήνας σκαλωσιάς 48,3mm 3,50m 14, Σωλήνας σκαλωσιάς 48,3mm 4,00m 16, Σωλήνας σκαλωσιάς 48,3mm 4,50m 18, Σωλήνας σκαλωσιάς 48,3mm 5,00m, Σωλήνας σκαλωσιάς 48,3mm 5,50m 22, Σωλήνας σκαλωσιάς 48,3mm 6,00m 24, Σωλήνας σκαλωσιάς 48,3mm...m 4, Gerüstrohr 48,3mm Frami-Πρόβολος 60 7, Frami-Konsole 60 Mήκος: 98 cm Ύψος: 157 cm Τηρείτε τους ισχύοντες κανονισµούς τεχνικής ασφάλειας! Σύνδεση σωλήνα σκαλωσιάς 0, Gerüstrohranschluss Ύψος: 7 cm Προσαρµογή ρακόρ 48mm 50 0, nschraubkupplung 48mm 50 Παξιµάδι: 22 mm Προστατευτικό στηθαίο σχήµατος S 11, Schutzgeländerzwinge S Ύψος: cm Frami-Τάπα αγκύρωσης 0, Frami-nkerstopfen Καφέ ιάµετρος: 3 cm Frami-Τάπα πλαισίου 0, Frami-bdeckstopfen Καφέ ιάµετρος: 2 cm Frami-Πλατφόρµα 14, Frami-Standkonsole Mήκος: 103 cm Ύψος: cm Τηρείτε τους ισχύοντες κανονισµούς τεχνικής ασφάλειας! Framax-Τριγωνική προσθήκη 2,70m 0, Framax-Dreikantleiste 2,70m Frami-Γωνία στερέωσης φουρκέτας 0, Frami-nkerhaltewinkel /06 NK 61
