1 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ Π Ε Ρ Ι Φ Ε Ρ Ε Ι Α Α Τ Τ Ι Κ Η Σ ΗΜΟΣ ΧΑΛΑΝ ΡΙΟΥ ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ ΦΙΛ. ΛΙΤΣΑ 29 & ΑΓ. ΓΕΩΡΓΙΟΥ ΧΑΛΑΝ ΡΙ _ Τ.Κ ΤΗΛ.: ΕΡΓΟ: «ΙΑΜΟΡΦΩΣΗ ΠΛΑΤΕΙΑΣ ΣΤΟΝ Κ.Χ ΤΟΥ ΗΜΟΥ ΧΑΛΑΝ ΡΙΟΥ» Α.Μ.: 01/16 ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ: ,00 ΤΕΥΧΟΣ ΠΡΟΜΕΤΡΗΣΕΩΝ ΟΙΚΟ ΟΜΙΚΩΝ ΕΡΓΑΣΙΩΝ σελ. 1

2 ΓΕΝΙΚΑ ΣΤΟΙΧΕΙΑ ΑΠΟ ΤΑ ΑΡΧΙΤΕΚΤΟΝΙΚΑ ΣΧΕ ΙΑ Εµβαδόν οικοπέδου και περιµετρικών οδών: 4440 µ2 Εµβαδόν οικοπέδου Κ.Χ.: 2740 µ2 Εµβαδόν περιµετρικών οδών και πεζοδροµίων ( )= 1700 µ2 Περίµετρος οικοπέδου: 245 µµ Εµβαδόν φυτεύσεων (χλοοτάπητας+ κηπευτικό χώµα- ζαρντινιέρες): 1730 µ2 Στον προϋπολογισµό οι ποσότητες προσαυξάνονται κατά ~10% ΟΜΑ Α Α Οι φορτοεκφορτώσεις και µεταφορές περιλαµβάνονται στην τιµή (βλ γενικοί όροι τιµολογίου) Α.1.1 ΓΕΝΙΚΕΣ ΕΚΣΚΑΦΕΣ σε εδάφη γαιώδη ηµιβραχώδη Μέσο βάθος εκσκαφής 0,3µ. Στις περιµετρικές οδούς η αποξήλωση της ασφάλτου (φριζάρισµα) προσµετράται χωριστά, αλλά υπολογίζεται εκσκαφή 10 σε έδαφος βραχώδες για αφαίρεση ασφάλτου και επιπλέον 15 εκ για την υπόβαση ( ) Χ Χ0.15= 1180 µ3 Σύνολο 1200 µ3 Α.1.2 ΓΕΝΙΚΕΣ ΕΚΣΚΑΦΕΣ σε έδαφος βραχώδες χωρίς χρήση εκρηκτικών Μέσο βάθος εκσκαφής 0,3µ. Εκτιµάται ότι µια ελάχιστη επιφάνεια είναι βραχώδης, ενδεικτικά 100τµΧ0.3= 30 µ3. Οι περιµετρικές οδοί έχουν προµετρηθεί ως βραχώδης επιφάνεια 1060Χ0.10=106µ3. +50Χ0.1= 5µ3 Σύνολο 140 µ3 Α.1.3 ΕΚΣΚΑΦΗ ΘΕΜΕΛΙΩΝ ΚΑΙ ΤΑΦΡΩΝ Για την περιµετρική περίφραξη και τα περιµετρικά τοιχία (250µ): 0.5µ Χ0.8 =0.4µ2: 0.4Χ250= 100µ3 Για υποστυλώµατα- τοιχία (170µ): 0.6Χ0.8=0.48µ2: 0.48Χ170= 81.6µ3 Για κερκίδες (17.5 τµ): βάθος 1.10= =19.2µ3 Για τις ζαρντινιέρες (55µ): η εκσκαφή έχει προµετρηθεί στο Α.1.1&2 Για την υπόβαση στην εσωτερική πλατεία- διαδροµές (385µ): (επιπλέον από τη γενική εκσκαφή) 0.1Χ385= 38.5µ3 Βάση έδρασης προκατασκευασµένων κρασπέδων (βλ. Ε.1.31) διατοµή σκάµµατος (0.30Χ0.5) πλάτος 0.15τµ. Μήκος 470µ= 70.5 µ3 Για λοιπές εσκαφές/ ελλείψεις/ προσαυξήσεις 35 µ3 ΣΥΝΟΛΟ: = µ3 Μόνο γι αυτό το άρθρο µετρώνται χωριστά οι φορτοεκφορτώσεις σε µηχανικά µέσα µε το άρθρο 1.5. (Στα Ο Ο περιλαµβάνεται στην τιµη). Η µεταφορά περιλαµβάνεται στην τιµή µε * Α.1.4 ΑΠΟΞΕΣΗ ΑΣΦΑΛΤΙΚΟΥ Ο ΟΣΤΡΩΜΑΤΟΣ (ΦΡΕΖΑΡΙΣΜΑ) ΣΕ ΒΑΘΟΣ ΕΩΣ 8 CM σελ. 2

3 1060 µ2 (η εκσκαφή αποζηµιώνεται µε το Α.1.2). Επιπλέον για την οδό Αγράµπελης 50µ2 Α.1.5 ΦΟΡΤΟΕΚΦΟΡΤΩΣΗ ΠΡΟΪΟΝΤΩΝ ΕΚΣΚΑΦΩΝ ΜΕ ΜΗΧΑΝΙΚΑ ΜΕΣΑ Μόνο για τα άρθρα ΟΙΚ 1.3 (εκσκαφές τάφρων) 350 µ3 Α.1.6 ΧΕΙΡΟΝΑΚΤΙΚΗ ΙΑΚΙΝΗΣΗ Η διακίνηση των προϊόντων θα γίνει κυρίως µε µηχανικά µέσα. Ενδεικτικά προβλέπονται 100 t10m (περιλαµβάνεται και η φορτοεκφόρτωση στο καροτσάκι µε τα χέρια) Α.1.8 ΕΠΙΧΩΣΕΙΣ ΜΕ ΠΡΟΪΟΝΤΑ ΕΚΣΚΑΦΩΝ Από τις εκσκαφές χρησιµοποιείται το 60% για τη θεµελίωση: 305Χ0.6= 183 µ3 Για τον περιβάλλοντα χώρο 30%: 1332Χ0.3=400µ3 Επιπλέον µ3 (από ηλεκτροµηχανολογικές εργασίες) ΣΥΝΟΛΟ: = 600 µ3 Α.1.10 ΚΑΘΑΙΡΕΣΗ ΜΕΜΟΝΩΜΕΝΩΝ ΣΤΟΙΧΕΙΩΝ ΚΑΤΑΣΚΕΥΩΝ ΑΠΟ ΑΟΠΛΟ ΣΚΥΡΟ ΕΜΑ Για καθαίρεση και αποµάκρυνση για τα υφιστάµενα περιµετρικά κράσπεδα Κ.Χ. + απέναντι πεζοδροµίων περιµετρικών οδών και υφιστάµενων ρείθρων διατοµής συνολικής 0.126µ2 για µέτρα µήκους= = 470µ Σύνολο 63µ3 Α.1.11 ΑΠΟΞΗΛΩΣΗ ΠΛΑΚΟΣΤΡΩΣΕΩΝ ΠΕΖΟ ΡΟΜΙΟΥ Για τα πεζοδρόµια των οδών Κυβέλης (90µ), Ηρακλείτου (60µ) και Αγράµπελης (90µ)= 240Χ1.0= 240µ2 Α.1.12 O Ο Γ1.1 ΥΠΟΒΑΣΗ Ο ΟΣΤΡΩΣΙΑΣ ΜΕΤΑΒΛΗΤΟΥ ΠΑΧΟΥΣ Για τις περιµετρικές οδούς µε τελική διάστρωση από κυβόλιθο Πάχος στρώσης: 0.15µ. 1060Χ 0.15= 159 µ3 2 πλατώµατα στην Κυβέλης 200 TMX0.1= 20 µ3 Λοιπές Προσαυξήσεις 20 µ3 ( ) Σύνολο 200 µ3 Α ΘΡΑΥΣΤΟ ΥΛΙΚΟ Καλά πατηµένο όπου χρειάζεται (πεζοδρόµια) Ενδεικτικά 200τµΧ0.1= 60µ3 ΣΥΝΟΛΟ: 20µ3 ΟΜΑ Α Β (οι διατοµές και τα µήκη προκύπτουν από τα ηλεκτρονικά σχέδια) Β.1.14 ΣΚΥΡΟ ΕΜΑ ΚΑΘΑΡΙΟΤΗΤΑΣ C8/10 Ζώνη 1 µ Χ 0.1µ= 0.1µ2 για την περιµετρική περίφραξη και τα περιµετρικά τοιχία (185+60=245µ)= 245Χ0.1= 24.5 µ3 0.5 µ για τα εσωτερικά τοιχία (175µ) και τις ζαρντινιέρες (50µ) = 0.5Χ225= 11.25µ = µ3 σελ. 3

4 Β.1.15 ΣΚΥΡΟ ΕΜΑ C12/15 Για υπόβαση στην εσωτερική πλατεία- διαδροµές: 493τµΧ0.12= 60µ3 2 πλατώµατα στην Κυβέλης 200 TMX0.12= 24 µ3 Για τα θεµέλια των οργάνων (20τεµ), φωτιστικών (10τεµ στο χώµα) 0.5Χ0.5Χ0.5= 30Χ0.125=3.75µ3 Για τα περιµετρικά πεζοδρόµια: 360µ2Χ 0.12=43.2 Σύνολο Σύνολο :107µ3 Β.1.16 ΣΚΥΡΟ ΕΜΑ C16/20 Κερκίδες- αµφιθέατρο: ( ιατοµή κερκίδων ~ 0,97µ2 και ιατοµή τοιχίου ~ 0,48µ2 ) 0,97µ2*17µµ+0,48µ2*(2,25+3,15)µµ= 19,00 µ3 Τοιχία περιµετρικής περίφραξης (διατοµή εµβαδού Μ.Ο~ 0.13τµ): 190µ Χ 0.13τµ= 24,70 µ3 Περίφραξη παιδικής χαράς (διατοµή εµβαδού Μ.Ο~ 0.13τµ): 67µ Χ 0.13τµ= 8,7 µ3 Ζαρντινιέρες στις περιµετρικές οδούς: 50µΧ0.3µ2= 15,0 µ3 Τοιχία πάγκων: 18τεµΧ0.35µ2Χ 0.1µ= 0.63 µ3 Κρήνη: 2.1µΧ0.5µ2= 1.05 µ3 Βάση έδρασης προκατασκευασµένων κρασπέδων (βλ. Ε.1.31) διατοµή 0.05τµ Μήκος 470µ= 23.5µ3 Λοιπά/ ελλείψεις/ προσαυξήσεις 15µ3 ΣΥΝΟΛΟ: = 107,6µ3 Β.1.17 ΣΚΥΡΟ ΕΜΑ C20/25 Πλάκα περιµετρικών οδών: 1060τµΧ0.2µ= 212µ3 Τοιχία οδού Κυβέλης ύψους 0.90µ από το τελ. δάπεδο (διατοµή εµβαδού ~ 0.45τµ) µε επένδυση λιθοδοµής & καπάκι από εµφανές σκυρόδεµα: 0,45µ 2 *(7+5Χ Χ3+9)µµ=0,45µ2*59µµ= µ3 Εσωτερικά τοιχία µε επένδυση λιθοδοµής: ( )Χ0.8+10Χ Χ0.45+(6+3)Χ0.3= = 35.0 µ3 Κολώνες Η= 2.70: 11Χ 0,2Χ0,2Χ2.70= 1,2µ3 Λοιπά/ ελλείψεις/ προσαυξήσεις 15µ3 ΣΥΝΟΛΟ: 19,0+26,55+35,0+1,2+24,7+8,7+15= 290,0 µ3 Β.1.18 ΞΥΛΟΤΥΠΟΙ ΣΥΝΗΘΩΝ ΧΥΤΩΝ ΚΑΤΑΣΚΕΥΩΝ Για τις διαδροµές- όπου δεν ορίζονται από τοιχία αλλά εγκιβωτίζονται σε σκυρόδεµα- 350µΧ0.2 70m2 Κερκίδες αµφιθέατρο (περίµετρος τυπικής τοµής κερκίδων ~ 8,8µ και περίµετρος τυπικής τοµής τοιχίου ~ 4µ): (8,8-0,5-2*0,6-0,25-0,6-0,35-4*0,15)*17+(4-2*0,5-2*0,25-2*0,15)*(2,25+3,15)=102µ2 σελ. 4

5 Τοιχία οδού Κυβέλης 59µµ, ύψους 0.90µ από το τελ. άπεδο + 40εκ θεµελίωση: 2Χ59Χ1.30= µ2 Εσωτερικά τοιχία- πέργολες: 11 Κολώνες Η= 2.70 µε τη θεµελίωση: 11Χ 0.2Χ4Χ2.70= 23.76µ2 Τοιχία Η= 2.70 µε τη θεµελίωση: 2Χ( )Χ2.7= 194.4µ2 Τοιχία Η= 0.60 µε τη θεµελίωση: 2Χ( )Χ0.6= 27.6µ2 Τοιχία Η= 1.30 µε τη θεµελίωση: 2Χ4Χ1.3= 10.4µ2 Βάση έδρασης προκατασκευασµένων κρασπέδων (βλ. Ε.1.31) ύψους 15 εκ και µήκος 470µ= 2Χ0.15Χ470= 0.3Χ470= 141µ2 Λοιπά/ ελλείψεις/ προσαυξήσεις 21µ2 ΣΥΝΟΛΟ: , ,0= 745 µ2 Β.1.19 ΞΥΛΟΤΥΠΟΙ ΕΜΦΑΝΩΝ ΣΚΥΡΟ ΕΜΑΤΩΝ Ζαρντινιέρες στις περιµετρικές οδούς: 2Χ50µΧ0.7= 70 µ2 Τοιχία πάγκων: 2Χ18Χ0.4Χ0.5= 7µ2 Καπάκια τοιχίων: = 100µ 2Χ100Χ0.15= 30 µ2 Κρήνη: 2Χ 2.1Χ 1.4= 6 µ2 Κερκίδες- αµφιθέατρο: 4X17X0.15+2*(2,25+3,15)*0,15= 11 µ2 Τοιχία περιµετρικής περίφραξης 190µ ύψους 0.50 εκ: 2Χ 190 Χ 0.5= 190 µ2 Περίφραξη παιδικής χαράς: 2Χ67Χ0.5= 67 µ2 ΣΥΝΟΛΟ: = 381,0 µ2 Β ΑΠΟΣΤΑΤΕΣ ΣΙ ΗΡΟΠΛΙΣΜΟΥ ΣΚΥΡΟ ΕΜΑΤΩΝ (ανά m2 επιφανείας ξυλοτύπου) Β.1.18&Β.1.19= µ2 ΣΥΝΟΛΟ: 1126 µ2 Β.1.21 ΙΑΜΟΡΦΩΣΗ ΕΓΚΟΠΩΝ ΚΑΙ ΕΣΟΧΩΝ ΣΕ ΕΠΙΦΑΝΕΙΕΣ ΑΠΟ ΕΜΦΑΝΕΣ ΣΚΥΡΟ ΕΜΑ Τοιχία περιµετρικής περίφραξης: 190µ Κερκίδες- αµφιθέατρο: 17µΧ4+(2,25+3,15)*2= 79µ Περίφραξη παιδικής χαράς: 67µ Ζαρντινιέρες στις περιµετρικές οδούς: 50µ Τοιχία πάγκων: 18Χ0.5=9µ Καπάκια τοιχίων: = 100µ Κρήνη: 2.1µ ΣΥΝΟΛΟ: 2Χ ( )= 970 µ Β.1.22ΓΑΡΜΠΙΛΟ ΕΜΑΤΑ. ΓΙΑ ΓΑΡΜΠΙΛΟ ΕΜΑ ΤΩΝ 250 KG ΤΣΙΜΕΝΤΟΥ/M3 Για τις εσωτερικές οδεύσεις και την πλατεία όπου υπάρχει ανισοσταθµία µεταξύ κυβόλιθου και πλακών 5 εκ επιπλέον της λάσπης (=400µ2 πλακόστρωσης*0.05)= 20.0 µ3 σελ. 5

6 Β1.24 ΧΑΛΥΒ ΙΝΟΙ ΟΠΛΙΣΜΟΙ B500C (S500s) Βάρος Φ8: kg/m Βάρος Φ10: kg/m Βάρος Φ12: kg/m Κολώνες Η= 2.70: 11Χ 2.70*4Φ12+11*2,7/0,15*UΦ8= 11*2,7*4*0,888+11*18*0,395= 184kg Κερκίδες- αµφιθέατρο: [5Φ10+7Φ12]*17µ+3,7µΦ10*17/0,2+1,4µ*UΦ8*17/0,10+3Φ10*(3,15+2,25)+Φ10*0,6 *(3,15+2,25)/0,50=[5*0,617+7*0,888]*17+3,7*0,617*85+1,4*0,395*170+3*0,617*5,4+ 0,617*0,6*10,8=26, ,2+10+4= 355kg ΣΥΝΟΛΙΚΟ ΒΑΡΟΣ: kg B 1.25 ΟΜΙΚΑ ΠΛΕΓΜΑΤΑ B500C (S500s) Βάρος Σχάρας Φ10/15: 4.11 kg/m2 Βάρος Σχάρας Φ10/12,5: 6.28 kg/m2 Βάρος Σχάρας Φ10/20: 3.08 kg/m2 Βάρος Σχάρας Φ12/15: 5.92 kg/m2 Βάρος Σχάρας Φ12/20: 4.44 kg/m2 Πλάκα παιδικής χαράς Φ10/20: ( )*3,08= 515kg Πλάκα πεζοδροµίου πλατείας & διπλό πλέγµα περιµετρικών οδών Φ10/20: ( )τµΧ3,08= kg Ζαρντινιέρες στις περιµετρικές οδούς Φ10/20: 2*50µΧ0.7*3.08= 216kg Τοιχία πάγκων Φ10/20: 2*18Χ0.5*3.08= 55kg Κρήνη Φ10/20: 2*2.1Χ1.4= 19kg Τοιχία οδού Κυβέλης 59µµ ύψους 0.90µ από το τελ. δάπεδο Φ10/20: 2*0.9*(7+5Χ Χ3+9)µµ*3.08=2*0.9*59*3.08= 327kg Εσωτερικά τοιχία Φ10/20: Τοιχία Η= 2.70 µε τη θεµελίωση: 2Χ( )Χ2.7*3.08= 600kg Τοιχία Η= 0.60 µε τη θεµελίωση: 2Χ( )Χ0.6*3.08= 85kg Τοιχία Η= 1.30 µε τη θεµελίωση: 2Χ4Χ1.3*3.08= 32kg Τοιχία περιµετρικής περίφραξης Φ10/20:2*190µ Χ 0.50*3.08= 585kg Περίφραξη παιδικής χαράς Φ10*20: 2*67µ Χ 0,50*3,08= 206kg Κερκίδες- αµφιθέατρο: 17µµ*[1.5*Φ10/12,5+2*1.65*Φ10/ *Φ12/15]+( )µµ*(0.50*Φ12/15+ 2*1.65*Φ10/20)=17*( )+5,4*( )=394+71= 465kg Πέδιλα θεµελίωσης τοιχίων συνολικού µήκους ( )µµ=429µµ και µέσου πλάτους 0,6µ σχάρα Φ12/15 429*0,6*5,92= 1524kg σελ. 6

7 ΣΥΝΟΛΙΚΟ ΒΑΡΟΣ (~20% αλληλεπικαλύψεις πλεγµάτων) : 1.2*( )= 14720kg ΟΜΑ Α Γ Γ Υ ΡΟΧΡΩΜΑΤΙΣΜΟΙ ΕΠΙΦΑΝΕΙΩΝ ΣΚΥΡΟ ΕΜΑΤΟΣ (ΓΙΑ ΕΜΦΑΝΕΣ ΣΚΥΡΟ ΕΜΑ- σε συνεννόηση µε την επίβλεψη για το αν τελικά θα χρειαστεί να γίνει ή όχι) Ζαρντινιέρες στις περιµετρικές οδούς: 50µΧ0.65= 32.5 µ2 Τοιχία πάγκων: 2Χ18Χ0.7= 25.2 µ2 Καπάκια τοιχίων: = 100µ 100Χ( )= 100Χ0.8 = 80.0 µ2 Κρήνη: 2Χ2.1Χ 1.4= 6.0 µ2 Κερκίδες- αµφιθέατρο: 4X17X0.65+(2,25+3,15)*0.8= = 48.5 µ2 Τοιχία περιµετρικής περίφραξης 190µ ύψους 0.15 & πλάτους 20εκ:190 Χ 0.5= 95 µ2 Περίφραξη παιδικής χαράς: 67Χ( )= 67Χ0.8= 53.6 µ2 ΣΥΝΟΛΟ: = µ2 Γ.1.27 ΑΣΤΑΡΙ (Σε συνεννόηση µε την επίβλεψη για το αν τελικά θα χρειαστεί να γίνει ή όχι) Βλ. Γ.1.26 ΣΥΝΟΛΟ: µ2 Γ.1.28 ΕΛΑΙΟΧΡΩΜΑΤΙΣΜΟΙ ΚΟΙΝΟΙ ΣΙ ΗΡΩΝ ΕΠΙΦΑΝΕΙΩΝ Προτεινόµενος κωδικός: RAL 7042 Σιδηροκατασκευή περιµετρικής περίφραξης 190µ (βλ. Λ1) µε ορθοστάτες από διπλή λάµα 10Χ80µµ ύψους 80 εκ. αν 90εκ. και 5 βέργες Φ15 σε κάθε µονάδα 90 εκ. Ορθοστάτες: (190/0.9Χ2=) 422 τεµ Χ 0.18Χ0.8µ2= 60.8 µ2 Βέργες: 190Χ5Χ 2πρ= 950Χ2Χ3,14Χ0.015/2= 45 µ2 Σύνολο 105µ2 Σιδηροκατασκευή περιµετρικής περίφραξης παιδικής χαράς 67µ σε πλαίσιο ύψους 80 εκ. µε κατακόρυφες λάµες 25Χ2mm ανά 50χιλ, µε ράβδους ανά 10 εκ, γαλβανισµένες και βαµµένες σε αποχρώσεις RAL. Λάµες 25Χ2µµ ανά 5 εκ: (67/0.05=) 1340τεµΧ 0.09Χ0.8= 96.5µ2 Ράβδοι (βέργες) Φ10 ανά 10 εκ (0.8/.1= 8):8Χ67= 536µΧ2Χ3.14Χ0.05= 168µ2 Σύνολο περίφραξης παιδικής χαρας: 264.8µ2 Καγκελόπορτες παιδικής χαράς (4 διπλές, ύψους 0.85, µήκους 1.90) µε πλαίσιο από κοιλοδοκό 5Χ5 και βέργες Φ15 κατακόρυφες (6Χ0.75) και οριζόντιες (3Χ1.70): 4Χ {[( )Χ0.05Χ4+4Χ(0.85Χ0.05Χ4)] + [(6Χ0.75)+(3Χ1.70)]Χ2π0.015}= 4Χ[( )+ 0.9]= 9.2 µ2 Σύνολο περίφραξης + καγκελοπορτών : = 379µ2 Πέργολα (βλ. σχ. Λ2): 2Χ5.5ΧΙΡΕ 120= 11Χ( 0.064Χ Χ2)= Χ3ΧΙΡΕ160= 6Χ( 0.082Χ4+0.16Χ2)= 3.88 σελ. 7

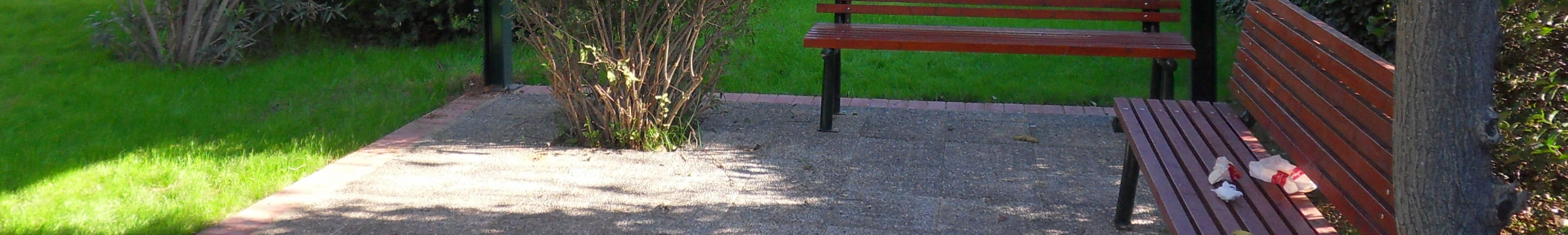

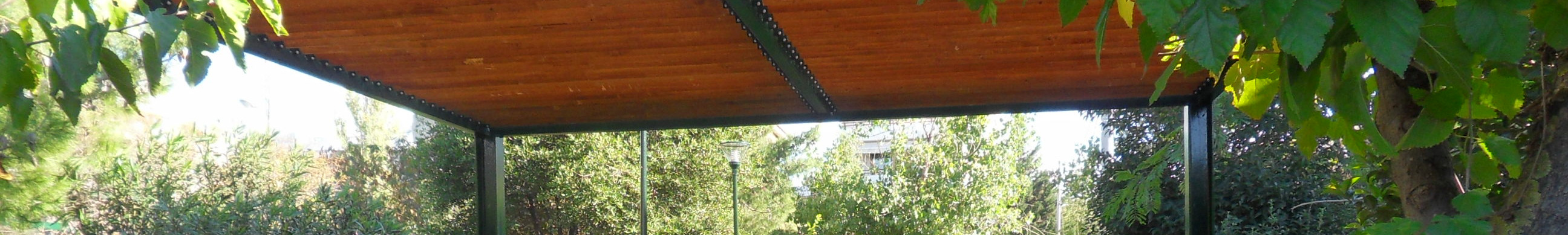

8 Σύνολο: = 9.34 µ2 Πέργολα Κεντρική (βλ. σχ. Λ3): 3Χ8ΧΙΡΕ 120= 24Χ( 0.064Χ Χ2)= Χ5.5ΧΙΡΕ160= 22Χ( 0.082Χ4+0.16Χ2)= Σύνολο: = 26.2 µ2 Πέργολα Κεντρική µικρή: 3Χ5.5ΧΙΡΕ 120= 16.5Χ(0.064Χ Χ2)= Χ5.5ΧΙΡΕ160= 16.5Χ( 0.082Χ4+0.16Χ2)= 10.7 Σύνολο: = µ2 Σύνολο περγολών: = 54.42µ2 ΣΥΝΟΛΟ: = 433.5µ2 (τα φωτιστικά σώµατα και ο αστικός εξοπλισµός παραλαµβάνονται βαµµένα) Γ ΒΕΡΝΙΚΟΧΡΩΜΑΤΙΣΜΟΙ ΞΥΛΙΝΩΝ ΕΠΙΦΑΝΕΙΩΝ Πέργολα (βλ. σχ. Λ2, Λ3): 24 περσίδες µήκους 2.40µ διατοµής 0.02µΧ0.17µ= 24Χ2Χ 0.17Χ2.4=19.58µ2 Πέργολα Κεντρική (βλ. σχ. Λ3): 78 περσίδες µήκους 2.40µ διατοµής 0.02µΧ0.17µ= 78Χ2Χ 0.17Χ2.4=63.64µ2 Πέργολα Κεντρική µικρή: 54 περσίδες µήκους 2.40µ διατοµής 0.02µΧ0.17µ= 54Χ2Χ 0.17Χ2.4=44.06µ2 ΣΥΝΟΛΟ ΠΕΡΣΙ ΩΝ ΑΠΟ ΠΕΡΓΟΛΕΣ: = µ2 Παγκάκια: 23 τεµ. επιφάνειας ( ) Χ2.0= 1.9= 23Χ2Χ1.9= 87.4µ2 ΣΥΝΟΛΟ: = µ2 Γ ΑΝΤΙΓΡΑΦΙΣΤΙΚΕΣ ΕΠΑΛΕΙΨΕΙΣ (ANTIGRAFFITI) ΜΟ. Βλ. Γ.1.26 ΣΥΝΟΛΟ: µ2 Γ ΕΠΑΛΕΙΨΗ ΜΕ ΕΛΑΣΤΟΜΕΡΕΣ ΑΣΦΑΛΤΙΚΟ ΙΑΛΥΜΑ Για τις ζαρντινιέρες στην οδό Κυβέλης: πλαϊνές όψεις περιµέτρου µ και ύψους 0.5µ: 47.2Χ 0.5=23.6 µ2, Βάσεις: τµ= 25.65µ = 50.25µ2 Κερκίδες αµφιθεάτρου (βλ. σχ. Λ3) : 23µ Χ1.05= 24.15µ2 Για περιµετρική περίφραξη- χώµα και περίφραξη παιδικής χαράς σε Η~ 0.3µ = 257Χ0.3= 77.1µ2 Για λοιπά τοιχία από σκυρόδεµα που βρίσκονται σε επαφή µε το χώµα: 50τµ ΣΥΝΟΛΟ: = 201.5µ2 σελ. 8

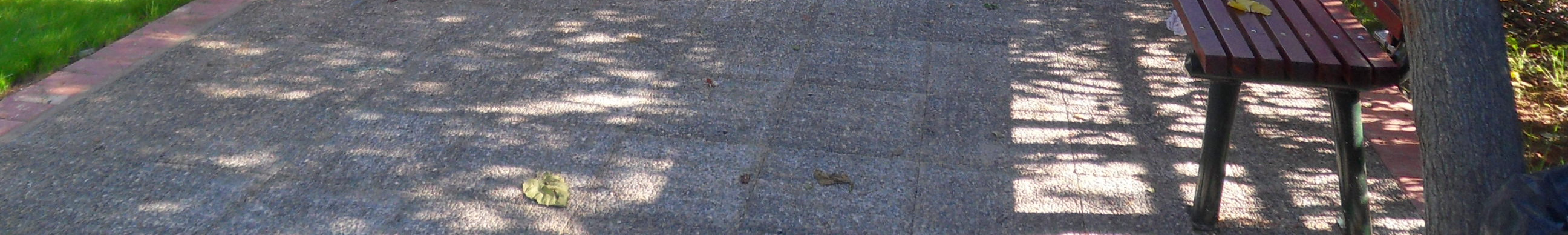

9 ΟΜΑ Α Η απορροή όµβριων εντός πλατείας θα γίνεται επιφανειακά. Οι ποσότητες για τους αγωγούς όµβρων (δίκτυα υδραυλικά) στις οδούς Κυβέλης & Αγράµπελης προσµετρώνται σε ξεχωριστό τεύχος προµετρήσεων. ΟΜΑ Α Ε Ε.1.32 ΠΡΟΧΥΤΑ ΚΡΑΣΠΕ Α Για τα υφιστάµενα περιµετρικά κράσπεδα Κ.Χ. + απέναντι πεζοδροµίων περιµετρικών οδών = = 470µ Ε.1.33 ΠΛΑΚΟΣΤΡΩΣΕΙΣ ΜΕ ΠΛΑΚΕΣ ΑΠΟ ΣΚΥΡΟ ΕΜΑ ΙΑΣΤΑΣΕΩΝ 40X40 CM (πλάκες πεζοδροµίου 40Χ40 και πλάκες όδευσης τυφλών 40Χ40) Πεζοδρόµια- Περιβάλλων χώρος KX: 355 (εκ των όποιων 55 τµ για όδευση τυφλών) Πεζοδρόµια έναντι ΟΤ: 122 (Κυβέλης) (Αγράµπελης) + 42 Ντάλιας = 310µ2 Όλες οι εσωτερικές διαδροµές και οδεύσεις: 450τµ ΣΥΝΟΛΟ: (470Χ0.1)+450= = 1068µ2 Ε.1.34 ΙΑΣΤΡΩΣΕΙΣ ΜΕ ΕΓΧΡΩΜΟΥΣ ΚΥΒΟΛΙΘΟΥΣ ΕΞΩΤΕΡΙΚΩΝ ΧΩΡΩΝ Για τους περιµετρικούς δρόµους χρώµατος γκρι: 23.5Χ Χ8= = µ2 2 πλατώµατα Κυβέλης 200 µ2 Φιλέτα από κόκκινους κυβόλιθους, όπως φαίνεται στα σχέδια: 390Χ0.2+ [31Χ Χ4+ 20Χ2+ 2.4Χ6]= = ΣΥΝΟΛΟ: = µ2 Ε ΕΛΑΣΤΙΚΑ ΠΛΑΚΙ ΙΑ (παιδικής χαράς) Ε= = 168.7µ2 ΣΥΝΟΛΟ= µ2 Το πάχος των πλακιδίων (από 4 εως 9 εκ) εξαρτάται από το ύψος πτώσης του οργάνου, άρα θα καθοριστεί από την εταιρεία που θα προµηθεύσει τα όργανα. Ε.1.36 ΙΑΜΟΡΦΩΣΗ ΟΨΕΩΝ ΕΜΠΛΕΚΤΩΝ ΛΙΘΟ ΟΜΩΝ Τοιχία οδού Κυβέλης 59µ, ύψους 0.90µ από το τελ. δάπεδο (-15εκ. καπάκι) µε επένδυση λιθοδοµής στις 2 όψεις= 2Χ0.75Χ59= 94.4µ Εσωτερικά τοιχία- πέργολες: 11 Κολώνες Η= 2.40: 11Χ1.2Χ4= 52.8 µ2 Τοιχία Η= 2.40: 2Χ( )Χ2.4= µ2 Τοιχία Η= 0.45 (-0.15 καπάκι): 2Χ( )Χ0.3= 13.8 µ2 Τοιχία Η= 0.90 (-0.15 καπάκι): 2Χ4Χ0.75= 6.0 µ2 Κερκίδες αµφιθεάτρου (βλ. Λ3): 3Χ11µΧ0.25+ τοιχίο 23µΧ Χ1.05: = ΣΥΝΟΛΟ: = µ2 σελ. 9

10 Ε1.37 ΙΑΣΤΡΩΣΕΙΣ ΛΕΠΤΟΥ ΛΙΘΟΣΥΝΤΡΙΜΜΑΤΟΣ (ΡΙΖΑΚΙ) Καλά πατηµένο ριζάκι για την πλατεία και τα πλατώµατα στην οδό Κυβέλης (60µ2). Πάχος στρώσης έως: 0.10µ: 60Μ2Χ0.1= 6µ3 ΣΥΝΟΛΟ = 6.0 µ3 ΟΜΑ Α ΣΤ ΣΤ ΠΕΡΓΚΟΛΕΣ ΚΑΙ ΠΑΡΕΜΦΕΡΕΙΣ ΚΑΤΑΣΚΕΥΕΣ ΑΠΟ ΞΥΛΕΙΑ ΡΥΟΣ Πέργολα (βλ. σχ. Λ2, Λ3): 24 περσίδες µήκους 2.40µ διατοµής 0.02µΧ0.17µ= 24Χ0.02Χ0.17Χ2.4= 0.19µ3 Πέργολα Κεντρική (βλ. σχ. Λ3): 78 περσίδες µήκους 2.40µ διατοµής 0.02µΧ0.17µ= 78Χ0.02Χ0.17Χ2.4=0.64µ3 Πέργολα Κεντρική µικρή: 54 περσίδες µήκους 2.40µ διατοµής 0.02µΧ0.17µ= 54Χ0.02Χ 0.17Χ2.4=0.45µ3 ΣΥΝΟΛΟ ΠΕΡΣΙ ΩΝ ΑΠΟ ΠΕΡΓΟΛΕΣ: = 1.28µ3 Παγκάκια: 23 τεµ. µήκους 2µ: ( )Χ0.05X2 = 23Χ0.95Χ0.05X2= 2.18µ3 ΣΥΝΟΛΟ: = 3.46µ3 ΣΤ ΦΕΡΟΝΤΑ ΣΤΟΙΧΕΙΑ ΑΠΟ ΣΙ ΗΡΟ ΟΚΟΥΣ Η ΚΟΙΛΟ ΟΚΟΥΣ ΥΨΟΥΣ Η ΠΛΕΥΡΑΣ ΕΩΣ 160 MM ΙΡΕ 120: 10.4 κγ/µ ΙΡΕ 160: 15.8 κγ/µ Πέργολα (βλ. σχ. Λ2): 2Χ5.5ΧΙΡΕ 120= 11Χ10.4= 114.4κγ 2Χ3ΧΙΡΕ160= 6Χ15.8=94.8 κγ Σύνολο: = κγ σελ. 10

11 Πέργολα Κεντρική (βλ. σχ. Λ3): 3Χ8ΧΙΡΕ 120= 24Χ10.4=249.6 κγ 4Χ5.5ΧΙΡΕ160= 22Χ15.8= κγ Σύνολο: = κγ Πέργολα Κεντρική µικρή: 3Χ5.5ΧΙΡΕ 120= 16.5Χ10.4= κγ 3Χ5.5ΧΙΡΕ160= 16.5Χ15.8= κγ Σύνολο: = κγ ΣΥΝΟΛΟ: = κγ ΣΤ ΘΥΡΕΣ ΣΙ ΗΡΕΣ ΠΕΡΙΦΡΑΞΗΣ (από σχέδια) Β= 3.6κγ/µ για κοιλοδοκό ή στρογγυλή διατοµή Φ05 πάχους 2.5µµ Βέργες Φ15: 1.13κγ/µ Καγκελόπορτες παιδικής χαράς (4 διπλές, ύψους 0.85, µήκους 1.90) µε πλαίσιο από κοιλοδοκό 5Χ5 και βέργες Φ15 κατακόρυφες (6Χ0.75) και οριζόντιες (3Χ1.70): 4Χ{[(2Χ1.90)µΧ3.6κγ/µ+(4Χ0.85)µΧ3.6κγ/µ)]+[(6Χ0.75)+(3Χ1.70)]Χ1.13}= 4Χ[( ) ]κγ= 146.9κγ ΣΥΝΟΛΟ: κγ ΣΤ ΣΙ ΗΡΑ ΚΙΓΚΛΙ ΩΜΑΤΑ (ΠΕΡΙΦΡΑΞΗ ΟΙΚΟΠΕ ΟΥ) Λάµα 10χιλΧ80εκ: 6.8κγ/µ Βέργες Φ15: 1.13κγ/µ Λάµα 2.5χιλΧ80εκ: 1.7 κγ/µ Βέργες Φ10: 0.75 κγ/µ Σιδηροκατασκευή περιµετρικής περίφραξης 190µ (βλ. Λ1) µε ορθοστάτες από διπλή λάµα 10Χ80µµ ύψους 1µ (µε τη θεµελίωση) ανά 90εκ. και 5 βέργες Φ15 σε κάθε µονάδα 90 εκ. Ορθοστάτες: (190 /0.9Χ2=) 422τεµ Χ 6.8Χ1= κγ Βέργες: 190 Χ5Χ 1.13 = 795Χ1.13= κγ Σύνολο περίφραξης: κγ Σιδηροκατασκευή περιµετρικής περίφραξης παιδικής χαράς 67µ σε πλαίσιο ύψους 80 εκ. µε κατακόρυφες λάµες 25Χ2mm ανά 50χιλ, µε ράβδους ανά 10 εκ. Λάµες 25Χ2µµ ανά 5 εκ: (67/0.05=) 1340τεµΧ 1.7κγ/µ=2278κγ Ράβδοι (βέργες) Φ10 ανά 10 εκ (0.8/.1=8):8Χ67= 536µΧ0.75= 402κγ Σύνολο περίφραξης παιδικής χαράς: 2680κγ ΣΥΝΟΛΟ: κγ+2680κγ= 6450χγ ΣΤ.1.43 KΟΛΩΝΑΚΙΑ- ΕΜΠΟ ΙΑ ΕΠΙ ΤΟΥ ΠΕΖΟ ΡΟΜΙΟΥ Στα περιµετρικά πεζοδρόµια µήκους 300µ ανά 1.20µ= 250τεµ των 19κγ το καθενα= 4700κγ * ΟΣΑ ΑΡΘΡΑ ΕΝ ΑΝΑΦΕΡΟΝΤΑΙ ΠΡΟΚΥΠΤΟΥΝ ΑΠΟ ΤΑ ΣΧΕ ΙΑ ΩΣ ΤΕΜΑΧΙΑ Ή ΑΠΛΑ ΜΕ ΓΡΑΜΜΙΚΗ ΜΕΤΡΗΣΗ Ή ΑΦΟΡΟΥΝ ΑΜΕΛΗΤΕΕΣ ΠΟΣΟΤΗΤΕΣ σελ. 11

12 ΟΙ ΣΥΝΤΑΞΑΝΤΕΣ Ε. ΧΡΥΣΟΧΟΐ Η, Αρχ. Μηχανικός Α. ΜΑΡΑΚΟΜΙΧΕΛΑΚΗΣ, Πολ. Μηχ. ΧΑΛΑΝ ΡΙ, ΝΟΕΜΒΡΙΟΣ 2016 Η ΠΡΟΪΣΤΑΜΕΝΗ Η ΙΕΥΘΥΝΤΡΙΑ ΤΜΗΜΑΤΟΣ ΤΕΧΝΙΚΗΣ ΥΠΗΡΕΣΙΑΣ ΜΕΛΕΤΩΝ Ε. ΧΡΥΣΟΧΟΐ Η, Κ. ΝΟΤΑ Αρχ. Μηχανικός Τοπογρ. Μηχανικός Γ. ΜΥΛΩΝΑΚΗΣ, Τοπογρ. Μηχανικός σελ. 12
