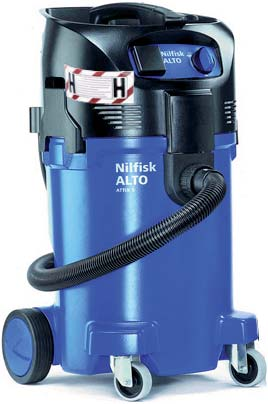

ATTIX 30 H / M / PC / XC ATTIX 50 H / M / PC / XC

Transcript

1 TTIX 30 H / M / PC / XC TTIX 50 H / M / PC / XC Operating Instructions

2 TTIX H/M Περιεχόμενα 1 Σημαντικές υποδείξεις ασφάλειας 2 Περιγραφή 3 Πριν από τη θέση σε λειτουργία 4 Χειρισμός/ λειτουργία 5 Τομείς εφαρμογής και μέθοδοι εργασίας 6 Μετά από την εργασία 7 Συντήρηση 8 Παραμέληση βλάβων 9 Διάφορα Στοιχεία χειρισμού εδίο χειρισμού Συναρμολόγηση συσκευής Αφαίρεση εξαρτημάτων από τη συσκευασία Στερέωση στηρίγματος σωλήνα αναρρόφησης στο σωλήνα αναρρόφησης Χειρισμός Τοποθέτηση φιλτρόσακου ασφαλείας Τοποθέτηση σάκου Συνδέσεις Σύνδεση σωλήνα αναρρόφησης Ηλεκτρική σύνδεση Ενεργοποίηση συσκευής Διακόπτης 0-I Διακόπτης auto-0-i Ρύθμιση ισχύος αναρρόφησης Λειτουργία αυτόματου Εντός (On)/Εκτός (Off) Θέση διακόπτη auto Καθαρισμός στοιχείου φίλτρου Καθαρισμός στοιχείου φίλτρου " Push & Clean " (TTIX 30- / 50-xx PC) Επιτήρηση παροχής όγκου Ακουστικό προειδοποιητικό σήμα Καθαρισμός στοιχείου φίλτρου " XtremeClean " (TTIX 30- / 50-xx XC) Τεχνικές εργασίας Αναρρόφηση ξηρών υλικών Αναρρόφηση υγρών Απενεργοποίηση και φύλαξη αναρροφητήρα Εργασίες συντήρησης Άδειασμα δοχείου ακαθαρσιών Αντικατάσταση σάκου φίλτρου ασφάλειας Αντικατάσταση σάκου φίλτρου Αντικατάσταση σάκου απορριμμάτων Αντικατάσταση στοιχείου φίλτρου(h)(push & Clean System) Αντικατάσταση στοιχείου φίλτρου(h)(xtremeclean System) Αντικατάσταση στοιχείου φίλτρου(m)(push & Clean System) Αντικατάσταση στοιχείου φίλτρου(m)(xtremeclean System) Ανακύκλωση μηχανής Εγγύηση Έλεγχοι Δήλωση συμμόρφωσης Ε.Ε Τεχνικά δεδομένα Εξαρτήματα

3 TTIX H/M 1 Σημαντικές υποδείξεις ασφάλειας Σήμανση υποδείξεων Πριν θέσετε σε λειτουργία τη συσκευή, διαβάστε οπωσδήποτε το έντυπο αυτό και διαφυλάξτε το σε προσιτό μέρος για μελλοντική χρήση. ΚΙΝΔΥΝΟΣ Κίνδυνος, ο οποίος προκαλεί άμεσα σοβαρούς και ανεπανόρθωτους τραυματισμούς ή και θάνατο. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος, ο οποίος ενδέχεται να προκαλέσει σοβαρούς τραυματισμούς ή και θάνατο. ΠΡΟΣΟΧΗ Κίνδυνος, ο οποίος ενδέχεται να προκαλέσει ελαφρούς τραυματισμούς ή υλικές ζημιές. Η συσκευή επιτρέπεται να χρησιμοποιείται μόνο από άτομα, τα οποία έχουν εκπαιδευτεί σχετικά με το χειρισμό αι έχουν ρητή εντολή για το χειρισμό να λειτουργεί μόνο υπό επίβλεψη δεν επιτρέπεται να χρησιμοποιείται από παιδιά Το προσωπικό χειρισμού της συσκευής πρέπει να πληροφορείται πριν από την εργασία τα εξής: χειρισμό συσκευής κινδύνους που προκύπτουν κατά την αναρρόφηση ορισμένων υλικών ορθή απομάκρυνση αναρροφημένων υλικών 1. Πρέπει να αποφεύγεται κάθε επικίνδυνος τρόπος εργασίας. 2. Μην χρησιμοποιείτε ποτέ τον αναρροφητήρα χωρίς φίλτρο. 3. Στις ακόλουθες περιπτώσεις απενεργοποιείτε τη συσκευή και αποσυνδέετε το βύσμα από την ηλεκτρική πρίζα: - πριν από καθάρισμα και συντήρηση - πριν από την αντικατάσταση εξαρτημάτων - πριν από τον εξοπλισμό της συσκευής - σε περίπτωση δημιουργίας αφρών ή διαρροής υγρών Χρήση σύμφωνα με τους κανονισμούς της συσκευής 2 Η χρήση της μηχανής υπόκειται στους ισχύοντες εθνικούς κανονισμούς. Παράλληλα με τις οδηγίες λειτουργίας και τους ισχύοντες και δεσμευτικούς κανονισμούς στη χώρα χρήσης για την πρόληψη ατυχημάτων, πρέπει να τηρούνται και οι αναγνωρισμένοι κανόνες ασφαλούς εργασίας. Από το 1997 ισχύει μία νέα οδηγία σχετικά με σκόνες που προκαλούν προβλήματα υγείας και των συσκευών αναρρόφησής τους. Η οδηγία ρυθμίζεται σε IEC (σε παγκόσμιο επίπεδο) και σε EN (σε ευρωπαϊκό επίπεδο). Κατηγορία σκόνης H (υψηλή). Σε αυτή την κατηγορία για σκόνες συγκαταλέγονται οι σκόνες με τιμές MK, όλες οι καρκινογόνες σκόνες και οι σκόνες, οι οποίες κατηγορούνται ότι προκαλούν προβλήματα υγείας. Οι αναρροφητήρες αυτής της κατηγορίας σκόνης ελέγχονται ως συνολική συσκευή. Ο μέγιστος συντελεστής διαπερατότητας ανέρχεται σε 0,005%, η απόσυρση πρέπει να πραγματοποιείται χωρίς σκόνη.

4 TTIX H/M Κατηγορία σκόνης M (μέση). Σε αυτή την κατηγορία για σκόνες συγκαταλέγονται οι σκόνες με τιμές MK > 0,1 mg/m³ καθώς και οι σκόνες ξύλου. Οι αναρροφητήρες αυτής της κατηγορίας σκόνης ελέγχονται ως συνολική συσκευή. Ο μέγιστος συντελεστής διαπερατότητας ανέρχεται σε 0,1%, η απόσυρση πρέπει να πραγματοποιείται χωρίς σκόνη. Ολοι οι αναρροφητήρες ασφάλειας πρέπει να διαθέτουν διάταξη επιτήρησης παροχής όγκου, για να διασφαλίζεται με τον τρόπο αυτό η ελάχιστη ταχύτητα αέρα της τάξης των Vmin = 20 m/s. Οι αναρροφητήρες είναι κατάλληλοι για την αναρρόφηση στεγνών, μη εύφλεκτων σκονών, μη εύφλεκτων υγρών, σκονών ξύλου και επικίνδυνων για την υγεία σκονών με τιμές MK, καρκινογόνων σκονών και σκονών, οι οποίες κατηγορούνται ότι προκαλούν προβλήματα υγείας. Ως εκ τούτου οι αναρροφητήρες TTIX 30-XH και TTIX 50-XH επιτρέπεται να χρησιμοποιηθούν για την αφαίρεση αμίαντου (TRGS 519). Η συσκευή είναι κατάλληλη για την επαγγελματική χρήση, όπως π.χ. σε Ξενοδοχεία, Σχολεία, Νοσοκομεία, Εργοστάσια, Καταστήματα, Γραφεία, Καταστήματα, ενοικίασης Κάθε άλλη χρήση της μηχανής θεωρείται ως μη προβλεπόμενη. Για βλάβες που οφείλονται σε μη προβλεπόμενη χρήση της μηχανής, δεν φέρει καμία ευθύνη ο κατασκευαστής. Στα πλαίσια της προβλεπόμενης χρήσης ανήκει και η τήρηση των όρων συντήρησης και λειτουργίας που προδιαγράφει ο κατασκευαστής. Μεταφορά Αποθήκευση 1. Πριν από τη μεταφορά κλείστε όλες τις μανδαλώσεις του δοχείου ακαθαρσιών. 2. Μην ανατρέπετε τη συσκευή όταν υπάρχει υγρό μέσα στο δοχείο ακαθαρσιών. 3. Μη σηκώνετε τη συσκευή με γάντζους γερανού. 1. Αποθηκεύετε τη συσκευή σε ξηρό χώρο και προστατευμένη από παγετούς. Ηλεκτρική σύνδεση Σας προτείνουμε να συνδέσετε τη συσκευή μέσω διακόπτη ασφάλειας. Βύσματα και συνδέσεις καλωδίων ηλεκτρικής σύνδεσης και καλωδίων επιμήκυνσης πρέπει να είναι αδιάβροχα. Καλώδια επιμήκυνσης Συντήρηση, καθαρισμός και επισκευή 1. Ως αγωγό επιμήκυνσης χρησιμοποιείτε μόνο εξοπλισμό που αναφέρει ο κατασκευαστής ή άλλον εξοπλισμό υψηλής ποιότητας. 2. Σε περίπτωση χρήσης αγωγού επιμήκυνσης λάβετε υπόψη σας τις ελάχιστες τιμές διατομής αγωγού: Μήκος καλωδίου Διατομή < 16 < 25 Έως 20 m 1,5 mm 2 2,5 mm 2 20 έως 50 m 2,5 mm 2 4,0 mm 2 τις παρακάτω εργασίες προσέξτε ώστε να μην σηκώνεται άχρηστη σκόνη. Φοράτε αναπνευστική μάσκα Ρ2. ΠΡΟΣΟΧΗ! Κατά την εξυγίανση αμίαντου φοράτε επιπλέον στεγανή φόρμα εργασίας. 3

5 TTIX H/M Διεξάγετε μόνο τις εργασίες συντήρησης που περιγράφονται στις οδηγίες λειτουργίας. Πριν από τον καθαρισμό και την συντήρηση της συσκευής πρέπει να απομακρύνεται το βύσμα! Η μεταχείριση της συσκευής κατά τη συντήρηση και τον καθαρισμό πρέπει να είναι τέτοια, ώστε να μην επιφυλάσσει κινδύνους στο προσωπικό συντήρησης και σε άλλα άτομα. Στο χώρο συντήρησης 1. χρησιμοποιήστε τον εξοπλισμό αναγκαστικού εξαερισμού που σας παραδίδεται 2. φοράτε προστατευτική στολή 3. καθαρίστε το χώρο συντήρησης με τέτοιο τρόπο ώστε να μην υπάρχουν επικίνδυνα υλικά στο περιβάλλον Προτού απομακρύνετε τη συσκευή από το χώρο που επιβαρύνεται από επικίνδυνα υλικά 1. αναρροφήστε το εξωτερικό της συσκευής, καθαρίστε τη σκουπίζοντάς τη ή τοποθετήστε τη συσκευή σε στεγανή συσκευασία 2. με τον τρόπο αυτό αποφεύγεται η μεταφορά επικίνδυνης σκόνης που έχει συσσωρευτεί Κατά τις εργασίες συντήρησης και επιδιόρθωσης πρέπει όλα τα λερωμένα μέρη, τα οποία δεν μπόρεσαν να καθαριστούν ικανοποιητικά 1. να συσκευάζονται σε στεγανούς σάκους 2. να αποσύρονται σύμφωνα με τις ισχύουσες διατάξεις περί απόσυρσης Μία φορά το χρόνο τουλάχιστον, πρέπει να διεξάγεται τεχνική επιθεώρηση σκόνης είτε από το σέρβις της Nilfisk-lto, είτε από εξειδικευμένο τεχνικό, που θα αφορά π.χ. στη φθορά φίλτρου, διαρροή αέρα της συσκευής και λειτουργία των ελεγκτικών διατάξεων. Εγγύηση Έλεγχοι Για την παροχή εγγύησης ισχύουν οι γενικοί όροι συναλλαγών της εταιρίας μας. Αυθαίρετες τροποποιήσεις στη συσκευή, η χρήση εσφαλμένων Ανταλλακτικά και εξαρτήματα καθώς και η αντικανονική λειτουργία της συσκευής αποκλείουν την ευθύνη του κατασκευαστή για βλάβες που οφείλονται στα ανωτέρω αναφερόμενα. Έγινε ηλεκτροτεχνικός έλεγχος του αναρροφητήρα σύμφωνα με τις ελεκτικές μεθόδους με βάση τις οδηγίες αποφυγής ατυχημάτων (BGV 3) και με βάση DIN VDE 0701, τμήμα 1 και τμήμα 3. Αυτοί οι έλεγχοι πρέπει σύμφωνα με την διάταξη DIN VDE 0702 να επαναλαμβάνονται σε κοντινά χρονικά διαστήματα και μετά από σέρβις ή επισκευή. 4

6 TTIX H/M Πηγές κινδύνων Ηλεκτρικό σύστημα ΚΙΝΔΥΝΟΣ Εξαρτήματα που βρίσκονται υπό ηλεκτρική τάση στο επάνω μέρος της ηλεκτρικής σκούπας. Η επαφή με εξαρτήματα που βρίσκονται υπό ηλεκτρική τάση προκαλεί σοβαρούς ή θανατηφόρους τραυματισμούς. 1. Δεν επιτρέπεται ποτέ ο ψεκασμός του επάνω μέρους της ηλεκτρικής σκούπας με νερό. ΚΙΝΔΥΝΟΣ Ηλεκτροπληξία λόγω ελαττωματικού αγωγού σύνδεσης με το ηλεκτρικό δίκτυο. Η επαφή με έναν ελαττωματικό αγωγό σύνδεσης με το ηλεκτρικό δίκτυο ενδέχεται να προκαλέσει σοβαρούς ή και θανατηφόρους τραυματισμούς. 1. Μην προκαλείτε βλάβες στο καλώδιο ηλεκτρικής σύνδεσης (π.χ. με σύνθλιψη, τέντωμα ή πάτημα). 2. Τοποθετήστε έτσι τη συσκευή ώστε να είναι εύκολη η πρόσβαση του ηλεκτρικού βύσματος. 3. Πριν από την περαιτέρω λειτουργία της συσκευής αναθέστε στην υπηρεσία Σέρβις της Nilfisk-lto ή σε εξειδικευμένο ηλεκτρολόγο να προβεί σε αντικατάσταση του ελαττωματικού αγωγού σύνδεσης με το ηλεκτρικό δίκτυο. ΠΡΟΣΟΧΗ Πρίζα συσκευής Η πρίζα της συσκευής προβλέπεται μόνο για τους σκοπούς που αναφέρονται στις οδηγίες λειτουργίας. Η σύνδεση άλλων συσκευών ενδέχεται να προκαλέσει υλικές ζημιές. 1. Πριν από τη σύνδεση συσκευής στην πρίζα της σκούπας πρέπει να απενεργοποιείτε τη σκούπα και τη συσκευή που θέλετε να συνδέσετε. 2. Διαβάστε τις οδηγίες λειτουργίας της συσκευής που θέλετε να συνδέσετε και τηρήστε τις αναφερόμενες υποδείξεις ασφάλειας. Αναρρόφηση υγρών ΠΡΟΣΟΧΗ Βλάβες λόγω ακατάλληλης τάσης ηλεκτρικού δικτύου. Η συσκευή ενδέχεται να πάθει βλάβη, σε περίπτωση που συνδεθεί σε ακατάλληλη τάση ηλεκτρικού δικτύου. 1. Σιγουρευτείτε ότι η τάση που αναφέρεται στην πινακίδα τύπου της συσκευής είναι ίδια με την τοπική ηλεκτρική τάση. ΠΡΟΣΟΧΗ Αναρρόφηση υγρών. Δεν επιτρέπεται η αναρρόφηση εύφλεκτων υγρών. 1. Πριν από την αναρρόφηση υγρών πρέπει να αποσυναρμολογηθεί εντελώς ο σάκος φίλτρου/ σάκος απορριμμάτων και να ελεγχθεί επίσης η λειτουργία του φλοτέρ ή του περιοριστικό στάθμης νερού. 2. Σας προτείνουμε την χρήση ξεχωριστού στοιχείου φίλτρου ή κόσκινου φίλτρου. 3. Σε περίπτωση που σχηματιστεί αφρός, σταματήστε άμεσα την εργασία και αδειάστε το δοχείο. 5

7 TTIX H/M Επικίνδυνα υλικά Εφαρμογή για εξυγίανση αμίαντου Ανταλλακτικά και εξαρτήματα Άδειασμα δοχείου ακαθαρσιών ΠΡΟΕΙΔΟΠΟΙΗΣΗ Επικίνδυνα υλικά. Η αναρρόφηση επικίνδυνων υλικών ενδέχεται να προκαλέσει σοβαρούς ή θανατηφόρους τραυματισμούς. 1. Απαγορεύεται η αναρρόφηση των παρακάτω υλικών: - καυτά αντικείμενα (αναμμένα τσιγάρα, καύτρες, κ.τ.λ.) - εύφλεκτα, εκρηκτικά, επιθετικά υγρά (π.χ. βενζίνη, διαλυτικά, οξέα, αλκάλια, κ.τ.λ.) - εύφλεκτες, εκρηκτικές σκόνες (π.χ. σκόνη μαγνησίου ή αλουμινίου, κ.τ.λ.) ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για την αναρρόφηση αμίαντου ή προϊόντος αναρρόφησης που περιέχει αμίαντο: 1. Χρησιμοποιήστε τους αναρροφητήρες TTIX 30-XH και TTIX 50-XH. 2. Η διάμετρος λάστιχου πρέπει να συμφωνεί με τη διάμετρο λάστιχου αναρρόφησης. Βεβαιωθείτε ότι κλείνετε ερμητικά μέσα σε πλαστικούς σάκους τη συσκευή και τα μέρη που κινδυνεύουν από μόλυνση (λάστιχο, σωλήνας χειρός, ακροφύσια κ.τ.λ.), για να διασφαλίσετε προστασία έναντι της σκόνης κατά τη μεταφορά της συσκευής και των μερών αυτών. Απαγορεύεται η περαιτέρω χρήση του αναρροφητήρα αμίαντου μετά την εφαρμογή του σε προστατευόμενη περιοχή σύμφωνα με τον κανονισμό TRGS 519, σε καλούμενο λευκό τομέα. Επιτρέπονται εξαιρέσεις του κανόνα αυτού, εφόσον ο αναρροφητήρας αμίαντου απολυμανθεί πλήρως από ειδικό, σύμφωνα με τον κανονισμό TRGS 519 αρ. 2.7 (δήλ. όχι μόνο το εξωτερικό περίβλημα, αλλά και π.χ. ο χώρος ψυχρού αέρα, οι χώροι τοποθέτησης ηλεκτρικών μέσων λειτουργίας, τα ίδια τα μέσα λειτουργίας κ.τ.λ.). Κατά το ξεσκόνισμα πρέπει να υπάρχει επαρκής βαθμός ανανέωσης αέρα στο χώρο, εφόσον ο μολυσμένος αέρας από τη συσκευή επιστρέφει στο χώρο (στο σημείο αυτό λάβετε υπόψη σας τους εθνικούς ισχύοντες στην περίπτωσή σας κανονισμούς). Αν χρησιμοποιείτε συλλέκτη αέρα εξαγωγής, να χρησιμοποιείτε έναν σωλήνα με μέγιστο μήκος 4m και μέγιστη ονομαστική διάμετρο 50mm. ΠΡΟΣΟΧΗ Ανταλλακτικά και εξαρτήματα. Η χρήση μη γνησίων ανταλλακτικών και εξαρτημάτων ενδέχεται να επηρεάσει αρνητικά την ασφάλεια της συσκευής. 1. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και εξαρτήματα της εταιρίας Nilfisk-lto. 2. Χρησιμοποιήστε μόνο τις ψήκτρες που σας παραδόθηκαν μαζί με τη συσκευή ή τις ψήκτρες που περιγράφονται στις οδηγίες λειτουργίας. ΠΡΟΣΟΧΗ Υλικά αναρρόφησης επικίνδυνα για το περιβάλλον. Τα υλικά αναρρόφησης ενδέχεται να προκαλέσουν κίνδυνο για το περιβάλλον. 1. Αποσύρετε τα υλικά που έχουν αναρροφηθεί σύμφωνα με τους νομικούς κανονισμούς. 6

8 TTIX H/M 2 Περιγραφή 2.1 Στοιχεία χειρισμού 1 Χειρολαβή με οδηγό για περιτύλιξη του καλωδίου τροφοδοσίας 2 Σημείο στερέωσης στηρίγματος σωλήνα αναρρόφησης 3 Κλέμες ασφάλισης 4 Ρόδες οδήγησης 5 Δοχείο ακαθαρσιών 6 Στόμιο σύνδεσης 7 Διακόπτης 8 Πρίζα συσκευής 9 Πλήκτρο ενεργοποίησης καθαρισμού φίλτρου TTIX TTIX 50 7

9 TTIX H/M 2.2 εδίο χειρισμού TTIX 30- / auto TTIX 30- /

10 TTIX H/M 3 Πριν από τη θέση σε λειτουργία 3.1 Συναρμολόγηση συσκευής Αφαίρεση εξαρτημάτων από τη συσκευασία 1. Αφαιρέστε τη συσκευή και τα εξαρτήματα από τη συσκευασία. 2. Το βύσμα σύνδεσης δεν επιτρέπεται να έχει συνδεθεί με την ηλεκτρική πρίζα. 3. Ανοίξτε τις ασφάλειες () και αφαιρέστε το επάνω τμήμα της συσκευής. 4. Αφαιρέστε τα εξαρτήματα από το δοχείο ακαθαρσιών και από τη συσκευασία Στερέωση στηρίγματος σωλήνα αναρρόφησης στο σωλήνα αναρρόφησης Στερεώστε στήριγμα σωλήνα αναρρόφησης στο σωλήνα αναρρόφησης Χειρισμός Ανάλογα με την επικινδυνότητα των προς αναρρόφηση σκονών πρέπει η συσκευή να εξοπλιστεί με ανάλογα φίλτρα: Είδος εργασίας Μη καρκινογόνες σκόνες με τιμές OEL (λάβετε υπόψη σας τους συμπληρωματικούς κανονισμούς της εκάστοτε χώρας) Καρκινογόνες σκόνες Σκόνη με παθογόνους παράγοντες. Μη καρκινογόνες σκόνες με τιμές OEL (λάβετε υπόψη σας τους συμπληρωματικούς κανονισμούς της εκάστοτε χώρας) Καρκινογόνες σκόνες Σκόνη με παθογόνους παράγοντες Μη καρκινογόνες σκόνες με τιμές OEL (λάβετε υπόψη σας τους συμπληρωματικούς κανονισμούς της εκάστοτε χώρας) Καρκινογόνες σκόνες Σκόνη με παθογόνους παράγοντες Σάκος φίλτρου/σάκος απόσυρσης/ Στοιχείο φίλτρου Συνιστάται για ασφαλή απόρριψη, χωρίς έκλυση σκόνης: Σάκος φίλτρου ασφάλειας H Αρ. παραγγελίας. TTIX 30-XH: TTIX 50-XH: Σάκος φίλτρου TTIX 30-XH: Αρ. παραγγελίας TTIX 50-XH: Αρ. παραγγελίας Στοιχείο φίλτρου H Αρ. παραγγελίας Στοιχείο φίλτρου H Αρ. παραγγελίας

11 TTIX H/M Είδος εργασίας Μη καρκινογόνες σκόνες με τιμές OEL > 0,1 mg/m³ (λάβετε υπόψη σας τους συμπληρωματικούς κανονισμούς της εκάστοτε χώρας) Σκόνη ξύλου & σκόνη σκυροδέματος Σάκος φίλτρου/σάκος απόσυρσης/ Στοιχείο φίλτρου σάκος απόσυρσης (5 τεμάχια) Αρ. παραγγελίας Μη καρκινογόνες σκόνες με τιμές OEL > 0,1 mg/m³ (λάβετε υπόψη σας τους συμπληρωματικούς κανονισμούς της εκάστοτε χώρας) Σκόνη ξύλου & σκόνη σκυροδέματος Μη καρκινογόνες σκόνες με τιμές OEL > 0,1 mg/m³ (λάβετε υπόψη σας τους συμπληρωματικούς κανονισμούς της εκάστοτε χώρας) Σκόνη ξύλου & σκόνη σκυροδέματος Σάκος φίλτρου TTIX 30-XM: Αρ. παραγγελίας TTIX 50-XM: Αρ. παραγγελίας Στοιχείο φίλτρου M PC: Αρ. παραγγελίας Στοιχείο φίλτρου M XC: Αρ. παραγγελίας Τοποθέτηση φιλτρόσακου ασφαλείας Πριν από την αναρρόφηση σκονών με τιμές MK: 1. Ελέγξτε αν βρίσκονται στη θέση τους όλα τα φίλτρα και αν έχουν τοποθετηθεί σωστά. 2. Η διάμετρος λάστιχου πρέπει να συμφωνεί με τη διάμετρο λάστιχου αναρρόφησης. 3. Ενώ το μοτέρ βρίσκεται σε λειτουργία κρατήστε σταθερό το λάστιχο αναρρόφησης. Σε περίπτωση που η ταχύτητα αέρα μέσα στο λάστιχο αναρρόφησης πέσει κάτω από 20 m/s, ηχεί ένα ακουστικό, προειδοποιητικό σήμα για λόγους ασφάλειας. 1. Το βύσμα σύνδεσης δεν επιτρέπεται να έχει συνδεθεί με την ηλεκτρική πρίζα. 2. Ανοίξτε τις ασφάλειες () B και αφαιρέστε το επάνω τμήμα της συσκευής. C B D 3. Τοποθετήστε σάκο φίλτρου στο δοχείο ακαθαρσιών. 4. Προσέχετε ώστε οι οπές αερισμού (E) του σάκου απόσυρσης να είναι στο εσωτερικό του δοχείου ακαθαρσιών. 5. Πιέζετε δυνατά τη μούφα σάκου φίλτου στο στόμιο εισόδου. 6. Περνάτε το πάνω μέρος του σάκου απόσυρσης πάνω από το άκρο του δοχείου ακαθαρσιών. 7. Τοποθετήστε επάνω τμήμα συσκευής. 8. Κλείστε ασφάλειες (). Ελέγξτε τη σωστή εφαρμογή των ασφαλειών. 10

12 TTIX H/M 3.4 Τοποθέτηση σάκου 1. Το βύσμα σύνδεσης δεν επιτρέπεται να έχει συνδεθεί με την ηλεκτρική πρίζα. 2. Ανοίξτε τις ασφάλειες () και αφαιρέστε το επάνω τμήμα της συσκευής. 3. Τοποθετήστε σάκο φίλτρου στο δοχείο ακαθαρσιών. 4. Πιέζετε δυνατά τη μούφα σάκου φίλτου στο στόμιο εισόδου. 5. Τοποθετήστε επάνω τμήμα συσκευής. 6. Κλείστε ασφάλειες (). Ελέγξτε τη σωστή εφαρμογή των ασφαλειών. 11

13 TTIX H/M 4 Χειρισμός/ λειτουργία 4.1 Συνδέσεις Σύνδεση σωλήνα αναρρόφησης 1. Συνδέστε σωλήνα αναρρόφησης Ηλεκτρική σύνδεση Βεβαιώστε ότι η τάση που αναφέρετε στην πινακίδα τύπου του αναρροφητήρα συμφωνεί με την τάση του ηλεκτρικού δικτύου. 4.2 Ενεργοποίηση συσκευής Διακόπτης 0-I 1. Προσέξτε ώστε ο αναρροφητήρας να είναι απενεργοποιημένος. 2. Εισάγετε το βύσμα του ηλεκτρικού αγωγού σε μία πρίζα που έχει εγκατασταθεί σύμφωνα με τις προδιαγραφές. Θέση διακόπτη Λειτουργία 0 Εκτός us I Eνεργοποίηση Σωλήνας ø ø27 ø32 ø36 ø38 Ρύθμιση διαμέτρου σωλήνα αναρρόφησης ø27 ø32 ø36 ø Διακόπτης auto-0-i Θέση διακόπτη Λειτουργία 0 Εκτός us Σωλήνας ø ø27 ø32 ø36 ø38 Ρύθμιση διαμέτρου σωλήνα αναρρόφησης ø27 ø32 ø36 ø38 auto auto I uto On/Off Eνεργοποίηση / χειροκίνητη λειτουργία 12

14 TTIX H/M Ρύθμιση ισχύος αναρρόφησης auto Θέση διακόπτη Λειτουργία Η ρύθμιση ισχύος αναρρόφησης εξυπηρετεί στην ακριβή προσαρμογή της ισχύος αναρρόφησης ανάλογα με τις διάφορες εργασίες αναρρόφησης Λειτουργία αυτόματου Εντός (On)/Εκτός (Off) Θέση διακόπτη auto Η συσκευή ενεργοποιείται και απενεργοποιείται με το συνδεδεμένο ηλεκτρικό εργαλείο. Οι ρύποι συλλέγονται αμέσως στην πηγή αναρρόφησης. Πριν την στρέψη του διακόπτη στην θέση αυτόματο, προσέξτε ώστε η ηλεκτρική συσκευή που πρόκειται να συνδεθεί να είναι απενεργοποιημένη. Σύμφωνα με την ορθή χρήση επιτρέπεται να συνδέονται μόνο ελεγμένες γεννήτριες σκόνης. Για την μέγιστη κατανάλωση ενέργειας της συσκευής που πρόκειται να συνδεθεί: βλέπε τμήμα Τεχνικά δεδομένα. Πριν την στρέψη του διακόπτη στην θέση αυτόματο, προσέξτε ώστε η ηλεκτρική συσκευή που πρόκειται να συνδεθεί να είναι απενεργοποιημένη. auto 1. Απενεργοποιήστε συσκευή αναρρόφησης. 2. Απενεργοποιήστε ηλεκτρικό εργαλείο. 3. Συνδέστε ηλεκτρικό εργαλείο και συσκευή αναρρόφησης με λάστιχο αναρρόφησης. 4. Εισάγετε βύσμα του ηλεκτρικού εργαλείου στην πρίζα της συσκευής στο πεδίο χειρισμού της συσκευής αναρρόφησης. 5. Ενεργοποιήστε συσκευή αναρρόφησης, θέση διακόπτη "auto". 6. Ενεργοποιήστε ηλεκτρικό εργαλείο. Ο κινητήρας της συσκευής αναρρόφησης ξεκινάει με την ενεργοποίηση του συνδεδεμένου ηλεκτρικού εργαλείου. Μετά από την απενεργοποίηση της ηλεκτρικής συσκευής συνεχίζει να λειτουργεί το μοτέρ αναρρόφησης για λίγο χρόνο, έτσι ώστε η σκόνη που βρίσκεται στον σωλήνα αναρρόφησης να προωθηθεί στο σάκο φίλτρου. 13

15 TTIX H/M 4.3 Καθαρισμός στοιχείου φίλτρου Καθαρισμός στοιχείου φίλτρου " Push & Clean " (TTIX 30- / 50-xx PC) Filter Cleaning System Μόνο κατά την αναρρόφηση χωρίς σάκο φίλτρου και χωρίς πάνινο φίλτρο Επιτήρηση παροχής όγκου Πριν από την απορρόφηση/ αναρρόφηση σκονών με τιμές ΜΑΚ: Ακουστικό προειδοποιητικό σήμα Καθαρισμός στοιχείου φίλτρου " XtremeClean " (TTIX 30- / 50-xx XC) Μόνο μετά από αναρρόφηση ακίνδυνων σκονών με σάκο απορριμμάτων: 1. Ρυθμίστε διακόπτη στη θέση "I" (μέγιστη ισχύς αναρρόφησης). 2. Με το χέρι κλείστε τα ακροφύσια ή την οπή σωλήνα αναρρόφησης. 3. Πατήστε τρεις φορές το πλήκτρο ενεργοποίησης καθαρισμού φίλτρου. Το ρεύμα αέρα που δημιουργείται απελευθερώνει τις λαμέλες στοιχείου φίλτρου από τη συσσωρευμένη σκόνη. 1. Ελέγξτε αν υπάρχουν όλα τα φίλτρα και αν εφαρμόζονται κατάλληλα. 2. Κρατήστε κλειστό το σωλήνα αναρρόφησης σε μοτέρ αναρρόφησης, το οποίο βρίσκεται σε λειτουργία. Μετά από 1 περίπου δευτερόλεπτο σημαίνει ακουστικό προειδοποιητικό σήμα. Σε περίπτωση που η ταχύτητα αέρα σε σωλήνα αναρρόφησης πέσει κάτω από τα 20 m/s, σημαίνει ακουστικό προειδοποιητικό σήμα για λόγους ασφάλειας, βλέπε τμήμα Άρση βλαβών. Μόνο κατά την αναρρόφηση χωρίς πάνινο φίλτρο. 10 sec. Για να διασφαλιστεί η διαρκής υψηλή απόδοση αναρρόφησης καθαρίζεται αυτόματα το στοιχείο φίλτρου κατά την διάρκεια της λειτουργίας. Σε περίπτωση που το στοιχείο φίλτρου λερωθεί πολύ σας προτείνουμε πλήρη καθαρισμό: 1. Απενεργοποιήστε τον αναρροφητήρα. 2. Κλείστε τα ακροφύσια και την οπή σωλήνα αναρρόφησης με το χέρι. 3. Φέρτε τον διακόπτη στην θέση Ι και αφήστε τον αναρροφητήρα να λειτουργήσει για 10 περ. δευτερόλεπτα με κλειστή την οπή σωλήνα αναρρόφησης. 14

16 TTIX H/M 5 Τομείς εφαρμογής και μέθοδοι εργασίας 5.1 Τεχνικές εργασίας Τα επιπλέον εξαρτήματα, τα ακροφύσια αναρρόφησης και οι σωλήνες αναρρόφησης έχουν την ικανότητα να ενισχύουν την απόδοση καθαρισμού και να διευκολύνουν την εργασία, εφόσον χρησιμοποιηθούν σωστά. Αποτελεσματικός καθαρισμός μπορεί να επιτευχθεί εφόσον ληφθούν υπόψη ορισμένες οδηγίες, σε συνδυασμό με την εμπειρία σας σε ορισμένους τομείς εφαρμογής. Εδώ θα βρείτε ορισμένες βασικές υποδείξεις Αναρρόφηση ξηρών υλικών ΠΡΟΣΟΧΗ! Δεν επιτρέπεται η αναρρόφηση εύφλεκτων υλικών. Για την αναρρόφηση ξηρών, μη εύφλεκτων σκονών με τιμές ΜΑΚ πρέπει η διάμετρος σωλήνα αναρρόφησης να προσαρμοστεί στη θέση του διακόπτη συσκευής. Πριν από την αναρρόφηση ξηρών υλικών πρέπει να τοποθετηθεί στο δοχείο ένας σάκος απορριμμάτων (αρ. παραγγελίας βλέπε τμήμα Εξαρτήματα ). Με τον τρόπο αυτό απορρίπτεται απλά και υγιεινά το υλικό. Το φίλτρο είναι υγρό μετά την αναρρόφηση υγρών. Ένα υγρό στοιχείο φίλτρου φθείρεται εύκολα κατά την αναρρόφηση ξηρών υλικών. Για τον λόγο αυτό θα πρέπει το στοιχείο φίλτρου να πλυθεί και να στεγνώσει ή να αντικατασταθεί από άλλο, πριν από την αναρρόφηση ξηρών στοιχείων Αναρρόφηση υγρών ΠΡΟΣΟΧΗ! Δεν επιτρέπεται η αναρρόφηση εύφλεκτων υγρών. Πριν από την αναρρόφηση υγρών πρέπει να αποσυναρμολογηθεί εντελώς ο σάκος φίλτρου/ σάκος απορριμμάτων και να ελεγχθεί επίσης η λειτουργία του φλοτέρ ή του περιοριστικό στάθμης νερού Σας προτείνουμε την χρήση ξεχωριστού στοιχείου φίλτρου ή κόσκινου φίλτρου. Σε περίπτωση που σχηματιστεί αφρός, σταματήστε άμεσα την εργασία και αδειάστε το δοχείο. Για να μειωθεί ο σχηματισμός αφρού, χρησιμοποιήστε Foam Stop της εταιρείας Nilfisk-lto (αρ. παραγγελίας βλέπε τμήμα Εξαρτήματα ). 15

17 TTIX H/M 6 Μετά από την εργασία 6.1 Απενεργοποίηση και φύλαξη αναρροφητήρα C B E D 1. Μετά από την αναρρόφηση επικίνδυνων για την υγεία σκονών πρέπει να αναρροφηθεί εξωτερικά ο αναρροφητήρας. 2. Απενεργοποιήστε συσκευή και τραβήξτε βύσμα σύνδεσης από την πρίζα. 3. Διαχωρίστε το σωλήνα αναρρόφησης από τον αναρροφητήρα και κλείστε το στόμιο εισαγωγής () με πώμα (B) 4. Τυλίξτε καλώδιο σύνδεσης στη χειρολαβή (C). Το τύλιγμα αρχίζει στο πλαίσιο και όχι στο βύσμα, ώστε να μην προκληθεί συστροφή στο καλώδιο σύνδεσης. 5. Αδειάστε το δοχείο ακαθαρσιών, καθαρίστε τη συσκευή αναρρόφησης. 6. Μετά την αναρρόφηση υγρών: Αποθέστε το επάνω τμήμα της συσκευής αναρρόφησης ξεχωριστά, ώστε να είναι εφικτό το στέγνωμα του στοιχείου του φίλτρου. 7. Αναρτήστε το σωλήνα αναρρόφησης με ακροφύσιο δαπέδου (D) στα στηρίγματα και αποθηκεύστε το εξάρτημα (E). 8. Τοποθετήστε τον αναρροφητήρα σε ξηρό χώρο, στον οποίο δεν υπάρχει κίνδυνος αναρμόδιας χρησιμοποίησης της συσκευής. 16

18 TTIX H/M 7 Συντήρηση 7.1 Σχέδιο συντήρησης μετά την εργασία Άδειασμα δοχείου ακαθαρσιών σύμφωνα με τις ανάγκες Αντικατάσταση σάκου φίλτρου ασφάλειας Αντικατάσταση σάκου φίλτρου Αντικατάσταση σάκου απορρι μμάτων Αντικατάσταση στοιχείου φίλτρου (H) (Push&Clean) Αντικατάσταση στοιχείου φίλτρου (H) (XtremeClean) Αντικατάσταση στοιχείου φίλτρου (M) (Push&Clean) Αντικατάσταση στοιχείου φίλτρου (M) (XtremeClean) 7.2 Εργασίες συντήρησης Άδειασμα δοχείου ακαθαρσιών Για εκκένωση μετά από αναρρόφηση υγρών: Αφαιρέστε τον ενδιάμεσο δακτύλιο, διότι η πλήρης στεγανότητα διασφαλίζεται μόνο κατά τη λειτουργία αναρρόφησης Μετά την εκκένωση: Καθαρίστε την άκρη του δοχείου και τα στεγανοποιητικά στον ενδιάμεσο δακτύλιο και το επάνω τμήμα της συσκευής, πριν την επανατοποθέτησή τους. Σε περίπτωση ελαττώματος ή ακαθαρσιών στεγανοποιητικού ή αυλακώματος μειώνεται η ισχύς αναρρόφησης. Πριν επαναπροσαρμοστεί το λάστιχο αναρρόφησης: Καθαρίστε το στόμιο σύνδεσης και τη μούφα του λάστιχου. 1. Απενεργοποιήστε συσκευή και τραβήξτε βύσμα σύνδεσης από την πρίζα. 2. Ανοίξτε τις ασφάλειες () και αφαιρέστε το επάνω τμήμα της συσκευής. 3. Εκκενώστε τις ακαθαρσίες. 4. Αποσύρετε τις ακαθαρσίες σύμφωνα με τους νομικούς κανονισμούς. 5. Τοποθετήστε επάνω τμήμα συσκευής. 6. Κλείστε ασφάλειες (). Ελέγξτε τη σωστή εφαρμογή των ασφαλειών. 17

19 TTIX H/M Αντικατάσταση σάκου φίλτρου ασφάλειας 1. Απενεργοποιήστε συσκευή και τραβήξτε βύσμα σύνδεσης από την πρίζα. 2. Ανοίξτε τις ασφάλειες () και αφαιρέστε το επάνω τμήμα της συσκευής. Αφαίρεση σάκου απόσυρσης: 3. Σφραγίζετε σάκο απόσυρσης με το κορδόνι (B). 4. Αφαιρείτε προσεκτικά τη μούφα σάκου απόσυρσης από το στόμιο εισόδου. 5. Σφραγίζετε τη μούφα σάκου απόσυρσης με το σύρτη. 6. Αποσύρετε το σάκο απόσυρσης σύμφωνα με τους νομικούς κανονισμούς. D Τοποθέτηση σάκου φίλτρου: 7. Καθαρίζετε δοχείο ακαθαρσιών. 8. Τοποθετείτε νέο σάκο απόσυρσης στο δοχείο ακαθαρσιών. 9. Προσέχετε ώστε οι οπές αερισμού (D) του σάκου απόσυρσης να είναι στο εσωτερικό του δοχείου ακαθαρσιών. 10. Πιέζετε δυνατά τη μούφα σάκου φίλτου στο στόμιο εισόδου. 11. Περνάτε το πάνω μέρος του σάκου απόσυρσης πάνω από το άκρο του δοχείου ακαθαρσιών. 12. Τοποθετήστε επάνω τμήμα συσκευής. 13. Κλείστε ασφάλειες (). Ελέγξτε τη σωστή εφαρμογή των ασφαλειών. 18

20 TTIX H/M Αντικατάσταση σάκου φίλτρου 1. Απενεργοποιήστε συσκευή και τραβήξτε βύσμα σύνδεσης από την πρίζα. 2. Ανοίξτε τις ασφάλειες () και αφαιρέστε το επάνω τμήμα της συσκευής. C Αφαίρεση σάκου φίλτρου: 3. Αφαιρείτε προσεκτικά τη μούφα σάκου φίλτρου (B) από το στόμιο εισόδου (C). 4. Σφραγίζετε τη μούφα σάκου φίλτρου με το σύρτη (D). 5. Αποσύρετε το σάκο φίλτρου σύμφωνα με τους νομικούς κανονισμούς. B D Τοποθέτηση σάκου φίλτρου: 6. Καθαρίζετε δοχείο ακαθαρσιών. 7. Τοποθετείτε το σάκο φίλτρου (B) στο δοχείο ακαθαρσιών. 8. Πιέζετε δυνατά τη μούφα σάκου φίλτου στο στόμιο εισόδου. 9. Τοποθετήστε επάνω τμήμα συσκευής. 10. Κλείστε ασφάλειες (). Ελέγξτε τη σωστή εφαρμογή των ασφαλειών. 19

21 TTIX H/M Αντικατάσταση σάκου απορριμμάτων 1. Απενεργοποιήστε συσκευή και τραβήξτε βύσμα σύνδεσης από την πρίζα. 2. Ανοίξτε τις ασφάλειες () και αφαιρέστε το επάνω τμήμα της συσκευής. C B D Αφαίρεση σάκου απόσυρσης: 3. Σφραγίζετε σάκο απόσυρσης με το κορδόνι (B). 4. Αφαιρείτε προσεκτικά τη μούφα σάκου απόσυρσης από το στόμιο εισόδου (C). 5. Σφραγίζετε τη μούφα σάκου απόσυρσης (D) με το σύρτη. 6. Αποσύρετε το σάκο απόσυρσης σύμφωνα με τους νομικούς κανονισμούς. E Τοποθέτηση σάκου απόσυρσης: 7. Καθαρίζετε δοχείο ακαθαρσιών. 8. Τοποθετείτε νέο σάκο απόσυρσης στο δοχείο ακαθαρσιών. 9. Προσέχετε ώστε οι οπές αερισμού (E) του σάκου απόσυρσης να είναι στο εσωτερικό του δοχείου ακαθαρσιών. 10. Πιέζετε δυνατά τη μούφα σάκου φίλτου στο στόμιο εισόδου. 11. Περνάτε το πάνω μέρος του σάκου απόσυρσης πάνω από το άκρο του δοχείου ακαθαρσιών. 12. Τοποθετήστε επάνω τμήμα συσκευής. 13. Κλείστε ασφάλειες (). Ελέγξτε τη σωστή εφαρμογή των ασφαλειών. 20

22 TTIX H/M Αντικατάσταση στοιχείου φίλτρου (H)(Push & Clean System) Μην χρησιμοποιείτε ποτέ τον αναρροφητήρα χωρίς φίλτρο! 1. Απενεργοποιήστε συσκευή και τραβήξτε βύσμα σύνδεσης από την πρίζα. 2. Ανοίξτε τις ασφάλειες () και αφαιρέστε το επάνω τμήμα της συσκευής. D B C Αφαίρεση στοιχείου φίλτρου: 3. Στρέψτε τη βάση του φίλτρου (D) αριστερόστροφα με το εργαλείο (C) που περιλαμβάνεται στη συσκευασία, και αφαιρέστε τη βάση. 4. Αφαιρείτε προσεκτικά το στοιχείο φίλτρου. 5. Καθαρίζετε στεγανοποιητικό φίλτρου (B), ελέγχετε για φθορές, και εν ανάγκη κάνετε αντικατάσταση. 6. Αναποδογυρίστε τον προστατευτικό σάκο φίλτρου πάνω από το στοιχείο φίλτρου. 7. Απομακρύνετε προσεκτικά το στοιχείο φίλτρου και κλείστε τον προστατευτικό σάκο φίλτρου με κόμπο. 8. Αποσύρετε το χρησιμοποιημένο στοιχείο φίλτρου σύμφωνα με τις νομικές διατάξεις. Τοποθέτηση στοιχείου φίλτρου: 9. Προσαρμόστε τη βάση του φίλτρου. Ασφαλίστε τη βάση, στρεφόντάς τη δεξιόστροφα με το εργαλείο που περιλαμβάνεται στη συσκευασία Τοποθετήστε επάνω τμήμα συσκευής. 11. Κλείστε ασφάλειες (). Ελέγξτε τη σωστή εφαρμογή των ασφαλειών. 21

23 TTIX H/M Αντικατάσταση στοιχείου φίλτρου (H)(XtremeClean System) 1. Απενεργοποιήστε συσκευή και τραβήξτε βύσμα σύνδεσης από την πρίζα. 2. Ανοίξτε τις ασφάλειες () και αφαιρέστε το επάνω τμήμα της συσκευής. Μην χρησιμοποιείτε ποτέ τον αναρροφητήρα χωρίς φίλτρο! Αφαίρεση στοιχείων φίλτρου: 3. Ξεβιδώστε τη βίδα και ανοίξτε τον σφιγκτήρα του φίλτρου (B) 4. Αφαιρείτε προσεκτικά και τις δύο κασετίνες με τα στοιχεία φίλτρου. B B 5. Αναποδογυρίστε τον προστατευτικό σάκο φίλτρου πάνω από το στοιχείο φίλτρου. 6. Απομακρύνετε προσεκτικά το στοιχείο φίλτρου και κλείστε τον προστατευτικό σάκο φίλτρου με κόμπο. 7. Αποσύρετε το χρησιμοποιημένο στοιχείο φίλτρου σύμφωνα με τις νομικές διατάξεις. Τοποθέτηση στοιχείων φίλτρου: 8. Τοποθετείτε νέα στοιχεία φίλτρου (C) στις κασετίνες (D). 9. Τοποθετείτε τις κασετίνες με τα στοιχεία φίλτρου στο επάνω τμήμα της ηλεκτρικής σκούπας. 10.Σταθεροποιήστε τον σφιγκτήρα του φίλτρου (B) και τοποθετήστε τη βίδα C D B 22

24 TTIX H/M 11. Τοποθετήστε επάνω τμήμα συσκευής. 12. Κλείστε ασφάλειες (). Ελέγξτε τη σωστή εφαρμογή των ασφαλειών Αντικατάσταση στοιχείου φίλτρου (M)(Push & Clean System) 1. Απενεργοποιήστε συσκευή και τραβήξτε βύσμα σύνδεσης από την πρίζα. 2. Ανοίξτε τις ασφάλειες () και αφαιρέστε το επάνω τμήμα της συσκευής. Μην χρησιμοποιείτε ποτέ τον αναρροφητήρα χωρίς φίλτρο! B Αφαίρεση στοιχείου φίλτρου: 3. Περιστρέφετε το δίσκο σύσφιξης φίλτρου αριστερόστροφα και τον αφαιρείτε. 4. Αφαιρείτε προσεκτικά το στοιχείο φίλτρου. 5. Καθαρίζετε στεγανοποιητικό φίλτρου (B), ελέγχετε για φθορές, και εν ανάγκη κάνετε αντικατάσταση. Τοποθέτηση στοιχείου φίλτρου: 6. Τοποθετείτε νέο στοιχείο φίλτρου. 7. Τοποθετείτε δίσκο σύσφιξης φίλτρου και σφραγίζετε περιστρέφοντας δεξιόστροφα. 8. Αποσύρετε το μεταχειρισμένο στοιχείο φίλτρου σύμφωνα με τους νομικούς κανονισμούς. 9. Τοποθετήστε επάνω τμήμα συσκευής. 10. Κλείστε ασφάλειες (). Ελέγξτε τη σωστή εφαρμογή των ασφαλειών. 23

25 TTIX H/M Αντικατάσταση στοιχείου φίλτρου (M)(XtremeClean System) 1. Απενεργοποιήστε συσκευή και τραβήξτε βύσμα σύνδεσης από την πρίζα. 2. Ανοίξτε τις ασφάλειες () και αφαιρέστε το επάνω τμήμα της συσκευής. Μην χρησιμοποιείτε ποτέ τον αναρροφητήρα χωρίς φίλτρο! Αφαίρεση στοιχείων φίλτρου: 3. Ανοίγετε σφιγκτήρα φίλτρου (B). 4. Αφαιρείτε προσεκτικά και τις δύο κασετίνες με τα στοιχεία φίλτρου. B B Τοποθέτηση στοιχείων φίλτρου: 5. Τοποθετείτε νέα στοιχεία φίλτρου (C) στις κασετίνες (D). 6. Τοποθετείτε τις κασετίνες με τα στοιχεία φίλτρου στο επάνω τμήμα της ηλεκτρικής σκούπας. 7. Σφραγίζετε σφιγκτήρα φίλτρου (B). 8. Αποσύρετε το μεταχειρισμένα στοιχεία φίλτρου σύμφωνα με τους νομικούς κανονισμούς. C D B 9. Τοποθετήστε επάνω τμήμα συσκευής. 10.Κλείστε ασφάλειες (). Ελέγξτε τη σωστή εφαρμογή των ασφαλειών. 24

26 TTIX H/M 8 Παραμέληση βλάβων Βλάβη Αιτία Αιτία Δεν λειτουργεί το μοτέρ > Έχει σβήσει η ασφάλεια της Ενεργοποιήστε την ασφάλεια πρίζας > Απέτυχε η ασφάλεια υπερφόρτωσης Απενεργοποιήστε τον αναρροφητήρα, αφήστε τον να κρυώσει για 5 περ. λεπτά. Αν δεν ενεργοποιείται και πάλι ο αναρροφητήρας, απευθυνθείτε στο σέρβις της εταιρείας Nilfisk-lto > Κινητήρας ελαττωματικός. Αναθέστε αλλαγή κινητήρα στο Σέρβις Nilfisk-lto. Δεν λειτουργεί το μοτέρ στην αυτόματη λειτουργία > Ελαττωματικό ή λάθος τοποθετημένο ηλεκτρικό εργαλείο ελαττωμένη απόδοση αναρρόφησης Καμία απόδοση αναρρόφησης κατά την αναρρόφηση υγρών > Πολύ χαμηλή κατανάλωση ενέργειας ηλεκτρικού εργαλείου > Ρύθμιση δύναμης αναρρόφησης ρυθμισμένη σε πολύ χαμηλή απόδοση αναρρόφησης > Γεμάτο δοχείο, σακούλα απορριμμάτων, φιλτρόσακος ή φιλτρόσακος ασφαλείας. > Σωλήνας αναρρόφησης/ ακροφύσια φρακαρισμένα > Δοχείο, σάκος απόσυρσης ή σάκος φίλτρου γεμάτος. > Σάκος απορριμμάτων/ σάκος φίλτρου γεμάτος. > Στεγανοποιητικό μεταξύ δοχείου και πάνω τμήματος συσκευής ελαττωματικό ή λείπει > Μηχανισμός καθαρισμού ελαττωματικός Πτώσεις τάσης > Πολύ υψηλή αντίσταση της τροφοδοσίας ρεύματος Ελέγξτε το ηλεκτρικό εργαλείο ως προς την λειτουργία του ή τοποθετήστε καλά το βύσμα Λάβετε υπόψη σας την ελάχιστη κατανάλωση ενέργειας των Ρ > 40 W Ρυθμίστε την δύναμη αναρρόφησης σύμφωνα με το τμήμα Ρύθμιση δύναμης αναρρόφησης Βλέπε την παράγραφο «Άδειασμα δοχείου» ή «Αλλαγή σακούλας απορριμάτων, φιλτρόσακου ή σακούλας ασφαλείας». Καθαρίστε σωλήνα αναρρόφησης/ ακροφύσια Βλέπε ενότητα Εκκένωση δοχείου" ή "Σάκος απόσυρσης, αλλαγή σάκου φίλτρου. Βλέπε τμήμα ή Αντικατάσταση σάκου απορριμμάτων. Σάκου φίλτρου. Ανανεώστε στεγανοποιητικό Ενημερώστε Σέρβις Nilfisk-lto. > Γεμάτο δοχείο Απενεργοποιήστε την συσκευή. Αδειάστε το δοχείο Συνδέστε την συσκευή σε άλλη πρίζα, η οποία θα βρίσκεται πιο κοντά στην ασφαλειοθήκη. Δεν σημειώνονται πτώσεις τάσης άνω του 7 %, όταν η αντίσταση στο σημείο παράδοσης ανέρχεται σε 0,15 Ω. 25

27 TTIX H/M 9 Διάφορα 9.1 Ανακύκλωση μηχανής 1. Η άχρηστη συσκευή θα πρέπει α αποσυρθεί αμέσως. 2. Τραβήξτε το βύσμα δικτύου και κόψτε το καλώδιο ηλεκτρικής σύνδεσης. 3. Μην πετάτε ηλεκτρικές συσκευές σε οικιακά απορρίμματα! Σύμφωνα με την Ευρωπαϊκή Οδηγία 2002/96/E.Κ. περί παλιών ηλεκτρικών και ηλεκτρονικών συσκευών, οι μεταχειρισμένες ηλεκτρικές συσκευές πρέπει να συλλέγονται ξεχωριστά και να αποσύρονται για οικολογική επανακύκλωση. 9.2 Εγγύηση Για την παροχή εγγύησης ισχύουν οι γενικοί όροι συναλλαγών της εταιρίας μας. Αυθαίρετες τροποποιήσεις στη συσκευή, η χρήση εσφαλμένων Ανταλλακτικά και εξαρτήματα καθώς και η αντικανονική λειτουργία της συσκευής αποκλείουν την ευθύνη του κατασκευαστή για βλάβες που οφείλονται στα ανωτέρω αναφερόμενα. 9.3 Έλεγχοι Έγινε ηλεκτροτεχνικός έλεγχος του αναρροφητήρα σύμφωνα με τις ελεκτικές μεθόδους με βάση τις οδηγίες αποφυγής ατυχημάτων (BGV 3) και με βάση DIN VDE 0701, τμήμα 1 και τμήμα 3. Αυτοί οι έλεγχοι πρέπει σύμφωνα με την διάταξη DIN VDE 0702 να επαναλαμβάνονται σε κοντινά χρονικά διαστήματα και μετά από σέρβις ή επισκευή. Ο αναρροφητήρας επιτρέπεται σύμφωνα με την IEC/EN Δήλωση συμμόρφωσης Ε.Ε. Δήλωση συμμόρφωσης Ε.Ε. Nilfi sk-dvance /S Industrivej 1 DK-9560 Hadsund Πιστοποιητικό: Τύπος: Περιγραφή: Το είδος κατασκευής της συσκευής ανταποκρίνεται στους παρακάτω ισχύοντες κανονισμούς: Αναρροφητήρας για υγρά και ξηρά υλικά TTIX 30 -/ 50 -/0H/0M/PC/XC TTIX 30 -/ 50 -/2H/2M/PC/XC 110/ V 50Hz ΕC Οδηγία για μηχανές 2006/42/Ε.Ε. ΕC Οδηγία χαμηλής τάσης 2006/95/Ε.Ε. ΕC Οδηγία EMV 2004/108/Ε.Ε. Κανόνες που εφαρμόστηκαν: EN ISO , EN ISO EN EN , EN , EN Εφαρμοσμένοι εθνικοί κανόνες τεχνικών προδιαγραφών: DIN EN DIN EN Διπλ. Μηχ. Wolfgang Nieuwkamp Έλεγχοι και άδειες Hadsund,

28 TTIX H/M 9.5 Τεχνικά δεδομένα TTIX Safety EU GB 230/240 V GB 110 V Τάση δικτύου V / Συχνότητα δικτύου Hz 50 Ασφάλιση δικτύου Κατανάλωση ενέργειας IEC W Τιμή σύνδεσης για πρίζα συσκευή Συνολική τιμή σύνδεσης Παροχή αέρα/ ρεύματος (μέγ.) Υποπίεση (μέγ.) Επιφάνειες μέτρησης στάθμης ηχητικής πίεσης σε απόσταση 1 m, ΕΝ Θόρυβος κατά την λειτουργία Αγωγός τροφοδοσίας ρεύματος: Μήκος Αγωγός τροφοδοσίας ρεύματος: Τύπος 9.6 Εξαρτήματα 30-0H PC/XC 30-0M PC/XC 50 0H PC/XC 50-0M PC/XC 30-2H PC/XC 30-2M PC/XC W 2400 (EU) 1750 (GB 230/240) 1400 (GB 110V) W 1200 (EU, GB 230/240) 1000 (GB 110V) m 3 /h l/min 222 (EU, GB 230/240) / 192 (GB 110V) 3700 (EU, GB 230/240) / 3200 (GB 110V) hpa 250 (EU, GB 230/240) 230 (GB 110V) db() 62 db() 59 2) (GB 110 V) 4) (EU) 5) (GB 230/240) (EU) 2) (GB 110 V) 5) (GB 230/240) 7, (EU) 2950 (GB 230/240) 2400 (GB 110V) (EU) 3) (GB110V) 5) (GB 230/240 Τάξη προστασίας II I Είδος προστασίας Βαθμός περιορισμού παρασίτων IP X4 EN H PC/XC 50-2M PC/XC Όγκοι δοχείων l Πλάτος mm 380 Βάθος mm 450 Ύψος mm Βάρος kg (PC) 12 (XC) = H05RR-F 3G1,5 2) = H05BQ-F 3G1,0 3) = H07BQ-F 3G2,5 ΠΡΟΣΟΧΗ! Χρησιμοποιήστε μόνο τα καλώδια που αναφέρονται 11 (PC) 12 (XC) 4) = H07RN-F 3G1,5 5) = H05RR-F 3G1,5 Χαρακτηρισμός Αρ. παραγγελίας Σάκος φίλτρου ασφάλειας H TTIX 30(5 τεμάχια) Σάκος φίλτρου ασφάλειας H TTIX 50 (5 τεμάχια) Μάλλινοι σάκοι φίλτρου ttix 30 (5 τεμάχια) Μάλλινοι σάκοι φίλτρου ttix 50 (5 τεμάχια) Στρογγυλό φίλτρο PC (H) Στρογγυλό φίλτρο PC (M) Λεπτό φίλτρο XC (2 τεμάχια) (H) Λεπτό φίλτρο XC (2 τεμάχια) (M) Φίλτρο ψύξης κινητήρα Αντάπτορας παροχής αέρα Φίλτρο εναπόθεσης ttix 30, Nilfi sk-lto-foam-stop (6x1l)
