ΔΟΜΙΚΑ ΥΛΙΚΑ ΤΕΧΝΗΤΟΙ ΛΊΘΟΙ- ΚΕΡΑΜΙΚΑ ΥΛΙΚΑ μέρος Α Πρώτες ύλες Οι πρώτες ύλες για την

στοιχεία, καολίνης για προϊόντα πορσελάνης, άσβεστος και χαλαζιακά αδρανή για άνοπτους

και άλλα προϊόντα τσιµέντου, γύψος για γυψόπλινθους ή γυψότουβλα, πλάκες τοίχου και

1 ΔΟΜΙΚΑ ΥΛΙΚΑ ΤΕΧΝΗΤΟΙ ΛΊΘΟΙ- ΚΕΡΑΜΙΚΑ ΥΛΙΚΑ μέρος Α Πρώτες ύλες Οι πρώτες ύλες για την παρασκευή των τεχνητών δοµικών λίθων είναι : άργιλοι για αργιλικά ή κεραµικά δοµικά στοιχεία, καολίνης για προϊόντα πορσελάνης, άσβεστος και χαλαζιακά αδρανή για άνοπτους πλίνθους ή ασβεστοαµµόλιθους και πλάκες, τσιµέντο και αδρανή για τσιµεντόπλινθους, πλάκες και άλλα προϊόντα τσιµέντου, γύψος για γυψόπλινθους ή γυψότουβλα, πλάκες τοίχου και γυψοσανίδες οροφής και γυαλί για υαλόπλινθους ή υαλότουβλα Δομικά Υλικά-Κεραμικά Υλικά Μέρος 1 Καραντώνη 1

2 Δομικά Υλικά-Κεραμικά Υλικά Μέρος 1 Καραντώνη 2

Αργιλικά κεραμικά στοιχεία (Αργιλικά ή από πηλό) Στάδια παραγωγής αργιλικών δοµικών στοιχείων από πηλό προεργασία με µηχανικά µέσα, σε κατάλληλα καλούπια, ξήρανση του υλικού στον αέρα ή σε ρεύµατα

3 Αργιλικά κεραμικά στοιχεία (Αργιλικά ή από πηλό) Στάδια παραγωγής αργιλικών δοµικών στοιχείων από πηλό προεργασία με µηχανικά µέσα, σε κατάλληλα καλούπια, ξήρανση του υλικού στον αέρα ή σε ρεύµατα θερµού αέρα, όπτηση σε δακτυλοειδή καµίνια ή καµίνια συνεχούς καύσης ψύξη. Η προεργασία του πηλού ανάλογα µε τις ιδιότητές του, περιλαµβάνει: απίσχναση όταν ο πηλός είναι παχύς, ή εµπλουτισµό ισχνών αργίλων, ανάµιξη µε νερό, έλαση κοπή. Όταν περιέχει πολύ άµµο Όταν η απίσχναση γίνεται µε οργανικά υλικά, π.χ. πριονίδι, τότε τα προϊόντα της όπτησης µετατρέπονται σε πορώδη υλικά, λόγω της πλήρους καύσης του οργανικού υλικού. Ο εµπλουτισµός των ισχνών πηλών γίνεται µε την αποµάκρυνση των απισχναντικών συστατικών, µε πλύσιµο µέσα σε δεξαµενές ανάδευσης µε πτερυγιοφόρο αναδευτήρα. Δομικά Υλικά-Κεραμικά Υλικά Μέρος 1 Καραντώνη 3

4 Η ξήρανση γίνεται: με φυσικό (είναι καλύτερος αλλά απαιτεί χώρο και χρόνο) τεχνητό τρόπο Η όπτηση: Πραγµατοποιείται σε καµίνους και καθώς αυξάνεται η θερµοκρασία παρατηρείται: στους C εξάτµιση του νερού, στους ο C αποµάκρυνση του κρυσταλλικού νερού στους C εξυάλωση, ( τήγµα προσµίξεων στην περιοχή αυτή συγκολλά τους κόκκους του υλικού, µε αποτέλεσµα το προϊόν να αποκτά µηχανικές αντοχές) η ψύξη του προϊόντος πρέπει να γίνεται με βραδύ ρυθμό, ώστε να αποφευχθούν μικρορηγματώσεις. Δομικά Υλικά-Κεραμικά Υλικά Μέρος 1 Καραντώνη 4

5 Η χημική σύσταση του πηλού και η θερμοκρασία όπτησης καθορίζουν το χρώμα του προϊόντος. Η παρουσία επιβλαβών προσμίξεων στα προϊόντα αργίλου, όπως και η κακή όπτηση δημιουργούν προβλήματα στα προϊόντα που παρασκευάζονται, όπως εξανθήματα, τριχοειδείς ρωγμές, κηλίδες, διαρρήξεις, κ.ά. Τα προϊόντα αργίλου, τούβλα, κεραμίδια κ.λ.π., τα οποία είναι καλής ποιότητας παρουσιάζουν ανθεκτικότητα στη θλίψη, στις καιρικές συνθήκες, στη φωτιά και στις χημικές επιδράσεις. Έχουν μικρό συντελεστή θερμικής αγωγιμότητας, διαπερατότητα από τον αέρα και ικανοποιούν τους όρους υγιεινής. Επίσης, έχουν ωραίους χρωματισμούς, επιθυμητές διαστάσεις και είναι εύχρηστα σε κάθε έργο. ονομασία (1) Οριζόντιες όψεις : οι επάνω και οι κάτω όψεις του πλίνθου, όπως τοποθετείται στην τοιχοποιία. (2) Κενό: οι οπές της πλίνθου, οι οποίες είναι δυνατόν να είναι διαµπερείς ή τυφλές. (3) Εγκοπή: η εσοχή της πλίνθου. (4) Τοίχωµα : το υλικό µεταξύ δύο κενών της πλίνθου. (5) Κέλυφος : το περιµετρικό υλικό της πλίνθου. (6) Μικτή διατοµή : η επιφάνεια της διατοµής χωρίς την αφαίρεση των κενών και των εσοχών της πλίνθου. Δομικά Υλικά-Κεραμικά Υλικά Μέρος 1 Καραντώνη 5

6 Είδη τεχνητών λίθων ΑΡΓΙΛΙΚΕΣ ΟΠΤΟΠΛΙΝΘΟΙ Η ΤΟΥΒΛΑ ΕΛΑΦΡΑ Ή ΠΟΡΩΔΗ ΤΟΥΒΛΑ ΠΥΡΙΜΑΧΑ ΤΟΥΒΛΑ Ή ΠΥΡΟΤΟΥΒΛΑ Αργιλικά ή τούβλα Chamotte. Χαλαζιακά ή τούβλα Dina. Μαγνησιακά ή τούβλα Λευκόλιθου. ΤΟΥΒΛΑ ΜΕ ΓΕΜΙΣΗ ΜΕ ΘΕΡΜΟΜΟΝΩΤΙΚΟ ΥΛΙΚΟ ΤΟΥΒΛΑ ΓΙΑ ΥΠΕΡΘΥΡΑ (ΠΡΕΚΙΑ) ΔΙΑΚΟΣΜΗΤΙΚΑ ΤΟΥΒΛΑ (κλωστρά) ΤΟΥΒΛΑ ΕΜΦΑΝΟΥΣ ΤΟΙΧΟΠΟΙΙΑΣ Δομικά Υλικά-Κεραμικά Υλικά Μέρος 1 Καραντώνη 6

7 ΤΟΥΒΛΑ ΔΑΠΕΔΩΝ ΤΟΥΒΛΑ ΟΡΟΦΗΣ ΚΕΡΑΜΙΔΙΑ Δομικά Υλικά-Κεραμικά Υλικά Μέρος 1 Καραντώνη 7

8 Κοίλα Πτυχωτά (επίπεδα) Ειδικά τεμάχια Κυριότεροι τύποι Βυζαντινό Γαλλικό Ρωμαϊκό Ολλανδικό Δομικά Υλικά-Κεραμικά Υλικά Μέρος 1 Καραντώνη 8

9 Ειδικοί τύποι καρφωτά επισμαλτωμένα Επίπεδα κεραμίδια (όχι συχνή χρήση) Δομικά Υλικά-Κεραμικά Υλικά Μέρος 1 Καραντώνη 9

10 Τα κεραμίδια από εμπορική άποψη διακρίνονται στις κατηγορίες διαλογής Α,Β και Γ. Η πρώτη περιλαμβάνει τις διαλογές ΑΑ και ΑΒ. Τα κεραμίδια διαλογής ΑΑ πληρούν όλους τους όρους των κανονισμών, τα διαλογής ΑΒ τους πληρούν με μικρές αποκλίσεις ως προς τις γωνίες, το σχήμα και το χρώμα. Τα διαλογής Β δεν πληρούν όλους τους όρους των κανονισμών τα διαλογής Γ τους πληρούν ελάχιστα. Απαιτήσεις α. Να μην υπάρχουν ρωγμές, λευκοί κόκκοι και σπασίματα. β. Ακρίβεια στη μορφή και στις διαστάσεις, οι οποίες δεν πρέπει να παρουσιάζουν αποκλίσεις πάνω από 2 %. γ. Να έχουν ομοιομορφία χρωματισμού. δ. Το ειδικό βάρος να κυμαίνεται από N/m 3. ε. Όταν κρούονται με μεταλλικό αντικείμενο ο παραγόμενος ήχος να είναι οξύς και διαυγής. Δομικά Υλικά-Κεραμικά Υλικά Μέρος 1 Καραντώνη 10

11 Απαιτήσεις στ. Κατά τη θραύση τους να μη γίνεται συντριβή και να προκύπτουν γωνιώδεις ακμές. ζ. Ο ιστός στην επιφάνεια θραύσης να είναι κοκκώδης και οι κόκκοι στερεά συγκολλημένοι με το τηγμένο υλικό. η. Η σκληρότητα σε εγχάραξη να είναι λίγο μικρότερη από εκείνη του χάλυβα. θ. Η τιμή του πορώδους να είναι μικρή, ώστε τα κεραμίδια να μην είναι υδατοπερατά. Ο έλεγχος της υδατοπερατότητας γίνεται σε 10 κεραμίδια σύμφωνα με τους κανονισμούς, με την επιβολή στήλης νερού ύψους 5 cm στην πάνω επιφάνεια. Για να μην είναι υδατοπερατά πρέπει: στα 8 δοκίμια να εμφανίζεται σταγόνα νερού στην κάτω επιφάνεια μετά από 2,5 h, ενώ στα υπόλοιπα 2 τουλάχιστον μετά 2 h. Δομικά Υλικά-Κεραμικά Υλικά Μέρος 1 Καραντώνη 11

12 ι. Να παρουσιάζουν σταθερότητα όγκου. Όταν υποβάλλονται σε βρασμό για 2 h να μην εμφανίζουν αλλοιώσεις και να διατηρούν τη σκληρότητα και τη συνοχή τους. ια. Να παρουσιάζουν αντοχή στον παγετό. Τα κεραμίδια με επιφάνεια θραύσης σχιστής δομής δεν έχουν μεγάλη ανθεκτικότητα στον παγετό. ιβ. Οι αντοχές τους σε θραύση πρέπει να ικανοποιούν τις απαιτήσεις του κανονισμού. Σε πρόχειρη δοκιμασία πρέπει το κεραμίδι, όταν φορτίζεται με μέτριο βάρος άντρα περίπου 75 Kg σε άνοιγμα 250 mm, να μη θραύεται. Δομικά Υλικά-Κεραμικά Υλικά Μέρος 1 Καραντώνη 12

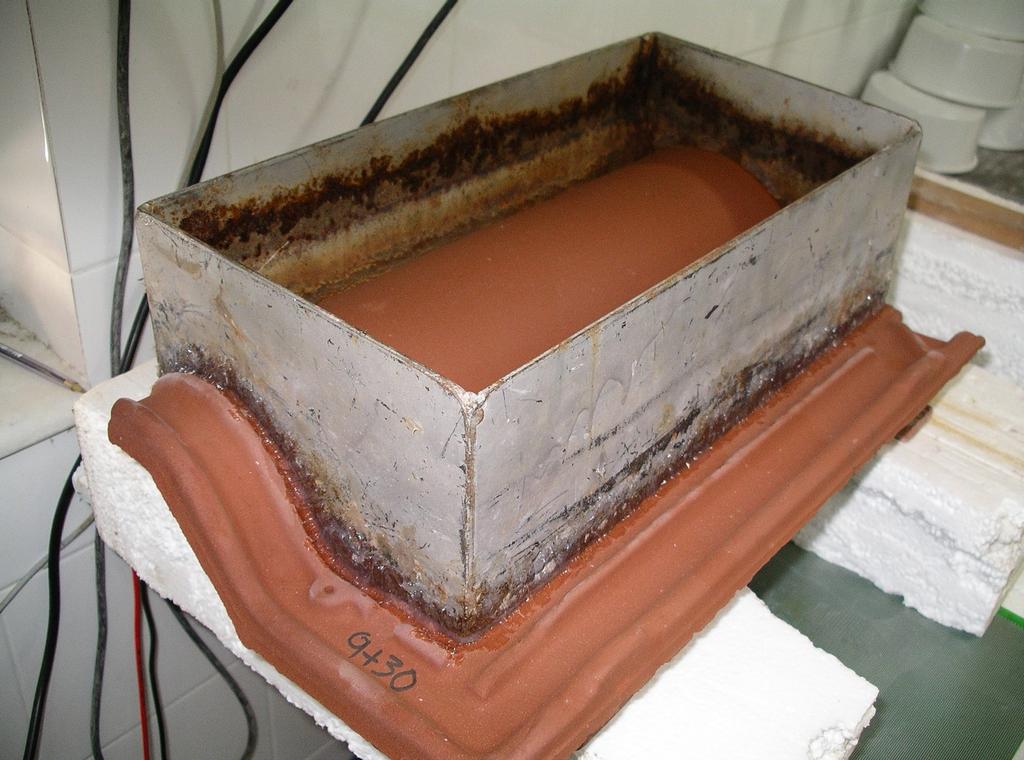

13 Έλεγχος υδατοαπορροφητικότητας Έλεγχος κάμψης Δομικά Υλικά-Κεραμικά Υλικά Μέρος 1 Καραντώνη 13
