Αέρα/νερού Αντλία θερμότητας για εξωτερική εγκατάσταση BWL-1-A σελίδα 2. Αντλία θερμότητας για εσωτερική εγκατάσταση BWL-1-I σελίδα 4

Transcript

1 Αντλίες θερμότητας Αέρα/νερού Αντλία θερμότητας για εξωτερική εγκατάσταση BWL-1-A σελίδα 2 Αντλία θερμότητας για εσωτερική εγκατάσταση BWL-1-I σελίδα 4 Νερού/νερού Αντλία θερμότητας για εσωτερική εγκατάσταση BWS-1 σελίδα 6 Εξαρτήματα Μποϊλερ ζεστού νερού χρήσης και μποϊλερ αποθήκευσης σελίδα 8 Υδραυλικά εξαρτήματα θέρμανσης σελίδα 9 Εξαρτήματα κυκλώματος αέρα σελίδα 10 Υδραυλικά εξαρτήματα πηγής θερμότητας (κύκλωμα νερού) σελίδα

2 Αντλίες θερμότητας/ εξαρτήματα = 11 Αντλίες θερμότητας υψηλής απόδοσης αέρα/νερού κατάλληλες για εξωτερική εγκατάσταση BWL-1-A ΝΕΟ Τύπος BWL-1-08 A BWL-1-10 A BWL-1-12 A Θερμική ισχύς / COP σε A2/W35 κατά EN255 kw / - 8,3 / 4,0 9,8 / 3,9 11,9 / 3,9 σε A2/W35 κατά EN14511 kw / - 8,2 / 3,8 9,7 / 3,7 11,8 / 3,7 σε A7/W35 κατά EN14511 kw / - 9,4 / 4,3 11,0 / 4,2 13,3 / 4,3 σε A7/W45 κατά EN14511 kw / - 9,0 / 3,3 10,5 / 3,2 13,5 / 3,3 σε A10/W35 κατά EN14511 kw / - 9,9 / 4,7 11,6 / 4,6 14,2 / 4,6 σε A-7/W35 κατά EN14511 kw / - 6,7 / 3,1 7,8 / 3,0 9,3 / 3,0 Διαστάσεις Συνολικό πλάτος mm Συνολικό βάθος mm Συνολικό ύψος mm Βάρος kg Υψηλής απόδοσης αντλία θερμότητας αέρα/νερού για εξωτερικές συνθήκες, για μία μέγιστη θερμοκρασία νερού θέρμανσης των 63 C και μία ελάχιστη θερμοκρασία αέρα μέχρι -25 C Ενσωματωμένο στη συσκευή θερμιδομετρητή (αναγνωρισμένο κατά BAFA) Ηλεκτρονική μαλακή εκκίνηση για τον περιορισμό ηλεκτρικής κατανάλωσης εκκίνησης Ρυθμισμένη ηλεκτρική αντίσταση 6 kw για την υποστήριξη της θέρμανσης και του ζεστού νερού χρήσης σε λειτουργία μονοεργετική Συνδέσεις με απσοβεστήρες Φυγοκεντρικοί ανεμιστήρες EC με ρυθμιζόμενες στροφές Έτοιμη καλωδιωμένη σύνδεση της αντλίας θερμότητας με το manager της αντλίας θερμότητας WPM-1 Απόψυξη ανάλογα με τις ανάγκες με φυσική απόψυξη και αντιστροφή διεργασίας Ενσωματωμένη επιτήρηση φάσεων και πεδίων Κωδικός , , ,- Τεχνικά χαρακτηριστικά βλέπε σελίδα 378 TELETHERMANSI L.T.D 2

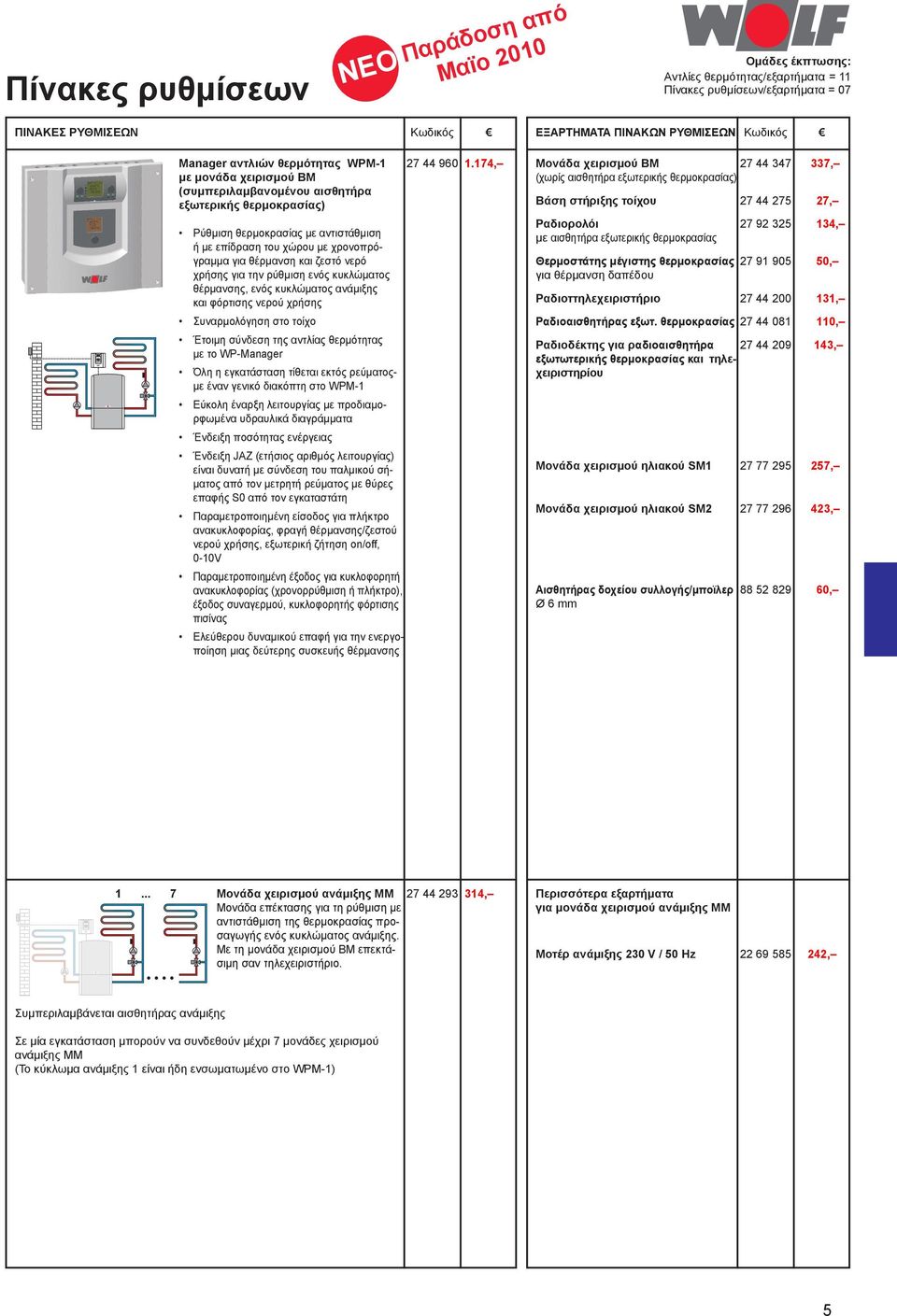

3 Πίνακες ρυθμίσεων ΝΕΟ Αντλίες θερμότητας/εξαρτήματα = 11 Πίνακες ρυθμίσεων/εξαρτήματα = 07 ΠΙΝΑΚΕΣ ΡΥΘΜΙΣΕΩΝ Κωδικός Manager αντλιών θερμότητας WPM , με μονάδα χειρισμού BM (συμπεριλαμβανομένου αισθητήρα εξωτερικής θερμοκρασίας) Ρύθμιση θερμοκρασίας με αντιστάθμιση ή με επίδραση του χώρου με χρονοπρόγραμμα για θέρμανση και ζεστό νερό χρήσης για την ρύθμιση ενός κυκλώματος θέρμανσης, ενός κυκλώματος ανάμιξης και φόρτισης νερού χρήσης Συναρμολόγηση στο τοίχο Έτοιμη σύνδεση της αντλίας θερμότητας με το WP-Manager Όλη η εγκατάσταση τίθεται εκτός ρεύματοςμε έναν γενικό διακόπτη στο WPM-1 Εύκολη έναρξη λειτουργίας με προδιαμορφωμένα υδραυλικά διαγράμματα Ένδειξη ποσότητας ενέργειας Ένδειξη JAZ (ετήσιος αριθμός λειτουργίας) είναι δυνατή με σύνδεση του παλμικού σήματος από τον μετρητή ρεύματος με θύρες επαφής S0 από τον εγκαταστάτη Παραμετροποιημένη είσοδος για πλήκτρο ανακυκλοφορίας, φραγή θέρμανσης/ζεστού νερού χρήσης, εξωτερική ζήτηση on/off, 0-10V Παραμετροποιημένη έξοδος για κυκλοφορητή ανακυκλοφορίας (χρονορρύθμιση ή πλήκτρο), έξοδος συναγερμού, κυκλοφορητής φόρτισης πισίνας Ελεύθερου δυναμικού επαφή για την ενεργοποίηση μιας δεύτερης συσκευής θέρμανσης ΕΞΑΡΤΗΜΑΤΑ ΠΙΝΑΚΩΝ ΡΥΘΜΙΣΕΩΝ Κωδικός Μονάδα χειρισμού BM , (χωρίς αισθητήρα εξωτερικής θερμοκρασίας) Βάση στήριξης τοίχου , Ραδιορολόι , με αισθητήρα εξωτερικής θερμοκρασίας Θερμοστάτης μέγιστης θερμοκρασίας , για θέρμανση δαπέδου Ραδιοττηλεχειριστήριο , Ραδιοαισθητήρας εξωτ. θερμοκρασίας , Ραδιοδέκτης για ραδιοαισθητήρα , εξωτωτερικής θερμοκρασίας και τηλεχειριστηρίου Μονάδα χειρισμού ηλιακού SM , Μονάδα χειρισμού ηλιακού SM , Αισθητήρας δοχείου συλλογής/μποϊλερ , Ø 6 mm Ηλεκτρική σύνδεση (καλώδιο σύνδεσης δικτύου και ελέγχου) Έτοιμο καλωδιωμένο σετ καλωδίων για σύνδεση δικτύου και ελέγχου του manager αντλιών θερμότητας με την αντλία θερμότητας, (διάμετρος σωλήνα τουλάχιστον Ø 75mm) 14 m ,- 21 m ,- 30 m , Μονάδα χειρισμού ανάμιξης MM , Μονάδα επέκτασης για τη ρύθμιση με αντιστάθμιση της θερμοκρασίας προσαγωγής ενός κυκλώματος ανάμιξης. Με τη μονάδα χειρισμού BM επεκτάσιμη σαν τηλεχειριστήριο. Περισσότερα εξαρτήματα για μονάδα χειρισμού ανάμιξης MM Μοτέρ ανάμιξης 230 V / 50 Hz , Συμπεριλαμβάνεται αισθητήρας ανάμιξης Σε μία εγκατάσταση μπορούν να συνδεθούν μέχρι 7 μονάδες χειρισμού ανάμιξης ΜΜ (Το κύκλωμα ανάμιξης 1 είναι ήδη ενσωματωμένο στο WPM-1) 3

4 Αντλίες θερμότητας/ εξαρτήματα = 11 Αντλίες θερμότητας υψηλής απόδοσης αέρα/νερού κατάλληλες για εσωτερική εγκατάσταση BWL-1-I ΝΕΟ Τύπος BWL-1-08 I BWL-1-10 I BWL-1-12 I Θερμική ισχύς / COP σε A2/W35 κατά EN255 kw / - 8,3 / 4,0 9,8 / 3,9 11,9 / 3,9 σε A2/W35 κατά EN14511 kw / - 8,2 / 3,8 9,7 / 3,7 11,8 / 3,7 σε A7/W35 κατά EN14511 kw / - 9,4 / 4,3 11,0 / 4,2 13,3 / 4,3 σε A7/W45 κατά EN14511 kw / - 9,0 / 3,3 10,5 / 3,2 13,5 / 3,3 σε A10/W35 κατά EN14511 kw / - 9,9 / 4,7 11,6 / 4,6 14,2 / 4,6 σε A-7/W35 κατά EN14511 kw / - 6,7 / 3,1 7,8 / 3,0 9,3 / 3,0 Διαστάσεις Συνολικό πλάτος mm Συνολικό βάθος mm Συνολικό ύψος mm Βάρος kg Υψηλής απόδοσης αντλία θερμότητας αέρα/νερού για εξωτερικές συνθήκες, για μία μέγιστη θερμοκρασία νερού θέρμανσης των 63 C και μία ελάχιστη θερμοκρασία αέρα μέχρι -25 C Ενσωματωμένο στη συσκευή θερμιδομετρητή (αναγνωρισμένο κατά BAFA) Ηλεκτρονική μαλακή εκκίνηση για τον περιορισμό ηλεκτρικής κατανάλωσης εκκίνησης Ρυθμισμένη ηλεκτρική αντίσταση 6 kw για την υποστήριξη της θέρμανσης και του ζεστού νερού χρήσης σε λειτουργία μονοεργετική Συνδέσεις με απσοβεστήρες Φυγοκεντρικοί ανεμιστήρες EC με ρυθμιζόμενες στροφές Έτοιμη καλωδιωμένη σύνδεση (συμπεριλαμβάνεται καλώδιο 5m) της αντλίας θερμότητας με το manager της αντλίας θερμότητας WPM-1 Απόψυξη ανάλογα με τις ανάγκες με φυσική απόψυξη και αντιστροφή διεργασίας Ενσωματωμένη επιτήρηση φάσεων και πεδίων Σύνδεση για εξάρτημα προσαγωγής αέρα κατ επιλογή αριστερά ή δεξιά Σύνδεση για εξάρτημα αναρρόφησης αέρα από την πίσω πλευρά Δυνατή η συναρμολόγηση σε γωνία Κωδικός , , ,- Τεχνικά χαρακτηριστικά βλέπε σελίδα 378 4

5 Πίνακες ρυθμίσεων ΝΕΟ Αντλίες θερμότητας/εξαρτήματα = 11 Πίνακες ρυθμίσεων/εξαρτήματα = 07 ΠΙΝΑΚΕΣ ΡΥΘΜΙΣΕΩΝ Κωδικός Manager αντλιών θερμότητας WPM , με μονάδα χειρισμού BM (συμπεριλαμβανομένου αισθητήρα εξωτερικής θερμοκρασίας) Ρύθμιση θερμοκρασίας με αντιστάθμιση ή με επίδραση του χώρου με χρονοπρόγραμμα για θέρμανση και ζεστό νερό χρήσης για την ρύθμιση ενός κυκλώματος θέρμανσης, ενός κυκλώματος ανάμιξης και φόρτισης νερού χρήσης Συναρμολόγηση στο τοίχο Έτοιμη σύνδεση της αντλίας θερμότητας με το WP-Manager Όλη η εγκατάσταση τίθεται εκτός ρεύματοςμε έναν γενικό διακόπτη στο WPM-1 Εύκολη έναρξη λειτουργίας με προδιαμορφωμένα υδραυλικά διαγράμματα Ένδειξη ποσότητας ενέργειας Ένδειξη JAZ (ετήσιος αριθμός λειτουργίας) είναι δυνατή με σύνδεση του παλμικού σήματος από τον μετρητή ρεύματος με θύρες επαφής S0 από τον εγκαταστάτη Παραμετροποιημένη είσοδος για πλήκτρο ανακυκλοφορίας, φραγή θέρμανσης/ζεστού νερού χρήσης, εξωτερική ζήτηση on/off, 0-10V Παραμετροποιημένη έξοδος για κυκλοφορητή ανακυκλοφορίας (χρονορρύθμιση ή πλήκτρο), έξοδος συναγερμού, κυκλοφορητής φόρτισης πισίνας Ελεύθερου δυναμικού επαφή για την ενεργοποίηση μιας δεύτερης συσκευής θέρμανσης ΕΞΑΡΤΗΜΑΤΑ ΠΙΝΑΚΩΝ ΡΥΘΜΙΣΕΩΝ Κωδικός Μονάδα χειρισμού BM , (χωρίς αισθητήρα εξωτερικής θερμοκρασίας) Βάση στήριξης τοίχου , Ραδιορολόι , με αισθητήρα εξωτερικής θερμοκρασίας Θερμοστάτης μέγιστης θερμοκρασίας , για θέρμανση δαπέδου Ραδιοττηλεχειριστήριο , Ραδιοαισθητήρας εξωτ. θερμοκρασίας , Ραδιοδέκτης για ραδιοαισθητήρα , εξωτωτερικής θερμοκρασίας και τηλεχειριστηρίου Μονάδα χειρισμού ηλιακού SM , Μονάδα χειρισμού ηλιακού SM , Αισθητήρας δοχείου συλλογής/μποϊλερ , Ø 6 mm Μονάδα χειρισμού ανάμιξης MM , Μονάδα επέκτασης για τη ρύθμιση με αντιστάθμιση της θερμοκρασίας προσαγωγής ενός κυκλώματος ανάμιξης. Με τη μονάδα χειρισμού BM επεκτάσιμη σαν τηλεχειριστήριο. Περισσότερα εξαρτήματα για μονάδα χειρισμού ανάμιξης MM Μοτέρ ανάμιξης 230 V / 50 Hz , Συμπεριλαμβάνεται αισθητήρας ανάμιξης Σε μία εγκατάσταση μπορούν να συνδεθούν μέχρι 7 μονάδες χειρισμού ανάμιξης ΜΜ (Το κύκλωμα ανάμιξης 1 είναι ήδη ενσωματωμένο στο WPM-1) 5

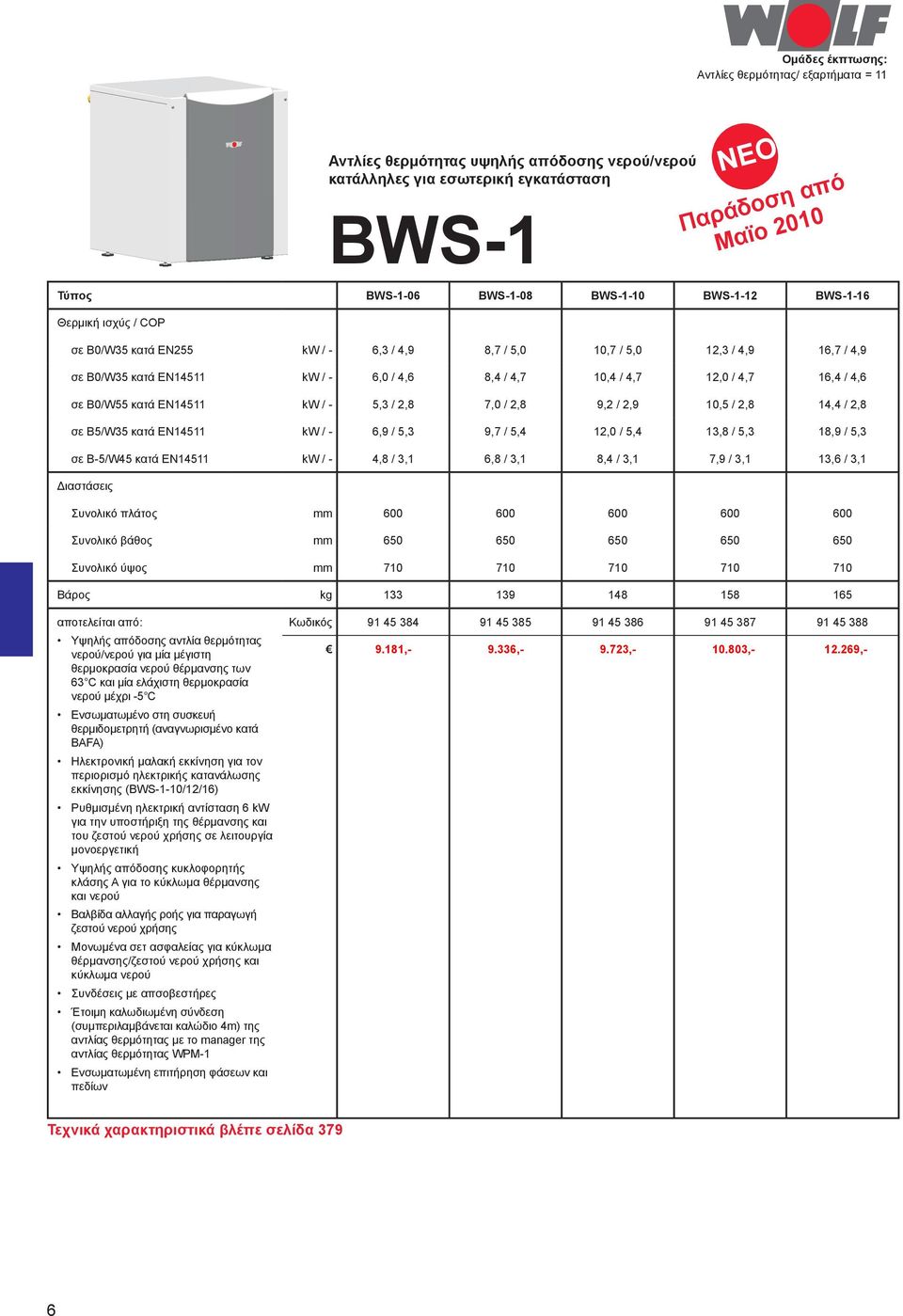

6 Αντλίες θερμότητας/ εξαρτήματα = 11 Αντλίες θερμότητας υψηλής απόδοσης νερού/νερού κατάλληλες για εσωτερική εγκατάσταση BWS-1 ΝΕΟ Τύπος BWS-1-06 BWS-1-08 BWS-1-10 BWS-1-12 BWS-1-16 Θερμική ισχύς / COP σε B0/W35 κατά EN255 kw / - 6,3 / 4,9 8,7 / 5,0 10,7 / 5,0 12,3 / 4,9 16,7 / 4,9 σε B0/W35 κατά EN14511 kw / - 6,0 / 4,6 8,4 / 4,7 10,4 / 4,7 12,0 / 4,7 16,4 / 4,6 σε B0/W55 κατά EN14511 kw / - 5,3 / 2,8 7,0 / 2,8 9,2 / 2,9 10,5 / 2,8 14,4 / 2,8 σε B5/W35 κατά EN14511 kw / - 6,9 / 5,3 9,7 / 5,4 12,0 / 5,4 13,8 / 5,3 18,9 / 5,3 σε B-5/W45 κατά EN14511 kw / - 4,8 / 3,1 6,8 / 3,1 8,4 / 3,1 7,9 / 3,1 13,6 / 3,1 Διαστάσεις Συνολικό πλάτος mm Συνολικό βάθος mm Συνολικό ύψος mm Βάρος kg Υψηλής απόδοσης αντλία θερμότητας νερού/νερού για μία μέγιστη θερμοκρασία νερού θέρμανσης των 63 C και μία ελάχιστη θερμοκρασία νερού μέχρι -5 C Ενσωματωμένο στη συσκευή θερμιδομετρητή (αναγνωρισμένο κατά BAFA) Ηλεκτρονική μαλακή εκκίνηση για τον περιορισμό ηλεκτρικής κατανάλωσης εκκίνησης (BWS-1-10/12/16) Ρυθμισμένη ηλεκτρική αντίσταση 6 kw για την υποστήριξη της θέρμανσης και του ζεστού νερού χρήσης σε λειτουργία μονοεργετική Υψηλής απόδοσης κυκλοφορητής κλάσης Α για το κύκλωμα θέρμανσης και νερού Βαλβίδα αλλαγής ροής για παραγωγή ζεστού νερού χρήσης Μονωμένα σετ ασφαλείας για κύκλωμα θέρμανσης/ζεστού νερού χρήσης και κύκλωμα νερού Συνδέσεις με απσοβεστήρες Έτοιμη καλωδιωμένη σύνδεση (συμπεριλαμβάνεται καλώδιο 4m) της αντλίας θερμότητας με το manager της αντλίας θερμότητας WPM-1 Ενσωματωμένη επιτήρηση φάσεων και πεδίων Κωδικός , , , , ,- Τεχνικά χαρακτηριστικά βλέπε σελίδα 379 6

7 Πίνακες ρυθμίσεων ΝΕΟ Αντλίες θερμότητας/εξαρτήματα = 11 Πίνακες ρυθμίσεων/εξαρτήματα = 07 ΠΙΝΑΚΕΣ ΡΥΘΜΙΣΕΩΝ Κωδικός Manager αντλιών θερμότητας WPM , με μονάδα χειρισμού BM (συμπεριλαμβανομένου αισθητήρα εξωτερικής θερμοκρασίας) Ρύθμιση θερμοκρασίας με αντιστάθμιση ή με επίδραση του χώρου με χρονοπρόγραμμα για θέρμανση και ζεστό νερό χρήσης για την ρύθμιση ενός κυκλώματος θέρμανσης, ενός κυκλώματος ανάμιξης και φόρτισης νερού χρήσης Συναρμολόγηση στο τοίχο Έτοιμη σύνδεση της αντλίας θερμότητας με το WP-Manager Όλη η εγκατάσταση τίθεται εκτός ρεύματοςμε έναν γενικό διακόπτη στο WPM-1 Εύκολη έναρξη λειτουργίας με προδιαμορφωμένα υδραυλικά διαγράμματα Ένδειξη ποσότητας ενέργειας Ένδειξη JAZ (ετήσιος αριθμός λειτουργίας) είναι δυνατή με σύνδεση του παλμικού σήματος από τον μετρητή ρεύματος με θύρες επαφής S0 από τον εγκαταστάτη Παραμετροποιημένη είσοδος για πλήκτρο ανακυκλοφορίας, φραγή θέρμανσης/ζεστού νερού χρήσης, εξωτερική ζήτηση on/off, 0-10V Παραμετροποιημένη έξοδος για κυκλοφορητή ανακυκλοφορίας (χρονορρύθμιση ή πλήκτρο), έξοδος συναγερμού, κυκλοφορητής φόρτισης πισίνας Ελεύθερου δυναμικού επαφή για την ενεργοποίηση μιας δεύτερης συσκευής θέρμανσης ΕΞΑΡΤΗΜΑΤΑ ΠΙΝΑΚΩΝ ΡΥΘΜΙΣΕΩΝ Κωδικός Μονάδα χειρισμού BM , (χωρίς αισθητήρα εξωτερικής θερμοκρασίας) Βάση στήριξης τοίχου , Ραδιορολόι , με αισθητήρα εξωτερικής θερμοκρασίας Θερμοστάτης μέγιστης θερμοκρασίας , για θέρμανση δαπέδου Ραδιοττηλεχειριστήριο , Ραδιοαισθητήρας εξωτ. θερμοκρασίας , Ραδιοδέκτης για ραδιοαισθητήρα , εξωτωτερικής θερμοκρασίας και τηλεχειριστηρίου Μονάδα χειρισμού ηλιακού SM , Μονάδα χειρισμού ηλιακού SM , Αισθητήρας δοχείου συλλογής/μποϊλερ , Ø 6 mm Μονάδα χειρισμού ανάμιξης MM , Μονάδα επέκτασης για τη ρύθμιση με αντιστάθμιση της θερμοκρασίας προσαγωγής ενός κυκλώματος ανάμιξης. Με τη μονάδα χειρισμού BM επεκτάσιμη σαν τηλεχειριστήριο. Περισσότερα εξαρτήματα για μονάδα χειρισμού ανάμιξης MM Μοτέρ ανάμιξης 230 V / 50 Hz , Συμπεριλαμβάνεται αισθητήρας ανάμιξης Σε μία εγκατάσταση μπορούν να συνδεθούν μέχρι 7 μονάδες χειρισμού ανάμιξης ΜΜ (Το κύκλωμα ανάμιξης 1 είναι ήδη ενσωματωμένο στο WPM-1) 7

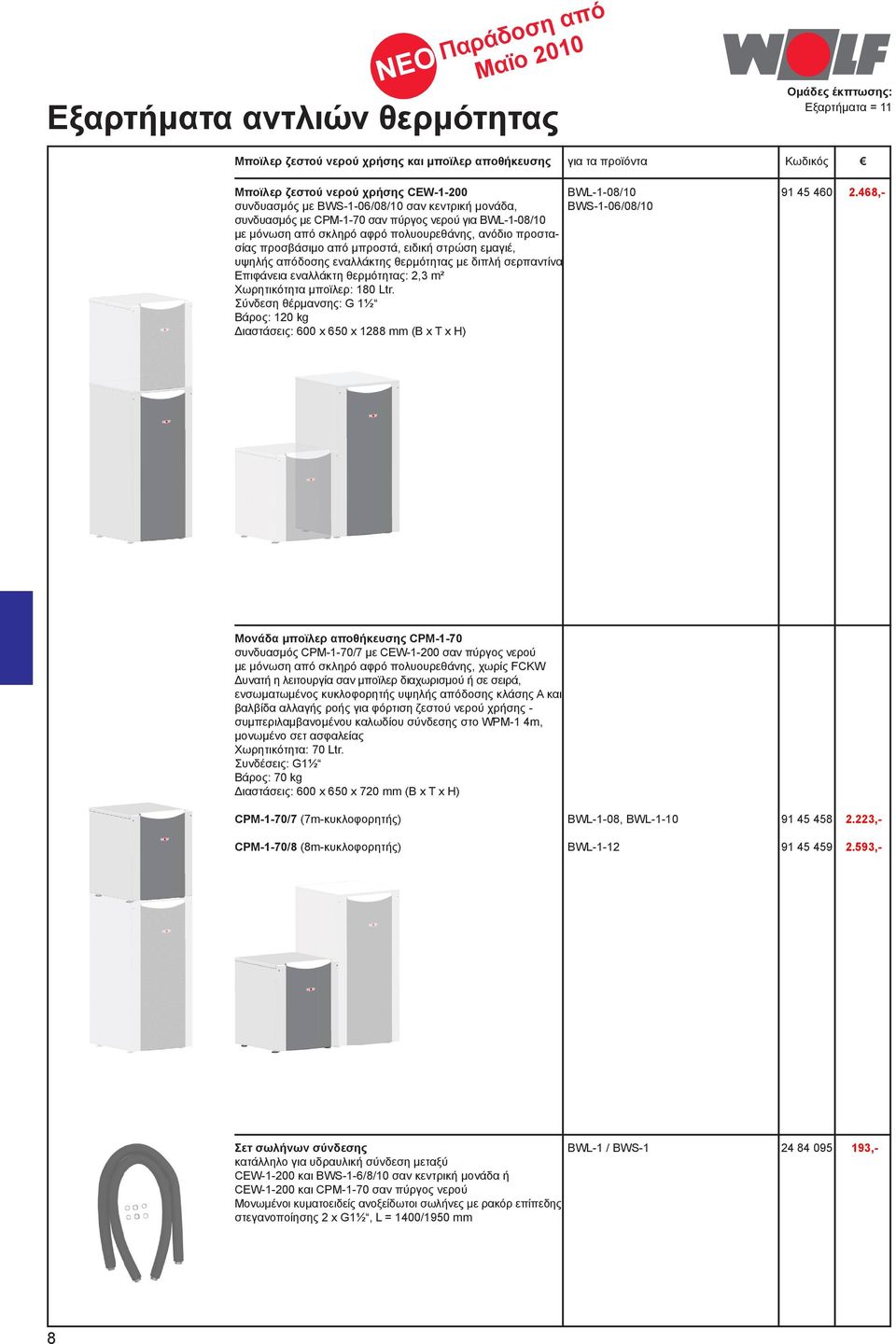

8 ΝΕΟ Εξαρτήματα αντλιών θερμότητας Εξαρτήματα = 11 Μποϊλερ ζεστού νερού χρήσης και μποϊλερ αποθήκευσης για τα προϊόντα Κωδικός Μποϊλερ ζεστού νερού χρήσης CEW BWL-1-08/ ,- συνδυασμός με BWS-1-06/08/10 σαν κεντρική μονάδα, BWS-1-06/08/10 συνδυασμός με CPM-1-70 σαν πύργος νερού για BWL-1-08/10 με μόνωση από σκληρό αφρό πολυουρεθάνης, ανόδιο προστασίας προσβάσιμο από μπροστά, ειδική στρώση εμαγιέ, υψηλής απόδοσης εναλλάκτης θερμότητας με διπλή σερπαντίνα Επιφάνεια εναλλάκτη θερμότητας: 2,3 m² Χωρητικότητα μποϊλερ: 180 Ltr. Σύνδεση θέρμανσης: G 1½ Βάρος: 120 kg Διαστάσεις: 600 x 650 x 1288 mm (B x T x H) Μονάδα μποϊλερ αποθήκευσης CPM-1-70 συνδυασμός CPM-1-70/7 με CEW σαν πύργος νερού με μόνωση από σκληρό αφρό πολυουρεθάνης, χωρίς FCKW Δυνατή η λειτουργία σαν μποϊλερ διαχωρισμού ή σε σειρά, ενσωματωμένος κυκλοφορητής υψηλής απόδοσης κλάσης A και βαλβίδα αλλαγής ροής για φόρτιση ζεστού νερού χρήσης - συμπεριλαμβανομένου καλωδίου σύνδεσης στο WPM-1 4m, μονωμένο σετ ασφαλείας Χωρητικότητα: 70 Ltr. Συνδέσεις: G1½ Βάρος: 70 kg Διαστάσεις: 600 x 650 x 720 mm (B x T x H) CPM-1-70/7 (7m-κυκλοφορητής) BWL-1-08, BWL ,- CPM-1-70/8 (8m-κυκλοφορητής) BWL ,- Σετ σωλήνων σύνδεσης BWL-1 / BWS ,- κατάλληλο για υδραυλική σύνδεση μεταξύ CEW και BWS-1-6/8/10 σαν κεντρική μονάδα ή CEW και CPM-1-70 σαν πύργος νερού Μονωμένοι κυματοειδείς ανοξείδωτοι σωλήνες με ρακόρ επίπεδης στεγανοποίησης 2 x G1½, L = 1400/1950 mm 8

9 ΝΕΟ Εξαρτήματα αντλιών θερμότητας Εξαρτήματα = 11 Μποϊλερ ζεστού νερού χρήσης και μποϊλερ αποθήκευσης για τα προϊόντα Κωδικός Μποϊλερ ζεστού νερού χρήσης SEW BWL-1 / BWS ,- ειδική επίστρωση εμαγιέ, μέχρι περίπου 14 kw θερμική ισχύς, υψηλής απόδοσης εναλλάκτης θερμότητας με διπλή σερπαντίνα με επιφάνεια εναλλαγής περίπου 3,5 m² για άνετη παραγωγή ζεστού νερού χρήσης. Μόνωση από σκληρό αφρό πολυουρεθάνης, χωρίς FCKW, ανόδιο προστασίας. Βάρος: περίπου 116 kg Διαστάσεις: DN 700 mm, 1310 mm ύψος Πίεση λειτουργίας: 10 bar Χωρητικότητα μποϊλερ: 288 Ltr Μποϊλερ ζεστού νερού χρήσης SEW BWL-1 / BWS ,- ειδική επίστρωση εμαγιέ, μέχρι περίπου 20 kw θερμική ισχύς, υψηλής απόδοσης εναλλάκτης θερμότητας με διπλή σερπαντίνα με επιφάνεια εναλλαγής περίπου 5,1 m² για άνετη παραγωγή ζεστού νερού χρήσης. Μόνωση από σκληρό αφρό πολυουρεθάνης, χωρίς FCKW, ανόδιο προστασίας. Βάρος περίπου 147 kg Διαστάσεις: DN 700 mm, 1660 mm ύψος Πίεση λειτουργίας: 10 bar Χωρητικότητα μποϊλερ: 375 Ltr Τρίοδη βαλβίδα αλλαγής ροής 1¼, 24 VAC, κομπλέ BWL-1 / BWS ,- για την σύνδεση με μποϊλερ-θερμαντήρες νερού Μοτέρ για τρίοδη βαλβίδα αλλαγής ροής - μοτέρ on/off SPST CR 24 VAC, σώμα τρίοδης βαλβίδας 1¼ με ρακόρ DN28 και καλώδιο με 6πολικό φις (μήκος 4 m) Σώμα φλάντζας DN 110 CEW ,- με σύνδεση 1½ για ηλεκτρική αντίσταση SEW SEW Μποϊλερ αποθήκευσης SPU BWL-1 / BWS ,- κάθετο δαπέδου μποϊλερ αποθήκευσης με μόνωση, 5 μούφες σύνδεσης G 1½, κατάλληλο σαν μποϊλερ διαχωρισμού ή μποϊλερ σε σειρά Διαστάσεις: διάμετρος 610 mm, ύψος 1140 mm Βάρος 52 kg Ονομαστική χωρητικότητα 200 Ltr 9

10 ΝΕΟ Εξαρτήματα αντλιών θερμότητας Εξαρτήματα = 11 Υδραυλικά εξαρτήματα θέρμανσης για τα προϊόντα Κωδικός Σετ σωληνώσεων κυκλώματος θέρμανσης BWL-1 / BWS ,- σε περίπτωση μποϊλερ διαχωρισμού Κυκλοφορητή DN32-60 (αυτορυθμιζόμενος, κλάση A), με καλώδιο 4m έτοιμος καλωδιωμένος, εύκολη αλλαγή προσαγωγής από αριστερά προς τα δεξιά, πάνω ενσωματωμένα θερμόμετρα, εύκολης χρήσης σφαιρικές βάνες κόκκινη και μπλε (κάτω από τα κελύφη μόνωσης), φρένο βαρύτητας, ενσωματωμένη βαλβίδα διαφορικής πίεσης, συνδέσεις κάτω με επίπεδη στεγανοποίηση 1½ και πάνω συστολικά ρακόρ σε IG 1 (DN25) ή IG 1¼ (DN32), design κελύφη μόνωσης από EPP, μικρό ύψος (355mm), κομπλέ συναρμολογημένο με στεγανοποίηση, υδραυλικά και ηλεκτρικά ελεγμένο. DN32: p=150 mbar σε V=3100 l/h σε t 10K μέχρι 36 kw σε t 15K μέχρι 54 kw σε t 20K μέχρι 72 kw Σετ σωληνώσεων κυκλώματος ανάμιξης BWL-1 / BWS ,- σε περίπτωση μποϊλερ διαχωρισμού Κυκλοφορητή DN32-60 (αυτορυθμιζόμενος, κλάση A), συναρμολογημένο μοτέρ ανάμιξης, έτοιμα καλωδιωμένα με καλώδιο 4m, τρίοδη βάνα ανάμιξης ορειχάλκινη DN25 kvs=10, DN32 kvs=18, εντελώς στεγανή, ρυθμιζόμενο Bypass, εύκολη αλλαγή προσαγωγής από αριστερά προς τα δεξιά μέσω μηχανισμού ανάμιξης, πάνω ενσωματωμένα θερμόμετρα, εύκολης χρήσης σφαιρικές βάνες κόκκινη και μπλε (κάτω από τα κελύφη μόνωσης), φρένο βαρύτητας, ενσωματωμένη βαλβίδα διαφορικής πίεσης, συνδέσεις κάτω με επίπεδη στεγανοποίηση 1½ και πάνω συστολικά ρακόρ σε IG 1 (DN25) ή IG 1¼ (DN32), design κελύφη μόνωσης από EPP, μικρό ύψος (355mm), κομπλέ συναρμολογημένο με στεγανοποίηση, υδραυλικά και ηλεκτρικά ελεγμένο. DN32: p=150 mbar σε V=3000 l/h σε t 10K μέχρι 35 kw σε t 15K μέχρι 52 kw σε t 20K μέχρι 70 kw Κυκλοφορητής υψηλής απόδοσης κλάση A Συνδέσεις G 1¼ ; Μήκος 180 mm Υψηλής απόδοσης κυκλοφορητής κλάση A, Καλώδιο με φις Molex (μήκος 4 m) και καλώδιο σύνδεσης με φις στον πίνακα ρυθμίσεων (μήκος 4 m) Επισήμανση: Υπάρχει στην συσκευασία παράδοσης της μονάδας μποϊλερ αποθήκευσης CPM Μανομετρικό ύψος 7 m BWL-1-08, BWL ,- Μανομετρικό ύψος 8 m BWL ,- Σετ ασφαλείας BWL ,- Μικρός συλλέκτης με σύνδεση για δοχείο διαστολής ¾, για κλειστά κυκλώματα θέρμανσης ζεστού νερού χρήσης Επισήμανση: Υπάρχει στην συσκευασία παράδοσης Βαλβίδα ασφαλείας με 3 bar πίεση ενεργοποίησης, μανόμετρο, της μονάδας μποϊλερ αποθήκευσης αυτόματο εξαεριστικό με αυτοματισμό διακοπής, CPM κομπλέ συναρμολογημένο με μόνωση Βαλβίδα ασφαλείας με μανόμετρο BWL-1 / BWS ,- 3 bar πίεση ενεργοποίησης για κλειστά κυκλώματα θέρμανσης ζεστού νερού χρήσης μέχρι 50 kw, σύνδεση ½ εσωτερικό σπείρωμα, εκροή ¾ εσωτερικό σπείρωμα, 10

11 ΝΕΟ Εξαρτήματα αντλιών θερμότητας Εξαρτήματα = 11 Υδραυλικά εξαρτήματα θέρμανσης για τα προϊόντα Κωδικός Αυτόματη εξαεριστική βαλβίδα BWL-1 / BWS ,- με αυτοματισμό διακοπής Βαλβίδα διαφορικής πίεσης BWL-1 / BWS ,- Δοχεία διαστολής για εγκαταστάσεις θέρμανσης BWL-1 / BWS-1 1,5 bar προπίεση, 90 C θερμοκρασία προσαγωγής 25 Ltr. για εγκατάσταση θέρμανσης μέχρι 235 Ltr. περιεχόμενο νερού ,- 35 Ltr. για εγκατάσταση θέρμανσης μέχρι 320 Ltr. περιεχόμενο νερού ,- 50 Ltr. για εγκατάσταση θέρμανσης μέχρι 470 Ltr. περιεχόμενο νερού ,- 80 Ltr. για εγκατάσταση θέρμανσης μέχρι 750 Ltr. περιεχόμενο νερού ,- 100 Ltr. για εγκατάσταση θέρμανσης μέχρι 850 Ltr. περιεχόμενο νερού ,- 140 Ltr. για εγκατάσταση θέρμανσης μέχρι 1210 Ltr. περιεχόμενο νερού ,- 200 Ltr. (διαστασιολόγηση σύμφωνα με την εγκατάσταση θέρμανσης) ,- Σετ σύνδεσης δοχείου διαστολής για θέρμανση και νερό BWL-1 / BWS ,- Εύκαμπτο σωλήνα (μήκος 900mm), βαλβίδα, στήριγμα τοίχου (το στήριγμα τοίχου είναι για δοχεία διαστολής μέχρι 25 Ltr.) Σετ σύνδεσης δοχείου διαστολής για BWL-1 / BWS ,- δοχεία διαστολής πάνω από 80 Ltr. Εύκαμπτο κυματοειδή ανοξείδωτο σωλήνα (1m μήκος), βαλβίδα 1 ρακόρ για σύνδεση στην αντλία θερμότητας και στο δοχείο. Τρίοδη βάνα ανάμιξης BWL-1 / BWS-1 DN 20, kvs 6, ,- DN 25, kvs ,- DN 32, kvs ,- DN 40, kvs ,- DN 50, kvs ,- Τετράοδη βάνα ανάμιξης BWL-1 / BWS-1 DN 20, kvs 6, ,- DN 25, kvs ,- DN 32, kvs ,- DN 40, kvs ,- DN 50, kvs ,- Μοτέρ ανάμιξης 230 V~/50 Hz, 6 Nm BWL-1 / BWS ,- για τρίοδη και τετράοδη βάνα ανάμιξης έτοιμο καλωδιωμένο 240 sec, 90 DN 20 DN 50 Σετ σωλήνων σύνδεσης BWL-1 / BWS ,- κατάλληλο για υδραυλική σύνδεση. Κυματοειδείς ανοξείδωτοι σωλήνες με ρακόρ επίπεδης στεγανοποίησης 2 x G1½, L = 1000 mm 11

12 ΝΕΟ Εξαρτήματα αντλιών θερμότητας Εξαρτήματα = 11 Υδραυλικά εξαρτήματα πηγής θερμότητας (κύκλωμα νερού) για τα προϊόντα Κωδικός Συμπύκνωμα νερού BWS ,- για το κύκλωμα νερού σε βάση μονοαιθυλογλυκόλης με μεγάλη θερμοχωρητικότητα και κατάλληλα στοιχεία έναντι διάβρωσης. Περιεχόμενο: 20 Ltr. Βάρος: 23 kg Το συμπύκνωμα πρέπει πριν την πλήρωση της εγκατάστασης να διαλυθεί με νερό με σχέση 1 : 3. Δοχείο διαστολής νερού BWS-1 με υλικό στήριξης (η προπίεση πρέπει να ρυθμιστεί από τον εγκαταστάτη σε 0,5 bar) 12 Ltr ,- 18 Ltr ,- Σετ σύνδεσης δοχείου διαστολής για θέρμανση και νερό BWL-1 / BWS ,- Εύκαμπτο σωλήνα (μήκος 900mm), βαλβίδα, στήριγμα τοίχου (το στήριγμα τοίχου είναι για δοχεία διαστολής μέχρι 25 Ltr.) Διαφορικός συλλέκτης νερού Σωλήνα (μπάρα) συλλέκτη για προσαγωγή και επιστροφή 1½, σφαιρικές βάνες, από έναν κρουνό πλήρωσης και εκκένωσης, από ένα διπλό νίπελ και στεγανοποιητικά Συνδέσεις συλλεκτών: ρακόρ για σωλήνα PE με εξωτερική διάμετρο DN 32 Συλλέκτης νερού Ms 3 παροχών μέχρι 6 kw (PE 32x2,9) BWS ,- Συλλέκτης νερού Ms 4 παροχών μέχρι 9 kw (PE 32x2,9) BWS ,- Συλλέκτης νερού Ms 6 παροχών μέχρι 12 kw (PE 32x2,9) BWS-1-10/ ,- Συλλέκτης νερού Ms 8 παροχών μέχρι 16 kw (PE 32x2,9) BWS-1-12/ ,- 12

13 Αντλίες θερμότητας αέρα/νερού BWL-1-A / BWL-1-I C B C B A A BWL-1-A BWL-1-I Τύπος BWL-1-08-A BWL-1-08-I BWL-1-10-A BWL-1-10-I BWL-1-12-A BWL-1-12-I Ισχύς θέρμανσης / COP A2/W35 κατά EN255 kw / - 8,3 / 4,0 9,8 / 3,9 11,9 / 3,9 A2/W35 κατά EN14511 kw / - 8,2 / 3,8 9,7 / 3,7 11,8 / 3,7 A7/W35 κατά EN14511 kw / - 9,4 / 4,3 11,0 / 4,2 13,3 / 4,3 A7/W45 κατά EN14511 kw / - 9,0 / 3,3 10,5 / 3,2 13,5 / 3,3 A10/W35 κατά EN14511 kw / - 9,9 / 4,7 11,6 / 4,6 14,2 / 4,6 A-7/W35 κατά EN14511 kw / - 6,7 / 3,1 7,8 / 3,0 9,3 / 3,0 Συνολικό ύψος A mm Συνολικό πλάτος B mm Συνολικό βάθος C mm Προσαγωγή θέρμανσης / επιστροφή θέρμανσης G (IG) 1½ 1½ 1½ Ελεύθερη διατομή αεραγωγών mm x x x 550 Στάθμη θορύβου ισχύος db(a) Στάθμη θορύβου πίεσης σε απόσταση 1m μετρημένο γύρω από την αντλία θερμότητας (στον χώρο) Στάθμη θορύβου πίεσης σε απόσταση 5m μετρημένο γύρω από την αντλία θερμότητας Στάθμη θορύβου πίεσης σε απόσταση 10m μετρημένο γύρω από την αντλία θερμότητας db(a) db(a) db(a) Όρια θερμοκρασιών λειτουργίας νερού θέρμανσης C +20 μέχρι μέχρι μέχρι +63 Μέγ. θερμοκρασία νερού θέρμανσης σε -7 εξωτερική θερμοκρασία C Όρια θερμοκρασιών λειτουργίας αέρα C C -25 μέχρι μέχρι μέχρι +40 Τύπος ψυκτικού μέσου / ποσότητα πλήρωσης - / kg R407C / 3,4 R407C / 4,4 R407C / 4,5 Όγκος παροχής νερού ελάχιστος (10K) / ονομαστικός (5K) / μέγιστος (4K) Απώλεια πίεσης αντλίας θερμότητας σε ονομαστικό όγκο παροχής νερού l/h 700 / 1400 / / 1750 / / 2000 / 2500 mbar Διακύμανση θερμοκρασίας σε A2/W35 κατά En14511 K 4,2 4,1 4,4 Όγκος παροχής αέρα σε A2 μέγιστης εξωτερικής πίεσης m³/h Μέγιστη εξωτερική πίεση (ρυθμιζόμενη) Pa Code τάσης / ασφάλιση όλων των πόλων αντλίας θερμότητας - / A 3PE 400VAC 3PE 400VAC 3PE 400VAC Code τάσης / ασφάλιση στοιχείου θέρμανσης - / A 3NPE 400VAC 3NPE 400VAC 3NPE 400VAC Code τάσης / ασφάλιση τάσης ελέγχου - / A 1NPE 230VAC 1NPE 230VAC 1NPE 230VAC Ηλεκτρική αντίσταση 3 φάσεων 400V (2 φάσεις / 1 φάση) kw kw Μέγιστο ρεύμα μηχανής μέσα στα όρια εφαρμογής A 8,0 A 6,9 7,5 9,4 Κατανάλωση ηλεκτρικής ενέργειας/κατανάλωση ηλεκτρικού ρεύματος/cosj σε A2/W35 κατά EN14511 kw / A / - 2,3 / 4,2 / 0,79 2,6 / 4,8 / 0,78 3,1 / 5,9 / 0,76 Ρεύμα εκκίνησης άμεσο (Locked Rotor) A / A Βάρος kg Τύπος προστασίας IP IP24 IP24 IP24 Ηλεκτρική σύνδεση 3~ / 400 VAC / 50 Hz / 10 A/C 3~ / 400 VAC / 50 Hz / 16 A/C 378

14 Αντλίες θερμότητας νερού/νερού BWS-1 C B Είσοδος νερού Έξοδος νερού Προσαγωγή θέρμανσης Επιστροφή θέρμανσης Επιστροφή ζεστού νερού χρήσης Προσαγωγή ζεστού νερού χρήσης A = = = = = 5x95 Τύπος BWS-1-06 BWS-1-08 BWS-1-10 BWS-1-12 BWS-1-16 Ισχύς θέρμανσης / COP B0/W35 κατά EN255 kw / - 6,3 / 4,9 8,7 / 5,0 10,7 / 5,0 12,3 / 4,9 16,7 / 4,9 B0/W35 κατά EN14511 kw / - 6,0 / 4,6 8,4 / 4,7 10,4 / 4,7 12,0 / 4,7 16,4 / 4,6 B0/W55 κατά EN14511 kw / - 5,3 / 2,8 7,4 / 2,8 9,2 / 2,9 10,5 / 2,8 14,4 / 2,8 B5/W35 κατά EN14511 kw / - 6,9 / 5,3 9,7 / 5,4 12,0 / 5,4 13,8 / 5,3 18,9 / 5,3 B-5/W45 κατά EN14511 kw / - 4,8 / 3,1 6,8 / 3,1 8,4 / 3,1 9,7 / 3,1 13,3 / 3,1 Συνολικό ύψος A mm Συνολικό πλάτος B mm Συνολικό βάθος C mm Προσαγωγή θέρμανσης / επιστροφή θέρμανσης, Προσαγωγή ζεστού νερού χρήσης / επιστροφή ζεστού νερού χρήσης, είσοδος νερού / έξοδος νερού G (AG) 1½ 1½ 1½ 1½ 1½ Στάθμη θορύβου ισχύος db(a) Στάθμη θορύβου πίεσης σε απόσταση 1m μετρημένο γύρω από την αντλία θερμότητας (στον χώρο) db(a) Όρια θερμοκρασιών λειτουργίας νερού θέρμανσης C +20 μέχρι μέχρι μέχρι μέχρι μέχρι +63 Όρια θερμοκρασιών λειτουργίας νερού C -5 μέχρι μέχρι μέχρι μέχρι μέχρι +20 Τύπος ψυκτικού μέσου / ποσότητα πλήρωσης -/kg R407C / 1,8 R407C / 2,0 R407C / 2,25 R407C / 2,8 R407C / 3,2 Μέγιστη υπερπίεση λειτουργίας κυκλώματος ψύξης bar 30,5 30,5 30,5 30,5 30,5 Όγκος παροχής νερού ελάχιστος (10K) / ονομαστικός (5K) / μέγιστος (4K) l/h 500 / 1000 / / 1440 / / 1800 / / 2050 / / 2750 / 3500 Υπολοιπόμενο μανομετρικό ύψος σε ΔT 5K mbar βάνα για το κύκλωμα φόρτισης ζεστού νερού χρήσης ενσωματωμένο ενσωματωμένο ενσωματωμένο ενσωματωμένο ενσωματωμένο Όγκος παροχής νερού ελάχιστος (5K) / ονομαστικός (4K) / μέγιστος (3K) l/h 900 / 1100 / / 1550 / / 1900 / / 2200 / / 2600 / 3400 Υπολοιπόμενο μανομετρικό ύψος σε ΔT 4K mbar Ελάχιστη συγκέντρωση νερού / προστασία παγετού μέχρι % / C 25 / / / / / -15 Code τάσης / ασφάλιση όλων των πόλων αντλίας θερμότητας Code τάσης / ασφάλιση στοιχείου θέρμανσης Code τάσης / ασφάλιση τάσης ελέγχου 3PE 400VAC 3NPE 400VAC 1NPE 230VAC 3PE 400VAC 3NPE 400VAC 1NPE 230VAC 3PE 400VAC 3NPE 400VAC 1NPE 230VAC 3PE 400VAC 3NPE 400VAC 1NPE 230VAC 3PE 400VAC 3NPE 400VAC 1NPE 230VAC Ηλεκτρική αντίσταση 3 φάσεων 400V KW Μέγιστο ρεύμα μηχανής μέσα στα όρια εφαρμογής A 4 5,2 6,9 7,5 11 Κατανάλωση ηλεκτρικής ενέργειας/κατανάλωση ηλεκτρικού ρεύματοςj σε B0/W35 Κατανάλωση ηλεκτρικής ενέργειας του κυκλοφορητή κυκλώματος θέρμανσης σε ονομαστική παροχή Κατανάλωση ηλεκτρικής ενέργειας του κυκλοφορητή κυκλώματος νερού σε ονομαστική παροχή kw / A / - 1,3 / 2,3 / 0,75 1,8 / 3,2 / 0,80 2,3 / 4,3 / 0,76 2,7 / 7 / 0,75 3,7 / 7 / 0,75 W W Ρεύμα εκκίνησης άμεσο (Locked Rotor) A Βάρος kg Τύπος προστασίας IP IP20 IP20 IP20 IP20 IP20 Ηλεκτρική σύνδεση 3~ / 400 VAC / 50 Hz / 10 A/C 3~ / 400 VAC / 50 Hz / 16 A/C 379
