1 l i n d a b ro o f d r a i n a g e s ys te m Lindab Rainline Σύστημα υδρορροής Οδηγίες τοποθέτησης

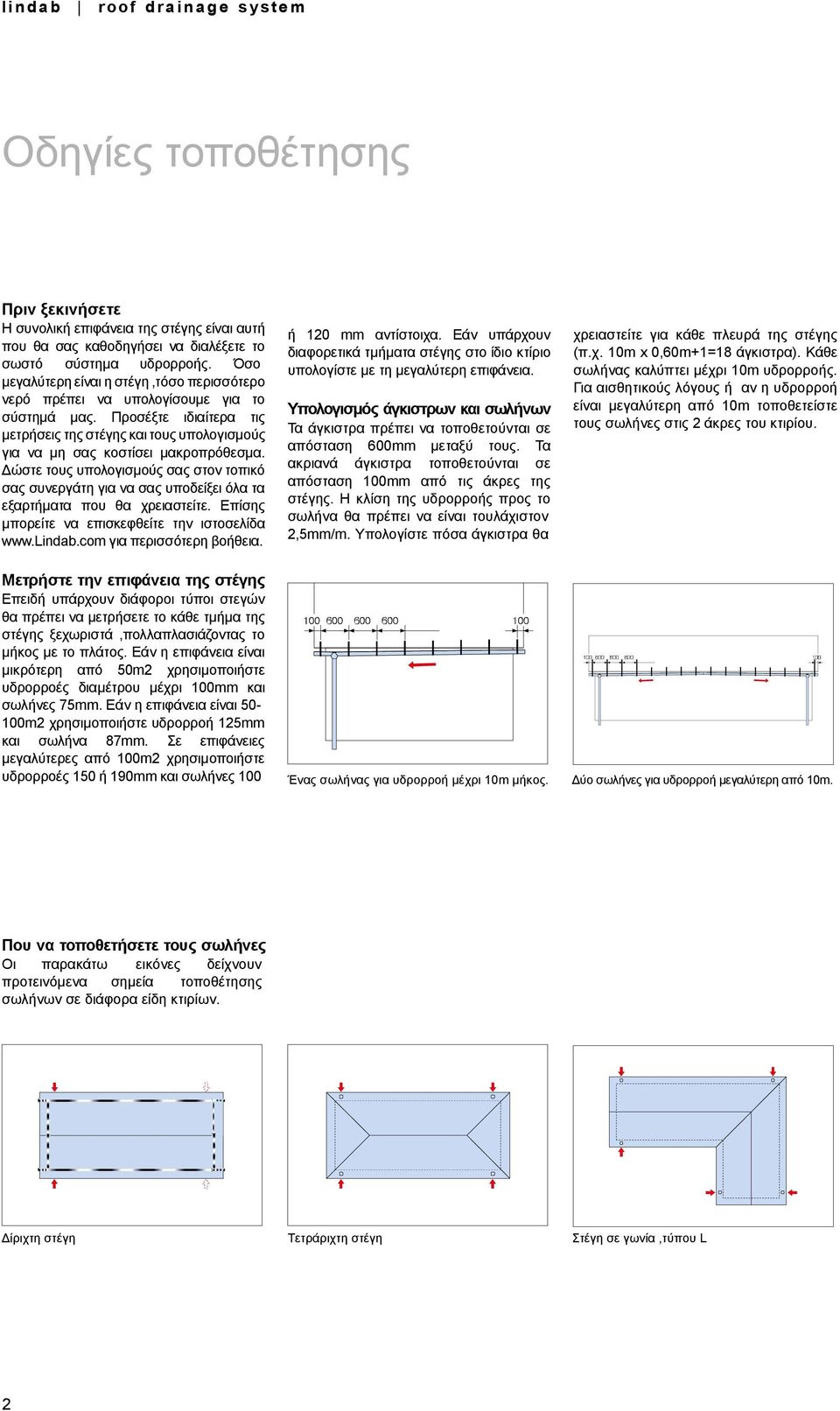

2 Οδηγίες τοποθέτησης Πριν ξεκινήσετε Η συνολική επιφάνεια της στέγης είναι αυτή που θα σας καθοδηγήσει να διαλέξετε το σωστό σύστημα υδρορροής. Όσο μεγαλύτερη είναι η στέγη,τόσο περισσότερο νερό πρέπει να υπολογίσουμε για το σύστημά μας. Προσέξτε ιδιαίτερα τις μετρήσεις της στέγης και τους υπολογισμούς για να μη σας κοστίσει μακροπρόθεσμα. Δώστε τους υπολογισμούς σας στον τοπικό σας συνεργάτη για να σας υποδείξει όλα τα εξαρτήματα που θα χρειαστείτε. Επίσης μπορείτε να επισκεφθείτε την ιστοσελίδα για περισσότερη βοήθεια. ή 20 mm αντίστοιχα. Εάν υπάρχουν διαφορετικά τμήματα στέγης στο ίδιο κτίριο υπολογίστε με τη μεγαλύτερη επιφάνεια. Υπολογισμός άγκιστρων και σωλήνων Τα άγκιστρα πρέπει να τοποθετούνται σε απόσταση 600mm μεταξύ τους. Τα ακριανά άγκιστρα τοποθετούνται σε απόσταση 00mm από τις άκρες της στέγης. Η κλίση της υδρορροής προς το σωλήνα θα πρέπει να είναι τουλάχιστον 2,5mm/m. Υπολογίστε πόσα άγκιστρα θα χρειαστείτε για κάθε πλευρά της στέγης (π.χ. 0m x 0,60m+=8 άγκιστρα). Κάθε σωλήνας καλύπτει μέχρι 0m υδρορροής. Για αισθητικούς λόγους ή αν η υδρορροή είναι μεγαλύτερη από 0m τοποθετείστε τους σωλήνες στις 2 άκρες του κτιρίου. Μετρήστε την επιφάνεια της στέγης Επειδή υπάρχουν διάφοροι τύποι στεγών θα πρέπει να μετρήσετε το κάθε τμήμα της στέγης ξεχωριστά,πολλαπλασιάζοντας το μήκος με το πλάτος. Εάν η επιφάνεια είναι μικρότερη από 50m2 χρησιμοποιήστε υδρορροές διαμέτρου μέχρι 00mm και σωλήνες 75mm. Εάν η επιφάνεια είναι 5000m2 χρησιμοποιήστε υδρορροή 25mm και σωλήνα 87mm. Σε επιφάνειες μεγαλύτερες από 00m2 χρησιμοποιήστε υδρορροές 50 ή 90mm και σωλήνες 00 Ένας σωλήνας για υδρορροή μέχρι 0m μήκος. Δύο σωλήνες για υδρορροή μεγαλύτερη από 0m. Τετράριχτη στέγη Στέγη σε γωνία,τύπου L Που να τοποθετήσετε τους σωλήνες Οι παρακάτω εικόνες δείχνουν προτεινόμενα σημεία τοποθέτησης σωλήνων σε διάφορα είδη κτιρίων. Δίριχτη στέγη 2

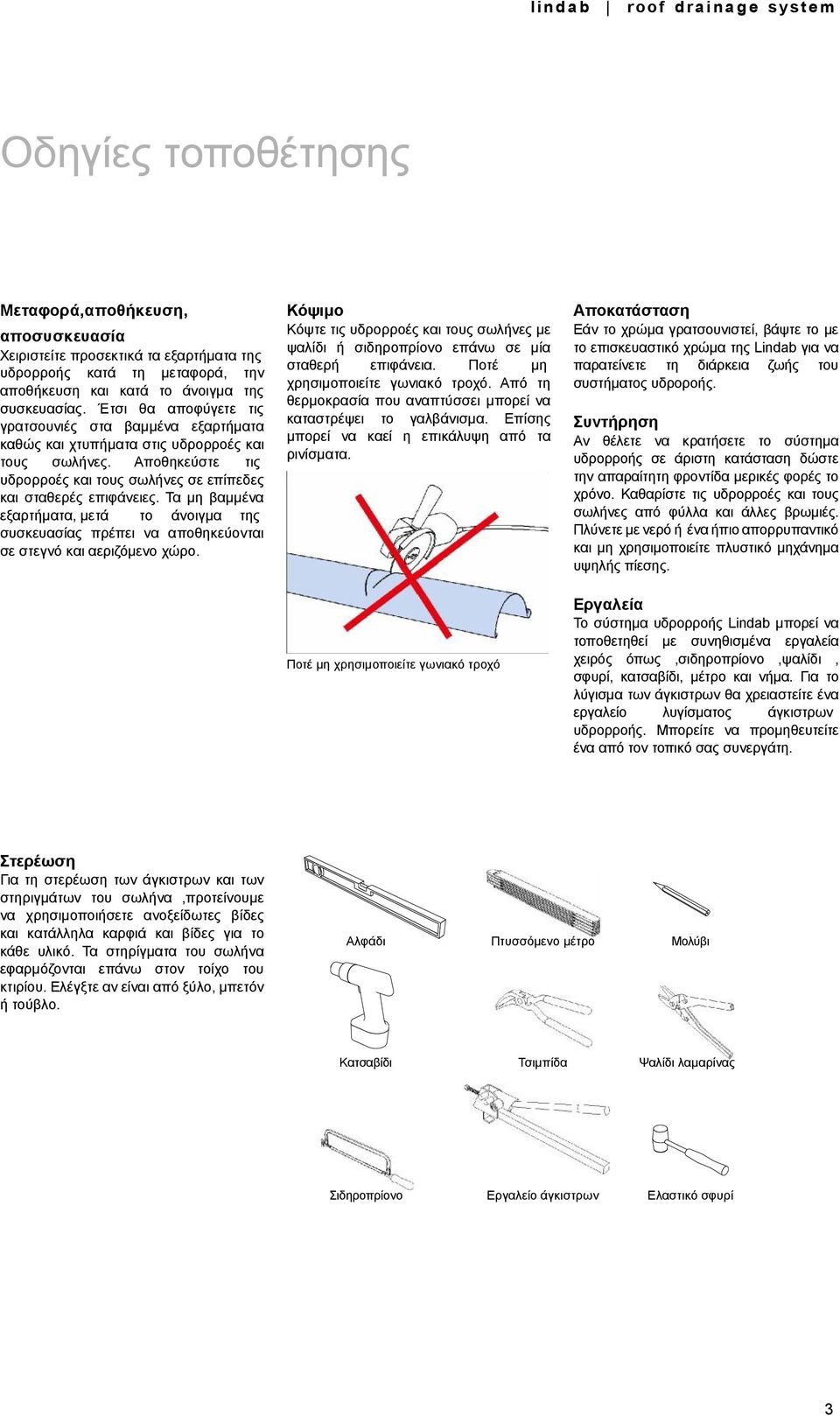

3 Οδηγίες τοποθέτησης Μεταφορά,αποθήκευση, αποσυσκευασία Χειριστείτε προσεκτικά τα εξαρτήματα της υδρορροής κατά τη μεταφορά, την αποθήκευση και κατά το άνοιγμα της συσκευασίας. Έτσι θα αποφύγετε τις γρατσουνιές στα βαμμένα εξαρτήματα καθώς και χτυπήματα στις υδρορροές και τους σωλήνες. Αποθηκεύστε τις υδρορροές και τους σωλήνες σε επίπεδες και σταθερές επιφάνειες. Τα μη βαμμένα εξαρτήματα, μετά το άνοιγμα της συσκευασίας πρέπει να αποθηκεύονται σε στεγνό και αεριζόμενο χώρο. Κόψιμο Κόψτε τις υδρορροές και τους σωλήνες με ψαλίδι ή σιδηροπρίονο επάνω σε μία σταθερή επιφάνεια. Ποτέ μη χρησιμοποιείτε γωνιακό τροχό. Από τη θερμοκρασία που αναπτύσσει μπορεί να καταστρέψει το γαλβάνισμα. Επίσης μπορεί να καεί η επικάλυψη από τα ρινίσματα. Αποκατάσταση Εάν το χρώμα γρατσουνιστεί, βάψτε το με το επισκευαστικό χρώμα της Lindab για να παρατείνετε τη διάρκεια ζωής του συστήματος υδροροής. Συντήρηση Αν θέλετε να κρατήσετε το σύστημα υδρορροής σε άριστη κατάσταση δώστε την απαραίτητη φροντίδα μερικές φορές το χρόνο. Καθαρίστε τις υδρορροές και τους σωλήνες από φύλλα και άλλες βρωμιές. Πλύνετε με νερό ή ένα ήπιο απορρυπαντικό και μη χρησιμοποιείτε πλυστικό μηχάνημα υψηλής πίεσης. Εργαλεία Το σύστημα υδρορροής Lindab μπορεί να τοποθετηθεί με συνηθισμένα εργαλεία χειρός όπως,σιδηροπρίονο,ψαλίδι, σφυρί, κατσαβίδι, μέτρο και νήμα. Για το λύγισμα των άγκιστρων θα χρειαστείτε ένα εργαλείο λυγίσματος άγκιστρων υδρορροής. Μπορείτε να προμηθευτείτε ένα από τον τοπικό σας συνεργάτη. Ποτέ μη χρησιμοποιείτε γωνιακό τροχό Στερέωση Για τη στερέωση των άγκιστρων και των στηριγμάτων του σωλήνα,προτείνουμε να χρησιμοποιήσετε ανοξείδωτες βίδες και κατάλληλα καρφιά και βίδες για το κάθε υλικό. Τα στηρίγματα του σωλήνα εφαρμόζονται επάνω στον τοίχο του κτιρίου. Ελέγξτε αν είναι από ξύλο, μπετόν ή τούβλο. Αλφάδι Πτυσσόμενο μέτρο Μολύβι Κατσαβίδι Τσιμπίδα Ψαλίδι λαμαρίνας Σιδηροπρίονο Εργαλείο άγκιστρων Ελαστικό σφυρί 3

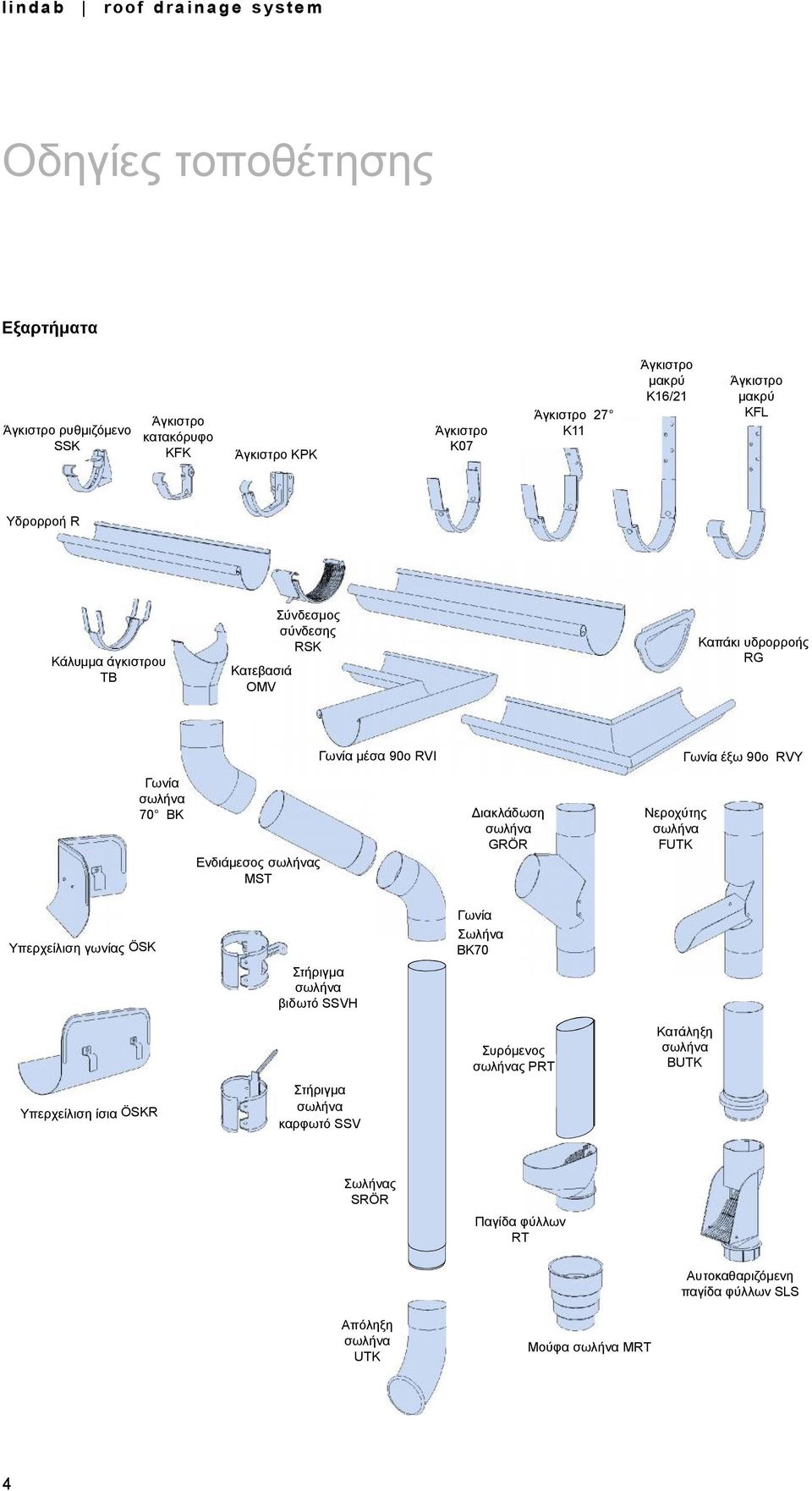

4 Οδηγίες τοποθέτησης Εξαρτήματα Άγκιστρο μακρύ K6/2 Άγκιστρο Άγκιστρο ρυθμιζόμενο κατακόρυφο SSK KFK Άγκιστρο K07 Άγκιστρο KPK Άγκιστρο μακρύ KFL Άγκιστρο 27 K Υδρορροή R Κάλυμμα άγκιστρου TB Σύνδεσμος σύνδεσης RSK Καπάκι υδρορροής RG Κατεβασιά OMV Γωνία μέσα 90ο RVI Γωνία σωλήνα 70 BK Γωνία έξω 90ο RVY Διακλάδωση σωλήνα GRÖR Νεροχύτης σωλήνα FUTK Ενδιάμεσος σωλήνας MST Γωνία Σωλήνα BK70 Υπερχείλιση γωνίας ÖSK Στήριγμα σωλήνα βιδωτό SSVH Συρόμενος σωλήνας PRT Υπερχείλιση ίσια ÖSKR Κατάληξη σωλήνα BUTK Στήριγμα σωλήνα καρφωτό SSV Σωλήνας SRÖR Παγίδα φύλλων RT Αυτοκαθαριζόμενη παγίδα φύλλων SLS Απόληξη σωλήνα UTK 4 Μούφα σωλήνα MRT

5 Σύστημα υδρορροήςτοποθέτηση Στέγη Ανάλογα με την κατασκευή και τον τύπο της στέγης ενός κτιρίου, μπορούν να χρησιμοποιηθούν διάφορα είδη άγκιστρων. Ένα ρυθμιζόμενο άγκιστρο υδρορροής μπορεί να τοποθετηθεί όπως δείχνουν οι οδηγίες που ακολουθούν. Οι εφαρμογές άλλων άγκιστρων επίσης περιγράφονται παρακάτω. Τα άγκιστρα που μπορούν να χρησιμοποιηθούν είναι τα παρακάτω: Άγκιστρο κατακόρυφο KFK Lindab Άγκιστρο ρυθμιζόμενο SSK Lindab Άγκιστρο μακρύ KFM/KFL Lindab Άγκιστρο K07 Lindab Άγκιστρο K Lindab Άγκιστρο K6/K2 Lindab 5

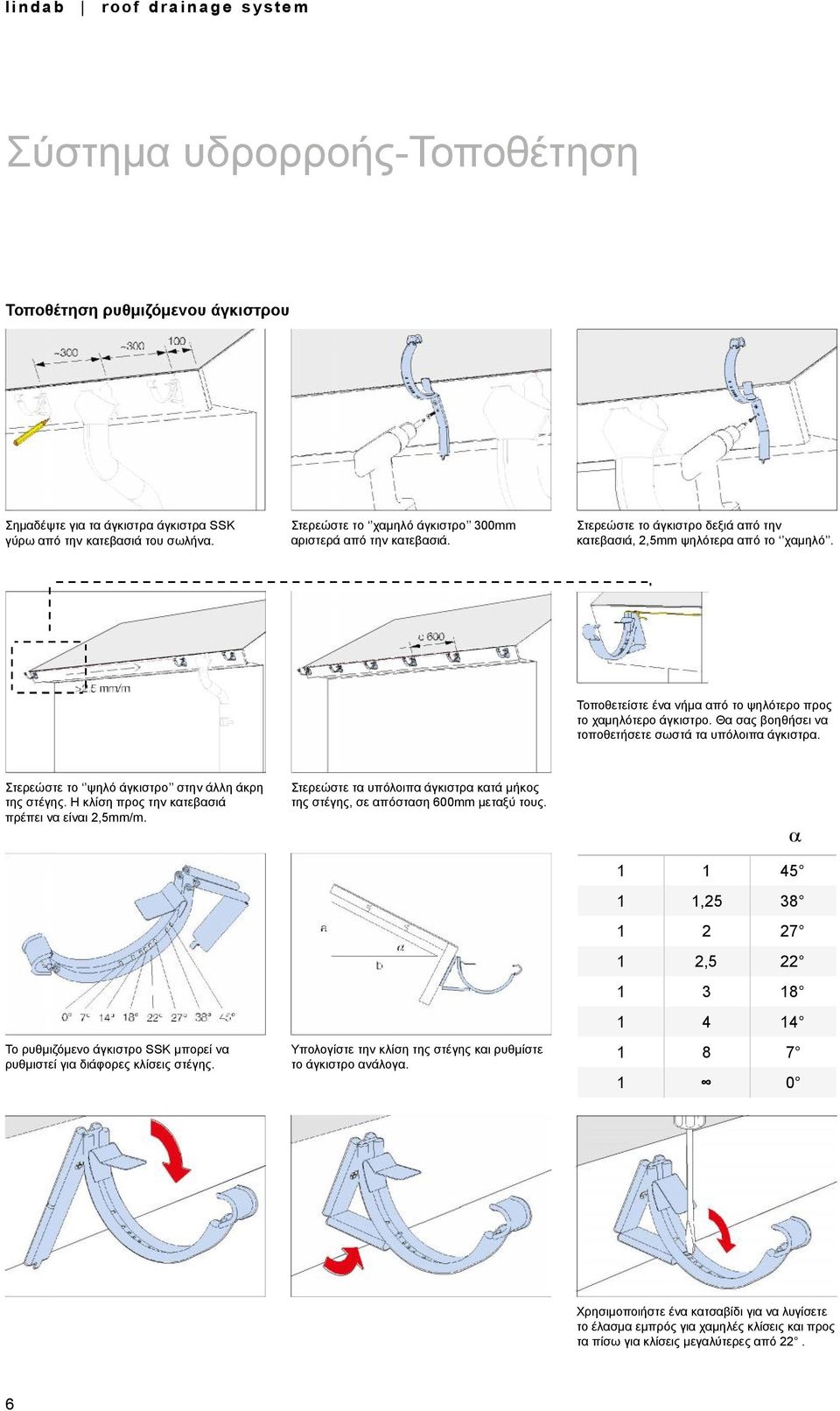

6 Τοποθέτηση ρυθμιζόμενου άγκιστρου Σημαδέψτε για τα άγκιστρα άγκιστρα SSK γύρω από την κατεβασιά του σωλήνα. Στερεώστε το χαμηλό άγκιστρο 300mm αριστερά από την κατεβασιά. Στερεώστε το άγκιστρο δεξιά από την κατεβασιά, 2,5mm ψηλότερα από το χαμηλό. Τοποθετείστε ένα νήμα από το ψηλότερο προς το χαμηλότερο άγκιστρο. Θα σας βοηθήσει να τοποθετήσετε σωστά τα υπόλοιπα άγκιστρα. Στερεώστε το ψηλό άγκιστρο στην άλλη άκρη της στέγης. Η κλίση προς την κατεβασιά πρέπει να είναι 2,5mm/m. Το ρυθμιζόμενο άγκιστρο SSK μπορεί να ρυθμιστεί για διάφορες κλίσεις στέγης. Στερεώστε τα υπόλοιπα άγκιστρα κατά μήκος της στέγης, σε απόσταση 600mm μεταξύ τους. α Υπολογίστε την κλίση της στέγης και ρυθμίστε το άγκιστρο ανάλογα. 45, , Χρησιμοποιήστε ένα κατσαβίδι για να λυγίσετε το έλασμα εμπρός για χαμηλές κλίσεις και προς τα πίσω για κλίσεις μεγαλύτερες από 22. 6

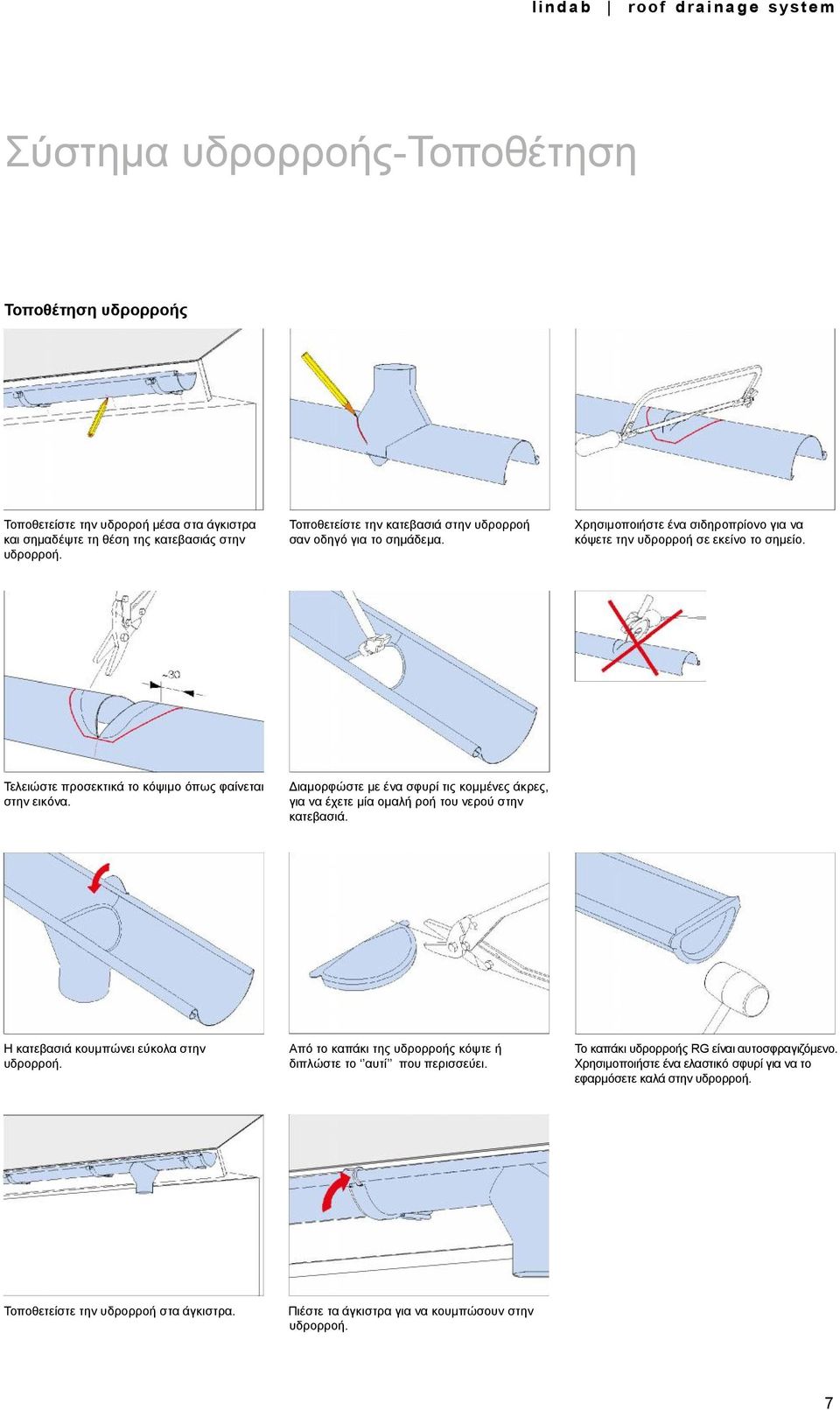

7 Τοποθέτηση υδρορροής Τοποθετείστε την υδροροή μέσα στα άγκιστρα και σημαδέψτε τη θέση της κατεβασιάς στην υδρορροή. Τοποθετείστε την κατεβασιά στην υδρορροή σαν οδηγό για το σημάδεμα. Τελειώστε προσεκτικά το κόψιμο όπως φαίνεται στην εικόνα. Διαμορφώστε με ένα σφυρί τις κομμένες άκρες, για να έχετε μία ομαλή ροή του νερού στην κατεβασιά. Η κατεβασιά κουμπώνει εύκολα στην υδρορροή. Από το καπάκι της υδρορροής κόψτε ή διπλώστε το αυτί που περισσεύει. Τοποθετείστε την υδρορροή στα άγκιστρα. Πιέστε τα άγκιστρα για να κουμπώσουν στην υδρορροή. Χρησιμοποιήστε ένα σιδηροπρίονο για να κόψετε την υδρορροή σε εκείνο το σημείο. Το καπάκι υδρορροής RG είναι αυτοσφραγιζόμενο. Χρησιμοποιήστε ένα ελαστικό σφυρί για να το εφαρμόσετε καλά στην υδρορροή. 7

8 Σύνδεσμος υδρορροής. Τοποθετείστε την υδρορροή στα άγκιστρα και σημαδέψτε το απαιτούμενο μήκος. Χρησιμοποιήστε ένα σιδηροπρίονο για να κόψετε την υδρορροή. Αφαιρέστε τα γρέζια στο σημείο κοπής. Τοποθετείστε το καπάκι υδρορροής RG. Δεν πρέπει να χρησιμοποιείτε σιλικόνη. Κουμπώστε την υδρορροή στην τελική της θέση. Χρησιμοποιήστε τον αυτοσφραγιζόμενο σύνδεσμο RSK. Πιέστε τον σύνδεσμο να αγκαλιάσει την υδρορροή. Κουμπώστε τον σύνδεσμο 8 και κλειδώστε τον.

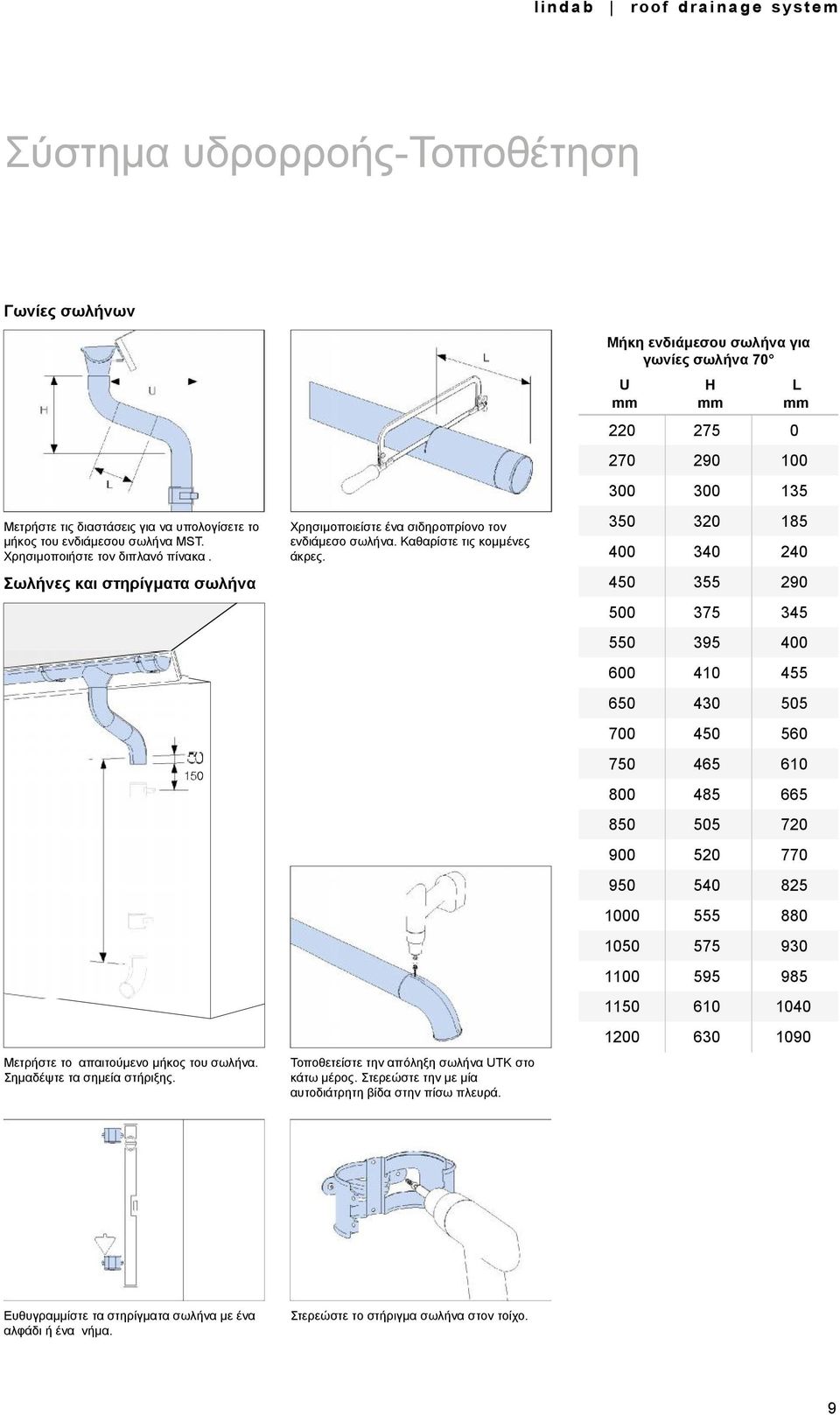

9 Γωνίες σωλήνων Μήκη ενδιάμεσου σωλήνα για γωνίες σωλήνα 70 Μετρήστε τις διαστάσεις για να υπολογίσετε το μήκος του ενδιάμεσου σωλήνα MST. Χρησιμοποιήστε τον διπλανό πίνακα. Χρησιμοποιείστε ένα σιδηροπρίονο τον ενδιάμεσο σωλήνα. Καθαρίστε τις κομμένες άκρες. Σωλήνες και στηρίγματα σωλήνα Μετρήστε το απαιτούμενο μήκος του σωλήνα. Σημαδέψτε τα σημεία στήριξης. Τοποθετείστε την απόληξη σωλήνα UTK στο κάτω μέρος. Στερεώστε την με μία αυτοδιάτρητη βίδα στην πίσω πλευρά. Ευθυγραμμίστε τα στηρίγματα σωλήνα με ένα αλφάδι ή ένα νήμα. Στερεώστε το στήριγμα σωλήνα στον τοίχο. U mm H mm L mm

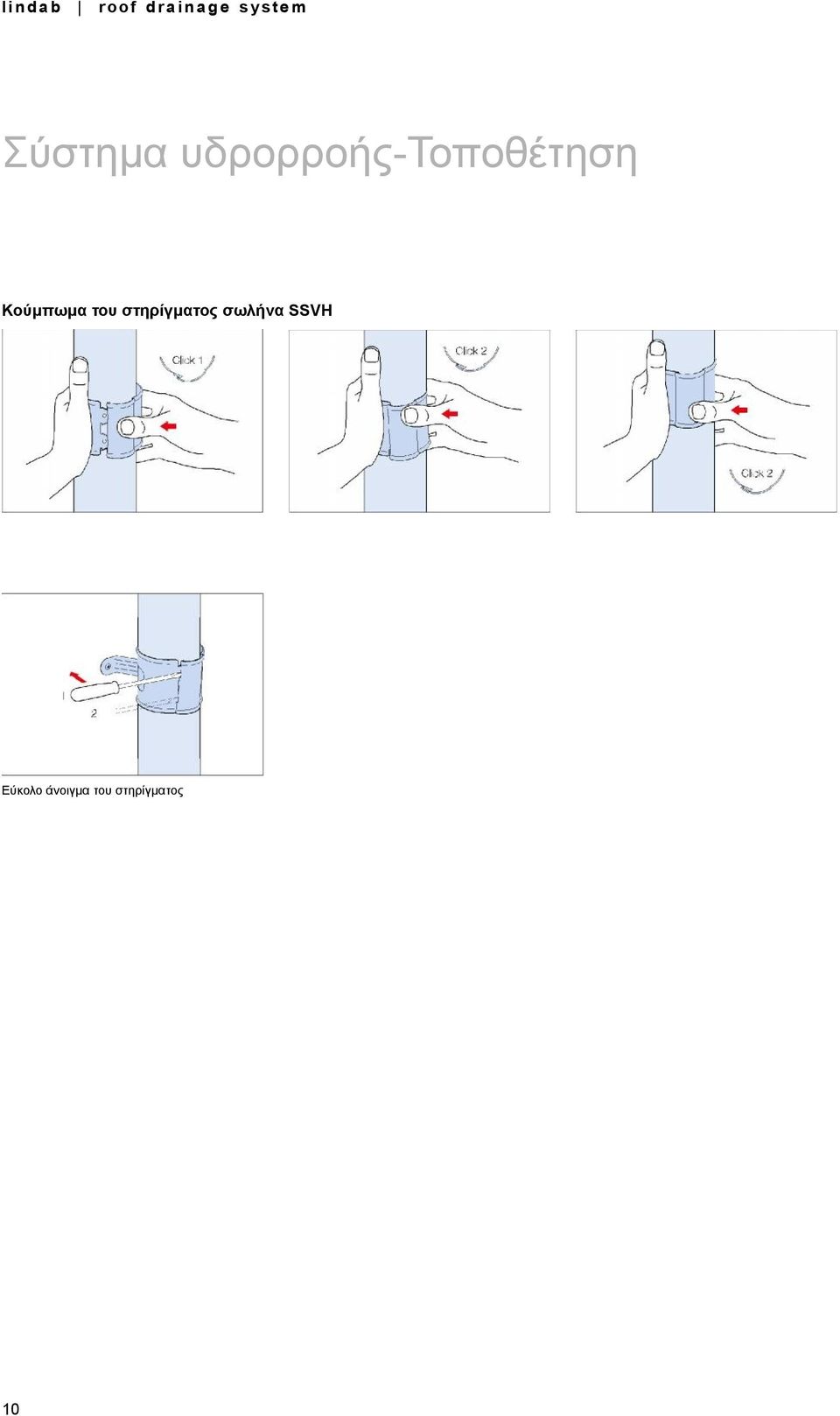

10 Κούμπωμα του στηρίγματος σωλήνα SSVH Εύκολο άνοιγμα του στηρίγματος 0

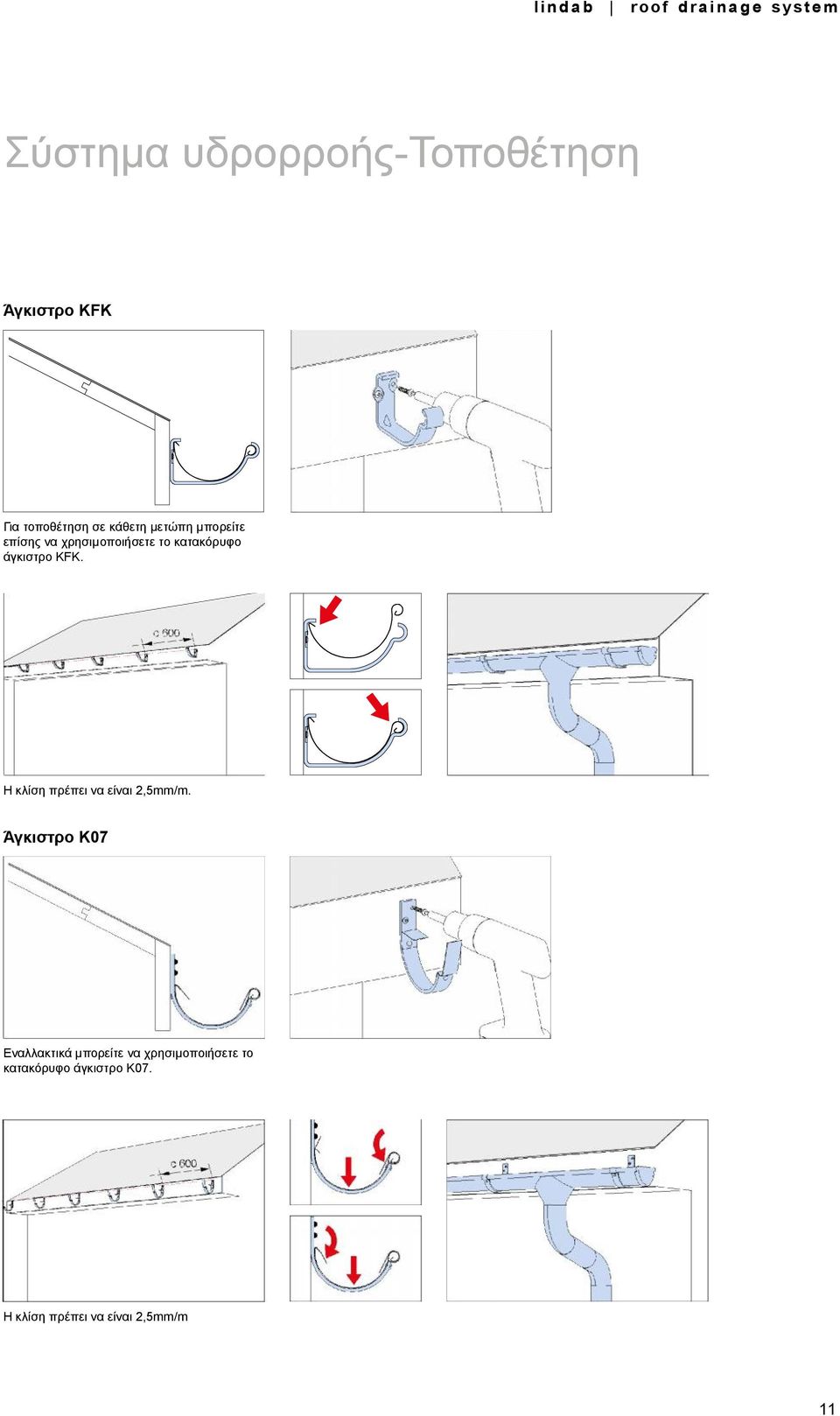

11 Άγκιστρο KFK Για τοποθέτηση σε κάθετη μετώπη μπορείτε επίσης να χρησιμοποιήσετε το κατακόρυφο άγκιστρο KFK. Η κλίση πρέπει να είναι 2,5mm/m. Άγκιστρο K07 Εναλλακτικά μπορείτε να χρησιμοποιήσετε το κατακόρυφο άγκιστρο Κ07. Η κλίση πρέπει να είναι 2,5mm/m

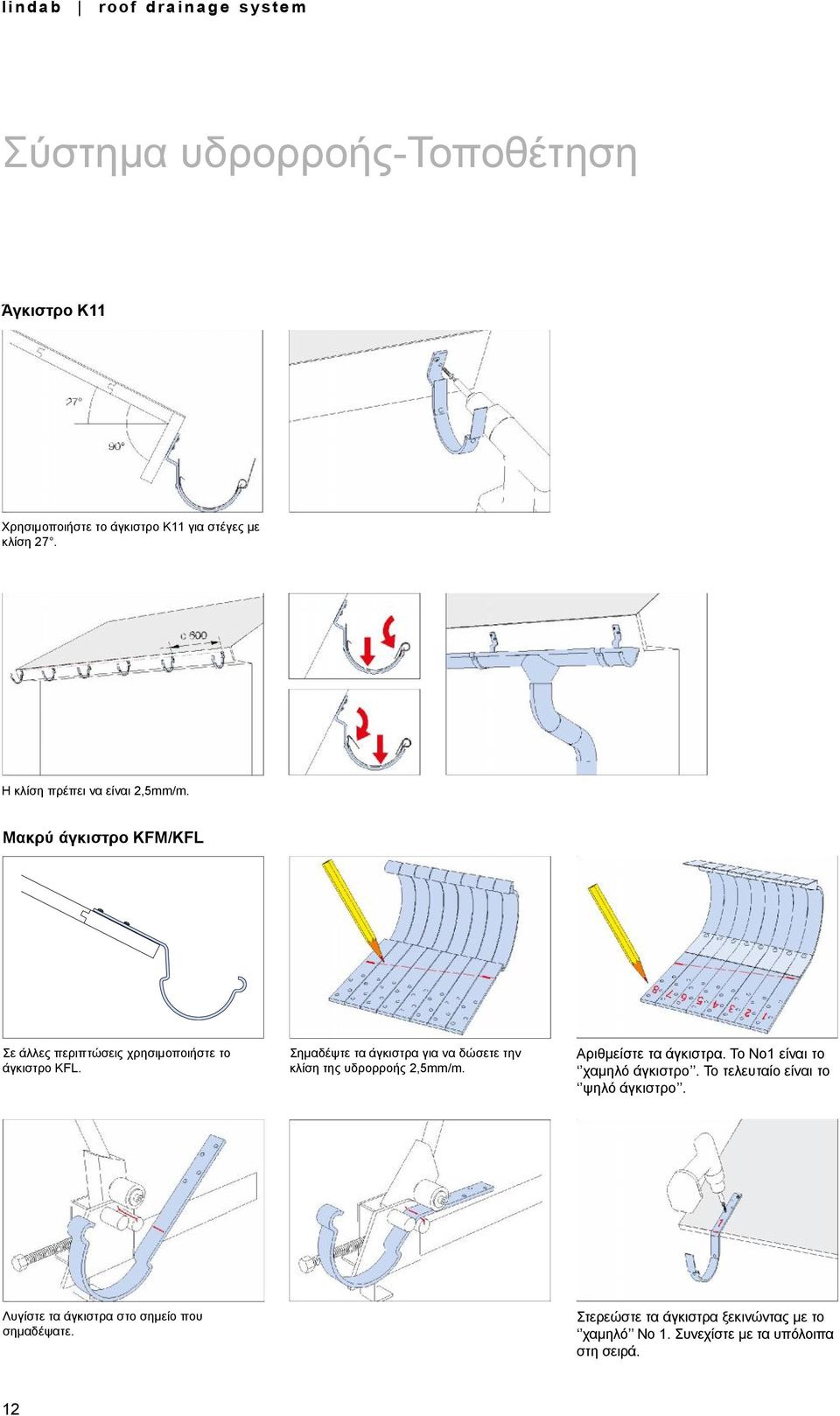

12 Άγκιστρο Κ Χρησιμοποιήστε το άγκιστρο Κ για στέγες με κλίση 27. Η κλίση πρέπει να είναι 2,5mm/m. Μακρύ άγκιστρο KFM/KFL Σε άλλες περιπτώσεις χρησιμοποιήστε το άγκιστρο KFL. Λυγίστε τα άγκιστρα στο σημείο που σημαδέψατε. 2 Σημαδέψτε τα άγκιστρα για να δώσετε την κλίση της υδρορροής 2,5mm/m. Αριθμείστε τα άγκιστρα. Το Νο είναι το χαμηλό άγκιστρο. Το τελευταίο είναι το ψηλό άγκιστρο. Στερεώστε τα άγκιστρα ξεκινώντας με το χαμηλό Νο. Συνεχίστε με τα υπόλοιπα στη σειρά.

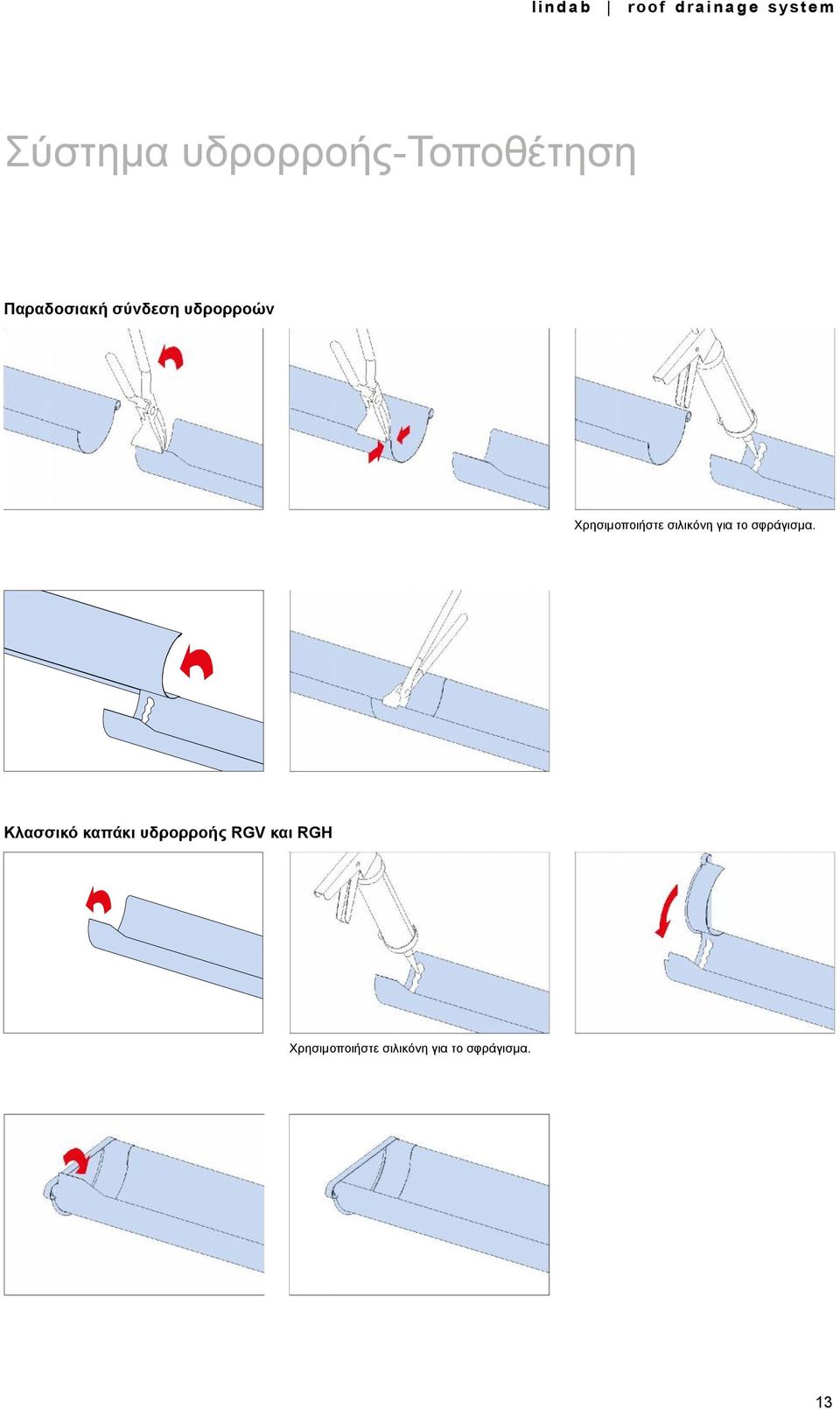

13 Παραδοσιακή σύνδεση υδρορροών Χρησιμοποιήστε σιλικόνη για το σφράγισμα. Κλασσικό καπάκι υδρορροής RGV και RGH Χρησιμοποιήστε σιλικόνη για το σφράγισμα. 3

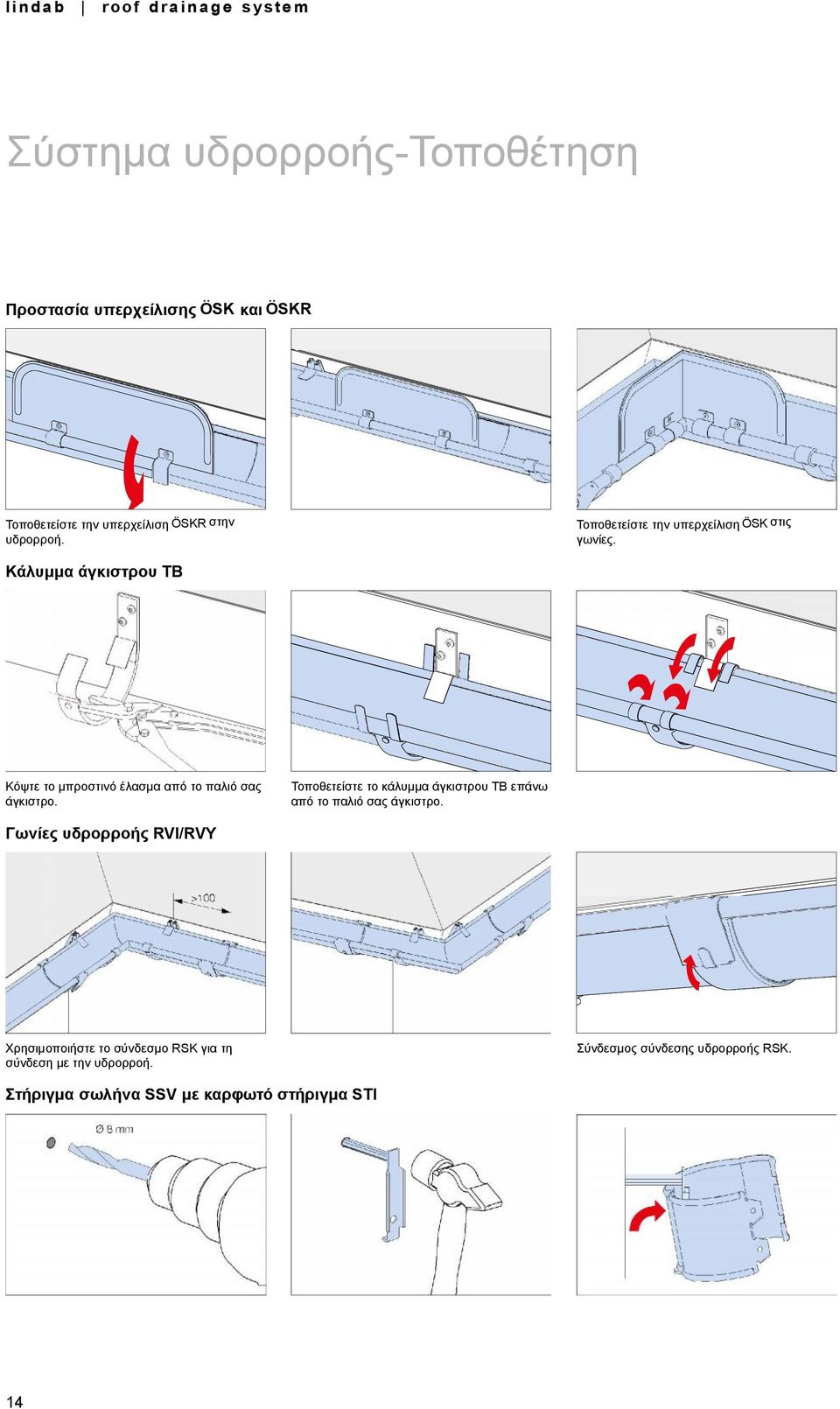

14 Προστασία υπερχείλισης ÖSK και ÖSKR Τοποθετείστε την υπερχείλιση ÖSKR στην υδρορροή. Τοποθετείστε την υπερχείλιση ÖSK στις γωνίες. Κάλυμμα άγκιστρου ΤΒ Κόψτε το μπροστινό έλασμα από το παλιό σας άγκιστρο. Τοποθετείστε το κάλυμμα άγκιστρου ΤΒ επάνω από το παλιό σας άγκιστρο. Γωνίες υδρορροής RVI/RVY Χρησιμοποιήστε το σύνδεσμο RSK για τη σύνδεση με την υδρορροή. Στήριγμα σωλήνα SSV με καρφωτό στήριγμα STI 4 Σύνδεσμος σύνδεσης υδρορροής RSK.

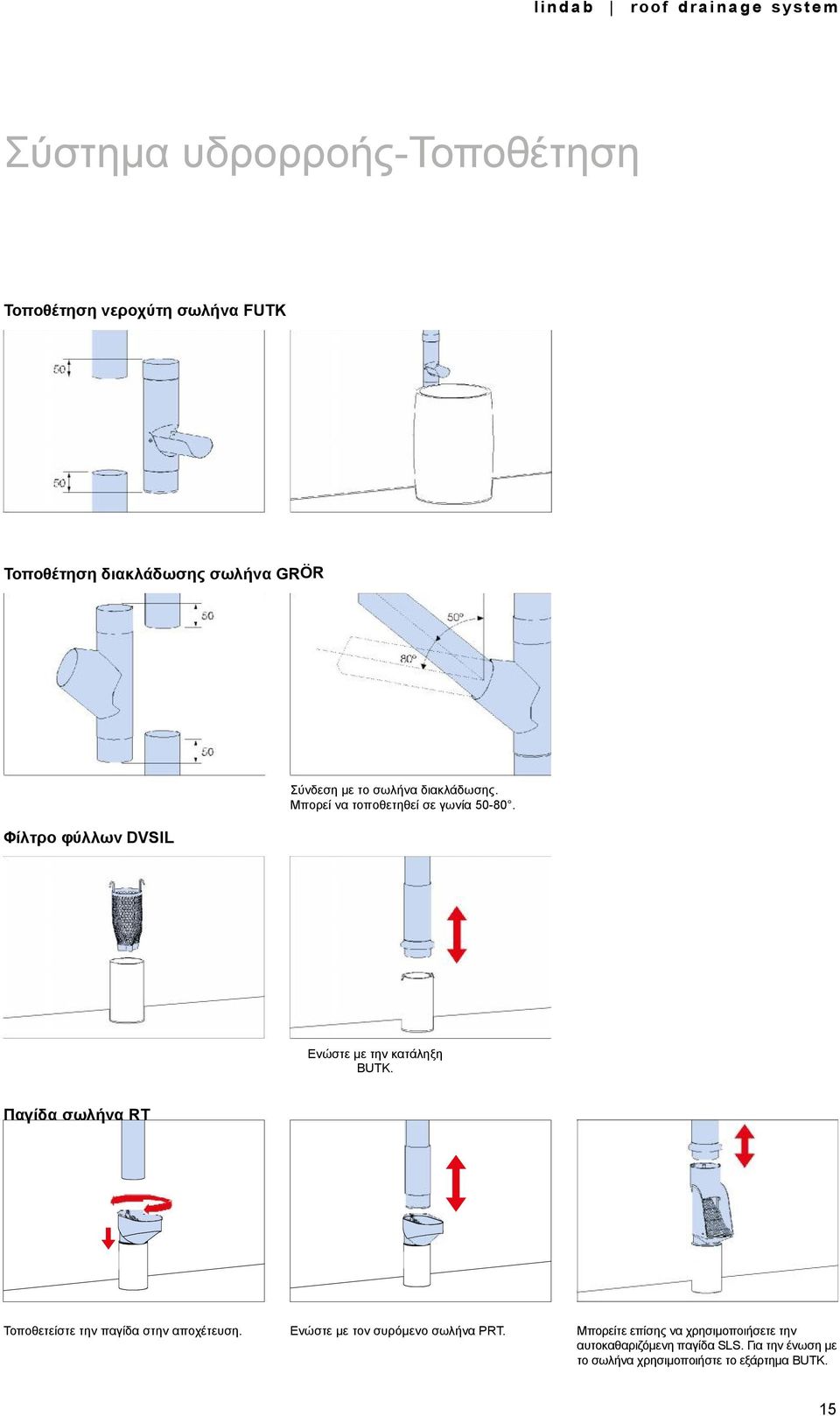

15 Τοποθέτηση νεροχύτη σωλήνα FUTK Τοποθέτηση διακλάδωσης σωλήνα GRÖR Σύνδεση με το σωλήνα διακλάδωσης. Μπορεί να τοποθετηθεί σε γωνία Φίλτρο φύλλων DVSIL Ενώστε με την κατάληξη BUTK. Παγίδα σωλήνα RT Τοποθετείστε την παγίδα στην αποχέτευση. Ενώστε με τον συρόμενο σωλήνα PRT. Μπορείτε επίσης να χρησιμοποιήσετε την αυτοκαθαριζόμενη παγίδα SLS. Για την ένωση με το σωλήνα χρησιμοποιήστε το εξάρτημα BUTK. 5

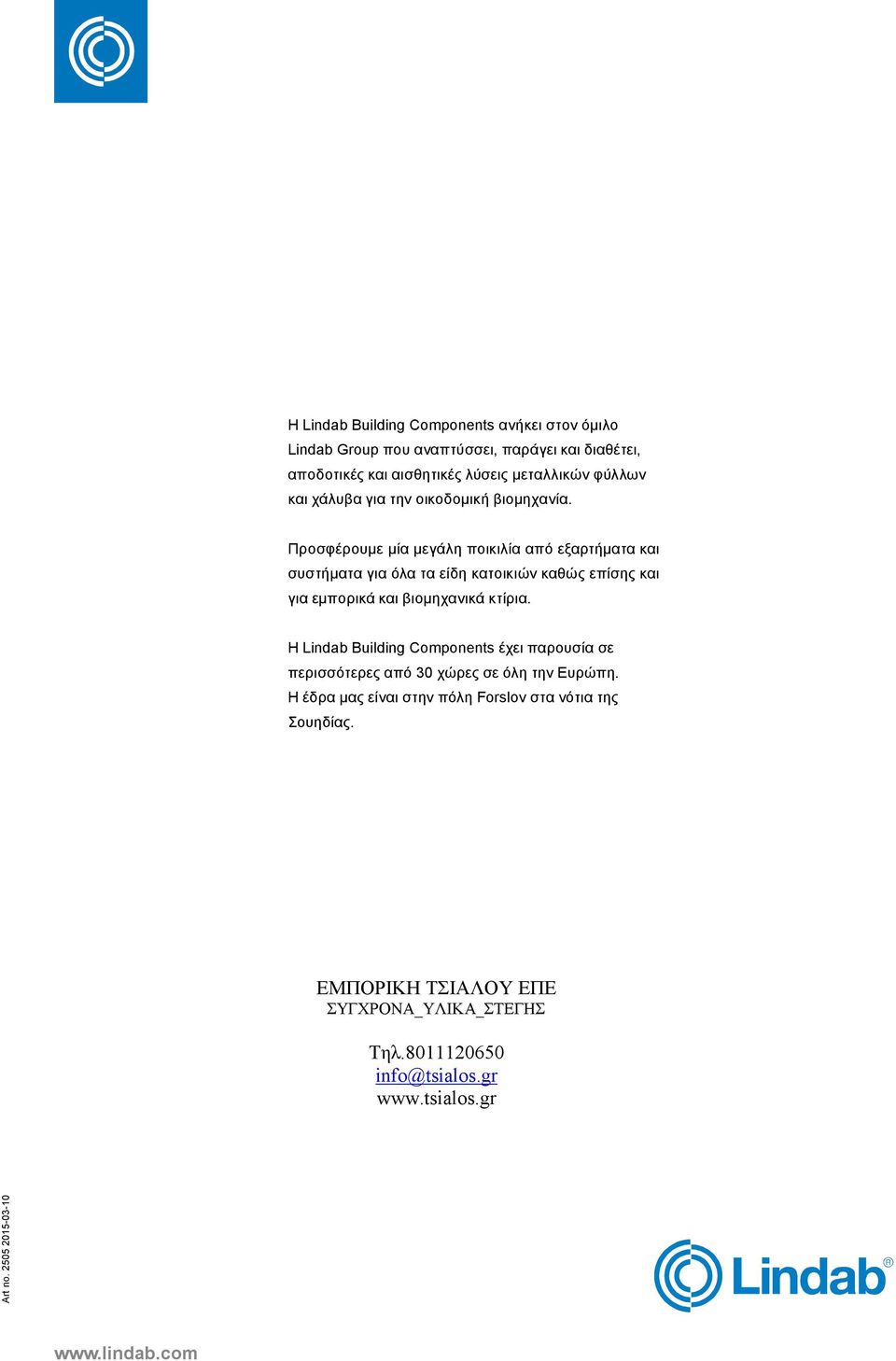

16 Η Lindab Building Components ανήκει στον όμιλο Lindab Group που αναπτύσσει, παράγει και διαθέτει, αποδοτικές και αισθητικές λύσεις μεταλλικών φύλλων και χάλυβα για την οικοδομική βιομηχανία. Προσφέρουμε μία μεγάλη ποικιλία από εξαρτήματα και συστήματα για όλα τα είδη κατοικιών καθώς επίσης και για εμπορικά και βιομηχανικά κτίρια. Η Lindab Building Components έχει παρουσία σε περισσότερες από 30 χώρες σε όλη την Ευρώπη. Η έδρα μας είναι στην πόλη Forslov στα νότια της Σουηδίας. ΕΜΠΟΡΙΚΗ ΤΣΙΑΛΟΥ ΕΠΕ ΣΥΓΧΡΟΝΑ_ΥΛΙΚΑ_ΣΤΕΓΗΣ Art no Τηλ
