ΤΑ ΥΠΟΓΕΙΑ ΝΕΡΑ ΤΗΣ ΛΕΚΑΝΗΣ ΤΟΥ ΚΗΦΙΣΟΥ

Transcript

1 1η Επιστημονική ιημερίδα για τον Κηφισό ποταμό «Ολοκληρωμένη προσέγγιση στα προβλήματα του Κηφισού» ΤΑ ΥΠΟΓΕΙΑ ΝΕΡΑ ΤΗΣ ΛΕΚΑΝΗΣ ΤΟΥ ΚΗΦΙΣΟΥ Π. Μαρίνος,. Παπούλη, Μ. Παντελιάδου Ε.Μ.Π. Σχολή Πολιτικών Μηχανικών Αθήνα, 13 & 14 Μαρτίου 2008

2 ΤΑ ΥΠΟΓΕΙΑ ΝΕΡΑ ΤΗΣ ΛΕΚΑΝΗΣ ΤΟΥ ΚΗΦΙΣΟΥ

3 ΤΑ ΥΠΟΓΕΙΑ ΝΕΡΑ ΤΗΣ ΛΕΚΑΝΗΣ ΤΟΥ ΚΗΦΙΣΟΥ Και ορισμένα άλλα, γεωτεχνικά, θέματα

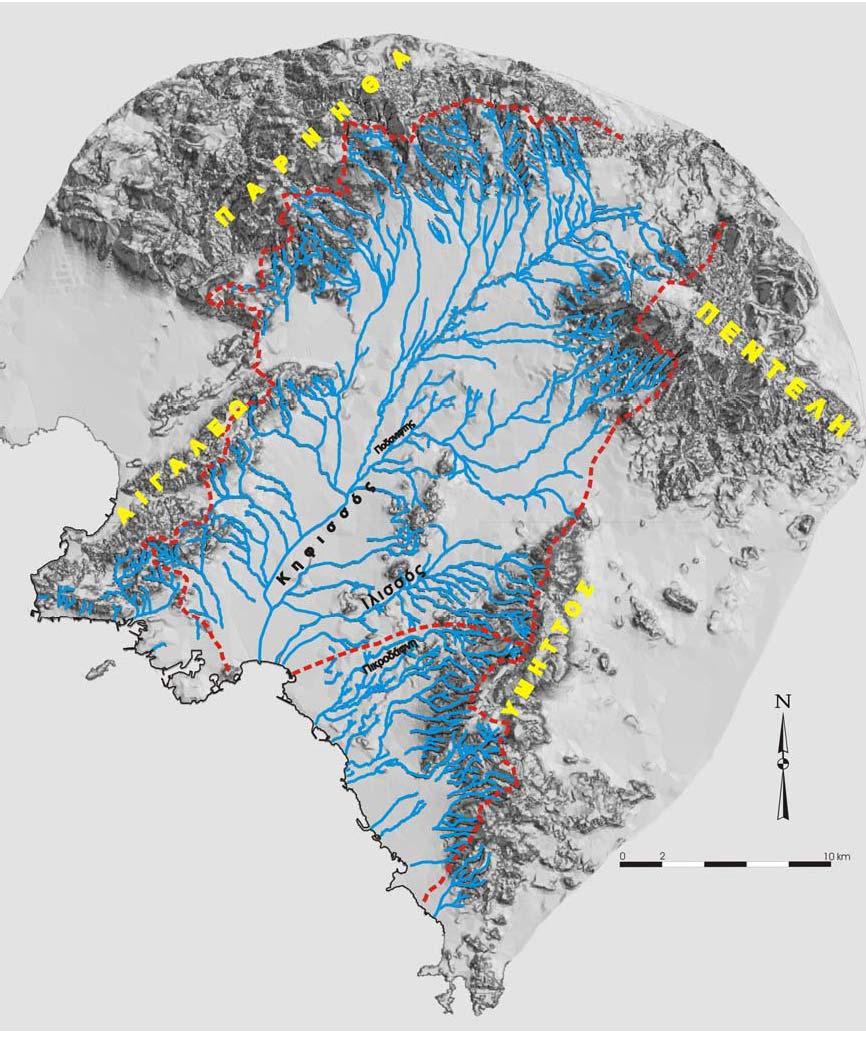

4 Οι λεκάνες Κηφισού, Ιλισσού και νοτίων ρεμμάτων

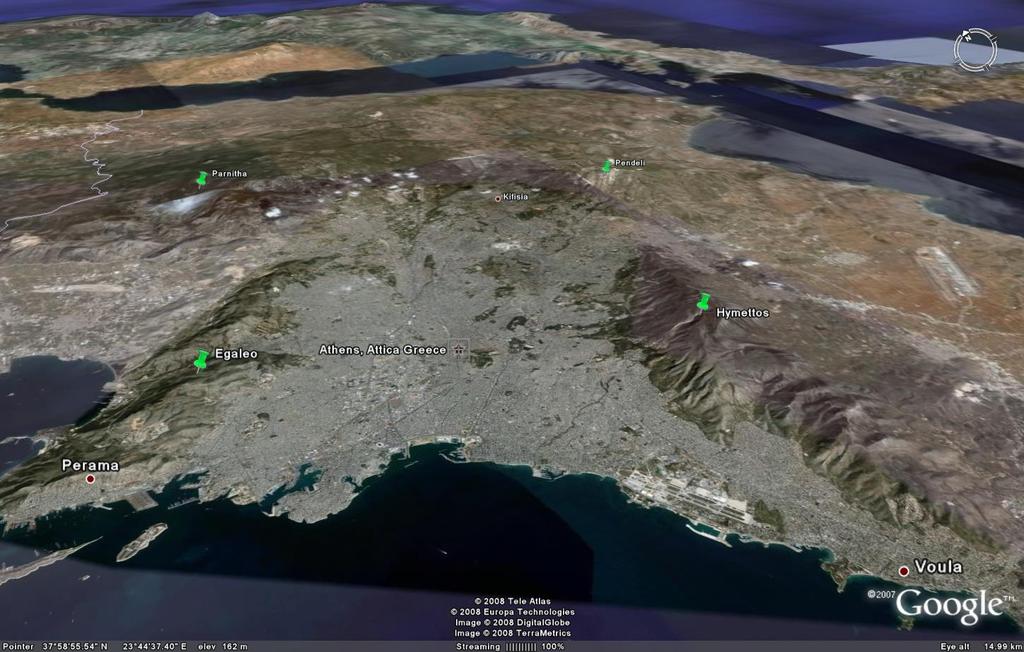

5 Το μέγεθος της κάλυψης από ανθρώπινες δραστηριότητες της λεκάνης και η αλλοίωση των υδρολογικών-υδρογεωλογικών χαρακτήρων

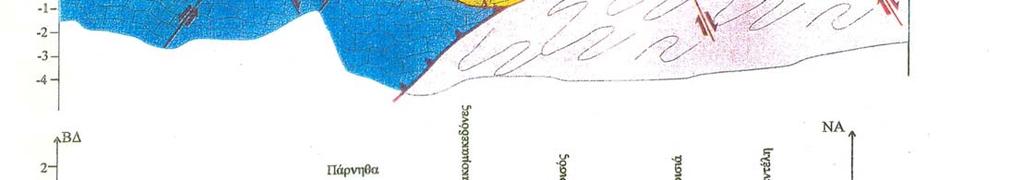

6 Γεωλογική τομή λεκανοπεδίου (Παπανικολάου et al., 2001)

7 Γεωλογική τομή λεκανοπεδίου (Παπανικολάου et al., 2001)

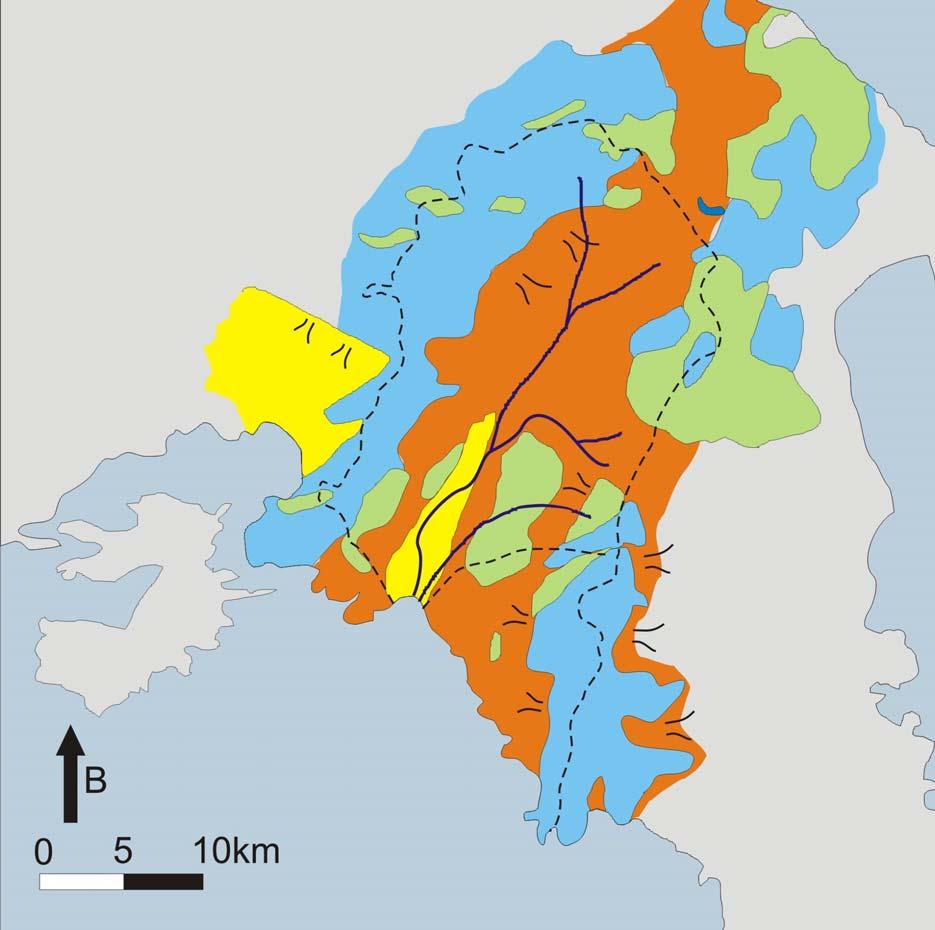

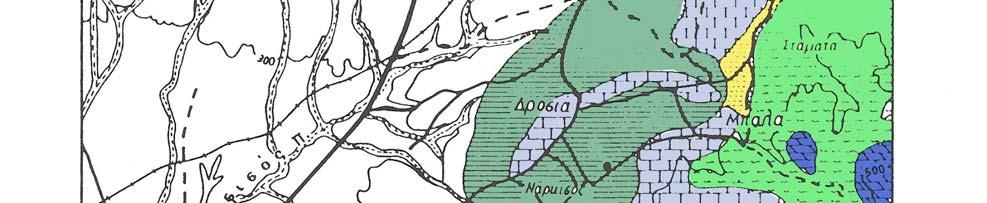

8 Απλοποιημένος χάρτης με ομαδοποίηση των γεωλογικών σχηματισμών (προσφέρεται κυρίως για διαπίστωση του περιμετρικού περιορισμού των υδροφορέων) Όριο Υδρολογικής λεκάνης

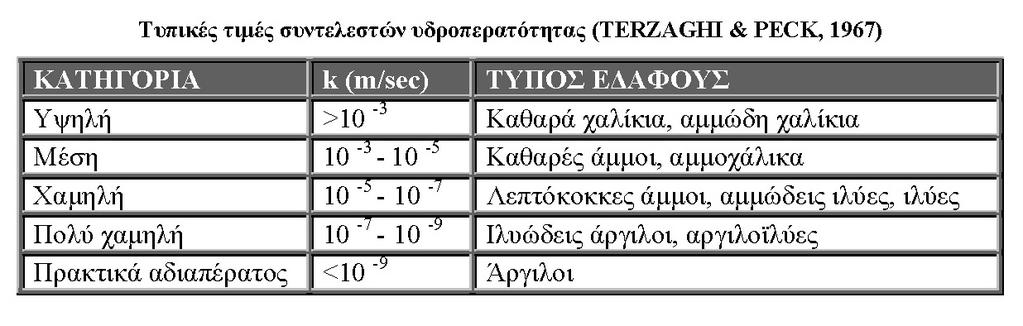

9 Απλοποιημένος χάρτης με ομαδοποίηση των γεωλογικών σχηματισμών (προσφέρεται κυρίως για διαπίστωση του περιμετρικού περιορισμού των υδροφορέων) Γενική εκτίμηση δυναμικού υπόγειων νερών: κατείσδυση 35x10 6 m 3 /h (13% των βροχοπτώσεων εκ των οποίων 24 κατεισδύουν στους ασβεστολίθους-μάρμαρα) (Κουμαντάκης 1996)

10 Κίνηση νερού και κύρια εκφόρτιση καρστικών υδροφοριών (μεγάλες καρστικές πηγές εκτός λεκάνηςπλην, κάποτε, της πηγής Κεφαλαρίου. Μικρές έως ασήμαντες πλευρικές μεταγγίσεις στα πορώδη ιζήματα της λεκάνης) Κύρια κατεύθυνση αποστράγγισης καρστικών νερών Καρστική πηγή Καρστική πηγή Κεφαλαρίου (κάποτε) Όριο Υδρολογικής λεκάνης

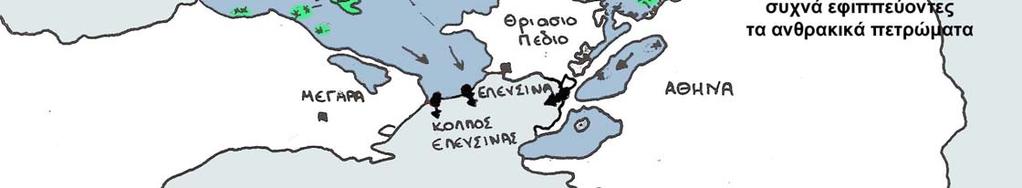

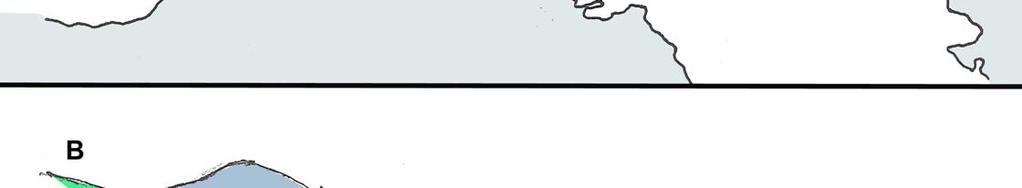

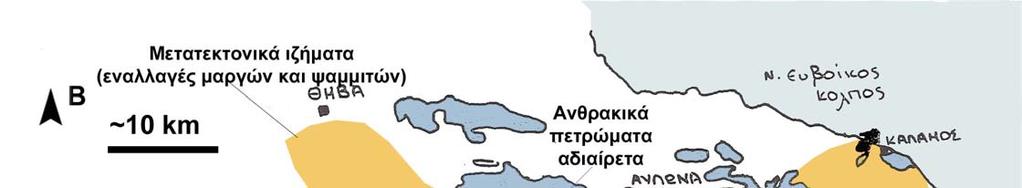

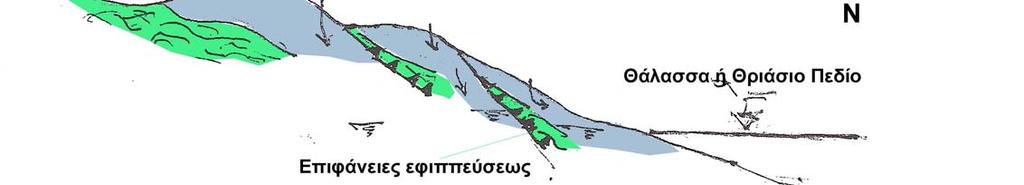

11 Καρστικό σύστημα Πάρνηθας-Κιθαιρώνα-Αιγάλεω ενδεικτικό πλαίσιο Εκφόρτιση σε παράκτιες πηγές εκτός λεκάνης Κηφισσού. Θέματα επίμιξης με τη θάλασσα

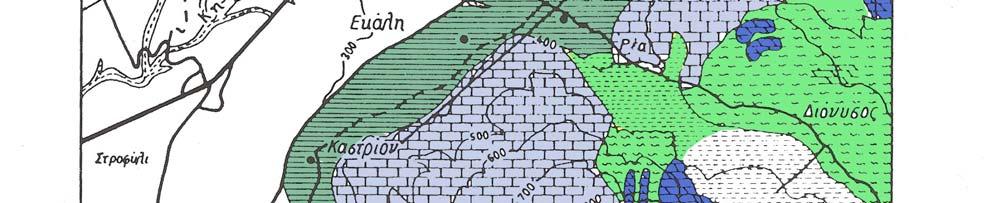

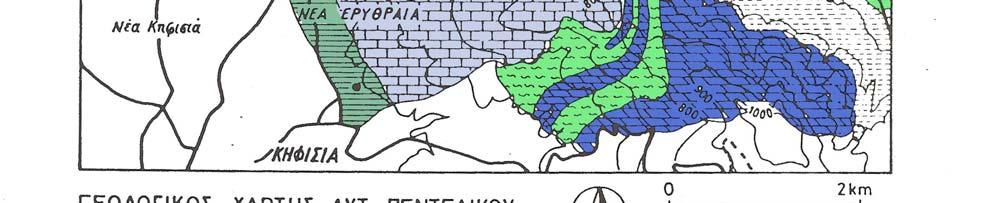

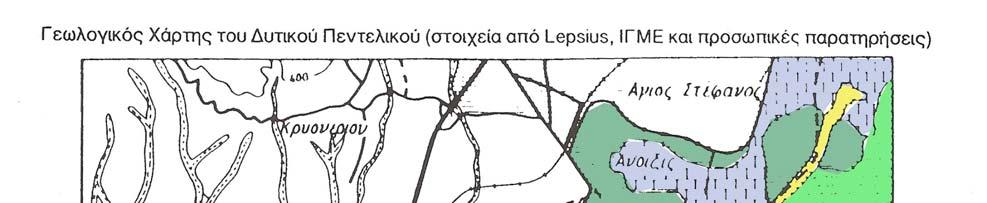

12 Κλειστή καρστική λεκάνη: Καστράκι υτικής Πεντέλης Καρστικό σύστημα Πεντέλης

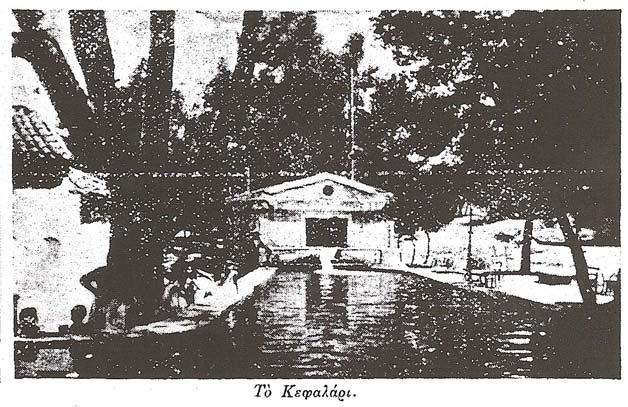

13 Το Κεφαλάρι στις αρχές του περασμένου αιώνα

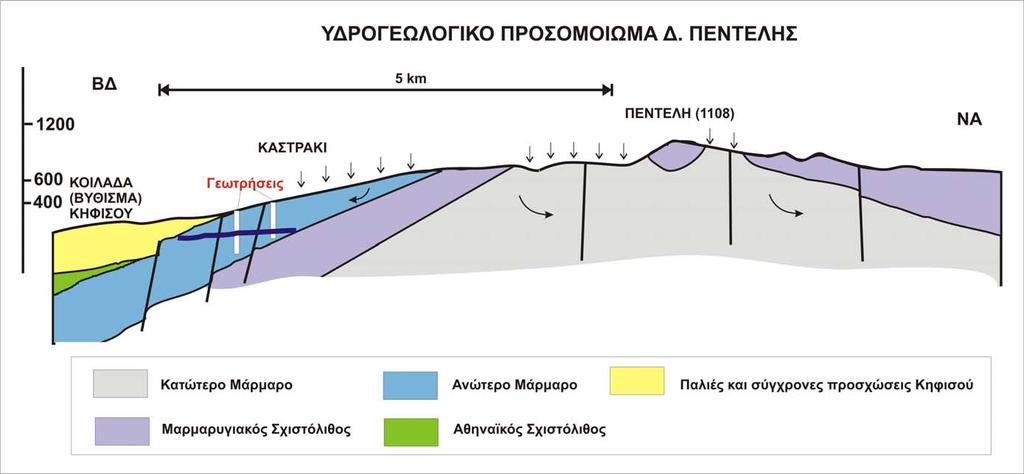

14 Σχηματικό Υδρογεωλογικό προσομοίωμα. Πεντέλης Πριν την εκμετάλλευση

15 Σχηματικό Υδρογεωλογικό προσομοίωμα. Πεντέλης Μετά την εκμετάλλευση. Σημερινό καθεστώς υπερεκμετάλλευσης Μέση ετήσια τροφοδοσία: 2,1x10 6 m 3 Μέση ετήσια κατανάλωση (1989): 3x10 6 m 3

16 Η υπερεκμετάλλευση: Συνεχής, Συστηματική ταπείνωση της στάθμης του καρστικού υδροφόρου (με διατήρηση της κατανάλωσης στα ίδια περίπου επίπεδα)

17 Καρστικό σύστημα Υμηττού Κύρια κατεύθυνση αποστράγγισης καρστικών νερών Καρστική πηγή Καρστική πηγή Κεφαλαρίου (κάποτε) Όριο Υδρολογικής λεκάνης

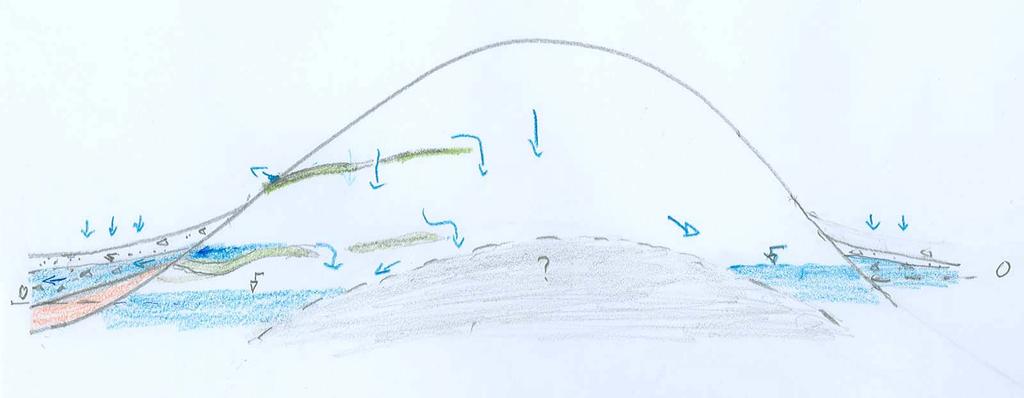

18 Καρστικό σύστημα Υμηττού Πιθανό υδρογεωλογικό μοντέλο Λεκάνη Κηφισού Κορήματα και κώνοι κρασπέδων Σχιστόλιθοι Μάρμαρα Α Μεσόγεια Αδιαπέρατο σώμα (μη καρστικό μάρμαρο ή κάτι άλλο) Στεγανός σχηματισμός

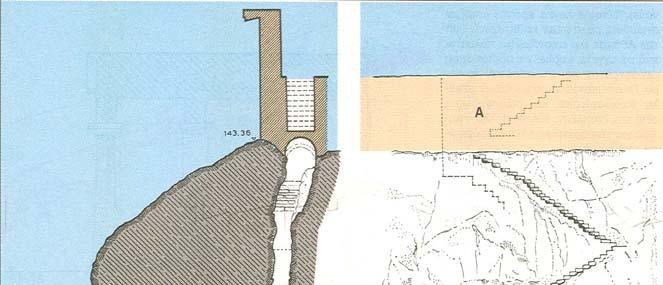

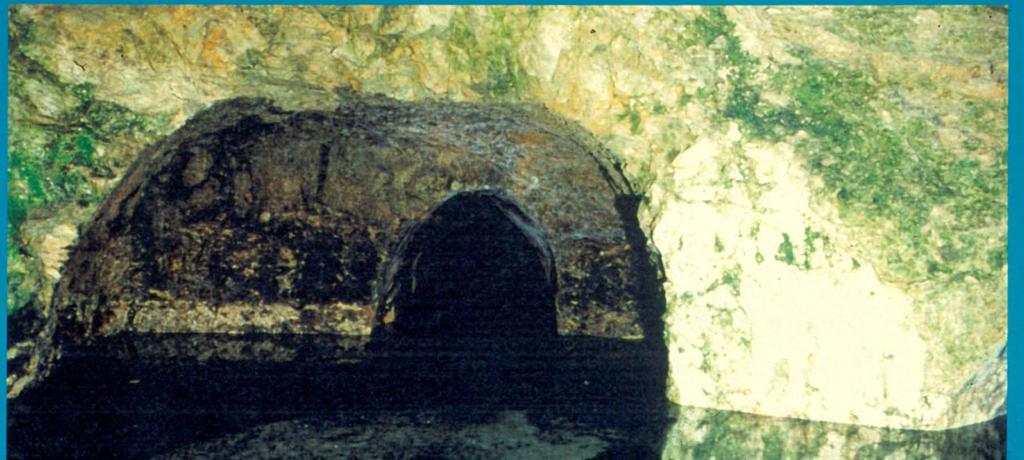

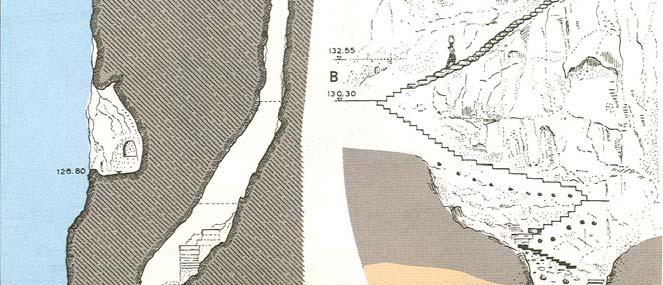

19 Οι ασβεστολιθικοί λόφοι των Αθηνών. Επικάθονται του αδιαπέρατου Αθηναϊκού σχιστολίθου - Μικρές πηγές στην βάση τους Καθημερινή, Επτά Ημέρες, 24 Μαρτίου 2002

20 Πορώδεις σχηματισμοί παλαιών και νέων προσχώσεων και κώνων κορημάτων

21 Πορώδεις σχηματισμοί παλαιών και νέων προσχώσεων και κώνων κορημάτων Υδροληπτικά έργα γενικώς στο κεντρικό τμήμα της λεκάνης

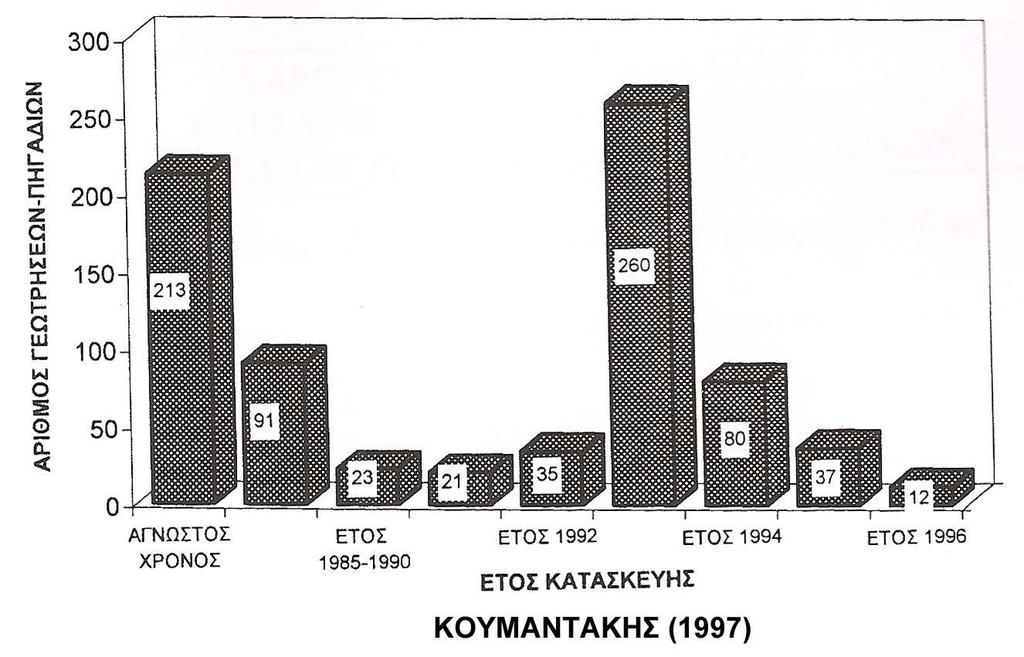

22 Κατανομή γεωτρήσεων και φρεάτων του Λεκανοπεδίου Αθηνών που απογράφηκαν (Κουμαντάκης, 1997)

23

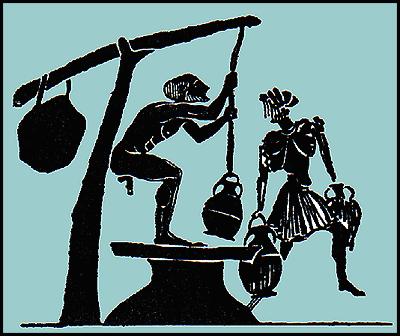

24 Οι νόμοι του Σόλωνος:.εάν υπάρχει δημόσιο πηγάδι σε απόσταση 500 περίπου μέτρα αυτό θα έπρεπε να χρησιμοποιείται. Μόνο εάν αυτό είναι πιο μακριά θα μπορούσε κάποιος να κατασκευάσει το δικό του. Εάν δεν εβρίσκετο νερό μέχρι βάθος 20 μέτρων, τότε του επετρέπετο να παίρνει 20 λίτρα 2 φορές την ημέρα από το πηγάδι του γείτονα (από αναφορές του Πλούταρχου)

25 Τεταρτογενή ιζήματα γενικώς (προσχώσεις κλπ.)

26 Τάση μεταβολής της στάθμης χαρακτηρίζουσα το καθεστώς εκμετάλλευσης (τοπικές υπερεκμεταλλεύσεις) και την δυνατότητα ανάμιξης με την θάλασσα

27 Ισοπιεζομετρικές καμπύλες ευρύτερου προσχωματικού πεδίου λεκάνης Κηφισού (Κουμαντάκης, 1997)

28 Καμπύλες ισοχλωριώντων (Κουμαντάκης et al., 1997)

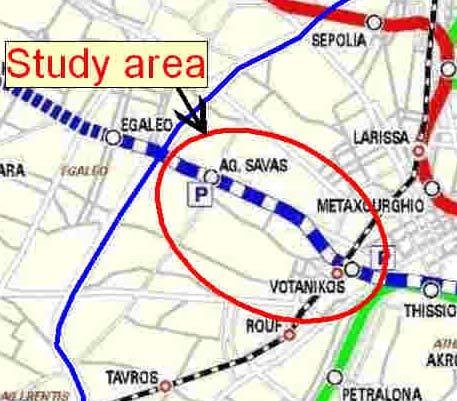

29 ιασχίζοντας εγκάρσια τις παλαιές και νέες προσχώσεις του Κηφισού από την γραμμή 3 του Μετρό (Βοτανικός-Αιγάλεω) Σημερινή «εγκιβωτισμένη»κοίτη (Κηφισός ποταμός) Παλαιά κοίτη (Κηφισός ποταμός) Περιοχή μελέτης Σταθμός Ελαιώνας (Άγιος Σάββας) Σταθμός Βοτανικός Κατά τη διάνοιξη του φρέατος πρόσβασης «Προφήτης ανιήλ», στην περιοχή της παλαιάς κοίτης του Κηφισού ποταμού, σημειώθηκαν σημαντικές εισροές νερού (~200 m3/h), οδηγώντας τότε, σε προσωρινή παύση των εργασιών εκσκαφής από αυτό το φρέαρ

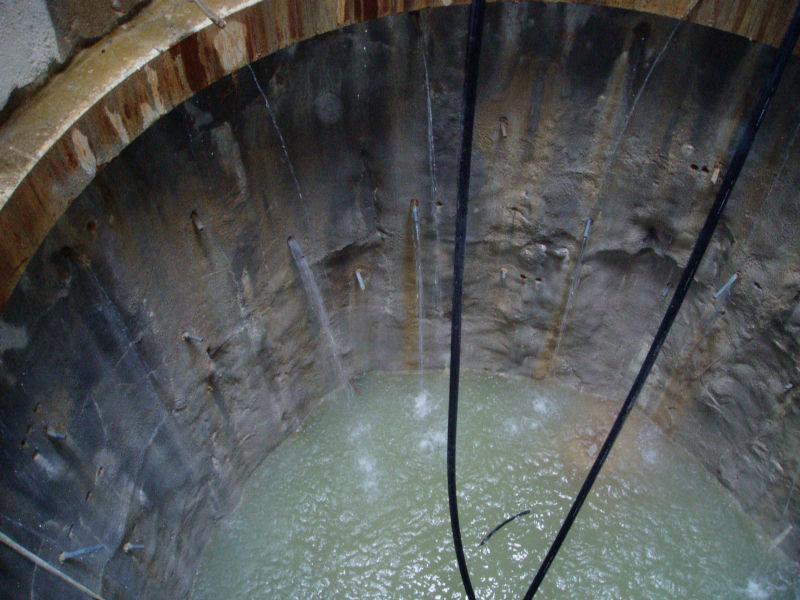

30 Φρέαρ Προφήτη πρόσβασης Προφήτη ανιήλ

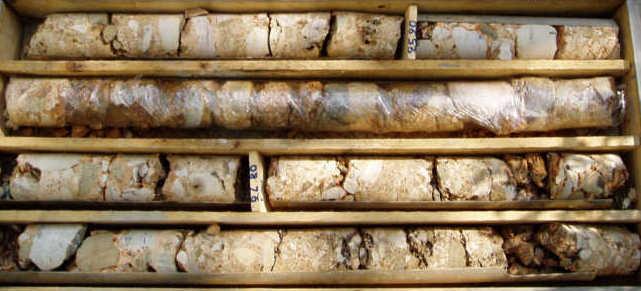

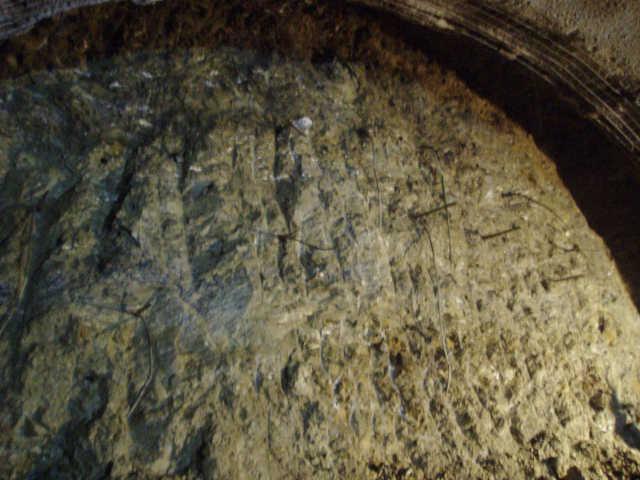

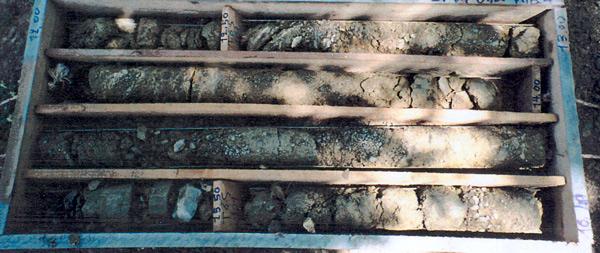

31 Τέμνοντας την ευρεία κοίτη του Κηφισού από την γραμμή Μετρό προς Αιγάλεω Μαρίνος et al., 2006 «Αθηναϊκός Σχιστόλιθος» Έντονα ετερογενές και ελαφρώς μεταμορφωμένο σύστημα που περιλαμβάνει διάφορους λιθολογικούς σχηματισμούς - αδιαπέρατο Πυρήνες δειγματοληψίας του «Αθηναϊκού Σχιστόλιθου» «Αθηναϊκός Σχιστόλιθος» στο μέτωπο εκσκαφής

32 Τέμνοντας την ευρεία κοίτη του Κηφισού από την γραμμή Μετρό προς Αιγάλεω Μαρίνος et al., 2006 Τεταρτογενή ποταμοχειμάρρια ιζήματα ύο φάσεις ιζηματογένεσης: α) μία παλαιότερη από κροκαλοπαγή (συνεκτικά ή/και συμπαγή) Κροκαλοπαγή της παλαιάς κοίτης Θέση: Προφήτης Δανιήλ, βάθος: 21,3-24,9 m Συμπαγές κροκαλοπαγές στο μέτωπο εκσκαφής

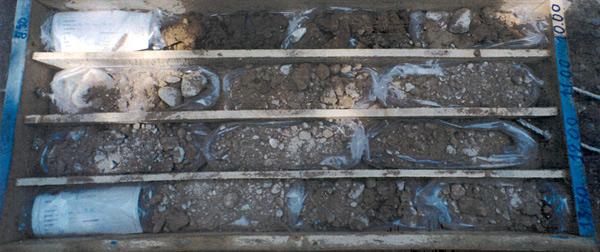

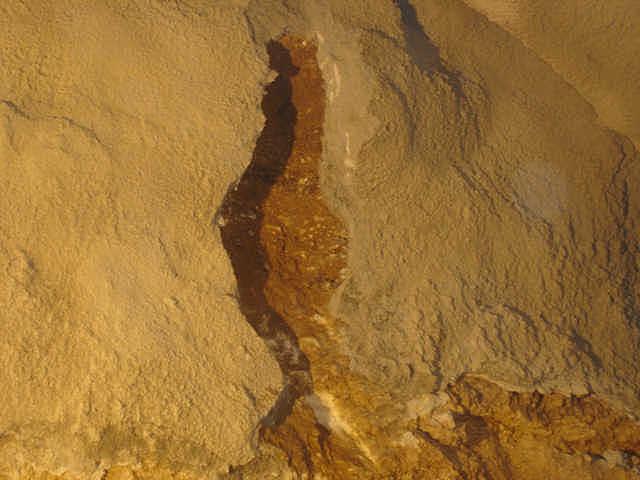

33 Τέμνοντας την ευρεία κοίτη του Κηφισού από την γραμμή Μετρό προς Αιγάλεω Μαρίνος et al., 2006 Τεταρτογενή ποταμοχειμάρρια ιζήματα ύο φάσεις ιζηματογένεσης: α) μία παλαιότερη από κροκαλοπαγή (συνεκτικά ή/και συμπαγή) β) μία νεότερη από προσχώσεις αργίλων, ιλύων, άμμων και χαλίκων (ετερογενής σχηματισμός με διασταυρούμενη στρώση και πλευρικές μεταβάσεις) Πρόσφατες αποθέσεις της παλαιάς κοίτης Θέση: Ιερή Ελιά, βάθος: 8,5-13,5 m Πρόσφατες αποθέσεις στο μέτωπο εκσκαφής

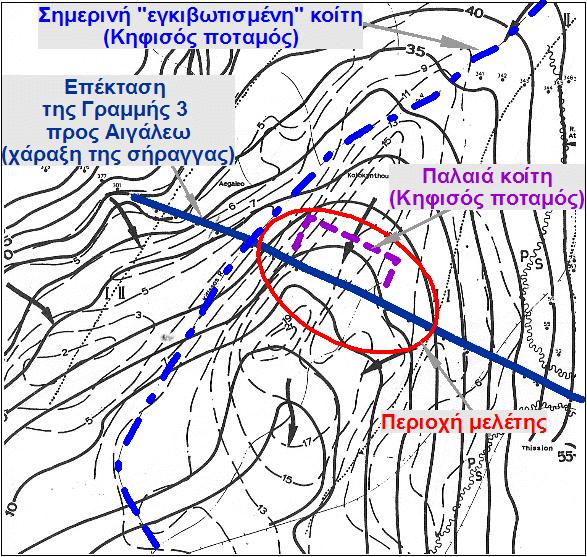

34 Τέμνοντας την ευρεία κοίτη του Κηφισού από την γραμμή Μετρό προς Αιγάλεω Υδρογεωλογικές συνθήκες «Αθηναϊκός Σχιστόλιθος» αδιαπέρατος σχηματισμός υδροφορία μικρής δυναμικότητας (μανδύας αποσάθρωσης και επιφανειακή ζώνη χαλάρωσης) Κροκαλοπαγή παλαιάς κοίτης κύριο υδροφόρο μέσο που συνάντησε η σήραγγα υδροφορία με ανομοιόμορφο τρόπο: Συνεκτικά: φύση και σύσταση συνδετικού υλικού Συμπαγή: βαθμός και ατέλειες συγκόλλησης, ύπαρξη ρωγμών και επικοινωνία μεταξύ τους Πρόσφατες αποθέσεις παλαιάς κοίτης γενικώς μέτριας περατότητας ποικίλη υδρογεωλογική συμπεριφορά (κοκκομετρία, πάχος) Πιεζομετρικός χάρτης σε υγρή περίοδο (Κούνης Γ., 1981)

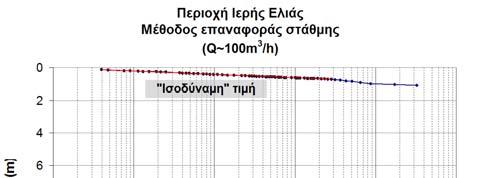

35 Τέμνοντας την ευρεία κοίτη του Κηφισού από την γραμμή Μετρό προς Αιγάλεω ιακριτοποίηση της συμπεριφοράς του υδροφόρου μέσου Υδραυλικές παράμετροι Μεταβολή στάθμης υπόγειου νερού από δοκιμαστικές αντλήσεις «ισοδύναμη» τιμή «πλασματική» τιμή «ισοδύναμη» τιμή Ανάλυση υδρογεωτρήσεων: 2 τιμές μεταβιβαστικότητας «πλασματική» τιμή Ανάλυση δορυφόρων πιεζομέτρων: 1 τιμή μεταβιβαστικότητας Επηρεάζεται από τις απώλειες φορτίου, λόγω της δυσκολίας του υπόγειου νερού να κυκλοφορήσει μέσα στο ανομοιογενές και ασυνεχές υδροφόρο μέσο που διαμορφώνουν τα κροκαλοπαγή κατά την ακτινική κίνησή του προς την αντλούμενη υδρογεώτρηση. Αυτές οι απώλειες φορτίου δεν υπάρχουν προφανώς στα πιεζόμετρα «ισοδύναμη» τιμή Αντανακλά στο πραγματικό δυναμικό, συνολικά, του ενιαίου υδροφόρου συστήματος (πρόσφατες και παλαιότερες ποταμοχειμάρριες αποθέσεις) «ισοδύναμη» τιμή 10 φορές μεγαλύτερη από την «πλασματική» τιμή

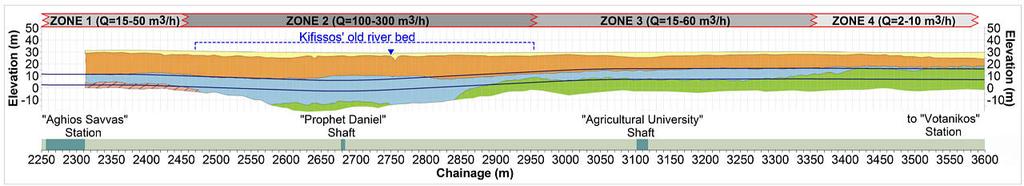

36 Τέμνοντας την ευρεία κοίτη του Κηφισού από την γραμμή Μετρό προς Αιγάλεω Εκτίμηση εισροών νερού Επιλογή υδραυλικών παραμέτρων Χρήση «πλασματικών» τιμών: δεν αντανακλούν το «πραγματικό» δυναμικό του υδροφόρου συστήματος Χρήση «ισοδύναμων» τιμών: δεν λαμβάνουν υπόψη τις απώλειες φορτίου κατά την κυκλοφορία του νερού στη μάζα του κροκαλοπαγούς Θεώρηση μιας «διορθωμένης» τιμής περατότητας της «ισοδύναμης» τιμής Εκτίμηση της μέσης εισροής νερού στο μέτωπο σήραγγας ανά μέτρο εκσκαφής με τη χρήση τροποποιημένης εξίσωσης του Theis (Καββαδάς, 2004) Θεώρηση: η εισροή νερού στο μέτωπο εκσκαφής ελέγχεται από μία ευρεία ζώνη κατά μήκος του άξονα της σήραγγας, ίση περίπου με 3 διαμέτρους σήραγγας (15-20m πίσωαπότομέτωποεκσκαφής) Q=15-50m 3 /h Q= m 3 /h Q=15-60m 3 /h Q=2-10m 3 /h Σχηματική γεωλογική μηκοτομή της σήραγγας επέκτασης της Γραμμής 3 προς Αιγάλεω, στο τμήμα που διέρχεται από το πεδίο του Κηφισού ποταμού, με τις εκτιμηθείσες εισροές νερού στο μέτωπο εκσκαφής ως και 15 20m πίσω από αυτό

37 Τέμνοντας την ευρεία κοίτη του Κηφισού από την γραμμή Μετρό προς Αιγάλεω Σύγκριση συναντηθεισών και εκτιμηθεισών εισροών νερού Περιοχή Αγίου Σάββα ( ) Φρέαρ Προφήτης ανιήλ/θέση Ιερή Ελιά ( ) Φρέαρ Γεωπονική ( ) Γεωπονικό Πανεπιστήμιο ( ) Εκτιμηθείσες εισροές στο μέτωπο ως και 15 20m πίσω από αυτό (m3/h) Μέγιστες μετρηθείσες* εισροές στο μέτωπο και m πίσω από αυτό (m3/h) Μέγιστες παρατηρηθείσες εισροές στη στενή περιοχή του μετώπου (1-3m πίσω από αυτό) (m3/h) * Οι τιμές προέρχονται από επεξεργασία των μετρηθεισών εισροών στα κατά περίπτωση φρέατα πρόσβασης Συναντηθείσες εισροές νερού μέσα στο πλαίσιο των εκτιμηθεισών Επιβεβαιώθηκε η λογική των θεωρήσεων που αναπτύχθηκαν 3 Σύμπτωση πρόβλεψης και πραγματικότητας περίπου στη μέση του πλαισίου των τιμών της πρόβλεψης Θα μπορούσε, να χρησιμοποιηθεί ακόμα πιο μικρή «διορθωμένη» τιμή μεταβιβαστικότητας, (μικρότερη του 50% της «ισοδυνάμου»)

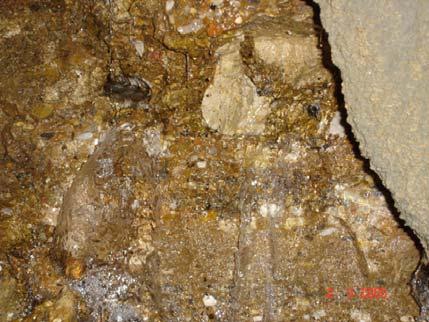

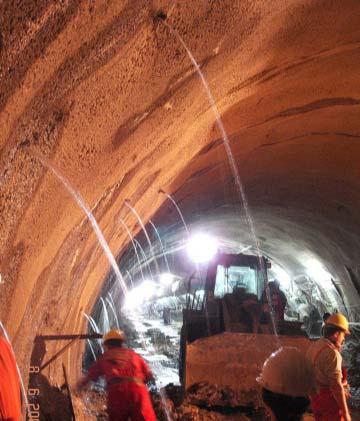

38 Τέμνοντας την ευρεία κοίτη του Κηφισού από την γραμμή Μετρό προς Αιγάλεω Ορισμένες πρόσθετες παρατηρήσεις την περιοχή της παλαιάς κοίτης Από την απόκριση των πιεζομέτρων φαίνεται ότι η στάθμη του υπόγειου νερού στο περιβάλλον του κροκαλοπαγούς ταπεινώνεται σχετικά γρήγορα και αρκετά μπροστά από τα προωθούμενα μέτωπα, γεγονός που δείχνει την καθυστέρηση ανανέωσης των αποθεμάτων, με αποτέλεσμα να μην διατηρείται υψηλό φορτίο γύρω από το έργο Η πτώση στάθμης ήταν δυνατό να μετρηθεί αρκετά μπροστά από το μέτωπο, σε αποστάσεις μεγαλύτερες των 50m Η στάθμη έφθανε στο επίπεδο του δαπέδου της Ά φάσης Συμπαγή κροκαλοπαγή της παλαιάς κοίτης του Κηφισού ποταμού στο μέτωπο εκσκαφής Δάπεδο Ά φάσης στη περιοχή του φρέατος «Γεωπονική» Δάπεδο Ά φάσης στη περιοχή του φρέατος «Προφήτης Δανιήλ» Διακύμανση στάθμης υπόγειου νερού σε σχέση με την απόσταση των πιεζομέτρων από το εκσκαπτόμενο μέτωπο Εισροή νερού από διατρήματα στην παρειά της σήραγγας στην παλαιά κοίτη

39 ΟσχιστόλιθοςτωνΑθηνών. Το κύριο γεωλογικό υπόβαθρο της πρωτεύσουσας Περατότητα μικρή έως πολύ μικρή. Τοπικά μικρές κυκλοφορίες νερού σε κερματισμένες ζώνες

40 Αθηναϊκός Σχιστόλιθος. Κατώτερη ενότητα: κυρίως ιλυόλιθοι

41 Αθηναϊκός Σχιστόλιθος. Ανώτερη ενότητα: εντονότερη παρουσία ψαμμιτικών στρωμάτων

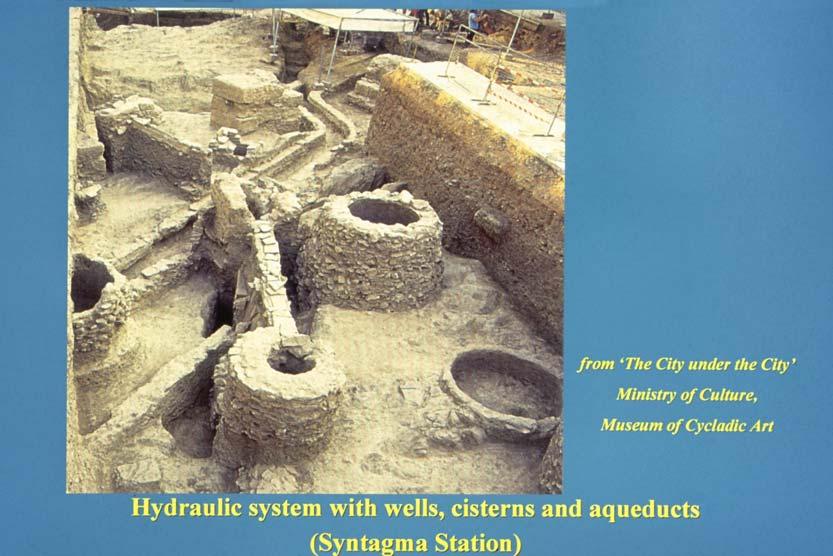

42

43

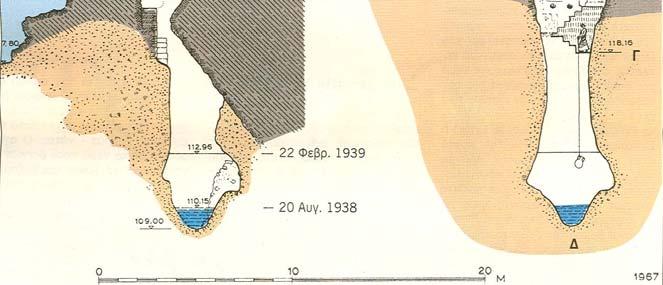

44 Αμφορείς από υπόγειο φρέαρ-κελάρι που συναντήθηκε κατά την διάνοιξη του βασικού έργου του Μετρό

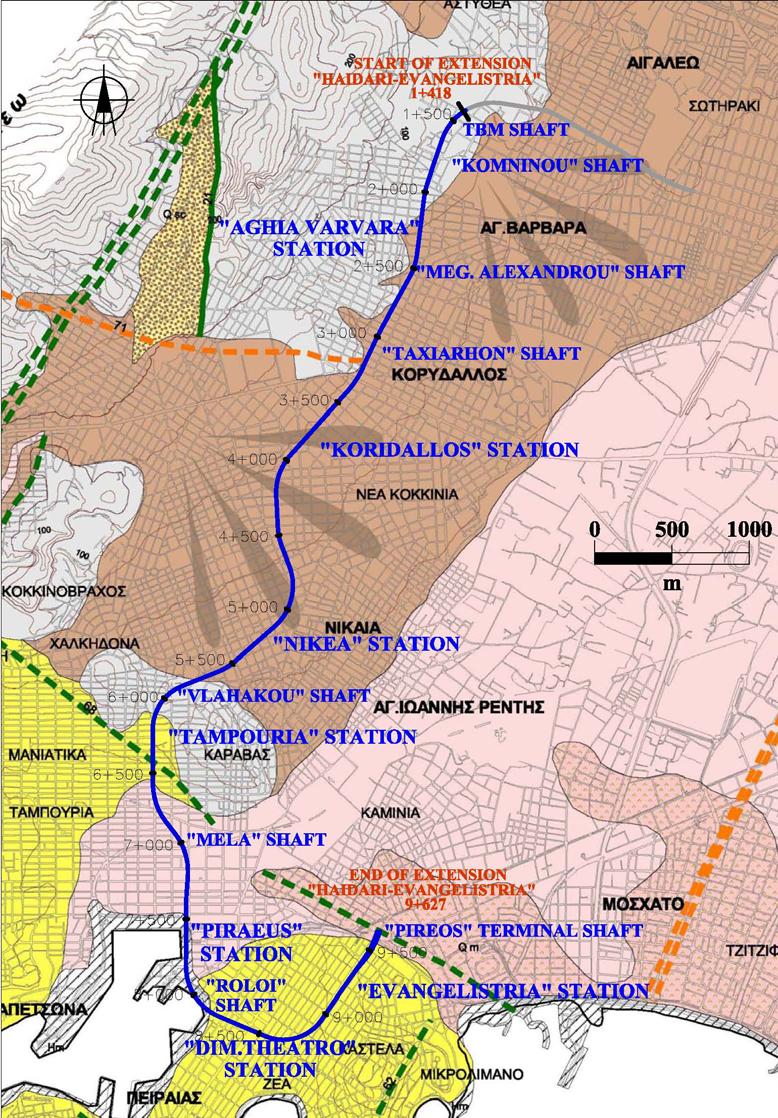

45 Επέκταση του Μετρό προς Πειραιά

46 Επέκταση του Μετρό προς Πειραιά Κατάσταση υπόγειων νερών (Marinos et al. 2007)

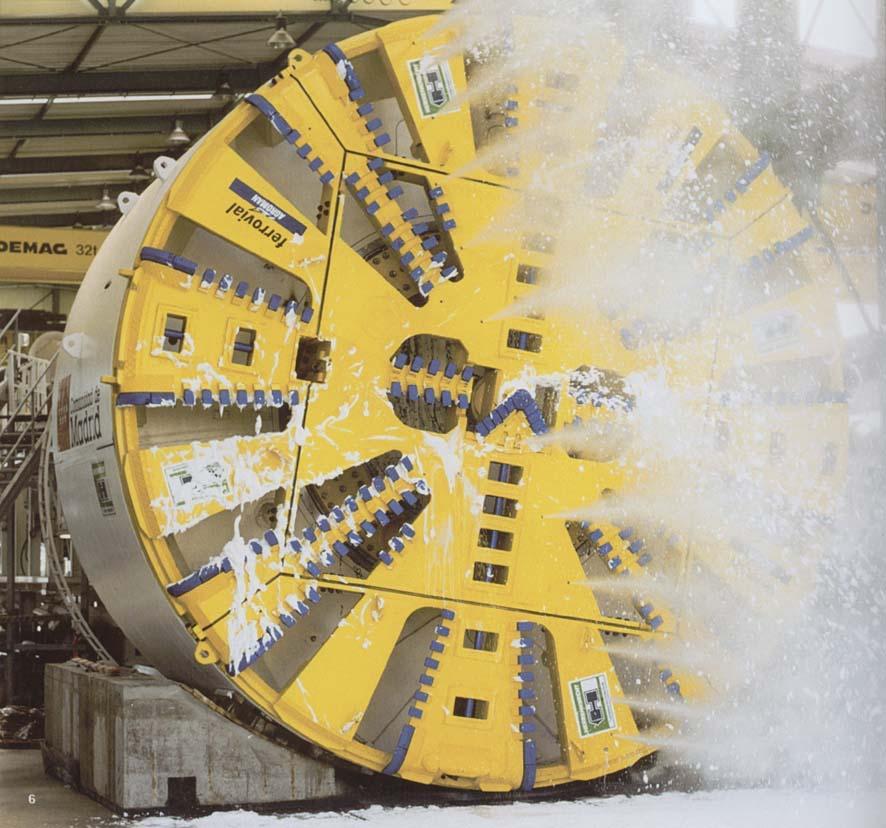

47 Η επιλογή της μεθόδου και του μηχανήματος εκσκαφής

48 Χάρτης τρωτότητος στην διάβρωση και παραγωγή φερτών υλών Ζώνες από την συναξιολόγηση: -γεωλογικής σύστασης, -περατότητος, -κλίσης εδάφους, -συχνότητας υδρογραφικού δικτύου και -πυκνότητας υδρογραφικού δικτύου Μαρίνος και συνεργάτες, 1997

49 Αθήνα, 1938, Αρχείο ΕΥ ΑΠ

50 ΕΥΧΑΡΙΣΤΩ ΓΙΑ ΤΗΝ ΠΡΟΣΟΧΗ ΣΑΣ Αθήνα, 1938, Αρχείο ΕΥ ΑΠ

51

52 Ορνιο Βουρλιώτες Π Φωρών Β ε ρ ό ρ φή Κορ Πρφ. Ηλίας Κορυφ Μεγ. Βίγλα Π ά ρ ν η θ α Λ. Μ Νεροφαγ ώματα Βίλλια Ξ ε ρ ο β ο ύ Αλογο Φλάμπουρο Μ ο υ γ γ ο υ λ ι ό ς Λαγός Π λ α τ ύ Β ο υ ν ό Ο ρ ο ς Ράχη Κρύου Πηγαδιού Στρογγυλά υ ρ ό ς Κ ι θ ά ρ α Βελανιδιές Β ο υ ν ό Φ υ λ ή ς Μ α υ ρ ο β ο ύ ν ι Λάσκαρη M ύ τ η Λ όφος Προβατοκομείου Παλ αιόκαστρο Κορυφή Π έ τ ρ α Κορυφή Κυράς Αγ. Αθανάσιος ρυφή Ομαλή Μαύρη Πέτρα Κ ο ρ ο μ η λ ι ά Κορυφούλα Κάστρο Φυλής ή Κορυφή Κορακοφωλιά Κ ε ρ α μ ί δ ι Α λ ο γ ό ρ ρ α χ η ακή Ράχη Κατσουλιέρης Λ υκόρρα χη Σχιστό Ρ έ κ ι ζ α Θεοδώρα Α χ λ α δ ι ά άφνα Βελανιδιές ι ο Πρφ. Ηλίας Βουνό Χασιάς Πέτρα Εβραίου Κουτάλα Π λ ά τ ω μ α Π ε ν Κ ο ρ υ φ ή Κ υ ρ ί λ λ ο υ Π υ ρ γ ά ρ ι Μάγουλο Σκαλιστήρι Π υ ρ γ ά κ ι Πυργάρι Κ ο ρ υ φ ή Γ έ ρ ο υ Β ο υ ν ό Καλ λ ιθέα Ζ α χ α ρ ί τ σ α Μ α σ ο ύ ρ η Κ ά σ τ ρ ο Ζ α σ τ ά ν η Χ ρ υ Τουρκοβούνι Μυτούλα ο Κορυφή Λ υ κ Τ ο υ ρ κ ο β ο ύ ν ι α Πρφ. Ηλίας Τσάκος Λ ι θ ά ρ ι Κορυδαλλός ι ν ό Σ κ α ρ α μ α γ κ ά Κορακοβούν Ο ρ ο ς Α ι γ ά λ ε ω Λ. Κουμουν- δούρου Καψαλώνας Στρέφη Κ Λυκαβηττός Μπ Λ οφίο Κ α ρ α β ά ς Αρδηττός ρ ξ η ς Κ ύ ρ ο υ Π ή ρ α άσος Αλεπο βούνι Πυργάρι Κουταλάδες Κοπανάς Καμάρα Εύζωνος Νησίδα Ι σωμα Κ ο ρ υ φ ή Κάστρο Μ α υ ρ ο β ο ύ ν ι Παλάτι Κ ό ν τ ρ α Ο ρ ο ς Υ μ η τ τ ό ς Λιμένας Ηρα κλέους ΙΟΥ Νταβέλη Σ τ ρ ώ μ α Π ρ φ. Η λ ί α ς Σ κ ι τ ζ έ α Τσούμπα Σ τ α υ ρ α ε τ ό ς Σ τ ρ ο γ Κ α κ ο β ο ύ λ α Πουρνάρι Ψηλοκορυφή Κ έ δ Σκάρπα Σ π η λ ι ά Κ α μ π έ ρ η Κ ρ ε β β ά τ ι α Μακρυά Πεύκα Κ Ν τ ε ρ β ί σ η Ζώνες συμπεριφοράς εδαφών έναντι Σεισμικού Κινδύνου Ζώνη 1 Κατηγορία Εδάφους Σεισμικού Κανονισμού Α (Β) 2 Α (Β) 3 Β (C) 4 C 5 X Ακ. Κέος Λιμένας τάλλεια Ακ. Αμε ινίου Ν. ΨΥΤΤΑΛΕΙ Α Ακ. Θεμιστοκλέους ΛΙΜΕΝΑΣ ΠΕΙΡΑΙ Α ΟΡΜΟΣ ΦΑΛ ΗΡΟΥ Λιμένας Ζέας Λιμένας Μουν ιχίας Νοι ΣΤΑΛΙΣ Πυργάκι Αμμουδιά Αμμουδιές Ακ. Θησέα ΑΝΩ ΛΙΟΣΙΑ Ακ. Αγ. Κοσμάς ΑΧΑΡΝΑΙ Κ ά μ π ο ς ΚΑΜΑΤΕΡΟ ΠΕΤΡΟΥΠΟΛΗ ΖΕΦΥΡΙ Σ.Στ. Πύργου Ν. ΦΙΛΑ ΕΛΦΕΙΑ Τ σ α β ε ρ δ έ λ λ α ιυλιστήρια Ν. ΛΙΟΣΙΑ ΠΕΡΙΣΤΕΡΙ Πάρνηθα Α δ ά μ ε ς Ν. ΧΑΛΚΗ ΩΝΑ ΑΓ. ΑΝΑΡΓΥΡΟΙ Ορμος Γλυφάδας Ακ. Αιξωνής Βαρυμπόμπη Κρυονέρι Αγιος Στέφανος ροσιά Ανοιξη Πεντέλη Σταμάτα Ροδόπολη Τ Α Τ Ο Ϊ Α μ υ γ δ α λ ι έ ς ΜΕΤΑΜΟΡΦΩΣΗ ΝΕΑ ΙΩΝΙΑ Χ ε λ ι δ ο ν ο ύ ΛΥΚΟΒΡΥΣΗ ΠΕΥΚΗ ΗΡΑΚΛΕΙΟ ΜΑΡΟΥΣΙ Εκάλη ΝΕΑ ΕΡΥΘΡΑΙΑ ΚΗΦΙΣΙΑ Κ ο κ κ ι ν α ρ ά ς ΜΕΛΙΣΣΙΑ ΒΡΙΛΗΣΣΙΑ Νέα Πεντέλη ιόνυσο Γ α ρ γ η τ ό ς ΝΙΚΑΙΑ ΑΓ. ΙΩΑΝ. ΡΕΝΤΗΣ ΑΙΓΑΛΕΩ ΤΑΥΡΟΣ ΓΑΛΑΤΣΙ ΒΥΡΩΝΑΣ ΥΜΗΤΤΟΣ ΑΦΝΗ Νέα Ελβετία ΨΥΧΙΚΟ ΝΕΟ ΨΥΧΙΚΟ ΧΑΛΑΝ ΡΙ ΑΓΙΑ ΠΑΡΑΣΚΕΥΗ ΓΕΡΑΚΑΣ Ανθούσα ΠΑΛΛΗΝΗ Λ ο υ τ ρ ό ΚΑΛΛΙΘΕΑ ΡΑΠΕΤΣΩΝΑ ΑΓ. ΒΑΡΒΑΡΑ ΚΟΡΥ ΑΛΟΣ Φυλή ΧΑΙ ΑΡΙ ΜΟΣΧΑΤΟ Γκύζη Αμπελόκηποι ΖΩΓΡΑΦΟΣ ΚΑΙΣΑΡΙΑΝΗ ΧΟΛΑΡΓΟΣ Α γ. Ν ι κ ό λ α ο ς ΠΑΠΑΓΟΣ Κάμπος Λ άκκα Χαλιδούς Χ ρ ι σ τ ό ς ΠΑΙΑΝΙΑ Αρ Π ρ ο σ ή λ ι ο Μ π ο υ ρ μ π ο υ τ σ ά ν α ΠΑΛ. ΦΑΛΗΡΟ Σ.Στ. Αμαλίας Θρακομακεδόνες Ν. ΣΜΥΡΝΗ ΑΓ. ΗΜΗΤΡΙΟΣ ΗΛΙΟΥΠΟΛΗ Χ α λ ι δ ο ύ Καρελλάς Μ Ε Πουρνάρι Κ ο υ ρ σ α λ ά ς Σ τ ε φ ά ν ι α ΚΑΛΑΜΑΚΙ ΑΡΓΥΡΟΥΠΟΛΗ ΦΙΛΟΘΕΗ Σ.Στ. εκελείας Φ ο υ β ά λ ι α ΚΟΡΟΠΙ ρ ί γ γ ι Κ ι ά φ α Ρ α ψ α ν ά Contours LEGEND ΠΕΙΡΑΙΑΣ ΚΕΡΑΤΣΙΝΙ Αερ. Ελληνικού ΕΛΛΗΝΙΚΟ Κ α λ ύ β ι α Zone 1 Zone 2 Zone 3 Zone 4 Zone 5 Site 3 Site 7 Site 6 ΑΘΗΝΑ Site 8 ΓΛΥΦΑ Α Ζ υ γ ό ς ΒΟΥΛΑ Site 2 Site 1 Site 5 Site 4 Κίτσι ΓΛΥΚΑ ΝΕΡΑ Βασιλικό Π ρ ο φ ά ρ 0 10km N

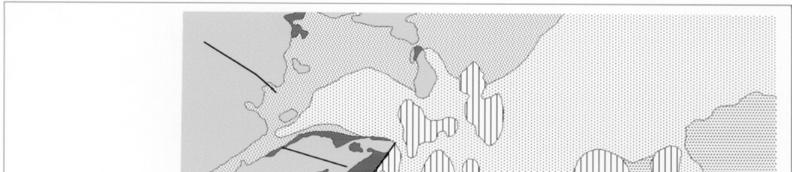

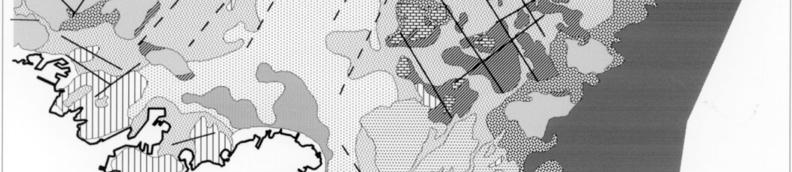

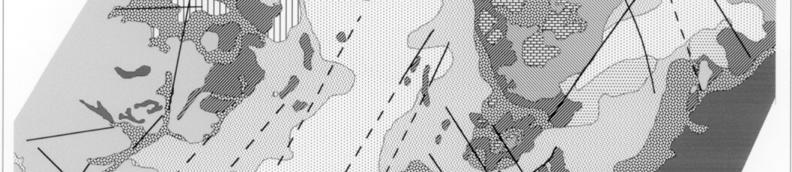

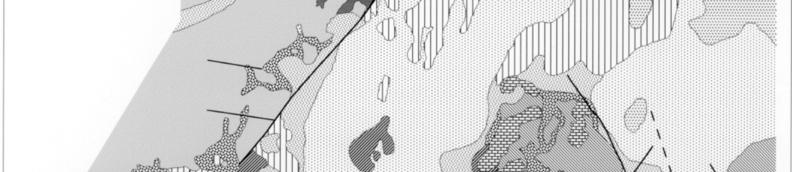

53 Engineering geological map of Athens basin (Koukis and Sabatakakis, 2000); 1: Coarse grained recent deposits, 2: Fine grained recent deposits, 3: Loose coastal deposits, 4: Scree, 5: Loams conglomerates, 6: Marly deposits, 7: Crest limestones, 8: Schists sandstones, 9: Athens schists, 10: Limestones, 11: Marbles and schists.

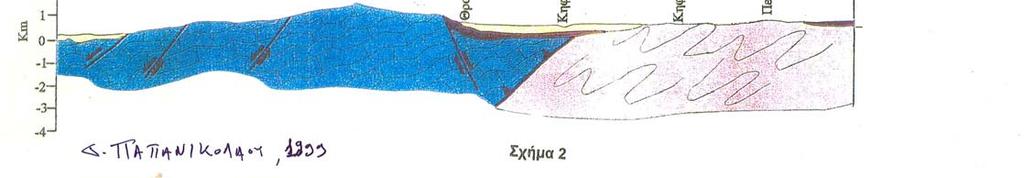

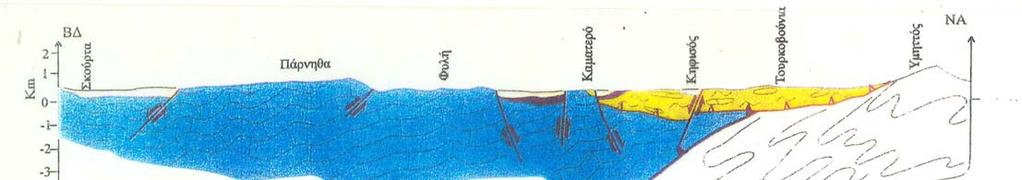

54 Απλοποιημένη τομή
