Οδηγίες χρήσης και τοποθέτησης Συντηρητής κρασιών

Transcript

1 Οδηγίες χρήσης και τοποθέτησης Συντηρητής κρασιών Διαβάστε οπωσδήποτε τις οδηγίες χρήσης πριν από την τοποθέτηση - σύνδεση - αρχική λειτουργία. Έτσι προστατεύετε τον εαυτό σας και αποφεύγετε βλάβες στη συσκευή. el-gr M.-Nr

2 Πίνακας περιεχομένων Υποδείξεις ασφαλείας... 5 Προστασία περιβάλλοντος Εξοικονόμηση ενέργειας Περιγραφή συσκευής Πρόσθετα εξαρτήματα Ανοξείδωτο μπροστινό κάλυμμα Σετ τοποθέτησης Side-by-side Βάση παρουσίασης μπουκαλιών Φίλτρα Active AirClean Λειτουργία και διακοπή λειτουργίας του συντηρητή Πριν από την αρχική λειτουργία Λειτουργία του συντηρητή Χειρισμός του συντηρητή κρασιών Διακοπή λειτουργίας του συντηρητή Προγραμματισμός άλλων ρυθμίσεων Ενεργοποίηση / Απενεργοποίηση ήχου πλήκτρων Σε περίπτωση μακρόχρονης απουσίας Η βέλτιστη θερμοκρασία και ποιότητα αέρα Η θερμοκρασία Μονωτικές διαχωριστικές πλάκες Αλλαγή της κατάταξης του τρόπου αποθήκευσης Ρύθμιση θερμοκρασίας Δυνατότητες ρύθμισης θερμοκρασίας Επιλογή μονάδας θερμοκρασίας (Κελσίου / Φαρενάιτ) Ένδειξη θερμοκρασίας Ποιότητα και υγρασία αέρα Ρύθμιση υγρασίας Ανανέωση αέρα μέσω των φίλτρων Active AirClean Συναγερμός θερμοκρασίας και συναγερμός πόρτας Συντήρηση κρασιών Αφαίρεση ξύλινων ραφιών Βάση παρουσίασης μπουκαλιών Μέγιστη χωρητικότητα Φωτισμός παρουσίασης Λειτουργία και διακοπή λειτουργίας του φωτισμού παρουσίασης Ρύθμιση διάρκειας φωτισμού του φωτισμού παρουσίασης Αυτόματη απόψυξη συσκευής

3 Πίνακας περιεχομένων Καθαρισμός και περιποίηση Υποδείξεις για το καθαριστικό Πριν από τον καθαρισμό του συντηρητή Εσωτερικός χώρος, εξαρτήματα, πόρτα συσκευής Καθαρισμός μόνωσης πόρτας Καθαρισμός ανοιγμάτων εξαερισμού Αντικατάσταση φίλτρου Active AirClean Τι πρέπει να κάνετε, όταν Αντικατάσταση εσωτερικού φωτισμού Ανάλυση αιτίας θορύβων Service και εγγύηση Ηλεκτρική σύνδεση Οδηγίες τοποθέτησης Χώρος τοποθέτησης συσκευής Κατηγορία κλίματος Ανοχή επιβάρυνσης του δαπέδου του ντουλαπιού εντοιχισμού Άνοιγμα πόρτας Έπιπλα/Τοιχώματα Εξαερισμός Τοποθέτηση Side-by-side Περιορισμός γωνίας ανοίγματος της πόρτας συσκευής Διαστάσεις με ανοιχτή πόρτα συσκευής (γωνία ανοίγματος 90 ) Διαστάσεις με ανοιχτή πόρτα συσκευής (γωνία ανοίγματος 115 ) Διαστάσεις εντοιχισμού Τοποθέτηση ηλεκτρικής σύνδεσης Διαστάσεις της πρόσοψης επίπλου Εντοιχισμός συντηρητή κρασιών Απαιτούμενα εργαλεία Πρόσθετα εξαρτήματα Ανοξείδωτο μπροστινό κάλυμμα Σετ τοποθέτησης Side-by-side Βάρος της πρόσοψης επίπλου Ευθυγράμμιση εσοχής εντοιχισμού Έλεγχος ντουλαπιού εντοιχισμού Πριν τον εντοιχισμό Προετοιμασία εσοχής εντοιχισμού Εξαρτήματα τοποθέτησης Προετοιμασία ασφάλειας για να μη γείρει η συσκευή

4 Πίνακας περιεχομένων Στερέωση εναλλακτικής ασφάλειας για να μη γείρει η συσκευή Τοποθέτηση του συντηρητή μέσα στο ντουλάπι εντοιχισμού Ευθυγράμμιση του συντηρητή κρασιών Στερέωση της συσκευής μέσα στο ντουλάπι εντοιχισμού Προετοιμασία τοποθέτησης της πρόσοψης επίπλου Στερέωση και ευθυγράμμιση πρόσοψης επίπλου Στερέωση καλύψεων Στερέωση σοβατεπί Στερέωση καλυμμάττων πόρτας Στερέωση διακλαδωτήρα αέρα

5 Υποδείξεις ασφαλείας Η συσκευή αυτή ανταποκρίνεται πλήρως στις ισχύουσες προδιαγραφές ασφαλείας. Καμιά φορά όμως, η απρόσεκτη χρήση της μπορεί να προκαλέσει βλάβη στη συσκευή, αλλά και να γίνει επικίνδυνη για τον χειριστή. Διαβάζετε τις οδηγίες χρήσης, πριν θέσετε σε λειτουργία τη συσκευή. Μέσα σ' αυτές υπάρχουν υποδείξεις για τον εντοιχισμό, την ασφάλεια, το χειρισμό και τη συντήρηση της συσκευής. Έτσι, προστατεύετε τον εαυτό σας και αποφεύγετε πιθανές βλάβες στη συσκευή. Ο κατασκευαστής δεν ευθύνεται για βλάβες που μπορεί να προκληθούν από μη τήρηση αυτών των υποδείξεων ασφαλείας. Φυλάσσετε και ακολουθείτε πάντα τις οδηγίες χρήσης και σε περίπτωση αλλαγής του ιδιοκτήτη της συσκευής, μην παραλείψετε να του παραδώσετε και τις οδηγίες χρήσης. Κίνδυνος τραυματισμού! Ο συντηρητής είναι πολύ βαρύς και όταν είναι ανοιχτή η πόρτα συσκευής έχει την τάση να γέρνει προς τα εμπρός. Κρατάτε κλειστή την πόρτα συσκευής, μέχρι να εντοιχιστεί ο συντηρητής κρασιών και να στερεωθεί στην εσοχή εντοιχισμού σύμφωνα με τις οδηγίες χρήσης και τοποθέτησης. Σπασμένο γυαλί! Κίνδυνος τραυματισμού από σπασμένο γυαλί! Σε ένα υψόμετρο πάνω από 2000 μ. η γυάλινη επιφάνεια της πόρτας μπορεί να σπάσει εξαιτίας διαφορετικών συνθηκών πίεσης αέρα. Αιχμηρές άκρες θραυσμάτων μπορούν να προκαλέσουν σοβαρούς τραυματισμούς! 5

6 Υποδείξεις ασφαλείας Χρήση σύμφωνα με τους κανονισμούς Η συσκευή αυτή είναι κατασκευασμένη μόνο για οικιακή χρήση ή για παρόμοια χρήση σε άλλους χώρους, όπως π.χ. σε μαγαζιά, γραφεία και άλλους εργασιακούς χώρους σε αγροκτήματα από πελάτες σε καλοκαιρινά ενοικιαζόμενα διαμερίσματα ή παρόμοιες εξοχικές εγκαταστάσεις. Η συσκευή αυτή δεν προορίζεται για χρήση σε εξωτερικούς χώρους. Η συσκευή αυτή είναι κατασκευασμένη μόνο για οικιακή χρήση. Χρησιμοποιείται για τη διατήρηση των κρασιών. Οποιαδήποτε άλλη χρήση δεν επιτρέπεται. Η συσκευή δεν είναι κατάλληλη για την αποθήκευση και ψύξη φαρμάκων, πλάσματος αίματος, εργαστηριακών παρασκευασμάτων ή παρόμοιων υλικών και προϊόντων που χρησιμοποιούνται ως βάση για την παρασκευή ιατρικών προϊόντων. Μια κακή χρήση της συσκευής μπορεί να προκαλέσει ζημιά στα αποθηκευμένα προϊόντα ή να τα καταστρέψει. Η συσκευή δεν είναι κατάλληλη για λειτουργία σε περιοχές όπου προκαλούνται εκρήξεις. Η εταιρεία Miele δεν ευθύνεται για βλάβες που μπορεί να προκύψουν από λανθασμένη χρήση της συσκευής ή μη τήρηση των υποδείξεων ασφαλείας. Δεν επιτρέπεται η χρήση της συσκευής από άτομα, τα οποία λόγω της ψυχικής ή διανοητικής τους κατάστασης, της έλλειψης εμπειρίας ή λόγω άγνοιας δεν είναι σε θέση να τη χειριστούν με ασφάλεια. Επιτρέπεται μόνο υπό την επιτήρηση ή τις οδηγίες ενός άλλου υπεύθυνου ατόμου. Αυτά τα άτομα επιτρέπεται να χρησιμοποιήσουν τη συσκευή χωρίς επιτήρηση, μόνο όταν τους δοθούν οι κατάλληλες οδηγίες, ώστε να μπορούν να τη χρησιμοποιήσουν με ασφάλεια. Πρέπει να αναγνωρίζουν και να καταλαβαίνουν τους πιθανούς κινδύνους ενός λάθος χειρισμού. 6

7 Προστασία για τα παιδιά Υποδείξεις ασφαλείας Πρέπει να κρατάτε μακριά από τη συσκευή παιδιά κάτω των οκτώ ετών, εκτός εάν βρίσκονται διαρκώς υπό την επιτήρησή σας. Η χρήση της συσκευής από παιδιά άνω των οκτώ ετών μπορεί να γίνει, μόνο εφόσον σιγουρευτείτε απόλυτα, ότι έχουν καταλάβει το χειρισμό της και ότι τους έχουν γίνει κατανοητοί οι κίνδυνοι ενός λανθασμένου χειρισμού. Τα παιδιά δεν επιτρέπεται να καθαρίζουν τη συσκευή και να κάνουν εργασίες συντήρησης σε αυτή χωρίς επιτήρηση. Επιτηρείτε πάντα τα παιδιά που παίζουν κοντά στη συσκευή και μην τα αφήνετε ποτέ να παίζουν με αυτή. Στην περιοχή των μεντεσέδων της συσκευής υπάρχει κίνδυνος τραυματισμού. Ιδιαίτερα τα παιδιά δεν θα πρέπει να πλησιάζουν εκεί! Κίνδυνος ασφυξίας! Τα παιδιά μπορεί κατά το παιχνίδι να τυλιχτούν στο υλικό συσκευασίας (π. χ. μεμβράνη) ή να το βάλουν στο κεφάλι τους και πάθουν ασφυξία. Κρατάτε τα παιδιά μακριά από τα υλικά συσκευασίας. Τεχνική ασφάλεια Η κυκλοφορία του ψυκτικού υλικού έχει ελεγχθεί για την πυκνότητά του. Η συσκευή ανταποκρίνεται στις σχετικές προδιαγραφές ασφαλείας καθώς και στους ισχύοντες κανονισμούς της Ευρωπαϊκής Ένωσης. 7

8 Υποδείξεις ασφαλείας Η συσκευή αυτή περιέχει το ψυκτικό υλικό Ισοβουτάνιο (R600a), ένα φυσικό αέριο, άκρως φιλικό προς το περιβάλλον, αλλά εύφλεκτο. Δεν καταστρέφει τη ζώνη όζοντος και δεν συντείνει στο φαινόμενο του θερμοκηπίου. Η χρήση αυτού του ψυκτικού υλικού αυξάνει το θόρυβο λειτουργίας. Εκτός από τους θορύβους λειτουργίας, μπορεί να προκύψουν θόρυβοι ροής του κυκλώματος ψύξης. Αυτά όμως δεν έχουν καμιά επίπτωση στη σωστή απόδοση της συσκευής. Προσέχετε κατά τη μεταφορά και την τοποθέτηση της συσκευής, ώστε να μην προκληθεί ζημιά στα μέρη κυκλοφορίας του ψυκτικού υλικού. Αν πεταχτεί ψυκτικό υλικό στα μάτια σας, μπορεί να προκαλέσει τον τραυματισμό τους! Σε περίπτωση ζημιάς: αποφεύγετε ανοιχτή φωτιά ή πηγές καύσης, αποσυνδέετε τη συσκευή από το ηλεκτρικό δίκτυο, φρεσκάρετε για λίγα λεπτά τον αέρα στο δωμάτιο που βρίσκεται η συσκευή και ειδοποιείτε το Miele Service. 8

9 Υποδείξεις ασφαλείας Όσο περισσότερο ψυκτικό υλικό περιέχει μια συσκευή, τόσο μεγαλύτερος πρέπει να είναι ο χώρος που θα την τοποθετήσετε. Για να μην υπάρχει κίνδυνος δημιουργίας εύφλεκτου μίγματος αερίου με ατμοσφαιρικό αέρα σε τυχόν διαρροή ψυκτικού υλικού, στο δωμάτιο που θα τοποθετήσετε τη συσκευή πρέπει να υπάρχει η αναλογία χώρου 1 μ. 3 προς 11 γρ. ψυκτικού υλικού. Στοιχεία για το ψυκτικό υλικό θα βρείτε στην πινακίδα τύπου της συσκευής. Πριν από τη σύνδεση της συσκευής, σιγουρευτείτε, ότι τα στοιχεία ηλεκτρικής σύνδεσης (ασφάλεια, τάση και συχνότητα), που αναγράφονται στην πινακίδα τύπου, συμφωνούν με το ηλεκτρικό σας δίκτυο. Αυτά τα στοιχεία πρέπει οπωσδήποτε να συμφωνούν, για να μην προκληθούν βλάβες στη συσκευή. Συγκρίνετε αυτά τα στοιχεία πριν τη σύνδεση. Αν έχετε αμφιβολίες ρωτήστε τον ηλεκτρολόγο σας. Η συσκευή αυτή σας εγγυάται ηλεκτρική ασφάλεια, εφόσον συνδεθεί με σύστημα γείωσης σύμφωνο προς τις ισχύουσες προδιαγραφές. Είναι πολύ σημαντικό, να υπάρχει αυτή η βασική προϋπόθεση ασφαλείας. Σε περίπτωση αμφιβολίας θα πρέπει να ελεγχθεί η ηλεκτρική εγκατάσταση από έναν ειδικό. Η αξιόπιστη και ασφαλής λειτουργία του συντηρητή εξασφαλίζεται τότε μόνο, όταν είναι συνδεδεμένος στο δημόσιο ηλεκτρικό δίκτυο. Αν το καλώδιο παρουσιάσει βλάβη, φροντίστε άμεσα για την αντικατάστασή του με το κατάλληλο καλώδιο από έναν τεχνικό εκπαιδευμένο από τον κατασκευαστή, για να αποφύγετε κάθε κίνδυνο για τον χειριστή. Το πολύπριζο ή η μπαλαντέζα δεν παρέχουν την απαιτούμενη ασφάλεια (κίνδυνος πυρκαγιάς). Μη συνδέετε τη συσκευή μέσω αυτών με το ηλεκτρικό ρεύμα. 9

10 Υποδείξεις ασφαλείας Αν περάσει υγρασία σε μέρη της συσκευής από τα οποία διέρχεται ηλεκτρικό ρεύμα ή στη σύνδεση με το ηλεκτρικό δίκτυο, αυτό μπορεί να οδηγήσει σε βραχυκύκλωμα. Για τον λόγο αυτόν μη χρησιμοποιείτε τη συσκευή σε μέρη με υγρασία ή σε μέρη όπου χρησιμοποιείται νερό για πλύση (π.χ. σε γκαράζ, πλυσταριό κ.λπ.). Η συσκευή αυτή δεν επιτρέπεται να τοποθετείται και να λειτουργεί σε χώρους που βρίσκονται εν κινήσει (π.χ. πλοία). Σε περιοχές με τροπικό κλίμα (πάνω από περίπου 38 C και πάνω από περίπου 70% υγρασία) πρέπει ο συντηρητής κρασιών να λειτουργεί σε έναν χώρο με κλιματισμό. Διαφορετικά δεν θα είναι εγγυημένη η άψογη λειτουργία του συντηρητή κρασιών. Βλάβες στη συσκευή μπορεί να θέσουν σε κίνδυνο την ασφάλειά σας. Ελέγχετε τη συσκευή, πριν τον εντοιχισμό της για εξωτερικές ζημιές. Μην θέτετε ποτέ σε λειτουργία μια συσκευή με εμφανείς ζημιές. Για λόγους ασφαλείας θέτετε τη συσκευή σε λειτουργία, μόνο μετά τον εντοιχισμό της, έτσι ώστε να μην υπάρχει κίνδυνος να αγγίξετε τα ηλεκτρικά της μέρη. Σε εργασίες εγκατάστασης και συντήρησης, καθώς και επισκευών πρέπει να αποσυνδέετε τη συσκευή από το ηλεκτρικό ρεύμα. Η συσκευή αποσυνδέεται από το ηλεκτρικό ρεύμα τότε μόνο όταν: κλείνετε τις ασφάλειες στον ηλεκτρικό πίνακα ή ξεβιδώνετε και αφαιρείτε τις βιδωτές ασφάλειες από τον ηλεκτρικό πίνακα ή βγάζετε το φις της συσκευής από την πρίζα. Για να αποσυνδέσετε μια συσκευή που συνδέεται με καλώδιο και φις με το ηλεκτρικό δίκτυο, τραβάτε πάντα το φις από την πρίζα και όχι το καλώδιο. 10

11 Υποδείξεις ασφαλείας Από λανθασμένη εγκατάσταση, συντήρηση και λανθασμένες επισκευές μπορεί να δημιουργηθούν σημαντικοί κίνδυνοι για το χειριστή. Η εγκατάσταση, οι επισκευές και η συντήρηση ηλεκτρικών συσκευών επιτρέπεται να γίνονται μόνο από τεχνικούς εξουσιοδοτημένους από την εταιρεία Miele. Κάθε απαίτηση που αφορά την εγγύηση χάνεται, σε περίπτωση που η συσκευή δεν επισκευαστεί από εξουσιοδοτημένο τεχνίτη του Miele Service. Mόνο με γνήσια ανταλλακτικά μπορεί να εγγυηθεί η Miele ότι η συσκευή θα ανταποκρίνεται πλήρως στις προδιαγραφές ασφαλείας με τις οποίες έχει κατασκευαστεί. Διάφορα μέρη της συσκευής που έχουν υποστεί βλάβη, θα πρέπει να αντικατασταθούν μόνο με τέτοια ανταλλακτικά. Σωστή χρήση Η συσκευή αυτή είναι κατασκευασμένη για μια ορισμένη κατηγορία κλίματος (θερμοκρασία περιβάλλοντος), της οποίας τα όρια πρέπει να τηρούνται. Η κατηγορία κλίματος αναφέρεται στην πινακίδα τύπου, στο εσωτερικό της συσκευής. Μια χαμηλότερη θερμοκρασία περιβάλλοντος οδηγεί σε μεγαλύτερη διάρκεια παύσης του συμπιεστή, με αποτέλεσμα να μην μπορεί η συσκευή να διατηρήσει την απαιτούμενη θερμοκρασία. Οι γρίλιες εξαερισμού της συσκευής δεν πρέπει να καλύπτονται ή να μπλοκάρονται, γιατί έτσι δεν γίνεται σωστή κυκλοφορία του αέρα, αυξάνεται η κατανάλωση ρεύματος και δεν αποκλείεται να προκληθούν βλάβες σε μέρη της συσκευής. Σε περίπτωση που αποθηκεύσετε στη συσκευή τροφές που περιέχουν λάδι ή άλλες λιπαρές ουσίες, προσέχετε ώστε το λάδι ή το λίπος να μην έρθει σε επαφή με τα πλαστικά μέρη της συσκευής, γιατί μπορεί να δημιουργηθούν ρωγμές στο πλαστικό και να σπάσει. 11

12 Υποδείξεις ασφαλείας Μην τοποθετείτε μέσα στη συσκευή υλικά που μπορεί να εκραγούν και προϊόντα με εύφλεκτα αέρια (π.χ. σπρέι). Μίγματα με εύφλεκτο περιεχόμενο μπορεί να πιάσουν φωτιά στα ηλεκτρικά εξαρτήματα. Κίνδυνος πυρκαγιάς! Μην τοποθετείτε και χρησιμοποιείτε ηλεκτρικές συσκευές μέσα στον συντηρητή. Μπορεί να δημιουργηθούν σπινθήρες και να προκληθεί έκρηξη! Χρησιμοποιείτε αποκλειστικά γνήσια ανταλλακτικά Miele. Αν χρησιμοποιήσετε εξαρτήματα άλλης μάρκας, χάνετε κάθε δικαίωμα να απαιτήσετε την προστασία και τα πλεονεκτήματα που περιέχονται μέσα στην εγγύηση. Καθαρισμός και περιποίηση Μη χρησιμοποιείτε λάδια ή λίπη για τα λάστιχα της πόρτας, γιατί με τον καιρό γίνονται πορώδη. Ο ατμός μιας συσκευής ατμοκαθαρισμού μπορεί να εισχωρήσει σε ηλεκτρικά μέρη της συσκευής και να προκαλέσει βραχυκύκλωμα. Μη χρησιμοποιείτε σε καμιά περίπτωση συσκευές ατμοκαθαρισμού για τον καθαρισμό της συσκευής. Αιχμηρά αντικείμενα μπορεί να καταστρέψουν τα ψυκτικά στοιχεία, με κίνδυνο να μην αποδίδεται η κατάλληλη ψύξη. Για τον λόγο αυτόν μη χρησιμοποιείτε αιχμηρά αντικείμενα για να αφαιρέσετε στρώματα πάγου, να απομακρύνετε υπολείμματα, όπως π.χ. ετικέτες. 12

13 Μεταφορά Υποδείξεις ασφαλείας Μεταφέρετε τη συσκευή πάντα όρθια και μέσα στη συσκευασία της, για να μην προκληθεί ζημιά. Μεταφέρετε τη συσκευή με τη βοήθεια ενός δεύτερου ατόμου, γιατί είναι αρκετά βαριά. Κίνδυνος τραυματισμού και ζημιάς! Αξιοποίηση της παλιάς σας συσκευής Αχρηστεύετε το κλείστρο της πόρτας της παλιάς συσκευής, όταν σταματήσετε να την λειτουργείτε Έτσι, προφυλάσσετε τα μικρά παιδιά που παίζοντας μπορεί να κλειστούν μέσα και να κινδυνέψει η ζωή τους. Αν πεταχτούν σταγόνες από ψυκτικό υλικό στα μάτια σας, μπορεί να προκαλέσουν τον τραυματισμό τους! Προσέχετε, να μην καταστραφούν μέρη κυκλοφορίας του ψυκτικού υλικού, π.χ.: τρυπώντας τις σωληνώσεις κυκλοφορίας του ψυκτικού υλικού στον εξαερωτήρα, λυγίζοντας αγωγούς ή χαράζοντας τις επιστρώσεις επιφανειών. 13

14 Προστασία περιβάλλοντος Αξιοποίηση της συσκευασίας Η συσκευασία προστατεύει τη συσκευή από τυχόν ζημιές κατά τη μεταφορά της. Τα υλικά συσκευασίας έχουν επιλεγεί με ειδικά κριτήρια, που υποστηρίζουν τον οικολογικό παράγοντα και την τεχνολογία ανακύκλωσης απορριμμάτων. Αυτά τα υλικά μην τα πετάτε στα σκουπίδια, αλλά στον πιο κοντινό σας χώρο συγκέντρωσης απορριμμάτων προς ανακύκλωση. Αξιοποίηση της παλιάς συσκευής Οι ηλεκτρικές και ηλεκτρονικές συσκευές περιέχουν συχνά πολύτιμα υλικά. Περιέχουν επίσης συγκεκριμένα υλικά, μείγματα και συστατικά στοιχεία τα οποία ήταν απαραίτητα για τη λειτουργία και την ασφάλειά τους. Στα οικιακά απορρίμματα καθώς και με ακατάλληλη μεταχείριση μπορεί ν' αποτελέσουν κίνδυνο για τη δημόσια υγεία και το περιβάλλον. Σε καμία περίπτωση μην πετάξετε την παλιά συσκευή σας μαζί με τα οικιακά απορρίμματα. Αντ' αυτού χρησιμοποιήστε τους ειδικούς χώρους αποκομιδής για την παράδοση και αξιοποίηση των ηλεκτρικών και ηλεκτρονικών συσκευών που διατίθενται από τον δήμο ή την κοινότητα, από τα εμπορικά καταστήματα ή από την εταιρεία Miele. Για το σβήσιμο οποιωνδήποτε προσωπικών σας στοιχείων που τυχόν υπάρχουν στην παλιά συσκευή που θα παραδώσετε, είστε εκ του νόμου εσείς οι ίδιοι υπεύθυνοι. Δώστε ιδιαίτερη προσοχή, να μην υποστούν οποιαδήποτε βλάβη οι σωληνώσεις με το ψυκτικό υλικό, έως ότου παραληφθούν και διατεθούν από ένα νόμιμο φορέα, που λειτουργεί σύμφωνα με τις προδιαγραφές προστασίας περιβάλλοντος. Έτσι είναι σίγουρο, ότι το ψυκτικό υλικό 14

15 Προστασία περιβάλλοντος και το λάδι μηχανής του μοτέρ δεν θα διαφύγουν ανεξέλεγκτα στο περιβάλλον. Φροντίζετε, ώστε μέχρι την αποκομιδή της συσκευής, να φυλάσσεται αυτή μακριά από μικρά παιδιά. Σχετικά με αυτό θα ενημερωθείτε και στο κεφάλαιο "Υποδείξεις ασφαλείας" που υπάρχει σ' αυτές τις οδηγίες χρήσης. 15

16 Εξοικονόμηση ενέργειας Τοποθέτηση / Συντήρηση συσκευής Ρύθμιση θερμοκρασίας κανονική κατανάλωση ρεύματος Σε αεριζόμενους χώρους. Προστατευμένη από την άμεση ηλιακή ακτινοβολία Όχι κοντά σε μια πηγή θερμότητας (θερμαντικό σώμα, κουζίνα). Σε ιδανική θερμοκρασία περιβάλλοντος, γύρω στους 20 C. Μην σκεπάζετε τα ανοίγματα εξαερισμού και τα καθαρίζετε τακτικά από τη σκόνη. αυξημένη κατανάλωση ρεύματος Σε κλειστούς, μη αεριζόμενους χώρους. Εκτεθειμένη στην ηλιακή ακτινοβολία. Κοντά σε μια πηγή θερμότητας (θερμαντικό σώμα, κουζίνα). Σε υψηλή θερμοκρασία περιβάλλοντος από 25 C. Όταν είναι καλυμμένα ή σκονισμένα τα ανοίγματα εξαερισμού. 10 ως 12 C Όσο χαμηλότερη είναι η ρυθμισμένη θερμοκρασία, τόσο υψηλότερη είναι η κατανάλωση ρεύματος! 16

17 Εξοικονόμηση ενέργειας Χρήση κανονική κατανάλωση ρεύματος Η διάταξη των ξύλινων ραφιών πρέπει να παραμείνει, όπως κατά την παράδοση της συσκευής. Ανοίγετε την πόρτα συσκευής μόνο αν χρειάζεται και κατά το δυνατόν για σύντομο χρονικό διάστημα. Τοποθετείτε τα μπουκάλια κρασιού ταξινομημένα κατά είδος. Μην υπερφορτώνετε τα συρτάρια για να κυκλοφορεί ο αέρας. αυξημένη κατανάλωση ρεύματος Όταν ανοίγετε συχνά και για πολύ ώρα την πόρτα, χάνεται η ψύξη και εισρέει ζεστός αέρας από τον χώρο μέσα στη συσκευή. Η συσκευή προσπαθεί να μειώσει τη θερμοκρασία και αυξάνεται η διάρκεια λειτουργίας του συμπιεστή. Μια κακή ροή αέρα προκαλεί απώλειες ψύξης. 17

18 Περιγραφή συσκευής Πίνακας χειρισμού a Πλήκτρο έναρξης b Επιλογή της επάνω ζώνης c Επιλογή της μεσαίας ζώνης d Επιλογή της κάτω ζώνης e Ρύθμιση της θερμοκρασίας ( για χαμηλότερη θερμοκρασία, για υψηλότερη θερμοκρασία) και ρύθμιση της διάρκειας φωτισμού του φωτισμού παρουσίασης ( για μικρότερο χρονικό διάστημα, για μεγαλύτερο χρονικό διάστημα) f Επιλογή θερμοκρασίας για την αποθήκευση κρασιών για ένα μεγαλύτερο χρονικό διάστημα g Επιλογή θερμοκρασίας για τη βέλτιστη αποθήκευση λευκών κρασιών h Επιλογή θερμοκρασίας για τη βέλτιστη αποθήκευση κόκκινων κρασιών i Ενεργοποίηση / απενεργοποίηση του φωτός παρουσίασης j Απενεργοποίηση του συναγερμού θερμοκρασίας και συναγερμού πόρτας (εμφανές μόνο στον συναγερμό θερμοκρασίας και συναγερμό πόρτας) 18

19 Περιγραφή συσκευής a Ανοίγματα εξαερισμού/φίλτρα Active AirClean b Ξύλινα ράφια c Μονωτική πλάκα για τον θερμικό διαχωρισμό της επάνω και μεσαίας ζώνης d Βάση παρουσίασης μπουκαλιών e Πίνακας χειρισμού/μονωτική πλάκα για τον θερμικό διαχωρισμό της μεσαίας και κάτω ζώνης f Διακόπτης για ενεργοποίηση και απενεργοποίηση της συσκευής g Γυάλινη πόρτα με φίλτρο UV 19

20 Περιγραφή συσκευής Πρόσθετα εξαρτήματα Εναρμονισμένα με τη συσκευή σας υπάρχουν διαθέσιμα στην γκάμα της Miele βοηθητικά εξαρτήματα και προϊόντα καθαρισμού και περιποίησης. Πανί από μικροΐνα για όλες τις χρήσεις Το πανί από μικροΐνα βοηθά να απομακρυνθούν δακτυλικά αποτυπώματα και εύκολη βρωμιά από ανοξείδωτες προσόψεις, πίνακες χειρισμού συσκευών, παράθυρα, έπιπλα, τζάμια αυτοκινήτων, κ.λπ. Πρόσθετα εξαρτήματα μπορείτε να προμηθευτείτε από το τμήμα ανταλλακτικών της Miele ή από το κατάστημα που αγοράσατε τη συσκευή καθώς και από το ηλεκτρονικό κατάστημα της Miele στη διεύθυνση Ανοξείδωτο μπροστινό κάλυμμα Ανοξείδωτες πόρτες καθώς και ανοίγματα εξαερισμού σοβατεπί σε ανοξείδωτη οπτική φροντίζουν για έναν υψηλής ποιότητας εξωτερικό σχεδιασμό του συντηρητή κρασιών σας. Σετ τοποθέτησης Side-by-side Για μια τοποθέτηση side-by-side δύο συντηρητών κρασιών ή συσκευών ψύξης τη μια δίπλα στην άλλη. Βάση παρουσίασης μπουκαλιών Με τη βάση παρουσίασης μπουκαλιών μπορείτε να παρουσιάσετε επιλεγμένα κρασιά έτσι ώστε η ετικέτα να είναι εμφανής ακόμη και με κλειστή πόρτα συσκευής. Φίλτρα Active AirClean Τα φίλτρα Active AirClean φροντίζουν για τη βέλτιστη ανανέωση του αέρα και επομένως για μια υψηλή ποιότητα αέρα στον συντηρητή. 20

21 Λειτουργία και διακοπή λειτουργίας του συντηρητή Πριν από την αρχική λειτουργία Υλικά συσκευασίας Απομακρύνετε όλα τα υλικά συσκευασίας από το εσωτερικό. Καθαρισμός Λάβετε υπόψη σας τις αντίστοιχες υποδείξεις στο κεφάλαιο "Καθαρισμός και περιποίηση". Καθαρίζετε το εσωτερικό της συσκευής και τα εξαρτήματα. Λειτουργία του συντηρητή Σε περίπτωση που ο συντηρητής μεταφέρθηκε οριζόντια, τον αφήνετε μετά τη μεταφορά για περίπου 8 ώρες σε ένα μέρος, πριν τον συνδέσετε. Αυτό είναι πολύ σημαντικό για την περαιτέρω λειτουργία! Ανοίγετε την πόρτα της συσκευής. Πιέζετε τον διακόπτη. Κοιτάζοντάς τον από μπροστά, ο διακόπτης βρίσκεται στη δεξιά πλευρά κάτω από τον πίνακα χειρισμού Ο συντηρητής αρχίζει να κρυώνει και ο εσωτερικός φωτισμός ανάβει όταν ανοίγει η πόρτα συσκευής. Επιπλέον ανάβει το πλήκτρο έναρξης στον πίνακα χειρισμού. 21

22 Λειτουργία και διακοπή λειτουργίας του συντηρητή Χειρισμός του συντηρητή κρασιών Για τον χειρισμό αυτής της συσκευής αρκεί ένα άγγιγμα των πλήκτρων αφής με το δάχτυλο. Λάβετε υπόψη σας: Ένα πλήκτρο αφής που μπορεί να επιλεγεί εμφανίζεται πάντα σε λευκό φόντο. Ένα επιλεγμένο πλήκτρο αφής εμφανίζεται πάντα σε κίτρινο φόντο. Αγγίζετε με το δάχτυλο το πλήκτρο έναρξης, έτσι ώστε να εμφανιστεί σε κίτρινο φόντο. Στον πίνακα χειρισμού εμφανίζονται τώρα τα πλήκτρα αφής για τις τρεις ζώνες: την επάνω, τη μεσαία και την κάτω ζώνη. Στις τρεις ζώνες του συντηρητή ταξινομούνται εκ κατασκευής οι παρακάτω τρόποι αποθήκευσης και θερμοκρασίας: Κάτω ζώνη: αποθήκευση κρασιών για ένα μεγαλύτερο χρονικό διάστημα στους 11 C (αριστερό σύμβολο) Μεσαία ζώνη: αποθήκευση λευκών κρασιών στους 10 C (μεσαίο σύμβολο) Επάνω ζώνη: αποθήκευση κόκκινων κρασιών στους 16 C (δεξί σύμβολο) Οι προτεινόμενες θερμοκρασίες για τους τρεις τρόπους αποθήκευσης δεν μπορούν να αλλάξουν, παρόλα αυτά μπορείτε να αλλάξετε τις θερμοκρασίες των ζωνών ανεξάρτητα από αυτό (βλέπε κεφ. "Ρύθμιση θερμοκρασίας"). Λειτουργία και διακοπή λειτουργίας του φωτισμού παρουσίασης Αγγίζετε το πλήκτρο αφής για τον φωτισμό παρουσίασης, έτσι ώστε να εμφανιστεί σε κίτρινο (ενεργοποιημένος) ή σε λευκό (απενεργοποιημένος) φόντο. 22

23 Λειτουργία και διακοπή λειτουργίας του συντηρητή Επιλογή ζώνης συσκευής Για να κάνετε ρυθμίσεις στον συντηρητή (π.χ. ρύθμιση της θερμοκρασίας), αγγίζετε το πλήκτρο αφής της ζώνης συσκευής, στην οποία θέλετε να κάνετε περαιτέρω ρυθμίσεις. Το επιλεγμένο πλήκτρο αφής εμφανίζεται σε κίτρινο φόντο. Τώρα για την κάθε ζώνη μπορείτε να ρυθμίσετε τη θερμοκρασία ή να ρυθμίσετε την υγρασία. Περαιτέρω πληροφορίες θα βρείτε στα αντίστοιχα κεφάλαια. Ακόμη και χωρίς να αγγίξετε το πλήκτρο έναρξης το ηλεκτρονικό μεταβαίνει μετά από λίγο πάλι στην αρχική κατάσταση. Διακοπή λειτουργίας του συντηρητή Πιέζετε τον διακόπτη. Η ψύξη και ο εσωτερικός φωτισμός απενεργοποιούνται. Προσοχή! Η συσκευή δεν έχει αποσυνδεθεί από το ηλεκτρικό ρεύμα, όταν τίθεται εκτός λειτουργίας με τον διακόπτη! Για να ακυρώσετε πάλι μία ζώνη, αγγίζετε το πλήκτρο αφής της ζώνης που επιλέχθηκε προηγουμένως, έτσι ώστε να εμφανιστεί αυτή σε λευκό φόντο, ή επιλέγετε απευθείας ένα άλλο πλήκτρο αφής. Για να φύγετε από τις ρυθμίσεις, αγγίζετε το πλήκτρο έναρξης έτσι ώστε να εμφανιστεί σε λευκό φόντο. Οι ρυθμίσεις που ενεργοποιήθηκαν τελευταίες αποθηκεύονται. 23

24 Λειτουργία και διακοπή λειτουργίας του συντηρητή Προγραμματισμός άλλων ρυθμίσεων Στη λειτουργία ρυθμίσεων μπορείτε να επιλέξετε συγκεκριμένες λειτουργίες συσκευής και να αλλάξετε τις ρυθμίσεις τους Αυτές περιγράφονται στα αντίστοιχα κεφάλαια. Πίνακας των επιλέξιμων λειτουργιών συσκευής στη λειτουργία ρυθμίσεων: Λειτουργία συσκευής είσοδος στη λειτουργία ρυθμίσεων ή έξοδος από αυτή επιλογή μονάδας θερμοκρασίας (βλέπε κεφ. "Η βέλτιστη θερμοκρασία και υγρασία") δεν αναφέρεται καμιά λειτουργία ενεργοποίηση / απενεργοποίηση ήχου πλήκτρων (βλέπε "Λειτουργία / διακοπή") ρύθμιση υγρασίας (βλέπε κεφ. "Η βέλτιστη θερμοκρασία και υγρασία") εμφανιζό μενο κείμενο Ενεργοποίηση / Απενεργοποίηση ήχου πλήκτρων Αν δεν επιθυμείτε να ακούγεται ήχος πλήκτρων σε κάθε άγγιγμα ενός πλήκτρου αφής, μπορείτε να τον απενεργοποιήσετε. Αγγίζετε το πλήκτρο έναρξης, έτσι ώστε να εμφανιστεί σε κίτρινο φόντο. Αγγίζετε το πλήκτρο αφής μιας οποιασδήποτε ζώνης, έτσι ώστε αυτή να εμφανιστεί σε κίτρινο φόντο. Λάβετε υπόψη σας τη θέση του πλήκτρου (μην αγγίζετε με το δάχτυλο!). Αγγίζετε εκ νέου το πλήκτρο έναρξης, μέχρι να εμφανιστεί σε λευκό φόντο και όλα τα υπόλοιπα πλήκτρα σβήσουν. Τοποθετείτε ένα δάχτυλο επάνω στη θέση του πλήκτρου και το κρατάτε εκεί. Πιέζετε επιπλέον μια φορά το πλήκτρο έναρξης (μην αφήσετε το πλήκτρο!). Κρατάτε το δάχτυλο για άλλα 4 δευτερόλεπτα στο πλήκτρο, μέχρι να ανάψουν τα πλήκτρα και : 24

25 Λειτουργία και διακοπή λειτουργίας του συντηρητή Πιέζετε τώρα μερικές φορές το πλήκτρο, μέχρι να εμφανιστεί στην ένδειξη ένα. Πιέζετε εκ νέου το πλήκτρο έναρξης. Αγγίζοντας το πλήκτρο μπορείτε τώρα να ρυθμίσετε, αν ο ήχος πλήκτρων θα πρέπει να απενεργοποιηθεί ή να ενεργοποιηθεί: : ο ήχος πλήκτρων είναι απενεργοποιημένος : ο ήχος πλήκτρων είναι ενεργοποιημένος. : πίσω στο μενού. Μετά από μια νέα επιλεγμένη ρύθμιση αγγίζετε για επιβεβαίωση το πλήκτρο έναρξης. Αγγίζετε μερικές φορές το πλήκτρο, μέχρι να εμφανιστεί στην ένδειξη ένα. Σε περίπτωση μακρόχρονης απουσίας Αν δεν πρόκειται να χρησιμοποιήσετε τη συσκευή για ένα μεγαλύτερο χρονικό διάστημα, τότε θέτετε εκτός λειτουργίας τον συντηρητή βγάζετε το φις από την πρίζα ή κλείνετε την ασφάλεια στον ηλεκτρικό πίνακα. καθαρίζετε τον συντηρητή, και αφήνετε τη συσκευή ανοιχτή, για να αεριστεί επαρκώς και να αποφύγετε τη δημιουργία οσμών. Σε περίπτωση που, λόγω απουσίας, διακόψετε τη λειτουργία της συσκευής και δεν την καθαρίσετε, υπάρχει κίνδυνος, αν αφήσετε κλειστή την πόρτα της, να δημιουργηθούν σημεία με μούχλα στο εσωτερικό της. Αγγίζετε το πλήκτρο έναρξης. Τώρα έχετε εγκαταλείψει το πεδίο ρυθμίσεων. Ενώ βρίσκεστε στη λειτουργία ρυθμίσεων, ο συναγερμός πόρτας σταματά αυτόματα. Μόλις κλείσει η πόρτα συσκευής, ο συναγερμός πόρτας ενεργοποιείται πάλι. 25

26 Η βέλτιστη θερμοκρασία και ποιότητα αέρα Τα κρασιά συνεχίζουν να ωριμάζουν πάντα σε εξάρτηση με τις συνθήκες περιβάλλοντος. Έτσι, εκτός από τη θερμοκρασία, σημαντικό ρόλο για τη διατήρηση των κρασιών παίζει και η ποιότητα του αέρα που τα περιβάλλει. Η σταθερή και ιδανική για το κρασί θερμοκρασία, η αυξημένη υγρασία, καθώς και το περιβάλλον του συντηρητή χωρίς μυρωδιές δημιουργούν τις κατάλληλες συνθήκες συντήρησης για το κρασί σας. Επιπλέον ο συντηρητής κρασιών (σε αντίθεση με ένα ψυγείο) εγγυάται ένα περιβάλλον χωρίς κραδασμούς, έτσι ώστε να μη διαταράσσεται η διαδικασία ωρίμανσης του κρασιού. Η θερμοκρασία Μπορείτε να αποθηκεύσετε τα κρασιά σε μια θερμοκρασία μεταξύ 6 και 18 C. Αν θέλετε να αποθηκεύσετε κόκκινα και λευκά κρασιά μαζί, επιλέγετε μια θερμοκρασία μεταξύ 12 και 14 C. Αυτή είναι κατάλληλη για λευκά, αλλά και για κόκκινα κρασιά. Θα πρέπει να βγάλετε έξω και να ανοίξετε τα κόκκινα κρασιά τουλάχιστον δύο ώρες πριν την κατανάλωσή τους, έτσι ώστε το κρασί να πάρει οξυγόνο και να μπορεί να αναπτύξει το άρωμά του. Μια πολύ υψηλή θερμοκρασία συντήρησης (πάνω από 22 C) επιφέρει ταχύτερη ωρίμανση των κρασιών από όσο πρέπει με αποτέλεσμα το άρωμα να μην μπορεί να ωριμάσει περισσότερο. Σε μια πολύ χαμηλή θερμοκρασία (κάτω από 5 C) τα κρασιά δεν ωριμάζουν σωστά. Με τη ζέστη το κρασί διαστέλλεται και με το κρύο συστέλλεται οι διακυμάνσεις θερμοκρασίας δημιουργούν σχετική 26 αναστάτωση στα κρασιά, διακόπτοντας την ωρίμανσή τους. Γι' αυτό είναι πολύ σημαντική η εξασφάλιση μιας σταθερής θερμοκρασίας. Είδη κρασιών Ελαφρά, φρουτώδη κόκκινα κρασιά Δυνατά κόκκινα κρασιά Κρασιά ροζέ: Λεπτά, αρωματικά λευκά κρασιά: Δυνατά ή γλυκά λευκά κρασιά: Σαμπάνια, αφρώδες κρασί, Prosecco: Συνηστώμενη θερμοκρασία +14 C έως +16 C +18 C +8 C έως +10 C +8 C έως +12 C +12 C έως +14 C +6 C έως +10 C Χρήσιμη συμβουλή: Αποθηκεύετε το κρασί σε θερμοκρασία κατά 1 έως 2 C χαμηλότερη, από τη συνιστώμενη θερμοκρασία, αφού όταν αυτό σερβίρεται στο ποτήρι ζεσταίνεται. Χρήσιμη συμβουλή: Τα δυνατά κόκκινα κρασιά θα πρέπει να μένουν 2-3 ώρες ανοιχτά, πριν τα απολαύσετε, έτσι ώστε να απορροφήσουν οξυγόνο και να μπορούν να ελευθερώσουν το άρωμα. Μονωτικές διαχωριστικές πλάκες Ο συντηρητής έχει δύο σταθερές μονωτικές διαχωριστικές πλάκες, οι οποίες χωρίζουν τον εσωτερικό χώρο σε τρεις ζώνες με διαφορετική θερμοκρασία. Μπορείτε να αποθηκεύσετε ταυ-

27 Η βέλτιστη θερμοκρασία και ποιότητα αέρα τόχρονα έως και τρία διαφορετικά είδη κρασιού, π.χ. κόκκινο κρασί, λευκό κρασί και σαμπάνια. Αλλαγή της κατάταξης του τρόπου αποθήκευσης Στις τρεις ζώνες του συντηρητή ταξινομούνται εκ κατασκευής οι παρακάτω τρόποι αποθήκευσης και θερμοκρασίας: Μπορείτε όμως να προσαρμόσετε την ταξινόμηση των τρόπων αποθήκευσης στις ζώνες σύμφωνα με τις ανάγκες σας, όταν επιθυμείτε, π.χ. να αποθηκεύσετε το λευκό κρασί σας καλύτερα στην επάνω ζώνη αντί στη μεσαία: Αγγίζετε το πλήκτρο αφής της αντίστοιχης ζώνης, έτσι ώστε αυτή να εμφανιστεί σε κίτρινο φόντο. Κάτω ζώνη: αποθήκευση κρασιών για ένα μεγαλύτερο χρονικό διάστημα στους 11 C (αριστερό σύμβολο) Μεσαία ζώνη: αποθήκευση λευκών κρασιών στους 10 C (μεσαίο σύμβολο) Επάνω ζώνη: αποθήκευση κόκκινων κρασιών στους 16 C (δεξί σύμβολο) Οι προτεινόμενες θερμοκρασίες για τους τρεις τρόπους αποθήκευσης δεν μπορούν να αλλάξουν. 27

28 Η βέλτιστη θερμοκρασία και ποιότητα αέρα Αγγίζετε το πλήκτρο αφής για τον αντίστοιχο τρόπο αποθήκευσης (αποθήκευση κρασιών για ένα μεγαλύτερο χρονικό διάστημα/αποθήκευση λευκών κρασιών/αποθήκευση κόκκινων κρασιών), έτσι ώστε να εμφανιστεί σε κίτρινο φόντο. Στην κάτω ζώνη η αποθήκευση λευκών κρασιών (μεσαίο σύμβολο) δεν μπορεί να επιλεγεί. Ρύθμιση θερμοκρασίας Μπορείτε να ρυθμίσετε τις θερμοκρασίες των τριών ζωνών ανεξάρτητα τη μια από την άλλη και ανεξάρτητα από τον κάθε φορά ταξινομημένο τρόπο αποθήκευσης. Αν επιθυμείτε να αποθηκεύσετε το κόκκινο κρασί σας, π.χ. σε μια υψηλότερη θερμοκρασία, από ότι ορίζει το τρόπος αποθήκευσης "Αποθήκευση κόκκινων κρασιών", μπορείτε να αλλάξετε τη θερμοκρασία. Ο τρόπος αποθήκευσης "Αποθήκευση κόκκινων κρασιών" ακυρώνεται τότε αυτόματα: Αγγίζετε το πλήκτρο αφής της ζώνης, τη θερμοκρασία της οποίας θέλετε να αλλάξετε, ώστε να εμφανιστεί σε κίτρινο φόντο. Ρυθμίζετε τη θερμοκρασία με τα δύο πλήκτρα που βρίσκονται δίπλα στην ένδειξη θερμοκρασίας. Το άγγιγμα του πλήκτρου έχει σαν αποτέλεσμα : η θερμοκρασία γίνεται ψυχρότερη, : η θερμοκρασία γίνεται θερμότερη. Ένα τρόπος αποθήκευσης που επιλέξατε προηγουμένως ακυρώνεται έτσι, και εμφανίζεται τώρα σε λευκό φόντο. 28

29 Η βέλτιστη θερμοκρασία και ποιότητα αέρα Αν με την αλλαγή θερμοκρασίας επιλεγεί μια προτεινόμενη θερμοκρασία ενός άλλου τρόπου αποθήκευσης, τότε αυτός ο τρόπος αποθήκευσης εμφανίζεται σε κίτρινο φόντο. Κατά τη διάρκεια της ρύθμισης εμφανίζεται η θερμοκρασία και αναβοσβήνει. Πιέζοντας το πλήκτρο μια φορά: Η θερμοκρασία αλλάζει με βηματισμό 1 C. Κρατώντας το πλήκτρο πατημένο: Η θερμοκρασία αλλάζει συνεχώς. Όταν επιτευχθεί η υψηλότερη ή η χαμηλότερη θερμοκρασία που μπορεί να ρυθμιστεί, τότε σκοτεινιάζει το αντίστοιχο πλήκτρο αφής ή. Σε περίπτωση που αλλάξατε τη θερμοκρασία, την ελέγχετε μετά από μερικές ώρες. Τότε ο συντηρητής έχει επιτύχει την πραγματική θερμοκρασία. Εάν μετά από αυτό το χρονικό διάστημα η θερμοκρασία είναι πολύ υψηλή ή πολύ χαμηλή, ρυθμίζετε εκ νέου τη θερμοκρασία. Δυνατότητες ρύθμισης θερμοκρασίας Επάνω ζώνη: 5 C έως 18 C Μεσαία ζώνη: 5 C έως 18 C Κάτω ζώνη: 8 C έως 18 C Επιλογή μονάδας θερμοκρασίας (Κελσίου / Φαρενάιτ) Η θερμοκρασία μπορεί να εμφανιστεί σε βαθμούς Κελσίου ή Φαρενάιτ. Αγγίζετε το πλήκτρο έναρξης, έτσι ώστε να εμφανιστεί σε κίτρινο φόντο. Αγγίζετε το πλήκτρο αφής μιας οποιασδήποτε ζώνης, έτσι ώστε αυτή να εμφανιστεί σε κίτρινο φόντο. Λάβετε υπόψη σας τη θέση του πλήκτρου (μην αγγίζετε με το δάχτυλο!). Αγγίζετε εκ νέου το πλήκτρο έναρξης, μέχρι να εμφανιστεί σε λευκό φόντο και όλα τα υπόλοιπα πλήκτρα σβήσουν. Τοποθετείτε ένα δάχτυλο επάνω στη θέση του πλήκτρου και το κρατάτε εκεί. Πιέζετε επιπλέον μια φορά το πλήκτρο έναρξης (μην αφήσετε το πλήκτρο!). Κρατάτε το δάχτυλο για άλλα 4 δευτερόλεπτα στο πλήκτρο, μέχρι να ανάψουν τα πλήκτρα και : 29

30 Η βέλτιστη θερμοκρασία και ποιότητα αέρα Ένδειξη θερμοκρασίας Πιέζετε τώρα μερικές φορές το πλήκτρο, μέχρι να εμφανιστεί στην ένδειξη ένα. Πιέζετε εκ νέου το πλήκτρο έναρξης. Αγγίζοντας το πλήκτρο μπορείτε τώρα να ρυθμίσετε, αν η μονάδα θερμοκρασίας θα είναι Φαρενάιτ ή Κελσίου: 0: μονάδα θερμοκρασίας Φαρενάιτ 1: Μονάδα θερμοκρασίας Κελσίου -: πίσω στο μενού. Μετά από μια νέα επιλεγμένη ρύθμιση πιέζετε για επιβεβαίωση το πλήκτρο έναρξης. Πιέζετε τώρα μερικές φορές το πλήκτρο, μέχρι να εμφανιστεί στην ένδειξη ένα. Πιέζετε το πλήκτρο έναρξης. Τώρα έχετε εγκαταλείψει το πεδίο ρυθμίσεων. Ενώ βρίσκεστε στη λειτουργία ρυθμίσεων, ο συναγερμός πόρτας σταματά αυτόματα. Μόλις κλείσει η πόρτα συσκευής, ο συναγερμός πόρτας ενεργοποιείται πάλι. Η ένδειξη θερμοκρασίας στον πίνακα χειρισμού δείχνει πάντα την επιθυμητή θερμοκρασία. Η ένδειξη θερμοκρασίας αναβοσβήνει, μόλις: ρυθμίσετε μια διαφορετική θερμοκρασία, η θερμοκρασία σε μία από τις ζώνες είναι πολύ υψηλή ή πολύ χαμηλή. Ανάλογα με τη θερμοκρασία περιβάλλοντος και τη ρύθμιση, ίσως χρειαστούν μερικές ώρες ωσότου επιτευχθεί και εμφανιστεί σταθερά η επιθυμητή θερμοκρασία. Ποιότητα και υγρασία αέρα Τα κοινά ψυγεία οικιακής χρήσης δεν είναι κατάλληλα για τη συντήρηση κρασιών, γιατί η υγρασία που επικρατεί στο εσωτερικό τους και η οποία είναι απαραίτητη για τη συντήρηση των κρασιών είναι ελάχιστη. Η υψηλή υγρασία είναι πολύ σημαντική για τη συντήρηση των κρασιών, για να διατηρείται υγρός ο φελλός τους εξωτερικά. Σε χαμηλή υγρασία ο φελλός ξηραίνεται εξωτερικά και δεν σφραγίζει αεροστεγώς το μπουκάλι. Για τον λόγο αυτό πρέπει τα μπουκάλια να τοποθετούνται πάντα πλαγιαστά για να διατηρείται ο φελλός εσωτερικά υγρός. Αν εισχωρήσει αέρας στο μπουκάλι, κάθε είδος κρασιού αναπόφευκτα αλλοιώνεται και ξεθυμαίνει. 30

31 Η βέλτιστη θερμοκρασία και ποιότητα αέρα Μην υγραίνετε επιπρόσθετα την ατμόσφαιρα μέσα στη συσκευή, τοποθετώντας π.χ. ένα μπωλ με νερό. Η υγρασία αυξάνεται και συμπυκνώνεται στο εσωτερικό της συσκευής. Το νερό συμπύκνωσης μπορεί να προκαλέσει ζημιές στη συσκευή, όπως π.χ. διάβρωση. Ρύθμιση υγρασίας Ο συντηρητής εκ κατασκευής έχει ρυθμιστεί σε υψηλά ποσοστά υγρασίας. Αν θέλετε να αποθηκεύσετε κρασιά στο συντηρητή για μεγαλύτερο χρονικό διάστημα, συνιστάται να ρυθμίσετε κατά το δυνατόν υψηλά ποσοστά υγρασίας. Έτσι θα έχετε παρόμοιες συνθήκες, όπως σε ένα κελάρι με κρασιά. Μπορείτε να ρυθμίσετε το ποσοστό υγρασίας και για τις τρεις ζώνες ταυτόχρονα. Αγγίζετε το πλήκτρο έναρξης, έτσι ώστε να εμφανιστεί σε κίτρινο φόντο. Αγγίζετε το πλήκτρο αφής μιας οποιασδήποτε ζώνης, έτσι ώστε αυτή να εμφανιστεί σε κίτρινο φόντο. Λάβετε υπόψη σας τη θέση του πλήκτρου (μην αγγίζετε με το δάχτυλο!). Αγγίζετε εκ νέου το πλήκτρο έναρξης, μέχρι να εμφανιστεί σε λευκό φόντο και όλα τα υπόλοιπα πλήκτρα σβήσουν. Τοποθετείτε ένα δάχτυλο επάνω στη θέση του πλήκτρου και το κρατάτε εκεί. Πιέζετε επιπλέον μια φορά το πλήκτρο έναρξης (μην αφήσετε το πλήκτρο!). Κρατάτε το δάχτυλο για άλλα 4 δευτερόλεπτα στο πλήκτρο, μέχρι να ανάψουν τα πλήκτρα και : Πιέζετε τώρα μερικές φορές το πλήκτρο, μέχρι να εμφανιστεί στην ένδειξη ένα. Πιέζετε εκ νέου το πλήκτρο έναρξης. Αγγίζοντας το πλήκτρο μπορείτε τώρα να ρυθμίσετε, αν η μονάδα θερμοκρασίας θα είναι Φαρενάιτ ή Κελσίου: 0: μονάδα θερμοκρασίας Φαρενάιτ 1: Μονάδα θερμοκρασίας Κελσίου -: πίσω στο μενού. Μετά από μια νέα επιλεγμένη ρύθμιση πιέζετε για επιβεβαίωση το πλήκτρο έναρξης. Πιέζετε τώρα μερικές φορές το πλήκτρο, μέχρι να εμφανιστεί στην ένδειξη ένα. 31

32 Η βέλτιστη θερμοκρασία και ποιότητα αέρα Πιέζετε το πλήκτρο έναρξης. Τώρα έχετε εγκαταλείψει το πεδίο ρυθμίσεων. Ενώ βρίσκεστε στη λειτουργία ρυθμίσεων, ο συναγερμός πόρτας σταματά αυτόματα. Μόλις κλείσει η πόρτα συσκευής, ο συναγερμός πόρτας ενεργοποιείται πάλι. Αν έχετε ρυθμίσει ένα υψηλό ποσοστό υγρασίας, ενεργοποιείται αυτόματα ο εξαερισμός. Έτσι η υγρασία και η θερμοκρασία διανέμονται ομοιόμορφα σε ολόκληρο τον συντηρητή, ώστε όλα τα κρασιά σας να αποθηκεύονται σε όμοια καλές συνθήκες. Μόλις ανοίξει η πόρτα της συσκευής απενεργοποιείται αυτόματα ο εξαερισμός. Ανανέωση αέρα μέσω των φίλτρων Active AirClean Τα φίλτρα Active AirClean φροντίζουν για τη βέλτιστη ανανέωση του αέρα και επομένως για μια υψηλή ποιότητα αέρα. Μέσω των φίλτρων Active AirClean φθάνει φρέσκος αέρας από έξω στη συσκευή. Αυτός στη συνέχεια διανέμεται ομοιόμορφα στον εσωτερικό χώρο μέσω των ανεμιστήρων. Το φιλτράρισμα του αέρα μέσω των φίλτρων Active AirClean εξασφαλίζει ότι, στη συσκευή φθάνει μόνο φρέσκος και απαλλαγμένος από σκόνη και οσμές αέρας. Έτσι το κρασί σας προστατεύεται επιπλέον από πιθανή μεταφορά οσμών, γιατί οι οσμές μεταφέρονται μέσω των φελλών στο κρασί. 32

33 Συναγερμός θερμοκρασίας και συναγερμός πόρτας Η συσκευή είναι εξοπλισμένη με ένα σύστημα συναγερμού με βομβητή, για να ελέγχετε μια τυχόν ανεξέλεγκτη αύξηση ή μείωση της θερμοκρασίας με τις ανάλογες επιπτώσεις στα κρασιά. Συναγερμός θερμοκρασίας Αν η θερμοκρασία σε μία από τις ζώνες φτάσει μια πολύ θερμή περιοχή θερμοκρασίας, αναβοσβήνει στον πίνακα χειρισμού το πλήκτρο αφής της αντίστοιχης ζώνης. Ταυτόχρονα αναβοσβήνει το πλήκτρο αφής για τον συναγερμό θερμοκρασίας και τον συναγερμό πόρτας. Επιπλέον ακούγεται ένας προειδοποιητικός ήχος. Οπτικό και ηχητικό σήμα μπορεί να υπάρξει επίσης π.χ., όταν κατά την ομαδοποίηση εκ νέου ή την αφαίρεση των κρασιών εισέρχεται μεγάλη ποσότητα ζεστού αέρα, όταν αποθηκεύετε πολλά νέα μπουκάλια κρασιού, μετά από διακοπή ρεύματος. Μόλις τελειώσει η κατάσταση συναγερμού, σταματά να ηχεί ο βομβητής και σβήνει το πλήκτρο αφής για τον συναγερμό θερμοκρασίας και πόρτας. Το πλήκτρο αφής της κάθε ζώνης ανάβει πάλι σταθερά. Έγκαιρη διακοπή ήχου του βομβητή Σε περίπτωση που σας ενοχλεί ο βομβητής, μπορείτε να τον απενεργοποιήσετε έγκαιρα. Αγγίζετε το πλήκτρο αφής για τον συναγερμό θερμοκρασίας και τον συναγερμό πόρτας. Ο βομβητής σταματά να ηχεί. Το πλήκτρο αφής για τον συναγερμό θερμοκρασίας και τον συναγερμό πόρτας συνεχίζει να ανάβει, μέχρι να λήξει η κατάσταση συναγερμού. Η αντίστοιχη ζώνη στον πίνακα χειρισμού συνεχίζει να αναβοσβήνει, μέχρι να λήξη η κατάσταση συναγερμού. 33

34 Συναγερμός θερμοκρασίας και συναγερμός πόρτας Συναγερμός πόρτας Αν η συσκευή μείνει ανοιχτή για περισσότερο από 5 λεπτά, ηχεί ένας προειδοποιητικός ήχος. Επιπλέον ανάβει το πλήκτρο αφής για τον συναγερμό θερμοκρασίας και τον συναγερμό πόρτας. Μόλις κλείσει η πόρτα συσκευής, σταματά να ηχεί ο βομβητής και σβήνει το πλήκτρο αφής για τον συναγερμό θερμοκρασίας και πόρτας. Έγκαιρη διακοπή συναγερμού πόρτας Σε περίπτωση που σας ενοχλεί ο βομβητής, μπορείτε να τον απενεργοποιήσετε έγκαιρα. Αγγίζετε το πλήκτρο αφής για τον συναγερμό θερμοκρασίας και τον συναγερμό πόρτας. Σβήνει το πλήκτρο αφής για τον συναγερμό θερμοκρασίας και πόρτας και ο βομβητής σταματά να ηχεί. 34

35 Συντήρηση κρασιών Κάθε ανακίνηση και δόνηση επιδρά αρνητικά στη διαδικασία ωρίμανσης του κρασιού, γεγονός που επιδρά στη συνέχεια αρνητικά στη γεύση του. Για να μη δημιουργείται μεγάλη αναστάτωση στα υπόλοιπα κρασιά κάθε φορά που θέλετε να βγάλετε ένα μπουκάλι ή να αλλάξετε τη διάταξή τους, συνιστάται να αποθηκεύετε στο συντηρητή κρασιών τα ίδια είδη κρασιών, πάντα στο ίδιο ράφι και το ένα δίπλα στο άλλο. Εκτός τούτου δεν θα πρέπει να τοποθετείτε τα μπουκάλια κρασιού το ένα επάνω στο άλλο σε ένα ράφι. Τα κρασιά θα πρέπει ιδανικά να αποθηκεύονται πάντα οριζόντια, έτσι ώστε ο φελλός να διατηρείται πάντα υγρός από μέσα και να μην μπορεί να εισχωρήσει αέρας στο μπουκάλι. Κίνδυνος τραυματισμού! Όταν τραβάτε προς τα έξω τα ξύλινα ράφια, προσέχετε να μην πέσουν έξω από τη συσκευή μπουκάλια κρασιού. Ενδεχομένως τα μπουκάλια να έχουν σφηνώσει στα ξύλινα ράφια που βρίσκονται από πάνω. Αφαίρεση ξύλινων ραφιών Τα ξύλινα ράφια μπορούν να τραβηχτούν προς τα έξω επάνω σε ράγες, για να δώσουν έτσι τη δυνατότητα να αφαιρείτε και να τοποθετείτε άνετα τα μπουκάλια. Τα ξύλινα ράφια μπορείτε, αν το επιθυμείτε, να τα αφαιρέσετε και πάλι να τα τοποθετήσετε: Τραβάτε το άδειο ξύλινο ράφι με τις ράγες προς τα εμπρός μέχρι το σημείο που σταματά και το σηκώνετε προς τα πάνω. Τοποθετείτε το ξύλινο ράφι πάλι στις ράγες που έχουν τραβηχτεί έξω έτσι ώστε να πιάσει. Μην καλύπτετε τα ανοίγματα εξαερισμού που βρίσκονται στο πίσω τοίχωμα αυτό είναι σημαντικό για να υπάρχει σωστή απόδοση ψύξης! 35

36 Συντήρηση κρασιών Βάση παρουσίασης μπουκαλιών Με τη βάση παρουσίασης μπουκαλιών μπορείτε να παρουσιάσετε επιλεγμένα κρασιά έτσι ώστε η ετικέτα να είναι εμφανής ακόμη και με κλειστή πόρτα συσκευής. Η βάση παρουσίασης μπουκαλιών μπορεί να στηριχθεί στα ξύλινα ράφια μόνο με πλατιά πηχάκια. Στην επάνω ζώνη υπάρχει ένα τέτοιο ξύλινο ράφι μόνο κάτω. Στις άλλες δύο ζώνες αυτά τα ξύλινα ράφια υπάρχουν και επάνω αλλά και κάτω. Συνιστούμε, να μην μεταθέτετε τα ξύλινα ράφια. Έτσι ο χώρος στον συντηρητή χρησιμοποιείται κατά τον βέλτιστο τρόπο. Μην στοιβάζετε τα μπουκάλια επάνω στα ξύλινα ράφια. Μόνο όταν αφαιρείτε το κάτω ξύλινο ράφι από κάθε μια από τις τρεις ζώνες, μπορείτε να στοιβάξετε εκεί μπουκάλια το ένα πάνω στο άλλο. Τοποθετείτε τα μπουκάλια στη βάση παρουσίασης μπουκαλιών με τον λαιμό να δείχνει προς τα πάνω. Χρήσιμη συμβουλή: Σε περίπτωση που κάποια στιγμή δεν χρειάζεστε τη βάση παρουσίασης μπουκαλιών, μπορείτε να την αποθηκεύσετε εξοικονομώντας χώρο στη πίσω περιοχή του ξύλινου ραφιού: Αφαιρείτε τη βάση παρουσίασης μπουκαλιών προς τα πάνω και την τοποθετείτε στην πίσω περιοχή του ξύλινου ραφιού. Χρήσιμη συμβουλή: Επιπλέον βάσεις παρουσίασης μπουκαλιών θα βρείτε στα καταστήματα πώλησης προϊόντων Miele. Μέγιστη χωρητικότητα Συνολικά μπορούν να αποθηκευτούν στη συσκευή 102 φιάλες το ανώτερο (0,75 λ., τύπος φιάλης: φιάλη τύπου μπορντό). 36

37 Συντήρηση κρασιών Φωτισμός παρουσίασης Σε περίπτωση που θέλετε να παρουσιάσετε τα κρασιά σας ακόμη και με κλειστή πόρτα συσκευής, μπορείτε να ενεργοποιήσετε τον φωτισμό παρουσίασης στη μεσαία ζώνη. Λειτουργία και διακοπή λειτουργίας του φωτισμού παρουσίασης Ρύθμιση διάρκειας φωτισμού του φωτισμού παρουσίασης Η διάρκεια φωτισμού του φωτισμού παρουσίασης έχει ρυθμιστεί εκ κατασκευής στα 30 λεπτά. Μπορείτε να ρυθμίσετε τη διάρκεια φωτισμού σε 15, 30, 45, 60, 75 ή 90 λεπτά. Αγγίζετε το πλήκτρο έναρξης, έτσι ώστε να εμφανιστεί σε κίτρινο φόντο. Για να αλλάξετε τη διάρκεια φωτισμού, κρατάτε πατημένο το πλήκτρο αφής για τον φωτισμό παρουσίασης για δύο δευτερόλεπτα. Ο ρυθμισμένος χρόνος (σε λεπτά) εμφανίζεται στον πίνακα χειρισμού: Αγγίζετε το πλήκτρο αφής για τον φωτισμό παρουσίασης, έτσι ώστε να εμφανιστεί σε κίτρινο φόντο. Ο φωτισμός παρουσίασης στην μεσαία ζώνη είναι ενεργοποιημένος. Για να απενεργοποιήσετε πάλι τον φωτισμό παρουσίασης, Αγγίζετε το πλήκτρο αφής για τον φωτισμό παρουσίασης, έτσι ώστε να εμφανιστεί σε λευκό φόντο. Ο φωτισμός παρουσίασης είναι τώρα απενεργοποιημένος. Ρυθμίζετε με τα δύο πλήκτρα δίπλα στην ένδειξη τη διάρκεια φωτισμού σε βηματισμό 15 λεπτών. Αγγίζετε για επιβεβαίωση το πλήκτρο έναρξης, έτσι ώστε να εμφανιστεί σε λευκό φόντο. Η ρυθμισμένη διάρκεια φωτισμού αποθηκεύεται. Όταν η πόρτα συσκευής κλείνει, πριν επιβεβαιωθεί η ρύθμιση, ο συντηρητής διατηρεί την τιμή που ρυθμίστηκε προηγουμένως. 37

38 Αυτόματη απόψυξη συσκευής Ο συντηρητής κρασιών κάνει απόψυξη αυτόματα. 38

39 Καθαρισμός και περιποίηση Προσέχετε να μην εισχωρήσει νερό στο ηλεκτρονικό σύστημα ή τον φωτισμό. Μη χρησιμοποιείτε σε καμία περίπτωση συσκευές ατμοκαθαρισμού. Ο ατμός μπορεί να εισχωρήσει σε ηλεκτρικά μέρη της συσκευής και να προκαλέσει βραχυκύκλωμα. Δεν επιτρέπεται να αφαιρέσετε την πινακίδα τύπου από το εσωτερικό της συσκευής. Σε περίπτωση βλάβης, αυτή είναι απαραίτητη! Υποδείξεις για το καθαριστικό Για να μην πάθουν ζημιά οι επιφάνειες, μην χρησιμοποιείτε κατά τον καθαρισμό καθαριστικά που περιέχουν σόδα, αμμωνία, οξέα ή χλώριο, υλικά αφαίρεσης αλάτων, δυνατά καθαριστικά σε μορφή σκόνης ή παχύρρευστου υγρού, καθαριστικά που περιέχουν διαλύτες, καθαριστικά ανοξείδωτων επιφανειών, απορρυπαντικά πλυντηρίων πιάτων, σπρέι φούρνου, καθαριστικό για τζάμια (εξαίρεση αποτελεί το γυαλί στην πόρτα της συσκευής), σκληρά σφουγγάρια και βούρτσες, όπως π.χ. αυτά για κατσαρόλες, ειδικά σφουγγαράκια σε σχήμα γόμας που "σβήνουν" τη βρωμιά χωρίς νερό και σαπούνι, κοφτερές μεταλλικές ξύστρες. Στο εσωτερικό της συσκευής χρησιμοποιείτε μόνο μέσα καθαρισμού και περιποίησης που είναι ακίνδυνα για τα τρόφιμα. Για τον καθαρισμό συνιστάται χλιαρό νερό με λίγο απορρυπαντικό. Σημαντικές υποδείξεις σχετικά με τον καθαρισμό θα βρείτε στις ακόλουθες σελίδες. 39

40 Καθαρισμός και περιποίηση Πριν από τον καθαρισμό του συντηρητή Θέτετε τον συντηρητή εντελώς εκτός λειτουργίας, πιέζοντας τον διακόπτη. Κοιτάζοντάς τον από μπροστά, ο διακόπτης βρίσκεται στη δεξιά πλευρά κάτω από τον πίνακα χειρισμού Βγάζετε το φις από την πρίζα ή κλείνετε την ασφάλεια στον ηλεκτρικό πίνακα. Αφαιρείτε τα μπουκάλια κρασιού από τη συσκευή, και τα τοποθετείτε σε ένα ψυχρό μέρος. Βγάζετε έξω όλα τα αφαιρούμενα μέρη της συσκευής για να τα καθαρίσετε. Εσωτερικός χώρος, εξαρτήματα, πόρτα συσκευής Καθαρίζετε τη συσκευή τακτικά, τουλάχιστον όμως μία φορά το μήνα. Μην αφήνετε τη βρωμιά να ξεραθεί, αλλά να την αφαιρείτε άμεσα. Καθαρίζετε τον συντηρητή με χλιαρό νερό και λίγο υγρό πλύσης πιάτων στο χέρι. Πλένετε όλα τα μέρη στο χέρι και όχι στο πλυντήριο πιάτων. Μετά τον καθαρισμό ξεπλένετε με καθαρό νερό και στεγνώνετε με ένα μαλακό πανί. Καθαρίζετε τα ξύλινα ράφια με ένα νωπό πανί. Τα ξύλινα ράφια δεν επιτρέπεται να είναι νωπά. Αφήνετε τη συσκευή ανοιχτή για λίγο ακόμη, για να αεριστεί επαρκώς και να αποφύγετε τη δημιουργία οσμών. Καθαρίζετε την εσωτερική επιφάνεια της πόρτας συσκευής με ένα καθαριστικό για γυάλινες επιφάνειες. 40

41 Καθαρισμός και περιποίηση Καθαρισμός μόνωσης πόρτας Μη χρησιμοποιείτε λάδια ή λίπη για τα λάστιχα στο καπάκι, γιατί με τον καιρό γίνονται πορώδη. Αντικατάσταση φίλτρου Active AirClean Πρέπει να καθαρίζετε τακτικά τα λάστιχα της πόρτας με καθαρό νερό και να τα σκουπίζετε στο τέλος με στεγνό πανί. Καθαρισμός ανοιγμάτων εξαερισμού Οι εναποθέσεις σκόνης αυξάνουν την κατανάλωση ηλεκτρικού ρεύματος. Καθαρίζετε το πλέγμα εξαερισμού τακτικά με ένα πινέλο ή ηλεκτρική σκούπα (για να γίνει αυτό χρησιμοποιείτε, π.χ. τη βούρτσα σκαλιστών επιφανειών για ηλεκτρικές σκούπες Miele). Αφαιρείτε το καπάκι πάνω από το φίλτρο Αctive AirClean. Αν είναι απαραίτητο, χρησιμοποιείτε ένα κατσαβίδι. Αφαιρείτε το χρησιμοποιημένο φίλτρο Active AirClean και τοποθετείτε το καινούριο φίλτρο Active AirClean. Τοποθετείτε πάλι το καπάκι στη θέση του. Χρήσιμη συμβουλή: Αντικαθιστάτε το φίλτρο Active AirClean σε τακτά χρονικά διαστήματα, το αργότερο, όταν διαπιστώνετε δυσάρεστες οσμές στον συντηρητή. Νέα φίλτρα Active AirClean θα βρείτε στα καταστήματα πώλησης προϊόντων Miele. Μετά τον καθαρισμό Τοποθετείτε όλα τα μέρη στον συντηρητή. Συνδέετε πάλι τη συσκευή με το ηλεκτρικό δίκτυο και την θέτετε σε λειτουργία. Τοποθετείτε πάλι τα μπουκάλια κρασιού στον συντηρητή και κλείνετε την πόρτα συσκευής. 41

42 Τι πρέπει να κάνετε, όταν... Τις περισσότερες απλές βλάβες ή ανωμαλίες που μπορεί να παρουσιαστούν κατά την καθημερινή χρήση, μπορείτε να τις αντιμετωπίσετε μόνοι σας. Οι επόμενοι πίνακες μπορεί να σας βοηθήσουν σε αυτό. Σε περίπτωση που δεν μπορείτε να αναγνωρίσετε και να αποκαταστήσετε μια βλάβη ή ανωμαλία, επικοινωνείτε με το Miele Service. Αποφεύγετε να ανοίγετε την πόρτα της συσκευής, μέχρι να αποκατασταθεί η βλάβη, για να διατηρήσετε την απώλεια ψύξης σε χαμηλά επίπεδα. Αν η εγκατάσταση, οι επισκευές και η συντήρηση δεν γίνουν από ειδικευμένους τεχνικούς, μπορεί να δημιουργηθούν σημαντικοί κίνδυνοι για το χειριστή. Οι εργασίες εγκατάστασης και συντήρησης ή οι επισκευές σε ηλεκτρικές συσκευές επιτρέπεται να γίνονται μόνο από ειδικούς τεχνίτες της Miele. Πρόβλημα Η συσκευή δεν έχει απόδοση ψύξης, ο εσωτερικός φωτισμός δεν λειτουργεί με ανοιχτή πόρτα. Ο συμπιεστής ενεργοποιείται όλο και πιο συχνά και για περισσότερο χρόνο, η θερμοκρασία στη συσκευή είναι πολύ χαμηλή. Αιτία και διόρθωση Ο συντηρητής δεν έχει τεθεί σε λειτουργία. Θέτετε σε λειτουργία τον συντηρητή. Στον πίνακα χειρισμού ανάβει το πλήκτρο έναρξης. Το φις δεν έχει τοποθετηθεί σωστά στην πρίζα. Τοποθετείτε το φις στην πρίζα. Η ασφάλεια στον ηλεκτρικό πίνακα έχει πέσει. Ο συντηρητής, η τάση ηλεκτρικού ρεύματος του σπιτιού ή κάποια άλλη συσκευή μπορεί να παρουσιάζουν βλάβη. Απευθυνθείτε σε ηλεκτρολόγο ή στο Miele Service. Τα ανοίγματα εξαερισμού στο ντουλάπι εντοιχισμού είναι κλειστά ή σκονισμένα. Μην καλύπτετε τα ανοίγματα εξαερισμού. Καθαρίζετε τακτικά τα ανοίγματα εξαερισμού από τη σκόνη. Ανοίξατε πολλές φορές την πόρτα της συσκευής ή τοποθετήσατε μεγάλη ποσότητα κρασιών στη συντήρηση. Ανοίγετε την πόρτα μόνο όταν χρειάζεται και μόνο για το συντομότερο δυνατό χρονικό διάστημα. Η απαιτούμενη θερμοκρασία αποκαθίσταται από μόνη της μετά από λίγο. Η πόρτα δεν έχει κλείσει σωστά. Κλείνετε την πόρτα της συσκευής. 42

43 Τι πρέπει να κάνετε, όταν... Πρόβλημα Αιτία και διόρθωση Η απαιτούμενη θερμοκρασία αποκαθίσταται από μόνη της μετά από λίγο. Η θερμοκρασία περιβάλλοντος είναι πολύ υψηλή. Όσο πιο υψηλή είναι η θερμοκρασία περιβάλλοντος, τόσο μεγαλύτερο είναι το χρονικό διάστημα λειτουργίας του συμπιεστή. Λάβετε υπόψη σας τις υποδείξεις στο κεφάλαιο "Οδηγίες τοποθέτησης - Χώρος τοποθέτησης συσκευής". Η συσκευή δεν τοποθετήθηκε σωστά στην εσοχή εντοιχισμού. Λάβετε υπόψη σας τις υποδείξεις στα κεφάλαια "Οδηγίες τοποθέτησης" και "Εντοιχισμός συντηρητή κρασιών". Η θερμοκρασία στη συσκευή έχει ρυθμιστεί πολύ χαμηλά. Διορθώνετε τη ρύθμιση της θερμοκρασίας. 43

44 Τι πρέπει να κάνετε, όταν... Πρόβλημα Ο συμπιεστής λειτουργεί συνεχώς. Ακούγεται ένας προειδοποιητικός ήχος. Αιτία και διόρθωση Αυτό δεν είναι βλάβη! Για την εξοικονόμηση ενέργειας, ο συμπιεστής, όταν οι ανάγκες ψύξης είναι χαμηλές, μεταβαίνει σε λειτουργία χαμηλών στροφών. Με αυτόν τον τρόπο αυξάνεται ο χρόνος λειτουργίας του συμπιεστή. Η πόρτα συσκευής του συντηρητή μένει ανοιχτή για περισσότερο από περίπου 5 λεπτά. Κλείνετε την πόρτα της συσκευής. 44

45 Τι πρέπει να κάνετε, όταν... Μηνύματα στην οθόνη Μήνυμα Το προειδοποιητικό σήμα ηχεί και το πλήκτρο αφής για τον συναγερμό θερμοκρασίας και συναγερμό πόρτας ανάβει ή αναβοσβήνει. Στην ένδειξη θερμοκρασίας εμφανίζεται ένα άλλο μήνυμα βλάβης με " " Αιτία και διόρθωση Η πόρτα συσκευής είναι ανοιχτή. Κλείνετε την πόρτα της συσκευής. Η αντίστοιχη ζώνη θερμοκρασίας αυξάνεται ή μειώνεται, ανάλογα πάντα με τη θερμοκρασία που έχετε ρυθμίσει. Λόγοι γι' αυτό θα μπορούσαν να είναι, ότι π.χ. η πόρτα συσκευής άνοιγε συχνά ή παραμένει ακόμη ανοιχτή, τοποθετήθηκε μια μεγάλη ποσότητα κρασιών, υπήρξε διακοπή ρεύματος μεγάλης διάρκειας, Διορθώνετε την κατάσταση συναγερμού. Ο βομβητής σταματά να ηχεί και σβήνει το πλήκτρο αφής για τον συναγερμό θερμοκρασίας και πόρτας. Υπάρχει βλάβη. Ειδοποιείτε το Miele Service. 45

46 Τι πρέπει να κάνετε, όταν... Ο εσωτερικός φωτισμός δεν λειτουργεί Πρόβλημα Ο εσωτερικός φωτισμός δεν λειτουργεί. Ο εσωτερικός φωτισμός LED ανάβει ακόμη και με κλειστή την πόρτα συσκευής. Ο φωτισμός παρουσίασης δεν λειτουργεί πια. Αιτία και διόρθωση Αν δεν ανάβει ακόμη και όταν η πόρτα συσκευής είναι λίγο ανοιχτή, τότε ο εσωτερικός φωτισμός είναι ελαττωματικός. Αντικαθιστάτε τον εσωτερικό φωτισμό (βλέπε κεφ. "Αντικατάσταση εσωτερικού φωτισμού"). Η πόρτα συσκευής έμεινε ανοιχτή για μεγάλο χρονικό διάστημα. Ο φωτισμός απενεργοποιείται αυτόματα μετά από περίπου 5 λεπτά λόγω υπερθέρμανσης, όταν μείνει η πόρτα ανοιχτή. Μετά την περίοδο ψύξης τίθεται πάλι σε λειτουργία. Ο φωτισμός παρουσίασης έχει ενεργοποιηθεί. Απενεργοποιείτε τον φωτισμό (βλέπε κεφ. "Φωτισμός παρουσίασης"). Ο φωτισμός παρουσίασης είναι ελαττωματικός. Κίνδυνος τραυματισμού και ζημιάς! Ο φωτισμός LED επιτρέπεται να αντικατασταθεί και να επισκευαστεί αποκλειστικά από το Miele Service. Κάτω από το κάλυμμα του φωτισμού υπάρχουν ηλεκτροφόρα μέρη. Το κάλυμμα του φωτισμού δεν επιτρέπεται να αφαιρεθεί! Αν το κάλυμμα πάθει ζημιά ή αφαιρεθεί εξαιτίας ζημιάς - Προσοχή! Μην κοιτάζετε τον φωτισμό (ακτινοβολία Laser της τάξης 1M) με μεγεθυντικούς φακούς (ή άλλα παρόμοια)! Ειδοποιείτε το Miele Service. 46

47 Τι πρέπει να κάνετε, όταν... Αντικατάσταση εσωτερικού φωτισμού Θέτετε τον συντηρητή εκτός λειτουργίας, πιέζοντας τον διακόπτη. Αποσυνδέετε τη συσκευή από το ηλεκτρικό ρεύμα, απενεργοποιώντας την ασφάλεια στον ηλεκτρικό πίνακα. Τοποθετείτε την καινούρια λυχνία αλογόνου στο ντουί. Τύπος της λυχνίας αλογόνου: 5 W/12 V/ ντουί G 4. Τοποθετείτε πάλι το καπάκι της λυχνίας και το στρέφετε προς τη φορά των δεικτών του ρολογιού, μέχρι να βιδώσει καλά. Συνδέετε τη συσκευή με το ηλεκτρικό δίκτυο και την θέτετε σε λειτουργία. Στρέφετε το καπάκι της λάμπας αντίθετα προς τη φορά των δεικτών του ρολογιού και το αφαιρείτε. Η λυχνία αλογόνου είναι καυτή! Κίνδυνος εγκαύματος! Μην αγγίζετε τη λυχνία αλογόνου με γυμνά δάχτυλα! Για να αντικαταστήσετε μια λυχνία αλογόνου χρησιμοποιείτε ένα μαλακό πανί. Βγάζετε την ελαττωματική λυχνία αλογόνου. 47

48 Τι πρέπει να κάνετε, όταν... Γενικά προβλήματα με τον συντηρητή κρασιών Πρόβλημα Πάνω στις ετικέτες των μπουκαλιών κρασιού σχηματίζεται μούχλα. Τα στηρίγματα στα ξύλινα ράφια στραβώνουν. Στους φελλούς των μπουκαλιών κρασιού δημιουργείται μια υγρή επίστρωση Αιτία και διόρθωση Αναλόγως με το είδος της κόλλας ενδέχεται να σχηματιστεί λεπτό στρώμα μούχλας στις ετικέτες. Απομακρύνετε τη μούχλα χωρίς να μείνουν κατάλοιπα. Καθαρίζετε τα μπουκάλια κρασιού και τυχόν κατάλοιπα κόλλας. Η αλλαγή όγκου εξαιτίας της υγρασίας ή της ξηρασίας είναι συνηθισμένο χαρακτηριστικό του ξύλου. Μια αυξημένη υγρασία στη συσκευή κάνει τα ξύλινα μέρη της συσκευής να "δουλεύουν". Έτσι κάτω από ορισμένες συνθήκες μπορούν τα ξύλινα μέρη να στραβώσουν, μπορούν επίσης να δημιουργηθούν ρωγμές. Οι φελλοί έχουν οξειδωθεί από την επαφή με τον αέρα. Σκουπίζετε την επίστρωση με ένα στεγνό πανί. Η επίστρωση δεν επηρεάζει την ποιότητα του κρασιού. 48

49 Απόλυτα φυσιολογικοί θόρυβοι Μπρρρρ Μπλουπ, μπλουπ Κλικ.. Σσσρρρρρ. Κρακ... Πως δημιουργούνται; Ανάλυση αιτίας θορύβων Ο βόμβος προέρχεται από το μοτέρ ψύξης. Όταν τίθεται σε λειτουργία το μοτέρ, μπορεί αρχικά να είναι κάπως εντονότερος. Αυτό το γαργάρισμα, το κελάρυσμα ή βουητό προέρχεται από τη ροή του ψυκτικό υλικού στις σωληνώσεις. Ακούγεται πάντα ένα κλικ, όταν ο θερμοστάτης θέτει σε λειτουργία ή διακόπτει τη λειτουργία του μοτέρ. Σε έναν συντηρητή με πολλές ζώνες ενδέχεται να ακούγεται ένα σιγανό θρόισμα λόγω της κυκλοφορίας του αέρα στο εσωτερικό της συσκευής. Ένα τρίξιμο ακούγεται πάντα, όταν διαστέλλονται τα υλικά στη συσκευή. Λάβετε υπόψη σας ότι υπάρχει πάντοτε ένας σχετικός θόρυβος που προκαλείται από το μοτέρ και τη ροή του ψυκτικού υλικού! Θόρυβοι που μπορείτε να αντιμετωπίσετε εύκολα Τρίξιμο, κροτάλισμα, μεταλλικός ήχος τσουγκρίσματος Αιτία Ο συντηρητής δεν στέκεται σταθερά. Τα ράφια δεν είναι σταθερά τοποθετημένα ή σφηνώνουν. Τα μπουκάλια ή τα δοχεία ακουμπάνε μεταξύ τους. Το στήριγμα του καλωδίου εξακολουθεί να κρέμεται στο πίσω τοίχωμα της συσκευής. Διόρθωση Ελέγχετε την ευθυγράμμιση της συσκευής με αλφάδι. Αν χρειαστεί, ρυθμίζετε τα βιδωτά πόδια κάτω από τη συσκευή ή τοποθετείτε κάτι από κάτω. Ελέγχετε τα μέρη που αφαιρούνται και, αν χρειαστεί, τα τοποθετείτε πάλι σωστά. Τακτοποιείτε τα μπουκάλια ή τα δοχεία πιο αραιά μέσα στη συσκευή. Απομακρύνετε το στήριγμα του καλωδίου. 49

50 Service και εγγύηση Service Για να επισκευαστούν οι βλάβες στη συσκευή σας, τις οποίες δεν μπορείτε να διορθώσετε μόνοι σας, απευθυνθείτε το κατάστημα πώλησης προϊόντων Miele, από το οποίο αγοράσατε τη συσκευή ή στο Miele Service Στην τελευταία σελίδα του παρόντος βιβλίου, θα βρείτε τα τηλέφωνα με τα οποία μπορείτε να επικοινωνήσετε για θέματα Service. Όροι εγγύησης και χρόνος εγγύησης Ο χρόνος εγγύησης της συσκευής είναι 2 χρόνια. Για περισσότερες πληροφορίες διαβάστε το συνοδευτικό έντυπο εγγύησης. Στην τελευταία σελίδα του παρόντος βιβλίου, θα βρείτε τα τηλέφωνα με τα οποία μπορείτε να επικοινωνήσετε για θέματα Service. Όταν πρόκειται να καλέσετε το συνεργείο του Miele Service, θα χρειαστεί να αναφέρετε τον τύπο και τον αριθμό της συσκευής σας. Τα στοιχεία αυτά θα τα βρείτε στην πινακίδα τύπου στο εσωτερικό της συσκευής. 50

51 Ηλεκτρική σύνδεση Η συσκευή παραδίδεται έτοιμη για σύνδεση σε εναλλασσόμενο ρεύμα 50 Hz V. Η ασφάλεια πρέπει να είναι τουλάχιστον 10 Α. Η σύνδεση επιτρέπεται να γίνει μόνο σε πρίζα σούκο. Η ηλεκτρική εγκατάσταση πρέπει να γίνει σύμφωνα με τους κανονισμούς ηλεκτρικής ασφάλειας VDE Για να μπορεί να αποσυνδεθεί γρήγορα η συσκευή από το ηλεκτρικό ρεύμα σε κατάσταση ανάγκης, η πρίζα δεν πρέπει να βρίσκεται πίσω από τη συσκευή και πρέπει να είναι εύκολα προσβάσιμη. Αν μετά την τοποθέτηση η πρίζα δεν είναι πια προσιτή πρέπει να έχετε προβλέψει τη δυνατότητα να αποσυνδέεται η συσκευή από όλους τους πόλους από το ηλεκτρικό δίκτυο με τη βοήθεια συστημάτων διαχωρισμού. (Σε κατάσταση εκτός λειτουργίας, πρέπει να υπάρχει στους διακόπτες άνοιγμα επαφής τουλάχιστον 3 χιλστ.). Τα συστήματα διαχωρισμού είναι όργανα προστασίας από υπερφόρτιση ηλεκτρισμού και διακόπτες προστασίας από διαρροή ηλεκτρισμού (EN 60335). Το φις καθώς και το καλώδιο της συσκευής δεν επιτρέπεται να ακουμπούν το πίσω τοίχωμα της συσκευής, γιατί το φις και το καλώδιο μπορεί να πάθουν ζημιά εξαιτίας των κραδασμών της συσκευής. Αυτό το γεγονός μπορεί να προκαλέσει βραχυκύκλωμα. Επίσης δεν θα πρέπει να συνδέονται άλλες συσκευές σε πρίζες που βρίσκονται πίσω από αυτή τη συσκευή. Η σύνδεση μέσω μπαλαντέζας δεν επιτρέπεται, αφού η μπαλαντέζες δεν εγγυώνται την απαραίτητη ασφάλεια της συσκευής (π.χ. κίνδυνος υπερθέρμανσης). Για λόγους ασφαλείας δεν επιτρέπεται να συνδέσετε τη συσκευή με μετατροπείς εναλλασσόμενου ρεύματος που έχουν τοποθετηθεί σε αυτόνομη παροχή ρεύματος, π.χ. ηλιακής ενέργειας. Θέτοντας τη συσκευή σε λειτουργία, μπορεί με τις διακυμάνσεις της ηλεκτρικής τάσης να διακοπεί η λειτουργία της. Επίσης, υπάρχει κίνδυνος βλάβης του ηλεκτρονικού συστήματος της συσκευής! Επίσης δεν επιτρέπεται η σύνδεση σε ένα από τα αποκαλούμενα φις οικονομικής λειτουργίας γιατί η μειωμένη παροχή ηλεκτρικού ρεύματος αυξάνει τη θερμοκρασία της συσκευής. Αν είναι απαραίτητο να γίνει μια αλλαγή του καλωδίου αυτό πρέπει να γίνει από έναν εγκεκριμένο και έμπειρο ηλεκτρολόγο. Η Miele συνιστά: Εγκαταστήστε κατάλληλες προστατευτικές διατάξεις (επιτηρητές, σταθεροποιητές τάσης, συστήματα αδιάλειπτης τροφοδότησης ισχύος κ.λπ.) στην εσωτερική ηλεκτρική σας εγκατάσταση, ώστε να προλαμβάνεται η πρόκληση ζημιών ή η εμφάνιση ανωμαλιών στη λειτουργία των συσκευών σας. 51

52 Οδηγίες τοποθέτησης Ένας συντηρητής που δεν έχει εντοιχιστεί μπορεί να γείρει! Κίνδυνος πυρκαγιάς και ζημιάς! Ο συντηρητής δεν επιτρέπεται να εντοιχιστεί κάτω από μια εστία. Χώρος τοποθέτησης συσκευής Κατάλληλο είναι ένα δωμάτιο ξηρό και αεριζόμενο. Μην επιλέγετε έναν χώρο τοποθέτησης δίπλα σε ηλεκτρική κουζίνα, σώμα θέρμανσης, κάτω από μια εστία ή μια θέση κοντά σε παράθυρο με άμεση ηλιακή ακτινοβολία. Όσο μεγαλύτερη είναι η θερμοκρασία περιβάλλοντος, τόσο περισσότερο χρόνο λειτουργεί ο συμπιεστής και αυξάνεται η κατανάλωση ρεύματος. Ο καταλληλότερος χώρος είναι ένα δωμάτιο καλά αεριζόμενο και χωρίς υγρασία. Κατά τον εντοιχισμό της συσκευής λάβετε υπόψη σας εκτός των άλλων τα ακόλουθα: Η πρίζα δεν πρέπει να βρίσκεται πίσω από τη συσκευή και πρέπει να είναι εύκολα προσβάσιμη σε περίπτωση ανάγκης. Το φις και το ηλεκτρικό καλώδιο δεν επιτρέπεται να αγγίζουν το πίσω μέρος της συσκευής, γιατί μπορεί να πάθουν ζημιά από τις ταλαντώσεις της συσκευής. Επίσης δεν θα πρέπει να συνδέονται άλλες συσκευές σε πρίζες που βρίσκονται πίσω από αυτή τη συσκευή. Σε περίπτωση που δεν μπορείτε να αποφύγετε την τοποθέτηση δίπλα σε μια πηγή θερμότητας, διατηρείτε τις ελάχιστες αποστάσεις που ακολουθούν από την πηγή θερμότητας: από ηλεκτρική κουζίνα, 3 εκ., από κουζίνα πετρελαίου ή κάρβουνων, 30 εκ. Κατηγορία κλίματος Η συσκευή αυτή είναι κατασκευασμένη για μια ορισμένη κατηγορία κλίματος (θερμοκρασία περιβάλλοντος), της οποίας τα όρια πρέπει να τηρούνται. Η κατηγορία αυτή αναφέρεται στην πινακίδα τύπου, στο εσωτερικό της συσκευής. Κατηγορία κλίματος SN N ST T Θερμοκρασία περιβάλλοντος +10 C έως +32 C +16 C έως +32 C +16 C έως +38 C +16 C έως +43 C Μια χαμηλότερη θερμοκρασία περιβάλλοντος, οδηγεί σε μεγαλύτερη διάρκεια παύσης του συμπιεστή. Αυτό μπορεί να οδηγήσει σε αύξηση της θερμοκρασίας μέσα στη συσκευή με αποτέλεσμα να προκληθούν ζημιές! 52

53 Οδηγίες τοποθέτησης ΠΡΟΣΟΧΗ! Σε συνθήκες υψηλής υγρασίας μπορεί να δημιουργηθεί συμπύκνωμα στις εξωτερικές επιφάνειες της συσκευής. Αυτό το νερό συμπυκνώματος μπορεί να οδηγήσει σε διάβρωση των εξωτερικών τοιχωμάτων της συσκευής. Προληπτικά συστήνεται να τοποθετείτε τη συσκευή με επαρκή εξαερισμό σε έναν ξηρό και/ή κλιματιζόμενο χώρο. Μετά τον εντοιχισμό εξασφαλίστε, ότι η πόρτα της συσκευής κλείνει σωστά, ότι τα υπάρχοντα ανοίγματα εξαερισμού διατηρούνται ανοιχτά και ότι η συσκευή τοποθετήθηκε, όπως περιγράφεται. Ο συντηρητής είναι πολύ βαρύς και όταν είναι ανοιχτή η πόρτα συσκευής έχει την τάση να γέρνει προς τα εμπρός. Κρατάτε κλειστή την πόρτα συσκευής, μέχρι να εντοιχιστεί ο συντηρητής κρασιών και να στερεωθεί στην εσοχή εντοιχισμού σύμφωνα με τις οδηγίες χρήσης και τοποθέτησης. Εξαιτίας του βάρους και του μεγέθους του συντηρητή η τοποθέτηση πρέπει οπωσδήποτε να διεξαχθεί με τη βοήθεια ενός δεύτερου ατόμου. Το βάρος της άδειας συσκευής ανέρχεται: KWT 1602 Vi, KWT 1612 Vi 153 κιλά Σε περιοχές με τροπικό κλίμα (πάνω από περίπου 38 C και πάνω από περίπου 70% υγρασία) πρέπει ο συντηρητής κρασιών να λειτουργεί σε έναν χώρο με κλιματισμό. Διαφορετικά δεν θα είναι εγγυημένη η άψογη λειτουργία του συντηρητή κρασιών. 53

54 Οδηγίες τοποθέτησης Ανοχή επιβάρυνσης του δαπέδου του ντουλαπιού εντοιχισμού Για την ασφαλή τοποθέτηση της συσκευής και για να είναι εγγυημένες όλες οι λειτουργίες της πρέπει το δάπεδο της εσοχής εντοιχισμού να είναι ομαλό και οριζόντιο. Το δάπεδο τοποθέτησης πρέπει να αποτελείται από σκληρό, άκαμπτο υλικό. Εξαιτίας του μεγάλου βάρους μιας γεμάτης συσκευής είναι απαραίτητο να υπάρχει ένα ιδιαίτερα ανθεκτικό υπόστρωμα, για το θέμα αυτό ρωτήστε, αν χρειάζεται, έναν αρχιτέκτονα ή πραγματογνώμονα οικοδομής. Το βάρος μιας γεμάτης συσκευής ανέρχεται περίπου σε: KWT 1602 Vi, KWT 1612 Vi 319 κιλά Άνοιγμα πόρτας Ο συντηρητής παραδίδεται με ένα σταθερό άνοιγμα πόρτας. Αν είναι απαραίτητο να αλλάξει το άνοιγμα της πόρτας, ειδοποιείτε το Miele Service! Μη διεξάγετε σε καμία περίπτωση εσείς οι ίδιοι την αλλαγή του ανοίγματος πόρτας! Έπιπλα/Τοιχώματα Ο συντηρητής κρασιών στερεώνεται καλά με τα γειτονικά και τα τοποθετημένα από πάνω έπιπλα/τοιχώματα με βίδες. Γι' αυτό το λόγο πρέπει όλα τα έπιπλα/τοιχώματα που προορίζονται για τη στερέωση να είναι βιδωμένα στο δάπεδο ή τον τοίχο. Εξαερισμός Τα ανοίγματα εξαερισμού δεν επιτρέπεται να καλύπτονται ή να εμποδίζονται. Εξάλλου θα πρέπει να καθαρίζονται τακτικά από τη σκόνη. 54

55 Οδηγίες τοποθέτησης Τοποθέτηση Side-by-side Αυτός ο συντηρητής κρασιών μπορεί να τοποθετηθεί "Side-by-side" με μια άλλη συσκευή ψύξης. Το σετ τοποθέτησης Side-by-side θα βρείτε στα καταστήματα πώλησης προϊόντων Miele και στο τμήμα ανταλλακτικών της Miele. Ενημερωθείτε από το κατάστημα που αγοράσατε τη συσκευή, για τους συνδυασμούς που μπορούν να γίνουν με τη συσκευή σας! Τοποθέτηση συντηρητών κρασιών ή συσκευών ψύξης με ενδιάμεσο τοίχωμα με τη βοήθεια του σετ τοποθέτησης Side-by-side. Το ενδιάμεσο τοίχωμα πρέπει να έχει πάχος τουλάχιστον 16 χιλστ. Η στερέωση των συσκευών περιγράφεται στις οδηγίες χρήσης του σετ τοποθέτησης Side-by-side. Τοποθέτηση συντηρητών κρασιών ή συσκευών ψύξης χωρίς ενδιάμεσο τοίχωμα με τη βοήθεια του σετ τοποθέτησης Side-by-side. Αν ανάμεσα στις συσκευές που είναι τοποθετημένες δίπλα-δίπλα δεν υπάρχει ενδιάμεσο τοίχωμα, πρέπει οι συσκευές να συνδεθούν απευθείας μεταξύ τους με τη βοήθεια του σετ τοποθέτησης Sideby-side. Σε περίπτωση που ανάμεσα στις δύο δίπλα-δίπλα τοποθετημένες συσκευές υπάρχει ενδιάμεσο τοίχωμα με πάχος από 16 χιλστ. έως 160 χιλστ., οι συσκευές στερεώνονται μεμονωμένα στο ντουλάπι εντοιχισμού τους με το συνοδευτικό υλικό τοποθέτησης. Επιπλέον θα χρειαστείτε το σετ τοποθέτησης Side-by-side. Τοποθέτηση συντηρητών κρασιών ή συσκευών ψύξης με ενδιάμεσο τοίχωμα χωρίς το σετ τοποθέτησης Sideby-side Σε περίπτωση που ανάμεσα στις δύο δίπλα-δίπλα τοποθετημένες συσκευές υπάρχει ενδιάμεσο τοίχωμα με πάχος μεγαλύτερο από 160 χιλστ., οι συσκευές στερεώνονται μεμονωμένα στο ντουλάπι εντοιχισμού τους με το συνοδευτικό υλικό τοποθέτησης (χωρίς το σετ τοποθέτησης Side-by-side). 55

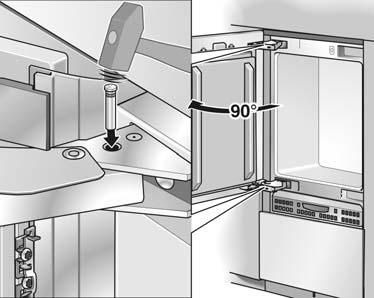

56 Οδηγίες τοποθέτησης Περιορισμός γωνίας ανοίγματος της πόρτας συσκευής Οι μεντεσέδες πόρτας είναι εκ κατασκευής έτσι ρυθμισμένοι, ώστε η πόρτα συσκευής να μπορεί να ανοίξει εντελώς. Αν κατά το άνοιγμα της πόρτας, υπάρχει ένα γειτονικό τοίχωμα που θα μπορούσε να χτυπήσει η πόρτα, τότε θα πρέπει να περιορίσετε την ακτίνα ανοίγματος της πόρτας στις 90 : Ανοίγετε την πόρτα της συσκευής. Τοποθετείτε τον πείρο περιορισμού από πάνω στον μεντεσέ. Η γωνία ανοίγματος της πόρτας συσκευής έχει περιοριστεί τώρα στις

57 Οδηγίες τοποθέτησης Διαστάσεις με ανοιχτή πόρτα συσκευής (γωνία ανοίγματος 90 ) A B C KWT 1602 Vi, KWT 1612 Vi 677 χιλστ. Πρόσοψη επίπλου (38 χιλστ. το ανώτερο)* Λαβή πόρτας* * Οι διαστάσεις για τις προσόψεις επίπλου και τις λαβές πόρτας ποικίλουν ανάλογα με τον σχεδιασμό της κουζίνας. 57

58 Οδηγίες τοποθέτησης Διαστάσεις με ανοιχτή πόρτα συσκευής (γωνία ανοίγματος 115 ) KWT 1602 Vi, KWT 1612 Vi A B C D 677 χιλστ. Πρόσοψη επίπλου (38 χιλστ. το ανώτερο)* Λαβή πόρτας* 299 χιλστ. * Οι διαστάσεις για τις προσόψεις επίπλου και τις λαβές πόρτας ποικίλουν ανάλογα με τον σχεδιασμό της κουζίνας. 58

59 Διαστάσεις εντοιχισμού Πλάτος εσοχής [χιλστ.] A KWT 1602 Vi, KWT 1612 Vi

60 Διαστάσεις εντοιχισμού Τοποθέτηση ηλεκτρικής σύνδεσης 60

61 Διαστάσεις εντοιχισμού Διαστάσεις της πρόσοψης επίπλου 61

62 Εντοιχισμός συντηρητή κρασιών Εξαιτίας του βάρους και του μεγέθους του συντηρητή η τοποθέτηση πρέπει οπωσδήποτε να διεξαχθεί με τη βοήθεια ενός δεύτερου ατόμου. Απαιτούμενα εργαλεία κρουστικό κατσαβίδι κατσαβίδι (TX 25) σφυροδράπανο τρυπάνι σε διαφορετικά μεγέθη, ανάλογα με το υλικό σφυρί μπουζόκλειδο με εξάγωνη προσθήκη (8 χιλστ.) κολλητική ταινία γκαζοτανάλια αλφάδι γωνιόμετρο Άλλα εξαρτήματα σκάλα δίτροχο καρότσι ίσως χρειαστούν ξύλινοι δοκοί (διατομή τουλάχιστον 75 χιλστ. x 100 χιλστ.), σαν εναλλακτική ασφάλεια για να μη γείρει η συσκευή, με μήκος ανάλογο του πλάτους εσοχής εντοιχισμού ξυλόβιδες σε διαφορετικά μεγέθη Πρόσθετα εξαρτήματα Εναρμονισμένα με τη συσκευή σας υπάρχουν διαθέσιμα στην γκάμα της Miele βοηθητικά εξαρτήματα και προϊόντα καθαρισμού και περιποίησης. Ανοξείδωτο μπροστινό κάλυμμα Ανοξείδωτες πόρτες καθώς και ανοίγματα εξαερισμού σοβατεπί σε ανοξείδωτη οπτική φροντίζουν για έναν υψηλής ποιότητας εξωτερικό σχεδιασμό του συντηρητή κρασιών σας. Σετ τοποθέτησης Side-by-side Για μια τοποθέτηση side-by-side δύο συντηρητών κρασιών ή συσκευών ψύξης τη μια δίπλα στην άλλη. Πρόσθετα εξαρτήματα μπορείτε να προμηθευτείτε από το τμήμα ανταλλακτικών της Miele ή από το κατάστημα που αγοράσατε τη συσκευή καθώς και από το ηλεκτρονικό κατάστημα της Miele στη διεύθυνση 62

63 Εντοιχισμός συντηρητή κρασιών Βάρος της πρόσοψης επίπλου Πριν από την τοποθέτηση της πρόσοψης επίπλου, βεβαιωθείτε ότι η πρόσοψη που πρέπει να τοποθετηθεί δεν υπερβαίνει το επιτρεπόμενο βάρος: Ευθυγράμμιση εσοχής εντοιχισμού Συντηρητής κρασιών KWT 1602 Vi, KWT 1612 Vi μέγιστο βάρος της πρόσοψης επίπλου [κιλά] 62 Τοποθετημένες προσόψεις επίπλων που υπερβαίνουν το επιτρεπόμενο βάρος, μπορεί να προκαλέσουν ζημιές στους μεντεσέδες οι οποίοι μεταξύ άλλων μπορεί να οδηγήσουν σε ανωμαλίες στη λειτουργία! Πριν τον εντοιχισμό του συντηρητή ευθυγραμμίζετε προσεκτικά το ντουλάπι εντοιχισμού με ένα αλφάδι. Οι άκρες του ντουλαπιού πρέπει να βρίσκονται σε γωνία 90 μεταξύ τους, αλλιώς η πόρτα επίπλου δεν θα ευθυγραμμίζεται με τις τέσσερις γωνίες του ντουλαπιού. Τα πλαϊνά τοιχώματα του ντουλαπιού εντοιχισμού πρέπει να είναι ευθυγραμμισμένα. Τα τοιχώματα γύρω από την εσοχή εντοιχισμού πρέπει να έχουν πάχος τουλάχιστον 16 χιλστ. Το σοβατεπί πρέπει να έχει πάχος τουλάχιστον 13 χιλστ. (συνιστάται: 19 χιλστ.). 63

64 Εντοιχισμός συντηρητή κρασιών Έλεγχος ντουλαπιού εντοιχισμού Ελέγχετε τις διαστάσεις εντοιχισμού. Ελέγχετε τη θέση της ηλεκτρικής σύνδεσης (βλέπε κεφ. "Ηλεκτρική σύνδεση"). Ελέγχετε τη στερέωση των επίπλων/ τοιχωμάτων που βρίσκονται παραπλεύρως. Όλα τα γύρω τμήματα επίπλου του ντουλαπιού εντοιχισμού πρέπει να έχουν βιδωθεί καλά με τον τοίχο. Ελέγχετε τα γύρω τμήματα επίπλου ως προς την ευχέρεια ανοίγματος της πόρτας (γωνία ανοίγματος πόρτας). Πριν τον εντοιχισμό Μεγάλο βάρος! Ο συντηρητής είναι πολύ βαρύς και όταν είναι ανοιχτή η πόρτα συσκευής έχει την τάση να γέρνει προς τα ε- μπρός. Πριν από τον εντοιχισμό αφαιρείτε τα εξαρτήματα από τον συντηρητή και από το εξωτερικό της πλάτης της συσκευής. Αφαιρείτε το στήριγμα καλωδίου από την πλάτη της συσκευής. Ελέγχετε, αν όλα τα τμήματα στην πλάτη της συσκευής κινούνται ελεύθερα. Αν κάποιο τμήμα εμποδίζει, το λυγίζετε προσεκτικά προς τα έξω. Για να προστατέψετε τη βάση από πιθανή ζημία κατά την τοποθέτηση του συντηρητή, στερεώνετε στο προβλεπόμενο δάπεδο τοποθέτησης ένα υπόλοιπο κομμάτι μοκέτας ή άλλη κάλυψη δαπέδου. 64

65 Εντοιχισμός συντηρητή κρασιών Έχοντας τη συσκευή στο δάπεδο, μπορείτε με τις ροδέλες να μετακινήσετε την πίσω πλευρά της. Προετοιμασία εσοχής εντοιχισμού Μην αφαιρείτε τα βοηθητικά εξαρτήματα ρύθμισης από την πόρτα συσκευής. Αυτά θα χρειαστούν αργότερα για τον εντοιχισμό στην εσοχή. Ελέγχετε τον συντηρητή για πιθανές ζημιές κατά τη μεταφορά. Μην τοποθετείτε έναν συντηρητή που εμφανίζει ζημιά! Ξεβιδώνετε τις γωνίες, με τις οποίες η συσκευή είναι στερεωμένη στην παλέτα. Κρατάτε την πόρτα του συντηρητή κλειστή, μέχρι να στερεωθεί η συσκευή στη γωνία εντοιχισμού! Εξαιτίας του όγκου και του βάρους της συσκευής πρέπει οπωσδήποτε να εξασφαλιστεί ότι η συσκευή δεν θα μπορεί πια να γείρει από τη στιγμή που θα στερεωθεί στο ντουλάπι εντοιχισμού. Εξαρτήματα τοποθέτησης Το υλικό τοποθέτησης για τον εντοιχισμό του συντηρητή παρέχεται μαζί με τη συσκευή. Στα συνοδευτικά πλαστικά σακουλάκια επάνω είναι σημειωμένοι χαρακτήρες. Για κάθε ένα από τα βήματα που ακολουθούν, θα αναφέρεται το γράμμα της σακούλας με το απαραίτητο υλικό. Κίνδυνος να γείρει η συσκευή! Λάβετε υπόψη σας ότι ο συντηρητής δεν είναι πια ασφαλισμένος! Σηκώνετε τον συντηρητή προσεκτικά και με τη βοήθεια περισσότερων ατόμων με την πλάτη της συσκευής πρώτα από την παλέτα. 65

66 Εντοιχισμός συντηρητή κρασιών Προετοιμασία ασφάλειας για να μη γείρει η συσκευή Χρησιμοποιείτε για τον κάθε συντηρητή δύο ασφάλειες και για κάθε συνδυασμό συσκευών (Side-by-side) τέσσερις ασφάλειες. Τοποθετείτε τις ασφάλειες αριστερά και δεξιά στην εσοχή, έτσι ώστε να παραμείνει μια απόσταση 10 χιλστ. το ανώτερο από τα πλαϊνά τοιχώματα. Μαρκάρετε μέσα από τις ασφάλειες τα ανοίγματα που πρέπει να γίνουν με το τρυπάνι πάνω στο πίσω τοίχωμα και στην οροφή της εσοχής εντοιχισμού. Βάζετε στην άκρη τις ασφάλειες. Θα τις χρειαστείτε αργότερα. Με τη βοήθεια των συνοδευτικών ασφαλειών η εσοχή εντοιχισμού στερεώνεται με ασφάλεια στον τοίχο και εμποδίζεται το να γείρει η συσκευή. Κίνδυνος να γείρει η συσκευή! Η εσοχή εντοιχισμού πρέπει οπωσδήποτε να βιδωθεί καλά πολλές φορές με τον τοίχο που βρίσκεται από πίσω. Μόνο έτσι μπορεί ο συντηρητής που θα στερεωθεί αργότερα στην εσοχή να προστατευθεί από το να γείρει! Στο συνοδευτικό υλικό θα βρείτε βίδες στερέωσης για διάφορες περιπτώσεις χρήσης / διάφορα υλικά. Σε περίπτωση που οι συνοδευτικές βίδες δεν εγγυώνται τη σίγουρη στερέωση της ασφάλειας, θα πρέπει να επιλέξετε ένα άλλο υλικό για τη στερέωση της ασφάλειας. Συνδέετε τώρα την εσοχή εντοιχισμού με τον τοίχο. 66

67 Εντοιχισμός συντηρητή κρασιών Στερέωση εναλλακτικής ασφάλειας για να μη γείρει η συσκευή Ο συντηρητής μπορεί εναλλακτικά να ασφαλιστεί με τη βοήθεια μιας ξύλινης δοκού πάνω από τον συντηρητή. Επιπλέον δεν επιτρέπεται να παραμείνει κάποιο άνοιγμα ανάμεσα στον συντηρητή και την ξύλινη δοκό. Μαρκάρετε τη θέση της κάτω άκρης της ξύλινης δοκού στο πίσω τοίχωμα της εσοχής εντοιχισμού. Επιλέγετε το μήκος βίδας να είναι αντίστοιχο με το πάχος της ξύλινης δοκού. Υπολογίζετε το σωστό αριθμό από βίδες, ανάλογα με το πλάτος της εσοχής εντοιχισμού, έτσι ώστε να είναι εγγυημένη η ασφαλής στερέωση της δοκού. Ελέγχετε, που υπάρχουν ορθοστάτες στην περιοχή του πίσω τοιχώματος της εσοχής εντοιχισμού και μαρκάρετε ανάλογα τις τρύπες για το τρυπάνι στη δοκό. Ανοίγετε τις τρύπες με το τρυπάνι στην ξύλινη δοκό. Στερεώνετε την ξύλινη δοκό στο πίσω τοίχωμα της εσοχής. Η ξύλινη δοκός πρέπει να έχει διατομή τουλάχιστον 75 x 100 χιλστ. Το μήκος της ξύλινης δοκού θα πρέπει να αντιστοιχεί στο πλάτος της εσοχής εντοιχισμού. Αν η εσοχή εντοιχισμού έχει μεγαλύτερο βάθος από τη συσκευή, χρησιμοποιήστε μια ξύλινη δοκό με μεγαλύτερη διατομή ή μια δεύτερη ξύλινη δοκό. Η ξύλινη δοκός πρέπει να καλύπτει τη συσκευή τουλάχιστον κατά 50,8 χιλστ. 67

68 Εντοιχισμός συντηρητή κρασιών Τοποθέτηση του συντηρητή μέσα στο ντουλάπι εντοιχισμού Προσέχετε καθώς σπρώχνετε τη συσκευή στην εσοχή να μην πάθει ζημιά το καλώδιο σύνδεσης με το ηλεκτρικό ρεύμα! Αν θέλετε να τοποθετήσετε δύο συντηρητές ή έναν συντηρητή με μια συσκευή ψύξης με διάταξη Side-by-side, τώρα είναι η στιγμή που πρέπει να συνδέσετε τις δύο συσκευές μεταξύ τους (βλέπε οδηγίες χρήσης του σετ τοποθέτησης Side-by-side). Προστατεύετε τις γύρω προσόψεις επίπλων με μια προστασία ακμών. Τοποθετείτε το φις στην πρίζα. Η πρίζα θα πρέπει να βρίσκεται δίπλα στον συντηρητή και να είναι εύκολα προσβάσιμη! Αλλιώς θα πρέπει να υπάρχει η δυνατότητα λειτουργίας/διακοπής της συσκευής μέσω εξωτερικού διακόπτη πολλαπλών πόλων, με αρκετά ανοίγματα επαφών! Ξεβιδώνετε το σοβατεπί. Κίνδυνος βραχυκυκλώματος και υπερφόρτισης! Στην τοποθέτηση Side-by-side κάθε συσκευή πρέπει να συνδέεται σε ξεχωριστή πρίζα. Για να μη μαγκώσει το καλώδιο πίσω από τη συσκευή: Στερεώνετε έναν σπάγκο στο κέντρο του καλωδίου και τη στιγμή που σπρώχνετε τη συσκευή μέσα στην εσοχή, τραβάτε το καλώδιο κάτω από τη συσκευή προς τα εμπρός. 68

69 Εντοιχισμός συντηρητή κρασιών Σπρώχνετε τον συντηρητή κρασιών προσεκτικά μέσα στο ντουλάπι εντοιχισμού. Σε περίπτωση που δεν είναι εύκολο να σπρώξετε τον συντηρητή στην εσοχή, αφού π.χ. το δάπεδο δεν είναι ομαλό, ξεβιδώνετε τα πίσω βιδωτά πόδια λίγο προς τα έξω (βλέπε κεφ. "Ευθυγράμμιση του συντηρητή κρασιών") και σπρώχνετε τον συντηρητή στην εσοχή. Αφαιρείτε το προστατευτικό άκρων από τις γειτονικές προσόψεις επίπλου. Ευθυγράμμιση του συντηρητή κρασιών Ευθυγραμμίζετε τον συντηρητή ως προς τα γειτονικές προσόψεις επίπλου. Τα βοηθητικά εξαρτήματα ρύθμισης στην πόρτα της συσκευής είναι κατασκευασμένα για μια ισχύ πρόσοψης επίπλου 19 χιλστ. ή 38 χιλστ. Τα μπροστινά και τα πίσω ρυθμιζόμενα πόδια μπορούν να ρυθμιστούν από μπροστά: για τα μπροστινά: τα πόδια ρυθμίζονται από την πάνω πλευρά τους με ένα γερμανικό κλειδί (άνοιγμα 8 χιλστ.). για τα πίσω: τα πόδια ρυθμίζονται με ένα (κατσαβίδι Akku) μπουζόκλειδο ή με ένα γερμανικό κλειδί (άνοιγμα 8 χιλστ.). Χρήσιμη συμβουλή: Σημαντικό! Ξεβιδώνετε τμηματικά τα ρυθμιζόμενα πόδια: πάντα εναλλάξ, λίγο το αριστερό, λίγο το δεξί, κ.ο.κ. 69

70 Εντοιχισμός συντηρητή κρασιών Για την ευθυγράμμιση τοποθετείτε ένα αλφάδι πάνω από τα βοηθητικά εξαρτήματα ρύθμισης στην πόρτα. Ξεβιδώνετε τα ρυθμιζόμενα πόδια, μέχρι του σημείου που το μαρκάρισμα πάνω στο σοβατεπί να φθάσει την αναγραφόμενη διάσταση (32 χιλστ.). Η διάσταση των 32 χιλστ. αφορά ύψος εσοχής εντοιχισμού 2134 χιλστ. Στερέωση της συσκευής μέσα στο ντουλάπι εντοιχισμού Ξεβιδώνετε τα βιδωτά πόδια μόνο, μέχρι να φτάσει το μαρκάρισμα που υπάρχει στη βάση τα 62 χιλστ. (μέγιστο ύψος εσοχής 2164 χιλστ.). Διαφορετικά η ρύθμιση των πίσω ποδιών θα πάθει ζημιά! Βιδώνετε επάνω τα λαμάκια της λαμαρίνας στερέωσης με τα έπιπλα / τοιχώματα που βρίσκονται από πάνω. Ευθυγραμμίζετε ακόμη μια φορά τη συσκευή με το αλφάδι. Σε περίπτωση που μια ξύλινη δοκός πάνω από τον συντηρητή χρησιμοποιείται ως εναλλακτική ασφάλεια για να μη γείρει η συσκευή, ευθυγραμμίζετε τον συντηρητή κατά τέτοιον τρόπο, ώστε να ακουμπήσει τη δοκό. 70

71 Σε περίπτωση που δεν υπάρχει δυνατότητα να στερεώσετε τον συντηρητή επάνω, ο συντηρητής μπορεί να στερεωθεί στην εσοχή με τους πλαϊνούς συνδετήρες στήριξης: Εντοιχισμός συντηρητή κρασιών Ανοίγετε προς τα έξω τους πλαϊνούς συνδετήρες στήριξης. Αν είναι απαραίτητο, κόβετε και κονταίνετε τον πήχη κάλυψης στο απαραίτητο ύψος. Τοποθετείτε τους δύο πήχεις κάλυψης τον έναν πάνω στον άλλον. Εφαρμόζετε τον συναρμολογημένο πήχη κάλυψης με τέτοιο τρόπο, ώστε να βεβαιωθείτε ακουστικά για την εφαρμογή του. Στερεώνετε τους πλαϊνούς συνδετήρες στήριξης με τις βίδες. 71

72 Εντοιχισμός συντηρητή κρασιών Σε έναν συνδυασμό Side-by-side, οι πήχεις κάλυψης των δύο συσκευών συναρμολογούνται σε έναν πήχη κάλυψης μεγαλύτερου μήκους: Ανοίγετε την πόρτα της συσκευής. Βάζετε τον πείρο (συνοδευτικό εξάρτημα του σετ τοποθέτησης Side-byside) μέχρι τη μέση στον οδηγό του πήχη κάλυψης της συσκευής που βρίσκεται αριστερά. Τοποθετείτε τον δεύτερο πήχη κάλυψης στον πείρο και πιέζετε τους δύο πήχεις μεταξύ τους. Τοποθετείτε τους δύο πήχεις κάλυψης μαζί στην εσοχή εντοιχισμού πάνω από τη συσκευή, μέχρι να εφαρμόσουν. Βιδώνετε τα λαμάκια της λαμαρίνας στερέωσης με τα έπιπλα / τοιχώματα που βρίσκονται δίπλα. Σε έναν συνδυασμό Side-by-side οι συντηρητές μπορούν να στερεωθούν ο καθένας στο τοίχωμα του ντουλαπιού μόνο με την εξωτερική πλευρά. 72

73 Προετοιμασία τοποθέτησης της πρόσοψης επίπλου Ανοίγετε την πόρτα της συσκευής μέχρι το σημείο που σταματά. Εντοιχισμός συντηρητή κρασιών Ξεβιδώνετε από την πόρτα τα βοηθητικά εξαρτήματα ρύθμισης και τους γωνιακούς πήχης. Αφήνετε τους γωνιακούς πήχεις και τις βίδες στην άκρη θα τα χρειαστείτε αργότερα. Αφαιρείτε το καπάκι του διακόπτη επαφής φωτισμού. Κλείνετε την πόρτα της συσκευής. Μετράτε την απόσταση X ανάμεσα στη ράγα ευθυγράμμισης και στην πάνω άκρη της διπλανής πρόσοψης επίπλου. Ξεβιδώνετε τα δύο παξιμάδια στην πόρτα συσκευής και τα τοποθετείτε στο πλάι θα σας χρειαστούν πάλι αργότερα. Τοποθετείτε την πρόσοψη επίπλου που πρόκειται να συναρμολογήσετε, με την εσωτερική πλευρά της προς τα πάνω, σε μια σταθερή επιφάνεια (για να αποφύγετε γρατσουνιές, στρώνετε από κάτω ένα κάλυμμα). 73

74 Εντοιχισμός συντηρητή κρασιών Στερεώνετε το πλαίσιο συναρμολόγησης ψηλά στην πρόσοψη επίπλου με 6 τουλάχιστον βίδες: Μαρκάρετε την απόσταση X στην εσωτερική πλευρά της πρόσοψης επίπλου. Υπολογίζετε και μαρκάρετε επίσης το κέντρο Υ της πρόσοψης επίπλου. Αφαιρείτε το πλαίσιο συναρμολόγησης από την πόρτα της συσκευής, και το εφαρμόζετε ανάλογα με τα μαρκαρίσματα πάνω στην πρόσοψη επίπλου. Ανοίγετε τις οπές Βιδώνετε το πλαίσιο συναρμολόγησης πάνω στην πρόσοψη επίπλου: Στερεώνετε το πλαίσιο συναρμολόγησης σε κάθε σημείο στερέωσης με μια τουλάχιστον βίδα. Το πλαίσιο συναρμολόγησης είναι εξοπλισμένο με έναν μεγάλο αριθμό από τρύπες, για να καλύπτονται διαφορετικές λύσεις από προσόψεις επίπλου. Κατά τη στερέωση του πλαισίου τοποθέτησης, φροντίζετε πάντα να βιδώνετε στο πιο ανθεκτικό υλικό της πόρτας επίπλου! Επιλέγετε γι' αυτό βασικά ένα μήκος βίδας που να είναι μικρότερο από το πάχος της πρόσοψης επίπλου. Βιδώνετε από την εσωτερική πλευρά τη λαβή συσκευής στην πρόσοψη επίπλου. 74

75 Στερέωση και ευθυγράμμιση πρόσοψης επίπλου Εντοιχισμός συντηρητή κρασιών Εφαρμόζετε τους γωνιακούς πήχεις στα προβλεπόμενα ανοίγματα πάνω στο πλαίσιο συναρμολόγησης. Πιέζετε και από τις δύο πλευρές τους γωνιακούς πήχεις στα λευκά πλαστικά πλαίσια και τους βιδώνετε σφιχτά. Βίδες αντικατάστασης θα βρείτε στην πλαστική σακούλα με το γράμμα Ε. Βιδώνετε ελαφρά τα παξιμάδια πάνω στους σπειρωτούς πείρους. Μη σφίγγετε ακόμη τα παξιμάδια! Κλείνετε την πόρτα και ελέγχετε την απόσταση από τις γειτονικές πόρτες επίπλων. Ανοίγετε την πόρτα συσκευής του συντηρητή και κρεμάτε την πρόσοψη επίπλου με το πλαίσιο τοποθέτησης από πάνω στους σπειρωτούς πείρους. Ευθυγραμμίζετε την πόρτα συσκευής ως προς το ύψος πάνω από τους σπειρωτούς πείρους. Ευθυγραμμίζετε την πόρτα συσκευής ως προς το βάθος πάνω από τις υποδοχές στους γωνιακούς πήχεις. Επιπλέον στερεώνετε τους γωνιακούς πήχεις με τις βίδες στη θέση τους. Σφίγγετε τώρα τα πάνω παξιμάδια. Έτσι, η πόρτα της συσκευής σταθεροποιείται. 75

76 Εντοιχισμός συντηρητή κρασιών Στερέωση καλύψεων Τοποθετείτε στις δύο πλευρές της πόρτας του συντηρητή τους πήχεις κάλυψης από πλαστικό, πιέζοντάς τους σταθερά από κάτω προς τα πάνω στο άνοιγμα ανάμεσα στην πόρτα συσκευής και την πόρτα επίπλου. Στερεώνετε στις δύο πλευρές τα συνδετικά για τις καλύψεις σχισμής. Τοποθετείτε τώρα και στις δύο πλευρές τις καλύψεις σχισμής στα άγκιστρα. Σε έναν συνδυασμό Side-by-side αυτοί οι πήχεις κάλυψης πρέπει να τοποθετηθούν μόνο εξωτερικά. 76

77 Εντοιχισμός συντηρητή κρασιών Στερέωση σοβατεπί Μην καλύπτετε τις γρίλιες εξαερισμού στο σοβατεπί. Διαφορετικά ο συντηρητής θα πάθει ζημιά! Κόβετε το σοβατεπί στο απαραίτητο μήκος και ύψος (ανάμεσα στην κάτω άκρη σοβατεπί και στο δάπεδο). Τοποθετείτε στον διακόπτη επαφής φωτισμού το κάλυμμά του. Στερεώνετε το σοβατεπί στον συντηρητή και τοποθετείτε τα συνοδευτικά καλύμματα. 77

78 Εντοιχισμός συντηρητή κρασιών Στερέωση καλυμμάττων πόρτας Τοποθετείτε τον πήχη σοβατεπί στη συσκευή. Μικραίνετε τους πήχεις κάλυψης πόρτας, αν χρειάζεται στο αντίστοιχο πλάτος του ανοίγματος στην πρόσοψη συσκευής. Ένας έξτρα πήχης κάλυψης είναι διαθέσιμος για τον καθορισμό του απαραίτητου μήκους. 78

79 Εντοιχισμός συντηρητή κρασιών Τοποθετείτε τους πήχεις κάλυψης πόρτας στη σχισμή ανάμεσα στην πρόσοψη επίπλου και το γυάλινο ράφι. Μικραίνετε τους μακρύς πήχεις κάλυψης πόρτας για τη δεξιά και αριστερή πλευρά στο απαιτούμενο μήκος X. Τοποθετείτε τους πήχεις κάλυψης πόρτας στη σχισμή ανάμεσα στην πρόσοψη επίπλου και το γυάλινο ράφι. Μικραίνετε τους κοντούς πήχεις κάλυψης πόρτας για πάνω και κάτω στο απαιτούμενο μήκος Υ. 79

80 Εντοιχισμός συντηρητή κρασιών Στερέωση διακλαδωτήρα αέρα Ο διακλαδωτήρας αέρα κάτω στις γρίλιες εξαερισμού διαχωρίζει τον εισερχόμενο αέρα από τον εξερχόμενο αέρα. Εμποδίζει τον θερμό εξερχόμενο αέρα αν εισρεύσει στον συντηρητή και έτσι να προκαλέσει π.χ. βραχυκύκλωμα. Αν είναι απαραίτητο, κόβετε τα τρία μέρη του διακλαδωτήρα αέρα στο σωστό ύψος. Τοποθετείτε πάλι τα κομμάτια αφρολέξ στα πλαϊνά. 80

81 Εντοιχισμός συντηρητή κρασιών Βιδώνετε καλά τον διακλαδωτήρα αέρα με δύο βίδες στο κέντρο της πόρτας συσκευής. 81

82

83 ΟΙΚΙΑΚΕΣ ΣΥΣΚΕΥΕΣ Πλυντήρια-στεγνωτήρια-σιδερωτήρια ρούχων, ηλεκτρικές σκούπες, πλυντήρια πιάτων, ψυγεία, οριζόντιοι καταψύκτες, συντηρητές κρασιών, κουζίνες, εστίες ηλεκτρικές ή αερίου, απορροφητήρες κουζίνας, φούρνοι μικροκυμάτων, φούρνοι ατμού, καφετιέρες. ΕΠΙΠΛΑ ΚΟΥΖΙΝΑΣ Συγκροτήματα επίπλων κουζίνας και όλοι οι τύποι εντοιχιζόμενων ηλεκτρικών συσκευών. ΕΠΑΓΓΕΛΜΑΤΙΚΕΣ ΣΥΣΚΕΥΕΣ Επαγγελματική φροντίδα ιματισμού: πλυντήρια-στεγνωτήρια-σιδερωτήρια. Πλυντήρια πιάτων, πλυντήρια ποτηριών, ειδικά πλυντήρια για καθαρισμό και απολύμανση ιατροτεχνολογικών προϊόντων και σκευών εργαστηρίων. ΑΘΗΝΑ ΚΕΝΤΡΙΚΑ ΓΡΑΦΕΙΑ ΕΚΘΕΣΗ Λεωφ. Μεσογείων Ν. Ψυχικό Fax: (αστική χρέωση πανελλαδικά) (από κινητό) Υποκ/µα Κύπρου: MIELE GALLERY Λεωφ. Γρίβα Διγενή Λευκωσία Τηλ.: (+357) Service: Fax: (+357) (χωρίς χρέωση) Miele & Cie. KG Carl-Miele-Straße Gütersloh Germany

84 KWT 1602 Vi, KWT 1612 Vi el-gr M.-Nr / 00
