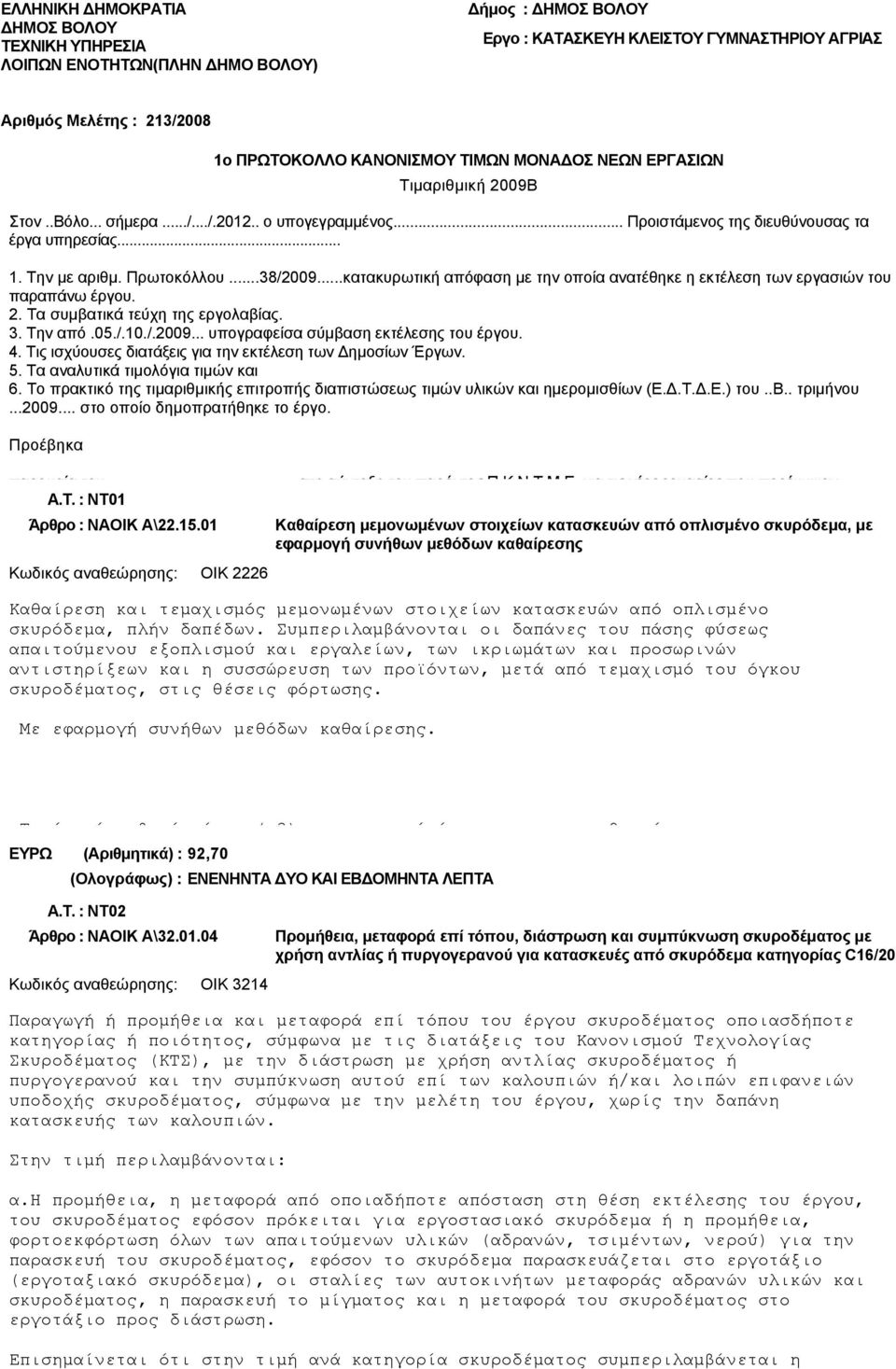

1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΔΗΜΟΣ ΒΟΛΟΥ ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ ΛΟΙΠΩΝ ΕΝΟΤΗΤΩΝ(ΠΛΗΝ ΔΗΜΟ ΒΟΛΟΥ) Δήμος : ΔΗΜΟΣ ΒΟΛΟΥ Εργο : ΚΑΤΑΣΚΕΥΗ ΚΛΕΙΣΤΟΥ ΓΥΜΝΑΣΤΗΡΙΟΥ ΑΓΡΙΑΣ Αριθμός Μελέτης : 213/2008 1ο ΠΡΩΤΟΚΟΛΛΟ ΚΑΝΟΝΙΣΜΟΥ ΤΙΜΩΝ ΜΟΝΑΔΟΣ ΝΕΩΝ ΕΡΓΑΣΙΩΝ Τιμαριθμική 2009Β Στον..Βόλο... σήμερα.../.../ ο υπογεγραμμένος... Προιστάμενος της διευθύνουσας τα έργα υπηρεσίας Την με αριθμ. Πρωτοκόλλου...38/ κατακυρωτική απόφαση με την οποία ανατέθηκε η εκτέλεση των εργασιών του παραπάνω έργου. 2. Τα συμβατικά τεύχη της εργολαβίας. 3. Την από.05./.10./ υπογραφείσα σύμβαση εκτέλεσης του έργου. 4. Τις ισχύουσες διατάξεις για την εκτέλεση των Δημοσίων Έργων. 5. Τα αναλυτικά τιμολόγια τιμών και 6. Το πρακτικό της τιμαριθμικής επιτροπής διαπιστώσεως τιμών υλικών και ημερομισθίων (Ε.Δ.Τ.Δ.Ε.) του..β.. τριμήνου στο οποίο δημοπρατήθηκε το έργο. Προέβηκα παρουσία του..., στη σύνταξη του παρόντος Π.Κ.Ν.Τ.Μ.Ε. για τις νέες εργασίες που προέκυψαν. A.T. : ΝΤ01 Άρθρο : ΝΑΟΙΚ Α\ Κωδικός αναθεώρησης: ΟΙΚ 2226 Καθαίρεση μεμονωμένων στοιχείων κατασκευών από οπλισμένο σκυρόδεμα, με εφαρμογή συνήθων μεθόδων καθαίρεσης Καθαίρεση και τεμαχισμός μεμονωμένων στοιχείων κατασκευών από οπλισμένο σκυρόδεμα, πλήν δαπέδων. Συμπεριλαμβάνονται οι δαπάνες του πάσης φύσεως απαιτούμενου εξοπλισμού και εργαλείων, των ικριωμάτων και προσωρινών αντιστηρίξεων και η συσσώρευση των προϊόντων, μετά από τεμαχισμό του όγκου σκυροδέματος, στις θέσεις φόρτωσης. Με εφαρμογή συνήθων μεθόδων καθαίρεσης. Τιμή ανά κυβικό μέτρο (m3) πραγματικού όγκου προ της καθαιρέσεως. (Αριθμητικά) : 92,70 (Ολογράφως) : ΕΝΕΝΗΝΤΑ ΔΥΟ ΚΑΙ ΕΒΔΟΜΗΝΤΑ ΛΕΠΤΑ A.T. : ΝΤ02 Άρθρο : ΝΑΟΙΚ Α\ Κωδικός αναθεώρησης: ΟΙΚ 3214 Προμήθεια, μεταφορά επί τόπου, διάστρωση και συμπύκνωση σκυροδέματος με χρήση αντλίας ή πυργογερανού για κατασκευές από σκυρόδεμα κατηγορίας C16/20 Παραγωγή ή προμήθεια και μεταφορά επί τόπου του έργου σκυροδέματος οποιασδήποτε κατηγορίας ή ποιότητος, σύμφωνα με τις διατάξεις του Κανονισμού Τεχνολογίας Σκυροδέματος (ΚΤΣ), με την διάστρωση με χρήση αντλίας σκυροδέματος ή πυργογερανού και την συμπύκνωση αυτού επί των καλουπιών ή/και λοιπών επιφανειών υποδοχής σκυροδέματος, σύμφωνα με την μελέτη του έργου, χωρίς την δαπάνη κατασκευής των καλουπιών. Στην τιμή περιλαμβάνονται: α.η προμήθεια, η μεταφορά από οποιαδήποτε απόσταση στη θέση εκτέλεσης του έργου, του σκυροδέματος εφόσον πρόκειται για εργοστασιακό σκυρόδεμα ή η προμήθεια, φορτοεκφόρτωση όλων των απαιτούμενων υλικών (αδρανών, τσιμέντων, νερού) για την παρασκευή του σκυροδέματος, εφόσον το σκυρόδεμα παρασκευάζεται στο εργοτάξιο (εργοταξιακό σκυρόδεμα), οι σταλίες των αυτοκινήτων μεταφοράς αδρανών υλικών και σκυροδέματος, η παρασκευή το μίγματος και η μεταφορά του σκυροδέματος στο εργοτάξιο προς διάστρωση. Επισημαίνεται ότι στην τιμή ανά κατηγορία σκυροδέματος συμπεριλαμβάνεται η

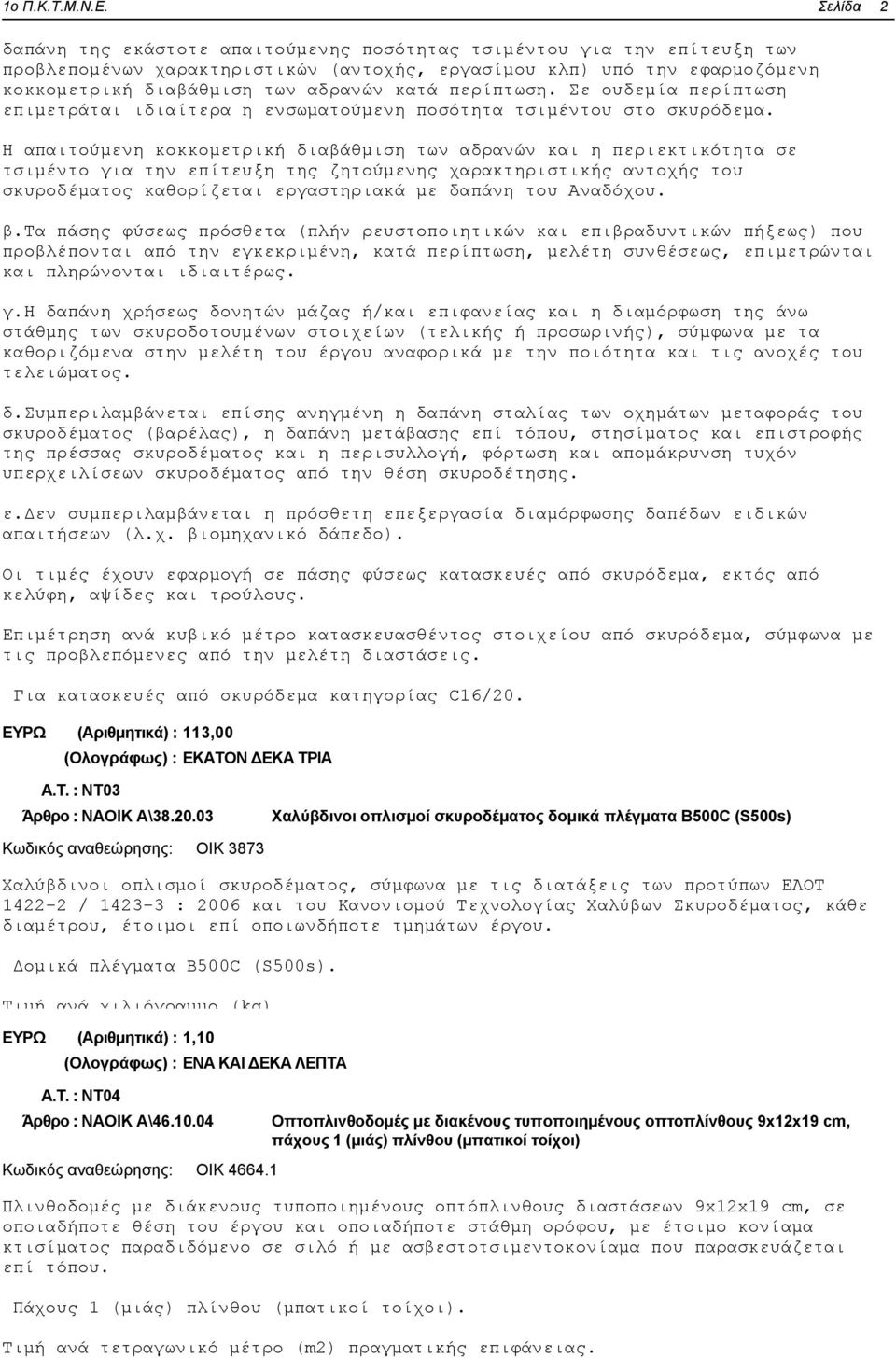

2 Σελίδα 2 δαπάνη της εκάστοτε απαιτούμενης ποσότητας τσιμέντου για την επίτευξη των προβλεπομένων χαρακτηριστικών (αντοχής, εργασίμου κλπ) υπό την εφαρμοζόμενη κοκκομετρική διαβάθμιση των αδρανών κατά περίπτωση. Σε ουδεμία περίπτωση επιμετράται ιδιαίτερα η ενσωματούμενη ποσότητα τσιμέντου στο σκυρόδεμα. Η απαιτούμενη κοκκομετρική διαβάθμιση των αδρανών και η περιεκτικότητα σε τσιμέντο για την επίτευξη της ζητούμενης χαρακτηριστικής αντοχής του σκυροδέματος καθορίζεται εργαστηριακά με δαπάνη του Aναδόχου. β.τα πάσης φύσεως πρόσθετα (πλήν ρευστοποιητικών και επιβραδυντικών πήξεως) που προβλέπονται από την εγκεκριμένη, κατά περίπτωση, μελέτη συνθέσεως, επιμετρώνται και πληρώνονται ιδιαιτέρως. γ.η δαπάνη χρήσεως δονητών μάζας ή/και επιφανείας και η διαμόρφωση της άνω στάθμης των σκυροδοτουμένων στοιχείων (τελικής ή προσωρινής), σύμφωνα με τα καθοριζόμενα στην μελέτη του έργου αναφορικά με την ποιότητα και τις ανοχές του τελειώματος. δ.συμπεριλαμβάνεται επίσης ανηγμένη η δαπάνη σταλίας των οχημάτων μεταφοράς του σκυροδέματος (βαρέλας), η δαπάνη μετάβασης επί τόπου, στησίματος και επιστροφής της πρέσσας σκυροδέματος και η περισυλλογή, φόρτωση και απομάκρυνση τυχόν υπερχειλίσεων σκυροδέματος από την θέση σκυροδέτησης. ε.δεν συμπεριλαμβάνεται η πρόσθετη επεξεργασία διαμόρφωσης δαπέδων ειδικών απαιτήσεων (λ.χ. βιομηχανικό δάπεδο). Οι τιμές έχουν εφαρμογή σε πάσης φύσεως κατασκευές από σκυρόδεμα, εκτός από κελύφη, αψίδες και τρούλους. Επιμέτρηση ανά κυβικό μέτρο κατασκευασθέντος στοιχείου από σκυρόδεμα, σύμφωνα με τις προβλεπόμενες από την μελέτη διαστάσεις. Για κατασκευές από σκυρόδεμα κατηγορίας C16/20. Τιμή ανά (Αριθμητικά) κυβικό : μέτρο 113,00 (m3). (Ολογράφως) : ΕΚΑΤΟΝ ΔΕΚΑ ΤΡΙΑ A.T. : ΝΤ03 Άρθρο : ΝΑΟΙΚ Α\ Χαλύβδινοι οπλισμοί σκυροδέματος δομικά πλέγματα B500C (S500s) Κωδικός αναθεώρησης: ΟΙΚ 3873 Χαλύβδινοι οπλισμοί σκυροδέματος, σύμφωνα με τις διατάξεις των προτύπων ΕΛΟΤ / : 2006 και του Κανονισμού Τεχνολογίας Χαλύβων Σκυροδέματος, κάθε διαμέτρου, έτοιμοι επί οποιωνδήποτε τμημάτων έργου. Δομικά πλέγματα B500C (S500s). Τιμή ανά χιλιόγραμμο (kg). (Αριθμητικά) : 1,10 (Ολογράφως) : ΕΝΑ ΚΑΙ ΔΕΚΑ ΛΕΠΤΑ A.T. : ΝΤ04 Άρθρο : ΝΑΟΙΚ Α\ Κωδικός αναθεώρησης: ΟΙΚ Οπτοπλινθοδομές με διακένους τυποποιημένους οπτοπλίνθους 9x12x19 cm, πάχους 1 (μιάς) πλίνθου (μπατικοί τοίχοι) Πλινθοδομές με διάκενους τυποποιημένους οπτόπλινθους διαστάσεων 9x12x19 cm, σε οποιαδήποτε θέση του έργου και οποιαδήποτε στάθμη ορόφου, με έτοιμο κονίαμα κτισίματος παραδιδόμενο σε σιλό ή με ασβεστοτσιμεντοκονίαμα που παρασκευάζεται επί τόπου. Πάχους 1 (μιάς) πλίνθου (μπατικοί τοίχοι). Τιμή ανά τετραγωνικό μέτρο (m2) πραγματικής επιφάνειας.

3 Σελίδα 3 (Αριθμητικά) : 34,60 (Ολογράφως) : ΤΡΙΑΝΤΑ ΤΕΣΣΕΡΑ ΚΑΙ ΕΞΗΝΤΑ ΛΕΠΤΑ A.T. : ΝΤ05 Άρθρο : ΝΑΟΙΚ Α\ Διαζώματα (σενάζ) από ελαφρά οπλισμένο σκυρόδεμα, γραμμικά μπατικών τοίχων Κωδικός αναθεώρησης: ΟΙΚ 3213 Πλήρης κατασκευή γραμμικού διαζώματος (σενάζ) ή ποδιών ή ανωφλίων τοίχων πληρώσεως με σκυρόδεμα κατηγορίας C16/20 και ελαφρό οπλισμό S500s (μέχρι 4Φ12 με συνδετήρες Φ8/10), διατομής έως 0,06 m2, σε οποιοδήποτε ύψος από το δάπεδο εργασίας. Συμπεριλαμβάνεται η προμήθεια όλων των απαιτουμένων υλικών επί τόπου, οι πλάγιες μεταφορές, τα ικριώματα, η απομείωση και φθορά των υλικών, η πλήρης εργασία κατασκευής και ο καθαρισμός του χώρου από τα πάσης φύσεως υπολείματα της κατασκευής. Στη περίπτωση κατασκευής διαζωμάτων μεγαλύτερης διατομής, η τιμή προσαυξάνεται αναλογικά με βάση το προαναφερόμενο εμβαδόν των 0,06 μ2, και στη περίπτωση προσαυξημένου οπλισμού, κατά την επιπλέον διαφορά του ονομαστικού βάρους τους. Γραμμικά διαζώματα (σενάζ) μπατικών τοίχων. Τιμή ανά τρέχον μέτρο (m). (Αριθμητικά) : 21,20 (Ολογράφως) : ΕΙΚΟΣΙ ΕΝΑ ΚΑΙ ΕΙΚΟΣΙ ΛΕΠΤΑ A.T. : ΝΤ06 Άρθρο : ΝΑΟΙΚ Α\22.02 Καθαίρεση ανωδομών από αργολιθοδομή ή λιθοδομή Κωδικός αναθεώρησης: ΟΙΚ 2204 Καθαίρεση ανωδομών αργολιθοδομής ή πλήρους λιθοδομής πάσης φύσεως σε οποιαδήποτε στάθμη από το δάπεδο εργασίας. Συμπεριλαμβάνονται τα πάσης φύσεως απαιτούμενα ικριώματα και προσωρινές αντιστηρίξεις και η συσσώρευση των προϊόντων στις θέσεις φόρτωσης. Τιμή ανά κυβικό μέτρο (m3) πραγματικού όγκου προ της καθαιρέσεως. (Αριθμητικά) : 33,20 (Ολογράφως) : ΤΡΙΑΝΤΑ ΤΡΙΑ ΚΑΙ ΕΙΚΟΣΙ ΛΕΠΤΑ A.T. : ΝΤ07 Άρθρο : ΝΑΟΙΚ Α\ Υαλόθυρα δρομική ξύλινη με κάσσα δρομική, πλάτους έως 13 cm Κωδικός αναθεώρησης: ΟΙΚ 5436 Κατασκευή υαλόθυρας από ξυλεία τύπου Σουηδίας, πάχους 5 cm μονόφυλη ή πολύφυλη οιωνδήποτε διαστάσεων και σχεδίων με περιθώρια (περβάζια) 2x5,5 cm και στις δύο όψεις και αρμοκάλυπτρα φύλλων (μπινί) 2x5 cm, πλαίσια (τελάρα) θυροφύλλων περαστά 5x11 cm, πλήρη στο κάτω τμήμα, και γενικά ξυλεία, σιδηρικά αναρτήσεως, στερεώσεως και λειτουργίας (εκτός από χωνευτή κλεδαριά και χειρολαβές) και μικροϋλικά καθώς και εργασία κατασκευής, τοποθέτησης και στερέωσης για πλήρη λειτουργία, περιλαμβανομένης και της εργασίας τοποθέτησης χωνευτής κλειδαριάς και χειρολαβών. Με κάσσα δρομική, πλάτους έως 13 cm. (Αριθμητικά) : 199,00 (Ολογράφως) : ΕΚΑΤΟΝ ΕΝΕΝΗΝΤΑ ΕΝΝΕΑ

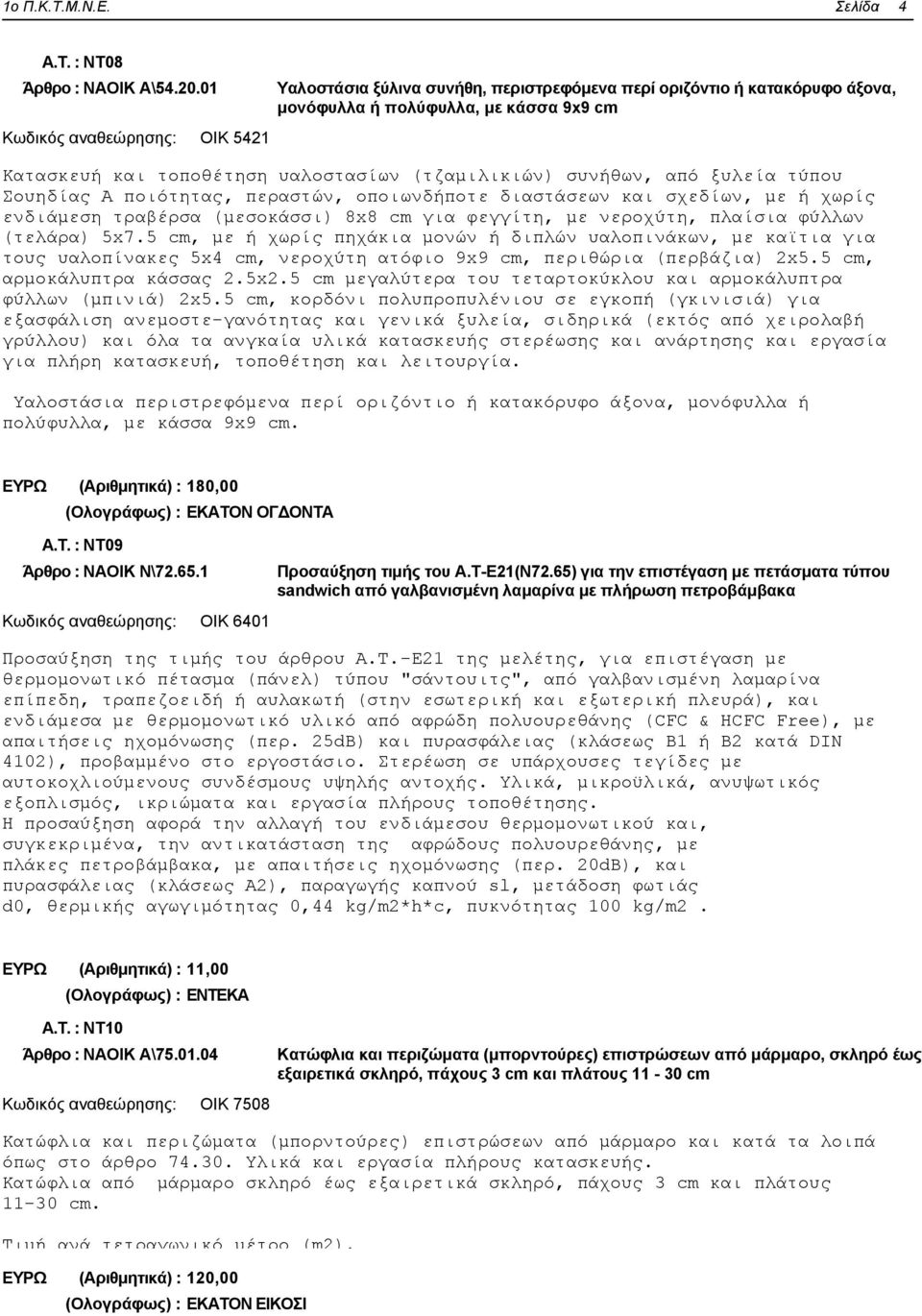

4 Σελίδα 4 A.T. : ΝΤ08 Άρθρο : ΝΑΟΙΚ Α\ Κωδικός αναθεώρησης: ΟΙΚ 5421 Υαλoστάσια ξύλινα συνήθη, περιστρεφόμενα περί οριζόντιο ή κατακόρυφο άξονα, μονόφυλλα ή πολύφυλλα, με κάσσα 9x9 cm Κατασκευή και τοποθέτηση υαλοστασίων (τζαμιλικιών) συνήθων, από ξυλεία τύπου Σουηδίας Α ποιότητας, περαστών, οποιωνδήποτε διαστάσεων και σχεδίων, με ή χωρίς ενδιάμεση τραβέρσα (μεσοκάσσι) 8x8 cm για φεγγίτη, με νεροχύτη, πλαίσια φύλλων (τελάρα) 5x7.5 cm, με ή χωρίς πηχάκια μονών ή διπλών υαλοπινάκων, με καϊτια για τους υαλοπίνακες 5x4 cm, νεροχύτη ατόφιο 9x9 cm, περιθώρια (περβάζια) 2x5.5 cm, αρμοκάλυπτρα κάσσας 2.5x2.5 cm μεγαλύτερα του τεταρτοκύκλου και αρμοκάλυπτρα φύλλων (μπινιά) 2x5.5 cm, κορδόνι πολυπροπυλένιου σε εγκοπή (γκινισιά) για εξασφάλιση ανεμοστε-γανότητας και γενικά ξυλεία, σιδηρικά (εκτός από χειρολαβή γρύλλου) και όλα τα ανγκαία υλικά κατασκευής στερέωσης και ανάρτησης και εργασία για πλήρη κατασκευή, τοποθέτηση και λειτουργία. Υαλοστάσια περιστρεφόμενα περί οριζόντιο ή κατακόρυφο άξονα, μονόφυλλα ή πολύφυλλα, με κάσσα 9x9 cm. (Αριθμητικά) : 180,00 (Ολογράφως) : ΕΚΑΤΟΝ ΟΓΔΟΝΤΑ A.T. : ΝΤ09 Άρθρο : ΝΑΟΙΚ Ν\ Κωδικός αναθεώρησης: ΟΙΚ 6401 Προσαύξηση τιμής του Α.Τ-Ε21(Ν72.65) για την επιστέγαση με πετάσματα τύπου sandwich από γαλβανισμένη λαμαρίνα με πλήρωση πετροβάμβακα Προσαύξηση της τιμής του άρθρου Α.Τ.-Ε21 της μελέτης, για επιστέγαση με θερμομονωτικό πέτασμα (πάνελ) τύπου "σάντουιτς", από γαλβανισμένη λαμαρίνα επίπεδη, τραπεζοειδή ή αυλακωτή (στην εσωτερική και εξωτερική πλευρά), και ενδιάμεσα με θερμομονωτικό υλικό από αφρώδη πολυουρεθάνης (CFC & HCFC Free), με απαιτήσεις ηχομόνωσης (περ. 25dB) και πυρασφάλειας (κλάσεως Β1 ή Β2 κατά DIN 4102), προβαμμένο στο εργοστάσιο. Στερέωση σε υπάρχουσες τεγίδες με αυτοκοχλιούμενους συνδέσμους υψηλής αντοχής. Υλικά, μικροϋλικά, ανυψωτικός εξοπλισμός, ικριώματα και εργασία πλήρους τοποθέτησης. Η προσαύξηση αφορά την αλλαγή του ενδιάμεσου θερμομονωτικού και, συγκεκριμένα, την αντικατάσταση της αφρώδους πολυουρεθάνης, με πλάκες πετροβάμβακα, με απαιτήσεις ηχομόνωσης (περ. 20dΒ), και πυρασφάλειας (κλάσεως Α2), παραγωγής καπνού sl, μετάδοση φωτιάς d0, θερμικής αγωγιμότητας 0,44 kg/m2*h*c, πυκνότητας 100 kg/m2. Τιμή της προσαύξησης ανά τετραγωνικό μέτρο (m2). (Αριθμητικά) : 11,00 (Ολογράφως) : ΕΝΤΕΚΑ A.T. : ΝΤ10 Άρθρο : ΝΑΟΙΚ Α\ Κωδικός αναθεώρησης: ΟΙΚ 7508 Κατώφλια και περιζώματα (μπορντούρες) επιστρώσεων από μάρμαρο, σκληρό έως εξαιρετικά σκληρό, πάχους 3 cm και πλάτους cm Κατώφλια και περιζώματα (μπορντούρες) επιστρώσεων από μάρμαρο και κατά τα λοιπά όπως στο άρθρο Υλικά και εργασία πλήρους κατασκευής. Κατώφλια από μάρμαρο σκληρό έως εξαιρετικά σκληρό, πάχους 3 cm και πλάτους cm. (Αριθμητικά) : 120,00 (Ολογράφως) : ΕΚΑΤΟΝ ΕΙΚΟΣΙ

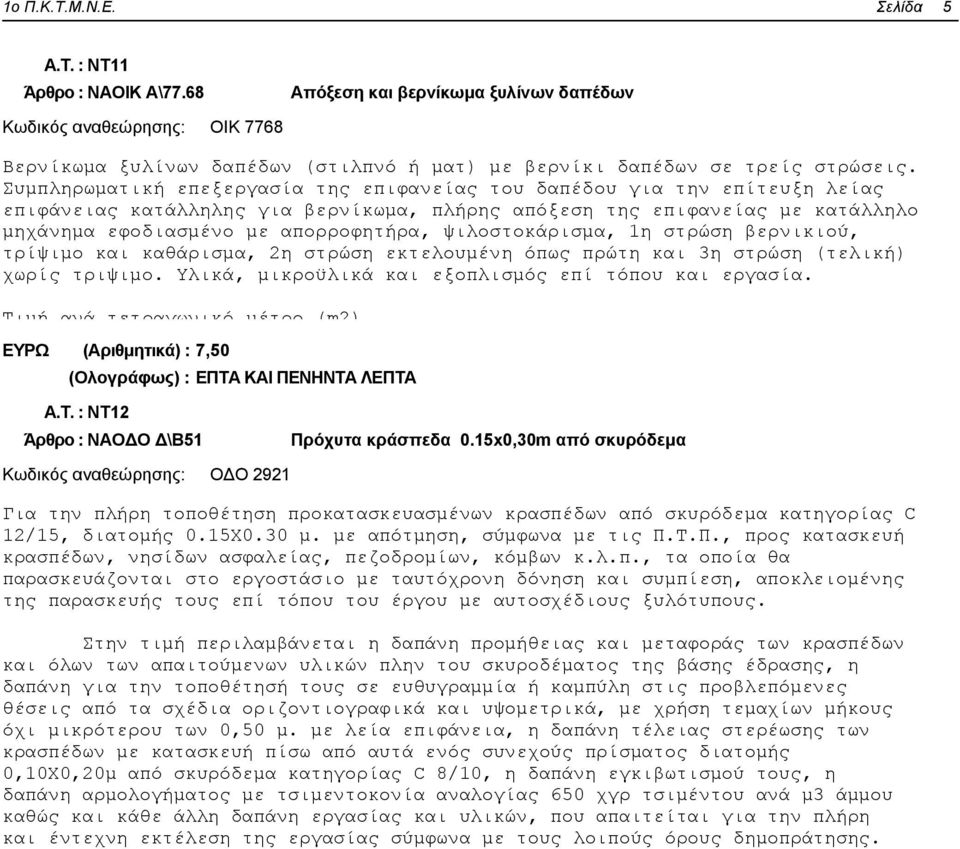

5 Σελίδα 5 A.T. : ΝΤ11 Άρθρο : ΝΑΟΙΚ Α\77.68 Απόξεση και βερνίκωμα ξυλίνων δαπέδων Κωδικός αναθεώρησης: ΟΙΚ 7768 Βερνίκωμα ξυλίνων δαπέδων (στιλπνό ή ματ) με βερνίκι δαπέδων σε τρείς στρώσεις. Συμπληρωματική επεξεργασία της επιφανείας του δαπέδου για την επίτευξη λείας επιφάνειας κατάλληλης για βερνίκωμα, πλήρης απόξεση της επιφανείας με κατάλληλο μηχάνημα εφοδιασμένο με απορροφητήρα, ψιλοστοκάρισμα, 1η στρώση βερνικιού, τρίψιμο και καθάρισμα, 2η στρώση εκτελουμένη όπως πρώτη και 3η στρώση (τελική) χωρίς τριψιμο. Υλικά, μικροϋλικά και εξοπλισμός επί τόπου και εργασία. (Αριθμητικά) : 7,50 (Ολογράφως) : ΕΠΤΑ ΚΑΙ ΠΕΝΗΝΤΑ ΛΕΠΤΑ A.T. : ΝΤ12 Άρθρο : ΝΑΟΔΟ Δ\Β51 Πρόχυτα κράσπεδα 0.15x0,30m από σκυρόδεμα Κωδικός αναθεώρησης: ΟΔΟ 2921 Για την πλήρη τοποθέτηση προκατασκευασμένων κρασπέδων από σκυρόδεμα κατηγορίας C 12/15, διατομής 0.15Χ0.30 μ. με απότμηση, σύμφωνα με τις Π.Τ.Π., προς κατασκευή κρασπέδων, νησίδων ασφαλείας, πεζοδρομίων, κόμβων κ.λ.π., τα οποία θα παρασκευάζονται στο εργοστάσιο με ταυτόχρονη δόνηση και συμπίεση, αποκλειομένης της παρασκευής τους επί τόπου του έργου με αυτοσχέδιους ξυλότυπους. Στην τιμή περιλαμβάνεται η δαπάνη προμήθειας και μεταφοράς των κρασπέδων και όλων των απαιτούμενων υλικών πλην του σκυροδέματος της βάσης έδρασης, η δαπάνη για την τοποθέτησή τους σε ευθυγραμμία ή καμπύλη στις προβλεπόμενες θέσεις από τα σχέδια οριζοντιογραφικά και υψομετρικά, με χρήση τεμαχίων μήκους όχι μικρότερου των 0,50 μ. με λεία επιφάνεια, η δαπάνη τέλειας στερέωσης των κρασπέδων με κατασκευή πίσω από αυτά ενός συνεχούς πρίσματος διατομής 0,10Χ0,20μ από σκυρόδεμα κατηγορίας C 8/10, η δαπάνη εγκιβωτισμού τους, η δαπάνη αρμολογήματος με τσιμεντοκονία αναλογίας 650 χγρ τσιμέντου ανά μ3 άμμου καθώς και κάθε άλλη δαπάνη εργασίας και υλικών, που απαιτείται για την πλήρη και έντεχνη εκτέλεση της εργασίας σύμφωνα με τους λοιπούς όρους δημοπράτησης.

6 Σελίδα 6 Τιμή ανά μέτρο μήκους πλήρως τοποθετημένου κρασπέδου χωρίς τη βάση έδρασής του. (Αριθμητικά) : 7,70 (Ολογράφως) : ΕΠΤΑ ΚΑΙ ΕΒΔΟΜΗΝΤΑ ΛΕΠΤΑ Ο ανάδοχος Οι επιβλέποντες ΝΑΠΟΛΕΩΝ ΠΑΛΑΝΤΖΑΣ ΚΑΙ ΣΙΑ ΕΤΕ " ΗΡΩΝ ΕΤΕ" ΓΙΩΤΑΚΗ ΑΘΑΝΑΣΙΑ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ ΚΕΛΑΪΔΟΠΟΥΛΟΣ ΑΝΑΡΓΥΡΟΣ ΜΗΧΑΝΟΛΟΓΟΣ ΜΗΧΑΝΙΚΟΣ Π.Ε Ο Προιστάμενος ΡΑΦΑΝΙΔΗΣ ΑΝΤΩΝΗΣ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Ο Διευθυντής ΓΙΔΑΡΗΣ ΓΕΩΡΓΙΟΣ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Χρήση Εκδόσεων Νέων Ενιαίων Τιμολογίων την 23 / 06 / 2009 Ημ. Ισχύος Περιγραφή Έκδοσης Κατηγορίες Εργασιών Απόφαση ΦΕΚ Εγκύκλιος Παρατηρήσεις 16/03/2009 Συμπλήρωση της ΝΑΟΔΟ επικαιροποίησης Οδοποιΐας (1η) 04/05/2009 Αναπροσαρμογή και ΝΑΟΙΚ συμπλήρωση Οικοδομικών Δ17α/09/18/ΦΝ437/ Β'/ Δ17α/62/3/ΦΝ437/ Β'/ / / Προσθήκη άρθρων : Τσιμεντοϊστοί ηλεκτροφωτισμού οδών ΦΕΚ 1421Β'/ Διορθώσεις
