ΦΩΤΙΣΤΙΚΑ ΣΩΜΑΤΑ ΑΣΦΑΛΕΙΑΣ

Transcript

1 ΠΕΡΙΕΧΟΜΕΝΑ 1. ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Φωτιστικά σώµατα ασφαλείας µε λειτουργία autotest ιευθυνσιοδοτούµενα φωτιστικά σώµατα ασφαλείας 3 2. ΕΦΑΡΜΟΖΟΜΕΝΑ ΠΡΟΤΥΠΑ 3 3. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 4 4. ΚΑΤΗΓΟΡΙΕΣ ΑΥΤΟΝΟΜΩΝ ΦΩΤΙΣΤΙΚΩΝ ΑΣΦΑΛΕΙΑΣ Φωτιστικά φθορισµού 8 W, 2 x 8 W εσωτερικού χώρου Φωτιστικά φθορισµού 6 W, 2 x 6W εσωτερικού χώρου µικρού βάθους Φωτιστικά φθορισµού 6 W εσωτερικού χώρου Φωτιστικά φθορισµού 6 W εξωτερικού χώρου Φωτιστικά όδευσης και ασφαλείας 6 1

2 1. Γενικά χαρακτηριστικά Τα φωτιστικά ασφαλείας θα τοποθετούνται σε κτίρια όπου απαιτείται εφεδρικός φωτισµός. Ως εκ τούτου, θα πληρούν τα ακόλουθα χαρακτηριστικά: Θα διαθέτουν συνολική διάρκεια αυτονοµίας για 1½ τουλάχιστον ώρα, ενώ για 1 ώρα θα διατηρούν το 100 % ττης ονοµαστικής τους φωτεινότητας. Θα τροφοδοτούνται από επιπλέον εφεδρική πηγή ενέργειας όπως µπαταρίες Ni-Cd, ταχείας σύνδεσης µε δυνατότητα εύκολης αντικατάστασης Θα µπορούν να δεχθούν κατάλληλες ετικέττες σήµανσης προς τις οδεύσεις διαφυγής, µε ευανάγωστες επιγραφές σύµφωνα µε τις διατάξεις του Προεδρικού ιατάγµατος 422/ "Περί συστήµατος σηµατοδοτήσεως ασφαλείας εις τους χώρους εργασίας". Θα είναι κατάλληλα για εσωτερικούς και εξωτερικούς χώρους. Τα φωτιστικά σωµατα ασφαλείας εσωτερικών χώρων θα διαθέτουν δείκτη προστασίας από σκόνη και υγρασία ΙΡ 42, και η µηχανική αντοχή τους σε κρούσεις θα είναι ΙΚ 04 ή ΙΚ 07. Τα φωτιστικά σώµατα ασφαλείας εξωτερικών χώρων θα διαθέτουν αντίστοιχα ΙΡ 44 ή ΙΡ 65 και ΙΚ 07. Ο φωτισµός ασφαλείας θα γίνεται µε λαµπτήρες φθορισµού, ενώ θα διαθέτουν ενδεικτικά LED καλής λειτουργίας του φορτιστή και της τάσης της µπαταρίας, καθώς και του λαµπτήρα µόνιµης λειτουργίας εφόσον υπάρχει, ενώ ταυτόχρονα θα εξασφαλίζουν ελάχιστο φωτισµό σήµανσης όταν το φωτιστικό είναι υπό τάση (χρόνος ζωής LED 12 έτη ή ώρες). Θα έχουν τη δυνατότητα σύνδεσης τηλεχειρισµού, ώστε να διακόπτεται η λειτουργία του φωτιστικού σε περίπτωση ηθεληµένης διακοπής ρεύµατος για λόγους συντήρησης προκειµένου να µη φθείρονται τα στοιχεία του φωτιστικού. Επιπλέον, θα είναι κατάλληλα για χρήση σε εύφλεκτο περιβάλλον και θα είναι κατασκευασµένα µε υλικά ανθεκτικά στην παρουσία φλόγας Φωτιστικά σώµατα ασφαλείας µε λειτουργία autotest Τα φωτιστικά σώµατα ασφαλείας µε αυτόνοµη λειτουργία autotest θα διαθέτουν την δυνατότητα του «αυτοελέγχου», επισηµαίνοτας µε τη βοήθεια LED την κατάσταση των επιµέρους συστατικών τους (λαµπτήρες, µπαταρίες, ηλεκτρονικά µέρη). Οι αυτοέλεγχοι θα πραγµατοποιούνται περιοδικά, σύµφωνα µε τα παρακάτω: Εβδοµαδιαίος έλεγχος, όπου θα επιβεβαιώνεται η οµαλή λειτουργία του ηλεκτρονικού µέρους που επιτρέπει την µετάβαση στην κατάσταση ασφαλείας, καθώς και ο σωστός φωτισµός του λαµπτήρα ασφαλείας. 2

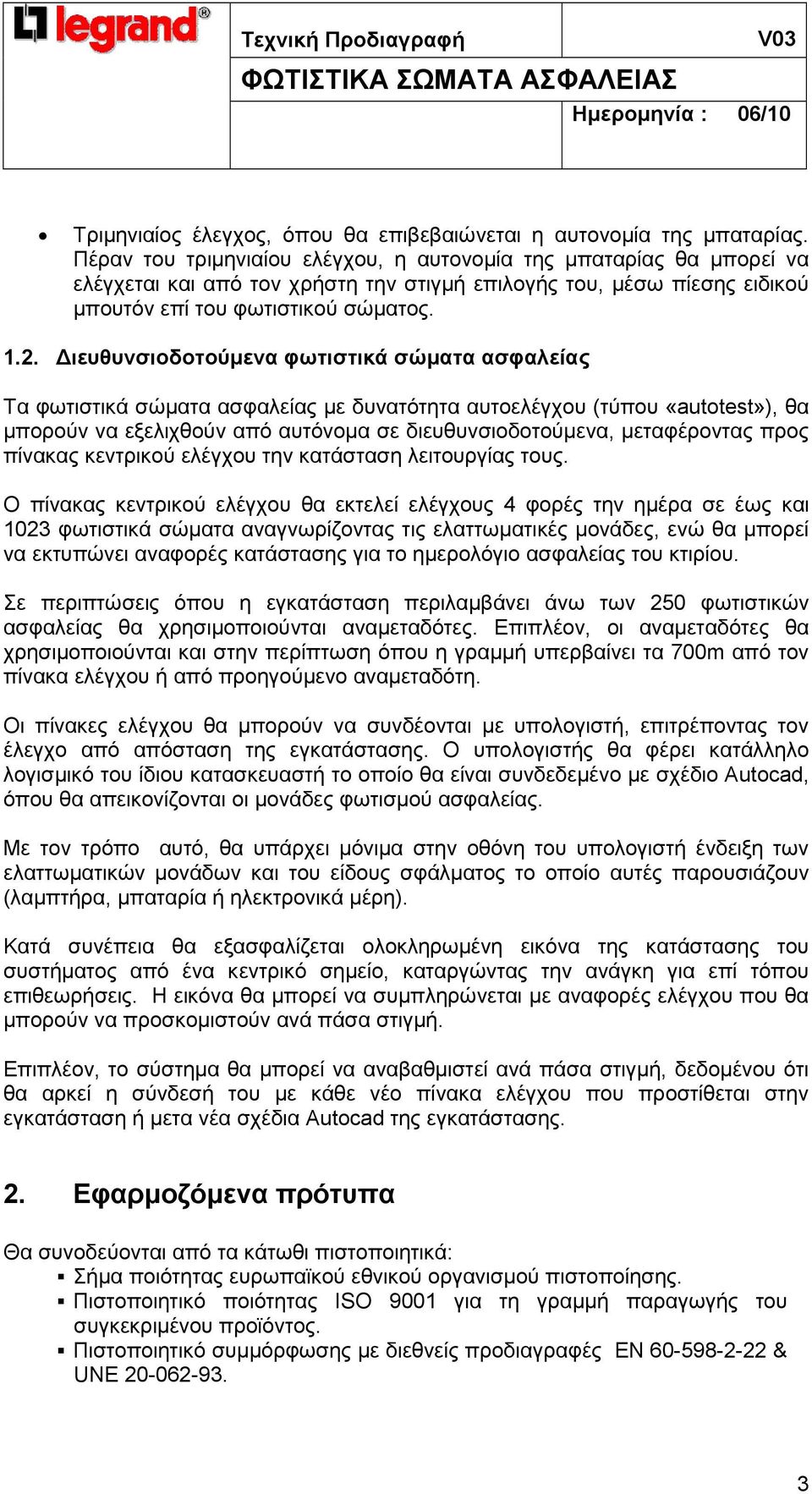

3 Τριµηνιαίος έλεγχος, όπου θα επιβεβαιώνεται η αυτονοµία της µπαταρίας. Πέραν του τριµηνιαίου ελέγχου, η αυτονοµία της µπαταρίας θα µπορεί να ελέγχεται και από τον χρήστη την στιγµή επιλογής του, µέσω πίεσης ειδικού µπουτόν επί του φωτιστικού σώµατος ιευθυνσιοδοτούµενα φωτιστικά σώµατα ασφαλείας Τα φωτιστικά σώµατα ασφαλείας µε δυνατότητα αυτοελέγχου (τύπου «autotest»), θα µπορούν να εξελιχθούν από αυτόνοµα σε διευθυνσιοδοτούµενα, µεταφέροντας προς πίνακας κεντρικού ελέγχου την κατάσταση λειτουργίας τους. Ο πίνακας κεντρικού ελέγχου θα εκτελεί ελέγχους 4 φορές την ηµέρα σε έως και 1023 φωτιστικά σώµατα αναγνωρίζοντας τις ελαττωµατικές µονάδες, ενώ θα µπορεί να εκτυπώνει αναφορές κατάστασης για το ηµερολόγιο ασφαλείας του κτιρίου. Σε περιπτώσεις όπου η εγκατάσταση περιλαµβάνει άνω των 250 φωτιστικών ασφαλείας θα χρησιµοποιούνται αναµεταδότες. Επιπλέον, οι αναµεταδότες θα χρησιµοποιούνται και στην περίπτωση όπου η γραµµή υπερβαίνει τα 700m από τον πίνακα ελέγχου ή από προηγούµενο αναµεταδότη. Οι πίνακες ελέγχου θα µπορούν να συνδέονται µε υπολογιστή, επιτρέποντας τον έλεγχο από απόσταση της εγκατάστασης. Ο υπολογιστής θα φέρει κατάλληλο λογισµικό του ίδιου κατασκευαστή το οποίο θα είναι συνδεδεµένο µε σχέδιο Autocad, όπου θα απεικονίζονται οι µονάδες φωτισµού ασφαλείας. Με τον τρόπο αυτό, θα υπάρχει µόνιµα στην οθόνη του υπολογιστή ένδειξη των ελαττωµατικών µονάδων και του είδους σφάλµατος το οποίο αυτές παρουσιάζουν (λαµπτήρα, µπαταρία ή ηλεκτρονικά µέρη). Κατά συνέπεια θα εξασφαλίζεται ολοκληρωµένη εικόνα της κατάστασης του συστήµατος από ένα κεντρικό σηµείο, καταργώντας την ανάγκη για επί τόπου επιθεωρήσεις. Η εικόνα θα µπορεί να συµπληρώνεται µε αναφορές ελέγχου που θα µπορούν να προσκοµιστούν ανά πάσα στιγµή. Επιπλέον, το σύστηµα θα µπορεί να αναβαθµιστεί ανά πάσα στιγµή, δεδοµένου ότι θα αρκεί η σύνδεσή του µε κάθε νέο πίνακα ελέγχου που προστίθεται στην εγκατάσταση ή µετα νέα σχέδια Autocad της εγκατάστασης. 2. Εφαρµοζόµενα πρότυπα Θα συνοδεύονται από τα κάτωθι πιστοποιητικά: Σήµα ποιότητας ευρωπαϊκού εθνικού οργανισµού πιστοποίησης. Πιστοποιητικό ποιότητας ΙSO 9001 για τη γραµµή παραγωγής του συγκεκριµένου προϊόντος. Πιστοποιητικό συµµόρφωσης µε διεθνείς προδιαγραφές ΕΝ & UNE

4 Σήµα που θα δηλώνει ότι το φωτιστικό ασφαλείας είναι κατάλληλο για απευθείας ανάρτηση σε κανονικά εύφλεκτες επιφάνειες (ΕΝ ). 3. Τεχνικά χαρακτηριστικά Η διάρκεια αυτονοµίας µε διατήρηση του 100 % της ονοµαστικής φωτεινότητας θα είναι 1h, σύµφωνα µε την προδιαγραφή ΕΝ Απόδοση του 100% της ονοµαστικής φωτεινότητας σε 60 sec από τη στιγµή πτώσης δικτύου τάσης (ΕΝ ). Τροφοδοσία: 230 V ~ ± 10 %. Ο χρόνος πλήρους φόρτισης των συσσωρευτών Ni-Cd θα είναι 24 h στα 230 V. Ο µέσος χρόνος λειτουργίας θα είναι 4 έτη ή 800 κύκλοι (φόρτιση εκφόρτιση) σύµφωνα µε προδιαγραφή ΕΝ Κατηγορίες αυτόνοµων φωτιστικών ασφαλείας 4.1. Φωτιστικά φθορισµού 8 W, 2 x 8 W εσωτερικού χώρου Θα είναι φωτιστικά σώµατα κατάλληλα για τοποθέτηση σε εσωτερικό χώρο, µε δείκτη προστασίας ΙΡ 42 και αντοχή στην κρούση ΙΚ 07. Θα µπορούν να τοποθετηθούν επίτοιχα, ηµιεντοιχισµένα ή πλήρως εντοιχισµένα. Σε περίπτωση ηµιεντοιχισµού ή πλήρους εντοιχισµού, θα µπορούν να χρησιµοποιηθούν πλαίσια της ίδιας σειράς διαθέσιµα σε 3 χρωµατικές αποχρώσεις, για άψογο αισθητικό αποτέλεσµα. Επιπλέον θα µπορούν να δεχτούν πρισµατικό κάλυµµα, να αναρτηθούν από βραχίονα είτε στην οροφή είτε σε τοίχο Ο φωτισµός σήµανσης θα γίνεται µε 2 πορτοκαλί ενδεικτικά λειτουργίας υψηλής φωτεινότητας, ενώ όταν δεν υπάρχει φωτισµός σήµανσης θα υπάρχει πράσινο ενδεικτικό. Θα είναι διαθέσιµα επιπλέον και ως φωτιστικά σώµατα µε λειτουργία autotest, µετατρέψιµα σε διευθυνσιοδοτούµενα για κεντρικό έλεγχο της εγκατάστασης. Στα φωτιστικά µε λειτουργία autotest, τα αποτελέσµατα των ελέγχων θα εµφανίζονται µε 2 led στη βάση τους. Θα είναι διαθέσιµα στους 2 παρακάτω τύπους: A. Μη συνεχούς λειτουργίας 8 W 4

5 Θα περιλαµβάνουν ένα µόνο λαµπτήρα, ο οποίος θα λειτουργεί µόνο σε περίπτωση διακοπής ρεύµατος. Θα µπορούν να δώσουν φωτεινότητα έως 345 lm. B. ιπλής λειτουργίας 2 x 8W Θα περιλαµβάνουν δύο λαµπτήρες, ο 1 ος θα λειτουργεί όταν υπάρχει τάση και ο 2 ος θα λειτουργεί µόνο σε περίπτωση διακοπής ρεύµατος. Θα µπορούν να δώσουν φωτεινότητα 200 lm. Θα είναι ενδεικτικού τύπου Legrand G Φωτιστικά φθορισµού 6 W, 2 x 6W εσωτερικού χώρου µικρού βάθους Θα είναι φωτιστικά σώµατα κατάλληλα για τοποθέτηση σε εσωτερικό χώρο, µε δείκτη προστασίας ΙΡ 42 και αντοχή στην κρούση ΙΚ 07. Στην ίδια σειρά θα περιλαµβάνεται και προϊόν µε µπαατρίες Ni-MH, υψηλής θερµοκρασίας και φιλικό προς το περιβάλλον. Θα µπορούν να τοποθετηθούν επίτοιχα ή πλήρως εντοιχισµένα µε πολύ απλό τρόπο λόγω του πολύ µικρού τους βάθους. Σε περίπτωση επίτοιχης τοποθέτησης θα µπορούν να χρησιµοποιηθούν επιπλέον ορθογώνια ή στρογγυλά καλύµµατα, ενώ κατά τον πλήρη εντοιχισµό θα χρησιπµοποιούνται πλαίσια της ίδιας σειράς για άψογο αισθητικό αποτέλεσµα. Επιπλέον θα µπορούν να δεχτούν πινακίδα σήµανσης 2 όψεων, η οποία θα φέρει κατάλληλη ετικέττα σήµανσης. Ο φωτισµός σήµανσης θα γίνεται µε 1 πράσινο ενδεικτικό λειτουργίας υψηλής φωτεινότητας, που όταν σβήνει σηµαίνεια απουσία τάσης ή ότι οι µπαταρίες δεν φορτίζουν. Θα είναι διαθέσιµα επιπλέον και ως φωτιστικά σώµατα µε λειτουργία autotest, µετατρέψιµα σε διευθυνσιοδοτούµενα για κεντρικό έλεγχο της εγκατάστασης. Στα φωτιστικά µε λειτουργία autotest, τα αποτελέσµατα των ελέγχων θα εµφανίζονται µε 2 led στη βάση τους. Θα είναι διαθέσιµα στους 2 παρακάτω τύπους: A. Μη συνεχούς λειτουργίας 6 W Θα περιλαµβάνουν ένα µόνο λαµπτήρα, ο οποίος θα λειτουργεί µόνο σε περίπτωση διακοπής ρεύµατος. Θα µπορούν να δώσουν φωτεινότητα έως 200 lm. B. ιπλής λειτουργίας 2 x 6W 5

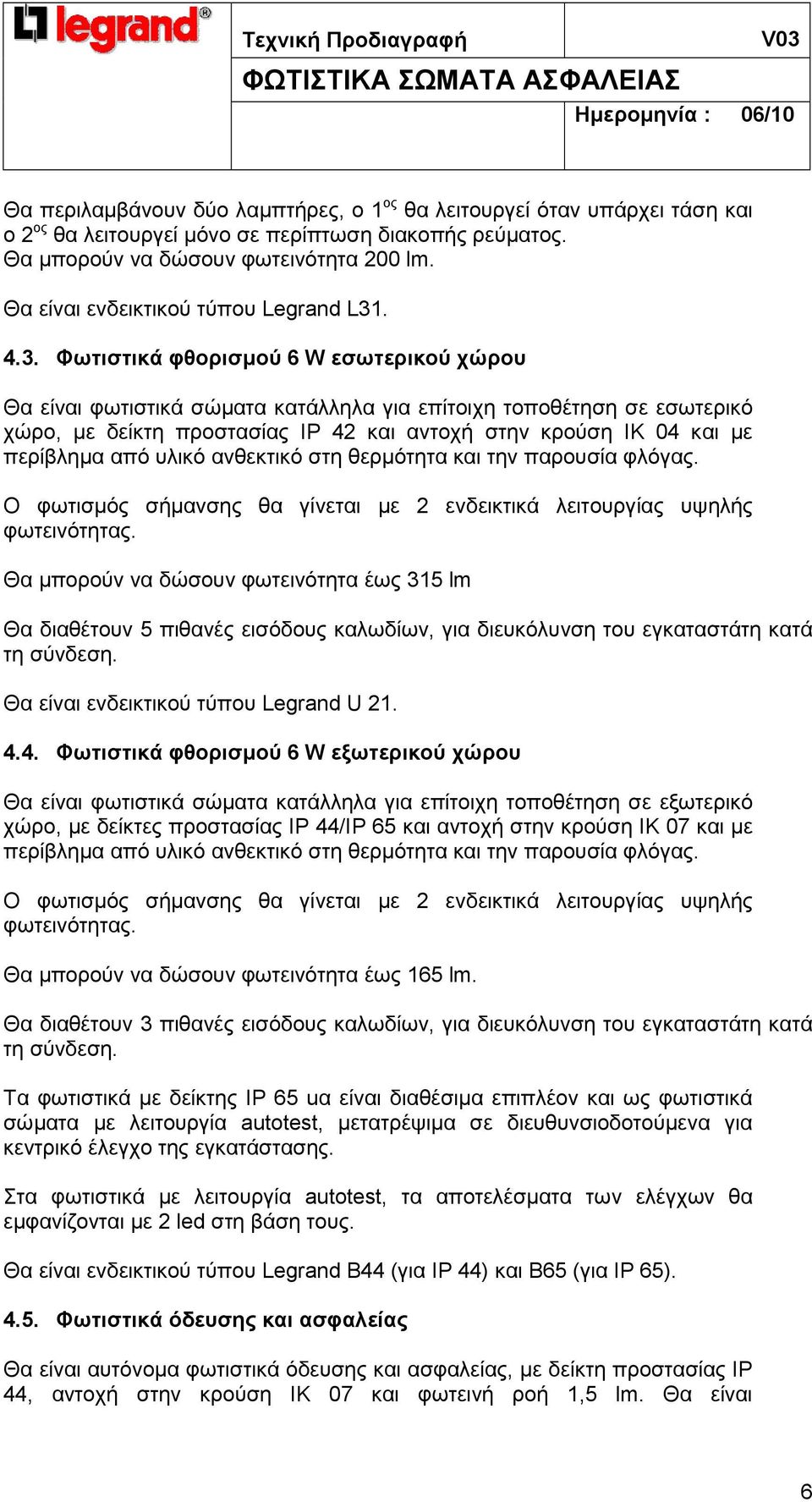

6 Θα περιλαµβάνουν δύο λαµπτήρες, ο 1 ος θα λειτουργεί όταν υπάρχει τάση και ο 2 ος θα λειτουργεί µόνο σε περίπτωση διακοπής ρεύµατος. Θα µπορούν να δώσουν φωτεινότητα 200 lm. Θα είναι ενδεικτικού τύπου Legrand L Φωτιστικά φθορισµού 6 W εσωτερικού χώρου Θα είναι φωτιστικά σώµατα κατάλληλα για επίτοιχη τοποθέτηση σε εσωτερικό χώρο, µε δείκτη προστασίας ΙΡ 42 και αντοχή στην κρούση ΙΚ 04 και µε περίβληµα από υλικό ανθεκτικό στη θερµότητα και την παρουσία φλόγας. Ο φωτισµός σήµανσης θα γίνεται µε 2 ενδεικτικά λειτουργίας υψηλής φωτεινότητας. Θα µπορούν να δώσουν φωτεινότητα έως 315 lm Θα διαθέτουν 5 πιθανές εισόδους καλωδίων, για διευκόλυνση του εγκαταστάτη κατά τη σύνδεση. Θα είναι ενδεικτικού τύπου Legrand U Φωτιστικά φθορισµού 6 W εξωτερικού χώρου Θα είναι φωτιστικά σώµατα κατάλληλα για επίτοιχη τοποθέτηση σε εξωτερικό χώρο, µε δείκτες προστασίας ΙΡ 44/ΙΡ 65 και αντοχή στην κρούση ΙΚ 07 και µε περίβληµα από υλικό ανθεκτικό στη θερµότητα και την παρουσία φλόγας. Ο φωτισµός σήµανσης θα γίνεται µε 2 ενδεικτικά λειτουργίας υψηλής φωτεινότητας. Θα µπορούν να δώσουν φωτεινότητα έως 165 lm. Θα διαθέτουν 3 πιθανές εισόδους καλωδίων, για διευκόλυνση του εγκαταστάτη κατά τη σύνδεση. Τα φωτιστικά µε δείκτης IP 65 uα είναι διαθέσιµα επιπλέον και ως φωτιστικά σώµατα µε λειτουργία autotest, µετατρέψιµα σε διευθυνσιοδοτούµενα για κεντρικό έλεγχο της εγκατάστασης. Στα φωτιστικά µε λειτουργία autotest, τα αποτελέσµατα των ελέγχων θα εµφανίζονται µε 2 led στη βάση τους. Θα είναι ενδεικτικού τύπου Legrand Β44 (για ΙΡ 44) και Β65 (για ΙΡ 65) Φωτιστικά όδευσης και ασφαλείας Θα είναι αυτόνοµα φωτιστικά όδευσης και ασφαλείας, µε δείκτη προστασίας ΙΡ 44, αντοχή στην κρούση ΙΚ 07 και φωτεινή ροή 1,5 lm. Θα είναι 6

7 κατασκευασµένα από zamak χρώµατος αλουµινίου, και θα διαθέτουν ακροδέκτες για 2 καλώδια των 1,5 mm 2. Θα µπορούν να εντοιχιστούν µε κατάλληλο κουτί του ίδιου κατασκευαστή, το οποίο θα δέχεται 8 καλώδια των 1,5mm 2, ή σε κοινό κουτί εντοιχισµού στο οποίο θα προστίθεται πλαίσιο του ίδιου κατασκευαστή για άψογο αισθητικό αποτέλεσµα. Ο φωτισµός όδευσης θα γίνεται περιφερειακά ή µπροστά, σε 5 χρώµατα,. µε leds υψηλής φωτεινότητας και µεγάλης διάρκειας ζωής, ενώ ο φωτισµός ασφαλείας θα είναι σε λευκό χρώµα. Θα είναι ενδεικτικού τύπου Legrand Lipso. 7
