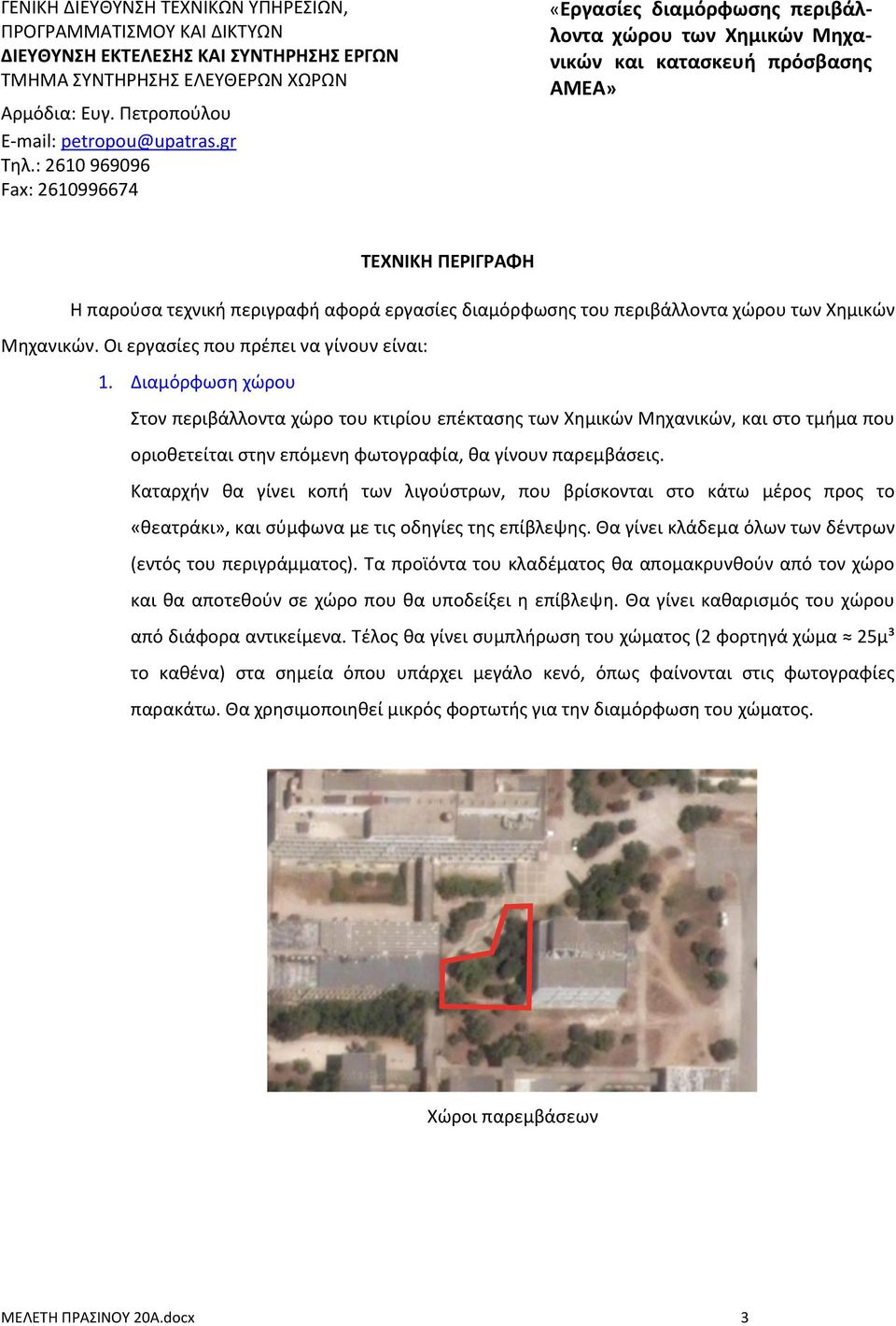

1 «Εργασίες διαμόρφωσης περιβάλ- ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ, ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΚΑΙ ΔΙΚΤΥΩΝ ΔΙΕΥΘΥΝΣΗ ΕΚΤΕΛΕΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ ΕΡΓΩΝ ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ ΕΛΕΥΘΕΡΩΝ ΧΩΡΩΝ λοντα χώρου των Χημικών Μηχανικών και κατασκευή πρόσβασης ΑΜΕΑ» Αρμόδια: Τηλ.: Fax: ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Η παρούσα τεχνική περιγραφή αφορά εργασίες διαμόρφωσης του περιβάλλοντα χώρου των Χημικών Μηχανικών. Οι εργασίες που πρέπει να γίνουν είναι: 1. Διαμόρφωση χώρου Στον περιβάλλοντα χώρο του κτιρίου επέκτασης των Χημικών Μηχανικών, και στο τμήμα που οριοθετείται στην επόμενη φωτογραφία, θα γίνουν παρεμβάσεις. Καταρχήν θα γίνει κοπή των λιγούστρων, που βρίσκονται στο κάτω μέρος προς το «θεατράκι», και σύμφωνα με τις οδηγίες της επίβλεψης. Θα γίνει κλάδεμα όλων των δέντρων (εντός του περιγράμματος). Τα προϊόντα του κλαδέματος θα απομακρυνθούν από τον χώρο και θα αποτεθούν σε χώρο που θα υποδείξει η επίβλεψη. Θα γίνει καθαρισμός του χώρου από διάφορα αντικείμενα. Τέλος θα γίνει συμπλήρωση του χώματος (2 φορτηγά χώμα 25μ³ το καθένα) στα σημεία όπου υπάρχει μεγάλο κενό, όπως φαίνονται στις φωτογραφίες παρακάτω. Θα χρησιμοποιηθεί μικρός φορτωτής για την διαμόρφωση του χώματος. Χώροι παρεμβάσεων ΜΕΛΕΤΗ ΠΡΑΣΙΝΟΥ 20Α.docx 3

: 2610 969096 Fax: 2610996674 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Η παρούσα τεχνική περιγραφή αφορά εργασίες διαμόρφωσης του περιβάλλοντα χώρου των Χημικών Μηχανικών. Οι εργασίες που πρέπει να γίνουν είναι: 1.

2 Υφιστάμενη κατάσταση Αφού γίνει η διάστρωση του χώματος, θα τοποθετηθούν πλάκες πεζοδρομίου, όπως φαίνεται στο σχέδιο της προτεινόμενης κατάστασης. Οι πλάκες θα είναι χρώματος κίτρινου, διαστάσεων 40Χ40 και σε σχέδιο επιλογής της Υπηρεσίας. Θα τοποθετηθούν δύο παγκάκια εξωτερικού χώρου, μετά τραπεζιού (τραπεζοπάγκος), συνολικών διαστάσεων 1,50 2,00 μ. (μήκος) Χ 1,50μ. (πλάτος) Χ 0,75μ. (ύψος) το καθένα. Η ξυλεία θα είναι από Πεύκη Αρκτικού Κύκλου ( Σουηδική) πλαναρισμένη από όλες τις μεριές με στρογγυλεμένες τις ακμές και θα έχει μια επίστρωση με ειδικό μυκητοκτόνο συντηρητικό και δύο στρώσεις βερνίκι θαλάσσης. Τα μεταλλικά στοιχεία καθώς και τα ξύλινα θα είναι εξολοκλήρου βαμμένα με ηλεκτροστατική βαφή υγρής μορφής τελευταίας γενιάς, δίνοντας μεγάλη διάρκεια ζωής στην βαφή. Ακόμα τα χρώματα που θα χρησιμοποιηθούν θα είναι υδροδιαλυτά, μη τοξικά και μη αναφλέξιμα σύμφωνα με τις προδιαγραφές της Ευρωπαϊκής Ενωσης. Το χρώμα θα είναι επιλογής της Υπηρεσίας. Οι μεταλλικές βάσεις πάκτωσης θα είναι κατασκευασμένες από χαλυδοέλασμα St-37, γαλβανισμένο εν θερμώ για αντοχή στην διάβρωση από την υγρασία και τις καιρικές συνθήκες. Τα ξύλινα πόδια θα είναι τέσσερα, ενώ θα υπάρχουν ξύλινοι χιαστοί (2 τεμάχια), οι οποίοι προστατεύουν τον τραπεζόπαγκο, από τυχόν πλάγιες καταπονήσεις. ΜΕΛΕΤΗ ΠΡΑΣΙΝΟΥ 20Α.docx 4

Θα τοποθετηθούν δύο παγκάκια εξωτερικού χώρου, μετά τραπεζιού (τραπεζοπάγκος), συνολικών διαστάσεων 1,50 2,00 μ. (μήκος) Χ 1,50μ. (πλάτος) Χ 0,75μ. (ύψος) το καθένα.

3 Προτεινόμενη κατάσταση 2. Προμήθεια και τοποθέτηση παγκακιών Θα προμηθευτούν και θα τοποθετηθούν έξι (6) ξύλινα παγκάκια, σε θέσεις που θα υποδειχθούν από την επίβλεψη και τους υπεύθυνους του Τμήματος Χημικών Μηχανικών. Τα παγκάκια θα είναι διαστάσεων 1,60 2,0μ. (μήκος), 0,60 0,70μ. (πλάτος). Το κάθε παγκάκι θα αποτελείται από δύο (2) μεταλλικές βάσεις, και πέντε (5) ξύλινους δοκούς για το κάθισμα και την πλάτη. Η διατομή των ξύλινων δοκών θα είναι 90Χ40mm περίπου. Η πλάτη του παγκακιού θα είναι κατασκευασμένη με κλίση, έτσι ώστε να προσφέρεται μεγαλύτερη ανάπαυση. Η ξυλεία που θα χρησιμοποιηθεί (πεύκη) θα είναι σύμφωνα με το ΕΝ 351, υλοτομημένη σύμφωνα με το DIN1052, που ικανοποιεί τις συνθήκες καταλληλότητας του DIN Το στάδιο ξήρανσης θα είναι 8 12%. Οι μεταλλικές βάσεις θα κατασκευαστούν από χαλυβδοέλασμα μορφής UPN 50x25mm μήκους 80mm περίπου και χαλυβδοσωλήνα St-37 διατομής Φ80. Οι μεταλλικές βάσεις θα πακτωθούν στο έδαφος με κατάλληλα υλικά. Τα μεταλλικά στοιχεία που θα χρησιμοποιηθούν για την κατασκευή (κοχλίες) θα είναι από μαλακό χάλυβα St-37 γαλβανισμένο. Η βαφή θα είναι ελαστική λάκα εξωτερικής χρήσης, με εξαιρετική αντοχή στο νερό, ήλιο και τις απότομες αλλαγές θερμοκρασίας. Πριν από την βαφή θα εμβαπτιστούν τα ξύλα σε ισχυρό μυκητοκτόνο συντήρησης ξύλων για την προστασία από μύκητες, σαράκια και θαμπώματα. Τέλος, θα περαστεί ένα αδιάβροχο βερνίκι για προστασία από την ηλιακή ακτινοβολία. Το σχέδιο του παγκακιού θα επιλεγεί από την επίβλεψη. ΜΕΛΕΤΗ ΠΡΑΣΙΝΟΥ 20Α.docx 5

Τα παγκάκια θα είναι διαστάσεων 1,60 2,0μ. (μήκος), 0,60 0,70μ. (πλάτος). Το κάθε παγκάκι θα αποτελείται από δύο (2) μεταλλικές βάσεις, και πέντε (5) ξύλινους δοκούς για το κάθισμα και την πλάτη.

4 3. Κατασκευή ράμπας (Σημείωση: Η τεχνική περιγραφή της ράμπας, συντάχθηκε από την Διεύθυνση Προγραμματισμού & Μελετών). Θα κατασκευαστεί ράμπα για την διευκόλυνση της πρόσβασης ατόμων με ειδικές ανάγκες. Οι εργασίες που θα γίνουν είναι οι εξής: Διαμόρφωση με μηχανικά μέσα χωμάτινου δρόμου, πλάτους 3,60μ., όπως στο σχέδιο φαίνεται, για την διευκόλυνση πρόσβασης αυτοκινήτου στην δυτική είσοδο του κτιρίου. Στον δρόμο ανατολικά του κτιρίου (στην πλευρά προς το κτίριο των Πολιτικών Μηχανικών), θα κατασκευαστεί ράμπα, η οποία θα καλύπτει την υψομετρική διαφορά του κρασπέδου με μέγιστη επιτρεπόμενη κλίση 5% και πλάτους 3,60μ. Ο διάδρομος πεζοδρόμιο στη δυτική πλευρά του κτιρίου να διαστρωθεί με ειδικό υλικό προπαρασκευασμένο αυτοεπιπεδούμενο κονίαμα με βάση τσιμέντου και χαλαζιακά αδρανή, ενισχυμένο με πολυμερή σε μορφή σκόνης τύπου VIMAFLOOR, σε πάχος 5mm, ώστε να λειανθεί η επιφάνεια του πεζοδρομίου. Στα σημεία πεζοδρομίου- δρόμου και πεζοδρομίου εισόδου του κτιρίου, να διαμορφωθούν ράμπες για να καλύψουν τυχούσα υψομετρική διαφορά πεζοδρομίου και χωματόδρομου και την υψομετρική διαφορά της εισόδου. Η τελική επιφάνεια θα διαστρωθεί με σιλικονούχο αδιαβροχοποιητικό επιφανειών τύπου PS-21 της ISOMAT. Η πρόσβαση του δρόμου προς το κτίριο, θα σημανθεί με δύο πινακίδες απαγόρευσης στάθμευσης. Επίσης θα τοποθετηθούν δύο πινακίδες απαγόρευσης στάθμευσης, στην ανατολική είσοδο του κεντρικού κτιρίου του τμήματος. Το υλικό κατασκευής του φύλλου όπου αναγράφεται το μήνυμα, είναι από επίπεδα φύλλα κράματος αλουμινίου τύπου AlMg2, πάχους 3mm. Η εμπρόσθια όψη καλύπτεται πλήρως από ανακλαστική μεμβράνη, που φέρει το περιεχόμενο. Οι πινακίδες θα είναι μικρού μεγέθους σύμφωνα με τις προδιαγραφές, τοποθετημένες επί σιδηροσωλήνα γαλβανισμένου πάοχυς 3mm και συνολικού ύψους 3,30m, πακτωμένου επί του εδάφους με μπετόν σε βάθος τουλάχιστον 0,60m. Οι πινακίδες αλουμινίου θα είναι αντανακλαστικές. ΓΕΝΙΚΟΙ ΟΡΟΙ Ο ανάδοχος θα πρέπει να ενημερωθεί για τις τυχόν ιδιαιτερότητες κάθε χώρου προτού προχωρήσει στην εκτέλεση των εργασιών του. Οφείλει να σεβαστεί τον κάθε χώρο και να μην προκαλέσει φθορές ή σκουπίδια. Εάν κατά την εκτέλεση των εργασιών προκληθούν φθορές ή δυσλειτουργίες, ο ανάδοχος είναι υποχρεωμένος να αποκαταστήσει τις οποιεσδήποτε φθορές / δυσλειτουργίες έχει προκαλέσει. ΜΕΛΕΤΗ ΠΡΑΣΙΝΟΥ 20Α.docx 6

, όπως στο σχέδιο φαίνεται, για την διευκόλυνση πρόσβασης αυτοκινήτου στην δυτική είσοδο του κτιρίου.

5 Όλες οι εργασίες θα εκτελεσθούν σύμφωνα με αναλυτικές οδηγίες της επίβλεψης. Οι εργασίες κατασκευής της ράμπας, θα παραδοθούν σε πλήρη λειτουργία, περιλαμβάνουν δε, κάθε εργασία, υλικά και μικρουλικά που απαιτούνται, ακόμη και αν αυτά δεν αναφέρονται αναλυτικά. Η παρούσα Τεχνική Περιγραφή και ο Πίνακας Προϋπολογισμού έχει θέση Πίνακα Εργασιών. Ο Ανάδοχος θα απομακρύνει κάθε άχρηστο και επικίνδυνο υλικό από το χώρο επέμβασής του αλλά και από τους γειτονικούς χώρους που πιθανά οι εργασίες του έχουν επηρεάσει. Η προθεσμία περαίωσης των εργασιών ορίζεται σε είκοσι (20) ημερολογιακές ημέρες από την ανάθεση. Η Συντάξασα Πάτρα 22/10/2015 Η αναπληρώτρια Προϊσταμένη του Τμήματος Συντήρησης Ελεύθερων Χώρων ΜΕΛΕΤΗ ΠΡΑΣΙΝΟΥ 20Α.docx 7
