Έγχυτο, ινοπλισμένο, τσιμεντοειδές κονίαμα τεχνολογίας SCC, για επισκευές δαπέδων και δομικών στοιχείων σκυροδέματος

Transcript

1 Φύλλο Ιδιοτήτων Προϊόντος Έκδοση: 03/04/2013 Κωδικός: Sika MonoTop -634 Έγχυτο, ινοπλισμένο, τσιμεντοειδές κονίαμα τεχνολογίας SCC, για επισκευές δαπέδων και δομικών στοιχείων σκυροδέματος Περιγραφή Προϊόντος Εφαρμογές Το Sika MonoTop -634 είναι ενός συστατικού, έγχυτο τσιμεντοειδούς βάσης κονίαμα, τροποποιημένο με πολυμερή, τεχνολογίας SCC, τόσο για την αποκατάσταση απφλοιώσεων σε βιομηχανικά δάπεδα, όσο και για την κατασκευή στρώσεων ισοσταθμιών με αύξηση του πάχους σε κατασκευές σκυροδέματος. Η συνεκτικότητα του κονιάματος ρυθμίζεται με την αλλαγή του νερού ανάμιξης, σύμφωνα με τις αναγραφόμενες οδηγίες. Το Sika MonoTop -634 χρησιμοποιείται εσωτερικά και εξωτερικά τόσο για την αποκατάσταση των απφλοιώσεων σε δάπεδα και πλάκες σκυροδέματος, όσο και για εφαρμογές όπου απαιτούνται επιπλέον επιστρώσεις με χύτευση σε καλούπια. Κατάλληλο για εργασίες επισκευών (Αρχή 3, Μέθοδοι 3.1 & 3.2 του ΕΝ ). Επισκευή θρυμματισμένου και κατεστραμμένου σκυροδέματος σε κτιριακές εφαρμογές, γέφυρες και έργα υποδομής. Κατάλληλο για δομητικές ενισχύσεις (Αρχή 4, Μέθοδος 4 του ΕΝ ). Αύξηση της φέρουσας ικανότητας της κατασκευής σκυροδέματος με προσθήκη κονιάματος. Κατάλληλο για διατήρηση ή αποκατάσταση παθητικότητας (Αρχή 7, Μέθοδος 7.1 και 7.2 του ΕΝ ). Αύξηση επικάλυψης με επιπλέον κονίαμα και αντικατάσταση μολυσμένου ή ενανθρακωμένου σκυροδέματος. Χαρακτηριστικά / Πλεονεκτήματα Μεγάλο πάχος σε μία στρώση Αυτοσυμπυκνούμενο κονίαμα (Τεχνολογίας SCC) Ευκολία ανάμιξης και εφαρμογής Υψηλής μηχανικής αντοχής έναντι απότριψης Πολύ καλής εργασιμότητα Αντισταθμιστής συρρίκνωσης Δεν απαιτείται περιορισμός της ελεύθερης επιφάνειας επισκευής Δοκιμές Εγκρίσεις/ Πρότυπα Το Sika MonoTop -634 εκπληρώνει τις απαιτήσεις απόδοσης που σχετίζονται με το Πρότυπα του ΕΛΟΤ ΕΝ 1504 (Κλάση R4) και του EN Χαρακτηριστικά Προϊόντος Μορφή Εμφάνιση / Χρώμα Συσκευασία Σκόνη, γκρι ανοιχτό Χάρτινος σάκος 28 kg 1 1/6

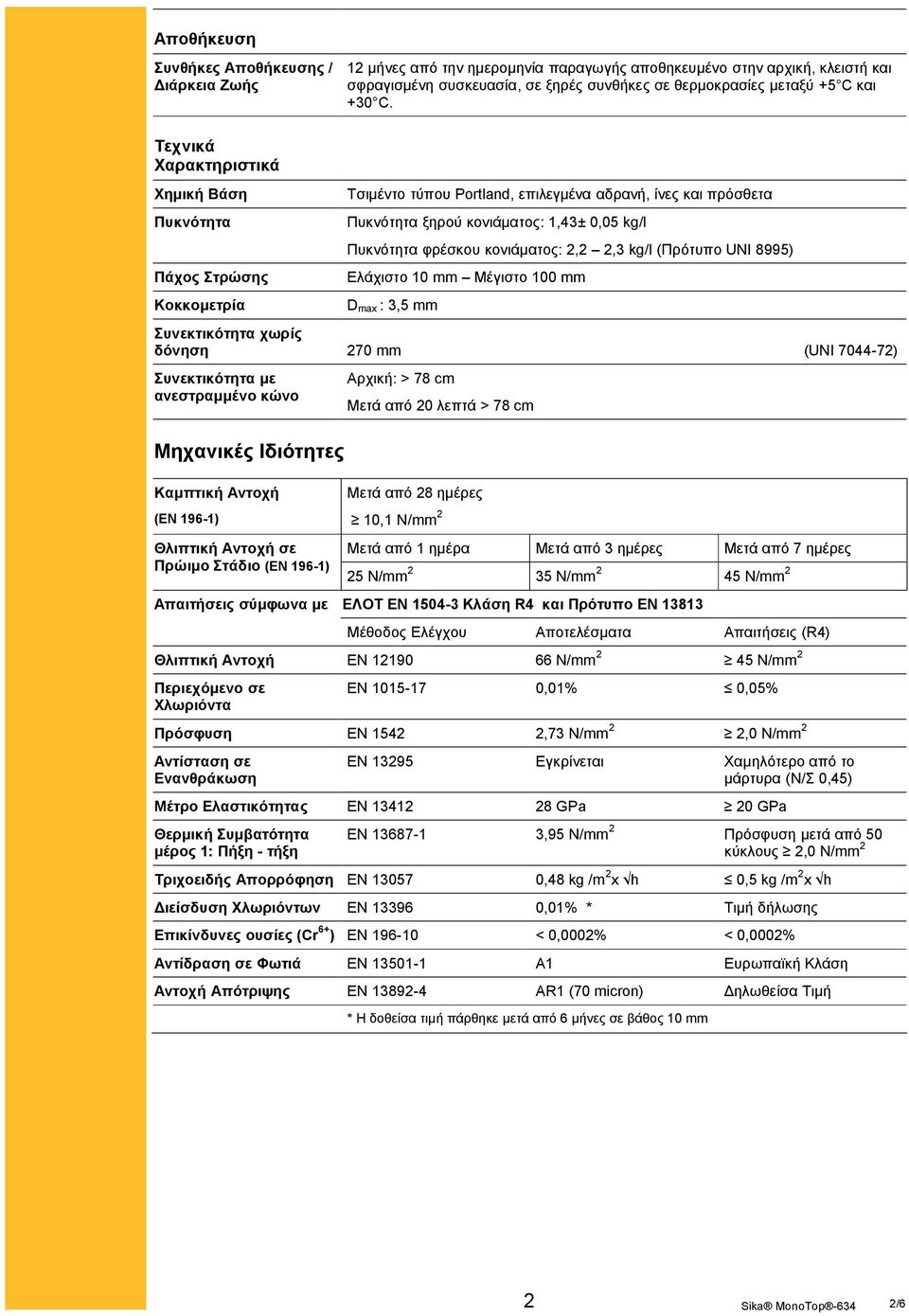

2 Αποθήκευση Συνθήκες Αποθήκευσης / Διάρκεια Ζωής 12 μήνες από την ημερομηνία παραγωγής αποθηκευμένο στην αρχική, κλειστή και σφραγισμένη συσκευασία, σε ξηρές συνθήκες σε θερμοκρασίες μεταξύ +5 C και +30 C. Τεχνικά Χαρακτηριστικά Χημική Βάση Πυκνότητα Πάχος Στρώσης Κοκκομετρία Τσιμέντο τύπου Portland, επιλεγμένα αδρανή, ίνες και πρόσθετα Πυκνότητα ξηρού κονιάματος: 1,43± 0,05 kg/l Πυκνότητα φρέσκου κονιάματος: 2,2 2,3 kg/l (Πρότυπο UNI 8995) Ελάχιστο 10 mm Μέγιστο 100 mm D max : 3,5 mm Συνεκτικότητα χωρίς δόνηση 270 mm (UNI ) Συνεκτικότητα με ανεστραμμένο κώνο Μηχανικές Ιδιότητες Καμπτική Αντοχή (ΕΝ 196-1) Θλιπτική Αντοχή σε Πρώιμο Στάδιο (ΕΝ 196-1) Αρχική: > 78 cm Μετά από 20 λεπτά > 78 cm Μετά από 28 ημέρες 10,1 N/mm 2 Μετά από 1 ημέρα Μετά από 3 ημέρες Μετά από 7 ημέρες 25 N/mm 2 35 N/mm 2 45 N/mm 2 Απαιτήσεις σύμφωνα με ΕΛΟΤ ΕΝ Κλάση R4 και Πρότυπο ΕΝ Μέθοδος Ελέγχου Αποτελέσματα Απαιτήσεις (R4) Θλιπτική Αντοχή ΕΝ N/mm 2 45 N/mm 2 Περιεχόμενο σε Χλωριόντα ΕΝ ,01% 0,05% Πρόσφυση ΕΝ ,73 N/mm 2 2,0 N/mm 2 Αντίσταση σε Ενανθράκωση ΕΝ Εγκρίνεται Χαμηλότερο από το μάρτυρα (Ν/Σ 0,45) Μέτρο Ελαστικότητας ΕΝ GPa 20 GPa Θερμική Συμβατότητα μέρος 1: Πήξη - τήξη ΕΝ ,95 N/mm 2 Πρόσφυση μετά από 50 κύκλους 2,0 N/mm 2 Τριχοειδής Απορρόφηση ΕΝ ,48 kg /m 2 x h 0,5 kg /m 2 x h Διείσδυση Χλωριόντων ΕΝ ,01% * Τιμή δήλωσης Επικίνδυνες ουσίες (Cr 6+ ) ΕΝ < 0,0002% < 0,0002% Αντίδραση σε Φωτιά ΕΝ A1 Ευρωπαϊκή Κλάση Αντοχή Απότριψης ΕΝ ΑR1 (70 micron) Δηλωθείσα Τιμή * Η δοθείσα τιμή πάρθηκε μετά από 6 μήνες σε βάθος 10 mm 2 2/6

3 Πληροφορίες Συστήματος Λεπτομέρειες Εφαρμογής Κατανάλωση Ποιότητα Υποστρώματος ~ 1970 kg σκόνης ανά m 3 μίγματος Σκυρόδεμα: Η επιφάνεια του δαπέδου πρέπει να είναι δομικά σταθερή και απαλλαγμένη από σκόνη, ρύπους, λάδια, λιπαρές ουσίες, λιμνάζοντα νερά, σαθρά ή χαλαρά προσκολλημένα σωματίδια και τσιμεντοεπιδερμίδα. Η δύναμη εξολκεύσεως pull off σκυροδέματος (εφελκυστική) πρέπει να είναι > 1,5 N/mm 2. Χάλυβας Οπλισμένου Σκυροδέματος: Οι επιφάνειες πρέπει να είναι καθαρές από προϊόντα διαβρώσεως, λάδια, λιπαρές ουσίες και άλλα χαλαρά προσκολλημένα σωματίδια τα οποία μπορεί να επηρεάσουν αρνητικά την πρόσφυση ή να συμβάλλουν σε διάβρωση. Προετοιμασία Υποστρώματος / Αστάρωμα Σκυρόδεμα: Το υπόστρωμα πρέπει να προετοιμάζεται με κατάλληλες μηχανικές μεθόδους όπως υψηλής πίεσης υδροβολή, αμμοβολή, κ.τ.λ. Δε συστήνεται ο καθαρισμός με χρήση μεθόδων δόνησης ή κρούσης. Τα αδρανή του σκυροδέματος θα πρέπει να αποκαλύπτονται στην επιφάνεια που προετοιμάζεται. Οι ακμές της επιφάνειας επισκευής θα πρέπει να κόβονται κάθετα (γωνία 90 0 C) σε ελάχιστο βάθος 10 mm. Διαβρέξτε την επιφάνεια μέχρι κορεσμού. Η νωπή επιφάνεια θα πρέπει να έχει εμφάνιση σκούρα γκρι, χωρίς να γυαλίζει: δεν πρέπει να υπάρχει λιμνάζον νερό στην επιφάνεια. Χάλυβας Οπλισμένου Σκυροδέματος: Οι επιφάνειες πρέπει να προετοιμάζονται χρησιμοποιώντας εγκεκριμένες τεχνικές καθαρισμού σε ελάχιστο βάθος SA 2 ½. Όταν ο οπλισμός μολύνεται από χλωρίδια ή άλλες ουσίες που μπορεί να προκαλέσουν διάβρωση, θα πρέπει να καθαρίζεται με υδροβολή χαμηλής πίεσης. Για περισσότερες πληροφορίες επικοινωνήστε με το Τεχνικό Τμήμα της εταιρείας. Προστασία Χαλύβδινου Οπλισμένου: Εφαρμόστε σε ολόκληρη την εκτεθειμένη επιφάνεια του χαλύβδινου οπλισμού δύο στρώσεις Sika MonoTop -910 N ή SikaTop Armatec 110 EpoCem (ανατρέξτε στα Φύλλα Ιδιοτήτων Προϊόντος). Συνθήκες Εφαρμογής / Περιορισμοί Θερμοκρασία Υποστρώματος Θερμοκρασία Περιβάλλοντος +5 C ελάχιστη / +35 C μέγιστη +5 C ελάχιστη / +35 C μέγιστη Οδηγίες Εφαρμογής Νερό Ανάμιξης Ανάμιξη Μέθοδος Εφαρμογής Συντήρηση Εργαλείων 13 έως 15 % κ.β. για 28 kg σκόνη, δηλαδή 3,7 lt έως 4,2 lt ανά σακί, ανάλογα με την επιθυμητή εργασιμότητα Το Sika MonoTop -634 αναμιγνύεται με ηλεκτρικό αναμικτήρα χαμηλών στροφών (~ 500 στροφές το λεπτό). Προσθέστε νερό στην απαιτούμενη ποσότητα σε κατάλληλο δοχείο ανάμιξης. Ανακατεύοντας αργά, προσθέστε τη σκόνη στο νερό. Αναμίξτε καλά για τουλάχιστον 3 λεπτά, μέχρις ότου επιτευχθεί ομογενής συνεκτικότητα χωρίς συσσωματώματα. Αναμίξτε όλη το σακί κονιάματος για να αποφευχθεί ανακατανομή του μίγματος. Η χύτευση του υλικού πραγματοποιείται κατευθείαν επάνω στο νοτισμένο υπόστρωμα ή και μέσα στο κατάλληλα προετοιμασμένο καλούπι σε περίπτωση πρόσθετων ισοσταθμιστικών στρώσεων. Χρησιμοποιώντας περισσότερους του ενός αναμεικτήρες δύναται να έχετε συνεχής χύτευση επάνω σε νωπό υλικό, αποφεύγοντας κατασκευαστικούς αρμούς. Το προϊόν αντλείται με κατάλληλο εξοπλισμό. Απομάκρυνση νωπών υπολειμμάτων από τα εργαλεία και τον εξοπλισμό εφαρμογής μπορεί να πραγματοποιηθεί με χρήση νερού. Σκληρυμένο και/ή υλικό που έχει ωριμάσει μπορεί να απομακρυνθεί μόνο μηχανικά. Χρόνος Ενέργειας ~ 30 λεπτά (στους ) 3 3/6

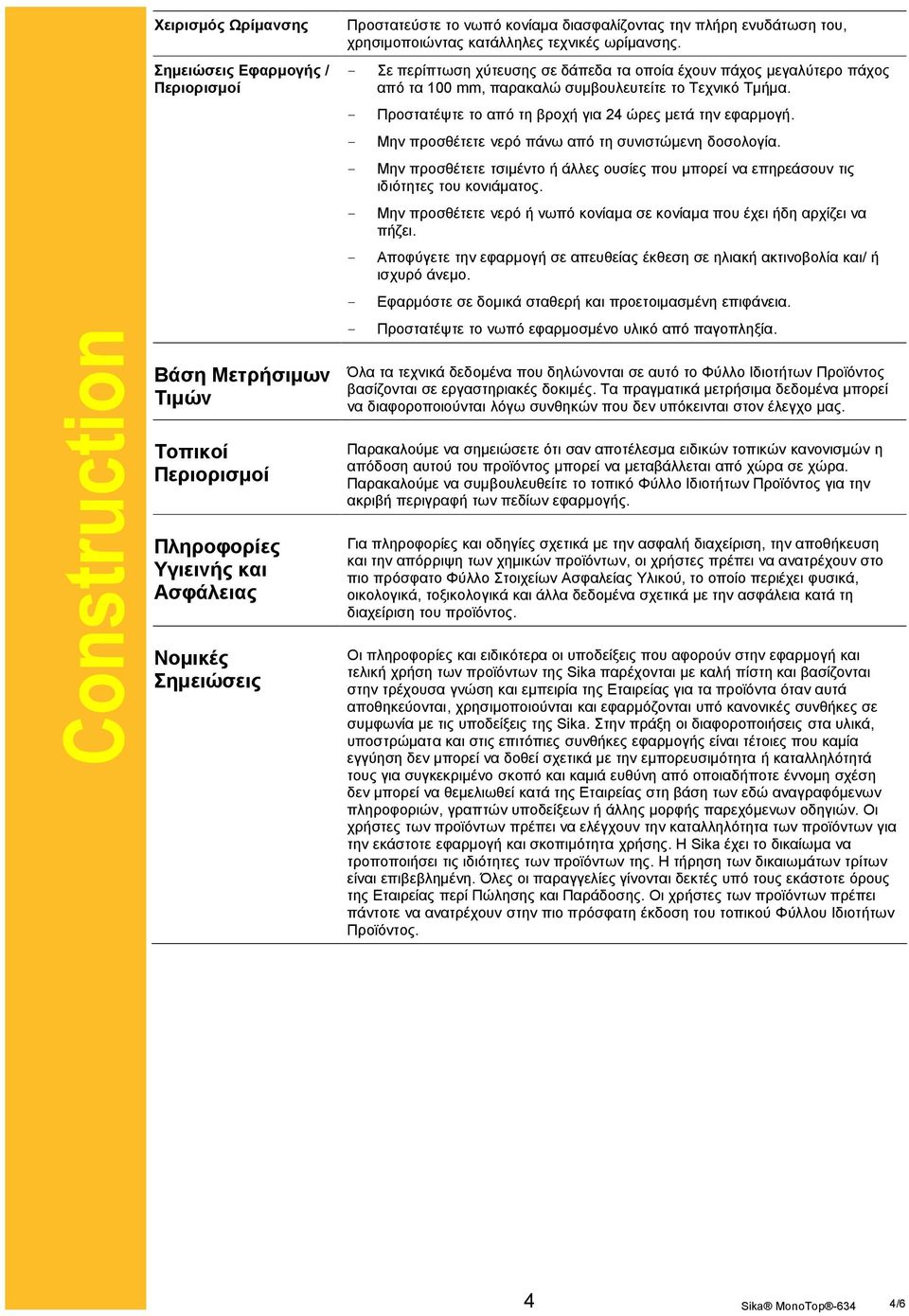

4 Χειρισμός Ωρίμανσης Σημειώσεις Εφαρμογής / Περιορισμοί Βάση Μετρήσιμων Τιμών Τοπικοί Περιορισμοί Πληροφορίες Υγιεινής και Ασφάλειας Νομικές Σημειώσεις Προστατεύστε το νωπό κονίαμα διασφαλίζοντας την πλήρη ενυδάτωση του, χρησιμοποιώντας κατάλληλες τεχνικές ωρίμανσης. - Σε περίπτωση χύτευσης σε δάπεδα τα οποία έχουν πάχος μεγαλύτερο πάχος από τα 100 mm, παρακαλώ συμβουλευτείτε το Τεχνικό Τμήμα. - Προστατέψτε το από τη βροχή για 24 ώρες μετά την εφαρμογή. - Μην προσθέτετε νερό πάνω από τη συνιστώμενη δοσολογία. - Μην προσθέτετε τσιμέντο ή άλλες ουσίες που μπορεί να επηρεάσουν τις ιδιότητες του κονιάματος. - Μην προσθέτετε νερό ή νωπό κονίαμα σε κονίαμα που έχει ήδη αρχίζει να πήζει. - Αποφύγετε την εφαρμογή σε απευθείας έκθεση σε ηλιακή ακτινοβολία και/ ή ισχυρό άνεμο. - Εφαρμόστε σε δομικά σταθερή και προετοιμασμένη επιφάνεια. - Προστατέψτε το νωπό εφαρμοσμένο υλικό από παγοπληξία. Όλα τα τεχνικά δεδομένα που δηλώνονται σε αυτό το Φύλλο Ιδιοτήτων Προϊόντος βασίζονται σε εργαστηριακές δοκιμές. Τα πραγματικά μετρήσιμα δεδομένα μπορεί να διαφοροποιούνται λόγω συνθηκών που δεν υπόκεινται στον έλεγχο μας. Παρακαλούμε να σημειώσετε ότι σαν αποτέλεσμα ειδικών τοπικών κανονισμών η απόδοση αυτού του προϊόντος μπορεί να μεταβάλλεται από χώρα σε χώρα. Παρακαλούμε να συμβουλευθείτε το τοπικό Φύλλο Ιδιοτήτων Προϊόντος για την ακριβή περιγραφή των πεδίων εφαρμογής. Για πληροφορίες και οδηγίες σχετικά με την ασφαλή διαχείριση, την αποθήκευση και την απόρριψη των χημικών προϊόντων, οι χρήστες πρέπει να ανατρέχουν στο πιο πρόσφατο Φύλλο Στοιχείων Ασφαλείας Υλικού, το οποίο περιέχει φυσικά, οικολογικά, τοξικολογικά και άλλα δεδομένα σχετικά με την ασφάλεια κατά τη διαχείριση του προϊόντος. Οι πληροφορίες και ειδικότερα οι υποδείξεις που αφορούν στην εφαρμογή και τελική χρήση των προϊόντων της Sika παρέχονται με καλή πίστη και βασίζονται στην τρέχουσα γνώση και εμπειρία της Εταιρείας για τα προϊόντα όταν αυτά αποθηκεύονται, χρησιμοποιούνται και εφαρμόζονται υπό κανονικές συνθήκες σε συμφωνία με τις υποδείξεις της Sika. Στην πράξη οι διαφοροποιήσεις στα υλικά, υποστρώματα και στις επιτόπιες συνθήκες εφαρμογής είναι τέτοιες που καμία εγγύηση δεν μπορεί να δοθεί σχετικά με την εμπορευσιμότητα ή καταλληλότητά τους για συγκεκριμένο σκοπό και καμιά ευθύνη από οποιαδήποτε έννομη σχέση δεν μπορεί να θεμελιωθεί κατά της Εταιρείας στη βάση των εδώ αναγραφόμενων πληροφοριών, γραπτών υποδείξεων ή άλλης μορφής παρεχόμενων οδηγιών. Οι χρήστες των προϊόντων πρέπει να ελέγχουν την καταλληλότητα των προϊόντων για την εκάστοτε εφαρμογή και σκοπιμότητα χρήσης. Η Sika έχει το δικαίωμα να τροποποιήσει τις ιδιότητες των προϊόντων της. Η τήρηση των δικαιωμάτων τρίτων είναι επιβεβλημένη. Όλες οι παραγγελίες γίνονται δεκτές υπό τους εκάστοτε όρους της Εταιρείας περί Πώλησης και Παράδοσης. Οι χρήστες των προϊόντων πρέπει πάντοτε να ανατρέχουν στην πιο πρόσφατη έκδοση του τοπικού Φύλλου Ιδιοτήτων Προϊόντος. 4 4/6

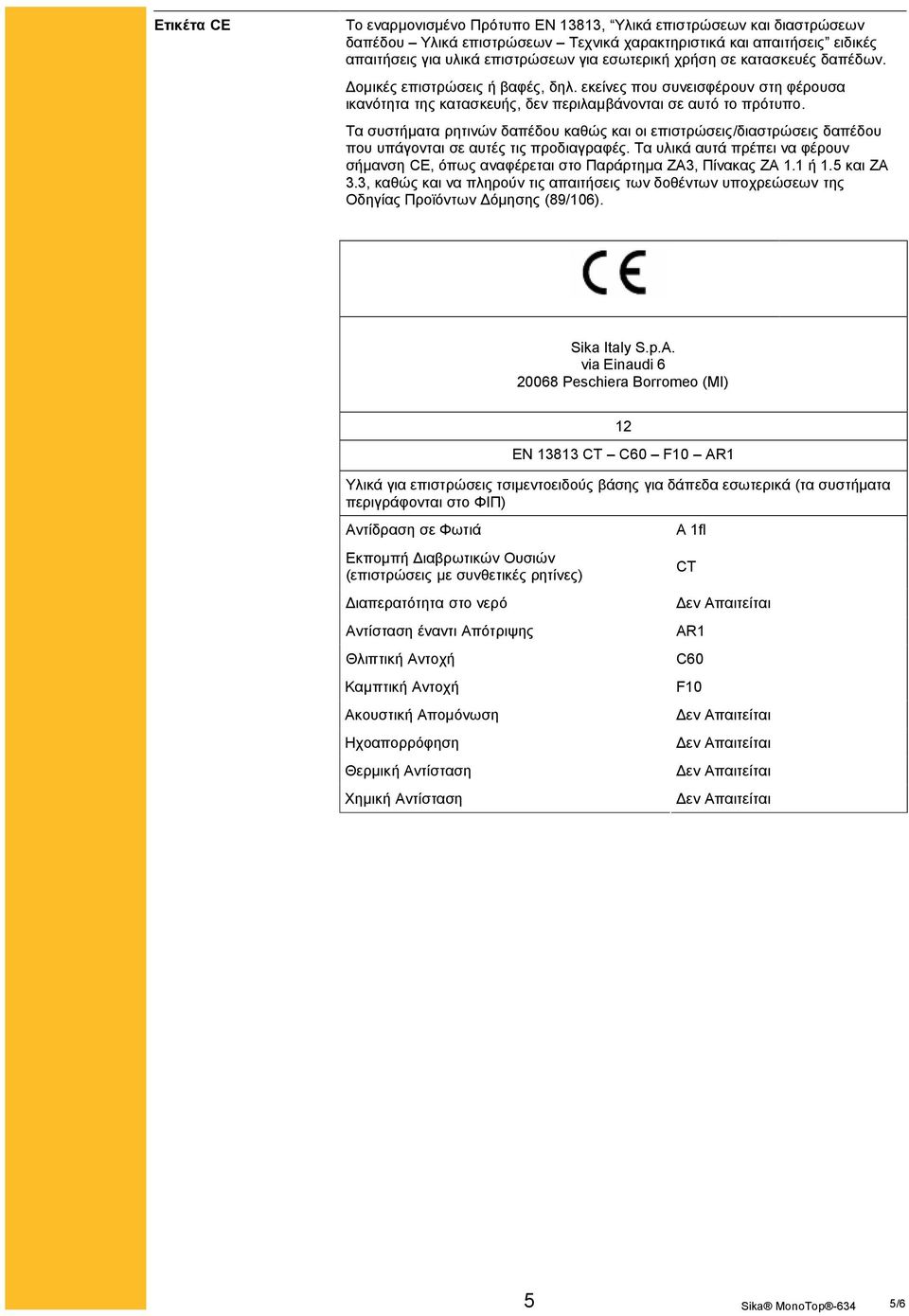

5 Ετικέτα CE Το εναρμονισμένο Πρότυπο EN 13813, Υλικά επιστρώσεων και διαστρώσεων δαπέδου Υλικά επιστρώσεων Τεχνικά χαρακτηριστικά και απαιτήσεις ειδικές απαιτήσεις για υλικά επιστρώσεων για εσωτερική χρήση σε κατασκευές δαπέδων. Δομικές επιστρώσεις ή βαφές, δηλ. εκείνες που συνεισφέρουν στη φέρουσα ικανότητα της κατασκευής, δεν περιλαμβάνονται σε αυτό το πρότυπο. Τα συστήματα ρητινών δαπέδου καθώς και οι επιστρώσεις/διαστρώσεις δαπέδου που υπάγονται σε αυτές τις προδιαγραφές. Τα υλικά αυτά πρέπει να φέρουν σήμανση CE, όπως αναφέρεται στο Παράρτημα ZA3, Πίνακας ΖΑ 1.1 ή 1.5 και ZA 3.3, καθώς και να πληρούν τις απαιτήσεις των δοθέντων υποχρεώσεων της Οδηγίας Προϊόντων Δόμησης (89/106). Sika Italy S.p.A. via Einaudi Peschiera Borromeo (MI) 12 EN CT C60 F10 AR1 Υλικά για επιστρώσεις τσιμεντοειδούς βάσης για δάπεδα εσωτερικά (τα συστήματα περιγράφονται στο ΦΙΠ) Αντίδραση σε Φωτιά Εκπομπή Διαβρωτικών Ουσιών (επιστρώσεις με συνθετικές ρητίνες) Διαπερατότητα στο νερό Αντίσταση έναντι Απότριψης Θλιπτική Αντοχή Καμπτική Αντοχή Ακουστική Απομόνωση Ηχοαπορρόφηση Θερμική Αντίσταση Χημική Αντίσταση A 1fl CT AR1 C60 F10 5 5/6

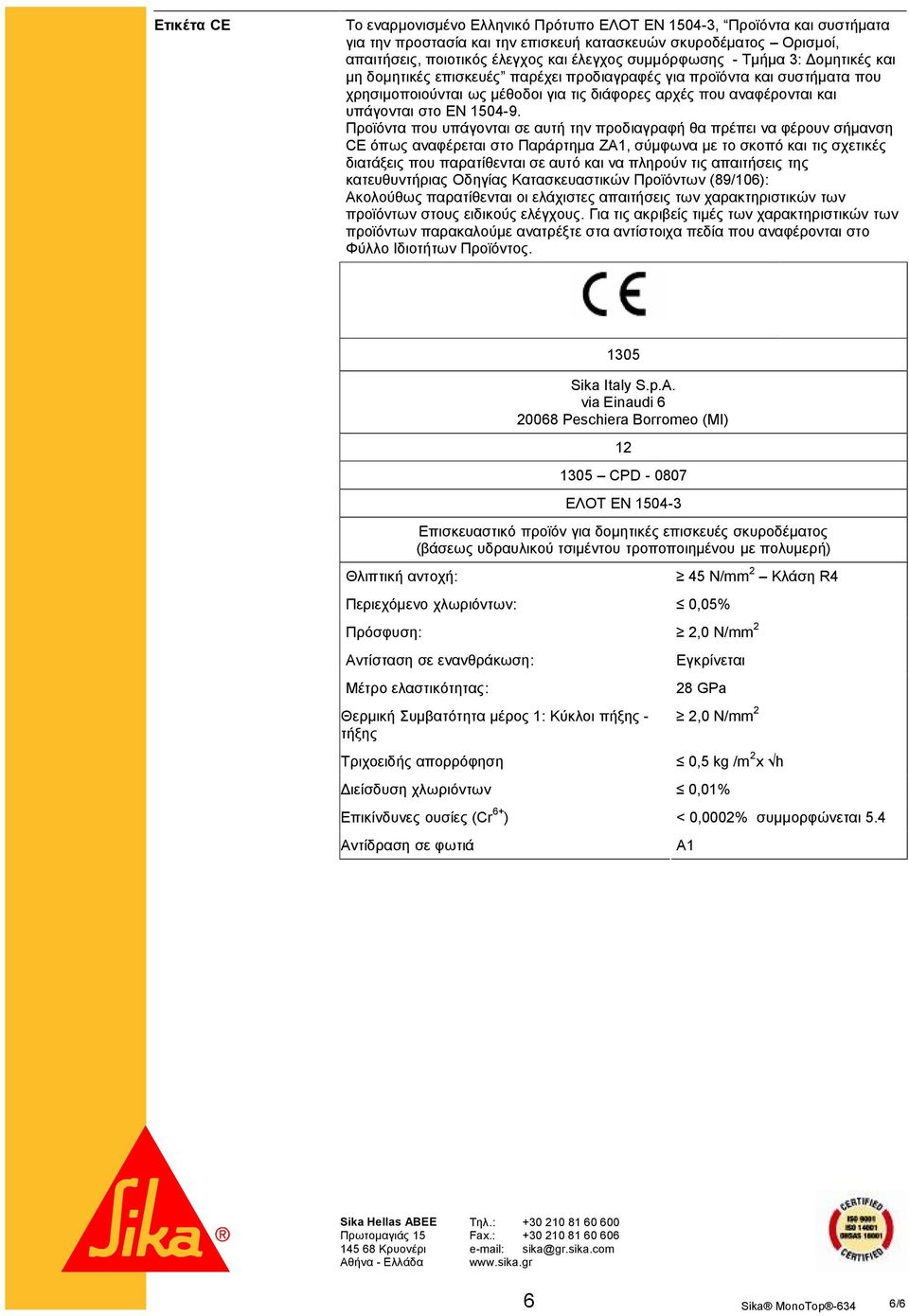

6 Ετικέτα CE Το εναρμονισμένο Ελληνικό Πρότυπο ΕΛΟΤ EN , Προϊόντα και συστήματα για την προστασία και την επισκευή κατασκευών σκυροδέματος Ορισμοί, απαιτήσεις, ποιοτικός έλεγχος και έλεγχος συμμόρφωσης - Τμήμα 3: Δομητικές και μη δομητικές επισκευές παρέχει προδιαγραφές για προϊόντα και συστήματα που χρησιμοποιούνται ως μέθοδοι για τις διάφορες αρχές που αναφέρονται και υπάγονται στο ΕΝ Προϊόντα που υπάγονται σε αυτή την προδιαγραφή θα πρέπει να φέρουν σήμανση CE όπως αναφέρεται στο Παράρτημα ΖΑ1, σύμφωνα με το σκοπό και τις σχετικές διατάξεις που παρατίθενται σε αυτό και να πληρούν τις απαιτήσεις της κατευθυντήριας Οδηγίας Κατασκευαστικών Προϊόντων (89/106): Ακολούθως παρατίθενται οι ελάχιστες απαιτήσεις των χαρακτηριστικών των προϊόντων στους ειδικούς ελέγχους. Για τις ακριβείς τιμές των χαρακτηριστικών των προϊόντων παρακαλούμε ανατρέξτε στα αντίστοιχα πεδία που αναφέρονται στο Φύλλο Ιδιοτήτων Προϊόντος. Θλιπτική αντοχή: 1305 Sika Italy S.p.A. via Einaudi Peschiera Borromeo (MI) CPD ΕΛΟΤ EN Επισκευαστικό προϊόν για δομητικές επισκευές σκυροδέματος (βάσεως υδραυλικού τσιμέντου τροποποιημένου με πολυμερή) Περιεχόμενο χλωριόντων: 0,05% 45 N/mm 2 Κλάση R4 Πρόσφυση: 2,0 Ν/mm 2 Αντίσταση σε ενανθράκωση: Μέτρο ελαστικότητας: Θερμική Συμβατότητα μέρος 1: Κύκλοι πήξης - τήξης Τριχοειδής απορρόφηση Εγκρίνεται 28 GPa 2,0 Ν/mm 2 0,5 kg /m 2 x h Διείσδυση χλωριόντων 0,01% Επικίνδυνες ουσίες (Cr 6+ ) < 0,0002% συμμορφώνεται 5.4 Αντίδραση σε φωτιά Α1 Sika Hellas ΑΒΕΕ Πρωτομαγιάς Κρυονέρι Αθήνα - Ελλάδα Τηλ.: Fax.: sika@gr.sika.com 6 6/6
