1 3 1

2 ΠΕΡΙΕΧΟΜΕΝΑ 3. ΕΓΓΥΗΣΕΙΣ ΚΟΥΦΩΜΑΤΩΝ 4. ΣΥΝΘΕΤΙΚΑ ΚΟΥΦΩΜΑΤΑ 5. ΠΙΣΤΟΠΟΙΗΤΙΚΑ ISO PIERDOOR 6. ΣΕΙΡΑ ECONOMY 7. ΠΙΣΤΟΠΟΙΗΤΙΚΑ ΣΕΙΡΑΣ ECONOMY 8. ΣΕΙΡΑ IQ S8000 STANDARD 9. ΠΙΣΤΟΠΟΙΗΤΙΚΑ ΣΕΙΡΑΣ STANDARD 10. ΣΕΙΡΑ IQ S8000 ELITE 11. ΠΙΣΤΟΠΟΙΗΤΙΚΑ ΣΕΙΡΑΣ ELITE 12. ΣΕΙΡΑ IQ S8000 ECOLOGY 13. ΠΙΣΤΟΠΟΙΗΤΙΚΑ ΣΕΙΡΑΣ ECOLOGY 14. ΘΕΡΜΟΜΟΝΩΤΙΚΑ ΡΟΛΑ 15. ΕΠΑΦΕΣ ΕΡΓΟΣΤΑΣΙΟΥ 16. ΧΡΩΜΑΤΟΛΟΓΙΟ RAL 17. ΧΡΩΜΑΤΟΛΟΓΙΟ FOIL 2

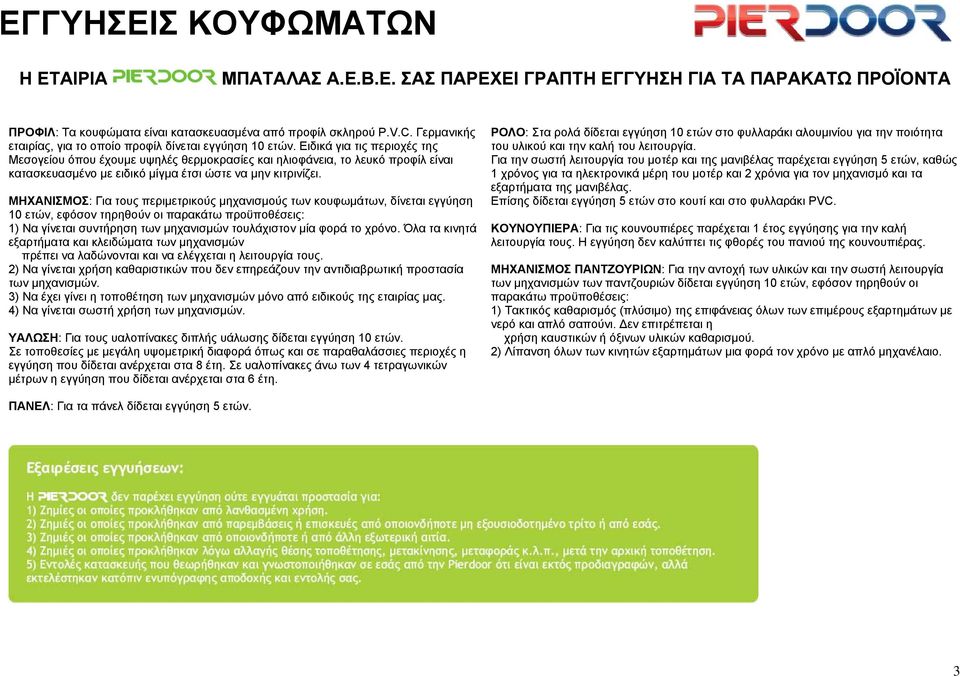

3 ΕΓΓΥΗΣΕΙΣ ΚΟΥΦΩΜΑΤΩΝ Η ΕΤΑΙΡΙΑ ΜΠΑΤΑΛΑΣ Α.Ε.Β.Ε. ΣΑΣ ΠΑΡΕΧΕΙ ΓΡΑΠΤΗ ΕΓΓΥΗΣΗ ΓΙΑ ΤΑ ΠΑΡΑΚΑΤΩ ΠΡΟΪΟΝΤΑ ΠΡΟΦΙΛ: Τα κουφώματα είναι κατασκευασμένα από προφίλ σκληρού P.V.C. Γερμανικής εταιρίας, για το οποίο προφίλ δίνεται εγγύηση 10 ετών. Ειδικά για τις περιοχές της Μεσογείου όπου έχουμε υψηλές θερμοκρασίες και ηλιοφάνεια, το λευκό προφίλ είναι κατασκευασμένο με ειδικό μίγμα έτσι ώστε να μην κιτρινίζει. ΜΗΧΑΝΙΣΜΟΣ: Για τους περιμετρικούς μηχανισμούς των κουφωμάτων, δίνεται εγγύηση 10 ετών, εφόσον τηρηθούν οι παρακάτω προϋποθέσεις: 1) Να γίνεται συντήρηση των μηχανισμών τουλάχιστον μία φορά το χρόνο. Όλα τα κινητά εξαρτήματα και κλειδώματα των μηχανισμών πρέπει να λαδώνονται και να ελέγχεται η λειτουργία τους. 2) Να γίνεται χρήση καθαριστικών που δεν επηρεάζουν την αντιδιαβρωτική προστασία των μηχανισμών. 3) Να έχει γίνει η τοποθέτηση των μηχανισμών μόνο από ειδικούς της εταιρίας μας. 4) Να γίνεται σωστή χρήση των μηχανισμών. ΥΑΛΩΣΗ: Για τους υαλοπίνακες διπλής υάλωσης δίδεται εγγύηση 10 ετών. Σε τοποθεσίες με μεγάλη υψομετρική διαφορά όπως και σε παραθαλάσσιες περιοχές η εγγύηση που δίδεται ανέρχεται στα 8 έτη. Σε υαλοπίνακες άνω των 4 τετραγωνικών μέτρων η εγγύηση που δίδεται ανέρχεται στα 6 έτη. ΡΟΛΟ: Στα ρολά δίδεται εγγύηση 10 ετών στο φυλλαράκι αλουμινίου για την ποιότητα του υλικού και την καλή του λειτουργία. Για την σωστή λειτουργία του μοτέρ και της μανιβέλας παρέχεται εγγύηση 5 ετών, καθώς 1 χρόνος για τα ηλεκτρονικά μέρη του μοτέρ και 2 χρόνια για τον μηχανισμό και τα εξαρτήματα της μανιβέλας. Επίσης δίδεται εγγύηση 5 ετών στο κουτί και στο φυλλαράκι PVC. ΚΟΥΝΟΥΠΙΕΡΑ: Για τις κουνουπιέρες παρέχεται 1 έτος εγγύησης για την καλή λειτουργία τους. Η εγγύηση δεν καλύπτει τις φθορές του πανιού της κουνουπιέρας. ΜΗΧΑΝΙΣΜΟΣ ΠΑΝΤΖΟΥΡΙΩΝ: Για την αντοχή των υλικών και την σωστή λειτουργία των μηχανισμών των παντζουριών δίδεται εγγύηση 10 ετών, εφόσον τηρηθούν οι παρακάτω προϋποθέσεις: 1) Τακτικός καθαρισμός (πλύσιμο) της επιφάνειας όλων των επιμέρους εξαρτημάτων με νερό και απλό σαπούνι. Δεν επιτρέπεται η χρήση καυστικών ή όξινων υλικών καθαρισμού. 2) Λίπανση όλων των κινητών εξαρτημάτων μια φορά τον χρόνο με απλό μηχανέλαιο. ΠΑΝΕΛ: Για τα πάνελ δίδεται εγγύηση 5 ετών. 3

4 4

5 ΠΙΣΤΟΠΟΙΗΤΙΚΑ ISO 5

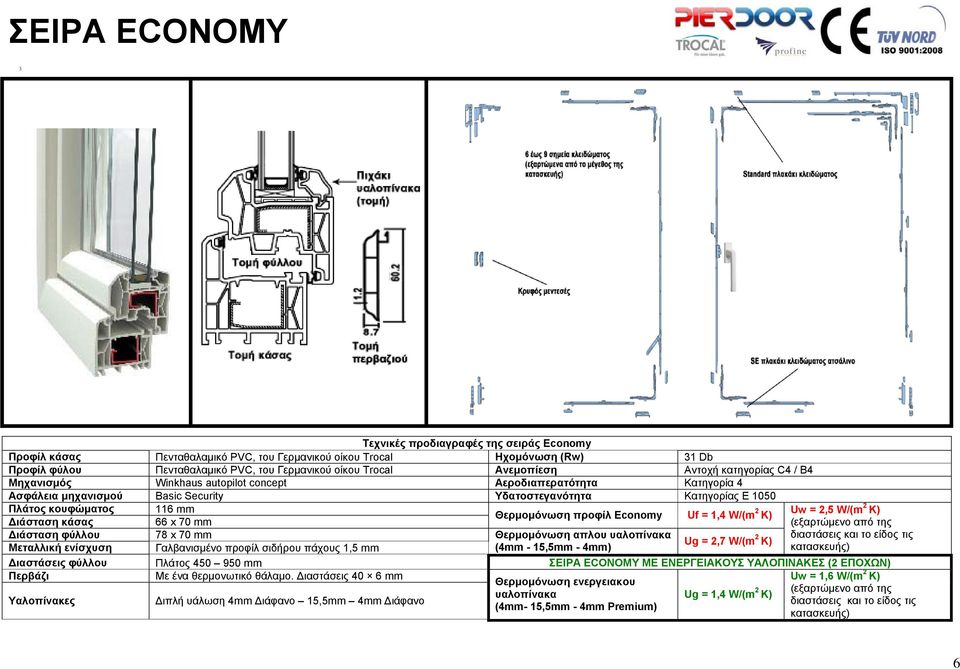

6 ΣΕΙΡΑ ECONOMY 3 Τεχνικές προδιαγραφές της σειράς Economy Προφίλ κάσας Πενταθαλαμικό PVC, του Γερμανικού οίκου Trocal Ηχομόνωση (Rw) 31 Db Προφίλ φύλου Πενταθαλαμικό PVC, του Γερμανικού οίκου Trocal Ανεμοπίεση Αντοχή κατηγορίας C4 / B4 Μηχανισμός Winkhaus autopilot concept Αεροδιαπερατότητα Κατηγορία 4 Ασφάλεια μηχανισμού Basic Security Υδατοστεγανότητα Κατηγορίας E 1050 Πλάτος κουφώματος 116 mm Θερμομόνωση προφίλ Economy Uf = 1,4 W/(m 2 Uw = 2,5 W/(m 2 K) K) Διάσταση κάσας 66 x 70 mm (εξαρτώμενο από της Διάσταση φύλλου 78 x 70 mm Θερμομόνωση απλου υαλοπίνακα Ug = 2,7 W/(m 2 διαστάσεις και το είδος τις K) Μεταλλική ενίσχυση Γαλβανισμένο προφίλ σιδήρου πάχους 1,5 mm (4mm - 15,5mm - 4mm) κατασκευής) Διαστάσεις φύλλου Πλάτος mm ΣΕΙΡΑ ECONOMY ΜΕ ΕΝΕΡΓΕΙΑΚΟΥΣ ΥΑΛΟΠΙΝΑΚΕΣ (2 ΕΠΟΧΩΝ) Περβάζι Με ένα θερμονωτικό θάλαμο. Διαστάσεις 40 6 mm Uw = 1,6 W/(m 2 K) Θερμομόνωση ενεργειακου υαλοπίνακα Ug = 1,4 W/(m 2 (εξαρτώμενο από της K) Υαλοπίνακες Διπλή υάλωση 4mm Διάφανο 15,5mm 4mm Διάφανο διαστάσεις και το είδος τις (4mm- 15,5mm - 4mm Premium) κατασκευής) 6

7 ΠΙΣΤΟΠΟΙΗΤΙΚΑ ΣΕΙΡΑΣ ECONOMY ΘΕΡΜΟΜΟΝΩΣΗ ΣΕΙΡΑΣ ECONOMY TZAMI ΔΙΠΛΟ 4mm-15,5mm- 4mm TZAMI ΕΝΕΡΓΕΙΑΚΟ ΔΙΠΛΟ 4mm - 15,5mm-4mm PREMIUM AΕΡΟΔΙΑΠΕΡΑΤΟΤΗΤΑ-ΑΝΕΜΟΠΙΕΣΗ- ΥΔΑΤΟΣΤΕΓΑΝΟΤΗΤΑ Uf = 1,4 W/(m 2 K) Ug = 2,7 W/(m 2 K) Ug = 1,4 W/(m 2 K) 7

8 ΣΕΙΡΑ IQ S8000 STANDARD 3 Τεχνικές προδιαγραφές της σειράς IQ S8000 Standard Προφίλ κάσας Ίσιο εξαθαλαμικό συνθετικό, του Γερμανικού οίκου GEALAN Ηχομόνωση (Rw) 31 Db Προφίλ φύλου Ίσιο εξαθαλαμικό συνθετικό, του Γερμανικού οίκου GEALAN Ανεμοπίεση Αντοχή κατηγορίας C κατά DIN 18055: Μηχανισμός G.U. Basicjet Stuttgart Αεροδιαπερατότητα Κατηγορία 4 Ασφάλεια μηχανισμού Basic Security Υδατοστεγανότητα Κατηγορίας 7Α για δίφυλλα κατά DIN EN Πλάτος κουφώματος 116 mm Θερμομόνωση προφίλ Standard Uf = 1,4 W/(m 2 Uw = 2,5 W/(m 2 K) K) Διάσταση κάσας mm (εξαρτώμενο από της Διάσταση φύλλου mm Θερμομόνωση απλου υαλοπίνακα Ug = 2,7 W/(m 2 διαστάσεις και το είδος τις K) Μεταλλική ενίσχυση Γαλβανισμένο προφίλ σιδήρου πάχους 1,5 mm (4mm - 15,5mm - 4mm) κατασκευής) Διαστάσεις φύλλου Πλάτος mm ΣΕΙΡΑ STANDARD ΜΕ ΕΝΕΡΓΕΙΑΚΟΥΣ ΥΑΛΟΠΙΝΑΚΕΣ (2 ΕΠΟΧΩΝ) Περβάζι Με ένα θερμονωτικό θάλαμο. Διαστάσεις 40 6 mm Uw = 1,6 W/(m 2 K) Θερμομόνωση ενεργειακου υαλοπίνακα Ug = 1,4 W/(m 2 (εξαρτώμενο από της K) Υαλοπίνακες Διπλή υάλωση 4mm Διάφανο 15,5mm 4mm Διάφανο διαστάσεις και το είδος τις (4mm- 15,5mm - 4mm Premium) κατασκευής) 8

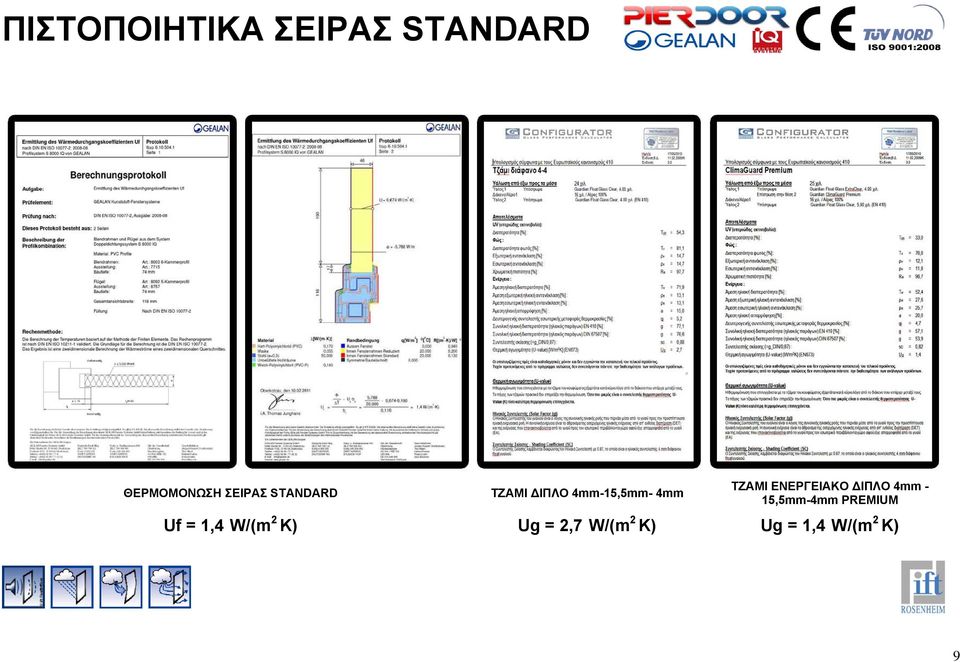

9 ΠΙΣΤΟΠΟΙΗΤΙΚΑ ΣΕΙΡΑΣ STANDARD ΘΕΡΜΟΜΟΝΩΣΗ ΣΕΙΡΑΣ STANDARD TZAMI ΔΙΠΛΟ 4mm-15,5mm- 4mm TZAMI ΕΝΕΡΓΕΙΑΚΟ ΔΙΠΛΟ 4mm - 15,5mm-4mm PREMIUM Uf = 1,4 W/(m 2 K) Ug = 2,7 W/(m 2 K) Ug = 1,4 W/(m 2 K) 9

10 ΣΕΙΡΑ IQ S8000 ELITE 3 Τεχνικές προδιαγραφές της σειράς IQ S8000 Elite Προφίλ κάσας Ίσιο εξαθαλαμικό συνθετικό, του Γερμανικού οίκου GEALAN Ηχομόνωση (Rw) 33 Db Προφίλ φύλου Σκωτία πενταθαλαμικό συνθετικό, του Γερμανικού οίκου GEALAN Ανεμοπίεση Αντοχή κατηγορίας C κατά DIN 18055: Μηχανισμός G.U. Unijet Αεροδιαπερατότητα Κατηγορία 4 Ασφάλεια μηχανισμού Basic Security Υδατοστεγανότητα Κατηγορίας 7Α για δίφυλλα κατά DIN EN Πλάτος κουφώματος 116 mm Διάσταση κάσας mm Θερμομόνωση προφίλ Elite Uf = 1,4 W/(m 2 K) Διάσταση φύλλου 78 84,5 mm Θερμομόνωση απλου υαλοπίνακα Μεταλλική ενίσχυση Γαλβανισμένο προφίλ σιδήρου πάχους 1,5 mm (5mm - 15,5mm - 4mm) Ug = 2,7 W/(m 2 K) Διαστάσεις φύλλου Πλάτος mm ΣΕΙΡΑ ELITE ΜΕ ΕΝΕΡΓΕΙΑΚΟΥΣ ΥΑΛΟΠΙΝΑΚΕΣ (4 ΕΠΟΧΩΝ) Περβάζι Με δύο θερμονωτικούς θαλάμους. Διαστάσεις mm Θερμομόνωση ενεργειακου Υαλοπίνακες Διπλή υάλωση 5mm Διάφανο 15,5mm 4mm Διάφανο υαλοπίνακα (5mm - 15,5mm - 4mm Solar) Ug = 1,3 W/(m 2 K) Uw = 2,5 W/(m 2 K) (εξαρτώμενο από της διαστάσεις και το είδος τις κατασκευής) Uw = 1,6 W/(m 2 K) (εξαρτώμενο από της διαστάσεις και το είδος τις κατασκευής) 10

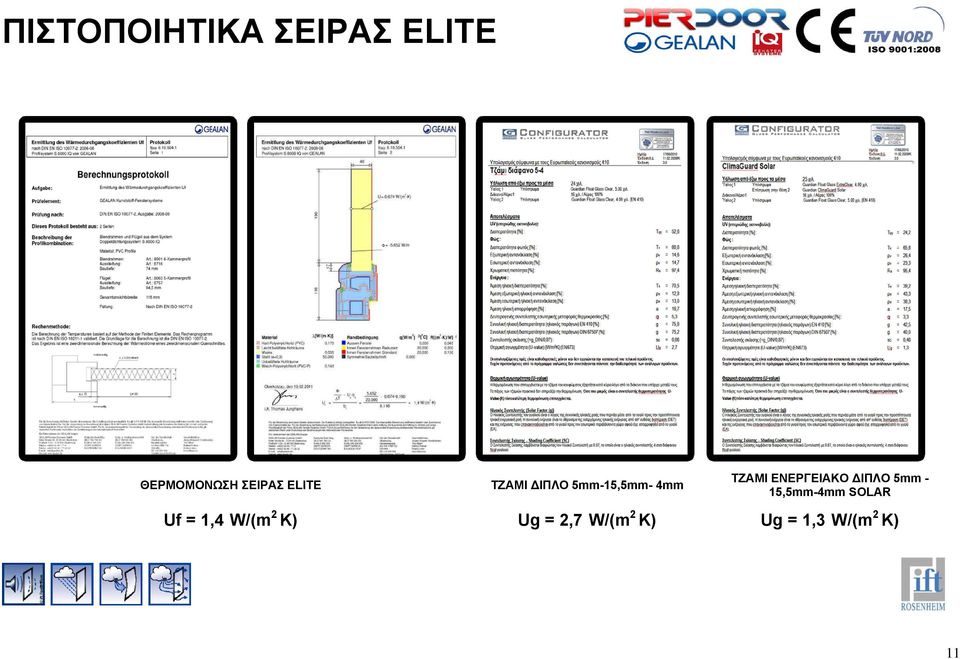

11 ΠΙΣΤΟΠΟΙΗΤΙΚΑ ΣΕΙΡΑΣ ELITE ΘΕΡΜΟΜΟΝΩΣΗ ΣΕΙΡΑΣ ELITE TZAMI ΔΙΠΛΟ 5mm-15,5mm- 4mm TZAMI ΕΝΕΡΓΕΙΑΚΟ ΔΙΠΛΟ 5mm - 15,5mm-4mm SOLAR Uf = 1,4 W/(m 2 K) Ug = 2,7 W/(m 2 K) Ug = 1,3 W/(m 2 K) 11

12 ΣΕΙΡΑ IQ S8000 ECOLOGY ECOLOGY ECOLOGY PLUS Τριπλό τζάμι 4Premium Solar με αέριο Argon Ug = 0,8 W/(m 2 K) Uf = 1,3 W/(m 2 K) Uw = 1,1 W/(m 2 K) Τεχνικές προδιαγραφές της σειράς IQ S8000 Ecology & Ecology Plus Προφίλ κάσας Ίσιο εξαθαλαμικό συνθετικό, του Γερμανικού οίκου GEALAN Ηχομόνωση (Rw) 33 Db Προφίλ φύλου Σκωτία πενταθαλαμικό συνθετικό, του Γερμανικού οίκου GEALAN Ανεμοπίεση Αντοχή κατηγορίας C κατά DIN 18055: Μηχανισμός G.U. Unijet Αεροδιαπερατότητα Κατηγορία 4 Ασφάλεια μηχανισμού Basic Security Υδατοστεγανότητα Κατηγορίας 7Α για δίφυλλα κατά DIN EN Πλάτος κουφώματος 116 mm Θερμομόνωση προφίλ Ecology Uf = 1,3 W/(m 2 Uw = 2,5 W/(m 2 K) K) Διάσταση κάσας 66 82,5 mm (εξαρτώμενο από της Διάσταση φύλλου 78 84,5 mm Θερμομόνωση απλου υαλοπίνακα Ug = 2,7 W/(m 2 διαστάσεις και το είδος τις K) Μεταλλική ενίσχυση Γαλβανισμένο προφίλ σιδήρου πάχους 1,5 mm (5mm - 15,5mm - 4mm) κατασκευής) Διαστάσεις φύλλου Πλάτος mm ΣΕΙΡΑ ECOLOGY PLUS ΜΕ ΤΡΙΠΛΟΥΣ ΕΝΕΡΓΕΙΑΚΟΥΣ ΥΑΛΟΠΙΝΑΚΕΣ Περβάζι Με δύο θερμονωτικούς θαλάμους. Διαστάσεις mm Uw = 1,1 W/(m 2 K) Θερμομόνωση ενεργειακου Διπλή υάλωση 5mm Διάφανο 15,5mm 4mm Climaguard υαλοπίνακα (5mm - 15,5mm Argon - Ug = 0,8 W/(m 2 (εξαρτώμενο από της K) Υαλοπίνακες διαστάσεις και το είδος τις Premium με αέριο argon 4mm Premium) κατασκευής) 12

13 ΠΙΣΤΟΠΟΙΗΤΙΚΑ ΣΕΙΡΑΣ ECOLOGY ΘΕΡΜΟΜΟΝΩΣΗ ΣΕΙΡΑΣ ECOLOGY TZAMI ΕΝΕΡΓΕΙΑΚΟ ΔΙΠΛΟ 4mm- 15,5mm- 4mm PREMIUM ΜΕ ΑRGON TZAMI ΕΝΕΡΓΕΙΑΚΟ ΤΡΙΠΛΟ 4mm PREMIUM-10mm-4mm-10mm-4mm SOLAR Uf = 1,3 W/(m 2 K) Ug = 1,1 W/(m 2 K) Ug = 0,8 W/(m 2 K) 13

14 ΘΕΡΜΟΜΟΝΩΤΙΚΑ ΡΟΛΑ 14

15 15

16 ΧΡΩΜΑΤΟΛΟΓΙΟ RAL 16

17 ΧΡΩΜΑΤΟΛΟΓΙΟ FOIL 17

18 18
