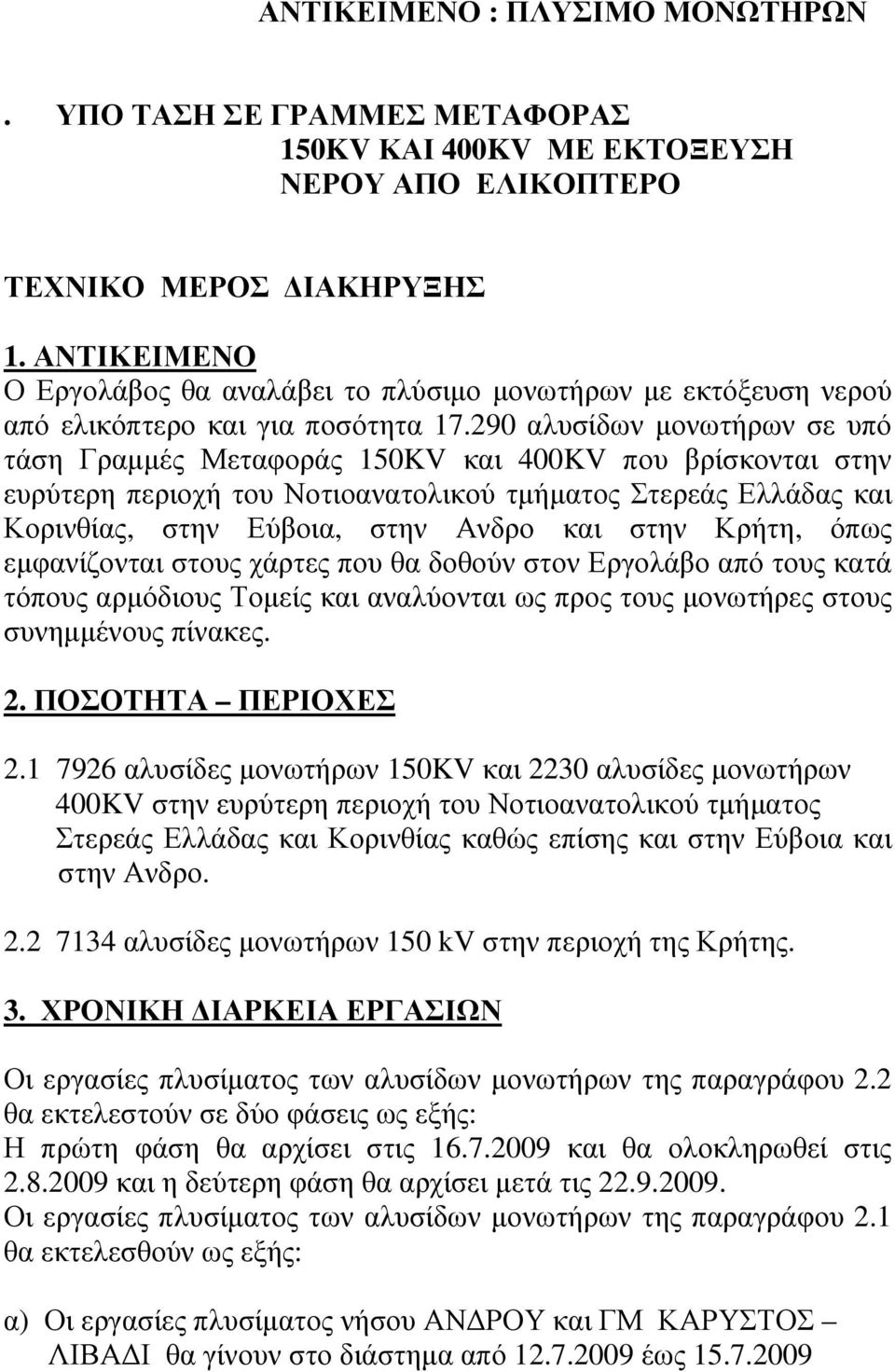

1 ΑΝΤΙΚΕΙΜΕΝΟ : ΠΛΥΣΙΜΟ ΜΟΝΩΤΗΡΩΝ. ΥΠΟ ΤΑΣΗ ΣΕ ΓΡΑΜΜΕΣ ΜΕΤΑΦΟΡΑΣ 150KV ΚΑΙ 400KV ΜΕ ΕΚΤΟΞΕΥΣΗ ΝΕΡΟΥ ΑΠΟ ΕΛΙΚΟΠΤΕΡΟ ΤΕΧΝΙΚΟ ΜΕΡΟΣ ΙΑΚΗΡΥΞΗΣ 1. ΑΝΤΙΚΕΙΜΕΝΟ Ο Εργολάβος θα αναλάβει το πλύσιµο µονωτήρων µε εκτόξευση νερού από ελικόπτερο και για ποσότητα αλυσίδων µονωτήρων σε υπό τάση Γραµµές Μεταφοράς 150KV και 400KV που βρίσκονται στην ευρύτερη περιοχή του Νοτιοανατολικού τµήµατος Στερεάς Ελλάδας και Κορινθίας, στην Εύβοια, στην Ανδρο και στην Κρήτη, όπως εµφανίζονται στους χάρτες που θα δοθούν στον Εργολάβο από τους κατά τόπους αρµόδιους Τοµείς και αναλύονται ως προς τους µονωτήρες στους συνηµµένους πίνακες. 2. ΠΟΣΟΤΗΤΑ ΠΕΡΙΟΧΕΣ αλυσίδες µονωτήρων 150KV και 2230 αλυσίδες µονωτήρων 400KV στην ευρύτερη περιοχή του Νοτιοανατολικού τµήµατος Στερεάς Ελλάδας και Κορινθίας καθώς επίσης και στην Εύβοια και στην Ανδρο αλυσίδες µονωτήρων 150 kv στην περιοχή της Κρήτης. 3. ΧΡΟΝΙΚΗ ΙΑΡΚΕΙΑ ΕΡΓΑΣΙΩΝ Οι εργασίες πλυσίµατος των αλυσίδων µονωτήρων της παραγράφου 2.2 θα εκτελεστούν σε δύο φάσεις ως εξής: Η πρώτη φάση θα αρχίσει στις και θα ολοκληρωθεί στις και η δεύτερη φάση θα αρχίσει µετά τις Οι εργασίες πλυσίµατος των αλυσίδων µονωτήρων της παραγράφου 2.1 θα εκτελεσθούν ως εξής: α) Οι εργασίες πλυσίµατος νήσου ΑΝ ΡΟΥ και ΓΜ ΚΑΡΥΣΤΟΣ ΛΙΒΑ Ι θα γίνουν στο διάστηµα από έως

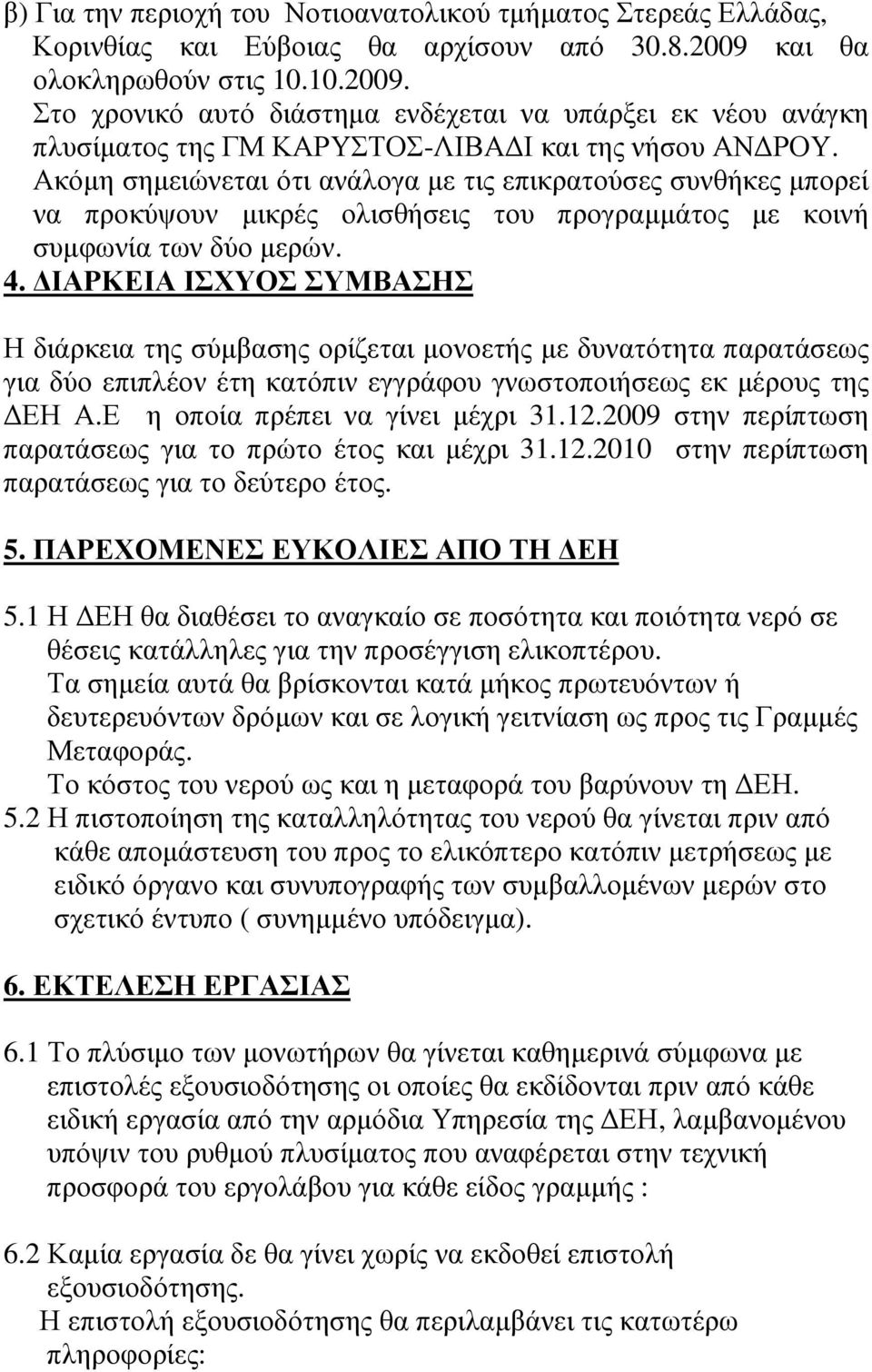

2 β) Για την περιοχή του Νοτιοανατολικού τµήµατος Στερεάς Ελλάδας, Κορινθίας και Εύβοιας θα αρχίσουν από και θα ολοκληρωθούν στις Στο χρονικό αυτό διάστηµα ενδέχεται να υπάρξει εκ νέου ανάγκη πλυσίµατος της ΓΜ ΚΑΡΥΣΤΟΣ-ΛΙΒΑ Ι και της νήσου ΑΝ ΡΟΥ. Ακόµη σηµειώνεται ότι ανάλογα µε τις επικρατούσες συνθήκες µπορεί να προκύψουν µικρές ολισθήσεις του προγραµµάτος µε κοινή συµφωνία των δύο µερών. 4. ΙΑΡΚΕΙΑ ΙΣΧΥΟΣ ΣΥΜΒΑΣΗΣ Η διάρκεια της σύµβασης ορίζεται µονοετής µε δυνατότητα παρατάσεως για δύο επιπλέον έτη κατόπιν εγγράφου γνωστοποιήσεως εκ µέρους της ΕΗ Α.Ε η οποία πρέπει να γίνει µέχρι στην περίπτωση παρατάσεως για το πρώτο έτος και µέχρι στην περίπτωση παρατάσεως για το δεύτερο έτος. 5. ΠΑΡΕΧΟΜΕΝΕΣ ΕΥΚΟΛΙΕΣ ΑΠΟ ΤΗ ΕΗ 5.1 Η ΕΗ θα διαθέσει το αναγκαίο σε ποσότητα και ποιότητα νερό σε θέσεις κατάλληλες για την προσέγγιση ελικοπτέρου. Τα σηµεία αυτά θα βρίσκονται κατά µήκος πρωτευόντων ή δευτερευόντων δρόµων και σε λογική γειτνίαση ως προς τις Γραµµές Μεταφοράς. Το κόστος του νερού ως και η µεταφορά του βαρύνουν τη ΕΗ. 5.2 Η πιστοποίηση της καταλληλότητας του νερού θα γίνεται πριν από κάθε αποµάστευση του προς το ελικόπτερο κατόπιν µετρήσεως µε ειδικό όργανο και συνυπογραφής των συµβαλλοµένων µερών στο σχετικό έντυπο ( συνηµµένο υπόδειγµα). 6. ΕΚΤΕΛΕΣΗ ΕΡΓΑΣΙΑΣ 6.1 Το πλύσιµο των µονωτήρων θα γίνεται καθηµερινά σύµφωνα µε επιστολές εξουσιοδότησης οι οποίες θα εκδίδονται πριν από κάθε ειδική εργασία από την αρµόδια Υπηρεσία της ΕΗ, λαµβανοµένου υπόψιν του ρυθµού πλυσίµατος που αναφέρεται στην τεχνική προσφορά του εργολάβου για κάθε είδος γραµµής : 6.2 Καµία εργασία δε θα γίνει χωρίς να εκδοθεί επιστολή εξουσιοδότησης. Η επιστολή εξουσιοδότησης θα περιλαµβάνει τις κατωτέρω πληροφορίες:

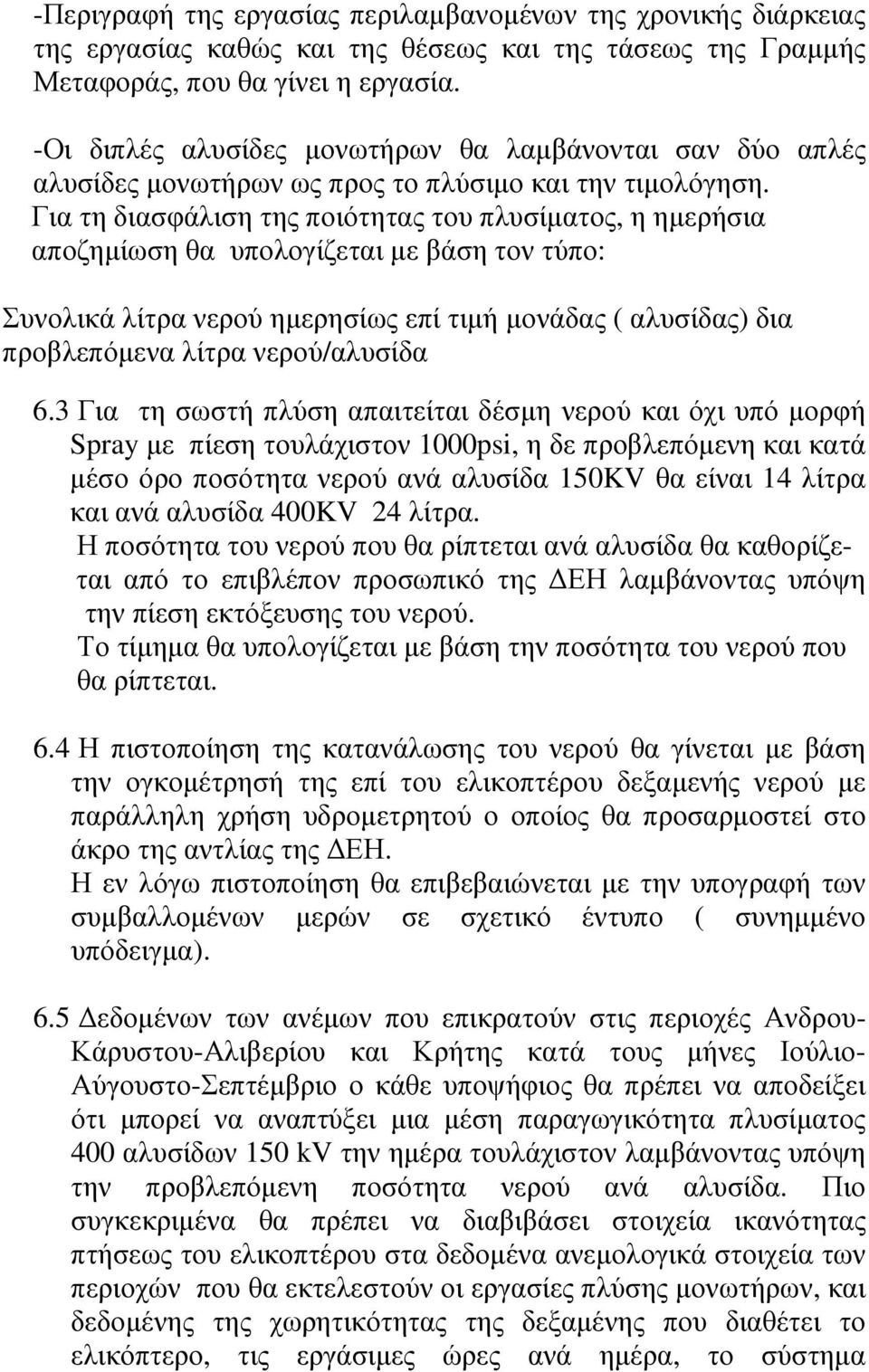

3 -Περιγραφή της εργασίας περιλαµβανοµένων της χρονικής διάρκειας της εργασίας καθώς και της θέσεως και της τάσεως της Γραµµής Μεταφοράς, που θα γίνει η εργασία. -Οι διπλές αλυσίδες µονωτήρων θα λαµβάνονται σαν δύο απλές αλυσίδες µονωτήρων ως προς το πλύσιµο και την τιµολόγηση. Για τη διασφάλιση της ποιότητας του πλυσίµατος, η ηµερήσια αποζηµίωση θα υπολογίζεται µε βάση τον τύπο: Συνολικά λίτρα νερού ηµερησίως επί τιµή µονάδας ( αλυσίδας) δια προβλεπόµενα λίτρα νερού/αλυσίδα 6.3 Για τη σωστή πλύση απαιτείται δέσµη νερού και όχι υπό µορφή Spray µε πίεση τουλάχιστον 1000psi, η δε προβλεπόµενη και κατά µέσο όρο ποσότητα νερού ανά αλυσίδα 150KV θα είναι 14 λίτρα και ανά αλυσίδα 400KV 24 λίτρα. Η ποσότητα του νερού που θα ρίπτεται ανά αλυσίδα θα καθορίζεται από το επιβλέπον προσωπικό της ΕΗ λαµβάνοντας υπόψη την πίεση εκτόξευσης του νερού. Το τίµηµα θα υπολογίζεται µε βάση την ποσότητα του νερού που θα ρίπτεται. 6.4 Η πιστοποίηση της κατανάλωσης του νερού θα γίνεται µε βάση την ογκοµέτρησή της επί του ελικοπτέρου δεξαµενής νερού µε παράλληλη χρήση υδροµετρητού ο οποίος θα προσαρµοστεί στο άκρο της αντλίας της ΕΗ. Η εν λόγω πιστοποίηση θα επιβεβαιώνεται µε την υπογραφή των συµβαλλοµένων µερών σε σχετικό έντυπο ( συνηµµένο υπόδειγµα). 6.5 εδοµένων των ανέµων που επικρατούν στις περιοχές Ανδρου- Κάρυστου-Αλιβερίου και Κρήτης κατά τους µήνες Ιούλιο- Αύγουστο-Σεπτέµβριο ο κάθε υποψήφιος θα πρέπει να αποδείξει ότι µπορεί να αναπτύξει µια µέση παραγωγικότητα πλυσίµατος 400 αλυσίδων 150 kv την ηµέρα τουλάχιστον λαµβάνοντας υπόψη την προβλεπόµενη ποσότητα νερού ανά αλυσίδα. Πιο συγκεκριµένα θα πρέπει να διαβιβάσει στοιχεία ικανότητας πτήσεως του ελικοπτέρου στα δεδοµένα ανεµολογικά στοιχεία των περιοχών που θα εκτελεστούν οι εργασίες πλύσης µονωτήρων, και δεδοµένης της χωρητικότητας της δεξαµένης που διαθέτει το ελικόπτερο, τις εργάσιµες ώρες ανά ηµέρα, το σύστηµα

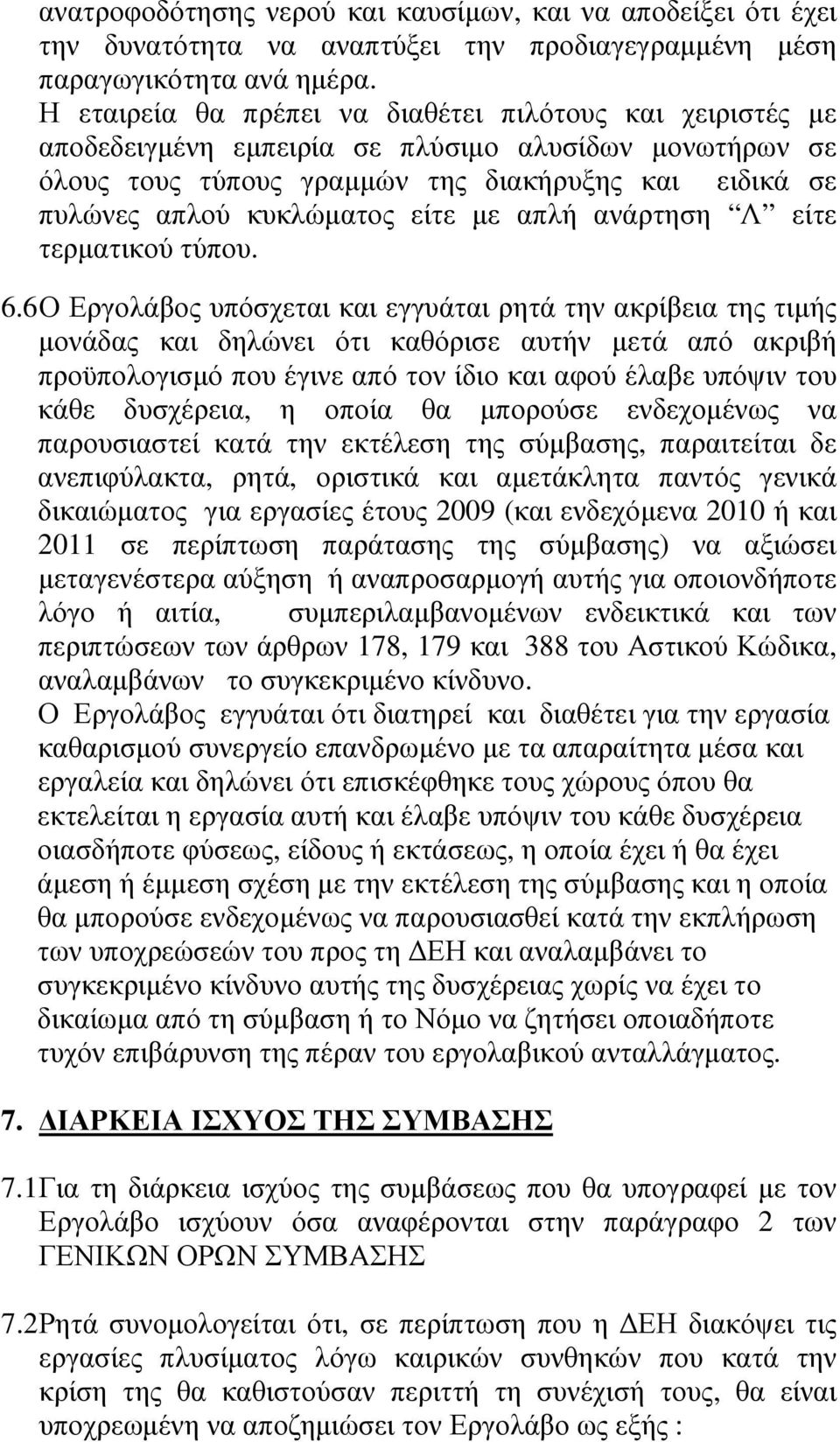

4 ανατροφοδότησης νερού και καυσίµων, και να αποδείξει ότι έχει την δυνατότητα να αναπτύξει την προδιαγεγραµµένη µέση παραγωγικότητα ανά ηµέρα. Η εταιρεία θα πρέπει να διαθέτει πιλότους και χειριστές µε αποδεδειγµένη εµπειρία σε πλύσιµο αλυσίδων µονωτήρων σε όλους τους τύπους γραµµών της διακήρυξης και ειδικά σε πυλώνες απλού κυκλώµατος είτε µε απλή ανάρτηση Λ είτε τερµατικού τύπου. 6.6 Ο Εργολάβος υπόσχεται και εγγυάται ρητά την ακρίβεια της τιµής µονάδας και δηλώνει ότι καθόρισε αυτήν µετά από ακριβή προϋπολογισµό που έγινε από τον ίδιο και αφού έλαβε υπόψιν του κάθε δυσχέρεια, η οποία θα µπορούσε ενδεχοµένως να παρουσιαστεί κατά την εκτέλεση της σύµβασης, παραιτείται δε ανεπιφύλακτα, ρητά, οριστικά και αµετάκλητα παντός γενικά δικαιώµατος για εργασίες έτους 2009 (και ενδεχόµενα 2010 ή και 2011 σε περίπτωση παράτασης της σύµβασης) να αξιώσει µεταγενέστερα αύξηση ή αναπροσαρµογή αυτής για οποιονδήποτε λόγο ή αιτία, συµπεριλαµβανοµένων ενδεικτικά και των περιπτώσεων των άρθρων 178, 179 και 388 του Αστικού Κώδικα, αναλαµβάνων το συγκεκριµένο κίνδυνο. Ο Εργολάβος εγγυάται ότι διατηρεί και διαθέτει για την εργασία καθαρισµού συνεργείο επανδρωµένο µε τα απαραίτητα µέσα και εργαλεία και δηλώνει ότι επισκέφθηκε τους χώρους όπου θα εκτελείται η εργασία αυτή και έλαβε υπόψιν του κάθε δυσχέρεια οιασδήποτε φύσεως, είδους ή εκτάσεως, η οποία έχει ή θα έχει άµεση ή έµµεση σχέση µε την εκτέλεση της σύµβασης και η οποία θα µπορούσε ενδεχοµένως να παρουσιασθεί κατά την εκπλήρωση των υποχρεώσεών του προς τη ΕΗ και αναλαµβάνει το συγκεκριµένο κίνδυνο αυτής της δυσχέρειας χωρίς να έχει το δικαίωµα από τη σύµβαση ή το Νόµο να ζητήσει οποιαδήποτε τυχόν επιβάρυνση της πέραν του εργολαβικού ανταλλάγµατος. 7. ΙΑΡΚΕΙΑ ΙΣΧΥΟΣ ΤΗΣ ΣΥΜΒΑΣΗΣ 7.1 Για τη διάρκεια ισχύος της συµβάσεως που θα υπογραφεί µε τον Εργολάβο ισχύουν όσα αναφέρονται στην παράγραφο 2 των ΓΕΝΙΚΩΝ ΟΡΩΝ ΣΥΜΒΑΣΗΣ 7.2 Ρητά συνοµολογείται ότι, σε περίπτωση που η ΕΗ διακόψει τις εργασίες πλυσίµατος λόγω καιρικών συνθηκών που κατά την κρίση της θα καθιστούσαν περιττή τη συνέχισή τους, θα είναι υποχρεωµένη να αποζηµιώσει τον Εργολάβο ως εξής :

5 Σε περίπτωση βροχοπτώσεων ή άλλων λόγων η ΕΗ δύναται να προβαίνει σε µεταβολή των αρχικών προγραµµάτων πλυσίµατος µονωτήρων ή αυτοδικαίως να λύσει τη σύµβαση δηλαδή να σταµατήσει ολοσχερώς τις παραπέρα εργασίες πλυσίµατος και να προβεί σε µια γραµµικής µορφής αποζηµίωση του τύπου: Υ = Α(1-χ/0,60), όπως εµφανίζεται στο ακόλουθο διάγραµµα : Y = 0 για χ 0,60 Υ = Α ( 1 χ / 0,60) για χ < 0,60 Y = τιµή σε ΕΥΡΩ Α = ΕΥΡΩ Χ = ποσοστό µονωτήρων που έχουν πλυθεί σε σχέση µε το συνολικό αριθµό των προς πλύση µονωτήρων.

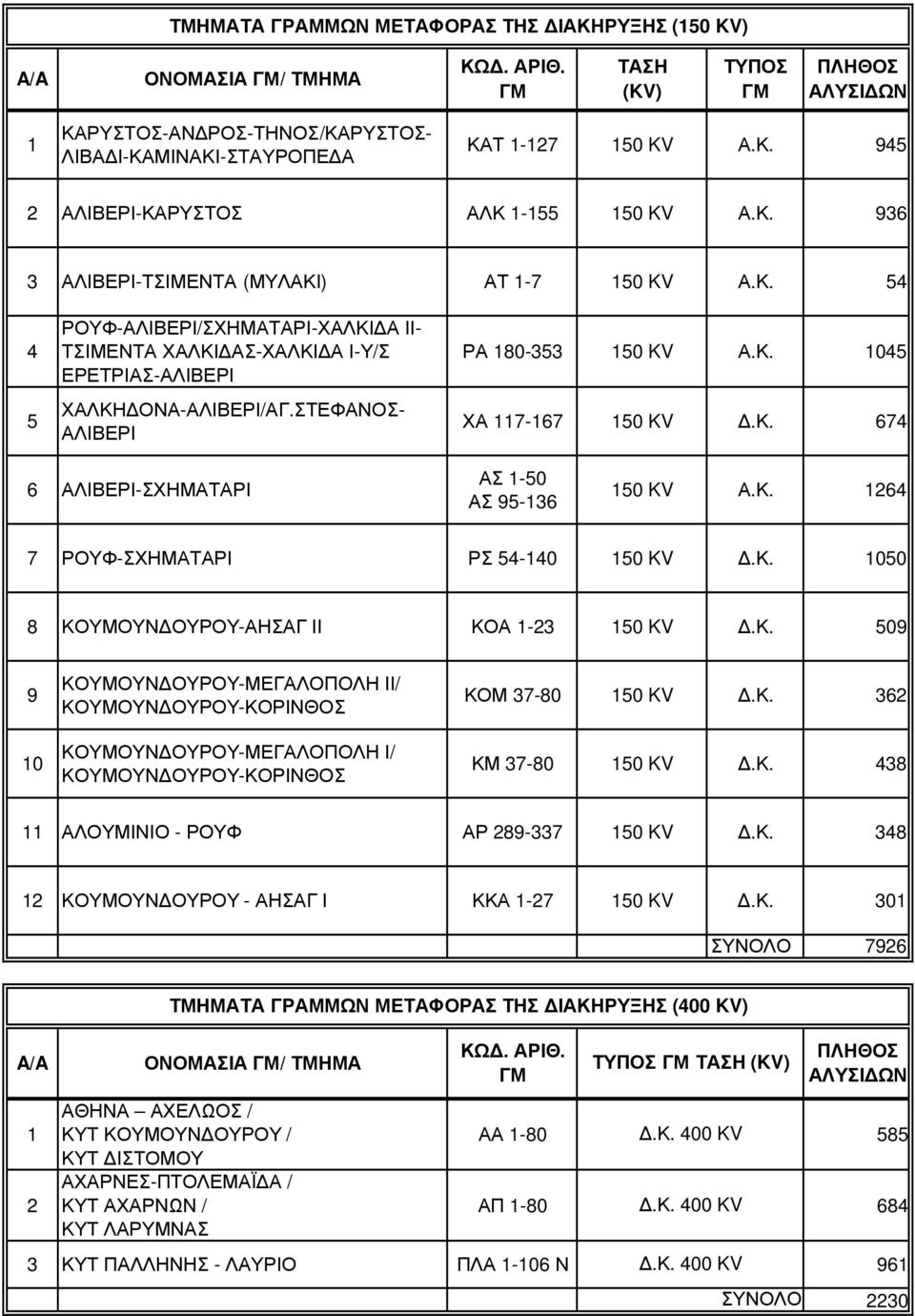

6 ΤΜΗΜΑΤΑ ΓΡΑΜΜΩΝ ΜΕΤΑΦΟΡΑΣ ΤΗΣ ΙΑΚΗΡΥΞΗΣ (150 KV) A/A ΟΝΟΜΑΣΙΑ ΓΜ/ ΤΜΗΜΑ ΚΩ. ΑΡΙΘ. ΓΜ ΤΑΣΗ (KV) ΤΥΠΟΣ ΓΜ ΠΛΗΘΟΣ ΑΛΥΣΙ ΩΝ 1 ΚΑΡΥΣΤΟΣ-ΑΝ ΡΟΣ-ΤΗΝΟΣ/ΚΑΡΥΣΤΟΣ- ΛΙΒΑ Ι-ΚΑΜΙΝΑΚΙ-ΣΤΑΥΡΟΠΕ Α ΚΑΤ KV Α.Κ ΑΛΙΒΕΡΙ-ΚΑΡΥΣΤΟΣ ΑΛΚ KV Α.Κ ΑΛΙΒΕΡΙ-ΤΣΙΜΕΝΤΑ (ΜΥΛΑΚΙ) ΑΤ KV Α.Κ ΡΟΥΦ-ΑΛΙΒΕΡΙ/ΣΧΗΜΑΤΑΡΙ-ΧΑΛΚΙ Α ΙΙ- ΤΣΙΜΕΝΤΑ ΧΑΛΚΙ ΑΣ-ΧΑΛΚΙ Α Ι-Υ/Σ ΕΡΕΤΡΙΑΣ-ΑΛΙΒΕΡΙ ΧΑΛΚΗ ΟΝΑ-ΑΛΙΒΕΡΙ/ΑΓ.ΣΤΕΦΑΝΟΣ- ΑΛΙΒΕΡΙ ΡΑ KV Α.Κ ΧΑ KV.Κ ΑΛΙΒΕΡΙ-ΣΧΗΜΑΤΑΡΙ ΑΣ 1-50 ΑΣ KV Α.Κ ΡΟΥΦ-ΣΧΗΜΑΤΑΡΙ ΡΣ KV.Κ ΚΟΥΜΟΥΝ ΟΥΡΟΥ-ΑΗΣΑΓ ΙΙ ΚΟΑ KV.Κ ΚΟΥΜΟΥΝ ΟΥΡΟΥ-ΜΕΓΑΛΟΠΟΛΗ ΙΙ/ ΚΟΥΜΟΥΝ ΟΥΡΟΥ-ΚΟΡΙΝΘΟΣ ΚΟΥΜΟΥΝ ΟΥΡΟΥ-ΜΕΓΑΛΟΠΟΛΗ Ι/ ΚΟΥΜΟΥΝ ΟΥΡΟΥ-ΚΟΡΙΝΘΟΣ ΚΟΜ KV.Κ. 362 ΚΜ KV.Κ ΑΛΟΥΜΙΝΙΟ - ΡΟΥΦ ΑΡ KV.Κ ΚΟΥΜΟΥΝ ΟΥΡΟΥ - ΑΗΣΑΓ Ι ΚΚΑ KV.Κ. 301 ΣΥΝΟΛΟ 7926 A/A 1 2 ΤΜΗΜΑΤΑ ΓΡΑΜΜΩΝ ΜΕΤΑΦΟΡΑΣ ΤΗΣ ΙΑΚΗΡΥΞΗΣ (400 KV) ΟΝΟΜΑΣΙΑ ΓΜ/ ΤΜΗΜΑ ΑΘΗΝΑ ΑΧΕΛΩΟΣ / ΚΥΤ ΚΟΥΜΟΥΝ ΟΥΡΟΥ / ΚΥΤ ΙΣΤΟΜΟΥ ΑΧΑΡΝΕΣ-ΠΤΟΛΕΜΑΪ Α / ΚΥΤ ΑΧΑΡΝΩΝ / ΚΥΤ ΛΑΡΥΜΝΑΣ ΚΩ. ΑΡΙΘ. ΓΜ ΤΥΠΟΣ ΓΜ ΤΑΣΗ (KV) ΠΛΗΘΟΣ ΑΛΥΣΙ ΩΝ ΑΑ 1-80.Κ. 400 KV 585 ΑΠ 1-80.Κ. 400 KV ΚΥΤ ΠΑΛΛΗΝΗΣ - ΛΑΥΡΙΟ ΠΛΑ Ν.Κ. 400 KV 961 ΣΥΝΟΛΟ 2230

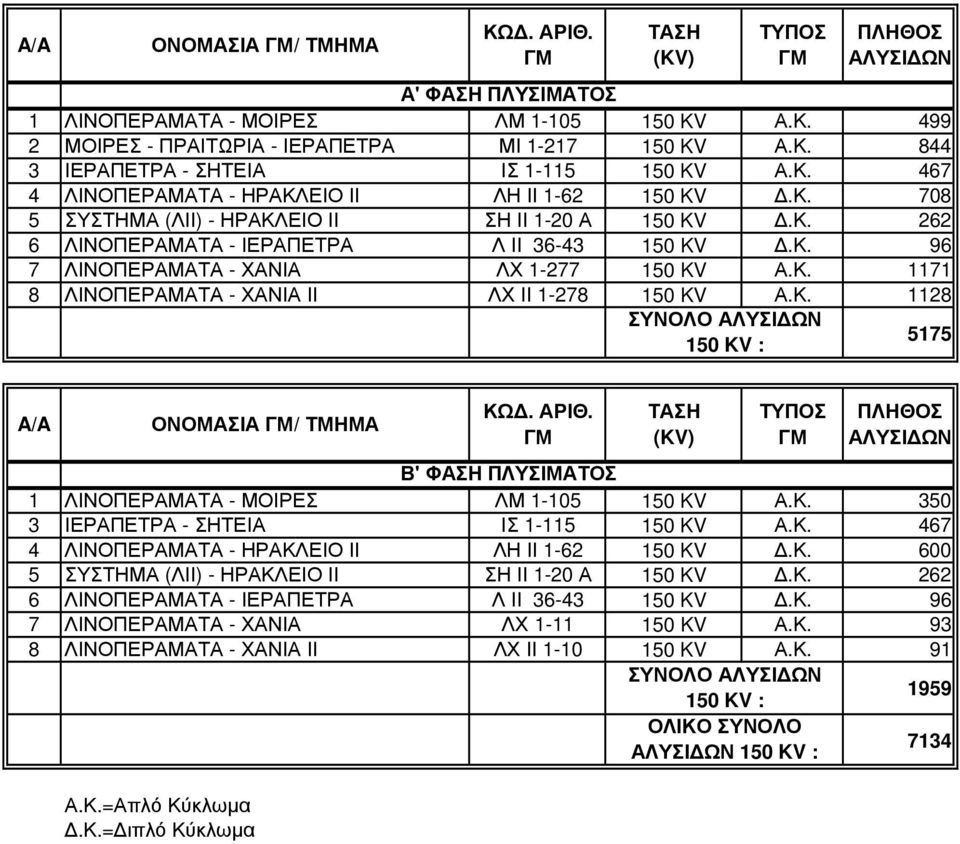

7 A/A ΟΝΟΜΑΣΙΑ ΓΜ/ ΤΜΗΜΑ ΚΩ. ΑΡΙΘ. ΓΜ ΤΑΣΗ (KV) ΤΥΠΟΣ ΓΜ ΠΛΗΘΟΣ ΑΛΥΣΙ ΩΝ Α' ΦΑΣΗ ΠΛΥΣΙΜΑΤΟΣ 1 ΛΙΝΟΠΕΡΑΜΑΤΑ - ΜΟΙΡΕΣ ΛΜ KV Α.Κ ΜΟΙΡΕΣ - ΠΡΑΙΤΩΡΙΑ - ΙΕΡΑΠΕΤΡΑ ΜΙ KV Α.Κ ΙΕΡΑΠΕΤΡΑ - ΣΗΤΕΙΑ ΙΣ KV Α.Κ ΛΙΝΟΠΕΡΑΜΑΤΑ - ΗΡΑΚΛΕΙΟ ΙΙ ΛΗ ΙΙ KV.Κ ΣΥΣΤΗΜΑ (ΛΙΙ) - ΗΡΑΚΛΕΙΟ ΙΙ ΣΗ ΙΙ 1-20 Α 150 KV.Κ ΛΙΝΟΠΕΡΑΜΑΤΑ - ΙΕΡΑΠΕΤΡΑ Λ ΙΙ KV.Κ ΛΙΝΟΠΕΡΑΜΑΤΑ - ΧΑΝΙΑ ΛΧ KV Α.Κ ΛΙΝΟΠΕΡΑΜΑΤΑ - ΧΑΝΙΑ ΙΙ ΛΧ ΙΙ KV Α.Κ ΣΥΝΟΛΟ ΑΛΥΣΙ ΩΝ 150 KV : 5175 A/A ΟΝΟΜΑΣΙΑ ΓΜ/ ΤΜΗΜΑ ΚΩ. ΑΡΙΘ. ΓΜ ΤΑΣΗ (KV) ΤΥΠΟΣ ΓΜ ΠΛΗΘΟΣ ΑΛΥΣΙ ΩΝ Β' ΦΑΣΗ ΠΛΥΣΙΜΑΤΟΣ 1 ΛΙΝΟΠΕΡΑΜΑΤΑ - ΜΟΙΡΕΣ ΛΜ KV Α.Κ ΙΕΡΑΠΕΤΡΑ - ΣΗΤΕΙΑ ΙΣ KV Α.Κ ΛΙΝΟΠΕΡΑΜΑΤΑ - ΗΡΑΚΛΕΙΟ ΙΙ ΛΗ ΙΙ KV.Κ ΣΥΣΤΗΜΑ (ΛΙΙ) - ΗΡΑΚΛΕΙΟ ΙΙ ΣΗ ΙΙ 1-20 Α 150 KV.Κ ΛΙΝΟΠΕΡΑΜΑΤΑ - ΙΕΡΑΠΕΤΡΑ Λ ΙΙ KV.Κ ΛΙΝΟΠΕΡΑΜΑΤΑ - ΧΑΝΙΑ ΛΧ KV Α.Κ ΛΙΝΟΠΕΡΑΜΑΤΑ - ΧΑΝΙΑ ΙΙ ΛΧ ΙΙ KV Α.Κ. 91 ΣΥΝΟΛΟ ΑΛΥΣΙ ΩΝ 150 KV : ΟΛΙΚΟ ΣΥΝΟΛΟ ΑΛΥΣΙ ΩΝ 150 KV : Α.Κ.=Απλό Κύκλωµα.Κ.= ιπλό Κύκλωµα

8

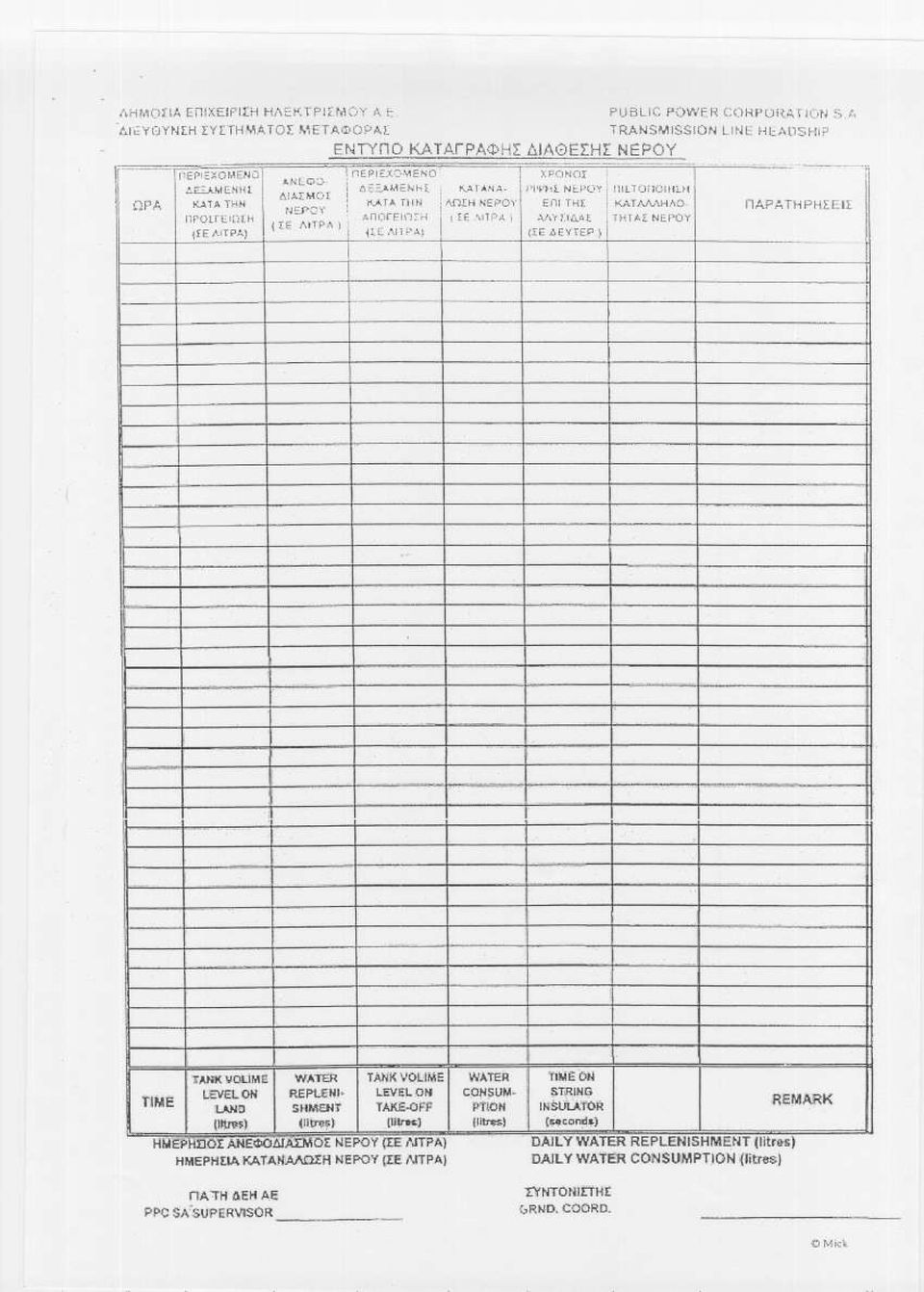

9

10

11

12 Mick

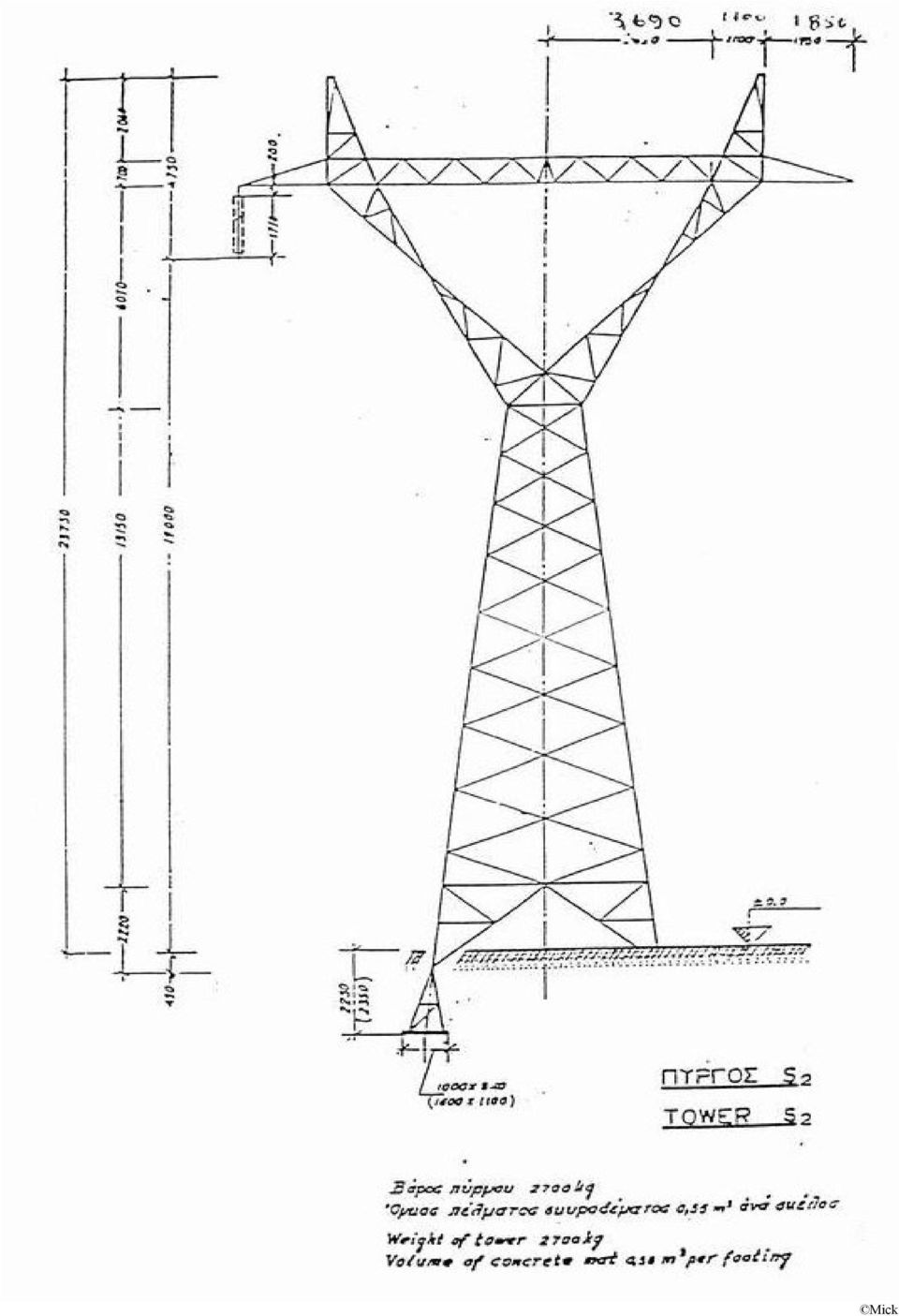

13 Mick

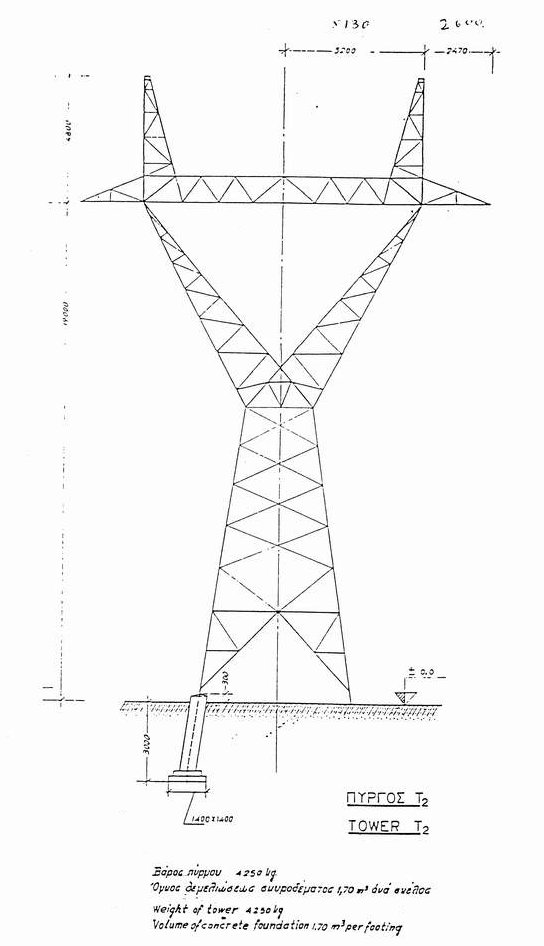

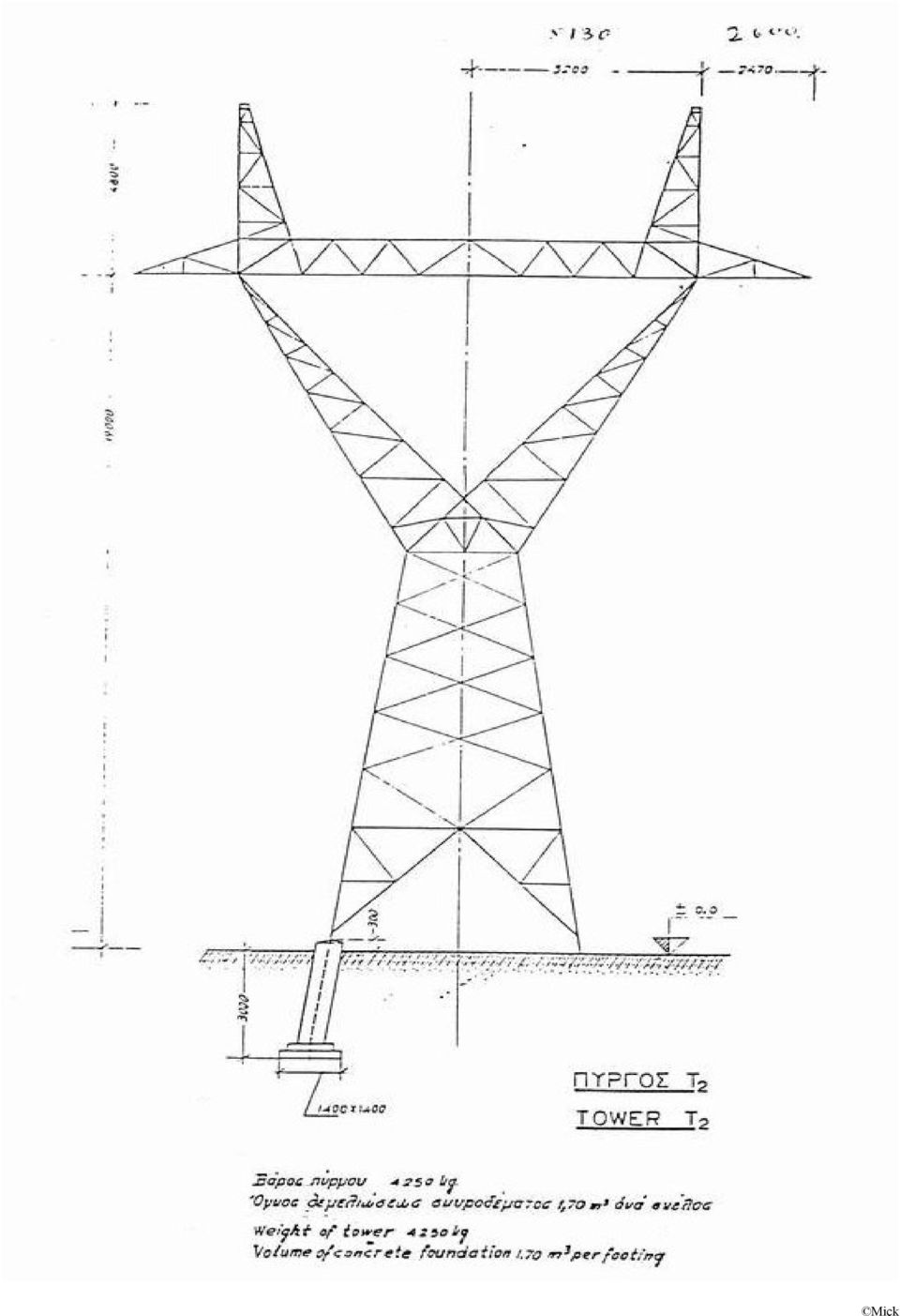

14 Mick

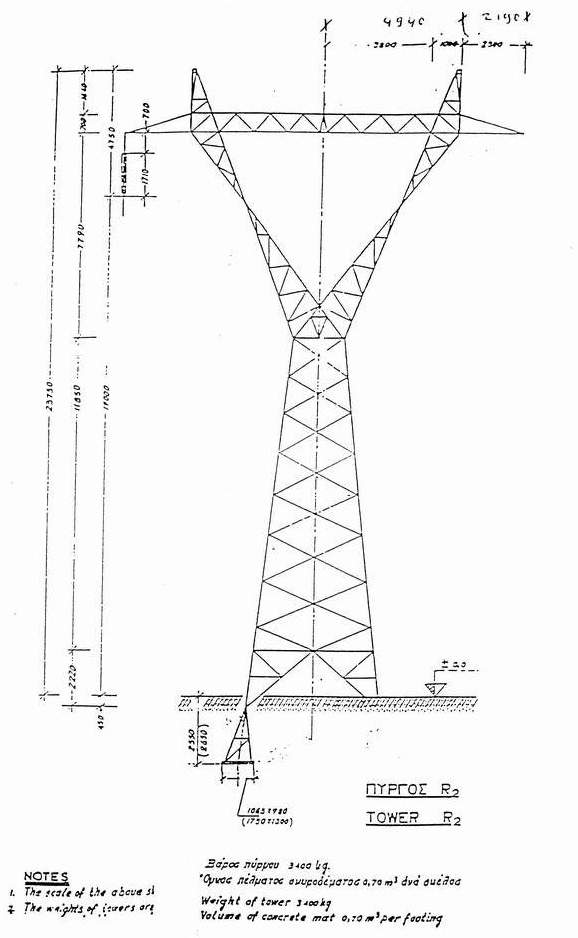

15 Mick

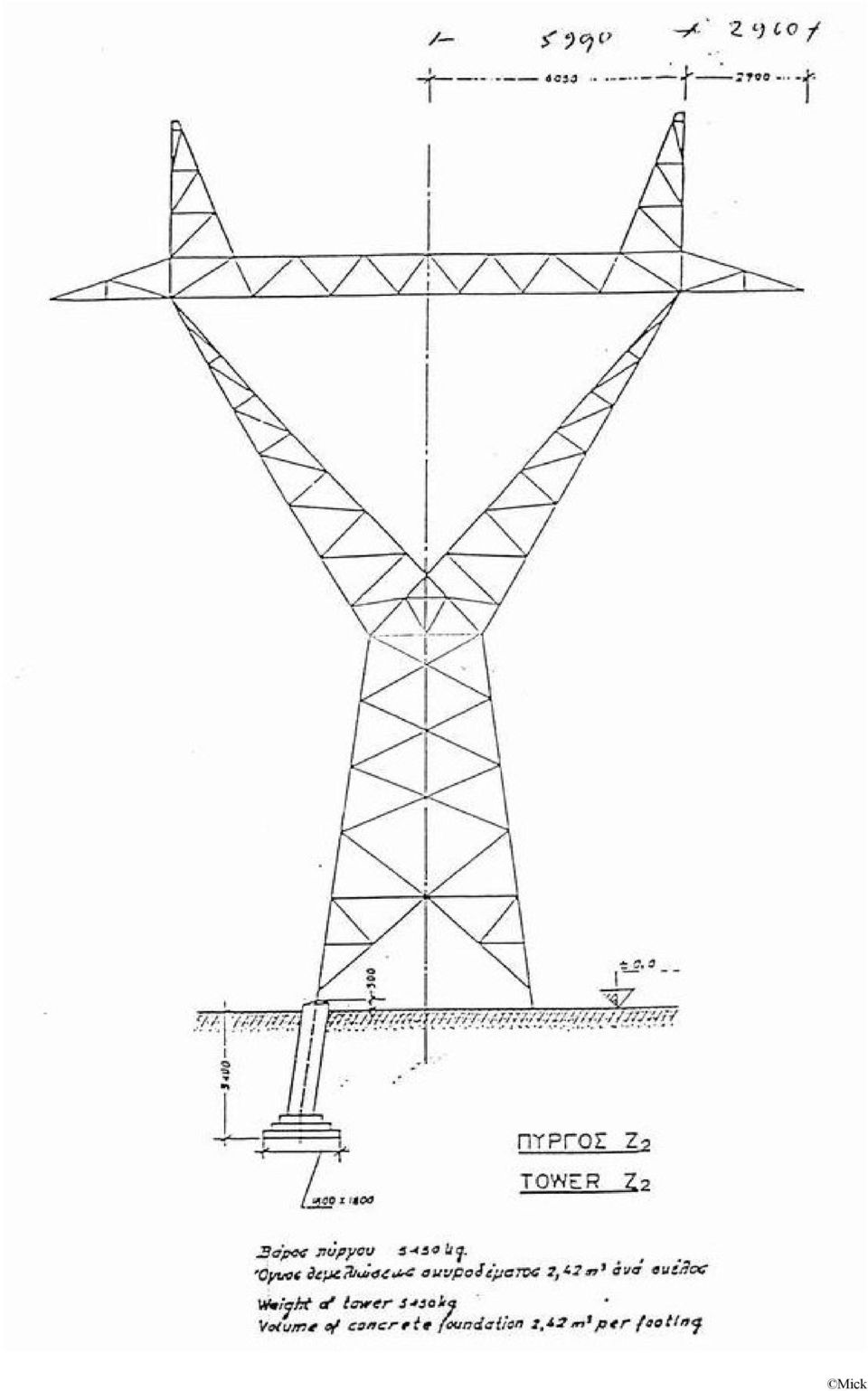

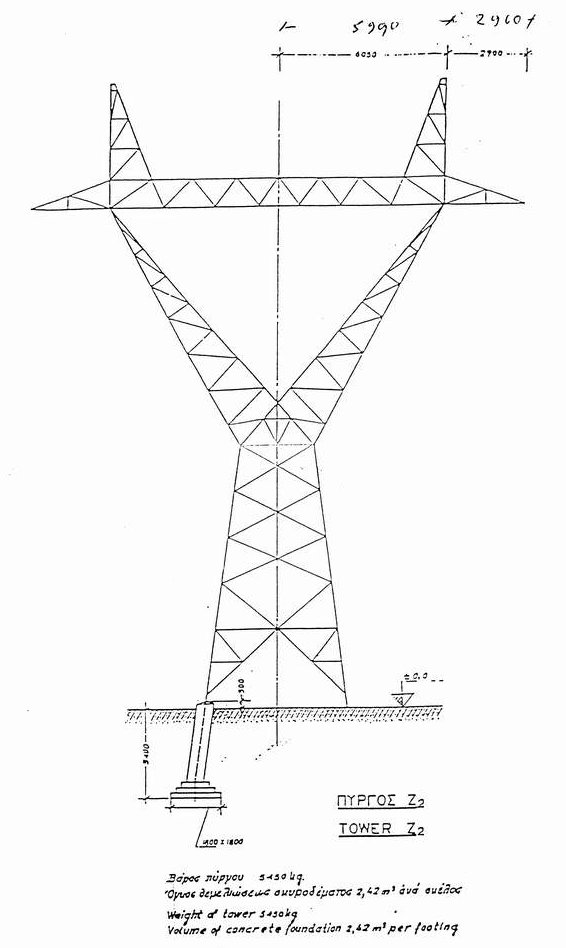

16 Mick

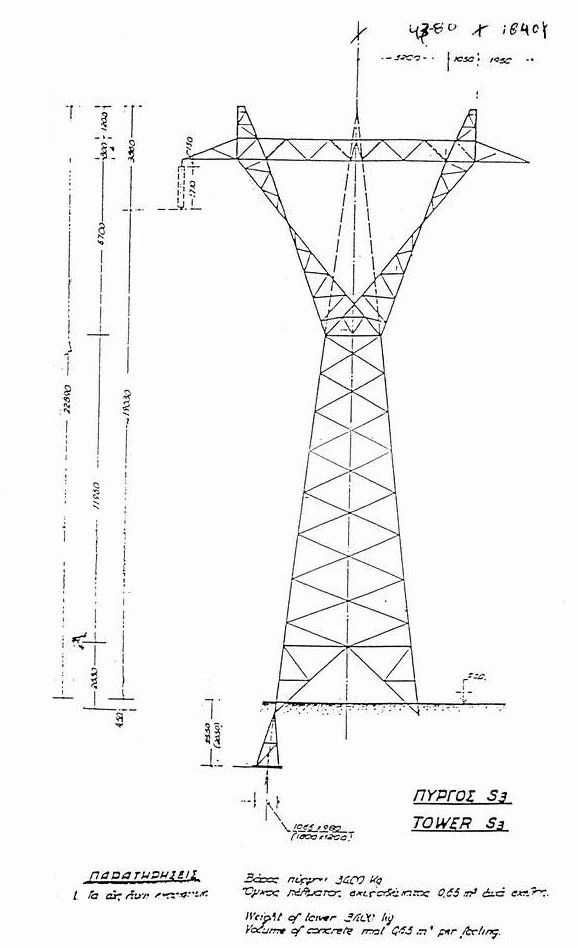

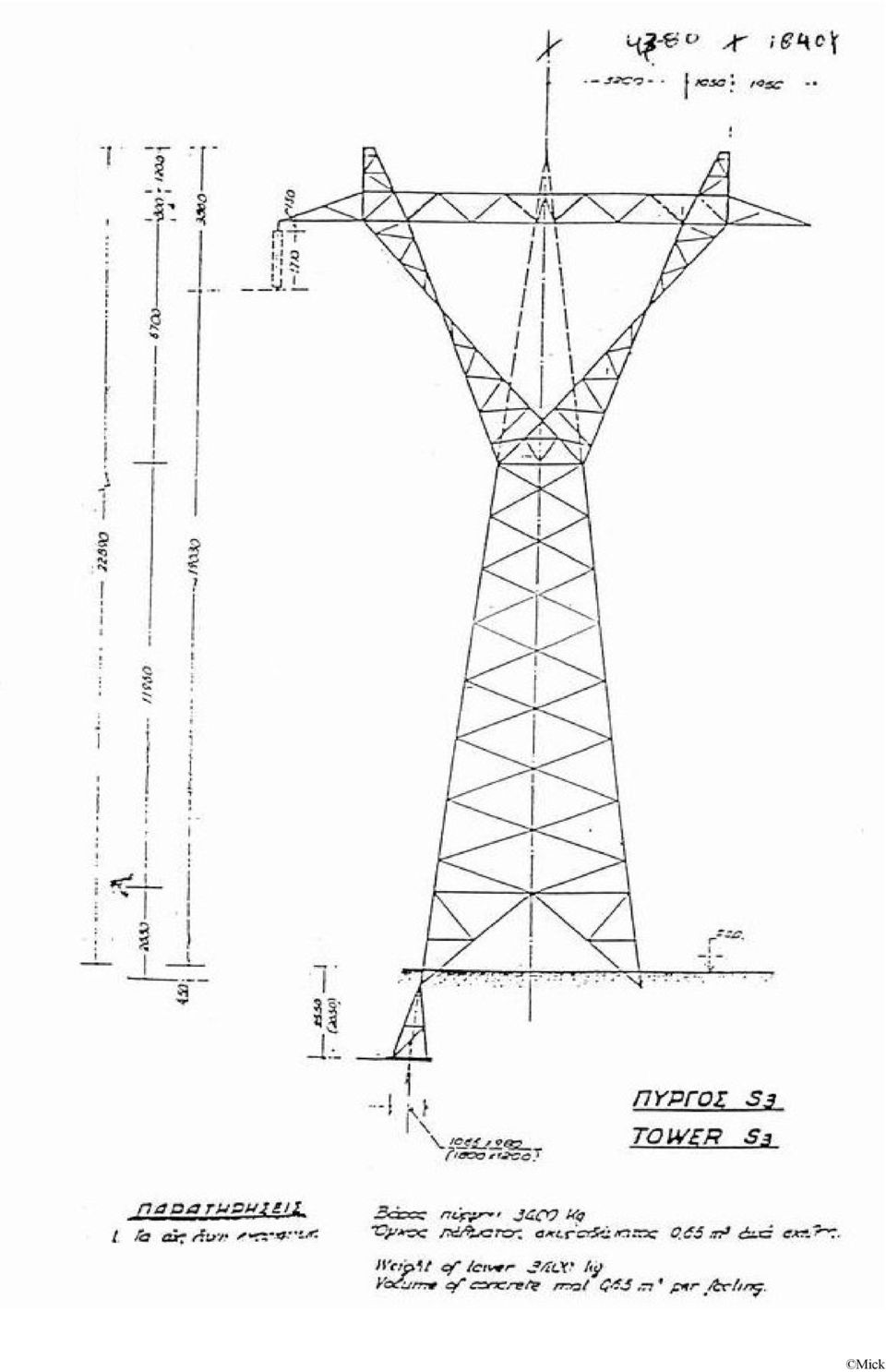

17 Mick

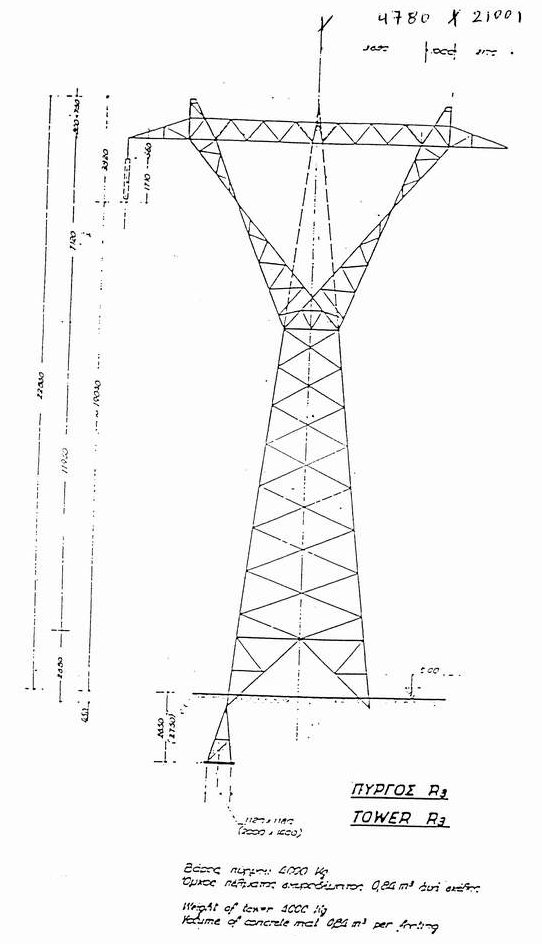

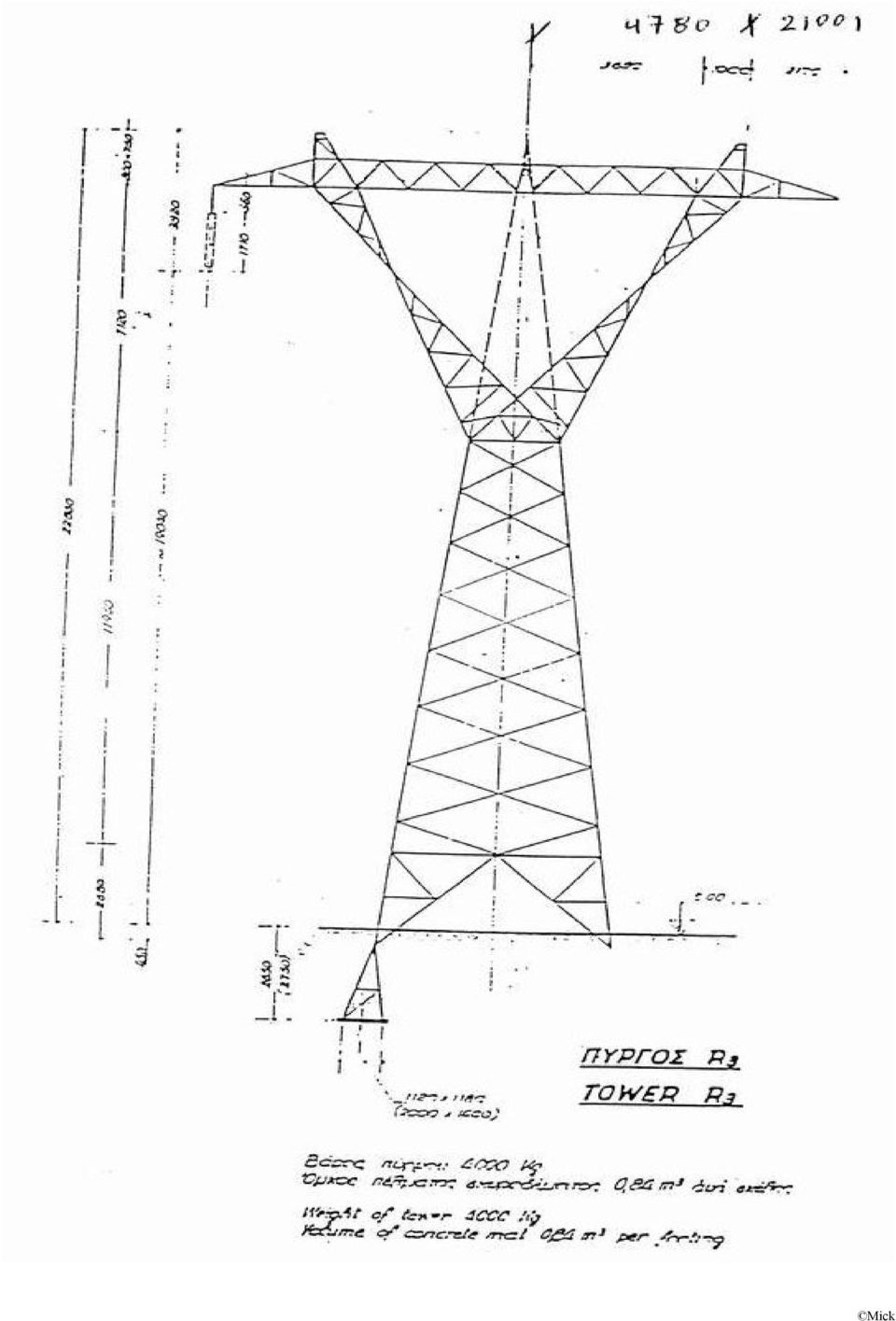

18 Mick

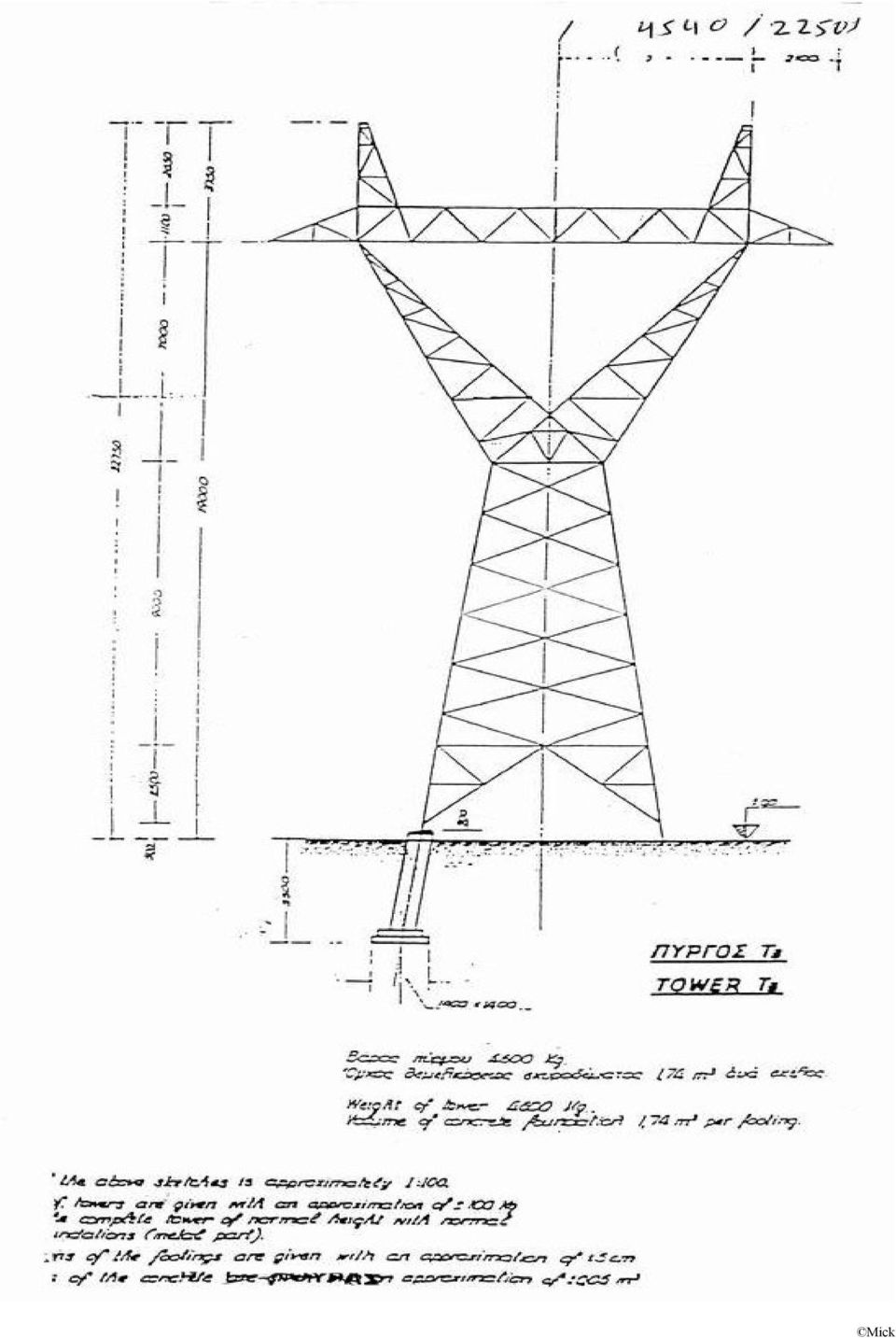

19 Mick

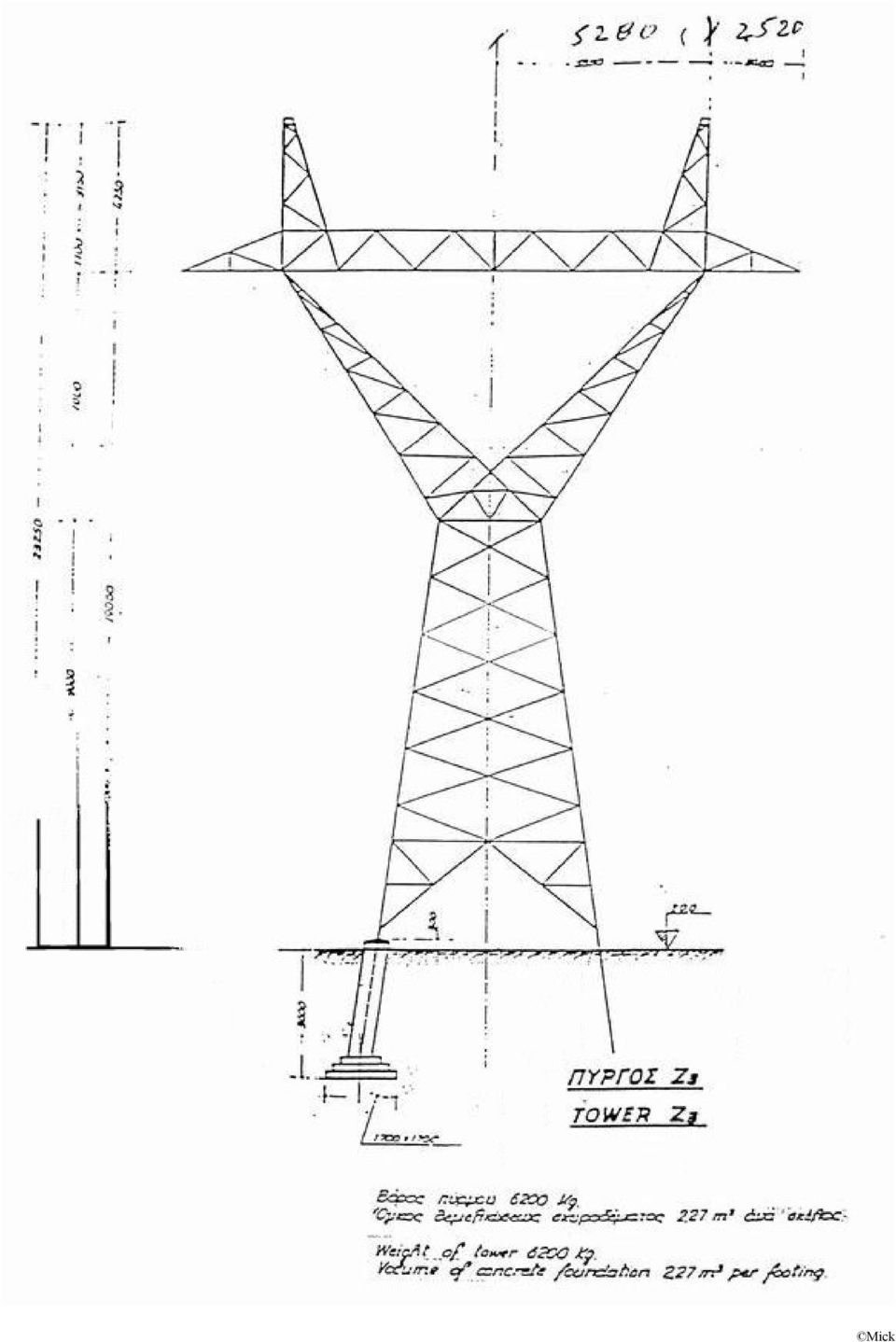

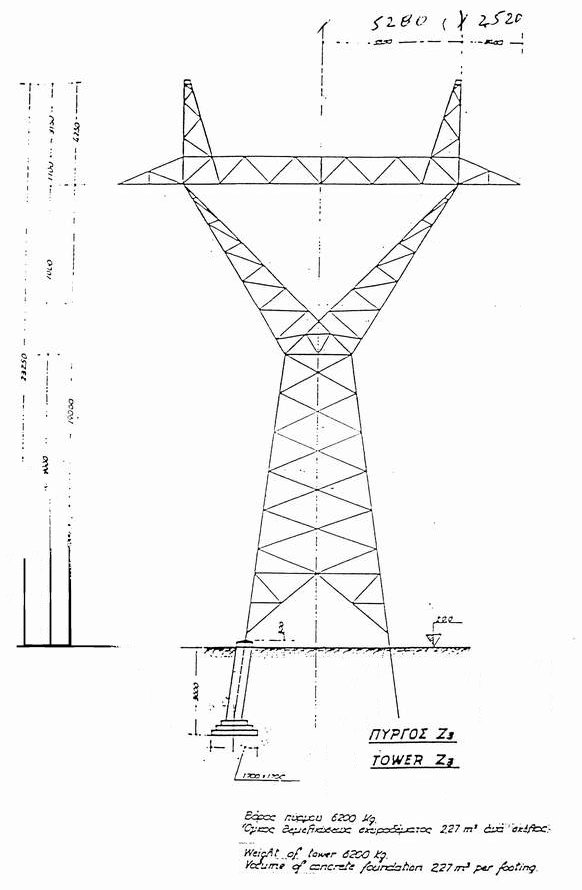

20 Mick

21 Mick

22 Mick

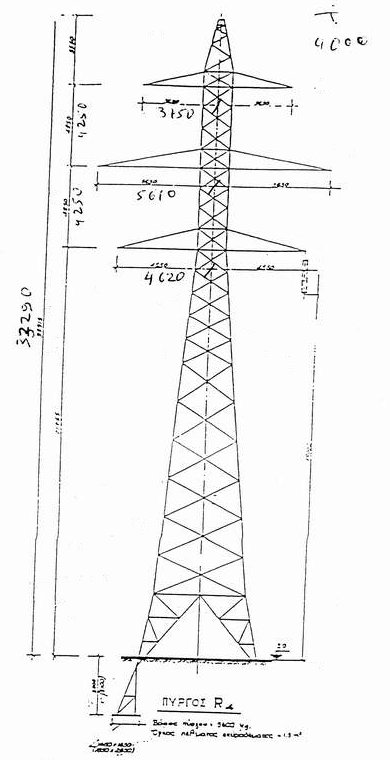

23 Mick

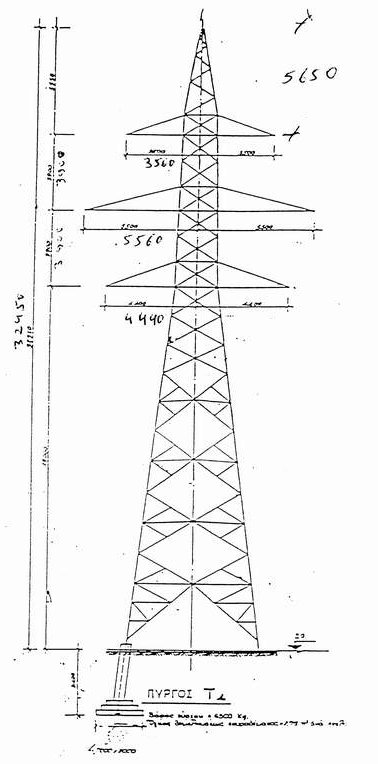

24 Mick

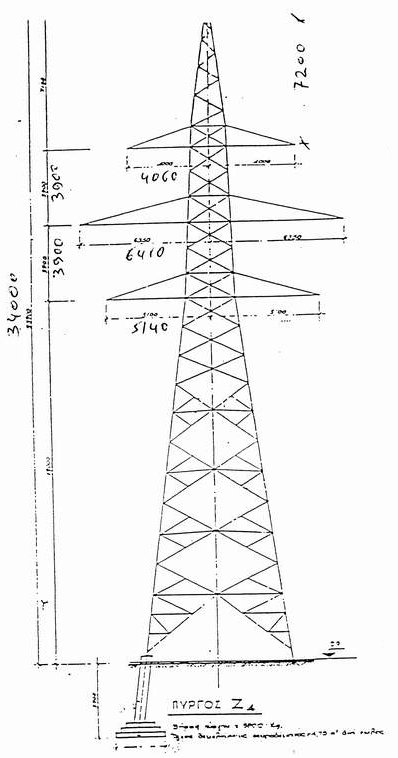

25 Mick

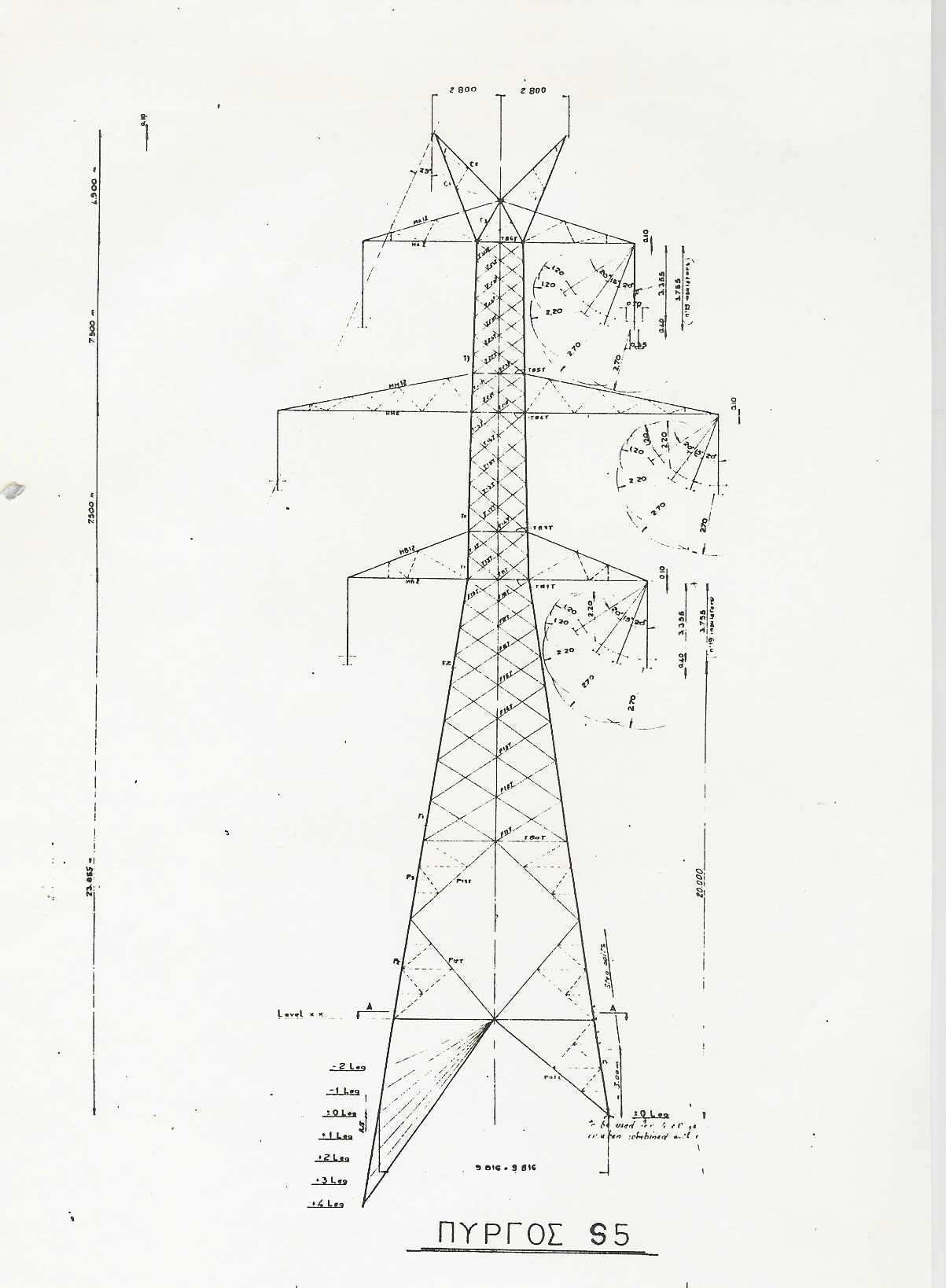

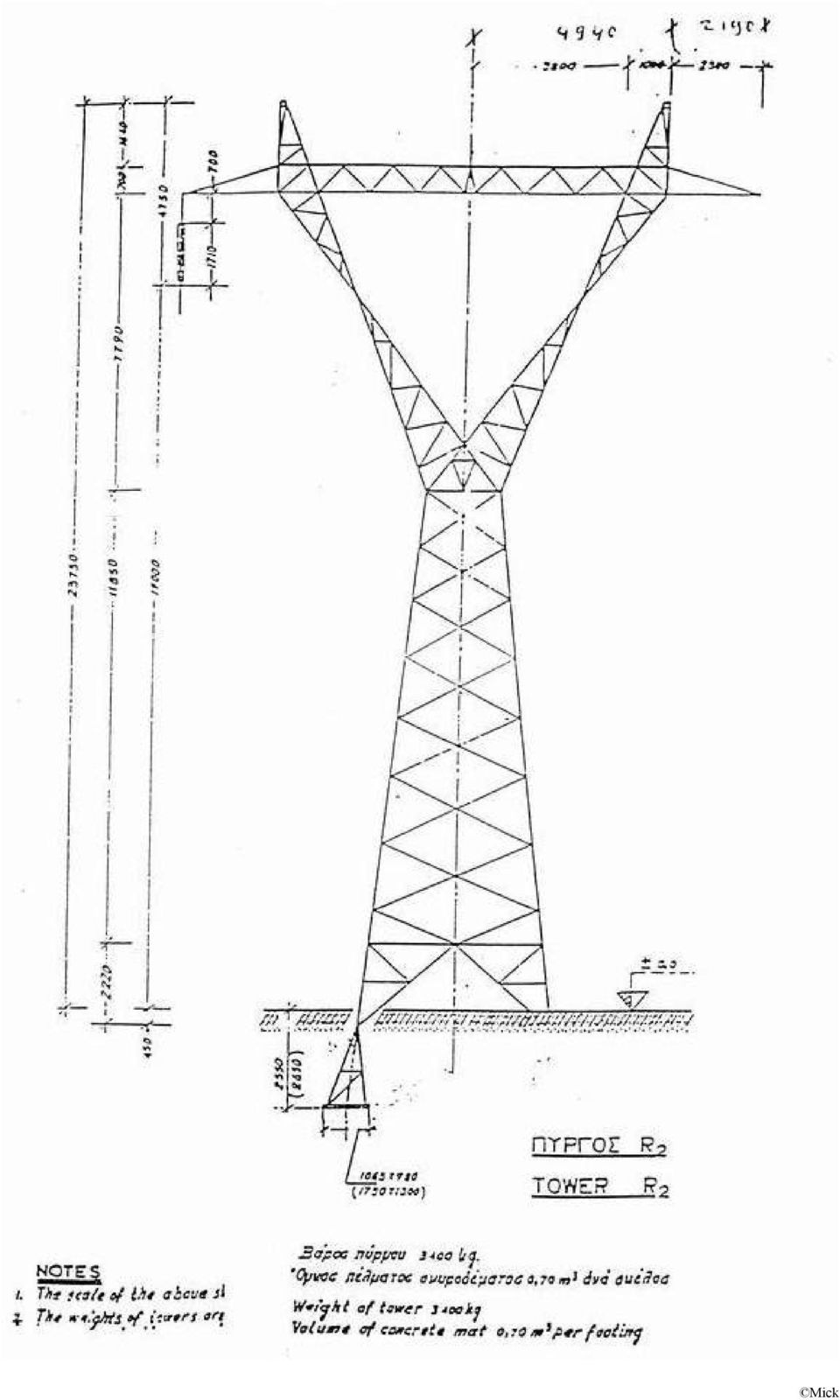

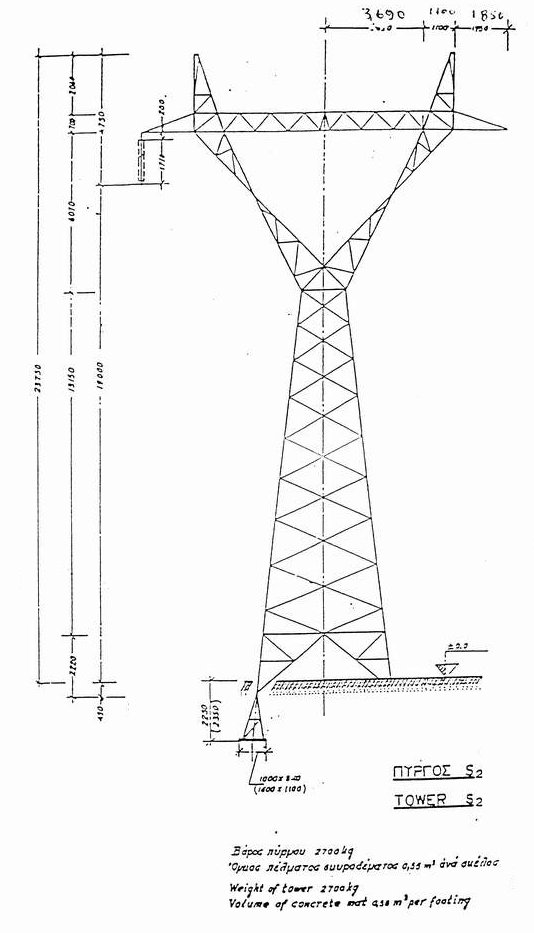

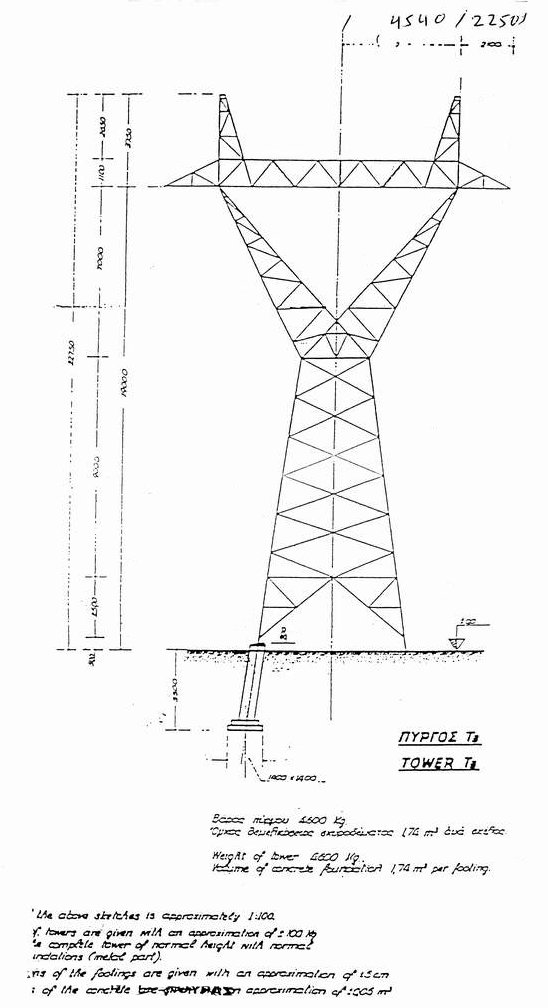

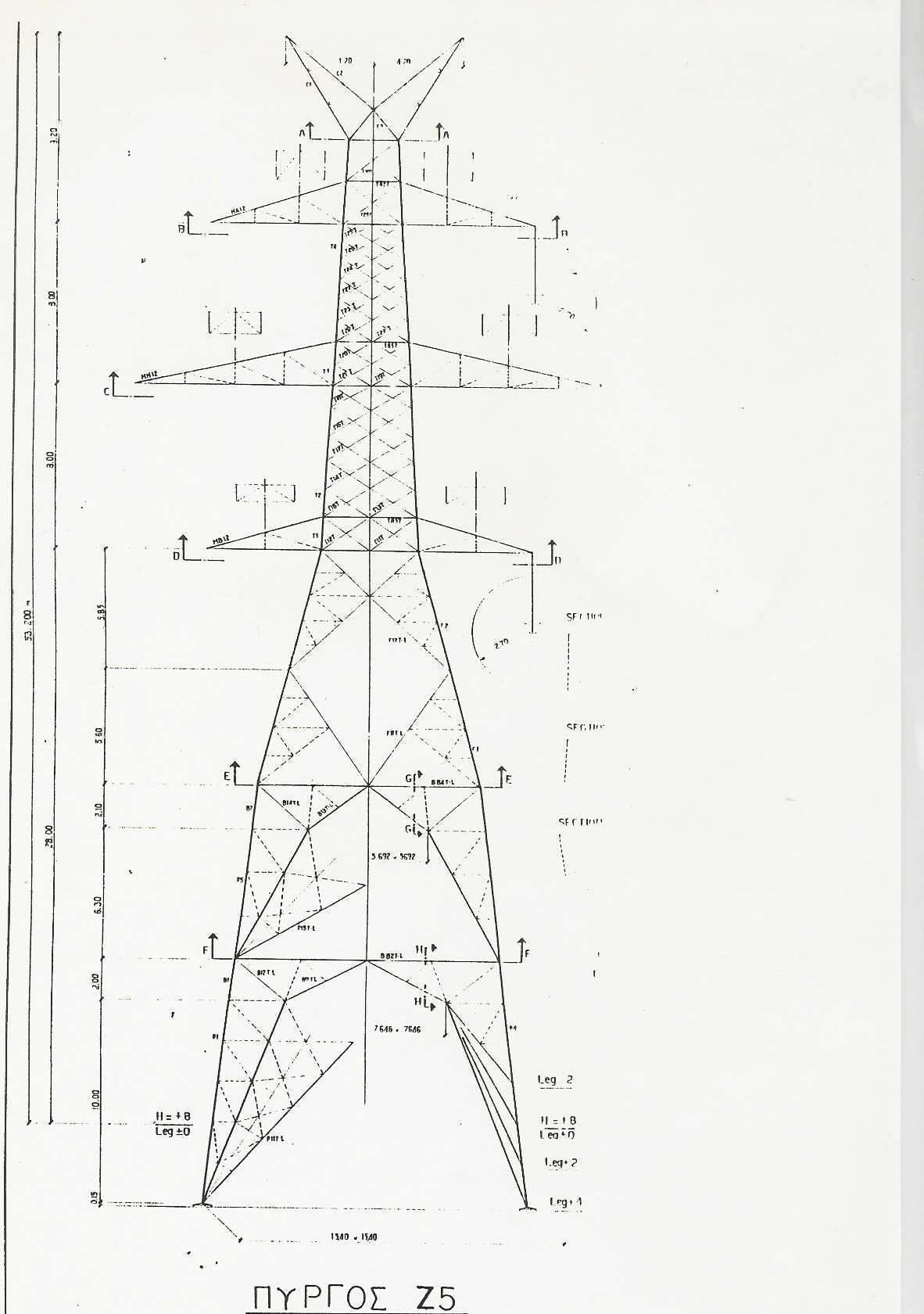

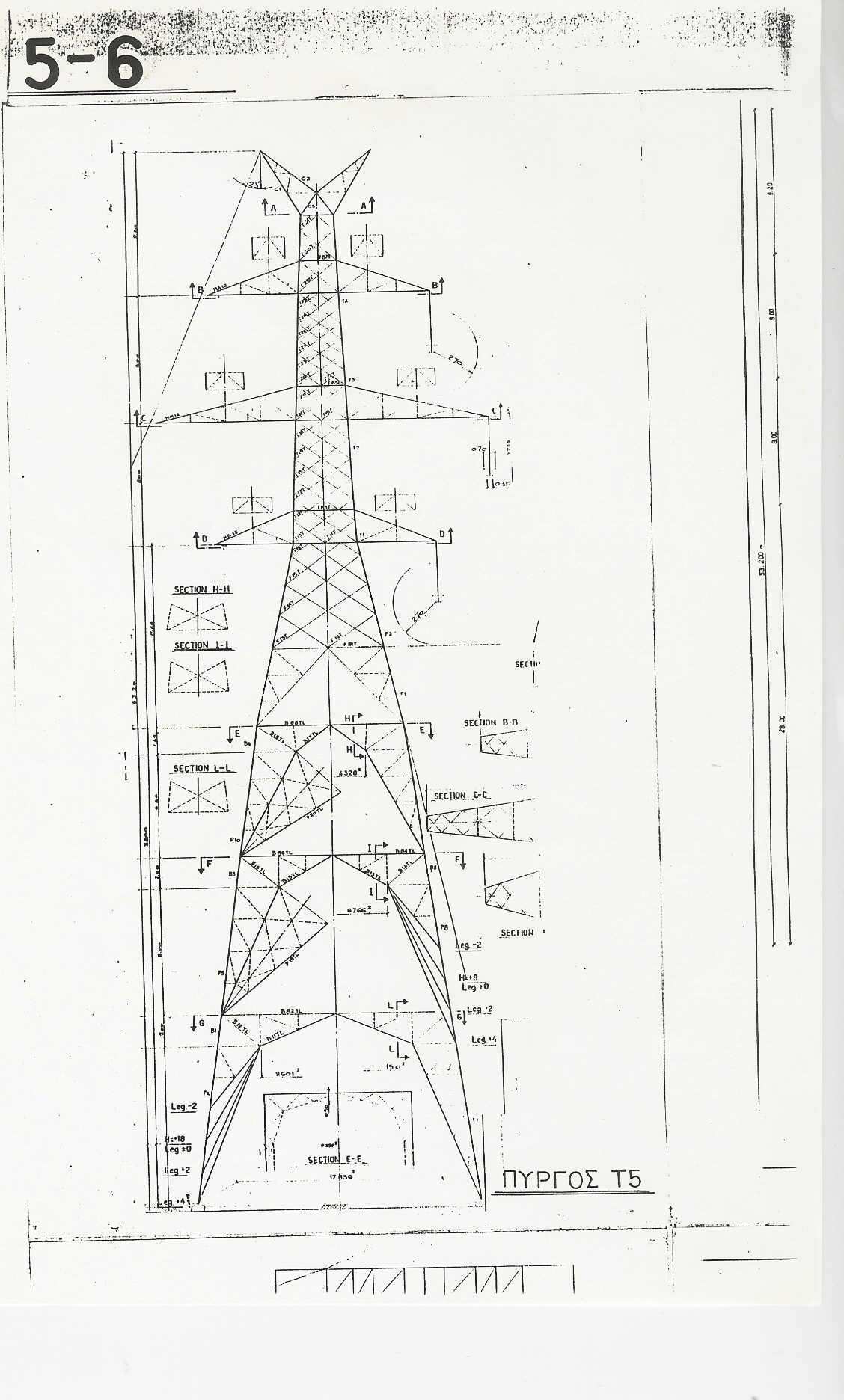

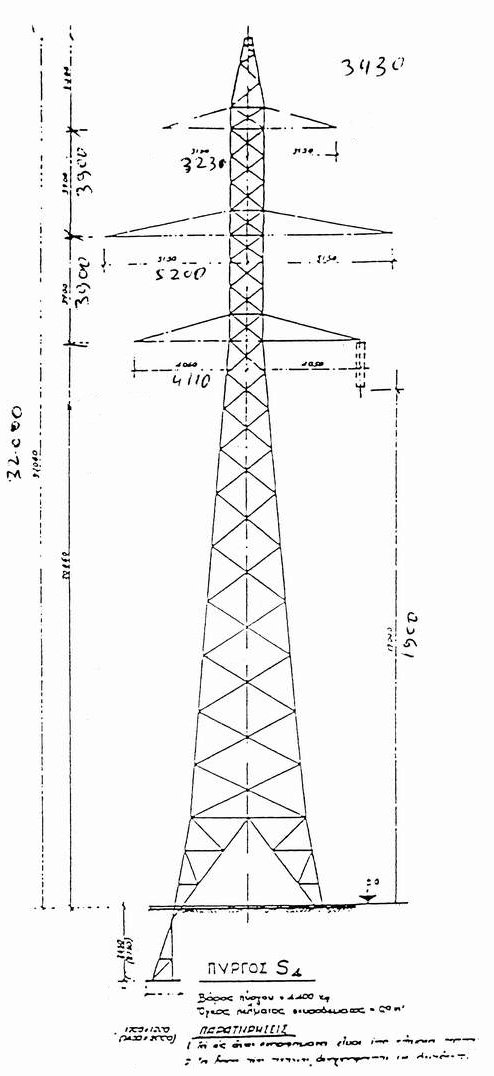

26 ΠΑΡΑΡΤΗΜΑ ΒΑΣΙΚΕΣ ΙΑΣΤΑΣΕΙΣ ΠΥΡΓΩΝ ΙΠΛΟΥ ΚΥΚΛΩΜΑΤΟΣ ΓΜ 400KV ΣΕΛΙ ΕΣ : 5
