Δ Ε Υ Α Ρ ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΔΗΜΟΥ ΡΟΔΟΥ

Transcript

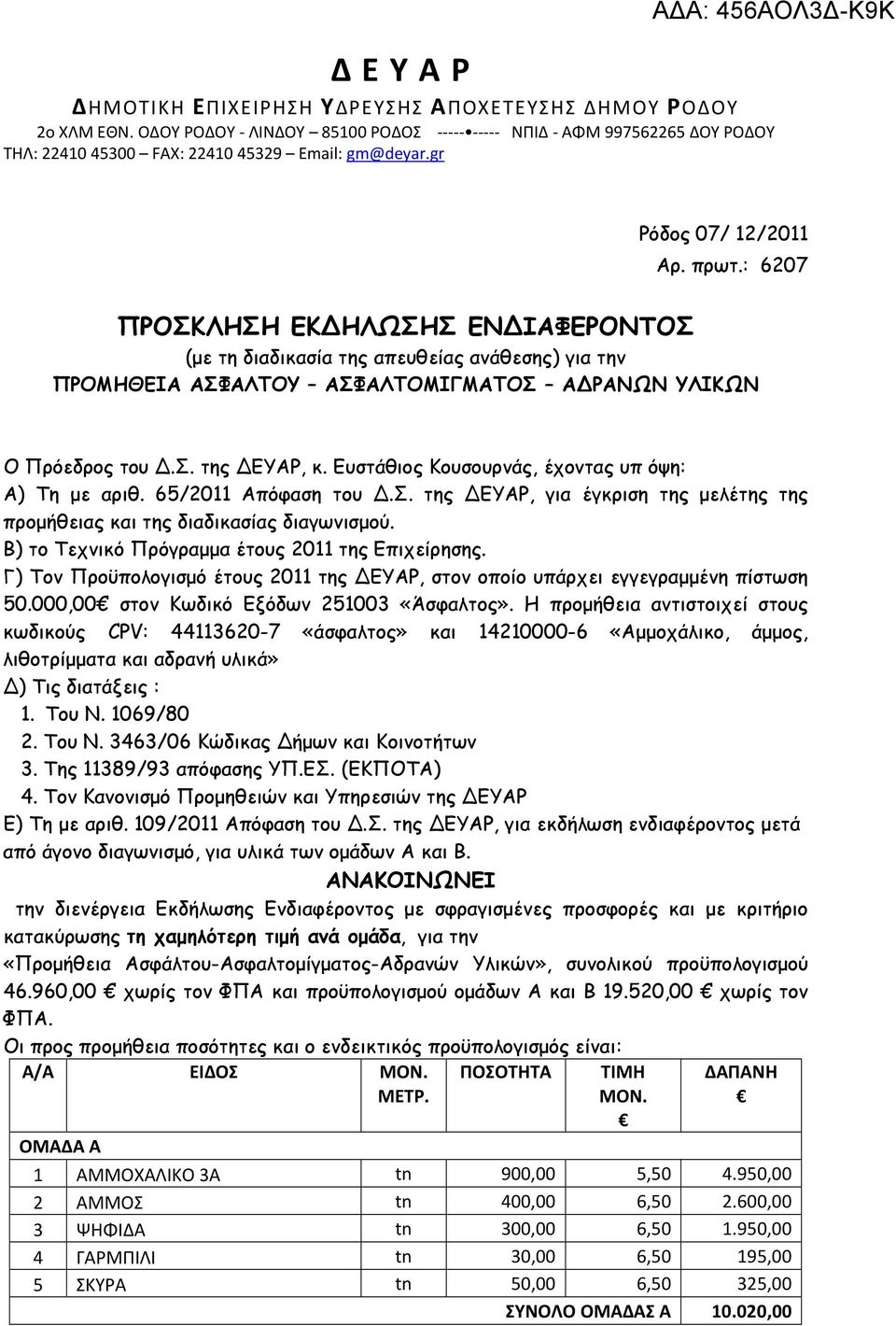

1 Δ Ε Υ Α Ρ ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΔΗΜΟΥ ΡΟΔΟΥ ΑΔΑ: 456ΑΟΛ3ΔΚ9Κ 2ο ΧΛΜ ΕΘΝ. ΟΔΟΥ ΡΟΔΟΥ ΛΙΝΔΟΥ 85 ΡΟΔΟΣ ΝΠΙΔ ΑΦΜ ΔOY ΡΟΔΟΥ ΤΗΛ: FAX: Ρόδος 07/ 12/2011 Αρ. πρωτ.: 6207 ΠΡΟΣΚΛΗΣΗ ΕΚΔΗΛΩΣΗΣ ΕΝΔΙΑΦΕΡΟΝΤΟΣ (με τη διαδικασία της απευθείας ανάθεσης) για την ΠΡΟΜΗΘΕΙΑ ΑΣΦΑΛΤΟΥ ΑΣΦΑΛΤΟΜΙΓΜΑΤΟΣ ΑΔΡΑΝΩΝ ΥΛΙΚΩΝ Ο Πρόεδρος του Δ.Σ. της ΔΕΥΑΡ, κ. Ευστάθιος Κουσουρνάς, έχοντας υπ όψη: Α) Τη με αριθ. 65/2011 Απόφαση του Δ.Σ. της ΔΕΥΑΡ, για έγκριση της μελέτης της προμήθειας και της διαδικασίας διαγωνισμού. Β) το Τεχνικό Πρόγραμμα έτους 2011 της Επιχείρησης. Γ) Τον Προϋπολογισμό έτους 2011 της ΔΕΥΑΡ, στον οποίο υπάρχει εγγεγραμμένη πίστωση ,00 στον Κωδικό Εξόδων 253 «Άσφαλτος». Η προμήθεια αντιστοιχεί στους κωδικούς CPV: «άσφαλτος» και «Αμμοχάλικο, άμμος, λιθοτρίμματα και αδρανή υλικά» Δ) Τις διατάξεις : 1. Του Ν. 1069/80 2. Του Ν. 3463/06 Κώδικας Δήμων και Κοινοτήτων 3. Της 11389/93 απόφασης ΥΠ.ΕΣ. (ΕΚΠΟΤΑ) 4. Τον Κανονισμό Προμηθειών και Υπηρεσιών της ΔΕΥΑΡ Ε) Τη με αριθ. 109/2011 Απόφαση του Δ.Σ. της ΔΕΥΑΡ, για εκδήλωση ενδιαφέροντος μετά από άγονο διαγωνισμό, για υλικά των ομάδων Α και Β. ΑΝΑΚΟΙΝΩΝΕΙ την διενέργεια Εκδήλωσης Ενδιαφέροντος με σφραγισμένες προσφορές και με κριτήριο κατακύρωσης τη χαμηλότερη τιμή ανά ομάδα, για την «Προμήθεια ΑσφάλτουΑσφαλτομίγματοςΑδρανών Υλικών», συνολικού προϋπολογισμού ,00 χωρίς τον ΦΠΑ και προϋπολογισμού ομάδων Α και Β ,00 χωρίς τον ΦΠΑ. Οι προς προμήθεια ποσότητες και ο ενδεικτικός προϋπολογισμός είναι: Α/Α ΕΙΔΟΣ ΜΟΝ. ΜΕΤΡ. ΟΜΑΔΑ A ΠΟΣΟΤΗΤΑ ΤΙΜΗ ΜΟΝ. ΔΑΠΑΝΗ 1 ΑΜΜΟΧΑΛΙΚΟ 3Α tn 900,00 5, ,00 2 ΑΜΜΟΣ tn 400,00 6, ,00 3 ΨΗΦΙΔΑ tn 300,00 6, ,00 4 ΓΑΡΜΠΙΛΙ tn 30,00 6,50 195,00 5 ΣΚΥΡΑ tn 50,00 6,50 325,00 ΣΥΝΟΛΟ ΟΜΑΔΑΣ A ,00

2 ΑΔΑ: 456ΑΟΛ3ΔΚ9Κ ΟΜΑΔΑ Β 6 ΑΣΦΑΛΤΟΜΙΓΜΑ m3 95,00, ,00 ΣΥΝΟΛΟ ΟΜΑΔΑΣ Β 9.500,00 ΑΘΡΟΙΣΜΑ ΟΜΑΔΩΝ ,00 ΦΠΑ 16% 3.123,20 ΣΥΝΟΛΟ ,20 Η διαδικασία που θα ακολουθηθεί είναι αυτή της απευθείας ανάθεσης μετά από κατάθεση έγγραφων κλειστών προσφορών, στο Πρωτόκολλο της επιχείρησης στο κτίριο της ΔΕΥΑΡ 2ο χιλ. Εθνικής Οδού Ρόδου Λίνδου τηλ έως την 12η Δεκεμβρίου 2011 ημέρα Δευτέρα. Ο φάκελος εξωτερικά θα αναγράφει αναλυτικά όλα τα στοιχεία του προσφέροντος και την ένδειξη «Προσφορά ΑσφάλτουΑσφαλτομίγματοςΑδρανών Υλικών». Οι οικονομικές προσφορές θα συνταχθούν ανα ομάδα με την σειρά και αρίθμηση και ποσότητα υλικού που αναφέρεται στον ενδεικτικό προϋπολογισμό. Οι προσφορές θα κατατίθενται και στην επιτροπή διαγωνισμού την 13η Δεκεμβρίου 2011 ημέρα Τρίτη και έως ώρα 10π.μ, οπότε και θα ξεκινήσει δημόσια το άνοιγμα των προσφορών. Στον φάκελλο προσφοράς θα υπάρχουν: Πιστοποιητικό Επιμελητηρίου (πρωτότυπο ή ακριβές αντίγραφο) για την άσκηση του επαγγέλματος. Υπεύθυνη δήλωση του Ν.1599/86 του προσφέροντας ότι οι προσφορές θα ισχύουν για χρονικό διάστημα (7) μηνών, για το οποίο θα υπογραφεί και η αντίστοιχη σύμβαση. Υπεύθυνη δήλωση του Ν.1599/86 του χρόνου παράδοσης (Ο χρόνος παράδοσης ορίζεται σε 7 εργάσιμες ημέρες το πολύ, μετά από κάθε έγγραφη παραγγελία της υπηρεσίας). Υπεύθυνη δήλωση του Ν.1599/86 για συμφωνία των προσφερόμενων προιόντων με τις τεχνικές προδιαγραφές. Η επιλογή θα γίνει ανα ομάδα για το σύνολο των αναφερόμενων σε αυτές προιόντων. Η ΔΕΥΑΡ έχει δικαίωμα να χρησιμοποιήσει μέρος της υπο προμήθειας ποσότητας όχι όμως λιγότερο του 50%. O προμηθευτής ή οι προμηθευτές που θα επιλεγούν θα προσκομίσουν, για την υπογραφή της σύμβασης, εγγυητική επιστολή καλής εκτέλεσης ποσού 10% της αντίστοιχης συμβατικής δαπάνης χωρίς ΦΠΑ. Απαραίτητη προϋπόθεση για την επιλογή προμηθευτή είναι οι συμφωνία με τις κάτωθι αναφερόμενες τεχνικές προδιαγραφές. Σε περίπτωση που κατά την παραλαβή διαπιστωθεί ασυμφωνία με τις τεχνικές προδιαγραφές της Υπηρεσίας ο προμηθευτής είναι υποχρεωμένος να προβεί σε αντικατάσταση της συγκεκριμένης παρτίδας με υλικά που να καλύπτουν τις τεχνικές προδιαγραφές. Α. ΘΡΑΥΣΤΑ ΑΔΡΑΝΗ ΥΛΙΚΑ Τα θραυστά αδρανή υλικά πρέπει να ικανοποιούν τις απαιτήσεις του προτύπου ΕΛΟΤ 408 «θραυστά αδρανή για σύνθεση σκυροδέματος», δηλαδή να είναι καθαρά, ομοιόμορφης ποιότητας από συμπαγές πέτρωμα απαλλαγμένα από τεμάχια αποσαρθρωμένα, από βόλους αργίλου καθώς και από άλλες προσμίξεις που επηρεάζουν την ευστάθεια και την ανθεκτικότητα του σκυροδέματος. 2

3 Αναλυτικότερα: Θραυστό υλικό της Π.Τ.Π. Ο155 (3Α) Θραυστό υλικό της Π.Τ.Π. Ο150 (Σκύρα) Το θραυστό υλικό θα αποτελείται από σκληρά, υγιή και ανθεκτικά τεμάχια και θα είναι καθαρό, ομοιόμορφης ποιότητας, συμπαγές, απαλλαγμένο από φυτικές ή άλλες κάθε είδους προσμίξεις, χώματα, βώλους αργίλου, περιβλήματα οποιασδήποτε φύσεως και αποσαρθρωμένα ή εύθραυστα σχιστολιθικά τεμάχια. Η κοκκομετρική διαβάθμιση του υλικού θα πρέπει να ανταποκρίνεται προς τα όρια διαβαθμίσεως του αντίστοιχου πίνακα της Π.Τ.Π. Ο155 και Π.Τ.Π. Ο150 του Υπουργείου Δημοσίων Έργων και πρέπει να είναι ομαλή, χωρίς απότομες διαβαθμίσεις. Β. ΑΜΜΟΣ Η άμμος θα προέρχεται από χείμαρρο ή ορυχείο της έγκρισης της Υπηρεσίας. Θα αποτελείται από κόκκους σκληρούς και ανθεκτικούς και να είναι απαλλαγμένη από επιβλαβείς ουσίες, όπως άργιλο, οργανικά συστατικά, τάλκη, μαρμαρυγία κτλ. Οι αντίστοιχες μέγιστες ανεκτές κατά βάρος περιεκτικότητες είναι 4% για την άργιλο, 1% για τα οργανικά συστατικά και 1% για τον τάλκη και τον μαρμαρυγία. Πρέπει να έχει επίσης επαρκή μηχανική αντοχή και να μην αποσαθρώνεται. Η κοκκομετρική διαβάθμιση του υλικού πρέπει να είναι τέτοια ώστε : το % του υλικού (κατά βάρος) να διέρχεται από το κόσκινο βροχίδας 9,52 mm (3/8") τουλάχιστον το 95% του υλικού (κατά βάρος) να διέρχεται από το κόσκινο Νο 4 (άνοιγμα βροχίδος 4,76 mm), και το πολύ το 5% του υλικού (κατά βάρος) να διέρχεται από το κόσκινο Νο 200 (άνοιγμα βροχίδος 0,074 mm). Η άμμος, κατά την αποθήκευση της στο εργοτάξιο πρέπει να προστατεύεται από διάφορες ουσίες, οι οποίες είναι δυνατό να προκαλέσουν τη ρύπανσή της. Γ. ΑΣΦΑΛΤΟΜΙΓΜΑ Α 265 ΠΟΥ ΠΑΡΑΣΚΕΥΑΖΕΤΑΙ ΕΝ ΘΕΡΜΩ, ΣΕ ΜΟΝΙΜΗ ΕΓΚΑΤΑΣΤΑΣΗ ΜΕ ΑΔΡΑΝΗ ΥΛΙΚΑ ΠΡΟΕΡΧΟΜΕΝΑ ΑΠΟ ΠΑΝΤΕΛΩΣ ΥΓΙΕΙΣ ΚΑΘΑΡΟΥΣ ΛΙΘΟΥΣ ΛΑΤΟΜΕΙΟΥ. 1 Υλικά κατασκευής ΑΔΑ: 456ΑΟΛ3ΔΚ9Κ 1.1 Αδρανή υλικά Τα αδρανή διακρίνονται σε χονδρόκοκκα συγκρατούμενα στο κόσκινο Νο 8 (2,36 mm), σε λεπτόκοκκα διερχόμενα από το κόσκινο Νο 8 και συγκρατούμενα στο κόσκινο Νο 200 και σε παιπάλη διερχόμενη από το κόσκινο Νο 200. Χονδρόκοκκο υλικό. Στις ασφαλτικές στρώσεις το χονδρόκοκκο κλάσμα των αδρανών είναι εκείνο που προσδίδει κυρίως τις χαρακτηριστικές αντιολισθηρές ιδιότητες (μικροϋφή και μακροϋφή) της επιφανείας του οδοστρώματος και για αυτό θα πρέπει να αποτελείται κατά % από αδρανές υλικό με εξαιρετικά μηχανικά χαρακτηριστικά, μεγάλη καθαρότητα και κατάλληλο σχήμα κόκκων. Kαθαρότητα και σχήμα κόκκων. Το χονδρόκοκκο κλάσμα πρέπει να προέρχεται από θραύση πετρώματος με τα προδιαγραφόμενα μηχανικά χαρακτηριστικά και να είναι απαλλαγμένο από επιβλαβείς προσμίξεις (άργιλο, οργανικά ή άλλα μαλακά εύθρυπτα υλικά). Στην περίπτωση που προέρχεται από φυσικές αποθέσεις ποταμών ή χειμάρρων, οι προς θραύση κροκάλες θα πρέπει να συγκρατούνται από κόσκινο με άνοιγμα οπής τριπλάσιο του 3

4 ονομαστικού μεγέθους των κόκκων και το 80% τουλάχιστον των κόκκων που συγκρατούνται στο κόσκινο Νο 4, να έχει μία τουλάχιστον θραυσιγενή επιφάνεια. Οι κόκκοι πρέπει να είναι κατά το δυνατόν κυβοειδούς μορφής. Ο έλεγχος του σχήματός τους θα γίνεται με τη μέθοδο BS 812 (παρ ) [1], με προσδιορισμό για το συγκρατούμενο στο κόσκινο 6,3 mm (1/4 ) υλικό του δείκτη πλακοειδούς (Flakiness Index), ο οποίος θα πρέπει να είναι μικρότερος από 30%. Μηχανικές ιδιότητες. Οι απαιτήσεις για τις μηχανικές ιδιότητες του χονδρόκοκκου αδρανούς υλικού αφορούν στα παρακάτω: Δείκτης αντίστασης σε στίλβωση PSV (Polished Stone Value), σύμφωνα με τη δοκιμή BS 812 [1]. Δείκτης αντίστασης σε απότριψη AAV (Aggregate Abrasion Value), σύμφωνα με τη δοκιμή BS 812 [1]. Αντίσταση σε τριβή και κρούση κατά Los Angeles, σύμφωνα με τη δοκιμή ASTM C 131 [2]. Εκτός εάν ορίζεται διαφορετικά στα σχέδια ή στην ΕΤΣΥ, οι επιτρεπόμενες τιμές τους θα είναι: PSV 50 AAV10 LA24 Λεπτόκοκκο υλικό. Το λεπτόκοκκο κλάσμα (διερχόμενο από το κόσκινο Νο 8 και συγκρατούμενο στο κόσκινο Νο 200), πρέπει να αποτελείται από κόκκους γωνιώδεις, θραυσιγενείς και απαλλαγμένους από άργιλο ή άλλες επιβλαβείς προσμίξεις. Σε περιπτώσεις βαριάς κυκλοφορίας, είναι προτιμότερο να είναι της ίδιας προέλευσης με το χονδρόκοκκο υλικό. Στις λοιπές περιπτώσεις, μπορεί να είναι θραυστό ασβεστολιθικής σύστασης ή φυσικής προέλευσης. Παιπάλη. Η παιπάλη προστίθεται (σε περίπτωση έλλειψης), για να συμπληρώσει την κοκκομετρική διαβάθμιση του μίγματος των αδρανών. Μπορεί να είναι λιθοσύντριμμα ορυκτής ή άλλης προέλευσης (σκόνη από σκωρίες), υδράσβεστος, τσιμέντο, ιπτάμενη τέφρα, ή άλλη κατάλληλη ορυκτή ύλη, η οποία κατά το χρόνο χρησιμοποίησής της να είναι αρκετά ξηρή, ώστε να ρέει ελεύθερα και να μη δημιουργεί συσσωματώματα. Η παιπάλη δεν πρέπει να περιέχει άργιλο ή οργανικές προσμίξεις και να μην έχει πλαστικότητα, εκτός αν πρόκειται για τσιμέντο ή υδράσβεστο. Η συνιστώμενη κοκκομετρική διαβάθμιση της παιπάλης φαίνεται στον Πίνακα Πίνακας 1.11: Συνιστώμενη κοκκομετρική διαβάθμιση παιπάλης Κοκκομετρική διαβάθμιση παιπάλης Κόσκινο τετρ. οπής Διερχόμενο % 600 μ (Νο 30) 300 μ (Νο 50) 75 μ (Νο 200) ΑΔΑ: 456ΑΟΛ3ΔΚ9Κ [1] [2] "Testing Aggregates", British Standards Institution Standard Test Method for Resistance to Degradation of SmallSize Aggregate by Abrasion and Impact in the Los Angeles Machine, Annual Book of ASTM Standards, vol

5 1.2 Ασφαλτικό συνδετικό Θα χρησιμοποιείται καθαρή άσφαλτος, η οποία πρέπει είναι σύμφωνη με τις απαιτήσεις της προδιαγραφής ΠΤΠ Α200 ή, για όσους τύπους δεν εμπεριέχονται σε αυτή, σύμφωνα με την προδιαγραφή ASTM D 946 [3]. O τύπος της ασφάλτου συνιστάται να είναι 60/70, ή εναλλακτικά μπορεί να χρησιμοποιηθεί μίγμα ασφάλτου 80/ και 40/50 σε αναλογία 50:50. Για την εξασφάλιση υψηλών απαιτήσεων και σε ειδικές περιπτώσεις π.χ. γέφυρες, όπου απαιτούνται αυξημένα μηχανικά χαρακτηριστικά και μεγάλη διάρκεια ζωής, μπορεί να χρησιμοποιηθεί, τροποποιημένη άσφαλτος (η βασική είναι συνήθως 80/) με πρόσθετα βελτιωτικά (θερμοπλαστικά, πολυμερή, ελαστομερή κτλ.), ύστερα από ειδική εργαστηριακή μελέτη. Προσθήκη βελτιωτικού προσφύσεως στην άσφαλτο θα γίνεται όταν τα αδρανή παρουσιάζουν υδροφιλία, ή σε ειδικές περιπτώσεις που καθορίζει η Υπηρεσία. Ο τύπος και το ακριβές ποσοστό του αντιυδροφίλου, θα καθορίζεται από το εργαστήριο, με τη δοκιμή εμβάπτισηςθλίψης ASTM D 1075 [4]. 1.3 Μελέτη σύνθεσης ΑΔΑ: 456ΑΟΛ3ΔΚ9Κ Κοκκομετρική διαβάθμιση. Το συνολικό μίγμα των αδρανών μπορεί να προκύπτει από σύνθεση δύο ή περισσοτέρων επί μέρους κλασμάτων, είτε να προσκομίζεται ενιαίο στο εργοστάσιο παραγωγής ασφαλτομίγματος και να χρησιμοποιείται χωρίς διαχωρισμό και ανασύνθεση, εφόσον είναι ομοιόμορφο και με σταθερή κοκκομετρική σύνθεση. Η κοκκομετρική διαβάθμιση του συνολικού μίγματος των αδρανών υλικών (χονδρόκοκκο, λεπτόκοκκο και παιπάλη), ανάλογα με τον τύπο του ασφαλτικού σκυροδέματος και το ονομαστικό μέγεθος του μέγιστου κόκκου, πρέπει να βρίσκεται μέσα στα όρια του Πίνακα Το ποσοστό (στο συνολικό μίγμα των αδρανών) του διερχόμενου από το κόσκινο Νο 8 υλικού, είναι σημαντικό στοιχείο για τον εργοταξιακό έλεγχο, επειδή διαχωρίζεται το χονδρόκοκκο από το λεπτόκοκκο υλικό. Μίγματα που περιέχουν ποσοστό διερχόμενου από το κόσκινο Νο 8 υλικού κοντά στο μέγιστο επιτρεπόμενο, δίδουν επιφάνεια με σχετικά λεπτή υφή, ενώ διαβαθμίσεις που πλησιάζουν στο ελάχιστο, δίδουν επιφάνεια σχετικά αδρή. Τα όρια κοκκομετρικής διαβάθμισης που δίδονται στον Πίνακα 1.31, ισχύουν κατά βάρος, εφόσον τα ειδικά βάρη του χονδρόκοκκου και του λεπτόκοκκου υλικού δεν διαφέρουν πάνω από 5%. Αν υπάρχει μεγαλύτερη διαφορά, τα όρια του πίνακα και οι αναλογίες σύνθεσης κατά βάρος του συνολικού μίγματος αδρανών, θα πρέπει να αναχθούν, σύμφωνα με τα ειδικά βάρη τους. Ανθεκτικότητα σε αποσάθρωση (υγεία). Η δοκιμή θα γίνεται με την πρότυπη μέθοδο AASHTO T 104 [5] (με χρησιμοποίηση θειικού νατρίου). Η απώλεια (σε ποσοστό του βάρους) δεν θα πρέπει να είναι μεγαλύτερη από 9%. Ισοδύναμο άμμου. Το ισοδύναμο άμμου θα προσδιορίζεται σύμφωνα με την πρότυπη μέθοδο AASHTO T 176 [6] επί του μίγματος των αδρανών (πριν την προσθήκη της ασφάλτου και της πρόσθετης παιπάλης). Πρέπει να είναι μεγαλύτερο του 55. [3] [4] [5] Standard Specification for PenetrationGraded Asphalt Cement for Use in Pavement Construction, Annual Book of ASTM Standards, vol Standard Test Method for Effect of Water on Cohesion of Compacted Bituminous Mixtures", Annual Book of ASTM Standards, vol "Standard Method of Test for Soundness of Aggregate by Use of Sodium Sulfate or Magnesium Sulfate", Standard Specifications for Transportation Materials and Methods of Sampling and Testing, Part II, The American Association of State Highway and Transportation Officials (AASHTO) 5

6 ΑΔΑ: 456ΑΟΛ3ΔΚ9Κ Πίνακας 1.31: Κοκκομετρική διαβάθμιση των αδρανών και συνιστώμενο πάχος στρώσης Μέγεθος κόσκινου τετραγωνικής οπής (ASTM) 19,00 mm (3/4'') 12,50 mm (1/2'') 9,50 mm (3/8'') 4,75 mm (No 4) 2,36 mm (No 8) 1,18 mm (No 16) 0,30 mm (No 50) 0,07 mm (No 200) ΤΥΠΟΣ 1 (πυκνής σύνθεσης) Ονομαστικό μέγεθος μέγιστου κόκκου ΤΥΠΟΣ 2 (ανοικτής σύνθεσης) 12,5 mm 9,5 mm 12,5 mm 9,5 mm Ποσοστό διερχόμενων από τα αντίστοιχα κόσκινα Συνιστώμενο πάχος στρώσης 34 cm 2,53 cm 34 cm 2,53 cm 1.4 Ποσοστό ασφάλτου χαρακτηριστικά κατά Marshall Μετά τον καθορισμό των αναλογιών των αδρανών για την επίτευξη της επιθυμητής κοκκομετρικής διαβάθμισης, ακολουθεί ο προσδιορισμός του βέλτιστου ποσοστού ασφάλτου με τη μέθοδο Marshall. Τα χαρακτηριστικά κατά Marshall, τα κενά, καθώς και τα κριτήρια για τον έλεγχο της υδροφιλίας με τη δοκιμή εμβάπτισηςθλίψης, δίδονται στον Πίνακα Πίνακας 1.41: Χαρακτηριστικά δοκιμής Marshall Χαρακτηριστικά Τύπος 1 Τύπος 2 Συμπύκνωση (αριθμός κτύπων σε κάθε πλευρά του δοκιμίου) Ευστάθεια στους 50C (N) Παραμόρφωση δοκιμίου [mm] Κενά αέρος (% συμπυκνωμένου ασφαλτομίγματος) Ελάχιστος λόγος αντοχής στη δοκιμή εμβάπτισηςθλίψης 0,8 0,7 2. Εκτέλεση Εργασιών 2.1 Παραγωγή του ασφαλτομίγματος Παράγεται στις ίδιες εγκαταστάσεις με τα συνήθη ασφαλτομίγματα, σύμφωνα με την ΠΤΠ Α265 (παρ. 4). Επειδή η ψύξη των ασφαλτομιγμάτων που διαστρώνονται σε λεπτό πάχος είναι ταχεία, οι θερμοκρασίες παραγωγής είναι κάπως υψηλότερες από τις αντίστοιχες των ασφαλτομιγμάτων συνήθους πάχους. Οι συνιστώμενες θερμοκρασίες ανάμιξης (θερμοκρασία στην έξοδο του αναμικτήρα) είναι C. Σε περίπτωση χρήσης τροποποιημένης ασφάλτου, θα ζητούνται πληροφορίες από το αρμόδιο εργαστήριο ελέγχου, σε συνδυασμό με τις οδηγίες του κατασκευαστή του βελτιωτικούτροποποιητικού της ασφάλτου. Επισημαίνεται η ανάγκη τήρησης των θερμοκρασιών και κυρίως κατά την ανάμιξη, λόγω του κινδύνου αλλοίωσης της ασφάλτου. Κατά τη μεταφορά του ασφαλτομίγματος, πρέπει να λαμβάνονται τα κατάλληλα μέτρα, για ελαχιστοποίηση των θερμικών απωλειών, ώστε κατά τη διάστρωση να τηρούνται οι ελάχιστες θερμοκρασίες, που αναφέρονται παρακάτω. Για αυτό, συνιστάται να επιβάλλεται η κάλυψη των φορτηγών μεταφοράς ασφαλτομίγματος. [6] "Standard Method of Test for Plastic Fines in Graded Aggregates and Soils by Use of the Sand Equivalent Test", Standard Specifications for Transportation Materials and Methods of Sampling and Testing, Part II, The American Association of State Highway and Transportation Officials (AASHTO) 6

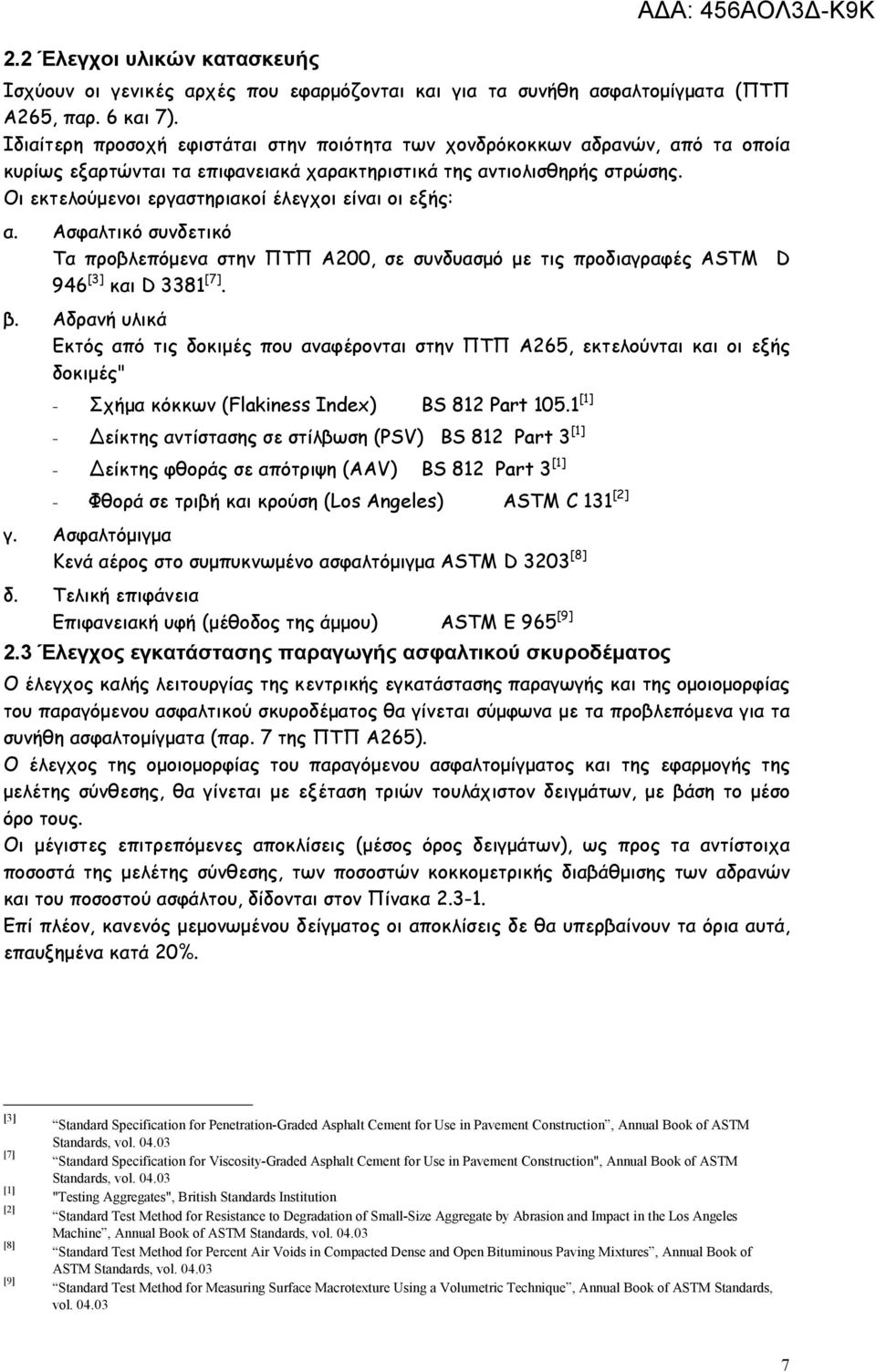

7 2.2 Έλεγχοι υλικών κατασκευής Ισχύουν οι γενικές αρχές που εφαρμόζονται και για τα συνήθη ασφαλτομίγματα (ΠΤΠ Α265, παρ. 6 και 7). Ιδιαίτερη προσοχή εφιστάται στην ποιότητα των χονδρόκοκκων αδρανών, από τα οποία κυρίως εξαρτώνται τα επιφανειακά χαρακτηριστικά της αντιολισθηρής στρώσης. Οι εκτελούμενοι εργαστηριακοί έλεγχοι είναι οι εξής: α. Ασφαλτικό συνδετικό Τα προβλεπόμενα στην ΠΤΠ Α200, σε συνδυασμό με τις προδιαγραφές ASTM D 946 [3] και D 3381 [7]. β. Αδρανή υλικά Εκτός από τις δοκιμές που αναφέρονται στην ΠΤΠ Α265, εκτελούνται και οι εξής δοκιμές" Σχήμα κόκκων (Flakiness Index) BS 812 Part [1] Δείκτης αντίστασης σε στίλβωση (PSV) BS 812 Part 3 [1] Δείκτης φθοράς σε απότριψη (AAV) BS 812 Part 3 [1] Φθορά σε τριβή και κρούση (Los Angeles) ASTM C 131 [2] γ. Ασφαλτόμιγμα Κενά αέρος στο συμπυκνωμένο ασφαλτόμιγμα ASTM D 3203 [8] δ. Τελική επιφάνεια Επιφανειακή υφή (μέθοδος της άμμου) ASTM E 965 [9] 2.3 Έλεγχος εγκατάστασης παραγωγής ασφαλτικού σκυροδέματος ΑΔΑ: 456ΑΟΛ3ΔΚ9Κ Ο έλεγχος καλής λειτουργίας της κεντρικής εγκατάστασης παραγωγής και της ομοιομορφίας του παραγόμενου ασφαλτικού σκυροδέματος θα γίνεται σύμφωνα με τα προβλεπόμενα για τα συνήθη ασφαλτομίγματα (παρ. 7 της ΠΤΠ Α265). Ο έλεγχος της ομοιομορφίας του παραγόμενου ασφαλτομίγματος και της εφαρμογής της μελέτης σύνθεσης, θα γίνεται με εξέταση τριών τουλάχιστον δειγμάτων, με βάση το μέσο όρο τους. Οι μέγιστες επιτρεπόμενες αποκλίσεις (μέσος όρος δειγμάτων), ως προς τα αντίστοιχα ποσοστά της μελέτης σύνθεσης, των ποσοστών κοκκομετρικής διαβάθμισης των αδρανών και του ποσοστού ασφάλτου, δίδονται στον Πίνακα Επί πλέον, κανενός μεμονωμένου δείγματος οι αποκλίσεις δε θα υπερβαίνουν τα όρια αυτά, επαυξημένα κατά 20%. [3] [7] [1] [2] [8] [9] Standard Specification for PenetrationGraded Asphalt Cement for Use in Pavement Construction, Annual Book of ASTM Standards, vol Standard Specification for ViscosityGraded Asphalt Cement for Use in Pavement Construction", Annual Book of ASTM Standards, vol "Testing Aggregates", British Standards Institution Standard Test Method for Resistance to Degradation of SmallSize Aggregate by Abrasion and Impact in the Los Angeles Machine, Annual Book of ASTM Standards, vol Standard Test Method for Percent Air Voids in Compacted Dense and Open Bituminous Paving Mixtures, Annual Book of ASTM Standards, vol Standard Test Method for Measuring Surface Macrotexture Using a Volumetric Technique, Annual Book of ASTM Standards, vol

8 ΑΔΑ: 456ΑΟΛ3ΔΚ9Κ Πίνακας 2.31: Μέγιστες επιτρεπόμενες αποκλίσεις από τη μελέτη σύνθεσης (Μ.Ο. δειγμάτων) Μέγεθος κόσκινου Ανοχή επί των ποσοστών διερχόμενων % 12,50mm (1/2'') και άνω 9,50 mm (3/8'') 4,75 mm (No 4) 2,36 mm (No 8) 1,18 mm (No 16) 0,60 mm (No 30) 0,30 mm (No 50) 0,075 mm (No 200) Άσφαλτος % κατά βάρος στο ασφαλτόμιγμα ± 8 ± 7 ± 7 ± 6 ± 6 ± 5 ± 5 ± 3 ± 0,4 Η ΔΕΥΑΡ διατηρεί το δικαίωμα να πραγματοποιήσει οποιανδήποτε έρευνα ώστε να διασφαλίσει την ικανοποίηση των παραπάνω προδιαγραφών από τα προσφερόμενα υλικά. Οι ενδιαφερόμενοι μπορούν να ενημερωθούν σχετικά με την εκδήλωση ενδιαφέροντος από το γραφείο Προμηθειών κ. Ζούρδη Τσαμπίκα ή κ. Γιώτας Παναγιώτης, προσερχόμενοι όλες τις εργάσιμες ημέρες και ώρες στο κτίριο της ΔΕΥΑΡ, 2 ο χιλ. Εθν. Οδού Ρόδου Λίνδου, Γραφείο Προμηθειών, στο τηλέφωνο και φαξ Η παρούσα θα αναρτηθεί στην ιστοσελίδα της ΔΕΥΑΡ στον Πίνακα Ανακοινώσεων της επιχείρησης και θα αποσταλεί στο ΕΒΕΔ. Ο ΠΡΟΕΔΡΟΣ Δ.Σ. της ΔΕΥΑΡ ΚΟΥΣΟΥΡΝΑΣ ΕΥΣΤΑΘΙΟΣ 8
