2 2 Είμαστε εδώ για την Εξυπηρέτησή σας Σε αυτή την σελίδα σας παραθέτουμε όλες τις πληροφορίες που χρειάζεστε για να επικοινωνήσετε μαζί μας, καθώς και αναλυτικό χάρτη της περιοχής όπου στεγάζονται τα γραφεία, το εργοστάσιο και οι αποθήκες μας. Όνομα Τηλέφωνα Διεύθυνση ΑΦΟΙ ΣΑΜΙΩΤΗ Ο.Ε Fax: Τραπεζικοί Λογαριασμοί Καταθέσεων Eurobank Εθνική Τράπεζα 084/ Πειραιώς ΕΚΘΕΣΗ - ΕΡΓΟΣΤΑΣΙΟ Φωτοπούλου 8, Σκαραμαγκάς, : , : , : info@biofan.gr που θα μας βρείτε

3 3 Η εταιρεία BIOFAN δραστηριοποιείται στο χώρο της θέρμανσης από το Σήμερα, με την πολυετή εμπειρία της στο χώρο, έχει κατορθώσει πλέον να γίνει η Ν= ο 1 εταιρεία. Πρωταρχικός της στόχος είναι η πώληση χονδρικής και ο εφοδιασμός ποιοτικών προϊόντων σε πολυκαταστήματα, χρωμοσιδεροπωλεία, καταστήματα γενικού εμπορίου, ζωοτροφών, καυσοξυλοπωλείων, υδραυλικών κ.ά. στις καλύτερες τιμές της αγοράς. Η ΒΙΟFAN, στα τ.μ. των εγκαταστάσεών της Φωτοπούλου 8 Σκαραμαγκάς, διαθέτει έκθεση με τεράστια ποικιλία.

4 4 Δοχεία Ελαίου - Κρασιού - Μελιού Ανοιχτό Καπάκι Ελληνικά ΙΝΟΧ Κωδικός Διαστάσεις Βάρος cm 50 Kgr cm 75 Kgr cm 100 Kgr Μισοκάπακα Ελληνικά INOX Κωδικός Διαστάσεις Βάρος cm 50 Kgr cm 75 Kgr cm 100 Kgr Βιδωτά Ιταλίας INOX Κωδικός Διαστάσεις Χωρ/τητα cm 5 Lt cm 10 Lt cm 15 Lt cm 20 Lt cm 30 Lt cm 50 Lt. Ανοιχτό Καπάκι Ελληνικά ΙΝΟΧ Κωδικός Διαστάσεις Βάρος cm 150 Kgr cm 200 Kgr Μισοκάπακα Ελληνικά ΙΝΟΧ Κωδικός Διαστάσεις Βάρος cm 150 Kgr cm 200 Kgr cm 300 Kgr Βιδωτά Ιταλίας ΙΝΟΧ Κωδικός Διαστάσεις Χωρ/τητα cm 75 Lt cm 100 Lt. Ανοιχτό Καπάκι Ιταλίας ΙΝΟΧ Κωδικός Διαστάσεις Χωρ/τητα cm 150 Lt cm 200 Lt cm 300 Lt cm 500 Lt. Δοχεία μελιού ΙΝΟΧ Κωδικός Διαστάσεις Βάρος cm 50 Kgr cm 75 Kgr cm 110 Kgr Δοχεία μελιού ΙΝΟΧ Κωδικός Διαστάσεις Βάρος cm 150 Kgr cm 210 Kgr cm 290 Kgr

5 5 Βάσεις Δοχείων INOX 18/10 Κωδικός για Δοχείο Kgr Kgr Kgr Kgr Kgr Kgr Βάσεις Δοχείων Σιδερένιες με Ηλεκτροστατική Βαφή Κωδικός για Δοχείο Kgr Kgr Kgr Πνευματικοί Πλωτήρες Κωδικός για Δοχείο Kgr Kgr Kgr Πλωτήρες ΙΝΟΧ 18/10 Κωδικός για Δοχείο Kgr Kgr Kgr Κάνουλα Διαστάσεις: ½" Κάνουλα ΙΝΟΧ 18/10 Σπαστή Διαστάσεις: ½ Δοχεία Λαδιού Κωδικός Χωρ/τητα Lt Lt Lt Lt. Ρόγια Κωδικός Χωρ/τητα ,00 Κgr. Ρόγια Κωδικός Χωρ/τητα ,20 Κgr.

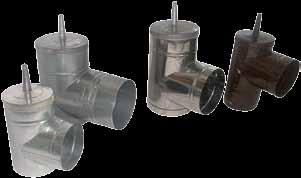

6 6 Αεραγωγοί για Σόμπες Σωλήνες Γωνίες Κωδικός Υλικό Διαστάσεις Γαλβανιζέ Ø Γαλβανιζέ Ø Γαλβανιζέ Ø ο Μοιρών Εμαγιέ Καφέ Ø Εμαγιέ Μαύρη Ø Εμαγιέ Μαύρη Ø INOX Ø INOX Ø INOX Ø ο Μοιρών Κωδικός Υλικό Διαστάσεις Γαλβανιζέ Ø120 90cm 0,3mm Γαλβανιζέ Ø120 40cm 0,3mm Γαλβανιζέ Ø cm 0,5mm Γαλβανιζέ Ø150 50cm 0,5mm Εμαγιέ Καφέ Ø120 90cm 0,4mm Εμαγιέ Καφέ Ø120 60cm 0,4mm Εμαγιέ Καφέ Ø120 30cm 0,4mm Εμαγιέ Μαύρο Ø150 90cm 0,4mm Εμαγιέ Μαύρο Ø120 90cm 0,4mm Εμαγιέ Μαύρο Ø120 60cm 0,4mm Εμαγιέ Μαύρο Ø120 30cm 0,4mm Εμαγιέ Μαύρο Ø150 45cm 0,4mm INOX Ø cm 0,4mm INOX Ø120 50cm 0,4mm INOX Ø cm 0,5mm INOX Ø150 50cm 0,5mm Ταφ Κωδικός Υλικό Διαστάσεις Γαλβανιζέ Ø Γαλβανιζέ Ø Εμαγιέ Καφέ Ø Εμαγιέ Μαύρο Ø Εμαγιέ Μαύρο Ø INOX Ø INOX Ø150 Ήτα Κωδικός Υλικό Διαστάσεις Γαλβανιζέ Ø Γαλβανιζέ Ø Εμαγιέ Καφέ Ø Εμαγιέ Μαύρο Ø Εμαγιέ Μαύρο Ø INOX Ø INOX Ø150

7 7 Αξεσουάρ Σόμπας Ροζέτες Διάσταση Νίκελ Ø Μαύρη Ø Καφέ Ø Χρυσή Ø Γαλβανιζέ Ø Μαύρη Ø15 Τάπα Τοίχου Κωδικός Διάσταση Ø Ø15 Νέο Τάπα για ταφ Κωδικός Διάσταση Ø Ø15 Στηρίγματα Ρυθμιζόμενα Διάσταση Καφέ Ø Μαύρο Ø Μαύρο Ø15 Κάζο Διάσταση Εμαγιέ Καφέ Ø Εμαγιέ Μαύρο Ø12 Νέο Κάζο Διάσταση Εμαγιέ Μαύρο Βαρέλι Ø15 Στεγνωτήρια Διάσταση Γαλβανιζέ Ø Γαλβανιζέ Ø Εμαγιέ καφέ Ø Εμαγιέ μαύρο Ø15 Αλουμινοταινίες Διάσταση Ασημί 50 5 m Ασημί m Μαύρη m Καφέ m Νέο Συστολές για Σόμπα Κωδικός Διάσταση

8 8 Καπέλα Τελικά για Καμινάδες (σόμπας-τζακιού) Καπέλο Απλό (Κινέζος) Κωδικός Υλικό Διάσταση Ø Ø Γαλβανιζέ Ø Γαλβανιζέ Ø Γαλβανιζέ Ø INOX Ø INOX Ø INOX Ø30 Καπέλο Μακεδονικό Γαλβανιζέ Κωδικός Διάσταση Ø Ø15 ΙΝΟΧ Περιστροφικό για Σόμπα Κωδικός Διάσταση Ø Ø15 Νέο Εμαγιέ Περιστροφικό για Σόμπα Κωδικός: Νέο Πουλί Περιστροφικό για Σόμπα Ø12-15cm Κωδικός: Πουλί Περιστροφικό για Τζάκι Κωδικός: Με βάση κατά παραγγελία

9 9 Καπέλα Τελικά για Καμινάδες (σόμπας-τζακιού) Νέο Περιστροφικό με Ρυθμιζόμενη Βάση και Έλικα Κωδικός: Με βάση 25 25cm έως 41 41cm ΙΝΟΧ Περιστροφικό Ø20 & Ø25 για μεταλλική σωλήνα Κωδικός: ΙΝΟΧ Περιστροφικό Κωδικός: Με βάση κατά παραγγελία ΙΝΟΧ Περιστροφικό με Εσωτερικό Έλικα Κωδικός: Με βάση για όλες τις καμινάδες Καπέλο Τζακιού με Μοτέρ Κωδικός: Τροφοδοσία: 220V Ισχύς: 90watt Ροή αέρα: 750 κυβικά/ώρα Με βάση για όλες τις καμινάδες Καπέλο Τζακιού με Μοτέρ Κωδικός: Τροφοδοσία: 220V Ισχύς: 180watt Στροφές: ΙΡ: 54 Πίεση: 180ΡΑ Ροή αέρα: 850 κυβικά/ώρα Κατάλληλο για καμινάδες 6,5-8 μέτρα Με βάση για όλες τις καμινάδες Καπέλο Τζακιού με Μοτέρ Κωδικός: Τροφοδοσία: 220V Ισχύς: 350watt Στροφές: ΙΡ: 54 Πίεση: 220ΡΑ Ροή αέρα: κυβικά/ώρα Κατάλληλο για καμινάδες 9 μέτρα και άνω Με βάση για όλες τις καμινάδες

10 10 Αεραγωγοί για Τζάκια - Ψησταριές Γωνίες Κωδικός Υλικό Διαστάσεις Γαλβανιζέ Ø Γαλβανιζέ Ø Γαλβανιζέ Ø Γαλβανιζέ Ø20 45 ο Μοιρών Γαλβανιζέ Ø25 45 ο Μοιρών Γαλβανιζέ Ø30 45 ο Μοιρών INOX Ø INOX Ø INOX Ø INOX Ø20 45 ο Μοιρών INOX Ø25 45 ο Μοιρών INOX Ø30 45 ο Μοιρών Σωλήνες Κωδικός Υλικό Διαστάσεις Γαλβανιζέ Ø20 100cm 0,5mm Γαλβανιζέ Ø25 100cm 0,5mm Γαλβανιζέ Ø30 90cm 0,5mm INOX Ø20 100cm 0,5mm INOX Ø20 50cm 0,5mm INOX Ø25 100cm 0,5mm INOX Ø25 50cm 0,5mm INOX Ø30 100cm 0,5mm Ταφ Κωδικός Υλικό Διαστάσεις Γαλβανιζέ Ø Γαλβανιζέ Ø Γαλβανιζέ Ø INOX Ø INOX Ø INOX Ø30 Γωνιές SSSS Κωδικός Υλικό Διαστάσεις Γαλβανιζέ Ø Γαλβανιζέ Ø ΙΝΟΧ Ø ΙΝΟΧ Ø20

11 11 Σόμπες Μαντεμένιες Ξύλου Όρθιες Βαρελάκι Kύκλος 2 Υλικό: Μαντέμι Βάρος: 48Κg Ονομ. Ισχύ: 4KW Θερμ.αποδ.: ***** Διαστάσεις: Ø37 Υ68cm TST 0045 Κύβος Υλικό: Μαντέμι - Πυρίμαχο τζάμι Βάρος: 65Κg Ονομ. Ισχύ: 5KW Θερμ.αποδ.: 70% Διαστάσεις: Π31 Β40 Υ72cm TST 004 Πήγασος Υλικό: Μαντέμι - Πυρίμαχο τζάμι Βάρος: 80Κg Ονομ. Ισχύ: 6KW Θερμ.αποδ.: 70% Διαστάσεις: Π35 Β45 Υ82cm OM 75 Όρθια 75 Υλικό: Μαντέμι Βάρος: 70Κg Ονομ. Ισχύ: 5,5KW Θερμ.αποδ.: 70% Διαστάσεις: Π34 Β45 Υ72cm OM 85 Όρθια 85 Υλικό: Μαντέμι Βάρος: 80Κg Ονομ. Ισχύ: 6KW Θερμ.αποδ.: 70% Διαστάσεις: Π34 Β45 Υ80cm OM 90 Αφροδίτη Υλικό: Μαντέμι Βάρος: 92Κg Ονομ. Ισχύ: 7KW Θερμ.αποδ.: 70% Διαστάσεις: Π48 Β43 Υ82cm

12 12 Κουζίνες Μαντεμένιες T1 Αλεξάνδρεια Υλικό: Μαντέμι Βάρος: 120Κg Φούρνος: 42cm Εστίες: 2 Ονομ. Ισχύ: 8KW Θερμ.αποδ.: 70% Διαστάσεις: Π84 Β56 Υ72cm T8 Στάμνα Υλικό: Μαντέμι Βάρος: 120Κg Φούρνος: 44cm Εστίες: 3 Ονομ. Ισχύ: 8KW Θερμ.αποδ.: 70% Διαστάσεις: Π84 Β56 Υ72cm T7 Ήφαιστος Υλικό: Μαντέμι Βάρος: 170Κg Φούρνος: 43cm Ονομ. Ισχύ: 15KW Θερμ.αποδ.: 72% Διαστάσεις: Π60 Β56 Υ89cm

13 13 Τζάκια Μαντεμένια ΕΝΕΡΓΕΙΑΚΟ Gabriel Υλικό: Μαντέμι Βάρος: 89Κg Απόδοση: 5,5KW Διαστάσεις: Π45 Β40 Υ67cm Τζακόσομπες Μαντεμένιες Victoria Υλικό: Μαντέμι διπλού τοιχώματος Βάρος: 116Κg Απόδοση: 11KW Διαστάσεις: Π54 Β50 Υ68cm Τζακόσομπες Ενεργειακές, Σύνδεση με Καλοριφέρ, Διπλά Τοιχώματα Νέο ΕΝΕΡΓΕΙΑΚΟ Τζακόσομπα ΜΤ500 Υλικό: Μαντέμι Βάρος: 100Κg Απόδοση: 12KW Διαστάσεις: Υ71cm Maximus Υλικό: Μαντέμι-Ατσάλι Βάρος: 238Κg Ονομ. Ισχύ: 16 KW Θερμ.αποδ.: 80% Διαστάσεις: Π61 Β50 Υ89cm

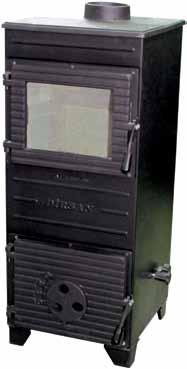

14 14 Σόμπες Ατσαλένιες ΕΝΕΡΓΕΙΑΚH ΣΑ 5 Βάρος: 50Κg Ονομ. Ισχύ: 8KW Διαστάσεις: Π36 Β53 Υ70cm ΕΝΕΡΓΕΙΑΚH Iva Βάρος: 59Κg Ονομ. Ισχύ: 9KW Θερμ.αποδ.: 63% Διαστάσεις: Π44 Β41 Υ79cm ΕΝΕΡΓΕΙΑΚH Dalya Βάρος: 60Κg Ονομ. Ισχύ: 10KW Θερμ.αποδ.: 63% Διαστάσεις: Π44 Β41 Υ83cm ΣΑ 20 Βάρος: 55Κg Ονομ. Ισχύ: 9KW Διαστάσεις: Π34 Β45 Υ77cm

15 ΣΑ 40 Βάρος: 75Κg Ονομ. Ισχύ: 11KW Διαστάσεις: Π45 Β48 Υ92cm Titan Υλικό: Aτσάλι Βάρος: 123Κg Ονομ. Ισχύ: 13KW Θερμ.αποδ.: 65% Διαστάσεις: Π61 Β57 Υ96cm Diamand Υλικό: Aτσάλι Βάρος: 104Κg Ονομ. Ισχύ: 13KW Θερμ.αποδ.: 65% Διαστάσεις: Π60 Β57 Υ87cm Dirsan 8930 slim Υλικό: Aτσάλι - Μαντέμι Βάρος: 72,5Κg Ονομ. Ισχύ: 12KW Θερμ.αποδ.: 82% Διαστάσεις: Π37 Β37 Υ87cm

16 16 Σόμπες από Ατσάλι με Φούρνο ΣΑ 230 Biofan B Βάρος: 90Κg Ονομ. Ισχύ: 12KW Φούρνος: 32 38cm Θερμ.αποδ.: 71% Διαστάσεις: Π47 Β48 Υ100cm ΣΑ 240 Biofan A Βάρος: 120Κg Ονομ. Ισχύ: 14KW Φούρνος: 41 40cm Θερμ.αποδ.: 71% Διαστάσεις: Π59 Β53 Υ91cm Νέο Kompact Βάρος: 105Κg Ονομ. Ισχύ: 14KW Φούρνος: 39 39cm Θερμ.αποδ.: 63% Διαστάσεις: Π50 Β49 Υ95cm Astros Βάρος: 104Kg Ονομ. Ισχύ: 16KW Φούρνος: 50 36cm Θερμ.αποδ.: 82% Διαστάσεις: Π69 Β41 Υ85cm

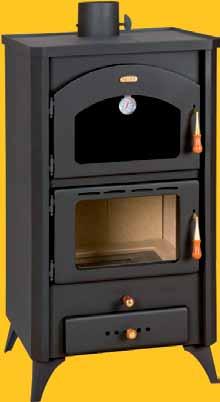

17 17 Σόμπες από Ατσάλι με Φούρνο Νέο FGR Βάρος: 100Κg Ονομ. Ισχύ: 15KW Διαστάσεις: Π53 Β56 Υ100cm REKOR (Κυκλοθερμική) Υλικό: Μαντέμι-Ατσάλι Βάρος: 90Κg Καμινάδα: Ø13cm -Ξυλομπρικέτα Ονομ. Ισχύ: 14KW Φούρνος: 35 37cm Θερμ.αποδ.: 78% Διαστάσεις: Π49 Β46 Υ99cm Νέο Μασίνα Ξύλου ΣΑ 260 Βάρος: 70Κg Ονομ. Ισχύ: 14KW Διαστάσεις: Π89 Β53 Υ74cm REKOR Υλικό: Μαντέμι-Ατσάλι Βάρος: 64Κg Καμινάδα: Ø13cm -Ξυλομπρικέτα Ονομ. Ισχύ: 14KW Φούρνος: 22 46cm Θερμ.αποδ.: 78% Διαστάσεις: Π55 Β46 Υ63cm

18 18 Τζακόσομπες Ενεργειακές, Σύνδεση με Καλοριφέρ, Διπλά Τοιχώματα Σόμπες από Ατσάλι με Μπόιλερ για Σύνδεση με το Καλοριφέρ ΕΝΕΡΓΕΙΑΚΟ Olive Υλικό: Μαντέμι διπλού τοιχώματος Βάρος: 136Κg Boiler: 4lt Ονομ. Ισχύ: 13,5KW Θερμ.αποδ.: 75% Διαστάσεις: Π54 Β50 Υ68cm ΕΝΕΡΓΕΙΑΚH Prity WDW15 Βάρος: 116Κg Καμινάδα: Ø13cm Boiler: 20lt Ονομ. Ισχύ: 15+5KW (20KW) Θερμ.αποδ.: 80% Διαστάσεις: Π65 Β55 Υ78cm ΕΝΕΡΓΕΙΑΚH Mega Relax Υλικό: Aτσάλι Βάρος: 110Κg Boiler: 20lt Ονομ. Ισχύ: KW (24KW) Διαστάσεις: Π62 Β54 Υ103cm ΕΝΕΡΓΕΙΑΚH Titan Υλικό: Aτσάλι Βάρος: 142Κg Boiler: 24lt Ονομ. Ισχύ: KW (27KW) Θερμ.αποδ.: 68% Διαστάσεις: Π67 Β57 Υ96cm

19 19 Σόμπες από Ατσάλι με Μπόιλερ για Σύνδεση με το Καλοριφέρ ΕΝΕΡΓΕΙΑΚH Prity S3W21 Βάρος: 134Κg Καμινάδα: Ø13cm Boiler: 29lt Ονομ. Ισχύ: 21+5 KW (26 KW) Θερμ.αποδ.: 87% Διαστάσεις: Π57 Β53 Υ93cm ΕΝΕΡΓΕΙΑΚH ΕΝΕΡΓΕΙΑΚH Prity WDW29 Βάρος: 183Κg Καμινάδα: Ø13cm Boiler: 44lt Ονομ. Ισχύ: 29+8 KW (37 KW) Θερμ.αποδ.: 80% Διαστάσεις: Π65 Β55 Υ115cm Prity WDW24 Βάρος: 152Κg Καμινάδα: Ø13cm Boiler: 31lt Ονομ. Ισχύ: 24+6 KW (30 KW) Θερμ.αποδ.: 80% Διαστάσεις: Π65 Β55 Υ93cm

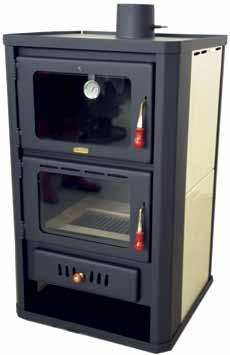

20 20 Σόμπες από Ατσάλι με Φούρνο για Σύνδεση με το Καλοριφέρ Prity FGW15 - Boiler (σύνδεση με τα σώματα του καλοριφέρ με απόδοση έως 185 τμ) Βάρος: 136Κg Καμινάδα: Ø13cm Boiler: 15lt Ονομ. Ισχύ: 20KW Φούρνος: 38 40cm Θερμ.αποδ.: 83% Διαστάσεις: Π57 Β53 Υ93cm ΕΝΕΡΓΕΙΑΚH Bella Boiler Βάρος: 154Κg Φούρνος: 39 37cm Boiler: 19lt Ονομ. Ισχύ: KW (23 KW) Θερμ.αποδ.: 69% Διαστάσεις: Π52 Β52 Υ101cm ΕΝΕΡΓΕΙΑΚH ΕΝΕΡΓΕΙΑΚH Prity FGW18R Βάρος: 150Κg Καμινάδα: Ø13cm Φούρνος: 39 40cm Boiler: 18lt Ονομ. Ισχύ: 18+5 KW (23 KW) Θερμ.αποδ.: 83% Διαστάσεις: Π57 Β53 Υ105cm Prity FGW20 - Boiler (σύνδεση με τα σώματα του καλοριφέρ με απόδοση έως 215 τμ) Βάρος: 187Κg Καμινάδα: Ø13cm Φούρνος: 43 40cm Boiler: 37lt Ονομ. Ισχύ: 26KW Θερμ.αποδ.: 78% Διαστάσεις: Π65 Β55 Υ115cm

21 21 Λέβητες Ξύλου ΕΝΕΡΓΕΙΑΚH Prity GA33 Βάρος: 175Κg Boiler: 70lt Ονομ. Ισχύ: KW (36 KW) Θερμ.αποδ.: 68% Διαστάσεις: Π57 Β61 Υ113cm ΕΝΕΡΓΕΙΑΚH LB40 Βάρος: 291Κg Boiler: 80lt Ονομ. Ισχύ: KW (44 KW) Διαστάσεις: Π57 Β107 Υ115cm ΕΝΕΡΓΕΙΑΚH Λέβητας ξύλου Berussa 25 με κυκλοφορητή Αυτόματη ανάφλεξη Βάρος: 250Κg Boiler: 84lt Ονομ. Ισχύ: 29 KW Διαστάσεις: Π49 Β75 Υ126cm ΕΝΕΡΓΕΙΑΚH Λέβητας ξύλου Berussa 40 με κυκλοφορητή Αυτόματη ανάφλεξη Βάρος: 330Κg Boiler: 105lt Ονομ. Ισχύ: 49 KW Διαστάσεις: Π59 Β85 Υ129cm

22 22 Σόμπες Εμαγιέ Όρθιες Στρογγυλή εμαγιέ B Υλικό: Εμαγιέ μικρή Βάρος: 45Κg Ονομ. Ισχύ: 5KW Θερμ.αποδ.: 65% Διαστάσεις: Π30 Β47 Υ71cm Στρογγυλή εμαγιέ A Υλικό: Εμαγιέ μεγάλη Βάρος: 62Κg Ονομ. Ισχύ: 9KW Θερμ.αποδ.: 65% Διαστάσεις: Π36 Β54 Υ90cm OE 80 Λαϊκή B Υλικό: Εμαγιέ μικρή Βάρος: 43Κg Ονομ. Ισχύ: 7KW Διαστάσεις: Π34 Β36 Υ67cm Λαϊκή A Υλικό: Εμαγιέ μεγάλη Βάρος: 45kg Ονομ. Ισχύ: 8KW Διαστάσεις: Π34 Β36 Υ77cm

23 OE 95 Λίνεα Α Υλικό: Εμαγιέ-Μαντέμι πυρίμαχο τζάμι Βάρος: 60Κg Ονομ. Ισχύ: 6KW Θερμ.αποδ.: 65% Διαστάσεις: Π42 Β43 Υ78cm Turbo καφέ Υλικό: Εμαγιέ καφέ με μαντέμι Βάρος: 82Κg Ονομ. Ισχύ: 11KW Θερμ.αποδ.: 65% Διαστάσεις: Π47 Β48 Υ80cm Νέο Turbo μαύρο Υλικό: Εμαγιέ μαύρο με μαντέμι Βάρος: 82Κg Ονομ. Ισχύ: 11KW Θερμ.αποδ.: 65% Διαστάσεις: Π47 Β48 Υ80cm Σόμπα Υγραερίου με Χαλαζία 3 χαλαζίες θέρμανσης 3 κεραμικές πλάκες θέρμανσης Κουμπί ανάφλεξης Εύκολη ανάφλεξη Σύστημα προστασίας ανάφλεξης Σύστημα ασφαλείας για ανεπάρκεια οξυγόνου Πίεση: 2,8-3,7 kpa Χώρος φιάλης: Έως 15kg Κάλυψη θέρμανσης: 30-60τμ. ενιαίου χώρου Απόδοση χαλαζία: 1320 / 800 / 440 Απόδοση υγραερίου: 4200 / 2800 /1400 Κατανάλωση: 300g/h (max) / 200g/h (mid) / 100g/h (min)

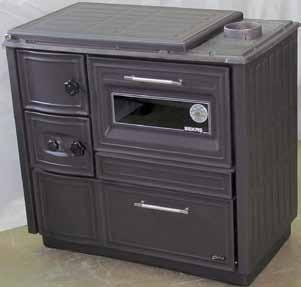

24 24 Κουζίνες Εμαγιέ Θαύμα Υλικό: Εμαγιέ Βάρος: 60kg Φούρνος: 40 36cm Ονομ. Ισχύ: 10KW Θερμ.αποδ.: 65% Διαστάσεις: Π82 Β42 Υ67cm Big Family Υλικό: Εμαγιέ Φούρνος: 50 50cm Ονομ. Ισχύ: 11KW Θερμ.αποδ.: 65% Διαστάσεις: Π92 Β54 Υ70cm Lux Brown Left Υλικό: Εμαγιέ Βάρος: 100kg Φούρνος: 48 45cm Ονομ. Ισχύ: 11KW Θερμ.αποδ.: 65% Διαστάσεις: Π88 Β51 Υ83cm Lux Black Right Υλικό: Εμαγιέ Βάρος: 100kg Φούρνος: 48 45cm Ονομ. Ισχύ: 11KW Θερμ.αποδ.: 65% Διαστάσεις: Π88 Β51 Υ83cm

25 25 Σόμπες Πετρελαίου Θ.Π Βάρος: 27Κg Καύσιμο: Πετρέλαιο Ονομ. Ισχύ: cal. Διαστάσεις: Π50 Β32 Υ75cm Θ.Π Βάρος: 28Κg Καύσιμο: Πετρέλαιο Ονομ. Ισχύ: cal. Διαστάσεις: Π41 Β44 Υ69cm Θ.Π Βάρος: 32Κg Καύσιμο: Πετρέλαιο Ονομ. Ισχύ: cal. Διαστάσεις: Π36 Β48 Υ68cm Τ.Π. 14 Βάρος: 42Κg Καύσιμο: Πετρέλαιο Ονομ. Ισχύ: cal. Διαστάσεις: Π42 Β67 Υ79cm C20 Βάρος: 47Κg Καύσιμο: Πετρέλαιο Ονομ. Ισχύ: cal. Διαστάσεις: Π37 Β77 Υ80cm Μ.Π. 12 Βάρος: 50Κg Καύσιμο: Πετρέλαιο Ονομ. Ισχύ: cal. Διαστάσεις: Π52 Β75 Υ77cm

26 26 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΚΑΙ ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ ΓΙΑ ΘΕΡΜΑΣΤΡΕΣ ΞΥΛΟΥ Οι σόμπες ξύλου, σόμπες boiler και οι λέβητες, προορίζονται για τη θέρμανση ιδιωτικών κατοικιών και δημόσιων εγκαταστάσεων με τη χρήση στερεών καυσίμων. Η ποικιλία των μοντέλων επιτρέπει τη διαμόρφωση του επιθυμητού εσωτερικού χώρου με σκοπό τη δημιουργία άνεσης, αισθητικής και ευχάριστης θερμότητας. Η ενδεικνυόμενη δύναμη θερμότητας των μοντέλων καθορίστηκε μετά από τις έρευνες σύμφωνα με τυποποιημένες συνθήκες. Η επίτευξη της επιθυμητής δύναμης εξαρτάται από τα επιλεγμένα καύσιμα με την απαραίτητη απόδοση και υγρασία, τη συνεχή τους ανατροφοδότηση, τη ρύθμιση του αρχικού και δευτερεύοντος αέρα καθώς επίσης και την έλξη, την οργάνωση της αποτελεσματικής ανταλλαγής αέρα θερμότητας. Για τον υπολογισμό της αναγκαίας δύναμης θερμότητας πρέπει να ληφθεί υπόψη ότι για τη θέρμανση ενός κυβικού μέτρου είναι απαραίτητα 25 έως 180 watt, ανάλογα με τη θέση, τη μόνωση, την εξωτερική θερμοκρασία και τον αέρα του χώρου. Είναι γνωστό ότι στο συσχετισμό μεταξύ της τιμής και της θερμικής Καύσιμο Χρησιμοποιείται μόνο ακατέργαστο χημικά φυσικό ξύλο, καθώς και μπρικέτες ξύλου, χωρίς κόλλες. Είναι σημαντικό το ξύλο να είναι ξηρό. Προσάναμμα Ο προορισμός του προσανάμματος είναι να ζεσταίνει τα τοιχώματα του θαλάμου καύσης, τις σωληνώσεις και την καμινάδα για να δημιουργεί την έλξη μέσω μιας σταθερής φλεγόμενης φωτιάς, χωρίς να χρειάζεται να ανοίγετε τη πόρτα πολλές φορές για να ολοκληρώσετε τη προετοιμασίας της. Πριν από το προσάναμμα καθαρίστε τη σχάρα από τη στάχτη. Ανοίξτε πλήρως τις βαλβίδες για τον κύριο αέρα και τα καυσαέρια. Βάλτε δυο τεμαχισμένα κομμάτια ξύλου στο θάλαμο καύσης, παράλληλα το ένα προς το άλλο και από τις δυο πλευρές της σχάρας. Τσαλακώστε ένα χαρτί και βάλτε το στο μπροστινό μέρος της σχάρας μεταξύ των κορμών. Μη χρησιμοποιείται γυαλιστερό ή εμποτισμένο χαρτί. Τοποθετείστε μικρά ξερά κλαδιά. Αφήστε την βαλβίδα του κύριου ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ απόδοσης των επιλεγμένων καυσίμων ενδείκνυται ότι η θέρμανση με στερεά καύσιμα είναι η πιο οικονομική μέθοδος. Συγκεκριμένα Μοντέλα Σομπών Θερμάστρες ξύλου με φούρνο ή χωρίς φούρνο, στερεών καυσίμων (ξύλο, μπρικέτα, κάρβουνο) κατάλληλες για τις οικογένειες στην ύπαιθρο από Μαντέμι, ατσάλι και εμαγιέ για απλή καύση ξύλων έως και σύνδεσης με τα καλοριφέρ. Λέβητες, προορίζονται για την εγκατάσταση σε ισόγειους χώρους με δυνατότητα αποθήκευσης ξύλου. Οι λέβητες διαθέτουν θερμοστάτη για τον έλεγχο και τη ρύθμιση του απαραίτητου αέρα για τη διαδικασία καύσης. Με αυτό το τρόπο, επιτυγχάνεται μια ομοιόμορφη και οικονομική καύση των καυσίμων, καθώς το νερό θερμαίνεται μέχρι μια σταθερή επιθυμητή θερμοκρασία που ρυθμίζεται εκ των προτέρων με τη βοήθεια του διακόπτη του θερμοστάτη. Όταν περιστρέφεται τον διακόπτη δεξιόστροφα η θερμοκρασία αυξάνεται και ο θερμοστάτης διακόπτει τη ροή του κύριου αέρα Κατά την εγκατάσταση των προϊόντων θέρμανσης πρέπει να τηρούνται όλοι οι τοπικοί κανονισμοί, συμπεριλαμβανομένων εκείνων που σχετίζονται με τα Εθνικά ή Ευρωπαϊκά πρότυπα. Η θέση που επιλέγουμε να τοποθετήσουμε τη θερμάστρα ξύλου στο χώρο πρέπει να είναι όσο πιο κεντρικά γίνεται προκειμένου η διασπορά της θερμότητας να γίνεται στον ίδιο χρόνο παντού μέσα στο χώρο. Το σημείο που θα τοποθετηθεί η θερμάστρα ξύλου και η φορά της, να επιτρέπει τη διαδρομή της καπνοδόχου με 1 γωνία εσωτερικά. Η εστία τοποθετείται πάνω σε ένα σταθερό οριζόντιο πυρίμαχο δάπεδο με επαρκή φέρουσα ικανότητα. Για την προστασία του δαπέδου μπορεί να χρησιμοποιείται μια σταθερή και πυράντοχη βάση. Η απόσταση που πρέπει να έχει η θερμάστρα από αντικείμενα πρέπει να είναι τουλάχιστον 50 εκ. μπροστά και 30 εκ. στις πλευρές. Στη περιοχή ακτινοβολίας της εστίας σε μια απόσταση 80 εκ. γύρω της δεν πρέπει να υπάρχουν εύφλεκτα αντικείμενα και αντικείμενα που μπορεί να καταστραφούν από τη θερμότητα που εκπέμπεται. Πριν συνδέσετε τη θερμάστρα στη καμινάδα συμβουλευτείτε έναν ειδικό. Συνιστάται η θερμάστρα να λειτουργεί με μια ξεχωριστή καμινάδα. Αν είναι και άλλες συσκευές θέρμανσης συνδεδεμένες στην ίδια καμινάδα, πρέπει να υπολογίζονται γι αυτό. Κατά τη διαδικασία της καύσης της εστίας δε πρέπει να υπάρχει έλλειψη αέρα για τη δράση της βαρύτητας. Κατά τη διάρκεια των 3-4 προσαναμμάτων είναι δυνατό να: Σχηματίζεται συμπύκνωση στις επιφάνειες του θαλάμου νερού. Η διαμόρφωση αιθάλη μειώνει την ξαφνική διαφορά θερμοκρασίας και την ποσότητα της συμπύκνωσης. Μετά την εγκατάσταση πρέπει να γίνεται μια δοκιμή της εγκατάστασης διάρκειας 72 ωρών σε συνθήκες λειτουργίας. αέρα εντελώς ανοιχτή, πρέπει να διασκορπιστεί η φλόγα σε ολόκληρο το θάλαμο καύσης. Το θερμοανθεκτικό χρώμα με το οποίο είναι βαμμένες οι εστίες ξηραίνεται στα εργοστάσια του κατασκευαστή και κατά το πρώτο ή το δεύτερο άναμμα αυτό-ψήνεται και γίνεται μηχανικά σταθερό. Κατά τη διάρκεια του αυτό-ψησίματος πρέπει να αερίζεται το δωμάτιο από τους καπνούς που απελευθερώνονται. Την πρώτη φορά που θα ανάψουμε τη θερμάστρα ξύλου θα πρέπει να διατηρήσουμε χαμηλά τη φωτιά για 8 ώρες καύσης (1,5 kg ανά ώρα καύσιμο) Σωστή καύση Η καύση πρέπει να γίνεται με τη παρουσία φλόγας μέχρι οι κορμοί να μετατραπούν σε κάρβουνα. Σκοπός δεν είναι να παραμείνουν να καίγονται με καπνό χωρίς φλόγα. Με ξηρά ξύλα και αρκετό αέρα πρέπει να επιτυγχάνεται άμεσο άναμμα με κάθε επανατροφοδότηση. Το κεραμικό γυαλί της πόρτας πρέπει να διατηρείται καθαρό. Επίσης τα αέρια που εξέρχονται από τη κορυφή της καμινάδας πρέπει να είναι διάφανα ή

27 27 λευκά. Ο γκρι καπνός υποδεικνύει ότι υπάρχει καπνός χωρίς φλόγα ή κακή καύση. Καμινάδα Η καμινάδα προορίζεται να έλκει τα προϊόντα καύσης έξω από την εστία και να τα πετάει στην ατμόσφαιρα έξω από τα όρια της κατοικίας. Η διαδρομή των σωλήνων θα πρέπει να αποτελείται από 1 γωνία εσωτερικά και 1 εξωτερικά (ταφ) και το σύνολο των καθέτων σωλήνων να είναι το λιγότερο 4,00μ. Οι κύριες αιτίες ανεπαρκούς έλξης είναι οι ακόλουθες: 1. Στρώματα αιθάλης στο εσωτερικό της καμινάδας, τα οποία μειώνουν τη διάμετρο της και αυξάνουν την αντίσταση ανόδου των καυσαερίων 2. Ένα ραγισμένο τοίχωμα της καμινάδας από όπου εισέρχεται αέρας από το χώρο αντί από το θάλαμο καύσης. 3. Η χρήση μιας ενιαίας καμινάδας με μια μικρή έλξη από διάφορες εστίες στο ίδιο επίπεδο σε στενή εγγύτητα. 4. Πολλές γωνίες τόσο εσωτερικά όσο και εξωτερικά μεταξύ των σωλήνων. Με σωστή σύνδεση, τεχνική υποστήριξη και συντήρηση η εστία δεν πρέπει να εκπέμπει καπνό στο χώρο. ΣΗΜΑΝΤΙΚΟ: Μην καίτε σκουπίδια, βαμμένα μαλακά ξύλα, κόντρα πλακέ, σανίδες ξύλινων κατασκευών ή άλλα απορρίμματα που περιέχουν τεχνητές χημικές προσμίξεις, καθώς τα δηλητήρια δεν καίγονται. Καθαρισμός & συντήρηση 1. Κατά τη διάρκεια της λειτουργίας η πόρτα της εστίας πρέπει να είναι κλειστή. 2. Επίσης το δοχείο της στάχτης πρέπει να καθαρίζεται καθημερινά. Μη πετάτε τη στάχτη σε πλαστικά δοχεία. 3. Καθαρίζεται τακτικά τα τμήματα διέλευσης των καυσαερίων της εστίας και τους σωλήνες. 4. Οι βαμμένες επιφάνειες καθαρίζονται με υγρό πανί. Μη χρησιμοποιείται απορρυπαντικά 5. Μην εκτελείται μη εξουσιοδοτημένες τροποποιήσεις στο σχεδιασμό της σόμπας. ΓΕΝΙΚΟΙ ΚΑΝΟΝΕΣ ΚΑΙ ΣΥΣΤΑΣΕΙΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΓΙΑ ΘΕΡΜΑΣΤΡΕΣ ΞΥΛΟΥ BOILER ΚΑΙ ΛΕΒΗΤΕΣ 1. Πριν από την εγκατάσταση συνιστάται να υπολογίζονται οι απώλειες θερμότητας από έναν ειδικό για κάθε συγκεκριμένη περίπτωση. 2. Συνιστούμε οι σόμπες να συνδέονται σε ένα ανοιχτό σύστημα θέρμανσης. Όταν συνδέεται σε ένα κλειστό σύστημα θέρμανσης πρέπει να προστατεύεται με μια υδραυλική βαλβίδα ασφαλείας, ρυθμισμένη σε 1,5bar. 3. Πρέπει να εξασφαλίζεται η εξαέρωση κάθε κλάδου και στοιχείου της εγκατάστασης σε κάθε στιγμή της λειτουργίας της. 4. Όλα τα στοιχεία της εγκατάστασης πρέπει να εξασφαλίζονται έναντι παγώματος, ειδικά εάν το δοχείο διαστολής ή άλλα μέρη του βρίσκονται σε μη θερμαινόμενες εγκαταστάσεις. 5. Στις εγκαταστάσεις με βεβιασμένη κυκλοφορία στη ν αντλία πρέπει να παρέχεται ένα ups-ένας συσσωρευτής με έναν μετατροπέα 12v/220v/50hz στο αυτόνομο καθεστώς. 6. Ο πρώτος καθαρισμός του φίλτρου της αντλίας πρέπει να γίνεται αμέσως μετά τον έλεγχο της εγκατάστασης. 7. Εάν χρησιμοποιείται μια παλιά εγκατάσταση, θα πρέπει να εκτελείτε επαναλαμβανόμενο ξέπλυμα για να αφαιρεθούν τα συσσωρευμένα υπολείμματα, τα οποία συμπυκνώνονται στις επιφάνειες του θαλάμου νερού. 8. Δεν πρέπει να χρησιμοποιούνται φρέσκα και υγρά ξύλα. Τα ξύλα πρέπει να αποθηκεύονται τουλάχιστον 2 έτη σε ένα ξηρό και αεριζόμενο χώρο. 9. Το κυκλοφορούν νερό δεν πρέπει να εκκενώνεται κατά τη διάρκεια της εποχής μη-θέρμανσης. ΥΠΟΔΕΙΓΜΑΤΙΚΟ ΔΙΑΓΡΑΜΜΑ ΛΕΙΤΟΥΡΓΙΑΣ ΣΟΜΠΑΣ-ΛΕΒΗΤΑ BOILER ΞΥΛΟΥ 1. Αντλία 2. Φίλτρο αντλίας 3. Αυτόματος εξαερωτήρας 4. Θερμόμετρο 5. Αυτόματος εξαερωτήρας 6. Καμινάδα 7. Απόσταση από την κορυφή της στέγης 8. Υδραυλική βαλβίδα ασφαλείας 1,5bar 9. Βάνες παροχής 10. Ηλεκτρικός Θερμοστάτης 11. UPS

28 28 Παραβάν Τζακιού Παραβάν Τρίθυρο Διαστάσεις: cm Παραβάν Τρίθυρο Κωδικός: Διαστάσεις: cm Χρώμα: Μαύρο Χρυσό Οξυδέ Νίκελ Παραβάν Τρίθυρο (Καράβολο) Κωδικός: Θύρες: 3 Διαστάσεις: cm Χρώμα: Χαλκός Σφυρήλατο Παραβάν Καμπύλη Κωδικός: Θύρες: 3 Διαστάσεις: cm Χρώμα: Νίκελ Παραβάν Τετράθυρο Διαστάσεις: cm Κωδικός Χρώμα Μαύρο Παραβάν Τετράθυρο Διαστάσεις: cm Κωδικός Χρώμα Χρυσό Οξυδέ Νίκελ Παραβάν Τετράθυρο (Κατσαρό) Διαστάσεις: cm Κωδικός Χρώμα Ασημί Σφυρήλατο Χαλκός Σφυρήλατο Χρυσό Σφυρήλατο

29 29 Παραβάν Γωνιακό Δεξί Κωδικός: Θύρες: 2 Διαστάσεις: cm Χρώμα: Μαύρο Παραβάν Γωνιακό Αριστερό-Δεξί με Λαμάκι Κωδικός: Θύρες: 2 Διαστάσεις: cm Χρώμα: Μαύρο Παραβάν Μονόφυλο Διαστάσεις: 85 51cm Κωδικός Χρώμα Μαύρο Σκουριά Παραβάν Γωνιακό Αριστερό Θύρες: 2 Διαστάσεις: cm Κωδικός Χρώμα Ασημί Σφυρήλατο Χαλκός Σφυρήλατο Οξυδέ Παραβάν Γωνιακό Αριστερό-Δεξί Θύρες: 2 Διαστάσεις: cm Κωδικός Χρώμα Ασημί Σφυρήλατο Χαλκός Σφυρήλατο

30 30 Κρεμανταλάδες Τζακιού Όλοι οι κρεμανταλάδες είναι με συρμάτινο σκουπάκι Θηλιά Ύψος: 68cm Χρυσό Μαύρο Οξυδέ Μαύρο Θηλιά Ύψος: 68cm Νίκελ/Ασημί Σφυρήλατο Οξυδέ/Χαλκό Σφυρήλατο Μπίλια Ύψος: 66cm Χρυσό Κύκλος Ύψος: 67cm Νίκελ Γκρι

31 31 Απλός Ψηλός Ύψος: 74,2cm Μαύρο Απλός Ψηλός Ύψος: 74,2cm Χρυσό Οξυδέ Νίκελ Κίονας Ύψος: 81cm ΙΝΟΧ Κρεμανταλάς Χορεύτρια Ύψος: 80cm Χρυσό Οξυδέ

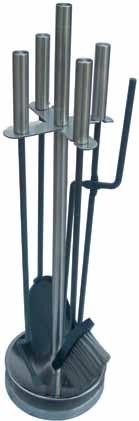

32 32 Εργαλεία Τζακιού ΣΕΤ 4 εργαλεία τζακιού Μαύρο ΣΕΤ 4 εργαλεία τζακιού Οξυδέ Κουβαδάκι εργαλείων Μαύρο Κουβαδάκι στάχτης Μαύρο

33 33 Εργαλεία Τζακιού Φαράσι Μεταλλικό με Ξύλινη Λαβή Β Γαλβανιζέ Φαράσι Μεταλλικό με Ξύλινη Λαβή Α Γαλβανιζέ Φαρασάκι με μονοκόματη λαβή Μαύρο Φαράσι ΒΤ τζακιού Μαύρο Σκουπάκι Μαύρο Σκουπάκι ΒΤ Μαύρο Ξυλοθραύστης Μαύρο Μασιά ΒΤ τζακιού Μαύρο Ψαλίδα Μαύρο Τσιμπίδες Χρωμίου Κωδικός Μήκος cm cm Τσιμπίδα Μαύρη Κωδικός Μήκος cm Πυροστιά Κωδικός Διαστάσεις

34 34 Αξεσουάρ Ξυλιέρα Καράβολο Διαστάσεις: Μ41 Π34 Υ33cm Βάρος: 3,25Kg Χαλκός Σφυρήλατο Ασήμι Σφυρήλατο Ξυλιέρα Αναδιπλούμενη Διαστάσεις: Μ48 Π33 Υ37cm Μαύρο Καστανιέρα Μικρή με Αναδιπλούμενο Χερούλι Διαστάσεις: Μ21 Π19 Κωδικός Βάση για σχάρα στη σχάρα τζακιού Κωδικός Φυσικό Προσάναμμα Κωδικός Προσάναμμα Rock Fire Κωδικός Καπνοδοχοκαθαριστής Κωδικός Νέο Δαδί Κωδικός Συσκευασία kg kg

35 35 Αξεσουάρ Τζακιού Σχάρα Σιδερένια με ταψί ίσια Κωδικός Διαστάσεις Σχάρα Σιδερένια με ταψί ίσια Κωδικός Διαστάσεις Σχάρα Σιδερένια με ταψί λοξή Κωδικός Διαστάσεις Σχάρα Σιδερένια με ταψί λοξή Κωδικός Διαστάσεις Σχάρα Τζακιού Μεταλλική Κωδικός Διαστάσεις ,5 Σχάρα Μαντεμένια Κωδικός Διαστάσεις
