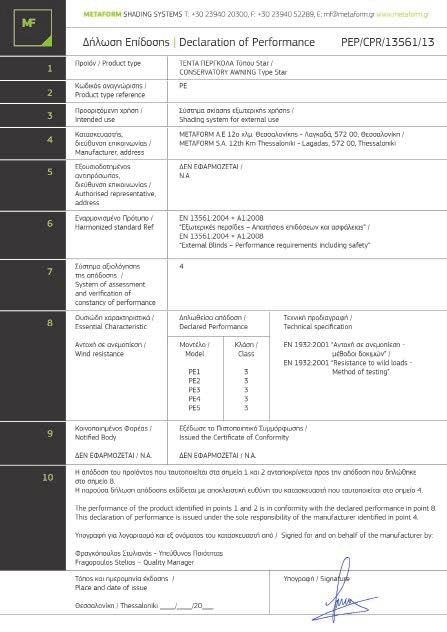

STAR Γενική εικόνα πέργκολας STAR Διατομές προφίλ Διαστάσεις πέργκολας (max άξονας max προβολή) Επιλογές στήριξης (Τοίχου / Οροφής) Επιλογές κρέμασης αντιβάρων Πέργκολα με στηθαίο star 120Χ100

3 STAR Γενική εικόνα πέργκολας STAR Διατομές προφίλ Διαστάσεις πέργκολας (max άξονας max προβολή) Επιλογές στήριξης (Τοίχου / Οροφής) Επιλογές κρέμασης αντιβάρων Πέργκολα με στηθαίο star 120Χ100 Πέργκολα με στηθαίο magna 160Χ140 Πέργκολα με στηθαίο 120Χ80 Πέργκολα με στηθαίο 160Χ120 Πέργκολα Star με στέγαστρο Μετάδοση κίνησης (μοτέρ) Γενικές πληροφορίες τοποθέτησης πέργκολας Ειδικές (custom) εφαρμογές Σύστημα φωτισμού / οδηγίες τοποθέτησης

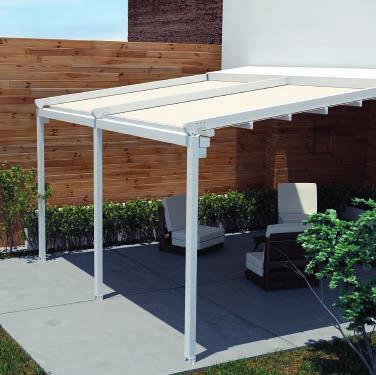

4 6 7 Γενική άποψη πέργκολας. Νέα πρωτοποριακή πέργκολα, σχεδιασμένη αποκλειστικά από την Metaform ΒΕΕ. Ενισχυμένη κατασκευή και βελτιωμένη αισθητική, όπου απαιτείται η μέγιστη δυνατότητα κάλυψης εξωτερικών χώρων. Πτυσσόμενη οροφή, για ρυθμιζόμενη κάλυψη και σκίαση. Διατομές προφίλ. 70 mm Ποιότητα Κατασκευής, για στιβαρότητα, λειτουργικότητα, υψηλή αισθητική και ασφάλεια. νθεκτική Προστασία, με βεβαιωμένη αντοχή σε Ήλιο, Βροχή & έρα. 90 mm 43 mm oδηγός 70X120 φαρδύ αντίβαρο 90X57 στενό αντίβαρο 43X57 R 37,500 mm R 34,500 mm 90 mm 70 mm 57 mm 57 mm 43 mm 70 mm άξονας (δεν φαίνεται στο σχεδιάγραμμα) φαρδύ αντίβαρο 90X70 στενό αντίβαρο 43x70 Μπορεί να γίνει επιλογή μεταξύ των αντιβάρων 2-3 και 5-6.

5 8 9 Mέγιστη προβολή πέργκολας & μέγιστη απόσταση οδηγών με αντιβαρα 43x57 & 90x57. Mέγιστη προβολή πέργκολας & μέγιστη απόσταση οδηγών με αντιβαρα 43x70 & 90x70. max 4 m max 8 m max 5 m max 10 m max 6 m max 6 m max 6 m max 6 m 2 οδηγοί 3 οδηγοί 2 οδηγοί 3 οδηγοί max 12 m max 15 m max 6 m max 6 m Μήκος 4 m 8 m 12 m 16 m 20 m Μήκος 5 m 10 m 15 m 20 m 4 οδηγοί Οδηγοί (pc) 2 pcs 3 pcs 4 pcs 5 pcs 6 pcs 4 οδηγοί Οδηγοί (pc) 2 pcs 3 pcs 4 pcs 5 pcs Μέγιστη προβολή 6 m 6 m 6 m 6 m 6 m Μέγιστη προβολή 6 m 6 m 6 m 6 m

6 10 11 Eπιλογές στήριξης πέργκολας. Επιλογή κρέμασης αντιβάρων. Τα αντίβαρα μπορούν να προεξέχουν minimum 1 cm έξω απο τον οδηγό και maximum 80 cm. Β βάση τοίχου βάση οροφής 56 mm 52 mm 140 mm 130 mm

7 X X100 Λεπτομέρειες σύνδεσης πέργκολας με στηθαίο star 120Χ100. Επιλογές στήριξης πέργκολας Star σε στηθαίο star 120Χ100. Στηθαίο αλουμινίου star 120Χ100 με ενσωματωμένη υδρορροή και κολώνες 100Χ100. Μέγιστη απόσταση απο κολώνα σε κολώνα 4 μέτρα. Κατάλληλο για πέργκολα Star με αντίβαρα 43Χ57 & 90Χ57. Λεπτομέρειες σύνδεσης οδηγού - στηθαίου. 15cm 10cm X X Εξωτερική Λεπτομέρεια σύνδεσης Οδηγού με Στηθαίο. Το συνολικό μήκος του στηθαίου είναι πάντα 2 cm μεγαλύτερο απο το συνολικό μήκος της πέργκολας. Εσωτερική Λεπτομέρεια σύνδεσης Οδηγού με Στηθαίο. Στήριξη πέργκολας Star με Καπάκι λουμινίου (Φουρούσι) 15 cm σε Στηθαίο star 120Χ100. Στήριξη πέργκολας Star με Καπάκι λουμινίου (Φουρούσι) 10 cm σε Στηθαίο star 120Χ100. το Χ στις εικόνες 3, 4, δείχνει την συνολική προεξοχή του οδηγού απο το στηθαίο. Η minimum προεξοχή είναι τόση όσο το καπάκι αλουμινίου. Η προτεινόμενη προεξοχή είναι ίση με το καπάκι αλουμινίου + 5 cm. B Λεπτομερειες κολώνας στηθαίου και εξαγωγή όμβριων υδάτων. Β 10 cm 18 cm 10 cm 18 cm mm 2 mm 100 mm 100 mm Στηθαίο-υδρορροή 120Χ100 2,2 mm Κολώνα 100Χ100

8 X X140 Λεπτομέρειες σύνδεσης πέργκολας με στηθαίο magna 160Χ140. Στηθαίο αλουμινίου magna 160Χ140 με ενσωματωμένη υδρορροή και κολώνες 120Χ120. Μέγιστη απόσταση απο κολώνα σε κολώνα 5 μέτρα. Κατάλληλο για πέργκολα Star με αντίβαρα 43Χ70 & 90Χ70. Επιλογές στήριξης πέργκολας Star σε στηθαίο magna 160Χ140. Λεπτομέρειες σύνδεσης οδηγού - στηθαίου. 15cm 10cm X X Εξωτερική Λεπτομέρεια σύνδεσης Οδηγού με Στηθαίο. Το συνολικό μήκος του στηθαίου είναι πάντα 2cm μεγαλύτερο απο το συνολικό μήκος της πέργκολας. Εσωτερική Λεπτομέρεια σύνδεσης Οδηγού με Στηθαίο Στήριξη πέργκολας Star με Καπάκι λουμινίου (Φουρούσι) 15cm σε Στηθαίο magna 160Χ140 Στήριξη πέργκολας Star με Καπάκι λουμινίου (Φουρούσι) 10cm σε Στηθαίο magna 160Χ40 το Χ στις εικόνες 3 & 4, δείχνει την συνολική προεξοχή του οδηγού απο το στηθαίο. Η minimum προεξοχή είναι τόση όσο το καπάκι αλουμινίου. Η προτεινόμενη προεξοχή είναι ίση με το καπάκι αλουμινίου + 5 cm. B Λεπτομερειες κολώνας στηθαίου και εξαγωγή όμβριων υδάτων. 12 cm 20 cm 12 cm 20 cm Β 1 2 2,5 mm 160 mm Στηθαίο-Υδρορροή 160Χ140 2,5 mm Κολώνα 120Χ120

9 X80 120X80 Λεπτομέρειες σύνδεσης πέργκολας με στηθαίο 120Χ80. Στηθαίο αλουμινίου 120Χ80 με έξτρα υδρορροή και κολώνες 120Χ80. Μέγιστη απόσταση από κολώνα σε κολώνα 4 μέτρα. Κατάλληλο για πέργκολα Star με αντίβαρα 43Χ57 & 90Χ57. Επιλογές στήριξης πέργκολας Star σε στηθαίο 120Χ80. Λεπτομέρειες σύνδεσης οδηγού - στηθαίου Εξωτερική Λεπτομέρεια σύνδεσης Οδηγού με Στηθαίο. Το συνολικό μήκος του στηθαίου είναι πάντα 2 cm μεγαλύτερο από το συνολικό μήκος της πέργκολας. προεξέχων οδηγό και καπάκι αλουμινίου (φουρούσι) 15 cm σε στηθαίο 120Χ80. προεξέχων οδηγό και καπάκι αλουμινίου (φουρούσι) 15 cm σε στηθαίο 120Χ80 με εξτρά υδρορροή 140Χ120. προεξέχων οδηγό και καπάκι αλουμινίου (φουρούσι) 10 cm σε στηθαίο 120Χ Β προεξέχων οδηγό και καπάκι αλουμινίου (φουρούσι) 10 cm σε στηθαίο 120Χ80 με εξτρά υδρορροή 140Χ120. οδηγό πρόσωπο στο στηθαίο 120Χ80, καπάκι αλουμινίου (φουρούσι) 10 cm. οδηγό πρόσωπο στο στηθαίο120χ80, καπάκι αλουμινίου (φουρούσι) 10 cm με εξτρά υδρορροή 140Χ120. B Λεπτομερειες κολώνας στηθαίου και εξαγωγή όμβριων υδάτων. 80 mm 80 mm 94 mm 12 cm 20 cm 20 cm 20 cm 12 cm 12 cm Κολώνα 120Χ80 Στηθαίο 120Χ80 Υδρορροή 140Χ Κολώνα στηθαίου χωρίς εξαγωγή ομβρίων υδάτων.

10 X X120 Λεπτομέρειες σύνδεσης πέργκολας με στηθαίο 160Χ120. Στηθαίο αλουμινίου 160Χ120 με κολώνες 120Χ120. Μέγιστη απόσταση από κολώνα σε κολώνα 6 μέτρα. Επιλογές στήριξης πέργκολας Star σε στηθαίο 160Χ120. Λεπτομέρειες σύνδεσης οδηγού - στηθαίου Εξωτερική Λεπτομέρεια σύνδεσης Οδηγού με Στηθαίο. Το συνολικό μήκος του στηθαίου είναι πάντα 2 cm μεγαλύτερο απο το συνολικό μήκος της πέργκολας. προεξέχων οδηγό και καπάκι αλουμινίου (φουρούσι) 15 cm σε στηθαίο 160Χ120. προεξέχων οδηγό και καπάκι αλουμινίου (φουρούσι) 10 cm σε στηθαίο 160Χ120. οδηγό πρόσωπο στο στηθαίο 160Χ120, καπάκι αλουμινίου (φουρούσι) 10 cm. B Λεπτομερειες κολώνας στηθαίου. 12 cm 20 cm Β mm 2,5 mm Στηθαίο 160Χ120 Κολώνα 120Χ120

11 20 21 Πέργκολα Star με στέγαστρο. Στέγαστρο αλουμινίου με πολυκαρβονικό για την προφύλαξη του υλικού κάλυψης της πέργκολας. Οι διαστάσεις του στεγάστρου ορίζονται από το μέγεθος της πέργκολας. Μετάδοση κίνησης μοτέρ. Η μετάδοση κίνησης στην πέργκολα Star δίνεται από ένα σωληνωτό μοτέρ. Για πέργκολες με μεγάλες επιφάνειες και ειδικές απαιτήσεις μπορούν να τοποθετηθούν δύο σωληνωτά μοτέρ. 105 mm 60 mm 20 mm Προφίλ στήριξης στεγάστρου. 25 mm B Προφίλ σταθεροποίησης στεγάστρου. 19 mm C 21 mm C Προφίλ τελαρώματος πολυκαρβονικού. 4 mm 200 mm D D Aluminum Cover Profile. 7 cm Β Λεπτομέρεια καλύμματος μοτέρ. Στέγαστρο λυμένο

12 22 23 Γενικές πληροφορίες τοποθέτησης πέργκολας. Ειδικές εφαρμογές πέργκολας. C D Β Β C D Προβολή πόσταση Μαζεμένων ντιβάρων Κλίση Κρέμαση , , , , ,25 42,00 41,17 45,33 44,14 43,25 42,56 42,00 Οι μετρήσεις είναι σε εκατοστά.

13 24 25 Σύστημα φωτισμού. Σύστημα φωτισμού με φωτιστικά τύπου σπότ. Λαμπτήρες LED 12V με γωνία δέσμης έως 60. Σε δύο χρώματα φωτισμού, Cool White και Warm White. Σύστημα φωτισμού. Σύστημα φωτισμού με φλατ φωτιστικά. Λαμπτήρες LED 12V με γωνία δέσμης έως 150. Σε δύο χρώματα φωτισμού, Cool White και Warm White.

14 26 27 Σύστημα φωτισμού. Οδηγίες τοποθέτησης. Σύστημα φωτισμού. Οδηγίες τοποθέτησης Τοπεθέτηση Πέργκολας Star. Επιλέγουμε τα αντίβαρα που θα έχουν φωτισμό και πάνω απο αυτά ανοίγουμε μια μικρή τρύπα στο υλικό κάλυψης, έπειτα εξάγουμε τα ζεύγη καλωδίων. Κουμπώνουμε τα φωτιστικά πάνω στα αντίβαρα Περνάμε τα καλώδια μέσα απο τις πλαστικές τάπες αντιβάρων. Καλύπτουμε τα καλώδια με τα ειδικά προφίλ που θα βρούμε στην συσκευασία. 5 8 Συνδέουμε τα καλώδια με το φωτιστικό. Παίρνουμε ένα κομμάτι καλώδιο από αυτό που θα βρούμε στην συσκευασία και το συνδέουμε απο φωτιστικό σε φωτιστικό. Τέλος τοποθετούμε όλα τα πλαστικά εξαρτήματα των αντιβάρων.

15 28 Σύστημα φωτισμού. Οδηγίες τοποθέτησης. L N POWER SUPPLY 220 V + 12 V DC - MAX load 96W DIMMER 1 DIMMER LED only MAX load 96W
