MEGA Γενική εικόνα πέργκολας Mega Διατομές προφίλ Διαστάσεις πέργκολας (max άξονας max προβολή) Επιλογές στήριξης (Τοίχου / Οροφής) Επιλογές κρέμασης αντιβάρων Πέργκολα με στηθαίο star 120Χ100

3 MEGA Γενική εικόνα πέργκολας Mega Διατομές προφίλ Διαστάσεις πέργκολας (max άξονας max προβολή) Επιλογές στήριξης (Τοίχου / Οροφής) Επιλογές κρέμασης αντιβάρων Πέργκολα με στηθαίο star 120Χ100 Πέργκολα με στηθαίο magna 160Χ140 Πέργκολα με στηθαίο 120Χ80 Πέργκολα με στηθαίο 160Χ120 Πέργκολα Mega με στέγαστρο Μετάδοση κίνησης (μοτέρ) Γενικές πληροφορίες τοποθέτησης πέργκολας Ειδικές (custom) εφαρμογές Σύστημα φωτισμού / οδηγίες τοποθέτησης

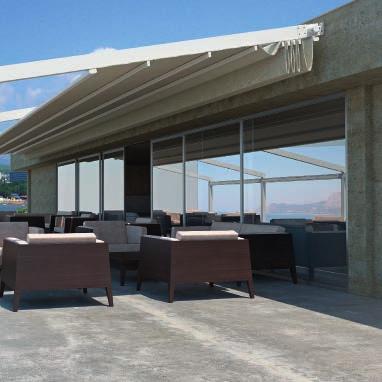

4 6 7 Γενική άποψη πέργκολας. Η Metaform ΒΕΕ για μία ακόμη φορά καινοτομεί και προσφέρει μια πτυσσόμενη πέργκολα αλουμινίου ιδανική για μεγάλες επιφάνειες, που αναμφίβολα κάνει τη διαφορά. Διατομές προφίλ. 100 mm Με ειδικό χωνευτό μοτέρ και χωρίς να τη συνοδεύουν πρόσθετα εξαρτήματα, επιτυγχάνει στο ακέραιο τον συνδυασμό απλότητας απόδοσης και προσφέρει μέγιστη δυνατότητα κάλυψης και σκίασης. 180 mm 90 mm 43 mm oδηγός 100X180 R 37,500 mm R 34,500 mm φαρδύ αντίβαρο 90x57 90 mm 70 mm 57 mm 57 mm στενό αντίβαρο 43x57 43 mm 70 mm άξονας (δεν φαίνεται στο σχεδιάγραμμα) φαρδύ αντίβαρο 90x70 στενό αντίβαρο 43x70 Μπορεί να γίνει επιλογή μεταξύ των αντιβάρων 2-3 και 5-6.

5 8 9 Mέγιστη προβολή πέργκολας & μέγιστη απόσταση οδηγών με αντιβαρα 43x57 & 90x57. Mέγιστη προβολή πέργκολας & μέγιστη απόσταση οδηγών με αντιβαρα 43x70 & 90x70. max 4 m max 8 m max 5 m max 10 m max 10 m max 10 m max 10 m max 10 m 2 οδηγοί 3 οδηγοί 2 οδηγοί 3 οδηγοί max 12 m max 15 m max 10 m max 10 m Μήκος 4 m 8 m 12 m 16 m 20 m Μήκος 5 m 10 m 15 m 20 m 4 οδηγοί Οδηγοί (pc) 2 pcs 3 pcs 4 pcs 5 pcs 6 pcs 4 οδηγοί Οδηγοί (pc) 2 pcs 3 pcs 4 pcs 5 pcs Μέγιστη προβολή 10 m 10 m 10 m 7,5 m 6 m Μέγιστη προβολή 10 m 10 m 8 m 6 m

6 10 11 Eπιλογές στήριξης πέργκολας. Επιλογή κρέμασης αντιβάρων. Τα αντίβαρα μπορούν να προεξέχουν minimum 1cm έξω απο τον οδηγό και maximum 80cm. βάση τοίχου 100 mm 230 mm

7 X X100 Λεπτομέρειες σύνδεσης πέργκολας με στηθαίο star 120Χ100. Στηθαίο αλουμινίου star 120Χ100 με ενσωματωμένη υδρορροή και κολώνες 100Χ100. Μέγιστη απόσταση απο κολώνα σε κολώνα 4 μέτρα. Κατάλληλο για πέργκολα Mega με αντίβαρα 43Χ57 & 90Χ57. Επιλογές στήριξης πέργκολας Mega σε στηθαίο star 120Χ100. Λεπτομέρειες σύνδεσης οδηγού - στηθαίου. 14cm X Εξωτερική Λεπτομέρεια σύνδεσης Οδηγού με Στηθαίο. Το συνολικό μήκος του στηθαίου είναι πάντα 2 cm μεγαλύτερο απο το συνολικό μήκος της πέργκολας. Εσωτερική Λεπτομέρεια σύνδεσης Οδηγού με Στηθαίο. Στήριξη πέργκολας Mega με Καπάκι λουμινίου (Φουρούσι) 14cm σε Στηθαίο star 120Χ100. Το Χ στην εικόνα 3, δείχνει την συνολική προεξοχή του οδηγού απο το στηθαίο. Η minimum προεξοχή είναι τόση όσο το καπάκι αλουμινίου. Η προτεινόμενη προεξοχή είναι ίση με το καπάκι αλουμινίου + 5 cm. B Λεπτομερειες κολώνας στηθαίου και εξαγωγή όμβριων υδάτων. 10 cm 18 cm 10 cm 18 cm Β mm 2 mm 100 mm 100 mm Στηθαίο-υδρορροή 120Χ100 2,2 mm Κολώνα 100Χ100

8 X X140 Λεπτομέρειες σύνδεσης πέργκολας με στηθαίο magna 160Χ140. Στηθαίο αλουμινίου magna 160Χ140 με ενσωματωμένη υδρορροή και κολώνες 120Χ120. Μέγιστη απόσταση απο κολώνα σε κολώνα 5 μέτρα. Κατάλληλο για πέργκολα Mega με αντίβαρα 43Χ70 & 90Χ70. Επιλογές στήριξης πέργκολας Mega σε στηθαίο magna 160Χ140. Λεπτομέρειες σύνδεσης οδηγού - στηθαίου. 14cm X Εξωτερική Λεπτομέρεια σύνδεσης Οδηγού με Στηθαίο. Το συνολικό μήκος του στηθαίου είναι πάντα 2cm μεγαλύτερο απο το συνολικό μήκος της πέργκολας. Εσωτερική Λεπτομέρεια σύνδεσης Οδηγού με Στηθαίο. Στήριξη πέργκολας Mega με Καπάκι λουμινίου (Φουρούσι) 14cm σε Στηθαίο magna 160Χ40. το Χ στην εικόνα 3, δείχνει την συνολική προεξοχή του οδηγού απο το στηθαίο. Η minimum προεξοχή είναι τόση όσο το καπάκι αλουμινίου. Η προτεινόμενη προεξοχή είναι ίση με το καπάκι αλουμινίου + 5 cm. B Λεπτομερειες κολώνας στηθαίου και εξαγωγή όμβριων υδάτων. Β 12 cm 20 cm 12 cm 20 cm 1 2 2,5 mm 160 mm Στηθαίο-Υδρορροή 160Χ140 2,5 mm Κολώνα 120Χ120

9 X80 120X80 Λεπτομέρειες σύνδεσης πέργκολας με στηθαίο 120Χ80. Στηθαίο αλουμινίου 120Χ80 με έξτρα υδρορροή και κολώνες 120Χ80. Μέγιστη απόσταση από κολώνα σε κολώνα 4 μέτρα. Κατάλληλο για πέργκολα Mega με αντίβαρα 43Χ57 & 90Χ57. Επιλογές στήριξης πέργκολας Mega σε στηθαίο 120Χ80. Λεπτομέρειες σύνδεσης οδηγού - στηθαίου. Εξωτερική Λεπτομέρεια σύνδεσης Οδηγού με Στηθαίο. Το συνολικό μήκος του στηθαίου είναι πάντα 2cm μεγαλύτερο από το συνολικό μήκος της πέργκολας Περγκολα Mega με οδηγό πρόσωπο στο στηθαίο120χ80, καπάκι αλουμινίου (φουρούσι) 14cm με εξτρά υδρορροή 140Χ120. Περγκολα Mega με οδηγό πρόσωπο στο στηθαίο 120Χ80, καπάκι αλουμινίου (φουρούσι) 14cm. 4 Mega Pergola with overhang rafter. B Λεπτομερειες κολώνας στηθαίου και εξαγωγή όμβριων υδάτων. 8 cm 20 cm 20 cm 20 cm 8 cm 12 cm Β Κολώνα στηθαίου χωρίς εξαγωγή ομβρίων υδάτων. 80 mm 80 mm 94 mm Κολώνα 120Χ80 Στηθαίο 120Χ80 Υδρορροή 140Χ120

10 X X120 Λεπτομέρειες σύνδεσης πέργκολας με στηθαίο 160Χ120. Στηθαίο αλουμινίου 160Χ120 με κολώνες 120Χ120. Μέγιστη απόσταση από κολώνα σε κολώνα 6 μέτρα. Επιλογές στήριξης πέργκολας Mega σε στηθαίο 160Χ120. Λεπτομέρειες σύνδεσης οδηγού - στηθαίου. Εξωτερική Λεπτομέρεια σύνδεσης Οδηγού με Στηθαίο. Το συνολικό μήκος του στηθαίου είναι πάντα 2cm μεγαλύτερο απο το συνολικό μήκος της πέργκολας. 1 2 Περγκολα Mega με οδηγό πρόσωπο στο στηθαίο 160Χ120, καπάκι αλουμινίου (φουρούσι) 14cm. 3 Mega Pergola with overhang rafter. B Λεπτομερειες κολώνας στηθαίου. 12 cm 20 cm Β 160 mm 2,5 mm Στηθαίο 160Χ120 Κολώνα 120Χ120

11 20 21 Πέργκολα Mega με στέγαστρο. Στέγαστρο αλουμινίου με πολυκαρβονικό για την προφύλαξη του υλικού κάλυψης της πέργκολας. Οι διαστάσεις του στεγάστρου ορίζονται από το μέγεθος της πέργκολας. Μετάδοση κίνησης μοτέρ. Η μετάδοση κίνησης στην πέργκολα Mega δίνεται από ένα σωληνωτό μοτέρ. Για πέργκολες με μεγάλες επιφάνειες και ειδικές απαιτήσεις μπορούν να τοποθετηθούν δύο σωληνωτά μοτέρ. 105 mm 60 mm 20 mm Προφίλ στήριξης στεγάστρου. 25 mm B Προφίλ σταθεροποίησης στεγάστρου. 19 mm C 21 mm C Προφίλ τελαρώματος πολυκαρβονικού. 4 mm 200 mm D D Aluminum Cover Profile. 7 cm Β Λεπτομέρεια καλύμματος μοτέρ.

12 22 23 Γενικές πληροφορίες τοποθέτησης πέργκολας. Ειδικές εφαρμογές πέργκολας. C D Β Β C D Προβολή πόσταση Μαζεμένων ντιβάρων Κλίση Κρέμαση , ,5 56, , ,5 82, , ,5 108, ,5 32, , , , , , , , ,25 48,00 47,17 51,33 50,14 49,25 48,56 48,00 50,50 49,82 49,25 48,77 48,36 50,14 49,67 49,25 Οι μετρήσεις είναι σε εκατοστά.

13 24 25 Σύστημα φωτισμού. Σύστημα φωτισμού με φωτιστικά τύπου σπότ. Λαμπτήρες LED 12V με γωνία δέσμης έως 60. Σε δύο χρώματα φωτισμού, Cool White και Warm White. Σύστημα φωτισμού. Σύστημα φωτισμού με φλατ φωτιστικά. Λαμπτήρες LED 12V με γωνία δέσμης έως 150. Σε δύο χρώματα φωτισμού, Cool White και Warm White.

14 26 27 Σύστημα φωτισμού. Οδηγίες τοποθέτησης. Σύστημα φωτισμού. Οδηγίες τοποθέτησης Τοπεθέτηση Πέργκολας Mega. Επιλέγουμε τα αντίβαρα που θα έχουν φωτισμό και πάνω απο αυτά ανοίγουμε μια μικρή τρύπα στο υλικό κάλυψης, έπειτα εξάγουμε τα ζεύγη καλωδίων. Κουμπώνουμε τα φωτιστικά πάνω στα αντίβαρα Περνάμε τα καλώδια μέσα απο τις πλαστικές τάπες αντιβάρων. Καλύπτουμε τα καλώδια με τα ειδικά προφίλ που θα βρούμε στην συσκευασία. 5 8 Συνδέουμε τα καλώδια με το φωτιστικό. Παίρνουμε ένα κομμάτι καλώδιο από αυτό που θα βρούμε στην συσκευασία και το συνδέουμε απο φωτιστικό σε φωτιστικό. Τέλος τοποθετούμε όλα τα πλαστικά εξαρτήματα των αντιβάρων.

15 28 Σύστημα φωτισμού. Οδηγίες τοποθέτησης. L N POWER SUPPLY 220 V + 12 V DC - MAX load 96W DIMMER 1 DIMMER LED only MAX load 96W
