1 Σελίδα: 1 από 12 Οδηγίες επεξεργασίας Πάγκοι EGGER Λόγω της λειτουργικότητάς τους, οι πάγκοι της Egger χρησιμοποιούνται σε κουζίνες, μπάνια και γραφεία, ως λύσεις εξοπλισμού καταστημάτων, αλλά και ως οικιακά έπιπλα. Ό,τι συνθήκες και αν επικρατούν σε καθημερινή βάση, οι επιφάνειες θα διατηρήσουν τα χαρακτηριστικά υψηλής απόδοσής τους, με την προϋπόθεση ότι ακολουθείτε κατά γράμμα τις συστάσεις μας σχετικά με την επεξεργασία και τη συναρμολόγηση. Οι παρακάτω οδηγίες αφορούν σε επιφάνεια εργασίας για κουζίνα. Περιεχόμενα 1. Περιγραφή υλικού Επεξεργασία Σύνδεση και στερέωση στον τοίχο Δομικά μέσα απώθησης του νερού Συστάσεις συντήρησης και καθαρισμού Πρόσθετη τεκμηρίωση / Πληροφορίες προϊόντος Περιγραφή υλικού Οι πάγκοι της EGGER είναι σύνθετα υλικά που αποτελούνται από ακατέργαστες μοριοσανίδες Eurospan E1, οι οποίες είναι καλυμμένες με διακοσμητικό φύλλο φορμάικας EGGER. Στους κλασικούς πάγκους postforming, για παράδειγμα στο μοντέλο 300/3, η φορμάικα έχει μεταποιηθεί. Το αποτέλεσμα είναι μια ενιαία επιφάνεια φορμάικας που ξεκινά από την κορυφή και περνά στην πρώτη και τη δεύτερη ακτίνα έως την κάτω πλευρά του πάγκου εργασίας, βλ. Εικόνα 1. Η EGGER προσφέρει επίσης πάγκους με ίσιο σόκορο 100/1.5 εκτός από τον κλασικό πάγκο postforming. Αυτό σημαίνει ότι η μπροστινή επιμήκης πλευρά του πάγκου εργασίας διαθέτει μια διακοσμητική ταινία περιθωρίου ABS, βλ. Εικόνα 2. Η κάτω πλευρά του πάγκου εργασίας διαθέτει τυπικά ένα χαρτί υποστρώματος. Για προστασία από την υγρασία, η μπροστινή πλευρά της κάτω όψης διαθέτει επίστρωση με στεγανοποιητικό βερνίκι UV. Στην περίπτωση των μονόκουρβων πάγκων postforming, η πίσω επιμήκης πλευρά είναι και αυτή στεγανοποιημένη. Η ανθεκτικότητα ενός πάγκου καθορίζεται κατά κύριο λόγο από τις ιδιότητες της φορμάικας, όπως η αντοχή σε τριβή, γρατζουνιές και κτυπήματα. Για περισσότερες πληροφορίες, ανατρέξτε στο δελτίο τεχνικών προδιαγραφών "Πάγκοι EGGER".

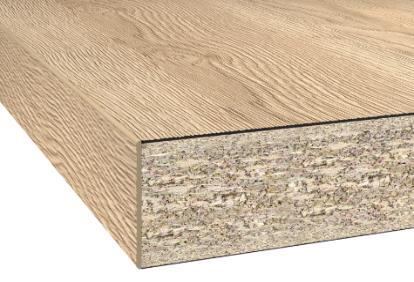

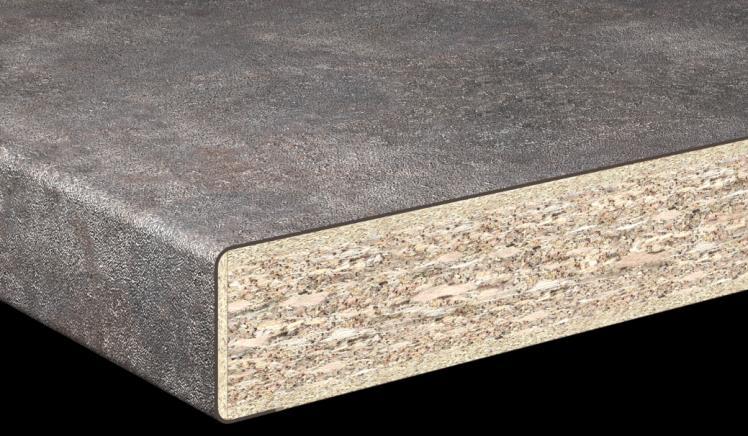

2 Σελίδα: 2 από 12 Πάγκος postforming Μοντέλο 300/3 Φορμάικα - Αντοχή σε τριβή, κτυπήματα και γρατζουνιές σύμφωνα με το πρότυπο EN 438 Πάγκος postforming Μοντέλο 300/3 Ακατέργαστη μοριοσανίδα E1 σύμφωνα με το πρότυπο EN 312 Stützkante Εξισορροπητικό χαρτί UV Επίστρωση βερνικιού Στεγανωτικό υλικό Εικόνα 1 Φορμάικα Πάγκος με τετράγωνο προφίλ Μοντέλο 100/1.5 Φορμάικα - Αντοχή σε τριβή, κτυπήματα και γρατζουνιές σύμφωνα με το πρότυπο EN 438 Ακατέργαστη μοριοσανίδα E1 σύμφωνα με το πρότυπο EN 312 Εξισορροπητικό χαρτί UV Επίστρωση βερνικιού Ταινίες Εικόνα 2 περιθωρίου 2. Επεξεργασία 2.1 Χειρισμός Ελέγξτε τον πάγκο EGGER για ορατές ζημιές μετά την αφαίρεση της συσκευασίας. Όποιος ασχολείται με τη μεταφορά των πάγκων εργασίας θα πρέπει να φοράει μέσα ατομικής προστασίας (παπούτσια ασφαλείας, γάντια, κατάλληλη στολή εργασίας κ.λπ.). Λάβετε υπόψη σας το βάρος του πάγκου!

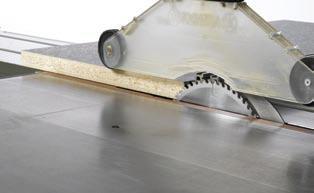

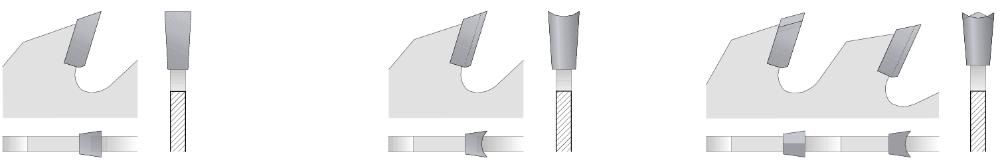

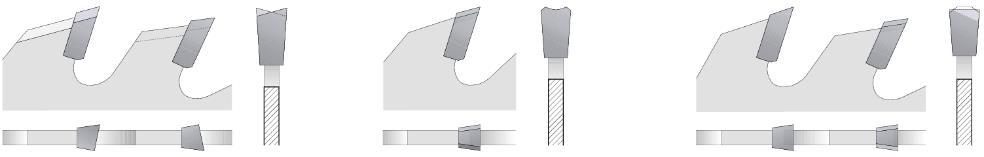

3 Σελίδα: 3 από Κοπή Οι πάγκοι μπορούν να κοπούν στην κατάλληλη διάσταση με τη χρήση τυπικού εξοπλισμού για ξυλουργικές εργασίες, π.χ. με πριόνια για πάνελ, κυκλικά πριόνια, κυκλικά πριόνια χειρός ή σέγες, αλλά και ρούτερ CNC. Τα πριόνια για πάνελ ή τα κυκλικά πριόνια χρησιμοποιούνται γενικώς για την προσαρμογή των διαστάσεων των πάγκων. Ένα καλό αποτέλεσμα κοπής εξαρτάται από διαφορετικούς παράγοντες, όπως το κατά πόσον η πλευρά του σχεδίου βλέπει προς τα επάνω, την προεξοχή της πριονολάμας, την ταχύτητα τροφοδοσίας, το βήμα οδόντωσης και την ταχύτητα περιστροφής και κοπής. Παράδειγμα: Κυκλικό πριόνι Ταχύτητα κοπής: Ταχύτητα περιστροφής: περίπου 40 με 60 m/sec. περίπου με rpm. Ταχύτητα τροφοδοσίας: περίπου 10 με 20 m/min (χειροκίνητη τροφοδοσία) Με την εξαίρεση των πριονιών για πάνελ και των ρούτερ CNC, όλες οι εργασίες κοπής περιλαμβάνουν χειροκίνητη τροφοδοσία. Λόγω των μελαμινικών ρητινών υψηλής ποιότητας που χρησιμοποιούνται για την επιφάνεια φορμάικας της EGGER, η φθορά του εργαλείου είναι σημαντικά μεγαλύτερη σε σχέση με τα συμβατικά υλικά με βάση το ξύλο. Σας συνιστούμε να χρησιμοποιείτε σέγες ή ρούτερ με μεταλλικές λάμες καρβιδίου ή ακόμα και με διαμαντένιες λάμες. Χρησιμοποιείτε τα παρακάτω σχήματα οδόντωσης ανάλογα με το φινίρισμα που θέλετε να επιτύχετε (τραχύ ή λείο) βλ. Εικόνα 3. Ίσιο δόντι Κοίλο δόντι Duplovit Μυτερό δόντι Duplovit Δεξί-αριστερό δόντι Δεξί-αριστερό δόντι Duplovit με σπασμένες γωνίες Τραπεζοειδές ίσιο δόντι Εικόνα 3

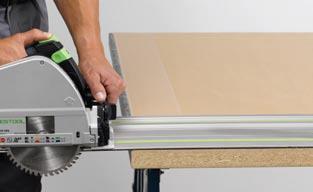

4 Σελίδα: 4 από 12 Όταν χρησιμοποιείτε κυκλικό πριόνι χειρός ή σέγα, να χρησιμοποιείτε και οδηγό κοπής. Η κοπή πρέπει να γίνεται από την κάτω πλευρά του πάνελ. Τύπος πριονιού Πριόνι για πάνελ ή κυκλικό πριόνι Ο πάγκος τοποθετείται επάνω στο φορέα του οδηγού κοπής και προωθείται προς το κυκλικό πριόνι. Πλευρά σχεδίου προς τα επάνω Εφαρμογή Άκρο postforming Το άκρο postforming τοποθετείται προς τη ράγα του οδηγού. Κατεύθυνση τροφοδοσίας Κυκλικά πριόνια χειρός ή σέγες Το κυκλικό πριόνι χειρός καθοδηγείται κόντρα στον πάγκο εργασίας. προς τα κάτω Το άκρο postforming βρίσκεται προς την πλευρά του χειριστή. Κατεύθυνση τροφοδοσίας Άκρο postforming 2.3 Άκρα/Ταινίες περιθωρίου Στα εκτεθειμένα άκρα του πάγκου εργασίας Egger μπορούν να μπουν ταινίες περιθωρίου από θερμοπλαστικό ABS EGGER ή μελαμινική ταινία περιθωρίου EGGER. Για τη χειροκίνητη τοποθέτηση των μελαμινικών ταινιών περιθωρίου, συνήθως χρησιμοποιούνται κόλλες PVAC ή κόλλες επαφής. Η κόλλα PVAC τοποθετείται με ένα πινέλο βαφής ομοιόμορφα στο άκρο της μοριοσανίδας, το οποίο πρέπει να είναι καθαρό και χωρίς σκόνη. Έπειτα, η μελαμινική ταινία περιθωρίου πιέζεται επάνω στη σανίδα με πρέσα για ταινίες περιθωρίου, με σφιγκτήρα για συγκολλήσεις ή με σφιγκτήρα με βίδες, χρησιμοποιώντας παράλληλα για προστασία ένα άκαμπτο κομμάτι ξύλου. Πρέπει να διασφαλίζεται ότι η ταινία περιθωρίου προεξέχει επαρκώς τόσο στη μπροστινή πλευρά όσο και στην κάτω πλευρά του πάγκου. Ο χρόνος στεγνώματος μπορεί να μειωθεί σημαντικά με τη χρήση θερμαινόμενης ράβδου. Τηρείτε τις οδηγίες που παρέχονται από τον κατασκευαστή της μηχανής και τον προμηθευτή των συγκολλητικών υλικών. Μηχανές φρεζαρίσματος άκρων, λίμες, καλέμια ή αιχμηρές πλάνες μπορούν να χρησιμοποιηθούν για το φινίρισμα των μελαμινικών ταινιών περιθωρίου. Η κοπή πρέπει να γίνεται πάντα ασκώντας μικρή πίεση και υπό πλάγια γωνία ως προς την ταινία περιθωρίου (διάτμηση). Οι μελαμινικές ταινίες περιθωρίου και οι ταινίες περιθωρίου ABS της EGGER για πάγκους είναι διακοσμητικές ταινίες που προστατεύουν και διακοσμούν, ως φινίρισμα, τους πάγκους. Αν οι απροστάτευτες περιοχές των ταινιών περιθωρίου αλλά και τα τμήματα αποκοπής για εστίες ή νεροχύτες εκτεθούν σε υγρασία, το υλικό θα διογκωθεί. Αυτό θα συμβεί επίσης σε πάγκους με πυρήνα μοριοσανίδας P3 (V100), οι οποίοι συχνά περιγράφονται, εσφαλμένα, ως "ανθεκτικοί στην υγρασία". Για περισσότερες πληροφορίες, ανατρέξτε στις πληροφορίες επεξεργασίας για "EGGER Edging ABS". 2.4 Τμήματα αποκοπής Πριν από την επεξεργασία, βεβαιωθείτε ότι ο πάγκος διαθέτει κατάλληλη υποστήριξη, έτσι ώστε οι εργασίες κοπής, ρουταρίσματος ή διάτρησης οπών να μην προκαλέσουν ζημιά. Πιο συγκεκριμένα, τα στενά κομμάτια γύρω από ανοίγματα ενδέχεται να σπάσουν ή να ραγίσουν αν δεν υπάρξει ο κατάλληλος χειρισμός του πάνελ κατά την επεξεργασία του. Τα τμήματα αποκοπής πρέπει επίσης να στερεώνονται, έτσι ώστε να μην σπάσουν ή αποκοπούν με μη ελεγχόμενο τρόπο και, συνεπώς, να μην προκαλέσουν τραυματισμούς ή ζημιές. Οι ακμές των τμημάτων αποκοπής για φούρνους και νεροχύτες πρέπει να αμβλύνονται (ελάχιστη ακτίνα > 5 mm), καθώς τα αιχμηρά άκρα ασκούν αρνητική επίδραση στο υλικό και μπορεί να γίνουν αιτία ρωγμών βλ. Εικόνα 4. Αυτό ισχύει ιδιαίτερα για την περιοχή της εστίας, όπου η συχνή έκθεση σε θερμότητα ξηραίνει την επιφάνεια της φορμάικας και, συνεπώς, αυξάνει την τάση της συστολής. Τηρείτε ακριβώς τις οδηγίες και τα πρότυπα τοποθέτησης που παρέχονται από τον εκάστοτε κατασκευαστή!

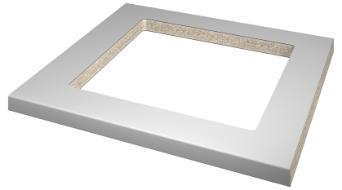

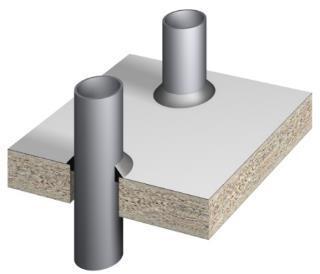

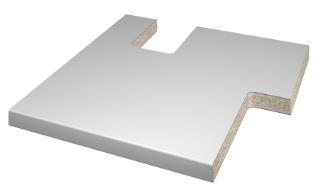

5 Σελίδα: 5 από 12 Τα τμήματα αποκοπής πρέπει να σχηματίζονται κατά προτίμηση με φορητό ρούτερ χειρός ή CNC. Όταν χρησιμοποιείτε σέγα, στις γωνίες των τμημάτων αποκοπής πρέπει να γίνεται προδιάτρηση με κατάλληλη ακτίνα και το υλικό να αφαιρείται από ακτίνα σε ακτίνα. Πρέπει να πραγματοποιείτε την κοπή από την κάτω πλευρά του πάγκου για να μην αποκολλάται η επίστρωση φορμάικας. Τα άκρα πρέπει να τρίβονται με γυαλόχαρτο, να λειαίνονται ή να φρεζάρονται χειροκίνητα για την εξάλειψη τυχόν ρωγμών λόγω του κοπιδιάσματος. Εικόνα 4 Σωστό! Λάθος! 2.5 Στεγανοποίηση άκρων, τμημάτων αποκοπής και οπών διάτρησης Οι πάγκοι EGGER διαθέτουν αποτελεσματική προστασία από την εισχώρηση υγρασίας, χάρη στην επιφάνεια φορμάικας. Ωστόσο, η υγρασία μπορεί και πάλι να φτάσει στη βάση, μέσω απροστάτευτων άκρων, όπως σημεία αποκοπής, γωνιακές συνδέσεις, λοξοτομές, οπές διάτρησης, οπές για βίδες και σημεία στερέωσης. Αυτό σημαίνει ότι πρέπει να πραγματοποιούνται απαραιτήτως εργασίες στεγανοποίησης κατά την τελική τοποθέτηση. Τα καλύτερα προϊόντα για τη στεγανοποίηση των πάγκων εργασίας είναι τα προφίλ στεγανοποίησης και τα στεγανωτικά που σκληραίνουν χωρίς εξωτερικούς παράγοντες, όπως σιλικόνες, πολυουρεθάνη και ακρυλικά. Όταν χρησιμοποιείτε στεγανωτικά, πρέπει να χρησιμοποιείτε και αστάρι: είτε αστάρι που δημιουργεί μεμβράνη είτε αστάρι για καθαρισμό, ανάλογα με το υλικό. Πρέπει να τηρείτε προσεκτικά τις οδηγίες του κατασκευαστή κατά τη χρήση αυτών των υλικών. Πρέπει οπωσδήποτε να καθαρίζετε τις επιφάνειες πριν από τη στεγανοποίηση και να τηρείτε το χρόνο στεγνώματος όταν χρησιμοποιείτε αστάρι. Κατά την τοποθέτηση του στεγανωτικού, μην αφήνετε κενά ή οπές και, στη συνέχεια, να λειαίνετε την επιφάνεια με νερό και απορρυπαντικό. Προστατεύετε τις περιοχές κοντά στα σημεία σύνδεσης για να μην λερώνεται η επιφάνεια. Τυχόν σωλήνες ή αγωγοί που θα φτάσουν μέχρι την επιφάνεια του πάγκου εργασίας και θα τη διαπεράσουν, θα πρέπει να κεντράρονται με ελάχιστη απόσταση 2 με 3 mm σε κάθε πλευρά και να στεγανοποιούνται προσεκτικά βλ. Εικόνα 5. Εικόνα 5 Τα κομμένα άκρα μπορούν επίσης να στεγανοποιηθούν με βερνίκι ή κόλλα δύο συστατικών. Μαζί με εξαρτήματα, όπως μπαταρίες, νεροχύτες και εστίες, οι κατασκευαστές παρέχουν δακτυλίους, προφίλ ή ροδέλες στεγανοποίησης. Τηρείτε πάντα τις οδηγίες του κατασκευαστή κατά την τοποθέτηση αυτών των στοιχείων.

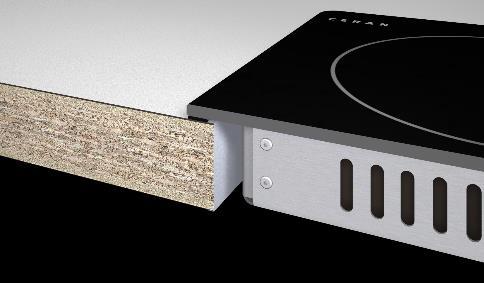

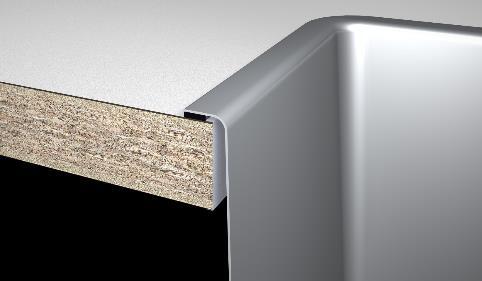

6 50 mm 50 mm Διαχείριση ποιότητας ISO 9001 Κωδικός: VH APL EN Σελίδα: 6 από Τοποθέτηση και σύνδεση για νεροχύτες και εστίες Τα τμήματα αποκοπής για εστίες ή νεροχύτες πρέπει να σχηματίζονται σύμφωνα με τις μετρήσεις και τις λεπτομέρειες τοποθέτησης ή/και σύμφωνα με τα πρότυπα που παρέχονται από τον κατασκευαστή. Τα άκρα των σημείων αποκοπής πρέπει να προστατεύονται προσεκτικά από την υγρασία, σύμφωνα με την ενότητα "Στεγανοποίηση άκρων, τμημάτων αποκοπής και οπών διάτρησης". Πρέπει να χρησιμοποιούνται οι διατάξεις στεγανοποίησης και οι βίδες στερέωσης που παρέχονται από τον κατασκευαστή, σύμφωνα με τις οδηγίες συναρμολόγησης βλ. Εικόνα 6 και 7. Φύλλο αλουμινίου Εικόνα 6 Εικόνα 7 Για κάθε τύπο εστίας - από ανοξείδωτο χάλυβα ή κεραμικό υλικό - τα τμήματα αποκοπής πρέπει σε κάθε περίπτωση να σχηματίζονται σύμφωνα με τις οδηγίες και τα πρότυπα τοποθέτησης που παρέχει ο κατασκευαστής. Διασφαλίζετε σωστό κεντράρισμα και επαρκές περιθώριο ασφαλείας για το τμήμα αποκοπής, ιδιαίτερα για τις εστίες. Ως πρόσθετο μέτρο προστασίας από την απορρόφηση θερμότητας, συνιστάται η τοποθέτηση αυτοκόλλητης ταινίας αλουμινίου ή μεταλλικού προφίλ στα άκρα. Τηρείτε τις οδηγίες του κατασκευαστή. Η εστία δεν πρέπει να εφάπτεται με την επιφάνεια για λόγους ασφαλείας, καθώς υπάρχει το ενδεχόμενο να αναπτυχθούν υψηλές θερμοκρασίες έως και 150 K σε περίπτωση δυσλειτουργίας. Ο πάγκος εργασίας δεν πρέπει σε κανένα σημείο να έχει πάχος μικρότερο από 50 mm. Για λόγους εργονομίας, η απόσταση ανάμεσα στις εστίες και στα ντουλάπια δεν πρέπει να είναι μικρότερη από 300 mm. Τηρείτε το περιθώριο ασφαλείας που ορίζει ο κατασκευαστής. Η ίδια απόσταση συνιστάται και για το κενό μεταξύ νεροχύτη και εστίας βλ. Εικόνα mm 300 mm Εικόνα 8 Για λόγους ασφαλείας αλλά και εργονομίας, η σχεδίαση της κουζίνας πρέπει να γίνεται σε συνεργασία με κάποιον ειδικό και η τοποθέτηση να πραγματοποιείται από εξειδικευμένη εταιρεία. Πιο συγκεκριμένα, οι συνδέσεις για την τροφοδοσία ρεύματος, αερίου και νερού πρέπει να πραγματοποιούνται από κατάλληλα εκπαιδευμένους ειδικούς. Στις γωνιακές συνδέσεις, πρέπει να υπάρχει ελάχιστη απόσταση 300 mm σε ό,τι αφορά τη σχεδίαση βλ. Εικόνα 9.

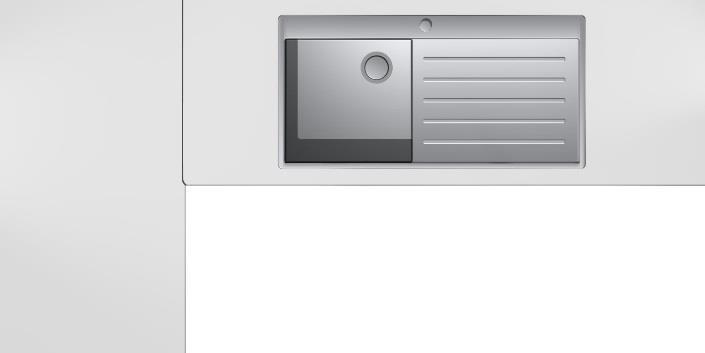

7 Σελίδα: 7 από mm 300 mm Σωστό! Εικόνα 9 Λάθος! Μόλις ολοκληρωθούν τα τμήματα αποκοπής στους πάγκους, τυχόν εργασίες μεταφοράς πρέπει να πραγματοποιούνται με τη μεγαλύτερη δυνατή προσοχή, για να μη σπάσουν τα λεπτότερα σημεία. Οι πάγκοι πρέπει να μεταφέρονται σε κατακόρυφη θέση, καθώς τα σημεία αποκοπής και ο πάγκος είναι πιο εύκολο να υποστούν ζημιά όταν μεταφέρονται σε οριζόντια θέση.

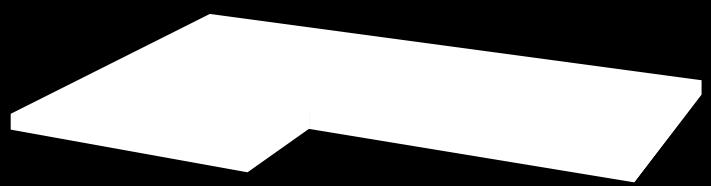

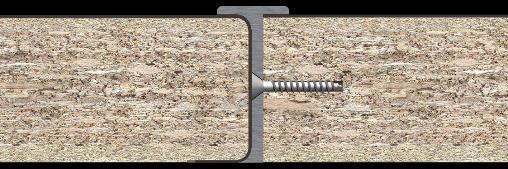

8 Σελίδα: 8 από Σύνδεση πάγκων και γωνιακές συνδέσεις Σε γενικές γραμμές, ένας πάγκος με μήκος mm σημαίνει ότι δεν χρειάζονται συνδέσεις μεταξύ των πάνελ, αλλά οι γωνιακές συνδέσεις είναι συχνό φαινόμενο. Οι συνδέσεις αυτές δεν πρέπει να αποδυναμώνονται από εσωτερικά ανοίγματα ή τμήματα αποκοπής, όπως οπές για εστίες ή νεροχύτες βλ. Εικόνα 9. Οι γωνιακές συνδέσεις σε πάγκους πραγματοποιούνται με λοξοτομή, χρησιμοποιώντας κυκλικά πριόνια, ή χρησιμοποιώντας ρούτερ CNC ή/και ειδικά ρούτερ χειρός, με τη βοήθεια προτύπων κοπής βλ. Εικόνα 10 και 11. Εικόνα 10 Εικόνα 11 Εναλλακτικά, μπορούν να τοποθετηθούν μεταλλικά προφίλ σύνδεσης. Αυτά τα προφίλ είναι εύκολα στην τοποθέτηση, αλλά δρουν αρνητικά στη συνολική εμφάνιση της επιφάνειας εργασίας, καθώς διακόπτουν τη διακόσμηση και καθαρίζονται δύσκολα βλ. Εικόνα 12. Εικόνα 12

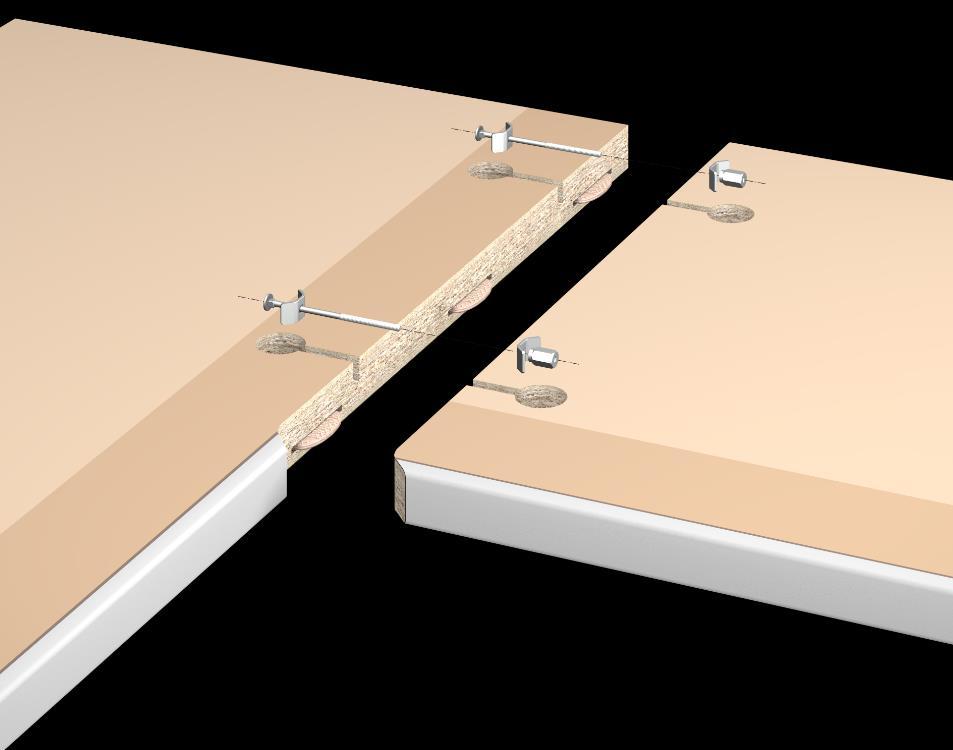

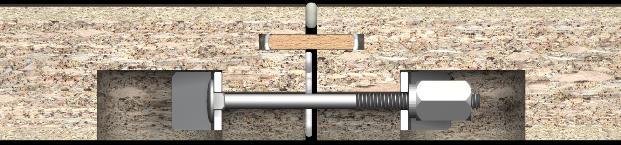

9 Σελίδα: 9 από 12 Οι συνδέσεις των πάγκων και οι γωνιακές συνδέσεις πρέπει να έχουν τέλεια εφαρμογή και να στεγανοποιούνται απόλυτα, και αυτό δεν γίνεται μόνο για λόγους αισθητικής. Οι συνδέσεις αυτές δεν πρέπει να αφήνουν την υγρασία να εισχωρήσει, για να αποτρέπουν τη διόγκωση της μοριοσανίδας. Οι επιμέρους πάγκοι συνδέονται μέσω συνδέσμων για πάγκους βλ. Εικόνα 16 αλλά και με εξαρτήματα στερέωσης. Αυτού του είδους οι συνδέσεις ονομάζονται "συνδέσεις με καβίλιες" και ενισχύονται με την προσθήκη κόλλας. Ο αριθμός των συνδέσμων για τους πάγκους εξαρτάται από το φάρδος του πάγκου. Γενικά, χρησιμοποιούνται 2 σύνδεσμοι πάγκων για φάρδη έως < 600 mm και 3 σύνδεσμοι για πάγκους με φάρδος > 600 mm. Εικόνα 13 Θα πετύχετε ευθυγραμμισμένες επιφάνειες εργασίας μετρώντας πάντα τα σημεία των ημικυκλικών υποδοχών για τις συνδέσεις με καβίλιες από το επάνω μέρος του πάγκου και διασφαλίζοντας καλή εφαρμογή των ίδιων των εξαρτημάτων στερέωσης. Πρέπει να ακολουθείτε τα παρακάτω στάδια εργασίας κατά τη γωνιακή σύνδεση των πάγκων: 1. Αφαιρέστε τυχόν ροκανίδια ξύλου που προεξέχουν κοντά στα κομμένα ή φρεζαρισμένα άκρα χρησιμοποιώντας γυαλόχαρτο (αρ. 120). 2. Κάντε μια ελαφριά λοξοτομή κατά μήκος της συναρμογής των άκρων με ένα λειαντικό σφουγγάρι ή γυαλόχαρτο (αρ. 360). 3. Τοποθετήστε τους πάγκους στο ευθυγραμμισμένο σκελετό των ντουλαπιών και ελέγξτε την καλή εφαρμογή στα σημεία της σύνδεσης και στις οπές. 4. Τοποθετήστε κόλλα ποιότητας D3 στο κέντρο και στο κάτω μέρος των συνδέσεων. 5. Τοποθετήστε στεγανωτικό (π.χ. swift seal 2100) ομοιόμορφα στο επάνω φρεζαρισμένο ή κομμένο άκρο, καθώς και στο προφίλ και την μακριά πίσω πλευρά. Αυτή η διαδικασία πρέπει να γίνεται ακριβώς πριν βιδώσετε τους συνδέσμους του πάγκου στη θέση τους. 6. Συνδέστε τους πάγκους, εισαγάγετε τους συνδέσμους και σφίξτε ελαφρά τις βίδες. Ευθυγραμμίστε οριζοντίως τους πάγκους (με αλφάδι) αλλά και κατακόρυφα. (με ελαστικό σφυρί ή σφιγκτήρες. Προστατέψτε την επιφάνεια με μαλακά ενθέματα). Σφίξτε τους συνδέσμους καλά μετά την ευθυγράμμιση. Κατά το σφίξιμο, πρέπει να ελέγξετε ότι οι δύο επιφάνειες των πάγκων παραμένουν ευθυγραμμισμένες και ότι το στεγανωτικό παραμένει εμφανές σε κάθε πλευρά. Μην καταπονήσετε τους πάγκους μέχρι να σκληρύνει πλήρως το στεγανωτικό, βλ. Εικόνα 14 και Απομακρύνετε αμέσως τυχόν περίσσευμα στεγανωτικού. Καθαρίστε την επιφάνεια του πάγκου με κατάλληλο απορρυπαντικό, όπως κάποιο με βάση το λεμόνι, ή ασετόν Προσοχή: Το ασετόν μπορεί να επηρεάσει την επιφάνεια αν το αφήσετε να δράσει για μεγάλο χρονικό διάστημα. Συνεπώς, συνιστούμε να καλύψετε με ταινία την περιοχή της σύνδεσης.

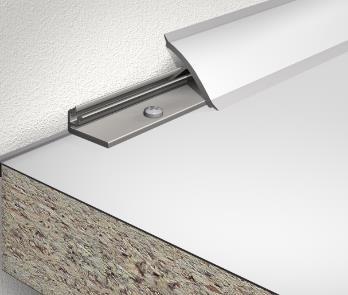

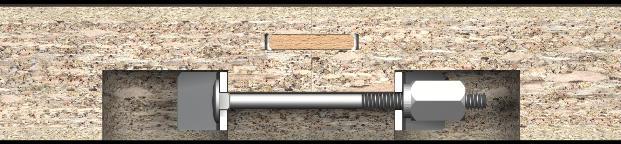

10 Σελίδα: 10 από 12 Στεγανωτικό Κόλλα Εικόνα 14 Εικόνα 15 Συνδέσεις με καβίλιες (Lamello) Σύνδεσμοι πάγκων 3. Σύνδεση και στερέωση στον τοίχο Προτού στεγανοποιήσετε την επιμήκη πλευρά του πάγκου εργασίας που έρχεται σε επαφή με τον τοίχο, βεβαιωθείτε ότι ο πάγκος υποστηρίζεται επαρκώς, αλλά και ότι έχει συνδεθεί με το υποπλαίσιο. Σε αντίθετη περίπτωση, ενδέχεται να ασκούνται πιέσεις που θα επηρεάζουν τον αρμό της στεγανοποίησης. Κατά την τοποθέτηση, βεβαιωθείτε ότι ο πάγκος δεν έχει κλίση προς τον τοίχο. Αυτό θα είχε ως αποτέλεσμα να συγκεντρώνεται νερό στην περιοχή του αρμού της στεγανοποίησης. Καθαρίστε και απομακρύνετε υπολείμματα από την περιοχή γύρω από τον αρμό της στεγανοποίησης, τόσο επάνω στον πάγκο όσο και στο σημείο σύνδεσης με τον τοίχο, και περάστε την επιφάνεια με ένα συνδετικό υλικό, ανάλογα με το στεγανωτικό που χρησιμοποιήσατε. Ακόμα και αν χρησιμοποιείτε μπάζες για πάγκους πρέπει να στεγανοποιήσετε με στεγανωτικό, το πίσω άκρο με το μεγάλο μήκος και όλα τα εγκάρσια άκρα που έρχονται σε επαφή με τον τοίχο βλ. Εικόνα 16. Όταν συνδέετε τις ράγες στερέωσης που παρέχονται με τα ολοκληρωμένα συστήματα των προφίλ στεγανοποίησης, να διασφαλίζετε ότι η φορμάικα έχει ήδη υποβληθεί σε προδιάτρηση στην περιοχή όπου θα βάλετε τις βίδες. Οι οπές πρέπει να είναι τουλάχιστον 1 mm πιο μεγάλες από τη διάμετρο της βίδας για να μην συσσωρεύεται τάση στο υλικό βλ. Εικόνα 17. Συνιστάται επίσης να προστατεύετε το εσωτερικό της οπής για τις βίδες με στεγανωτικό, πριν στερεώσετε τη βίδα. Εικόνα 16 Εικόνα 17

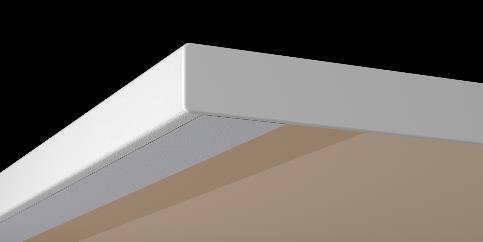

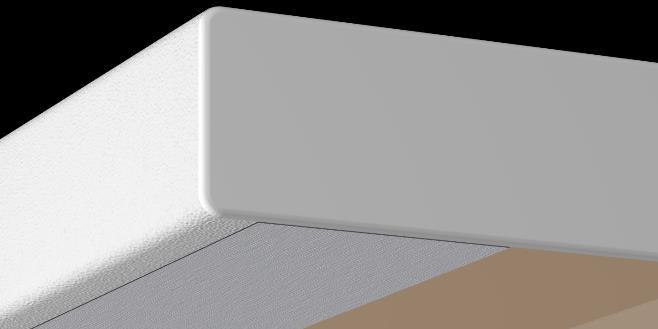

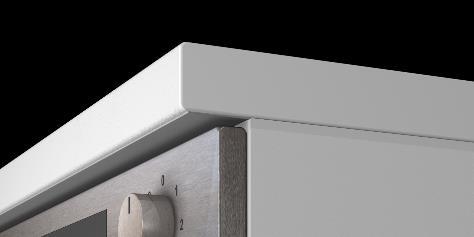

11 Σελίδα: 11 από Δομικά μέσα απώθησης του νερού Οι πάγκοι είναι ιδιαιτέρως ευάλωτοι στην έκθεση σε ατμό και θερμότητα κοντά σε πλυντήρια πιάτων και φούρνους. Εκτός από την επίστρωση του βερνικιού και του στεγανωτικού, πρέπει να προστατεύετε την κάτω πλευρά του πάγκου με δομικά μέσα. Σε γενικές γραμμές, τα φύλλα αλουμινίου παρέχουν αξιόπιστη προστασία από τους υδρατμούς και είναι εύκολα στη χρήση τους, βλ. Εικόνα 18. Οι κατασκευαστές των συσκευών παρέχουν λωρίδες από αλουμίνιο για την απώθηση του νερού ή προστατευτικές πλάκες επικάλυψης, τις οποίες πρέπει να χρησιμοποιείτε. Οι λωρίδες ή οι πλάκες που προστατεύουν από την υγρασία εκτρέπουν και απωθούν τον ατμό και τη θερμότητα βλ. Εικόνα 19. Διαβάζετε προσεκτικά τις οδηγίες του κατασκευαστή πριν από τη συναρμολόγηση. Αυτοκόλλητη λωρίδα αλουμινίου προστατευτική πλάκα επικάλυψης Εικόνα 20 Εικόνα 18 Εικόνα 19 Η στερέωση του φύλλου αλουμινίου στην κάτω πλευρά του πάνελ είναι διαφορετική για το μοντέλο 300 και το μοντέλο 100. Για τον πάγκο postforming (μοντέλο 300), το φύλλο από αλουμίνιο πρέπει να υπερκαλύπτει το ένθεμα από φορμάικα περίπου κατά 2 mm, βλ. Εικόνα 20, ενώ για τον straight-edge πάγκο (μοντέλο 100), το φύλλο από αλουμίνιο πρέπει να στερεώνεται έτσι ώστε να υπερκαλύπτει την ταινία περιθωρίου ABS σχεδόν κατά 1 mm, βλ. Εικόνα 21. Λωρίδα αλουμινίου Εικόνα 20 Εικόνα 21

12 Σελίδα: 12 από Συστάσεις συντήρησης και καθαρισμού Χάρη στην ανθεκτική, υγιεινή και αδιάβροχη επιφάνεια φορμάικας, οι πάγκοι EGGER δεν χρειάζονται ειδική φροντίδα. Γενικά, οι ρύποι και οι κηλίδες από τσάι, καφέ, κρασί κ.λπ., πρέπει να καθαρίζονται αμέσως, επειδή αφαιρούνται δυσκολότερα αν στεγνώσουν. Όταν είναι απαραίτητο, ο καθαρισμός πρέπει να πραγματοποιείται με ήπια καθαριστικά. Συγκεκριμένα, τα καθαριστικά δεν πρέπει να περιέχουν λειαντικά συστατικά, επειδή μπορεί να χαραχθεί η επιφάνεια ή να επηρεαστεί η στιλπνότητά της. Επειδή υπάρχει η πιθανότητα, κατά την καθημερινή χρήση, να προκληθούν ελαφριοί και φρέσκοι λεκέδες ή σοβαροί και επίμονοι λεκέδες, οι οποίοι προέρχονται από ουσίες κάθε είδους, ο σωστός καθαρισμός είναι εξαιρετικά σημαντικός. Κατά την καθημερινή χρήση πρέπει να τηρούνται οι παρακάτω οδηγίες: Μην αφήνετε αναμμένα τσιγάρα πάνω στην επιφάνεια του πάγκου γιατί καταστρέφουν την επιφάνεια. Χρησιμοποιείτε πάντα τασάκι. Μην χρησιμοποιείτε τις επιφάνειες ως επιφάνειες κοπής. Μπορεί να μείνουν σημάδια κοπής ακόμη και στις ιδιαίτερα ανθεκτικές επιφάνειες φορμάικας. Χρησιμοποιείτε πάντα μια επιφάνεια κοπής. Μην τοποθετείτε πολύ θερμά σκεύη, όπως π.χ. κατσαρόλες ή τηγάνια που έχουν μόλις βγει από την κουζίνα ή το φούρνο, στην επιφάνεια του πάγκου εργασίας. Μπορεί, ανάλογα με την έκθεση στη θερμότητα, να επηρεαστεί η στιλπνότητα της επιφάνειας ή να προκληθούν ζημιές. Χρησιμοποιείτε πάντα ανθεκτικά στη θερμότητα σουπλά. Καθαρίζετε αμέσως τις κηλίδες από υγρά, ειδικά στις περιοχές γύρω από τα τμήματα αποκοπής και τους αρμούς. Η παρατεταμένη έκθεση σε ορισμένες ουσίες μπορεί να επηρεάσει τη στιλπνότητα της επιφάνειας από φορμάικα. Αυτές οι συστάσεις ισχύουν ιδιαίτερα για τις ματ και γυαλιστερές επιφάνειες φορμάικας. Οι συγκεκριμένες επιφάνειες έχουν μια ιδιαίτερη όψη και αίσθηση, αλλά τείνουν να φθείρονται γρηγορότερα. 6. Πρόσθετη τεκμηρίωση / Πληροφορίες προϊόντος Περισσότερες πληροφορίες μπορείτε να βρείτε στα ακόλουθα έγγραφα: Δελτίο τεχνικών προδιαγραφών "Πάγκοι εργασίας της EGGER" Τεχνικό φυλλάδιο "EGGER Laminate with the surface texture ST9 Smoothtouch Matt" Τεχνικό φυλλάδιο "EGGER Laminate HG HighGloss" Τεχνικό φυλλάδιο ""Οδηγίες καθαρισμού και χρήσης των επιφανειών φορμάικας EGGER" Τεχνικό φυλλάδιο "Αντίσταση σε χημικα των επιφανειών φορμάικας EGGER" Δήλωση αποποίησης ευθύνης: Οι παρούσες οδηγίες επεξεργασίας συντάχθηκαν με προσοχή καθ' όσων γνωρίζουμε. Οι παρεχόμενες πληροφορίες βασίζονται στην πρακτική εμπειρία, σε εσωτερικές δοκιμές και αντιστοιχούν στο τρέχον επίπεδο των γνώσεών μας. Προορίζονται μόνο για πληροφόρηση και δεν αποτελούν εγγύηση για τις ιδιότητες των προϊόντων ή την καταλληλότητα για ειδικές εφαρμογές. Δεν φέρουμε καμία ευθύνη για λάθη, σφάλματα στα πρότυπα ή τυπογραφικά λάθη. Επίσης, λόγω της συνεχούς εξέλιξης των πάγκων EGGER, όπως και τυχόν τροποποιήσεων των προτύπων και των διατάξεων δημοσίου δικαίου, ενδέχεται να προκύψουν τεχνικές αλλαγές. Κατά συνέπεια, τα περιεχόμενα αυτών των οδηγιών επεξεργασίας δεν πρέπει να εκλαμβάνονται ως οδηγίες χρήσης ή ως περιεχόμενα με νομικά δεσμευτική ισχύ. Ισχύουν οι Γενικοί Όροι και Προϋποθέσεις της εταιρείας μας.
