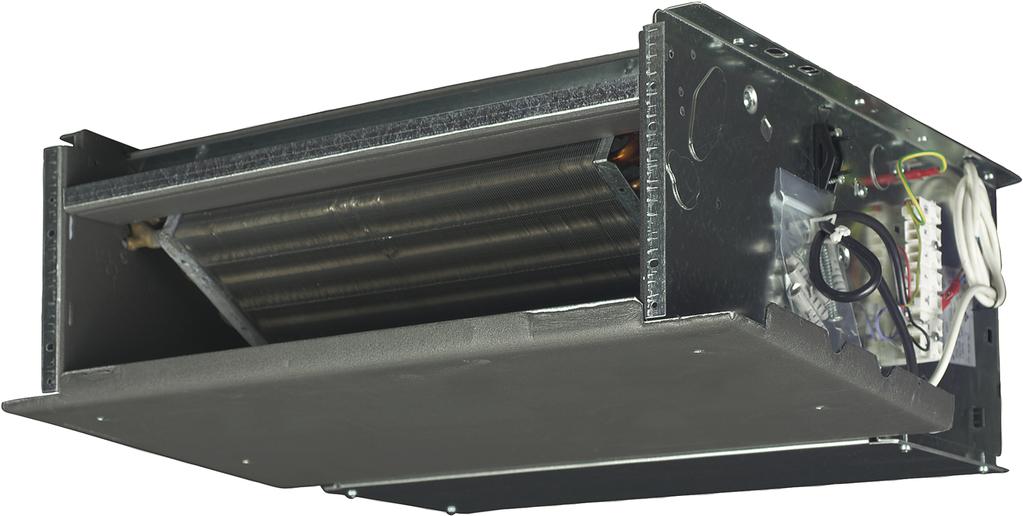

FWM-DAT/DAF. Εφαρμοσμένα συστήματα Τεχνικά δεδομένα > FWM02DATV3 > FWM25DATV3 > FWM03DATV3 > FWM35DATV3 > FWM04DATV3 > FWM06DATV3
|
|
- Σαπφώ Δυοβουνιώτης
- 5 χρόνια πριν
- Προβολές:
Transcript
1 Εφαρμοσμένα συστήματα Τεχνικά δεδομένα FWM-/ > FWM01V3 > FWM15V3 > FWM02V3 > FWM25V3 > FWM03V3 > FWM04V3 > FWM06V3 > FWM35V3 > FWM08V3 > FWM10V3 > FWM15V3 > FWM01V3 > FWM02V3 > FWM25V3 > FWM03V3 > FWM35V3 > FWM04V3 > FWM06V3
2
3 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ FWM-/ 1 Χαρακτηριστικά FWM FWM Τεχνικά χαρακτηριστικά Τεχνικά χαρακτηριστικά Τεχνικά χαρακτηριστικά Ηλεκτρολογικά χαρακτηριστικά Ηλεκτρολογικά χαρακτηριστικά Επιλογές Συστήματα ελέγχου ÓõóôÞìáôá åëýã ïõ Πίνακες απόδοσης Πίνακες απόδοσης ψύξης - 2 σωλήνες Πίνακες απόδοσης ψύξης - 4 σωλήνες Πίνακες απόδοσης θέρμανσης - 2 σωλήνες Πίνακες απόδοσης θέρμανσης - 4 σωλήνες Πίνακες απόδοσης ψύξης Γλυκόλη 30 % Συντελεστής διόρθωσης απόδοσης Κατανάλωση ρεύματος Κατανάλωση ισχύος - 2 σωλήνες Κατανάλωση ισχύος - 4 σωλήνες Διαστασιοποιημένα σχέδια Διαγράμματα Καλωδίωσης Διαγράμματα συνδεσμολογίας - μονοφασικό Δεδομένα ήχου Δεδομένα επιπέδου θορύβου - 2 σωλήνες Δεδομένα επιπέδου θορύβου - 4 σωλήνες Εγκατάσταση Μέθοδος Εγκατάστασης Εύρος λειτουργίας Υδραυλική απόδοση Καμπύλη πτώσης πίεσης νερού Εξατμιστής - ψύξη 2 σωλήνων Καμπύλη πτώσης πίεσης νερού Εξατμιστής - θέρμανση 2 σωλήνων 43 Καμπύλη πτώσης πίεσης νερού Εξατμιστής - θέρμανση 4 σωλήνων 44 Μονάδες Fan Coil FWM-/ 1
4 ο ή κ ι ρ ε τ σ 1 Χαρακτηριστικά 1-1 FWM- Εσωτερική Μονάδα FWM-/ Μ 1 ω Ε Γρήγορο σύστημα στερέωσης για εγκατάσταση σε τοίχο ή οροφή Διατίθενται προσυναρμολογημένες τρίοδες βαλβίδες on/off 4 εξόδων Τα σετ βαλβίδων διαθέτουν μόνωση, δεν απαιτείται η χρήση συμπληρωματικού δοχείου συμπυκνωμάτων Το σετ βαλβίδων περιέχει βαλβίδες ζυγοστάθμισης και θέση αισθητήρα Γρήγορες συνδέσεις προαιρετικών ηλεκτρικών εξαρτημάτων: δεν απαιτούνται εργαλεία Το φίλτρο αέρα μπορεί να αφαιρεθεί εύκολα για καθαρισμό 2 Μονάδες Fan Coil FWM-/
5 1 Χαρακτηριστικά 1-2 FWM- Εσωτερική Μονάδα FWM-/ Γρήγορο σύστημα στερέωσης για εγκατάσταση σε τοίχο ή οροφή Διατίθενται προσυναρμολογημένες τρίοδες βαλβίδες on/off 4 εξόδων Τα σετ βαλβίδων διαθέτουν μόνωση, δεν απαιτείται η χρήση συμπληρωματικού δοχείου συμπυκνωμάτων Το σετ βαλβίδων περιέχει βαλβίδες ζυγοστάθμισης και θέση αισθητήρα Γρήγορες συνδέσεις προαιρετικών ηλεκτρικών εξαρτημάτων: δεν απαιτούνται εργαλεία Το φίλτρο αέρα μπορεί να αφαιρεθεί εύκολα για καθαρισμό Ηλεκτρικός θερμαντήρας: δεν υπάρχει ρελέ για απόδοση μέχρι και 2kW Ηλεκτρικός θερμαντήρας: διαθέτει δύο θερμοστάτες διακοπής λειτουργίας σε περίπτωση υπερθέρμανσης 3 1 Μονάδες Fan Coil FWM-/ 3
6 2 Τεχνικά χαρακτηριστικά Τεχνικά χαρακτηριστικά Απόδοση ψύξης (στάνταρ συνθήκες) Λανθάνουσα ικανότητα 4 σωλήνες Αντιληπτή απόδοση 4 σωλήνες Συνολική απόδοση 4 σωλήνες FWM01 FWM15 FWM02 FWM25 FWM03 FWM04 FWM06 FWM35 FWM08 FWM10 Υψηλή kw 0,32 (1) 0,42 (1) 0,33 (1) 0,53 (1) 0,80 (1) 1,17 (1) 1,19 (1) 0,75 (1) 1,79 (1) 2,03 (1) Χαμηλή kw 0,73 (1) 0,91 (1) 0,96 (1) 1,14 (1) 1,21 (1) 1,74 (1) 2,23 (1) 1,40 (1) 2,73 (1) 2,91 (1) Μεσαία kw 0,87 (1) 1,07 (1) 1,18 (1) 1,50 (1) 1,62 (1) 2,36 (1) 2,80 (1) 1,96 (1) 3,67 (1) 4,40 (1) Υψηλή kw 1,10 (1) 1,22 (1) 1,41 (1) 1,79 (1) 2,01 (1) 2,99 (1) 3,47 (1) 2,61 (1) 4,67 (1) 5,61 (1) Χαμηλή kw 0,97 (1) 1,22 (1) 1,24 (1) 1,55 (1) 1,70 (1) 2,44 (1) 3,06 (1) 1,92 (1) 3,84 (1) 3,96 (1) Μεσαία kw 1,11 (1) 1,44 (1) 1,52 (1) 1,96 (1) 2,29 (1) 3,17 (1) 3,74 (1) 2,54 (1) 5,10 (1) 5,99 (1) Υψηλή kw 1,42 (1) 1,64 (1) 1,74 (1) 2,32 (1) 2,81 (1) 4,16 (1) 4,57 (1) 3,36 (1) 6,46 (1) 7,64 (1) Απόδοση θέρμανσης Απόδοση 4 Χαμηλή kw 1,31 (2) 1,36 (2) 1,78 (2) 1,88 (2) 2,73 (2) 3,55 (2) 2,82 (2) 5,02 (2) 4,85 (2) (στάνταρ συνθήκες) σωλήνες Μεσαία kw 1,49 (2) 1,56 (2) 2,18 (2) 2,31 (2) 3,22 (2) 4,07 (2) 3,47 (2) 6,02 (2) 6,29 (2) Υψηλή kw 1,66 (2) 1,76 (2) 2,53 (2) 2,68 (2) 3,82 (2) 4,64 (2) 4,20 (2) 6,97 (2) 7,35 (2) Ισχύς εισόδου Low kw 0,02 0,03 0,02 0,03 0,04 0,05 0,04 0,09 0,11 Medium kw 0,03 0,04 0,06 0,07 0,05 0,13 0,17 High kw 0,037 0,053 0,057 0,056 0,098 0,065 0,182 0,244 FCEER E D E FCCOP E D E Διαστάσεις Μονάδα Ύψος mm 535 Πλάτος mm Βάθος mm Βάρος Μονάδα kg 16,5 16,9 21,4 22,1 26,4 26,6 26,3 35,4 Εναλλάκτης Τύπος Στοιχείο διασταυρούμενων πτερυγίων θερμότητας Σειρές Ποσότητα Πτερύγιο Τύπος Αλουμίνιο Υλικό σωλήνα Χαλκός Όγκος νερού l Συμπληρωματικός Σειρές Ποσότητα 1 εναλλάκτης θερμότητας Όγκος νερού l 0 1 Ροή νερού Ψύξη Χαμηλή l/h 169 (1) 212 (1) 216 (1) 272 (1) 297 (1) 425 (1) 535 (1) 336 (1) 676 (1) 699 (1) Μεσαία l/h 196 (1) 254 (1) 267 (1) 343 (1) 400 (1) 554 (1) 654 (1) 447 (1) 898 (1) (1) Υψηλή l/h 250 (1) 291 (1) 307 (1) 409 (1) 493 (1) 730 (1) 802 (1) 594 (1) (1) Θέρμανση Χαμηλή l/h 115 (2) 120 (2) 119 (2) 156 (2) 165 (2) 238 (2) 311 (2) 247 (2) 440 (2) 425 (2) Μεσαία l/h 130 (2) 137 (2) 136 (2) 191 (2) 202 (2) 281 (2) 357 (2) 304 (2) 527 (2) 551 (2) Υψ. l/h 146 (2) 154 (2) 222 (2) 234 (2) 334 (2) 406 (2) 368 (2) 610 (2) 643 (2) Πτώση πίεσης Ψύξη Χαμηλή kpa 6 (1) 8 (1) 7 (1) 8 (1) 5 (1) 7 (1) 4 (1) 5 (1) νερού Μεσαία kpa 8 (1) 11 (1) 10 (1) 12 (1) 8 (1) 7 (1) 10 (1) 7 (1) 8 (1) 10 (1) Υψηλή kpa 12 (1) 14 (1) 13 (1) 16 (1) 11 (1) 12 (1) 14 (1) 12 (1) 16 (1) Θέρμαν Χαμηλή kpa 3 (2) 4 (2) 2 (2) 8 (2) 5 (2) 8 (2) 14 (2) ση Μεσαία kpa 4 (2) 5 (2) 3 (2) 10 (2) 6 (2) 12 (2) 19 (2) 22 (2) Υψ. kpa 4 (2) 7 (2) 6 (2) 3 (2) 4 (2) 14 (2) 8 (2) 16 (2) 24 (2) 29 (2) Ανεμιστήρας Τύπος Φυγοκεντρικός Ποσότητα 1 2 Ταχύτητα ροής αέρα Low m³/ώρα Medium m³/ώρα High m³/ώρα Φίλτρο αέρα Type Δίχτυ πολυπροπυλενίου Ολική στάθμη Χαμηλή dba 33 (3) 40 (3) 38 (3) 34 (3) 33 (3) 39 (3) 48 (3) 36 (3) 46 (3) 48 (3) ηχητικής ισχύος Μεσαία dba 39 (3) 44 (3) 43 (3) 41 (3) 46 (3) 53 (3) 45 (3) 54 (3) 58 (3) Υψηλή dba 45 (3) 49 (3) 50 (3) 48 (3) 47 (3) 56 (3) 58 (3) 53 (3) 60 (3) 66 (3) Στάθμη ηχητικής Χαμηλή dba 28 (4) 33 (4) 29 (4) 28 (4) 32 (4) 43 (4) 29 (4) 41 (4) 43 (4) πίεσης Μέτρια dba 34 (4) 39 (4) 38 (4) 36 (4) 41 (4) 48 (4) 38 (4) 49 (4) 53 (4) Υψ. dba 40 (4) 44 (4) 45 (4) 43 (4) 42 (4) 51 (4) 54 (4) 46 (4) 55 (4) 61 (4) Συνδέσεις Συμπυκνωμάτων Εξ.Διάμ. mm 16 σωληνώσεων Insulation material Closed cells poliethilene (1) 4 Μονάδες Fan Coil FWM-/
7 2 Τεχνικά χαρακτηριστικά 2-1 Τεχνικά χαρακτηριστικά FWM01 Συνδέσεις νερού Πρωταρχική σερπαντίνα in 1/2" 3/4 " Επιπρόσθετη σερπαντίνα in 1/2" Επιτρεπόμενη Ψύξη Ελάχ. C 5 θερμοκρασία νερού Μέγ. C 95,0 Θέρμανση Ελάχ. C 5,00 Μέγ. C 95,000 Περιεκτικότητα νερού Πρωταρχική σερπαντίνα dm³ 0,46 0,70 0,71 1,06 1,42 1,43 0,95 2,15 Επιπρόσθετη σερπαντίνα dm³ 0,18 0,29 0,40 0,53 FWM15 FWM02 FWM25 FWM03 FWM04 FWM06 FWM35 FWM08 FWM FWM15 FWM Τεχνικά χαρακτηριστικά Ισχύς εισόδου Low kw 0,03 0,02 0,03 0,04 0,05 0,09 0,11 Medium kw 0,04 0,03 0,04 0,05 0,06 0,07 0,13 0,17 High kw 0,053 0,037 0,053 0,057 0,056 0,065 0,098 0,182 0,244 FCEER E D E D E FCCOP E D E Διαστάσεις Μονάδα Ύψος mm 535 Πλάτος mm Βάθος mm Βάρος Μονάδα kg 16,5 16,9 21,4 22,1 26,3 26,4 26,6 35,4 Εναλλάκτης Τύπος Στοιχείο διασταυρούμενων πτερυγίων θερμότητας Σειρές Ποσότητα Πτερύγιο Τύπος Αλουμίνιο Υλικό σωλήνα Χαλκός Όγκος νερού l Ροή νερού Ψύξη Χαμηλή l/h 216 (1) 179 (1) 234 (1) 275 (1) 302 (1) 340 (1) 431 (1) 515 (1) 682 (1) 706 (1) Μεσαία l/h 261 (1) 213 (1) 292 (1) 348 (1) 408 (1) 451 (1) 561 (1) 628 (1) 905 (1) (1) FWM02 FWM25 FWM03 FWM35 FWM04 FWM06 FWM08 Υψηλή l/h 299 (1) 264 (1) 337 (1) 415 (1) 503 (1) 602 (1) 743 (1) 774 (1) (1) Θέρμανση Χαμηλή l/h 252 (5) 211 (5) 260 (5) 302 (5) 301 (5) 415 (5) 430 (5) 575 (5) 690 (5) 764 (5) Μεσαία l/h 300 (5) 256 (5) 315 (5) 393 (5) 408 (5) 545 (5) 563 (5) 709 (5) 898 (5) (5) Υψ. l/h 320 (5) 317 (5) 373 (5) 469 (5) 506 (5) 704 (5) 736 (5) 866 (5) (5) Πτώση πίεσης Ψύξη Χαμηλή kpa 8 (1) 7 (1) 8 (1) 6 (1) 4 (1) 5 (1) 7 (1) 5 (1) 6 (1) νερού Μεσαία kpa 11 (1) 9 (1) 10 (1) 12 (1) 9 (1) 7 (1) 8 (1) 10 (1) 9 (1) 13 (1) Υψηλή kpa 14 (1) 13 (1) 16 (1) 13 (1) 12 (1) 14 (1) 12 (1) 20 (1) Θέρμαν Χαμηλή kpa 9 (5) 8 (5) 6 (5) 8 (5) 5 (5) 4 (5) 7 (5) 4 (5) 6 (5) ση Μεσαία kpa 12 (5) 11 (5) 9 (5) 12 (5) 8 (5) 6 (5) 10 (5) 7 (5) 12 (5) Υψ. kpa 14 (5) 15 (5) 12 (5) 17 (5) 11 (5) 13 (5) 10 (5) 14 (5) 10 (5) 18 (5) Ανεμιστήρας Τύπος Φυγοκεντρικός Ποσότητα 1 2 Ταχύτητα ροής αέρα Low m³/ώρα Medium m³/ώρα High m³/ώρα Φίλτρο αέρα Type Δίχτυ πολυπροπυλενίου Ολική στάθμη ηχητικής ισχύος Στάθμη ηχητικής πίεσης Χαμηλή dba 38 (3) 37 (3) 40 (3) 35 (3) 36 (3) 35 (3) 43 (3) 47 (3) 49 (3) Μεσαία dba 44 (3) 42 (3) 44 (3) 43 (3) 42 (3) 43 (3) 49 (3) 54 (3) 60 (3) Υψηλή dba 49 (3) 47 (3) 50 (3) 48 (3) 52 (3) 53 (3) 56 (3) 61 (3) 67 (3) Χαμηλή dba 33 (4) 32 (4) 35 (4) 30 (4) 31 (4) 30 (4) 38 (4) 42 (4) 44 (4) Μέτρια dba 39 (4) 37 (4) 39 (4) 38 (4) 37 (4) 38 (4) 44 (4) 49 (4) 55 (4) Υψ. dba 44 (4) 42 (4) 45 (4) 43 (4) 47 (4) 48 (4) 51 (4) 56 (4) 62 (4) Συνδέσεις Συμπυκνωμάτων Εξ.Διάμ. mm 16 σωληνώσεων Insulation material Closed cells poliethilene Συνδέσεις νερού Πρωταρχική σερπαντίνα in 1/2" 3/4 " Επιπρόσθετη σερπαντίνα in - 1/2" - FWM (1) (5) Μονάδες Fan Coil FWM-/ 5
8 2 Τεχνικά χαρακτηριστικά Τεχνικά χαρακτηριστικά FWM15 Επιτρεπόμενη Ψύξη Ελάχ. C 5 θερμοκρασία νερού Μέγ. C 95,0 Θέρμανση Ελάχ. C 5,00 Μέγ. C 95,000 Περιεκτικότητα νερού Πρωταρχική σερπαντίνα dm³ 0,46 0,70 0,71 1,06 0,95 1,42 1,43 2,15 FWM01 FWM02 FWM25 FWM03 FWM35 FWM04 FWM06 FWM08 FWM Ηλεκτρολογικά χαρακτηριστικά Ηλεκτρικός Τύπος 230 / 1 / 50 θερμαντήρας Φάση 1 Συχνότητα Hz 50 Τάση V 230 Ισχύς εισόδου kw 1,0 1,5 1,6 2,0 3,0 Ρεύμα A 4,5 6,8 7,3 9,1 13,6 Power supply Τύπος 230 / 1 / / 1 / 50 Φάση 1~ - 1~ Συχνότητα Hz Voltage V Ρεύμα εισόδου Χαμηλή A 0,09 0,11 0,14 0,19 0,39 0,54 Μέτρια A 0,11 0,14 0,20 0,29 0,28 0,29 0,57 0,78 Υψ. A 0,16 0,20 0,27 0,40 0,39 0,40 0,80 1,07 Απαιτούμενη διατομή καλωδίου mm² 0,5 Μέγιστο απορροφώμενο ρεύμα A 0,170 0,240 0,250 0,440 0,800 1,120 Σημειώσεις FWM01 FWM Ηλεκτρολογικά χαρακτηριστικά Ηλεκτρικός Τύπος 230 / 1 / 50 θερμαντήρας Φάση 1 Συχνότητα Hz 50 Τάση V 230 Ισχύς εισόδου kw 1,5 1,0 1,5 1,6 2,0 3,0 Ρεύμα A 6,8 4,5 6,8 7,3 9,1 13,6 Power supply Τύπος 230 / 1 / 50 Φάση 1~ Συχνότητα Hz 50 Voltage V 230 Ρεύμα εισόδου Χαμηλή A 0,11 0,09 0,11 0,14 0,19 0,39 0,54 Μέτρια A 0,14 0,11 0,14 0,20 0,29 0,28 0,57 0,78 Υψ. A 0,20 0,16 0,20 0,27 0,40 0,39 0,80 1,07 Απαιτούμενη διατομή καλωδίου mm² 0,5 Μέγιστο απορροφώμενο ρεύμα A 0,240 0,170 0,240 0,250 0,440 0,800 1,120 FWM15 FWM01 FWM02 FWM02 FWM25 FWM25 FWM03 FWM03 FWM04 FWM35 FWM06 FWM04 FWM35 FWM06 FWM08 FWM08 FWM10 FWM10 (1) Ψύξη: εσωτερική θερμοκρ. 27 CDB, 19 CWB, θερμ. νερού εισόδου 7 C, αύξηση θερμοκρασίας νερού 5K. (2) Heating: indoor temp. 20 CDB, 15 CWB; entering water temp. 65 C, water temperature drop 10K. (3) Στάθμη ηχητικής ισχύoς σύμφωνη με το ISO3741 (4) Η στάθμη ηχητικής πίεσης μετριέται με μικρόφωνο σε απόσταση 1 m από τη μονάδα. (5) Heating: indoor temp. 20 CDB, 15 CWB; entering water temp. 45 C, water temperature drop 5K. SL: Αθόρυβη λειτουργία ανεμιστήρα για τη ρύθμιση ταχύτητας ροής αέρα 6 Μονάδες Fan Coil FWM-/
9 3 Επιλογές 3-1 Επιλογές FWV-/ FWL-/ FWM-/ Εσωτερική Μονάδα FWM-/ 3 kw A FW01 EEH01B6 1,0 4,34 FW15 EEH02B ,52 FW02 EEH02B6 1,5 6,52 FW25 EEH03B ,95 FW03 EEH03B ,95 FW35 EEH06B6 2,0 8,69 FW04 EEH06B6 2,0 8,69 FW06 EEH06B6 2,0 8,69 FW08 EEH10B6 3,0 13,00 FW10 EEH10B6 3,0 13,00 3 4TW A FWV-/ FWL-/ FWM-/ Daikin F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 FWV FWL FWM FWV+FWL+FWM ESRH..A6 ESRH02A6 ESRH03A6 ESRH06A6 ESRH10A6 X X X EEH..A6 EEH01A6 EEH02A6 EEH03A6 EEH06A6 EEH10A6 X X X E2MV..A6 E2MV03A6 E2MV06A6 E2MV10A6 X X X E4MV..A6 E4MV03A6 E4MV06A6 E4MV10A6 X X X E2MVD..A6 E2MVD03A6 E2MVD06A6 E2MVD10A6 X X X E4MVD..A6 E4MVD03A6 E4MVD06A6 E4MVD10A6 X X X E2M2V..A6 E2M2V03A6 E2M2V06A6 E2M2V10A6 X X X E4M2V..A6 E4M2V03A6 E4M2V06A6 E4M2V10A6 X X X E2MPV..A6 E2MPV03A6 E2MPV06A6 E2MPV10A6 X X X E4MPV..A6 E4MPV03A6 E4MPV06A6 E4MPV10A6 X X X E2MV2..A6 E2MV207A6 E2MV210A6 X X X E2MV2..A6 E2MV207A6 X X X E2M2V2..A6 E2M2V207A6 E2M2V210A6 X X X E2M2V2..A6 E2M2V207A6 X X X E2MPV2..A6 E2MPV207A6 E2MPV210A6 X X X E2MPV2..A6 E2MPV207A6 X X X YFSTA6 YFSTA6 X X X EAI..A6 EAIDF02A6 EAIDF03A6 EAIDF06A6 EAIDF10A6 X ESFV..A6 ESFV06A6 ESFV10A6 X X ESFVG..A6 ESFVG02A6 ESFVG03A6 ESFVG06A6 ESFVG10A6 X EFA..A6 EFA02A6 EFA3A6 EFA6A6 EFA10A6 X ERPV..A6 ERPV2A6 ERPV03A6 ERPV06A6 ERPV10A6 X X X X X X X X EDPVA6 X X X EDPHA6 X X X X X X X X X X X FWTSKAA FWTSKA X X X FWHSKAA FWHSKA X X X X X 4TW C(1) Μονάδες Fan Coil FWM-/ 7
10 3 Επιλογές 3-1 Επιλογές Εσωτερική Μονάδα FWM-/ 3 FWV-/ FWL-/ FWM-/ EEH..A6 ESRH..A6 ESRH..A6 X X X X X X X X X X X X X X X X X X X X X X X EEH..A6 X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X 4TW C(2) 8 Μονάδες Fan Coil FWM-/
11 4 Συστήματα ελέγχου 4-1 ÓõóôÞìáôá åëýã ïõ 4 σωλήνων 2 σωλήνων Αυτόματη εναλλαγή ψύξης/ Εσωτερική Μονάδα FWM-/ Επιλογές Βασικές λειτουργίες ελέγχου 7 Χαρακτηριστικά συστήματος ελέγχου X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X 3 4 Χειροκίνητη εναλλαγή ψύξης/θέρμανσης. Αυτόματη εναλλαγή ψύξης/θέρμανσης ανάλογα με τη θερμοκρασία του νερού. Αυτόματη εναλλαγή ψύξης/θέρμανσης ανάλογα με τη θερμοκρασία του αέρα. Έλεγχος της τρίοδης / 4-σωλήνιας βαλβίδας ON/OFF. Ηβαλβίδα νερού διακόπτει την παροχή αμέσως μόλις επιτευχθεί η επιθυμητή θερμοκρασία. Το σύστημα ελέγχου ελέγχει τον ηλεκτρικό θερμαντήρα είτε αυτός λειτουργεί ως ολοκληρωμένο είτε ως αναπληρωματικό σύστημα θέρμανσης θερμού νερού. Όταν επιλέξετε ηλεκτρικό θερμαντήρα με τον επιλογέα προγράμματος λειτουργίας και ο ηλεκτρικός θερμαντήρας ενεργοποιηθεί, ο ανεμιστήρας λειτουργεί συνεχώς στη μεσαία ταχύτητα. Όταν επιλέξετε ηλεκτρικό θερμαντήρα με τον επιλογέα προγράμματος λειτουργίας και ο ηλεκτρικός θερμαντήρας ενεργοποιηθεί, ο ανεμιστήρας λειτουργεί συνεχώς στη μεσαία ταχύτητα. 7 Ηταχύτητα του ανεμιστήρα μπορεί να ρυθμιστεί σε 3 θέσεις (χαμηλή, μεσαία ή μέγιστη) περιστρέφοντας τον επιλογέα προγράμματος λειτουργίας. Ηταχύτητα του ανεμιστήρα αλλάζει αυτόματα ανάλογα με τη διαφορά μεταξύ της θερμοκρασίας που έχει ρυθμιστεί στο θερμοστάτη και της θερμοκρασίας του χώρου. Βελτιστοποιημένη ψύξη για ευχάριστη ατμόσφαιρα. Όταν η μονάδα fan coil φθάσει στην επιθυμητή τιμή ρύθμισης, ο ανεμιστήρας λειτουργεί στη μεσαία ταχύτητα και σε τακτά διαστήματα ώστε να εξασφαλιστεί σταθερή θερμοκρασία στο χώρο και λιγότερο θόρυβος. Ο ελεγκτής αποτρέπει τη λειτουργία της μονάδας fan coil σε άλλο πρόγραμμα, εάν δεν επιτευχθεί η απαιτούμενη θερμοκρασία νερού ώστε η μονάδα να λειτουργήσει στο επιλεγμένο πρόγραμμα. Ουδέτερη ζώνη λέγεται το μεσοδιάστημα κατά το οποίο η τιμή της θερμοκρασίας πλησιάζει την τιμή της ρυθμισμένης θερμοκρασίας. Όταν ο αέρας είναι θερμότερος /ψυχρότερος από το ανώτερο /κατώτερο όριο της ουδέτερης ζώνης, ενεργοποιείται το πρόγραμμα ψύξης/ θέρμανσης. Μονάδες Fan Coil FWM-/ 9
12 5 Πίνακες απόδοσης 5-1 Πίνακες απόδοσης ψύξης - 2 σωλήνες FWV- FWL- FWM- 5 l/h kpa l/h kpa l/h kpa l/h kpa TW B(1/13) 10 Μονάδες Fan Coil FWM-/
13 5 Πίνακες απόδοσης 5-1 Πίνακες απόδοσης ψύξης - 2 σωλήνες FWV- FWL- FWM- 3 5 l/h kpa l/h kpa l/h kpa l/h kpa TW B(3/13) Μονάδες Fan Coil FWM-/ 11
14 5 Πίνακες απόδοσης 5-1 Πίνακες απόδοσης ψύξης - 2 σωλήνες FWV- FWL- FWM- 5 l/h kpa l/h kpa l/h kpa l/h kpa TW B(5/13) 12 Μονάδες Fan Coil FWM-/
15 5 Πίνακες απόδοσης 5-1 Πίνακες απόδοσης ψύξης - 2 σωλήνες FWV- FWL- FWM- 3 5 l/h kpa l/h kpa l/h kpa l/h kpa TW B(7/13) Μονάδες Fan Coil FWM-/ 13
16 5 Πίνακες απόδοσης 5-2 Πίνακες απόδοσης ψύξης - 4 σωλήνες FWV- FWL- FWM- 5 l/h kpa l/h kpa l/h kpa l/h kpa TW B(2/13) 14 Μονάδες Fan Coil FWM-/
17 5 Πίνακες απόδοσης 5-2 Πίνακες απόδοσης ψύξης - 4 σωλήνες FWV- FWL- FWM- 3 5 l/h kpa l/h kpa l/h kpa l/h kpa TW B(4/13) Μονάδες Fan Coil FWM-/ 15
18 5 Πίνακες απόδοσης 5-2 Πίνακες απόδοσης ψύξης - 4 σωλήνες FWV- FWL- FWM- 5 l/h kpa l/h kpa l/h kpa l/h kpa TW B(6/13) 16 Μονάδες Fan Coil FWM-/
19 5 Πίνακες απόδοσης 5-2 Πίνακες απόδοσης ψύξης - 4 σωλήνες FWV- FWL- FWM- 3 5 l/h kpa l/h kpa l/h kpa l/h kpa TW B(8/13) Μονάδες Fan Coil FWM-/ 17
20 5 Πίνακες απόδοσης 5-3 Πίνακες απόδοσης θέρμανσης - 2 σωλήνες FWV- FWL- FWM- 5 ( C) 20 W l/h kpa W l/h kpa W l/h kpa W l/h kpa TW B(9/13) 18 Μονάδες Fan Coil FWM-/
21 5 Πίνακες απόδοσης 5-3 Πίνακες απόδοσης θέρμανσης - 2 σωλήνες FWV- FWL- FWM- ( C) W l/h kpa W l/h kpa W l/h kpa W l/h kpa TW B(10/13) Μονάδες Fan Coil FWM-/ 19
22 5 Πίνακες απόδοσης 5-3 Πίνακες απόδοσης θέρμανσης - 2 σωλήνες FWV- FWL- FWM W l/h kpa TW B(13/13) 20 Μονάδες Fan Coil FWM-/
23 5 Πίνακες απόδοσης 5-4 Πίνακες απόδοσης θέρμανσης - 4 σωλήνες FWV- FWL- FWM- ( C) W l/h kpa W l/h kpa W l/h kpa W l/h kpa TW B(11/13) Μονάδες Fan Coil FWM-/ 21
24 5 Πίνακες απόδοσης 5-4 Πίνακες απόδοσης θέρμανσης - 4 σωλήνες FWV-FWL-FWM- ( C) 22 5 W l/h kpa W l/h kpa W l/h kpa W l/h kpa TW B(12/13) 22 Μονάδες Fan Coil FWM-/
25 5 Πίνακες απόδοσης 5-5 Πίνακες απόδοσης ψύξης Γλυκόλη 30 % Λειτουργία ψύξης οσοστό γλυκόλης κατά βάρος Θερμοκρασία παγετού ( C) Συντελεστής διόρθωσης απόδοσης Συντελεστής διόρθωσης πτώσης πίεσης Λειτουργία θέρμανσης οσοστό γλυκόλης κατά βάρος Θερμοκρασία παγετού ( C) Συντελεστής διόρθωσης απόδοσης Συντελεστής διόρθωσης πτώσης πίεσης TW B Οι συντελεστές διόρθωσης βασίζονται σε μέση τιμή (στην ονομαστική παροχή νερού). Αυτό μπορεί να προκαλέσει αποκλίσεις ανάλογα με τις συνθήκες που χρησιμοποιούνται. Το λογισμικό Fan Coil Selection θα παράσχει ακριβές αποτέλεσμα σε όλες τις συνθήκες. Μονάδες Fan Coil FWM-/ 23
26 5 Πίνακες απόδοσης 5-6 Συντελεστής διόρθωσης απόδοσης 5 24 Μονάδες Fan Coil FWM-/
27 6 Κατανάλωση ρεύματος 6-1 Κατανάλωση ισχύος - 2 σωλήνες FWV- FWL- FWM- FW08 AP (Pa) , , , , , , , , , , , , , , , , , , , , , , , , , TW C (9/20) FWV- FWL- FWM- FW15 AP (Pa) , , , , , , , , , , , , , ,133 4TW C (2/20) Μονάδες Fan Coil FWM-/ 25
28 6 Κατανάλωση ρεύματος 6-1 Κατανάλωση ισχύος - 2 σωλήνες 6 FWV- FWL- FWM- FW01 AP (Pa) , , , , , , , , , , , , ,140 4TW C (1/20) FWV- FWL- FWM- FW02 AP (Pa) , , , , , , , , , , , , , ,133 4TW C (3/20) 26 Μονάδες Fan Coil FWM-/
29 6 Κατανάλωση ρεύματος 6-1 Κατανάλωση ισχύος - 2 σωλήνες FWV- FWL- FWM- FW25 AP (Pa) , , , , , , , , , , , , , , , TW C (4/20) FWV- FWL- FWM- FW03 AP (Pa) , , , , , , , , , , , , , , ,230 4TW C (5/20) Μονάδες Fan Coil FWM-/ 27
30 6 Κατανάλωση ρεύματος 6-1 Κατανάλωση ισχύος - 2 σωλήνες 6 FWV- FWL- FWM- FW35 AP (Pa) , , , , , , , , , , , , , , , , , , , , ,332 4TW C (6/20) FWV- FWL- FWM- FW04 AP (Pa) , , , , , , , , , , , , , , , , , , , , ,332 4TW C (7/20) 28 Μονάδες Fan Coil FWM-/
31 6 Κατανάλωση ρεύματος 6-1 Κατανάλωση ισχύος - 2 σωλήνες FWV- FWL- FWM- FW06 AP (Pa) , , , , , , , , , , , , , , , , , , , , TW C (8/20) FWV- FWL- FWM- FW10 AP (Pa) , , , , , , , , , , , , , , , , , , , , , , , , ,799 4TW C (10/20) Μονάδες Fan Coil FWM-/ 29
32 6 Κατανάλωση ρεύματος 6-2 Κατανάλωση ισχύος - 4 σωλήνες 6 FWV- FWL- FWM- FW01 AP (Pa) , , , , , , , , , , , , ,140 4TW C (11/20) FWV- FWL- FWM- FW15 AP (Pa) , , , , , , , , , , , , , ,133 4TW C (12/20) 30 Μονάδες Fan Coil FWM-/
33 6 Κατανάλωση ρεύματος 6-2 Κατανάλωση ισχύος - 4 σωλήνες FWV- FWL- FWM- FW02 AP (Pa) , , , , , , , , , , , , , , TW C (13/20) FWV- FWL- FWM- FW25 AP (Pa) , , , , , , , , , , , , , , ,230 4TW C (14/20) Μονάδες Fan Coil FWM-/ 31
34 6 Κατανάλωση ρεύματος 6-2 Κατανάλωση ισχύος - 4 σωλήνες 6 FWV- FWL- FWM- FW04 AP (Pa) , , , , , , , , , , , , , , , , , , , , ,332 4TW C (17/20) 32 Μονάδες Fan Coil FWM-/
35 6 Κατανάλωση ρεύματος 6-2 Κατανάλωση ισχύος - 4 σωλήνες FWV- FWL- FWM- FW06 AP (Pa) , , , , , , , , , , , , , , , , , , , , TW C (18/20) FWV- FWL- FWM- FW08 AP (Pa) , , , , , , , , , , , , , , , , , , , , , , , , ,595 4TW C (19/20) Μονάδες Fan Coil FWM-/ 33
36 6 Κατανάλωση ρεύματος 6-2 Κατανάλωση ισχύος - 4 σωλήνες 6 FWV- FWL- FWM- FW10 AP (Pa) , , , , , , , , , , , , , , , , , , , , , , , , ,799 4TW C (20/20) 34 Μονάδες Fan Coil FWM-/
37 7 Διαστασιοποιημένα σχέδια 7-1 Διαστασιοποιημένα σχέδια FWM-/ 3 7 A B C D E F G H L M N P Q R S T U V W FWM FWM FWM FWM ½ ½ ½ ½ ½ ½ ½ ½ ¾ ¾ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 4TW B(2) Μονάδες Fan Coil FWM-/ 35
38 8 Διαγράμματα Καλωδίωσης 8-1 Διαγράμματα συνδεσμολογίας - μονοφασικό 8 ΣΥΜΒΟΛΑ BK Μαύρο = μέγιστη ταχύτητα BU Μπλε = μεσαία ταχύτητα GNYE Κίτρινο/ ράσινο = σύνδεση γης RD Κόκκινο = ελάχιστη ταχύτητα WH Λευκό = κοινό ---- Καλωδίωση χώρου εγκατάστασης F Ασφάλεια προστασίας (από το εμπόριο) IL Γενικός διακόπτης (από το εμπόριο) M Κινητήρας ανεμιστήρα PE Σύνδεση γείωσης 4TW Μονάδες Fan Coil FWM-/
39 9 Δεδομένα ήχου 9-1 Δεδομένα επιπέδου θορύβου - 2 σωλήνες FWV- FWL- FWM- FW01 T 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Lw 26,7 41,0 43,5 40,3 35,5 23,5 17, ,4 37,1 38,9 33,3 27,3 18,8 18, ,5 33,7 32,9 26,0 20,2 19,2 19,2 37 FW15 T 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Lw 28,7 43,0 45,5 42,3 37,5 25,5 19, ,4 39,1 40,9 35,3 29,3 20,8 20, ,5 34,7 33,9 27,0 21,2 20,2 20,2 38 FW02 T 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Lw 29,3 43,2 46,2 44,1 39,7 30,3 17, ,2 38,1 41,0 36,5 30,6 20,0 15, ,8 34,9 37,2 30,8 24,4 17,3 17,1 40 FW25 T 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Lw 28,8 42,0 44,6 41,5 35,1 24,5 19, ,9 37,9 39,8 34,9 27,7 20,3 18, ,0 31,2 31,1 24,3 19,6 18,3 18,0 35 FW03 T 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Lw 28,8 42,0 44,6 41,5 35,1 24,5 19, ,9 36,9 38,8 33,9 26,7 19,3 17, ,0 30,2 30,1 23,3 18,6 17,3 17,0 34 FW35 T 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Lw 31,7 45,4 47,7 45,4 41,7 32,0 19, ,6 37,6 39,8 34,2 28,7 21,6 16, ,8 31,8 31,5 24,4 17,2 16,5 15,4 35 FW04 T 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Lw 33,1 46,8 49,0 46,8 43,1 33,4 20, ,6 37,6 39,8 34,2 28,7 21,6 16, ,8 31,8 31,5 24,4 17,2 16,5 15,4 35 FW06 T 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Lw 36,1 49,3 51,4 50,6 47,4 39,1 24, ,9 43,0 45,2 42,3 38,1 28,1 17, ,7 37,4 39,8 34,4 28,6 21,9 16,8 43 FW08 T 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Lw 40,4 54,6 56,1 54,9 53,1 46,8 35, ,7 48,0 49,5 47,8 45,2 36,3 24, ,1 42,1 42,4 40,7 35,9 26,1 21,5 47 FW10 T 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Lw 45,8 59,2 61,4 61,6 59,7 54,9 47, ,2 52,2 55,5 54,2 52,1 45,8 35, ,7 43,2 44,7 42,6 39,2 29,5 21, TW C(1) Μονάδες Fan Coil FWM-/ 37
40 9 Δεδομένα ήχου 9-2 Δεδομένα επιπέδου θορύβου - 4 σωλήνες 9 FWV- FWL- FWM- FW01 F 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Lw 24,8 39,1 41,7 38,4 33,7 21,6 15, ,4 34,1 35,9 30,3 24,3 15,8 15, ,6 29,7 29,0 22,0 16,2 15,2 15,2 33 FW15 F 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Lw 28,3 42,2 45,2 43,1 38,7 29,3 16, ,9 37,8 40,7 36,2 30,3 19,6 15, ,0 33,1 35,4 29,1 22,7 15,5 15,3 38 FW02 F 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Lw 28,8 42,7 45,8 43,6 39,3 29,9 17, ,9 37,8 40,7 36,2 30,3 19,6 15, ,0 33,1 35,4 29,1 22,7 15,5 15,3 38 FW25 F 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Lw 28,8 42,0 44,6 41,5 35,1 24,5 19, ,9 37,9 39,8 34,9 27,7 20,3 18, ,0 30,2 30,1 23,3 18,6 17,3 17,0 34 FW03 F 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Lw 27,8 40,9 43,5 40,4 34,0 23,4 18, ,0 36,0 37,9 33,0 25,7 18,4 16, ,6 28,8 28,8 22,0 17,2 16,0 15,6 33 FW35 F 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Lw 31,1 44,8 47,0 44,8 41,1 31,4 18, ,7 37,8 40,0 34,4 28,9 21,8 16, ,5 30,5 30,2 23,1 15,9 15,2 14,1 34 FW04 F 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Lw 36,1 49,8 52,0 49,8 46,1 36,4 23, ,7 40,8 43,0 37,4 31,9 24,8 19, ,5 33,5 33,2 26,1 18,9 18,2 17,1 37 FW06 F 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Lw 39,0 52,2 54,4 53,5 50,3 42,0 27, ,0 47,1 49,3 46,3 42,1 32,2 22, ,9 42,7 45,0 39,7 33,8 27,1 22,0 48 FW08 F 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Lw 39,4 53,6 55,1 53,9 52,1 45,8 34, ,7 48,0 49,5 47,8 45,2 36,3 24, ,1 41,1 41,4 39,7 34,9 25,1 20,5 46 FW10 F 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Lw 44,8 58,2 60,4 60,6 58,7 53,9 46, ,2 50,2 53,5 52,2 50,1 43,8 33, ,7 42,2 43,7 41,6 38,2 28,5 20,6 48 4TW C(2) 38 Μονάδες Fan Coil FWM-/
41 10 Εγκατάσταση 10-1 Μέθοδος Εγκατάστασης Εσωτερική Μονάδα FWM-/ Οι μονάδες fan coil θα πρέπει να εγκατασταθούν σε θέση όπου να θερμαίνουν και να ψύχουν ομοιόμορφα το δωμάτιο, σε τοίχους ή οροφές που μπορούν να δεχθούν το βάρος τους. Τοποθετήστε τα τυχόν παρελκόμενα στην βασική μεγάφωνο πριν από την εγκατάσταση της. Διαβάστε τα σχετικά τεχνικά έντυπα για την εγκατάσταση και τη χρήση των παρελκόμενων. Φροντίστε να υπάρχει ελεύθερος χώρος γύρω από τη μονάδα fan coil για να είναι δυνατή η καλή λειτουργία και η τακτική ή έκτακτη συντήρηση (βλ. 7. Σχέδια διαστάσεων ) Φροντίστε να υπάρχει πάνελ για πρόσβαση στη μονάδα σε περίπτωση χωνευτής τοποθέτησης (Κρυφά μοντέλα). Εγκαταστήστε τον πίνακα τηλεχειρισμού (εάν υπάρχει) σε θέση που να προσφέρει εύκολη πρόσβαση στο χρήστη για τη ρύθμιση των λειτουργιών και η οποία είναι κατάλληλη για την σωστή ανίχνευση της θερμοκρασίας, εάν υπάρχει Κατά συνέπεια αποφύγετε : - θέσεις απευθείας εκτεθειμένες στο ηλιακό φως; - θέσεις εκτεθειμένες σε θερμά ή ψυχρά ρεύματα; - εμπόδια που εμποδίζουν τη σωστή ανίχνευση της θερμοκρασίας Εάν το σύστημα τεθεί εκτός λειτουργίας κατά τους χειμερινούς μήνες, αποστραγγίστε το νερό από το σύστημα για να αποφεύγεται βλάβη λόγω παγετού - εάν χρησιμοποιηθούν αντιπαγετικά διαλύματα, ελέγξτε το σημείο παγετού τους χρησιμοποιώντας τον πίνακα που εικονίζεται στο τεχνικό εγχειρίδιο. Αφήστε τουλάχιστον 100 mm ελεύθερο χώρο στην εισαγωγή αέρα για καλή αναρρόφηση αέρα και για την εύκολη αφαίρεση του φίλτρου. Για καναλάτες μονάδες (με αεραγωγό) η επιφάνεια της σχάρας εξόδου / εισόδου θα πρέπει να είναι τουλάχιστον ίση με την επιφάνεια εισόδου / εξόδου της μονάδας για να αποφύγετε τον πρόσθετο θόρυβο και την έντονη ελάττωση της απόδοσης. ΡΙΝ Α Ο ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ Ηεγκατάσταση και συντήρηση θα πρέπει να πραγματοποιείται από τεχνικό προσωπικό κατάλληλο για το συγκεκριμένο είδος μηχανήματος, σε συμμόρφωση με τους ισχύοντες κανονισμούς ασφαλείας. Για την εγκατάσταση και χρήση των πιθανών παρελκόμενων, παρακαλούμε συμβουλευθείτε τα σχετικά τεχνικά έντυπα. Για την επιλογή της θέσης εγκατάστασης της μονάδας, τηρήστε τα παρακάτω σημεία: - η θερμαντική μονάδα δε θα πρέπει να τοποθετείται ακριβώς κάτω από πρίζα - μην τοποθετείτε τη μονάδα σε δωμάτια όπου υπάρχουν εύφλεκτα αέρια - μην αφήνετε να ψεκάζεται νερό απευθείας επί της μονάδας - εγκαταστήστε τη μονάδα σε οροφές ή τοίχους που μπορούν να δεχθούν το βάρος της. Αφήστε αρκετό χώρο γύρω από τη μονάδα για την σωστή λειτουργία και συντήρηση της. Αφήστε τη μονάδα στη συσκευασία της μέχρι που θα είναι έτοιμη προς εγκατάσταση, για να αποφεύγεται η εισαγωγή σκόνης μέσα της. ΡΟΕΙΔΟ ΟΙΗΣΗ ΓΙΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ: Στο fan coil τοποθετήστε ένα διακόπτη (IL) και/ή όλα τα τηλεχειριστήρια μακριά από άτομα που βρίσκονται σε μπανιέρα ή ντους. Στην περίπτωση μοντέλων τοποθέτησης οροφής, βεβαιωθείτε ότι το ύψος εγκατάστασης δεν υπερβαίνει το μέγιστο ύψος που αναφέρεται στο 7. Σχέδια διαστάσεων προκειμένου να αποφευχθεί η υπερβολική διαστρωμάτωση θερμού αέρα στην ανώτερη ζώνη του δωματίου, Στην περίπτωση μεγαλύτερου ύψους εγκατάστασης, συνιστούμε να προχωρήσετε με την οπίσθια αναρρόφηση από το κάτω μέρος του δωματίου. Τα ύψη εγκατάστασης που φαίνονται στο σχήμα αφορούν στη μέγιστη ταχύτητα λειτουργίας. ραγματοποιήστε τις υδραυλικές συνδέσεις με τον εναλλάκτη θερμότητας και στην περίπτωση λειτουργίας ψύξης, με το σύστημα αποχέτευσης νερού. Συνιστούμε να προβλέπεται η εισαγωγή νερού να είναι από την κάτω πλευρά του εναλλάκτη θερμότητας και η έξοδος από την άνω πλευρά. Εξαερώστε τον αέρα από τον εναλλάκτη θερμότητας με το χειρισμό των εξαεριστικών βαλβίδων (εξάγωνο κλειδί 10) που βρίσκονται δίπλα στις συνδέσεις νερού του εναλλάκτη θερμότητας. Για καλύτερη αποχέτευση του νερού κλίνετε το σωλήνα αποχέτευσης προς τα κάτω τουλάχιστον 3 cm/m αποφεύγοντας συστροφές ή τσακίσματα κατά την όδευση του. ΕΓΚΑΤΑΣΤΑΣΗ ΓΙΑ ΤΟ ΚΡΥΦΟ ΜΟΝΤΕΛΟ ΟΡΟΦΗΣ Οι εισαγωγές αέρα δε θα πρέπει να τοποθετούνται ακριβώς κάτω από πρίζα. Για το κρυφό μοντέλο οροφής, πραγματοποιήστε τη σύνδεση ανάμεσα στο fan coil και τους αεραγωγούς, και τοποθετήστε υλικά απόσβεσης ανάμεσα στον αεραγωγό και τη μονάδα. Οι αεραγωγοί, ειδικά οι εξαγωγής, θα πρέπει να είναι μονωμένοι. ροκειμένου να αποφευχθεί η αναρρόφηση και επιστροφή του αέρα στο fan coil, φροντίστε να υπάρχει ελάχιστη απόσταση ανάμεσα στην εξαγωγή αέρα και την παροχή του ανακτώμενου αέρα όπως εικονίζεται στο εγχειρίδιο εγκατάστασης της μονάδας. Το ελάχιστο ύψος εγκατάστασης δε θα πρέπει να είναι μικρότερο από 1.8 μέτρα από το επίπεδο του εδάφους. Φροντίστε να υπάρχει μία θυρίδα επιθεώρησης προς τη μονάδα. 4TW (Φύλλο 1/2) Μονάδες Fan Coil FWM-/ 39
42 10 Εγκατάσταση 10-1 Μέθοδος Εγκατάστασης Εσωτερική Μονάδα FWM-/ 10 ΗΛΕΚΤΡΟΛΟΓΙΚΕΣ ΣΥΝΔΕΣΕΙΣ ραγματοποιήστε τις καλωδιακές συνδέσεις μετά από το σβήσιμο της μονάδας σύμφωνα με τους αντίστοιχους τοπικούς και εθνικούς κανονισμούς σύμφωνα με το σχετικό διάγραμμα συνδεσμολογίας. Βεβαιωθείτε ότι η τροφοδοσία ρεύματος αντιστοιχεί στην ονομαστική παροχή που αναφέρεται στην πινακίδα αναγνώρισης της μονάδας. Κάθε fan coil απαιτεί ένα διακόπτη (IL) στη γραμμή τροφοδοσίας με απόσταση τουλάχιστον 3 mm μεταξύ των επαφών ανοίγματος, και κατάλληλη ασφάλεια (F). ΧΡΗΣΗ Για να χρησιμοποιήσετε τη μονάδα fan coil, συμβουλευθείτε τις οδηγίες του πίνακα ελέγχου, που είναι διαθέσιμος σαν παρελκόμενο. Τα πλέγματα εξαγωγής αέρα στο κάλυμμα του ερμαρίου (επίτοιχης τοποθέτησης και τοποθέτησης δαπέδου / οροφής) μπορούν να στραφούν 180 για να κατευθύνεται η παροχή προς το δωμάτιο ή τον τοίχο όπου είναι τοποθετημένη η μονάδα. Τα πλέγματα και οι πλευρικές πόρτες κουμπώνουν επάνω στο ερμάριο. ριν από την αφαίρεση τους για την αλλαγή της θέσης τους, διακόψτε το ρεύμα και φορέστε προστατευτικά γάντια. ΣΥΝΤΗΡΗΣΗ Για λόγους ασφαλείας πριν από την εκτέλεση οποιασδήποτε εργασίας συντήρησης ή καθαρισμού, σβήστε τη μονάδα στρέφοντας τον επιλογικό διακόπτη στο Stop και το διακόπτη παροχής στη θέση 0 (OFF). ροσέξτε σε κάθε εργασία συντήρησης -μπορεί να τραυματιστείτε από κάποια μεταλλικά μέρη - φορέστε προστατευτικά γάντια εργασίας. Τα fan coil δε χρειάζονται κάποια ιδιαίτερη συντήρηση: αρκεί να πραγματοποιείται ο περιοδικός καθαρισμός του φίλτρου αέρα. Είναι απαραίτητο να εκτελείται ένα διάστημα στρωσίματος 100 ωρών για να εξαλείφονται όλες οι μηχανικές τριβές. Ηεκκίνηση λειτουργίας θα πρέπει να πραγματοποιείται στις μέγιστες στροφές. Για την καλή λειτουργία των fan coil ακολουθήστε τις παρακάτω οδηγίες: - κρατήστε καθαρό το φίλτρο αέρα; - μη χύνετε υγρά μέσα στη μονάδα; - μην εισάγετε μεταλλικά μέρη από το πλέγμα εξαγωγής αέρα; - φροντίστε η εισαγωγή αέρα και η εξαγωγή να είναι πάντοτε ελεύθερες. Κάθε φορά που το μηχάνημα ανάβει μετά από παρατεταμένο διάστημα σε ακινησία, φροντίστε να μην υπολογισμός αέρας στον εναλλάκτη θερμότητας. ριν από τη χρήση της μονάδας για κλιματισμό, βεβαιωθείτε ότι: - η αποχέτευση συμπυκνώματος γίνεται σωστά: - τα πτερύγια του εναλλάκτη θερμότητας δεν εμποδίζονται από επικαθίσεις σκόνης. Εάν είναι απαραίτητο καθαρίστε τα πτερύγια με πεπιεσμένο αέρα χαμηλής πίεσης ή με ατμό χωρίς να τους προκαλέσετε βλάβη. ΚΑΘΑΡΙΣΜΟΣ Για λόγους ασφαλείας πριν από την εκτέλεση οποιασδήποτε εργασίας συντήρησης ή καθαρισμού, σβήστε τη μονάδα στρέφοντας τον επιλογικό διακόπτη στο Stop και το διακόπτη παροχής στο 0 (OFF). Καθαρίστε το φίλτρο τουλάχιστον μία φορά το μήνα και σε κάθε περίπτωση πριν από τη χρήση της μονάδας (πριν από τη σεζόν θέρμανσης ή κλιματισμού). Για τον καθαρισμό του φίλτρου αέρα ενεργήστε ως ακολούθως (για εικόνες βλ. εγχειρίδιο των μονάδων): - Μοντέλα δαπέδου: γυρίστε τις βίδες 90, οι οποίες στερεώνουν το φίλτρο στο κάλυμμα του ερμαρίου, στο 1/4 της στροφής και αφαιρέστε το φίλτρο ; - Κρυφά μοντέλα: φτάστε στο fan coil διαμέσου τον πίνακα επιθεώρησης και αφαιρέστε το φίλτρο, στρέφοντας τα στηρίγματα ασφάλισης 90 ; - Δαπέδου οροφής: αφαιρέστε τα φίλτρα αέρα που βρίσκονται μέσα στα πλέγματα εισαγωγής που βρίσκονται στην πρόσοψη του καλύμματος ερμαρίου; - καθαρίστε το φίλτρο με χλιαρό νερό, ή στην περίπτωση ξηράς σκόνης, με πεπιεσμένο αέρα; - επανασυναρμολογήστε το φίλτρο αφού στεγνώσει Συνιστάται η ετήσια αντικατάσταση του φίλτρου αέρα, και η χρήση γνήσιων ανταλλακτικών - το μοντέλο του fan coil αναφέρεται στην πινακίδα αναγνώρισης στο εσωτερικό τμήμα του πλευρικού πάνελ της μονάδας. Για να καθαρίσετε το ερμάριο της μονάδας, ενεργήστε ως ακολούθως - χρησιμοποιείστε μαλακό πανί; - μη χύνετε υγρά επάνω στη μονάδα, διότι αυτί μπορεί να προκαλέσει ηλεκτροπληξία ή βλάβη στα εσωτερικά εξαρτήματα; - μην χρησιμοποιείτε δραστικά χημικά διαλυτικά και μην χρησιμοποιείτε πολύ θερμό νερό για να καθαρίσετε τη πλέγμα εξαγωγής αέρα Σημείωση: αυτές οι οδηγίες είναι οι βασικές και θα πρέπει να συνδυάζονται με τα εγχειρίδια για τις σχετικές εικόνες και πρόσθετες πληροφορίες. 4TW (Φύλλο 2/2) 40 Μονάδες Fan Coil FWM-/
43 11 Εύρος λειτουργίας 11-1 Εύρος λειτουργίας Εσωτερική Μονάδα FWM-/ Ελάχιστη θερμοκρασία νερού +5 C Μέγιστη θερμοκρασία νερού +95 C Μέγιστη πίεση λειτουργίας 10 bar Ελάχιστη θερμοκρασία νερού εισόδου 5 C Μέγιστη θερμοκρασία νερού εισόδου +43 C Τροφοδοσία ισχύος 230V +-10% / 1 / 50Hz 4TW Μονάδες Fan Coil FWM-/ 41
44 12 Υδραυλική απόδοση 12-1 Καμπύλη πτώσης πίεσης νερού Εξατμιστής - ψύξη 2 σωλήνων Μονάδες Fan Coil FWM-/
45 12 Υδραυλική απόδοση 12-2 Καμπύλη πτώσης πίεσης νερού Εξατμιστής - θέρμανση 2 σωλήνων 3 12 Μονάδες Fan Coil FWM-/ 43
46 12 Υδραυλική απόδοση 12-3 Καμπύλη πτώσης πίεσης νερού Εξατμιστής - θέρμανση 4 σωλήνων Μονάδες Fan Coil FWM-/
47 Daikin Europe N.V. Naamloze Vennootschap - Zandvoordestraat 300, B-8400 Oostende - Belgium BE RPR Oostende EEDEL17 06/17 Η Daikin Europe N.V. συμμετέχει στο Πρόγραμμα Πιστοποίησης Eurovent για Ψύκτες με ψυκτικό υγρό (LCP), Τοπικές κλιματιστικές μονάδες (AHU), Τοπικές Κλιματιστικές Μονάδες (Fan Coil, FCU) και Συστήματα Μεταβλητής Ροής Ψυκτικού Μέσου (VRF). Δείτε το ισχύον πιστοποιητικό online στην ιστοσελίδα ή χρησιμοποιώντας το: Το παρόν φυλλάδιο έχει συνταχθεί αποκλειστικά ως ενημερωτικό έντυπο και δεν συνιστά επουδενί προσφορά δεσμευτική για την Daikin Europe N.V. Η Daikin Europe N.V. συνέταξε το περιεχόμενο του παρόντος φυλλαδίου βάσει όλων των πληροφοριών που είχε στη διάθεσή της. Δεν παρέχεται καμία ρητή ή έμμεση εγγύηση σχετικά με την πληρότητα, την ακρίβεια, την αξιοπιστία ή την καταλληλότητα για συγκεκριμένο σκοπό του περιεχομένου του παρόντος καταλόγου και των προϊόντων (και υπηρεσιών) που παρουσιάζονται σε αυτόν. Οι προδιαγραφές μπορεί να τροποποιηθούν χωρίς προηγούμενη ειδοποίηση. Η Daikin Europe N.V. αποποιείται ρητά κάθε ευθύνη για τυχόν άμεσες ή έμμεσες ζημίες, με την ευρύτερη έννοια του όρου, που προκύπτουν από ή σχετίζονται με τη χρήση και/ή ερμηνεία του παρόντος φυλλαδίου. Το σύνολο του περιεχομένου του παρόντος αποτελεί πνευματική ιδιοκτησία της Daikin Europe N.V.
