1 ΒΑΜΒΑΚΑΣ VAMVACAS est Υλικά & Μηχανήματα Συσκευασίας Τροφίμων 1

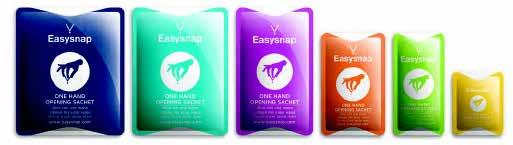

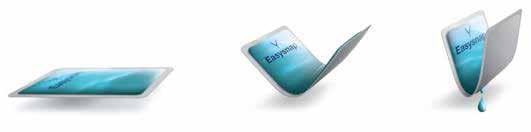

2 Η ΕΠΑΝΑΣΤΑΣΗ ΣΤΗ ΣΥΣΚΕΥΑΣΙΑ ΜΕΡΙΔΑΣ Ανοίγει μόνο «με το ένα χέρι» Αντικαθιστά τη συσκευασία 3 ή 4 πλευρικών ραφών. Έχει χωρητικότητα από 2 μέχρι και 30 ml υγρού, παχύρευστου ή κοκκώδους προϊόντος. Χάρη στο σύστημα ανοίγματος με το ένα χέρι, το EASYSNAP είναι ιδανικό για το άνοιγμα και τη διανομή υγρών, ρευστών και προϊόντων σε λεπτούς κόκκους, χωρίς να λερώνεται ο καταναλωτής. Άλλη μία αποκλειστική διάθεση από την ΒΑΜΒΑΚΑΣ Α.Ε. ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΤΟΥ EASYSNAP Έξυπνο, Εργονομικό, Eύκολο, Καθαρό άνοιγμα με το ένα χέρι. Ασφαλές! Ανοίγει μόνο με τσάκισμα σε γωνία μεγαλύτερη των 90 μοιρών Πολύ χαμηλό κόστος των υλικών συσκευασίας. Αδιαπερατότητα σε ποσοστό 100%, έτσι ώστε να επιτύχουμε διάρκεια ζωής μέχρι και 2 χρόνια. Δεν περικλείει αέρα (εκτός αν ο αέρας περικλείεται στο ίδιο το προϊόν),συνεπώς προσδίδει μεγαλύτερη διάρκεια ζωής από ότι τα συμβατικά σακουλάκια. Είναι ιδανικό για προωθητικές ενέργειες - και καινούργιες στρατηγικές marketing. Ανοίγει το δρόμο για συσκευασίες νέων προϊόντων. Με δυνατότητα προσαρμογής στις απαιτήσεις του πελάτη. >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> το κρατάτε το διπλώνετε και σερβίρεστε >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> Η ευελιξία της Easysnap είναι ιδανική για να αντικαταστήσει τη συσκευασία ατομικής μερίδας τύπου σωλήνα (για καφέ ή ζάχαρη), τα μικρά μπουκαλάκια και τα θερμοδιαμορφωμένα κουπάκια. ΜΕΓΕΘΗ ΣΥΣΚΕΥΑΣΙΑΣ >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> Βραβεία συσκευασίας: Packaging for Vending Machines Award 2012 Flexible Packaging Award Usa x100 mm 75x100 mm 60x100 mm 50x80 mm 40x80 mm 40x50 mm 18 / 30 ml 12 / 20 ml 8 / 12 ml 6 / 8 ml 2 / 5 ml 1,2 / 2,5 ml Worldstar Packaging Award 2009 ΟΙ ΜΗΧΑΝΕΣ ΜΑΣ ΚΑΙ ΤΑ ΣΑΚΟΥΛΑΚΙΑ EASYSNAP ΕΙΝΑΙ ΠΑΤΕΝΤΑΡΙΣΜΕΝΑ ΔΙΕΘΝΩΣ. Οι αριθμοί ευρεσιτεχνίας είναι: BO2006A000665; BO2006A000666;PCT / IB2007 /001285; WO 2008/ /A2 και WO 2009/ /A2. Oscar of Packaging 2008

3 ΠΕΡΙΕΧΟΜΕΝΑ Μηχανές συσκευασίας σε κενό αέρος. Επιτραπέζιες. Επιδαπέδιες. Επιδαπέδιες, διπλού θαλάμου. Ημιαυτόματες. 4, , 8-10 Μηχανές κάθετης συσκευασίας τροφίμων. Αυτόματες, τύπου VFFS (Vertical). Μηχανές θερμοσυγκολλητικές σκαφιδίων (Tray sealing) Χειροκίνητες, Ημιαυτόματες Ενσακιστικό για σακούλες τροφίμων. Χειροκίνητο / Αέρος. Δεξαμενή συρρίκνωσης ζεστού νερού. Ημιαυτόματη Δεξαμμενή ( ΒΟΥΤΑ ) Αυτόματες. Ημιαυτόματες μηχανές θερμοσυγκόλλησης φιλμ σε προδιαμορφωμένα σκαφίδια τροφίμων (Tray sealing). Με χρήση αδρανούς αερίου (M.A.P.) ή κενού αέρος (Vacuum) Θάλαμος συρρίκνωσης ζεστού νερού. Μηχανή απομάκρυνσης του νερού μετά τη συρρίκνωση. Αυτόματη. Κλιπαριστική μηχανή για σακούλες παντός είδους. Απλό κλείσιμο (πλαστικό - μεταλλικό clip) Αυτόματες μηχανές θερμοσυγκόλλησης φιλμ σε προδιαμορφωμένα σκαφίδια τροφίμων (Tray sealing). Με χρήση αδρανούς αερίου (M.A.P.) ή κενού αέρος (Vacuum). Μηχανές θερμοδιαμόρφωσης σκαφιδίων τροφίμων (Thermoforming). Για εύκαμπτα σκαφίδια. Με χρήση αδρανούς αερίου (M.A.P.) ή κενού αέρος (Vacuum) Κλειστικές μηχανές για διχτάκια. Για ομαδοποίηση προϊόντων. Τυλιχτικές μηχανές τροφίμων με μεμβράνη. Χειροκίνητο και Ημιαυτόματο τυλιχτικό μηχάνημα συσκευασίας τροφίμων Μηχανές θερμοδιαμόρφωσης σκαφιδίων τροφίμων (Thermoforming). Για εύκαμπτα ή άκαμπτα σκαφίδια. Με χρήση αδρανούς αερίου (M.A.P.) ή κενού αέρος (Vacuum). 38 Ημιαυτόματες τυλιχτικές μηχανές συσκευασίας τροφίμων. Aυτόματες τυλιχτικές μηχανές συσκευασίας τροφίμων Υλικά συσκευασίας τροφίμων. Για την καλύτερη και μακρότερη συντήρηση των τροφίμων. 39 Μηχανές οριζόντιας συσκευασίας τροφίμων. Ημιαυτόματες, τύπου HFFS (Flowpack). Αυτόματες, τύπου HFFS (Flowpack). Με χρήση αδρανούς αερίου (Μ.Α.Ρ.), Αυτόματες, τύπου HFFS (Flowpack) ,25 3

4 Μηχανές συσκευασίας σε κενό αέρος Επιτραπέζιες ΕΠΙΤΡΑΠΕΖΙΕΣ ΚΑΙ ΑΥΤΟΝΟΜΕΣ Οι θερμοσυγκολλητικές μηχανές σακουλών MVS προσφέρονται σε δύο τύπους. α. Απλές κενού, όπου αφαιρείται ο αέρας από το εσωτερικό της σακούλας και στη συνέχεια πραγματοποιείται η συγκόλληση (ξηροί καρποί - βιομηχανικά προϊόντα κτλ). β. Με προσθήκη αδρανούς αερίου, όπου μετά την αφαίρεση του ατμοσφαιρικού αέρα η σακούλα κενού πληρούται με αδρανές αέριο (π.χ. άζωτο, διοξείδιο του άνθρακα κτλ) για την αύξηση του χρόνου ζωής του συσκευαζόμενου τροφίμου και στη συνέχεια πραγματοποιείται συγκόλληση. Οι εντολές έναρξης / παύσης λειτουργίας και οι ρυθμίσεις των χρόνων των κύκλων εργασίας μαζί με τα ποσοστά του επιθυμητού κενού, δίδονται από τον ψηφιακό πίνακα χειρισμού με πλήκτρα αφής και δυνατότητα απομνημόνευσης μέχρι 9 προγραμμάτων. Είναι κατασκευασμένες από ανοξείδωτο χάλυβα AISI 304 και φέρουν καπάκι από διαφανές συνθετικό υλικό υψηλής αντοχής. Οι μπάρες συγκόλλησης και ξακρίσματος σακούλας είναι κατασκευασμένες από αλουμίνιο και φέρουν ασφάλεια προστασίας από υπερφόρτιση. Οι χρησιμοποιούμενες αντλίες κενού είναι αναγνωρισμένης αρίστης ποιότητας με κινητήρα μονοφασικό ή τριφασικό. Σε κάθε μηχανή υπάρχει ενσωματωμένος ηλεκτρονικός αισθητήρας κενού που είναι συνδεδεμένος με τον κεντρικό πίνακα χειρισμού - λειτουργίας και σύστημα ελέγχου ροής αέρος (SOFT AIR ) εκτός από την MVS 65. Συνοδεύονται με πλάκες πλήρωσης θαλάμου κενού από πολυαιθυλένιο HDPE. ΠΡΟΑΙΡΕΤΙΚΑ Προσθήκη θαλάμου για ρευστό περιεχόμενο συσκευασίας. Μπάρες συγκόλλησης με αντιστάσεις διαφορετικού πάχους. MVS31X MVS35X MVS41XP MVS45X MVS45XP Μοντέλο MVS31X MVS35X MVS41XP MVS45X / XP (1 μπάρα) MVS45X / XP (2 μπάρες) Παροχή ρεύματος [V/ph] 220/1 220/1 220/1 220/1 220/1 Αντλία κενού [m 3 ] 8 (BUSCH) 10 (BUSCH) 20 (BUSCH) 20 (BUSCH) 20 (BUSCH) Μπάρα συγκόλλησης Μπροστά Μπροστά Μπροστά +2 πλαϊνές Μπροστά 2 πλαϊνές Διαστάσεις μπάρας συγκόλλησης [mm] μπ. / 310 πλ Καπάκι Θόλος Θόλος Θόλος Θόλος Θόλος Soft - Air ΟΧΙ ΟΧΙ ΝΑΙ ΝΑΙ ΝΑΙ Διαστάσεις θαλάμου [mm] 326x240x152Y 326x240x178Y 738χ345χ100Υ 466χ456χ217Υ 466χ456χ217Υ Ακροφύσια για το αέριο σε κάθε μπάρα μπροστά, 1+1 πλάϊ Διαστάσεις μηχανής με ανοιχτό καπάκι [mm] 390x502x670Υ 390x640x635Y 835χ542χ704Υ 550χ645χ820Υ 550χ645χ820Υ Διαστάσεις μηχανής με κλειστό καπάκι [mm] 390χ502χ345Υ 390x640x330Y 835χ542χ450Υ 550χ645χ500Υ 550χ645χ500Υ Βάρος μηχανής (καθαρό/μικτό) [kg] 33/38 46/54 95/110 80/90 80/90 4

5 Μηχανές συσκευασίας σε κενό αέρος Επιδαπέδιες MVS45L XP MVS52XP MVS52DV XP MVS50 XP MVS65XP MVS45L X -XP (1 μπάρα) MVS45L X -XP (2 μπάρες) MVS52 Χ -XP MVS52DV XP MVS50X / XP (1 μπάρα) MVS50X / XP (2 μπάρες) MVS65X / XP 220/1 220/1 220/1 380/3 380/3 380/3 380/3 20 (BUSCH) 20 (BUSCH) 20 (BUSCH) 40/60/100 (BUSCH) 40/60 (BUSCH) 40/60 (BUSCH) 40/60/100 (BUSCH) Μπροστά 2 πλαϊνές 2 πλαϊνές 2 πλαϊνές 1 δεξιά πλαϊνή 2 πλαϊνές 2 πλαϊνές Θόλος Θόλος Θόλος Θόλος Θόλος Θόλος Θόλος ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ ΟΧΙ / ΝΑΙ 466x405x217Y 350x456x217Y 400χ532χ115Υ 400χ532χ115Υ 612,5χ518χ231Υ 562χ518χ231Υ 611χ670χ246Υ x680x1350Υ 550x680x1350Y 620χ785χ1330Υ 1280χ785χ1330Υ 765χ760χ1315Υ 765χ760χ1315Υ 820χ930χ1470Υ 550χ680χ1013Υ 550x680x1013Y 620χ785χ985Υ 1280χ785χ985Υ 765χ760χ1030Υ 765χ760χ1030Υ 820χ930χ1050Υ 101/ / / / /200 (40m 3 ) 199/214 (60m 3 ) 185/200 (40m 3 ) 199/214 (60m 3 ) 251/287 (60m 3 ) 5

6 Μηχανές συσκευασίας σε κενό αέρος Επιδαπέδιες διπλού θαλάμου Προαιρετικά: Κλίση για υγρά προϊόντα. Ηλεκτρονικός ογκομετρικός αισθητήρας. Μπάρα συγκόλλησης για διπλή ραφή. Ανταλλακτικά για standard συντήρηση. Δυνατότητα για τοποθέτηση εξωτερικής αντλίας. Κατασκευή από αλουμίνιο. Κατασκευασμένες από ανοξείδωτο χάλυβα AISI 304 MV60 SWING ALUM Παύση κύκλου κενού. Ξάκρισμα σακούλας. Μπάρα συγκόλλησης με δύο αντιστάσεις 3,5mm. Καπάκι με μεταλλικά στηρίγματα και κυκλικό παράθυρο από ΡΜΜΑ. Αισθητήρας για το χρόνο εκκένωσης. Πλάκες πλήρωσης από υψηλής πυκνότητας πολυαιθυλένιο (HDPE). Ψηφιακός πίνακας ελέγχου με δυνατότητα αποθήκευσης 10 προγραμμάτων. Πιστοποίηση της Ε.Κ. MV75 - MV85 SWING INOX Παύση κύκλου κενού. Ξάκρισμα σακούλας. Δύο μπάρες συγκόλλησης με δύο πλάκες συγκόλλησης. Σύστημα Soft-Air για τον έλεγχο της επιστροφής του αέρα. Αισθητήρας για το χρόνο εκκένωσης. Πλάκες από υψηλής πυκνότητας πολυαιθυλένιο (HDPE). Ψηφιακός πίνακας ελέγχου με δυνατότητα αποθήκευσης 10 προγραμμάτων. Πιστοποίηση της Ε.Κ. Μοντέλο MVS 60 SWING ALU. MVS 75 SWING INOX MVS 85 SWING INOX Παροχή ρεύματος [V] 400V / 50 Hz-3Φ 400V / 50 Hz-3Φ 400V / 50 Hz-3Φ Μέγιστη ισχύς [KW] 3,5 7 7 Αντλία κενού [m 3 ] 63m 3-3Φ (BUSCH) 160 m 3-3Φ (BUSCH) 300 m 3-3Φ (BUSCH) Λάδι αντλίας [Lt] 1 (Μοντέλο VG100) 5 (Μοντέλο VG100) 7 (Μοντέλο VG100) Μπάρες συγκόλλησης 2 x 2 Μπάρες / 4 Στηρίγματα σιλικόνης 2 Μπάρες / 4 Στηρίγματα σιλικόνης 2 Μπάρες / 4 Στηρίγματα σιλικόνης Διαστάσεις μπάρας συγκόλλησης [mm] Ωφέλιμες διαστάσεις θαλάμου [mm] 450 x 580 x x 750 x x 840 x 210 Ακροφύσια για το αέριο σε κάθε μπάρα Διαστάσεις μηχανής με ανοιχτό καπάκι [mm] 1060 x 889 x x 1210 x x 1290 x 1440 Διαστάσεις μηχανής με κλειστό καπάκι [mm] 1060 x 889 x x 1210 x x 1290 x 1110 Διαστάσεις μηχανής (συσκευασμένης)[mm] 1150 x 991 x x 1280 x x 1370 x 1400 Βάρος μηχανής (καθαρό / μεικτό) [Kg] 236 / / / 846 6

7 Μηχανές συσκευασίας σε κενό αέρος Ημιαυτόματες MV 50 SWING INOX / MV 95 SWING INOX Η νέα σειρά μηχανών κενού SWING LINE με κινητό καπάκι, έχει δημιουργηθεί και απευθύνεται σε βιομηχανικές εφαρμογές. Η ιδιαιτερότητα έγκειται στο παράλληλα μεταφερόμενο καπάκι που μας επιτρέπει την επίτευξη υψηλών ταχυτήτων συσκευασίας. Η στιβαρή κατασκευή του σκελετού της μηχανής σε Ανοξείδωτο Ατσάλι (AISI 304) εξασφαλίζει την μέγιστη αξιοπιστία, διαχρονικότητα και άριστη ποιότητα συσκευασίας. Όλες οι μηχανές της σειράς SWING LINE είναι κατασκευασμένες σύμφωνα με τα πρότυπα CE. Οι μηχανές διατίθονται με αναλογικό ογκομετρικό αισθητήρα που επιτρέπει μόνιμο έλεγχο του κενού και της τροποποιημένης ατμόσφαιρας (MAP) της συσκευασίας. Ο ηλεκτρονικός πίνακας ελέγχου χαμηλής τάσης, είναι εξοπλισμένος με 10 προγράμματα αποθήκευσης παραμέτρων συσκευασίας. Κατασκευή από ανοξείδωτο χάλυβα (AISI 304) Αυτόματη παύση κενού στο τέλος του κύκλου Κοπή ξακρίσματος σακουλών Ελεγχόμενη έκχυση επιστροφής ατμ. αέρα στον θάλαμο, με μηχανισμό soft-air. Διπλή Μπάρα συγκόλλησης με 2 πλάκες συγκόλλησης. Χρονικός Αισθητήρας κενού Δίσκοι μείωσης όγκου θαλάμου από ΡΕ υψηλής πυκνότητας Ψηφιακός πίνακας ελέγχου με 10 ρυθμιζόμενα προγράμματα λειτουργίας Πιστοποίηση CE Μοντέλο MV 50 SWING INOX MV 95 SWING INOX Παροχή ρεύματος [V] 400 / 50Hz/ 3F 400 / 50Hz/ 3F Ισχύς μέγιστη [kw] Αντλία κενού [m3/h] 100 (BUSCH) 300 (BUSCH) Αντλία Λιπαντικού [lt] 2 (Model VG100) 7 (Model VG100) Διάσταση μπάρας συγκόλλησης [mm] Μπάρες συγκόλλησης 2 2 «Χρηστικές» διαστάσεις επιφάνειας θαλάμου [mm] 620 x 500 x 240 ύψος 620 x 500 x 240 ύψος Ακροφύσια παροχής αερίου για κάθε μπάρα 4 4 Διαστάσεις μηχανής με ανοιχτό καπάκι [mm] x 900 x ύψος x 900 x ύψος Βάρος (καθαρό / μεικτό) [kg] 345 / / 371 7

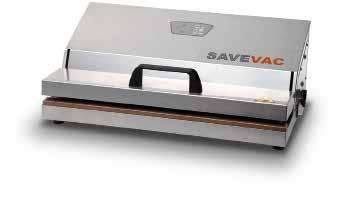

8 Μηχανές συσκευασίας Επιτραπέζιες H SAVEVAC είναι η νέα μηχανή εξωτερικού κενού της MINIPACK-TORRE και περιλαμβάνει τρία μοντέλα με διαφορετικές μπάρες συγκόλλησης, που απευθύνονται σε οικιακό καταναλωτικό κοινό. Οι SAVEVAC είναι κατασκευασμένες εξολοκλήρου από ανοξείδωτο ατσάλι και είναι εύκολες στη χρήση, καθώς λειτουργούν εξολοκλήρου με αυτόματο κύκλο. Είναι εύχρηστες, χάρη στις μικρές διαστάσεις τους, αλλά έχουν πολύ καλή απόδοση, χάρη στην ισχυρή αυτολιπαινόμενη αντλία τους. Οι μηχανές αυτές λειτουργούν μόνο με συγκεκριμένες σακούλες (σακούλες με ραβδώσεις). Οι SAVEVAC είναι υψηλής ποιότητας μηχανές κενού και είναι ιδανικές για ευρεία χρήση στον οικιακό τομέα. Οι μηχανές εξωτερικού κενού της Minipack Torre είναι κατασκευασμένες σύμφωνα με τους Ευρωπαϊκούς κανόνες. * Όπως όλες οι μηχανές αυτής της κατηγορίας,δεν κάνουν 100% vacuum. Μοντέλο 33 Inox 43 Inox 53 Inox Παροχή ρεύματος [V] 230 V-50Hz 230 V-50Hz 230 V-50Hz Μπάρα συγκόλλησης [mm] Ισχύς αναρρόφησης [Ipm] Διαστάσεις μηχανής [mm] 390/300/ /295/ /295/180 Βάρος μηχανής [kg] 6,

9 Ενσακιστικό για σακούλες τροφίμων Χειροκίνητο / Αέρος Διαστάσεις Προϊόντων [mm] Λεπτομέρειες σακούλας [mm] Ταχύτητα λειτουργίας Μοντέλο BL 14 ΒL19 Μέχρι 30 πακέτα / λεπτό Τύπος αέρα - Καθαρός και ξηρός Πίεση (Bar) - 6 Κατανάλωση (Nm 3 /h) Συναρμολόγηση σύνδεσης - G ¼ / ø 10 mm Βάρος (Κg) 45 κατά προσέγγιση 90 κατά προσέγγιση Ηλεκτρικό Ρεύμα 230 V, μονοφασικό, 50 Hz 230 V, 2 φασεις + γείωση, 50 Hz Εγκατεστημένη ισχύς 0,35 kw 10 A 0,1 kw 10 A Μέγιστο Μήκος Μέγιστο Πλάτος Μέγιστο Ύψος Μέγιστο μήκος Μέγιστο πλάτος Τύποι σακούλας Ενωμένες με ταινία Χειροκίνητο ενσακιστικό με απαίτηση μόνο ενός χειριστή. Η μηχανή ενσακίζει μέχρι 30 προϊόντα / λεπτό. Ο σχεδιασμός της και η εύκολη πρόσβαση κάνουν εύκολο τον καθαρισμό και την συντήρηση. Εύκολη πρόσβαση για τη συντήρηση. Στιβαρή, με υψηλή ποιότητα κατασκευής από υλικά εγκεκριμένα για τρόφιμα. Ελαφριά και εύκολη στη μετακίνηση. Ευπροσάρμοστη στις εφαρμογές. Τροφοδοσία ηλεκτρικού ρεύματος. CJ63 Για σακούλες Cryovac ενωμένες μεταξύ τους με ταινία. Διανέμει τις σακούλες τυλίγοντας τις ταινίες σε ένα καρούλι και τις ανοίγει με τη βοήθεια ενός ρεύματος αέρα που δημιουργείται από μια μονάδα ανεμιστήρων. Το τύλιγμα ελέγχεται από ένα φωτοκύτταρο και έχει ένα αυτόματο σύστημα κεντραρίσματος. Τα προϊόντα ωθούνται στην ανοιγμένη σακούλα από το χειριστή. Η μονάδα είναι εύκολη στη λειτουργία και οι σακούλες μπορούν να αλλάξουν γρήγορα. Είναι κατάλληλο για μικρές μερίδες κρέατος ή τυριού (που απευθύνονται κατευθείαν στον καταναλωτή). Όλα τα κρίσιμα μέρη είναι ανθεκτικά στο υγρό περιβάλλον που συναντάται συχνά σε θαλάμους παραγωγής και συσκευασίας τροφίμων. Σχεδιασμένη με γνώμονα την υγιεινή και την ασφάλεια, πληροί όλους τους κανόνες υγιεινής και καθαριότητας της ΕΚ Βάρος Προϊόντων (Κg) ~ 10 BL19Μ2 Ενσακιστική μηχανή Αυτή η μονάδα αποτελείται από το τραπέζι φόρτωσης του προϊόντος, τα πτερύγια φόρτωσης, τον πίνακα και τον μηχανισμό ανοίγματος της σακούλας (με αέρα) Venturi. Ολόκληρη η μονάδα είναι κατασκευασμένη από ανοξείδωτο χάλυβα. BL19 Διανομέας σακούλας Αυτή η μονάδα διανομής σακούλας στεγάζει το χαρτοκιβώτιο με τις ενωμένες με ταινία σακούλες και τον μηχανισμό τροφοδοσίας της σακούλας με φωτοκύτταρο. Όταν οι δύο μονάδες ενωθούν, σχηματίζεται μία πλήρης μονάδα ενσάκισης. Ένα πολύ σημαντικό χαρακτηριστικό του συστήματος είναι η ευκολία του διαχωρισμού ή της σύνδεσης των δύο μονάδων. Αυτό είναι ιδιαίτερα βολικό κατά την ενσάκιση μικρών παρτίδων που απαιτούν συχνές αλλαγές στο μέγεθος της σακούλας. Σε αυτή την περίπτωση, μπορούν να χρησιμοποιηθούν πολλές μονάδες διανομήςσακούλας από κοινού με μια μονάδα ενσάκισης, για να επιτυγχάνουμε τη γρήγορη αλλαγή από ένα μέγεθος σε άλλο χωρίς την ανάγκη να αφαιρεθούν οι υπάρχουσες σακούλες και να τοποθετηθεί το νέο μέγεθος. Γρήγορη αλλαγή των πτερυγίων για την ελαχιστοποίηση του χρόνου αλλαγής προϊόντος. Γρήγορη ρύθμιση του πλάτους της σακούλας. Ελάχιστοποιήση των υπολυμμάτων προιόντων (που εξασφαλίζει καλύτερα αποτελέσματα κατά τη συγκόλλησή της σακούλας.) Συσκευή ανοίγματος της σακούλας, που εξασφαλίζει το αποτελεσματικό άνοιγμά της. Ανοικτή περιοχή φόρτωσης προϊόντων για εύκολη οπτική επαφή και πρόσβαση. Ελαφριά και εύκολη στη μετακίνηση. 9

10 Μηχανές συσκευασίας σε κενό αέρος Ημιαυτόματες VS2X Η VS2-X είναι μία ημιαυτόματη μηχανή είναι η απάντηση για χαμηλές/μέτριες απαιτήσεις παραγωγής για συστήματα συσκευασίας συρρικνούμενης σακούλας. Είναι ειδικά κατασκευασμένη για τον καταναλωτή και μεσαίου μεγέθους συσκευασίες νωπού κρέατος, επεξεργασμένου κρέατος, τυριού και μιας γκάμας φρέσκων προιόντων. Ενσωματώνει πολλά νέα χαρακτηριστικά της τελευταίας τεχνολογίας συσκευασίας. Τα κύρια χαρακτηριστικά της μηχανής είναι ο ταινιόδρομος buffer, ο ταινιόδρομος θαλάμου, το καπάκι του θαλάμου κενού, τα μηχανοκίνητα ράουλα εξόδου, ο πίνακας ελέγχου και το ηλεκτρικό ντουλάπι. Η VS2X ελέγχεται από ένα PLC σύστημα το οποίο ελέγχει κάθε μέρος της μηχανής κατά τη διάρκεια της λειτουργίας της. Ενσωματώνει 5 προγράμματα που έχουν παραμέτρους που μπορούν να προσαρμοστούν για να ταιριάξουν σε ιδιαίτερες απαιτήσεις. Ο προγραμματισμός είναι πολύ απλός και γίνεται μέσω ενός πίνακα ελέγχου αφής και οθόνης LCD. Μοντέλο Πίεση [6bar] VS2X 0.6 MPa Κατανάλωση [Νm 3 /h] 1 Τύπος Σύνδεσης Εξάρτημα Σύνδεσης Εσωτερική αντλία κενού [m 3 /h] Εσωτερική αντλία booster [m 3 /h] Τύπος σύνδεσης Χωρητικότητα Θαλάμου [I] Διαστάσεις προιόντων: Μπάρες συγκόλλησης: Βάρος μηχανής: Λεπτομέρειες Λειτουργίας: *Η ταχύτητα είναι μετρημένη με βάση τις παρακάτω συνθήκες: Προκαθορισμένο κενό mbar, χρόνος συγκόλησησς 2500ms, χρόνος ψύξης 1500 ms, ταχύτητα ιμάντα μεταφοράς 600mm/s G ½ εξωτερικό σπείρωμα Ευέλικτος σωλήνας, 12.5mm εσωτερική διάμετρος G 2 εξωτερικό σπείρωμα με εσωτερική αντλία κενού /booste 172 λίτρα Μήκος κατά πλάτος συγκόλλησης: 920 mm max Μήκος κατά μήκους συγκόλλησης: 500 mm max Ύψος: 180 mm max Βάρος : 30kg max συνολικά ανά ταινιόδρομο Μήκος κατά πλάτους: 920 mm Μήκος κατά μήκους: 550 mm Ύψος: 20/40/65 mm (ενσωματωμένη και αυτόματη προσαρμογή) Απόσταση μεταξύ των μπάρων συγκόλλησης: 520mm Με διάδρομο buffer, εσωτερική αντλία κενού: 750 kg Με διάδρομο buffer, booster αντλία κενού: 700 kg Χωρίς διάδρομο buffer, με εσωτερική αντλία κενού: 650 kg Χωρίς διάδρομο buffer, χωρίς εσωτερική αντλία κενού: 460 kg Εσωτερική αντλία κενού *Ταχύτητα έως max 1.8 κύκλους/λεπτό : 250m 3 /h Εξωτερική αντλία κενού *Ταχύτητα έως max 2.2 κύκλους/λεπτο: 300 m 3 /h *Ταχύτητα έως max 2.3 κύκλους/λεπτο: 400 m 3 /h *Ταχύτητα έως max 2.5 κύκλους/λεπτο: 630 m 3 /h Ακριβής θέση προιόντος (+/- 5mm) επό ένα σύστημα συγχρονισμένου ιμάντα μεταφοράς Βελτιωμένη απόδοση συσκευασίας και προστασία προιόντος από το Σύστημα Ultravac και το Σύστημα ελέγχου κενού (VCS) Μείωση κόστους εργασίας χάρη στον ταινιόδρομο buffer Αυτόματος οδηγός λαιμού σακούλας για την μεταφορά λείων προιόντων από το buffer στον ταινιόδρομο θαλάμου Αυξημένος χρόνος λειτουργίας χάρη στο packformance insight (προαιρετικά) Βελτιωμένη ευελιξία συσκευασίας μέσω της επιλογής σχεδιασμού της μπάρας συγκόλησης (κατά πλάτος ραφή, παράλληλη ραφή,l-seal, U-SEAL Μείωση κόστους λειτουργίας, μιας και δεν υπάρχη ανάγη νερού για την ψύξη της μπάρας συγκόλησης χάρη στο σύστημα Ultraseal Αυτόματη λειτουργία οικονομίας όταν η μηχανή δεν χρησιμοποιείται για ένα χρονικό διάστημα Αυτόματη μεταφορά προιόντος για ελάχιστη χειροκίνητη λειτουργία Τελικό σύστημα κοπής λαιμού σακούλας Πρόβλεψη ώστε να να μπορεί να συνδέεται με μία εξωτερική κεντρική αντλία κενού για την επίτευξη υψηλότερης απόδοσης συσκευασίας (έως 2,5 κύκλους/λεπτό) Ηλεκτρικό σύστημα για να μπορεί να σταματάει και να ξεκινάει η εξωτερική αντλία κενού απομακρυσμένα, μειώνοντας τον χρόνο έναρξης Cryovac Ultraseal System Συστημα ελέγχου κενού (VCS) με μόνιμο επίπεδο ελέγχου κενού για μεγαλύτερη διάρκεια ζωής προιόντος Εύκολος καθαρισμός μηχανής Απλή και στιβαρή κατασκευή υψηλής ποιότητας από ανοξείδωτο ατσάλι Όλες οι περιοχές τις μηχανής είναι εύκολα προσβάσιμες για εύκολο καθαρισμό Ο ταινιόδρομος θαλάμου μπορεί εύκολα να αποσπαστεί για καθαρισμό Ultravac για καλύτερη όψη συσκευασίας Τρία διαφορετικά ύψη μπάρας συσγκόλησης 20/40/65 mm για καλύτερη παρουσίαση προιόντος 10

11 Μηχανές συσκευασίας σε κενό αέρος Ημιαυτόματες Μοντέλο VS9X VS9X Η VS9-X μηχανή συσκευασίας είναι η απάντηση για τις απαιτήσεις μεσαίας παραγωγής συστημάτων συσκευασίας σακούλων συρρίκνωσης. Είναι ειδικά σχεδιασμένη για καταναλωτές και μεσαίου μεγέθους συσκευασίες νωπού κρέατος, επεξεργασμένου κρέατος, τυριού, και μιας γκάμας άλλων στέρεων φρέσκων είδων διατροφής. Ενσωματώνει πολλά νέα στοιχεία της τελευταίας τεχνολογίας στη συσκευασία κενού. Τα κεντρικά μέρη της μηχανής είναι ο Διάδρομος Τροφοδοσίας (επίσης διαθέσιμος σαν έκδοση ενσωματωμένου buffer διαδρόμου τροφοδοσίας), οι Συσκευές Προαφαίρεσης (προαιρετικό), το Καπάκι Θαλάμου Κενού, τα Ηλεκτρικά Ντουλάπια, ο Πίνακας Ελέγχου και ο Διάδρομος Εξόδου. Η VS9-X μηχανή συσκευασίας είναι η απάντηση για τις απαιτήσεις μεσαίας παραγωγής συστημάτων συσκευασίας σακούλων συρρίκνωσης. Είναι ειδικά σχεδιασμένη για καταναλωτές και μεσαίου μεγέθους συσκευασίες νωπού κρέατος, επεξεργασμένου κρέατος, τυριού, και μιας γκάμας άλλων στέρεων φρέσκων είδων διατροφής. Ενσωματώνει πολλά νέα στοιχεία της τελευταίας τεχνολογίας στη συσκευασία κενού. Τα κεντρικά μέρη της μηχανής είναι ο Διάδρομος Τροφοδοσίας (επίσης διαθέσιμος σαν έκδοση ενσωματωμένου buffer διαδρόμου τροφοδοσίας), οι Συσκευές Προαφαίρεσης (προαιρετικό), το Καπάκι Θαλάμου Κενού, τα Ηλεκτρικά Ντουλάπια, ο Πίνακας Ελέγχου και ο Διάδρομος Εξόδου. Βελτιωμένη απόδοση παραγωγής από την αύξηση μήκους της μπάρας συγκόλλησσης, που επιτρέπει περισσότερες συσκευασίες ανά κύκλο, βελτίωση της ταχύτητας του κύκλου, και υψηλής απόδοσης κενό χάρη στην ενσωματωμένη αντλία υπερσυμπιεστή κενού με ελεγχόμενη ταχύτητα Αυξημένος χρόνος λειτουργίας της μηχανής χάρη στην παρακολούθηση των επιδόσεων μέσω του PakFormance Insight (προαιρετικό Μείωση κόστους εργασίας και ολοκλήρωση της γραμμής χάρη στον διάδρομο τροφοδοσίας σε έκδοση buffer 400 mm άνοιγμα ενεργοποίησης θαλάμου που επιτρέπει την ελέυθερη πρόσβαση γύρω από την μηχανή Μείωση κόστους λειτουργίας, αφού δεν χρειάζεται καθόλου νερό για την ψύξη της μπάρας συγκόλλησης, χάρη στο UltraSeal σύστημα συγκόλλησης Ηλεκτρική διασύνδεση για το ξεκίνημα και το σταμάτημα της αντλίας κενού από μακρυά Αυτόματη λειτουργία εξοικονόμησης ενέργειας όταν η μηχανή δεν χρησιμοποιείται για κάποιο διάστημα Ενσωματωμένο σύστημα κοπής λαιμού σακούλας για απαλή μεταφορά προϊόντος Μπορεί εύκολα να ενσωματωθεί αντίθετα ή παράλληλα με τον εξοπλισμό για ελάχιστη χειροκίνητη λειτουργία UltraSeal σύστημα συγκόλλησης ελεγχόμενο από μικροεπεξεργαστή, που παρέχει βελτιωμένη και ελεγχόμενη απόδοση συγκόλλησης Υψηλό Σύστημα Ελέγχου Κενού (VCS) με μόνιμο έλεγχο κενού για μεγαλύτερη διάρκεια ζωής Ανοξείδωτος χάλυβας και κατασκευή επιφάνειας από αλουμίνιο με τεχνικό καθαρισμό και στέγνωμα θαλάμου Όλες οι περιοχές είναι εύκολα προσβάσιμες για επιθεώρηση και καθαρισμό. Κινητήρες και κιβώτια με IP66 πλήρως πλενόμενα Όλοι οι διάδρομοι μπορούν εύκολα να αφαιρεθούν για επιθεώρηση και καθαρισμό Όλα τα χαρακτηριστικά συμβάλλουν στον εύκολο καθαρισμό της μηχανής Ultravac για εφαρμοστή, ενισχυμένη εμφάνιση συσκευασίας 2 διαφορετικά ύψη μπαρών συγκόλλησης 30/65 mm για καλύτερη εμφάνιση του προϊόντος Πίεση [bar] 6 Κατανάλωση [Νm 3 /h] 15 Εξάρτημα Σύνδεσης Διάμετρος σωλήνα τροφ ο δ ο σ ί α ς Τύ π ο ς α έ ρ α Κ ε ν τ ρ ι κ ή α ν τ λ ί α κ ε ν ο ύ [m 3 /h] Αν τ λ ί α Κ ε ν ο ύ b o o s t e r [m 3 /h] Τύπος σύνδεσης Χωρητικότητα Θαλάμου [I] Διαστάσεις προιόντων: Μπάρες συγκόλλησης: Βάρος μηχανής [kg] Λεπτομέρειες Λειτουργίας: Ευέλικτος σωλήνας, 12.5 mm εσωτερική διάμετρος 14 mm Class Class όταν χρησιμοποιούνται εστέρες λαδιού. Class όταν ο εξοπλισμός χρησιμοποείται κάτω από τους 5 βαθμούς κελσίου. Μήκος 680mm max. Ύψος 190mm max G 3 εξωτερική 245 λίτρα Μήκος 1200 mm. Ύψος 300mm (standard), ενσωματωμένο 65mm (γρήγορη-αλλαγή). Απόσταση μεταξύ των μπαρών συγκόλλησης 700mm kg κατά προσέγγιση Εξωτερική αντλία κενού Ταχύτητα έως max 3 κύκλους/λεπτο: 630 m 3 /h (προαιρετικά 1000m 3 /h ανάλογα με τον σχεδιασμό και τις ρυθμίσεις της μηχανής) 11

12 Δεξαμενή συρρίκνωσης ζεστού νερού DT 60 Η μηχανή συρρίκνωσης σακούλας τύπου Henkelman DP 60 αποτελείται από δεξαμένη χωρητικότητας 60 κιλών με δυνατότητα θέρμανσης του νερού στους 92 oc. Η σακούλα με το ήδη συσκευασμένο προιόν σε vacuum χρειάζεται να βυθιστεί στο ζεστό νερό για λίγα δευτερόλεπτα για να συρρικνωθεί και να επιτευχθεί το βέλτιστο εμφανησιακό αποτέλεσμα. Η λειτουργία του μηχανήματος και η θερμοκρασία ελέγχεται από ειδικό πίνακα χειρισμού πάνω στο μηχάνημα. Χωρητικότητα δεξαμενής: 60 kg Μέγιστες διαστάσεις προιόντος(mm): Μήκος 500 Πλάτος 600 Ύψος 220 Δυνατότητα θέρμανσης του νερού έως 92 oc Χρόνος για θέρμανση του νερού: λεπτά Εγκατεστημένη ισχύς: 9,0 kw Μπίλιες στο εσωτερικό του μηχανήματος για την αποφυγή της εξάτμισης Μοντέλο Διαστάσεις Δεξαμενής (Μ χ Π χ Υ) Διαστάσεις μηχανήs (Μ χ Π χ Υ) DT χ 600 χ 220 mm 740 x 770 x 1055 mm Kύκλος Λειτουργίας 3 έως 5 κύκλους ανά λεπτό Ηλεκτρικά στοιχεία 400 V. 3φασικό 50Hz 12

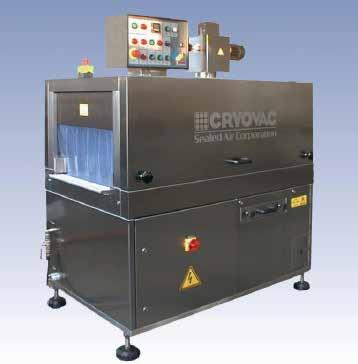

13 Θάλαμος συρρίκνωσης ζεστού νερού ST Σχεδιασμένος για χρήση με την πλήρη σειρά της σακούλας συρρίκνωσης. Η μηχανή αποτελείται από ένα διάδρομο ο οποίος μεταφέρει τις συσκευασίες μέσω ενός ψεκαστήρα ζεστού νερού που είναι εσώκλειστος σε ένα θάλαμο. Η θερμοκρασία του νερού ρυθμίζεται από μία ηλεκτρονική μονάδα ελέγχου που εξασφαλίζει ότι επιτυγχάνεται συνεπής συρρίκνωση και εμφάνιση του πακέτου. Όλες οι λειτουργίες είναι αυτόματες και η μηχανή δεν απαιτεί την επέμβαση χειριστών εκτός από το άνοιγμα και το κλείσιμο. Δύο εκδόσεις της μηχανής είναι διαθέσιμες: με θέρμανση με τη βοήθεια ηλεκτρικών στοιχείων εμβάπτισης ή από ένα κλειστό κύκλωμα ατμού. Εκτενής μόνωση χρησιμοποιείται για να ελαχιστοποιήσει τη θερμοκρασία της εξωτερικής επιφάνειας και να αποτρέψει την υπερβολική απώλεια θερμότητας. Η κατασκευή είναι απλή και στιβαρή. Όλα τα κρίσιμα μέρη είναι ανθεκτικά σε διαβρωτικό περιβάλλον που συναντάται συχνά σε χώρους παραγωγής και συσκευασίας τροφίμων. Είναι εύκολη στη χρήση και την καθαριότητα, απλή στη συντήρηση με τη δυνατότητα να αφαιρεθούν τα πλευρικά προστατευτικά. Συμφωνεί με τη σχετική ευρωπαϊκή νομοθεσία για την ασφάλεια και την υγιεινή. Μοντέλο Ταχύτητα λειτουργίας ST Μεταβλητή από m/min μέσω μηχανικού κιβωτίου ή μετατροπέα συχνότητας Αριθμός χειριστών 1 Επίπεδο θορύβου Νερό 71 DB (Α) Πίεση : 2 bar min - 6 bar max. Συναρμολόγηση σύνδεσης: Συναρμολόγηση μανικών ½ (13 mm) Θερμοκρασία : Μέχρι 95 C Όγκος δεξαμενής : 120 l Σύνδεση αγωγών : 1 ½ θηλυκό Θερμοκρασία συρρίκνωσης μέχρι 95 C Διαστάσεις Προϊόντων (mm) Χρόνος θέρμανσης Βάρος (Κg) Ηλεκτρικό Ρεύμα Εγκατεστημένη ισχύς Μέγιστο Μήκος Μέγιστο Πλάτος Μέγιστο Ύψος 9 min. περίπου. ~520 kg Με άδεια δεξαμενή νερού ~620 kg Με γεμάτη δεξαμενή νερού 400 V, Tριφασικό, 50 Hz 52 ή 78 kw 125 A δράση με καθυστέρηση Απεριόριστο Δεν απαιτούνται χειριστές Συνεχής λειτουργία. Ηλεκτρονικός έλεγχος θερμοκρασίας. Έλεγχος χαμηλής θερμοκρασίας - αποτρέπει τη χρήση της μηχανής έως ότου το νερό είναι στη σωστή θερμοκρασία λειτουργίας. Κάθετος αγωγός υδρατμού - καθιστά την εγκατάσταση ευκολότερη. Λυχνία συναγερμού ώς ένδειξη βλάβης του κινητήρα του διαδρόμου ή του ανεμιστήρα - δίνει έγκαιρη ειδοποίηση. Πλήρως αυτόματος έλεγχος της στάθμης του νερού Βαλβίδες για τη ρύθμιση της ροής του νερού μέσω των ράβδων ψεκασμού. Διάδρομος μεταβλητής ταχύτητας, κατ επιλογή. Παράγεται σε 2 εκδόσεις, ηλεκτρική θέρμανση και θέρμανση ατμού. Ηλεκτρική έκδοση διαθέσιμη με διαφορετική ισχύ θέρμανσης από 52 kw έως 78 kw. Καλή θερμική μόνωση, π.χ. 6 κουρτίνες για τη μόνωση της περιοχής ψεκασμού ζεστού νερού. 13

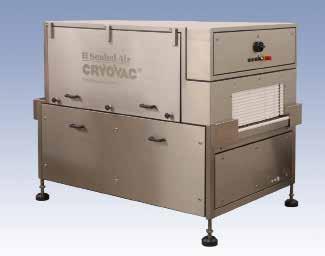

14 Μηχανή απομάκρυνσης του νερού μετά τη συρρίκνωση Αυτόματη WR Η μηχανή για την απομάκρυνση του νερού, σχεδιάστηκε για να καλύπτει εφαρμογές στους τομείς του νωπού κρέατος, των αλλαντικών και των τυροκομικών προϊόντων. Η μονάδα αυτή επιτυγχάνει την απομάκρυνση του νερού από τις συσκευασίες μετά τη συρρίκνωση. Λειτουργεί πλήρως αυτόματα και ενσωματώνεται εύκολα σε ήδη υπάρχουσες γραμμές συσκευασίας. Τα εξαρτήματα που φυσούν τον αέρα, ακολουθούν το περίγραμμα του προϊόντος για να εξασφαλίσουν ότι όλα τα μέρη της συσκευασίας έχουν στεγνώσει. Ο αέρας τροφοδοτείται από έναν ανεμιστήρα που βρίσκεται στη βάση της μηχανής. Η ταχύτητα του διαδρόμου ρυθμίζεται από έναν ηλεκτρικό ελεγκτή. Το άνω μέρος της μηχανής πλένεται άφοβα. Το κάτω μέρος της μηχανής διαθέτει ηχομόνωση για τους ανεμιστήρες. Όλα τα κρίσιμα μέρη της μηχανής είναι ανθεκτικά στη διάβρωση. Σχεδιασμένη με την ασφάλεια και την υγιεινή στο μυαλό, είναι εύκολη στη χρήση και την καθαριότητα, απλή στη συντήρηση και συμφωνεί με τη σχετική ευρωπαϊκή νομοθεσία για την ασφάλεια και την υγιεινή. Μοντέλο WR Διαστάσεις Μηχανής [MxπxY] [mm] 2015x1100(2568)x1615 Βάρος με 1 ανεμιστήρα [kg] 700 Βάρος με 2 ανεμιστήρες [kg] 900 Αναλώσιμα Πεπιεσμένος Αέρας Τύ π ο ς α έ ρ α Πίεση [bar] Κ α τ α ν ά λ ω σ η Συναρμολόγηση σύνδεσης Νερό Σύνδεση σωλήνα Ηλεκτρικό Ρεύμα Τά σ η Α ρ ι θ μ ό ς φ ά σ ε ω ν Σ υ χ ν ό τ η τ α Κατανάλωση ενέργειας ανά ώρα περίπου 20 kwh, ανάλογα με την εφαρμογή ( μ έ σ ο ς ό ρ ο ς ) Κατανάλωση ενέργειας ανά ώρα Προστασία ρεύματος Ανεμιστήρες Δυναμικότητα ανεμιστήρα 8.5 kw Δυναμικότητα ανεμιστήρα 12.5 kw Δυναμικότητα ανεμιστήρα 2 x 8.5 kw Καθαρός και ξηρός m³/h ½ συναρμολόγηση ελαστικών σωλήνων(12.5 mm) 14 ø V V +/- 10 % 3 + γείωση 50 / 60 Hz περίπου 20 kwh, ανάλογα με την εφαρμογή (μέσος όρος) 0.55 kw + δυναμικότητα ανεμιστήρα 32 A για έναν ανεμιστήρα 8.5 kw 40 A για έναν ανεμιστήρα 12.5 kw 0 A - 63 A max. για δύο ανεμιστήρες (8.5 kw ο καθένας) 815 m3/h 1015 m3/h 1630 m3/h Αυτόματη μηχανή για την απομάκρυνση του νερού. Τα άνω ακροφύσια για τον αέρα αυτό-ρυθμίζονται και ακολουθούν το περίγραμμα του προϊόντος. Ο ανεμιστήρας διατίθεται σε δύο εκδόσεις: 8.5 kw και 12.5 kw. Πλένεται άφοβα. Το πλαίσιο που καλύπτει τον ανεμιστήρα είναι αεροστεγές, με στόχο την προστασία του ανεμιστήρα και την καλύτερη ηχομόνωση. Διάδρομος μεταβλητής ταχύτητας. Σύστημα ελέγχου ασφαλείας 1ης κατηγορίας. Ο σχεδιασμός της διευκολύνει τον καθαρισμό της. Εύκολη πρόσβαση για τη συντήρηση. Στιβαρή, με υψηλή ποιότητα κατασκευής, από υλικά εγκεκριμένα για τρόφιμα.

15 Κλιπαριστική μηχανή για σακούλες παντός είδους Απλό κλείσιμο (πλαστικό - μεταλλικό clip) 355 AL Απλή στην κατασκευή και τη λειτουργία, αξιόπιστη και γρήγορη. Για το κλείσιμο σακούλας με clip από αλουμίνιο πλάτους 5 mm, και πάχους 0,6 mm. Αυτονομία κάθε μπομπίνας: clips. Τοποθέτηση ανάγλυφης ημερομηνίας στο κέντρο κάθε clip. Χαμηλό κόστος αναλωσίμου. Λειτουργία με πεπιεσμένο αέρα. Κατανάλωση αέρα: 2,5 λίτρα / κύκλο στις 6 ATM. Μηχανική ταχύτητα: 30 κύκλοι / λεπτό. Προαιρετικά: Έκδοση inox 357AL Απλή στην κατασκευή και τη λειτουργία, αξιόπιστη και γρήγορη. Για το κλείσιμο σακούλας με clip από αλουμίνιο πλάτους 7 mm, και πάχους 0,6 mm. Αυτονομία κάθε μπομπίνας: clips. Τοποθέτηση ανάγλυφης ημερομηνίας σε δύο σειρές σε κάθε clip. Χαμηλό κόστος αναλωσίμου. Λειτουργία με πεπιεσμένο αέρα. Κατανάλωση αέρα: 2,5 λίτρα / κύκλο στις 6 ATM. Μηχανική ταχύτητα: 30 κύκλοι / λεπτό. 408 PL Απλή στην κατασκευή και τη λειτουργία, αξιόπιστη και γρήγορη. Για το κλείσιμο σακούλας με πλαστικό clip πλάτους 8 mm, με δύο μεταλλικά σύρματα (διαμέτρου 0,6 ή 0,8 mm) στις άκρες του. Μήκος μπομπίνας: 500 μέτρα. Αυτονομία κάθε μπομπίνας: clips. Λειτουργία με πεπιεσμένο αέρα. Κατανάλωση αέρα: 2,5 λίτρα / κύκλο στις 6 ATM. Μηχανική ταχύτητα: 30 κύκλοι / λεπτό. Προαιρετικά: Δυνατότητα εκτύπωσης ημερομηνίας 355 AL 357 AL CLIP 408 PL CLIP 408 DP CLIP 408 INK CLIP 408 THP CLIP 508 PL CLIP 508 DP CLIP 508 INK CLIP 508THP ΚΟΥΛΟΥΡΑ (Χειροκίνητη μηχανή τοποθέτησης clip αλουμινίου. Μήκος 35 mm, ύψος 5 mm. Ανάγλυφη εκτύπωση ημερομηνίας) (Χειροκίνητη μηχανή τοποθέτησης clip αλουμινίου. Μήκος 35 mm, ύψος 7 mm. Ανάγλυφη εκτύπωση ημερομηνίας) (Χειροκίνητη μηχανή τοποθέτησης πλαστικού clip. Μήκος 40 mm, ύψος 8 mm. Χωρίς εκτυπωτή ημερομηνίας) (Χειροκίνητη μηχανή τοποθέτησης πλαστικού clip. Μήκος 40 mm, ύψος 8 mm. Ανάγλυφη εκτύπωση ημερομηνίας. Μία σειρά εκτύπωσης) (Χειροκίνητη μηχανή τοποθέτησης πλαστικού clip. Μήκος 40 mm, ύψος 8 mm. Εκτύπωση ημερομηνίας με μελάνι. Μία σειρά εκτύπωσης) Χειροκίνητη μηχανή τοποθέτησης πλαστικού clip. Μήκος 40 mm, ύψος 8 mm. Θερμικός εκτυπωτής για την ημερομηνία. Μία ή δύο σειρές εκτύπωσης) (Χειροκίνητη μηχανή τοποθέτησης πλαστικού clip. Μήκος 50 mm, ύψος 8mm. Χωρίς εκτυπωτή ημερομηνίας) (Χειροκίνητη μηχανή τοποθέτησης πλαστικού clip. Μήκος 50 mm, ύψος 8 mm. Ανάγλυφη εκτύπωση ημερομηνίας. Μία σειρά εκτύπωσης) Χειροκίνητη μηχανή τοποθέτησης πλαστικού clip. Μήκος 50 mm, ύψος 8 mm. Εκτύπωση ημερομηνίας με μελάνι. Μία σειρά εκτύπωσης) (Χειροκίνητη μηχανή τοποθέτησης πλαστικού clip. Μήκος 50 mm, ύψος 8 mm. Θερμικός εκτυπωτής για την ημερομηνία. Μία ή δύο σειρές εκτύπωσης) ΤΣΕΡΚΙ 0.6 x 600 ΜΕΤΡΑ ΚΟΥΛΟΥΡΑ ΤΣΕΡΚΙ 0.7 x 500 ΜΕΤΡΑ 15

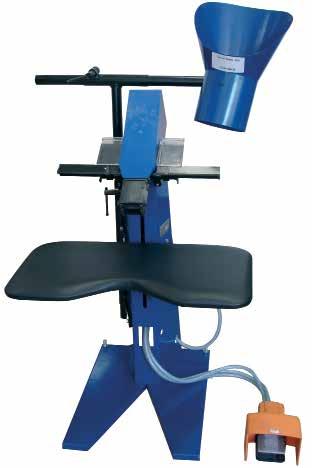

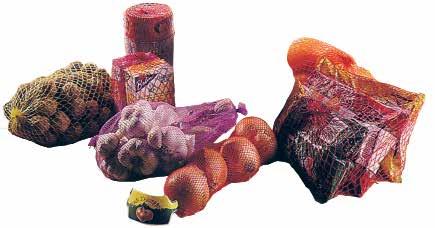

16 Κλειστικές μηχανές για διχτάκια Για ομαδοποίηση προϊόντων FT 12 Σε βάση με αεροκίνητο πεντάλ FT12 Η κεφαλή της συρραφής είναι τοποθετημένη υπό γωνία 30 ο. Ρυθμίζεται σε διάφορα ύψη από το τραπέζι ανάλογα με τις ανάγκες της συσκευασίας. Έχει δυνατότητα ρύθμισης του σφιξίματος της αγκράφας. Η ικανότητα περιεκτικότητας του γεμιστήρα είναι 2 x 740 αγκράφες. Το βάρος της μηχανής είναι 38 κιλά. Η παραγωγή της FT 12 με μηχανικό πεντάλ είναι κατά εκτίμηση δίχτυα την ώρα. Η παραγωγή της FT 12 με αέρα είναι κατά εκτίμηση δίκτυα την ώρα. Η απαιτούμενη πίεση κατά την λειτουργία είναι 5 Bar. Η κατανάλωση αέρα είναι 0,45 Νl / κύκλο στα 6 Bar. Οι μηχανές χρησιμοποιούν αποκλειστικά αγκράφες τύπου FT 12. Για κάθε δέμα οι μηχανές FΤ12 χρησιμοποιούν 2 αγκράφες ενώ ταυτόχρονα κόβουν το δίχτυ. Χοάνες διχτυών διατίθενται σε διάφορα μεγέθη και πωλούνται χωριστά. FT 12 Σε βάση με μηχανικό πεντάλ ΑΓΚΡΑΦΑ FT 12 ΧΟΑΝΕΣ ΣΕ ΔΙΑΦΟΡΑ ΜΕΓΕΘΗ 16

17 Τυλιχτικές μηχανές τροφίμων με μεμβράνη Ημιαυτόματο τυλιχτικό μηχάνημα συσκευασίας τροφίμων MINISTRETCH Για μεμβράνη τροφίμων πάχους 8-40 μικρά. Διαθέτει : Πλαίσιο και μέρη από ανοξείδωτο ατσάλι και αντιοξειδωτικά υλικά, υγιεινό και εύκολο στο καθάρισμα. Ρυθμιζόμενη τάνυση του φιλμ και από τις 4 πλευρές εξασφαλίζοντας τέλεια συσκευασία. Μετρητή συσκευασιών. Ρυθμιζόμενη θερμοκρασία της επιφάνειας συγκόλλησης. Ρύθμιση του φιλμ για τα μικρού μεγέθους προϊόντα. Ρυθμιζόμενο, θερμαινόμενο σύρμα για την κοπή του φιλμ. Μηχανισμό ασφαλείας για την παύση λειτουργίας της μηχανής σε περίπτωση μπλοκαρίσματος του φιλμ και μηχανισμό επαναφοράς του κύκλου λειτουργίας. Προαιρετικά: Βάση από ανοξείδωτο ατσάλι. Χειροκίνητη μηχανή συσκευασίας για μεγαλύτερα σκαφίδια. Τάση Τροφοδοσίας [V] Διαστάσεις σκαφιδίων [mm] Πλάτος Φιλμ [mm] Διάμετρος Φιλμ [mm] 220V 50Hz 1φάση 100V 60Hz 1φάση 115V 60Hz 1φάση Μοντέλο STANDARD ΕΚΔΟΣΗ ΕΚΔΟΣΗ BIG STD STD STD STD STD STD Εγκατεστημένη Ισχύς [W] Eλάχιστη Μέγιστη Τύπος φιλμ Eλάχιστη Μέγιστη 130x90x10 270x200x145 LLDPE / PE / PVC / PVC τροφίμων x175x10 200x135x10 290x220x Πάχος Φιλμ 8-40 μ 8-40 μ Eλάχιστη Μέγιστη Φ 90 Φ 200 Φ 90 Φ 200 Διαστάσεις Μηχανής [mm] 710x800x x800x515 Καθαρό Βάρος [Κg] 63,5 63,5 Χειροκίνητο τυλιχτικό μηχάνημα συσκευασίας τροφίμων Πλεονεκτήματα: 1. Σχεδιασμένη με ασφάλεια: Κανένα εκτεθειμένο σύστημα κοπής αναλωσίμου. Αποτρέπει το τραυματισμό του χειριστή. Καμία εκπομπή καπνού κατά τη κοπή. Απλή σχεδίαση περιτυλίγματος. 2. Ελάχιστη εξάσκηση χειριστή: Η αλλαγή του χειριστή δεν έχει επιπτώσεις στην αποδοτικότητα της μηχανής. Δεν χρειάζεται επιπλέον κινήσεις και ειδική φυσική κατάσταση του χειριστή. 3. Αποταμίευση ενέργειας και αναλωσίμου: Τύλιγμα 8μ, φιλμ τάνυσης. Επιτυγχάνει αξιοπρόσεκτη εξοικονόμηση ενέργειας. 4. Ευελεξία: Εύκολη ρύθμιση και συντήρηση. Ρυθμιζόμενη τάνυση του φιλμ. 5. Ταχύτητα: Τυλίγει έως 12 τεμάχια το λεπτό. 6. Διαστάσες: Μόνο 710 x 800 x 515 (h) mm. 7. Αναλώσιμα που χρησιμοποιούνται: LLDPE, PE, PVC. Πάχος: 8-40 μ. 8. Τρία εύκολα στάδια: Θέση στοιχείου στο σημείο συγκόλλησης. Κατέβασμα χειρολαβής. Αφαίρεση του συσκευασμένου σκαφιδίου. Μοντέλο 500 WD Μέγ. πλάτος φιλμ [mm] 500 Πλάτος συγκόλλησης [mm] - Watts 210 Βάρος [kg] 9,5 ΜΕ 500 WD Επιτραπέζια τυλιχτική μεμβράνης.δέχεται ρολό φίλμ πλάτους μέχρι 480 mm. Κατασκευασμένη εξ ολοκλήρου από ανοξείδωτο χάλυβα. Επιφάνεια τεφλόν 385x125mm. 17

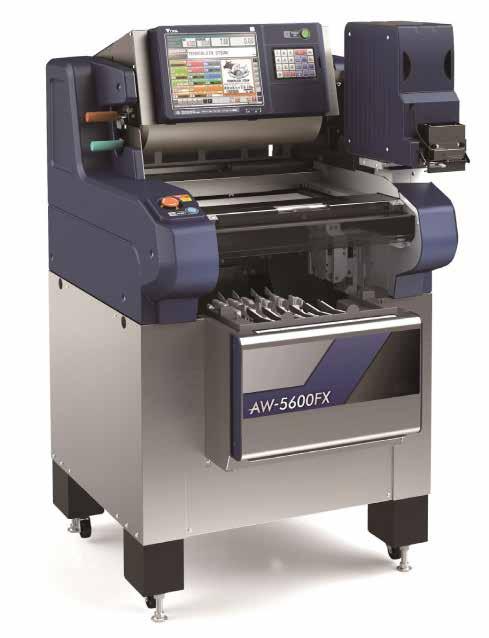

18 Τυλιχτικές μηχανές τροφίμων με μεμβράνη Ημιαυτόματες τυλιχτικές μηχανές συσκευασίας τροφίμων 18 AW-5600 FX Ημιαυτόματο σύστημα ζύγισης, συσκευασίας και έκδοσης αυτοκόλλητης ετικέτας, για συσκευασία σε δισκάκι με την χρήση stretch film, δυναμικότητας έως 17 πακέτα το λεπτό. Ησειρά 5600 συσκευαστικών μηχανών για την συσκευασία τροφίμων σε δισκάκι, ήρθε να εμπλουτίσει την συλλογή των συσκευαστικών, που εδώ και χρόνια έχουν καθιερωθεί στην ελληνική αγορά. Η προσφερόμενη συσκευή αποτελείται από: Τον μηχανισμό εισαγωγής και ζύγισης του πακέτου Τη κονσόλα χειρισμού προγραμματισμού. Το σύστημα συσκευασίας του προϊόντος. Τον μηχανισμό εκτύπωσης & έκδοσης της ετικέτας. Τον μηχανισμό τελικού κλεισίματος του πακέτου με ειδική πλάκα αντίσταση. Ο παραπάνω συνδυασμός δίνει μοναδικά πλεονεκτήματα έναντι της συμβατικής λύσης των δύο ανεξάρτητων συσκευών (μίας συσκευαστικής και μίας ζυγιστικής ετικετέζας) προερχομένων συνήθως από δύο διαφορετικούς κατασκευαστές. Η συσκευή λειτουργεί κατά 3 τρόπους, μέσω ενός διακόπτη επιλογής: (α) Μόνο συσκευάζει. (β) Συσκευάζει, ζυγίζει και εκδίδει ετικέτα. (γ) Ζυγίζει και εκδίδει ετικέτα σε ήδη συσκευασμένα προϊόντα. Τα πλεονεκτήματα είναι τα εξής: Εφόσον όλες οι λειτουργίες (συσκευασίας, ζύγισης και εκτύπωσης ετικέτας) γίνονται από την ίδια μηχανή υπάρχει πλήρης εναρμόνιση των λειτουργιών αυτών. Στην μνήμη της συσκευής εκτός από τα συνήθη στοιχεία του είδους, δηλαδή ονομασία είδους, περιγραφή, ημερομηνία λήξεως, τιμή κιλού, barcode, απομνημονεύονται επίσης και η διάσταση του δίσκου, η διάσταση του φιλμ και η ένταση περιτυλίξεως του φιλμ. Έτσι όταν αλλάζει ο κωδικός του PLU που συσκευάζουμε η μηχανή αυτορυθμίζεται τελείως αυτόματα κι επιτυγχάνεται εξοικονόμηση χρόνου και φιλμ και έχουμε πάντα άψογη συσκευασία. Η λειτουργία της συσκευής είναι απλούστατη: πληκτρολογούμε τον κωδικό αριθμό του είδους και εν συνεχεία τοποθετούμε τα δισκάκια στην ειδική υποδοχή με το χέρι. Καμία άλλη ρύθμιση ή χειρισμός δεν απαιτείται. Ένας μόνο χειριστής αρκεί για την άνετη λειτουργία της μηχανή.

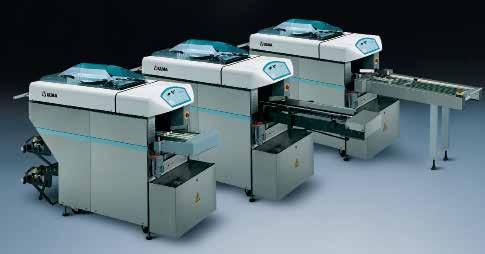

19 Τυλιχτικές μηχανές τροφίμων με μεμβράνη Aυτόματες τυλιχτικές μηχανές συσκευασίας τροφίμων SUPER CHIK Μηχανή συσκευασίας υψηλής απόδοσης, ειδικά σχεδιασμένη για να συσκευάζει σκαφίδια σε βιομηχανίες και συσκευαστήρια (κρέας, πουλερικά, ψάρια, φρούτα και λαχανικά). Η αξιοπιστία και η ευκολία στη χρήση και τις αλλαγές σχήματος την κάνουν μια εύκαμπτη και ευπροσάρμοστη μηχανή. Διπλή υποδοχή ρόλλου με αυτόματη εναλλαγή. Αυτόματη αναγνώριση των διαστάσεων του σκαφιδίου. Αυτόματη επιλογή φιλμ σε 14 format. Σύστημα ανύψωσης. Διάγνωση σφαλμάτων στον πίνακα ελέγχου. Επιλογή τάνυσης του φιλμ. Σύστημα περιστροφής της συσκευασίας. Τάνυση του φιλμ από τέσσερις πλευρές. Έλεγχος θερμοκρασίας της πλάκας συγκόλλησης. Συσκευή ασφάλειας πριν από την τροφοδοσία συσκευασίας εκτός προδιαγραφών. Περιορισμός της τροφοδοσίας σε περίπτωση υπερφόρτωσης. Προστατευτικά και σύστημα ασφαλείας σύμφωνα με τα διεθνή πρότυπα. Στιβαρή, αντιδιαβρωτική κατασκευή (επεξεργασμένο αλουμίνιο, ανοξείδωτος χάλυβας, πλαστικό, κ.λπ.). Διαστάσεις σκαφιδίων (Σκαφίδια που έχουν και στις 3 διαστάσεις τα μέγιστα μεγέθη δεν είναι συμβατά με την μηχανή) Ρόλος φιλμ Ηλεκτρικά στοιχεία Μοντέλο SUPER CHIΚ ΣΥΓΚΟΛΛΗΤΙΚΌ ΠΊΕΣΗΣ Παραγωγικότητα 28/45 πακέτα ανά λεπτό 28/45 πακέτα ανά λεπτό Μήκος Πλάτος Ύψος Πάχος Πλάτος Τάση mm mm mm (Mod. Big 200 mm) mm Μεταξύ 13 και 20 μ 230/380 V. 3φασικό 10% + Ουδέτερο + Γείωση 50/60 Hz Κατανάλωση 2,5 kw στα 380 V 2,2 kw στα 380 V Αυτόματη (Προαιρετικά) mm - Βάρος κατά προσέγγιση 550 kg 125 kg Προαιρετικά: Αυτόματη μονάδα τροφοδοσίας με συσκευή κεντραρίσματος των σκαφιδίων. Μονάδα τροφοδοσίας με διαφορετικό μήκος. Κεντρική λίπανση. Δισκίο αποκομιδής αποβλήτων. Μηχανοκίνητη έξοδος και ιμάντες βαρύτητας: σε γραμμή, 90 o και 180 o. Πρόσθετη πλάκα συγκόλλησης με συσκευή συγκράτησης των πακέτων. Αυτόματη συσκευή κεντραρίσματος της εικόνας σε τυπωμένα φιλμ (ένας και δύο ρόλλοι). Συσκευή υποστήριξης με κολλητική ταινία. Σετ για χρήση διαφανούς σκαφιδίου. Ειδική έκδοση του μοντέλου Super Chik 45. Συγκολλητικό πίεσης. Μήκος μονάδας τροφοδοσίας (Α) Άλλες διστάσεις προαιρετικές 19

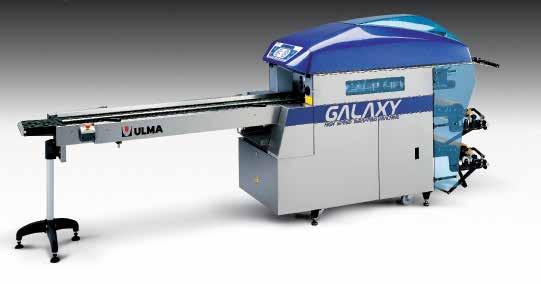

20 Τυλιχτικές μηχανές τροφίμων με μεμβράνη Aυτόματες τυλιχτικές μηχανές συσκευασίας τροφίμων GALAXY H μηχανή GALAXY είναι ειδικά σχεδιασμένη για να καλύψει τμήματα της αγοράς που απαιτούν μεγάλη παραγωγικότητα στη συσκευασία φρέσκων προϊόντων με μεμβράνη τροφίμων. Είναι κατάλληλη για συσκευαστήρια λόγω της ευκολίας στη χρήση, του εύκολου καθαρισμού και των μεγάλων δυνατοτήτων της. Προαιρετικά: Συγκολλητικό πίεσης (πρόσθετη ταινία συγκόλλησης με συσκευή συμπίεσης της συσκευασίας). Ιμάντες εξόδου μηχανοκίνητοι ή βαρύτητας: σε ευθεία, 90 o και 180 o. Σύνδεση σε μηχανή ελέγχου για τον συγχρονισμό των συσκευών ή των ταινιών. Σύστημα συσκευασίας με τυπωμένο φιλμ (Galaxy P). Λειτουργία με προγραμματισμό πλήρους αυτοματισμού ή χειροκίνητης χρήσης. Διπλή μηχανοκίνητη βάση ρόλου με σύστημα αυτόματης αλλαγής ρόλου. Μεταβλητή προ-τάνυση και δίπλωμα σύμφωνα με τις διαστάσεις του σκαφιδίου. Ικανότητα προγραμματισμού του μήκους του φιλμ για ελαχιστοποίηση της κατανάλωσής του. Διάδρομος αυτόματης τροφοδοσίας. Προγραμματιζόμενη ταχύτητα ανάλογα με το σκαφίδιο / προϊόν. Ανίχνευση τέλους του φιλμ για κάθε ρολό. Αυτοδιάγνωση λαθών στον πίνακα εντολών. Κεντρική λίπανση. Συσκευασία με φιλμ PVC, πολυαιθυλενίου, SS και πολυολεφίνης. Αντιδιαβρωτική και εύκολη στο καθάρισμα συνδεσμολογία. Βαθμός προστασίας IP 65. Πληροί τις προδιαγραφές της Ε.Κ. Διαστάσεις σκαφιδίων (Σκαφίδια που έχουν και στις 3 διαστάσεις τα μέγιστα μεγέθη δεν είναι συμβατά με την μηχανή) Μοντέλο GALAXY ΣΥΓΚΟΛΛΗΤΙΚΌ ΠΊΕΣΗΣ Παραγωγικότητα Ώς 60 σκαφίδια / λεπτό Ώς 60 σκαφίδια / λεπτό Μήκος Πλάτος Ύψος mm mm mm Ρόλος φιλμ διαστάσεις Μέγιστη διάμετρος Πάχος Διάμετρος πυρήνα Πλάτος 225 mm micron mm. (3 4,5 ) mm (14-24 ) Ηλεκτρικά στοιχεία Τάση 230 / 400 V. Τριφασικό 10% + Ουδέτερο + Γείωση- 50 / 60 Hz Κατανάλωση 2,5 kw - 6 Amp. / 400 V Amp. / 230 V 2.2 kw V Κατανάλωση αέρα Ως 60 l / min. / 6 bar. - Βάρος κατά προσέγγιση [kg] Διάδρομος αυτόματης τροφοδοσίας 2000 mm. (Προαιρετικά περισσότεροι διάδρομοι των 1300 mm.) - 20

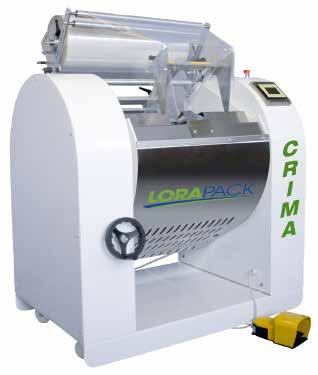

21 Μηχανές οριζόντιας συσκευασίας τροφίμων Ημιαυτόματες, τύπου HFFS (Flowpack) CRIMA Αυτόματη έκδοση: Το πλαίσιο της μηχανής είναι κατασκευασμένο από βαμμένο χάλυβα και τα μέρη που έρχονται σε επαφή με το προϊόν είναι κατασκευασμένα από ανοξείδωτο χάλυβα Aisi 304. Η μηχανή στηρίζεται σε τροχούς για την εύκολη μετακίνησή της. Το κουτί διαμόρφωσης (όπου το φιλμ διαμορφώνεται σε σωλήνα) είναι ρυθμιζόμενο, έτσι ώστε να γίνεται εύκολα και γρήγορα η αλλαγή προϊόντος. Η συγκόλληση της σακούλας κατά μήκος, γίνεται από δύο ζευγάρια κυλίνδρων. Η συγκόλληση της σακούλας κατά πλάτος γίνεται από κινούμενες σιαγόνες. Η μηχανή παίρνει κίνηση από δύο κινητήρες οι οποίοι ελέγχονται από PLC, και η ταχύτητά της ρυθμίζεται από inverter. Ο ηλεκτρικός πίνακας ελέγχου διαθέτει δύο ρυθμιστές θερμοκρασίας και PLC για την ακριβή ρύθμιση του μήκους της σακούλας και διακόπτη alarm. Η μηχανή δουλεύει με τρεις τρόπους χειροκίνητα (με τη βοήθεια κουμπιών), ημι-αυτόματα (με τη βοήθεια ποδόπληκτρου) και αυτόματα. EASY CRIMA Τυλιχτική μηχανή σταθερής θέσης, με δυνατότητα επιλογής θέσης λειτουργίας. Με μέγιστο φιλμ 700 mm. CRIMA 700 CRIMA 1000 Τυλιχτική μηχανή σταθερής θέσης, με επιλογέα ρύθμισης θέσης λειτουργίας. Με μέγιστο φιλμ 700 mm. Τυλιχτική μηχανή σταθερής θέσης, με επιλογέα ρύθμισης θέσης λειτουργίας. Με μέγιστο φιλμ 1000 mm. CRIMA FAST 700 CRIMA FAST 1000 Τυλιχτική μηχανή εξοπλισμένη με διάδρομο τροφοδοσίας μήκους 1000 mm και διάδρομο εξόδου μήκους 400 mm. Με μέγιστο φιλμ 700 mm. Τυλιχτική μηχανή εξοπλισμένη με διάδρομο τροφοδοσίας μήκους 1000 mm και διάδρομο εξόδου μήκους 400 mm. Με μέγιστο φιλμ 1000 mm. Μοντέλο CRIMA EASY CRIMA Μέγιστο πλάτος ρόλλου φιλμ [mm] Πλάτος σιαγόνων [mm] Ύψος μονάδας συγκόλλησης [mm] Ελάχιστες διαστάσεις προϊόντος[π x Μ x Υ] [mm] 10 x 10 x x 10 x 10 Μέγιστες διαστάσεις προϊόντος [Π x Μ x Υ] [mm] 300 x x x x 180 Παραγωγικότητα [πακέτα / λεπτό]

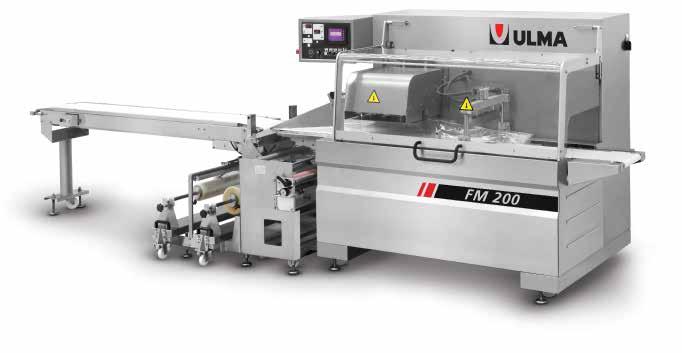

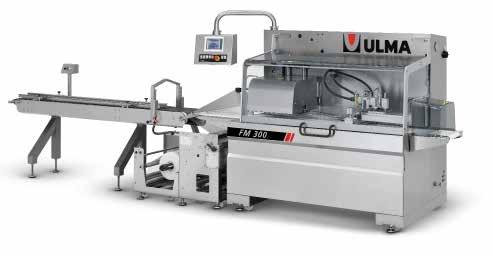

22 Μηχανές οριζόντιας συσκευασίας τροφίμων Αυτόματες, με χρήση αδρανούς αερίου (Μ.Α.Ρ.), τύπου HFFS (Flowpack) FM 200 / 300 Είναι σχεδιασμένα ειδικά για τη συσκευασία νωπών τροφίμων σε πακέτο τύπου flow-pack. Κύρια πλεονεκτήματά τους είναι η αξιοπιστία και η φιλικότητα, που χαρακτηρίζουν όλα τα μοντέλα της ULMA. Προαιρετικά: Ειδικές εκδόσεις των μηχανών για λειτουργία με διάφορα είδη φιλμ (συρρικνούμενα, ΟΡΑ/ΡΕ κ.ά.). Φωτοκύτταρο για τυπωμένο φιλμ. Συστήματα ανάλυσης αερίων On-line. Διάφοροι τύποι διαδρόμων τροφοδοσίας (επιλογή ανάλογα με την εφαρμογή και το προϊόν). Μεγάλη ποικιλία εκτυπωτών. Σύστημα επικοινωνίας με το software ελέγχου της παραγωγής (FM300). Το πλαίσιό τους κατασκευάζεται από ανοξείδωτο χάλυβα. Οι λειτουργίες της πραγματοποιούνται χάρη σε ανεξάρτητους κινητήρες που συγχρονίζονται μεταξύ τους ηλεκτρονικά(στην FM300 μέσω βιομηχανικού PC). Η επιμήκης συγκόλληση γίνεται από κύλινδρους συγκόλλησης, το ύψος των οποίων ρυθμίζεται μηχανικά (στην FM300 γίνεται αυτόματα). Η υποδοχή του ρολλού διαθέτει σύστημα για το μηχανοκίνητο ξετύλιγμα του φιλμ. Η εγκάρσια συγκόλληση γίνεται με σύστημα Box Motion, το οποίο επιτυγχάνει ερμητικές ραφές (ιδανικές για εφαρμογές Μ.Α.Ρ.) σε υψηλές ταχύτητες. Οι ρυθμίσεις της μηχανής, καθώς και η ενημέρωση του χειριστή πραγματοποιούνται μέσω μίας οθόνης αφής. Ο διάδρομος τροφοδοσίας κατασκευάζεται από ανοξείδωτο χάλυβα και έχει αφαιρούμενα τμήματα για τον εύκολο καθαρισμό του. Οι λειτουργίες ασφαλείας No product - no bag και Λάθος τοποθετημένο προϊόν είναι standard. Διαστάσεις προϊόντων (Οι μέγιστες και οι ελάχιστες διαστάσεις δεν μπορούν να συνδυαστούν στην ίδια μηχανή) (Άλλες διαστάσεις κατόπιν παραγγελίας) ) Μοντέλο FM200 FM300 Μήκος: Πλάτος: Ύψος: mm (4»- ) mm ( ) mm ( ) / προαιρετικά mm ( ) mm. (4» -») mm. ( ) (προαιρετικά και για μικρότερα προϊόντα) mm ( ) Ταχύτητα (οι μέγιστες και ελάχιστες διαστάσεις δεν είναι συμβατές με τη μέγιστη ταχύτητα) Έως 55 πακέτα / λεπτό - 20 m/min film (Ανάλογα με τα χαρακτηριστικά, τις διαστάσεις του προϊόντος και το υλικό συσκευασίας) Έως 80 πακέτα /λεπτό 25m / min film (Ανάλογα με τα χαρακτηριστικά, τις διαστάσεις του προϊόντος και το υλικό συσκευασίας) Ρολό φιλμ Διαστάσεις Μέγιστη διάμετρος Διάμετρος πυρήνα Πλάτος 300 mm 76 mm 700mm. (Προαιρετικά 1000 mm) 350 mm 76 mm 900 mm Ηλεκτρικά στοιχεία Τάση Κατανάλωση 230/400 V. Τριφασικό- 10% + Ουδέτερο + Γείωση - 50/60 Hz 6 kva. 400 V FM kva. 400 V FM300 (Ανάλογα με την έκδοση και τις τροποποιήσεις) Κατανάλωση αέρα 350 l / min. / 6 bars 100 l / min. / 6 bars Βάρος κατά προσέγγιση [kg] 1200 Υλικά συσκευασίας Barrier Πολυστρωματικά film, BDF, Πολυολεφίνες 22

23 Μηχανές οριζόντιας συσκευασίας τροφίμων Αυτόματες, τύπου HFFS (Flowpack) Προαιρετικά: Έκδοση για συρρικνούμενο φιλμ (πολυολεφίνη). Σύνθετη έκδοση για BOPP και συρρικνούμενο φιλμ. Έκδοση για χαμηλής πυκνότητας πολυαιθυλένιο (LDPE). Διαφορετικοί τύποι και μήκη μονάδων τροφοδοσίας. Διατίθεται μεγάλη γκάμα εκτυπωτών. Φωτοκύτταρο για λειτουργία με τυπωμένο φιλμ. Ειδική έκδοση για πλατιά προϊόντα με σιαγόνες μήκους 550 mm. Η μηχανή SIENNA διαθέτει τη στιβαρότητα, την αξιοπιστία και την ευκολία στη λειτουργία που χαρακτηρίζουν όλες τις μηχανές της ULMA. Επιπλέον, το μοντέλο αυτό διαθέτει μεγαλύτερη ευελιξία και προσαρμοστικότητα (καθώς η κεφαλή συγκόλλησης κινείται από ανεξάρτητο κινητήρα) και χαρακτηρίζεται από την ευκολία στη λειτουργία της, χάρη στον πίνακα ελέγχου με οθόνη αφής. Η μεγάλη ελαστικότητα και η αξιοπιστία της, την καθιστούν ευρέως διαδεδομένη στην αγορά τροφίμων και ειδικά στην γεωργία, η επεξεργασία κρέατος, την τυροκομία, κλπ. Μοντέλο Παραγωγικότητα (Οι μέγιστες & ελάχιστες διαστάσεις δεν είναι συμβατές με τη μέγιστη παραγωγικότητα) Διαστάσεις προϊόντων (Oι μέγιστες και οι ελάχιστες διαστάσεις δεν μπορούν να συνδυαστούν στην ίδια μηχανή) (Άλλες διαστάσεις κατόπιν παραγγελίας) Ρολό φιλμ Διαστάσεις Μέγιστη διάμετρος Διάμετρος πυρήνα Μέγιστο Πλάτος Κατανάλωση Κατανάλωση αέρα SIENNA Μέχρι 70 p/min m/min. φιλμ (Ανάλογα με τα χαρακτηριστικά του προϊόντος, τις διαστάσεις και τον τύπο του φιλμ που θα χρησιμοποιηθεί ) Μήκος προϊόντος: mm Πλάτος προϊόντος: mm Ύψος προϊόντος: mm 300 mm. 75 ± 5 mm (152 ± 5 mm) 1000 mm 230/400 V.Τριφασικό+Ουδέτερο + Γείωση - 50/60 Hz 6 kva. 400 V (ανάλογα με την έκδοση και τις τροποποιήσεις) 200 l/min / 6 bar Ηλεκτρονική μηχανή συσκευασίας τροφοδοτούμενη από ανεξάρτητους κινητήρες.που συγχρονίζονται ηλεκτρονικά. Ο σχεδιασμός της μηχανής είναι τέτοιος (cantilever) ώστε να διευκολύνει τον καθαρισμό της και να διατηρεί τη μηχανή στις βέλτιστες συνθήκες υγιεινής. Μηχανοκίνητη ρύθμιση του ύψους του συστήματος συγκόλλησης κατά μήκος. Το τμήμα συγκόλλησης κατά πλάτος (τύπου box motion) παρέχεται με σιαγόνες μήκους 400 mm. Η κεφαλή συγκόλλησης εξοπλίζεται με ανεξάρτητο κινητήρα ο οποίος παρέχει πολύ μεγάλη ευελιξία, καθώς βελτιστοποιεί το χρόνο κύκλου και παράγει πακέτα με το μικρότερο δυνατό μήκος. Υποδοχή ρόλλου με εύκολη πρόσβαση που διευκολύνει τη φόρτωση ρόλλων μεγάλου βάρους. Περιλαμβάνει μηχανοκίνητο σύστημα για το ξετύλιγμα του φιλμ. Διάδρομος τροφοδοσίας μήκους 2 μέτρων κατασκευασμένος εξ ολοκλήρου από ανοξείδωτο χάλυβα. Ο πίνακας ελέγχου με οθόνη αφής διευκολύνει την πρόσβαση στις παραμέτρους της μηχανής. Επιτρέπει τη ρύθμιση των παραμέτρων κάθε προϊόντος (μήκος σακούλας, ταχύτητα, χρόνος συγκόλλησης, κ.λ.π.). Οι λειτουργίες No product - No Bag και Τοποθετημένο σε λάθος σημείο προϊόν είναι standard σε αυτή τη μηχανή. Βάρος κατά προσέγγιση [kg] 1200 Υλικά συσκευασίας BOPP, P-Plus, PO (Συρρικνούμενη Πολυολεφίνη) 23

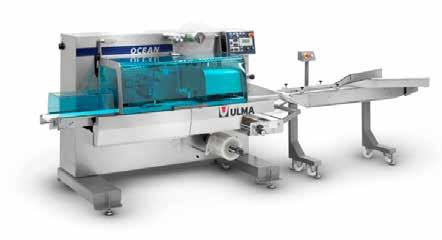

24 Μηχανές οριζόντιας συσκευασίας τροφίμων Αυτόματες, τύπου HFFS (Flowpack) OCEAN Μηχανή συσκευασίας - συρρίκνωσης σχεδιασμένη για να συσκευάζει κατεψυγμένα ψάρια σε μεγάλες ταχύτητες. Κατασκευασμένη για τον τομέα των κατεψυγμένων ψαριών, η μηχανή έχει σχεδιασμό προσανατολισμένο στη βιομηχανία τροφίμων με ειδική φροντίδα για την υγιεινή, την προστασία απέναντι στην υγρασία, τα ανοξείδωτα υλικά, κλπ. Η μηχανή είναι εξ ολοκλήρου φτιαγμένη από ανοξείδωτο χάλυβα ή πλαστικά υλικά, και έχει σχεδιαστεί έτσι ώστε να αποφεύγει τη συσσώρευση σκόνης και να διευκολύνει το καθάρισμά της. Από αυτή την άποψη, ο σχεδιασμός της και η απλότητα του νέου συστήματος κατά πλάτος συγκόλλησης εξασφαλίζουν διατήρηση άριστων συνθηκών υγιεινής. Η μηχανή διαθέτει ένα σταθμό συγκόλλησης κατά πλάτος με σύγχρονο σχεδιασμό. Η σιαγόνα συγκόλλησης διαγράφει μια ελλειπτική κίνηση, που επιτρέπει την επίτευξη υψηλών ταχυτήτων και απλοποιεί τη μεταφορά του προϊόντος διαμέσου της σιαγόνας συγκόλλησης. Αυτά τα χαρακτηριστικά αυξάνουν την παραγωγικότητα της μηχανής και ελαχιστοποιούν τον αριθμό των απορριπτέων συσκευασιών. Το μειωμένο μέγεθός της (απαιτεί λιγότερο από 5 m 2 ), η υψηλή παραγωγικότητά της και η φιλικότητα προς το χειριστή κάνουν την OCEAN ιδανική για τον τομέα των κατεψυγμένων ψαριών. Ο θάλαμος συρρίκνωσης TRLX-200 σχεδιάστηκε για να ανταπεξέλθει στις ταχύτητες που επιτυγχάνει η OCEAN. Κατά συνέπεια, ο θάλαμος έχει εξαιρετική ικανότητα συρρίκνωσης σε υψηλές ταχύτητες για το τέλειο φινίρισμα που απαιτεί το προϊόν. Μοντέλο Παραγωγικότητα (Οι μέγιστες ή ελάχιστες διαστάσεις δεν είναι συμβατές με τη μέγιστη παραγωγή) Διαστάσεις προϊόντων (Προϊόντα που έχουν και στις 3 διαστάσεις τα μέγιστα μεγέθη δεν είναι συμβατά με την μηχανή) OCEAN Ταχύτητα έως 120 πακέτα / λεπτό - 30 m/min (φιλμ) (Ανάλογα με τα χαρακτηριστικά του προϊόντος, τις διαστάσεις και τον τύπο του φιλμ που θα χρησιμοποιηθεί ) Μήκος συσκευασίας: 120 mm Μήκος προϊόντος: mm Πλάτος προϊόντος: mm Ύψος προϊόντος: 5-80 mm Ρολό φιλμ Διαστάσεις Μέγιστη διάμετρος Διάμετρος πυρήνα Πλάτος 300 mm. 76 mm mm Ηλεκτρικά στοιχεία Τάση 230/400 V. Τριφασικό- 10% + Ουδέτερο + Γείωση - 50/60 Hz Κατανάλωση 7 kw - 20 Amp. / 380 V Amp. / 220 V (Standard έκδοση) Πλάτος σιαγόνας 250 mm Κατανάλωση αέρα Ώς 50 l / min. / 6 bars. (Ανάλογα με την έκδοση και τις τροποποιήσεις) Βάρος κατά προσέγγιση [kg] 1100 Υλικά συσκευασίας Συρρικνούμενο φιλμ πολυολεφίνης 24

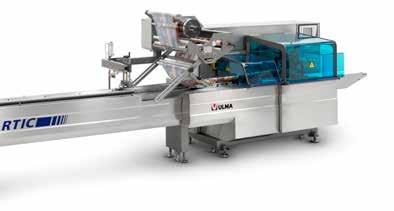

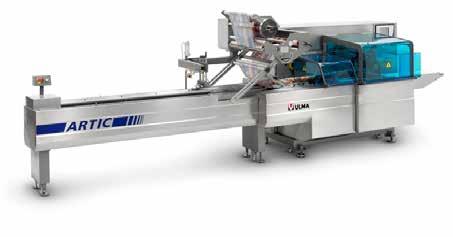

25 Μηχανές οριζόντιας συσκευασίας τροφίμων Αυτόματες, με χρήση αδρανούς αερίου (Μ.Α.Ρ.), τύπου HFFS (Flowpack) ARTIC Mηχανή συσκευασίας σχεδιασμένη για να συσκευάζει σε τροποποιημένη ατμόσφαιρα (MAP) τα φρέσκα τρόφιμα, με σκοπό την αύξηση της διάρκειας ζωής τους. Το σύστημα χρησιμοποιείται για να συσκευάσει προϊόντα όπως κρέας, αλλαντικά, πουλερικά, pizza, ψάρια, ζυμαρικά ή τυρί σε MAP. Η διάρκεια ζωής αυξάνεται καθώς το προϊόν συσκευάζεται σε ένα ερμητικώς σφραγισμένο πακέτο με ένα μείγμα προστατευτικών αερίων μέσα σε αυτό. H νέα κεφαλή συγκόλλησης τύπου «long dwell χαρακτηρίζεται από μια ελλειπτική κίνηση της σιαγώνας που εξασφαλίζει πακέτα με τέλεια ερμητική συγκόλληση σε υψηλές ταχύτητες παραγωγής. Αυτή η νέου τύπου κεφαλή, μαζί με τον τελευταίας τεχνολογίας ηλεκτρονικό εξοπλισμό και τον κατάλληλο για τις βιομηχανίες τροφίμων ειδικό σχεδιασμό, κάνουν αυτήν την οικογένεια μηχανών, ιδανική για τις απαιτήσεις της βιομηχανίας τροφίμων. Προαιρετικά: Έκδοση υγιεινής. Αυτή η έκδοση κατασκευάζεται από ανοξείδωτο χάλυβα και έχει σχεδιαστεί με σκοπό την αποφυγή της συσσώρευσης σκόνης και ρύπων και το υγιεινό καθάρισμα της μηχανής. Εκδόσεις πάνω και κάτω ρολλού. Εκδόσεις για διάφορους τύπους φιλμ (λαμιναρισμένο αδιαπέρατο φιλμ, αδιαπέρατο συρρικνούμενο φιλμ «BDF»). Φωτοκύτταρο για λειτουργία με τυπωμένο φιλμ. Ενσωματωμένος αναλυτής υπόλοιπου οξυγόνου με αυτόματο ρυθμιστή ροής αερίων. Ενσωματωμένα συστήματα τροφοδοσίας. Μοντέλο Παραγωγικότητα (Οι μέγιστες & ελάχιστες διαστάσεις δεν είναι συμβατές με τη μέγιστη παραγωγικότητα) Διαστάσεις προϊόντων (Οι μέγιστες και οι ελάχιστες διαστάσεις δεν μπορούν να συνδυαστούν στην ίδια μηχανή) Ρολό φιλμ Διαστάσεις Μήκος Πλάτος Ύψος Ηλεκτρικά στοιχεία Κατανάλωση αέρα ARTIC Έως 120 p/min - 25 m/min φιλμ (Ανάλογα με τα χαρακτηριστικά του προϊόντος, τις διαστάσεις και τον τύπο του φιλμ που θα χρησιμοποιηθεί ) Μήκος προϊόντος: 75 - mm Πλάτος προϊόντος: mm (πρ. 340 mm) Ύψος προϊόντος: mm 350 mm 76 ± 5 mm (152 ± 5 mm) 700 mm (Προαιρετικά : 900 mm) 230 / 400 V Τριφασικό + Ν + Τ 50 / 60 Ηz, 6 kva 400 V (Standard έκδοση) Έως 50 l/min. / 6 bar (Ανάλογα με τις τροποποιήσεις και τη ζητούμενη ταχύτητα) Βάρος κατά προσέγγιση [kg] 1500 Υλικά συσκευασίας Σύνθετα αδιαπέρατα φιλμ, αδιαπέρατα συρρικνούμενα φιλμ BDF. Προαιρετικά: - Συρρικνούμενες πολυολεφίνες - Χαμηλής πυκνότητας πολυαιθυλένιο Ηλεκτρονική μηχανή συσκευασίας τροφοδοτούμενη από ανεξάρτητους κινητήρες συγχρονιζόμενους από σύστημα ελέγχου κίνησης. Ο σχεδιασμός της μηχανής είναι τέτοιος ώστε να διευκολύνει τον καθαρισμό της, και να τη διατηρεί στις βέλτιστες συνθήκες υγιεινής. Η μηχανή στηρίζεται σε ειδικό πλαίσιο ανοξείδωτου χάλυβα, ώστε να αποφεύγεται η συσσώρευση ρύπων και σκόνης και να είναι εφικτές οι βέλτιστες συνθήκες καθαρισμού και υγιεινής. Τμήμα συγκόλλησης κατά πλάτος (long dwell) ειδικά σχεδιασμένο για να επιτυγχάνει ερμητικές συγκολλήσεις με υψηλή ταχύτητα κατά χρησιμοποίηση αδιαπέρατων φιλμ. Υποδοχή ρολλού με πνευματικό σύστημα επιτάχυνσης και μηχανοκίνητο σύστημα για το ξετύλιγμα του φιλμ. Διάδρομος τροφοδοσίας μήκους 2 μέτρων κατασκευασμένος εξ ολοκλήρου από ανοξείδωτο χάλυβα, και σχεδιασμένος με σκοπό τον εύκολο καθαρισμό του. Σύστημα προσθήκης αερίων. Ο πίνακας ελέγχου έχει μια μονόχρωμη οθόνη αφής για την επικοινωνία χειριστή / μηχανής, που επιτρέπει τη ρύθμιση διάφορων παραμέτρων για κάθε προϊόν (μήκος σακούλας, ταχύτητα, θερμοκρασίες, κ.λπ...) Οι λειτουργίες «No product - No Bag» και «τοποθετημένο σε λάθος σημείο προϊόν» είναι standard σ αυτή τη μηχανή. 25

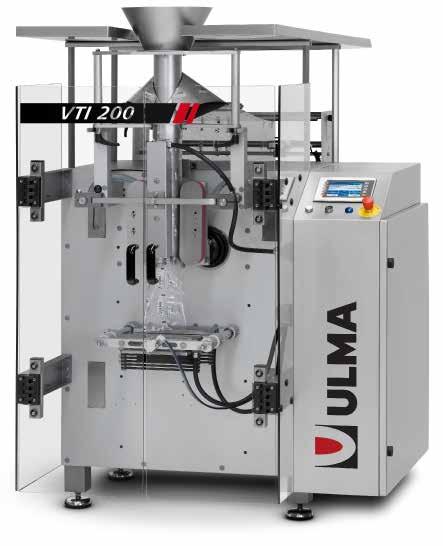

26 Μηχανές κάθετης συσκευασίας τροφίμων Αυτόματες, τύπου VFFS (Vertical) VTI 200 Ένα μοντέλο που σχεδιάστηκε για να συσκευάζει ένα ευρύ φάσμα προϊόντων όπως: κατεψυγμένα, snacks, λαχανικά, σε κόκκους, σε σκόνη, κ.ά. Οι μικρές διαστάσεις της, το στιβαρό της πλαίσιο, και η μηχανική της αξιοπιστία την καθιστούν ιδανική λύση για τις τρέχουσες και μελλοντικές ανάγκες της κάθετης συσκευασίας. Οι ρυθμίσεις της μηχανής πραγματοποιούνται μέσω μίας έγχρωμης οθόνης αφής 5 με ενσωματωμένο βιομηχανικό PC. Σιαγόνες εγκάρσιας συγκόλλησης με πνευματική λειτουργία. Ιμάντες προώθησης με κινητήρα AC. Βιομηχανικό PC, με έγχρωμη οθόνη αφής (B&R 5 ). Δυνατότητα αποθήκευσης προγραμμάτων για 100 διαφορετικά προϊόντα. Αυτόματος έλεγχος σφαλμάτων στη θερμοκρασία συγκόλλησης και την πίεση του αέρα, που εγγυάται την καλύτερη δυνατή συγκόλληση.. Αυτόματη ανίχνευση τέλους του ρολλού φιλμ. Μηχανοκίνητο κεντράρισμα της υποδοχής του ρολλού φιλμ. Σύστημα δόνησης για συμπαγές προϊόν. Σχεδιασμός και κατασκευή σύμφωνα με τους κανονισμούς ασφαλείας (98/37/CEE). Σύνδεση LAN Ethernet. Προαιρετικά: Έκδοση ανοξείδωτου χάλυβα. Σύστημα για τη λειτουργία της μηχανής με τυπωμένο φιλμ. Σύστημα προσθήκης αερίων για εφαρμογές Μ.Α.Ρ. Σύστημα τροφοδοσίας του φιλμ με ιμάντα vacuum. Ειδικές σιαγόνες ΡΕ, για εφαρμογές υψηλης ταχύτητας. Υποδοχή ρολλού φιλμ με αυτόματο κεντράρισμα. Σύστημα εξουδετέρωσης του στατικού ηλεκτρισμού. Σύστημα που δονεί τη σακούλα για την τακτοποίηση του προϊόντος. Δημιουργία σακούλας με επίπεδη βάση και πλευρική ή κεντρική ραφή. Μαχαίρια ειδικά για easy open. Δημιουργία διπλής σακούλας. Σύστημα για Eurolock ή χερούλι. Σύνδεση με MODEM και ανάλυση ONLINE. Εκτυπωτές, ετικετέζες. Ιμάντες απόρριψης προϊόντος. Σύστημα τοποθέτησης zipper. Σύστημα τοποθέτησης clip. Ρολό φιλμ Διαστάσεις 26 Μοντέλο VTI 200 Παραγωγικότητα Διαστάσεις συσκευασίας Διάμετρος Πλάτος Διάμετρος πυρήνα Έως 70 πακ. /min Μήκος : mm / 3-15 ( μέχρι 650 mm / 25 με διπλή προώθηση) Πλάτος : mm. / mm 600 mm 76 mm Μέγιστη πίεση στις οριζόντιες σιαγόνες [Nw] 5000 Θερμοκρασία λειτουργίας [ o C] 0-40 Ηλεκτρικά στοιχεία Κατανάλωση αέρα Τάση: 230/400V. 3ph +-10% + Ουδέτερο + Γείωση- 50/60 Hz Κατανάλωση: 4 kw / V 7 Nl/cycle (6 bar) Βάρος κατά προσέγγιση [kg] 500 Υλικά συσκευασίας LDPE, MOPP, PP Cast, BOPP και Laminated Επίπεδο θορύβου [db] < 80

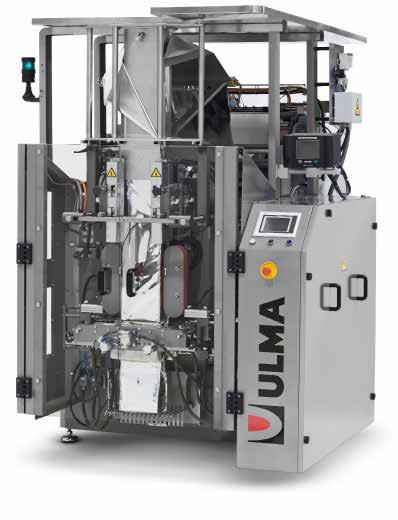

27 Μηχανές κάθετης συσκευασίας τροφίμων Αυτόματες, τύπου VFFS (Vertical) VTI 400 Κάθετη μηχανή συσκευασίας (form-fill seal) με διακοπτόμενη λειτουργία, ιδανική για μία ευρεία γκάμα προϊόντων. Οι ρυθμίσεις της μηχανής πραγματοποιούνται μέσω μίας έγχρωμης οθόνης αφής με ενσωματωμένο βιομηχανικό PC. Σιαγόνες εγκάρσιας συγκόλλησης και ιμάντες προώθησης με κινητήρα AC. Βιομηχανικό PC, με έγχρωμη οθόνη αφής (B&R 5 ). Δυνατότητα αποθήκευσης προγραμμάτων για 100 διαφορετικά προϊόντα. Αυτόματος έλεγχος σφαλμάτων στη θερμοκρασία συγκόλλησης και την πίεση του αέρα, που εγγυάται την καλύτερη δυνατή συγκόλληση.. Αυτόματη ανίχνευση τέλους του ρολλού φιλμ. Μηχανοκίνητο κεντράρισμα της υποδοχής του ρολλού φιλμ. Σύστημα δόνησης για συμπαγές προϊόν. Σχεδιασμός και κατασκευή σύμφωνα με τους κανονισμούς ασφαλείας (98/37/CEE). Σύνδεση LAN Ethernet. Προαιρετικά: Έκδοση ανοξείδωτου χάλυβα. Επικλινής έκδοση 45 μοιρών. Σύστημα για τη λειτουργία της μηχανής με τυπωμένο φιλμ. Σύστημα προσθήκης αερίων για εφαρμογές Μ.Α.Ρ. Σύστημα τροφοδοσίας του φιλμ με ιμάντα vacuum. Ειδικές σιαγόνες ΡΕ, για εφαρμογές υψηλης ταχύτητας. Ειδικές σιαγόνες συγκόλλησης Ultrasonic. Υποδοχή ρολλού φιλμ με αυτόματο κεντράρισμα. Σύστημα εξουδετέρωσης του στατικού ηλεκτρισμού. Σύστημα που δονεί τη σακούλα για την τακτοποίηση του προϊόντος. Δημιουργία σακούλας με επίπεδη βάση και πλευρική ή κεντρική ραφή. Μαχαίρια ειδικά για easy open. Δημιουργία διπλής σακούλας. Σύστημα για Eurolock ή χερούλι. Σύνδεση με MODEM και ανάλυση ONLINE. Εκτυπωτές, ετικετέζες. Ιμάντες απόρριψης προϊόντος. Μοντέλο VTI 440 VTI 460 Παραγωγικότητα Έως 100 πακ. /min Έως 60 πακ. /min Διαστάσεις συσκευασίας Μήκος : mm. / ( μέχρι 850 mm. / 33.4 με διπλή προώθηση) Πλάτος : mm. / Μήκος : mm. / ( μέχρι 850 mm. / 33.4 με διπλή προώθηση) Πλάτος : mm. / Ρολό φιλμ Διαστάσεις Διάμετρος Πλάτος Διάμετρος πυρήνα 550 mm 850 mm 76 mm 550 mm 1250 mm 76 mm Μέγιστη πίεση στις οριζόντιες σιαγόνες [Nw] Θερμοκρασία λειτουργίας [ o C] Ηλεκτρικά στοιχεία Τάση: 230/400V. 3ph +-10% + Ουδέτερο + Γείωση- 50/60 Hz Κατανάλωση: 6 kw / V Τάση: 230/400V. 3ph +-10% + Ουδέτερο + Γείωση- 50/60 Hz Κατανάλωση: 8 kw / V Κατανάλωση αέρα 0,8 Nl/cycle (6 bar) 1,2 Nl/cycle (6 bar) Βάρος κατά προσέγγιση [kg] Υλικά συσκευασίας LDPE, MOPP, PP Cast, BOPP και Laminated LDPE, MOPP, PP Cast, BOPP και Laminated Επίπεδο θορύβου [db] < 80 < 80 27

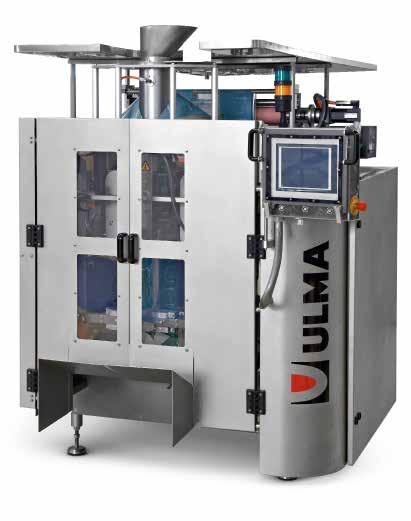

28 Μηχανές κάθετης συσκευασίας τροφίμων Αυτόματες, τύπου VFFS (Vertical) VTI 500 Ένα μοντέλο που σχεδιάστηκε για να συσκευάζει ένα ευρύ φάσμα προϊόντων όπως: κατεψυγμένα, snacks, λαχανικά, σε κόκκους, σε σκόνη, κ.ά. Για την κατασκευή της χρησιμοποιήθηκαν υλικά υψηλής ποιότητας και δόθηκε έμφαση στην εργονομία και την ευκολία στη χρήση και τη συντήρηση. Σιαγόνες εγκάρσιας συγκόλλησης και ιμάντες προώθησης με κινητήρα servo. Βαμμένη με standard χρώματα RAL 9006 και RAL Βιομηχανικό PC, με έγχρωμη οθόνη αφής (B&R 10 ). Δυνατότητα αποθήκευσης προγραμμάτων για 100 διαφορετικά προϊόντα. Ρύθμιση του χρόνου, της θερμοκρασίας και της συμπίεσης της συγκόλλησης στις σιαγόνες οριζόντιας συγκόλλησης. Αυτόματος έλεγχος σφαλμάτων στη θερμοκρασία συγκόλλησης και την πίεση του αέρα, που εγγυάται την καλύτερη δυνατή συγκόλληση.. Ακριβής έλεγχος του μήκους της σακούλας σε υψηλές ή χαμηλές ταχύτητες. Αυτόματη ανίχνευση τέλους του ρολλού φιλμ. Μηχανοκίνητο κεντράρισμα της υποδοχής του ρολλού φιλμ. Εύκολη επικοινωνία με τα περιφερειακά μηχανήματα. Σχεδιασμός και κατασκευή σύμφωνα με τους κανονισμούς ασφαλείας (98/37/CEE). Προαιρετικά: Έκδοση ανοξείδωτου χάλυβα. Διπλή υποδοχή ρολλού φιλμ με αυτόματη αλλαγή ρολλού. Σύστημα για τη λειτουργία της μηχανής με τυπωμένο φιλμ. Σύστημα προσθήκης αερίων για εφαρμογές Μ.Α.Ρ. Σύστημα τροφοδοσίας του φιλμ με ιμάντα vacuum. Ειδικές σιαγόνες ΡΕ, για εφαρμογές υψηλης ταχύτητας. Ειδικές σιαγόνες συγκόλλησης Ultrasonic. Σύστημα συγκόλλησης Impulse. Υποδοχή ρολλού φιλμ με αυτόματο κεντράρισμα. Σύστημα εξουδετέρωσης του στατικού ηλεκτρισμού. Σύστημα που δονεί τη σακούλα για την τακτοποίηση του προϊόντος. Δημιουργία σακούλας με επίπεδη βάση και πλευρική ή κεντρική ραφή. Μαχαίρια ειδικά για easy open. Δημιουργία διπλής σακούλας. Σύστημα για Eurolock ή χερούλι. Ρολό φιλμ Διαστάσεις Μοντέλο VTI 528 VTI 540 Παραγωγικότητα Έως 120 πακ. /min Έως 110 πακ. /min Διαστάσεις συσκευασίας Διάμετρος Πλάτος Διάμετρος πυρήνα Μήκος : mm ( μέχρι 650 mm με διπλή προώθηση) Πλάτος : mm 600 mm 600 mm 76 mm 28 Μήκος : mm ( μέχρι 650 mmμε διπλή προώθηση) Πλάτος : mm 600 mm 850 mm 76 mm Μέγιστη πίεση στις οριζόντιες σιαγόνες [Nw] Θερμοκρασία λειτουργίας [ o C] Ηλεκτρικά στοιχεία Τάση: 230/400V. 3ph +-10% + Ουδέτερο + Γείωση- 50/60 Hz - Κατανάλωση: 6 kw / V Κατανάλωση αέρα 0,6 Nl/cycle (6 bar) 0,8 Nl/cycle (6 bar) Βάρος κατά προσέγγιση [kg] Υλικά συσκευασίας LDPE, MOPP, PP Cast, BOPP και Laminated LDPE, MOPP, PP Cast, BOPP και Laminated Επίπεδο θορύβου [db] < 80 < 80

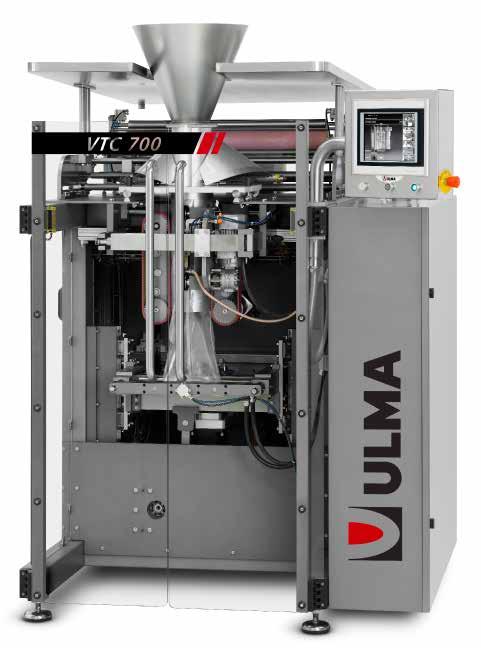

29 Μηχανές κάθετης συσκευασίας τροφίμων Αυτόματες, τύπου VFFS (Vertical) Προαιρετικά: Προγραμματιζόμενος αισθητήρας «τέλους του ρολού φιλμ». Σύστημα για τη λειτουργία της μηχανής με τυπωμένο φιλμ. Σύστημα προσθήκης αερίων για εφαρμογές Μ.Α.Ρ. Σύστημα τροφοδοσίας του φιλμ με ιμάντα vacuum. Ειδικές σιαγόνες ΡΕ, για εφαρμογές υψηλης ταχύτητας. Σύστημα συγκόλλησης Impulse. Υποδοχή ρολλού φιλμ με αυτόματο κεντράρισμα. Σύστημα εγκάρσιας συγκόλλησης με θερμό αέρα. Σύστημα εξουδετέρωσης του στατικού ηλεκτρισμού. Δημιουργία σακούλας με επίπεδη βάση και πλευρική ή κεντρική ραφή. Μαχαίρια ειδικά για easy open. Δημιουργία διπλής σακούλας. Σύστημα για Eurolock ή χερούλι. Σύνδεση με MODEM και ανάλυση ONLINE. Εκτυπωτές, ετικετέζες. Ιμάντες απόρριψης προϊόντος. Σύστημα τοποθέτησης zipper. Σύστημα τοποθέτησης clip. Ρολό φιλμ Διαστάσεις VTC 700 Ένα μοντέλο που σχεδιάστηκε για να συσκευάζει ένα ευρύ φάσμα προϊόντων όπως: κατεψυγμένα, snacks, λαχανικά, σε κόκκους, σε σκόνη, κ.ά. Διαθέτει βιομηχανικό PC καθώς και 4 κινητήρες servo, στοιχεία που την καθιστούν ιδανική για υψηλές ταχύτητες παραγωγής. Έκδοση ανοξείδωτου χάλυβα. Σιαγόνες εγκάρσιας συγκόλλησης με 2 κινητήρες servo. Μεταφορά φιλμ με 2 κινητήρες servo. Βιομηχανικό PC, με έγχρωμη οθόνη αφής (B&R 10 ). Δυνατότητα αποθήκευσης προγραμμάτων για 100 διαφορετικά προϊόντα. Ρύθμιση του χρόνου, της θερμοκρασίας και της συμπίεσης της συγκόλλησης στις σιαγόνες οριζόντιας συγκόλλησης. Αυτόματος έλεγχος σφαλμάτων στη θερμοκρασία συγκόλλησης και την πίεση του αέρα, που εγγυάται την καλύτερη δυνατή συγκόλληση.. Ακριβής έλεγχος του μήκους της σακούλας σε υψηλές ή χαμηλές ταχύτητες. Αυτόματη ανίχνευση τέλους του ρολλού φιλμ. Μηχανοκίνητο κεντράρισμα της υποδοχής του ρολλού φιλμ. Εύκολη επικοινωνία με τα περιφερειακά μηχανήματα. Σχεδιασμός και κατασκευή σύμφωνα με τους κανονισμούς ασφαλείας (98/37/CEE). Σύνδεση LAN Ethernet. Μοντέλο VTI 700 Παραγωγικότητα Διαστάσεις συσκευασίας Διάμετρος Πλάτος Διάμετρος πυρήνα Έως 140 πακ. /min Μήκος : 650 mm Πλάτος : mm 600 mm 830 mm 76 mm Μέγιστη πίεση στις οριζόντιες σιαγόνες [Nw] Θερμοκρασία λειτουργίας [ o C] 0-40 Ηλεκτρικά στοιχεία Κατανάλωση αέρα Τάση: 230/400V. 3ph +-10% + Ουδέτερο + Γείωση- 50/60 Hz Κατανάλωση: 10 kw / V BOPP ή Laminated film: 0.1Nl/cycle-6 bar PE film: 7 Nl/ cycle-6 bar Βάρος κατά προσέγγιση [kg] 950 Υλικά συσκευασίας LDPE, MOPP, PP Cast, BOPP και Laminated Επίπεδο θορύβου [db] < 80 29

30 Θερμοσυγκολλητικές σκαφιδίων - κυπέλων - ποτηριών Χειροκίνητες - Ημιαυτόματες ABARKA Εύκολο άνοιγμα Το γνωρίζετε ότι τα παιδιά και οι υπερήλικες δυσκολεύονται με το 80% όλων των συσκευασιών; Η καλύτερη παρουσίαση ξέρει καλύτερα Το γνωρίζετε ότι έχει επιστημονικά αποδειχθεί ότι η γεύση των τροφίμων προσδιορίζεται κατά 50% από την εμφάνιση της συσκευασίας ; Διατήρηση της διατροφικής αξίας Το γνωρίζετε ότι τα έτοιμα για κατανάλωση γεύματα είναι συχνά «παραψημένα»; και ότι μετά την παρασκευή τους στα μικροκύματα δεν διατηρούν τις βιταμίνες τους; Εξαιτίας αυτής της έλλειψης βιταμινών, τα ευεργετικά μέταλλα των τροφών δύσκολα απορροφώνται από τον οργανισμό. ΕΙΔΟΣ ΠΕΡΙΕΚΤΕΣ ΓΙΑ TRAY SEALING ΔΙΑΣΤΑΣΕΙΣ ΕΙΔΟΣ ΠΕΡΙΕΚΤΗ ΔΙΑΣΤΑΣΕΙΣ ΠΕΡΙΕΚΤΗ Παραγωγή βιομηχανική αλλά και σε μικρή κλίμακα Το γνωρίζετε ότι ένα δοχείο με το σχέδιο SkirtAll σήμερα δεν απευθύνεται μόνο στη μεγάλη βιομηχανία; Αυτή η πλεονεκτική ελκυστική συσκευασία είναι πλέον εφικτή και για τη μικρή παραγωγή, τους λιανοπωλητές, τους περιφερειακούς παραγωγούς, την τροφοδοσία (catering) και τα εστιατόρια. 30 Μοντέλο ABARKA Διαστάσεις Μηχανής [mm] 310x500x720 Ισχύς (W) 110/220 (450W) Βάρος (kg) 58 Παραγωγικότητα (pcs/hr) 400 Μεγιστή διάσταση πακέτου (mm) 160x140x100 Έκδοση Ανοξείδωτο

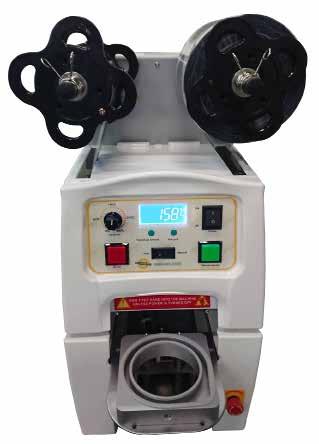

31 Θερμοσυγκολλητικές σκαφιδίων - κυπέλων - ποτηριών Χειροκίνητες - Ημιαυτόματες Μοντέλο ET-69M YF-989 Διαστάσεις Μηχανής [mm] 310x500x x360x610 Ισχύς (W) 110/220 (450W) 110/220(400W) Βάρος (kg) Παραγωγικότητα (pcs/hr) Μεγιστή διάσταση πακέτου (mm) 160x140x100 95x95x180 Έκδοση Ανοξείδωτο Ανοξείδωτο ΕΤ-69Μ Επιτραπέζιο Μοντέλο Μικρό Μηχάνημα, ελαφρύ και οικονομικότατο Κατάλληλο για όλα τα Υλικά : ΡΡ, ΡΕ, Χαρτί. Ψηφιακός πίνακας ελέγχου Κατάλληλος σχεδιασμός για την ασφάλεια του χειριστή Έξυπνο σύστημα Τροφοδοσίας και συγκόλλησης του φιλμ Μπορεί να χρησιμοποιήσει τυπωμένο αλλά και ατύπωτο φιλμ Το πρόγραμμα μπορεί εύκολα να επαναρυθμιστεί μετά την ένδειξη σφάλματος ΕΦΑΡΜΟΓΗ Κατάλληλο για στρογγυλούς περιέκτες και προϊόντα όπως: Νερό, Χυμός, φρούτα, κρέμες, γιαούρτια, κτλπ... Κατάλληλο για στενόμακρους περιέκτες και προϊόντα όπως: Έτοιμο φαγητό, κατεψυγμένα, Θαλασσινά, Αγροτικά μεταποιημένα προϊόντα... Κατάλληλο όμως και για : Καλλυντικά ή Φαρμακευτικά προϊόντα και κάθε είδους προϊόντα συσκευασίας σε πλαστικό ή χάρτινο περιέκτη. ΠΡΟΑΙΡΕΤΙΚΗ ΛΕΙΤΟΥΡΓΙΑ Εκτύπωση ημερομηνίας παραγωγής - λήξης / Κωδικοποιητής 12 dots, 5 γραμμών x 9 αλφαριθμητικές γραμμές) Σύστημα κράτησης και στήριξης μπουκαλιών YF-989 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Χαμηλό κόστος και υψηλή παραγωγικότητα,μοντέλο για έξω και μοντέλο βιτρίνας Κατάλληλο για πολλά υλικά (PE, PP, χαρτι, και υλικό εύκολο στο σκίσιμο) Στεγανοποίηση, υγιεινή και όμορφη παρουσία προιόντος. Μικρές σειρές παραγωγής για βέλτιστη δοκιμή προιόντος Αυτόματος εντοπισμός κωδικού σφάλματος Σχεδιασμός πόρτας ασφαλείας για πρόσθετη προστασία. Αυτόματος ανυψωτήρας για διαφορετικά ύψη φλυτζανιών Νέος σχεδιασμός ανατύλιξης φιλμ για γρήγορη απομάκρυνση. Ελεγκτής microcomputer φιλικός προς τον χρήστη και εύκολος στο χειρισμό Σύστημα Microcomputer με μηχανική επαφή ΕΦΑΡΜΟΓΕΣ Χρησιμοποιείται για σφράγιση ποτών, χυμών, ζουμερές πουτίγκες, γάλα σόγιας, παγωμένα προιόντα, πρωινό, καφέ,κτλ 31

32 Θερμοσυγκολλητικές σκαφιδίων Χειροκίνητες - Ημιαυτόματες Συγκολλούν φίλμ στο άνω μέρος του σκαφιδίου και το σφραγίζουν. Εύκολη και γρήγορη αλλαγή καλουπιού. Τα κατάλληλα για τρόφιμα σκαφίδια, μπορούν να είναι κατασκευασμένα από πλαστικά υλικά όπως, πολυεστέρας (ΡΕΤ), πολυπροπυλένιο (ΡΡ), πολυαιθυλένιο (ΡΕ) ή διογκωμένη πολυστερίνη με επικάλυψη πλαστικού φίλμ κτλ. Το φίλμ που θα συγκολληθεί στο χείλος του σκαφιδίου πρέπει να είναι συμβατό με το υλικό του σκαφιδίου, για να μπορέσει να συγκολληθεί. Δυνατότητα απομνημόνευσης 5 προγραμμάτων εργασίας, ηλεκτρονικό έλεγχο θερμοκρασίας της πλάκας συγκόλλησης ο C, οπτικό και ηχητικό σήμα τέλους κύκλου, ηλεκτροκίνητη αυτόματη διαδικασία συγκόλλησης. Ο κύκλος συγκόλλησης ξεκινάει αυτόματα μόνο όταν το σκαφάκι έχει εισαχθεί πλήρως στην θέση του, ο ρόλος του φιλμ κάλυψης είναι τοποθετημένος στο εμπρόσθιο μέρος του μηχανήματος και το φιλμ ξετυλίγεται αυτόματα κάθε φορά που κινείται το καλούπι. Ηλεκτρικές χειροκίνητες Tray-Sealing θερμοσυγκολλητικές (χωρίς ξάκρισμα). Mε καλούπι TSM101-R TSM102-R TSM105-R Ηλεκτρικές ημιαυτόματες Tray-Sealing (χωρίς ξάκρισμα) θερμοσυγκολλητικές. Με καλούπι. TSS101-R TSS102-R TSS105-R Μοντέλο TSM101-R TSM102-R TSM105-R TSS101-R TSS102-R TSS105-R Διαστάσεις μηχανής[mm]/βάρος[kg] 260x390x500/20 315x450x555/25 485x510x555/35 240x390x500/20 295x450x555/25 460x510x555/35 Μέγιστες διαστάσεις σκαφιδίου - περιέκτη [mm] 205x150x x195x x280x x150x x195x x280x155 Μέγιστο πλάτος & διάμετρος φιλμ [mm] 150, Ø , Ø , Ø , Ø , Ø , Ø 200 Τροφοδοσία Ηλεκτρική Τροφοδοσία & κίνηση σκαφιδίου Χειροκίνητη Χειροκίνητη & Ηλεκτρική Καλούπι (Infinity Fnf χωρίς ξάκρισμα, FF με ξάκρισμα) I, Fnf Αυτόματο ξετύλιγμα φιλμ NAI Κύκλοι / λεπτό Τάση - Κατανάλωση 220V - 500W 220V - 570W 220V W 220V - 550W 220V - 750W 220V W 32

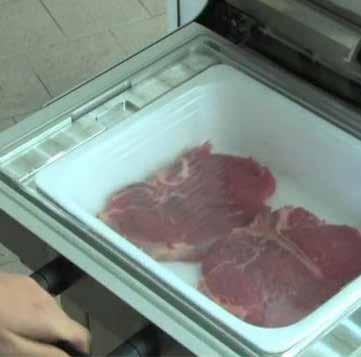

33 Θερμοσυγκολλητικές σκαφιδίων Ημιαυτόματες - Αυτόματες Ημιαυτόματες Tray-Sealing θερμοσυγκολλητικές (με ξάκρισμα). Πνευματικές ημιαυτόματες Tray-Sealing θερμοσυγκολλητικές με δυνατότητα προσθήκης αερίου (ΜΑΡ). TSS102-F Ηλεκτρική με καλούπι μίας θέσης και ξάκρισμα. TSS110 Πνευματική με καλούπι. TSS115 (MAP) Πνευματική με καλούπι. Με: Αντλία κενού 12m 3 /h Ομάδα κοπτικών Άνω καλούπι με καθολική πλάκα στεγανοποίησης 370x260mm TSS125 (MAP) Πνευματική με καλούπι. Με καρότσι. Με αντλία κενού 25m 3 /h Πνευματικές αυτόματες Tray-Sealing θερμοσυγκολλητικές με δυνατότητα προσθήκης αερίου (MAP). TSS130 (MAP) Με μόνο μία θέση τροφοδοσίας. Με καλούπι. Με αντλία κενού 40 m 3 /h TSS135 (MAP) Με μόνο μία θέση τροφοδοσίας. Με καλούπι. Με αντλία κενού 40 m 3 /h Μοντέλο TSS102-F TSS110 TSS115 (MAP) TSS125 (MAP) TSS130 (MAP) TSS135 (MAP) Διαστάσεις μηχανής[mm]/βάρος[kg] 295x450x555/25 560x580x510/65 470x710x700/ x750x1440/ x590x1450/ x700x1490/220 Μέγιστες διαστάσεις σκαφιδίου - περιέκτη [mm] 235x180x x280x x260x x280x x260x70 390x260x100 Μέγιστο πλάτος & διάμετρος φιλμ [mm] 210, Ø , Ø , Ø , Ø , Ø , Ø 200 Τροφοδοσία Τροφοδοσία & κίνηση σκαφιδίου Καλούπι (Infinity Fnf χωρίς ξάκρισμα, FF με ξάκρισμα) Ηλεκτρική Χειροκίνητη + Ηλεκτρική Ηλεκτρική - Πνευματική Μηχανή: 6 bar-4 NL/C Αέριο: 3 bar Χειροκίνητη + Πνευματική 6-8 bar-16 NL/C Αέριο: 3 bar 6-8 bar-18 NL/C Αέριο: 3 bar Αυτόματη + Πνευματική FF FnF FnF, FF FF Αυτόματο ξετύλιγμα φιλμ NAI ΝΑΙ NAI NAI Κύκλοι / λεπτό Τάση - Κατανάλωση 220V - 750W 220V W 220V W 220V, W 33

34 Ημιαυτόματες, θερμοσυγκόλλησης φιλμ σε προδιαμορφωμένα σκαφίδια τροφίμων (Tray sealing) Με χρήση αδρανούς αερίου (M.A.P.) ή κενού αέρος (Vacuum) SMART Το μοντέλο SMART προσαρμόζεται σε ευρύ φάσμα φιλμ και σκαφιδίων φτιαγμένων από απλά, σύνθετα και τεντωμένα υλικά σύμφωνα με τις απαιτήσεις κάθε προϊόντος. Η διαδικασία αρχίζει με την εισαγωγή των σκαφιδίων με το προϊόν στις μήτρες. Ο πλήρης κύκλος συσκευασίας γίνεται αυτόματα, με το ταυτόχρονο πάτημα δύο κουμπιών έναρξης και την εκτέλεση των ακόλουθων διαδικασιών: Εισαγωγή και κλείσιμο της μήτρας Κενό (προαιρετικό) Προσθήκη Αερίου (προαιρετική) Συγκόλληση του καλύμματος (φιλμ) στο σκαφίδιο Κοπή του φιλμ κάλυψης Έξοδος μήτρας Κατά την έξοδο της μήτρας, τα σκαφίδια ανυψώνονται ελαφρώς στη θήκη τους προκειμένου να διευκολυνθεί η έξοδός τους. Ο χρόνος μπορεί να ρυθμιστεί. Η αλλαγή μήτρας όταν υπάρχουν περισσότερα από ένα μεγέθη είναι γρήγορη και εύκολη και δεν χρειάζεται οποιοδήποτε εργαλείο. Μια αλλαγή ύψουςσκαφιδίων μπορεί να γίνει σε ένα λεπτό και μια πλήρης αλλαγή μήτρας μπορεί να γίνει σε λιγότερο από 5 λεπτά. Το μοντέλο SMART εγγυάται την ασφάλεια του χειριστή και ανταποκρίνεται στα πρότυπα προστασίας και ασφάλειας της Ε.Κ. Τα προστατευτικά ασφαλείας δεν επιτρέπουν την πρόσβαση στα συστήματα κοπής και συγκόλλησης κατά τη διάρκεια του παραγωγικού κύκλου. Κατασκευασμένη από ανοξείδωτα υλικά. Σύστημα ελέγχου με προγραμματιζόμενο αυτοματισμό. Διάγνωση εργασιών. Ένδειξη παραμέτρων και μηνυμάτων. Προστασία και ασφάλεια σύμφωνα με τα πρότυπα της ΕΚ. Aυτόματος κύκλος της μηχανής. Προαιρετικά, μπορεί να υπάρξει δυνατότητα δημιουργίας κενού ή προσθήκης αερίου (MAP) στη συσκευασία. Όλες οι λειτουργικές ενότητες της μηχανής έχουν σχεδιαστεί έτσι ώστε να είναι πολύ ισχυρές, να προσφέρουν αξιοπιστία και να μπορούν να προσαρμοστούν στις ανάγκες προϊόντων διαφορετικού μεγέθους και σχήματος. TYΠΟΙ ΣΚΑΦΙΔΙΩΝ SMART 300 SMART 500 Παραγωγικότητα συγκόλλησης / κοπής Μοντέλο SMART SMART κύκλοι / λεπτό 4 Θέσεων 4 Θέσεων Παραγωγικότητα κενού και αερίων (Μ.Α.Ρ.) 3 5 κύκλοι / λεπτό 2 Θέσεων 2 Θέσεων Ηλεκτρικά στοιχεία Τάση Κατανάλωση 230 / 400 V Τριφασικό 10 % + Ουδέτερο + Γείωση 50/60 Ηz 4 kw 8 Amp / 380 V - 14 Amp / 220 V Ρολό φιλμ Μέγιστη διάμετρος [mm] Διάμετρος πυρήνα [mm] Μέγιστο ύψος συσκευασίας [mm] 80 (120) Μέγιστη περιοχή συγκόλλησης [mm] 400 x x 400 Αντλία κενού [m 3 /h] Επίπεδο προστασίας IP-65 Κατανάλωση Αέρα 150 l/min / 6 bar Βάρος κατά προσέγγιση [kg]

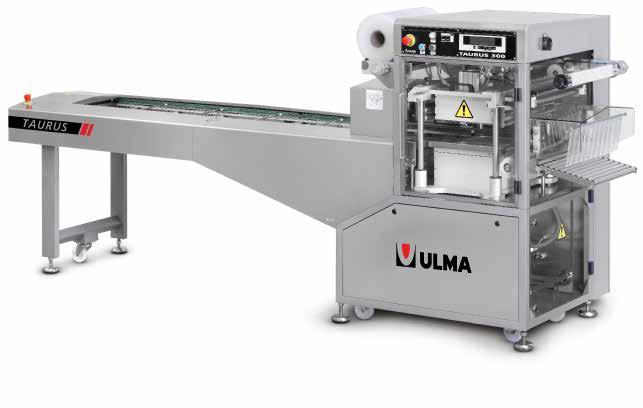

35 Αυτόματες, θερμοσυγκόλλησης φιλμ σε προδιαμορφωμένα σκαφίδια τροφίμων (Tray sealing) Με χρήση αδρανούς αερίου (M.A.P.) ή κενού αέρος (Vacuum) TAURUS 300 Τα σκαφίδια σφραγίζονται με συμβατό με αυτά film ή κάλυμμα. Η συσκευασία μπορεί να γίνει με ή χωρίς τροποποιημένη ατμόσφαιρα (MAP). Η κύρια εφαρμογή της TAURUS 300 είναι στη συσκευασία φρέσκων προϊόντων (κρέας, ψάρια, κ.λπ.) σε τροποποιημένη ατμόσφαιρα, δεδομένου ότι το σύστημα αυτό αυξάνει τη διάρκεια ζωής του προϊόντος, σε σύγκριση με την παραδοσιακή συσκευασία σκαφιδίων. Στιβαρή μηχανή φτιαγμένη εξ ολοκλήρου από ανοξείδωτο χάλυβα. Εύκολη στο χειρισμό. Περιοχή συγκόλλησης: 300x400 mm.. Μέγιστο ύψος σκαφιδίου: 80 mm, προαιρετικά 120/150 mm. Σύστημα ανύψωσης καλουπιών: Πνευματικό. Εύκολη και γρήγορη αλλαγή καλουπιών. Ιμάντας εξόδου. Έλεγχος τάνυσης του φιλμ. Ενσωματωμένο PLC με: Οθόνη στην οποία εμφανίζονται πληροφορίες σχετικά με την κατάσταση της μηχανής και την λειτουργία της. Έλεγχο της θερμοκρασίας συγκόλλησης. Έλεγχο του vacuum. Μοντέλο TAURUS 300 Ηλεκτρικά στοιχεία Ρόλλος φιλμ Τάση Κατανάλωση Μέγιστη διάμετρος Διάμετρος πυρήνα 230 / 400 V τριφασικό+ ή -10% + Ουδέτερο + Γείωση 50/60 Ηz 5 kw 11 Amp / 400 V 300 mm 76 mm - 3 Μέγιστο ύψος σκαφιδίων [mm] 80 - (προαιρετικά ) Μέγιστη περιοχή συγκόλλησης 300 x 400 mm Αντλία κενού 100 / 160 / 250 / 300 m 3 / h Βάρος κατά προσέγγιση [kg] 650 Κατανάλωση Αέρα 450 l/min / 6 bars 35

36 Αυτόματες, θερμοσυγκόλλησης φιλμ σε προδιαμορφωμένα σκαφίδια τροφίμων (Tray sealing) Με χρήση αδρανούς αερίου (M.A.P.) ή κενού αέρος (Vacuum) TSA 680 Αυτόματη θερμοσυγκολλητική μηχανή για όλα τα είδη των προ διαμορφωμένων περιεκτών. Μπορεί να κάνει τροποποιημένη ατμόσφαιρα (MAP) και συσκευασία σε κενό.σύστημα μεταφοράς περιέκτη με βραχίονες. Κατάλληλη για ενσωμάτωση σε αυτόματοποιημένη γραμμή παραγωγής μεσαίαςυψηλής παραγωγικότητας. Αυτόματη θερμοσυγκολλητική σκαφιδίων κατάλληλη για όλους τους τύπους των σκαφιδίων και για όλα τα υλικά. Διαφορετικά τυπωμένα άνω φιλμ μπορούν να χρησιμοποιηθούν. Η διαδικασία συγκόλλησης μπορεί να γίνει σε μία γραμμή ή σε δύο γραμμές ανάλογα με τη μορφή των συσκευασιών ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΣΧΕΔΙΑΣΜΟΥ: Υγιεινομική σχεδίαση Δύναμη συγκόλλησης. Εύκολος καθαρισμός Στιβαρή κατασκευή Εύκολη στη χρήση. Μείομένο κόστος συντήρησης. Ευελιξία ΛΕΙΤΟΥΡΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ενεργειακή απόδοση Υψηλή απόδοση παραγωγής: έως 20 κύκλους/λεπτό. Εύκολη αλλαγή μορφών Μοντέλο TSA 680 Μέγιστη περιοχή συγκόλλησης 330 x 680 mm μονή γρμμή Μέγιστο ύψος 80 mm (προαιρετικά 120 mm) Μέγιστη διάμετρος ρόλλου 300 mm Πυρήνας ρόλου 76 mm ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Περιοχή συγκόλλησης: 330x680 mm. Μέγιστο ύψος περιέκτη: 80/120 mm. Σύστημα ανύψωσης καλουπιού με σερβοκινητήρα. Άνοιγμα/κλείσιμο βραχίονα και μεταφορά καλουπιού από σερβοκινητήρα. Αλλαγή καλουπιού: Εύκολη και γρήγορη αλλαγή καλουπιού χωρίς εργαλεία και ανιχνευτές θέσης καλουπιού/θαλάμου. Προστασία: IP 65. Τροφοδοσία περιέκτη και τοποθέτηση από ιμάντα με κινητήρα drum Αποσυναρμολόγηση ιμάντα χωρίς εργαλεία Πίεση αερίου ελεγχόμενη από πίνακα Υποδοχή ρολού: πνευματική Ανιχνευτές τέλους φιλμ και σκισίματος φιλμ. Μηχανοκίνητος ελεγκτής τάνυσης Κεντρικό σύστημα λίπανσης. Πίνακας ελέγχου UPC10A-C: - 10» οθόνη αφής βιομηχανικού PC. - Προστασία πρόσβασης από 3 εξουσιοδοτημέναεπίπεδα. - Ethernet - Πρόγραμμα συντήρησης ενσωματωμένο στη μηχανή 36

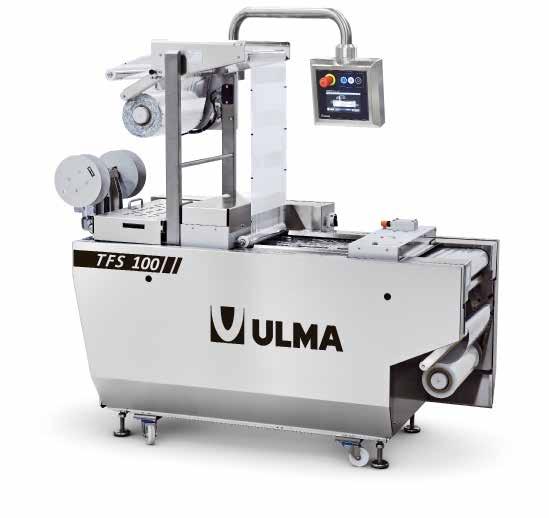

37 Μηχανές θερμοδιαμόρφωσης σκαφιδίων τροφίμων (Thermoforming) Για εύκαμπτα σκαφίδια Με χρήση αδρανούς αερίου (M.A.P.) ή κενού αέρος (Vacuum) Οι μηχανές της σειράς TFS είναι ιδανικές για το οικονομικότερο πέρασμα από τη χειροκίνητη στην αυτόματη συσκευασία. Διαθέτουν τα ίδια πλεονεκτήματα εξοικονόμησης με τις μεγάλες θερμοδιαμορφωτικές μηχανές: Μείωση του κόστους συσκευασίας Αύξηση της παραγωγικότητας Βελτίωση της εμφάνισης του συσκευασμένου τελικού προϊόντος Γρήγορη τροφοδοσία των προϊόντων. Τα χαρακτηριστικά της μηχανής βοηθούν στην εύκολη εναλλαγή συσκευασίας ποικίλων προϊόντων καθώς τα καλούπια μπορούν εύκολα να αλλάξουν σύμφωνα με τις ανάγκες του χειριστή. TFS 100 TFS 100 Το μοντέλο TFS 100 είναι μία thermoforming μηχανή σχεδιασμένη για τη συσκευασία τροφίμων, φαρμακευτικών αλλά και άλλων συναφών προϊόντων. Η τελική συσκευασία κατασκευάζεται από την ίδια τη μηχανή με τη βοήθεια δύο ρόλλων φιλμ (πάνω & κάτω). Είναι η ιδανική μηχανή για το πέρασμα από τη χειροκίνητη στην αυτόματη συσκευασία. Βασικό πλαίσιο μηχανής mm. Άνω και κάτω σύστημα συγκράτησης ρόλου. Βασικό σύστημα διαμόρφωσης (με αέρα) και καλούπι συγκόλλησης. Σύστημα εγκάρσιας κοπής. Μηχανοκίνητο σύστημα κατά μήκους κοπής. Πνευματικές μπάρες ασφαλείας. Σύστημα εξόδου. (Ράμπα) Συλλογέας φύρας φιλμ (Ξάκρισμα). Inverter 2 εγχειρίδια λειτουργίας της μηχανής. Ανοξείδωτα καλύμματα. Έλεγχος UPC. Πίνακας ελέγχου με έγχρωμη οθόνη αφής 7. Πλαίσιο TFS που καλύπτει όλες τις προδιαγραφές υγιεινής. Προαιρετικά Προσαρμογή διαφορετικών καλουπιών. Σύστημα Κενού και προσθήκης αδρανούς αερίου (Τροποποιημένη ατμόσφαιρα M.A.P.). Ενσωματώσιμη αντλία κενού 40, 63 ή 100 m 3 /h. Πνευματική αλλαγή της πλάκας συγκόλλησης. Προσαρμογή της πλάκας συγκόλλησης για συσκευασίες με εύκολο άνοιγμα (easy open). Μαχαίρι ζικ-ζακ για εγκάρσια κοπή. Πνευματικό σύστημα κατά μήκους κοπής. Συσκευή κεντραρίσματος τυπωμένου φιλμ πάνω στη συσκευασία. Σύστημα απορρόφησης της φύρας (του φιλμ). Ιμάντας εξόδου. Συγχρονισμός με περιφερειακά στοιχεία. 37

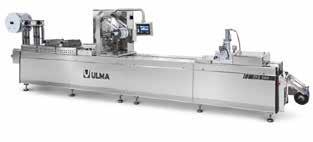

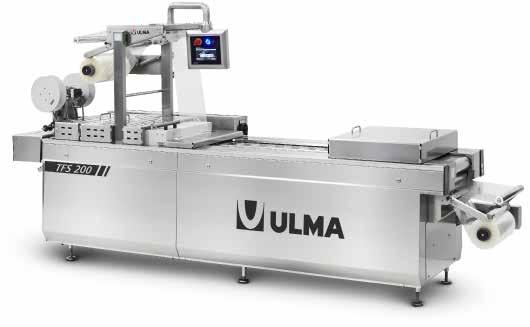

38 Μηχανές θερμοδιαμόρφωσης σκαφιδίων τροφίμων (Thermoforming) Για εύκαμπτα ή άκαμπτα σκαφίδια Με χρήση αδρανούς αερίου (M.A.P.) ή κενού αέρος (Vacuum) TFS Τα μοντέλα TFS είναι thermoforming μηχανές κατάλληλες για τη συσκευασία τροφίμων, φαρμακευτικών και άλλων προϊόντων. Για την τελική συσκευασία η μηχανή χρησιμοποιεί δύο ρόλους φιλμ (επάνω και κάτω). Το φιλμ μπορεί να είναι εύκαμπτο ή άκαμπτο. Η χρήση κενού και η προσθήκη αδρανούς αερίου διατίθεται προαιρετικά. Ανοξείδωτο ατσάλι AISI 304. Σύστημα ελέγχου IPC. Εμφάνιση πληροφοριών λειτουργίας. Εμφάνιση μηνυμάτων σφάλματος και παραμέτρων. Πιστοποιητικό CE. Πλαίσιο ΙΡ-65 (καλύπτει τις προδιαγραφές υγιεινής). Ευκολία στη Χρήση και τη Συντήρηση. Αποσπώμενα μέρη, χωρίς εργαλεία, στο χώρο φόρτωσης. Προγραμματιζόμενες ρυθμίσεις. Προγραμματιζόμενη ταχύτητα παραγωγής προϊόντων. Ελάχιστες απαιτήσης συντήρησης. Προαιρετικά εξαρτήματα: Κεντράρισμα του άνω και κάτω εκτυπωμένου φιλμ. Επέκταση του χώρου τροφοδοσίας (για το μοντέλο TFS 300). Συστήματα Κενού και προσθήκης αδρανούς αερίου M.A.P. Ενσωματώσιμη αντλία κενού 25, 63 ή 100 m 3 /h. Ειδικές τροποποιήσεις για στείρους χώρους. Ειδικά εξαρτήματα για πολύ διαβρωτικά προϊόντα. Σύνδεση και απόλυτη συνεργασία με περιφερειακό εξοπλισμό (εκτυπωτές, δοσομετρικά συστήματα κλπ.). Εξάρτημα για εύκολο κλείσιμο με ζίππερ, δυνατότητα εύκολου ανοίγματος (easy open), μαχαίρι ζικ-ζακ για το εύκολο άνοιγμα της συσκευασίας. TFS 500 Η TFS 500 είναι η καινοτομία στις thermoforming μηχανές. Η ULMA ξανασχεδίασε κάθε τμήμα των thermoforming μηχανών, για να ξεπεράσει τις αυστηρές προδιαγραφές τήρησης των κανόνων υγιεινής και της ανάγκης για βαθύ καθαρισμό που σήμερα απαιτούνται από τη βιομηχανία τροφίμων και φαρμάκων. Τα χαρακτηριστικά της μηχανής βοηθούν στην εύκολη εναλλαγή συσκευασίας ποικίλων προϊόντων καθώς τα καλούπια μπορούν εύκολα να αλλάξουν σύμφωνα με τις ανάγκες του χειριστή. Όλα τα παραπάνω τη καθιστούν εύκολη στο χειρισμό, τόσο με εύκαμπτο όσο και με άκαμπτο φιλμ έως 700 ΜΥ. 38 Στοιβαρή κατασκευή. Κατασκευασμένη εξολοκλήρου από ανοξείδωτο ατσάλι AISI 304. Το μήκος του πλαισίου της μηχανής ξεκινάει από mm. Κεκλιμένες επιφάνειες βοηθούν στην αποστράγγιση του νερού πλυσίματος. Οι πλευρικοί οδηγοί ανοίγουν εύκολα έτσι ώστε να διευκολύνουν το σωστό πλύσιμο του εσωτερικού της μηχανής. Αυτός ο σχεδιασμός εμποδίζει τη συσσώρευση μολυσματικών υπολειμμάτων. Διατίθενται διαφορετικοί τύποι συστημάτων ανύψωσης των καλουπιών. Στήριγμα άνω ρόλου ανεξάρτητο από τον ηλεκτρικό πίνακα. Είσοδος για το ξετύλιγμα του φιλμ. Στάνταρ επίπεδο προστασίας - ΙP 65 σε όλα τα μέρη της μηχανής. Προαιρετικά, σε σκοτεινές ζώνες ΙΡ-67 / ΙΡ-69. Ελάχιστη χρήση εσωτερικών καλωδιώσεων. Ανεξάρτητος κύριος ηλεκτρολογικός πίνακας (κινητός). Έλεγχος IPC. Προαιρετικό MODEM (επικοινωνίας με την ULMA) και OPC (πρόσβαση σε πραγματικό χρόνο). Πίνακας Ελέγχου: Ρυθμιζόμενος Οθόνη αφής Διακόπτες αφής Εύκολη επικοινωνία με το χειριστή (προαιρετικά διατίθεται με οθόνη γραφικών) Ενσωμάτωση και/ή σύνδεση με περιφερειακό εξοπλισμό. Εύκολη εναλλαγή καλουπιών. Ελάχιστη συντήρηση. Μειωμένη κατανάλωση. Προαιρετικά, αλλαγή του μέγιστου ύψους συσκευασίας και αυτόματα ρυθμιζόμενο άνοιγμα των καλουπιών.

39 Υλικά συσκευασίας τροφίμων Για την καλύτερη και μακρότερη συντήρηση των τροφίμων Σακούλες κενού αέρος Πολυστρωματικές συρρικνούμενες σακούλες της CRYOVAC, υψηλής συγκολλητικής ικανότητας, υψηλής φραγής και ελεγχόμενης διαπερατότητας ιδανική για τη συσκευασία ευπαθών τροφίμων (κρεατοσκευασμάτων, αλλαντικών, έτοιμων φαγητών και γαλακτοκομικών προϊόντων*) με δυνατότητα συγκόλλησης ακόμα και όταν η μία σακούλα επικαλύπτει την άλλη. Οι συρρικνούμενες σακούλες διατίθενται διάφανες, κόκκινες και κίτρινες. Υπάρχουν τυπωμένες ή ατύπωτες, με κυκλική ή πλαϊνή ραφή και ενωμένες με ταινία (για ενσακιστικά μηχανήματα) ή απλές. Σακούλες κενού αέρος, κατάλληλες για φούρνο μικροκυμάτων Σακούλες τροφίμων κατάλληλες για φούρνο μικροκυμάτων και συμβατικούς φούρνους Είναι ιδανικές για μαγείρεμα σε ζεστό αέρα, ατμό, νερό ή φούρνο μικροκυμάτων. Διαθέτουν άριστη διαύγεια και γυαλάδα για την καλύτερη δυνατή εμφάνιση του προϊόντος. Είναι ανθεκτικές σε θερμοκρασίες μαγειρέματος μέχρι 200 C για 2 ώρες. Διαθέτουν πολύ καλή αδιαπερατότητα στο οξυγόνο. Χαρακτηρίζονται από υψηλή ανθεκτικότητα. Διευκολύνουν το χρήστη κατά το άνοιγμα της συσκευασίας. Σακούλες κενού αέρος, vacuum Απλές σακούλες γενικής χρήσης, για συσκευασία σε κενό αέρος παντός είδους τροφίμων ή βιομηχανικών προϊόντων. Μεμβράνες τροφίμων Φίλμ PVC ειδικής επεξεργασίας, κατάλληλο και εγκεκριμένο για τρόφιμα με πρόσθετα χαμηλής μετανάστευσης. Προσφέρονται σε διάφορα πάχη, για χρήση με το χέρι ή με αυτόματες μηχανές. Συγκαταλέγεται στα Εγκεκριμένα υλικά συσκευασίας τροφίμων. Πολυστρωματικά φιλμ Πολυστρωματικά φιλμ που χρησιμοποιούνται για τη συσκευασία μεγάλης γκάμας τροφίμων. Είναι κατάλληλα για flow-pack, και tray-sealing εφαρμογές και ειδικά σχεδιασμένα για χρήση ως άνω ή κάτω φιλμ σε οποιαδήποτε εφαρμογή θερμοδιαμόρφωσης. Ιδανικά για τη συσκευασία σε κενό κατεψυγμένων ή θερμικά επεξεργασμένων τροφίμων. Περιέκτες - Σκαφίδια Διατίθενται σε διάφορα μεγέθη και υλικά όπως PET, PP, CPET. Κατάλληλα για τρόφιμα (κατόπιν παραγγελίας). Διχτάκια Πλαστικά δίχτυα συσκευασίας, σε πολλά πάχη και χρώματα. Όλα τα αναλώσιμα υλικά συγκαταλέγονται στα εγκεκριμένα υλικά συσκευασίας τροφίμων. 39
