Σύγχρονες Μορφές Κατεργασίας Ξύλου. «Συγκολλητικές περιθωρίων» Δρ. Σωτήριος Καραστεργίου Καθηγητής Γενικό Τμήμα Λάρισας Πανεπιστήμιο Θεσσαλίας

Transcript

1 Σύγχρονες Μορφές Κατεργασίας Ξύλου «Συγκολλητικές περιθωρίων» Δρ. Σωτήριος Καραστεργίου Καθηγητής Γενικό Τμήμα Λάρισας Πανεπιστήμιο Θεσσαλίας

2 Συγκολλητική περιθωρίων

3 Περιθώρια ξυλοπλακών με συγκολλημένες ταινίες

4 Σύστημα υπολογιστή

5 Οδηγός αυτόματης τροφοδοσίας

6 Βέργα στήριξης

7 Σύστημα θέρμανσης και επάλειψης της κόλλας

8 Σύστημα ψεκασμού αντικολλητικού υγρού

9 Σύστημα τροφοδοσίας ταινιών 24 θέσεων Σύστημα τροφοδοσίας ταινιών 5 θέσεων

10 Σύστημα συμπίεσης της ταινίας

11 Κεφαλές προπλάνισης

12 Μονάδα φρεζών

13 Σύστημα από δύο σοκοροκόφτες Λειτουργία των σοκοροκοφτών

14 Μονάδα κουρευτικών Λειτουργία της μονάδας των κουρευτικών

15 Επιλογή μορφής κουρέματος

16 Λειτουργία των ξυστρών

17 Λειτουργία του γωνιοσπάστη

18 Βούρτσες καθαρίσματος

19 Κεφαλές γενικών κατεργασιών

20 Κεφαλές γενικών κατεργασιών

21 Τριβείο φινιρίσματος για επίπεδες επιφάνειες Τριβείο φινιρίσματος Τριβείο φινιρίσματος για καμπύλες επιφάνειες

22 Κεφαλές προπλάνισης με περίβλημα εγκλωβισμού υπολλειμάτων ξύλου

23 Σύστημα επαναφοράς ξυλοπλακών τύπου μπούμερανγκ

24 Ταινίες περιθωρίου Ιστορική αναδρομή 1950 Δημιουργία ταινιών περιθωρίου από PVC 80 Δημιουργία ταινιών περιθωρίου από ABS (μέσα δεκαετίας) 1990 Ανάγκη δημιουργίας ανθεκτικών σε χημικά ταινιών περιθωρίου 90 Δημιουργία ταινιών περιθωρίου από PP (τέλη δεκαετίας 90)

25 Κριτήρια επιλογής ταινιών περιθωρίου - Αντοχή στο χρόνο - αντοχή στο φως - βαθμός σκληρότητας - ποιότητα εξωτερικής στρώσης (εξωτερική διακόσμηση) - ποιότητα εσωτερικής στρώσης (επιφάνεια συγκόλλησης) - φιλικότητα προς το περιβάλλον

26 Τύποι ταινιών -Χαρτί με μελαμίνη (μελαμίνες) PVC (πολυβινυλοχλωρίδιο) -Πολυμερή ABS (ακριλονιτρίλιο βουταδιένιο - στυρόλιο) PP (πολυπροπυλένιο) Πλεονεκτήματα ταινιών από πολυμερές έναντι των μελαμινούχων - αντέχουν σε σχισίματα και ξεφλούδισματα - δεν αποκολλώνται σε συνθήκες υψηλής υγρασίας (φουσκώματα) - μπορούν να μορφοποιηθούν στα άκρα (δημιουργία radius)

27 Συμπεριφορά κατά την καύση το PVC παράγει CO 2, υδρατμούς και υδροχλωρικό οξύ - το ABS παράγει σε τέλεια καύση ενώσεις του αζώτου και σε ατελή τοξικές ουσίες όπως το υδροχλωρικό οξύ - το PP παράγει CO 2 και υδρατμούς Κριτήρια επιλογής πολυμερών ταινιών PVC: χαμηλό κόστος, εύκολη κατεργασία - ABS: σχετικά εύκολη κατεργασία, πιο φιλικό στο περιβάλλον από το PVC (απαίτηση διαγωνισμών) - PP: πιο φιλικό από όλα στο περιβάλλον, αντέχει σε χημικά

28 Εφαρμογή ταινιών περιθωρίου χωρίς κόλλα Ζero Joint Technology Εκτός από την κλασική μέθοδο συγκόλλησης ταινιών περιθωρίου με κόλα, τα τελευταία χρόνια αναπτύχθηκαν και οι ακόλουθες τεχνολογίες εφαρμογής ταινιών περιθωρίων χωρίς προσθήκη κόλλας (zero joint technology): Laser Hot air Plasma Near Infrared Radiation (NIR)

29 Συγκόλληση ταινιών περιθωρίου με laser Φωτο: HOMAG Φωτο: REHAU

30 Συγκολλητικές περιθωρίου με laser

31 Πλεονεκτήματα συγκόλλησης περιθωρίων με τεχνολογία laser Μείωση κόστους διότι: - δεν απαιτείται κόλλα - μειώνονται οι χρόνοι αναμονής (για θέρμανση της κόλλας, αλλαγής των ταινιών) - δεν απαιτούνται βοηθητικά υλικά (καθαριστικά, κλπ.) - οι απαιτήσεις για συντήρηση του laser είναι μικρές Δε δημιουργούνται προβλήματα μόλυνσης Επιτυγχάνεται καλύτερη επαφή στη ραφή - δεν υπάρχουν αρμοί - μηχανική και χημική ένωση μεταξύ επιφάνειας και ταινίας

32 Σύγκριση συγκολλημένων ταινιών περιθωρίου Κλασική μέθοδος με κόλλα τύπου EVA Κλασική μέθοδος με κόλλα τύπου PUR Μέθοδος με Laser Ποιότητα αρμών Φωτο: REHAU Συμπεριφορά σε υγρασία (30min)

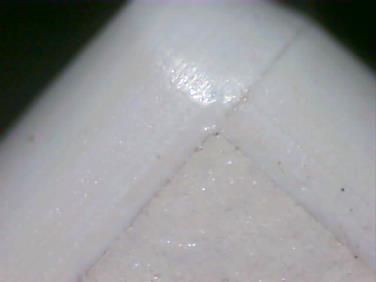

33 Κλασική μέθοδος με κόλλα τύπου EVA Κλασική μέθοδος με κόλλα τύπου PUR Μέθοδος με Laser Γωνιακή σύνδεση Φωτο: REHAU Συμπεριφορά σε υγρασία (30min)

34 Συγκόλληση ταινιών περιθωρίου με διοδικό laser Φωτο: REHAU Η τεχνολογία συγκόλλησης με διοδικό laser διαφέρει από την τεχνολογία laser CO 2 στα ακόλουθα: -Χρησιμοποιεί μικρότερα μήκη κύματος (περ. 980 αντί nm) -Πραγματοποιεί μίξη των absorbers με το υπόστρωμα (κόλλα) της ταινίας -Η συμπεριφορά του υποστρώματος εξαρτάται από το χρώμα αυτού Laser CO 2 Διοδικό laser

35 Φωτο: DOELLKEN - WEIMAR

36 Συγκόλληση ταινιών περιθωρίου με plasma Πλεονεκτήματα συγκόλλησης με plasma σε σχέση με τα laser -Μικρότερο κόστος επένδυσης -Μικρότερο κόστος λειτουργίας -Απαιτεί μικρότερο χώρο -Μικρότερη επικινδυνότητα Φωτο: REHAU Μειονεκτήματα συγκόλλησης με plasma σε σχέση με τα laser -Χαμηλότερες ταχύτητες παραγωγής (έως 20m/min) -Παρουσιάζονται μεταχρωματισμοί -Δεν μπορούν να χρησιμοποιηθούν όλες οι κόλλες

37 Φωτο: DOELLKEN - WEIMAR

38 Συγκόλληση ταινιών περιθωρίου με τεχνολογία NIR Φωτο: DOELLKEN - WEIMAR

39 Συγκόλληση ταινιών περιθωρίου με τεχνολογία Hot Air Φωτο: DOELLKEN - WEIMAR
