ΣΥΝΘΕΤΗ ΞΥΛΕΙΑ ΑΠΟ ΣΥΓΚΟΛΛΗΜΕΝΑ ΠΛΑΝΙΔΙΑ ΞΥΛΟΥ. ΑΛΛΕΣ ΟΝΟΜΑΣΙΕΣ: L.S.L (Laminated Strand Lumber) INTRALLAM (ΕΥΡΩΠΗ) TIMBERSTRAND (ΑΜΕΡΙΚΗ)

Transcript

1 ΣΥΝΘΕΤΗ ΞΥΛΕΙΑ ΑΠΟ ΣΥΓΚΟΛΛΗΜΕΝΑ ΠΛΑΝΙΔΙΑ ΞΥΛΟΥ ΑΛΛΕΣ ΟΝΟΜΑΣΙΕΣ: L.S.L (Laminated Strand Lumber) INTRALLAM (ΕΥΡΩΠΗ) TIMBERSTRAND (ΑΜΕΡΙΚΗ)

2 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Το LSL είναι το πιο νέο προϊόν (εμφανίστηκε το 1990) που παράγεται από συγκολλημένο ξύλο. Παράγεται σε 19 εργοστάσια στη Β. Αμερική Μοιάζει με το OSB (Oriented Strand Board) με τη διαφορά ότι το μήκος των τεμαχιδίων είναι πολύ μεγαλύτερο από αυτό του OSB και κυμαίνεται από mm σε αντίθεση με το OSB που κυμαίνεται από mm. Ηπρώτη ύλη που χρησιμοποιείται είναι ηλεύκη και το Yellow poplar (ταχυαυξή και μικρής διαμέτρου) Ποσοτική απόδοση ως 76%

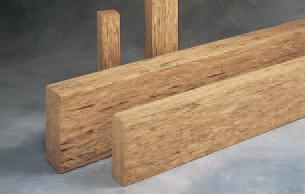

3 TIMBERSTRAND LSL

4 TIMBERSTRAND LSL

5 TIMBERSTRAND LSL

6 ΡΟΗ ΠΑΡΑΓΩΓΗΣ ΤΟΥ LSL Δεξαμενή Αποθήκευσης - θέρμανσης Ανιχνευτής Μετάλλων Αποφλοιωτής Σπαστήρας Αποθηκευτικοί Χώροι Συγκολλητική ουσία Αποθηκευτικοί Χώροι Ξηραντήριο Ταξινόμηση πλανιδίων Παραφίνη Διαχωρισμός μικρώνπλανιδ ιων Τεμαχισμός Στοίβαξη Στρωμάτωση Λείανση Πρέσα

7 ΛΕΠΤΟΜΕΡΕΙΕΣ ΤΕΧΝΟΛΟΓΙΑΣ ΠΑΡΑΓΩΓΗΣ LSL Τα κορμοτεμάχια αποθηκεύονται είτε στοιβαζόμενα είτε σε θερμαινόμενες δεξαμενές με θερμοκρασία νερού 60 o C. Αποφλοίωση Διαστάσεις πλανιδίων: πάχος 0,75-1,3mm, πλάτος 15-25mm, μήκος ως 300mm). Ξήρανση (χρήση ηλεκτρικών φίλτρων για δέσμευση αερίων ρύπων) Ταξινόμηση ανάλογα με τις διαστάσεις Ψεκασμός συγκολλητικής ουσίας (ισοκυανικού εστέρα -PMDI) Στρωμάτωση Συμπίεση σε θερμαινόμενη πρέσα ατμού (steam injection pressing). Λείανση Τεμαχισμός Στοίβαξη

8 ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ πλανίδια κορμοί LSL προσανατολισμός

9 ΙΔΙΟΤΗΤΕΣ Αντοχή στη ρίκνωση Ανοίγματα σε κατασκευές μέχρι 16 μέτρα Μικρού βάρους και ανθεκτικούς φορείς που βοηθούν στην αντισεισμικότητα των κτιρίων. Αντοχή στη φωτιά και σε πολλά σημεία καλύτερη από το συμπαγές ξύλο. Θερμομονωτικές ιδιότητες. Κατά την ροή παραγωγής αφαιρούνται τα τυπικά σφάλματα του ξύλου γεγονός που μειώνει το συντελεστή κυμάνσεως των μηχανικών ιδιοτήτων σε σχέση με το μασίφ ξύλο.

10 ΙΔΙΟΤΗΤΕΣ LSL

11 ΙΔΙΟΤΗΤΕΣ LSL

12 ΙΔΙΟΤΗΤΕΣ LSL

13 ΙΔΙΟΤΗΤΕΣ LSL

14 ΠΥΚΝΟΤΗΤΑ TrusJoist PSL TrusJoist LSL 1.7E TrusJoist LVL 2.0E TrusJoist LSL 1.5E TrusJoist LSL 1.3E 13.2 E Aust LVL or Similar D Fir Glulam Radiata Glulam MGP12 Pine MGP10 Pine kg/m 3 -

15 ΕΛΑΣΤΙΚΟΤΗΤΑ Figure 4: Engineered and Sawn Timber Modulus of Elasticity (Stiffness) Comparison 1 TrusJoist LVL 2.0E TrusJoist PSL DFir Glulam 13.2 E Aust LVL or Similar MGP12 Pine Radiata Glulam TrusJoist LSL 1.7E TrusJoist LSL 1.5E MGP10 Pine TrusJoist LSL 1.3E GPa -

16 ΠΛΕΟΝΕΚΤΗΜΑΤΑ σε σχέση με LVL & PSL Φθηνότερο Η πρώτη ύλη δεν περιορίζεται μόνο σε κορμοτεμάχια που μπορούν να εκτυλιχθούν. Μπορούν να χρησιμοποιηθούν και κορμοτεμάχια μικρού μήκους κα μη ευθυτενή από διάφορα δασοπονικά είδη. Ηχρήση κορεσμένου ατμού κατά τη διάρκεια της συμπίεσης αυξάνει την ομοιόμορφη κατανομή της πυκνότητας.

17 ΠΛΕΟΝΕΚΤΗΜΑΤΑ σε σχέση με LVL & PSL Οεμποτισμός των πλανιδίων γίνεται πριν την συμπίεση και αυτό κάνει το τελικό προϊόν πιο ανθεκτικό. Ικανοποιητική συγκράτηση μεταλλικών μέσων σύνδεσης

18 ΜΕΙΟΝΕΚΤΗΜΑΤΑ Μικρότερη διαστασιακή σταθερότητα από LVL, PSL λόγω μεγαλύτερης συμπίεσης στην πρέσα LVL, PSL έχουν μεγαλύτερη μηχανική αντοχή και μικρότερες στρεβλώσεις

19 ΔΙΑΦΟΡΕΣ σε σχέση με το PSL Στο LSL ηπρώτηύληείναιταξυλοτεμαχίδιαπου παράγονταιμετεμαχισμό, ενώστο PSL παράγεταιαφούπρώτατοκορμοτεμάχιο εκτυλιχθεί. Κατάτοπρεσάρισμαοπολυμερισμόςτης συγκολλητικήςουσίαςγίνεταιμετηνδιοχέτευση ατμούενώστο PSL μετηνχρήσημικροκυμάτων. Ησυγκολλητικήουσίαπουχρησιμοποιείται είναιπολυισοκυανικοίεστέρες (PMDI) καιτο προϊόνχρησιμοποιείταιγιαελαφρέςχρήσεις.

20 LSL ΙΝTRALLAM (ΕΥΡΩΠΗ) INTRALLAM S Τα πλανίδια είναι προσανατολισμένα παράλληλα με το μήκος του προϊόντος (μορφή ξυλοδοκού) INTRALLAM P Τα πλανίδια έχουν μικρότερο βαθμό προσανατολισμού (μορφή ξυλοπλάκας)

21 LSL ΙΝTRALLAM S

22 LSL ΙΝTRALLAM S

23 LSL ΙΝTRALLAM P

24 LSL ΙΝTRALLAM P

25 ΧΡΗΣΕΙΣ Ως φορέας δυνάμεων (φέρων στοιχείο) στην κατασκευή σπιτιών. Χρησιμοποιείται και για την κατασκευή πλαισίων θυρών και παραθύρων Στην επιπλοποιία μπορεί να αντικαταστήσει το συμπαγές ξύλο. Ως ξυλοπλάκα για την επικάλυψη στεγών, δαπέδων Στις δοκούς τύπου Ι(I Beam)

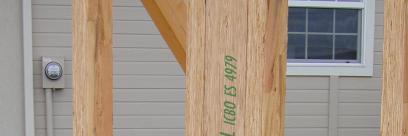

26 ΧΡΗΣΕΙΣ LSL ΚΟΛΩΝΕΣ ΕΡΓΟΣΤΑΣΙΑΚΕΣ ΚΑΤΑΣΚΕΥΕΣ

27 ΧΡΗΣΕΙΣ LSL ΔΟΚΟΙ ΔΟΜΙΚΗ ΠΛΑΚΑ ΤΟΙΧΟΠΟΙΙΑ

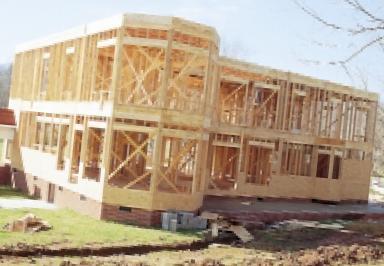

28 Χρήσειςτου LSL

29

30 Χρήσεις του LSL

31 Χρήσεις του LSL

32 Χρήσεις του LSL

33 Χρήσεις του LSL

34 Χρήσεις του LSL

35 Χρήσεις του LSL

36 Χρήσεις του LSL

37 Χρήσεις του LSL

38 Χρήσεις του LSL

39 Χρήσεις του LSL
