SolvisMax To σύστημα διαχείρισης ενέργειας

Transcript

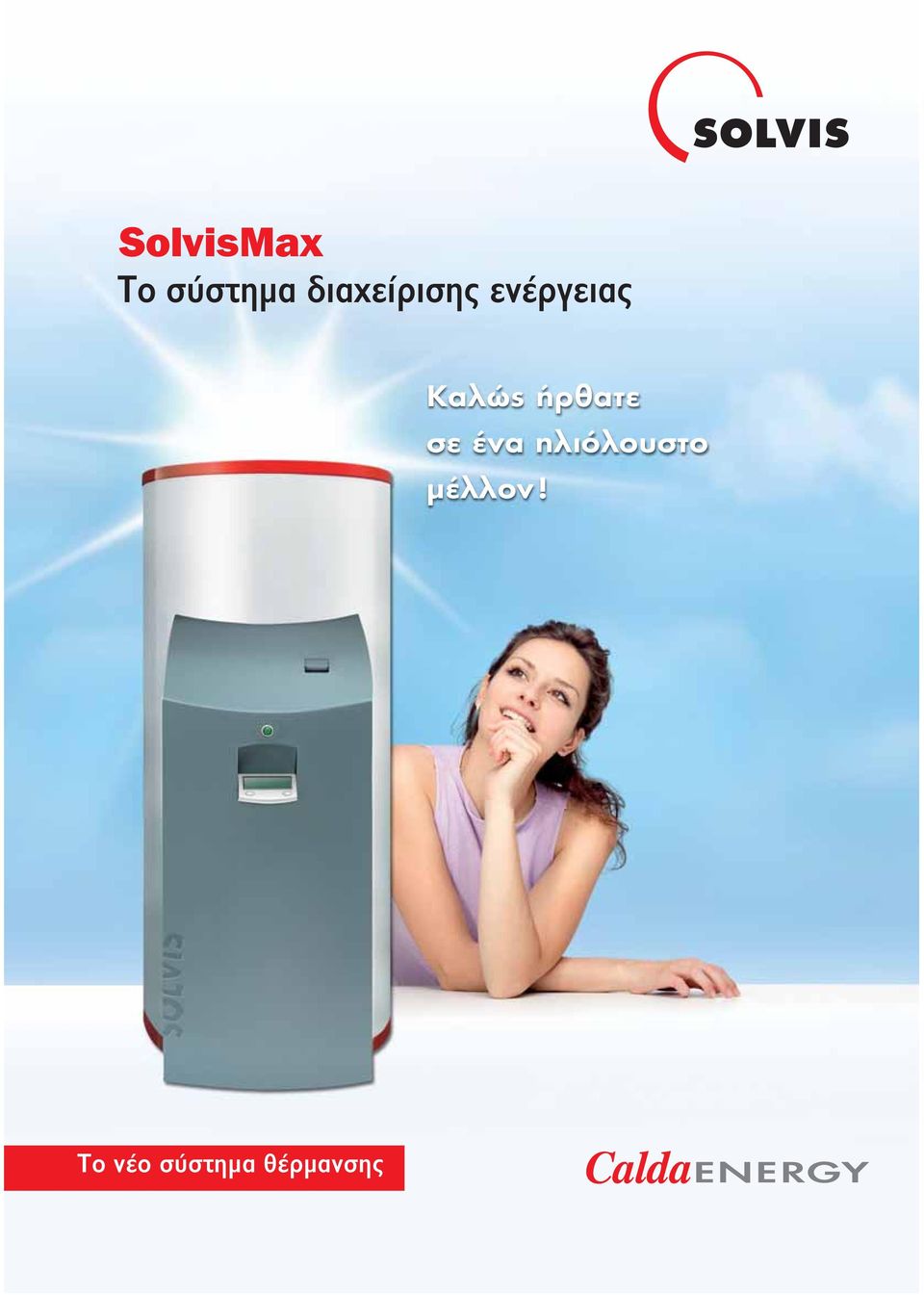

1 SolvisMax To σύστημα διαχείρισης ενέργειας Καλώς ήρθατε σε ένα ηλιόλουστο μέλλον! Το νέο σύστημα θέρμανσης

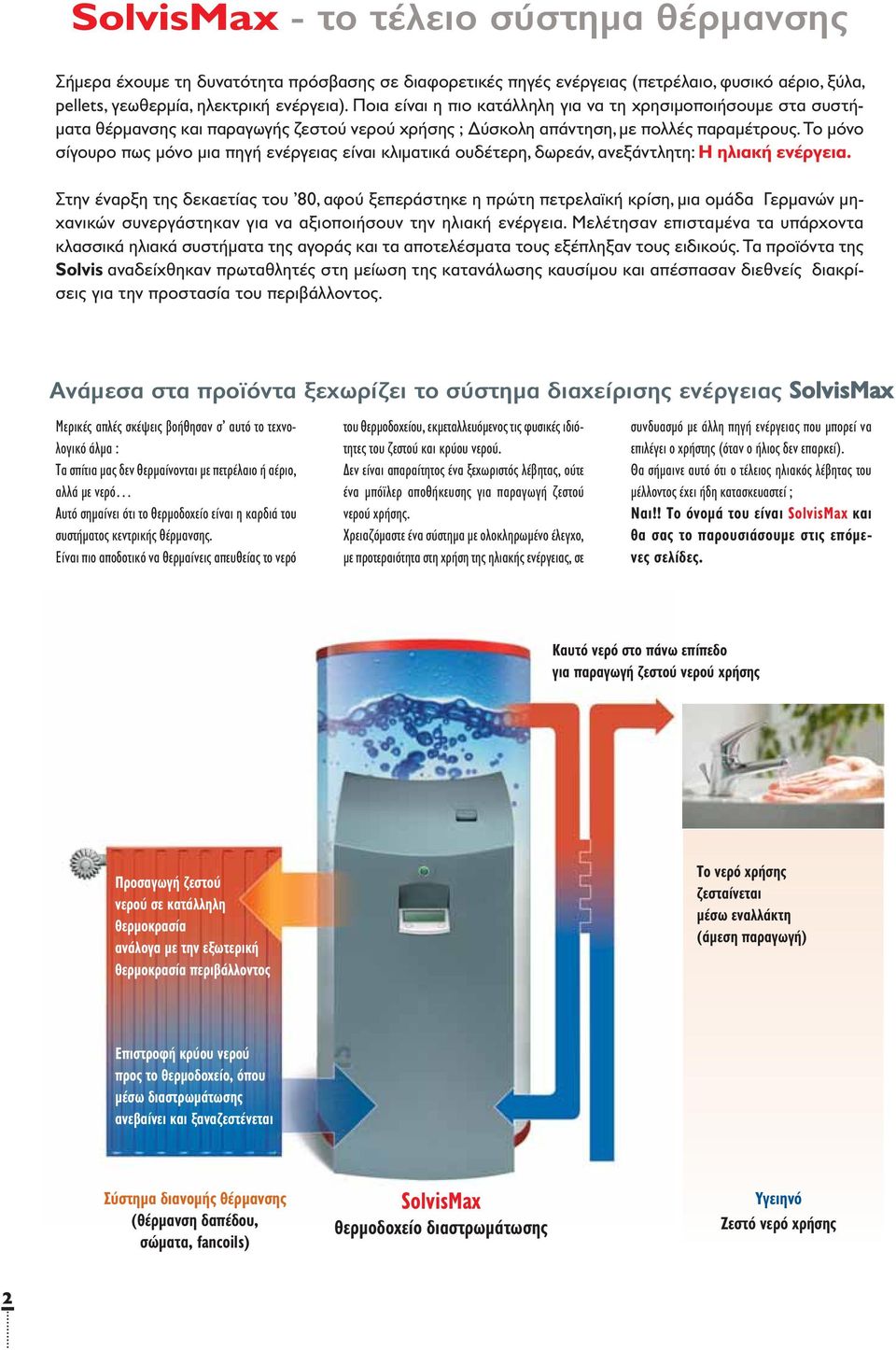

2 SolvisMax - το τέλειο σύστημα θέρμανσης Σήμερα έχουμε τη δυνατότητα πρόσβασης σε διαφορετικές πηγές ενέργειας (πετρέλαιο, φυσικό αέριο, ξύλα, pellets, γεωθερμία, ηλεκτρική ενέργεια). Ποια είναι η πιο κατάλληλη για να τη χρησιμοποιήσουμε στα συστήματα θέρμανσης και παραγωγής ζεστού νερού χρήσης ; Δύσκολη απάντηση, με πολλές παραμέτρους. Το μόνο σίγουρο πως μόνο μια πηγή ενέργειας είναι κλιματικά ουδέτερη, δωρεάν, ανεξάντλητη: Η ηλιακή ενέργεια. Στην έναρξη της δεκαετίας του 80, αφού ξεπεράστηκε η πρώτη πετρελαϊκή κρίση, μια ομάδα Γερμανών μηχανικών συνεργάστηκαν για να αξιοποιήσουν την ηλιακή ενέργεια. Μελέτησαν επισταμένα τα υπάρχοντα κλασσικά ηλιακά συστήματα της αγοράς και τα αποτελέσματα τους εξέπληξαν τους ειδικούς. Τα προϊόντα της Solvis αναδείχθηκαν πρωταθλητές στη μείωση της κατανάλωσης καυσίμου και απέσπασαν διεθνείς διακρίσεις για την προστασία του περιβάλλοντος. Ανάμεσα στα προϊόντα ξεχωρίζει το σύστημα διαχείρισης ενέργειας SolvisMax Μερικές απλές σκέψεις βοήθησαν σ αυτό το τεχνολογικό άλμα : Τα σπίτια μας δεν θερμαίνονται με πετρέλαιο ή αέριο, αλλά με νερό Αυτό σημαίνει ότι το θερμοδοχείο είναι η καρδιά του συστήματος κεντρικής θέρμανσης. Είναι πιο αποδοτικό να θερμαίνεις απευθείας το νερό του θερμοδοχείου, εκμεταλλευόμενος τις φυσικές ιδιότητες του ζεστού και κρύου νερού. Δεν είναι απαραίτητος ένα ξεχωριστός λέβητας, ούτε ένα μπόϊλερ αποθήκευσης για παραγωγή ζεστού νερού χρήσης. Χρειαζόμαστε ένα σύστημα με ολοκληρωμένο έλεγχο, με προτεραιότητα στη χρήση της ηλιακής ενέργειας, σε συνδυασμό με άλλη πηγή ενέργειας που μπορεί να επιλέγει ο χρήστης (όταν ο ήλιος δεν επαρκεί). Θα σήμαινε αυτό ότι ο τέλειος ηλιακός λέβητας του μέλλοντος έχει ήδη κατασκευαστεί ; Ναι!! Το όνομά του είναι SolvisMax και θα σας το παρουσιάσουμε στις επόμενες σελίδες. Καυτό νερό στο πάνω επίπεδο για παραγωγή ζεστού νερού χρήσης Προσαγωγή ζεστού νερού σε κατάλληλη θερμοκρασία ανάλογα με την εξωτερική θερμοκρασία περιβάλλοντος Το νερό χρήσης ζεσταίνεται μέσω εναλλάκτη (άμεση παραγωγή) Επιστροφή κρύου νερού προς το θερμοδοχείο, όπου μέσω διαστρωμάτωσης ανεβαίνει και ξαναζεστένεται Σύστημα διανομής θέρμανσης (θέρμανση δαπέδου, σώματα, fancoils) SolvisMax θερμοδοχείο διαστρωμάτωσης Yγειηνό Ζεστό νερό χρήσης 2

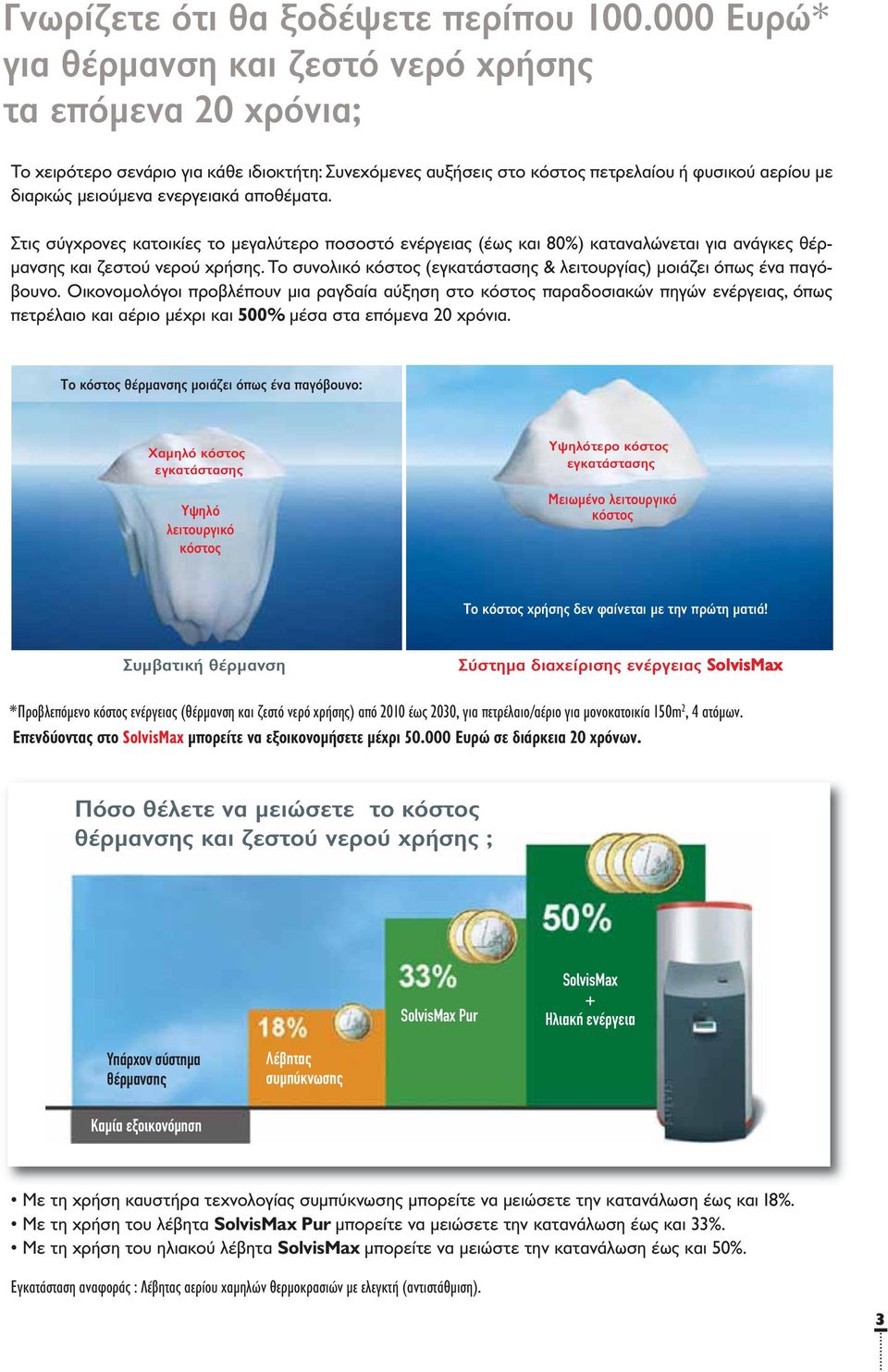

3 Γνωρίζετε ότι θα ξοδέψετε περίπου Eυρώ* για θέρμανση και ζεστό νερό χρήσης τα επόμενα 20 χρόνια; Το χειρότερο σενάριο για κάθε ιδιοκτήτη: Συνεχόμενες αυξήσεις στο κόστος πετρελαίου ή φυσικού αερίου με διαρκώς μειούμενα ενεργειακά αποθέματα. Στις σύγχρονες κατοικίες το μεγαλύτερο ποσοστό ενέργειας (έως και 80%) καταναλώνεται για ανάγκες θέρμανσης και ζεστού νερού χρήσης. Το συνολικό κόστος (εγκατάστασης & λειτουργίας) μοιάζει όπως ένα παγόβουνο. Οικονομολόγοι προβλέπουν μια ραγδαία αύξηση στο κόστος παραδοσιακών πηγών ενέργειας, όπως πετρέλαιο και αέριο μέχρι και 500% μέσα στα επόμενα 20 χρόνια. Το κόστος θέρμανσης μοιάζει όπως ένα παγόβουνο: Χαμηλό κόστος εγκατάστασης Υψηλό λειτουργικό κόστος Υψηλότερο κόστος εγκατάστασης Μειωμένο λειτουργικό κόστος Το κόστος χρήσης δεν φαίνεται με την πρώτη ματιά! Συμβατική θέρμανση Σύστημα διαχείρισης ενέργειας SolvisMax *Προβλεπόμενο κόστος ενέργειας (θέρμανση και ζεστό νερό χρήσης) από 2010 έως 2030, για πετρέλαιο/αέριο για μονοκατοικία 150m 2, 4 ατόμων. Επενδύοντας στο SolvisMax μπορείτε να εξοικονομήσετε μέχρι Eυρώ σε διάρκεια 20 χρόνων. Πόσο θέλετε να μειώσετε το κόστος θέρμανσης και ζεστού νερού χρήσης ; SolvisMax Pur SolvisMax + Ηλιακή ενέργεια Υπάρχον σύστημα θέρμανσης Λέβητας συμπύκνωσης Καμία εξοικονόμηση Με τη χρήση καυστήρα τεχνολογίας συμπύκνωσης μπορείτε να μειώσετε την κατανάλωση έως και 18%. Με τη χρήση του λέβητα SolvisMax Pur μπορείτε να μειώσετε την κατανάλωση έως και 33%. Με τη χρήση του ηλιακού λέβητα SolvisMax μπορείτε να μειώστε την κατανάλωση έως και 50%. Εγκατάσταση αναφοράς : Λέβητας αερίου χαμηλών θερμοκρασιών με ελεγκτή (αντιστάθμιση). 3

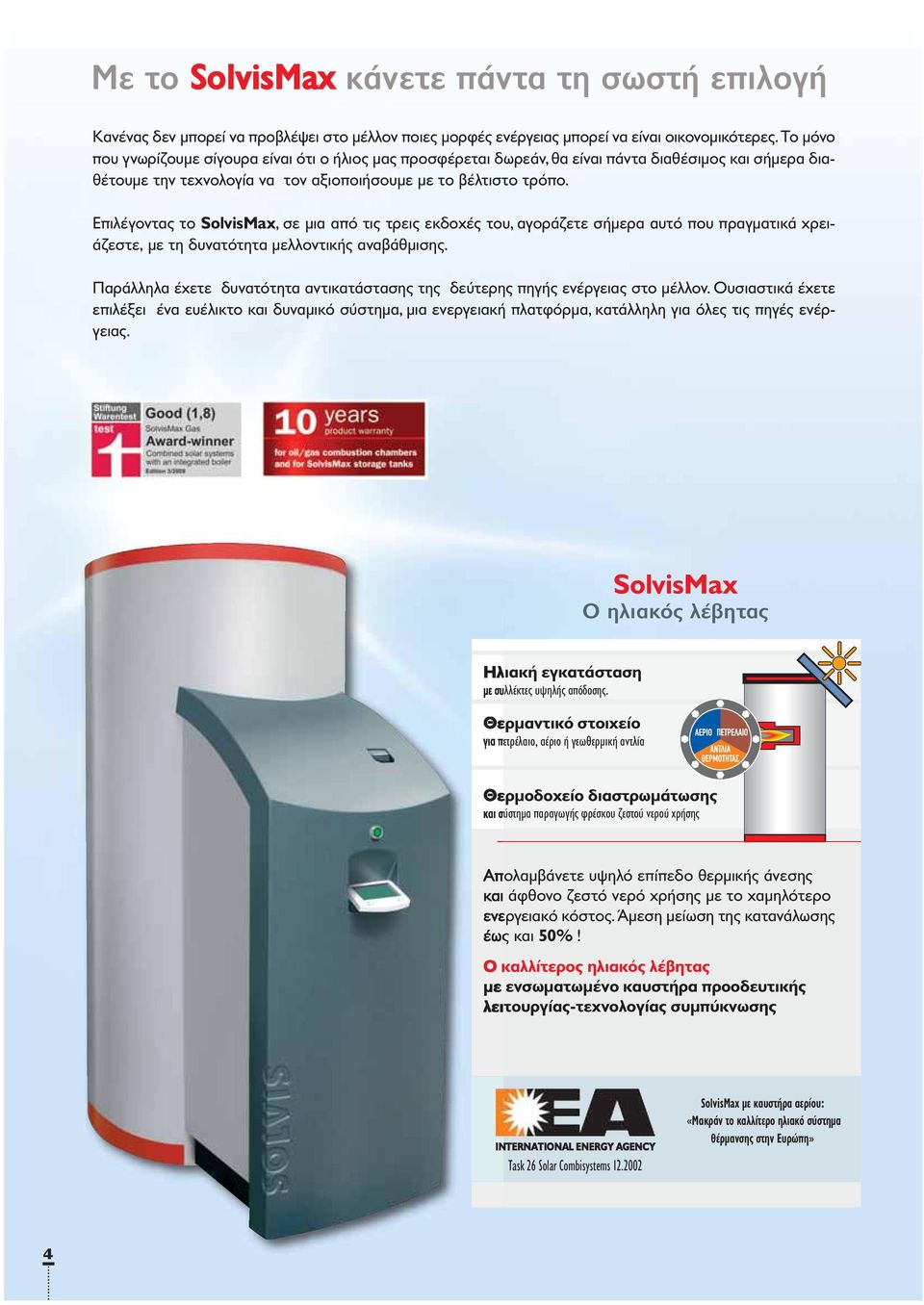

4 Με το SolvisΜax κάνετε πάντα τη σωστή επιλογή Κανένας δεν μπορεί να προβλέψει στο μέλλον ποιες μορφές ενέργειας μπορεί να είναι οικονομικότερες. Το μόνο που γνωρίζουμε σίγουρα είναι ότι ο ήλιος μας προσφέρεται δωρεάν, θα είναι πάντα διαθέσιμος και σήμερα διαθέτουμε την τεχνολογία να τον αξιοποιήσουμε με το βέλτιστο τρόπο. Επιλέγοντας το SolvisMax, σε μια από τις τρεις εκδοχές του, αγοράζετε σήμερα αυτό που πραγματικά χρειάζεστε, με τη δυνατότητα μελλοντικής αναβάθμισης. Παράλληλα έχετε δυνατότητα αντικατάστασης της δεύτερης πηγής ενέργειας στο μέλλον. Ουσιαστικά έχετε επιλέξει ένα ευέλικτο και δυναμικό σύστημα, μια ενεργειακή πλατφόρμα, κατάλληλη για όλες τις πηγές ενέργειας. SolvisMax Ο ηλιακός λέβητας Ηλιακή εγκατάσταση με συλλέκτες υψηλής απόδοσης. Θερμαντικό στοιχείο για πετρέλαιο, αέριο ή γεωθερμική αντλία Θερμοδοχείο διαστρωμάτωσης και σύστημα παραγωγής φρέσκου ζεστού νερού χρήσης Απολαμβάνετε υψηλό επίπεδο θερμικής άνεσης και άφθονο ζεστό νερό χρήσης με το χαμηλότερο ενεργειακό κόστος. Άμεση μείωση της κατανάλωσης έως και 50%! Ο καλλίτερος ηλιακός λέβητας με ενσωματωμένο καυστήρα προοδευτικής λειτουργίας-τεχνολογίας συμπύκνωσης INTERNATIONAL ENERGY AGENCY Task 26 Solar Combisystems SolvisMax με καυστήρα αερίου: «Μακράν το καλλίτερο ηλιακό σύστημα θέρμανσης στην Ευρώπη» 4

5 SolvisΜax - η βάση για όλες τις πηγές ενέργειας Ηλιακοί συλλέκτες Καυστήρας αερίου (ενσωματωμένος /αντικαταστάσιμος) Καυστήρας πετρελαίου (ενσωματωμένος /αντικαταστάσιμος) Γεωθερμική αντλία (ενσωματωμένη /αντικαταστάσιμη) Μπορεί επίσης να τροφοδοτηθεί από : Λέβητα pellets (SolvisLino) Ενεργειακό τζάκι Ζεστό νερό χρήσης Θέρμανση Πλυντήριο Πισίνα BHKW ΗP Αντλία θερμότητας SolvisMax Pur SolvisMax Futur Ο καλλίτερος λέβητας πετρελαίου ή αερίου με δυνατότητα αναβάθμισης σε ηλιακό λέβητα. ΑΕΡΙΟ ΠΕΤΡΕΛΑΙΟ Το καλλίτερο ηλιακό θερμοδοχείο για συνδυασμό με τον υπάρχοντα λέβητά σας. Για θέρμανση και ζεστό νερό χρήσης, αρχικά χωρίς ηλιακή υποστήριξη. Με κατανάλωση τουλάχιστον 15% μικρότερη από τους αντίστοιχους λέβητες συμπύκνωσης. Μείωση της κατανάλωσης έως και 40%. Και όταν ο λέβητας καταστραφεί, δεν θα χρειαστεί να αντικατασταθεί. Το θερμοδοχείο SolvisMax Futur με την προσθήκη καυστήρα μπορεί να γίνει το πιο προηγμένο ηλιακό σύστημα θέρμανσης. 1 ο βήμα : SolvisMax Pur. Ο λέβητας για αντικατάσταση παλαιού. 1 ο βήμα : Solvis Max Futur. Το ηλιακό θερμοδοχείο. 2 ο βήμα : Εξοπλισμός αργότερα με ηλιακούς συλλέκτες και μείωση του κόστους θέρμανσης στο μισό. 2 ο βήμα : Τοποθετείστε αργότερα τον καυστήρα πάνω στο ηλιακό θερμοδοχείο! Έτσι δεν χρειάζεται επιπλέον χώρος για τον λέβητα. 5

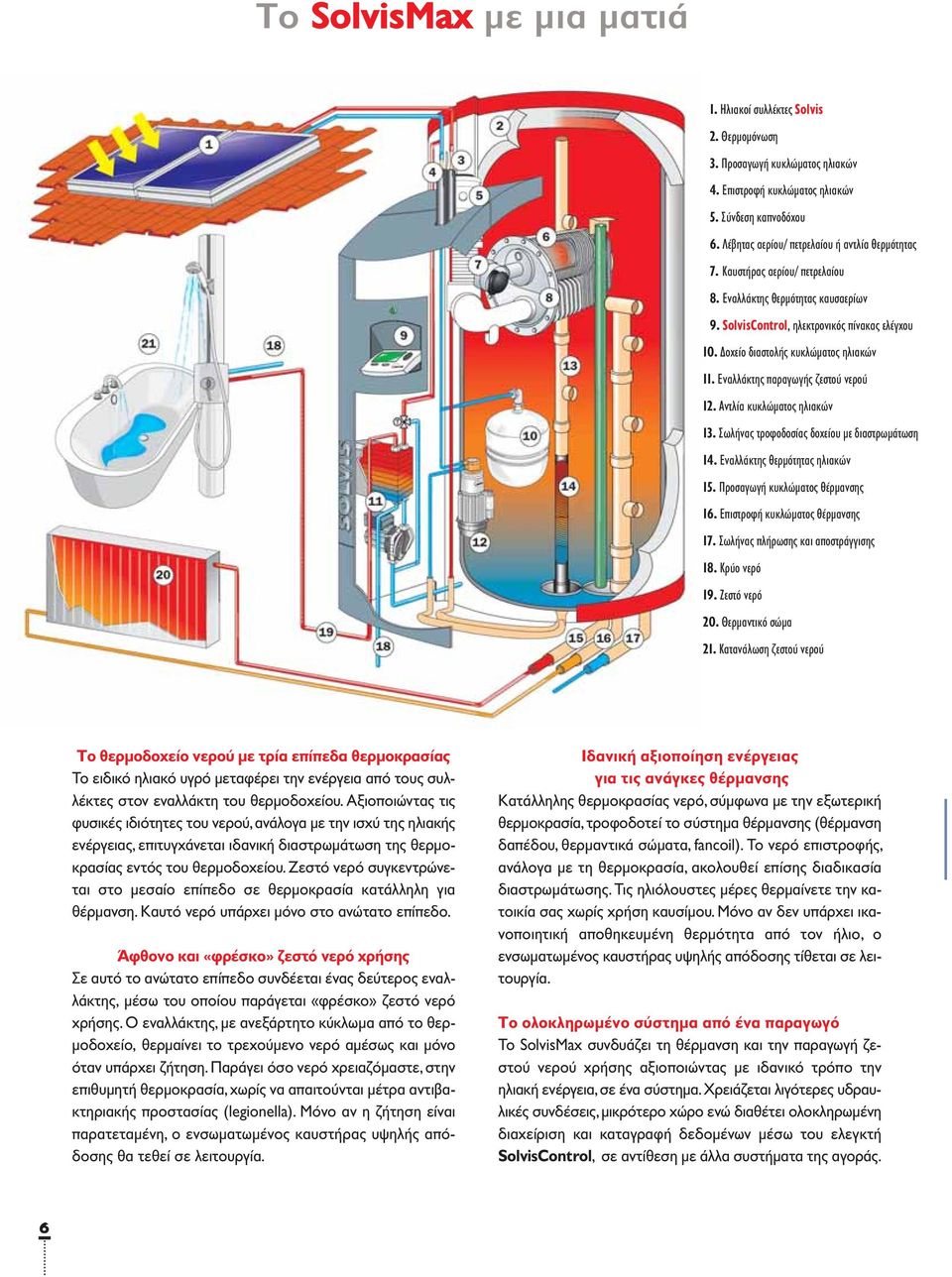

6 Το SolvisMax με μια ματιά 1. Ηλιακοί συλλέκτες Solvis 2. Θερμομόνωση 3. Προσαγωγή κυκλώματος ηλιακών 4. Επιστροφή κυκλώματος ηλιακών 5. Σύνδεση καπνοδόχου 6. Λέβητας αερίου/ πετρελαίου ή αντλία θερμότητας 7. Καυστήρας αερίου/ πετρελαίου 8. Εναλλάκτης θερμότητας καυσαερίων 9. SolvisControl, ηλεκτρονικός πίνακας ελέγχου 10. Δοχείο διαστολής κυκλώματος ηλιακών 11. Εναλλάκτης παραγωγής ζεστού νερού 12. Αντλία κυκλώματος ηλιακών 13. Σωλήνας τροφοδοσίας δοχείου με διαστρωμάτωση 14. Εναλλάκτης θερμότητας ηλιακών 15. Προσαγωγή κυκλώματος θέρμανσης 16. Επιστροφή κυκλώματος θέρμανσης 17. Σωλήνας πλήρωσης και αποστράγγισης 18. Κρύο νερό 19. Ζεστό νερό 20. Θερμαντικό σώμα 21. Κατανάλωση ζεστού νερού Το θερμοδοχείο νερού με τρία επίπεδα θερμοκρασίας Το ειδικό ηλιακό υγρό μεταφέρει την ενέργεια από τους συλλέκτες στον εναλλάκτη του θερμοδοχείου. Αξιοποιώντας τις φυσικές ιδιότητες του νερού, ανάλογα με την ισχύ της ηλιακής ενέργειας, επιτυγχάνεται ιδανική διαστρωμάτωση της θερμοκρασίας εντός του θερμοδοχείου. Ζεστό νερό συγκεντρώνεται στο μεσαίο επίπεδο σε θερμοκρασία κατάλληλη για θέρμανση. Καυτό νερό υπάρχει μόνο στο ανώτατο επίπεδο. Άφθονο και «φρέσκο» ζεστό νερό χρήσης Σε αυτό το ανώτατο επίπεδο συνδέεται ένας δεύτερος εναλλάκτης, μέσω του οποίου παράγεται «φρέσκο» ζεστό νερό χρήσης. Ο εναλλάκτης, με ανεξάρτητο κύκλωμα από το θερμοδοχείο, θερμαίνει το τρεχούμενο νερό αμέσως και μόνο όταν υπάρχει ζήτηση. Παράγει όσο νερό χρειαζόμαστε, στην επιθυμητή θερμοκρασία, χωρίς να απαιτούνται μέτρα αντιβακτηριακής προστασίας (legionella). Μόνο αν η ζήτηση είναι παρατεταμένη, ο ενσωματωμένος καυστήρας υψηλής απόδοσης θα τεθεί σε λειτουργία. Ιδανική αξιοποίηση ενέργειας για τις ανάγκες θέρμανσης Κατάλληλης θερμοκρασίας νερό, σύμφωνα με την εξωτερική θερμοκρασία, τροφοδοτεί το σύστημα θέρμανσης (θέρμανση δαπέδου, θερμαντικά σώματα, fancoil). Το νερό επιστροφής, ανάλογα με τη θερμοκρασία, ακολουθεί επίσης διαδικασία διαστρωμάτωσης. Τις ηλιόλουστες μέρες θερμαίνετε την κατοικία σας χωρίς χρήση καυσίμου. Μόνο αν δεν υπάρχει ικανοποιητική αποθηκευμένη θερμότητα από τον ήλιο, ο ενσωματωμένος καυστήρας υψηλής απόδοσης τίθεται σε λειτουργία. Το ολοκληρωμένο σύστημα από ένα παραγωγό Το SolvisMax συνδυάζει τη θέρμανση και την παραγωγή ζεστού νερού χρήσης αξιοποιώντας με ιδανικό τρόπο την ηλιακή ενέργεια, σε ένα σύστημα. Χρειάζεται λιγότερες υδραυλικές συνδέσεις, μικρότερο χώρο ενώ διαθέτει ολοκληρωμένη διαχείριση και καταγραφή δεδομένων μέσω του ελεγκτή SolvisControl, σε αντίθεση με άλλα συστήματα της αγοράς. 6

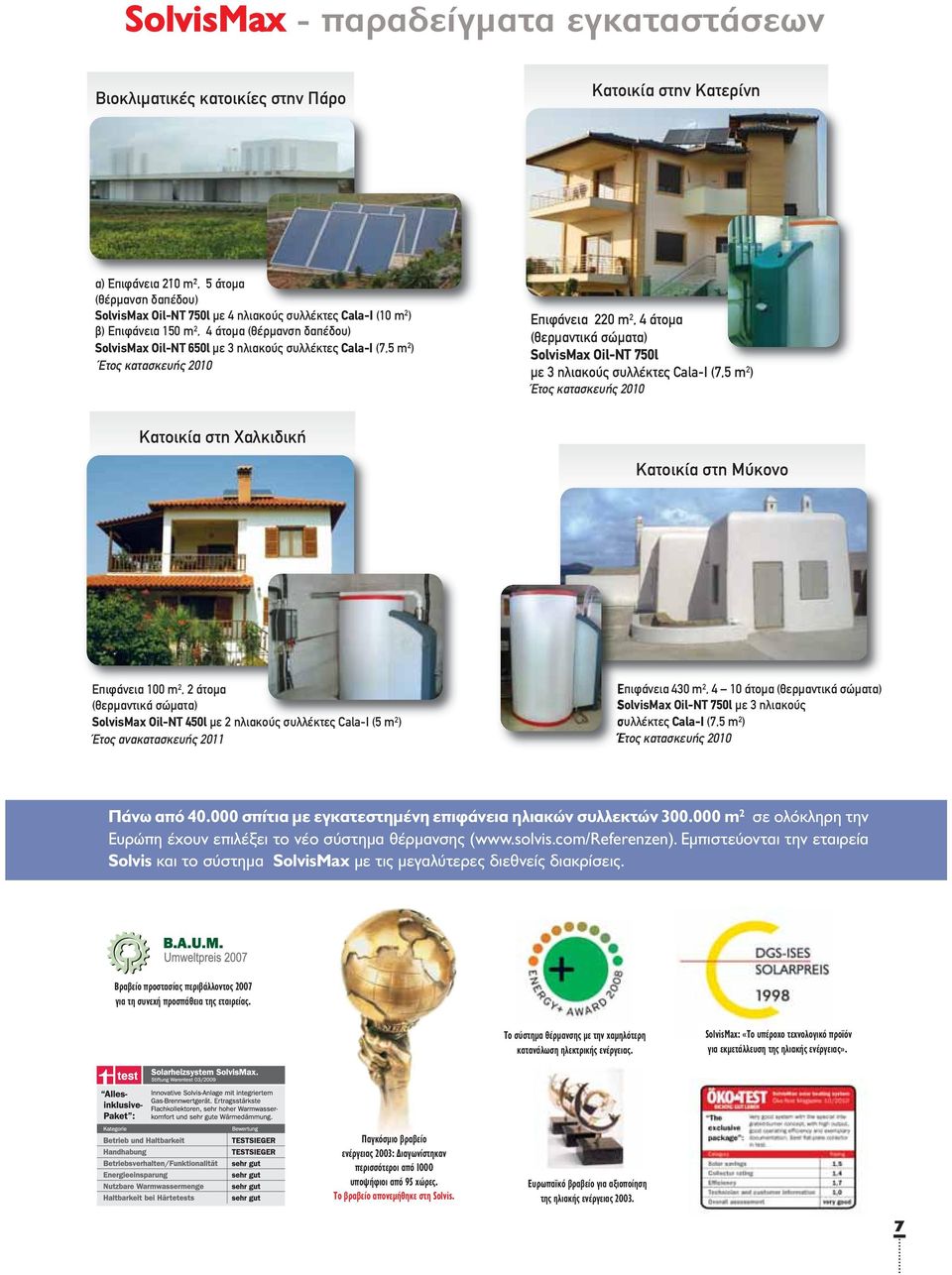

7 SolvisMax - παραδείγματα εγκαταστάσεων Βιοκλιματικές κατοικίες στην Πάρο Κατοικία στην Κατερίνη α) Επιφάνεια 210 m 2, 5 άτομα (θέρμανση δαπέδου) SolvisMax Oil-NT 750l με 4 ηλιακούς συλλέκτες Cala-I (10 m 2 ) β) Επιφάνεια 150 m 2, 4 άτομα (θέρμανση δαπέδου) SolvisMax Oil-NT 650l με 3 ηλιακούς συλλέκτες Cala-I (7,5 m 2 ) Έτος κατασκευής 2010 Επιφάνεια 220 m 2, 4 άτομα (θερμαντικά σώματα) SolvisMax Oil-NT 750l με 3 ηλιακούς συλλέκτες Cala-I (7,5 m 2 ) Έτος κατασκευής 2010 Κατοικία στη Χαλκιδική Κατοικία στη Μύκονο Επιφάνεια 100 m 2, 2 άτομα (θερμαντικά σώματα) SolvisMax Oil-NT 450l με 2 ηλιακούς συλλέκτες Cala-I (5 m 2 ) Έτος ανακατασκευής 2011 Επιφάνεια 430 m 2, 4 10 άτομα (θερμαντικά σώματα) SolvisMax Oil-NT 750l με 3 ηλιακούς συλλέκτες Cala-I (7,5 m 2 ) Έτος κατασκευής 2010 Πάνω από σπίτια με εγκατεστημένη επιφάνεια ηλιακών συλλεκτών m 2 σε ολόκληρη την Ευρώπη έχουν επιλέξει το νέο σύστημα θέρμανσης ( Εμπιστεύονται την εταιρεία Solvis και το σύστημα SolvisMax με τις μεγαλύτερες διεθνείς διακρίσεις. Βραβείο προστασίας περιβάλλοντος 2007 για τη συνεχή προσπάθεια της εταιρείας. Το σύστημα θέρμανσης με την χαμηλότερη κατανάλωση ηλεκτρικής ενέργειας. SolvisMax: «Το υπέροχο τεχνολογικό προϊόν για εκμετάλλευση της ηλιακής ενέργειας». Παγκόσμιο βραβείο ενέργειας 2003: Διαγωνίστηκαν περισσότεροι από 1000 υποψήφιοι από 95 χώρες. Το βραβείο απονεμήθηκε στη Solvis. Ευρωπαϊκό βραβείο για αξιοποίηση της ηλιακής ενέργειας

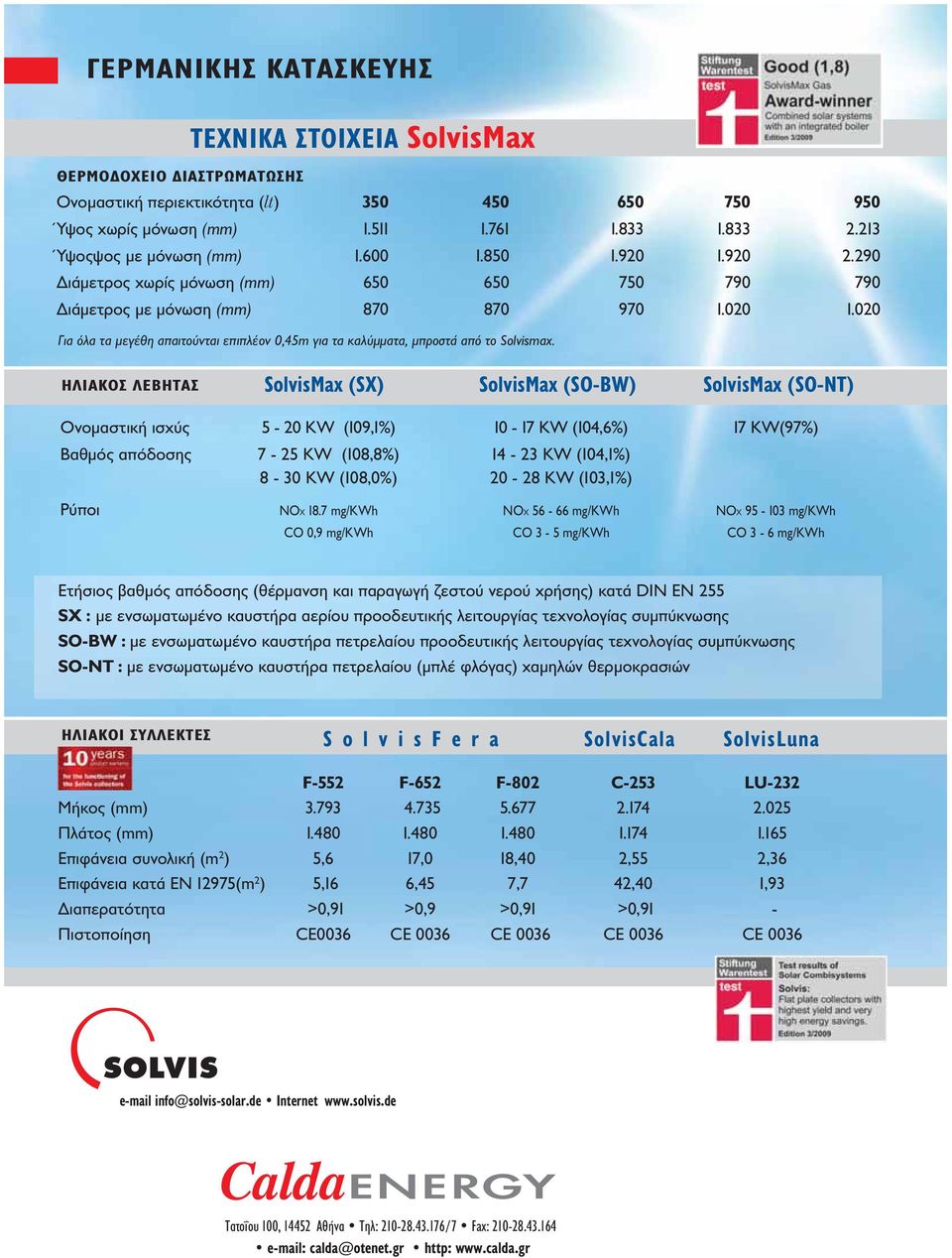

8 ΓΕΡΜΑΝΙΚΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ SolvisMax ΘΕΡΜΟΔΟΧΕΙΟ ΔΙΑΣΤΡΩΜΑΤΩΣΗΣ Ονομαστική περιεκτικότητα (lt) Ύψος χωρίς μόνωση (mm) Ύψοςψος με μόνωση (mm) Διάμετρος χωρίς μόνωση (mm) Διάμετρος με μόνωση (mm) Για όλα τα μεγέθη απαιτούνται επιπλέον 0,45m για τα καλύμματα, μπροστά από το Solvismax. ΗΛΙΑΚΟΣ ΛΕΒΗΤΑΣ SolvisMax (SX) SolvisMax (SO-BW) SolvisMax (SO-NT) Ονομαστική ισχύς 5-20 KW (109,1%) KW (104,6%) 17 KW(97%) Βαθμός απόδοσης 7-25 KW (108,8%) KW (104,1%) 8-30 KW (108,0%) KW (103,1%) Ρύποι ΝΟΧ 18.7 mg/kwh ΝΟΧ mg/kwh ΝΟΧ mg/kwh CO 0,9 mg/kwh CO 3-5 mg/kwh CO 3-6 mg/kwh Ετήσιος βαθμός απόδοσης (θέρμανση και παραγωγή ζεστού νερού χρήσης) κατά DIN EN 255 SX : με ενσωματωμένο καυστήρα αερίου προοδευτικής λειτουργίας τεχνολογίας συμπύκνωσης SO-BW : με ενσωματωμένο καυστήρα πετρελαίου προοδευτικής λειτουργίας τεχνολογίας συμπύκνωσης SO-NT : με ενσωματωμένο καυστήρα πετρελαίου (μπλέ φλόγας) χαμηλών θερμοκρασιών ΗΛΙΑΚΟΙ ΣΥΛΛΕΚΤΕΣ SolvisFera SolvisCala SolvisLuna F-552 F-652 F-802 C-253 LU-232 Μήκος (mm) Πλάτος (mm) Eπιφάνεια συνολική (m 2 ) 5,6 17,0 18,40 2,55 2,36 Επιφάνεια κατά EN 12975(m 2 ) 5,16 6,45 7,7 42,40 1,93 Διαπερατότητα >0,91 >0,9 >0,91 >0,91 - Πιστοποίηση CE0036 CE 0036 CE 0036 CE 0036 CE info@solvis-solar.de Internet Τατοΐου 100, Aθήνα Tηλ: / 7 Fax: calda@otenet.gr http:
