2 2 Schüco Ηλιακοί Σταθμοί STE 110 MF 7, STE 110 MF 7 HE, STE 110 MF 11 HE Ηλιακοί Σταθμοί STE 110 MF 7, STE 110 MF 7 HE και STE 110 MF 11 HE Οι πλήρως εξοπλισμένοι ηλιακοί σταθμοί Schüco είναι σταθμοί δύο κλάδων με δυνατότητα κλειδώματος για την κανονική ροή και τη ροή επιστροφής. Βελτιστοποιούν τη λειτουργία εγκαταστάσεων μικρού και μεσαίου μεγέθους. Συμπεριλαμβάνονται όλα τα απαραίτητα εξαρτήματα για την ηλιοθερμική λειτουργία, όπως π.χ. διατάξεις ασφαλείας, φρένα βαρύτητας, πλήρης μόνωση, στερέωση στον τοίχο της μονάδας ξεπλύματος και πλήρωσης. Οι παραλλαγές ΗΕ με αντλίες υψηλής απόδοσης μειώνουν την κατανάλωση ενέργειας και έτσι το κόστος λειτουργίας. Βάνα διακοπής με φρένα βαρύτητας και θερμόμετρο για θερμοκρασία επιστροφής και προσαγωγής Πλάκα στερέωσης Βαλβίδα ασφαλείας Αγωγός πλήρωσης με βαλβίδα διακοπής Μανόμετρο ηλιακού κυκλώματος Κυκλοφορητής 3 βαθμίδων ή Κυκλοφορητής υψηλής απόδοσης Flowmeter ή Flowsensoric Οδηγός καλωδίων Παγίδα αέρα με εξαεριστικό Κλάδος προσαγωγής Κλάδος επιστροφής Παγίδα αέρα με εξαεριστικό Flowsensoric - μόνιμη αυτόματη προσαρμογή της παροχής Εξοπλισμός και χρήση Τύπος compact κατασκευή τοποθέτηση στο θερμοδοχείο εξαέρωση του ηλιακού κυκλώματος αυτόματη ρύθμιση της παροχής ενσωματωμένος ρυθμιστής μεγ. μέγεθος πεδίου συλλεκτών [m²]* Χαρακτηριστικά και πλεονεκτήματα Η παγίδα αέρα στον ηλιακό σταθμό φιλτράρει τις φυσαλίδες αέρα κατά τη διάρκεια της λειτουργίας και εξασφαλίζεται η αποδοτικότητα της εγκατάστασης Οι διατάξεις ασφαλείας είναι ενσωματωμένες στην επιστροφή και έτσι ο εξοπλισμός καταπονείται λιγότερο Τοποθέτηση του σταθμού ακριβώς μπροστά από το δοχείο για εξοικονόμηση χώρου Ενσωματωμένη οπή για την τοποθέτηση του ρυθμιστή STE 110 MF 7 HE 30 STE 110 MF 11 HE 40 STE 110 MF 7 30 Σειρά / μη διαθέσιμο *εξαρτάται από τον τύπο και τη σύνδεση των συλλεκτών STE 110 MF 7 HE και STE 110 MF 11 HE Κυκλοφορητής υψηλής απόδοσης για την ελάχιστη δυνατή κατανάλωση ενέργειας* Μόνιμη προσαρμογή της παροχής με βάση τη θερμοκρασία Ακριβής μέτρηση της θερμικής ενέργειας με εισαγωγή της παροχής από το flowsensoric *αντιστοιχεί στην ενεργειακή κλάση Α

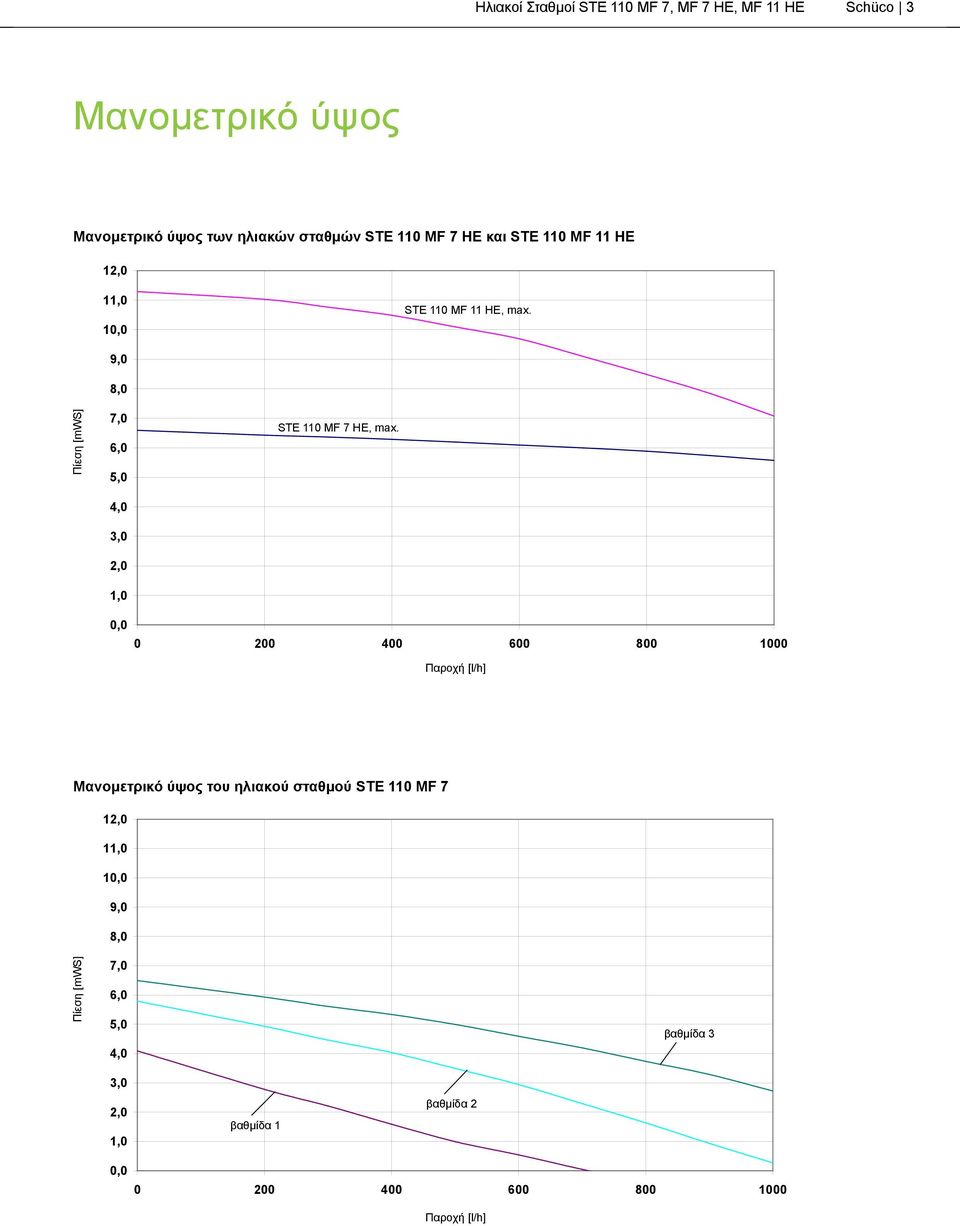

3 Ηλιακοί Σταθμοί STE 110 MF 7, MF 7 HE, MF 11 HE Schüco 3 Μανομετρικό ύψος Μανομετρικό ύψος των ηλιακών σταθμών STE 110 MF 7 HE και STE 110 MF 11 HE 12,0 11,0 10,0 STE 110 MF 11 HE, max. Πίεση [mws] 9,0 8,0 7,0 6,0 5,0 4,0 3,0 2,0 1,0 STE 110 MF 7 HE, max. 0, Παροχή [l/h] Μανομετρικό ύψος του ηλιακού σταθμού STE 110 MF 7 12,0 11,0 10,0 9,0 8,0 Πίεση [mws] 7,0 6,0 5,0 4,0 βαθμίδα 3 3,0 2,0 1,0 βαθμίδα 1 βαθμίδα 2 0, Παροχή [l/h]

4 Ηλιακοί Σταθμοί STE 110 MF 7, MF 7 HE, MF 11 HE Schüco 4 Τεχνικά στοιχεία Εξοπλισμός STE 110 MF 7 (κωδ ) STE 110 MF 7 HE (κωδ ) STE 110 MF 11 HE (κωδ ) Ηλιακός σταθμός 2 κλάδων, 1 για προσαγωγή και 1 για επιστροφή Compact κατασκευή Τοποθέτηση στο θερμοδοχείο Παγίδα αέρα με εξαέρωση Ρύθμιση παροχής μέσω flowmeter 2-13 l/min αυτόματα μέσω flowsensoric Οπή στο περίβλημα για το ρυθμιστή Ενσωματωμένα φρένα βαρύτητας ανά κλάδο με πλάκες ορείχαλκου 200 mm WS Θερμόμετρο C Μανόμετρο 0-10 bar Βαλβίδα ασφαλείας 6 bar Απόδοση κυκλοφορητή Τύπος κυκλοφορητή WILO ST 15/7 ECO WILO Stratos TEC ST 15/7 PWM WILO Stratos TEC ST 15/11,5 PWM Μεγ. ύψος προσαγωγής 7 mws 7 mws 11,5 mws Κατανάλωση ενέργειας (στα 150l/h) / 3 m ολικό μανομετρικό ύψος 18 W 17 W Βαθμίδα 1 37 W Βαθμίδα 2 45 W Βαθμίδα 3 51 W Κατανάλωση ενέργειας (150 l/h, 1594 ώρες/έτος) / 3 m μανομετρικό 59 kwh/a (στην κλίμακα 1) ύψος 29 kwh/a 27 kwh/a Σχετική εξοικονόμηση ενέργειας ανά έτος βασισμένη στον WILO ST 15/7 ECO 51% 54% Διαστάσεις και βάρος Ύψος (με το μονωτικό κέλυφος) 570 mm Πλάτος (με το μονωτικό κέλυφος) 265 mm Απόσταση προσαγωγής/ επιστροφής 80 mm Βάρος περ. 6 kg Συνδέσεις (σπείρωμα) Πεδίο συλλεκτών και θερμοδοχείο Rp 3/4 Πλύση/ πλήρωση και δοχείο διαστολής G 3/4 Θερμοκρασίες και πιέσεις Μεγ. θερμοκρασία προσαγωγής 120 C Μεγ. θερμοκρασία επιστροφής 110 C Μεγ. επιτρεπτή πίεση 6 bar σειρά /- μη διαθέσιμο Σωληνώσεις σύνδεσης θερμοδοχείου STE κωδ Αξονική απόσταση συνδέσεων θερμοδοχείου Μεγ. 720 mm Ελαχ. 420 mm Συνδέσεις στο δοχείο R 1 και G 3/4 στον ηλιακό σταθμό G 3/4 Τρίοδη βαλβίδα Σύνδεση: Rp 1 Μόνωση Ανθεκτικότητα σε υψηλές θερμοκρασίες ως +170 C σειρά /- μη διαθέσιμο Ομάδα σωληνώσεων θερμοδοχείου STE κωδ Σωληνώσεις και ομάδα σωληνώσεων κατάλληλες για: θερμοδοχείο δοχείο αποθήκευσης TTE 200 WA 1 PS TTE 200 WA 2 PS TTE 300 WA 2 PS TTE 400 WA 2 TTE 500 WA 2 Στα θερμοδοχεία φρέσκου νερού TTE 600, 750, 1000 FA 1, οι σωληνώσεις σύνδεσης βρίσκονται ήδη στο δοχείο. Τα πλεονεκτήματα των σωληνώσεων/ ομάδας σωληνώσεων Λυγισμένοι χαλύβδινοι σωλήνες ¾ για τη σύνδεση του πλήρους ηλιακού σταθμού με το θερμοδοχείο Χρησιμεύει σαν υπόβαθρο συγκράτησης για τον ηλιακό σταθμό Για άδειασμα του ηλιακού κυκλώματος στο χαμηλότερο σημείο Κοχλίωση εξίσωσης για την εξάλειψη των διαφορών

5 Ηλιακοί Σταθμοί STE 110 MF 7, MF 7 HE, MF 11 HE Schüco 5 Παραδείγματα σύνδεσης συλλεκτών Καταμερισμός σε παράλληλη και εν σειρά σύνδεση καθώς και απαιτούμενες διατομές σωλήνωσης στο ηλιακό κύκλωμα 1) Για τους Schüco συλλέκτες CTE 215 CH: πεδίο εφαρμογής θέρμανση νερού χρήσης και υποστήριξη θέρμανσης με ένα ηλιακό θερμοδοχείο θέρμανση νερού χρήσης και υποστήριξη θέρμανσης με περισσότερα ηλιακά θερμοδοχεία ή θέρμανση πισίνας 5 (1 5) 6 (2 3) 8 (2 4) 9 (3 3) 10 ² ) (2 5) 12 (4 3) 16 (4 4) Cu, Ø 15 1 Cu, Ø 18 1 Cu, Ø 18 1 Cu, Ø 22 1 Cu, Ø 18 1 Cu, Ø 28 1,5 Cu, Ø 28 1,5 1) Βάση των υπολογισμών: max. 25 m απλό μήκος σωλήνωσης του ηλιακού κυκλώματος 2) Μόνο με τον ηλιακό σταθμό STE 110 MF 11 ΗΕ Για τους Schüco συλλέκτες CTE 319 CH, CTE 520 CH, CTE 520 CH 1 και CTE 524 DH: πεδίο εφαρμογής θέρμανση νερού χρήσης και υποστήριξη θέρμανσης με ένα ηλιακό θερμοδοχείο θέρμανση νερού χρήσης και υποστήριξη θέρμανσης με περισσότερα ηλιακά θερμοδοχεία ή θέρμανση πισίνας 5 (1 5) 6 (2 3) 8 2) (2 4) 9 (3 3) 12 (4 3) 16 2) (4 4) Cu, Ø 15 1 Cu, Ø 18 1 Cu, Ø 18 1 Cu, Ø 22 1 Cu, Ø 28 1,5 Cu, Ø 28 1,5 1) Βάση των υπολογισμών: max. 25 m απλό μήκος σωλήνωσης του ηλιακού κυκλώματος 2) Μόνο με τον ηλιακό σταθμό STE 110 MF 11 HΕ Για τους Schüco συλλέκτες CTE 220 CH 2, CTE 520 CH 2 και CTE 520 OF 2: πεδίο εφαρμογής θέρμανση νερού χρήσης και υποστήριξη θέρμανσης με ένα ηλιακό θερμοδοχείο θέρμανση νερού χρήσης και υποστήριξη θέρμανσης με περισσότερα ηλιακά θερμοδοχεία ή θέρμανση πισίνας ως 30 l/m 2 h (για θερμότητα διεργασιών και ηλιακή ψύξη) ως 15 l/m 2 h Cu, Ø 18 1 Cu, Ø 22 1 Cu, Ø 28 1,5 1) Βάση των υπολογισμών: max. 25 m απλό μήκος σωλήνωσης του ηλιακού κυκλώματος Παρατήρηση: Στο συνολικό αριθμό των συλλεκτών πρέπει να ληφθεί υπόψη ο παράγοντας 0,2 m 2 επιφάνειας ηλιακού εναλλάκτη ανά m 2 επιφάνειας συλλέκτη, ώστε να γίνει έλεγχος της επιφάνειας του ηλιακού εναλλάκτη του θερμοδοχείου.
