Καθαρή τεχνολογία. Καθαρός σχεδιασμός και πρακτικός πίνακας ελέγχου με οθόνη Power save (εξοικονόμησης ενέργειας) !DEA AR 23 !

Transcript

1 ΑΠΛΑ...ΜΟΝΑΔΙΚΟ

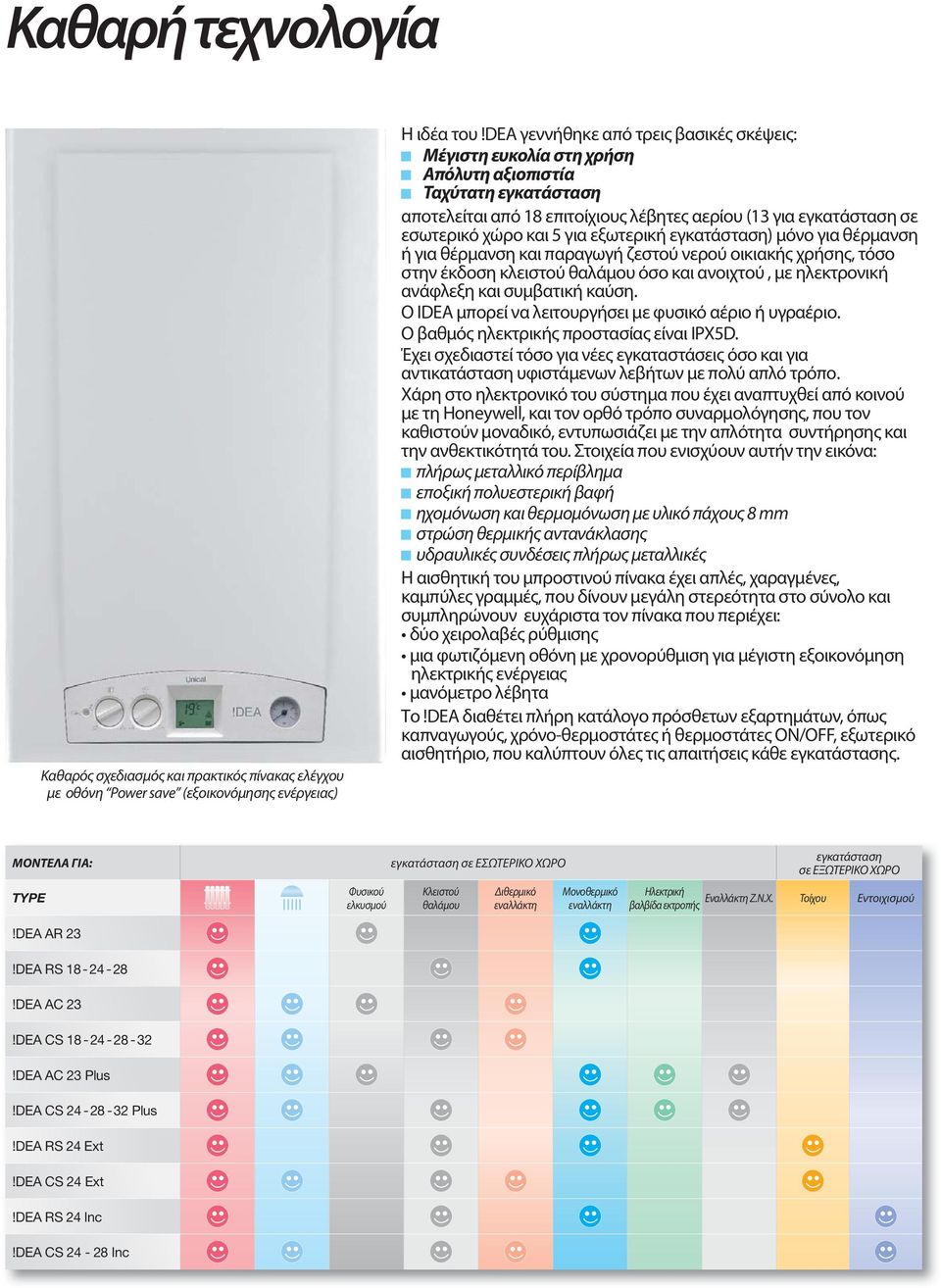

2 Καθαρή τεχνολογία Καθαρός σχεδιασμός και πρακτικός πίνακας ελέγχου με οθόνη Power save (εξοικονόμησης ενέργειας) Η ιδέα του!dea γεννήθηκε από τρεις βασικές σκέψεις: Μέγιστη ευκολία στη χρήση Απόλυτη αξιοπιστία Ταχύτατη εγκατάσταση αποτελείται από 18 επιτοίχιους λέβητες αερίου (13 για εγκατάσταση σε εσωτερικό χώρο και 5 για εξωτερική εγκατάσταση) μόνο για θέρμανση ή για θέρμανση και παραγωγή ζεστού νερού οικιακής χρήσης, τόσο στην έκδοση κλειστού θαλάμου όσο και ανοιχτού, με ηλεκτρονική ανάφλεξη και συμβατική καύση. Ο ΙDEA μπορεί να λειτουργήσει με φυσικό αέριο ή υγραέριο. Ο βαθμός ηλεκτρικής προστασίας είναι IPX5D. Έχει σχεδιαστεί τόσο για νέες εγκαταστάσεις όσο και για αντικατάσταση υφιστάμενων λεβήτων με πολύ απλό τρόπο. Χάρη στο ηλεκτρονικό του σύστημα που έχει αναπτυχθεί από κοινού με τη Honeywell, και τον ορθό τρόπο συναρμολόγησης, που τον καθιστούν μοναδικό, εντυπωσιάζει με την απλότητα συντήρησης και την ανθεκτικότητά του. Στοιχεία που ενισχύουν αυτήν την εικόνα: πλήρως μεταλλικό περίβλημα εποξική πολυεστερική βαφή ηχομόνωση και θερμομόνωση με υλικό πάχους 8 mm στρώση θερμικής αντανάκλασης υδραυλικές συνδέσεις πλήρως μεταλλικές Η αισθητική του μπροστινού πίνακα έχει απλές, χαραγμένες, καμπύλες γραμμές, που δίνουν μεγάλη στερεότητα στο σύνολο και συμπληρώνουν ευχάριστα τον πίνακα που περιέχει: δύο χειρολαβές ρύθμισης μια φωτιζόμενη οθόνη με χρονορύθμιση για μέγιστη εξοικονόμηση ηλεκτρικής ενέργειας μανόμετρο λέβητα Το!DEA διαθέτει πλήρη κατάλογο πρόσθετων εξαρτημάτων, όπως καπναγωγούς, χρόνο-θερμοστάτες ή θερμοστάτες ON/OFF, εξωτερικό αισθητήριο, που καλύπτουν όλες τις απαιτήσεις κάθε εγκατάστασης. ΜΟΝΤΕΛΑ ΓΙΑ: TYPE!DEA AR 23 Φυσικού ελκυσμού εγκατάσταση σε ΕΣΩΤΕΡΙΚΟ ΧΩΡΟ Κλειστού θαλάμου Διθερμικό εναλλάκτη Μονοθερμικό εναλλάκτη εγκατάσταση σε ΕΞΩΤΕΡΙΚΟ ΧΩΡΟ Ηλεκτρική Εναλλάκτη Ζ.Ν.Χ. Τοίχου Εντοιχισμού βαλβίδα εκτροπής!dea RS !DEA AC 23!DEA CS !DEA AC 23 Plus!DEA CS Plus!DEA RS 24 Ext!DEA CS 24 Ext!DEA RS 24 Inc!DEA CS Inc

3 Περιστρεφόμενος πίνακας Η μηχανοηλεκτρονική του!dea Διθερμικός χάλκινος εναλλάκτης θερμότητας για το IDEA AC 23 και το CS με διαφορετικά μήκη Μονοθερμικός χάλκινος εναλλάκτης θερμότητας για το IDEA AR 23, RS , AC 23 Plus και CS Plus Πίνακας με φωτιζόμενη, οθόνη Power save σφυγμός Η αντλία, όταν ο λέβητας παραμένει σε θέση STAND BY για πάνω από 24 ώρες, λαμβάνει ένα παλμό για 5 δευτερόλεπτα από τον μικροεπεξεργαστή, για να αποφευχθούν τυχόν αναστολές λειτουργίας. Περιστρεφόμενος πίνακας ΧΡΟΝΟΣ (ώρες) Σώμα αντλίας με ενσωματωμένο εξαεριστικό Χρονομετρητής αντλίας με λειτουργία προστασίας από ακινητοποιήσεις Περιστρεφόμενος πίνακας με φορά προς τα εμπρός για εύκολη πρόσβαση στο εσωτερικό του λέβητα Ηλεκτρονική πλακέτα (PCB) HONEYWELL με μικροεπεξεργαστή Ενσωματωμένος διακόπτης ροής Αντιπαγωτική προστασία

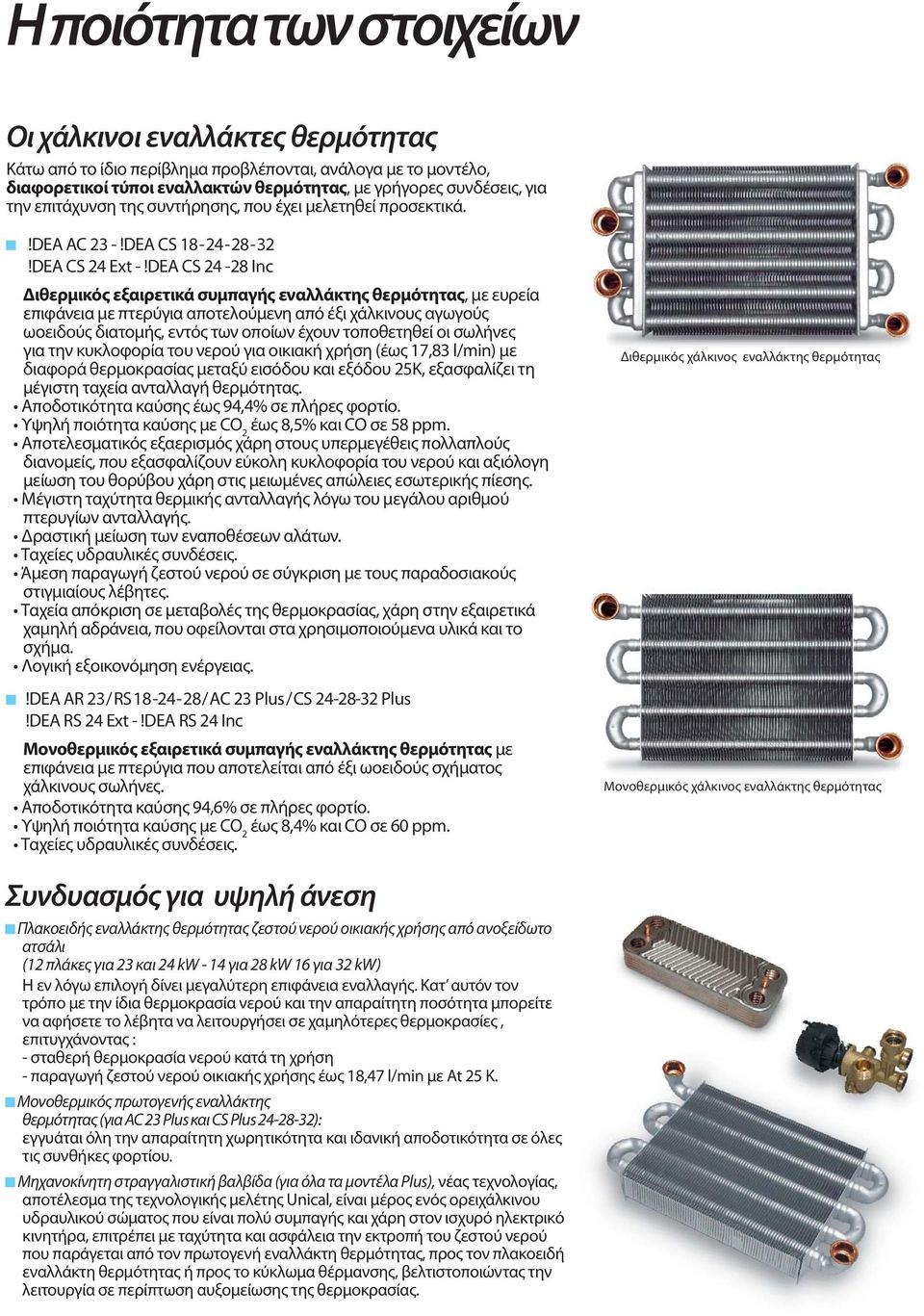

4 Η ποιότητα των στοιχείων Οι χάλκινοι εναλλάκτες θερμότητας Κάτω από το ίδιο περίβλημα προβλέπονται, ανάλογα με το μοντέλο, διαφορετικοί τύποι εναλλακτών θερμότητας, με γρήγορες συνδέσεις, για την επιτάχυνση της συντήρησης, που έχει μελετηθεί προσεκτικά.!dea AC 23 -!DEA CS !DEA CS 24 Ext -!DEA CS Inc Διθερμικός εξαιρετικά συμπαγής εναλλάκτης θερμότητας, με ευρεία επιφάνεια με πτερύγια αποτελούμενη από έξι χάλκινους αγωγούς ωοειδούς διατομής, εντός των οποίων έχουν τοποθετηθεί οι σωλήνες για την κυκλοφορία του νερού για οικιακή χρήση (έως 17,83 l/min) με διαφορά θερμοκρασίας μεταξύ εισόδου και εξόδου 25K, εξασφαλίζει τη μέγιστη ταχεία ανταλλαγή θερμότητας. Αποδοτικότητα καύσης έως 94,4% σε πλήρες φορτίο. Υψηλή ποιότητα καύσης με CO 2 έως 8,5% και CO σε 58 ppm. Αποτελεσματικός εξαερισμός χάρη στους υπερμεγέθεις πολλαπλούς διανομείς, που εξασφαλίζουν εύκολη κυκλοφορία του νερού και αξιόλογη μείωση του θορύβου χάρη στις μειωμένες απώλειες εσωτερικής πίεσης. Μέγιστη ταχύτητα θερμικής ανταλλαγής λόγω του μεγάλου αριθμού πτερυγίων ανταλλαγής. Δραστική μείωση των εναποθέσεων αλάτων. Ταχείες υδραυλικές συνδέσεις. Άμεση παραγωγή ζεστού νερού σε σύγκριση με τους παραδοσιακούς στιγμιαίους λέβητες. Ταχεία απόκριση σε μεταβολές της θερμοκρασίας, χάρη στην εξαιρετικά χαμηλή αδράνεια, που οφείλονται στα χρησιμοποιούμενα υλικά και το σχήμα. Λογική εξοικονόμηση ενέργειας.!dea AR 23 / RS / AC 23 Plus / CS Plus!DEA RS 24 Ext -!DEA RS 24 Inc Μονοθερμικός εξαιρετικά συμπαγής εναλλάκτης θερμότητας με επιφάνεια με πτερύγια που αποτελείται από έξι ωοειδούς σχήματος χάλκινους σωλήνες. Αποδοτικότητα καύσης 94,6% σε πλήρες φορτίο. Υψηλή ποιότητα καύσης με CO 2 έως 8,4% και CO σε 60 ppm. Ταχείες υδραυλικές συνδέσεις. Διθερμικός χάλκινος εναλλάκτης θερμότητας Μονοθερμικός χάλκινος εναλλάκτης θερμότητας Συνδυασμός για υψηλή άνεση Πλακοειδής εναλλάκτης θερμότητας ζεστού νερού οικιακής χρήσης από ανοξείδωτο ατσάλι (12 πλάκες για 23 και 24 kw - 14 για 28 kw 16 για 32 kw) Η εν λόγω επιλογή δίνει μεγαλύτερη επιφάνεια εναλλαγής. Κατ αυτόν τον τρόπο με την ίδια θερμοκρασία νερού και την απαραίτητη ποσότητα μπορείτε να αφήσετε το λέβητα να λειτουργήσει σε χαμηλότερες θερμοκρασίες, επιτυγχάνοντας : - σταθερή θερμοκρασία νερού κατά τη χρήση - παραγωγή ζεστού νερού οικιακής χρήσης έως 18,47 l/min με At 25 K. Μονοθερμικός πρωτογενής εναλλάκτης θερμότητας (για AC 23 Plus και CS Plus ): εγγυάται όλη την απαραίτητη χωρητικότητα και ιδανική αποδοτικότητα σε όλες τις συνθήκες φορτίου. Μηχανοκίνητη στραγγαλιστική βαλβίδα (για όλα τα μοντέλα Plus), νέας τεχνολογίας, αποτέλεσμα της τεχνολογικής μελέτης Unical, είναι μέρος ενός ορειχάλκινου υδραυλικού σώματος που είναι πολύ συμπαγής και χάρη στον ισχυρό ηλεκτρικό κινητήρα, επιτρέπει με ταχύτητα και ασφάλεια την εκτροπή του ζεστού νερού που παράγεται από τον πρωτογενή εναλλάκτη θερμότητας, προς τον πλακοειδή εναλλάκτη θερμότητας ή προς το κύκλωμα θέρμανσης, βελτιστοποιώντας την λειτουργία σε περίπτωση αυξομείωσης της θερμοκρασίας.

5 Τεχνολογία για την άνεση Παρέχεται ως standard για όλη τη σειρά Ο σχεδιασμός έχει φροντίσει ιδιαίτερα για την εσωτερική θέση όλων των στοιχείων αναζητώντας την καλύτερη συμβιβαστική λύση μεταξύ της συμπαγούς εμφάνισης και της ευκολίας συντήρησης. Ο ευρύς καυστήρας από ανοξείδωτο χάλυβα με 11 ράμπες (για και 24 kw), 13 ράμπες (για 28 kw) και 15 ράμπες (για 32 kw) παράγει αθόρυβη καύση που διανέμεται σωστά. Ψηφιακή ηλεκτρονική ανάφλεξη Με τρεις προσπάθειες ανάφλεξης ενισχύεται η αξιοπιστία του σε όλες τις καιρικές συνθήκες (ζεστό κρύο). Η συνεχής αναλογική/ακέραιη αυξομείωση του αερίου την οποία διαχειρίζεται η πλακέτα (PCB) HONEYWELL, τόσο κατά τη λειτουργίας Θέρμανσης όσο και Ζεστού Νερού Χρήσης, μέσω δύο αισθητήρων ελέγχου θερμοκρασίας (για ζεστό νερό χρήσης και για θέρμανση), καθορίζει με μεγάλη ακρίβεια θερμοκρασίας τη σιγουριά των προκαθορισμένων ρυθμίσεων. Υψηλές αποδόσεις Υψηλής απόδοσης αντλία μεταξύ των πιο αξιόπιστων, περιλαμβάνοντας εξαεριστικό, έχει επιλεγεί για τη συγκρότηση μιας τέλειας υδραυλικής μονάδας, που είναι κατάλληλη για όλα τα μοντέλα. Τέλος, μια μονάδα ηλεκτρονικών λειτουργιών συμπληρώνει ιδανικά τις επιδόσεις του συνόλου. Προστασία κατά της υπερθέρμανσης 15 δευτερολέπτων, σε όλες τις συνθήκες ελέγχει, τη θερμική ισορροπία μεταξύ προσαγωγής και επιστροφής, και μετά από μεγάλη ζήτηση ζεστού νερού οικιακής χρήσης, ενώ στη λειτουργία κεντρικής θέρμανσης με διάρκεια 5 λεπτών επιτρέπει την εκμετάλλευση της συνολικής θερμικής αδράνειας. Η προστασία από τον παγετό παρεμβαίνει στους 5 C και ενεργοποιείται τόσο κατά τη λειτουργία ζεστού νερού όσο και κατά τη λειτουργία κεντρικής θέρμανσης, αυξάνοντας τη θερμοκρασία του λέβητα στους 15 C. Έτσι ο κίνδυνος να παγώσει το!dea αποτρέπεται αν εξακολουθήσει η χαμηλή θερμοκρασία στο χώρο όπου είναι εγκατεστημένος ο λέβητας. Αν υπάρχει έλλειψη αερίου, θα εμφανιστεί στην οθόνη η θέση εκτός λειτουργίας του λέβητα. Η λειτουργία προστασίας από ακινητοποιήσεις της αντλίας και μετά από μακρές περιόδους αδράνειας αποστέλλει έναν παλμό στην αντλία επί 5 δευτερόλεπτα, σε κάθε 24ώρο, που θέτει την αντλία σε λειτουργία και αποτρέπει έτσι την οξείδωση που θα μπορούσε να την μπλοκάρει. Η λειτουργία της τεχνικής υπηρεσίας καθιστά ευκολότερες τις εργασίες προσαρμογής της καύσης. Πατώντας το χειριστήριο επανεκκίνησης για περισσότερα από 3 δευτερόλεπτα, μπορείτε να επιτύχετε τη λειτουργία του λέβητα, με ελάχιστη ή μέγιστη ισχύ, για 15 λεπτά, έτσι ώστε να μπορούν να γίνουν οι αναγκαίες προσαρμογές της βαλβίδας αερίου. Ο διακόπτης πίεσης αέρα έχει επιλεγεί για να μην επηρεάζεται από τις ακραίες κλιματικές διακυμάνσεις που θα μπορούσαν να καταστήσουν τη λειτουργία του αδύνατη. Διαστάσεις των μοντέλων για εγκατάσταση σε εσωτερικό χώρο: ύψος: mm πλάτος: 420 mm βάθος 255 mm (345 mm για όλα τα μοντέλα 28 και 32 kw) Η επιτοίχια τοποθέτηση των μοντέλων για εγκατάσταση σε εξωτερικούς χώρους έχει τις ίδιες διαστάσεις των αντίστοιχων μοντέλων εσωτερικού χώρου. Η μόνη διαφορά για τους επιτοίχιους λέβητες σε εγκαταστάσεις σε εξωτερικούς χώρους είναι η προσθήκη ενός ειδικού πάνω μέρους από σιλικόνη για την προστασία του λέβητα από τη βροχή. Το ερμάριο για τα μοντέλα εντοιχισμού (Inc) έχουν τις εξής διαστάσεις: ύψος 1140 mm πλάτος 550 mm βάθος 260 mm Το μοντέλο!dea CS 28 Inc είναι λιγότερο βαθύ από το αντίστοιχο μοντέλο εσωτερικού χώρου γιατί το δοχείο διαστολής είναι τοποθετημένο δίπλα, και όχι πίσω, από το λέβητα εντός του ερμαρίου.

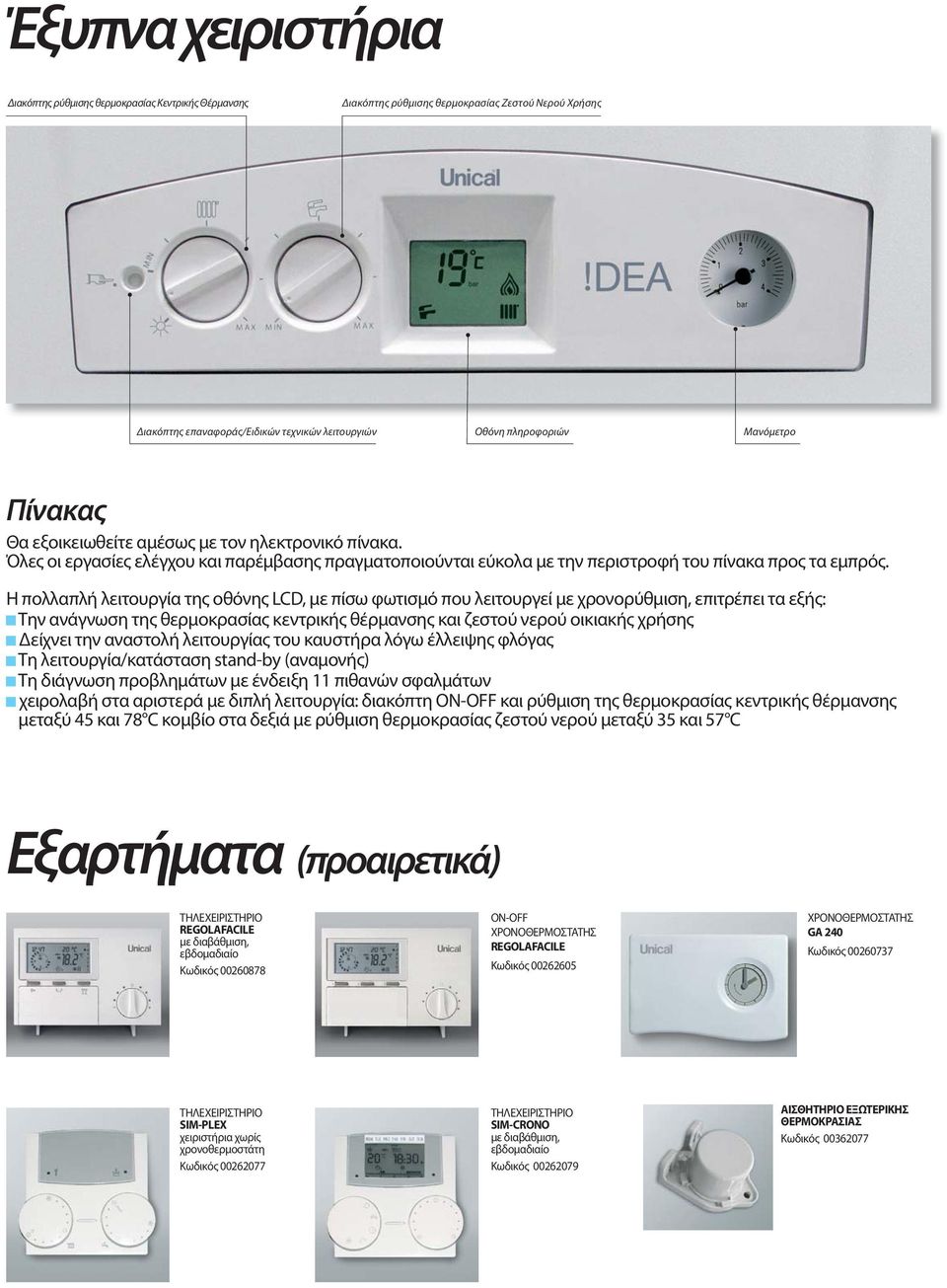

6 Έξυπνα χειριστήρια Διακόπτης ρύθμισης θερμοκρασίας Κεντρικής Θέρμανσης Διακόπτης ρύθμισης θερμοκρασίας Ζεστού Νερού Χρήσης Διακόπτης επαναφοράς/ειδικών τεχνικών λειτουργιών Οθόνη πληροφοριών Μανόμετρο Πίνακας Θα εξοικειωθείτε αμέσως με τον ηλεκτρονικό πίνακα. Όλες οι εργασίες ελέγχου και παρέμβασης πραγματοποιούνται εύκολα με την περιστροφή του πίνακα προς τα εμπρός. Η πολλαπλή λειτουργία της οθόνης LCD, με πίσω φωτισμό που λειτουργεί με χρονορύθμιση, επιτρέπει τα εξής: Την ανάγνωση της θερμοκρασίας κεντρικής θέρμανσης και ζεστού νερού οικιακής χρήσης Δείχνει την αναστολή λειτουργίας του καυστήρα λόγω έλλειψης φλόγας Τη λειτουργία/κατάσταση stand-by (αναμονής) Τη διάγνωση προβλημάτων με ένδειξη 11 πιθανών σφαλμάτων χειρολαβή στα αριστερά με διπλή λειτουργία: διακόπτη ON-OFF και ρύθμιση της θερμοκρασίας κεντρικής θέρμανσης μεταξύ 45 και 78 C κομβίο στα δεξιά με ρύθμιση θερμοκρασίας ζεστού νερού μεταξύ 35 και 57 C Εξαρτήματα (προαιρετικά) ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ REGOLAFACILE με διαβάθμιση, εβδομαδιαίο Κωδικός ON-OFF ΧΡΟΝΟΘΕΡΜΟΣΤΑΤΗΣ REGOLAFACILE Κωδικός ΧΡΟΝΟΘΕΡΜΟΣΤΑΤΗΣ GA 240 Κωδικός ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ SIM-PLEX χειριστήρια χωρίς χρονοθερμοστάτη Κωδικός ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ SIM-CRONO με διαβάθμιση, εβδομαδιαίο Κωδικός ΑΙΣΘΗΤΗΡΙΟ ΕΞΩΤΕΡΙΚΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ Κωδικός

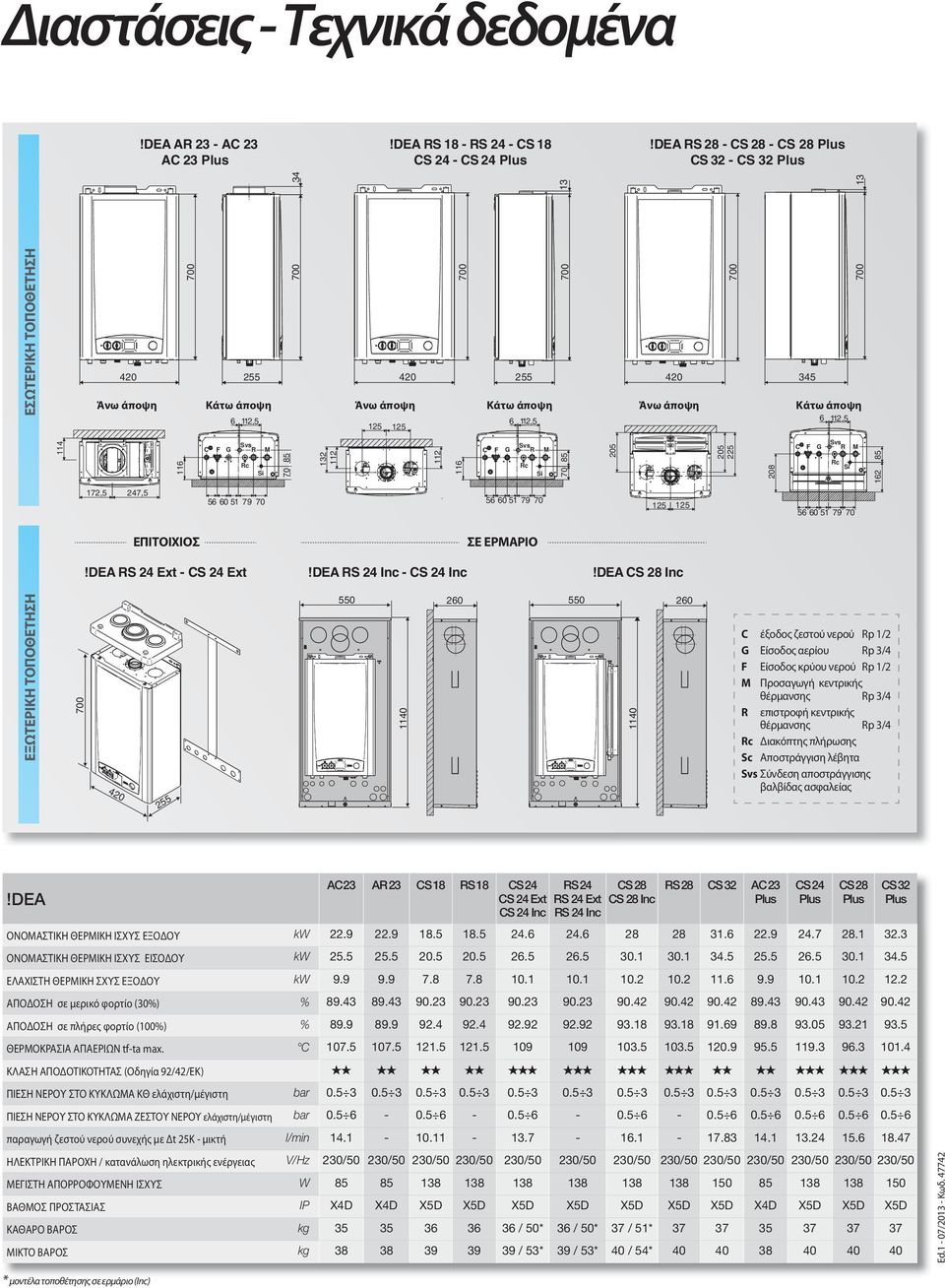

7 Διαστάσεις - Τεχνικά δεδομένα!dea AR 23 - AC 23 AC 23 Plus!DEA RS 18 - RS 24 - CS 18 CS 24 - CS 24 Plus!DEA RS 28 - CS 28 - CS 28 Plus CS 32 - CS 32 Plus ΕΣΩΤΕΡΙΚΗ ΤΟΠΟΘΕΤΗΣΗ Άνω άποψη Κάτω άποψη 6 112, Άνω άποψη Κάτω άποψη , Άνω άποψη Κάτω άποψη 6 112, Svs C F G R M Rc Si Svs C F G R M Rc Si Svs C F G R M Rc Si ,5 247, ΕΠΙΤΟΙΧΙΟΣ ΣΕ ΕΡΜΑΡΙΟ!DEA RS 24 Ext - CS 24 Ext!DEA RS 24 Inc - CS 24 Inc!DEA CS 28 Inc ΕΞΩΤΕΡΙΚΗ ΤΟΠΟΘΕΤΗΣΗ C έξοδος ζεστού νερού Rp 1/2 G Είσοδος αερίου Rp 3/4 F Είσοδος κρύου νερού Rp 1/2 M Προσαγωγή κεντρικής θέρμανσης Rp 3/4 R επιστροφή κεντρικής θέρμανσης Rp 3/4 Rc Διακόπτης πλήρωσης Sc Αποστράγγιση λέβητα Svs Σύνδεση αποστράγγισης βαλβίδας ασφαλείας!dea AC 23 AR 23 CS 18 RS 18 CS 24 CS 24 Ext CS 24 Inc RS 24 RS 24 Ext RS 24 Inc CS 28 CS 28 Inc RS 28 CS 32 AC 23 Plus ΟΝΟΜΑΣΤΙΚΗ ΘΕΡΜΙΚΗ ΙΣΧΥΣ ΕΞΟΔΟΥ kw ΟΝΟΜΑΣΤΙΚΗ ΘΕΡΜΙΚΗ ΙΣΧΥΣ ΕΙΣΟΔΟΥ kw ΕΛΑΧΙΣΤΗ ΘΕΡΜΙΚΗ ΣΧΥΣ ΕΞΟΔΟΥ kw ΑΠΟΔΟΣΗ σε μερικό φορτίο (30%) % ΑΠΟΔΟΣΗ σε πλήρες φορτίο (100%) % ΘΕΡΜΟΚΡΑΣΙΑ ΑΠΑΕΡΙΩΝ tf-ta max. C ΚΛΑΣΗ ΑΠΟΔΟΤΙΚΟΤΗΤΑΣ (Οδηγία 92/42/ΕΚ) ΠΙΕΣΗ ΝΕΡΟΥ ΣΤΟ ΚΥΚΛΩΜΑ ΚΘ ελάχιστη/μέγιστη bar ΠΙΕΣΗ ΝΕΡΟΥ ΣΤΟ ΚΥΚΛΩΜΑ ΖΕΣΤΟΥ ΝΕΡΟΥ ελάχιστη/μέγιστη bar παραγωγή ζεστού νερού συνεχής με Δt 25K - μικτή l/min ΗΛΕΚΤΡΙΚΗ ΠΑΡΟΧΗ / κατανάλωση ηλεκτρικής ενέργειας V/Hz 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 ΜΕΓΙΣΤΗ AΠΟΡΡΟΦΟΥΜΕΝΗ ΙΣΧΥΣ W ΒΑΘΜΟΣ ΠΡΟΣΤΑΣΙΑΣ IP X4D X4D X5D X5D X5D X5D X5D X5D X5D X4D X5D X5D X5D ΚΑΘΑΡΟ ΒΑΡΟΣ kg / 50* 36 / 50* 37 / 51* ΜΙΚΤΟ ΒΑΡΟΣ kg / 53* 39 / 53* 40 / 54* CS 24 Plus CS 28 Plus CS 32 Plus Ed.1-07/ Κωδ * μοντέλα τοποθέτησης σε ερμάριο (Inc)

8 AG S.p.A Casteldario - Mantova - Ιταλία - τηλ φαξ export@unical-ag.com - Η Unical A.G δεν φέρει καμία ευθύνη για τις ανακρίβειες που μπορεί να εμφανιστούν λόγο σφάλματος στην αντιγραφή ή την εκτύπωση. Επίσης, διατηρεί το δικαίωμα να επιφέρει τροποποιήσεις σε κάθε εν λόγω προϊόν που κρίνει αναγκαίο ή χρήσιμο, χωρίς να θέτει σε κίνδυνο τα ουσιώδη χαρακτηριστικά των εν λόγω προϊόντων
