ΕΠΙΤΟΙΧΟΣ ΛΕΒΗΤΑΣ ΑΕΡΙΟΥ EVOLUTION IN COMFORT

Transcript

1 ΕΠΙΤΟΙΧΟΣ ΛΕΒΗΤΑΣ ΑΕΡΙΟΥ EVOLUTION IN COMFORT

2 Κύρια χαρακτηριστικά GBA - Κλειστός θάλαµος καύσης - Κεντρική θέρµανση και ζεστό νερό χρήσης - Ενσωµατωµένος εβδοµαδιαίος προγραµµατιστής - Εύκολη και γρήγορη εγκατάσταση - Κοµψός σχεδιασµός - Έξυπνος έλεγχος - Συσκευή υψηλής απόδοσης και αξιοπιστίας σύµφωνα µε τα Ευρωπαϊκά standards Πρότυπο απόδοσης -στο 100% του φορτίου -στο 30% του φορτίου

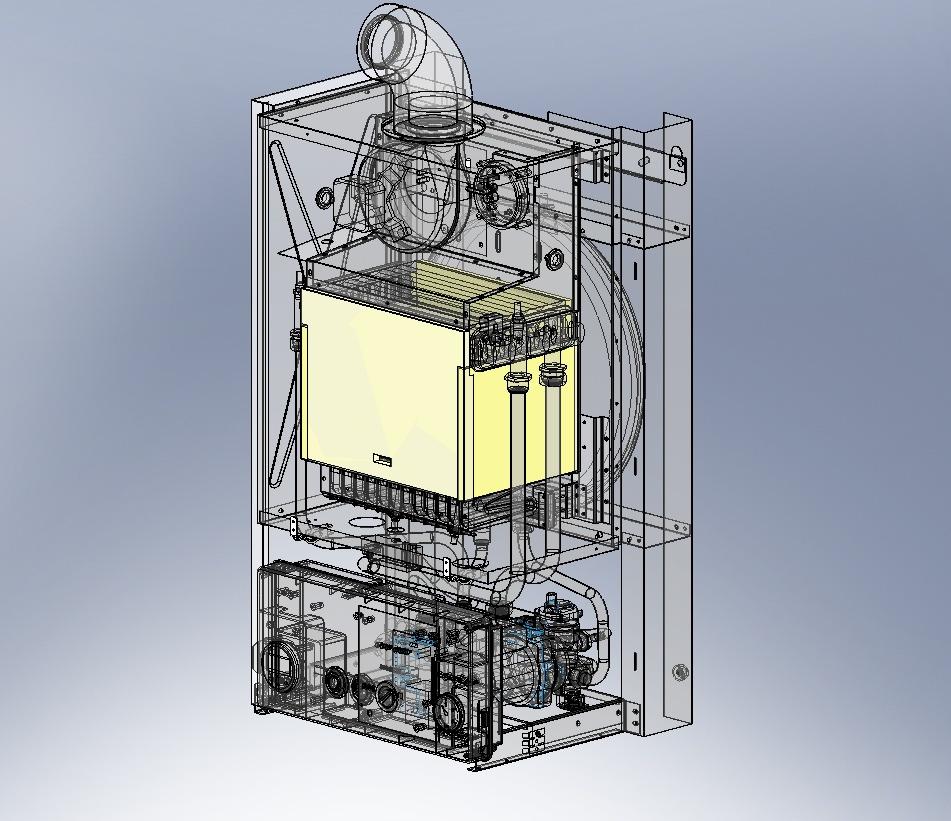

3 Λειτουργικό διάγραµµα 1. ιθερµικός εναλλάκτης 2. Καυστήρας 3. Βαλβίδα αερίου 4. Κυκλοφορητής τριών ταχυτήτων 5. Ανεµιστήρας εξάτµισης 6. οχείο διαστολής 7. Αυτόµατο by-pass 8. Αισθητήρας θέρµανσης(ntc) 9. Αισθητήρας ΖΝΧ(NTC) 10.Θερµοστάτης ασφαλείας 11.Ηλεκτρόδιο ανάφλεξης 12.Ηλεκτρόδιο ανίχνευσης 13. ιακόπτης πίεσης αέρα 14.Μετρητής πίεσης νερού 15.Ηλεκτρονικός ρυθµιστής ροής ΖΝΧ 16.Μετασχηµατιστής ανάφλεξης 17.Αυτόµατο εξαεριστικό 18.3 Bar βαλβίδα πίεσης - θέρµανση 19. ιακόπτης πίεσης νερού 20. Πληρωτής 21.Ρυθµιστής ροής 22.Είσοδος θέρµανσης 23.Είσοδος ΖΝΧ 24.Είσοδος αερίου 25.Έξοδος ΖΝΧ 26.Έξοδος θέρµανσης

4 ΛΕΙΤΟΥΡΓΙΑ ΥΨΗΛΗΣ ΑΠΟ ΟΣΗΣ Ομοιόμορφη κατανομή της δευτερευούσης παροχής αέρα στη διαδικασία καύσης 100% φορτίο 94% απόδοση 30% φορτίο

5 ΛΕΙΤΟΥΡΓΙΑ ΥΨΗΛΗΣ ΑΠΟ ΟΣΗΣ Διθερμικός εναλλάκτης υψηλής απόδοσης με 6 διαδρομές 100% φορτίο 94% απόδοση 30% φορτίο

6 ΛΕΙΤΟΥΡΓΙΑ ΥΨΗΛΗΣ ΑΠΟ ΟΣΗΣ Υψηλής απόδοσης θερμική μόνωση του θαλάμου καύσης 100% φορτίο 94% απόδοση 30% φορτίο

7 ΛΕΙΤΟΥΡΓΙΑ ΥΨΗΛΗΣ ΑΠΟ ΟΣΗΣ Ακριβής ρύθμιση και έλεγχος της πίεσης αερίου. Απόδοση καύσης- 95.1% 100% φορτίο 94% απόδοση 30% φορτίο

8 ΑΚΡΙΒΗΣ ΡΥΘΜΙΣΗ ΤΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΖΝΧ Αυξομείωση της βαλβίδας αερίου(step Motor) ΠΛΕΟΝΕΚΤΗΜΑΤΑ: - Μεγάλο εύρος λειτουργίας συσχέτιση 1:12 - Λειτουργία χωρίς υστέρηση - Μηχανική ρύθµιση της ροής αερίου - Ο τύπος και η πίεση του αερίου δεν επηρεάζει την απόδοση

9

10 ΑΞΙΟΠΙΣΤΙΑ ΕΥΡΩΠΑΙΟΙ ΚΑΤΑΣΚΕΥΑΣΤΕΣ ΕΞΑΡΤΗΜΑΤΩΝ ΑΠΛΗΚΑΙΣΥΜΠΑΓΗΣΔΟΜΗ

11 ΑΞΙΟΠΙΣΤΙΑ Αξιόπιστος διακόπτης ροής και αισθητήρας HALL-EFFECT ΡΥΘΜΙΣΤΗΣ ΡΟΗΣ/ΠΑΤΕΝΤΑΡΙΣΜΕΝΗ ΤΕΧΝΟΛΟΓΙΑ Κατασκευή από ορείχαλκο Ακριβής αντίδραση σε χαµηλή ροή και πίεση νερού Μικρές απώλειες πίεσης Αντίσταση σε διακυµάνσεις στην πίεση του νερού Υψηλή αξιοπιστία

12 ΑΘΟΡΥΒΗ ΛΕΙΤΟΥΡΓΙΑ Μοναδική διαμόρφωση των πάνελ Μέτρα αποφυγής συντονισμού

13 Ειδικά χαρακτηριστικά Ηλεκτρονικό σύστηµα αυτοδιάγνωσης. Αυτόµατο By-pass. Θερµοκρασία ΖΝΧ από 35 έως 60oC. Κλάση IP 44. Συνεχής ηλεκτρονική διαµόρφωση(κεντρική θέρµανση και ΖΝΧ). Ενσωµατωµένος προγραµµατιστής. Ρύθµιση θερµοκρασίας θέρµανσης από 30 έως 80 οс. Κατάλληλο για σύνδεση µε εξωτερικό αισθητήριο θερµοκρασίας Κατάλληλο για ενδοδαπέδια θέρµανση. Σύστηµα αποφυγής επικαθίσεων. Ρύθµιση θέρµανσης Λειτουργία καλοκαίρι/χειµώνας. Αντιπαγωτική προστασία. Κατάλληλο για σύνδεση µε θερµοστάτη χώρου. Εύκολη και γρήγορη εγκατάσταση. Αξιοπιστία και ασφάλεια σύµφωνα µε τα Ευρωπαϊκά standards. Άµεση απόκριση του κύκλου λειτουργίας σε µικρές εγκαταστάσεις Προστασία κυκλοφορητή από αδράνεια.
