2 Top secret Secret Internal use only Public Daikin Αντλία Θερμότητας Ζεστού Νερού Χρήσης

3 01. Σκοπός ανάπτυξης 3

4 σκοπός ανάπτυξης Αγορά ΑΘ ΖΝΧ (low growth) 2017 (high growth) other markets Poland Germany France ταχύρυθμη ανάπτυξη της συγκεκριμένης αγοράς νέες ευκαιρίες για ανάπτυξη και σε νεόκτιστα (κάλυψη αναγκών από ΑΠΕ) και στην ανακαίνιση (αντικατάσταση ηλεκτρικών θερμοσιφώνων) αύξηση γκάμας προς την κατεύθυνση του «ενός προμηθευτή» στη θέρμανση Γιατί αναπτύσσεται η αγορά ΑΘ ΖΝΧ; ανάγκη για συμμόρφωση των νεόδμητων με τον ΚΕΝΑΚ (οι ηλεκτρικοί θερμοσίφωνες σε νέες κατασκευές απαγορεύτηκαν στην Γαλλία) αναζήτηση καταναλωτών για οικονομικότερη ενέργεια από το ηλεκτρικό /αέριο /πετρέλαιο χαμηλή κατανάλωση ενέργειας Οι περισσότερες πιθανότητες για την πώληση/εγκατάσταση ΑΘ ΖΝΧ: νεόδμητες κατοικίες αντικατάσταση ηλεκτρικού θερμοσίφωνα σε διαμέρισμα αναβάθμιση συστήματος ΖΝΧ (με αντικατάσταση του απλού δοχείου που θερμαινόταν από λέβητα) ως πακέτο με νέο σύστημα θέρμανσης «έξυπνες» εφαρμογές για σύνδεση με οικονομικό ρεύμα από το δίκτυο ή από φωτοβολταϊκά

5 02. Βασικά στοιχεία 5

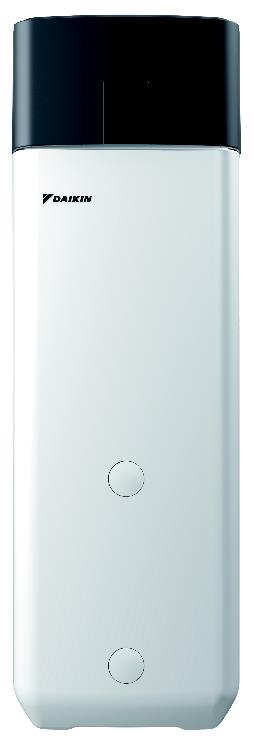

6 προέλευση 100% made in Europe Daikin Europe NV DICZ Τσεχία Daikin Europe NV ROTEX Güglingen Γερμανία 6

7 βασικά χαρακτηριστικά Δοχείο με τεχνολογία ταχυθέρμανσης άμεση θέρμανση νερού κανένας κίνδυνος διάβρωσης /σκουριάς, legionella, επικαθήσεων δυνατότητα σύνδεσης ηλιακών μόνωση ελαφρύ /εύκολο στη μετακίνηση Αντλία Θερμότητας διαιρούμενου τύπου αξιοποίηση ΑΠΕ (αέρας περιβάλλοντος) μήκος σωλήνωσης έως 20m inverter ονομαστική ισχύς 2,5 kw ψυκτικό R410A 7

8 βασικά πλεονεκτήματα Βέλτιστη ποιότητα νερού χρήσης χάρη στην ταχυθέρμανση Δεν υπάρχει αποθήκευση του ΖΝΧ άμεση παραγωγή Πλεονεκτήματα: απουσία στάσιμου νερού κανένας κίνδυνος για legionella μηδενικές επικαθήσεις καμία διάβρωση /σκουριά απουσία ανοδίου (δεν απαιτείται) καμία ανάγκη για δοχείο διαστολής μηδενική απώλεια νερού μέσω βαλβίδας ασφαλείας 8

9 βασικός εξοπλισμός Ιανουάριος

10 βασική ιδέα Τύπος Αντλία θερμότητας ΖΝΧ 300l Αντλία θερμότητας ΖΝΧ 500l Όγκος νερού 300lt 500lt Εξωτερική ERWQ02AV3 ERWQ02AV3 Εσωτερική EKHHP300A2V3 EKHHP500A2V3 10

11 βασική ιδέα Ζεστό Νερό Χρήσης HP outdoor unit Νερό Δικτύου Ύδρευσης Δοχείο σε ατμοσφαιρική πίεση Εξωτερική μονάδα 11

12 βασικά στοιχεία κλάση Α ERP LOT2 ισχύς 2,2kW αντλίας θερμότητας χρόνος 2hr αναθέρμανσης ηλεκτρική αντίσταση 2kW standard -15 C θερμοκρασία περιβάλλοντος 35 C 12

13 βασικά στοιχεία 13

14 βασικά στοιχεία Ηλιακά Drainback ( lt) Ηλιακά υπό πίεση (500lt) 14

15 ηλιακά με σύστημα αποστράγγισης (Drainback) lt βέλτιστη διαστρωμάτωση στο δοχείο σημαντική συνεισφορά των ηλιακών 30 C 70 C εύκολη προσθήκη του kit κυκλοφορητών για τα ηλιακά σωλήνα διανομής 70 C 30 C < 30 C 15

16 ηλιακά με δοχείο υπό πίεση (500lt) σύστημα ελέγχου EKSDSR1A kit ηλιακών EKSRDS2A 16

17 500lt με υποβοήθηση δίκτυο πόλης 17

18 03. Εξωτερική μονάδα 18

19 τεχνολογία inverter 550 mm 765 mm συμπιεστής inverter: 47 dba ηχητική πίεση R410A ψυκτικό υγρό 1,05kg πλήρωση 55 C θερμοκρασία συμπύκνωσης συμπιεστής swing μηχάνημα Daikin made in Europe 285 mm 19

20 ευελιξία στην εγκατάσταση 20m μέγιστη γραμμή ψυκτικού 20

21 ευελιξία στην εγκατάσταση μέγιστη υψομετρική διαφορά 15m ελάχιστο/μέγιστο μήκος 1,5/20m Χαρακτηριστικά Μονάδα ERWQ02AV3 Απόσταση εξωτερικής μονάδας και δοχείου m min1,5 - max20 Υψομετρική διαφορά μεταξύ εξ. μονάδας και δοχείου m max15 21

22 αποστάσεις εγκατάστασης Δύο πλευρές κοντά σε τοίχο Μια πλευρά κοντά σε τοίχο Τρεις πλευρές κοντά σε τοίχο Όλες οι αποστάσεις αναφέρονται σε mm 22

23 04. Εσωτερική μονάδα 23

24 χαρακτηριστικά διπλό κέλυφος από συνθετικό υλικό, αντισκωριακή προστασία και αντοχή σε χτυπήματα ανοξείδωτος εναλλάκτης μόνωση πάχους 7cm, πολυουρεθάνης υψηλής πυκνότητας μεταξύ των δυο κελυφών 24

25 χαρακτηριστικά ανοξείδωτος εναλλάκτης που γίνεται η συμπύκνωση του ψυκτικού ανοξείδωτος εναλλάκτης θερμότητας (σερπαντίνα) που δεν αφήνει περιθώρια για σχηματισμό αλάτων κι άλλων επικαθήσεων 25

26 χαρακτηριστικά Συνδέσεις ψυκτικού διατομές: 1/4" και 3/8" είσοδος/έξοδος νερού χρήσης διατομές: 25mm Ηλεκτρονική πλακέτα Smart Grid ready πίνακας χειρισμού (standard) Σωλήνα διανομής για να επιτυγχάνεται τέλεια διαστρωμάτωση στην περίπτωση ηλιακής υποβοήθησης Ανοξείδωτος συμπυκνωτής Εξαλείφει τον κίνδυνο ηλεκτρόλυσης 2kW ηλεκτρική αντίσταση ανοξείδωτος εναλλάκτης δεν αφήνει περιθώρια για σχηματισμό αλάτων κι άλλων επικαθήσεων σύνδεση πλήρωσης και αποστράγγισης 26

27 τέλεια διαστρωμάτωση αποκλείονται οι απότομες μεταβολές θερμοκρασίας 27

28 χαρακτηριστικά συνδέσεις ψυκτικού ηλεκτρική αντίσταση (booster heater) Η ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ ΔΕΝ ΧΡΕΙΑΖΕΤΑΙ ΣΥΝΤΗΡΗΣΗ υδραυλικές συνδέσεις κουτί ηλεκτρολογικών 28

29 χαρακτηριστικά το δοχείο περιέχει νερό σε ατμοσφαιρική πίεση που λειτουργεί σαν αποθήκη θερμότητας πολύ μικρή ποσότητα νερού υπό πίεση στον εναλλάκτη θερμότητας του ΖΝΧ ΔΕΝ ΑΠΑΙΤΕΙΤΑΙ ΒΑΛΒΙΔΑ ΕΚΤΟΝΩΣΗΣ 29

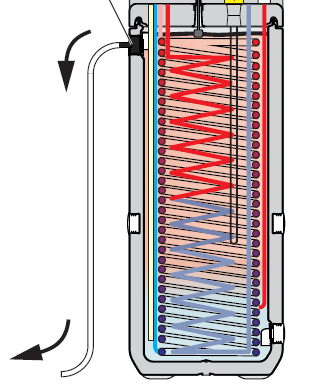

30 χαρακτηριστικά το νερό που περιέχεται στο δοχείο είναι σε ατμοσφαιρική πίεση και μπορεί να εκτονωθεί ελεύθερα από το άνοιγμα της υπερχείλησης αποχετεύεται όλο το νερό που υπερβαίνει τη συγκεκριμένη στάθμη 30

31 χαρακτηριστικά ΕΥΚΟΛΗ ΠΛΗΡΩΣΗ ΚΑΙ ΑΠΟΣΤΡΑΓΓΙΣΗ 31

32 χαρακτηριστικά ΜΙΚΡΟ ΑΠΟΤΥΠΩΜΑ ΕΓΚΑΤΑΣΤΑΣΗΣ 300lt 500lt 32

33 χαρακτηριστικά ΔΕΞΙΑ ΟΨΗ ΜΠΡΟΣΤΑ ΟΨΗ ΑΡΙΣΤΕΡΗ ΟΨΗ 33

34 χαρακτηριστικά 70kg δοχεία από πολυπροπυλένιο ΕΛΑΦΡΥ & ΕΥΚΟΛΟ ΣΤΗ ΜΕΤΑΚΙΝΗΣΗ 34

35 05. Πίνακας χειρισμού 35

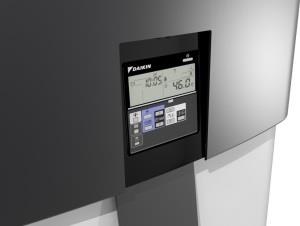

36 πίνακας χειρισμού τρόπος λειτουργίας ECO 100% Αντλία Θερμότητας Η ηλεκτρική αντίσταση (booster heater) δεν μπαίνει σε λειτουργία τρόπος λειτουργίας AUTO Αντλία Θερμότητας + ηλεκτρική αντίσταση Η λειτουργία της ηλεκτρικής αντίστασης περιορίζεται στο ελάχιστο τρόπος λειτουργίας SILENT Η αντλία θερμότητας περιορίζεται σε ταχύτητα συμπιεστή για λειτουργία χαμηλού θορύβου τρόπος λειτουργίας BOOST Ταυτόχρονη χρήση της αντλίας θερμότητας και της ηλεκτρικής αντίστασης Γρήγορη επίτευξη του απαιτούμενου σημείου λειτουργίας (setpoint) 36

37 πίνακας χειρισμού Τρόπος λειτουργίας: Ενεργοποιημένο ΖΝΧ Τρόπος λειτουργίας: Αθόρυβη λειτουργία Κουμπί ON/OFF Μενού επιλογών Θερμοκρασία Ενεργοποίηση BOOST Επεξεργασία ώρας/προγράμματος Αυτόματος τρόπος λειτουργίας Ενεργοποίηση αθόρυβης λειτουργίας Ιστορικό σφαλμάτων και διαχείριση Σημείο λειτουργίας Ενεργοποίηση/Απενεργοποίηση προγραμμάτων 39

38 06. Τεχνικά χαρακτηριστικά 40

39 ενεργειακή σήμανση ErP Lot2 300lt A κλάση 500lt A κλάση 41

40 χαρακτηριστικά Μοντέλο 300lt 500lt Εποχιακές επιδόσεις ErP/Lot2: 26/09/2015 Eta S /Label Προφίλ κατανάλωσης L Προφίλ κατανάλωσης XL 119% /A 123% /A Όγκος εναλλάκτη ZNX 28 lt 29 lt Υλικό κατασκευής εναλλάκτη ZNX Ανοξείδωτος χάλυβας Πάχος μόνωσης 5,6 cm 7,6 cm Βάρος εσωτερικής μονάδας 70 kg 80 kg Σύνδεση ηλιακών Drain back Drain back ή Υπό πίεση Smart Grid Ready 42
