1 Η Ελληνική Ολοκληρωμένη Πιστοποιημένη πρόταση! Τεχνικά Χαρακτηριστικά Εγγύηση 5 χρόνια Δοχείων ΖΝΧ & Αποθήκευσης

2 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΟΧΕΙΩΝ ΑΠΟΘΗΚΕΥΣΗΣ ΔΟΧΕΙΑ ΑΠΟΘΗΚΕΥΣΗΣ 80L 2000L o Μονής ενέργειας 3 o Διπλής ενέργειας 5 o Τριπλής ενέργειας.7 ΔΟΧΕΙΑ ΑΠΟΘΗΚΕΥΣΗΣ ME INOX ΣΕΡΠΑΝΤΙΝΑ 300L 2000L o Μονής ενέργειας 9 o Διπλής ενέργειας. 11 o Τριπλής ενέργειας..13 ΔΟΧΕΙΑ ΑΠΟΘΗΚΕΥΣΗΣ ΤΑΝΚ ΙΝ ΤΑΝΚ 300L 2000L o Μονής ενέργειας.16 o Διπλής ενέργειας.18 o Τριπλής ενέργειας.20 ΠΙΣΤΟΠΟΙΗΣΕΙΣ CE...69 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΟΧΕΙΩΝ ΑΠΟΘΗΚΕΥΣΗΣ & ΖΝΧ INTERPLAST GREEN LINE 2

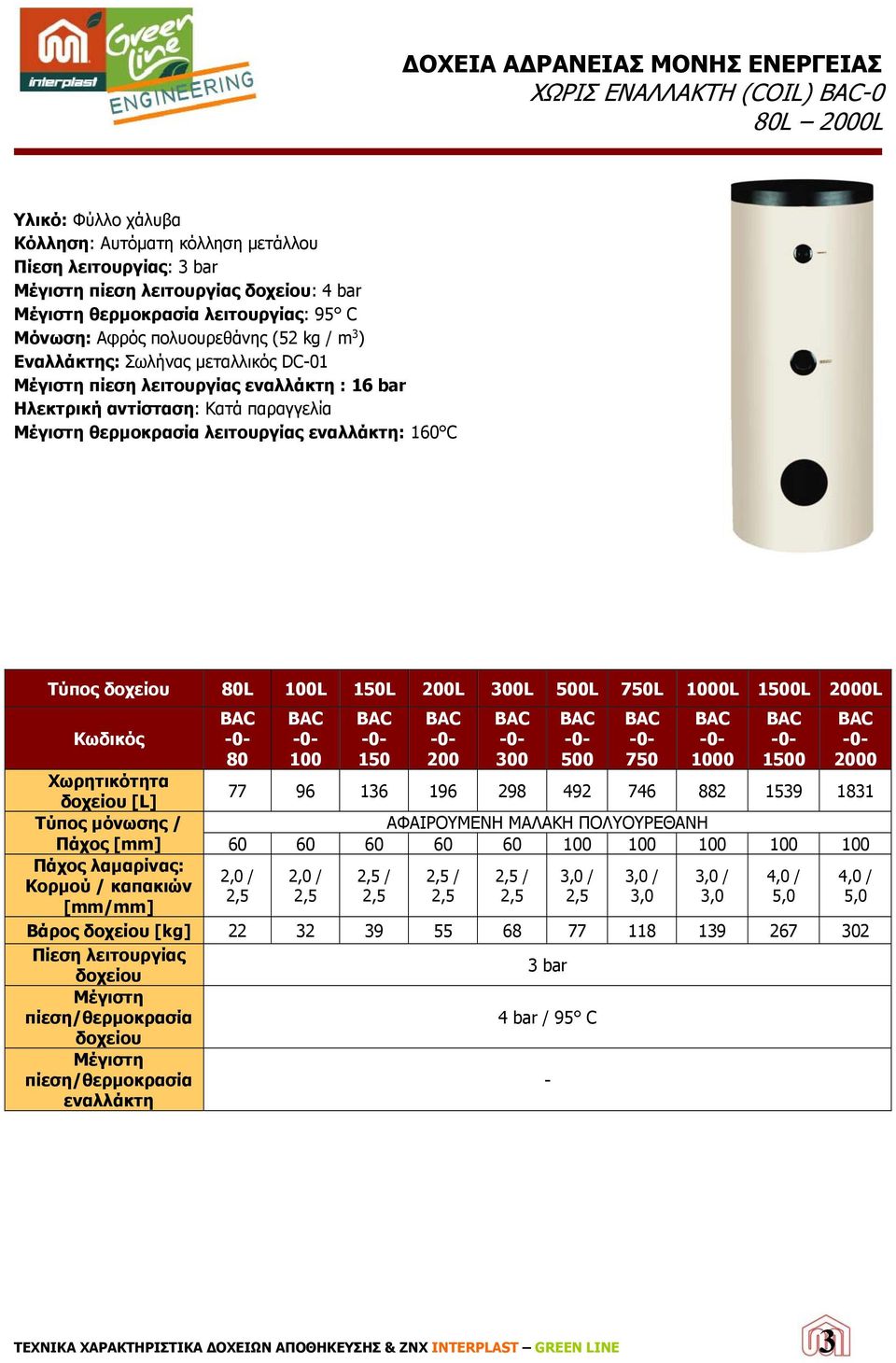

3 ΔΟΧΕΙΑ ΑΔΡΑΝΕΙΑΣ ΜΟΝΗΣ ΕΝΕΡΓΕΙΑΣ ΧΩΡΙΣ ΕΝΑΛΛΑΚΤΗ (COIL) BAC-0 80L 2000L Υλικό: Φύλλο χάλυβα Κόλληση: Αυτόματη κόλληση μετάλλου Πίεση λειτουργίας: 3 bar Μέγιστη πίεση λειτουργίας δοχείου: 4 bar Μέγιστη θερμοκρασία λειτουργίας: 95 C Μόνωση: Αφρός πολυουρεθάνης (52 kg / m 3 ) Εναλλάκτης: Σωλήνας μεταλλικός DC-01 Μέγιστη πίεση λειτουργίας εναλλάκτη : 16 bar Ηλεκτρική αντίσταση: Κατά παραγγελία Μέγιστη θερμοκρασία λειτουργίας εναλλάκτη: 160 C Τύπος δοχείου 80L 100L 150L 200L 300L 500L 750L 1000L 1500L 2000L Κωδικός BAC BAC BAC BAC BAC BAC BAC BAC BAC BAC Χωρητικότητα δοχείου [L] Τύπος μόνωσης / ΑΦΑΙΡΟΥΜΕΝΗ ΜΑΛΑΚΗ ΠΟΛΥΟΥΡΕΘΑΝΗ Πάχος [mm] Πάχος λαμαρίνας: 2,0 / 2,0 / 2,5 / 2,5 / 2,5 / 3,0 / 3,0 / 3,0 / 4,0 / 4,0 / Κορμού / καπακιών 2,5 2,5 2,5 2,5 2,5 2,5 3,0 3,0 5,0 5,0 [mm/mm] Βάρος δοχείου [kg] Πίεση λειτουργίας δοχείου 3 bar Μέγιστη πίεση/θερμοκρασία 4 bar / 95 C δοχείου Μέγιστη πίεση/θερμοκρασία - εναλλάκτη ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΟΧΕΙΩΝ ΑΠΟΘΗΚΕΥΣΗΣ & ΖΝΧ INTERPLAST GREEN LINE 3

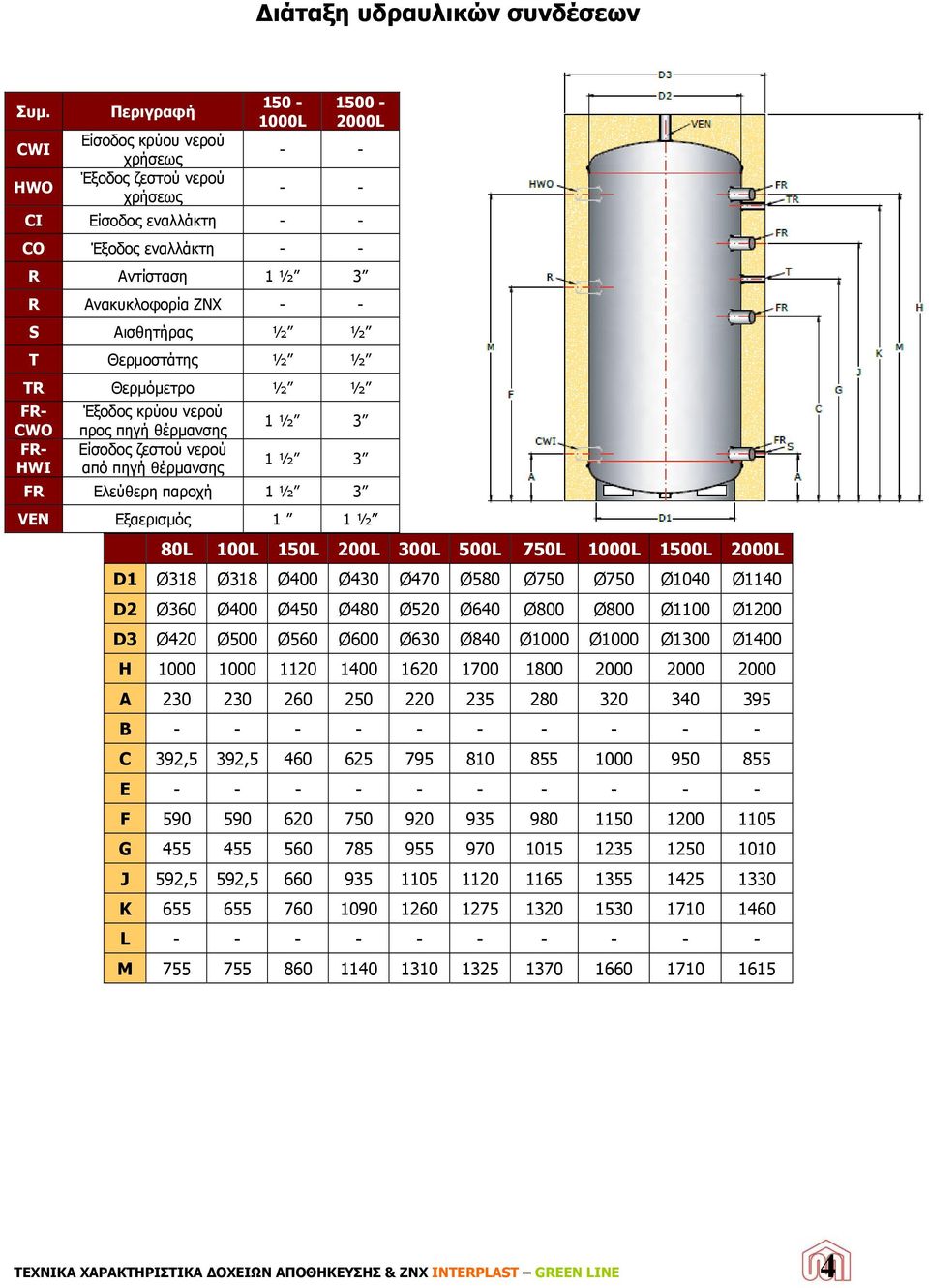

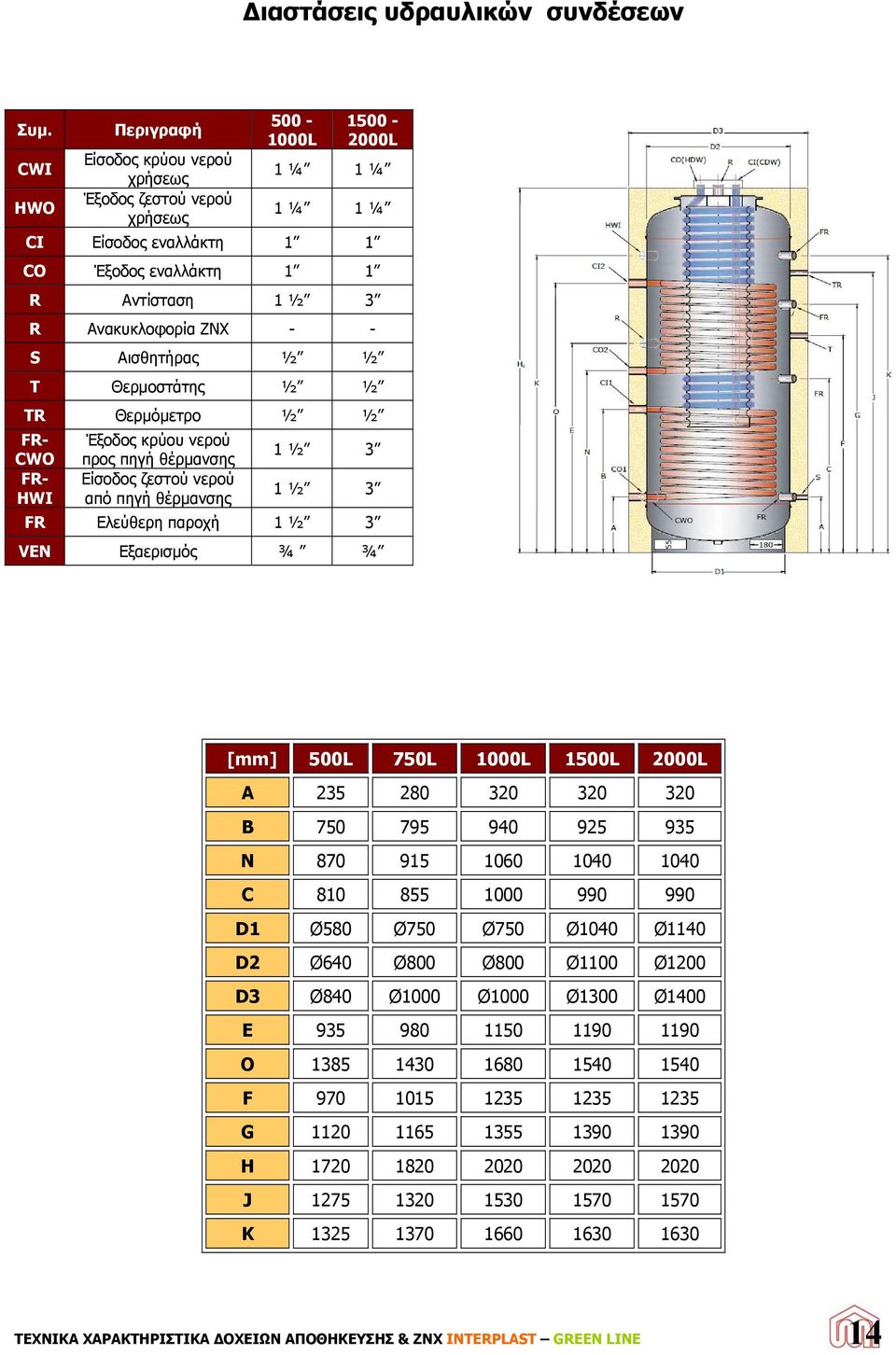

4 Διάταξη υδραυλικών συνδέσεων Συμ. CWI HWO Περιγραφή Είσοδος κρύου νερού χρήσεως Έξοδος ζεστού νερού χρήσεως L L CI Είσοδος εναλλάκτη - - CO Έξοδος εναλλάκτη - - R Αντίσταση 1 ½ 3 R Ανακυκλοφορία ΖΝΧ - - S Αισθητήρας ½ ½ T Θερμοστάτης ½ ½ TR Θερμόμετρο ½ ½ FR- CWO FR- HWI Έξοδος κρύου νερού προς πηγή θέρμανσης Είσοδος ζεστού νερού από πηγή θέρμανσης 1 ½ 3 1 ½ 3 FR Ελεύθερη παροχή 1 ½ 3 VEN Εξαερισμός 1 1 ½ 80L 100L 150L 200L 300L 500L 750L 1000L 1500L 2000L D1 Ø318 Ø318 Ø400 Ø430 Ø470 Ø580 Ø750 Ø750 Ø1040 Ø1140 D2 Ø360 Ø400 Ø450 Ø480 Ø520 Ø640 Ø800 Ø800 Ø1100 Ø1200 D3 Ø420 Ø500 Ø560 Ø600 Ø630 Ø840 Ø1000 Ø1000 Ø1300 Ø1400 H A B C 392,5 392, E F G J 592,5 592, K L M ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΟΧΕΙΩΝ ΑΠΟΘΗΚΕΥΣΗΣ & ΖΝΧ INTERPLAST GREEN LINE 4

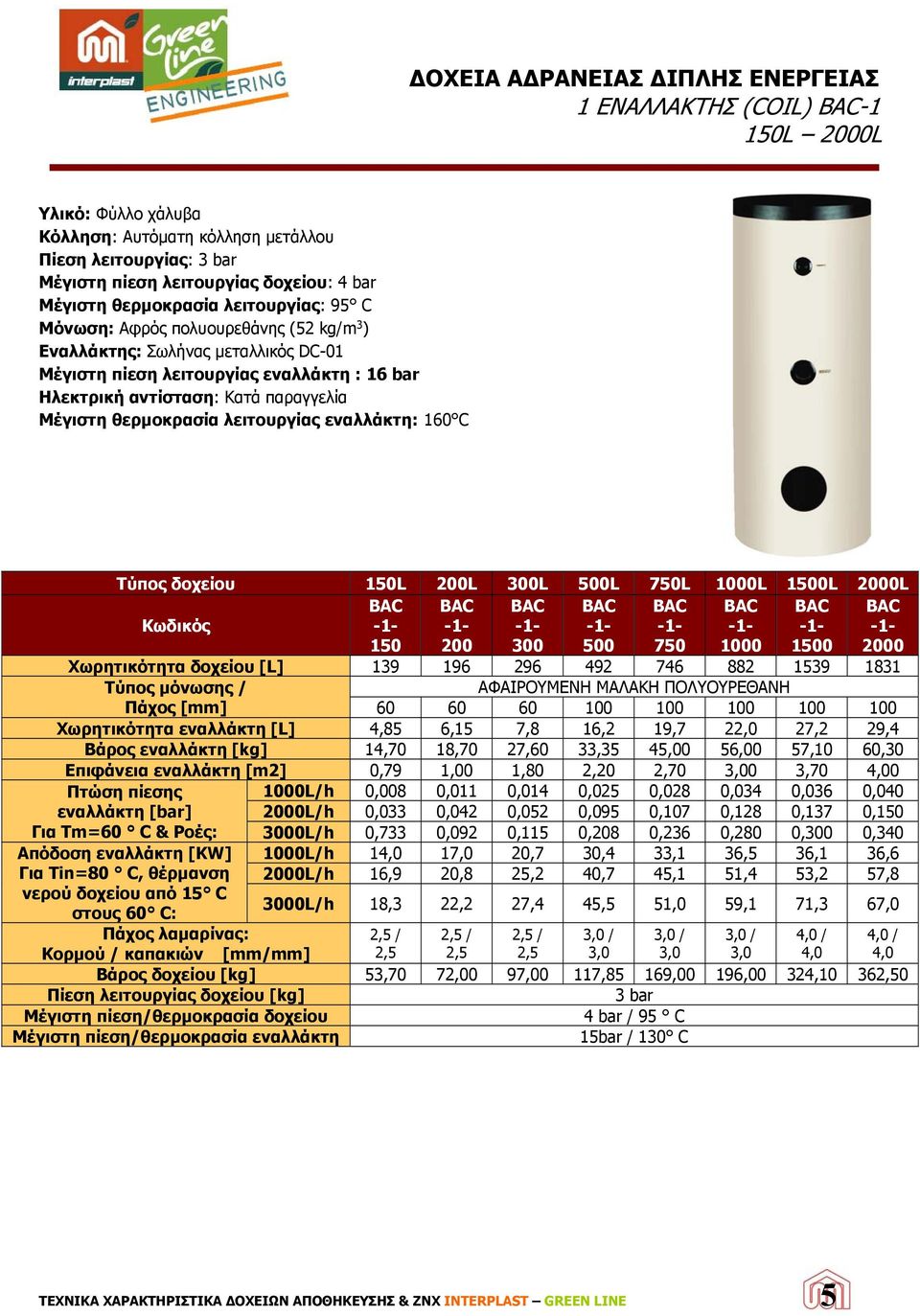

5 ΔΟΧΕΙΑ ΑΔΡΑΝΕΙΑΣ ΔΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ 1 ΕΝΑΛΛΑΚΤΗΣ (COIL) BAC-1 150L 2000L Υλικό: Φύλλο χάλυβα Κόλληση: Αυτόματη κόλληση μετάλλου Πίεση λειτουργίας: 3 bar Μέγιστη πίεση λειτουργίας δοχείου: 4 bar Μέγιστη θερμοκρασία λειτουργίας: 95 C Μόνωση: Αφρός πολυουρεθάνης (52 kg/m 3 ) Εναλλάκτης: Σωλήνας μεταλλικός DC-01 Μέγιστη πίεση λειτουργίας εναλλάκτη : 16 bar Ηλεκτρική αντίσταση: Κατά παραγγελία Μέγιστη θερμοκρασία λειτουργίας εναλλάκτη: 160 C Τύπος δοχείου 150L 200L 300L 500L 750L 1000L 1500L 2000L Κωδικός BAC BAC BAC BAC BAC BAC BAC BAC Χωρητικότητα δοχείου [L] Τύπος μόνωσης / ΑΦΑΙΡΟΥΜΕΝΗ ΜΑΛΑΚΗ ΠΟΛΥΟΥΡΕΘΑΝΗ Πάχος [mm] Χωρητικότητα εναλλάκτη [L] 4,85 6,15 7,8 16,2 19,7 22,0 27,2 29,4 Bάρος εναλλάκτη [kg] 14,70 18,70 27,60 33,35 45,00 56,00 57,10 60,30 Επιφάνεια εναλλάκτη [m2] 0,79 1,00 1,80 2,20 2,70 3,00 3,70 4,00 Πτώση πίεσης εναλλάκτη [bar] Για Tm=60 C & Ροές: Απόδοση εναλλάκτη [KW] Για Tin=80 C, θέρμανση νερού δοχείου από 15 C στους 60 C: Πάχος λαμαρίνας: Κορμού / καπακιών 1000L/h 0,008 0,011 0,014 0,025 0,028 0,034 0,036 0, L/h 0,033 0,042 0,052 0,095 0,107 0,128 0,137 0, L/h 0,733 0,092 0,115 0,208 0,236 0,280 0,300 0, L/h 14,0 17,0 20,7 30,4 33,1 36,5 36,1 36,6 2000L/h 16,9 20,8 25,2 40,7 45,1 51,4 53,2 57,8 3000L/h 18,3 22,2 27,4 45,5 51,0 59,1 71,3 67,0 [mm/mm] 2,5 / 2,5 2,5 / 2,5 2,5 / 2,5 3,0 / 3,0 3,0 / 3,0 3,0 / 3,0 4,0 / 4,0 4,0 / 4,0 Βάρος δοχείου [kg] 53,70 72,00 97,00 117,85 169,00 196,00 324,10 362,50 Πίεση λειτουργίας δοχείου [kg] 3 bar Μέγιστη πίεση/θερμοκρασία δοχείου 4 bar / 95 C Μέγιστη πίεση/θερμοκρασία εναλλάκτη 15bar / 130 C ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΟΧΕΙΩΝ ΑΠΟΘΗΚΕΥΣΗΣ & ΖΝΧ INTERPLAST GREEN LINE 5

6 Συμ. CWI HWO Περιγραφή Είσοδος κρύου νερού χρήσεως Έξοδος ζεστού νερού χρήσεως Διάταξη υδραυλικών συνδέσεων L L CI Είσοδος εναλλάκτη 1 1 CO Έξοδος εναλλάκτη 1 1 R Αντίσταση 1 ½ 3 R Ανακυκλοφορία ΖΝΧ - - S Αισθητήρας ½ ½ T Θερμοστάτης ½ ½ TR Θερμόμετρο ½ ½ FR- CWO FR- HWI Έξοδος κρύου νερού προς πηγή θέρμανσης Είσοδος ζεστού νερού από πηγή θέρμανσης 1 ½ 3 1 ½ 3 FR Ελεύθερη παροχή 1 ½ 3 VEN Εξαερισμός 1 1 ½ 150L 200L 300L 500L 750L 1000L 1500L 2000L D1 Ø400 Ø430 Ø470 Ø580 Ø750 Ø750 Ø1040 Ø1140 D2 Ø450 Ø480 Ø520 Ø640 Ø800 Ø800 Ø1100 Ø1200 D3 Ø560 Ø600 Ø630 Ø840 Ø1000 Ø1000 Ø1300 Ø1400 H A B C E F G J K L M ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΟΧΕΙΩΝ ΑΠΟΘΗΚΕΥΣΗΣ & ΖΝΧ INTERPLAST GREEN LINE 6

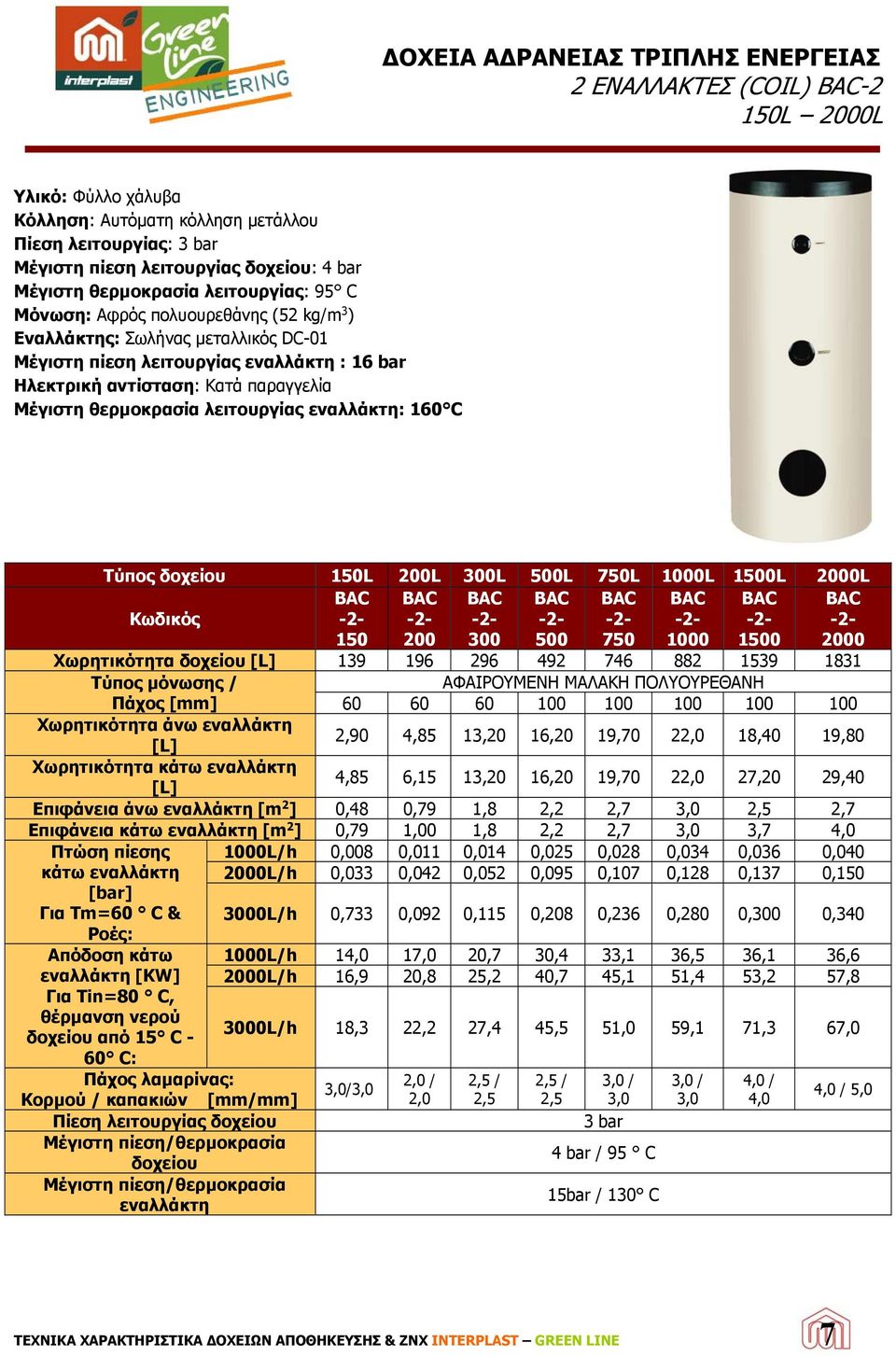

7 ΔΟΧΕΙΑ ΑΔΡΑΝΕΙΑΣ ΤΡΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ 2 ΕΝΑΛΛΑΚΤΕΣ (COIL) BAC-2 150L 2000L Υλικό: Φύλλο χάλυβα Κόλληση: Αυτόματη κόλληση μετάλλου Πίεση λειτουργίας: 3 bar Μέγιστη πίεση λειτουργίας δοχείου: 4 bar Μέγιστη θερμοκρασία λειτουργίας: 95 C Μόνωση: Αφρός πολυουρεθάνης (52 kg/m 3 ) Εναλλάκτης: Σωλήνας μεταλλικός DC-01 Μέγιστη πίεση λειτουργίας εναλλάκτη : 16 bar Ηλεκτρική αντίσταση: Κατά παραγγελία Μέγιστη θερμοκρασία λειτουργίας εναλλάκτη: 160 C Τύπος δοχείου 150L 200L 300L 500L 750L 1000L 1500L 2000L Κωδικός BAC BAC BAC BAC BAC BAC BAC BAC Χωρητικότητα δοχείου [L] Τύπος μόνωσης / ΑΦΑΙΡΟΥΜΕΝΗ ΜΑΛΑΚΗ ΠΟΛΥΟΥΡΕΘΑΝΗ Πάχος [mm] Χωρητικότητα άνω εναλλάκτη [L] 2,90 4,85 13,20 16,20 19,70 22,0 18,40 19,80 Χωρητικότητα κάτω εναλλάκτη [L] 4,85 6,15 13,20 16,20 19,70 22,0 27,20 29,40 Επιφάνεια άνω εναλλάκτη [m 2 ] 0,48 0,79 1,8 2,2 2,7 3,0 2,5 2,7 Επιφάνεια κάτω εναλλάκτη [m 2 ] 0,79 1,00 1,8 2,2 2,7 3,0 3,7 4,0 Πτώση πίεσης κάτω εναλλάκτη [bar] Για Tm=60 C & Ροές: Απόδοση κάτω εναλλάκτη [KW] Για Tin=80 C, θέρμανση νερού δοχείου από 15 C - 60 C: Πάχος λαμαρίνας: Κορμού / καπακιών [mm/mm] Πίεση λειτουργίας δοχείου Μέγιστη πίεση/θερμοκρασία δοχείου Μέγιστη πίεση/θερμοκρασία εναλλάκτη 1000L/h 0,008 0,011 0,014 0,025 0,028 0,034 0,036 0, L/h 0,033 0,042 0,052 0,095 0,107 0,128 0,137 0, L/h 0,733 0,092 0,115 0,208 0,236 0,280 0,300 0, L/h 14,0 17,0 20,7 30,4 33,1 36,5 36,1 36,6 2000L/h 16,9 20,8 25,2 40,7 45,1 51,4 53,2 57,8 3000L/h 18,3 22,2 27,4 45,5 51,0 59,1 71,3 67,0 3,0/3,0 2,0 / 2,0 2,5 / 2,5 2,5 / 2,5 3,0 / 3,0 3 bar 4 bar / 95 C 15bar / 130 C 3,0 / 3,0 4,0 / 4,0 4,0 / 5,0 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΟΧΕΙΩΝ ΑΠΟΘΗΚΕΥΣΗΣ & ΖΝΧ INTERPLAST GREEN LINE 7

8 Διάταξη υδραυλικών συνδέσεων Συμ. CWI HWO Περιγραφή Είσοδος κρύου νερού χρήσεως Έξοδος ζεστού νερού χρήσεως L L CI Είσοδος εναλλάκτη 1 1 CO Έξοδος εναλλάκτη 1 1 R Αντίσταση 1 ½ 3 R Ανακυκλοφορία ΖΝΧ - - S Αισθητήρας ½ ½ T Θερμοστάτης ½ ½ TR Θερμόμετρο ½ ½ FR- CWO FR- HWI Έξοδος κρύου νερού προς πηγή θέρμανσης Είσοδος ζεστού νερού από πηγή θέρμανσης 1 ½ 3 1 ½ 3 FR Ελεύθερη παροχή 1 ½ 3 VEN Εξαερισμός 1 1 ½ 150L 200L 300L 500L 750L 1000L 1500L 2000L D1 Ø400 Ø430 Ø470 Ø580 Ø750 Ø750 Ø1040 Ø1140 D2 Ø450 Ø480 Ø520 Ø640 Ø800 Ø800 Ø1100 Ø1200 D3 Ø570 Ø600 Ø640 Ø840 Ø1000 Ø1000 Ø1300 Ø1400 H A B C E F G J K L M ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΟΧΕΙΩΝ ΑΠΟΘΗΚΕΥΣΗΣ & ΖΝΧ INTERPLAST GREEN LINE 8

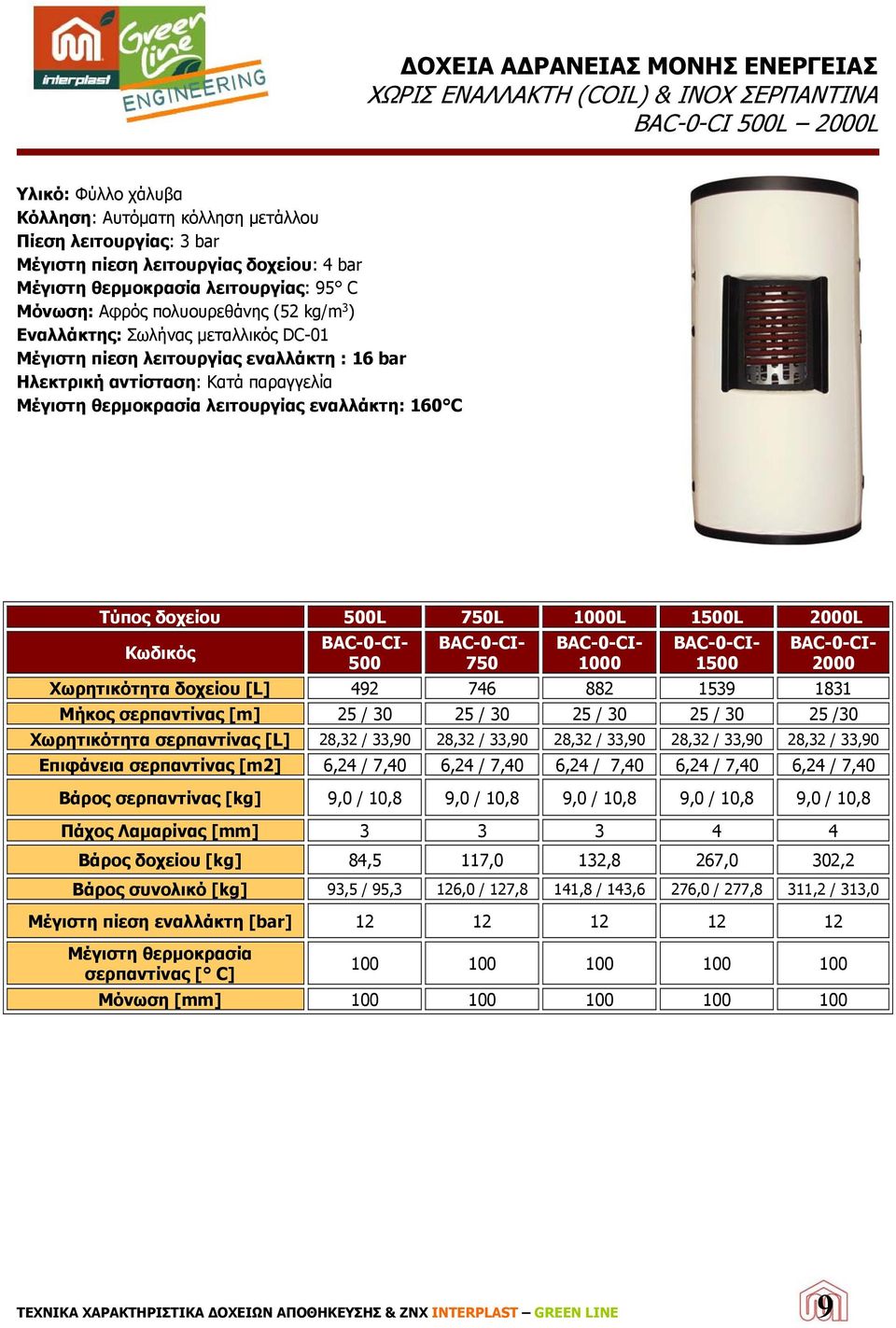

9 ΔΟΧΕΙΑ ΑΔΡΑΝΕΙΑΣ ΜΟΝΗΣ ΕΝΕΡΓΕΙΑΣ ΧΩΡΙΣ ΕΝΑΛΛΑΚΤΗ (COIL) & ΙΝΟΧ ΣΕΡΠΑΝΤΙΝΑ BAC-0-CI 500L 2000L Υλικό: Φύλλο χάλυβα Κόλληση: Αυτόματη κόλληση μετάλλου Πίεση λειτουργίας: 3 bar Μέγιστη πίεση λειτουργίας δοχείου: 4 bar Μέγιστη θερμοκρασία λειτουργίας: 95 C Μόνωση: Αφρός πολυουρεθάνης (52 kg/m 3 ) Εναλλάκτης: Σωλήνας μεταλλικός DC-01 Μέγιστη πίεση λειτουργίας εναλλάκτη : 16 bar Ηλεκτρική αντίσταση: Κατά παραγγελία Μέγιστη θερμοκρασία λειτουργίας εναλλάκτη: 160 C Τύπος δοχείου 500L 750L 1000L 1500L 2000L Κωδικός BAC-0-CI- 500 BAC-0-CI- 750 BAC-0-CI BAC-0-CI BAC-0-CI Χωρητικότητα δοχείου [L] Μήκος σερπαντίνας [m] 25 / / / / /30 Χωρητικότητα σερπαντίνας [L] 28,32 / 33,90 28,32 / 33,90 28,32 / 33,90 28,32 / 33,90 28,32 / 33,90 Επιφάνεια σερπαντίνας [m2] 6,24 / 7,40 6,24 / 7,40 6,24 / 7,40 6,24 / 7,40 6,24 / 7,40 Βάρος σερπαντίνας [kg] 9,0 / 10,8 9,0 / 10,8 9,0 / 10,8 9,0 / 10,8 9,0 / 10,8 Πάχος Λαμαρίνας [mm] Βάρος δοχείου [kg] 84,5 117,0 132,8 267,0 302,2 Βάρος συνολικό [kg] 93,5 / 95,3 126,0 / 127,8 141,8 / 143,6 276,0 / 277,8 311,2 / 313,0 Μέγιστη πίεση εναλλάκτη [bar] Μέγιστη θερμοκρασία σερπαντίνας [ C] Μόνωση [mm] ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΟΧΕΙΩΝ ΑΠΟΘΗΚΕΥΣΗΣ & ΖΝΧ INTERPLAST GREEN LINE 9

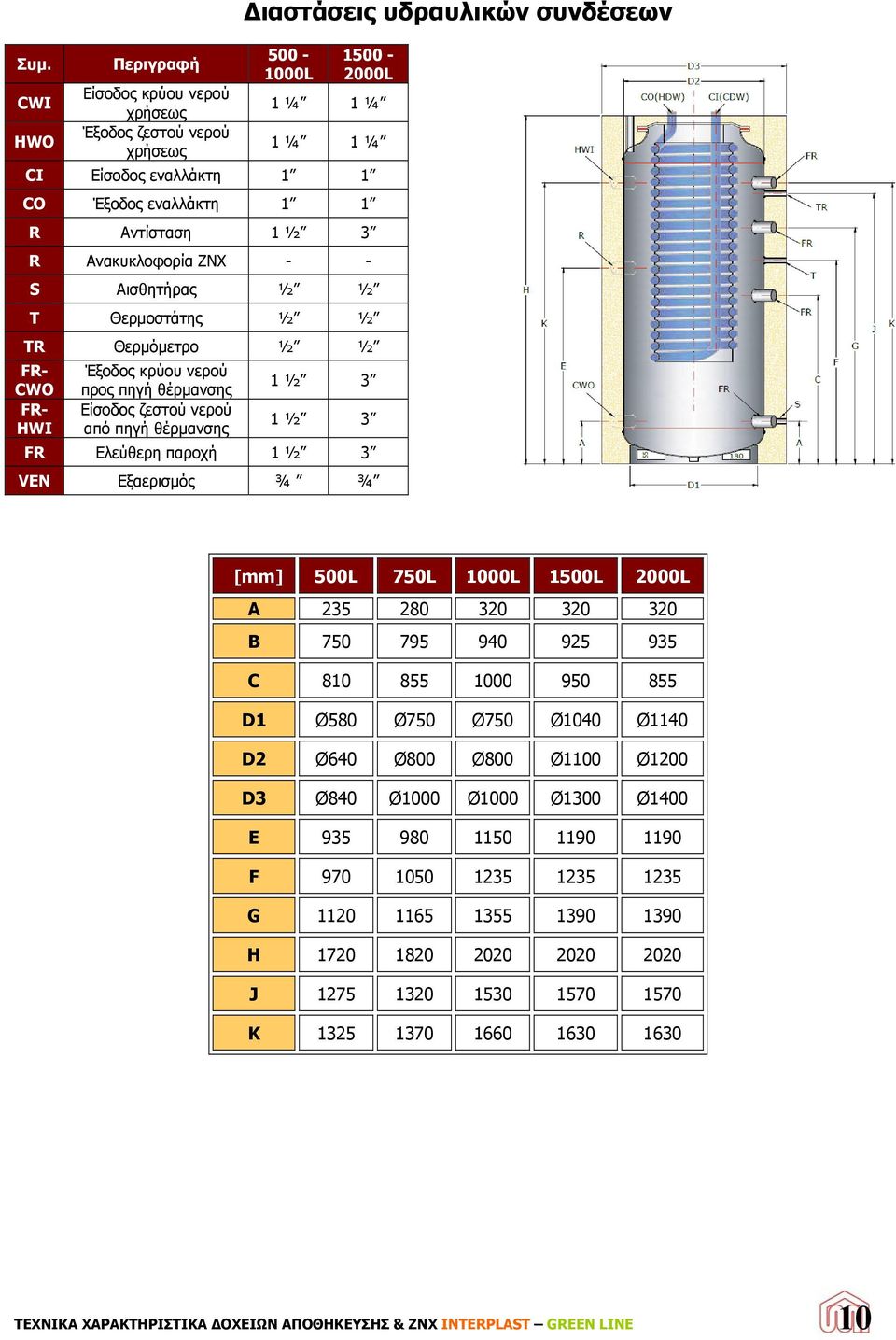

10 Συμ. CWI HWO Περιγραφή Είσοδος κρύου νερού χρήσεως Έξοδος ζεστού νερού χρήσεως Διαστάσεις υδραυλικών συνδέσεων L L 1 ¼ 1 ¼ 1 ¼ 1 ¼ CI Είσοδος εναλλάκτη 1 1 CO Έξοδος εναλλάκτη 1 1 R Αντίσταση 1 ½ 3 R Ανακυκλοφορία ΖΝΧ - - S Αισθητήρας ½ ½ T Θερμοστάτης ½ ½ TR Θερμόμετρο ½ ½ FR- CWO FR- HWI Έξοδος κρύου νερού προς πηγή θέρμανσης Είσοδος ζεστού νερού από πηγή θέρμανσης 1 ½ 3 1 ½ 3 FR Ελεύθερη παροχή 1 ½ 3 VEN Εξαερισμός ¾ ¾ [mm] 500L 750L 1000L 1500L 2000L A B C D1 Ø580 Ø750 Ø750 Ø1040 Ø1140 D2 Ø640 Ø800 Ø800 Ø1100 Ø1200 D3 Ø840 Ø1000 Ø1000 Ø1300 Ø1400 E F G H J K ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΟΧΕΙΩΝ ΑΠΟΘΗΚΕΥΣΗΣ & ΖΝΧ INTERPLAST GREEN LINE 10

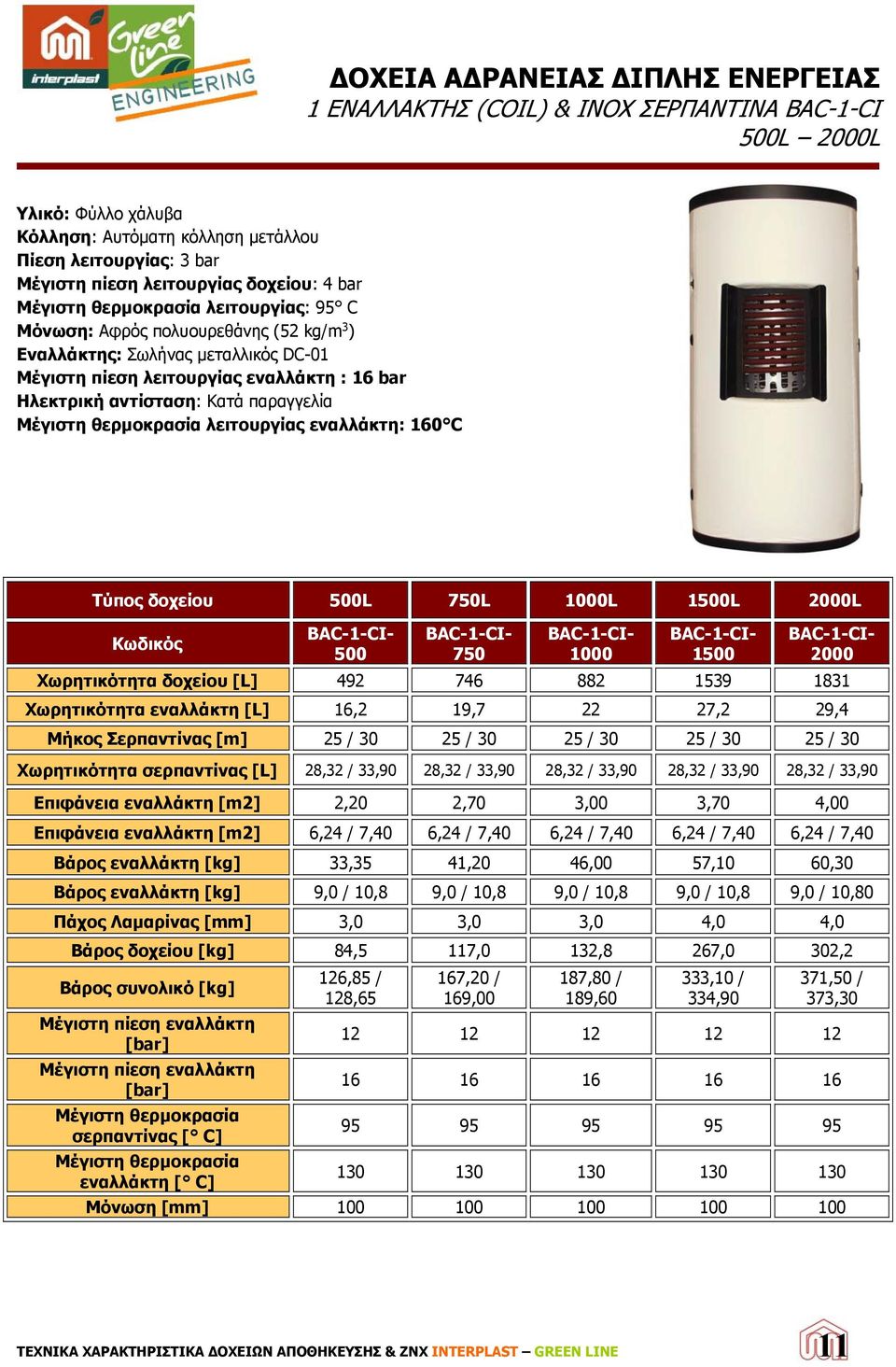

11 ΔΟΧΕΙΑ ΑΔΡΑΝΕΙΑΣ ΔΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ 1 ΕΝΑΛΛΑΚΤΗΣ (COIL) & INOX ΣΕΡΠΑΝΤΙΝΑ BAC-1-CI 500L 2000L Υλικό: Φύλλο χάλυβα Κόλληση: Αυτόματη κόλληση μετάλλου Πίεση λειτουργίας: 3 bar Μέγιστη πίεση λειτουργίας δοχείου: 4 bar Μέγιστη θερμοκρασία λειτουργίας: 95 C Μόνωση: Αφρός πολυουρεθάνης (52 kg/m 3 ) Εναλλάκτης: Σωλήνας μεταλλικός DC-01 Μέγιστη πίεση λειτουργίας εναλλάκτη : 16 bar Ηλεκτρική αντίσταση: Κατά παραγγελία Μέγιστη θερμοκρασία λειτουργίας εναλλάκτη: 160 C Τύπος δοχείου 500L 750L 1000L 1500L 2000L Κωδικός BAC-1-CI- 500 BAC-1-CI- 750 BAC-1-CI BAC-1-CI BAC-1-CI Χωρητικότητα δοχείου [L] Χωρητικότητα εναλλάκτη [L] 16,2 19, ,2 29,4 Μήκος Σερπαντίνας [m] 25 / / / / / 30 Χωρητικότητα σερπαντίνας [L] 28,32 / 33,90 28,32 / 33,90 28,32 / 33,90 28,32 / 33,90 28,32 / 33,90 Επιφάνεια εναλλάκτη [m2] 2,20 2,70 3,00 3,70 4,00 Επιφάνεια εναλλάκτη [m2] 6,24 / 7,40 6,24 / 7,40 6,24 / 7,40 6,24 / 7,40 6,24 / 7,40 Βάρος εναλλάκτη [kg] 33,35 41,20 46,00 57,10 60,30 Βάρος εναλλάκτη [kg] 9,0 / 10,8 9,0 / 10,8 9,0 / 10,8 9,0 / 10,8 9,0 / 10,80 Πάχος Λαμαρίνας [mm] 3,0 3,0 3,0 4,0 4,0 Βάρος δοχείου [kg] 84,5 117,0 132,8 267,0 302,2 Βάρος συνολικό [kg] Μέγιστη πίεση εναλλάκτη [bar] Μέγιστη πίεση εναλλάκτη [bar] Μέγιστη θερμοκρασία σερπαντίνας [ C] Μέγιστη θερμοκρασία εναλλάκτη [ C] 126,85 / 128,65 167,20 / 169,00 187,80 / 189,60 333,10 / 334,90 371,50 / 373, Μόνωση [mm] ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΟΧΕΙΩΝ ΑΠΟΘΗΚΕΥΣΗΣ & ΖΝΧ INTERPLAST GREEN LINE 11

12 Συμ. CWI HWO Περιγραφή Είσοδος κρύου νερού χρήσεως Έξοδος ζεστού νερού χρήσεως Διαστάσεις υδραυλικών συνδέσεων L L 1 ¼ 1 ¼ 1 ¼ 1 ¼ CI Είσοδος εναλλάκτη 1 1 CO Έξοδος εναλλάκτη 1 1 R Αντίσταση 1 ½ 3 R Ανακυκλοφορία ΖΝΧ - - S Αισθητήρας ½ ½ T Θερμοστάτης ½ ½ TR Θερμόμετρο ½ ½ FR- CWO FR- HWI Έξοδος κρύου νερού προς πηγή θέρμανσης Είσοδος ζεστού νερού από πηγή θέρμανσης 1 ½ 3 1 ½ 3 FR Ελεύθερη παροχή 1 ½ 3 VEN Εξαερισμός ¾ ¾ [mm] 500L 750L 1000L 1500L 2000L A B C D1 Ø580 Ø750 Ø750 Ø1040 Ø1140 D2 Ø640 Ø800 Ø800 Ø1100 Ø1200 D3 Ø840 Ø1000 Ø1000 Ø1300 Ø1400 E F G H J K ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΟΧΕΙΩΝ ΑΠΟΘΗΚΕΥΣΗΣ & ΖΝΧ INTERPLAST GREEN LINE 12

13 ΔΟΧΕΙΑ ΑΔΡΑΝΕΙΑΣ ΤΡΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ 2 ΕΝΑΛΛΑΚΤΕΣ (COIL) & ΙΝΟΧ ΣΕΡΠΑΝΤΙΝΑ BAC-2-CI 500L 2000L Υλικό: Φύλλο χάλυβα Κόλληση: Αυτόματη κόλληση μετάλλου Πίεση λειτουργίας: 3 bar Μέγιστη πίεση λειτουργίας δοχείου: 4 bar Μέγιστη θερμοκρασία λειτουργίας: 95 C Μόνωση: Αφρός πολυουρεθάνης (52 kg/m 3 ) Εναλλάκτης: Σωλήνας μεταλλικός DC-01 Μέγιστη πίεση λειτουργίας εναλλάκτη : 16 bar Ηλεκτρική αντίσταση: Κατά παραγγελία Μέγιστη θερμοκρασία λειτουργίας εναλλάκτη: 160 C Τύπος δοχείου 500L 750L 1000L 1500L 2000L Κωδικός BAC-2-CI- 500 BAC-2-CI- 750 BAC-2-CI BAC-2-CI BAC-2-CI Χωρητικότητα δοχείου [L] Χωρητικότητα εναλλάκτη [L] 16,2 / 16,2 19,7 / 19,7 22,0 / 22,0 18,4 / 27,2 19,8 / 29,4 Μήκος Σερπαντίνας [m] 25 / / / / / 30 Χωρητικότητα Σερπαντίνας [L] 28,32 / 33,90 28,32 / 33,90 28,32 / 33,90 28,32 / 33,90 28,32 / 33,90 Επιφάνεια εναλλάκτη [m 2 ] 2,2 / 2,2 2,7 / 2,7 3,0 / 3,0 2,5 / 3,7 2,7 / 4,0 Επιφάνεια εναλλάκτη [ m 2 ] 6,24 / 7,40 6,24 / 7,40 6,24 / 7,40 6,24 / 7,40 6,24 / 7,40 Βάρος εναλλάκτη [kg] 33,35 / 33,35 41,20 / 41,20 46,00 / 46,00 38,10 / 57,10 41,30 / 60,30 Βάρος Σερπαντίνας [kg] 9,0 / 10,8 9,0 / 10,8 9,0 / 10,8 9,0 / 10,8 9,0 / 10,8 Πάχος Λαμαρίνας [mm] Βάρος δοχείου [kg] 84,5 117,0 132,8 267,0 302,2 Βάρος συνολικό [kg] 160,2 / 162,0 208,4 / 210,2 233,8 / 235,6 371,2 / 373,0 412,8 / 414,6 Μέγιστη πίεση Σερπαντίνας [bar] Μέγιστη πίεση εναλλάκτη [bar] Μέγιστη θερμοκρασία Σερπαντίνας [ C] Μέγιστη θερμοκρασία εναλλάκτη [ C] Μόνωση [mm] ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΟΧΕΙΩΝ ΑΠΟΘΗΚΕΥΣΗΣ & ΖΝΧ INTERPLAST GREEN LINE 13

14 Διαστάσεις υδραυλικών συνδέσεων Συμ. CWI HWO Περιγραφή Είσοδος κρύου νερού χρήσεως Έξοδος ζεστού νερού χρήσεως L L 1 ¼ 1 ¼ 1 ¼ 1 ¼ CI Είσοδος εναλλάκτη 1 1 CO Έξοδος εναλλάκτη 1 1 R Αντίσταση 1 ½ 3 R Ανακυκλοφορία ΖΝΧ - - S Αισθητήρας ½ ½ T Θερμοστάτης ½ ½ TR Θερμόμετρο ½ ½ FR- CWO FR- HWI Έξοδος κρύου νερού προς πηγή θέρμανσης Είσοδος ζεστού νερού από πηγή θέρμανσης 1 ½ 3 1 ½ 3 FR Ελεύθερη παροχή 1 ½ 3 VEN Εξαερισμός ¾ ¾ [mm] 500L 750L 1000L 1500L 2000L A B N C D1 Ø580 Ø750 Ø750 Ø1040 Ø1140 D2 Ø640 Ø800 Ø800 Ø1100 Ø1200 D3 Ø840 Ø1000 Ø1000 Ø1300 Ø1400 E O F G H J K ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΟΧΕΙΩΝ ΑΠΟΘΗΚΕΥΣΗΣ & ΖΝΧ INTERPLAST GREEN LINE 14

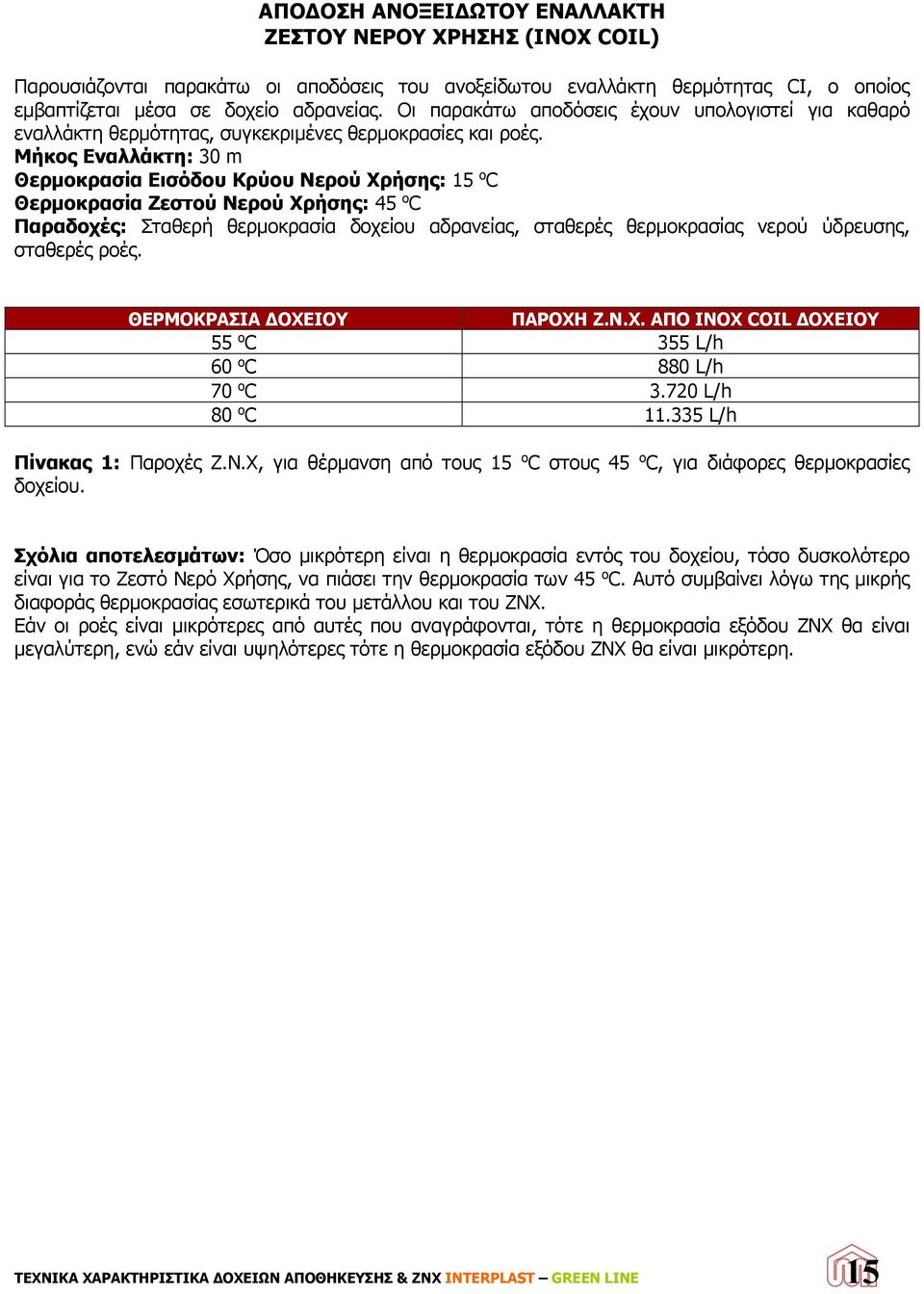

15 ΑΠΟΔΟΣΗ ΑΝΟΞΕΙΔΩΤΟY ΕΝΑΛΛΑΚΤΗ ΖΕΣΤΟY ΝΕΡΟY ΧΡΗΣΗΣ (INOX COIL) Παρουσιάζονται παρακάτω οι αποδόσεις του ανοξείδωτου εναλλάκτη θερμότητας CI, ο οποίος εμβαπτίζεται μέσα σε δοχείο αδρανείας. Οι παρακάτω αποδόσεις έχουν υπολογιστεί για καθαρό εναλλάκτη θερμότητας, συγκεκριμένες θερμοκρασίες και ροές. Μήκος Eναλλάκτη: 30 m Θερμοκρασία Eισόδου Kρύου Nερού Xρήσης: 15 ο C Θερμοκρασία Zεστού Nερού Xρήσης: 45 ο C Παραδοχές: Σταθερή θερμοκρασία δοχείου αδρανείας, σταθερές θερμοκρασίας νερού ύδρευσης, σταθερές ροές. ΘΕΡΜΟΚΡΑΣΙΑ ΔΟΧΕΙΟΥ ΠΑΡΟΧΗ Ζ.Ν.Χ. ΑΠΟ INOX COIL ΔΟΧΕΙΟΥ 55 ο C 355 L/h 60 ο C 880 L/h 70 ο C L/h 80 ο C L/h Πίνακας 1: Παροχές Ζ.Ν.Χ, για θέρμανση από τους 15 ο C στους 45 ο C, για διάφορες θερμοκρασίες δοχείου. Σχόλια αποτελεσμάτων: Όσο μικρότερη είναι η θερμοκρασία εντός του δοχείου, τόσο δυσκολότερο είναι για το Ζεστό Νερό Χρήσης, να πιάσει την θερμοκρασία των 45 o C. Αυτό συμβαίνει λόγω της μικρής διαφοράς θερμοκρασίας εσωτερικά του μετάλλου και του ΖΝΧ. Εάν οι ροές είναι μικρότερες από αυτές που αναγράφονται, τότε η θερμοκρασία εξόδου ΖΝΧ θα είναι μεγαλύτερη, ενώ εάν είναι υψηλότερες τότε η θερμοκρασία εξόδου ΖΝΧ θα είναι μικρότερη. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΟΧΕΙΩΝ ΑΠΟΘΗΚΕΥΣΗΣ & ΖΝΧ INTERPLAST GREEN LINE 15

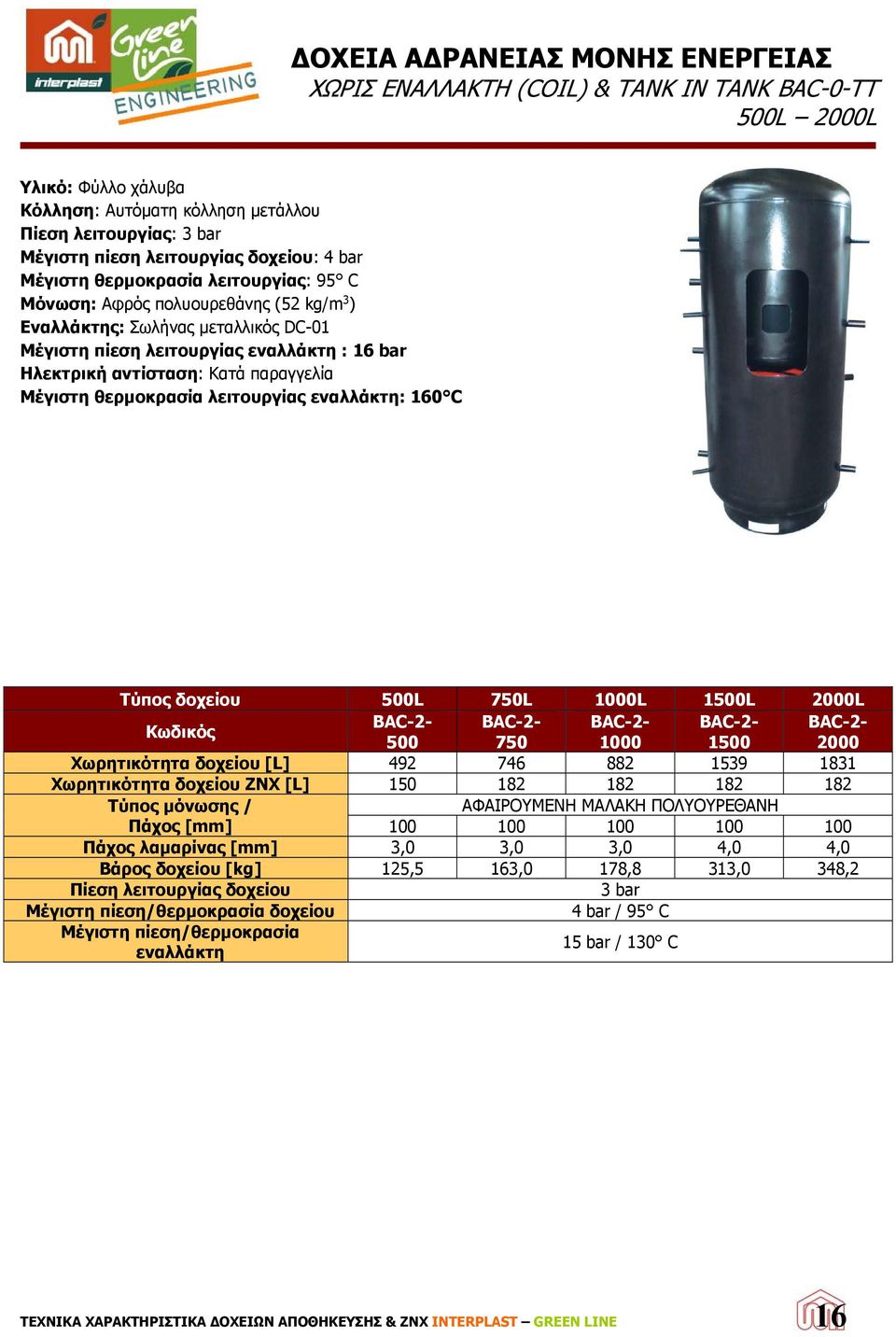

16 ΔΟΧΕΙΑ ΑΔΡΑΝΕΙΑΣ MONΗΣ ΕΝΕΡΓΕΙΑΣ ΧΩΡΙΣ ΕΝΑΛΛΑΚΤΗ (COIL) & TANK IN TANK BAC-0-TT 500L 2000L Υλικό: Φύλλο χάλυβα Κόλληση: Αυτόματη κόλληση μετάλλου Πίεση λειτουργίας: 3 bar Μέγιστη πίεση λειτουργίας δοχείου: 4 bar Μέγιστη θερμοκρασία λειτουργίας: 95 C Μόνωση: Αφρός πολυουρεθάνης (52 kg/m 3 ) Εναλλάκτης: Σωλήνας μεταλλικός DC-01 Μέγιστη πίεση λειτουργίας εναλλάκτη : 16 bar Ηλεκτρική αντίσταση: Κατά παραγγελία Μέγιστη θερμοκρασία λειτουργίας εναλλάκτη: 160 C Τύπος δοχείου 500L 750L 1000L 1500L 2000L Κωδικός BAC-2- BAC-2- BAC-2- BAC-2- BAC Χωρητικότητα δοχείου [L] Χωρητικότητα δοχείου ΖΝΧ [L] Τύπος μόνωσης / ΑΦΑΙΡΟΥΜΕΝΗ ΜΑΛΑΚΗ ΠΟΛΥΟΥΡΕΘΑΝΗ Πάχος [mm] Πάχος λαμαρίνας [mm] 3,0 3,0 3,0 4,0 4,0 Bάρος δοχείου [kg] 125,5 163,0 178,8 313,0 348,2 Πίεση λειτουργίας δοχείου 3 bar Μέγιστη πίεση/θερμοκρασία δοχείου 4 bar / 95 C Μέγιστη πίεση/θερμοκρασία εναλλάκτη 15 bar / 130 C ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΟΧΕΙΩΝ ΑΠΟΘΗΚΕΥΣΗΣ & ΖΝΧ INTERPLAST GREEN LINE 16

17 Διάταξη υδραυλικών συνδέσεων Συμ. CWI HWO Περιγραφή Είσοδος κρύου νερού χρήσεως Έξοδος ζεστού νερού χρήσεως L L ¾ ¾ ¾ ¾ CI Είσοδος εναλλάκτη 1 1 CO Έξοδος εναλλάκτη 1 1 R Αντίσταση 1 ½ 1 ½ R Ανακυκλοφορία ΖΝΧ ¾ ¾ S Αισθητήρας ½ ½ T Θερμοστάτης ½ ½ TR Θερμόμετρο ½ ½ FR- CWO FR- HWI Έξοδος κρύου νερού προς πηγή θέρμανσης Είσοδος ζεστού νερού από πηγή θέρμανσης 1 ½ 3 1 ½ 3 FR Ελεύθερη παροχή 1 ½ 3 VEN Εξαερισμός ¾ ¾ [mm] 500L 750L 1000L 1500L 2000L D1 Ø580 Ø750 Ø750 Ø1040 Ø1140 D2 Ø640 Ø800 Ø800 Ø1100 Ø1200 D3 Ø840 Ø1000 Ø1000 Ø1300 Ø1400 H A B C E F G H J K L Ø400 Ø400 Ø400 Ø400 Ø400 M ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΟΧΕΙΩΝ ΑΠΟΘΗΚΕΥΣΗΣ & ΖΝΧ INTERPLAST GREEN LINE 17

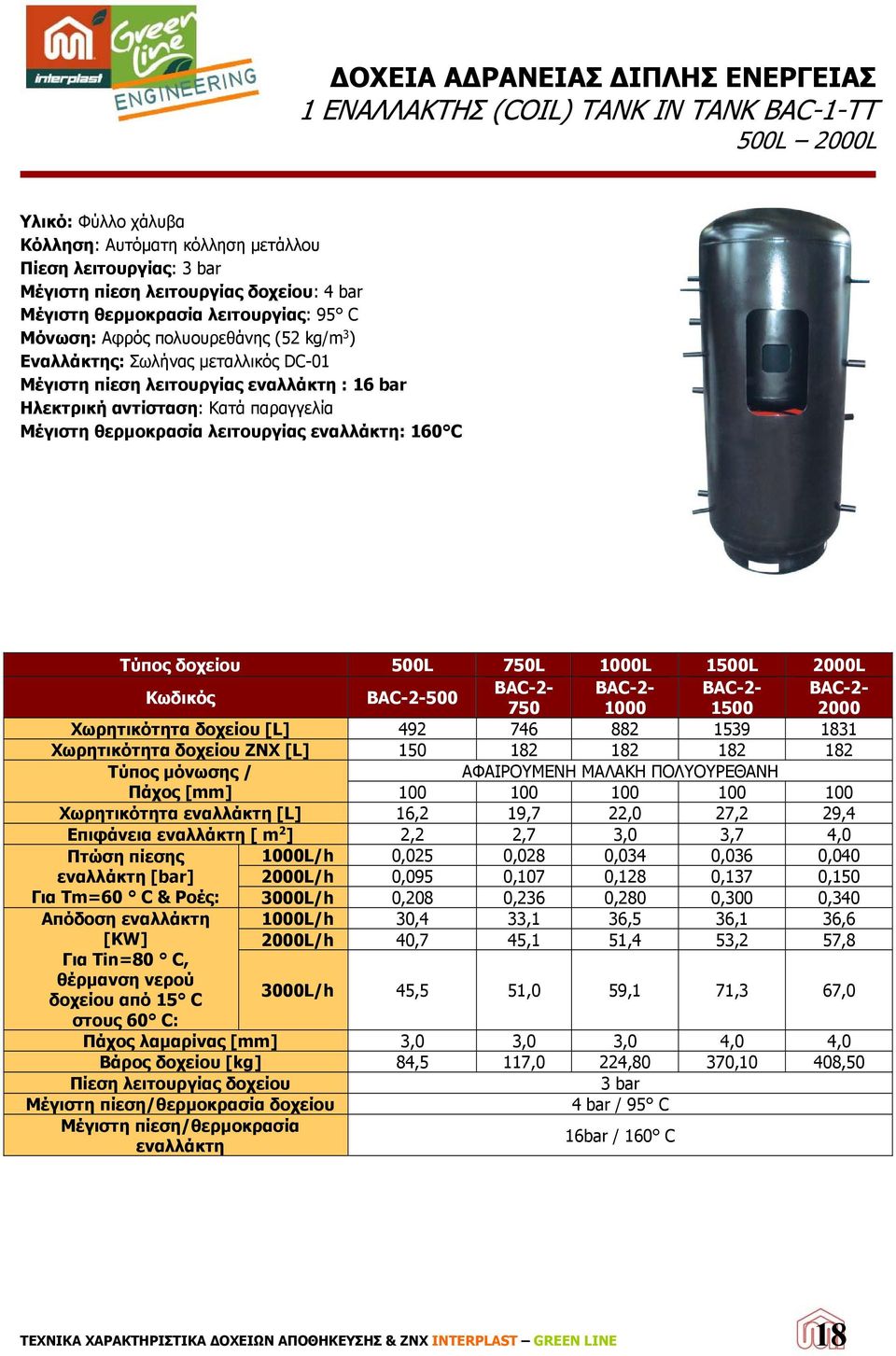

18 ΔΟΧΕΙΑ ΑΔΡΑΝΕΙΑΣ ΔΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ 1 ΕΝΑΛΛΑΚΤΗΣ (COIL) TANK IN TANK BAC-1-TT 500L 2000L Υλικό: Φύλλο χάλυβα Κόλληση: Αυτόματη κόλληση μετάλλου Πίεση λειτουργίας: 3 bar Μέγιστη πίεση λειτουργίας δοχείου: 4 bar Μέγιστη θερμοκρασία λειτουργίας: 95 C Μόνωση: Αφρός πολυουρεθάνης (52 kg/m 3 ) Εναλλάκτης: Σωλήνας μεταλλικός DC-01 Μέγιστη πίεση λειτουργίας εναλλάκτη : 16 bar Ηλεκτρική αντίσταση: Κατά παραγγελία Μέγιστη θερμοκρασία λειτουργίας εναλλάκτη: 160 C Τύπος δοχείου 500L 750L 1000L 1500L 2000L Κωδικός BAC BAC-2- BAC-2- BAC-2- BAC Χωρητικότητα δοχείου [L] Χωρητικότητα δοχείου ΖΝΧ [L] Τύπος μόνωσης / ΑΦΑΙΡΟΥΜΕΝΗ ΜΑΛΑΚΗ ΠΟΛΥΟΥΡΕΘΑΝΗ Πάχος [mm] Χωρητικότητα εναλλάκτη [L] 16,2 19,7 22,0 27,2 29,4 Επιφάνεια εναλλάκτη [ m 2 ] 2,2 2,7 3,0 3,7 4,0 Πτώση πίεσης 1000L/h 0,025 0,028 0,034 0,036 0,040 εναλλάκτη [bar] 2000L/h 0,095 0,107 0,128 0,137 0,150 Για Tm=60 C & Ροές: 3000L/h 0,208 0,236 0,280 0,300 0,340 Απόδοση εναλλάκτη [KW] Για Tin=80 C, θέρμανση νερού δοχείου από 15 C στους 60 C: 1000L/h 30,4 33,1 36,5 36,1 36,6 2000L/h 40,7 45,1 51,4 53,2 57,8 3000L/h 45,5 51,0 59,1 71,3 67,0 Πάχος λαμαρίνας [mm] 3,0 3,0 3,0 4,0 4,0 Βάρος δοχείου [kg] 84,5 117,0 224,80 370,10 408,50 Πίεση λειτουργίας δοχείου 3 bar Μέγιστη πίεση/θερμοκρασία δοχείου 4 bar / 95 C Μέγιστη πίεση/θερμοκρασία εναλλάκτη 16bar / 160 C ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΟΧΕΙΩΝ ΑΠΟΘΗΚΕΥΣΗΣ & ΖΝΧ INTERPLAST GREEN LINE 18

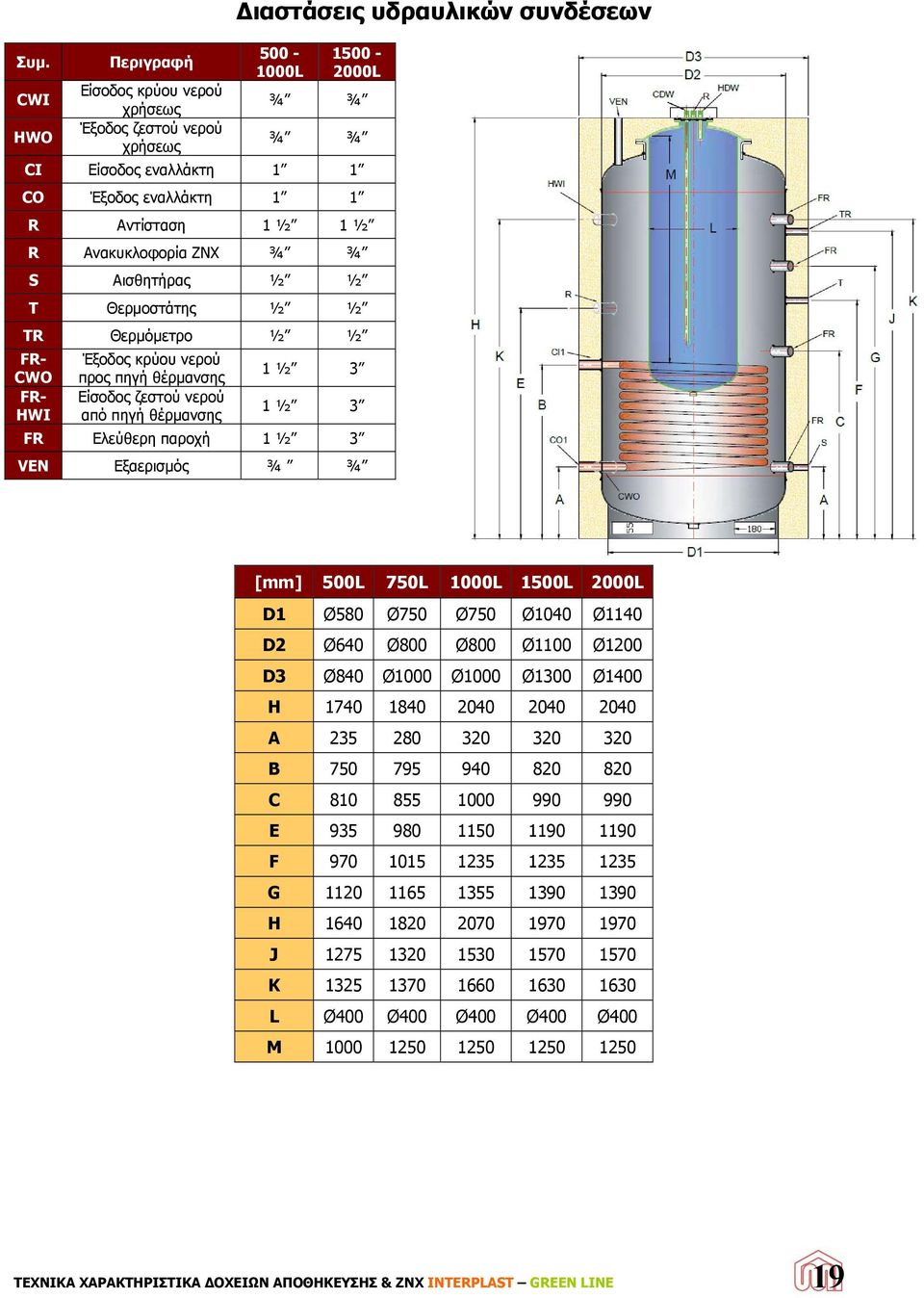

19 Συμ. CWI HWO Περιγραφή Είσοδος κρύου νερού χρήσεως Έξοδος ζεστού νερού χρήσεως Διαστάσεις υδραυλικών συνδέσεων L L ¾ ¾ ¾ ¾ CI Είσοδος εναλλάκτη 1 1 CO Έξοδος εναλλάκτη 1 1 R Αντίσταση 1 ½ 1 ½ R Ανακυκλοφορία ΖΝΧ ¾ ¾ S Αισθητήρας ½ ½ T Θερμοστάτης ½ ½ TR Θερμόμετρο ½ ½ FR- CWO FR- HWI Έξοδος κρύου νερού προς πηγή θέρμανσης Είσοδος ζεστού νερού από πηγή θέρμανσης 1 ½ 3 1 ½ 3 FR Ελεύθερη παροχή 1 ½ 3 VEN Εξαερισμός ¾ ¾ [mm] 500L 750L 1000L 1500L 2000L D1 Ø580 Ø750 Ø750 Ø1040 Ø1140 D2 Ø640 Ø800 Ø800 Ø1100 Ø1200 D3 Ø840 Ø1000 Ø1000 Ø1300 Ø1400 H A B C E F G H J K L Ø400 Ø400 Ø400 Ø400 Ø400 M ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΟΧΕΙΩΝ ΑΠΟΘΗΚΕΥΣΗΣ & ΖΝΧ INTERPLAST GREEN LINE 19

20 ΔΟΧΕΙΑ ΑΔΡΑΝΕΙΑΣ ΤΡΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ 2 ΕΝΑΛΛΑΚΤΕΣ (COIL) ΤΑΝΚ ΙΝ ΤΑΝΚ BAC-2-TT 500L 2000L Υλικό: Φύλλο χάλυβα Κόλληση: Αυτόματη κόλληση μετάλλου Πίεση λειτουργίας: 3 bar Μέγιστη πίεση λειτουργίας δοχείου: 4 bar Μέγιστη θερμοκρασία λειτουργίας: 95 C Μόνωση: Αφρός πολυουρεθάνης (52 kg/m 3 ) Εναλλάκτης: Σωλήνας μεταλλικός DC-01 Μέγιστη πίεση λειτουργίας εναλλάκτη : 16 bar Ηλεκτρική αντίσταση: Κατά παραγγελία Μέγιστη θερμοκρασία λειτουργίας εναλλάκτη: 160 C Τύπος δοχείου 500L 750L 1000L 1500L 2000L Κωδικός BAC BAC-2- BAC-2- BAC-2- BAC Χωρητικότητα δοχείου [L] Χωρητικότητα δοχείου ΖΝΧ [L] Τύπος μόνωσης / ΑΦΑΙΡΟΥΜΕΝΗ ΜΑΛΑΚΗ ΠΟΛΥΟΥΡΕΘΑΝΗ Πάχος [mm] Χωρητικότητα άνω εναλλάκτη [L] 16,2 19,7 22,0 18,4 19,8 Χωρητικότητα κάτω εναλλάκτη [L] 16,2 19,7 22,0 27,2 29,4 Επιφάνεια άνω εναλλάκτη [ m 2 ] 2,2 2,7 3,0 2,5 2,7 Επιφάνεια κάτω εναλλάκτη [ m 2 ] 2,2 2,7 3,0 3,7 4,0 Πτώση πίεσης 1000L/h 0,025 0,028 0,034 0,036 0,040 κάτω εναλλάκτη [bar] 2000L/h 0,095 0,107 0,128 0,137 0,150 Για Tm=60 C & Ροές: 3000L/h 0,208 0,236 0,280 0,300 0,340 Απόδοση κάτω 1000L/h εναλλάκτη [KW] 30,4 33,1 36,5 36,1 36,6 Για Tin=80 C, 2000L/h 40,7 45,1 51,4 53,2 57,8 θέρμανση νερού δοχείου από 15 C 3000L/h 45,5 51,0 59,1 71,3 67,0 στους 60 C: Πάχος λαμαρίνας [mm] 3,0 3,0 3,0 4,0 4,0 Βάρος δοχείου [kg] 192,2 245,4 270,8 408,2 449,8 Πίεση λειτουργίας δοχείου 3 bar Μέγιστη πίεση/θερμοκρασία δοχείου 4 bar / 95 C Μέγιστη πίεση/θερμοκρασία εναλλάκτη 16 bar / 160 C ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΟΧΕΙΩΝ ΑΠΟΘΗΚΕΥΣΗΣ & ΖΝΧ INTERPLAST GREEN LINE 20

21 Συμ. CWI HWO Περιγραφή Είσοδος κρύου νερού χρήσεως Έξοδος ζεστού νερού χρήσεως Διαστάσεις υδραυλικών συνδέσεων L L ¾ ¾ ¾ ¾ CI Είσοδος εναλλάκτη 1 1 CO Έξοδος εναλλάκτη 1 1 R Αντίσταση 1 ½ 1 ½ R Ανακυκλοφορία ΖΝΧ ¾ ¾ S Αισθητήρας ½ ½ T Θερμοστάτης ½ ½ TR Θερμόμετρο ½ ½ FR- CWO FR- HWI Έξοδος κρύου νερού προς πηγή θέρμανσης Είσοδος ζεστού νερού από πηγή θέρμανσης 1 ½ 3 1 ½ 3 FR Ελεύθερη παροχή 1 ½ 3 VEN Εξαερισμός ¾ ¾ [mm] 500L 750L 1000L 1500L 2000L D1 Ø580 Ø750 Ø750 Ø1040 Ø1140 D2 Ø640 Ø800 Ø800 Ø1100 Ø1200 D3 Ø840 Ø1000 Ø1000 Ø1300 Ø1400 H A B C E F G H J K L Ø400 Ø400 Ø400 Ø400 Ø400 M N O ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΟΧΕΙΩΝ ΑΠΟΘΗΚΕΥΣΗΣ & ΖΝΧ INTERPLAST GREEN LINE 21

22 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΟΧΕΙΩΝ ΖΕΣΤΩΝ ΝΕΡΩΝ ΧΡΗΣΗΣ ΔΟΧΕΙΟ ΖΕΣΤΩΝ ΝΕΡΩΝ ΧΡΗΣΗΣ ΓΙΑ ΑΝΤΛΙΑ 200L 500L o Διπλής ενέργειας 24 o Τριπλής ενέργειας.26 ΔΟΧΕΙΟ ΖΕΣΤΩΝ ΝΕΡΩΝ ΧΡΗΣΗΣ 150L 500L o Διπλής ενέργειας 28 o Τριπλής ενέργειας. 30 ΔΟΧΕΙΟ ΖΕΣΤΩΝ ΝΕΡΩΝ ΧΡΗΣΗΣ 750L 1000L o Διπλής ενέργειας 32 o Τριπλής ενέργειας. 34 ΔΟΧΕΙΟ ΖΕΣΤΩΝ ΝΕΡΩΝ ΧΡΗΣΗΣ 1500L L 48 ΠΙΣΤΟΠΟΙΗΣΕΙΣ CE ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΟΧΕΙΩΝ ΑΠΟΘΗΚΕΥΣΗΣ & ΖΝΧ INTERPLAST GREEN LINE 22

23 ΔΟΧΕΙΑ ΓΙΑ ΑΝΤΛΙΕΣ ΘΕΡΜΟΤΗΤΑΣ Δοχείο ΖΝΧ για αντλίες θερμότητας Το νεό δοχείο ΖΝΧ εξελίχθηκε και κατασκευάζεται εξολοκλήρου στην Ελλάδα. Διατίθεται από τα 200L έως τα 500L και μπορεί να συνδεθεί μέχρι και με τρεις πηγές ενέργειας. Είναι κατασκευασμένο βάσει της Ευρωπαϊκής Προδιαγραφής EN 12897:2006 ενώ η εσωτερική του επιφάνεια καλύπτεται από σμάλτο και ανόδιο μαγνησίου κατά DIN Έχει σχεδιαστεί για να λειτουργεί σε αρμονία με τις σύγχρονες αντλίες θερμότητας και μπορεί να εξοπλιστεί και με έναν επιπλέον μεγάλο σπειροειδή εναλλάκτη για χρήση ηλιακής ενέργειας. Περιοχές εφαρμογής Με ηλιακά συστήματα, για θέρμανση νερού Σε συστήματα αντλιών θερμότητας, για αποθήκευση και θέρμανση νερού Τεχνικά Στοιχεία Κατασκευασμένα κατά EN 12897:2006 Μόνωση οικολογικής πολυουρεθάνης 52kg/m³ πάχους 55mm κατά DIN 53420, αυτοσβενούμενη (DIN 4102) Αντιδιαβρωτική προστασία από υγρό σμάλτο που θερμαίνεται στους 850C και ανόδιο μαγνησίου κατά DIN Αντιβακτηριδιακός σχεδιασμός Ταυτόχρονη χρήση τριών πηγών ενέργειας (Ηλιακοί Συλλέκτες, Αντλία Θερμότητας, Ηλεκτρική - Αντίσταση) Μεγάλης επιφανείας σπειροειδής εναλλάκτης Εξωτερική επένδυση PVC δερματίνης ή μεταλλικής επιφάνειας σε όποιο χρώμα επιθυμείτε Πλεονεκτήματα Αντιμικροβιακή σχεδίαση για θέρμανση πόσιμου νερού Βελτίωση της οικονομικής απόδοσης για κάθε σύστημα θέρμανσης Σταθερή και γρήγορη παροχή ζεστού νερού Λειτουργική σχεδίαση Σχεδίαση για εξοικονόμηση χώρου 5 χρόνια εγγύηση Μεγάλη διάρκεια ζωής ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΟΧΕΙΩΝ ΑΠΟΘΗΚΕΥΣΗΣ & ΖΝΧ INTERPLAST GREEN LINE 23

24 ΔΟΧΕΙΟ ΖΝΧ ΓΙΑ ΑΝΤΛΙΑ ΔΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ 1 ΕΝΑΛΛΑΚΤΗΣ (COIL) 200L 500L Υλικό: Φύλλο Χάλυβα DC 01 EN10130:2006 Κόλληση: Αυτόματη κόλληση μετάλλου Επικάλυψη προστασίας: Glass Εμαγιέ ( Σμάλτο) και προστασία ανoδίοu Μέγιστη πίεση λειτουργίας δοχείου: 10 bar Μέγιστη δοκιμαστική πίεση δοχείου: 15 bar Μέγιστη θερμοκρασία λειτουργίας δοχείου: 95 C Μόνωση: Αφρός πολυουρεθάνης 55 mm πάχος, πυκνότητας 52 kg/m3 Εναλλάκτης: Σωλήνας DCP 1 Μέγιστη δοκιμαστική πίεση εναλλάκτη: 25 bar Μέγιστη θερμοκρασία λειτουργίας εναλλάκτη: 160 C Φλάντζα καθαρισμού: Ø170mm Ανοδική Προστασία: Ανόδιο Μαγνησίου (Ø22/ Ø32/500 mm) Ηλεκτρική Αντίσταση: Κατά παραγγελία Τύπος δοχείου 200L 300L 500L Κωδικός BLS 200 ΑΘ BLS 300 ΑΘ BLS 500 ΑΘ Χωρητικότητα δοχείου [L] Χωρητικότητα εναλλάκτη [L] 22,7 31,5 36,1 Επιφάνεια εναλλάκτη [m²] 2,6 3,6 4,2 Φλάντζα καθαρισμού Ø170 Ø170 Ø170 Ανοδική Προστασία Ø170 Ø170 Ø170 Για σύνδεση στο boiler με 80 C και νερό 15/60 C kw/l/h , Βάρος [kg] ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΟΧΕΙΩΝ ΑΠΟΘΗΚΕΥΣΗΣ & ΖΝΧ INTERPLAST GREEN LINE 24

25 Συμ. CWI HWO Περιγραφή Είσοδος κρύου νερού χρήσεως Έξοδος ζεστού νερού χρήσεως 1 1 CI1 Είσοδος εναλλάκτη ΑΘ 1 ½ CO1 Έξοδος εναλλάκτη ΑΘ 1 ½ ER Αντίσταση 1 ½ R Ανακυκλοφορία ΖΝΧ ¾ S Αισθητήρας ½ T Θερμοστάτης ½ TR Θερμόμετρο ½ DRN Αποχέτευση 1 [mm] 200L 300L 500 A B C D Ø600 Ø630 Ø750 E F G H J K L ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΟΧΕΙΩΝ ΑΠΟΘΗΚΕΥΣΗΣ & ΖΝΧ INTERPLAST GREEN LINE 25

26 ΔΟΧΕΙΟ ΖΝΧ ΓΙΑ ΑΝΤΛΙΑ ΤΡΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ 2 ΕΝΑΛΛΑΚΤΕΣ (COIL) 200L 500L Υλικό: Φύλλο Χάλυβα DC 01 EN10130:2006 Κόλληση: Αυτόματη κόλληση μετάλλου Επικάλυψη προστασίας: Glass Εμαγιέ ( Σμάλτο) και προστασία ανoδίοu Μέγιστη πίεση λειτουργίας δοχείου: 10 bar Μέγιστη δοκιμαστική πίεση δοχείου: 15 bar Μέγιστη θερμοκρασία λειτουργίας δοχείου: 95 C Μόνωση: Αφρός πολυουρεθάνης 55 mm πάχος, πυκνότητας 52 kg/m3 Εναλλάκτης: Σωλήνας DCP 1 Μέγιστη δοκιμαστική πίεση εναλλάκτη: 25 bar Μέγιστη θερμοκρασία λειτουργίας εναλλάκτη: 130 C Φλάντζα καθαρισμού: Ø170mm Ανοδική Προστασία: Ανόδιο Μαγνησίου (Ø22/ Ø32/500 mm) Ηλεκτρική Αντίσταση: Κατά παραγγελία Σε όλα τα Δοχείου ΖΝΧ και στα Συνδυασμένης Λειτουργίας Συστήματα (COMBI) είναι απαραίτητο να τοποθετείται Δοχείο Διαστολής Βαλβίδα Ασφαλείας και Ανοδική Προστασία στο ζεστό νερό χρήσης. Τύπος δοχείου 200L 300L 500L Κωδικός BLS 200 ΑΗΘ BLS 300 ΑΗΘ BLS 500 ΑΗΘ Χωρητικότητα δοχείου [L] Χωρητικότητα εναλλάκτη CI1 / CO1 [L] 22,7 31,5 36,1 Επιφάνεια εναλλάκτη CI1 / CO1 [m²] 2,6 3,6 4,2 Χωρητικότητα εναλλάκτη CI2 / CO2 [L] 5,85 10,8 12,7 Επιφάνεια εναλλάκτη CI2 / CO2 [m²] 1,2 2,2 2,6 Φλάντζα καθαρισμού Ø170 Ø170 Ø170 Ανοδική Προστασία Ø170 Ø170 Ø170 Για σύνδεση στο boiler με 80 C και νερό 15/60 C kw/l/h Για σύνδεση στο boiler με 80 C και νερό 15/60 C kw/l/h Βάρος [kg] ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΟΧΕΙΩΝ ΑΠΟΘΗΚΕΥΣΗΣ & ΖΝΧ INTERPLAST GREEN LINE 26
