1 Ολοκληρωμένη λύση FCU 2010 για διανομείς 2010-DS-V 1.3

2

3 ΠΕΡΙΕΧΟΜΕΝΑ 1. Εισαγωγή στη σειρά προϊόντων 5 II. Οδηγός εικονιδίων III. Υδραυλικές κασέτες PCE2 / PCF2 Γενική περιγραφή προϊόντος Προδιαγραφές Διαστασιοποιημένα σχέδια Προαιρετικά εξαρτήματα IV. Καναλάτες μονάδες fan coil PDW (H ) Γενική περιγραφή προϊόντος Προδιαγραφές Διαστασιοποιημένα σχέδια Προαιρετικά εξαρτήματα V. Καναλάτες μονάδες fan coil PDW (L3/L4) Γενική περιγραφή προϊόντος Προδιαγραφές Διαστασιοποιημένα σχέδια Προαιρετικά εξαρτήματα VI. Επιδαπέδιες μονάδες γενικού τύπου PFWB Γενική περιγραφή προϊόντος Προδιαγραφές Διαστασιοποιημένα σχέδια Προαιρετικά εξαρτήματα VII. Υδραυλική μονάδα υψηλής τοποθέτησης SWB Γενική περιγραφή προϊόντος Προδιαγραφές Διαστασιοποιημένα σχέδια Προαιρετικά εξαρτήματα

4

5 Εισαγωγή στη σειρά προϊόντων Η ολοκληρωμένη λύση fan coil για διανομείς αποτελεί μία ολοκληρωμένη σειρά προϊόντων FCU, ειδικά σχεδιασμένη για την κάλυψη των αναγκών της ευρωπαϊκής αλλά και της παγκόσμιας αγοράς. Προσφέρεται αποκλειστικά σε πελάτες OEM και με τα σήματα της Polar Air για εξαγωγή από την Sonkor International. Αυτή η σειρά προϊόντων είναι το αποτέλεσμα υπερεικοσαετούς εμπειρίας στο σχεδιασμό και παραγωγή μονάδων fan coil για τη διεθνή αγορά. Οι βασικοί στόχοι αυτής της νέας ολοκληρωμένης γραμμής FCU περιλαμβάνουν: - την παροχή μίας πλήρους σειράς προϊόντων FCU με ένα ενσωματωμένο σύστημα ελέγχου με προηγμένες λειτουργίες, μεταξύ άλλων λειτουργία master-slave, σύστημα κεντρικού ελέγχου σε τοπικό PC και αμφίδρομη επικοινωνία BMS - τη μεγιστοποίηση της ευελιξίας των προϊόντων κατά τη στιγμή της παραγγελίας, για παράδειγμα μοτέρ προδιαγραφών ΕΟΚ και με 5 ή 7 ταχύτητες, και πλήρη σειρά από θερμοστατικούς ελεγκτές τηλεχειρισμού, μηχανικούς και με LCD για προϊόντα χωρίς πλακέτα επάνω στη μονάδα - την ελαχιστοποίηση της συντήρησης από τον πελάτη και του κόστους των εργατικών με την ενσωμάτωση χαρακτηριστικών φιλικού σχεδιασμού, για παράδειγμα υπο - συγκροτήματα μοτέρ τα οποία μπορούν να αφαιρεθούν από την κρυφή καναλάτη μονάδα fan coil χωρίς να γίνει απεγκατάσταση του προϊόντος - την ελαχιστοποίηση του κόστους της παρακαταθήκης στον πελάτη με την ενσωμάτωση καινοτόμων χαρακτηριστικών στα προϊόντα με στόχο την ελάττωση της επένδυσης και του κόστους των τοπικών διανομέων, για παράδειγμα ενιαία πλακέτα (PCB) για κάθε τύπο προϊόντος, με δυνατότητα επί τόπου επιλογής της διαμόρφωσης της πλακέτας. Επίσης βοηθητικά θερμαντικά στοιχεία και βοηθητικούς ηλεκτρικούς θερμαντήρες που μπορούν να τοποθετηθούν επί τόπου ή να υπάρχει σε απόθεμα. Ακόμα, τη νέα μας βαλβίδα μεταγωγής 4 2 και συλλέκτη, με τον οποίο οποιαδήποτε δισωλήνια μονάδα μπορεί να μετατραπεί σε τετρασωλήνια με αποδόσεις ισοδύναμες με τις αποδόσεις θέρμανσης και ψύξης της δισωλήνιας μονάδας (παγκόσμια ευρεσιτεχνία σε εκκρεμότητα) Θα θέλαμε να ευχαριστήσουμε όλους τους συνεργαζόμενους διανομείς μας και πελάτες OEM για την πολύτιμη τεχνική και εμπορική συνεργασία τους, η οποία μας έχει βοηθήσει να πραγματώσουμε αυτή τη σειρά προϊόντων. Όπως πάντοτε, ευχαρίστως θα δεχτούμε τις απόψεις, τα σχόλια τις υποδείξεις και τις ιδέες σας. Παρακαλούμε επικοινωνήστε με τον αρμόδιο εκπρόσωπο πωλήσεων για την επιχείρηση σας, ή αποστείλετε στη διεύθυνση manufacturing@sonkor.com. Η Sonkor International Ltd είναι μία κορυφαία, κάθετη εταιρεία διανομής που ειδικεύεται στην παραγωγή προϊόντων θέρμανσης-αερισμού και κλιματισμού, με εξειδίκευση στην διαχείριση logistics, το σχεδιασμό και την ανάπτυξη προϊόντων, τον έλεγχο παραγωγής και τη βιομηχανική και εμπορική στρατηγική. Αυτή η σειρά προϊόντων παράγεται στη Λαϊκή Δημοκρατία της Κίνας. 5

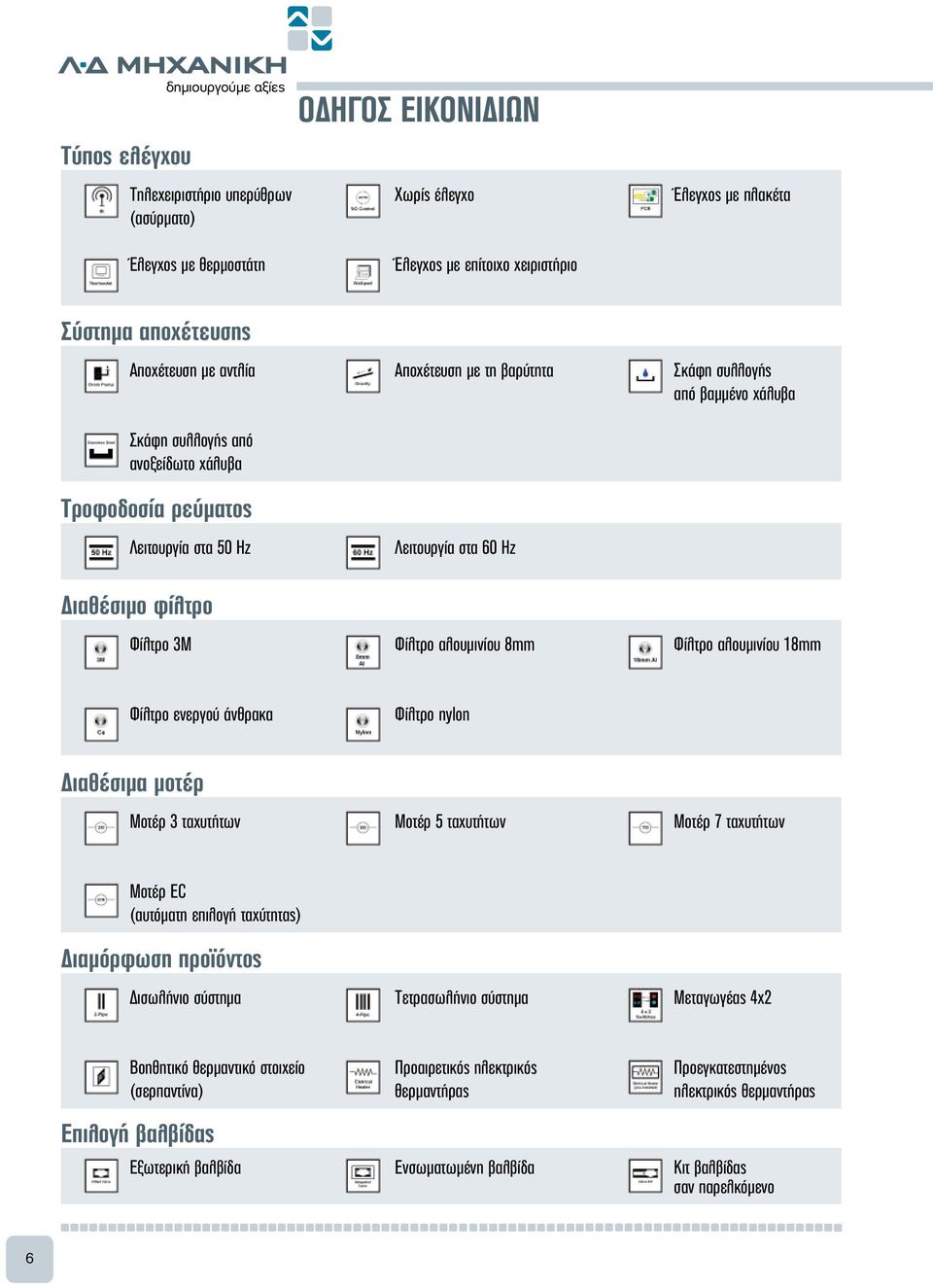

6 Τύπος ελέγχου Τηλεχειριστήριο υπερύθρων (ασύρματο) ΟΔΗΓΟΣ ΕΙΚΟΝΙΔΙΩΝ Χωρίς έλεγχο Έλεγχος με πλακέτα Έλεγχος με θερμοστάτη Έλεγχος με επίτοιχο χειριστήριο Σύστημα αποχέτευσης Αποχέτευση με αντλία Σκάφη συλλογής από ανοξείδωτο χάλυβα Τροφοδοσία ρεύματος Λειτουργία στα 50 Hz Αποχέτευση με τη βαρύτητα Λειτουργία στα 60 Hz Σκάφη συλλογής από βαμμένο χάλυβα Διαθέσιμο φίλτρο Φίλτρο 3M Φίλτρο αλουμινίου 8mm Φίλτρο αλουμινίου 18mm Φίλτρο ενεργού άνθρακα Φίλτρο nylon Διαθέσιμα μοτέρ Μοτέρ 3 ταχυτήτων Μοτέρ 5 ταχυτήτων Μοτέρ 7 ταχυτήτων Μοτέρ EC (αυτόματη επιλογή ταχύτητας) Διαμόρφωση προϊόντος Δισωλήνιο σύστημα Τετρασωλήνιο σύστημα Μεταγωγέας 4x2 Βοηθητικό θερμαντικό στοιχείο (σερπαντίνα) Επιλογή βαλβίδας Εξωτερική βαλβίδα Προαιρετικός ηλεκτρικός θερμαντήρας Ενσωματωμένη βαλβίδα Προεγκατεστημένος ηλεκτρικός θερμαντήρας Κιτ βαλβίδας σαν παρελκόμενο 6

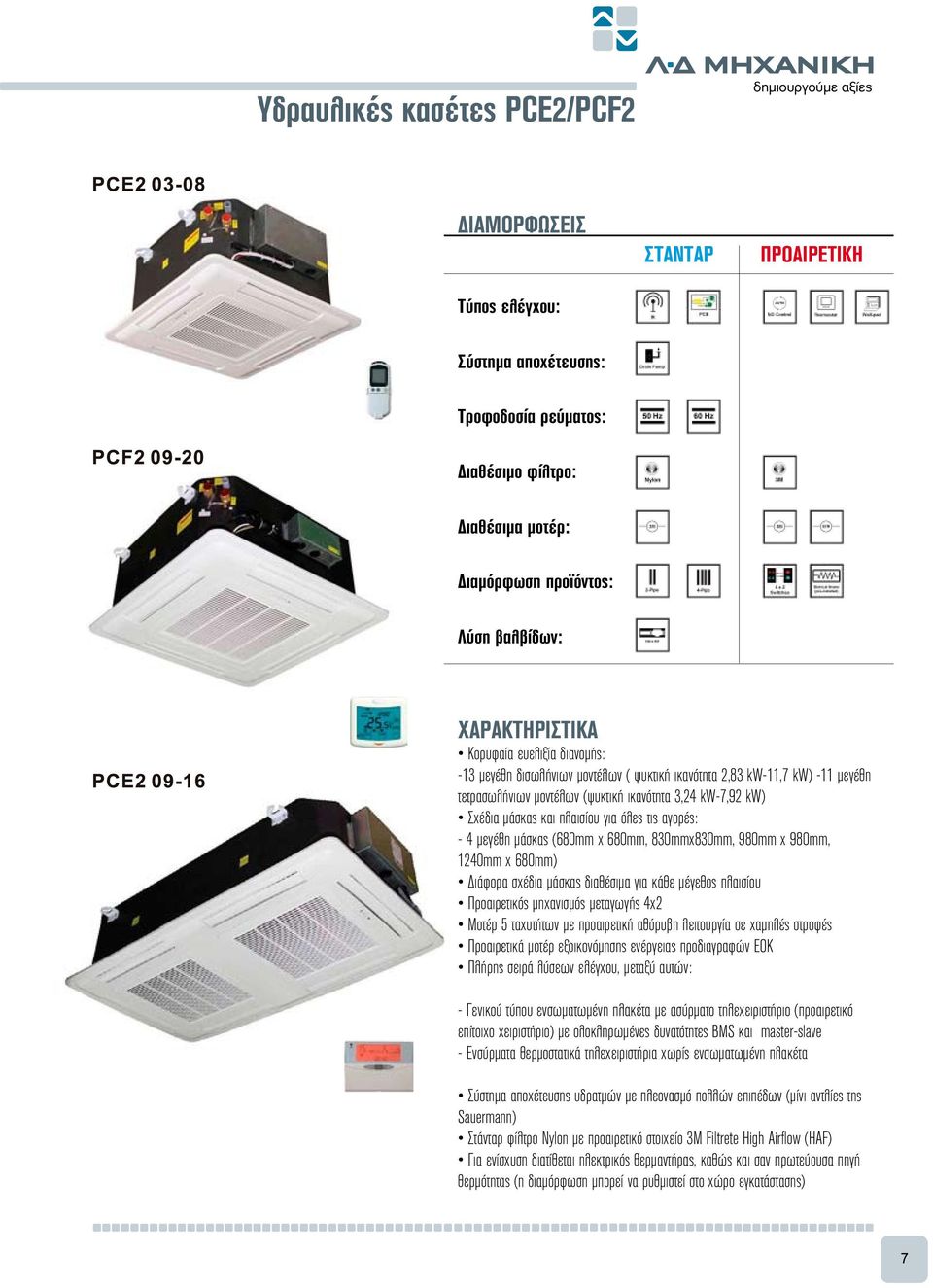

7 Υδραυλικές κασέτες PCE2/PCF2 Τύπος ελέγχου ΔΙΑΜΟΡΦΩΣΕΙΣ ΣΤΑΝΤΑΡ ΠΡΟΑΙΡΕΤΙΚΗ Τηλεχειριστήριο υπερύθρων (ασύρματο) Τύπος ελέγχου: Έλεγχος με θερμοστάτη Σύστημα αποχέτευσης: Τροφοδοσία ρεύματος: Διαθέσιμο φίλτρο: Διαθέσιμα μοτέρ: Διαμόρφωση προϊόντος: Λύση βαλβίδων: ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Κορυφαία ευελιξία διανομής: -13 μεγέθη δισωλήνιων μοντέλων ( ψυκτική ικανότητα 2,83 kw-11,7 kw) -11 μεγέθη τετρασωλήνιων μοντέλων (ψυκτική ικανότητα 3,24 kw-7,92 kw) Σχέδια μάσκας και πλαισίου για όλες τις αγορές: - 4 μεγέθη μάσκας (680mm x 680mm, 830mmx830mm, 980mm x 980mm, 1240mm x 680mm) Διάφορα σχέδια μάσκας διαθέσιμα για κάθε μέγεθος πλαισίου Προαιρετικός μηχανισμός μεταγωγής 4x2 Μοτέρ 5 ταχυτήτων με προαιρετική αθόρυβη λειτουργία σε χαμηλές στροφές Προαιρετικά μοτέρ εξοικονόμησης ενέργειας προδιαγραφών ΕΟΚ Πλήρης σειρά λύσεων ελέγχου, μεταξύ αυτών: - Γενικού τύπου ενσωματωμένη πλακέτα με ασύρματο τηλεχειριστήριο (προαιρετικό επίτοιχο χειριστήριο) με ολοκληρωμένες δυνατότητες BMS και master-slave - Ενσύρματα θερμοστατικά τηλεχειριστήρια χωρίς ενσωματωμένη πλακέτα Σύστημα αποχέτευσης υδρατμών με πλεονασμό πολλών επιπέδων (μίνι αντλίες της Sauermann) Στάνταρ φίλτρο Nylon με προαιρετικό στοιχείο 3M Filtrete High Airflow (HAF) Για ενίσχυση διατίθεται ηλεκτρικός θερμαντήρας, καθώς και σαν πρωτεύουσα πηγή θερμότητας (η διαμόρφωση μπορεί να ρυθμιστεί στο χώρο εγκατάστασης) 7

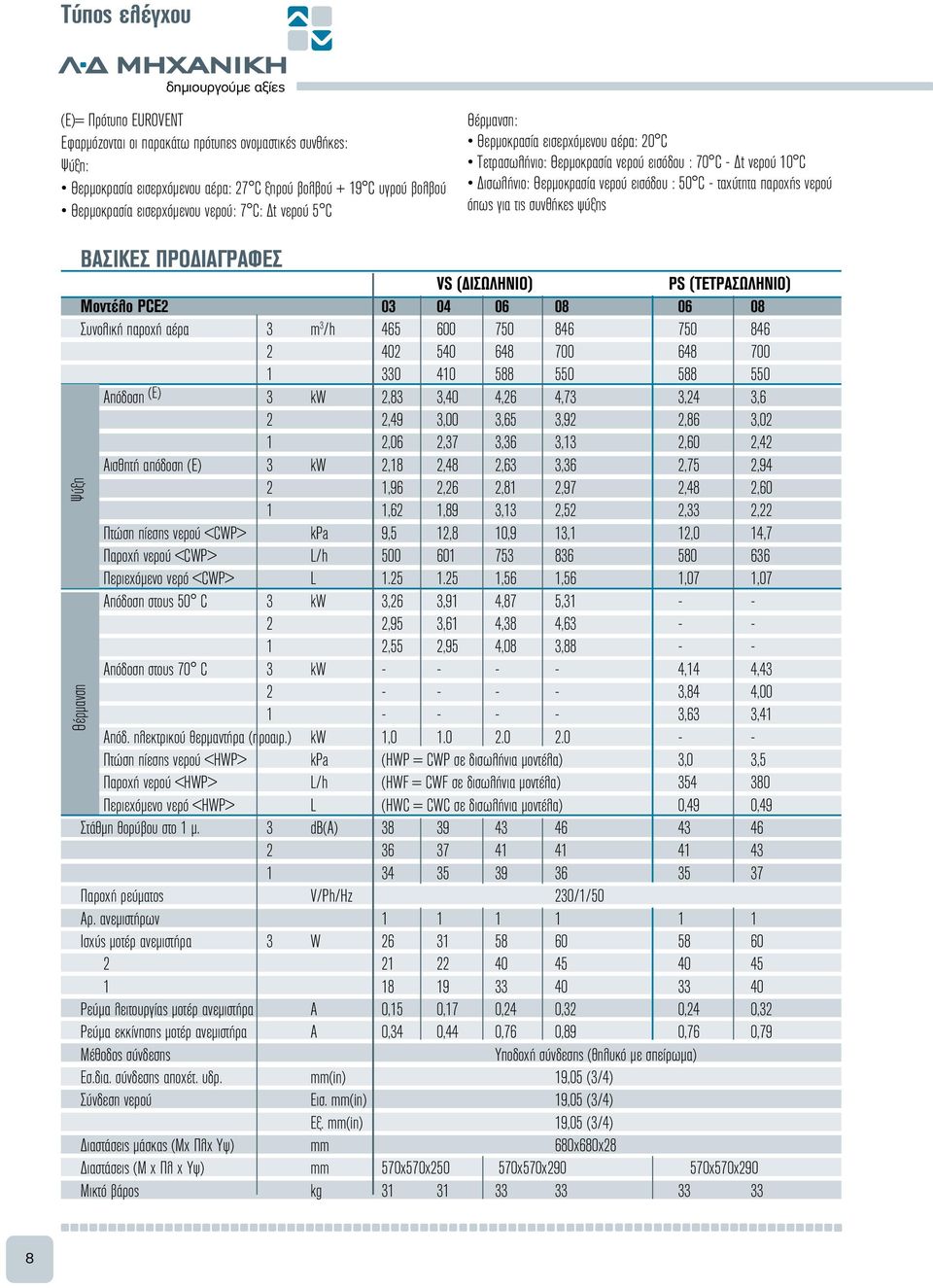

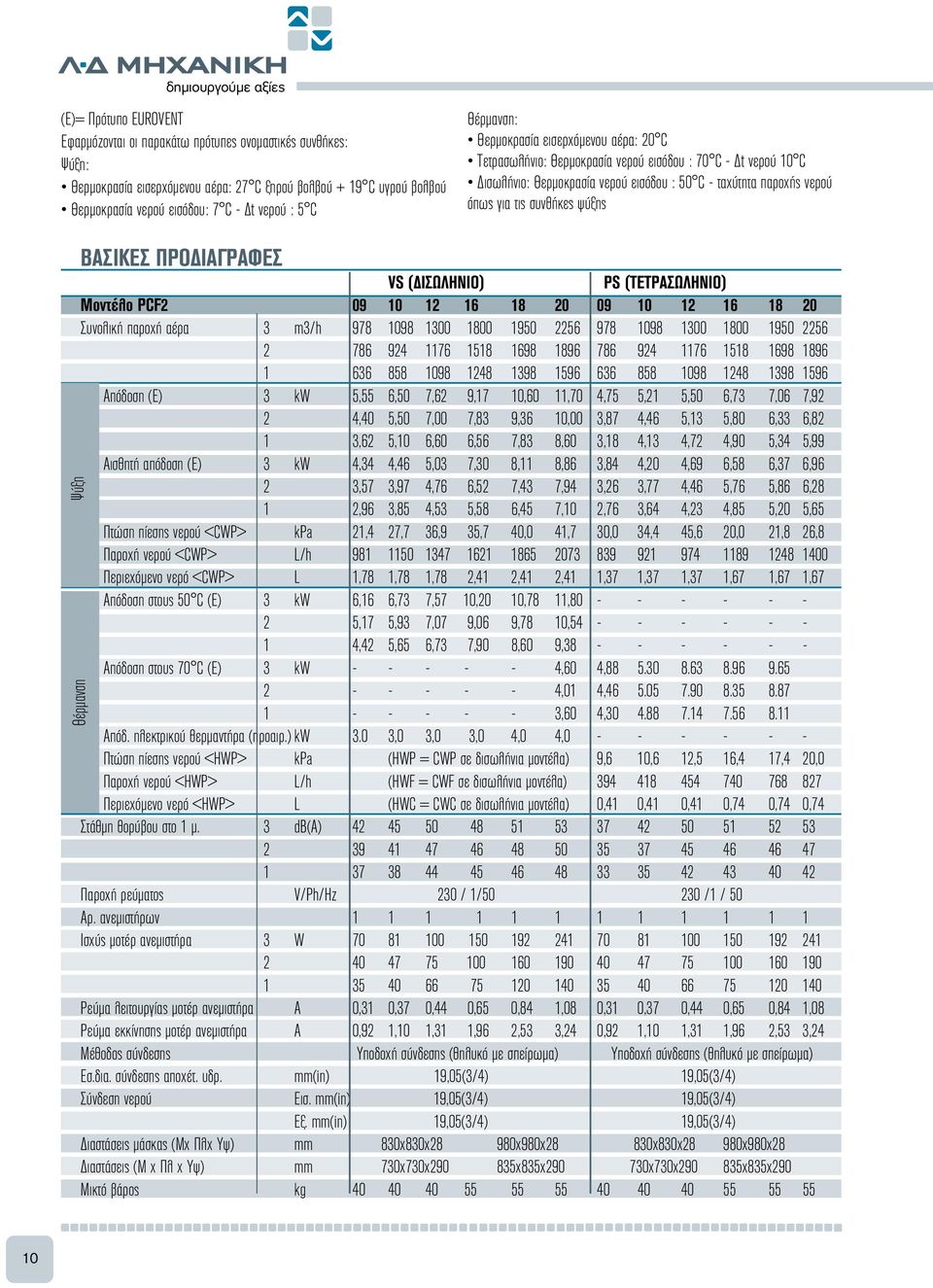

8 Τύπος ελέγχου (Ε)= Πρότυπο EUROVENT Εφαρμόζονται οι παρακάτω πρότυπες ονομαστικές συνθήκες: Ψύξη: Θερμοκρασία εισερχόμενου αέρα: 27 C ξηρού βολβού + 19 C υγρού βολβού Θερμοκρασία εισερχόμενου νερού: 7 C: Δt νερού 5 C Θέρμανση: Θερμοκρασία εισερχόμενου αέρα: 20 C Τετρασωλήνιο: Θερμοκρασία νερού εισόδου : 70 C - Δt νερού 10 C Δισωλήνιο: Θερμοκρασία νερού εισόδου : 50 C - ταχύτητα παροχής νερού όπως για τις συνθήκες ψύξης ΒΑΣΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ VS (ΔΙΣΩΛΗΝΙΟ) PS (ΤΕΤΡΑΣΩΛΗΝΙΟ) Μοντέλο PCE Συνολική παροχή αέρα 3 m 3 /h Απόδοση (Ε) 3 kw 2,83 3,40 4,26 4,73 3,24 3,6 2 2,49 3,00 3,65 3,92 2,86 3,02 1 2,06 2,37 3,36 3,13 2,60 2,42 Αισθητή απόδοση (Ε) 3 kw 2,18 2,48 2,63 3,36 2,75 2,94 2 1,96 2,26 2,81 2,97 2,48 2,60 1 1,62 1,89 3,13 2,52 2,33 2,22 Πτώση πίεσης νερού <CWP> kpa 9,5 12,8 10,9 13,1 12,0 14,7 Παροχή νερού <CWP> L/h Περιεχόμενο νερό <CWP> L ,56 1,56 1,07 1,07 Απόδοση στους 50 C 3 kw 3,26 3,91 4,87 5, ,95 3,61 4,38 4, ,55 2,95 4,08 3, Απόδοση στους 70 C 3 kw ,14 4, ,84 4, ,63 3,41 Απόδ. ηλεκτρικού θερμαντήρα (προαιρ.) kw 1, Πτώση πίεσης νερού <ΗWP> kpa (HWP = CWP σε δισωλήνια μοντέλα) 3,0 3,5 Παροχή νερού <HWP> L/h (HWF = CWF σε δισωλήνια μοντέλα) Περιεχόμενο νερό <HWP> L (HWC = CWC σε δισωλήνια μοντέλα) 0,49 0,49 Στάθμη θορύβου στο 1 μ. 3 db(a) Παροχή ρεύματος V/Ph/Hz 230/1/50 Αρ. ανεμιστήρων Ισχύς μοτέρ ανεμιστήρα 3 W Ρεύμα λειτουργίας μοτέρ ανεμιστήρα A 0,15 0,17 0,24 0,32 0,24 0,32 Ρεύμα εκκίνησης μοτέρ ανεμιστήρα A 0,34 0,44 0,76 0,89 0,76 0,79 Μέθοδος σύνδεσης Υποδοχή σύνδεσης (θηλυκό με σπείρωμα) Εσ.δια. σύνδεσης αποχέτ. υδρ. mm(in) 19,05 (3/4) Σύνδεση νερού Εισ. mm(in) 19,05 (3/4) Εξ. mm(in) 19,05 (3/4) Διαστάσεις μάσκας (Μx Πλx Υψ) mm 680x680x28 Διαστάσεις (Μ x Πλ x Υψ) mm 570x570x x570x x570x290 Μικτό βάρος kg Θέρμανση Ψύξη 8

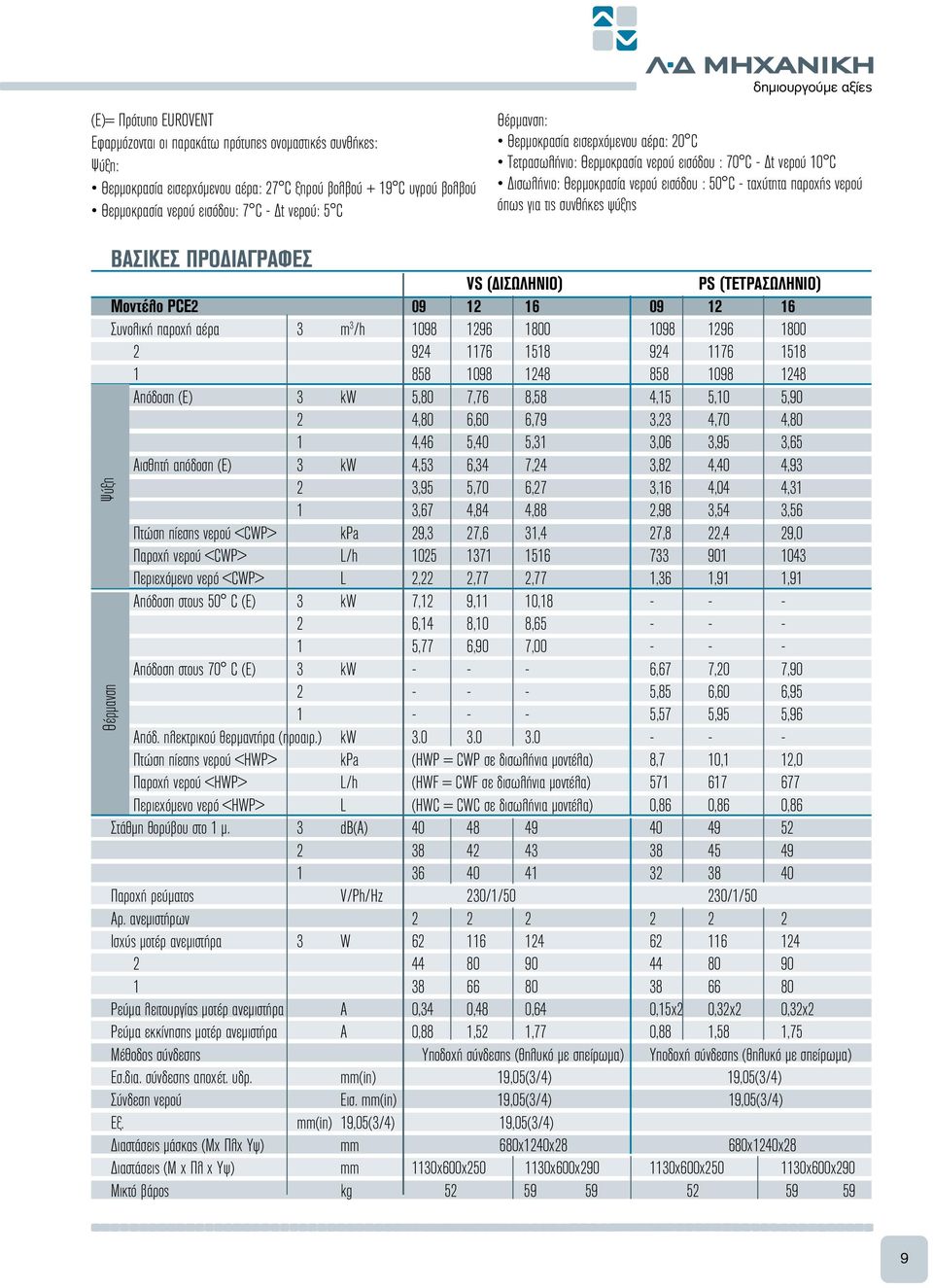

9 (E)= Πρότυπο EUROVENT Εφαρμόζονται οι παρακάτω πρότυπες ονομαστικές συνθήκες: Ψύξη: Θερμοκρασία εισερχόμενου αέρα: 27 C ξηρού βολβού + 19 C υγρού βολβού Θερμοκρασία νερού εισόδου: 7 C - Δt νερού: 5 C Θέρμανση: Θερμοκρασία εισερχόμενου αέρα: 20 C Τετρασωλήνιο: Θερμοκρασία νερού εισόδου : 70 C - Δt νερού 10 C Δισωλήνιο: Θερμοκρασία νερού εισόδου : 50 C - ταχύτητα παροχής νερού όπως για τις συνθήκες ψύξης ΒΑΣΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ VS (ΔΙΣΩΛΗΝΙΟ) PS (ΤΕΤΡΑΣΩΛΗΝΙΟ) Μοντέλο PCE Συνολική παροχή αέρα 3 m 3 /h Απόδοση (Ε) 3 kw 5,80 7,76 8,58 4,15 5,10 5,90 2 4,80 6,60 6,79 3,23 4,70 4,80 1 4,46 5,40 5,31 3,06 3,95 3,65 Αισθητή απόδοση (Ε) 3 kw 4,53 6,34 7,24 3,82 4,40 4,93 2 3,95 5,70 6,27 3,16 4,04 4,31 1 3,67 4,84 4,88 2,98 3,54 3,56 Πτώση πίεσης νερού <CWP> kpa 29,3 27,6 31,4 27,8 22,4 29,0 Παροχή νερού <CWP> L/h Περιεχόμενο νερό <CWP> L 2,22 2,77 2,77 1,36 1,91 1,91 Απόδοση στους 50 C (Ε) 3 kw 7,12 9,11 10, ,14 8,10 8, ,77 6,90 7, Απόδοση στους 70 C (Ε) 3 kw ,67 7,20 7, ,85 6,60 6, ,57 5,95 5,96 Απόδ. ηλεκτρικού θερμαντήρα (προαιρ.) kw Πτώση πίεσης νερού <ΗWP> kpa (HWP = CWP σε δισωλήνια μοντέλα) 8,7 10,1 12,0 Παροχή νερού <HWP> L/h (HWF = CWF σε δισωλήνια μοντέλα) Περιεχόμενο νερό <HWP> L (HWC = CWC σε δισωλήνια μοντέλα) 0,86 0,86 0,86 Στάθμη θορύβου στο 1 μ. 3 db(a) Παροχή ρεύματος V/Ph/Hz 230/1/50 230/1/50 Αρ. ανεμιστήρων Ισχύς μοτέρ ανεμιστήρα 3 W Ρεύμα λειτουργίας μοτέρ ανεμιστήρα A 0,34 0,48 0,64 0,15x2 0,32x2 0,32x2 Ρεύμα εκκίνησης μοτέρ ανεμιστήρα A 0,88 1,52 1,77 0,88 1,58 1,75 Μέθοδος σύνδεσης Υποδοχή σύνδεσης (θηλυκό με σπείρωμα) Υποδοχή σύνδεσης (θηλυκό με σπείρωμα) Εσ.δια. σύνδεσης αποχέτ. υδρ. mm(in) 19,05(3/4) 19,05(3/4) Σύνδεση νερού Εισ. mm(in) 19,05(3/4) 19,05(3/4) Εξ. mm(in) 19,05(3/4) 19,05(3/4) Διαστάσεις μάσκας (Μx Πλx Υψ) mm 680x1240x28 680x1240x28 Διαστάσεις (Μ x Πλ x Υψ) mm 1130x600x x600x x600x x600x290 Μικτό βάρος kg Θέρμανση Ψύξη 9

10 (E)= Πρότυπο EUROVENT Εφαρμόζονται οι παρακάτω πρότυπες ονομαστικές συνθήκες: Ψύξη: Θερμοκρασία εισερχόμενου αέρα: 27 C ξηρού βολβού + 19 C υγρού βολβού Θερμοκρασία νερού εισόδου: 7 C - Δt νερού : 5 C Θέρμανση: Θερμοκρασία εισερχόμενου αέρα: 20 C Τετρασωλήνιο: Θερμοκρασία νερού εισόδου : 70 C - Δt νερού 10 C Δισωλήνιο: Θερμοκρασία νερού εισόδου : 50 C - ταχύτητα παροχής νερού όπως για τις συνθήκες ψύξης ΒΑΣΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ VS (ΔΙΣΩΛΗΝΙΟ) PS (ΤΕΤΡΑΣΩΛΗΝΙΟ) Μοντέλο PCF Συνολική παροχή αέρα 3 m3/h Απόδοση (Ε) 3 kw 5,55 6,50 7,62 9,17 10,60 11,70 4,75 5,21 5,50 6,73 7,06 7,92 2 4,40 5,50 7,00 7,83 9,36 10,00 3,87 4,46 5,13 5,80 6,33 6,82 1 3,62 5,10 6,60 6,56 7,83 8,60 3,18 4,13 4,72 4,90 5,34 5,99 Αισθητή απόδοση (Ε) 3 kw 4,34 4,46 5,03 7,30 8,11 8,86 3,84 4,20 4,69 6,58 6,37 6,96 2 3,57 3,97 4,76 6,52 7,43 7,94 3,26 3,77 4,46 5,76 5,86 6,28 1 2,96 3,85 4,53 5,58 6,45 7,10 2,76 3,64 4,23 4,85 5,20 5,65 Πτώση πίεσης νερού <CWP> kpa 21,4 27,7 36,9 35,7 40,0 41,7 30,0 34,4 45,6 20,0 21,8 26,8 Παροχή νερού <CWP> L/h Περιεχόμενο νερό <CWP> L 1,78 1,78 1,78 2,41 2,41 2,41 1,37 1,37 1,37 1,67 1,67 1,67 Απόδοση στους 50 C (Ε) 3 kw 6,16 6,73 7,57 10,20 10,78 11, ,17 5,93 7,07 9,06 9,78 10, ,42 5,65 6,73 7,90 8,60 9, Απόδοση στους 70 C (Ε) 3 kw ,60 4, ,01 4, ,60 4, Απόδ. ηλεκτρικού θερμαντήρα (προαιρ.) kw 3.0 3,0 3,0 3,0 4,0 4, Πτώση πίεσης νερού <ΗWP> kpa (HWP = CWP σε δισωλήνια μοντέλα) 9,6 10,6 12,5 16,4 17,4 20,0 Παροχή νερού <HWP> L/h (HWF = CWF σε δισωλήνια μοντέλα) Περιεχόμενο νερό <HWP> L (HWC = CWC σε δισωλήνια μοντέλα) 0,41 0,41 0,41 0,74 0,74 0,74 Στάθμη θορύβου στο 1 μ. 3 db(a) Παροχή ρεύματος V/Ph/Hz 230 / 1/ /1 / 50 Αρ. ανεμιστήρων Ισχύς μοτέρ ανεμιστήρα 3 W Ρεύμα λειτουργίας μοτέρ ανεμιστήρα A 0,31 0,37 0,44 0,65 0,84 1,08 0,31 0,37 0,44 0,65 0,84 1,08 Ρεύμα εκκίνησης μοτέρ ανεμιστήρα A 0,92 1,10 1,31 1,96 2,53 3,24 0,92 1,10 1,31 1,96 2,53 3,24 Μέθοδος σύνδεσης Υποδοχή σύνδεσης (θηλυκό με σπείρωμα) Υποδοχή σύνδεσης (θηλυκό με σπείρωμα) Εσ.δια. σύνδεσης αποχέτ. υδρ. mm(in) 19,05(3/4) 19,05(3/4) Σύνδεση νερού Εισ. mm(in) 19,05(3/4) 19,05(3/4) Εξ. mm(in) 19,05(3/4) 19,05(3/4) Διαστάσεις μάσκας (Μx Πλx Υψ) mm 830x830x28 980x980x28 830x830x28 980x980x28 Διαστάσεις (Μ x Πλ x Υψ) mm 730x730x x835x x730x x835x290 Μικτό βάρος kg Θέρμανση Ψύξη 10

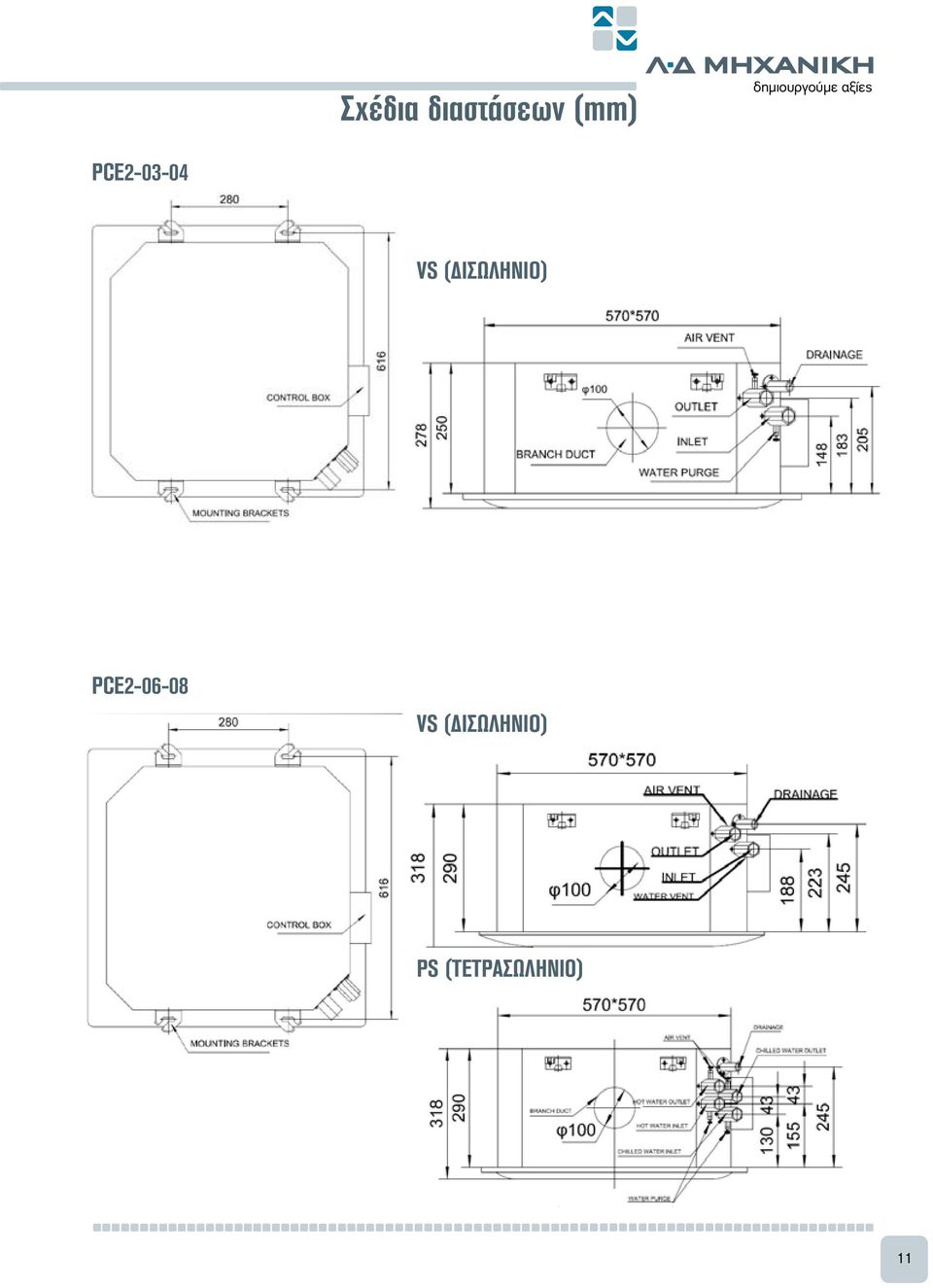

11 Σχέδια διαστάσεων (mm) PCE VS (ΔΙΣΩΛΗΝΙΟ) PCE VS (ΔΙΣΩΛΗΝΙΟ) ΡS (ΤΕΤΡΑΣΩΛΗΝΙΟ) 11

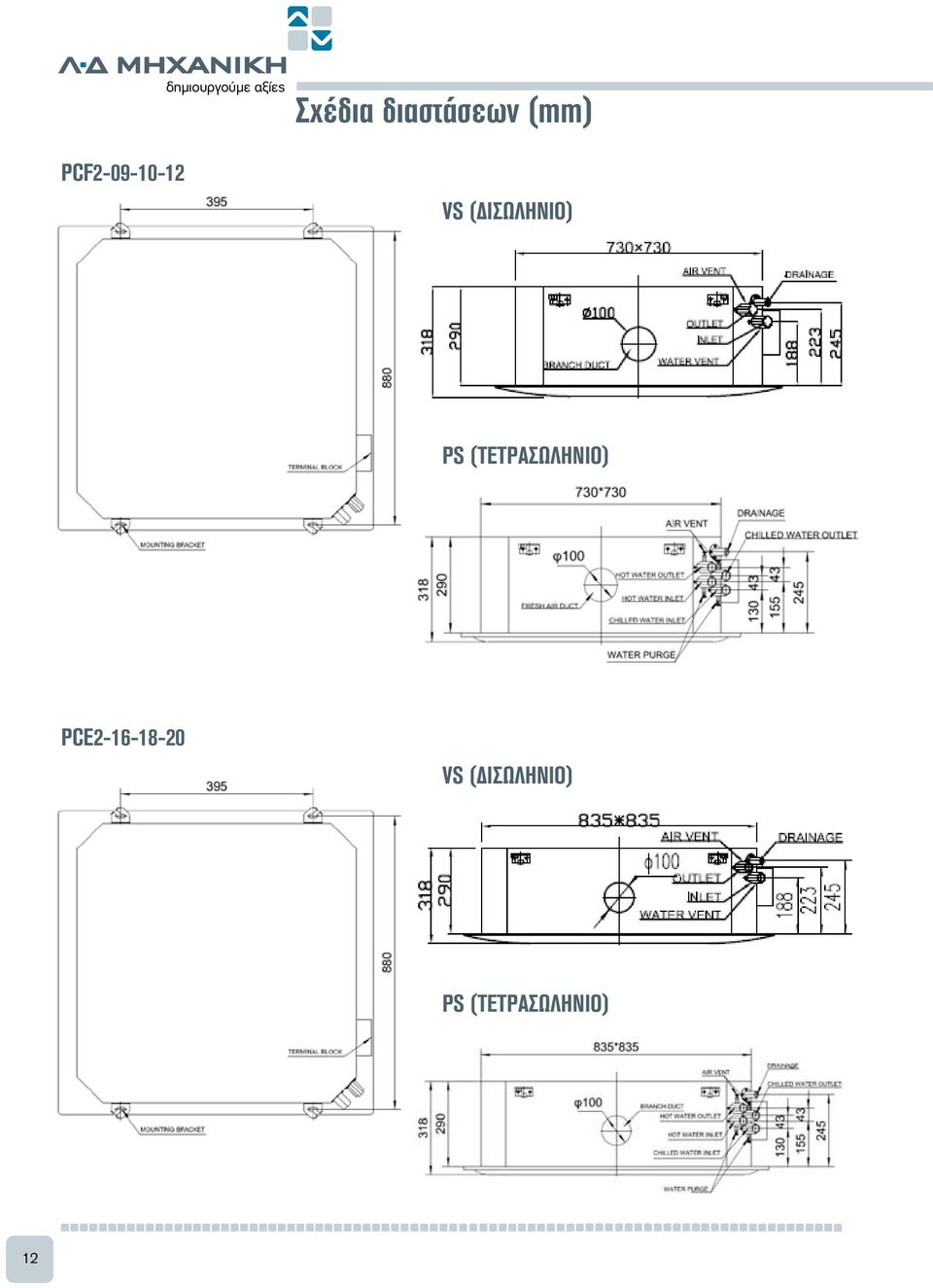

12 PCF Σχέδια διαστάσεων (mm) VS (ΔΙΣΩΛΗΝΙΟ) ΡS (ΤΕΤΡΑΣΩΛΗΝΙΟ) PCE VS (ΔΙΣΩΛΗΝΙΟ) ΡS (ΤΕΤΡΑΣΩΛΗΝΙΟ) 12

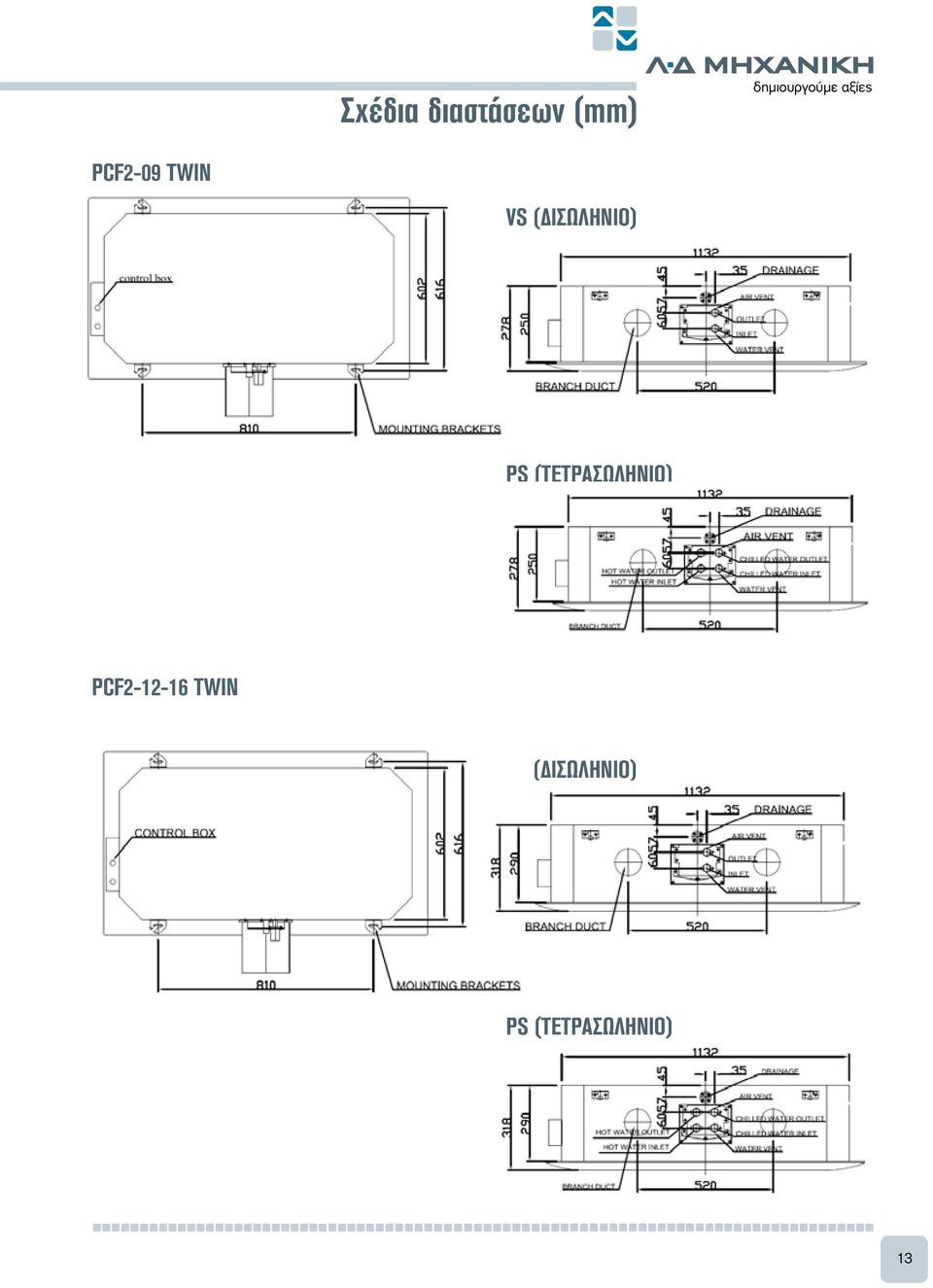

13 Σχέδια διαστάσεων (mm) PCF2-09 TWIN VS (ΔΙΣΩΛΗΝΙΟ) ΡS (ΤΕΤΡΑΣΩΛΗΝΙΟ) PCF TWIN VS (ΔΙΣΩΛΗΝΙΟ) ΡS (ΤΕΤΡΑΣΩΛΗΝΙΟ) 13

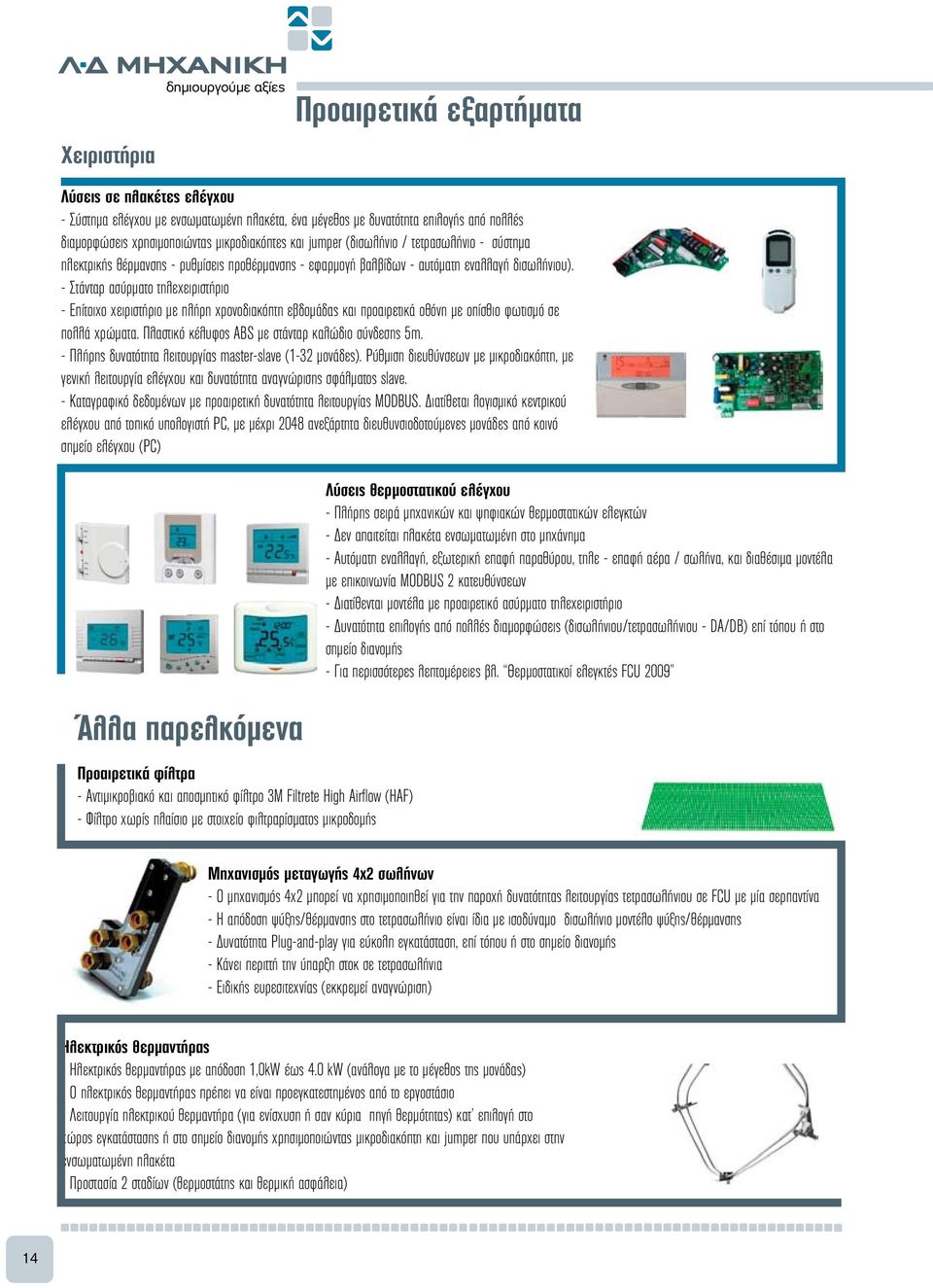

14 Προαιρετικά εξαρτήματα Χειριστήρια Λύσεις σε πλακέτες ελέγχου - Σύστημα ελέγχου με ενσωματωμένη πλακέτα, ένα μέγεθος με δυνατότητα επιλογής από πολλές διαμορφώσεις χρησιμοποιώντας μικροδιακόπτες και jumper (δισωλήνιο / τετρασωλήνιο - σύστημα ηλεκτρικής θέρμανσης - ρυθμίσεις προθέρμανσης - εφαρμογή βαλβίδων - αυτόματη εναλλαγή δισωλήνιου). - Στάνταρ ασύρματο τηλεχειριστήριο - Επίτοιχο χειριστήριο με πλήρη χρονοδιακόπτη εβδομάδας και προαιρετικά οθόνη με οπίσθιο φωτισμό σε πολλά χρώματα. Πλαστικό κέλυφος ABS με στάνταρ καλώδιο σύνδεσης 5m. - Πλήρης δυνατότητα λειτουργίας master-slave (1-32 μονάδες). Ρύθμιση διευθύνσεων με μικροδιακόπτη, με γενική λειτουργία ελέγχου και δυνατότητα αναγνώρισης σφάλματος slave. - Καταγραφικό δεδομένων με προαιρετική δυνατότητα λειτουργίας MODBUS. Διατίθεται λογισμικό κεντρικού ελέγχου από τοπικό υπολογιστή PC, με μέχρι 2048 ανεξάρτητα διευθυνσιοδοτούμενες μονάδες από κοινό σημείο ελέγχου (PC) Άλλα παρελκόμενα Προαιρετικά φίλτρα - Αντιμικροβιακό και αποσμητικό φίλτρο 3M Filtrete High Airflow (HAF) - Φίλτρο χωρίς πλαίσιο με στοιχείο φιλτραρίσματος μικροδομής Λύσεις θερμοστατικού ελέγχου - Πλήρης σειρά μηχανικών και ψηφιακών θερμοστατικών ελεγκτών - Δεν απαιτείται πλακέτα ενσωματωμένη στο μηχάνημα - Αυτόματη εναλλαγή, εξωτερική επαφή παραθύρου, τηλε - επαφή αέρα / σωλήνα, και διαθέσιμα μοντέλα με επικοινωνία MODBUS 2 κατευθύνσεων - Διατίθενται μοντέλα με προαιρετικό ασύρματο τηλεχειριστήριο - Δυνατότητα επιλογής από πολλές διαμορφώσεις (δισωλήνιου/τετρασωλήνιου - DA/DB) επί τόπου ή στο σημείο διανομής - Για περισσότερες λεπτομέρειες βλ. Θερμοστατικοί ελεγκτές FCU 2009 Μηχανισμός μεταγωγής 4x2 σωλήνων - Ο μηχανισμός 4x2 μπορεί να χρησιμοποιηθεί για την παροχή δυνατότητας λειτουργίας τετρασωλήνιου σε FCU με μία σερπαντίνα - Η απόδοση ψύξης/θέρμανσης στο τετρασωλήνιο είναι ίδια με ισοδύναμο δισωλήνιο μοντέλο ψύξης/θέρμανσης - Δυνατότητα Plug-and-play για εύκολη εγκατάσταση, επί τόπου ή στο σημείο διανομής - Κάνει περιττή την ύπαρξη στοκ σε τετρασωλήνια - Ειδικής ευρεσιτεχνίας (εκκρεμεί αναγνώριση) Ηλεκτρικός θερμαντήρας - Ηλεκτρικός θερμαντήρας με απόδοση 1,0kW έως 4.0 kw (ανάλογα με το μέγεθος της μονάδας) - Ο ηλεκτρικός θερμαντήρας πρέπει να είναι προεγκατεστημένος από το εργοστάσιο - Λειτουργία ηλεκτρικού θερμαντήρα (για ενίσχυση ή σαν κύρια πηγή θερμότητας) κατ επιλογή στο χώρος εγκατάστασης ή στο σημείο διανομής χρησιμοποιώντας μικροδιακόπτη και jumper που υπάρχει στην ενσωματωμένη πλακέτα - Προστασία 2 σταδίων (θερμοστάτης και θερμική ασφάλεια) 14

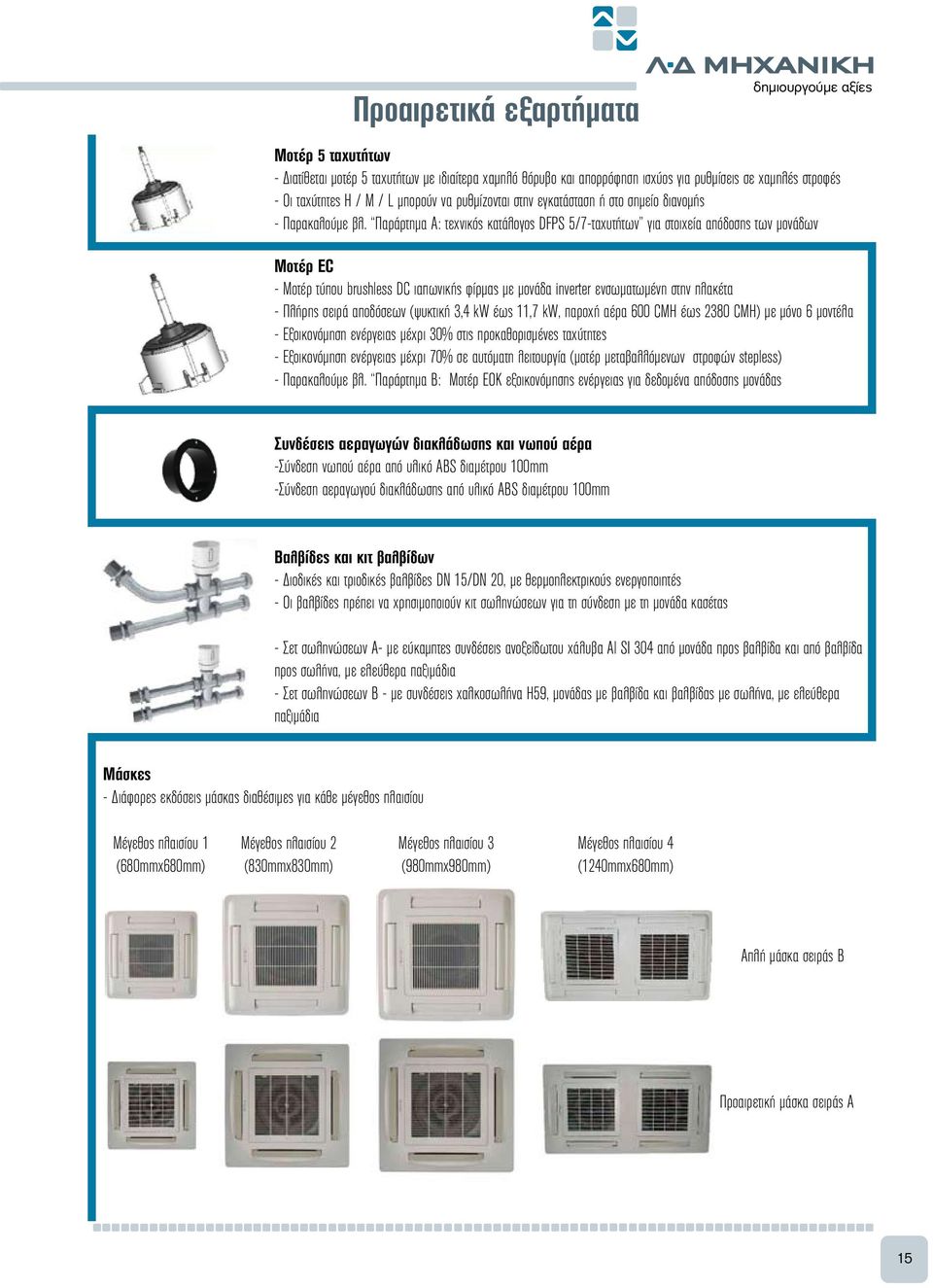

15 Προαιρετικά εξαρτήματα Μοτέρ 5 ταχυτήτων - Διατίθεται μοτέρ 5 ταχυτήτων με ιδιαίτερα χαμηλό θόρυβο και απορρόφηση ισχύoς για ρυθμίσεις σε χαμηλές στροφές - Οι ταχύτητες H / M / L μπορούν να ρυθμίζονται στην εγκατάσταση ή στο σημείο διανομής - Παρακαλούμε βλ. Παράρτημα A: τεχνικός κατάλογος DFPS 5/7-ταχυτήτων για στοιχεία απόδοσης των μονάδων Μοτέρ EC - Μοτέρ τύπου brushless DC ιαπωνικής φίρμας με μονάδα inverter ενσωματωμένη στην πλακέτα - Πλήρης σειρά αποδόσεων (ψυκτική 3,4 kw έως 11,7 kw, παροχή αέρα 600 CMH έως 2380 CMH) με μόνο 6 μοντέλα - Εξοικονόμηση ενέργειας μέχρι 30% στις προκαθορισμένες ταχύτητες - Εξοικονόμηση ενέργειας μέχρι 70% σε αυτόματη λειτουργία (μοτέρ μεταβαλλόμενων στροφών stepless) - Παρακαλούμε βλ. Παράρτημα Β: Μοτέρ EΟΚ εξοικονόμησης ενέργειας για δεδομένα απόδοσης μονάδας Συνδέσεις αεραγωγών διακλάδωσης και νωπού αέρα -Σύνδεση νωπού αέρα από υλικό ΑΒS διαμέτρου 100mm -Σύνδεση αεραγωγού διακλάδωσης από υλικό ΑΒS διαμέτρου 100mm Βαλβίδες και κιτ βαλβίδων - Διοδικές και τριοδικές βαλβίδες DN 15/DN 20, με θερμοηλεκτρικούς ενεργοποιητές - Οι βαλβίδες πρέπει να χρησιμοποιούν κιτ σωληνώσεων για τη σύνδεση με τη μονάδα κασέτας - Σετ σωληνώσεων A- με εύκαμπτες συνδέσεις ανοξείδωτου χάλυβα Al SI 304 από μονάδα προς βαλβίδα και από βαλβίδα προς σωλήνα, με ελεύθερα παξιμάδια - Σετ σωληνώσεων B - με συνδέσεις χαλκοσωλήνα H59, μονάδας με βαλβίδα και βαλβίδας με σωλήνα, με ελεύθερα παξιμάδια Μάσκες - Διάφορες εκδόσεις μάσκας διαθέσιμες για κάθε μέγεθος πλαισίου Μέγεθος πλαισίου 1 (680mmx680mm) Μέγεθος πλαισίου 2 (830mmx830mm) Μέγεθος πλαισίου 3 (980mmx980mm) Μέγεθος πλαισίου 4 (1240mmx680mm) Απλή μάσκα σειράς B Προαιρετική μάσκα σειράς A 15

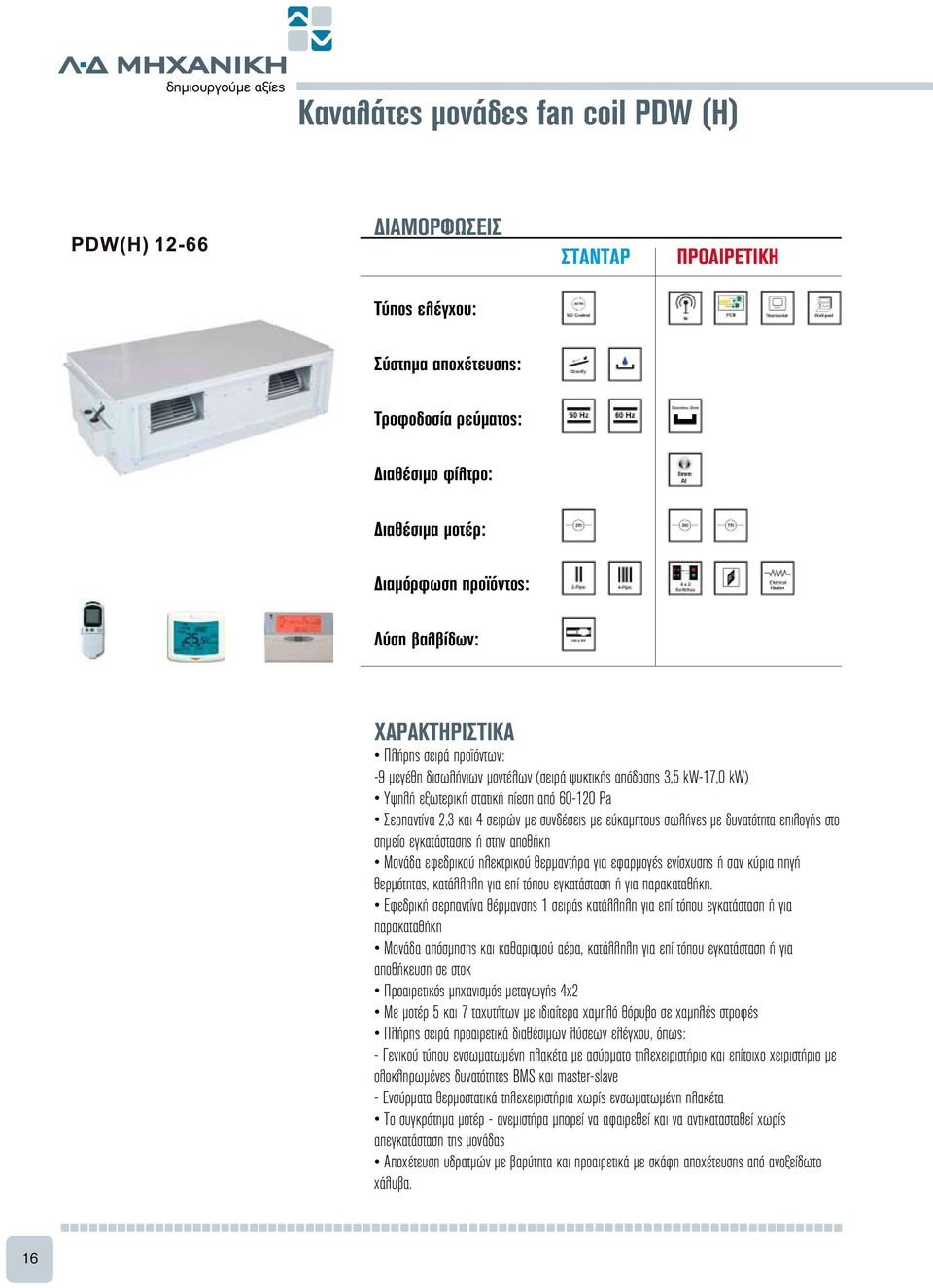

16 Καναλάτες μονάδες fan coil PDW (H) ΔΙΑΜΟΡΦΩΣΕΙΣ Τύπος ελέγχου: ΣΤΑΝΤΑΡ ΠΡΟΑΙΡΕΤΙΚΗ Σύστημα αποχέτευσης: Τροφοδοσία ρεύματος: Διαθέσιμο φίλτρο: Διαθέσιμα μοτέρ: Διαμόρφωση προϊόντος: Λύση βαλβίδων: ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Πλήρης σειρά προϊόντων: -9 μεγέθη δισωλήνιων μοντέλων (σειρά ψυκτικής απόδοσης 3,5 kw-17,0 kw) Υψηλή εξωτερική στατική πίεση από Pa Σερπαντίνα 2,3 και 4 σειρών με συνδέσεις με εύκαμπτους σωλήνες με δυνατότητα επιλογής στο σημείο εγκατάστασης ή στην αποθήκη Μονάδα εφεδρικού ηλεκτρικού θερμαντήρα για εφαρμογές ενίσχυσης ή σαν κύρια πηγή θερμότητας, κατάλληλη για επί τόπου εγκατάσταση ή για παρακαταθήκη. Εφεδρική σερπαντίνα θέρμανσης 1 σειράς κατάλληλη για επί τόπου εγκατάσταση ή για παρακαταθήκη Μονάδα απόσμησης και καθαρισμού αέρα, κατάλληλη για επί τόπου εγκατάσταση ή για αποθήκευση σε στοκ Προαιρετικός μηχανισμός μεταγωγής 4x2 Με μοτέρ 5 και 7 ταχυτήτων με ιδιαίτερα χαμηλό θόρυβο σε χαμηλές στροφές Πλήρης σειρά προαιρετικά διαθέσιμων λύσεων ελέγχου, όπως: - Γενικού τύπου ενσωματωμένη πλακέτα με ασύρματο τηλεχειριστήριο και επίτοιχο χειριστήριο με ολοκληρωμένες δυνατότητες BMS και master-slave - Ενσύρματα θερμοστατικά τηλεχειριστήρια χωρίς ενσωματωμένη πλακέτα Το συγκρότημα μοτέρ - ανεμιστήρα μπορεί να αφαιρεθεί και να αντικατασταθεί χωρίς απεγκατάσταση της μονάδας Αποχέτευση υδρατμών με βαρύτητα και προαιρετικά με σκάφη αποχέτευσης από ανοξείδωτο χάλυβα. 16

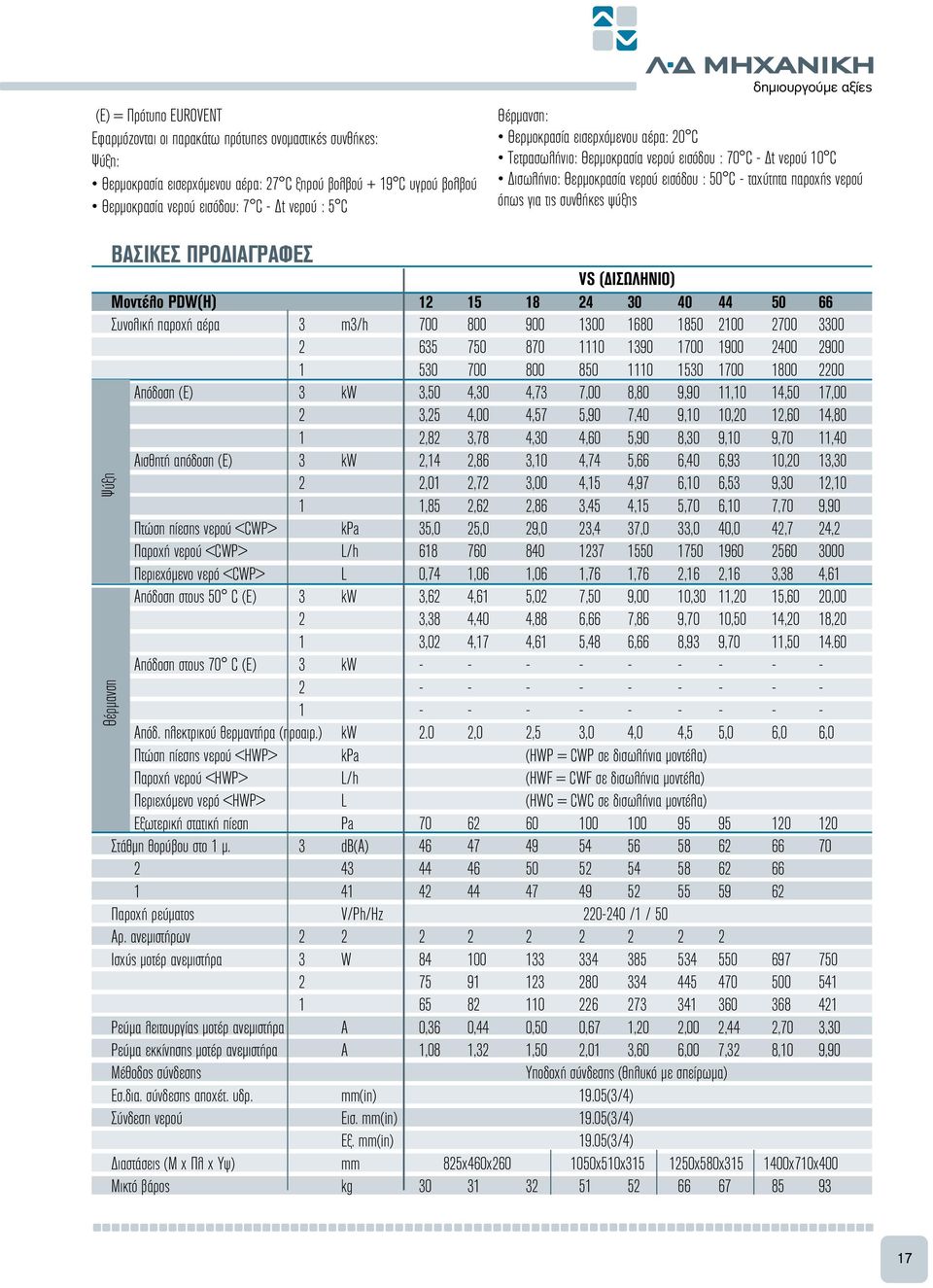

17 (Ε) = Πρότυπο EUROVENT Εφαρμόζονται οι παρακάτω πρότυπες ονομαστικές συνθήκες: Ψύξη: Θερμοκρασία εισερχόμενου αέρα: 27 C ξηρού βολβού + 19 C υγρού βολβού Θερμοκρασία νερού εισόδου: 7 C - Δt νερού : 5 C Θέρμανση: Θερμοκρασία εισερχόμενου αέρα: 20 C Τετρασωλήνιο: Θερμοκρασία νερού εισόδου : 70 C - Δt νερού 10 C Δισωλήνιο: Θερμοκρασία νερού εισόδου : 50 C - ταχύτητα παροχής νερού όπως για τις συνθήκες ψύξης ΒΑΣΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ VS (ΔΙΣΩΛΗΝΙΟ) Μοντέλο PDW(H) Συνολική παροχή αέρα 3 m3/h Απόδοση (Ε) 3 kw 3,50 4,30 4,73 7,00 8,80 9,90 11,10 14,50 17,00 2 3,25 4,00 4,57 5,90 7,40 9,10 10,20 12,60 14,80 1 2,82 3,78 4,30 4,60 5,90 8,30 9,10 9,70 11,40 Αισθητή απόδοση (Ε) 3 kw 2,14 2,86 3,10 4,74 5,66 6,40 6,93 10,20 13,30 2 2,01 2,72 3,00 4,15 4,97 6,10 6,53 9,30 12,10 1 1,85 2,62 2,86 3,45 4,15 5,70 6,10 7,70 9,90 Πτώση πίεσης νερού <CWP> kpa 35,0 25,0 29,0 23,4 37,0 33,0 40,0 42,7 24,2 Παροχή νερού <CWP> L/h Περιεχόμενο νερό <CWP> L 0,74 1,06 1,06 1,76 1,76 2,16 2,16 3,38 4,61 Απόδοση στους 50 C (Ε) 3 kw 3,62 4,61 5,02 7,50 9,00 10,30 11,20 15,60 20,00 2 3,38 4,40 4,88 6,66 7,86 9,70 10,50 14,20 18,20 1 3,02 4,17 4,61 5,48 6,66 8,93 9,70 11, Απόδοση στους 70 C (Ε) 3 kw Απόδ. ηλεκτρικού θερμαντήρα (προαιρ.) kw 2.0 2,0 2,5 3,0 4,0 4,5 5,0 6,0 6,0 Πτώση πίεσης νερού <ΗWP> kpa (HWP = CWP σε δισωλήνια μοντέλα) Παροχή νερού <HWP> L/h (HWF = CWF σε δισωλήνια μοντέλα) Περιεχόμενο νερό <HWP> L (HWC = CWC σε δισωλήνια μοντέλα) Εξωτερική στατική πίεση Pa Στάθμη θορύβου στο 1 μ. 3 db(a) Παροχή ρεύματος V/Ph/Hz /1 / 50 Αρ. ανεμιστήρων Ισχύς μοτέρ ανεμιστήρα 3 W Ρεύμα λειτουργίας μοτέρ ανεμιστήρα A 0,36 0,44 0,50 0,67 1,20 2,00 2,44 2,70 3,30 Ρεύμα εκκίνησης μοτέρ ανεμιστήρα A 1,08 1,32 1,50 2,01 3,60 6,00 7,32 8,10 9,90 Μέθοδος σύνδεσης Υποδοχή σύνδεσης (θηλυκό με σπείρωμα) Εσ.δια. σύνδεσης αποχέτ. υδρ. mm(in) 19.05(3/4) Σύνδεση νερού Εισ. mm(in) 19.05(3/4) Εξ. mm(in) 19.05(3/4) Διαστάσεις (Μ x Πλ x Υψ) mm 825x460x x510x x580x x710x400 Μικτό βάρος kg Θέρμανση Ψύξη 17

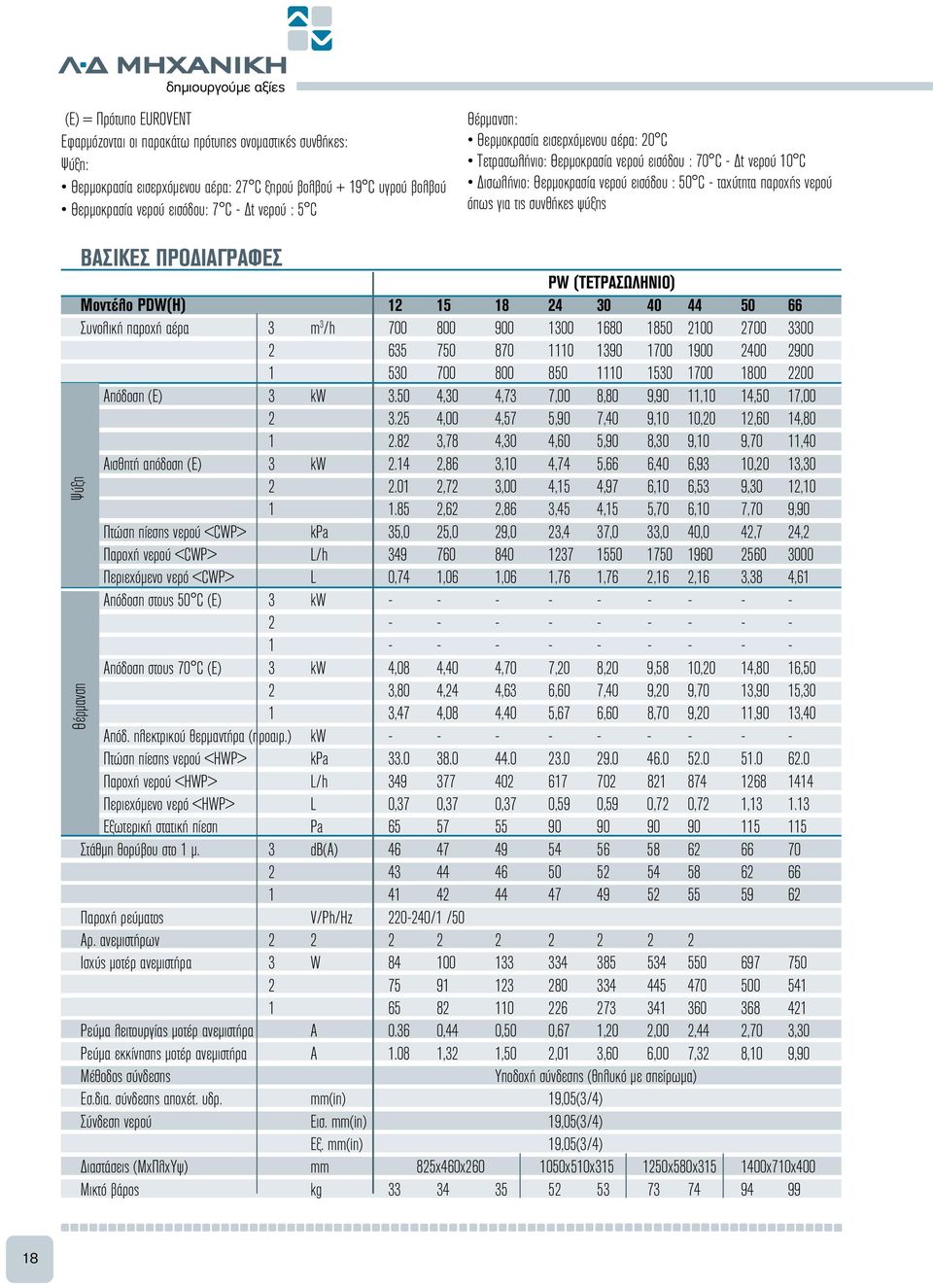

18 (Ε) = Πρότυπο EUROVENT Εφαρμόζονται οι παρακάτω πρότυπες ονομαστικές συνθήκες: Ψύξη: Θερμοκρασία εισερχόμενου αέρα: 27 C ξηρού βολβού + 19 C υγρού βολβού Θερμοκρασία νερού εισόδου: 7 C - Δt νερού : 5 C Θέρμανση: Θερμοκρασία εισερχόμενου αέρα: 20 C Τετρασωλήνιο: Θερμοκρασία νερού εισόδου : 70 C - Δt νερού 10 C Δισωλήνιο: Θερμοκρασία νερού εισόδου : 50 C - ταχύτητα παροχής νερού όπως για τις συνθήκες ψύξης ΒΑΣΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ PW (ΤΕΤΡΑΣΩΛΗΝΙΟ) Μοντέλο PDW(H) Συνολική παροχή αέρα 3 m 3 /h Απόδοση (Ε) 3 kw ,30 4,73 7,00 8,80 9,90 11,10 14,50 17, ,00 4,57 5,90 7,40 9,10 10,20 12,60 14, ,78 4,30 4,60 5,90 8,30 9,10 9,70 11,40 Αισθητή απόδοση (Ε) 3 kw ,86 3,10 4,74 5,66 6,40 6,93 10,20 13, ,72 3,00 4,15 4,97 6,10 6,53 9,30 12, ,62 2,86 3,45 4,15 5,70 6,10 7,70 9,90 Πτώση πίεσης νερού <CWP> kpa 35,0 25,0 29,0 23,4 37,0 33,0 40,0 42,7 24,2 Παροχή νερού <CWP> L/h Περιεχόμενο νερό <CWP> L 0,74 1,06 1,06 1,76 1,76 2,16 2,16 3,38 4,61 Απόδοση στους 50 C (Ε) 3 kw Απόδοση στους 70 C (Ε) 3 kw 4,08 4,40 4,70 7,20 8,20 9,58 10,20 14,80 16,50 2 3,80 4,24 4,63 6,60 7,40 9,20 9,70 13,90 15,30 1 3,47 4,08 4,40 5,67 6,60 8,70 9,20 11,90 13,40 Απόδ. ηλεκτρικού θερμαντήρα (προαιρ.) kw Πτώση πίεσης νερού <ΗWP> kpa Παροχή νερού <HWP> L/h Περιεχόμενο νερό <HWP> L 0,37 0,37 0,37 0,59 0,59 0,72 0,72 1, Εξωτερική στατική πίεση Pa Στάθμη θορύβου στο 1 μ. 3 db(a) Παροχή ρεύματος V/Ph/Hz /1 /50 Αρ. ανεμιστήρων Ισχύς μοτέρ ανεμιστήρα 3 W Ρεύμα λειτουργίας μοτέρ ανεμιστήρα A ,44 0,50 0,67 1,20 2,00 2,44 2,70 3,30 Ρεύμα εκκίνησης μοτέρ ανεμιστήρα A ,32 1,50 2,01 3,60 6,00 7,32 8,10 9,90 Μέθοδος σύνδεσης Υποδοχή σύνδεσης (θηλυκό με σπείρωμα) Εσ.δια. σύνδεσης αποχέτ. υδρ. mm(in) 19,05(3/4) Σύνδεση νερού Εισ. mm(in) 19,05(3/4) Εξ. mm(in) 19,05(3/4) Διαστάσεις (MxΠλxΥψ) mm 825x460x x510x x580x x710x400 Μικτό βάρος kg Θέρμανση Ψύξη 18

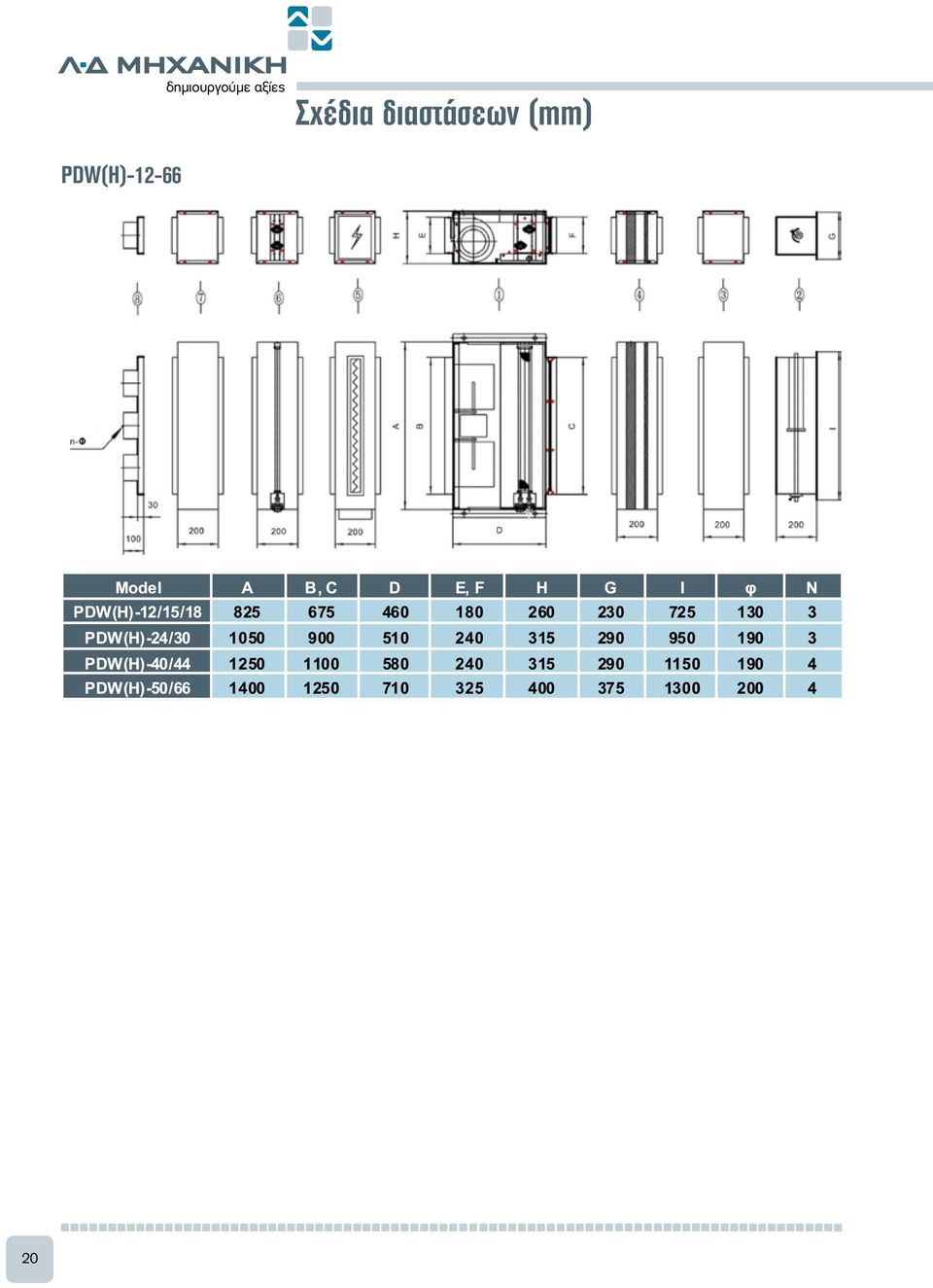

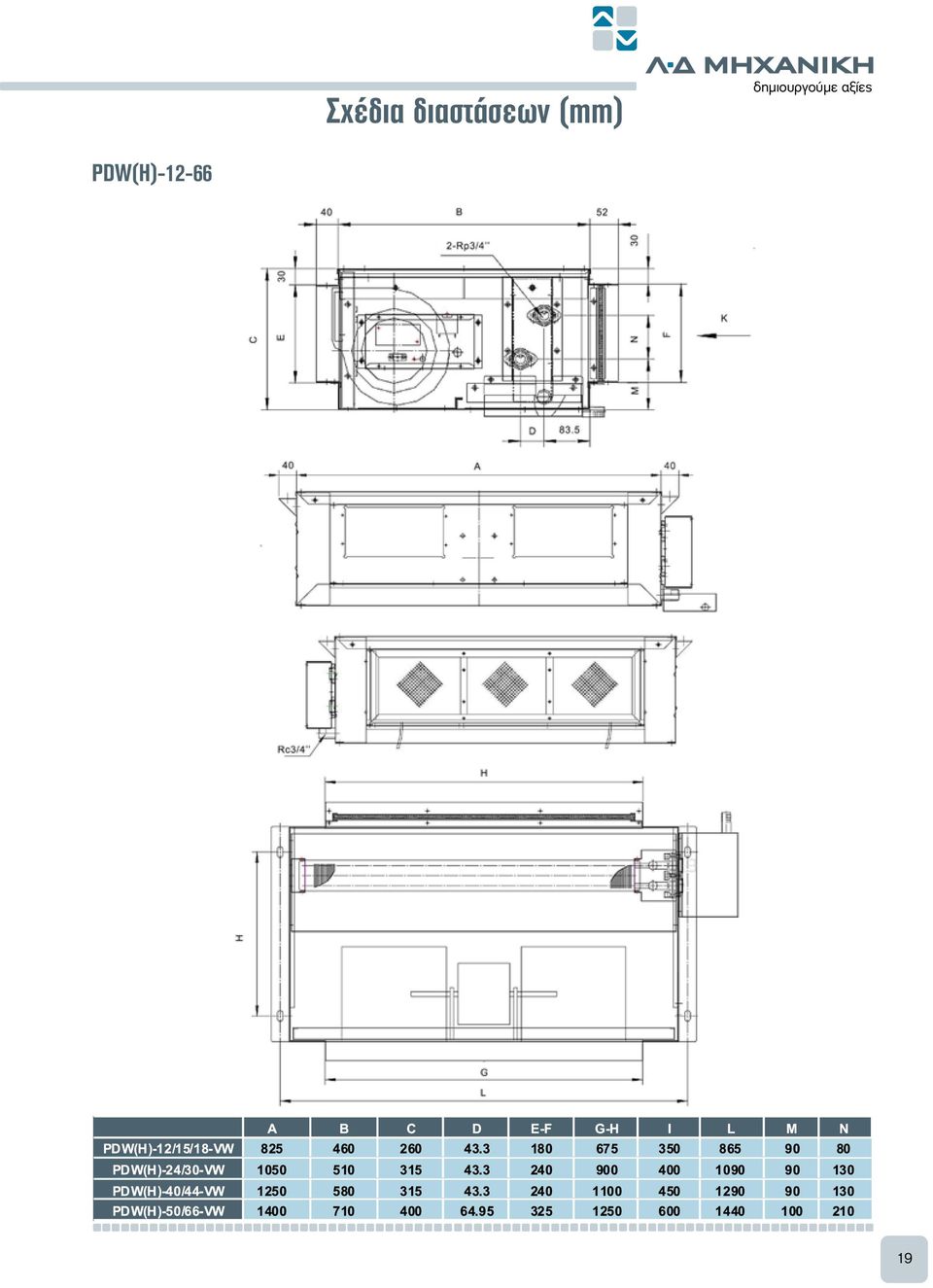

19 Σχέδια διαστάσεων (mm) PDW(H)

20 Σχέδια διαστάσεων (mm) PDW(H)

21 Χειριστήρια Προαιρετικά εξαρτήματα Χειριστήρια - Λύσεις σε πλακέτες ελέγχου - Σύστημα ελέγχου με ενσωματωμένη πλακέτα, ένα μέγεθος με δυνατότητα επιλογής από πολλές διαμορφώσεις χρησιμοποιώντας μικροδιακόπτες και jumper (δισωλήνιο / τετρασωλήνιο - σύστημα ηλεκτρικής θέρμανσης - ρυθμίσεις προθέρμανσης - εφαρμογή βαλβίδων - αυτόματη εναλλαγή δισωλήνιου). - Στάνταρ ασύρματο τηλεχειριστήριο - Επίτοιχο χειριστήριο με πλήρη χρονοδιακόπτη εβδομάδας και προαιρετικά οθόνη με οπίσθιο φωτισμό σε πολλά χρώματα. Πλαστικό κέλυφος ABS με στάνταρ καλώδιο σύνδεσης 5m. - Πλήρης δυνατότητα λειτουργίας master-slave (1-32 μονάδες). Ρύθμιση διευθύνσεων με μικροδιακόπτη, με γενική λειτουργία ελέγχου και δυνατότητα αναγνώρισης σφάλματος slave. - Καταγραφικό δεδομένων με προαιρετική δυνατότητα λειτουργίας MODBUS. Διατίθεται λογισμικό κεντρικού ελέγχου από τοπικό υπολογιστή PC, με μέχρι 2048 ανεξάρτητα διευθυνσιοδοτούμενες μονάδες από κοινό σημείο ελέγχου (PC) Άλλα παρελκόμενα Προαιρετικά φίλτρα Πλαίσιο αλουμινίου πάχους 8mm και σήτα με φίλτρο nylon Λύσεις θερμοστατικού ελέγχου - Πλήρης σειρά μηχανικών και ψηφιακών θερμοστατικών ελεγκτών - Δεν απαιτείται πλακέτα ενσωματωμένη στο μηχάνημα - Αυτόματη εναλλαγή, εξωτερική επαφή παραθύρου, τηλε - επαφή αέρα / σωλήνα, και διαθέσιμα μοντέλα με επικοινωνία MODBUS 2 κατευθύνσεων - Διατίθενται μοντέλα με προαιρετικό ασύρματο τηλεχειριστήριο - Δυνατότητα επιλογής από πολλές διαμορφώσεις (δισωλήνιου/τετρασωλήνιου - DA/DB) επί τόπου ή στο σημείο διανομής - Για περισσότερες λεπτομέρειες βλ. Θερμοστατικοί ελεγκτές FCU 2009 Μηχανισμός μεταγωγής 4x2 σωλήνων - Ο μηχανισμός 4x2 μπορεί να χρησιμοποιηθεί για την παροχή δυνατότητας λειτουργίας τετρασωλήνιου σε FCU με μία σερπαντίνα - Η απόδοση ψύξης/θέρμανσης στο τετρασωλήνιο είναι ίδια με ισοδύναμο δισωλήνιο μοντέλο ψύξης/θέρμανσης - Δυνατότητα Plug-and-play για εύκολη εγκατάσταση, επί τόπου ή στο σημείο διανομής - Κάνει περιττή την ύπαρξη στοκ τετρασωλήνιων - Ειδικής ευρεσιτεχνίας (εκκρεμεί αναγνώριση) Ηλεκτρικός θερμαντήρας - Ηλεκτρικός θερμαντήρας με απόδοση 2,0kW έως 6,0 kw (ανάλογα με το μέγεθος της μονάδας) - Κατάλληλη για επί τόπου εγκατάσταση ή για παρακαταθήκη - Λειτουργία ηλεκτρικού θερμαντήρα (για ενίσχυση ή σαν κύρια πηγή θερμότητας) κατ επιλογή στο χώρος εγκατάστασης ή στο σημείο διανομής χρησιμοποιώντας μικροδιακόπτη και jumper που υπάρχει στην ενσωματωμένη πλακέτα - Προστασία 2 σταδίων (θερμοστάτης και θερμική ασφάλεια) 21

22 Προαιρετικά εξαρτήματα Μοτέρ 5 ταχυτήτων - Διατίθεται μοτέρ 5 ταχυτήτων με ιδιαίτερα χαμηλό θόρυβο και απορρόφηση ισχύoς για ρυθμίσεις σε χαμηλές στροφές - Οι ταχύτητες H / M / L μπορούν να ρυθμίζονται στην εγκατάσταση ή στο σημείο διανομής - Παρακαλούμε βλ. Παράρτημα A: τεχνικός κατάλογος DFPS 5/7-ταχυτήτων για στοιχεία απόδοσης των μονάδων Μοτέρ 7 ταχυτήτων - Διατίθεται μοτέρ 7 ταχυτήτων με ιδιαίτερα χαμηλό θόρυβο και απορρόφηση ισχύoς για ρυθμίσεις σε χαμηλές στροφές - Οι ταχύτητες H / M / L μπορούν να ρυθμίζονται στην εγκατάσταση ή στο σημείο διανομής - Παρακαλούμε βλ. Παράρτημα A: τεχνικός κατάλογος DFPS 5/7-ταχυτήτων για στοιχεία απόδοσης των μονάδων Βαλβίδες και κιτ βαλβίδων - Διοδικές και τριοδικές βαλβίδες DN 15/DN 20, με θερμοηλεκτρικούς ενεργοποιητές - Οι βαλβίδες πρέπει να χρησιμοποιούν κιτ σωληνώσεων για τη σύνδεση με την καναλάτη μονάδα - Σετ σωληνώσεων A- με εύκαμπτους σωλήνες ανοξείδωτου χάλυβα Al SI 304 από μονάδα προς βαλβίδα και από βαλβίδα προς σωλήνα, με συνδέσεις με ελεύθερα παξιμάδια - Σετ σωληνώσεων B - με χαλκοσωλήνες H59, μονάδας με βαλβίδα και βαλβίδας με σωλήνα, με συνδέσεις με ελεύθερα παξιμάδια Εφεδρική μονάδα - Σερπαντίνα θέρμανσης 1 σειράς μέσα σε κέλυφος από γαλβανισμένο χάλυβα - Προδιαγραφές απόδοσης όπως η σερπαντίνα θέρμανσης στο τετρασωλήνιο - Κατάλληλη για εγκατάσταση επί τόπου ή σε παρακαταθήκη - Εφεδρική μονάδα σερπαντίνας θέρμανσης για εγκατάσταση στην πλευρά εκκένωσης αέρα Σκάφη συλλογής από ανοξείδωτο χάλυβα - Από ανοξείδωτο χάλυβα AISI 304 με μόνωση αφρού πολυαιθυλενίου 3mm Μονάδα καθαρισμού αέρα - Γεννήτρια αρνητικών ιόντων σε κέλυφος από γαλβανισμένο χάλυβα για εγκατάσταση στην πλευρά εκκένωσης - Με προφίλτρο ενεργού άνθρακα - Λειτουργεί χωρίς να εκλύει χημικά - Συγκέντρωση ιόντων: > 1 x 10e n/cm3 - Κατανάλωση ρεύματος < 1 W - Τροφοδοσία ισχύος: 230VAC/50Hz 22

23 Καναλάτες μονάδες fan coil PDW (L3/L4) ΔΙΑΜΟΡΦΩΣΕΙΣ Τύπος ελέγχου: ΣΤΑΝΤΑΡ ΠΡΟΑΙΡΕΤΙΚΗ Σύστημα αποχέτευσης: Τροφοδοσία ρεύματος: Διαθέσιμο φίλτρο: Διαθέσιμα μοτέρ: Διαμόρφωση προϊόντος: Λύση βαλβίδων: ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Πλήρης σειρά προϊόντων: -9 μεγέθη δισωλήνιων μοντέλων (σειρά ψυκτικής απόδοσης 1,7 kw-11,0 kw) Διατίθενται μοντέλα με εξωτερική στατική πίεση 12/30/50/70 Pa Διατίθενται μοντέλα με σερπαντίνες 3 σειρών και 4 σειρών με εύκαμπτες συνδέσεις σωλήνων με δυνατότητα επιλογής επί τόπου ή στην αποθήκη Μονάδα εφεδρικού ηλεκτρικού θερμαντήρα για εφαρμογές ενίσχυσης ή σαν κύρια πηγή θερμότητας, κατάλληλη για επί τόπου εγκατάσταση ή για παρακαταθήκη. Εφεδρική σερπαντίνα θέρμανσης 1 σειράς κατάλληλη για επί τόπου εγκατάσταση ή για παρακαταθήκη Προαιρετικός μηχανισμός μεταγωγής 4x2 Μοτέρ 5 & 7 ταχυτήτων με επιλογή πολύ χαμηλού θορύβου σε χαμηλές στροφές Προαιρετικά μοτέρ εξοικονόμησης ενέργειας προδιαγραφών ΕΟΚ Πλήρης σειρά προαιρετικά διαθέσιμων λύσεων ελέγχου, όπως: - Γενικού τύπου ενσωματωμένη πλακέτα με ασύρματο τηλεχειριστήριο και επίτοιχο χειριστήριο με ολοκληρωμένες δυνατότητες BMS και master-slave - Ενσύρματα θερμοστατικά τηλεχειριστήρια χωρίς ενσωματωμένη πλακέτα Το συγκρότημα μοτέρ - ανεμιστήρα μπορεί να αφαιρεθεί και να αντικατασταθεί χωρίς απεγκατάσταση της μονάδας Αποχέτευση υδρατμών με βαρύτητα και μίνι αντλία (κατασκευαστή Sauermann) και προαιρετικά δοχείο αποχέτευσης από ανοξείδωτο χάλυβα. Στάνταρ φίλτρο Nylon με προαιρετικό φίλτρο αλουμινίου με πάχος 8mm ή 18mm. 23

24 (Ε) = Πρότυπο EUROVENT Εφαρμόζονται οι παρακάτω πρότυπες ονομαστικές συνθήκες: Ψύξη: Θερμοκρασία εισερχόμενου αέρα: 27 C ξηρού βολβού + 19 C υγρού βολβού Θερμοκρασία νερού εισόδου : 7 C - Δt νερού: 5 C ΒΑΣΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Θέρμανση: Θερμοκρασία εισερχόμενου αέρα: 20 C Τετρασωλήνιο: Θερμοκρασία νερού εισόδου : 70 C - Δt νερού 10 C Δισωλήνιο: Θερμοκρασία νερού εισόδου : 50 C - ταχύτητα παροχής νερού όπως για τις συνθήκες ψύξης VS (ΔΙΣΩΛΗΝΙΟ) Μοντέλο PDW(L3) Συνολική παροχή αέρα 3 m3/h Απόδοση (Ε) 3 kw 1,70 2,67 3,55 4,48 5,34 7,00 9,00 10,00 11,00 2 1,35 2,07 3,07 4,00 4,77 6,20 7,40 8,75 9,40 1 0,88 1,61 2,35 3,06 4,08 5,00 5,90 7,50 8,18 Αισθητή απόδοση (Ε) 3 kw 1,32 1,94 2,37 3,09 3,53 4,80 6,19 6,93 7,43 2 1,10 1,63 2,13 2,78 3,27 4,34 5,25 6,36 6,75 1 0,77 1,41 1,74 2,31 2,84 3,71 4,52 5,67 6,06 Πτώση πίεσης νερού <CWP> kpa ,0 15,0 26,0 36,0 20,0 26,0 31,7 37,6 Παροχή νερού <CWP> L/h Περιεχόμενο νερό <CWP> L ,74 0,96 1,19 1,26 1,74 1,97 2,19 2,42 Απόδοση στους 50 3 kw 2,15 2,98 3,90 4,74 5,45 7,63 9,20 10,70 11,38 2 1,76 2,43 3,46 4,03 5,04 6,81 7,85 9,70 10,30 1 1,21 1,96 2,75 3,38 4,29 5,64 6,73 8,48 9,10 Απόδ. ηλεκτρικού θερμαντήρα (προαιρ.) kw 1.0 1,5 2,0 2,5 3,0 4,0 5,0 6,0 6,0 Πτώση πίεσης νερού <ΗWP> kpa (HWP = CWP σε δισωλήνια μοντέλα) Παροχή νερού <HWP> L/h (HWF = CWF σε δισωλήνια μοντέλα) Περιεχόμενο νερό <HWP> L (HWC = CWC σε δισωλήνια μοντέλα) Επίπεδο θορύβου (ESP 12Pa) db(a) (ESP 30Pa) (ESP 50Pa) (ESP 70Pa) Παροχή ρεύματος V/Ph/Hz /1 / 50 Αρ. ανεμιστήρων ισχύς (ESP 12Pa) W (ESP 30Pa) (ESP 50Pa) (ESP 70Pa) ρεύμα λειτουργίας (ESP 12Pa) A 0,22 0,26 0,36 0,39 0,49 0,72 0,70 1,07 1,16 (ESP 30Pa) 0,26 0,34 0,35 0,45 0,50 0,68 0,91 1,15 1,22 (ESP 50Pa) 0,29 0,34 0,42 0,50 0,58 0,81 1,06 1,26 1,23 (ESP 70Pa) 0,32 0,37 0,45 0,58 0,64 1,02 1,14 1,19 1,24 Μέθοδος σύνδεσης mm(in) Υποδοχή σύνδεσης (θηλυκό με σπείρωμα) Εσ.δια. σύνδεσης αποχέτ. υδρ. mm(in) R3/4 Σύνδεση νερού Εισ. mm(in) Rc 3/4 Εξ. mm Rc 3/4 Διαστάσεις L W 495 H 240 Μικτό βάρος kg Θέρμανση Ψύξη Μοτέρ ανεμιστήρων 24

25 Εφαρμόζονται οι παρακάτω πρότυπες ονομαστικές συνθήκες: Ψύξη: Θερμοκρασία εισερχόμενου αέρα: 24 C ξηρού βολβού + 17,4 C υγρού βολβού Θερμοκρασία νερού εισόδου : 5.5 C - Δt νερού : 9 C ΒΑΣΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Θέρμανση: Θερμοκρασία εισερχόμενου αέρα: 20 C Δισωλήνιο: Θερμοκρασία νερού εισόδου : 50 C - ταχύτητα παροχής νερού όπως για τις συνθήκες ψύξης VW (ΔΙΣΩΛΗΝΙΟ) Model PDW(L4) Συνολική παροχή αέρα 3 m 3 /h Απόδοση (Ε) 3 kw 1,60 1,91 2,50 3,40 4,14 5,38 6,47 7,52 8,30 2 1,28 1,62 2,16 2,89 3,68 4,65 5,57 6,72 7,34 1 0,80 1,24 1,64 2,36 3,05 3,66 4,64 5,65 6,25 Αισθητή απόδοση (Ε) 3 kw ,81 2,22 2,97 3,43 4,50 5,20 6,18 6,67 2 1,08 1,50 1,97 2,79 3,13 4,00 4,61 5,64 6,03 1 0,68 1,13 1,53 2,02 2,76 3,26 3,25 4,88 5,29 Πτώση πίεσης νερού <CWP> kpa ,0 11,0 30,0 41,0 25,7 35,8 25,8 31,2 Παροχή νερού <CWP> L/h Περιεχόμενο νερό <CWP> L ,98 1,28 1,58 1,68 2,32 2,62 2,92 3,22 Απόδοση στους 70 3 kw 2,25 3,10 3,70 4,59 5,47 7,50 8,80 10,50 11,23 2 1,73 2,50 3,25 3,96 4,97 6,60 7,70 9,40 10,10 1 1,20 1,98 2,65 3,18 4,14 5,34 6,60 8,10 8,80 Απόδ. ηλεκτρικού θερμαντήρα (προαιρ.) kw Πτώση πίεσης νερού <ΗWP> kpa (HWP = CWP σε δισωλήνια μοντέλα) Παροχή νερού <HWP> L/h (HWF = CWF σε δισωλήνια μοντέλα) Περιεχόμενο νερό <HWP> L (HWC = CWC σε δισωλήνια μοντέλα) Επίπεδο θορύβου (ESP 0 Pa) db(a) (ESP20Pa) (ESP40Pa) (ESP60Pa) Παροχή ρεύματος V/Ph/Hz /1 / 50 Αρ. ανεμιστήρων ισχύς (ESP 0 Pa) W (ESP20Pa) (ESP40Pa) (ESP60Pa) ρεύμα λειτουργίας (ESP 0 Pa) A 0,22 0,26 0,36 0,39 0,49 0,72 0,70 1,07 1,16 (ESP20Pa) 0,26 0,34 0,35 0,45 0,50 0,68 0,91 1,15 1,22 (ESP40Pa) 0,29 0,34 0,42 0,50 0,58 0,81 1,06 1,26 1,23 (ESP60Pa) 0,32 0,37 0,45 0,58 0,64 1,02 1,14 1,19 1,24 Μέθοδος σύνδεσης mm(in) Υποδοχή σύνδεσης (θηλυκό με σπείρωμα) Εσ.δια. σύνδεσης αποχέτ. υδρ. mm(in) R3/4 Σύνδεση νερού Εισ. mm(in) Rc 3/4 Εξ. mm Rc 3/4 Διαστάσεις L W 495 H 240 Μικτό βάρος kg Θέρμανση Ψύξη Μοτέρ ανεμιστήρων 25

26 (Ε) = Πρότυπο EUROVENT Εφαρμόζονται οι παρακάτω πρότυπες ονομαστικές συνθήκες: Ψύξη: Θερμοκρασία εισερχόμενου αέρα: 27 C ξηρού βολβού + 19 C υγρού βολβού Θερμοκρασία νερού εισόδου : 7 C - Δt νερού: 5 C Θέρμανση Ψύξη Μοτέρ ανεμιστήρων ΒΑΣΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Θέρμανση: Θερμοκρασία εισερχόμενου αέρα: 20 C Τετρασωλήνιο: Θερμοκρασία νερού εισόδου : 70 C - Δt νερού 10 C Δισωλήνιο: Θερμοκρασία νερού εισόδου : 50 C - ταχύτητα παροχής νερού όπως για τις συνθήκες ψύξης PW (ΤΕΤΡΑΣΩΛΗΝΙΟ) Μοντέλο PDW(L) Συνολική παροχή αέρα 3 m 3 /h Απόδοση (Ε) 3 kw 1,70 2,67 3,55 4,48 5,34 7,00 9,00 10, ,35 2,07 3,07 4,00 4,77 6,20 7,40 8, ,88 1,61 2,35 3,06 4,08 5,00 5,90 7, Αισθητή απόδοση (Ε) 3 kw 1,32 1,94 2,37 3,09 3,53 4,80 6,19 6,93 7,43 2 1,10 1,63 2,13 2,78 3,27 4,34 5,25 6, ,77 1,41 1,74 2,31 2,84 3,71 4,52 5, Πτώση πίεσης νερού <CWP> kpa 10,5 13,0 15,0 26,0 36,0 20,0 26,0 31,7 37,6 Παροχή νερού <CWP> L/h Περιεχόμενο νερό <CWP> L 0,66 0,74 0,96 1,19 1,26 1,74 1,97 2,19 2,42 Απόδοση στους 70 C 3 kw 2,40 3,27 4,02 5,01 5,76 7,55 9,24 10, ,05 2,81 3,67 4,53 5,43 6,92 8,40 9, ,53 2,40 3,10 3,86 4,83 6,00 7,59 8, Απόδ. ηλεκτρικού θερμαντήρα (προαιρ.) kw Πτώση πίεσης νερού <ΗWP> kpa 10,0 20,0 32,0 50,0 67,0 26,3 39,0 59,3 65,1 Παροχή νερού <HWP> L/h Περιεχόμενο νερό <HWP> L 0,22 0,25 0,32 0,40 0,42 0,58 0,66 0,73 0,81 Επίπεδο θορύβου (ESP 0 Pa) db(a) (ESP20Pa) (ESP40Pa) (ESP60Pa) Παροχή ρεύματος V/Ph/Hz /1 / 50 Αρ. ανεμιστήρων ισχύς (ESP 0 Pa) W (ESP20Pa) (ESP40Pa) (ESP60Pa) ρεύμα λειτουργίας (ESP 0 Pa) A 0,22 0,26 0,36 0,39 0,49 0,72 0,70 1,07 1,16 (ESP20Pa) 0,26 0,34 0,35 0,45 0,50 0,68 0,91 1,15 1,22 (ESP40Pa) 0,29 0,34 0,42 0,50 0,58 0,81 1,06 1,26 1,23 (ESP60Pa) 0,32 0,37 0,45 0,58 0,64 1,02 1,14 1,19 1,24 Μέθοδος σύνδεσης mm(in) Υποδοχή σύνδεσης (θηλυκό με σπείρωμα) Εσ.δια. σύνδεσης αποχέτ. υδρ. mm(in) R3/4 Σύνδεση νερού In mm(in) Re 3/4 Out mm Re 3/4 Διαστάσεις L W 495 H 240 Μικτό βάρος kg

27 Σχέδια διαστάσεων (mm) PDW (L3)-06 /(L4)-06 27

28 Σχέδια διαστάσεων (mm) PDW (L3)-09-18/ (L4)

29 Σχέδια διαστάσεων (mm) PDW (L3) / (L4)

30 Προαιρετικά εξαρτήματα Χειριστήρια Λύσεις σε πλακέτες ελέγχου - Σύστημα ελέγχου με ενσωματωμένη πλακέτα, ένα μέγεθος με δυνατότητα επιλογής από πολλές διαμορφώσεις χρησιμοποιώντας μικροδιακόπτες και jumper (δισωλήνιο / τετρασωλήνιο - σύστημα ηλεκτρικής θέρμανσης - ρυθμίσεις προθέρμανσης - εφαρμογή βαλβίδων - αυτόματη εναλλαγή δισωλήνιου). - Στάνταρ ασύρματο τηλεχειριστήριο - Επίτοιχο χειριστήριο με πλήρη χρονοδιακόπτη εβδομάδας και προαιρετικά οθόνη με οπίσθιο φωτισμό σε πολλά χρώματα. Πλαστικό κέλυφος ABS με στάνταρ καλώδιο σύνδεσης 5m. - Πλήρης δυνατότητα λειτουργίας master-slave (1-32 μονάδες). Ρύθμιση διευθύνσεων με μικροδιακόπτη, με γενική λειτουργία ελέγχου και δυνατότητα αναγνώρισης σφάλματος slave. - Καταγραφικό δεδομένων με προαιρετική δυνατότητα λειτουργίας MODBUS. Διατίθεται λογισμικό κεντρικού ελέγχου από τοπικό υπολογιστή PC, με μέχρι 2048 ανεξάρτητα διευθυνσιοδοτούμενες μονάδες από κοινό σημείο ελέγχου (PC) Άλλα παρελκόμενα Προαιρετικά φίλτρα - Πλαίσιο αλουμινίου πάχους 8mm και σήτα με φίλτρο nylon -Πλαίσιο αλουμινίου πάχους 18mm και σήτα με φίλτρο nylon Λύσεις θερμοστατικού ελέγχου - Πλήρης σειρά μηχανικών και ψηφιακών θερμοστατικών ελεγκτών - Δεν απαιτείται πλακέτα ενσωματωμένη στο μηχάνημα - Αυτόματη εναλλαγή, εξωτερική επαφή παραθύρου, τηλε - επαφή αέρα / σωλήνα, και διαθέσιμα μοντέλα με επικοινωνία MODBUS 2 κατευθύνσεων - Διατίθενται μοντέλα με προαιρετικό ασύρματο τηλεχειριστήριο - Δυνατότητα επιλογής από πολλές διαμορφώσεις (δισωλήνιου/τετρασωλήνιου - DA/DB) επί τόπου ή στο σημείο διανομής - Για περισσότερες λεπτομέρειες βλ. Θερμοστατικοί ελεγκτές FCU 2009 Μηχανισμός μεταγωγής 4x2 σωλήνων - Ο μηχανισμός 4x2 μπορεί να χρησιμοποιηθεί για την παροχή δυνατότητας λειτουργίας τετρασωλήνιου σε FCU με μία σερπαντίνα - Η απόδοση ψύξης/θέρμανσης στο τετρασωλήνιο είναι ίδια με ισοδύναμο δισωλήνιο μοντέλο ψύξης/θέρμανσης - Δυνατότητα Plug-and-play για εύκολη εγκατάσταση, επί τόπου ή στο σημείο διανομής - Κάνει περιττή την ύπαρξη στοκ τετρασωλήνιων - Ειδικής ευρεσιτεχνίας (εκκρεμεί αναγνώριση) Ηλεκτρικός θερμαντήρας - Ηλεκτρικός θερμαντήρας με απόδοση 1,0kW έως 6,0 kw (ανάλογα με το μέγεθος της μονάδας) - Μονάδα ηλεκτρικού θερμαντήρα, διαθέσιμη για εγκατάσταση στο σημείο του έργου ή για παρακαταθήκη - Λειτουργία ηλεκτρικού θερμαντήρα (για ενίσχυση ή σαν κύρια πηγή θερμότητας) κατ επιλογή στο χώρος εγκατάστασης ή στο σημείο διανομής χρησιμοποιώντας μικροδιακόπτη και jumper που υπάρχει στην ενσωματωμένη πλακέτα - Προστασία 2 σταδίων (θερμοστάτης και θερμική ασφάλεια) 30

31 Προαιρετικά εξαρτήματα Μοτέρ 5 ταχυτήτων - Διατίθεται μοτέρ 5 ταχυτήτων με ιδιαίτερα χαμηλό θόρυβο και απορρόφηση ισχύoς για ρυθμίσεις σε χαμηλές στροφές - Οι ταχύτητες H / M / L μπορούν να ρυθμίζονται στην εγκατάσταση ή στο σημείο διανομής - Παρακαλούμε βλ. Παράρτημα A: τεχνικός κατάλογος DFPS 5/7-ταχυτήτων για στοιχεία απόδοσης των μονάδων Μοτέρ 7 ταχυτήτων - Διατίθεται μοτέρ 7 ταχυτήτων με ιδιαίτερα χαμηλό θόρυβο και απορρόφηση ισχύoς για ρυθμίσεις σε χαμηλές στροφές - Οι ταχύτητες H / M / L μπορούν να ρυθμίζονται στην εγκατάσταση ή στο σημείο διανομής - Παρακαλούμε βλ. Παράρτημα A: τεχνικός κατάλογος DFPS 5/7-ταχυτήτων για στοιχεία απόδοσης των μονάδων Μοτέρ EC - Μοτέρ τύπου brushless DC ιαπωνικής φίρμας, με μονάδα inverter ενσωματωμένη στην πλακέτα - Πλήρης σειρά αποδόσεων (ψυκτική 3,6 kw έως 11,0 kw, παροχή αέρα 660 CMH έως 2150 CMH) με μόνο 4 μοντέλα - Εξοικονόμηση ενέργειας μέχρι 30% στις προκαθορισμένες ταχύτητες - Εξοικονόμηση ενέργειας μέχρι 70% σε αυτόματη λειτουργία (μοτέρ μεταβαλλόμενων στροφών stepless) - Παρακαλούμε βλ. Παράρτημα Β, Μοτέρ EΟΚ εξοικονόμησης ενέργειας για δεδομένα απόδοσης μονάδας Βαλβίδες και κιτ βαλβίδων - Διοδικές και τριοδικές βαλβίδες DN 15/DN 20, με θερμοηλεκτρικούς ενεργοποιητές - Οι βαλβίδες πρέπει να χρησιμοποιούν κιτ σωληνώσεων για τη σύνδεση με την καναλάτη μονάδα - Σετ σωληνώσεων A- με εύκαμπτες συνδέσεις ανοξείδωτου χάλυβα Al SI 304 από μονάδα προς βαλβίδα και από βαλβίδα προς σωλήνα, με ελεύθερα παξιμάδια - Σετ σωληνώσεων B - με συνδέσεις χαλκοσωλήνα H59, μονάδας με βαλβίδα και βαλβίδας με σωλήνα, με ελεύθερα παξιμάδια Βοηθητικό θερμαντικό στοιχείο (σερπαντίνα) - Πλήρης σειρά τιμών απόδοσης (ψυκτική ικανότητα 2,4 kw έως 11,2 kw) - Η εφεδρική σερπαντίνα θέρμανσης μπορεί να προεγκατασταθεί από το εργοστάσιο ή να εγκατασταθεί επί τόπου. Σκάφη συλλογής από ανοξείδωτο χάλυβα - Από ανοξείδωτο χάλυβα AISI 304 με μόνωση αφρού πολυαιθυλενίου 3mm Προαιρετικό σύστημα αποχέτευσης - Αντλία της Sauermann [IP54, 230V+/-10%, 50/60Hz] - Μέγ. μανομετρικό εκκένωσης 50Hz με παροχή 400 cc/min και 60Hz με παροχή 400 cc/ - Διάρκεια ζωής: ώρες συνεχούς λειτουργίας 31

32 PFWB Επιδαπέδιες μονάδες γενικού τύπου ΔΙΑΜΟΡΦΩΣΕΙΣ Τύπος ελέγχου: ΣΤΑΝΤΑΡ ΠΡΟΑΙΡΕΤΙΚΗ Σύστημα αποχέτευσης: Τροφοδοσία ρεύματος: Διαθέσιμο φίλτρο: Διαθέσιμα μοτέρ: Διαμόρφωση προϊόντος: Λύση βαλβίδων: ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Πλήρης σειρά προϊόντων: 9 μεγέθη δισωλήνιων μοντέλων (σειρά ψυκτικής απόδοσης 1,7 kw-11,0 kw) Διατίθεται μονάδα χωρίς κέλυφος για χωνευτή επίτοιχη εγκατάσταση (12/30/50/70 Pa ESP, δυνατότητα επιλογής τη στιγμή της παραγγελίας) Σερπαντίνα 3 σειρών με εύκαμπτες συνδέσεις σωλήνων, δυνατότητα επιλογής επί τόπου στο έργο ή σε παρακαταθήκη Μονάδα εφεδρικού ηλεκτρικού θερμαντήρα για εφαρμογές ενίσχυσης ή σαν κύρια πηγή θερμότητας, κατάλληλη για επί τόπου εγκατάσταση ή για παρακαταθήκη Εφεδρική σερπαντίνα θέρμανσης 1 σειράς κατάλληλη για επί τόπου εγκατάσταση ή για παρακαταθήκη Προαιρετικός μηχανισμός μεταγωγής 4x2 Μοτέρ 5 ή 7 ταχυτήτων με πολύ αθόρυβη λειτουργία σε χαμηλές στροφές Π ροαιρετικά μοτέρ εξοικονόμησης ενέργειας προδιαγραφών ΕΟΚ Πλήρης σειρά προαιρετικών λύσεων ελέγχου, μεταξύ αυτών: - Γενικού τύπου ενσωματωμένη πλακέτα με ασύρματο τηλεχειριστήριο και επίτοιχο χειριστήριο) με ολοκληρωμένες δυνατότητες BMS και master-slave - Ενσύρματα θερμοστατικά τηλεχειριστήρια χωρίς ενσωματωμένη πλακέτα Προαιρετικά πόδια από ABS και πλευρική επιστροφή αέρα Στάνταρ φίλτρο από nylon με προαιρετικό φίλτρο αλουμινίου πάχους 8mm Γρίλια εκκένωσης αέρα κατασκευασμένη από πλαστικό (ABS) 32

33 (E)= Πρότυπο EUROVENT Εφαρμόζονται οι παρακάτω πρότυπες ονομαστικές συνθήκες: Ψύξη: Θερμοκρασία εισερχόμενου αέρα: 27 C ξηρού βολβού + 19 C υγρού βολβού Θερμοκρασία νερού εισόδου: 7 C - Δt νερού : 5 C ΒΑΣΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Θέρμανση: Θερμοκρασία εισερχόμενου αέρα: 20 C Τετρασωλήνιο: Θερμοκρασία νερού εισόδου : 70 C - Δt νερού 10 C Δισωλήνιο: Θερμοκρασία νερού εισόδου : 50 C - ταχύτητα παροχής νερού όπως για τις συνθήκες ψύξης VW (ΔΙΣΩΛΗΝΙΟ) Μοντέλο PFWB Συνολική παροχή αέρα 3 M3/h Απόδοση (Ε) 3 kw 1,70 2,67 3,55 4,48 5,34 7,00 9,00 10, ,35 2,07 3,07 4,00 4,77 6,20 7,40 8, ,88 1,61 2,35 3,06 4,08 5,00 5,90 7, Αισθητή απόδοση (Ε) 3 kw ,94 2,37 3,09 3,53 4,80 6,19 6,93 7,43 2 1,10 1,63 2,13 2,78 3,27 4,34 5,25 6, ,77 1,41 1,74 2,31 2,84 3,71 4,52 5, Πτώση πίεσης νερού <CWP> kpa ,0 15,0 26,0 36,0 20,0 26,0 31,7 37,6 Παροχή νερού <CWP> L/h Περιεχόμενο νερό <CWP> L ,74 0,96 1,19 1,26 1,74 1,97 2,19 2,42 Απόδοση στους 50 C (Ε) 3 kw ,98 3,90 4,74 5,45 7,63 9,20 10,70 11,38 2 1,76 2,43 3,46 4,03 5,04 6,81 7,85 9, ,21 1,96 2,75 3,38 4,29 5,64 6,73 8, Απόδ. ηλεκτρικού θερμαντήρα (προαιρ.) kw 1.0 1,5 2,0 2,5 3,0 4,0 5,0 6,0 6,0 Πτώση πίεσης νερού <ΗWP> kpa (HWP = CWP σε δισωλήνια μοντέλα) Παροχή νερού <HWP> L/h (HWF = CWF σε δισωλήνια μοντέλα) Περιεχόμενο νερό <HWP> L (HWC = CWC σε δισωλήνια μοντέλα) Επίπεδο θορύβου (ESP 12Pa) db(a) (ESP 30Pa) (ESP 50Pa) (ESP 70Pa) Παροχή ρεύματος V/Ph/Hz /1 / 50 Αρ. ανεμιστήρων ισχύς (ESP 12Pa) W (ESP 30Pa) (ESP 50Pa) (ESP 70Pa) ρεύμα λειτουργίας (ESP 12Pa) A 0,22 0,26 0,36 0,39 0,49 0,72 0,70 1,07 1,16 (ESP 30Pa) 0,26 0,34 0,35 0,45 0,50 0,68 0,91 1,15 1,22 (ESP 50Pa) 0,29 0,34 0,42 0,50 0,58 0,81 1,06 1,26 1,23 (ESP 70Pa) 0,32 0,37 0,45 0,58 0,64 1,02 1,14 1,19 1,24 Μέθοδος σύνδεσης mm(in) Υποδοχή σύνδεσης (θηλυκό με σπείρωμα) Εσ.δια. σύνδεσης αποχέτ. υδρ. mm(in) R3/4 Σύνδεση νερού Εισ. mm(in) Re 3/4 Εξ. mm Re 3/4 Διαστάσεις L W 235 H 473 Μικτό βάρος kg Θέρμανση Ψύξη Μοτέρ ανεμιστήρων 33

34 (Ε) = Πρότυπο EUROVENT Εφαρμόζονται οι παρακάτω πρότυπες ονομαστικές συνθήκες: Ψύξη: Θερμοκρασία εισερχόμενου αέρα: 27 C ξηρού βολβού + 19 C υγρού βολβού Θερμοκρασία νερού εισόδου: 7 C - Δt νερού : 5 C ΒΑΣΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Θέρμανση: Θερμοκρασία εισερχόμενου αέρα: 20 C Τετρασωλήνιο: Θερμοκρασία νερού εισόδου : 70 C - Δt νερού 10 C Δισωλήνιο: Θερμοκρασία νερού εισόδου : 50 C - ταχύτητα παροχής νερού όπως για τις συνθήκες ψύξης PW (ΤΕΤΡΑΣΩΛΗΝΙΟ) Model PFWB Συνολική παροχή αέρα 3 M3/h Απόδοση (Ε) 3 kw 1,70 2,67 3,55 4,48 5,34 7,00 9,00 10, ,35 2,07 3,07 4,00 4,77 6,20 7,40 8, ,88 1,61 2,35 3,06 4,08 5,00 5,90 7, Αισθητή απόδοση (Ε) 3 kw ,94 2,37 3,09 3,53 4,80 6,19 6,93 7,43 2 1,10 1,63 2,13 2,78 3,27 4,34 5,25 6, ,77 1,41 1,74 2,31 2,84 3,71 4,52 5, Πτώση πίεσης νερού <CWP> kpa ,0 15,0 26,0 36,0 20,0 26,0 31,7 37,6 Παροχή νερού <CWP> L/h Περιεχόμενο νερό <CWP> L 0,66 0,74 0,96 1,19 1,26 1,74 1,97 2,19 2,42 Απόδοση στους 70 C 3 kw 2,40 3,27 4,02 5,01 5,76 7,55 9,24 10, ,05 2,81 3,67 4,53 5,43 6,92 8,40 9, ,53 2,40 3,10 3,86 4,83 6,00 7,59 8, Απόδ. ηλεκτρικού θερμαντήρα (προαιρ.) kw Πτώση πίεσης νερού <ΗWP> kpa 10,0 20,0 32,0 50,0 67,0 26,3 39,0 59,3 65,1 Παροχή νερού <HWP> L/h Περιεχόμενο νερό <HWP> L 0,22 0,25 0,32 0,40 0,42 0,58 0,66 0,73 0,81 Επίπεδο θορύβου (ESP 0 Pa) db(a) (ESP20 Pa) (ESP40 Pa) (ESP60 Pa) Παροχή ρεύματος V/Ph/Hz V/1P/50Hz Αρ. ανεμιστήρων ισχύς (ESP 0 Pa) W (ESP 20Pa) ((ESP 40Pa) (ESP 60Pa) ρεύμα λειτουργίας (ESP 0 Pa) A 0,22 0,26 0,36 0,39 0,49 0,72 0,70 1,07 1,16 (ESP 20Pa) 0,26 0,34 0,35 0,45 0,50 0,68 0,91 1,15 1,22 (ESP 40Pa) 0,29 0,34 0,42 0,50 0,58 0,81 1,06 1,26 1,23 (ESP 60Pa) 0,32 0,37 0,45 0,58 0,64 1,02 1,14 1,19 1,24 Μέθοδος σύνδεσης mm(in) Υποδοχή σύνδεσης (θηλυκό με σπείρωμα) Εσ.δια. σύνδεσης αποχέτ. υδρ. mm(in) R3/4 Σύνδεση νερού Εισ. mm(in) Re 3/4 Εξ. mm Re 3/4 Διαστάσεις L W 235 H 473 Μικτό βάρος kg Θέρμανση Ψύξη Μοτέρ ανεμιστήρων 34

35 Σχέδια διαστάσεων (mm) PFWB-06 με ερμάριο 35

36 Σχέδια διαστάσεων (mm) PFWB με ερμάριο 36

37 Σχέδια διαστάσεων (mm) PFWB με ερμάριο 37

38 Σχέδια διαστάσεων (mm) PFWB-06 χωρίς ερμάριο 38

39 Σχέδια διαστάσεων (mm) PFWB χωρίς ερμάριο 39

40 Σχέδια διαστάσεων (mm) PFWB χωρίς ερμάριο 40

41 Χειριστήρια Προαιρετικά εξαρτήματα Λύσεις σε πλακέτες ελέγχου - Σύστημα ελέγχου με ενσωματωμένη πλακέτα, ένα μέγεθος με δυνατότητα επιλογής από πολλές διαμορφώσεις χρησιμοποιώντας μικροδιακόπτες και jumper (δισωλήνιο / τετρασωλήνιο - σύστημα ηλεκτρικής θέρμανσης - ρυθμίσεις προθέρμανσης - εφαρμογή βαλβίδων - αυτόματη εναλλαγή δισωλήνιου). - Στάνταρ ασύρματο τηλεχειριστήριο - Επίτοιχο χειριστήριο με πλήρη χρονοδιακόπτη εβδομάδας και προαιρετικά οθόνη με οπίσθιο φωτισμό σε πολλά χρώματα. Πλαστικό κέλυφος ABS με στάνταρ καλώδιο σύνδεσης 5m. - Πλήρης δυνατότητα λειτουργίας master-slave (1-32 μονάδες). Ρύθμιση διευθύνσεων με μικροδιακόπτη, με γενική λειτουργία ελέγχου και δυνατότητα αναγνώρισης σφάλματος slave. - Καταγραφικό δεδομένων με προαιρετική δυνατότητα λειτουργίας MODBUS. Διατίθεται λογισμικό κεντρικού ελέγχου από τοπικό υπολογιστή PC, με μέχρι 2048 ανεξάρτητα διευθυνσιοδοτούμενες μονάδες από κοινό σημείο ελέγχου (PC) Άλλα παρελκόμενα Προαιρετικά φίλτρα - Πλαίσιο αλουμινίου πάχους 8mm και σήτα με φίλτρο nylon -Πλαίσιο αλουμινίου πάχους 18mm και σήτα με φίλτρο nylon Λύσεις θερμοστατικού ελέγχου - Πλήρης σειρά μηχανικών και ψηφιακών θερμοστατικών ελεγκτών - Δεν απαιτείται πλακέτα ενσωματωμένη στο μηχάνημα - Αυτόματη εναλλαγή, εξωτερική επαφή παραθύρου, τηλε - επαφή αέρα / σωλήνα, και διαθέσιμα μοντέλα με επικοινωνία MODBUS 2 κατευθύνσεων - Διατίθενται μοντέλα με προαιρετικό ασύρματο τηλεχειριστήριο - Δυνατότητα επιλογής από πολλές διαμορφώσεις (δισωλήνιου/τετρασωλήνιου - DA/DB) επί τόπου ή στο σημείο διανομής - Για περισσότερες λεπτομέρειες βλ. Θερμοστατικοί ελεγκτές FCU 2009 Μηχανισμός μεταγωγής 4x2 σωλήνων - Ο μηχανισμός 4x2 μπορεί να χρησιμοποιηθεί για την παροχή δυνατότητας λειτουργίας τετρασωλήνιου σε FCU με μία σερπαντίνα - Η απόδοση ψύξης/θέρμανσης στο τετρασωλήνιο είναι ίδια με ισοδύναμο δισωλήνιο μοντέλο ψύξης/θέρμανσης - Δυνατότητα Plug-and-play για εύκολη εγκατάσταση, επί τόπου ή στο σημείο διανομής - Κάνει περιττή την ύπαρξη στοκ τετρασωλήνιων - Ειδικής ευρεσιτεχνίας (εκκρεμεί αναγνώριση) Ηλεκτρικός θερμαντήρας - Ηλεκτρικός θερμαντήρας με απόδοση 1,0kW έως 6,0 kw (ανάλογα με το μέγεθος της μονάδας) - Μονάδα ηλεκτρικού θερμαντήρα, διαθέσιμη για εγκατάσταση στο σημείο του έργου ή για παρακαταθήκη - Λειτουργία ηλεκτρικού θερμαντήρα (για ενίσχυση ή σαν κύρια πηγή θερμότητας) κατ επιλογή στο χώρος εγκατάστασης ή στο σημείο διανομής χρησιμοποιώντας μικροδιακόπτη και jumper που υπάρχει στην ενσωματωμένη πλακέτα - Προστασία 2 σταδίων (θερμοστάτης και θερμική ασφάλεια) 41
