1 Toyotomi TTY series DC Inverter Multi VRF Σεπτέμβριος 2010

2

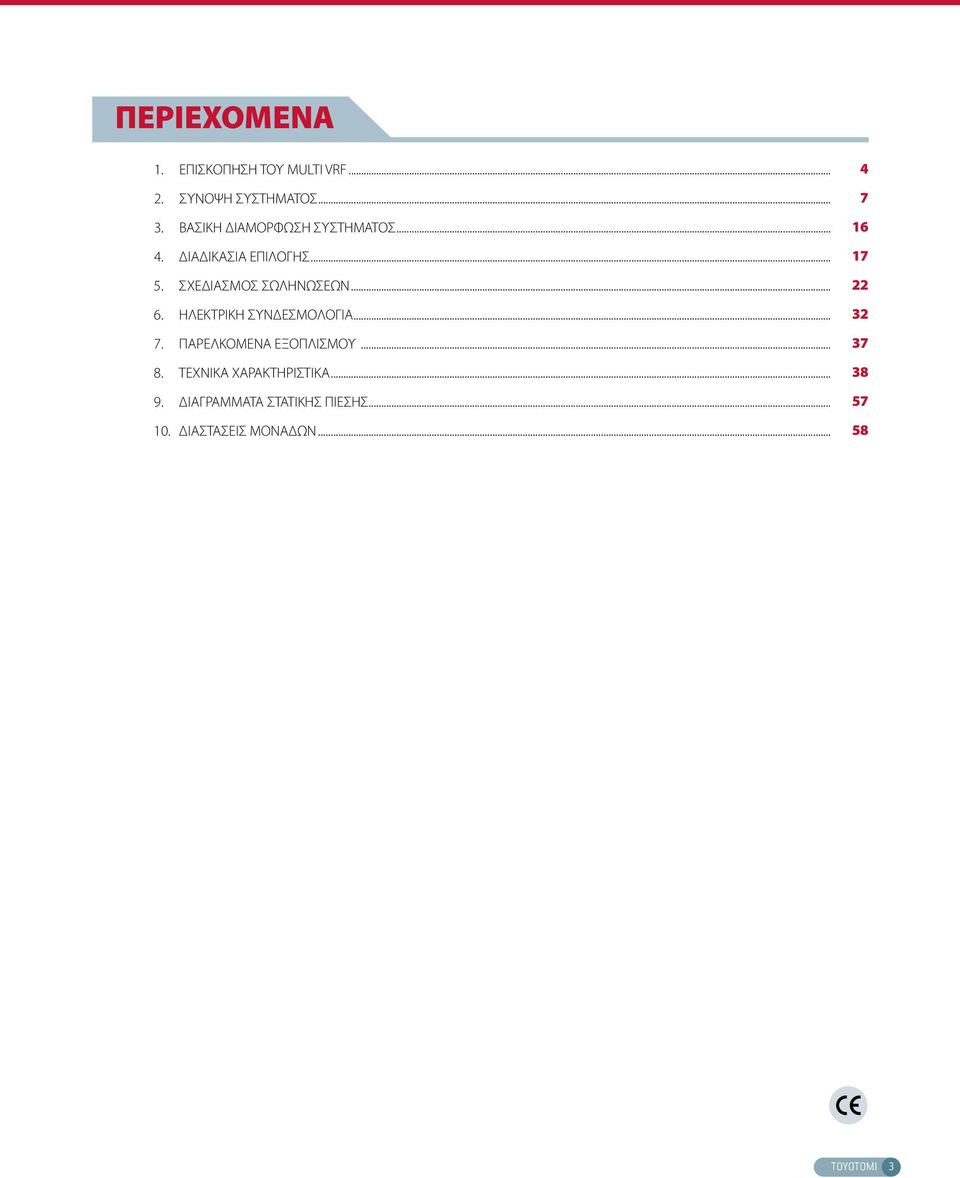

3 TTY DC Inverter Multi VRF ΠΕΡΙΕΧΟΜΕΝΑ 1. ΕΠΙΣΚΟΠΗΣΗ ΤΟΥ MULTI VRF ΣΥΝΟΨΗ ΣΥΣΤΗΜΑΤΟΣ ΒΑΣΙΚΗ ΔΙΑΜΟΡΦΩΣΗ ΣΥΣΤΗΜΑΤΟΣ ΔΙΑΔΙΚΑΣΙΑ ΕΠΙΛΟΓΗΣ ΣΧΕΔΙΑΣΜΟΣ ΣΩΛΗΝΩΣΕΩΝ ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΜΟΛΟΓΙΑ ΠΑΡΕΛΚΟΜΕΝΑ ΕΞΟΠΛΙΣΜΟΥ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΙΑΓΡΑΜΜΑΤΑ ΣΤΑΤΙΚΗΣ ΠΙΕΣΗΣ ΔΙΑΣΤΑΣΕΙΣ ΜΟΝΑΔΩΝ Toyotomi 3

4 1 ΕΠΙΣΚΟΠΗΣΗ ΤΟΥ MULTI VRF Διαδρομές σωληνώσεων ελάχιστου μήκους μέσω διακλαδωτήρων (joints) Ο συνδυασμός των σωληνώσεων με διακλαδωτήρες (joints) παρουσιάζει εξαιρετική ευελιξία. Αυτό το γεγονός εξασφαλίζει το σχεδιασμό των ελάχιστων δυνατών διαδρομών σωληνώσεων μειώνοντας έτσι το χρόνο και το κόστος τοποθέτησης. Εξωτερική μονάδα Σημείο διακλάδωσης Εσωτερική μονάδα Καλωδίωση Το σύστημα μετάδοσης με δίκλωνο καλώδιο καθιστά δυνατή τη σύνδεση πολλών εσωτερικών μονάδων με μία εξωτερική μονάδα χρησιμοποιώντας ένα δίκλωνο καλώδιο και απλοποιώντας έτσι τη διαδικασία της τοποθέτησης των καλωδίων. Ηλεκτρική τροφοδοσία Ηλεκτρική τροφοδοσία Σύστημα μετάδοσης επικοινωνίας Επιτρεπτό μήκος σωληνώσεων: Ισοδύναμο μήκος 175m Εξωτερική μονάδα Σχεδιασμός για μεγάλη υψομετρική διαφορά Υψομετρική διαφορά μεταξύ εσωτερικής μονάδας και εξωτερικής μονάδας: 50m Η υψομετρική διαφορά των 15m μεταξύ εσωτερικών μονάδων είναι η μεγαλύτερη στη βιομηχανία. Αυτό το γεγονός παρέχει μεγαλύτερη ευελιξία ως προς τη θέση του συστήματος. 1ος κλάδος Υψομετρική διαφορά μεταξύ εσωτερικών μονάδων: 15m Η δυνατότητα για ισοδύναμο μήκος σωληνώσεων 125 m και υψομετρική διαφορά 50m παρέχεται με τη μονάδα κάτω από 60KW και η δυνατότητα για 175m και 50m αντίστοιχα παρέχεται με τη μονάδα πάνω από τα 60kW. Από το πρώτο σημείο διακλάδωσης έως την πιο απομακρυσμένη μονάδα: 40m 4 Toyotomi

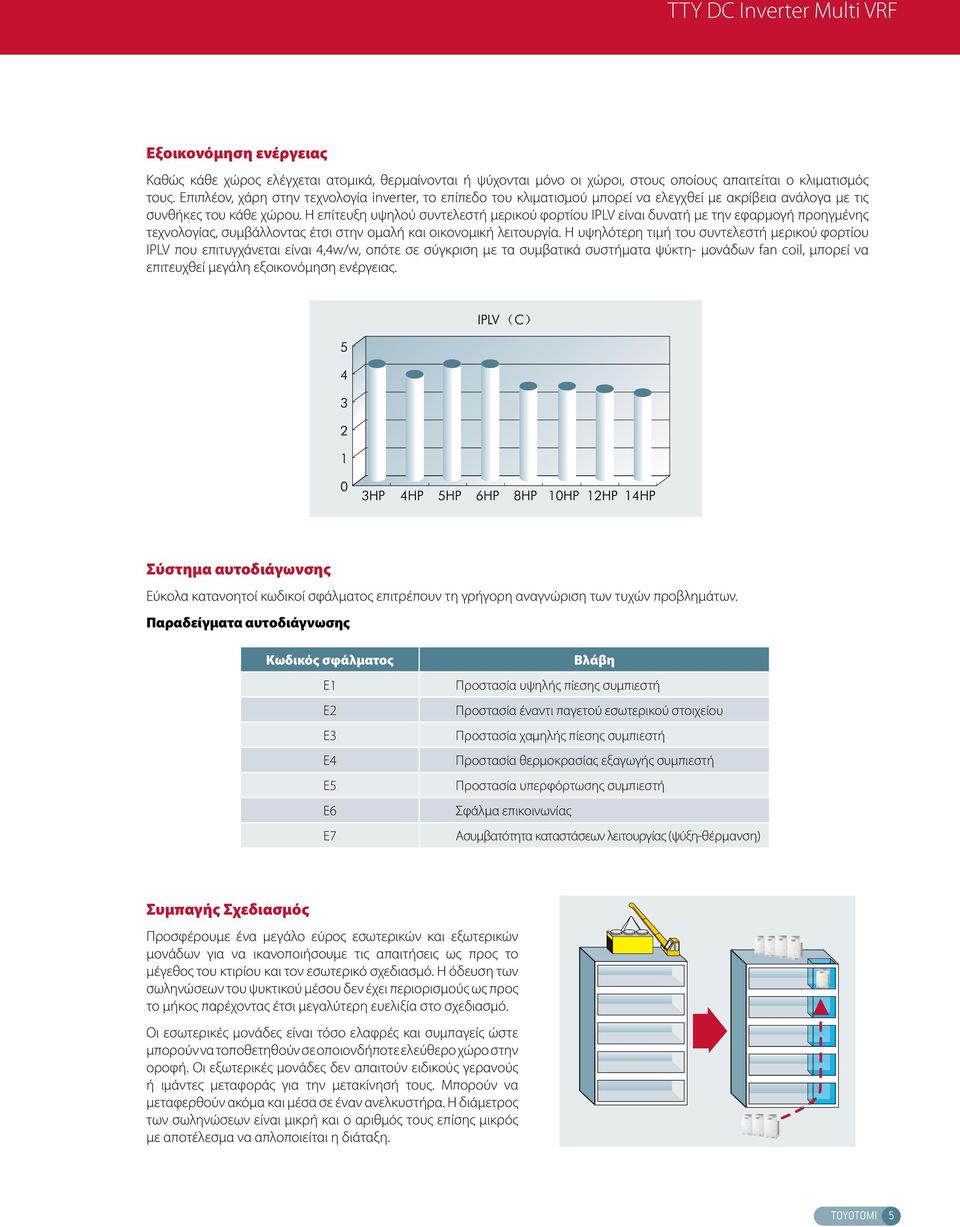

5 TTY DC Inverter Multi VRF Εξοικονόμηση ενέργειας Καθώς κάθε χώρος ελέγχεται ατομικά, θερμαίνονται ή ψύχονται μόνο οι χώροι, στους οποίους απαιτείται ο κλιματισμός τους. Επιπλέον, χάρη στην τεχνολογία inverter, το επίπεδο του κλιματισμού μπορεί να ελεγχθεί με ακρίβεια ανάλογα με τις συνθήκες του κάθε χώρου. Η επίτευξη υψηλού συντελεστή μερικού φορτίου IPLV είναι δυνατή με την εφαρμογή προηγμένης τεχνολογίας, συμβάλλοντας έτσι στην ομαλή και οικονομική λειτουργία. Η υψηλότερη τιμή του συντελεστή μερικού φορτίου IPLV που επιτυγχάνεται είναι 4,4w/w, οπότε σε σύγκριση με τα συμβατικά συστήματα ψύκτη- μονάδων fan coil, μπορεί να επιτευχθεί μεγάλη εξοικονόμηση ενέργειας. Σύστημα αυτοδιάγωνσης Εύκολα κατανοητοί κωδικοί σφάλματος επιτρέπουν τη γρήγορη αναγνώριση των τυχών προβλημάτων. Παραδείγματα αυτοδιάγνωσης Κωδικός σφάλματος E1 E2 E3 E4 E5 E6 E7 Βλάβη Προστασία υψηλής πίεσης συμπιεστή Προστασία έναντι παγετού εσωτερικού στοιχείου Προστασία χαμηλής πίεσης συμπιεστή Προστασία θερμοκρασίας εξαγωγής συμπιεστή Προστασία υπερφόρτωσης συμπιεστή Σφάλμα επικοινωνίας Ασυμβατότητα καταστάσεων λειτουργίας (ψύξη-θέρμανση) Συμπαγής Σχεδιασμός Προσφέρουμε ένα μεγάλο εύρος εσωτερικών και εξωτερικών μονάδων για να ικανοποιήσουμε τις απαιτήσεις ως προς το μέγεθος του κτιρίου και τον εσωτερικό σχεδιασμό. Η όδευση των σωληνώσεων του ψυκτικού μέσου δεν έχει περιορισμούς ως προς το μήκος παρέχοντας έτσι μεγαλύτερη ευελιξία στο σχεδιασμό. Οι εσωτερικές μονάδες είναι τόσο ελαφρές και συμπαγείς ώστε μπορούν να τοποθετηθούν σε οποιονδήποτε ελεύθερο χώρο στην οροφή. Οι εξωτερικές μονάδες δεν απαιτούν ειδικούς γερανούς ή ιμάντες μεταφοράς για την μετακίνησή τους. Μπορούν να μεταφερθούν ακόμα και μέσα σε έναν ανελκυστήρα. Η διάμετρος των σωληνώσεων είναι μικρή και ο αριθμός τους επίσης μικρός με αποτέλεσμα να απλοποιείται η διάταξη. Toyotomi 5

6 Αν είναι απαραίτητο, η εγκατάσταση μπορεί να εκτελεστεί ανά όροφο. Οι εγκαταστάτες δεν απαιτείται να περιμένουν έως ότου όλο το σύστημα εγκατασταθεί στο κτίριο για να δοκιμάσουν το σύστημα σε κάθε τμήμα. Έξυπνος έλεγχος απόδοσης Τα έξυπνα συστήματα ελέγχου και οι βαλβίδες αναλογικής δράσης TOYOTOMI TTY έχουν τη δυνατότητα να παράσχουν την απαιτούμενη ισχύ ανάλογα με τη διακύμανση του φορτίου από 10% έως 130%. Τα έξυπνα συστήματα ελέγχου και οι βαλβίδες αναλογικής δράσης μειώνουν ή αυξάνουν την ψυκτική ισχύ, με αποτέλεσμα η υγρασία και η θερμοκρασία να διατηρούνται εντός της περιοχής των συνθηκών άνεσης. Οι ηλεκτρονικές εκτονωτικές βαλβίδες αποκρίνονται στις αλλαγές φορτίου των εσωτερικών μονάδων και ελέγχουν συνεχώς την παροχή του ψυκτικού μέσου. Κατά αυτό τον τρόπο, με το σύστημα TTY, μπορούμε να επιτύχουμε σχεδόν σταθερή θερμοκρασία χώρου χωρίς τις συνήθεις θερμοκρασιακές μεταβολές που συμβαίνουν με ένα συμβατικό σύστημα ON/OFF. Τα εξαιρετικά προηγμένα συστήματα ελέγχου με έλεγχο PID διατηρούν τη θερμοκρασία σταθερή εντός του χώρου. (Ψύξη) Θερμοκρασία αέρα αναρρόφησης Χρόνος Σύστημα TTY (Συστήματα ελέγχου PID) Κλιματιστικό με έλεγχο ON/OFF (2,5HP) Κεντρικός έλεγχος Διατίθεται κεντρικός έλεγχος (με χρονοδιακόπτη εβδομαδιαίου προγραμματισμού) Διατίθεται λειτουργία παρακολούθησης συστήματος (PC software) Ατομικό τηλεχειριστήριο και ενσύρματο χειριστήριο εσωτερικών μονάδων Ενσύρματο χειριστήριο. 6 Toyotomi

7 TTY DC Inverter Multi VRF 2 ΣΥΝΟΨΗ ΣΥΣΤΗΜΑΤΟΣ 2.1 Εξωτερικές μονάδες Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-100W Ψυκτική ισχύς (Kw) 10.0 Θερμική ισχύς (Kw) 11.0 Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-120W Ψυκτική ισχύς (Κw) 12.0 Θερμική ισχύς (Κw) 14.0 Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-140W Ψυκτική ισχύς (Κw) 14.0 Θερμική ισχύς (Κw) 15.4 Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-160W Ψυκτική ισχύς (Κw) 16.0 Θερμική ισχύς (Κw) 17.6 Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-225W Ψυκτική ισχύς (Κw) 22.4 Θερμική ισχύς (Κw) 25.0 Toyotomi 7

8 Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-280W Ψυκτική ισχύς (Kw) 28.0 Θερμική ισχύς (Kw) 31.5 Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-335W Ψυκτική ισχύς (Kw) 33.5 Θερμική ισχύς (Kw) 37.5 Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-400W Ψυκτική ισχύς (Kw) 40.0 Θερμική ισχύς (Kw) 45.0 Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-450W Ψυκτική ισχύς (Kw) 45.0 Θερμική ισχύς (Kw) 50.0 Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-504W Ψυκτική ισχύς (Kw) 50.4 Θερμική ισχύς (Kw) 56.5 Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-560W Ψυκτική ισχύς (Kw) 56.0 Θερμική ισχύς (Kw) 63.0 Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-615W Ψυκτική ισχύς (Kw) 61.5 Θερμική ισχύς (Kw) Toyotomi

9 TTY DC Inverter Multi VRF Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-680W Ψυκτική ισχύς (Kw) 68.0 Θερμική ισχύς (Kw) 76.5 Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-730W Ψυκτική ισχύς (Kw) 73.0 Θερμική ισχύς (Kw) 81.5 Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-785W Ψυκτική ισχύς (Kw) 80.0 Θερμική ισχύς (Kw) 90.0 Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-850W Ψυκτική ισχύς (Kw) 85.0 Θερμική ισχύς (Kw) 95.0 Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-900W Ψυκτική ισχύς (Kw) 90.0 Θερμική ισχύς (Kw) Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-950W Ψυκτική ισχύς (Kw) 96.0 Θερμική ισχύς (Kw) Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-1008W Ψυκτική ισχύς (Kw) Θερμική ισχύς (Kw) Toyotomi 9

10 Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-1065W Ψυκτική ισχύς (Kw) Θερμική ισχύς (Kw) Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-1130W Ψυκτική ισχύς (Kw) Θερμική ισχύς (Kw) Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-1180W Ψυκτική ισχύς (Kw) Θερμική ισχύς (Kw) Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-1235W Ψυκτική ισχύς (Kw) Θερμική ισχύς (Kw) Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-1300W Ψυκτική ισχύς (Kw) Θερμική ισχύς (Kw) Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-1350W Ψυκτική ισχύς (Kw) Θερμική ισχύς (Kw) Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-1405W Ψυκτική ισχύς (Kw) Θερμική ισχύς (Kw) Toyotomi

11 TTY DC Inverter Multi VRF Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-1456W Ψυκτική ισχύς (Kw) Θερμική ισχύς (Kw) Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-1512W Ψυκτική ισχύς (Kw) Θερμική ισχύς (Kw) Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-1570W Ψυκτική ισχύς (Kw) Θερμική ισχύς (Kw) Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-1650W Ψυκτική ισχύς (Kw) Θερμική ισχύς (Kw) Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-1700W Ψυκτική ισχύς (Kw) Θερμική ισχύς (Kw) Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-1750W Ψυκτική ισχύς (Kw) Θερμική ισχύς (Kw) Εξωτερική μονάδα D.C. Inverter Φωτογραφία TTY-1800W Ψυκτική ισχύς (Kw) Θερμική ισχύς (Kw) Toyotomi 11

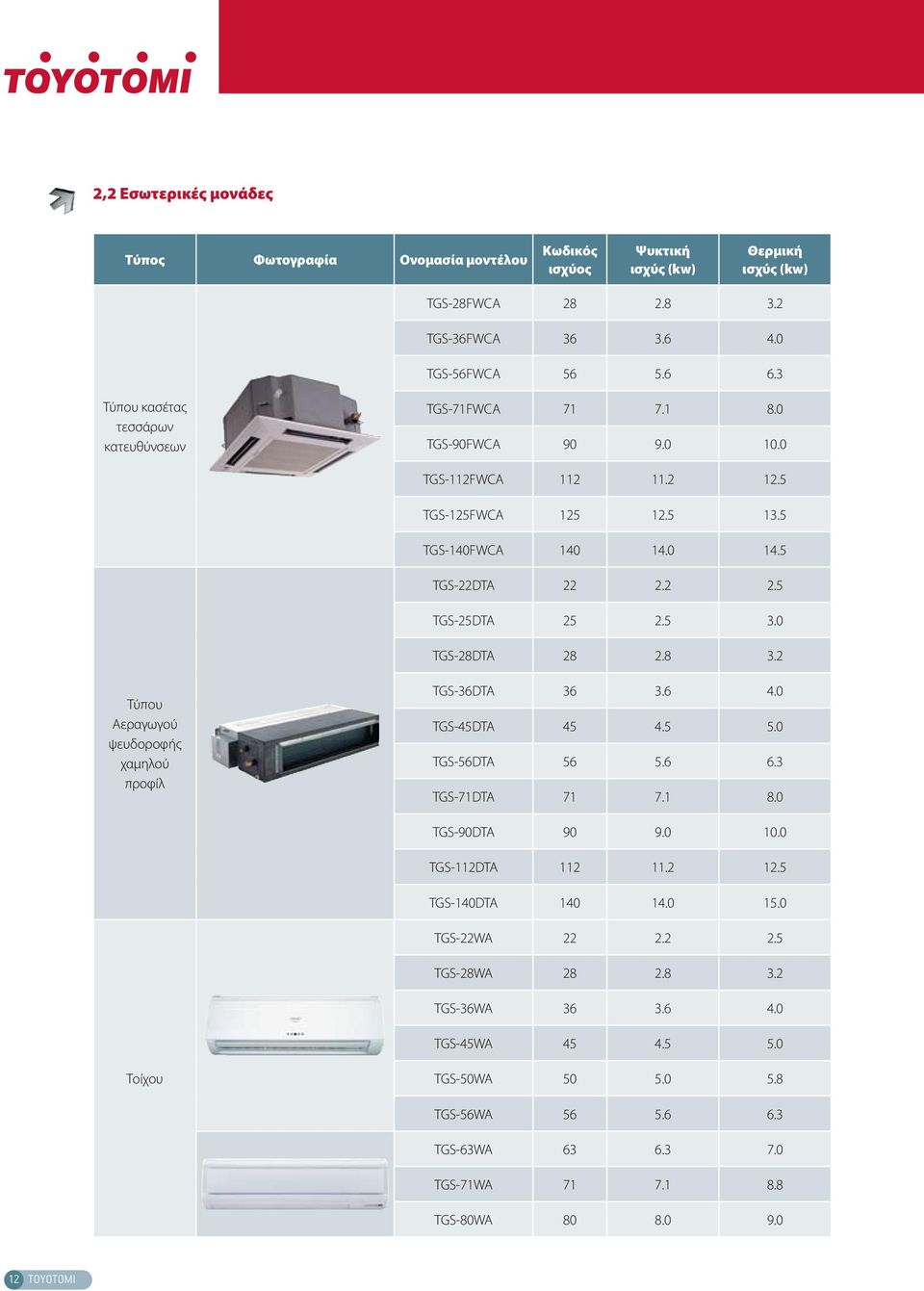

12 2,2 Εσωτερικές μονάδες Τύπος Φωτογραφία Ονομασία μοντέλου Κωδικός ισχύος Ψυκτική ισχύς (kw) Θερμική ισχύς (kw) TGS-28FWCA TGS-36FWCA TGS-56FWCA Τύπου κασέτας τεσσάρων κατευθύνσεων TGS-71FWCA TGS-90FWCA TGS-112FWCA TGS-125FWCA TGS-140FWCA TGS-22DTA TGS-25DTA TGS-28DTA Τύπου Αεραγωγού ψευδοροφής χαμηλού προφίλ TGS-36DTA TGS-45DTA TGS-56DTA TGS-71DTA TGS-90DTA TGS-112DTA TGS-140DTA TGS-22WA TGS-28WA TGS-36WA TGS-45WA Τοίχου TGS-50WA TGS-56WA TGS-63WA TGS-71WA TGS-80WA Toyotomi

13 TTY DC Inverter Multi VRF Τύπος Φωτογραφία Ονομασία μοντέλου Κωδικός ισχύος Ψυκτική ισχύς (kw) Θερμική ισχύς (kw) TGS-28CFTA TGS-36CFTA Δαπέδου /Οροφής TGS-50CFTA TGS-71CFTA TGS-90CFTA TGS-112CFTA TGS-125CFTA Τύπος μετατροπής: 1Κw=3412Btu/h Toyotomi 13

14 2,3 Χειριστήρια Ονομασία Ονομασία μοντέλου TGS601151F Ενσύρματο χειριστήριο TGS60351F TGS63151F TGS63351F Τηλεχειριστήριο Y512A1 Φωτογραφία Εφαρμογή Λειτουργία Ενσύρµατο χειριστήριο Τηλεχειριστήριο Ενεργοποίηση / Απενεργοποίηση Αλλαγή κατάστασης λειτουργίας Ρύθμιση θερμοκρασίας Αλλαγή ροής αέρα Ρύθμιση χρονοδιακόπτη Λειτουργία αυτοδιάγνωσης βλαβών Εμφάνιση κωδικών σφάλματος Διατίθεται η δυνατότητα ελέγχου μέσω 2 τηλεχειριστηρίων. Δύο τηλεχειριστήρια μπορούν να συνδεθούν σε μία εσωτερική μονάδα. Ενεργοποίηση / Απενεργοποίηση Αλλαγή κατάστασης λειτουργίας Ρύθμιση θερμοκρασίας Αλλαγή ροής αέρα Ρύθμιση χρονοδιακόπτη Τηλεχειριστήριο 14 Toyotomi

15 TTY DC Inverter Multi VRF Ονομασία Κεντρικό ενσύρματο χειριστήριο περιοχής Κεντρικό χειριστήριο Ονομασία μοντέλου TGSA011 (MC207006) TGS7011 (MC207004) Φωτογραφία Εφαρμογή Λειτουργία Το χειριστήριο περιοχής έχει δύο λειτουργίες: Χειριστήριο παρακολούθησης περιοχής 1. Χειριστήριο παρακολούθησης περιοχής Εξατομικευμένος έλεγχος έως 16 εσωτερικών μονάδων. Κεντρικός έλεγχος έως 16 εσωτερικών μονάδων Κάθε εξωτερική μονάδα μπορεί να συνδεθεί μόνο με ένα χειριστήριο παρακολούθησης περιοχής. Κατάσταση λειτουργίας δύο εσωτερικών μονάδων Κατάσταση λειτουργίας εξατομικευμένου ελέγχου Κατάσταση λειτουργίας κεντρικού ελέγχου Ενσύρματο χειριστήριο περιοχής 2. Ενσύρματο χειριστήριο περιοχής Μπορεί να αντικαταστήσει τα επιλεγμένα ενσύρματα χειριστήρια από 1-16 για να εκτελέσει ενιαία ρύθμιση ή ενιαίο έλεγχο των εσωτερικών μονάδων. Κεντρικό χειριστήριο (Η µέγιστη τιµή του Ν είναι 64) Μονάδα επικοινωνίας 1 Εσωτερικό χειριστήριο Μονάδα επικοινωνίας Ν Εσωτερικό χειριστήριο Εξωτερική µονάδα Εξωτερική µονάδα Εξατομικευμένος έλεγχος έως 1024 εσωτερικών μονάδων. Μπορούν να συνδεθούν έως 64 εξωτερικές μονάδες. Μπορεί να επιλεγεί ρύθμιση κεντρικού ελέγχου 4 τύπων για να εμποδιστεί η εξατομικευμένη λειτουργία μέσω τηλεχειριστηρίου. Τρεις καταστάσεις λειτουργίας ελέγχου: Λειτουργία εξατομικευμένου ελέγχου Λειτουργία κεντρικού ελέγχου Λειτουργία ελέγχου επιλογής Δυνατότητα χρονικού προγραμματισμού κάθε εσωτερικής μονάδας έως 3 χρονικά διαστήματα ανά ημέρα, 7 ήμερες της εβδομάδας. Toyotomi 15

16 3 ΒΑΣΙΚΗ ΔΙΑΜΟΡΦΩΣΗ ΣΥΣΤΗΜΑΤΟΣ Επεξήγηση συστήματος Εξωτερική μονάδα εξωτερικής μονάδας: TTY-160W Κωδικός ισχύος πάνω από τον κλάδο (22+22=44) 9 εσωτερικές μονάδες Επιτρεπτός κωδικός ισχύος των εσωτερικών μονάδων: Ελάχ.: 8,0 Μέγ.: 21.6 Εσωτερική μονάδα Κωδικός ισχύος Κωδικός ισχύος Σύνολο 216 Συνολικός αριθμός μονάδων 9 Ενσύρματο χειριστήριο Επεξήγηση συστήματος εξωτερικής μονάδας: TTY-400W Εξωτερική μονάδα Κωδικός ισχύος πάνω από τον κλάδο ( =93) 16 εσωτερικές μονάδες Επιτρεπτός κωδικός ισχύος των εσωτερικών μονάδων Ελάχ.: 20,0 Μέγ.: 54.0 Εσωτερική μονάδα Κωδικός ισχύος Κωδικός ισχύος Σύνολο 540 Συνολικός αριθμός μονάδων 16 Ενσύρματο χειριστήριο 16 Toyotomi

17 TTY DC Inverter Multi VRF 4 ΔΙΑΔΙΚΑΣΙΑ ΕΠΙΛΟΓΗΣ 4.1 Διάγραμμα ροής για την επιλογή 1.Καθορισμός του φορτίου κλιματισμού των εσωτερικών χώρων 2. Προκαταρκτική επιλογή των εσωτερικών μονάδων 3. Προκαταρκτική επιλογή της εξωτερικής μονάδας με τις εσωτερικές μονάδες 4. Διόρθωση ισχύος για το μήκος σωληνώσεων/υψομετρική διαφορά μεταξύ εσωτερικών και εξωτερικών μονάδων 5. Διόρθωση ισχύος βάσει της εσωτερικής και της εξωτερικής θερμοκρασίας 6. Επαλήθευση της προκαταρκτικής επιλογής των εσωτερικών μονάδων 7. Επιβεβαίωση της επιλογής για τις εσωτερικές και τις εξωτερικές μονάδες ΌΧΙ ΤΕΛΟΣ 4.2 Προϋποθέσεις συνδυασμού για τις εσωτερικές και την εξωτερική μονάδα (1) Ο κωδικός ισχύος των εσωτερικών μονάδων = ονομαστική ψυκτική ισχύς (W) (2) Για την εξωτερική μονάδα, καθορίζονται ο μέγιστος αριθμός σύνδεσης εσωτερικών μονάδων και ο κωδικός συνολικής ισχύος των εσωτερικών μονάδων. Κωδικός ισχύος της εξωτερικής μονάδας Μέγ. Αρ. εσωτερικών μονάδων Κωδικός συνολικής ισχύος εσωτερικών μονάδων TTY-100W έως 135 TTY-120W έως 162 TTY-140W έως 188 TTY-160W έως 216 TTY-225W έως 308 TTY-280W έως 380 TTY-335W έως 454 TTY-400W έως 540 TTY-450W έως 607 TTY-504W έως 680 TTY-560W έως 756 Toyotomi 17

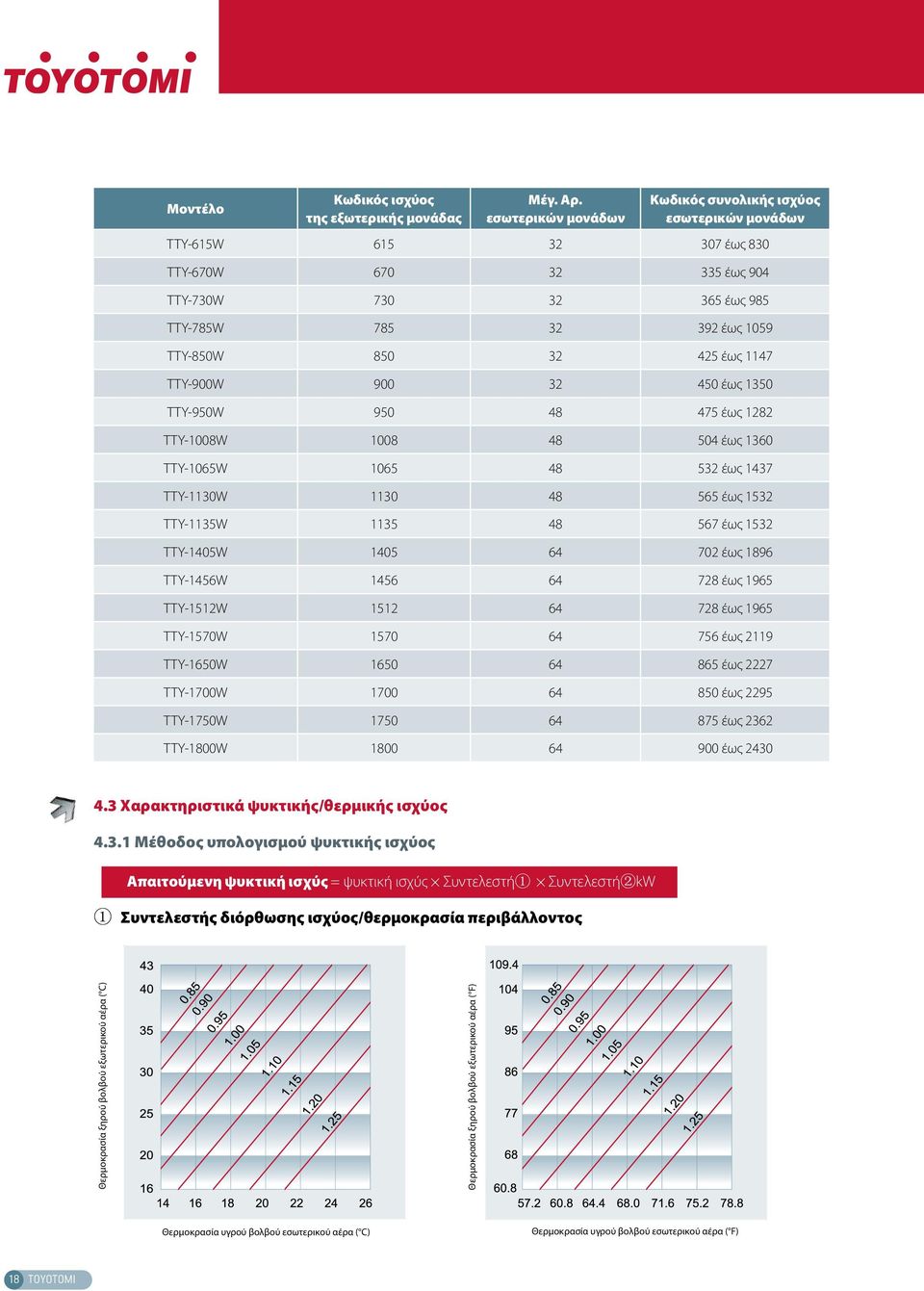

18 Κωδικός ισχύος της εξωτερικής μονάδας Μέγ. Αρ. εσωτερικών μονάδων Κωδικός συνολικής ισχύος εσωτερικών μονάδων TTY-615W έως 830 TTY-670W έως 904 TTY-730W έως 985 TTY-785W έως 1059 TTY-850W έως 1147 TTY-900W έως 1350 TTY-950W έως 1282 TTY-1008W έως 1360 TTY-1065W έως 1437 TTY-1130W έως 1532 TTY-1135W έως 1532 TTY-1405W έως 1896 TTY-1456W έως 1965 TTY-1512W έως 1965 TTY-1570W έως 2119 TTY-1650W έως 2227 TTY-1700W έως 2295 TTY-1750W έως 2362 TTY-1800W έως Χαρακτηριστικά ψυκτικής/θερμικής ισχύος Μέθοδος υπολογισμού ψυκτικής ισχύος Απαιτούμενη ψυκτική ισχύς = ψυκτική ισχύς Συντελεστή1 Συντελεστή2kW 1 Συντελεστής διόρθωσης ισχύος/θερμοκρασία περιβάλλοντος Θερμοκρασία ξηρού βολβού εξωτερικού αέρα ( C) Θερμοκρασία ξηρού βολβού εξωτερικού αέρα ( F) Θερμοκρασία υγρού βολβού εσωτερικού αέρα ( C) Θερμοκρασία υγρού βολβού εσωτερικού αέρα ( F) 18 Toyotomi

19 TTY DC Inverter Multi VRF 2 Συντελεστής διόρθωσης / Μήκος σωλήνων και υψομετρική διαφορά μεταξύ εσωτερικών και εξωτερικών μονάδων Hp: Υψομετρική διαφορά μεταξύ εσωτερικών και εξωτερικών μονάδων (Η εξωτερική μονάδα βρίσκεται σε υψηλότερη θέση) Hm: Υψομετρική διαφορά μεταξύ εσωτερικών και εξωτερικών μονάδων (Η εξωτερική μονάδα βρίσκεται σε χαμηλότερη θέση) L: Ισοδύναμο μήκος σωλήνων TTY-100W, TTY-120W, TTY-140W, TTY-160W TTY-224W, ~ TTY-1800W Μέθοδος υπολογισμού θερμικής ισχύος Απαιτούμενη ψυκτική ισχύς = θερμική ισχύς Συντελεστή1 Συντελεστή2kW 1 Συντελεστής διόρθωσης ισχύος / θερμοκρασία περιβάλλοντος Θερμοκρασία ξηρού βολβού εξωτερικού αέρα ( C) Θερμοκρασία ξηρού βολβού εξωτερικού αέρα ( F) Θερμοκρασία υγρού βολβού εσωτερικού αέρα ( C) Θερμοκρασία υγρού βολβού εσωτερικού αέρα ( F) 1 Συντελεστής διόρθωσης /Μήκος σωλήνων σύνδεσης μεταξύ εσωτερικών και εξωτερικών μονάδων Hp: Υψομετρική διαφορά μεταξύ εσωτερικών και εξωτερικών μονάδων (Η εξωτερική μονάδα βρίσκεται σε υψηλότερη θέση) Hm: Υψομετρική διαφορά μεταξύ εσωτερικών και εξωτερικών μονάδων (Η εξωτερική μονάδα βρίσκεται σε χαμηλότερη θέση) L: Ισοδύναμο μήκος σωλήνων Toyotomi 19

20 4.3.3 Υπολογισμός ισχύος για κάθε εσωτερική μονάδα Ισχύς για κάθε εσωτερική μονάδα Ισχύς της εξωτερικής μονάδας μετά τη διόρθωση Απαιτούμενη ισχύς εσωτερικής μονάδας Συνολική τιμή ισχύος τυπικής εσωτερικής μονάδας Θερμοκρασιακό εύρος λειτουργίας Κατάσταση λειτουργίας Εύρος εξωτερικής θερμοκρασίας C ( F) Ψύξη Θέρμανση 4.4 Παράδειγμα επιλογής εξοπλισμού Επισκόπηση μοντέλου κτιρίου Εξωτερική όψη Διαμόρφωση ορόφου Χαλύβδινος σκελετός, κτίριο οπλισμένου σκυροδέματος, δέκα μέτρα πάνω από το έδαφος. Επιφάνεια διαμερίσματος : 72m 2 η εξωτερική μονάδα τοποθετείται στη βεράντα Μη κλιματιζόμενη ζώνη Παραδοχές μελέτης για εσωτερικό χώρο Ψύξη: 27.0 (80.6 )/19.0 (66.2 ) ΞΒ/ΥΒ Παραδοχές μελέτης για περιβάλλον Ψύξη: 35 (95 )ΞΒ (Τυπική συνθήκη) 20 Toyotomi

21 TTY DC Inverter Multi VRF Κριτήρια επιλογής για κάθε διαμέρισμα Η ισχύς της εξωτερικής μονάδας αντιστοιχεί ακριβώς στη συνολική ισχύ των εσωτερικών μονάδων. Συνολική ισχύς εσωτερικών μονάδων σε HP = Ισχύς εξωτερικής μονάδας σε HP Εσωτερικές μονάδες : 1,5HP + 1HP + 2HP = 4,5HP Εξωτερική μονάδα : 5HP (Ίση ισχύς) Διαδικασία και αποτέλεσμα επιλογής εξοπλισμού α. Διαδικασία επιλογής εξοπλισμού 1 Υπολογίστε τα ψυκτικά φορτία για κάθε χώρο. 2 Επιλέξτε μία εσωτερική μονάδα που να αντιστοιχεί στο ψυκτικό φορτίο για κάθε χώρο. 3 Επιλέξτε μία δοκιμαστική εξωτερική μονάδα που να αντιστοιχεί στις εσωτερικές μονάδες. Εκτελέστε διόρθωση ισχύος βάσει του μήκους των σωλήνων, της υψομετρικής διαφοράς του συστήματος, της εσωτερικής θερμοκρασίας ρύθμισης, της εξωτερικής θερμοκρασίας. Στη συνέχεια βεβαιωθείτε ότι η διορθωμένη ψυκτική ισχύς του συστήματος ικανοποιεί το ψυκτικό φορτίο. β. Επιλογή εξοπλισμού και έλεγχος ισχύος Όροφος 5F Φορτίο κλιματισμού Αρ. χώρου Εσωτερικό ψυκτικό φορτίο (kw) Εσωτερική μονάδα TGS-90DTA TGS-71DTA TGS-50DTA Επιλογή εξοπλισμού Εξωτερική μονάδα Ισχύς Ισχύς Ψύξη Θέρμανση Ψύξη Θέρμανση TTY-225W Τύπος μετατροπής: 1kW=3412Btu/h Όροφος 5F Αρ. χώρου 1 Μήκος σωληνώσεων Διόρθωση ισχύος Έλεγχος ισχύος μετά τη διόρθωση Ισοδύναμο μήκος (m) Υψομετρική διαφορά σωληνώσεων (m) Διόρθωση x διόρθωση θερμοκρασίας Ισχύς Ισχύς (kw) Ψύξη Θέρμανση Ψύξη Θέρμανση Αξιολόγηση αποδεκτό γ. Σχεδιάγραμμα Τύπος μετατροπής: 1Κw=3412Btu/h Εσωτερικές μονάδες Εξωτερική μονάδα Toyotomi 21

22 5 ΣΧΕΔΙΑΣΜΟΣ ΣΩΛΗΝΩΣΕΩΝ 5.1 Προειδοποίηση για τη διαρροή ψυκτικού μέσου Ο χώρος, εντός του οποίου θα εγκατασταθεί το κλιματιστικό, απαιτεί κατάλληλη μελέτη ώστε σε περίπτωση διαρροής του αερίου ψυκτικού μέσου, η συγκέντρωσή του να μην υπερβεί ένα καθορισμένο όριο. Το ψυκτικό μέσο R410A το οποίο χρησιμοποιείται στο συγκεκριμένο σύστημα κλιματισμού είναι ασφαλές, χωρίς την τοξικότητα ή την συμπλεκτικότητα της αμμωνίας. Ωστόσο, καθώς αυτό περιέχει περισσότερα στοιχεία εκτός από αέρα, υφίσταται κίνδυνος ασφυξίας σε περίπτωση υπερβολικής αύξησης της συγκέντρωσής του. Η πιθανότητα ασφυξίας από διαρροή του R410A είναι σχεδόν ανύπαρκτη. Με την πρόσφατη αύξηση του αριθμού των κτιρίων υψηλής συγκέντρωσης, η εγκατάσταση των συστημάτων κλιματισμού πολλών εσωτερικών μονάδων αυξάνεται λόγω της ανάγκης για αποδοτική χρήση της επιφάνειας των ορόφων, εξατομικευμένο έλεγχο, διατήρηση ενέργειας μέσω περιορισμού της θερμότητας και μεταφοράς ισχύος, κλπ. Το πιο σημαντικό στοιχείο είναι ότι το σύστημα κλιματισμού πολλών εσωτερικών μονάδων είναι ικανό να αναπληρώσει μία μεγάλη ποσότητα ψυκτικού μέσου σε σύγκριση με τα συμβατικά μεμονωμένα κλιματιστικά. Αν μία μεμονωμένη μονάδα ενός συστήματος πολλών εσωτερικών μονάδων πρόκειται να εγκατασταθεί σε ένα μικρό χώρο, επιλέξτε ένα κατάλληλο μοντέλο και μία κατάλληλη διαδικασία εγκατάστασης, έτσι ώστε αν παρουσιαστεί μη αναμενόμενη διαρροή του ψυκτικού μέσου, η συγκέντρωσή του να μη φθάσει στο όριο (και σε περίπτωση έκτακτης ανάγκης, οι μετρήσεις θα πρέπει να μπορούν να γίνουν πριν συμβεί οποιοσδήποτε τραυματισμός). Σε έναν χώρο, στον οποίο η συγκέντρωση ενδέχεται να υπερβεί το όριο, δημιουργείστε ένα άνοιγμα προς τους γειτονικούς χώρους ή τοποθετήστε μηχανικό εξαερισμό με μία συσκευή ανίχνευσης διαρροής αερίου Όριο συγκέντρωσης του R410A Το όριο συγκέντρωσης του R410A αναφέρεται στο όριο συγκέντρωσης του R410A το οποίο μπορεί να ελεγχθεί και μετρηθεί από τα μέτρα έκτακτης ανάγκης για την αποτροπή πρόκλησης βλάβης στο ανθρώπινο σώμα. Η συγκέντρωση του ψυκτικού μέσου εκφράζεται σε kg/m3 (που σημαίνει μάζα ψυκτικού μέσου ανά m 3 αέρα). Εξωτερική μονάδα (Σύστημα No.1) Ροή ψυκτικού μέσου Εσωτερική μονάδα Εικ Έλεγχος διαρροής ψυκτικού μέσου Υπολογίστε τη συγκέντρωση του ψυκτικού μέσου όπως παρουσιάζεται παρακάτω: Υπολογίστε την ποσότητα του ψυκτικού μέσου κάθε ψυκτικού συστήματος [Η ποσότητα ψυκτικού μέσου κάθε συστήματος εξωτερικής μονάδας] + [Επιπρόσθετη ποσότητα πλήρωσης στις σωληνώσεις της εγκατάστασης] Η ποσότητα του ψυκτικού μέσου της εξωτερικής μονάδας από το εργοστάσιο Ανάλογα με το μήκος και τη διάμετρο των σωληνώσεων του υγρού = Συνολική ποσότητα ψυκτικού μέσου συστήματος(kg) 22 Toyotomi

23 TTY DC Inverter Multi VRF Σημείωση: Όταν ένα μεμονωμένο ψυκτικό σύστημα αποτελείται από περισσότερα ανεξάρτητα ψυκτικά κυκλώματα υπολογίστε τη συνολική ποσότητα ψυκτικού μέσου ανά κάθε ανεξάρτητο ψυκτικό κύκλωμα Για την ποσότητα πλήρωσης σε αυτό το παράδειγμα: π.χ., ποσότητα πλήρωσης (7kg) Εξωτερική μονάδα π.χ., ποσότητα πλήρωσης (8kg) Χώρος Α Χώρος B Χώρος Γ Χώρος Δ Χώρος Ε Χώρος Ζ Εσωτερική μονάδα Εικ.5.2 Η πιθανή ποσότητα ψυκτικού αερίου, το οποίο διαρρέει στους χώρους A, B και C, είναι 7kg. Η πιθανή ποσότητα ψυκτικού αερίου, το οποίο διαρρέει στους χώρους D, E and F είναι 8kg. 2 Υπολογίστε τον Ελάχιστο όγκο χώρου όπως παρακάτω Κανένα ενδιάμεσο χώρισμα (γραμμοσκιασμένο τμήμα) Εξωτερική μονάδα Εικ.5.3 Όταν υπάρχει ένα επαρκές άνοιγμα προς το γειτονικό χώρο για τον εξαερισμό του ψυκτικού αερίου που διαρρέει (άνοιγμα μέσω μίας θύρας ή ένα άνοιγμα μεγαλύτερο κατά 0,15% ή περισσότερο από τις αντίστοιχες χαραμάδες στο πάνω ή στο κάτω μέρος της θύρας). Εξωτερική μονάδα Εσωτερική μονάδα Ανοιγόμενη θύρα Toyotomi 23

24 Αν σε κάθε ξεχωριστό χώρο εγκαθίσταται μία εσωτερική μονάδα και οι σωληνώσεις του ψυκτικού μέσου είναι εντός του χώρου είναι ευνόητο, ο μικρότερος χώρος αποτελεί τη δυσμενέστερη περίπτωση. Εξωτερική μονάδα Εσωτερική μονάδα Ο μικρότερος χώρος Εικ.5.5 Το όριο συγκέντρωσης του R410A το οποίο χρησιμοποιείται στα συστήματα κλιματισμού με πολλές εσωτερικές μονάδες είναι 0,3kg/m 3 3 Χρησιμοποιείστε τα αποτελέσματα των υπολογισμών 1 και 2 για να υπολογίσετε τη συγκέντρωση του ψυκτικού μέσου: Η συγκέντρωση είναι αυτή που περιγράφεται παρακάτω. Συνολική ποσότητα ψυκτικού μέσου συστήματος (kg) Ελάχ. όγκος του χώρου εγκατάστασης της εσωτερικής μονάδας (m3) Όριο συγκέντρωσης (kg/m3) Μέτρα σε περίπτωση υπέρβασης του ορίου συγκέντρωσης του ψυκτικού μέσου (JRA-GL ) Όταν η συγκέντρωση του ψυκτικού μέσου υπερβεί την οριακή τιμή πυκνότητας ως προς τον όγκο του εσωτερικού χώρου, εκτελέστε κατάλληλες ενέργειες σύμφωνα με τα παρακάτω σημεία: Μέθοδος 1: Δημιουργείστε ένα άνοιγμα για αποτελεσματική εναλλαγή του αέρα, ένα άνοιγμα μέσω μίας θύρας ή ένα άνοιγμα μεγαλύτερο κατά 0,15% ή περισσότερο σε σχέση με τις αντίστοιχες χαραμάδες στο πάνω ή στο κάτω μέρος της θύρας. Μέθοδος 2: Μειώστε τη συνολική ποσότητα του ψυκτικού μέσου στο ψυκτικό κύκλωμα. Μειώστε το μήκος των σωληνώσεων του ψυκτικού μέσου Εγκαταστήστε την εξωτερική μονάδα πλησιέστερα στην εσωτερική μονάδα και μειώστε το μήκος των σωληνώσεων του ψυκτικού μέσου, μειώνοντας έτσι τη συνολική ποσότητα του ψυκτικού μέσου στο ψυκτικό κύκλωμα. Μειώστε την ισχύ της εξωτερικής μονάδας Διαιρέστε την εξωτερική μονάδα σε πολλές ομάδες, μειώνοντας έτσι την ισχύ κάθε εξωτερικής μονάδας, στην οποία αντιστοιχεί ένα σύστημα ψυκτικού μέσου, μειώνοντας έτσι την ποσότητα πλήρωσης του ψυκτικού μέσου. Για παράδειγμα: Αν ένα σύστημα ισχύος 10HP διαιρεθεί σε 2 ομάδες συστημάτων ισχύος 5HP, η ποσότητα ψυκτικού μέσου μπορεί να μειωθεί περίπου στο μισό. Μέθοδος 3: Εγκαταστήστε ένα σύστημα εναλλαγής του αέρα Μπορεί να τοποθετηθεί ένα σύστημα εναλλαγής αέρα για να αποφευχθεί πολύ υψηλή συγκέντρωση ψυκτικού μέσου σε περίπτωση διαρροής. Το σύστημα εναλλαγής του αέρα περιλαμβάνει δύο τύπους, δηλαδή προσαγωγή εξωτερικού αέρα και απόρριψη αέρα. Λόγω της φύσης του ψυκτικού μέσου συνιστάται να υιοθετηθεί η προσαγωγή νωπού αέρα. Όγκος εναλλασσόμενου αέρα Ανάλογα με τη συνολική ποσότητα ψυκτικού μέσου του εξοπλισμού και τον όγκο του χώρου ο όγκος του εναλλασσόμενου αέρα πρέπει να είναι μεγαλύτερος από τον όγκο που φαίνεται στο σχήμα Toyotomi

25 TTY DC Inverter Multi VRF Επιλογή του όγκου του εναλλασσόμενου αέρα Ελάχ. εμβαδό της εσωτερικής επιφάνειας (Όταν η οροφή έχει ύψος 2,7m) Η συνολική ποσότητα ψυκτικού μέσου των εσωτερικών μονάδων Όγκος χώρου (m²) Εύρος κάτω από το όριο πυκνότητα 0,3 kg/m3 (δεν απαιτούνται μέτρα αντιμετώπισης) Εύρος πάνω από το όριο πυκνότητα 0,3kg/m³ (απαιτούνται μέτρα αντιμετώπισης) Η συνολική ποσότητα ψυκτικού μέσου της εξωτερικής μονάδας Εικ Ανιχνευτής και διασύνδεση Κατά κανόνα, το σύστημα εναλλαγής αέρα πρέπει να λειτουργεί πάντα ανεξάρτητα από το αν χρησιμοποιείται το σύστημα κλιματισμού ή αν βρίσκεται κάποιο άτομο στο δωμάτιο. Αν η υλοποίηση της λειτουργίας σε συνεχή βάση είναι αδύνατη, παρακαλούμε χρησιμοποιείστε ένα σύστημα ανιχνευτή για την ενεργοποίηση του συστήματος εναλλαγής αέρα σε περίπτωση διαρροής ψυκτικού μέσου. Στην Εικ. 5.7 φαίνεται το σύστημα εναλλαγής αέρα για λειτουργία σε μακροπρόθεσμη βάση. Στην Εικ. 5.8 φαίνεται το σύστημα διασύνδεσης ανιχνευτή. Σημείωση: (α) Προκειμένου να αποφευχθεί η δυσλειτουργία του συστήματος εναλλαγής αέρα, παρακαλούμε μην επιλέξετε την περιοχή που παρουσιάζεται με λοξή γραμμή στην Εικ. 5.6 ακόμα και αν διατίθεται σύστημα εναλλαγής αέρα. Αν η είσοδος σε αυτή την περιοχή ενεργοποιήσει μία θυρίδα εξαερισμού, αυξήσει τον όγκο του χώρου ή μειώσει την ποσότητα της εξωτερικής μονάδας, μεταβάλλετε το μήκος των σωληνώσεων για να μειωθεί η συνολική ποσότητα ψυκτικού μέσου, κατά κανόνα σύμφωνα με τη μέθοδο 1 και 2. (β) Όταν διατίθεται σύστημα εναλλαγής αέρα αλλά είναι αδύνατο να εκτελεστεί η Μέθοδος 1 ή η Μέθοδος 2 ενώ η συγκέντρωση του ψυκτικού μέσου βρίσκεται εντός της περιοχής που υποδεικνύεται από λοξή γραμμή στην Εικ. 5.6, παρακαλούμε να χρησιμοποιήσετε άλλα μέσα ανεξάρτητα από το σύστημα εναλλαγής αέρα προκειμένου να υπάρχει ασφάλεια. Ειδικότερα, μπορούμε να τοποθετήσουμε μία βαλβίδα απομόνωσης που να μπορεί να ενεργοποιείται από τον ανιχνευτή σε περίπτωση διαρροής καθώς και ένα σύστημα συναγερμού, το οποίο να μπορεί να ειδοποιεί το άτομο που βρίσκεται στον εσωτερικό χώρο. Ο ανιχνευτής εδώ είναι διαφορετικός από τον ανιχνευτή στο προαναφερθέν σύστημα εναλλαγής αέρα. Στην Εικ. 5.9 φαίνεται η κατάσταση στην οποία έχει τοποθετηθεί μία βαλβίδα απομόνωσης. (γ) Για τη δημιουργία ενός συστήματος εναλλαγής αέρα, παρακαλούμε να αφήσετε ένα επαρκές διάκενο εναλλαγής αέρα (π.χ. χαραμάδα κάτω από τη θύρα) στο κατώτερο τμήμα του χώρου. (δ) Για τη σύνδεση των σωλήνων εντός της κατοικήσιμης περιοχής, παρακαλούμε βεβαιωθείτε ότι η εγκατάσταση συμμορφώνεται με την προδιαγραφή JIS και εκτελέστε διεξοδικό έλεγχο στεγανότητας μετά την ολοκλήρωση των εργασιών. Επιπλέον, βεβαιωθείτε ότι η σωλήνωση εγκαθίσταται με αντικραδασμικές διατάξεις για την αποφυγή πρόκλησης ζημιών εξαιτίας σεισμού ή άλλων εξωτερικών δυνάμεων. (Αλλά κατά την αξονική διεύθυνση, πρέπει να αφεθεί ανοχή για την ελαχιστοποίηση της τάσης που προκαλείται από τη διακύμανση της θερμοκρασίας). Toyotomi 25

26 Σύστημα εναλλαγής αέρα συνεχούς λειτουργίας Σωλήνας ψυκτικού μέσου Ανεμιστήρας προσαγωγής εξωτερικού αέρα (λειτουργεί συνεχώς) Σύνδεση με τις εξωτερικές και τις εσωτερικές μονάδες Εσωτερική μονάδα Χώρος Επιφάνεια δαπέδου Οπή εξαερισμού Εικ.5.7 Σύστημα διασύνδεσης ανιχνευτή Σωλήνας ψυκτικού μέσου Ανεμιστήρας προσαγωγής εξωτερικού αέρα (λειτουργεί συνεχώς) Σύνδεση με τις εξωτερικές και τις εσωτερικές μονάδες Εσωτερική μονάδα Χώρος Επιφάνεια δαπέδου Οπή εξαερισμού Ο ανιχνευτής διαρροής αερίου (περιλαμβάνει ανιχνευτή οξυγόνου και ανιχνευτή ψυκτικού μέσου) πρέπει να τοποθετηθεί 0,3m πάνω από το δάπεδο, στο χώρο που βρίσκεται το ψυκτικό μέσο Εικ.5.8 Θέση συστήματος εξαερισμού συνεχούς λειτουργίας και βαλβίδα απομόνωσης ψυκτικού μέσου Βαλβίδα απομόνωσης ψυκτικού μέσου (σταματά όταν απενεργοποιείται η ηλεκτρική τροφοδοσία) Σωλήνας ψυκτικού μέσου Ανεμιστήρας προσαγωγής εξωτερικού αέρα (λειτουργεί συνεχώς) Σύνδεση με τις εξωτερικές και τις εσωτερικές μονάδες Εσωτερική μονάδα Χώρος Επιφάνεια δαπέδου Οπή εξαερισμού Ο ανιχνευτής διαρροής αερίου (περιλαμβάνει ανιχνευτή οξυγόνου και ανιχνευτή ψυκτικού μέσου) πρέπει να τοποθετηθεί 0,3m πάνω από το δάπεδο. Εικ Toyotomi

27 TTY DC Inverter Multi VRF 5.2 Σύστημα ελεύθερων διακλαδώσεων με refnet joints Εξωτερική μονάδα Σύνδεσμος διακλάδωσης τύπου Y Εσωτερική μονάδα Σύστημα διακλάδωσης γραμμών Εξωτερική μονάδα Τηλεχειριστήριο Σύνδεσμος διακλάδωσης τύπου Y Τηλεχειριστήριο Εσωτερική μονάδα 5.3 Επιτρεπτό μήκος/επιτρεπτή υψομετρική διαφορά των σωληνώσεων του ψυκτικού μέσου TTY-100W, TTY-120W, TTY-140W, TTY-160W Επιτρεπτή τιμή Σωλήνωση Συνολικό μήκος (πραγματικό μήκος) (m) 150m L 1 + L 2 + L 3 +a+b+c+d Μήκος του μακρύτερου σωλήνα σύνδεσης (m) Πραγματικό μήκος Ισοδύναμο μήκος 70m 80m L 1 + L 2 + L 3 +d Ισοδύναμο μήκος από τον πρώτο joint έως το μακρύτερο σωλήνα σύνδεσης (m) 25m L 2 + L 3 +d j Υψομετρική διαφορά μεταξύ εσωτερικής και εξωτερικής μονάδας Εξωτερική μονάδα ψηλότερα 30m Εξωτερική μονάδα χαμηλότερα 25m Υψομετρική διαφορά μεταξύ εσωτερικής και εξωτερικής μονάδας 10m Toyotomi 27

28 Υψομετρική διαφορά μεταξύ εσωτερικής μονάδας και εξωτερικής μονάδας H <30M 1ος κλάδος Εσωτερική μονάδα Εξωτερική μονάδα Εσωτερική μονάδα Ισοδύναμο μήκος του μακρύτερου σωλήνα σύνδεσης L Ισοδύναμο μήκος από τον πρώτο joint έως το μακρύτερο σωλήνα σύνδεσης Υψομετρική διαφορά μεταξύ εσωτερικών μονάδων H Μονάδες με ισχύ μεταξύ 20kW και 60kW Επιτρεπτή τιμή Σωλήνωση Συνολικό μήκος (πραγματικό μήκος) 300m L 1 + L + L + L + L + L +a+b+...+i+j Μήκος του μακρύτερου σωλήνα Πραγματικό μήκος Ισοδύναμο μήκος 100m 125m L 1 + L 3 + L 4 + L 5 + L 6 +j Μήκος από την πρώτη διακλάδωση έως το μακρύτερο σωλήνα 40m L 3 + L 4 + L 5 + L 6 +j Υψομετρική διαφορά μεταξύ εξωτερικής και εσωτερικής μονάδας Εξωτερική μονάδα ψηλότερα 50m Εξωτερική μονάδα χαμηλότερα 40m Υψομετρική διαφορά μεταξύ εσωτερικών μονάδων (m) 15m Μονάδες με ισχύ 60kW ή περισσότερο Επιτρεπτή τιμή Σωλήνωση Συνολικό μήκος (πραγματικό μήκος) 500m L 1 + L + L + L L + a+b+...+i Μήκος του μακρύτερου σωλήνα Πραγματικό μήκος Ισοδύναμο μήκος 150m 175m L 1 + L 5 + L 6 +L 7 +L 8 +i Μήκος από την πρώτη διακλάδωση έως το μακρύτερο σωλήνα 40m L 5 + L 6 +L 7 +L 8 +i Υψομετρική διαφορά μεταξύ εξωτερικής και εσωτερικής μονάδας Εξωτερική μονάδα ψηλότερα 50m Εξωτερική μονάδα χαμηλότερα 40m Υψομετρική διαφορά μεταξύ εσωτερικών μονάδων (m) 15m Toyotomi

29 TTY DC Inverter Multi VRF Υψομετρική διαφορά μεταξύ εσωτερικής μονάδας και εξωτερικής μονάδας H <50M 1ος κλάδος Εσωτερική μονάδα Εξωτερική μονάδα Ισοδύναμο μήκος του μακρύτερου σωλήνα σύνδεσης L Ισοδύναμο μήκος από τον πρώτο joint έως το μακρύτερο σωλήνα σύνδεσης Εσωτερική μονάδα Υψομετρική διαφορά μεταξύ εσωτερικών μονάδων H 5.4 Επιλογή σωληνώσεων ψυκτικού μέσου Διάμετρος κεντρικής γραμμής ψυκτικών σωληνώσεων Ανάλογα με τον κωδικό συνολικής ισχύος της εξωτερικής μονάδας η διάμετρος της κεντρικής γραμμής σωληνώσεων υπολογίζεται όπως παρακάτω: Κωδικός συνολικής ισχύος των εξωτερικών μονάδων C Γραμμή αερίου (mm/in) Γραμμή υγρού (mm/in) C 50 Φ12,7/1/2 Φ6,35/1/4 50<C 70 Φ15,9/5/8 Φ9,52/3/8 70<C 180 Φ19,05/3/4 Φ9,52/3/8 180<C 280 Φ22,2/7/8 Φ9,52/3/8 280<C 450 Φ28,6/1 1/8 Φ12,7/1/2 450<C 615 Φ28,6/1 1/8 Φ15,9/5/8 615<C 670 Φ34,9/1 3/8 Φ15,9/5/8 670<C 950 Φ34,9/1 3/8 Φ19,05/3/4 950<C 1350 Φ41,3/1 5/8 Φ19,05/3/4 1350<C 1570 Φ44,5/1 3/4 Φ22,2/7/8 1570<C 1800 Φ54,1/2 1/4 Φ25,4/1 Toyotomi 29

30 5.4.2 Διάμετρος σωληνώσεων μεταξύ συνδέσμων διακλάδωσης Αν είναι συνδεδεμένες παράλληλα 3 εξωτερικές μονάδες πρέπει να ληφθούν υπόψη οι σωληνώσεις των υποκυκλωμάτων που συνδέουν τις μονάδες. Η διάμετρος των σωληνώσεων μεταξύ των υποκυκλωμάτων που συνδέουν τις μονάδες καθορίζεται από τη συνολική ισχύ των μονάδων που βρίσκονται ανάντη της ροής. Κωδικός συνολικής ισχύος των εξωτερικών μονάδων C Γραμμή αερίου (mm/in) Γραμμή υγρού (mm/in) C 280 Φ22,2/7/8 Φ9,52/3/8 280<C 450 Φ28,6/1 1/8 Φ12,7/1/2 450<C 670 Φ28,6/1 1/8 Φ15,9/5/8 670<C 950 Φ34,9/1 3/8 Φ19,05/3/4 950<C 1350 Φ41,3/1 5/8 Φ19,05/3/4 1350<C 1600 Φ44,5/1 3/4 Φ22,2/7/8 1600<C Φ54,1/2 1/4 Φ25,4/1 Ανάλογα με τον κωδικό συνολικής ισχύος των εσωτερικών μονάδων, οι μονάδες στην πλευρά της κατάντη ροής (θεωρείστε τον κωδικό συνολικής ισχύος της εξωτερικής μονάδας καθώς και τον κωδικό συνολικής ισχύος των εσωτερικών μονάδων) υπερβαίνουν τη διάμετρο του σωλήνα της εξωτερικής μονάδας μεταξύ των σημείων διακλάδωσης όπως φαίνεται παρακάτω: Κωδικός συνολικής ισχύος των εξωτερικών μονάδων C Γραμμή αερίου (mm/in) Γραμμή υγρού (mm/in) C 50 Φ12,7/1/2 Φ6,35/1/4 50<C 70 Φ15,9/5/8 Φ9,52/3/8 70<C 180 Φ19,05/3/4 Φ9,52/3/8 180<C 300 Φ22,2/7/8 Φ9,52/3/8 300<C 450 Φ28,6/1 1/8 Φ12,7/1/2 450<C 670 Φ28,6/1 1/8 Φ15,9/5/8 670<C 950 Φ34,9/1 3/8 Φ19,05/3/4 950<C 1350 Φ41,3/1 5/8 Φ19,05/3/4 1350<C 1600 Φ44,5/1 3/4 Φ22,2/7/8 1600<C 2100 Φ54,1/2 1/4 Φ25,4/ Σωληνώσεις εσωτερικής μονάδας Κατάταξη ισχύος των εσωτερικών μονάδων C Γραμμή αερίου (mm/in) Γραμμή υγρού (mm/in) C<36 Φ9,52/3/8 Φ6,35/1/4 36<C 50 Φ12,7/1/2 Φ6,35/1/4 50<C 140 Φ15,9/5/8 Φ9,52/3/ Επιλογή εξαρτήματος διακλάδωσης (refnet joint) Σύνδεσμος διακλάδωσης τύπου Y Κωδικός συνολικής ισχύος εσωτερικής μονάδας x <C <C 700 Ονομασία μοντέλου TN01A/A TN01B/A TN02/A 30 Toyotomi

31 TTY DC Inverter Multi VRF 5.5 Απαίτηση συμπλήρωσης επιπρόσθετης ποσότητας ψυκτικού μέσου Ποσότητα ψυκτικού μέσου εξωτερικών μονάδων (εργοστασιακή) TTY - 100W TTY - 120W TTY - 140W TTY - 160W Ποσότητα πλήρωσης ψυκτικού μέσου στο εργοστάσιο TTY - 225W TTY - 280W TTY - 335W TTY - 400W Ποσότητα πλήρωσης ψυκτικού μέσου στο εργοστάσιο TTY - 450W TTY - 504W TTY - 560W TTY - 615W Ποσότητα πλήρωσης ψυκτικού μέσου στο εργοστάσιο TTY - 670W TTY - 730W TTY - 785W TTY - 850W Ποσότητα πλήρωσης ψυκτικού μέσου στο εργοστάσιο T T Y W T T Y - 950W TTY W TTY W Ποσότητα πλήρωσης ψυκτικού μέσου στο εργοστάσιο TTY W TTY W TTY W TTY W Ποσότητα πλήρωσης ψυκτικού μέσου στο εργοστάσιο TTY W TTY W TTY W TTY W Ποσότητα πλήρωσης ψυκτικού μέσου στο εργοστάσιο TTY W TTY W TTY W TTY W Ποσότητα πλήρωσης ψυκτικού μέσου στο εργοστάσιο Ποσότητα πλήρωσης ψυκτικού μέσου στο εργοστάσιο TTY W [Επιπρόσθετη ποσότητα συμπλήρωσης ψυκτικού μέσου] = [Πραγματικό μήκος της γραμμής υγρού] [Επιπρόσθετη ποσότητα συμπλήρωσης ψυκτικού μέσου ανά μέτρο σωλήνα υγρού] Διάμετρος σωλήνα στην πλευρά του υγρού (mm/in) Επιπρόσθετη ποσότητα ψυκτικού μέσου (kg/m) Φ25,4/1 Φ22,2/7/8 Φ19.05/3/4 Φ15,9/5/8 Φ12,7/1/2 Φ9,52/3/8 Φ6,35/1/ Toyotomi 31

32 6 ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΜΟΛΟΓΙΑ 6.1 Γενικά (1) Εκτελέστε σύνδεση των καλωδίων ηλεκτρικής τροφοδοσίας σύμφωνα με τους κανονισμούς του πρότυπου ΕΛΟΤ HD 384. (2) Για τα καλώδια ελέγχου που συνδέουν τις εσωτερικές μονάδες και τις εξωτερικές συνιστάται η χρήση θωρακισμένου καλωδίου για να αποφευχθούν πιθανά προβλήματα παρεμβολών. (3) Τοποθετήστε ρελέ διαφυγής και διακόπτες στο τμήμα ηλεκτρικής τροφοδοσίας των εσωτερικών μονάδων. (4) Τροφοδοτείστε κάθε εξωτερική μονάδα και τοποθετήστε ρελέ διαφυγής ή έναν χειροκίνητο διακόπτη για κάθε εξωτερική μονάδα. (5) Διατηρείστε το σύστημα καλωδίων και το σύστημα σωληνώσεων ψυκτικού μέσου στην ίδια γραμμή. (6) Τοποθετήστε τα καλώδια και τις σωληνώσεις κατά τέτοιο τρόπο ώστε τα ηλεκτρικά καλώδια να μην έρχονται σε επαφή με τα μέρη του σωλήνα που αναπτύσσουν υψηλή θερμοκρασία, καθώς σε αντίθετη περίπτωση λειώνει η μόνωση του καλωδίου και μπορεί να προκληθεί ατύχημα. (7) Μην ενεργοποιήσετε την ηλεκτρική τροφοδοσία της εσωτερικής μονάδας εωσότου ολοκληρωθεί η εκκένωση των σωλήνων ψυκτικού μέσου. 6.2 Μελέτη τοποθέτησης ηλεκτρικών καλωδίων Διάγραμμα συνδεσμολογίας Μονοφασικό Τριφασικό 50 Γείωση 50 Γείωση Ηλεκτρική τροφοδοσία εξωτερικής μονάδας Ηλεκτρική τροφοδοσία εξωτερικής μονάδας Ρελέ διαφυγής Διακόπτης Ρελέ διαφυγής Διακόπτης Ρελέ διαφυγής Διακόπτης Κουτί διακλάδωσης Ηλεκτρική τροφοδοσία εσωτερικών μονάδων Μονοφασικό 50 Εσωτερική μονάδα Εσωτερική μονάδα Εσωτερική μονάδα Εσωτερική μονάδα Εσωτερική μονάδα Εσωτερική μονάδα Εσωτερική μονάδα Εσωτερική μονάδα 32 Toyotomi

33 TTY DC Inverter Multi VRF Επιλογή καλωδίων ηλεκτρικής τροφοδοσίας και ασφαλειών Καλώδια ηλεκτρικής τροφοδοσίας Διατομή αγωγού Ασφάλεια TTY-100W 6mm 2 32A Εξωτερική μονάδα TTY-120W 6mm 2 32A TTY-140W 10mm 2 40A TTY-160W 10mm 2 40A Εσωτερική μονάδα Όλα τα μοντέλα εσωτερικών μονάδων 1,0mm 2 6A με συνδυασμό Ονομαστική ένταση διακόπτη (A) Διακόπτης συνδυασμού μοντέλων Διατομή γραμμής κεντρικής τροφοδοσίας Διατομή γραμμής κάθε συνδυαστικού μοντέλου TTY-225W TTY-280W TTY-335W TTY-400W TTY-450W TTY-504W TTY-560W TTY-615W TTY-670W TTY-730W TTY-785W TTY-850W TTY-900W TTY-950W TTY-1008W TTY-1065W TTY-1130W TTY-1180W TTY-1235W TTY-1300W TTY-1350W TTY-1405W TTY-1456W TTY-1512W TTY-1570W TTY-1650W TTY-1700W TTY-1750W TTY-1800W Καθορίστε τη διατομή του αγωγού για τις εσωτερικές μονάδες ως προς τον αριθμό των συνδεδεμένων εσωτερικών μονάδων σε σειρά. Τηρήστε τους κανονισμούς σχετικά με την επιλογή της διατομής των ηλεκτρικών αγωγών και την εγκατάστασή τους. Toyotomi 33

34 Σημείωση: Τα τεχνικά χαρακτηριστικά του καλωδίου τροφοδοσίας, που αναφέρονται εδώ, ορίζονται όπως τα τεχνικά χαρακτηριστικά κατά την όδευση καλωδίων με μονόκλωνο καλώδιο BV (2~4 τεμάχια) με προστατευτικό σωλήνα PVC και θερμοκρασία περιβάλλοντος στους 40 o C. Ο διακόπτης πρέπει να επιλεγεί σύμφωνα με θερμοκρασία 40 o C και πρέπει να είναι τύπου D. Αν οι συνθήκες εγκατάστασης πρόκειται να αλλάξουν, παρακαλούμε να λάβετε υπόψη σας τα απαιτούμενα τεχνικά χαρακτηριστικά του καλωδίου τροφοδοσίας και του διακόπτη σύμφωνα με το εγχειρίδιο τεχνικών χαρακτηριστικών που παρέχεται από τον κατασκευαστή.! ΠΡΟΣΟΧΗ (1) Διατηρείτε μαζί το σύστημα σωληνώσεων και τα συστήματα καλωδίωσης ελέγχου μεταξύ εσωτερικών μονάδων και εξωτερικών. (2) Όταν τοποθετείτε τα καλώδια ισχύος και τα καλώδια ελέγχου παράλληλα μεταξύ τους, τοποθετείστε τα σε ξεχωριστούς προστατευτικούς σωλήνες (Ονομαστική ένταση ρεύματος των καλωδίων ισχύος: 10A ή λιγότερο για 300m, 50A ή λιγότερο για 500m) 6.3 Σχεδιασμός τοποθέτησης των καλωδίων ελέγχου Διάγραμμα τοποθέτησης καλωδίων Σύστημα μετάδοσης Κεντρικό τηλεχειριστήριο Ενσύρματο χειριστήριο περιοχής Ενσύρματο χειριστήριο Κεντρικό τηλεχειριστήριο Μονάδα επικοινωνίας Ενσύρματο χειριστήριο περιοχής Μπορούν να συνδεθούν έως 64 μονάδες επικοινωνίας 225 Ενσύρματο χειριστήριο περιοχής Τεχνικά χαρακτηριστικά καλωδίων, ποσότητα, διατομή καλωδιώσεων και καλωδίωσης χειριστηρίου Ονομασία Ποσότητα Τύπος Καλώδιο επικοινωνίας μεταξύ εξωτερικής και εσωτερικής μονάδας Τοποθέτηση καλωδίου επικοινωνίας μεταξύ εξωτερικής και εσωτερικής μονάδας (εσωτερικό ενσύρματο χειριστήριο) 2 κλώνοι UL # 34 Toyotomi

35 TTY DC Inverter Multi VRF 6.4 Διάγραμμα συνδεσμολογίας μονάδων ΕΝΣΥΡΜΑΤΟ ΧΕΙΡΙΣΤΗΡΙΟ ΕΝΣΥΡΜΑΤΟ ΧΕΙΡΙΣΤΗΡΙΟ ΕΝΣΥΡΜΑΤΟ ΧΕΙΡΙΣΤΗΡΙΟ ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ Ρελέ διαφυγής Διακόπτης ηλεκτρικής τροφοδοσίας Ρελέ διαφυγής Διακόπτης ηλεκτρικής τροφοδοσίας ΗΛΕΚΤΡΙΚΗ ΤΡΟΦΟΔΟΣΙΑ ΗΛΕΚΤΡΙΚΗ ΤΡΟΦΟΔΟΣΙΑ 6.5 Παράμετροι Εξωτερική μονάδα Εύρος τάσης Συμπιεστής Κινητήρας ανεμιστήρα Ηλεκτρική τροφοδοσία Ελάχ. Μέγ. RLA LRA kw FLA MCA MOCP TTY-100W ,068 x2 0,37 x TTY-120W ,068 x2 0,37 x TTY-140W ,068 x2 0,37 x TTY-160W ,092 x2 0,5 x TTY-225W TTY-280W TTY-335W TTY-400W TTY-450W υπόμνημα: MCA: Ελάχιστη ένταση ρεύματος κυκλωμάτων MOCP Μέγιστη προστασία υπερέντασης (A) ICF: Μέγιστη στιγμιαία ροή ρεύματος σε σύνδεση αστέρα RLA: Ένταση ρεύματος (ονομαστικού φορτίου) Θερμοκρασία εσωτερικού χώρου: 29 o C (84.2 o F) ΞΒ/ 19 o C( 66.6 o F) ΥΒ LRA: Ένταση ρεύματος δεσμευμένου ρότορα FLA: Ένταση ρεύματος πλήρους φορτίου kw: Ονομαστική ισχύς εξόδου ανεμιστήρα (kw) Σημείωση: Το R LA βασίζεται στις παρακάτω συνθήκες. Εξωτερική θερμοκρασία: 46 o C (114.8 o F) ΞΒ Toyotomi 35

36 6.5.2 Εσωτερική μονάδα Τύπος TGS-28FWCA Ονομαστική τάση (V/Ph/Hz) Εύρος τάσης Κινητήρας ανεμιστήρα Ηλεκτρική τροφοδοσία Ελάχ. Μέγ. kw FLA MCA MOCP TGS-36FWCA Κασέτα τεσσάρων κατευθύνσεων TGS-56FWCA TGS-71FWCA /1/50 TGS-90FWCA TGS-112FWCA TGS-125FWCA TGS-140FWCA TGS-22DTA TGS-28DTA Τύπου αεραγωγού ψευδοροφής χαμηλού προφίλ TGS-36DTA TGS-56DTA /1/50 TGS-71DTA TGS-90DTA TGS-112DTA TGS-140DTA TGS-22WA TGS-28WA TGS-36WA Τοίχου TGS-45WA /1/50 TGS-50WA TGS-56WA TGS-63WA TGS-71WA TGS-28CFTA TGS-36CFTA Δαπέδου/ οροφής TGS-50CFTA TGS-71CFTA /1/ TGS-90CFTA TGS-112CFTA TGS-125CFTA υπόμνημα: MCA: Ελάχιστη ένταση ρεύματος κυκλωμάτων MOCP Μέγιστη προστασία υπερέντασης(a) FLA: Ένταση ρεύματος πλήρους φορτίου kw: Ονομαστική ισχύς εξόδου ανεμιστήρα (kw) 36 Toyotomi

37 TTY DC Inverter Multi VRF 7 ΠΑΡΕΛΚΟΜΕΝΑ ΕΞΟΠΛΙΣΜΟΥ 7,1 Εξωτερική μονάδα Ονομασία Περιλαμβάνεται Extra Προμήθεια από πελάτη Καλώδιο επικοινωνίας μεταξύ μονάδων Σύνδεσμος διακλάδωσης τύπου Y και σωλήνας συλλογής Καλώδιο τροφοδοσίας Εύκαμπτος σωλήνας 7,2 Εσωτερική μονάδα Ονομασία Περιλαμβάνεται Extra Προμήθεια από πελάτη Καλώδιο τροφοδοσίας Ασύρματο χειριστήριο Ενσύρματο χειριστήριο Καλώδιο σύνδεσης για το χειριστήριο γραμμής (8m) Καλώδιο επικοινωνίας μεταξύ μονάδων (8m) Σωλήνας αποχέτευσης 7,3 Χειριστήριο Ονομασία Ενσύρματο χειριστήριο Ονομασία μοντέλου TGS60151F TGS60351F TGS60151F TGS60351F Περιλαμβάνεται Ασύρματο χειριστήριο Y512 Extra Χειριστήριο περιοχής TGSA011 Κεντρικό χειριστήριο TGS7011 Σύστημα ελέγχου μεγάλης απόστασης FC232/422-W Μονάδα επικοινωνίας TGS301 Παρατηρήσεις Κοινά εξαρτήματα για τα μοντέλα όλων των τύπων Κοινά εξαρτήματα για τα μοντέλα όλων των τύπων εσωτερικών μονάδων. Ωστόσο, απενεργοποιήστε το χειριστήριο περιοχής και το κεντρικό απομακρυσμένο χειριστήριο ή χρησιμοποιείστε σύστημα ελέγχου μεγάλης απόστασης. Χρήση για το κεντρικό xειριστήριο ή το σύστημα ελέγχου μεγάλης απόστασης Σημείωση: Όλα τα εσωτερικά χειριστήρια χρησιμοποιούνται για μονάδες TTY. Toyotomi 37

38 8 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 8.1 Εσωτερικές μονάδες Κασέτα τεσσάρων κατευθύνσεων TGS- 22FWCA TGS- 28FWCA TGS- 36FWCA TGS- 45FWCA TGS- 56FWCA TGS- 71FWCA Ψυκτική ισχύς Κw Btu/h Θερμική ισχύς Κw Btu/h Παροχή αέρα m3/h CFM Στάθμη θορύβου (H) db(a) Ηλεκτρική τροφοδοσία V-1Ph-50Hz Κινητήρας ανεμιστήρα Ψυκτικές συνδέσεις Ισχύς εξόδου Κw Ρεύμα λειτουργίας A Σωλήνας αερίου mm Φ 9,52 Φ 9,52 Φ 12,7 Φ 12,7 Φ 15,9 Φ 15,9 In 3/8 3/8 1/2 1/2 5/8 5/8 Σωλήνας υγρού mm Φ 6,35 Φ 6,35 Φ 6,35 Φ 6,35 Φ 9,52 Φ 9,52 in 1/4 1/4 1/4 1/4 3/8 3/8 Μέθοδος σύνδεσης Με ρακόρ Σωλήνας αποχέτευσης (Εξωτερική διάμετρος Πάχος) mm Φ30 1,5 Διαστάσεις μονάδας (Π Β Υ) (Σώμα/Πάνελ) mm Σώμα: 570x570x230 Πάνελ: 650x650x50 Σώμα: 840x840x240 Πάνελ: 950x950x60 Διαστάσεις Συσκευασίας (Π Β Υ) Καθαρό βάρος (Σώμα/Πάνελ) Καθαρό βάρος (Σώμα/Πάνελ) mm Σώμα: 828x748x310 Πάνελ: 730x670x102 Σώμα: 960x960x257 Πάνελ: 1040x1025x115 kg 20/2.4 25/6.5 25/6.5 20/2.4 30/6.5 30/6.5 kg 27/ /10 33/10 27/ /10 38/10 Σημείωση: Τα τεχνικά χαρακτηριστικά μεταβάλλονται σύμφωνα με τις βελτιώσεις των προϊόντων. Παρακαλούμε δείτε τον πίνακα τεχνικών χαρακτηριστικών της μονάδας για τα τρέχοντα στοιχεία. Ο θόρυβος ελέγχεται σε ημι-ανηχοϊκό θάλαμο, οπότε στην πραγματική λειτουργία ενδέχεται να είναι ελαφρά υψηλότερος λόγω της αλλαγής περιβάλλοντος. Συνθήκες μέτρησης: Ψύξη: Θερμοκρασία αέρα εσωτερικού χώρου 27 C(80,6 F) ΞΒ/19 C (66,2 F) ΥΒ, Θερμοκρασία αέρα εξωτερικού χώρου 35 C (95 F) ΞΒ/24 C (75,2 F) ΥΒ. Θέρμανση: Θερμοκρασία αέρα εσωτερικού χώρου 20oC (68 F) ΞΒ/15 C (59 F) ΥΒ, Θερμοκρασία αέρα εξωτερικού χώρου 7 C (44,6 F)ΞΒ/6 C (42,8 F) ΥΒ. 38 Toyotomi
