1 Ανανεώσιμες Μορφές Ενέργειας Ενότητα 3, 4: Φωτοβολταϊκά Πλαίσια Ελευθέριος Αμανατίδης Πολυτεχνική Σχολή Τμήμα Χημικών Μηχανικών

2 Περιεχόμενα ενότητας Φωτοβολταϊκό Φαινόμενο Ημιαγωγοί και απορρόφηση φωτονίων Η επαφή p-n Διαχωρισμός φορτίου και παραγωγή ρεύματος Φωτοβολταϊκές κυψέλες και πλαίσια Ηλεκτρικά Χαρακτηριστικά ΦΒ κελιών Ημιαγωγοί και διαφορετικές τεχνολογίες ΦΒ πλαισίων Μέθοδοι παρασκευής φωτοβολταϊκών πλαισίων Παραγωγή Ενέργειας Βασικές Ιδιότητες ΦΒ πλαισίων Σύγκριση διαφορετικών τεχνολογιών 2

3 Περιεχόμενα ενότητας Το Φωτοβολταϊκό φαινόμενο περιγράφεται ως η πόλωση των ηλεκτρικών φορτίων που συμβαίνει σε συγκεκριμένα υλικά όταν αυτά εκτεθούν σε φωτεινή ακτινοβολία. image url Κάτι τέτοιο παρατηρείται στα φυσικά στοιχεία που ανήκουν στην ομάδα των ημιαγωγών καθώς και στις τεχνητές ημιαγωγικές διατάξεις. Η πόλωση των ηλεκτρικών φορτίων μεταφράζεται ως δημιουργία διαφοράς δυναμικού μεταξύ των δημιουργούμενων πόλων, δηλαδή έχουμε μια υποτυπώδη ηλεκτρική γεννήτρια Ανακαλύφθηκε το 1839 από τον Alexander Becquerel 3

4 Ημιαγωγοί Ημιαγωγός είναι κάθε υλικό, όπως το γερμάνιο ή το πυρίτιο, που επιτρέπει τη ροή ηλεκτρικού φορτίου υπό κάποιες προϋποθέσεις, όπως είναι αύξηση της θερμοκρασίας ή η πρόσπτωση φωτός. Ένας ημιαγωγός, όπως το πυρίτιο, στην καθαρή κρυσταλλική του μορφή, είναι καλός μονωτής. Ωστόσο, όταν έστω και ένα άτομο μέσα σε εκατομμύρια αντικατασταθεί από μία πρόσμιξη που προσθέτει ή αφαιρεί ένα ηλεκτρόνιο τότε η αγωγιμότητά τους αυξάνεται θεαματικά. image url Στην πρώτη περίπτωση, προκύπτει ημιαγωγός τύπου n (negative) καθώς έχουμε παραπάνω ηλεκτρόνια και στη δεύτερη τύπου p (positive) καθώς έχουμε επιπλέον οπές που δηλώνουν απουσία ηλεκτρονίων. Αυτός ο τρόπος πρόσμιξης ονομάζεται doping. 4

5 Κατηγορίες Ημιαγωγών Στοιχειακοί: Si, Ge Διαδικές ενώσεις: GaAs, InP, AlAs (III-V) Τριαδικά κράματα (ternary alloys): Al x Ga 1-x As, Ga x In 1-x P (III-V) Τετραδικά κράματα : Ga x In 1-x As y P 1-y, (III-V) CuIn x Ga 1-x Se 2 (I-III-VI) Ημιαγωγοί ευρέως χάσματος : ZnSe, CdTe (II-VI), GaN, InN, AlN (III-V) κλπ Ενδεικτικές τιμές E g και n i στους 300 K Ημιαγωγός Eg (ev) n i (cm -3 ) T (K) Ge x Si x GaAs x Band Gap (ev) 3 ZnSe AlP CdS ZnTe GaP AlAs 2 CdSe AlSb CdTe GaAs lnp Si 1 GaSb Ge Pbs lnas PbTe 0 PbSe lnsb Sn Lattice Constant (A) 5

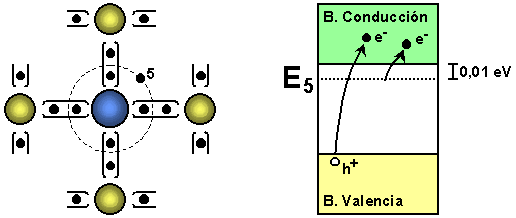

6 Ημιαγωγοί n- και p- τύπου image url image url Στο Ge ή Si προσθήκη στοιχείου V ομάδας π.χ αρσενικό (As) ή φώσφορος (P), τα 4 ηλεκτρόνια σθένους του As θα δημιουργήσουν με τα αντίστοιχα 4 των γειτονικών ατόμων του Ge ομοιοπολικούς δεσμούς και θα μείνει αδέσμευτο το 5 ο ηλεκτρόνιο του ατόμου του As. Το As ή ο P λέγονται δότες και ο ημιαγωγός n- τύπου Αντίθετα αν ένα τρισθενές στοιχείο, όπως π.χ το γάλλιο ή βόριο, εισαχθεί στον ημιαγωγό Si τότε τα τρία ηλεκτρόνια σθένους θα σχηματίσουν ομοιοπολικούς δεσμούς με Si και η θέση ηλεκτρονίου που λείπει οδηγεί στο σχηματισμό μιας οπής Το Ga ή Β λέγονται δέκτες και ο ημιαγωγός τύπου p 6

7 Επαφή pn Αν φέρουμε σε επαφή έναν ημιαγωγό p- τύπου με έναν ημιαγωγό n-τύπου image url image url Έχουμε τη δημιουργία τριών περιοχών: 2 ψευδοουδέτερων και μιας περιοχής με διαχωρισμό φορτίων και καθαρό φορτίο χώρου 7

8 Επαφή pn Χαρακτηριστικές Καμπύλες VI Ορθή πόλωση διόδου αντίσταση 10Ω Ανάστροφη πόλωση διόδου αντίσταση10 ΜΩ image url image url Ορθή πόλωση, + γεννήτριας σε p-type Ανάστροφη πόλωση, + γεννήτριας σε n-type 8

9 Επαφή pn Χαρακτηριστικές Καμπύλες VI Aνάστροφο ρεύμα κόρου I = I o exp ev γkt 1 image url Όπου V η τάση στα άκρα της διόδου, γ συντελεστής κατασκευής της διόδου (1-2), k σταθερά Boltzmann και T η θερμοκρασία 9

10 Φωτοβολταϊκά ως pn επαφές image url Απλοποιημένο σχήμα ΦΒ διάταξεις Ι φ = I o exp ev γkt 1 V oc = Μέγιστο Ρεύμα Φωτοβολταϊκού RL 0 Απλοποιημένο κύκλωμα ΦΒ διάταξης γkt e ln I φ Ι ο Μέγιστη Τάση - Τάση ανοικτού κυκλώματος RL 10

11 Φωτοβολταϊκά- Ηλεκτρικά Χαρακτηριστικά Σε συνθήκες βραχυκύκλωσης το ρεύμα βραχυκύκλωσης είναι: Ι sc = I φ Σε οποιαδήποτε άλλη κατάσταση το ρεύμα είναι: Ι L = Ι φ I o exp ei LR L γkt 1 11

12 Φωτοβολταϊκά- Ηλεκτρικά Χαρακτηριστικά Συντελεστής πλήρωσης FF O συντελεστής πλήρωσης ορίζεται ως: dark light FF = I mv m I sc V oc Vm Voc Im Isc 12

13 Φωτοβολταϊκά- Ηλεκτρικά Χαρακτηριστικά Συντελεστής απόδοσης O συντελεστής απόδοσης ορίζεται ως: n = P m H x A = I mv m H x A = FF x I sc x V oc H x A Όπου H είναι η ένταση (πυκνότητα ισχύος) της ακτινοβολίας που δέχεται η επιφάνεια του ΦΒ, εμβαδού A. Αύξηση της απόδοσης φωτοβολταϊκού στοιχείου μπορεί να επιτευχθεί μέσω της αύξησης του FF, I sc ή/και V oc 13

14 Φωτοβολταϊκά- Ηλεκτρικά Χαρακτηριστικά Συντελεστής απόδοσης Επίδραση θερμοκρασίας Η μεταβολή του συντελεστή απόδοσης με τη θερμοκρασία: image url n θ = n x σ θ n ορίζεται η απόδοση στους 25 ο C σ θ o θερμοκρασιακός συντελεστής ισχύος 14

15 Φωτοβολταϊκά- Μέγιστη Ισχύς/Ρεύμα/Τάση Η τάση των φ/β μεταβάλλεται μη γραμμικά σε συνάρτηση με την ένταση του ρεύματος. Καμπύλη I-V Σημείο Μέγιστης Ισχύος I (A) 0.5 Καμπύλη Ισχύος 0.2 P (W) V (V) Για σταθερές συνθήκες ακτινοβολίας αλλά μεταβαλλόμενη αντίσταση κυκλώματος η τάση και η ένταση του ρεύματος παίρνουν ενδιάμεσες τιμές μεταξύ 0 - Voc και 0 Ιsc αντίστοιχα

16 Φωτοβολταϊκά- Ηλεκτρικά Χαρακτηριστικά Φωτοβολταϊκά- Μεταβαλλόμενες συνθήκες Voc (V) Voc H (W/m 2 ) Η μεταβολή της ανοιχτοκυκλωμένης τάσης και της βραχυκυκλωμένης έντασης ρεύματος σα συνάρτηση της ισχύος της ακτινοβολίας Isc Isc (ma/cm 2 ) Current (A) W 800 W 600 W Voltage (V) Μετατόπιση σημείων λειτουργίας ΦΒ στοιχείου και απομάκρυνση του σε σχέση με τα σημεία μέγιστης ισχύος της καμπύλης τάσης ρεύματος για διαφορετικές συνθήκες λειτουργίας Power (W) 16

17 V(V) Φωτοβολταϊκά- Ηλεκτρικά Χαρακτηριστικά Εγκατάσταση ταράτσας κτιρίου Χημικών Μηχανικών From specifications Voc=43 V, Isc=8.8 A I-V curves for p-si under different irradiation levels 320W/m2 427W/m2 565W/m2 703W/m2 798W/m2 899W/m2 1006W/m2 1037W/m I(A) 17

18 P (W) Φωτοβολταϊκά- Ηλεκτρικά Χαρακτηριστικά Εγκατάσταση ταράτσας κτιρίου Χημικών Μηχανικών From specifications P nom =260 Watt 300 P-Ι curves for p-si modules under different irradiation levels I (A) 18

19 Φωτοβολταϊκά Προδιαγραφές Electrical data (at STC) VBHH250AE01 VBHH254AE01 Maximum Power (Pmax) [W] Max Power Voltage (Vmp) [V] Max Power Current (Imp) [A] Open Circuit Voltage (Voc) [V] Short Circuit Current (Isc) [A] Maximum over current rating [A] 15 Output power tolerance [%] +10/-5 Maximum system voltage [V] 1000 At NOCT VBHH250AE01 VBHH254AE01 Maximum Power (Pmax) [W] Max Power Voltage (Vmp) [V] Max Power Current (Imp) [A] Open Circuit Voltage (Voc) [V] Short Circuit Current (Isc) [A] Temperature characteristics VBHH250AE01 VBHH254AE01 Temperature (NOCT) [ o C] Temp. coefficient of Pmax [%/ o C] Temp. coefficient of Voc [V/ o C] Temp. coefficient of Isc [ma/ o C] At low irradiance Maximum Power (Pmax) [W] Max Power Voltage (Vmp) [V] Max Power Current (Imp) [A] Open Circuit Voltage (Voc) [V] Short Circuit Current (Isc) [A] μέθοδοι χαρακτηρισμού STC (Standard Test Conditions), H=1000 W/m2, T=25 o C Οι θερμοκρασιακοί συντελεστές δίνονται NOCT (Nominal Operating Cell Temperature), H=800 W/m2, T = 46 o C σε NOCT συνθήκες Low irradiance, H=200 W/m2, T=25 o C 19

20 Τεχνολογίες ΦΒ Πλαίσια ΦΒ μονοκρυσταλλικού και πολυκρυσταλλικού πυριτίου Πλαίσια ΦΒ λεπτών υμενίων ΦΒ αμόρφου πυριτίου ΦΒ πολλαπλών επαφών πυριτίου a-si:h/a-si:h, μc-si:h/a-si:h ΦΒ λεπτών υμενίων CdTe ΦΒ λεπτών υμενίων CIGS Οργανικά φωτοβολταϊκά κελλιά 20

21 Αποδόσεις διαφορετικών τεχνολογιών Φωτοβολταϊκών image url 21

22 Τεχνολογίες ΦΒ c-si Thin films Organic cells image url image url image url Αποδόσεις 12 to 14 % Τιμές 0.7 to 1.4 /Wp Πλαίσια 100 Wp to 300 Wp Αποδόσεις 7 to 11 % Τιμές 0,5 to 1.2 /Wp Πλαίσια 40 Wp to 125 Wp Αποδόσεις 3 to 5 % Τιμές ~ 1.5 /Wp Πλαίσια 5 Wp to 20 Wp 22

23 Παρασκευή ΦΒ Πολυκρυσταλλικού Πυριτίου Αναλυτικά Βήματα Η πρώτη ύλη ψεκάζεται με μείγμα από νιτρίδιο του πυριτίου και θερμαίνεται ώστε το μείγμα να σταθεροποιηθεί στην εσωτερική του επιφάνεια (καλούπι). Χώνευση πυριτίου και doping με βόριο (δημιουργία ημιαγωγού τύπoυ p πυρίτιο 4e στην εξωτερική στοιβάδα, βόριο 3e στην εξωτερική). Τοποθέτηση σε φούρνους => πλίνθωμα πολυκρυσταλλικού πυριτίου (ingot). Αφαίρεση crucible και καθαρισμός. 23

24 Παρασκευή ΦΒ Πολυκρυσταλλικού Πυριτίου Απόρριψη εξωτερικής επιφάνειας ingot και δημιουργία bricks Ποιοτικός έλεγχος bricks έλεγχος διάρκειας ζωής ατέλειες Αναλυτικά Βήματα Κόψιμο bricks και δημιουργία λεπτών ~10 μm δισκίων p-doped πυριτίου 24

25 Κατασκευή Φωτοβολταϊκού κελιού N-doping + μη ανακλαστική επίστρωση ΦΒ κελί Επιμετάλλωση εμπρός και πίσω Wafer Συνδέσεις Ποιοτικός Έλεγχος Συναρμολόγηση ΦΒ Πλαίσια 25

26 Κατασκευή Φωτοβολταϊκού κελιού Doping των wafers με φώσφορο (σε αυτό το σημείο δημιουργείται p-n junction φώσφορος έχει 5 e στην εξωτερική στοιβάδα) Ποιοτικός έλεγχος Εναπόθεση μη-ανακλαστικής επίστρωσης Επιμετάλλωση (Metallization) : επίστρωση αλουμινίου για δημιουργία επαφής για ηλεκτρικό κύκλωμα Solar cell Έλεγχος απόδοσης 26

27 ΦΒ λεπτών υμενίων πυριτίου Efficiency theoretical limit 27

28 Παρασκευή ΦΒ λεπτών υμενίων Καθαρισμός Γυαλιού πυριτίου Βήμα 1 Clean TCO Laser PECVD Laser TCO Laser Assembly Glass substrate 28

29 Παρασκευή ΦΒ λεπτών υμενίων πυριτίου Βήμα 2 Εμπρός Επαφή Εναπόθεση αγώγιμου οξειδίου (ZnO) μέσω χημικής εναπόθεσης χαμηλής πίεσης Clean TCO Laser PECVD Laser TCO Laser Assembly FC TCO contact Glass substrate 29

30 Παρασκευή ΦΒ λεπτών υμενίων Εγχάραξη με Laser πυριτίου Βήμα 3 Clean TCO Laser PECVD Laser TCO Laser Assembly P1 TCO contact Glass substrate 30

31 Παρασκευή ΦΒ λεπτών υμενίων Καθαρισμός πυριτίου Βήμα 3 Clean TCO Laser PECVD Laser TCO Laser Assembly Clean TCO contact Glass substrate 31

32 Παρασκευή ΦΒ λεπτών υμενίων Εναπόθεση ενεργών στοιβάδων πυριτίου με πλάσμα Εναπόθεση p-στοιβάδων με πλάσμα B2H6/SiH4 Εναπόθεση ενδογενούς στοιβάδας με πλάσμα SiH4/H2 Εναπόθεση n-στοιβάδων με πλάσμα PH3/SiH4 πυριτίου Βήμα 4 Clean TCO Laser PECVD Laser TCO Laser Assembly asi/µc-si TF silicon TCO contact Glass substrate 32

33 Παρασκευή ΦΒ λεπτών υμενίων 2η Εγχάραξη με Laser πυριτίου Βήμα 5 Clean TCO Laser PECVD Laser TCO Laser Assembly P2 TF silicon TCO contact Glass substrate 33

34 Παρασκευή ΦΒ λεπτών υμενίων Πίσω Επαφή πυριτίου Βήμα 6 Εναπόθεση αγώγιμου οξειδίου (ZnO) μέσω χημικής εναπόθεσης ψαμηλής πίεσης Clean TCO Laser PECVD Laser TCO Laser Assembly BC Back contact TF silicon TCO contact Glass substrate 34

35 Παρασκευή ΦΒ λεπτών υμενίων πυριτίου Βήμα 7 3η Εγχάραξη με Laser Clean TCO Laser PECVD Laser Back Contact Laser Assembly P3 Back contact TF silicon TCO contact Glass substrate 35

36 Παρασκευή ΦΒ λεπτών υμενίων πυριτίου Βήμα 8 Απλό ΦΒ κελί Clean TCO Laser PECVD Laser Back Contact Laser Assembly Single Cell Back contact TF silicon TCO contact Current Flow Glass substrate Sunlight 36

37 Παρασκευή ΦΒ λεπτών υμενίων Η διεργασία εγχάραξης παίζει πολυ σημαντικό ρόλο στη όλη διεργασία παρασκευής πρέπει να είναι σύντομη, προσαρμοσμένη στη κάθε στοιβάδα και ακριβής Clean TCO Laser PECVD Laser Back Contact Laser Assembly Single Cell P1 P2 P3 Back contact TF silicon TCO contact Glass substrate Ενεργή επιφάνεια Νεκρή ζώνη 37

38 Παρασκευή ΦΒ λεπτών υμενίων Clean TCO Laser PECVD Laser Back Contact Laser Assembly current Ρεύμαδιόδου Φωτόρεύμα Σε σειρά αντίσταση electron flow + Παράλληλη αντίσταση voltage 38

39 Τελική Μορφή 39

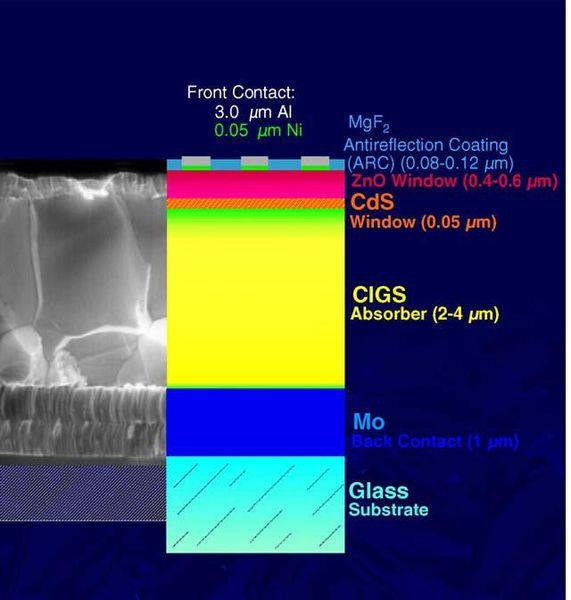

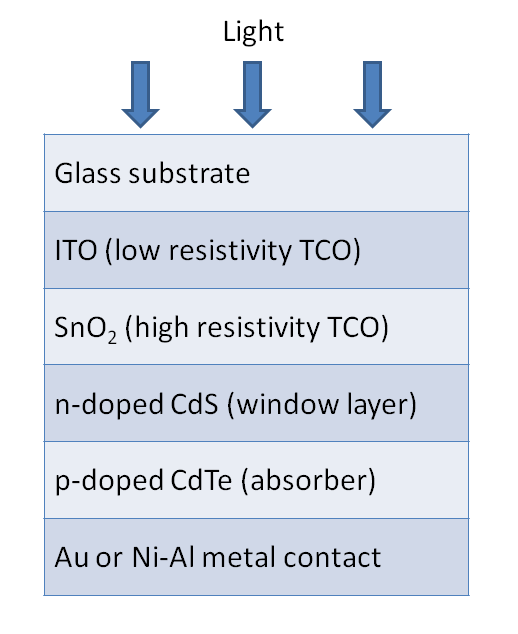

40 Δομή λεπτών υμενίων CdTe και CIGS CdTe CIGS 40

41 Βήματα παρασκευής ΦΒ λεπτών υμενίων CdTe και CIGS Καθαρισμός γυαλιού Εναπόθεση TCO Εγχάραξη με laser Εναπόθεση CIGS ή CdTe ή CdS, CsS Ηλεκτρική επαφή Εγχάραξη Μηχανική εγχάραξη Ενεργοποίηση Μηχανική εγχάραξη Σύνδεση ηλεκτροδίων Εξωτερικό περίβλημα Τοποθέτηση Καλωδίων Τελικές δοκιμές 41

42 Σύστηματα εναπόθεσης CdTe και Εξάχνωση CIGS Ή σκαφάκι Cd και Te 42

43 Αποδόσεις ΦΒ υμενίων CdTe και CIGS Area (cm 2 ) Area (cm2) VοC (V) JSC (ma/cm2) FF (%) Efficiency (%) Comments CIGSe CIGSe/CdS/Cell NREL, 3-stage process CIGSe CIGSe/ZnS (O,OH) NREL, Nakada et al CIGS Cu(In,Ga)S 2 /CdS Dhere, FSEC CIAS Cu(In,Al)Se 2 /CdS IEC, Eg = 1.15eV CdTe CTO/ZTO/CdS/CdTe NREL, CSS CdTe SnO 2 /Ga 2 O 3 /CdS/CdTe IEC, VTD CdTe ZnO/CdS/CdTe/Metal U. of Toledo, sputtered 43

44 Πλεονεκτήματα Μειονεκτήματα Τεχνολογιών Πολυκρυσταλλικό Πυρίτιο Λεπτών υμενίων CdTe και CIGS Πλεονεκτήματα Πλεονεκτήματα Υψηλές αποδόσεις Μικρή κατανάλωση πρώτων υλών Ώριμη Τεχνολογία Ευκολία Παρασκευής Υψηλές αποδόσεις - σταθερότητα Μειονεκτήματα Μειονεκτήματα Υψηλό Κόστος παρασκευής Υψηλή Χρήση τοξικών υλικών Κατανάλωση Ενέργειας Υψηλή κατανάλωση ενέργειας Υψηλή κατανάλωση πρώτων υλών Λεπτών υμενίων Πυριτίου Πλεονεκτήματα Χαμηλό Κόστος Μικρή κατανάλωση πρώτων υλών - ενέργειας Μειονεκτήματα Χαμηλές αποδόσεις ΦΒ πλαίσια μικρής ισχύος Πτώση απόδοσης κατά τον κύκλο ζωής του Υψηλό κόστος απόκτησης εξοπλισμού 44
