2 Ηλεκτρεγερτική δύναμη. emf Ιστορική ονομασία που δόθηκε από τον Faraday. (Η αιτία που τείνει να δημιουργήσει ηλεκτρικό ρεύμα) Το έργο που πρέπει να δοθεί στο μοναδιαίο φορτίο για δημιουργήσει μια διαφορά δυναμικού V στα άκρα μιας πηγής με ανοικτούς ακροδέκτες. Η πηγή καταναλώνει έργο για να διαχωρίσει τα αρνητικά και θετικά φορτία. V=dW/dq Όταν η πηγή διαρρέεται από ρεύμα η διαφορά δυναμικού στους ακροδέκτες είναι μικρότερη από την ΗΕΔ, λόγω εσωτερικής αντίστασης. 2

3 Πηγές Χημικές (στήλες, συσσωρευτές) Ηλεκτρομαγνητικές (δυναμό, γεννήτριες) Ηλιακές (φωτοκυψέλες) άλλες 3

4 Νόμοι του Kirchhoff 4

5 Ένταση Ηλ. Πεδίου και διαφορά δυναμικού κατά μήκος ενός κυκλώματος Ολοκληρώνουμε κατά μήκος του κυκλώματος 5

6 Νόμος του Kirchhoff για τις τάσεις 6

7 7

8 Υδραυλικό ισοδύναμο. Οι αύλακες με μεγάλη διατομή αντιπροσωπεύουν τους αγωγούς χωρίς αντίσταση, ο σωλήνας α την αντίσταση R, η αντλία την πηγή και ο σωλήνας d την εσωτερική αντίσταση της πηγής. 8

9 Ισχύς που καταναλώνεται. Η σχέση V e =IR ερμηνεύεται: Το μοναδιαίο φορτίο, αποκτά από την ΗΕΔ της πηγής ενέργεια V e η οποία μετατρέπεται σε θερμότητα IR. Το φορτίο dq αποκτά ενέργεια dqv e ή η ισχύς που μεταφέρει V e *dq/dt. Δηλαδή V e I = I 2 R η ισχύς που προσφέρει η πηγή, μετατρέπεται σε θερμική ισχύ στην αντίσταση. 9

10 Νόμος του Kirchhoff για τα ρεύματα Από το θεώρημα Stokes προκύπτει ότι η απόκλιση του J είναι μηδέν. Έκφραση της συνέχειας του ρεύματος. 10

11 Αν το ρεύμα δεν είναι σταθερό Μέχρι να φορτιστεί η σφαίρα το ρεύμα που διαρρέει την επιφάνεια είναι μη μηδενικό. 11

12 Σ Ι=0 Ρεύματα σε καταιγίδα Θετικά προς την Στρατόσφαιρα Αρνητικά προς τη γή 12

13 Εφαρμογή σε απλά κυκλώματα 13

14 Μεταβατικά ρεύματα, φόρτιση πυκνωτή 14

15 Φόρτιση Πυκνωτή. Άλλοι τύποι: 15

16 Γέφυρα, διαιρέτης 16

17 Το ηλεκτροστατικό πεδίο είναι διατηρητικό. Άρα το ολοκλήρωμα του κατά μήκος μιας κλειστής γραμμής είναι μηδέν Το έργο που παράγει το ηλεκτρικό πεδίο κατά μήκος του κυκλώματος ισούται με την ΗΕΔ της πηγής. Τα ηλεκτρόνια κατά την κίνηση τους χάνουν ενέργεια. Η πηγή προσφέρει την ενέργεια για την κίνηση των ηλεκτρονίων 17

18 Ασκήσεις Λύστε τα προβλήματα (Alonso-Fin) Για απορίες χρησιμοποιήστε το ή τη σελίδα του διαλόγου. 18

19 Ισοδυναμικές γραμμές Ισοδυναμικές γραμμές κατά μήκος ενός κυλινδρικού αγωγού Το Ηλ. πεδίο μέσα σε έναν ομοαξονικό αγωγό. Το Ηλ. πεδίο κατά μήκος του αγωγού είναι πολύ μικρότερο από το ακτινικό. 19

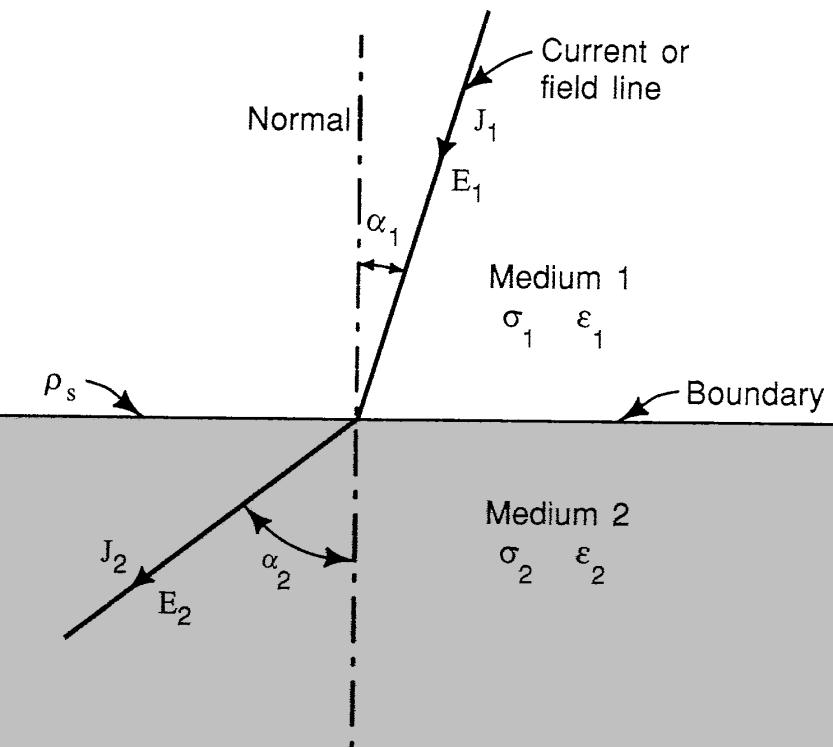

20 Ρεύμα ανάμεσα σε αγωγούς με διαφορετική αγωγιμότητα Δύο υλικά με σταθερές ε 1, σ 1 και ε 2,σ 2 Για την κάθετη συνιστώσα του ρεύματος ισχύει: Jn1 Jn2 (1) Για την εφαπτομενική συνιστώσα της έντασης: Et 1 Et2 (2) J Από το νόμο Ohm : t1 Jt 2 σ1 σ2 (3) Διαιρώντας την (3) με την (1) J σ J 1 t1 n1 J σ J 2 t2 n2 ή tanα tanα 1 2 σ σ
