1 Οδηγός αναφοράς υλικού HP ProOne 400 G1 All-in-One

2 Copyright 2014 Hewlett-Packard Development Company, L.P. Οι πληροφορίες που περιέχονται στο παρόν υπόκεινται σε αλλαγές χωρίς προειδοποίηση. Η ονομασία Windows είναι εμπορικό σήμα ή σήμα κατατεθέν της Microsoft Corporation στις Ηνωμένες Πολιτείες ή/και άλλες χώρες. Οι ονομασίες Intel και Core είναι εμπορικά σήματα της Intel Corporation στις Η.Π.Α. και σε άλλες χώρες. Η ονομασία Bluetooth είναι εμπορικό σήμα ιδιοκτησίας του κατόχου του και χρησιμοποιείται από την εταιρεία Hewlett- Packard κατόπιν αδείας. Οι μοναδικές εγγυήσεις για τα προϊόντα και τις υπηρεσίες της HP είναι αυτές που ορίζονται στις ρητές δηλώσεις εγγύησης που συνοδεύουν αυτά τα προϊόντα και τις υπηρεσίες. Τίποτα από όσα αναφέρονται στο παρόν δεν πρέπει να ερμηνευθεί ως πρόσθετη εγγύηση. Η HP δεν φέρει ευθύνη για τεχνικά ή συντακτικά σφάλματα ή παραλείψεις του παρόντος. Αυτό το έγγραφο περιέχει αποκλειστικές πληροφορίες που προστατεύονται από δικαιώματα πνευματικής ιδιοκτησίας. Απαγορεύεται η αναπαραγωγή, προσαρμογή ή μετάφραση οποιουδήποτε μέρους του παρόντος εγγράφου χωρίς προηγούμενη γραπτή συγκατάθεση της Hewlett-Packard. Πρώτη έκδοση (Ιανουάριος 2014) Κωδικός εγγράφου:

3 Πληροφορίες για το έντυπο αυτό Αυτός ο οδηγός περιέχει βασικές πληροφορίες για την αναβάθμιση του συγκεκριμένου μοντέλου υπολογιστή. ΠΡΟΕΙ /ΣΗ! Το κείμενο που τονίζεται με αυτό τον τρόπο υποδεικνύει ότι ενδεχόμενη αδυναμία τήρησης των οδηγιών θα μπορούσε να έχει ως αποτέλεσμα σωματική βλάβη ή απώλεια ζωής. ΠΡΟΣΟΧΗ Το κείμενο που τονίζεται με αυτό τον τρόπο υποδεικνύει ότι ενδεχόμενη αδυναμία τήρησης των οδηγιών θα μπορούσε να έχει ως αποτέλεσμα καταστροφή εξοπλισμού ή απώλεια δεδομένων. ΣΗΜΕΙΩΣΗ Το κείμενο που τονίζεται με αυτό τον τρόπο παρέχει σημαντικές συμπληρωματικές πληροφορίες. iii

4 iv Πληροφορίες για το έντυπο αυτό

5 Πίνακας περιεχομένων 1 Χαρακτηριστικά προϊόντος... 1 Επισκόπηση... 1 Εξαρτήματα πρόσοψης... 3 Πλευρικά εξαρτήματα... 4 Εξαρτήματα πίσω πλευράς... 5 Λειτουργίες πληκτρολογίου... 6 Ρύθμιση της βάσης... 7 Αφύπνιση του υπολογιστή... 7 Θέση σειριακού αριθμού Επιλογές εμφάνισης... 9 Ρύθμιση του σήματος ήχου... 9 Ρύθμιση της φωτεινότητας της οθόνης Επιδιόρθωση και αναβάθμιση υλικού Προειδοποιήσεις και προφυλάξεις Πρόσθετες πληροφορίες Σύνδεση και αποσύνδεση ρεύματος Σύνδεση με το ηλεκτρικό ρεύμα Αποσύνδεση του ηλεκτρικού ρεύματος Εγκατάσταση κλειδαριάς καλωδίων Εγκατάσταση μιας βίδας ασφαλείας καλύμματος πρόσβασης Συγχρονισμός του προαιρετικού ασύρματου πληκτρολογίου ή ποντικιού Αφαίρεση μπαταριών από το προαιρετικό ασύρματο πληκτρολόγιο ή ποντίκι Σύνδεση του υπολογιστή σε εξάρτημα ανάρτησης Σύνδεση μιας δεύτερης οθόνης Εντοπισμός εσωτερικών εξαρτημάτων Αφαίρεση και εγκατάσταση μνήμης SODIMM DDR3-SDRAM SODIMM Σύνδεση στις υποδοχές SODIMM Εγκατάσταση μονάδων μνήμης SODIMM Αντικατάσταση μπαταρίας Αντικατάσταση μονάδων δίσκου Αντικατάσταση της μονάδας σκληρού δίσκου Αφαίρεση μονάδας σκληρού δίσκου v

6 Αφαίρεση μονάδας σκληρού δίσκου 3,5 ιντσών Αφαίρεση μονάδας στερεάς κατάστασης 2,5 ιντσών (SSD), αυτοκρυπτογραφούμενης μονάδας δίσκου (SED), ή υβριδικής μονάδας δίσκου στερεάς κατάστασης (SSHD) Εγκατάσταση μονάδας σκληρού δίσκου Εγκατάσταση μονάδας σκληρού δίσκου 3,5 ιντσών Εγκατάσταση μονάδας στερεάς κατάστασης 2,5 ιντσών (SSD), αυτοκρυπτογραφούμενης μονάδας δίσκου (SED), ή υβριδικής μονάδας δίσκου στερεάς κατάστασης (SSHD) Αντικατάσταση της μονάδας οπτικού δίσκου Παράρτημα Α Ηλεκτροστατική αποφόρτιση Αποτροπή πρόκλησης ηλεκτροστατικής ζημιάς Μέθοδοι γείωσης Παράρτημα Β Οδηγίες λειτουργίας, τακτική φροντίδα και προετοιμασία αποστολής υπολογιστή Οδηγίες λειτουργίας και τακτική φροντίδα υπολογιστή Προφυλάξεις για τη μονάδα οπτικού δίσκου Προετοιμασία για αποστολή Ευρετήριο vi

7 1 Χαρακτηριστικά προϊόντος Επισκόπηση Εικόνα 1-1 HP ProOne 400 G1 All-in-One Το HP ProOne 400 G1 All-in-One προσφέρει τα παρακάτω χαρακτηριστικά: Μικρό μέγεθος και πολυάριθμες ενσωματωμένες δυνατότητες Αντιθαμβωτική ευρεία οθόνη LCD 54,6 cm (21,5 ιντσών) με οπισθοφωτισμό WLED (1920 x 1080) Οθόνη οπτικής αφής Ρυθμιζόμενη κλίση Το αφαιρούμενο κάλυμμα στην πίσω πλευρά του υπολογιστή επιτρέπει την εύκολη και αποτελεσματική επιδιόρθωση του υπολογιστή από χρήστες ή τεχνικούς Οπές προσάρτησης VESA (100 mm x 100 mm) Επεξεργαστές Intel Core τέταρτης γενιάς Σκληρός δίσκος έως και 2 TB, μονάδα στερεάς κατάστασης 180 GB, Αυτοκρυπτογραφούμενος δίσκος στερεάς κατάστασης 256 GB, Αυτοκρυπτογραφούμενος δίσκος 500 GB, ή Σκληρός δίσκος στερεάς κατάστασης 1 TB Προαιρετική μονάδα οπτικού δίσκου με συρτάρι φόρτωσης HP SuperMulti DVD+/-RW SATA, Μονάδα ανάγνωσης δίσκων DVD-ROM, ή Λεπτή μονάδα εγγραφής BDXL Blu-ray Mini H81 Express x1 ύο υποδοχές SODIMM με έως και 16 GB μνήμης DDR3 SDRAM και υποστήριξη μνήμης διπλού καναλιού Ενσωματωμένα γραφικά Intel Έξοδος βίντεο DisplayPort (με ήχο) για υποστήριξη δεύτερης οθόνης Επισκόπηση 1

8 Σειριακή θύρα Ήχος DP, υποστήριξη κλειδιού (dongle) DP σε VGA/DVI/HDMI Ενσωματωμένος ελεγκτής Ethernet Realtek RTL8151GH-CG GbE υνατότητα ασύρματης σύνδεσης (προαιρετικό): Κάρτα ασύρματης σύνδεσης διπλής ζώνης Intel Wireless-N 7260, a/b/g/n Κάρτα συνδυασμού WLAN και Bluetooth, a/b/g/n Bluetooth 4.0 Προαιρετική ενσωματωμένη κάμερα web και συστοιχία διπλού μικροφώνου Κορυφαία στερεοφωνικά ηχεία Προαιρετική συσκευή ανάγνωσης καρτών μέσων 5 σε 1 6 θύρες USB: 1 USB 3.0, 1 USB 3.0 (ταχεία φόρτιση), 4 USB 2.0 Επιλογή ενσύρματου ή ασύρματου πληκτρολογίου και ποντικιού Ενσύρματο πληκτρολόγιο και ποντίκι USB Πλενόμενο πληκτρολόγιο και ποντίκι USB PS/2 HP Ασύρματο πληκτρολόγιο και ποντίκι Λειτουργικό σύστημα Windows 7 Professional 32-bit ή 64-bit ή Windows 8,1 Professional 64- bit Εξωτερική τροφοδοσία με εξοικονόμηση ενέργειας έως και 89% Πληροί τις προδιαγραφές ENERGY STAR, εγγεγραμμένο στην κατηγορία EPEAT Gold Για περισσότερες πληροφορίες, επισκεφθείτε τη διεύθυνση και κάντε αναζήτηση για το συγκεκριμένο μοντέλο υπολογιστή για να βρείτε τα QuickSpecs του συγκεκριμένου μοντέλου. 2 Κεφάλαιο 1 Χαρακτηριστικά προϊόντος

9 Εξαρτήματα πρόσοψης Εικόνα 1-2 Εξαρτήματα πρόσοψης Πίνακας 1-1 Εξαρτήματα πρόσοψης Εξάρτημα Εξάρτημα 1 Συστοιχία διπλού μικροφώνου (προαιρετικό) 4 Κουμπί λειτουργίας 2 Φωτεινή ένδειξη δραστηριότητας κάμερας web (με προαιρετική κάμερα web) 5 Στερεοφωνικά ηχεία υψηλής απόδοσης 3 Κάμερα web (προαιρετική) Εξαρτήματα πρόσοψης 3

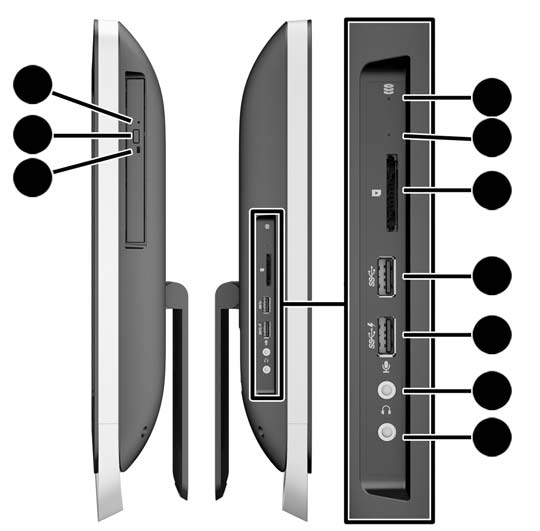

10 Πλευρικά εξαρτήματα Εικόνα 1-3 Πλευρικά εξαρτήματα Πίνακας 1-2 Πλευρικά εξαρτήματα Εξάρτημα Εξάρτημα 1 Μονάδα οπτικού δίσκου με συρτάρι φόρτωσης 6 Συσκευής ανάγνωσης καρτών μέσων HP 5 σε 1 (προαιρετικό) 2 Κουμπί εξαγωγής μονάδας οπτικού δίσκου 7 Θύρα USB Φωτεινή ένδειξη δραστηριότητας μονάδας οπτικού δίσκου 4 Φωτεινή ένδειξη δραστηριότητας μονάδας σκληρού δίσκου 5 Φωτεινή ένδειξη LED συσκευής ανάγνωσης καρτών μέσων 5 σε 1 HP (προαιρετική) 8 Θύρα USB 3.0, ταχεία φόρτιση 9 Υποδοχή μικροφώνου 10 Υποδοχή ακουστικών 4 Κεφάλαιο 1 Χαρακτηριστικά προϊόντος

11 Εξαρτήματα πίσω πλευράς Εικόνα 1-4 Εξαρτήματα πίσω πλευράς Πίνακας 1-3 Εξαρτήματα πίσω πλευράς Εξάρτημα Εξάρτημα 1 Κάλυμμα πρόσβασης 7 Βύσμα σύνδεσης τροφοδοσίας 2 Βίδα ασφαλείας καλύμματος πρόσβασης (θέση αποθήκευσης) 8 LED δραστηριότητας εισόδου τροφοδοσίας DC 3 Οπή βίδας ασφαλείας (θέση κλειδώματος) 9 Θύρα Gigabit Ethernet RJ-45 4 Θύρα DisplayPort 10 (4) θύρες USB Σειριακή θύρα 11 Έξοδος γραμμής στερεοφωνικού ήχου 6 Υποδοχή κλειδαριάς καλωδίου Εξαρτήματα πίσω πλευράς 5

12 Λειτουργίες πληκτρολογίου Εικόνα 1-5 Λειτουργίες πληκτρολογίου Πίνακας 1-4 Λειτουργίες πληκτρολογίου Εξάρτημα Εξάρτημα 1 Αναμονή 6 Αποκοπή ήχου 2 Γρήγορη μετάβαση προς τα πίσω 7 Μείωση έντασης 3 Αναπαραγωγή/Παύση 8 Αύξηση έντασης 4 ιακοπή 9 Λειτουργία 5 Γρήγορη προώθηση 6 Κεφάλαιο 1 Χαρακτηριστικά προϊόντος

13 Ρύθμιση της βάσης Αυτή η βάση σάς επιτρέπει να δώσετε κλίση στον υπολογιστή προς τα πίσω από 10 μοίρες έως 25 μοίρες για να τον ρυθμίσετε σε ένα άνετο επίπεδο. Εικόνα 1-6 Ρύθμιση κλίσης Αφύπνιση του υπολογιστή Για να αφυπνίσετε το HP ProOne 400 G1 All-in-One: Για να αφυπνίσετε τον υπολογιστή από την κατάσταση αναμονής χρησιμοποιώντας τη λειτουργία αφής, περάστε το δάχτυλό σας στην οθόνη ή ακουμπήστε την οθόνη παρατεταμένα για τουλάχιστον δύο δευτερόλεπτα. Για να αφυπνίσετε τον υπολογιστή από την αδρανοποίηση, πατήστε και αφήστε το κουμπί λειτουργίας. Αυτό επηρεάζει το HP ProOne 400 G1 All-in-One που διαθέτει ένα από τα παρακάτω λειτουργικά συστήματα: Windows 8 (όλες οι εκδόσεις, 64-bit) Windows 7 (όλες οι εκδόσεις, 32-bit και 64-bit) Ρύθμιση της βάσης 7

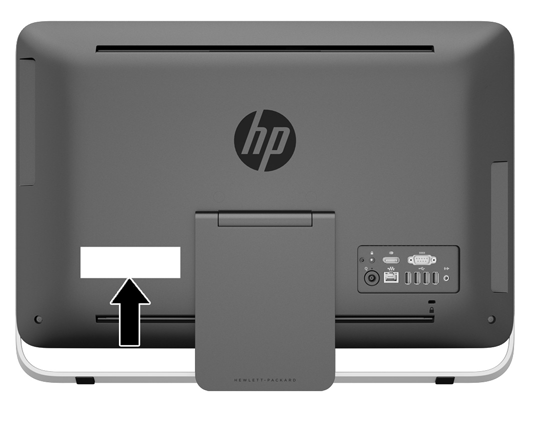

14 Θέση σειριακού αριθμού Ο υπολογιστής έχει έναν μοναδικό σειριακό αριθμό και έναν αναγνωριστικό αριθμό προϊόντος που βρίσκονται στο εξωτερικό μέρος του υπολογιστή. Αναφέρετε αυτόν τον αριθμό κάθε φορά που απευθύνεστε στην υπηρεσία εξυπηρέτησης πελατών για βοήθεια. Εικόνα 1-7 Εντοπισμός του σειριακού αριθμού 8 Κεφάλαιο 1 Χαρακτηριστικά προϊόντος

15 2 Επιλογές εμφάνισης Ρύθμιση του σήματος ήχου Το HP ProOne 400 G1 AiO δεν διαθέτει κουμπί υλικού για τον έλεγχο της έντασης του ήχου. (Ωστόσο, ορισμένα πληκτρολόγια διαθέτουν κουμπιά λειτουργίας έντασης ήχου.) Η ένταση του ήχου μπορεί να ρυθμιστεί με το κύριο στοιχείο ελέγχου του λειτουργικού συστήματος ή με το στοιχείο ελέγχου του λογισμικού αναπαραγωγής ήχου. Το κύριο στοιχείο ελέγχου του λειτουργικού συστήματος και το στοιχείο ελέγχου του λογισμικού αναπαραγωγής ήχου είναι ανεξάρτητα. Ωστόσο, είναι και τα δύο ενεργά ταυτόχρονα και επηρεάζουν τη συνολική ένταση του σήματος ήχου. Εάν το σήμα ήχου δεν ακούγεται, ελέγξτε το κύριο στοιχείο ελέγχου του λειτουργικού συστήματος και το στοιχείο ελέγχου του λογισμικού αναπαραγωγής ήχου για να βεβαιωθείτε ότι δεν έχει ρυθμιστεί κάποιο από τα δύο πολύ χαμηλά. Ρύθμιση της φωτεινότητας της οθόνης Οι ρυθμίσεις φωτεινότητας οπισθοφωτισμού του HP ProOne 400 G1 AiO ελέγχουν τη συνολική φωτεινότητα μόνο της εσωτερικής οθόνης. Τα Windows 7 και Windows 8 παρέχουν δύο μεθόδους για τον έλεγχο της φωτεινότητας οπισθοφωτισμού της εσωτερικής οθόνης. Αυτές οι δύο επιλογές ρυθμίζουν τη φωτεινότητα του οπισθοφωτισμού από 100% έως και 30% της πλήρους φωτεινότητας του οπισθοφωτισμού. Windows 7 1. Επιλέξτε Πίνακας ελέγχου > Επιλογές παροχής ενέργειας. 2. Μετακινήστε το ρυθμιστικό φωτεινότητας της οθόνης στο κάτω μέρος του παραθύρου για να πραγματοποιήσετε προσαρμογές. ή 1. Κάντε κλικ στο κουμπί Έναρξη > Προγράμματα > Παραγωγικότητα και εργαλεία > HP My Display. 2. Επιλέξτε Προσαρμογή. 3. Μετακινήστε το ρυθμιστικό για να πραγματοποιήσετε προσαρμογές. 4. Στο κάτω μέρος του παραθύρου, κάντε κλικ στο κουμπί Εφαρμογή ή OK για να αποθηκεύσετε τις αλλαγές. Windows 8 1. Τοποθετήστε το δείκτη στην πάνω δεξιά γωνία της οθόνης Έναρξης για να εμφανιστούν τα σύμβολα. 2. Κάντε κλικ στις Ρυθμίσεις. 3. Στην κάτω δεξιά γωνία, κάντε κλικ στο στοιχείο Φωτεινότητα. 4. Μετακινήστε το ρυθμιστικό για να πραγματοποιήσετε προσαρμογές. Ρύθμιση του σήματος ήχου 9

16 ή 1. Από το παράθυρο της επιφάνειας εργασίας, τοποθετήστε το δείκτη στη γραμμή εργασιών στο κάτω άκρο της οθόνης. 2. Κάντε κλικ στο βέλος Εμφάνιση κρυφών εικονιδίων και, στη συνέχεια, κάντε κλικ στο εικονίδιο του HP My Display. 3. Επιλέξτε Προσαρμογή. 4. Μετακινήστε το ρυθμιστικό για να πραγματοποιήσετε προσαρμογές. 5. Στο κάτω μέρος του παραθύρου, κάντε κλικ στο κουμπί Εφαρμογή ή OK για να αποθηκεύσετε τις αλλαγές. 10 Κεφάλαιο 2 Επιλογές εμφάνισης

17 3 Επιδιόρθωση και αναβάθμιση υλικού Προειδοποιήσεις και προφυλάξεις Προτού πραγματοποιήσετε αναβαθμίσεις βεβαιωθείτε ότι έχετε διαβάσει προσεκτικά όλες τις ισχύουσες οδηγίες, επιφυλάξεις και προειδοποιήσεις του παρόντος οδηγού. ΠΡΟΕΙ /ΣΗ! Για να μειώσετε τον κίνδυνο προσωπικού τραυματισμού από ηλεκτροπληξία, ζεστές επιφάνειες ή φωτιά: Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα, και αφήστε να περάσει λίγη ώρα ώστε να κρυώσουν τα εσωτερικά εξαρτήματα του συστήματος πριν τα αγγίξετε. Μη συνδέετε υποδοχές τηλεπικοινωνιών ή τηλεφώνου στις υποδοχές του ελεγκτή διασύνδεσης δικτύου (NIC). Μην απενεργοποιείτε την πρίζα γείωσης του καλωδίου τροφοδοσίας. Η πρίζα με γείωση αποτελεί σημαντικό χαρακτηριστικό ασφαλείας. Συνδέστε το καλώδιο τροφοδοσίας σε μια γειωμένη πρίζα που είναι εύκολα προσβάσιμη ανά πάσα στιγμή. Για τη δική σας ασφάλεια, μην τοποθετείτε αντικείμενα επάνω στα καλώδια τροφοδοσίας. ιατάξτε τα με τρόπο που δεν θα είναι δυνατό κάποιος να τα πατήσει ή να σκοντάψει σε αυτά. Μην τραβάτε τα καλώδια. Κατά την αποσύνδεση από την πρίζα, πιάνετε το καλώδιο από το βύσμα. Για να μειώσετε τον κίνδυνο σοβαρού τραυματισμού, διαβάστε τον Οδηγό ασφάλειας & άνεσης. Περιγράφει τον κατάλληλο σταθμό εργασίας, τη ρύθμιση των παραμέτρων, τη σωστή στάση καθώς και τις συνήθειες εργασίας των χρηστών υπολογιστών αλλά και συμβουλές για την υγεία τους. Παρέχει επίσης σημαντικές πληροφορίες ασφαλείας σχετικά με μηχανικά και ηλεκτρικά ζητήματα. Ο οδηγός αυτός βρίσκεται στο web, στην τοποθεσία ΠΡΟΕΙ /ΣΗ! Οι υπολογιστές που τοποθετούνται κατά μη προβλεπόμενο τρόπο επάνω σε συρταριέρες, βιβλιοθήκες, ράφια, γραφεία, ηχεία, κιβώτια ή καροτσάκια μπορεί να πέσουν και να προκαλέσουν προσωπικό τραυματισμό. Πρέπει να είστε πολύ προσεκτικοί και να δρομολογήσετε όλα τα καλώδια που συνδέονται με τον υπολογιστή ώστε να αποφύγετε να τα τραβήξετε, να πιαστείτε σε αυτά ή να σκοντάψετε επάνω τους. ΠΡΟΕΙ /ΣΗ! Περιέχει τροφοδοτούμενα και κινητά εξαρτήματα. Αποσυνδέστε την τροφοδοσία από τον εξοπλισμό πριν αφαιρέσετε το κάλυμμα πρόσβασης. Τοποθετήστε και ασφαλίστε το κάλυμμα πρόσβασης πριν τροφοδοτήσετε ξανά τον εξοπλισμό με ρεύμα. ΠΡΟΣΟΧΗ Ο στατικός ηλεκτρισμός μπορεί να προκαλέσει βλάβη στα ηλεκτρικά εξαρτήματα του υπολογιστή ή στον προαιρετικό εξοπλισμό. Πριν ξεκινήσετε αυτές τις διαδικασίες, βεβαιωθείτε ότι έχετε αποβάλει το στατικό ηλεκτρισμό από το σώμα σας αγγίζοντας στιγμιαία ένα γειωμένο μεταλλικό αντικείμενο. Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα Ηλεκτροστατική αποφόρτιση στη σελίδα 48. Όταν ο υπολογιστής είναι συνδεδεμένος σε μια πρίζα AC, η τάση εφαρμόζεται πάντα στην μητρική πλακέτα. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας από την πρίζα πριν ανοίξετε τον υπολογιστή για να αποφύγετε την πρόκληση βλάβης στα εσωτερικά εξαρτήματα του συστήματος. Προειδοποιήσεις και προφυλάξεις 11

18 Πρόσθετες πληροφορίες Για περισσότερες πληροφορίες σχετικά με την αφαίρεση και την επανατοποθέτηση στοιχείων υλικού, το βοηθητικό πρόγραμμα Computer Setup και την αντιμετώπιση προβλημάτων, ανατρέξτε στον οδηγό Maintenance and Service Guide (Οδηγός συντήρησης και επισκευής) (διαθέσιμος μόνο στα αγγλικά) για το δικό σας μοντέλο υπολογιστή, στη διεύθυνση Σύνδεση και αποσύνδεση ρεύματος Σύνδεση με το ηλεκτρικό ρεύμα 1. Συνδέστε τα καλώδια των περιφερειακών συσκευών στις κατάλληλες θύρες. 2. Συνδέστε το θηλυκό άκρο του καλωδίου τροφοδοσίας στη συσκευή τροφοδοσίας (1). 3. Συνδέστε το άλλο άκρο του καλωδίου τροφοδοσίας σε μια πρίζα ρεύματος (2). 4. Συνδέστε το κυκλικό άκρο του καλωδίου τροφοδοσίας στην υποδοχή σύνδεσης τροφοδοτικού στο πίσω μέρος του υπολογιστή (3). Εικόνα 3-1 Σύνδεση με το ηλεκτρικό ρεύμα 5. Πατήστε το κουμπί λειτουργίας στην πάνω πλευρά του υπολογιστή για να τον ενεργοποιήσετε. Αποσύνδεση του ηλεκτρικού ρεύματος 1. Αφαιρέστε όλα τα αφαιρούμενα μέσα, όπως οπτικοί δίσκοι ή μονάδες flash USB, από τον υπολογιστή. 2. Απενεργοποιήστε σωστά τον υπολογιστή από το λειτουργικό σύστημα και στη συνέχεια, απενεργοποιήστε τυχόν εξωτερικές συσκευές. 3. Αφαιρέστε την κλειδαριά καλωδίου, αν έχει εγκατασταθεί μια στο πίσω μέρος του υπολογιστή. 4. Αποσυνδέστε το καλώδιο τροφοδοσίας από το βύσμα σύνδεσης τροφοδοσίας στην πίσω πλευρά του υπολογιστή. 12 Κεφάλαιο 3 Επιδιόρθωση και αναβάθμιση υλικού

19 Εγκατάσταση κλειδαριάς καλωδίων Η υποδοχή κλειδαριάς καλωδίου σάς επιτρέπει να προστατέψετε τον υπολογιστή σας. Πρόκειται για μια συσκευή κλειδαριάς με κλειδί, στην οποία έχει προσαρτηθεί ένα συρματόσχοινο. Ασφαλίστε το ένα άκρο του καλωδίου στο γραφείο σας (ή σε κάποιο άλλο σταθερό αντικείμενο) και το άλλο άκρο του καλωδίου στην υποδοχή κλειδαριάς καλωδίου στο πίσω μέρος του υπολογιστή. Ασφαλίστε την κλειδαριά καλωδίου με το κλειδί. Εικόνα 3-2 Εγκατάσταση κλειδαριάς καλωδίων Εγκατάσταση κλειδαριάς καλωδίων 13

20 Εγκατάσταση μιας βίδας ασφαλείας καλύμματος πρόσβασης Μπορείτε να αποτρέψετε την πρόσβαση στα εσωτερικά εξαρτήματα ασφαλίζοντας το κάλυμμα πρόσβασης. Αφαιρέστε την ανθεκτική σε παραβιάσεις βίδα ασφαλείας Torx T15 από τη θέση αποθήκευσης στην πίσω πλευρά του υπολογιστή και βιδώστε την στην οπή βίδας ασφαλείας (θέση κλειδώματος) ώστε να αποτρέπεται η αφαίρεση του καλύμματος πρόσβασης. Εικόνα 3-3 Ασφάλιση του καλύμματος πρόσβασης Συγχρονισμός του προαιρετικού ασύρματου πληκτρολογίου ή ποντικιού Η εγκατάσταση του προαιρετικού ασύρματου πληκτρολογίου και του ποντικιού είναι εύκολη. Απλά αφαιρέστε τις προεξοχές ενεργοποίησης των μπαταριών τόσο στο πληκτρολόγιο όσο και στο ποντίκι για να ενεργοποιηθούν οι προεγκατεστημένες μπαταρίες. ΣΗΜΕΙΩΣΗ Για μεγαλύτερη διάρκεια ζωής και καλύτερη απόδοση της μπαταρίας του ποντικιού, αποφεύγετε τη χρήση του ποντικιού σε σκούρα ή πολύ γυαλιστερή επιφάνεια και απενεργοποιήστε το ποντίκι όταν δεν χρησιμοποιείται. 14 Κεφάλαιο 3 Επιδιόρθωση και αναβάθμιση υλικού

21 Για να συγχρονίσετε το ασύρματο πληκτρολόγιο και ποντίκι: 1. Βεβαιωθείτε ότι το πληκτρολόγιο και το ποντίκι βρίσκονται δίπλα στον υπολογιστή εντός 30 cm (1 πόδι) και μακριά από παρεμβολές από άλλες συσκευές. 2. Ενεργοποιήστε τον υπολογιστή. 3. Βεβαιωθείτε ότι ο διακόπτης λειτουργίας στην κάτω πλευρά του ποντικιού βρίσκεται στη θέση ενεργοποίησης. 4. Συνδέστε τον ασύρματο δέκτη σε μια θύρα USB του υπολογιστή. Εικόνα 3-4 Εγκατάσταση ασύρματου δέκτη 5. Πιέστε παρατεταμένα το πλήκτρο Σύνδεση στον ασύρματο δέκτη για πέντε δευτερόλεπτα έως ότου αρχίσει να αναβοσβήνει η μπλε ένδειξη δραστηριότητας LED. ΣΗΜΕΙΩΣΗ Όταν μπλε ένδειξη δραστηριότητας LED αρχίσει να αναβοσβήνει, έχετε 30 δευτερόλεπτα για να συγχρονίσετε το ποντίκι με τον ασύρματο δέκτη. 6. Πατήστε και αφήστε το κουμπί σύνδεσης στην κάτω πλευρά του ποντικιού. Η μπλε ένδειξη δραστηριότητας LED από τον ασύρματο δέκτη απενεργοποιείται όταν ολοκληρωθεί ο συγχρονισμός. ΣΗΜΕΙΩΣΗ Αν πατηθεί ξανά το πλήκτρο Σύνδεσης στο κάτω μέρος του ποντικιού, διακόπτεται ο συγχρονισμός του ασύρματου δέκτη και του ποντικιού. Απενεργοποιήστε το ποντίκι και έπειτα ενεργοποιήστε το ξανά, για να αποκαταστήσετε τον συγχρονισμό. ΣΗΜΕΙΩΣΗ Αν αυτή η διαδικασία αποτύχει, αφαιρέστε και επανατοποθετήστε το δέκτη του ασύρματου πληκτρολογίου και ποντικιού στην πίσω πλευρά του υπολογιστή και, στη συνέχεια, συγχρονίστε ξανά το πληκτρολόγιο και το ποντίκι. Αν αποτύχει και πάλι ο συγχρονισμός, αφαιρέστε και αντικαταστήστε τις μπαταρίες. Αφαίρεση μπαταριών από το προαιρετικό ασύρματο πληκτρολόγιο ή ποντίκι ΣΗΜΕΙΩΣΗ Το ασύρματο πληκτρολόγιο και το ποντίκι είναι προαιρετικά εξαρτήματα. Αφαίρεση μπαταριών από το προαιρετικό ασύρματο πληκτρολόγιο ή ποντίκι 15

22 Για να αφαιρέσετε τις μπαταρίες από το ασύρματο πληκτρολόγιο, αφαιρέστε το κάλυμμα της θήκης των μπαταριών στην κάτω πλευρά του πληκτρολογίου (1) και ανασηκώστε τις μπαταρίες για να τις αφαιρέσετε από τη θήκη των μπαταριών (2). Εικόνα 3-5 Αφαίρεση μπαταριών από το ασύρματο πληκτρολόγιο Για να αφαιρέσετε τις μπαταρίες από το ασύρματο ποντίκι, αφαιρέστε το κάλυμμα της θήκης των μπαταριών στην κάτω πλευρά του ποντικιού (1) και ανασηκώστε τις μπαταρίες για να τις αφαιρέσετε από τη θήκη των μπαταριών (2). Εικόνα 3-6 Αφαίρεση μπαταριών από το ασύρματο ποντίκι Σύνδεση του υπολογιστή σε εξάρτημα ανάρτησης Η βάση του υπολογιστή είναι στερεωμένη σε μια βάση VESA στο εσωτερικό του πλαισίου του υπολογιστή. Μπορείτε να αφαιρέσετε τη βάση και να εγκαταστήσετε τον υπολογιστή σε τοίχο, σε βραχίονα οθόνης ή σε άλλο εξάρτημα ανάρτησης. 16 Κεφάλαιο 3 Επιδιόρθωση και αναβάθμιση υλικού

23 Πίνακας 3-1 ιαστάσεις υπολογιστή (χωρίς βάση) ιαστάσεις υπολογιστή (χωρίς βάση) Ύψος 362,9 mm 14,3 ίντσες Πλάτος 557,9 mm 22,0 ίντσες Βάθος 59,4 mm 2,3 ίντσες Βάρος υπολογιστή (χωρίς βάση) Ελάχιστη διαμόρφωση 7,42 kg 16,4 λίβρες Με προαιρετικά εξαρτήματα 7,57 kg 16,7 λίβρες Τυπικά μοτίβα οπών VESA ύψος x πλάτος 100 χιλ. x 100 χιλ. 3,94 ίν. x 3,94 ίν. Για να αφαιρέσετε τη βάση: 1. Αφαιρέστε όλα τα αφαιρούμενα μέσα, όπως οπτικοί δίσκοι ή μονάδες flash USB, από τον υπολογιστή. 2. Απενεργοποιήστε σωστά τον υπολογιστή από το λειτουργικό σύστημα και κατόπιν απενεργοποιήστε τυχόν εξωτερικές συσκευές. 3. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τυχόν εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, υπάρχει πάντα τάση στη μητρική κάρτα, εφόσον το σύστημα είναι συνδεδεμένο σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας για να αποφύγετε την πρόκληση βλάβης στα εσωτερικά εξαρτήματα του υπολογιστή. 4. Αφαιρέστε/αποσυνδέστε τυχόν συσκευές ασφαλείας που εμποδίζουν το άνοιγμα του υπολογιστή. 5. Τοποθετήστε τον υπολογιστή με την πρόσοψη προς τα κάτω σε απαλή, επίπεδη επιφάνεια. Η HP συνιστά τη χρήση μιας κουβέρτας, πετσέτας ή άλλου απαλού υφάσματος για προστασία του πλαισίου και της επιφάνειας της οθόνης από γρατζουνιές ή άλλη βλάβη. 6. Χαλαρώστε τις δύο βίδες συγκράτησης που βρίσκονται στο κάτω μέρος του υπολογιστή (1) για να απελευθερώσετε το κάτω άκρο του καλύμματος πρόσβασης. Σύνδεση του υπολογιστή σε εξάρτημα ανάρτησης 17

24 7. Περιστρέψτε προς τα επάνω το κάτω άκρο του καλύμματος πρόσβασης (2) και έπειτα σηκώστε το κάλυμμα από τον υπολογιστή (3). Εικόνα 3-7 Αφαίρεση του καλύμματος πρόσβασης 8. Τοποθετήστε το κάλυμμα πρόσβασης σε μια επίπεδη επιφάνεια με την εσωτερική πλευρά του καλύμματος στραμμένη προς τα πάνω. 9. Αφαιρέστε τις τρεις βίδες (1) που ασφαλίζουν τη βάση στο κάλυμμα πρόσβασης και, στη συνέχεια, αφαιρέστε τη βάση (2). Εικόνα 3-8 Αφαίρεση της βάσης ΣΗΜΕΙΩΣΗ Φυλάξτε τις βίδες με τη βάση σε περίπτωση που τις χρειαστείτε στο μέλλον. 10. Τοποθετήστε το άνω άκρο του καλύμματος πρόσβασης στο άνω άκρο του πλαισίου του υπολογιστή (1). Φροντίστε να ευθυγραμμίσετε τα άγκιστρα που βρίσκονται στην εσωτερική πλευρά του άνω άκρου του καλύμματος πρόσβασης με το άνω άκρο του υπολογιστή. 11. Περιστρέψτε το κάτω άκρο του καλύμματος πρόσβασης προς τα κάτω (2) και πιέστε το γερά στο πλαίσιο έως ότου ασφαλίσει στη θέση του. 18 Κεφάλαιο 3 Επιδιόρθωση και αναβάθμιση υλικού

25 12. Σφίξτε τις βίδες συγκράτησης (3) ώστε να ασφαλίσετε το κάλυμμα πρόσβασης στη θέση του. Εικόνα 3-9 Επανατοποθέτηση καλύμματος πρόσβασης Ο υπολογιστής είναι πλέον έτοιμος να αναρτηθεί σε τοίχο, σε βραχίονα οθόνης ή άλλο εξάρτημα ανάρτησης. Σύνδεση μιας δεύτερης οθόνης Στην υποδοχή DisplayPort στο πίσω μέρος του υπολογιστή μπορείτε να συνδέσετε μια δεύτερη οθόνη στον υπολογιστή. Αν πρόκειται να προσθέσετε μια δεύτερη οθόνη που διαθέτει υποδοχή DisplayPort, δεν απαιτείται προσαρμογέας βίντεο DisplayPort. Αν πρόκειται να προσθέσετε μια δεύτερη οθόνη που δεν διαθέτει υποδοχή DisplayPort, μπορείτε να αγοράσετε έναν προσαρμογέα βίντεο DisplayPort από την HP για τη διαμόρφωσή σας. Οι προσαρμογείς DisplayPort και τα καλώδια βίντεο αγοράζονται ξεχωριστά. Η HP προσφέρει τους παρακάτω προσαρμογείς: Προσαρμογέας για DisplayPort σε VGA Προσαρμογέας για DisplayPort σε DVI Προσαρμογέας για DisplayPort σε HDMI Για τη σύνδεση μιας δεύτερης οθόνης: 1. Απενεργοποιήστε τον υπολογιστή και τη δεύτερη οθόνη που θα συνδέσετε στον υπολογιστή. Σύνδεση μιας δεύτερης οθόνης 19

26 2. Αν η δεύτερη οθόνη διαθέτει υποδοχή DisplayPort, συνδέστε ένα καλώδιο DisplayPort απευθείας μεταξύ της υποδοχής DisplayPort στο πίσω μέρος του υπολογιστή και της υποδοχής DisplayPort στη δεύτερη οθόνη. Εικόνα 3-10 Σύνδεση μιας δεύτερης οθόνης χρησιμοποιώντας ένα καλώδιο DisplayPort 3. Αν η δεύτερη οθόνη δεν διαθέτει υποδοχή DisplayPort, συνδέστε έναν προσαρμογέα βίντεο DisplayPort στην υποδοχή DisplayPort του υπολογιστή. Στη συνέχεια, συνδέστε ένα καλώδιο (VGA, DVI, ή HDMI, ανάλογα με την εφαρμογή) μεταξύ του προσαρμογέα και της δεύτερης οθόνης. Εικόνα 3-11 Σύνδεση μιας δεύτερης οθόνης χρησιμοποιώντας έναν προσαρμογέα DisplayPort 4. Ενεργοποιήστε τον υπολογιστή και τη δεύτερη οθόνη. ΣΗΜΕΙΩΣΗ Χρησιμοποιήστε το λογισμικό της κάρτας γραφικών ή τις Ρυθμίσεις οθόνης των Windows για να διαμορφώσετε τη δεύτερη οθόνη ως εικόνα κατοπτρισμού της κύριας οθόνης ή ως επέκταση της κύριας οθόνης. 20 Κεφάλαιο 3 Επιδιόρθωση και αναβάθμιση υλικού

27 Εντοπισμός εσωτερικών εξαρτημάτων Οι παρακάτω ενότητες περιγράφουν τις διαδικασίες για την αφαίρεση και αντικατάσταση αυτών των εσωτερικών εξαρτημάτων: Μονάδα οπτικού δίσκου Μονάδα σκληρού δίσκου, μονάδα στερεάς κατάστασης, ή αυτοκρυπτογραφούμενη μονάδα δίσκου Μπαταρία Μνήμη Εικόνα 3-12 Εντοπισμός εσωτερικών εξαρτημάτων Συστατικά Συστατικά 1 Μονάδα οπτικού δίσκου 3 Μπαταρία 2 Μονάδα σκληρού δίσκου 4 Μνήμη Αφαίρεση και εγκατάσταση μνήμης SODIMM Ο υπολογιστής συνοδεύεται από μονάδες μνήμης SODIMM DDR3-SDRAM. Οι υποδοχές μνήμης στη μητρική κάρτα μπορούν να δεχτούν έως και δύο τυποποιημένες μονάδες μνήμης SODIMM. Αυτές οι υποδοχές μνήμης φέρουν τουλάχιστον μία προεγκατεστημένη μονάδα μνήμης SODIMM. Για να επιτύχετε τη μέγιστη υποστήριξη μνήμης μπορείτε να τοποθετήσετε στη μητρική κάρτα έως και 16 GB μνήμης. Εντοπισμός εσωτερικών εξαρτημάτων 21

28 DDR3-SDRAM SODIMM Για τη σωστή λειτουργία του συστήματος οι μονάδες μνήμης SODIMM θα πρέπει να είναι: τυποποιημένες μονάδες 204 ακίδων συμβατές με PC DDR MHz χωρίς αποθηκευτική μνήμη μη-ecc μονάδες μνήμης SODIMM DDR3-SDRAM 1,5 volt Οι μονάδες μνήμης SODIMM DDR3-SDRAM πρέπει επίσης: να υποστηρίζουν αδράνεια CAS 11 DDR MHz (χρονισμός ) να περιλαμβάνουν τις υποχρεωτικές προδιαγραφές που έχει ορίσει το συμβούλιο σχεδιασμού ηλεκτρονικών συσκευών Joint Electronic Device Engineering Council (JEDEC) Επιπλέον, ο υπολογιστής υποστηρίζει: τεχνολογίες μνήμης 1 Gbit, 2 Gbit και 4 Gbit μη ECC μνήμες SODIMM μονής και διπλής όψης SODIMM που έχουν κατασκευαστεί με SDRAM x8 και x16, οι SODIMM που έχουν κατασκευαστεί με x4 SDRAMs δεν υποστηρίζονται ΣΗΜΕΙΩΣΗ SODIMM. Το σύστημα δεν θα λειτουργεί κανονικά αν εγκαταστήσετε μη υποστηριζόμενη μνήμη Η HP διαθέτει μνήμη αναβάθμισης για αυτόν τον υπολογιστή και συνιστά ο καταναλωτής να την αγοράσει προκειμένου να αποφύγει θέματα συμβατότητας με μη υποστηριζόμενες μνήμες τρίτων κατασκευαστών. Σύνδεση στις υποδοχές SODIMM Το σύστημα τίθεται αυτόματα σε λειτουργία μονού καναλιού, λειτουργία διπλού καναλιού ή ευέλικτη λειτουργία, ανάλογα με τον τρόπο εγκατάστασης των SODIMM. Ανατρέξτε στον παρακάτω πίνακα για να εντοπίσετε τις θέσεις των καναλιών SODIMM. Πίνακας 3-2 Προσδιορισμός θέσεων SODIMM Θέση Ετικέτα μητρικής κάρτας Κανάλι Κάτω υποδοχή SODIMM1 Κανάλι Α Πάνω υποδοχή SODIMM3 Κανάλι Β Αν τοποθετήσετε μονάδες μνήμης SODIMM στις υποδοχές ενός μόνο καναλιού, τότε το σύστημα θα λειτουργεί σε κατάσταση μονού καναλιού. Το σύστημα θα βρίσκεται σε ευέλικτη λειτουργία εάν η συνολική χωρητικότητα μνήμης των μονάδων μνήμης SODIMM στο Κανάλι A δεν ισούται με τη συνολική χωρητικότητα μνήμης των μονάδων μνήμης SODIMM στο Κανάλι B. Κατά την ευέλικτη λειτουργία, το κανάλι με τη λιγότερη ποσότητα μνήμης περιγράφει τη συνολική ποσότητα μνήμης που εκχωρείται στο διπλό κανάλι και το υπόλοιπο εκχωρείται σε μονό κανάλι. Εάν ένα κανάλι πρόκειται να έχει περισσότερη μνήμη από το άλλο, η μεγαλύτερη ποσότητα θα πρέπει να εκχωρηθεί στο κανάλι Α. 22 Κεφάλαιο 3 Επιδιόρθωση και αναβάθμιση υλικού

29 Το σύστημα θα είναι σε λειτουργία διπλού καναλιού που έχει καλύτερη απόδοση, εάν η χωρητικότητα μνήμης των μονάδων SODIMM στο κανάλι Α είναι ίση με τη χωρητικότητα μνήμης των μονάδων SODIMM στο κανάλι Β. Σε οποιαδήποτε λειτουργία, η μέγιστη ταχύτητα λειτουργίας καθορίζεται από την πιο αργή μονάδα μνήμης SODIMM του συστήματος. Εγκατάσταση μονάδων μνήμης SODIMM Η μητρική κάρτα διαθέτει δύο υποδοχές μνήμης. Για να αφαιρέσετε ή να εγκαταστήσετε μονάδες μνήμης: 1. Αφαιρέστε όλα τα αφαιρούμενα μέσα, όπως οπτικοί δίσκοι ή μονάδες flash USB, από τον υπολογιστή. 2. Απενεργοποιήστε σωστά τον υπολογιστή από το λειτουργικό σύστημα και στη συνέχεια, απενεργοποιήστε τυχόν εξωτερικές συσκευές. 3. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τυχόν εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Πριν προσθέσετε ή αφαιρέσετε μονάδες μνήμης, πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας και να περιμένετε περίπου 30 δευτερόλεπτα, προκειμένου να εξαντληθεί όλη η ενέργεια. Ανεξάρτητα από την κατάσταση λειτουργίας, πάντα παρέχεται τάση στις μονάδες μνήμης εφόσον ο υπολογιστής είναι συνδεδεμένος σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Η προσθήκη ή αφαίρεση μονάδων μνήμης παρουσία τάσης ενδέχεται να προκαλέσει ανεπανόρθωτη βλάβη στις μονάδες μνήμης ή στη μητρική κάρτα. 4. Αφαιρέστε/αποσυνδέστε τυχόν συσκευές ασφαλείας που εμποδίζουν το άνοιγμα του υπολογιστή. 5. Τοποθετήστε τον υπολογιστή με την πρόσοψη προς τα κάτω σε απαλή, επίπεδη επιφάνεια. Η HP συνιστά τη χρήση μιας κουβέρτας, πετσέτας ή άλλου απαλού υφάσματος για προστασία του πλαισίου και της επιφάνειας της οθόνης από γρατζουνιές ή άλλη βλάβη. 6. Χαλαρώστε τις δύο βίδες συγκράτησης που βρίσκονται στο κάτω μέρος του υπολογιστή (1) για να απελευθερώσετε το κάτω άκρο του καλύμματος πρόσβασης. 7. Περιστρέψτε προς τα επάνω το κάτω άκρο του καλύμματος πρόσβασης (2) και έπειτα σηκώστε το κάλυμμα από τον υπολογιστή (3). Εικόνα 3-13 Αφαίρεση του καλύμματος πρόσβασης Αφαίρεση και εγκατάσταση μνήμης 23

30 8. Αφαιρέστε τις τρεις βίδες που ασφαλίζουν τη βάση VESA στο πλαίσιο (1) και, στη συνέχεια, ανασηκώστε τη βάση από το πλαίσιο (2). Εικόνα 3-14 Αφαίρεση της βάσης VESA 9. Αφαιρέστε τις δύο βίδες που ασφαλίζουν το αντιπυρικό περίβλημα στο πλαίσιο (1). 24 Κεφάλαιο 3 Επιδιόρθωση και αναβάθμιση υλικού

31 10. Περιστρέψτε το περίβλημα προς τα δεξιά (2) και, στη συνέχεια, ανασηκώστε το από το πλαίσιο (3). Εικόνα 3-15 Αφαίρεση του αντιπυρικού περιβλήματος Τώρα μπορείτε να δείτε τις μονάδες μνήμης στη δεξιά πλευρά του πλαισίου. Εικόνα 3-16 Εντοπισμός των μονάδων μνήμης Αφαίρεση και εγκατάσταση μνήμης 25

32 11. Για να αφαιρέσετε μια μονάδα μνήμης, πιέστε προς τα έξω τις δύο ασφάλειες σε κάθε πλευρά της μονάδας SODIMM (1) και στη συνέχεια τραβήξτε τη SODIMM έξω από την υποδοχή (2). Εικόνα 3-17 Αφαίρεση μονάδας μνήμης 12. Για να εγκαταστήσετε μια μονάδα μνήμης, σύρετε τη SODIMM στην υποδοχή υπό γωνία περίπου 30 (1) και κατόπιν πιέστε τη SODIMM προς τα κάτω (2) έτσι ώστε οι ασφάλειες να την κλειδώσουν στη θέση της. Εικόνα 3-18 Τοποθέτηση μονάδας μνήμης ΣΗΜΕΙΩΣΗ Μια μονάδα μνήμης μπορεί να εγκατασταθεί μόνο με ένα τρόπο. Ταιριάξτε την εγκοπή της μονάδας με την προεξοχή στην υποδοχή μονάδας μνήμης. 13. Τοποθετήστε τις τρεις προεξοχές στη δεξιά άκρη του αντιπυρικού περιβλήματος με τις αντίστοιχες υποδοχές στη δεξιά πλευρά του πλαισίου και περιστρέψτε το αντιπυρικό περίβλημα προς τα κάτω στο πλαίσιο. 14. Σφίξτε τις δύο βίδες για να στερεώσετε το αντιπυρικό περίβλημα στο πλαίσιο. 15. Τοποθετήστε τη βάση VESA στο πλαίσιο και σφίξτε τις τρεις βίδες για να στερεώσετε τη βάση VESA στο πλαίσιο. 26 Κεφάλαιο 3 Επιδιόρθωση και αναβάθμιση υλικού

33 16. Τοποθετήστε το άνω άκρο του καλύμματος πρόσβασης στο άνω άκρο του πλαισίου του υπολογιστή (1). Φροντίστε να ευθυγραμμίσετε τα άγκιστρα που βρίσκονται στην εσωτερική πλευρά του άνω άκρου του καλύμματος πρόσβασης με το άνω άκρο του υπολογιστή. 17. Περιστρέψτε το κάτω άκρο του καλύμματος πρόσβασης προς τα κάτω (2) και πιέστε το γερά στο πλαίσιο έως ότου ασφαλίσει στη θέση του. 18. Σφίξτε τις βίδες συγκράτησης (3) ώστε να ασφαλίσετε το κάλυμμα πρόσβασης στη θέση του. Εικόνα 3-19 Επανατοποθέτηση καλύμματος πρόσβασης 19. Τοποθετήστε τον υπολογιστή σε όρθια θέση. 20. Συνδέστε ξανά το καλώδιο τροφοδοσίας και τις εξωτερικές συσκευές. 21. Κλειδώστε τυχόν συσκευές ασφαλείας που αποσυνδέσατε κατά την αφαίρεση του καλύμματος πρόσβασης. 22. Ενεργοποιήστε τον υπολογιστή. Ο υπολογιστής αναγνωρίζει αυτόματα την πρόσθετη μνήμη την επόμενη φορά που θα τον θέσετε σε λειτουργία. Αντικατάσταση μπαταρίας Η μπαταρία βρίσκεται στην κάρτα συστήματος στην αριστερή πλευρά των μονάδων μνήμης. Η μπαταρία που συνοδεύει τον υπολογιστή, τροφοδοτεί το ρολόι πραγματικού χρόνου. Για να αντικαταστήσετε την μπαταρία, χρησιμοποιήστε μπαταρία αντίστοιχη με αυτή που ήταν αρχικά τοποθετημένη στον υπολογιστή. Ο υπολογιστής διατίθεται με μπαταρία λιθίου 3 V τύπου κέρματος. ΠΡΟΕΙ /ΣΗ! Ο υπολογιστής περιέχει μια εσωτερική μπαταρία λιθίου-διοξειδίου του μαγγανίου. Μη κατάλληλος χειρισμός της μπαταρίας μπορεί να προκαλέσει πυρκαγιά και εγκαύματα. Για να μειώσετε τον κίνδυνο προσωπικού τραυματισμού: Μην επιχειρήσετε να επαναφορτίσετε τη μπαταρία. Αποφύγετε την έκθεση σε θερμοκρασίες υψηλότερες των 60 C (140 ºF). Μην αποσυναρμολογείτε τη μπαταρία και αποφύγετε το βραχυκύκλωμα των εξωτερικών επαφών, την πτώση, τη διάτρηση ή την απόρριψή της σε φωτιά ή νερό. Αντικαταστήστε τη μόνο με μπαταρία της HP σχεδιασμένη για το συγκεκριμένο προϊόν. Αντικατάσταση μπαταρίας 27

34 ΠΡΟΣΟΧΗ Πριν αντικαταστήσετε την μπαταρία, είναι σημαντικό να κρατήσετε αντίγραφα ασφαλείας των ρυθμίσεων CMOS του υπολογιστή. Όταν αφαιρείτε ή αντικαθιστάτε την μπαταρία, οι ρυθμίσεις CMOS διαγράφονται. Ο στατικός ηλεκτρισμός ενδέχεται να προκαλέσει βλάβη στα ηλεκτρονικά στοιχεία του υπολογιστή ή στον προαιρετικό εξοπλισμό. Πριν ξεκινήσετε αυτές τις διαδικασίες, βεβαιωθείτε ότι έχετε αποβάλει το στατικό ηλεκτρισμό από το σώμα σας αγγίζοντας στιγμιαία ένα γειωμένο μεταλλικό αντικείμενο. ΣΗΜΕΙΩΣΗ Η διάρκεια ζωής της μπαταρίας λιθίου μπορεί να παραταθεί αν συνδέσετε τον υπολογιστή σε ενεργή πρίζα AC. Η μπαταρία λιθίου χρησιμοποιείται μόνο όταν ο υπολογιστής ΕΝ τροφοδοτείται με ρεύμα AC. Η HP ενθαρρύνει τους πελάτες της να ανακυκλώνουν το χρησιμοποιημένο ηλεκτρονικό εξοπλισμό, τα γνήσια δοχεία εκτύπωσης HP και τις επαναφορτιζόμενες μπαταρίες. Για περισσότερες πληροφορίες σχετικά με τα προγράμματα ανακύκλωσης, επισκεφτείτε την τοποθεσία 1. Αφαιρέστε όλα τα αφαιρούμενα μέσα, όπως οπτικοί δίσκοι ή μονάδες flash USB, από τον υπολογιστή. 2. Απενεργοποιήστε τον υπολογιστή μέσω του λειτουργικού συστήματος και, στη συνέχεια, απενεργοποιήστε τις όποιες εξωτερικές συσκευές. 3. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τις όποιες εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, υπάρχει πάντα τάση στη μητρική κάρτα, εφόσον το σύστημα είναι συνδεδεμένο σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας για να αποφύγετε την πρόκληση βλάβης στα εσωτερικά εξαρτήματα του υπολογιστή. 4. Αφαιρέστε/αποσυνδέστε τις όποιες συσκευές ασφαλείας εμποδίζουν το άνοιγμα του υπολογιστή. 5. Τοποθετήστε τον υπολογιστή με την πρόσοψη προς τα κάτω σε απαλή, επίπεδη επιφάνεια. Η HP συνιστά τη χρήση μιας κουβέρτας, πετσέτας ή άλλου απαλού υφάσματος για προστασία του πλαισίου και της επιφάνειας της οθόνης από γρατζουνιές ή άλλη βλάβη. 6. Χαλαρώστε τις δύο βίδες συγκράτησης που βρίσκονται στο κάτω μέρος του υπολογιστή (1) για να απελευθερώσετε το κάτω άκρο του καλύμματος πρόσβασης. 28 Κεφάλαιο 3 Επιδιόρθωση και αναβάθμιση υλικού

35 7. Περιστρέψτε προς τα επάνω το κάτω άκρο του καλύμματος πρόσβασης (2) και έπειτα σηκώστε το κάλυμμα από τον υπολογιστή (3). Εικόνα 3-20 Αφαίρεση του καλύμματος πρόσβασης 8. Αφαιρέστε τις τρεις βίδες που ασφαλίζουν τη βάση VESA στο πλαίσιο (1) και, στη συνέχεια, ανασηκώστε τη βάση από το πλαίσιο (2). Εικόνα 3-21 Αφαίρεση της βάσης VESA 9. Αφαιρέστε τις δύο βίδες που ασφαλίζουν το αντιπυρικό περίβλημα στο πλαίσιο (1). Αντικατάσταση μπαταρίας 29

36 10. Περιστρέψτε το περίβλημα προς τα δεξιά (2) και, στη συνέχεια, ανασηκώστε το από το πλαίσιο (3). Εικόνα 3-22 Αφαίρεση του αντιπυρικού περιβλήματος Μπορείτε τώρα να δείτε την μπαταρία στην αριστερή πλευρά των μονάδων μνήμης. Εικόνα 3-23 Εντοπισμός της μπαταρίας 11. Για να ελευθερώσετε την μπαταρία από την υποδοχή της, εισαγάγετε ένα λεπτό μεταλλικό εργαλείο στην υποδοχή στην πλευρά της υποδοχής κάτω από την μπαταρία (1) και ανασηκώστε και βγάλτε την μπαταρία από την υποδοχή (2). 30 Κεφάλαιο 3 Επιδιόρθωση και αναβάθμιση υλικού

37 12. Για να τοποθετήσετε τη νέα μπαταρία, ολισθήστε το ένα άκρο της μπαταρίας αντικατάστασης κάτω από το χείλος της υποδοχής με το θετικό πόλο στραμμένο προς τα επάνω (1) και πιέστε το άλλο άκρο κάτω στην υποδοχή ώστε να ασφαλίσει στη θέση της (2). Εικόνα 3-24 Αφαίρεση και αντικατάσταση μπαταρίας τύπου κέρματος (τύπου 1) 13. Τοποθετήστε τις τρεις προεξοχές στη δεξιά άκρη του αντιπυρικού περιβλήματος με τις αντίστοιχες υποδοχές στη δεξιά πλευρά του πλαισίου και περιστρέψτε το αντιπυρικό περίβλημα προς τα κάτω στο πλαίσιο. 14. Σφίξτε τις δύο βίδες για να στερεώσετε το αντιπυρικό περίβλημα στο πλαίσιο. 15. Τοποθετήστε τη βάση VESA στο πλαίσιο και σφίξτε τις τρεις βίδες για να στερεώσετε τη βάση VESA στο πλαίσιο. 16. Τοποθετήστε το άνω άκρο του καλύμματος πρόσβασης στο άνω άκρο του πλαισίου του υπολογιστή (1). Φροντίστε να ευθυγραμμίσετε τα άγκιστρα που βρίσκονται στην εσωτερική πλευρά του άνω άκρου του καλύμματος πρόσβασης με το άνω άκρο του υπολογιστή. 17. Περιστρέψτε το κάτω άκρο του καλύμματος πρόσβασης προς τα κάτω (2) και πιέστε το γερά στο πλαίσιο έως ότου ασφαλίσει στη θέση του. 18. Σφίξτε τις βίδες συγκράτησης (3) ώστε να ασφαλίσετε το κάλυμμα πρόσβασης στη θέση του. Εικόνα 3-25 Επανατοποθέτηση καλύμματος πρόσβασης 19. Τοποθετήστε τον υπολογιστή σε όρθια θέση. 20. Συνδέστε ξανά το καλώδιο τροφοδοσίας και τις εξωτερικές συσκευές. Αντικατάσταση μπαταρίας 31

38 21. Κλειδώστε τυχόν συσκευές ασφαλείας που αποσυνδέσατε κατά την αφαίρεση του καλύμματος πρόσβασης. 22. Ενεργοποιήστε τον υπολογιστή. 23. Ρυθμίστε την ημερομηνία και την ώρα, τους κωδικούς πρόσβασης και οποιεσδήποτε ειδικές ρυθμίσεις του συστήματος, χρησιμοποιώντας το βοηθητικό πρόγραμμα Computer Setup. Αντικατάσταση μονάδων δίσκου Αντικατάσταση της μονάδας σκληρού δίσκου Η μονάδα σκληρού δίσκου βρίσκεται πίσω από το κάλυμμα πρόσβασης στην κάτω αριστερή πλευρά του υπολογιστή (κατά την εξέτασή του από την πίσω πλευρά). Η μονάδα δίσκου βρίσκεται μέσα σε μια αφαιρούμενη θήκη. Οποιοδήποτε από τα παρακάτω στοιχεία, μπορεί να εγκατασταθεί στον υπολογιστή: Μία μονάδα σκληρού δίσκου 3,5 ιντσών Μία μονάδα στερεάς κατάστασης 2,5 ιντσών (SSD), αυτοκρυπτογραφούμενη μονάδα δίσκου (SED), ή υβριδική μονάδα δίσκου στερεάς κατάστασης (SSHD) ΣΗΜΕΙΩΣΗ Το κιτ επιλογής μονάδας δίσκου 2,5 ιντσών από την HP περιέχει επίσης τον προσαρμογέα που απαιτείται για την εγκατάσταση αυτής της μονάδας δίσκου. Αφαίρεση μονάδας σκληρού δίσκου Εγκατάσταση μονάδας σκληρού δίσκου Αφαίρεση μονάδας σκληρού δίσκου Αφαίρεση μονάδας σκληρού δίσκου 3,5 ιντσών Αφαίρεση μονάδας στερεάς κατάστασης 2,5 ιντσών (SSD), αυτοκρυπτογραφούμενης μονάδας δίσκου (SED), ή υβριδικής μονάδας δίσκου στερεάς κατάστασης (SSHD) Αφαίρεση μονάδας σκληρού δίσκου 3,5 ιντσών 1. Αφαιρέστε όλα τα αφαιρούμενα μέσα, όπως οπτικοί δίσκοι ή μονάδες flash USB, από τον υπολογιστή. 2. Απενεργοποιήστε σωστά τον υπολογιστή από το λειτουργικό σύστημα και στη συνέχεια, απενεργοποιήστε τυχόν εξωτερικές συσκευές. 3. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τυχόν εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, υπάρχει πάντα τάση στη μητρική κάρτα, εφόσον το σύστημα είναι συνδεδεμένο σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας για να αποφύγετε την πρόκληση βλάβης στα εσωτερικά εξαρτήματα του υπολογιστή. 4. Αφαιρέστε/αποσυνδέστε τυχόν συσκευές ασφαλείας που εμποδίζουν το άνοιγμα του υπολογιστή. 5. Τοποθετήστε τον υπολογιστή με την πρόσοψη προς τα κάτω σε απαλή, επίπεδη επιφάνεια. Η HP συνιστά τη χρήση μιας κουβέρτας, πετσέτας ή άλλου απαλού υφάσματος για προστασία του πλαισίου και της επιφάνειας της οθόνης από γρατζουνιές ή άλλη βλάβη. 32 Κεφάλαιο 3 Επιδιόρθωση και αναβάθμιση υλικού

39 6. Χαλαρώστε τις δύο βίδες συγκράτησης που βρίσκονται στο κάτω μέρος του υπολογιστή (1) για να απελευθερώσετε το κάτω άκρο του καλύμματος πρόσβασης. 7. Περιστρέψτε προς τα επάνω το κάτω άκρο του καλύμματος πρόσβασης (2) και έπειτα σηκώστε το κάλυμμα από τον υπολογιστή (3). Εικόνα 3-26 Αφαίρεση του καλύμματος πρόσβασης Τώρα μπορείτε να δείτε τη θήκη της μονάδας σκληρού δίσκου στην κάτω αριστερή πλευρά του πλαισίου. Εικόνα 3-27 Εντοπισμός της θήκης της μονάδας σκληρού δίσκου 8. Χαλαρώστε τη βίδα συγκράτησης που ασφαλίζει τη θήκη της μονάδας σκληρού δίσκου στο πλαίσιο (1). Αντικατάσταση μονάδων δίσκου 33

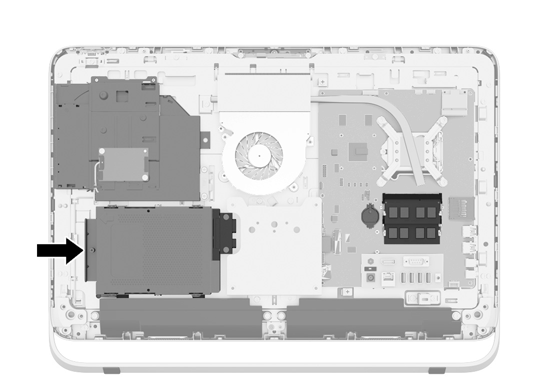

40 9. Σύρετε τη θήκη της μονάδας σκληρού δίσκου προς τα αριστερά και, στη συνέχεια, ανασηκώστε την και αφαιρέστε την από το πλαίσιο (2). Εικόνα 3-28 Αφαίρεση θήκης της μονάδας σκληρού δίσκου 10. Αφαιρέστε τις τέσσερις βίδες στερέωσης (1) που ασφαλίζουν τη μονάδα σκληρού δίσκου 3,5 ιντσών στη θήκη της μονάδας σκληρού δίσκου. Φροντίστε να κρατήσετε τις βίδες μαζί με τους μπλε ελαστικούς δακτυλίου που θα χρησιμοποιηθούν για την εγκατάσταση της μονάδας δίσκου αντικατάστασης. 11. Σύρετε τη μονάδα σκληρού δίσκου 3,5 ιντσών για να την αφαιρέσετε από τη θήκη της μονάδας σκληρού δίσκου (2). Εικόνα 3-29 Αφαίρεση των βιδών στερέωσης Για οδηγίες σχετικά με την εγκατάσταση μονάδας σκληρού δίσκου, ανατρέξτε στην ενότητα Εγκατάσταση μονάδας σκληρού δίσκου στη σελίδα Κεφάλαιο 3 Επιδιόρθωση και αναβάθμιση υλικού

41 Αφαίρεση μονάδας στερεάς κατάστασης 2,5 ιντσών (SSD), αυτοκρυπτογραφούμενης μονάδας δίσκου (SED), ή υβριδικής μονάδας δίσκου στερεάς κατάστασης (SSHD) 1. Αφαιρέστε όλα τα αφαιρούμενα μέσα, όπως οπτικοί δίσκοι ή μονάδες flash USB, από τον υπολογιστή. 2. Απενεργοποιήστε σωστά τον υπολογιστή από το λειτουργικό σύστημα και στη συνέχεια, απενεργοποιήστε τυχόν εξωτερικές συσκευές. 3. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τυχόν εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, υπάρχει πάντα τάση στη μητρική κάρτα, εφόσον το σύστημα είναι συνδεδεμένο σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας για να αποφύγετε την πρόκληση βλάβης στα εσωτερικά εξαρτήματα του υπολογιστή. 4. Αφαιρέστε/αποσυνδέστε τυχόν συσκευές ασφαλείας που εμποδίζουν το άνοιγμα του υπολογιστή. 5. Τοποθετήστε τον υπολογιστή με την πρόσοψη προς τα κάτω σε απαλή, επίπεδη επιφάνεια. Η HP συνιστά τη χρήση μιας κουβέρτας, πετσέτας ή άλλου απαλού υφάσματος για προστασία του πλαισίου και της επιφάνειας της οθόνης από γρατζουνιές ή άλλη βλάβη. 6. Χαλαρώστε τις δύο βίδες συγκράτησης που βρίσκονται στο κάτω μέρος του υπολογιστή (1) για να απελευθερώσετε το κάτω άκρο του καλύμματος πρόσβασης. Αντικατάσταση μονάδων δίσκου 35

42 7. Περιστρέψτε προς τα επάνω το κάτω άκρο του καλύμματος πρόσβασης (2) και έπειτα σηκώστε το κάλυμμα από τον υπολογιστή (3). Εικόνα 3-30 Αφαίρεση του καλύμματος πρόσβασης Τώρα μπορείτε να δείτε τη θήκη της μονάδας σκληρού δίσκου στην κάτω αριστερή πλευρά του πλαισίου. Εικόνα 3-31 Εντοπισμός της θήκης της μονάδας σκληρού δίσκου 8. Χαλαρώστε τη βίδα συγκράτησης που ασφαλίζει τη θήκη της μονάδας σκληρού δίσκου στο πλαίσιο (1). 36 Κεφάλαιο 3 Επιδιόρθωση και αναβάθμιση υλικού

43 9. Σύρετε τη θήκη της μονάδας σκληρού δίσκου προς τα αριστερά και, στη συνέχεια, ανασηκώστε την και αφαιρέστε την από το πλαίσιο (2). Εικόνα 3-32 Αφαίρεση θήκης της μονάδας σκληρού δίσκου 10. Αφαιρέστε τις τέσσερις βίδες στερέωσης (1) που ασφαλίζουν τον προσαρμογέα μονάδας δίσκου 2,5 ιντσών στη θήκη της μονάδας σκληρού δίσκου. Φροντίστε να κρατήσετε τις βίδες μαζί με τους μπλε ελαστικούς δακτυλίου που θα χρησιμοποιηθούν για την εγκατάσταση της μονάδας δίσκου αντικατάστασης. 11. Σύρετε τον προσαρμογέα μονάδας δίσκου 2,5 ιντσών εκτός της θήκης μονάδας σκληρού δίσκου (2). Εικόνα 3-33 Αφαίρεση θήκης της μονάδας σκληρού δίσκου 12. Αφαιρέστε τις τέσσερις βίδες στερέωσης (1) που ασφαλίζουν τη μονάδα δίσκου 2,5 ιντσών στον προσαρμογέα μονάδας δίσκου. Φροντίστε να κρατήσετε τις βίδες που θα χρησιμοποιηθούν για την εγκατάσταση της μονάδας δίσκου αντικατάστασης. Αντικατάσταση μονάδων δίσκου 37

44 13. Σύρετε τη μονάδα σκληρού δίσκου 2,5 ιντσών από τον προσαρμογέα μονάδας δίσκου (2). Εικόνα 3-34 Αφαίρεση προσαρμογέα μονάδας 2,5 ιντσών από τη θήκη μονάδας Για οδηγίες σχετικά με την εγκατάσταση μονάδας σκληρού δίσκου, ανατρέξτε στην ενότητα Εγκατάσταση μονάδας σκληρού δίσκου στη σελίδα 38. Εγκατάσταση μονάδας σκληρού δίσκου Εγκατάσταση μονάδας σκληρού δίσκου 3,5 ιντσών Εγκατάσταση μονάδας στερεάς κατάστασης 2,5 ιντσών (SSD), αυτοκρυπτογραφούμενης μονάδας δίσκου (SED), ή υβριδικής μονάδας δίσκου στερεάς κατάστασης (SSHD) Εγκατάσταση μονάδας σκληρού δίσκου 3,5 ιντσών 1. Σύρετε την νέα μονάδα σκληρού δίσκου 3,5 ιντσών στη θήκη της μονάδας σκληρού δίσκου (1). Βεβαιωθείτε ότι το βύσμα σύνδεσης της μονάδας σκληρού δίσκου είναι στραμμένο προς τα επάνω προς το ανοικτό άκρο της μονάδας δίσκου. 38 Κεφάλαιο 3 Επιδιόρθωση και αναβάθμιση υλικού

45 2. Βιδώστε τις τέσσερις βίδες στερέωσης μέσα από τις πλευρές της θήκης της μονάδας σκληρού δίσκου στη μονάδα σκληρού δίσκου 3,5 ιντσών (2). Φροντίστε να κρατήσετε τις μπλε ελαστικές ροδέλες πίσω από κάθε βίδα. Εικόνα 3-35 Εγκατάσταση της μονάδας σκληρού δίσκου 3,5 ιντσών στη θήκη μονάδας σκληρού δίσκου 3. Με το βύσμα σύνδεσης μονάδας σκληρού δίσκου 3,5 ιντσών στραμμένο προς το κέντρο του πλαισίου, τοποθετήστε τη θήκη της μονάδας σκληρού δίσκου στο πλαίσιο και σύρετέ την προς το κέντρο έως ότου ασφαλίσει στη θέση της. 4. Σφίξτε τη βίδα συγκράτησης (2) για να ασφαλίσετε τη θήκη της μονάδας σκληρού δίσκου στο πλαίσιο. Εικόνα 3-36 Εγκατάσταση θήκης της μονάδας σκληρού δίσκου 5. Τοποθετήστε το άνω άκρο του καλύμματος πρόσβασης στο άνω άκρο του πλαισίου του υπολογιστή (1). Φροντίστε να ευθυγραμμίσετε τα άγκιστρα που βρίσκονται στην εσωτερική πλευρά του άνω άκρου του καλύμματος πρόσβασης με το άνω άκρο του υπολογιστή. 6. Περιστρέψτε το κάτω άκρο του καλύμματος πρόσβασης προς τα κάτω (2) και πιέστε το γερά στο πλαίσιο έως ότου ασφαλίσει στη θέση του. Αντικατάσταση μονάδων δίσκου 39

46 7. Σφίξτε τις βίδες συγκράτησης (3) ώστε να ασφαλίσετε το κάλυμμα πρόσβασης στη θέση του. Εικόνα 3-37 Επανατοποθέτηση καλύμματος πρόσβασης 8. Τοποθετήστε τον υπολογιστή σε όρθια θέση. 9. Συνδέστε ξανά το καλώδιο τροφοδοσίας και τις εξωτερικές συσκευές. 10. Κλειδώστε τυχόν συσκευές ασφαλείας που αποσυνδέσατε κατά την αφαίρεση του καλύμματος πρόσβασης. 11. Ενεργοποιήστε τον υπολογιστή. Εγκατάσταση μονάδας στερεάς κατάστασης 2,5 ιντσών (SSD), αυτοκρυπτογραφούμενης μονάδας δίσκου (SED), ή υβριδικής μονάδας δίσκου στερεάς κατάστασης (SSHD) 1. Τοποθετήστε τη μονάδα στερεάς κατάστασης 2,5 ιντσών (SSD), την αυτοκρυπτογραφούμενη μονάδα δίσκου (SED), ή την υβριδική μονάδα δίσκου στερεάς κατάστασης (SSHD) στον προσαρμογέα μονάδας δίσκου 2,5 ιντσών (1). Βεβαιωθείτε ότι το βύσμα σύνδεσης βρίσκεται στο άνοιγμα του προσαρμογέα. 40 Κεφάλαιο 3 Επιδιόρθωση και αναβάθμιση υλικού

47 2. Σφίξτε τις τέσσερις βίδες (2) ώστε να ασφαλίσετε τη μονάδα στερεάς κατάστασης 2,5 ιντσών (SSD), την αυτοκρυπτογραφούμενη μονάδα δίσκου (SED), ή την υβριδική μονάδα δίσκου στερεάς κατάστασης (SSHD) στον προσαρμογέα μονάδας δίσκου 2,5 ιντσών. Εικόνα 3-38 Ασφάλιση της μονάδας σκληρού δίσκου 2,5 ιντσών στον προσαρμογέα 3. Σύρετε τον προσαρμογέα μονάδας δίσκου 2,5 ιντσών στη θήκης μονάδας σκληρού δίσκου (1). 4. Βιδώστε τις τέσσερις βίδες στερέωσης με δακτυλίους μέσα από τις πλευρές της θήκης της μονάδας σκληρού δίσκου στον προσαρμογέα της μονάδας δίσκου 2,5 ιντσών (2). Φροντίστε να κρατήσετε τις μπλε ελαστικές ροδέλες πίσω από κάθε βίδα. Εικόνα 3-39 Εγκατάσταση του προσαρμογέα μονάδας δίσκου 2,5 ιντσών στη θήκη μονάδας σκληρού δίσκου. 5. Με το βύσμα σύνδεσης της μονάδας σκληρού δίσκου 2,5 ιντσών στραμμένο προς το κέντρο του πλαισίου, τοποθετήστε τη θήκη της μονάδας σκληρού δίσκου στο πλαίσιο και σύρετέ την προς το κέντρο έως ότου ασφαλίσει στη θέση της (1). Αντικατάσταση μονάδων δίσκου 41

48 6. Σφίξτε τη βίδα συγκράτησης (2) για να ασφαλίσετε τη θήκη της μονάδας σκληρού δίσκου στο πλαίσιο. Εικόνα 3-40 Εγκατάσταση θήκης της μονάδας σκληρού δίσκου 7. Τοποθετήστε το άνω άκρο του καλύμματος πρόσβασης στο άνω άκρο του πλαισίου του υπολογιστή (1). Φροντίστε να ευθυγραμμίσετε τα άγκιστρα που βρίσκονται στην εσωτερική πλευρά του άνω άκρου του καλύμματος πρόσβασης με το άνω άκρο του υπολογιστή. 8. Περιστρέψτε το κάτω άκρο του καλύμματος πρόσβασης προς τα κάτω (2) και πιέστε το γερά στο πλαίσιο έως ότου ασφαλίσει στη θέση του. 9. Σφίξτε τις βίδες συγκράτησης (3) ώστε να ασφαλίσετε το κάλυμμα πρόσβασης στη θέση του. Εικόνα 3-41 Επανατοποθέτηση καλύμματος πρόσβασης 10. Τοποθετήστε τον υπολογιστή σε όρθια θέση. 11. Συνδέστε ξανά το καλώδιο τροφοδοσίας και τις εξωτερικές συσκευές. 12. Κλειδώστε τυχόν συσκευές ασφαλείας που αποσυνδέσατε κατά την αφαίρεση του καλύμματος πρόσβασης. 13. Ενεργοποιήστε τον υπολογιστή. 42 Κεφάλαιο 3 Επιδιόρθωση και αναβάθμιση υλικού

49 Αντικατάσταση της μονάδας οπτικού δίσκου Η μονάδα οπτικού δίσκου βρίσκεται πάνω από τη μονάδα σκληρού δίσκου στην αριστερή πλευρά του υπολογιστή (κατά την εξέτασή του από την πίσω πλευρά). 1. Αφαιρέστε όλα τα αφαιρούμενα μέσα, όπως οπτικοί δίσκοι ή μονάδες flash USB, από τον υπολογιστή. 2. Απενεργοποιήστε σωστά τον υπολογιστή από το λειτουργικό σύστημα και στη συνέχεια, απενεργοποιήστε τυχόν εξωτερικές συσκευές. 3. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τυχόν εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, υπάρχει πάντα τάση στη μητρική κάρτα, εφόσον το σύστημα είναι συνδεδεμένο σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας για να αποφύγετε την πρόκληση βλάβης στα εσωτερικά εξαρτήματα του υπολογιστή. 4. Αφαιρέστε/αποσυνδέστε τυχόν συσκευές ασφαλείας που εμποδίζουν το άνοιγμα του υπολογιστή. 5. Τοποθετήστε τον υπολογιστή με την πρόσοψη προς τα κάτω σε απαλή, επίπεδη επιφάνεια. Η HP συνιστά τη χρήση μιας κουβέρτας, πετσέτας ή άλλου απαλού υφάσματος για προστασία του πλαισίου και της επιφάνειας της οθόνης από γρατζουνιές ή άλλη βλάβη. 6. Χαλαρώστε τις δύο βίδες συγκράτησης που βρίσκονται στο κάτω μέρος του υπολογιστή (1) για να απελευθερώσετε το κάτω άκρο του καλύμματος πρόσβασης. Αντικατάσταση μονάδων δίσκου 43

50 7. Περιστρέψτε προς τα επάνω το κάτω άκρο του καλύμματος πρόσβασης (2) και έπειτα σηκώστε το κάλυμμα από τον υπολογιστή (3). Εικόνα 3-42 Αφαίρεση του καλύμματος πρόσβασης Τώρα μπορείτε να δείτε τη μονάδα οπτικού δίσκου στην επάνω αριστερή πλευρά του πλαισίου. Εικόνα 3-43 Εντοπισμός της μονάδας οπτικού δίσκου 8. Αφαιρέστε τη βίδα συγκράτησης (1) από το βραχίονα της μονάδας οπτικού δίσκου που ασφαλίζει τη μονάδα οπτικού δίσκου στο πλαίσιο. ΣΗΜΕΙΩΣΗ Ο βραχίονας της μονάδας οπτικού δίσκου είναι εγκατεστημένος στο πλαίσιο εάν το μοντέλο δεν διαθέτει μονάδα οπτικού δίσκου. Αφαιρέστε το βραχίονα από το πλαίσιο και ακολουθήστε τα υπόλοιπα βήματα χρησιμοποιώντας δύο βίδες από το κιτ επιλογής για να στερεώσετε το βραχίονα στη μονάδα οπτικού δίσκου. 44 Κεφάλαιο 3 Επιδιόρθωση και αναβάθμιση υλικού

51 9. Σύρετε τη μονάδα οπτικού δίσκου προς τα αριστερά (2) για να την αφαιρέσετε από το πλαίσιο. Εικόνα 3-44 Αφαίρεση της μονάδας οπτικού δίσκου 10. Αφαιρέστε τις δύο βίδες που στερεώνουν το βραχίονα της μονάδας οπτικού δίσκου στη μονάδα οπτικού δίσκου. Εικόνα 3-45 Αφαίρεση του βραχίονα της μονάδας οπτικού δίσκου Αντικατάσταση μονάδων δίσκου 45

52 11. Συνδέστε το βραχίονα της μονάδας οπτικού δίσκου στην καινούρια μονάδα οπτικού δίσκου βιδώνοντας τις δύο βίδες μέσα από το βραχίονα στη νέα μονάδα δίσκου. Εικόνα 3-46 Εγκατάσταση του βραχίονα της μονάδας οπτικού δίσκου 12. Τοποθετήστε τη νέα μονάδα οπτικού δίσκου στο πλαίσιο και πιέστε τη γερά, μέχρι να ασφαλίσει στη θέση της (1). ΣΗΜΕΙΩΣΗ Η μονάδα οπτικού δίσκου μπορεί να εγκατασταθεί μόνο με έναν τρόπο. 13. Σφίξτε τη βίδα συγκράτησης (2) στο βραχίονα της μονάδας οπτικού δίσκου για να στερεωθεί η μονάδα δίσκου στο πλαίσιο. Εικόνα 3-47 Εγκατάσταση της μονάδας οπτικού δίσκου 14. Τοποθετήστε το άνω άκρο του καλύμματος πρόσβασης στο άνω άκρο του πλαισίου του υπολογιστή (1). Φροντίστε να ευθυγραμμίσετε τα άγκιστρα που βρίσκονται στην εσωτερική πλευρά του άνω άκρου του καλύμματος πρόσβασης με το άνω άκρο του υπολογιστή. 15. Περιστρέψτε το κάτω άκρο του καλύμματος πρόσβασης προς τα κάτω (2) και πιέστε το γερά στο πλαίσιο έως ότου ασφαλίσει στη θέση του. 46 Κεφάλαιο 3 Επιδιόρθωση και αναβάθμιση υλικού
