Οδηγός αναφοράς υλικού. Σύστημα λιανικού εμπορίου HP RP7 Μοντέλο 7800

Transcript

1 Οδηγός αναφοράς υλικού Σύστημα λιανικού εμπορίου HP RP7 Μοντέλο 7800

2 Copyright 2012 Hewlett-Packard Development Company, L.P. Οι πληροφορίες που περιλαμβάνονται στο παρόν ενδέχεται να αλλάξουν χωρίς προειδοποίηση. Τα Microsoft, Windows και το Windows Vista είναι εμπορικά σήματα ή σήματα κατατεθέντα της Microsoft Corporation στις Ηνωμένες Πολιτείες ή/και σε άλλες χώρες. Οι μόνες εγγυήσεις που ισχύουν για τα προϊόντα και τις υπηρεσίες της HP περιέχονται στις ρητές δηλώσεις εγγύησης που συνοδεύουν αυτά τα προϊόντα και υπηρεσίες. Κανένα στοιχείο στο παρόν δεν δύναται να ερμηνευθεί ως πρόσθετη εγγύηση. Η HP δεν ευθύνεται για τεχνικά ή συντακτικά λάθη ή παραλείψεις του παρόντος εγγράφου. Το παρόν έγγραφο περιλαμβάνει πληροφορίες ιδιοκτησίας που προστατεύονται από το νόμο περί πνευματικής ιδιοκτησίας. εν επιτρέπεται η δημιουργία φωτοτυπιών, η αναπαραγωγή ή η μετάφραση σε άλλη γλώσσα ολόκληρου ή μέρους του παρόντος εγγράφου, χωρίς την προηγούμενη γραπτή άδεια της Hewlett- Packard Company. Οδηγός αναφοράς υλικού Σύστημα λιανικού εμπορίου HP RP7 Μοντέλο 7800 εύτερη έκδοση (Νοέμβριος 2012) Αριθμός εγγράφου:

3 Πληροφορίες για το έντυπο αυτό Αυτός ο οδηγός περιέχει βασικές πληροφορίες για την αναβάθμιση του συγκεκριμένου μοντέλου υπολογιστή. ΠΡΟΕΙ /ΣΗ! Το κείμενο με αυτήν τη διάταξη δηλώνει ότι η μη τήρηση των οδηγιών μπορεί να έχει ως αποτέλεσμα την πρόκληση τραυματισμού ή την απώλεια ζωής. ΠΡΟΣΟΧΗ Το κείμενο με αυτήν την διάταξη δηλώνει ότι η μη τήρηση των οδηγιών μπορεί να έχει ως αποτέλεσμα την καταστροφή του εξοπλισμού ή την απώλεια πληροφοριών. ΣΗΜΕΙΩΣΗ Το κείμενο με αυτήν τη διάταξη παρέχει σημαντικές συμπληρωματικές πληροφορίες. ELWW iii

4 iv Πληροφορίες για το έντυπο αυτό ELWW

5 Πίνακας περιεχομένων 1 Λειτουργίες προϊόντος... 1 Βασικά χαρακτηριστικά... 1 Προαιρετικά εξαρτήματα HP RP Στοιχεία ελέγχου πρόσοψης... 4 Χρήση του μενού της οθόνης (OSD)... 4 Τμήματα πίσω πλαισίου I/O Αναβαθμίσεις υλικού... 7 Απαραίτητα εργαλεία... 7 Προειδοποιήσεις και επιφυλάξεις... 7 Ανάρτηση του RP7 σε τοίχο ή σε βραχίονα στήριξης... 7 Εγκατάσταση της ρυθμιζόμενης βάσης HP RP ρομολόγηση καλωδίων σε εξωτερικές συσκευές Εγκατάσταση προαιρετικών ενσωματωμένων μονάδων USB Εγκατάσταση μιας οθόνης πελάτη RP λιανικού εμπορίου της HP Εγκατάσταση μιας προαιρετικής οθόνης πελάτη VFD RP7 λιανικού εμπορίου της HP Εγκατάσταση πρόσθετης μνήμης SODIMM DDR3-SDRAM SODIMM Σύνδεση στις υποδοχές SODIMM Εγκατάσταση μονάδων μνήμης SODIMM Αφαίρεση και τοποθέτηση μονάδας σκληρού δίσκου Αντικατάσταση μπαταρίας Χρήση του καλύμματος ασφάλειας USB Στερέωση του RP7 σε επιφάνεια πάγκου Εγκατάσταση εξωτερικής κλειδαριάς ασφαλείας Κλειδαριά καλωδίου Λουκέτο ιαμόρφωση του λογισμικού Βαθμονόμηση οθόνης αφής Βαθμονόμηση για Windows 7 και POSReady Βαθμονόμηση για Windows XP ιαμόρφωση του MSR και της οθόνης πελάτη VFD Ρύθμιση τροφοδοτούμενων σειριακών θυρών ELWW v

6 Παράρτημα Α Αντιμετώπιση προβλημάτων Επεξήγηση φωτεινών ενδείξεων διαγνωστικού ελέγχου πρόσοψης και ηχητικών σημάτων κατά το POST Παράρτημα Β Ηλεκτροστατική αποφόρτιση Αποτροπή πρόκλησης ηλεκτροστατικής ζημιάς Μέθοδοι γείωσης Παράρτημα Γ Οδηγίες λειτουργίας, τακτική φροντίδα και προετοιμασία αποστολής υπολογιστή Οδηγίες λειτουργίας και τακτική φροντίδα υπολογιστή Συντήρηση της οθόνης αφής Προετοιμασία για αποστολή Ευρετήριο vi ELWW

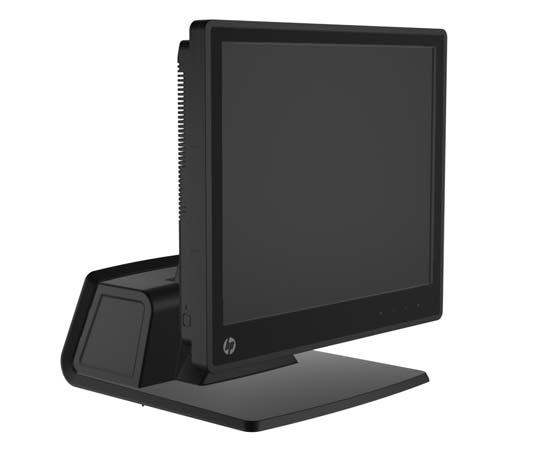

7 1 Λειτουργίες προϊόντος Βασικά χαρακτηριστικά Τα χαρακτηριστικά του Συστήματος λιανικού εμπορίου HP RP7 περιλαμβάνουν τα ακόλουθα: Σχεδιασμένο για μακρόχρονη χρήση στον τομέα γενικού λιανικού εμπορίου, φιλοξενίας και σε άλλες αγορές λιανικού εμπορίου Επιλογή οθόνης αφής υπαλλήλου: 15 Resistive 15 Projective Capacitive 17 Projective Capacitive Χαρακτηριστικά διαχείρισης καλωδίων Οθόνες αφής ανθεκτικές στο νερό και στη σκόνη Ευέλικτη χρήση με κλίση της οθόνης και ρύθμιση του ύψους Μπορούν να ενσωματωθούν τρία προαιρετικά περιφερειακά: Ενσωματωμένο Dual-Head MSR λιανικού εμπορίου της HP Ενσωματωμένη συσκευή ανάγνωσης δακτυλικών αποτυπωμάτων λιανικού εμπορίου της HP Ενσωματωμένη κάμερα web λιανικού εμπορίου της HP Οθόνη φθορισμού κενού (VFD) δύο γραμμών πελάτη: συμπεριλαμβάνεται στο βασικό εξοπλισμό σε επιλεγμένα μοντέλα (η οθόνη VFD μπορεί να στερεωθεί στο RP7 ή να στερεωθεί σε ξεχωριστή βάση) Οθόνη LCD 10.4 πελάτη: προαιρετική (δεν μπορεί να χρησιμοποιηθεί μαζί με την οθόνη VFD δύο γραμμών) ELWW Βασικά χαρακτηριστικά 1

8 Επιλογές επεξεργαστή Επιλογές chipset Μνήμη DDR3 Επιλογές λειτουργικού συστήματος Ενσωματωμένο NIC και WiFi (ορισμένα μοντέλα) Θύρες USB+PWR και συρταριού μετρητών Επιλογές μονάδας σκληρού δίσκου και SSD υνατότητα επιπέδου RAID 0,1 (το RAID 1 μπορεί να προδιαμορφωθεί εργοστασιακά από την HP) Εργαλεία δυνατοτήτων διαχείρισης Ασφαλής θύρα USB (παρέχεται βίδα ασφαλείας) Πληροί τις προδιαγραφές Energy Star 5, συμμορφώνεται με το πρότυπο EU, συμμορφώνεται με το πρότυπο RoHS2 Εσωτερικός προσαρμογέας τροφοδοσίας με εξοικονόμηση ενέργειας 87% Περιορισμένη εγγύηση HP, τυπική 3/3/3: 3 έτη για εξαρτήματα, 3 έτη για εργατικά και 3 έτη για επισκευή στο χώρο του πελάτη Προαιρετικά εξαρτήματα HP RP7 Τα παρακάτω εξαρτήματα HP RP7 είναι διαθέσιμα από την HP. 2 Κεφάλαιο 1 Λειτουργίες προϊόντος ELWW

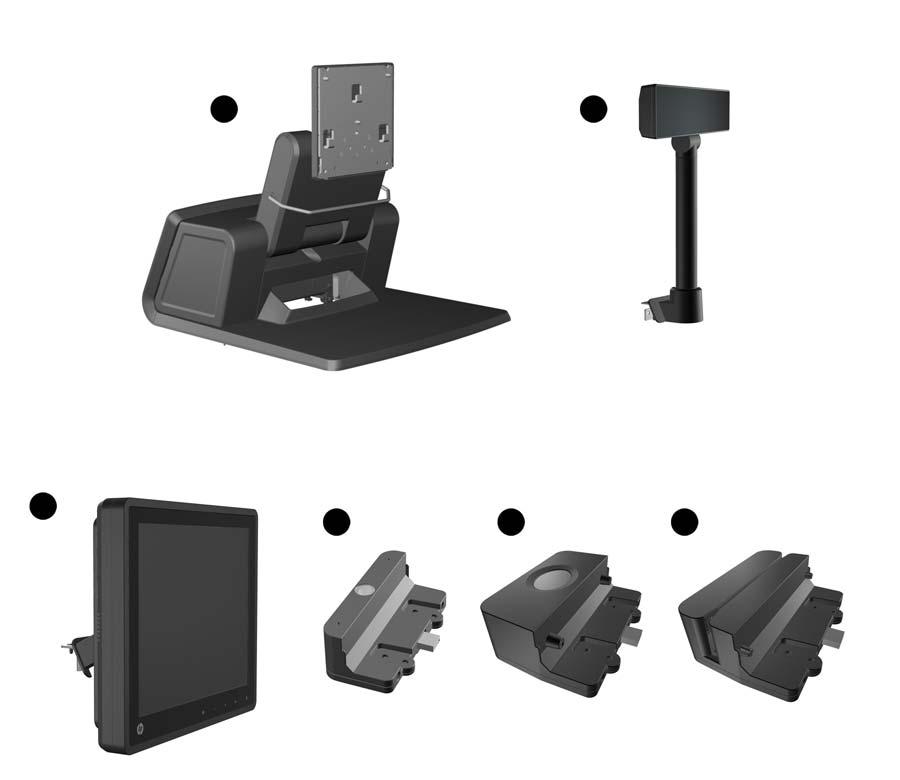

9 1 Ρυθμιζόμενη βάση HP RP7 4 Ενσωματωμένη κάμερα web λιανικού εμπορίου της HP 2 Οθόνη πελάτη VFD RP7 λιανικού εμπορίου της HP 3 Οθόνη πελάτη RP λιανικού εμπορίου της HP 5 Ενσωματωμένη συσκευή ανάγνωσης δακτυλικών αποτυπωμάτων λιανικού εμπορίου της HP 6 Ενσωματωμένο Dual-Head MSR λιανικού εμπορίου της HP ΣΗΜΕΙΩΣΗ Μια ανεξάρτητη οθόνη VFD που στερεώνεται σε ξεχωριστή βάση είναι επίσης διαθέσιμη από την HP (δεν απεικονίζεται παραπάνω). ELWW Προαιρετικά εξαρτήματα HP RP7 3

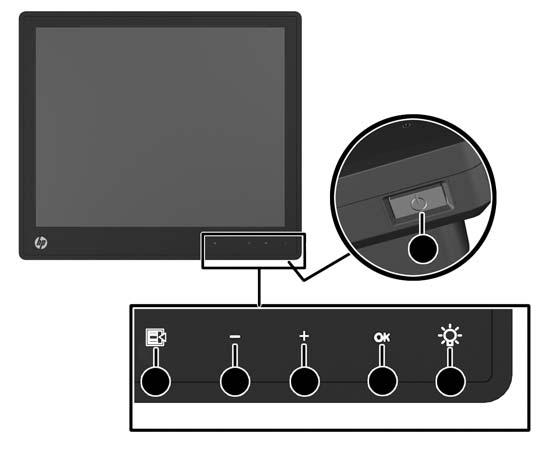

10 Στοιχεία ελέγχου πρόσοψης Χειρισμός Λειτουργία 1 Μενού Ανοίγει το κύριο μενού On-Screen Display (OSD) (Εμφάνιση στην οθόνη). 2 (Μείον) Αν είναι ενεργοποιημένο το μενού OSD, πατήστε για περιήγηση προς τα πίσω μέσω του μενού OSD και μείωση των επιπέδων ρύθμισης. 3 + (Συν) Αν είναι ενεργοποιημένο το μενού OSD, πατήστε το για περιήγηση προς τα εμπρός μέσω του μενού OSD και αύξηση των επιπέδων ρύθμισης. 4 OK Εάν είναι ενεργοποιημένο το μενού OSD, πατήστε το για επιλογή ενός στοιχείου μενού. 5 Φωτεινή ένδειξη λειτουργίας Πράσινο = Πλήρης τροφοδοσία. Αναβοσβήνει πράσινο = Κατάσταση αναστολής λειτουργίας Κόκκινο = Κατάσταση σφάλματος Η/Υ (ανατρέξτε στην ενότητα Επεξήγηση φωτεινών ενδείξεων διαγνωστικού ελέγχου πρόσοψης και ηχητικών σημάτων κατά το POST στη σελίδα 63 για περισσότερες πληροφορίες). Σβηστή = Η τροφοδοσία είναι απενεργοποιημένη. 6 Κουμπί λειτουργίας Ενεργοποιεί και απενεργοποιεί το σύστημα και θέτει το σύστημα σε αδρανοποίηση ή σε κατάσταση αναστολής λειτουργίας. Χρήση του μενού της οθόνης (OSD) Χρησιμοποιήστε τη λειτουργία OSD (Εμφάνιση στην οθόνη) για να ρυθμίσετε την εικόνα της οθόνης με βάση τις δικές σας προτιμήσεις. Για να αποκτήσετε πρόσβαση στη λειτουργία OSD, κάντε τα εξής: 1. Αν το σύστημα δεν έχει ενεργοποιηθεί ήδη, πατήστε το κουμπί λειτουργίας για να ενεργοποιήσετε τη μονάδα. 2. Για να ενεργοποιήσετε τη λειτουργία OSD, πατήστε την περιοχή του μπροστινού πλαισίου στα αριστερά του εικονιδίου λειτουργίας. 4 Κεφάλαιο 1 Λειτουργίες προϊόντος ELWW

11 3. Για πρόσβαση στο μενού OSD, πατήστε το εικονίδιο Μενού στην πρόσοψη της οθόνης. 4. Για περιήγηση στο μενού OSD, πατήστε το εικονίδιο + (συν) που βρίσκεται στην πρόσοψη της οθόνης για να πραγματοποιήσετε κύλιση προς τα επάνω ή το εικονίδιο (μείον) για αντίστροφη κύλιση. 5. Για να επιλέξετε ένα στοιχείο από το μενού OSD, χρησιμοποιήστε τα εικονίδια + ή για να μεταβείτε στην επιλογή που θέλετε και να την επισημάνετε και, στη συνέχεια, πατήστε το εικονίδιο OK για να επιλέξετε αυτή τη λειτουργία. 6. Ρυθμίστε το στοιχείο χρησιμοποιώντας τα εικονίδια + ή που βρίσκονται στην πρόσοψη για να ρυθμίσετε την κλίμακα. 7. Αφού ρυθμίσετε αυτή τη λειτουργία, επιλέξτε Save and Return (Αποθήκευση και επιστροφή) ή Cancel (Άκυρο) αν δεν επιθυμείτε να αποθηκεύσετε τη ρύθμιση και, στη συνέχεια, επιλέξτε Exit (Έξοδος) από το κύριο μενού. Ο ακόλουθος πίνακας αναφέρει τα στοιχεία του κυρίως μενού OSD με μια σύντομη περιγραφή για κάθε στοιχείο. Πίνακας 1-1 Βασικό μενού OSD Εικονίδι ο Βασικό μενού Brightness (Φωτεινότητα) Contrast (Αντίθεση) Περιγραφή Αλλάζει το επίπεδο φωτεινότητας της οθόνης. Αλλάζει το επίπεδο αντίθεσης της οθόνης. Color (Χρώμα) Επιλέγει και ρυθμίζει το χρώμα της οθόνης. OSD Control (Ρύθμιση μενού OSD) Management ( ιαχείριση) Language (Γλώσσα) Information (Πληροφορίες) Factory Reset (Επαναφορά εργοστασιακών ρυθμίσεων) Exit (Έξοδος) Προσαρμόζει τα στοιχεία ελέγχου που εμφανίζονται στην οθόνη (OSD). Ενεργοποιεί ή απενεργοποιεί την εμφάνιση λειτουργίας και την υποστήριξη DDC/CI και ρυθμίζει την ένταση ήχου σε μοντέλα με ενσωματωμένα ηχεία. Επιλέγει τη γλώσσα στην οποία θα εμφανίζεται το μενού OSD. Η προεπιλεγμένη εργοστασιακή ρύθμιση είναι English (Αγγλικά). Επιλέγει και εμφανίζει σημαντικές πληροφορίες σχετικά με την οθόνη. Επαναφέρει όλες τις ρυθμίσεις του μενού OSD και των στοιχείων ελέγχου DDC/CI στις προεπιλεγμένες εργοστασιακές ρυθμίσεις, με εξαίρεση τη ρύθμιση γλώσσας. Πραγματοποιεί έξοδο από το μενού OSD. ELWW Χρήση του μενού της οθόνης (OSD) 5

12 Τμήματα πίσω πλαισίου I/O 1 Φωτεινή ένδειξη δραστηριότητας σκληρού δίσκου 2 Υποδοχή εξόδου για συσκευές ήχου που τροφοδοτούνται με ρεύμα (πράσινη) 3 Υποδοχή DVI (για μια δεύτερη οθόνη ή για την προαιρετική οθόνη πελάτη RP λιανικού εμπορίου της HP) 9 Ασφαλής θύρα USB 10 Υποδοχή εισόδου ήχου (μπλε) 11 Παράλληλη θύρα 4 Υποδοχή ποντικιού/πληκτρολογίου PS/2 12 Υποδοχή δικτύου RJ-45 5 Σύνδεση εξόδου τροφοδοσίας DC (για την προαιρετική οθόνη πελάτη RP λιανικού εμπορίου της HP) 13 Σειριακές θύρες 5V/12V 6 Θύρες USB (6) 14 Powered USB 12V 7 Σύνδεση εισόδου τροφοδοσίας DC 15 Υποδοχή συρταριού μετρητών 8 Powered USB 24V ΣΗΜΕΙΩΣΗ Οι σειριακές θύρες μπορούν να διαμορφωθούν ως τροφοδοτούμενες σειριακές θύρες 5V ή 12V. είτε την ενότητα Ρύθμιση τροφοδοτούμενων σειριακών θυρών στη σελίδα 62 για περισσότερες πληροφορίες. ΣΗΜΕΙΩΣΗ Η υποδοχή Powered USB 24 volt και η υποδοχή Powered USB 12 volt έχουν διαφορετικό κλειδί, ώστε να μην υπάρχει ο κίνδυνος λανθασμένης σύνδεσης. ΣΗΜΕΙΩΣΗ Πρέπει να αφαιρέσετε την μεταλλική ταινία πάνω από την υποδοχή συρταριού μετρητών για τη σύνδεση ενός συρταριού μετρητών. ΠΡΟΣΟΧΗ Η υποδοχή συρταριού μετρητών είναι ίδια σε μέγεθος και σχήμα με μια υποδοχή μόντεμ. Για να αποφευχθεί οποιαδήποτε βλάβη στον υπολογιστή, ΜΗΝ συνδέετε το καλώδιο δικτύου στην υποδοχή συρταριού μετρητών. ΠΡΟΣΟΧΗ Μη συνδέσετε καμία άλλη συσκευή εκτός από την οθόνη πελάτη RP λιανικού εμπορίου της HP στη σύνδεση εξόδου τροφοδοσίας DC. 6 Κεφάλαιο 1 Λειτουργίες προϊόντος ELWW

13 2 Αναβαθμίσεις υλικού Απαραίτητα εργαλεία Για τις περισσότερες διαδικασίες που περιγράφονται σε αυτόν τον οδηγό απαιτείται κατσαβίδι τύπου Phillips, Torx ή επίπεδο κατσαβίδι. Προειδοποιήσεις και επιφυλάξεις Προτού πραγματοποιήσετε αναβαθμίσεις βεβαιωθείτε ότι έχετε διαβάσει προσεκτικά όλες τις ισχύουσες οδηγίες, επιφυλάξεις και προειδοποιήσεις του παρόντος οδηγού. ΠΡΟΕΙ /ΣΗ! Για να μειώσετε τον κίνδυνο προσωπικού τραυματισμού από ηλεκτροπληξία, ζεστές επιφάνειες ή φωτιά: Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα, και αφήστε να περάσει λίγη ώρα ώστε να κρυώσουν τα εσωτερικά εξαρτήματα του συστήματος πριν τα αγγίξετε. Μη συνδέετε υποδοχές τηλεπικοινωνιών ή τηλεφώνου στις υποδοχές του ελεγκτή περιβάλλοντος χρήστη δικτύου (NIC). Μην απενεργοποιείτε την πρίζα γείωσης του καλωδίου τροφοδοσίας. Η πρίζα με γείωση αποτελεί σημαντικό χαρακτηριστικό ασφαλείας. Συνδέστε το καλώδιο τροφοδοσίας σε μια γειωμένη πρίζα που είναι εύκολα προσβάσιμη ανά πάσα στιγμή. Για να μειώσετε τον κίνδυνο σοβαρού τραυματισμού, διαβάστε τον Οδηγό ασφάλειας & άνεσης. Περιγράφει τον κατάλληλο σταθμό εργασίας, τη ρύθμιση των παραμέτρων, τη σωστή στάση καθώς και τις συνήθειες εργασίας των χρηστών υπολογιστών αλλά και συμβουλές για την υγεία τους. Παρέχει επίσης σημαντικές πληροφορίες ασφαλείας σχετικά με μηχανικά και ηλεκτρικά ζητήματα. Ο οδηγός αυτός βρίσκεται στο web, στην τοποθεσία ΠΡΟΕΙ /ΣΗ! Περιέχει τροφοδοτούμενα και κινητά εξαρτήματα. Αποσυνδέστε την τροφοδοσία από τον εξοπλισμό προτού αφιρέσετε το κάλυμμα. Τοποθετήστε και ασφαλίστε το κάλυμμα προτού τροφοδοτήσετε ξανά τον εξοπλισμό με ρεύμα. ΠΡΟΣΟΧΗ Ο στατικός ηλεκτρισμός μπορεί να προκαλέσει βλάβη στα ηλεκτρικά εξαρτήματα του υπολογιστή ή στον προαιρετικό εξοπλισμό. Πριν ξεκινήσετε αυτές τις διαδικασίες, βεβαιωθείτε ότι έχετε αποβάλει το στατικό ηλεκτρισμό από το σώμα σας αγγίζοντας στιγμιαία ένα γειωμένο μεταλλικό αντικείμενο. Για περισσότερες πληροφορίες, ανατρέξτε την ενότητα Ηλεκτροστατική αποφόρτιση στη σελίδα 67. Όταν ο υπολογιστής είναι συνδεδεμένος σε μια πρίζα AC, η τάση εφαρμόζεται πάντα στην μητρική πλακέτα. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας από την πρίζα προτού ανοίξετε τον υπολογιστή για να αποφύγετε την πρόκληση βλάβης στα εσωτερικά εξαρτήματα του συστήματος. Ανάρτηση του RP7 σε τοίχο ή σε βραχίονα στήριξης Το RP7 μπορεί να προσαρτηθεί σε τοίχο, βραχίονα στήριξης ή άλλο εξάρτημα ανάρτησης. Το RP7 υποστηρίζει την απόσταση 100 mm μεταξύ των οπών ανάρτησης σύμφωνα με το βιομηχανικό πρότυπο VESA. ELWW Απαραίτητα εργαλεία 7

14 Η συσκευή είναι σχεδιασμένη για να υποστηρίζεται από βραχίονα ανάρτησης σε τοίχο με πιστοποίηση UL ή CSA. Η HP συνιστά να χρησιμοποιείτε τον βραχίονα στήριξης σε τοίχο HP Quick Release για την επιτοίχια ανάρτηση (αριθμός προϊόντος EM870AA). ΠΡΟΣΟΧΗ Για τη σύνδεση εξαρτήματος ανάρτησης τρίτου κατασκευαστή στο RP7, χρειάζονται τέσσερις βίδες 4 mm, βήματος 0,7 mm και μήκους 10 mm. εν πρέπει να χρησιμοποιηθούν βίδες μεγαλύτερου μήκους γιατί μπορεί να προκαλέσουν βλάβη στο σύστημα. Είναι σημαντικό να βεβαιωθείτε ότι η λύση ανάρτησης του κατασκευαστή συμμορφώνεται με το πρότυπο VESA και ότι μπορεί να αντέξει το βάρος του συστήματος. Εγκατάσταση της ρυθμιζόμενης βάσης HP RP7 ΣΗΜΕΙΩΣΗ Η ενότητα αυτή παρέχει οδηγίες για την εγκατάσταση της ρυθμιζόμενης βάσης HP RP7 αν η βάση αγοράστηκε ξεχωριστά. 1. Απενεργοποιήστε σωστά τον υπολογιστή από το λειτουργικό σύστημα και κατόπιν απενεργοποιήστε τυχόν εξωτερικές συσκευές. 2. Αποσυνδέστε την τροφοδοσία από την πίσω υποδοχή I/O και από την πρίζα. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, πάντα παρέχεται τάση στη μητρική κάρτα, εφόσον το σύστημα είναι συνδεδεμένο σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας για να αποφύγετε την πρόκληση βλάβης στα εσωτερικά εξαρτήματα του υπολογιστή. 3. Αποσυνδέστε όλα τα καλώδια από τις πίσω υποδοχές I/O. 8 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

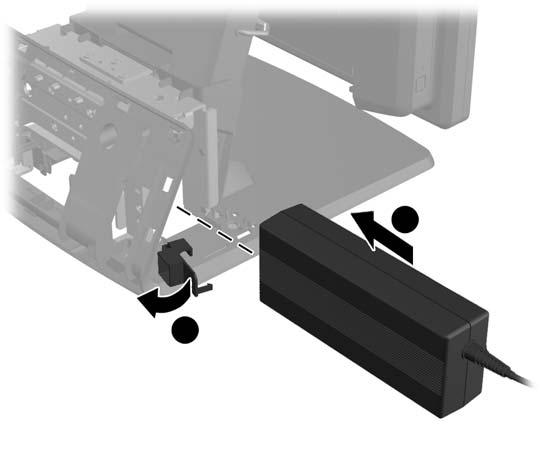

15 4. Τραβήξτε το κάλυμμα τροφοδοσίας προς τα πίσω και κατόπιν σηκώστε το προς τα επάνω και αφαιρέστε το από τη μονάδα. 5. Αφαιρέστε το διακοσμητικό κάλυμμα στο πίσω μέρος της μονάδας αποσπώντας προσεκτικά το κάλυμμα από τη βάση από τις θέσεις των προεξοχών στο επάνω μέρος και στα πλαϊνά μέρη του καλύμματος όπως φαίνεται παρακάτω (1). Στη συνέχεια τραβήξτε το πάνω μέρος του καλύμματος μακριά από τη βάση (2) και πιέστε το κάλυμμα ευθεία προς τα κάτω για να απελευθερωθούν οι κάτω προεξοχές (3). ELWW Εγκατάσταση της ρυθμιζόμενης βάσης HP RP7 9

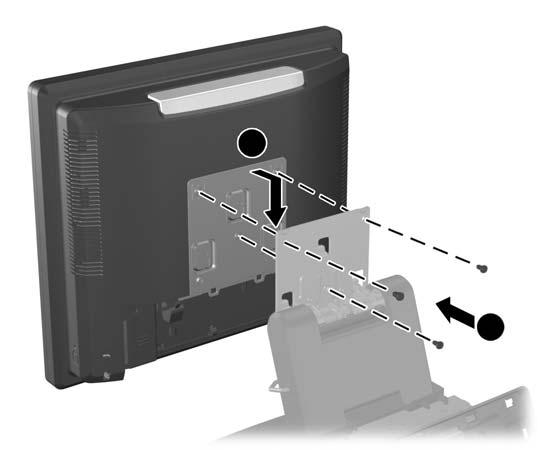

16 6. Ολισθήστε προς τα κάτω τους δύο μοχλούς στις επάνω γωνίες του πίσω πλαισίου I/O (1) και περιστρέψτε το κάλυμμα για να το αφαιρέσετε (2). 7. Συνδέστε την οθόνη RP7 στο βραχίονα ανάρτησης της βάσης ευθυγραμμίζοντας τις υποδοχές στην οθόνη με τα άγκιστρα στο βραχίονα ανάρτησης και ολισθαίνοντας την οθόνη προς τα κάτω (1). Τοποθετήστε τις τρεις βίδες που περιλαμβάνονται με τη βάση μέσα από το βραχίονα ανάρτησης και μέσα στην οθόνη για να τη στερεώσετε στη θέση της (2). 10 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

17 8. Ολισθήστε το κάλυμμα του βραχίονα ανάρτησης προς τα κάτω, πάνω από το βραχίονα ανάρτησης της βάσης. 9. Περιστρέψτε για να ανοίξετε τη μικρή θύρα στη βάση του περιβλήματος τροφοδοσίας (1) και ολισθήστε το τροφοδοτικό μέσα στο περίβλημα (2). ΣΗΜΕΙΩΣΗ Βεβαιωθείτε ότι η πλευρά της τροφοδοσίας ρεύματος με την ετικέτα και το στήριγμα από καουτσούκ κοιτούν προς τη μπροστινή πλευρά της μονάδας κατά την εισαγωγή στην τροφοδοσία ρεύματος. ELWW Εγκατάσταση της ρυθμιζόμενης βάσης HP RP7 11

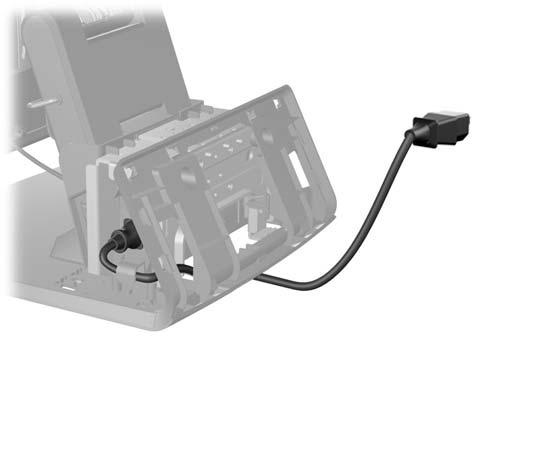

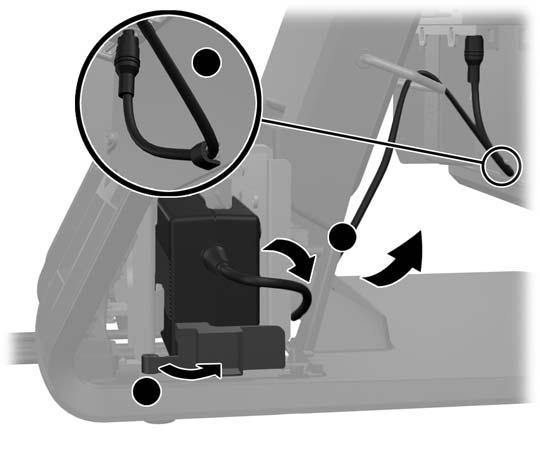

18 10. Κλείστε τη μικρή θύρα στη βάση του περιβλήματος τροφοδοσίας (1). ρομολογήστε το καλώδιο τροφοδοσίας μέσα από την πλευρά της βάσης, και κατόπιν μέσα από το κέντρο της βάσης (2) και προς τα επάνω μέσα από το δακτύλιο συγκράτησης καλωδίων στο λαιμό της βάσης. Εισαγάγετε το καλώδιο μέσα στο κλιπ συγκράτησης καλωδίων δίπλα στη θύρα τροφοδοσίας (3) και συνδέστε το καλώδιο στη θύρα εισόδου τροφοδοσίας DC. 11. ρομολογήστε το καλώδιο τροφοδοσίας AC μέσα από το κάτω μέρος της βάσης και κατόπιν μέσω της κοιλότητας στο εσωτερικό της βάσης και συνδέστε το καλώδιο στο τροφοδοτικό. Εισαγάγετε το καλώδιο μέσα στο κλιπ συγκράτησης καλωδίων στην πλευρά της βάσης και συνδέστε το άλλο άκρο του καλωδίου σε μια πρίζα ρεύματος. 12 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

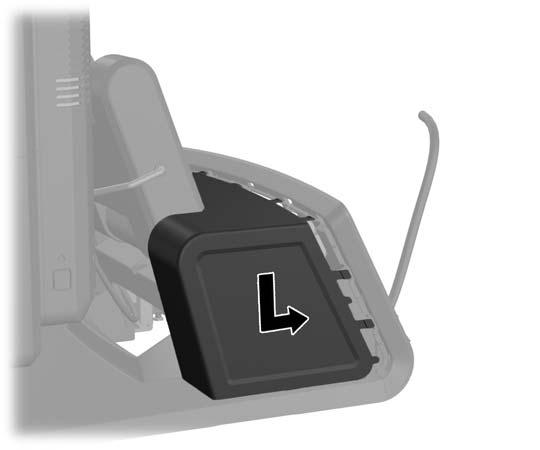

19 12. Τοποθετήστε το διακοσμητικό κάλυμμα στη θέση του στο πίσω μέρος της βάσης. 13. Τοποθετήστε στη θέση του το κάλυμμα τροφοδοσίας χαμηλώνοντάς το πάνω από το λαιμό της βάσης και ολισθαίνοντάς το προς τα πίσω έως ότου ασφαλίσει στη θέση του. ELWW Εγκατάσταση της ρυθμιζόμενης βάσης HP RP7 13

20 14. Τοποθετήστε στη θέση του το πίσω κάλυμμα I/O τοποθετώντας τα άγκιστρα στο κάτω μέρος του καλύμματος μέσα στις υποδοχές στο κάτω μέρος του περιβλήματος (1). Στη συνέχεια περιστρέψτε το πάνω μέρος του καλύμματος I/O προς τα επάνω ώστε να ασφαλίσει στη θέση του στο περίβλημα (2). 15. Μπορείτε να ρυθμίσετε το ύψος της βάσης της οθόνης και να ορίσετε την κλίση της σε διάφορες θέσεις. Επιλέξτε μια θέση η οποία είναι η πιο εργονομικά κατάλληλη για τη χρήση που επιθυμείτε. ρομολόγηση καλωδίων σε εξωτερικές συσκευές 1. Απενεργοποιήστε σωστά τον υπολογιστή από το λειτουργικό σύστημα και κατόπιν απενεργοποιήστε τυχόν εξωτερικές συσκευές. 2. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, πάντα παρέχεται τάση στη μητρική κάρτα, εφόσον το σύστημα είναι συνδεδεμένο σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας για να αποφύγετε την πρόκληση βλάβης στα εσωτερικά εξαρτήματα του υπολογιστή. 14 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

21 3. Ολισθήστε προς τα κάτω τους δύο μοχλούς στις επάνω γωνίες του πίσω πλαισίου I/O (1) και περιστρέψτε το κάλυμμα για να το αφαιρέσετε (2). 4. Τραβήξτε το κάλυμμα τροφοδοσίας προς τα πίσω και κατόπιν σηκώστε το προς τα επάνω και αφαιρέστε το από τη μονάδα. ELWW ρομολόγηση καλωδίων σε εξωτερικές συσκευές 15

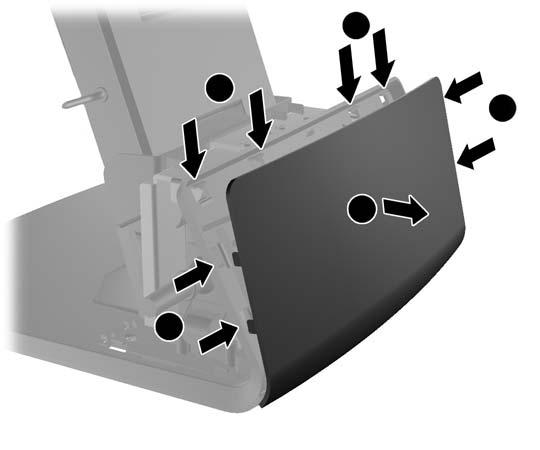

22 5. Αφαιρέστε το διακοσμητικό κάλυμμα στο πίσω μέρος της μονάδας αποσπώντας προσεκτικά το κάλυμμα από τη βάση από τις θέσεις των προεξοχών στο επάνω μέρος και στα πλαϊνά μέρη του καλύμματος όπως φαίνεται παρακάτω (1). Στη συνέχεια τραβήξτε το πάνω μέρος του καλύμματος μακριά από τη βάση (2) και πιέστε το κάλυμμα ευθεία προς τα κάτω για να απελευθερωθούν οι κάτω προεξοχές (3). 6. ρομολογήστε τα καλώδια κάτω από το πίσω μέρος της βάσης, μέσα από την οπή στο κέντρο της βάσης και κατόπιν μέσα από το δακτύλιο συγκράτησης καλωδίων στο λαιμό της βάσης και στην κατάλληλη θύρα I/O. ΠΡΟΣΟΧΗ Βεβαιωθείτε ότι το καλώδιο τροφοδοσίας είναι στερεωμένο από το κλιπ συγκράτησης δίπλα στη σύνδεση εισόδου τροφοδοσίας DC στο πίσω I/O ώστε το καλώδιο να μην τραβηχτεί έξω από την υποδοχή. 16 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

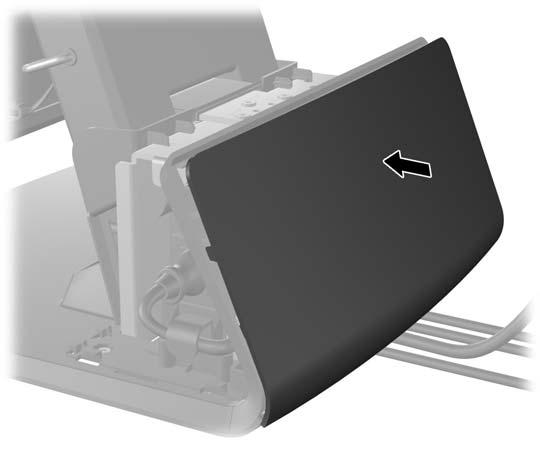

23 7. Τοποθετήστε το διακοσμητικό κάλυμμα στη θέση του στο πίσω μέρος της βάσης. 8. Τοποθετήστε στη θέση του το κάλυμμα τροφοδοσίας χαμηλώνοντάς το πάνω από το λαιμό της βάσης και ολισθαίνοντάς το προς τα πίσω έως ότου ασφαλίσει στη θέση του. ELWW ρομολόγηση καλωδίων σε εξωτερικές συσκευές 17

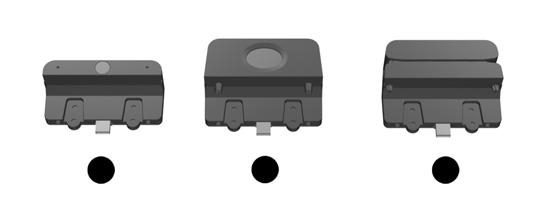

24 9. Τοποθετήστε στη θέση του το πίσω κάλυμμα I/O τοποθετώντας τα άγκιστρα στο κάτω μέρος του καλύμματος μέσα στις υποδοχές στο κάτω μέρος του περιβλήματος (1). Στη συνέχεια περιστρέψτε το πάνω μέρος του καλύμματος I/O προς τα επάνω ώστε να ασφαλίσει στη θέση του στο περίβλημα (2). 10. Συνδέστε ξανά το καλώδιο τροφοδοσίας και πατήστε το κουμπί λειτουργίας. Εγκατάσταση προαιρετικών ενσωματωμένων μονάδων USB Υπάρχουν τρεις προαιρετικές ενσωματωμένες μονάδες USB διαθέσιμες από την HP (πωλούνται ξεχωριστά). 1 ενσωματωμένη κάμερα web λιανικού εμπορίου για λειτουργίες live βίντεο 2 ενσωματωμένη συσκευή ανάγνωσης δακτυλικών αποτυπωμάτων λιανικού εμπορίου για την προσθήκη λειτουργιών αναγνώρισης για λόγους ασφαλείας 3 ενσωματωμένη dual-head συσκευή ανάγνωσης μαγνητικής ταινίας λιανικού εμπορίου για ανάγνωση δεδομένων καρτών Οι ενσωματωμένες μονάδες USB μπορούν να εγκατασταθούν στο επάνω μέρος της οθόνης, ή σε μία από τις πλευρές της οθόνης. 18 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

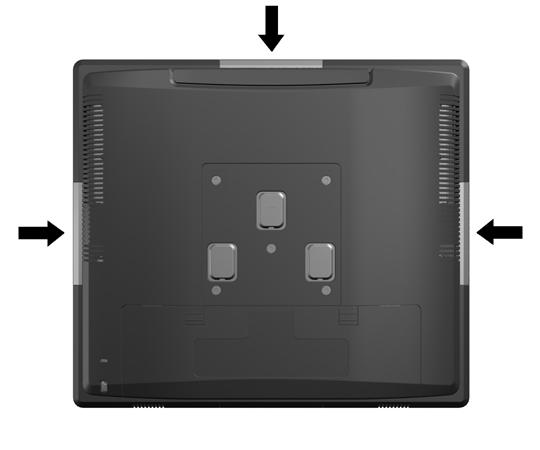

25 ΣΗΜΕΙΩΣΗ Αν εγκαθιστάτε κάμερα web, μην την εγκαταστήσετε στις πλευρές της οθόνης. Η κάμερα web πρέπει να εγκατασταθεί στο επάνω μέρος της οθόνης για το σωστό προσανατολισμό του βίντεο. ΣΗΜΕΙΩΣΗ Αυτές οι θύρες USB υποστηρίζουν μόνο τις μονάδες USB που αναφέρονται παραπάνω. εν υποστηρίζουν μονάδες οπτικού δίσκου ή σκληρούς δίσκους. Η διαδικασία για την εγκατάσταση μιας ενσωματωμένης μονάδας USB είναι ίδια για όλες τις μονάδες. Για να εγκαταστήσετε μια μονάδα USB: 1. Απενεργοποιήστε σωστά τον υπολογιστή από το λειτουργικό σύστημα και κατόπιν απενεργοποιήστε τυχόν εξωτερικές συσκευές. 2. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, πάντα παρέχεται τάση στη μητρική κάρτα, εφόσον το σύστημα είναι συνδεδεμένο σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας για να αποφύγετε την πρόκληση βλάβης στα εσωτερικά εξαρτήματα του υπολογιστή. ELWW Εγκατάσταση προαιρετικών ενσωματωμένων μονάδων USB 19

26 3. Ολισθήστε προς τα κάτω τους δύο μοχλούς στις επάνω γωνίες του πίσω πλαισίου I/O (1) και περιστρέψτε το κάλυμμα για να το αφαιρέσετε (2). 4. Πιέστε προς τα μέσα τα κουμπιά που βρίσκονται στις κάτω πλευρές του πίσω πλαισίου της οθόνης (1) και κατόπιν ολισθήστε το πίσω πλαίσιο προς τα επάνω και αφαιρέστε το από την οθόνη (2). 20 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

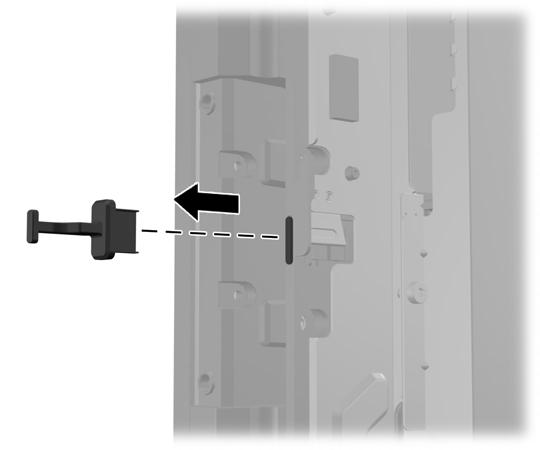

27 5. Αφαιρέστε τις δύο βίδες που στερεώνουν το κάλυμμα USB στην οθόνη (1) και κατόπιν ολισθήστε το κάλυμμα και αφαιρέστε το από την οθόνη (2). Αφαιρέστε μόνο το κάλυμμα που βρίσκεται στη θέση όπου θέλετε να εγκαταστήσετε τη μονάδα USB. ΣΗΜΕΙΩΣΗ Υπάρχει μια μικρή υποδοχή «νυχιού» στο κέντρο της εσωτερικής άκρης του καλύμματος USB που μπορείτε να χρησιμοποιήσετε για να ολισθήσετε πιο εύκολα το κάλυμμα από τη μονάδα. 6. Βγάλτε το βύσμα που είναι συνδεδεμένο με τη θύρα USB. ΣΗΜΕΙΩΣΗ Ορισμένα μοντέλα δεν έχουν βύσματα στις θύρες USB. ELWW Εγκατάσταση προαιρετικών ενσωματωμένων μονάδων USB 21

28 7. Ολισθήστε το κάλυμμα οπών βιδών της μονάδας προς τα πίσω (1) και εισαγάγετε το βύσμα USB της μονάδας μέσα στη θύρα USB (2). 8. Εγκαταστήστε τις δύο βίδες που αφαιρέθηκαν προηγουμένως (1) και ολισθήστε το κάλυμμα της μονάδας προς τα εμπρός για να καλύψετε τις βίδες (2). 22 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

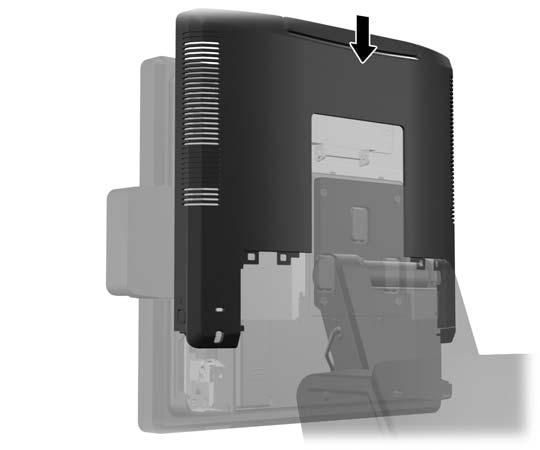

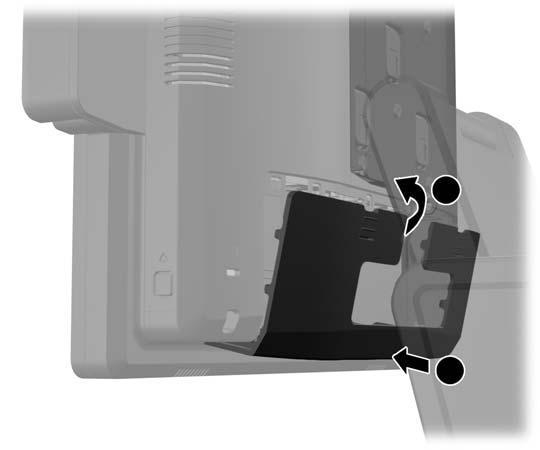

29 9. Ολισθήστε το πίσω κάλυμμα της οθόνης προς τα κάτω στο πίσω μέρος της οθόνης. 10. Τοποθετήστε στη θέση του το πίσω κάλυμμα I/O τοποθετώντας τα άγκιστρα στο κάτω μέρος του καλύμματος μέσα στις υποδοχές στο κάτω μέρος του περιβλήματος (1). Στη συνέχεια περιστρέψτε το πάνω μέρος του καλύμματος I/O προς τα επάνω ώστε να ασφαλίσει στη θέση του στο περίβλημα (2). 11. Συνδέστε ξανά το καλώδιο τροφοδοσίας και πατήστε το κουμπί λειτουργίας. ELWW Εγκατάσταση προαιρετικών ενσωματωμένων μονάδων USB 23

30 Εγκατάσταση μιας οθόνης πελάτη RP λιανικού εμπορίου της HP 1. Απενεργοποιήστε σωστά τον υπολογιστή από το λειτουργικό σύστημα και κατόπιν απενεργοποιήστε τυχόν εξωτερικές συσκευές. 2. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, πάντα παρέχεται τάση στη μητρική κάρτα, εφόσον το σύστημα είναι συνδεδεμένο σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας για να αποφύγετε την πρόκληση βλάβης στα εσωτερικά εξαρτήματα του υπολογιστή. 3. Ολισθήστε προς τα κάτω τους δύο μοχλούς στις επάνω γωνίες του πίσω πλαισίου I/O (1) και περιστρέψτε το κάλυμμα για να το αφαιρέσετε (2). 4. Τραβήξτε το κάλυμμα τροφοδοσίας προς τα πίσω και κατόπιν σηκώστε το προς τα επάνω και αφαιρέστε το από τη μονάδα. 24 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

31 5. Αφαιρέστε το διακοσμητικό κάλυμμα στο πίσω μέρος της μονάδας αποσπώντας προσεκτικά το κάλυμμα από τη βάση από τις θέσεις των προεξοχών στο επάνω μέρος και στα πλαϊνά μέρη του καλύμματος όπως φαίνεται παρακάτω (1). Στη συνέχεια τραβήξτε το πάνω μέρος του καλύμματος μακριά από τη βάση (2) και πιέστε το κάλυμμα ευθεία προς τα κάτω για να απελευθερωθούν οι κάτω προεξοχές (3). 6. Συνδέστε τα καλώδια ήχου, DVI και τροφοδοσίας στην οθόνη πελάτη. Εισαγάγετε το καλώδιο DVI στο κλιπ συγκράτησης στη βάση της οθόνης. ELWW Εγκατάσταση μιας οθόνης πελάτη RP λιανικού εμπορίου της HP 25

32 7. ρομολογήστε τα καλώδια ήχου, DVI και τροφοδοσίας μέσα από την οπή στο πίσω κάλυμμα της οθόνης πελάτη (1). Συνδέστε το πίσω κάλυμμα στην οθόνη πελάτη ευθυγραμμίζοντας τα άγκιστρα στο πίσω κάλυμμα με τις υποδοχές στο πίσω μέρος της οθόνης και ολισθαίνοντας το πίσω κάλυμμα προς τα επάνω (2) ώστε οι οπές βιδών στο πίσω κάλυμμα να είναι ευθυγραμμισμένες με τις οπές βιδών στην οθόνη. Τοποθετήστε τις δύο βίδες για να στερεώσετε το πίσω κάλυμμα στην οθόνη (3). 8. Περάστε τα άκρα των καλωδίων μέσα από την οπή στο κέντρο του διακοσμητικού καλύμματος που περιλαμβάνεται με την οθόνη πελάτη. 26 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

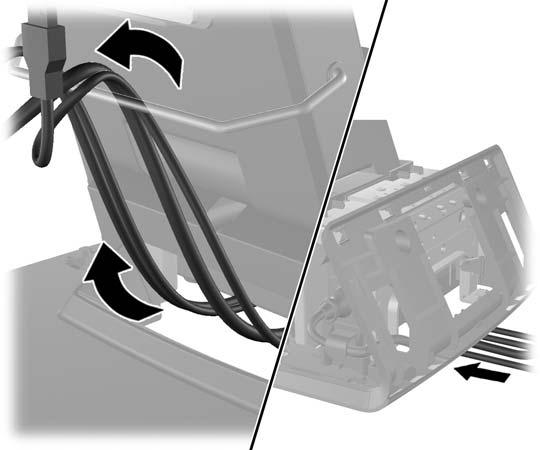

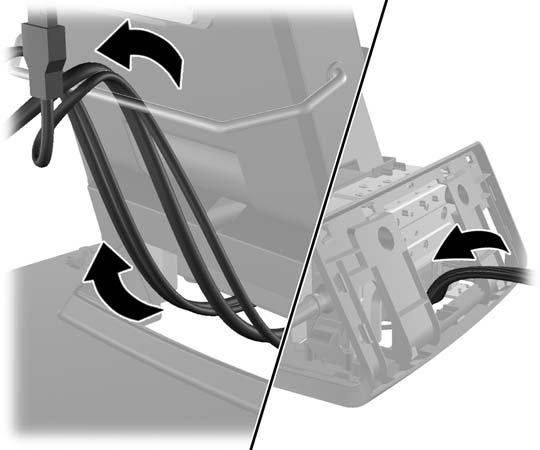

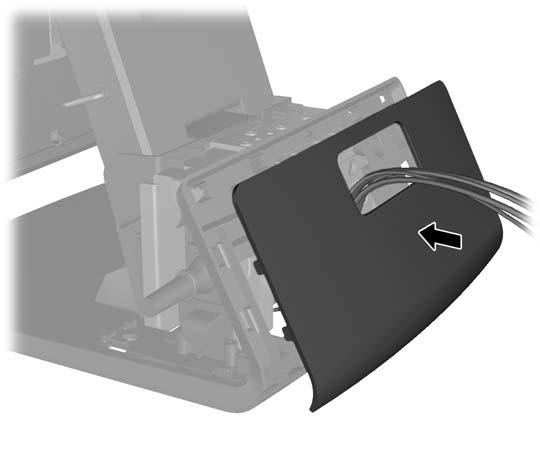

33 9. ρομολογήστε τα καλώδια ήχου, DVI και τροφοδοσίας μέσα από το πίσω μέρος της βάσης και προς τα έξω από το μπροστινό μέρος της βάσης και κατόπιν μέσα από το δακτύλιο συγκράτησης καλωδίων στο λαιμό της βάσης RP7 και συνδέστε τα καλώδια στις θύρες I/O του RP Τοποθετήστε το διακοσμητικό κάλυμμα στο πίσω μέρος της βάσης. ELWW Εγκατάσταση μιας οθόνης πελάτη RP λιανικού εμπορίου της HP 27

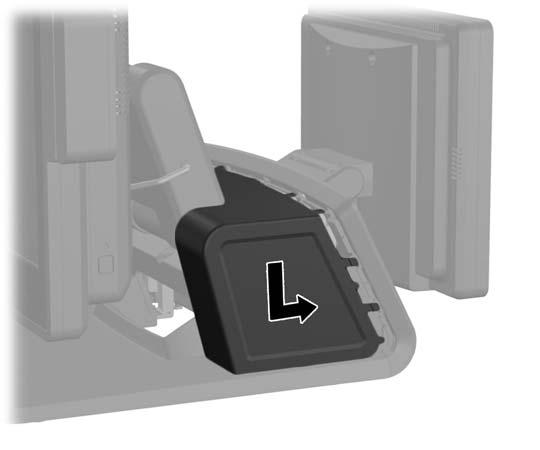

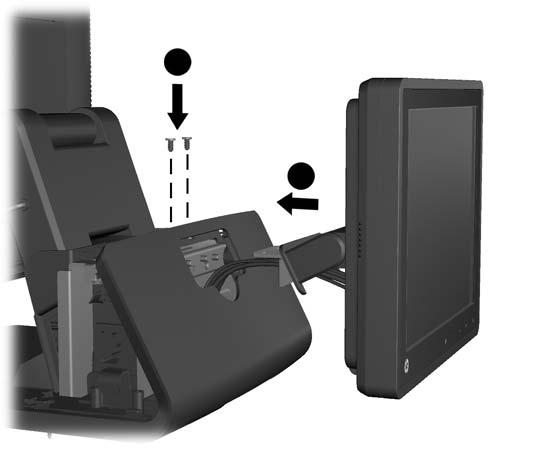

34 11. Ολισθήστε το βραχίονα ανάρτησης του πίσω καλύμματος στην οπή ανάρτησης στο πίσω μέρος της βάσης RP7 (1) και τοποθετήστε τις δύο βίδες που περιλαμβάνονται με την οθόνη πελάτη στο πάνω μέρος του βραχίονα ανάρτησης (2). 12. Τοποθετήστε στη θέση του το κάλυμμα τροφοδοσίας χαμηλώνοντάς το πάνω από το λαιμό της βάσης και ολισθαίνοντάς το προς τα πίσω έως ότου ασφαλίσει στη θέση του. 28 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

35 13. Τοποθετήστε στη θέση του το πίσω κάλυμμα I/O τοποθετώντας τα άγκιστρα στο κάτω μέρος του καλύμματος μέσα στις υποδοχές στο κάτω μέρος του περιβλήματος (1). Στη συνέχεια περιστρέψτε το πάνω μέρος του καλύμματος I/O προς τα επάνω ώστε να ασφαλίσει στη θέση του στο περίβλημα (2). 14. Συνδέστε ξανά το καλώδιο τροφοδοσίας και πατήστε το κουμπί λειτουργίας και στις δύο οθόνες. Εγκατάσταση μιας προαιρετικής οθόνης πελάτη VFD RP7 λιανικού εμπορίου της HP Η ενσωματωμένη οθόνη πελάτη VFD μπορεί να εγκατασταθεί χωρίς κανένα συνδεδεμένο στύλο, ή με έναν ή δύο συνδεδεμένους στύλους, ανάλογα με το επιθυμητό ύψος της οθόνης VFD. 1. Απενεργοποιήστε σωστά τον υπολογιστή από το λειτουργικό σύστημα και κατόπιν απενεργοποιήστε τυχόν εξωτερικές συσκευές. 2. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, πάντα παρέχεται τάση στη μητρική κάρτα, εφόσον το σύστημα είναι συνδεδεμένο σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας για να αποφύγετε την πρόκληση βλάβης στα εσωτερικά εξαρτήματα του υπολογιστή. ELWW Εγκατάσταση μιας προαιρετικής οθόνης πελάτη VFD RP7 λιανικού εμπορίου της HP 29

36 3. Ολισθήστε προς τα κάτω τους δύο μοχλούς στις επάνω γωνίες του πίσω πλαισίου I/O (1) και περιστρέψτε το κάλυμμα για να το αφαιρέσετε (2). 4. Τραβήξτε το κάλυμμα τροφοδοσίας προς τα πίσω και κατόπιν σηκώστε το προς τα επάνω και αφαιρέστε το από τη μονάδα. 30 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

37 5. Αφαιρέστε το διακοσμητικό κάλυμμα στο πίσω μέρος της μονάδας αποσπώντας προσεκτικά το κάλυμμα από τη βάση από τις θέσεις των προεξοχών στο επάνω μέρος και στα πλαϊνά μέρη του καλύμματος όπως φαίνεται παρακάτω (1). Στη συνέχεια τραβήξτε το πάνω μέρος του καλύμματος μακριά από τη βάση (2) και πιέστε το κάλυμμα ευθεία προς τα κάτω για να απελευθερωθούν οι κάτω προεξοχές (3). 6. Αν εγκαθιστάτε το VFD χωρίς στύλους, περάστε το καλώδιο VFD μέσα από το κέντρο του βραχίονα ανάρτησης (1) και ολισθήστε την οθόνη VFD πάνω στο βραχίονα ανάρτησης (2). ELWW Εγκατάσταση μιας προαιρετικής οθόνης πελάτη VFD RP7 λιανικού εμπορίου της HP 31

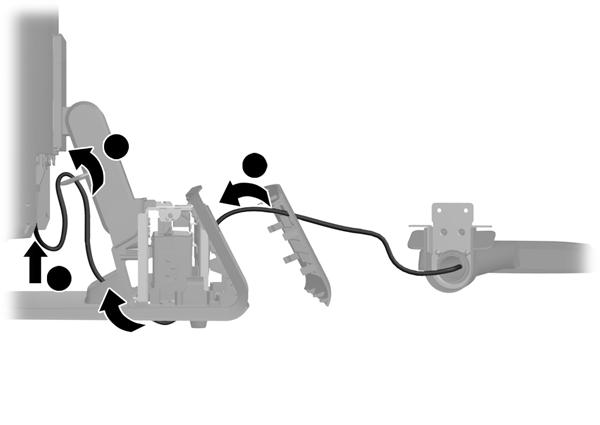

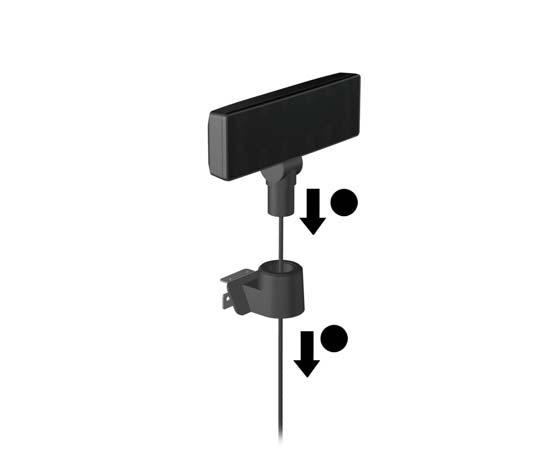

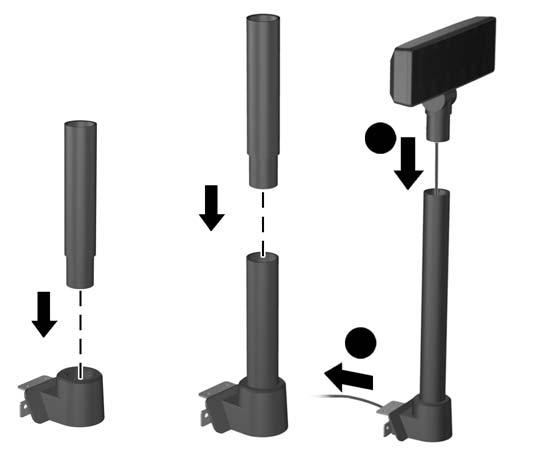

38 7. Αν εγκαθιστάτε το VFD με στύλους, ολισθήστε είτε τον έναν είτε και τους δύο στύλους στο βραχίονα ανάρτησης, ανάλογα με το επιθυμητό ύψος του VFD. Οδηγήστε το καλώδιο του VFD μέσα από το πάνω μέρος της διάταξης των στύλων και προς τα έξω από το κάτω μέρος του βραχίονα ανάρτησης (1), στη συνέχεια ολισθήστε το VFD στη διάταξη στύλων (2). 8. ρομολογήστε το καλώδιο VFD μέσα από την οπή στο διακοσμητικό κάλυμμα που περιλαμβάνεται με την οθόνη VFD και κατόπιν μέσα από το πίσω μέρος της βάσης (1) και προς τα έξω από το μπροστινό μέρος της βάσης. Συνεχίστε να δρομολογείτε το καλώδιο επέκτασης μέσα από το δακτύλιο συγκράτησης καλωδίων (2) και συνδέστε το καλώδιο VDF στη θύρα USB 12V στο RP7 (3). 32 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

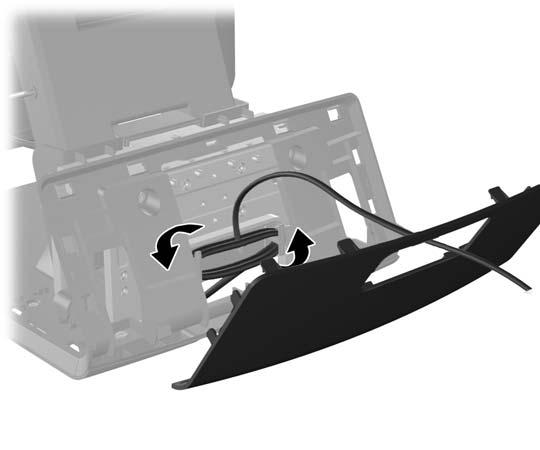

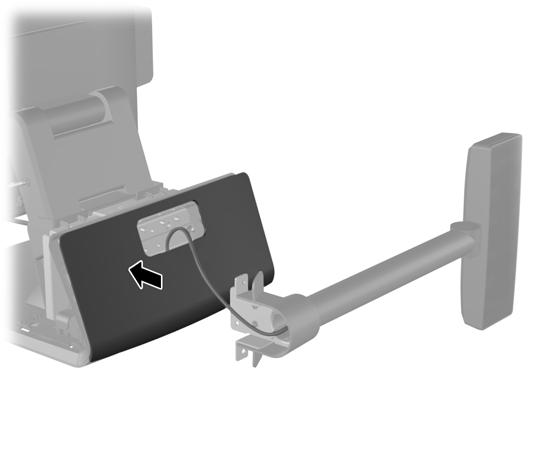

39 9. Τυλίξτε το επιπλέον μήκος του καλωδίου επέκτασης γύρω από τα άγκιστρα στο πίσω μέρος της βάσης. 10. Τοποθετήστε το διακοσμητικό κάλυμμα στο πίσω μέρος της βάσης. ELWW Εγκατάσταση μιας προαιρετικής οθόνης πελάτη VFD RP7 λιανικού εμπορίου της HP 33

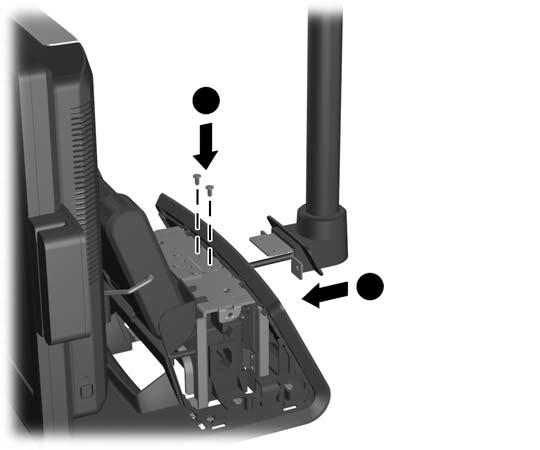

40 11. Ολισθήστε το βραχίονα ανάρτησης της οθόνης VFD στην οπή ανάρτησης στο πίσω μέρος της βάσης RP7 (1) και τοποθετήστε τις δύο βίδες που περιλαμβάνονται με την οθόνη VFD στις οπές βιδών στο πάνω μέρος του βραχίονα ανάρτησης (2). 12. Τοποθετήστε στη θέση του το κάλυμμα τροφοδοσίας χαμηλώνοντάς το πάνω από το λαιμό της βάσης και ολισθαίνοντάς το προς τα πίσω έως ότου ασφαλίσει στη θέση του. 34 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

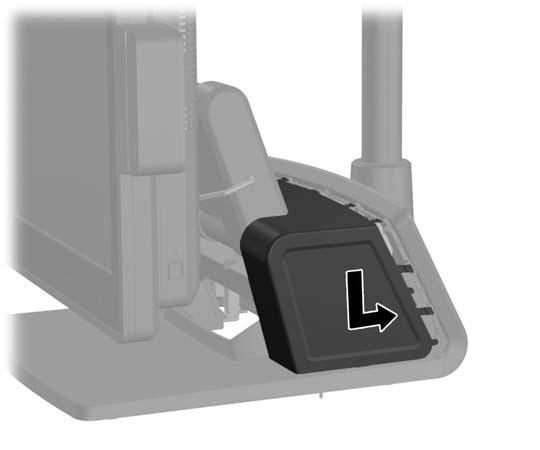

41 13. Τοποθετήστε στη θέση του το πίσω κάλυμμα I/O τοποθετώντας τα άγκιστρα στο κάτω μέρος του καλύμματος μέσα στις υποδοχές στο κάτω μέρος του περιβλήματος (1). Στη συνέχεια περιστρέψτε το πάνω μέρος του καλύμματος I/O προς τα επάνω ώστε να ασφαλίσει στη θέση του στο περίβλημα (2). 14. Συνδέστε ξανά το καλώδιο τροφοδοσίας και πατήστε το κουμπί λειτουργίας. ELWW Εγκατάσταση μιας προαιρετικής οθόνης πελάτη VFD RP7 λιανικού εμπορίου της HP 35

42 Εγκατάσταση πρόσθετης μνήμης SODIMM Ο υπολογιστής συνοδεύεται από μονάδες μνήμης SODIMM DDR3-SDRAM. Οι υποδοχές μνήμης στη μητρική κάρτα μπορούν να δεχτούν έως και δύο τυποποιημένες μονάδες μνήμης SODIMM. Αυτές οι υποδοχές μνήμης φέρουν τουλάχιστον μία προεγκατεστημένη μονάδα μνήμης SODIMM. Για να επιτύχετε τη μέγιστη υποστήριξη μνήμης μπορείτε να τοποθετήσετε στη μητρική έως και 8 GB μνήμη. DDR3-SDRAM SODIMM ΠΡΟΣΟΧΗ Το προϊόν αυτό ΕΝ υποστηρίζει μνήμες DDR3 Ultra Low Voltage (DDR3U). Ο επεξεργαστής δεν είναι συμβατός με μνήμες DDR3U και αν συνδέσετε μια μνήμη DDR3U στη μητρική κάρτα, μπορεί να προκληθεί φυσική βλάβη στην υποδοχή SODIMM ή να παρουσιαστεί δυσλειτουργία του συστήματος. Για τη σωστή λειτουργία του συστήματος, οι μονάδες μνήμης SODIMM θα πρέπει να είναι: τυποποιημένες μονάδες 204 ακίδων χωρίς δυνατότητα προσωρινής αποθήκευσης, μη ECC, σε συμμόρφωση με PC DDR MHz μονάδες μνήμης SODIMM DDR3-SDRAM 1,5 volt Οι μονάδες μνήμης SODIMM DDR3-SDRAM πρέπει επίσης: να υποστηρίζουν αδράνεια CAS 11 DDR MHz (χρονισμός ) να περιλαμβάνουν τις υποχρεωτικές προδιαγραφές που έχει ορίσει το συμβούλιο σχεδιασμού ηλεκτρονικών συσκευών (JEDEC) Επιπλέον, ο υπολογιστής υποστηρίζει: τεχνολογίες μνήμης 512 Mbit, 1 Gbit, 2 Gbit, 4 Gbit και 8 Gbit μη ECC μνήμες SODIMM μίας και δύο όψεων μνήμες SODIMM κατασκευασμένες με συσκευές x8 και x16. Οι μνήμες SODIMM κατασκευασμένες με SDRAM x4 δεν υποστηρίζονται ΣΗΜΕΙΩΣΗ Το σύστημα δεν θα λειτουργεί κανονικά εάν εγκαταστήσετε μη υποστηριζόμενες μονάδες μνήμης SODIMM. 36 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

43 Σύνδεση στις υποδοχές SODIMM Η μητρική κάρτα διαθέτει δύο υποδοχές μονάδων μνήμης SODIMM, με μία υποδοχή σε κάθε κανάλι. Οι υποδοχές φέρουν τις ενδείξεις DIMM1 και DIMM3. Η υποδοχή DIMM1 λειτουργεί στο κανάλι μνήμης A. Η υποδοχή DIMM3 λειτουργεί στο κανάλι μνήμης B. Το σύστημα θα ξεκινήσει αυτόματα σε λειτουργία μονού καναλιού, σε λειτουργία διπλού καναλιού ή σε ευέλικτη λειτουργία, ανάλογα με τον τρόπο που έχουν εγκατασταθεί οι μονάδες μνήμης SODIMM. Αν τοποθετήσετε μονάδες μνήμης SODIMM στις υποδοχές ενός μόνο καναλιού, τότε το σύστημα θα λειτουργεί σε κατάσταση μονού καναλιού. Το σύστημα θα είναι σε λειτουργία διπλού καναλιού που έχει καλύτερη απόδοση, εάν η χωρητικότητα μνήμης των μονάδων SODIMM στο κανάλι Α είναι ίση με τη χωρητικότητα μνήμης των μονάδων SODIMM στο κανάλι Β. Το σύστημα θα βρίσκεται σε ευέλικτη λειτουργία εάν η συνολική χωρητικότητα μνήμης των μονάδων μνήμης SODIMM στο Κανάλι A δεν ισούται με τη συνολική χωρητικότητα μνήμης των μονάδων μνήμης SODIMM στο Κανάλι B. Κατά την ευέλικτη λειτουργία, το κανάλι με τη λιγότερη ποσότητα μνήμης περιγράφει τη συνολική ποσότητα μνήμης που εκχωρείται στο διπλό κανάλι και το υπόλοιπο εκχωρείται σε μονό κανάλι. Εάν ένα κανάλι πρόκειται να έχει περισσότερη μνήμη από το άλλο, η μεγαλύτερη ποσότητα θα πρέπει να εκχωρηθεί στο κανάλι Α. Σε οποιαδήποτε λειτουργία, η μέγιστη ταχύτητα λειτουργίας καθορίζεται από την πιο αργή μονάδα μνήμης SODIMM του συστήματος. Εγκατάσταση μονάδων μνήμης SODIMM ΠΡΟΣΟΧΗ Πριν προσθέσετε ή αφαιρέσετε μονάδες μνήμης, πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας και να περιμένετε περίπου 30 δευτερόλεπτα, προκειμένου να εξαντληθεί όλη η ενέργεια. Ανεξάρτητα από την κατάσταση λειτουργίας, πάντα παρέχεται τάση στις μονάδες μνήμης εφόσον ο υπολογιστής είναι συνδεδεμένος σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Η προσθήκη ή αφαίρεση μονάδων μνήμης παρουσία τάσης ενδέχεται να προκαλέσει ανεπανόρθωτη βλάβη στις μονάδες μνήμης ή στη μητρική κάρτα. Οι υποδοχές μονάδας μνήμης έχουν επιχρυσωμένες μεταλλικές επαφές. Όταν αναβαθμίζετε τη μνήμη, είναι πολύ σημαντικό να χρησιμοποιήσετε μονάδες μνήμης με χρυσές μεταλλικές επαφές, ώστε να αποτραπεί η διάβρωση ή/και η οξείδωση που μπορεί να προέλθει από την επαφή ασύμβατων μετάλλων. Ο στατικός ηλεκτρισμός μπορεί να προκαλέσει βλάβη στα ηλεκτρονικά εξαρτήματα του υπολογιστή ή στις προαιρετικές κάρτες. Πριν ξεκινήσετε αυτές τις διαδικασίες, βεβαιωθείτε ότι έχετε αποβάλει το στατικό ηλεκτρισμό από το σώμα σας αγγίζοντας στιγμιαία ένα γειωμένο μεταλλικό αντικείμενο. Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα Ηλεκτροστατική αποφόρτιση στη σελίδα 67. Όταν χειρίζεστε μια μονάδα μνήμης, μην αγγίζετε τις επαφές. ιαφορετικά, ενδέχεται να προκληθεί βλάβη στη μονάδα. 1. Απενεργοποιήστε σωστά τον υπολογιστή από το λειτουργικό σύστημα και κατόπιν απενεργοποιήστε τυχόν εξωτερικές συσκευές. 2. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα. ΠΡΟΣΟΧΗ Πριν προσθέσετε ή αφαιρέσετε μονάδες μνήμης, πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας και να περιμένετε περίπου 30 δευτερόλεπτα, προκειμένου να αφαιρεθεί τυχόν ενέργεια. Ανεξάρτητα από την κατάσταση λειτουργίας, πάντα παρέχεται τάση στις μονάδες μνήμης, εφόσον ο υπολογιστής είναι συνδεδεμένος σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Η προσθήκη ή αφαίρεση μονάδων μνήμης παρουσία τάσης ενδέχεται να προκαλέσει ανεπανόρθωτη ζημιά στις μονάδες μνήμης ή στη μητρική κάρτα. ELWW Εγκατάσταση πρόσθετης μνήμης 37

44 3. Ολισθήστε προς τα κάτω τους δύο μοχλούς στις επάνω γωνίες του πίσω πλαισίου I/O (1) και περιστρέψτε το κάλυμμα για να το αφαιρέσετε (2). 4. Πιέστε προς τα μέσα τα κουμπιά που βρίσκονται στις κάτω πλευρές του πίσω πλαισίου της οθόνης (1) και κατόπιν ολισθήστε το πίσω πλαίσιο προς τα επάνω και αφαιρέστε το από την οθόνη (2). 38 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

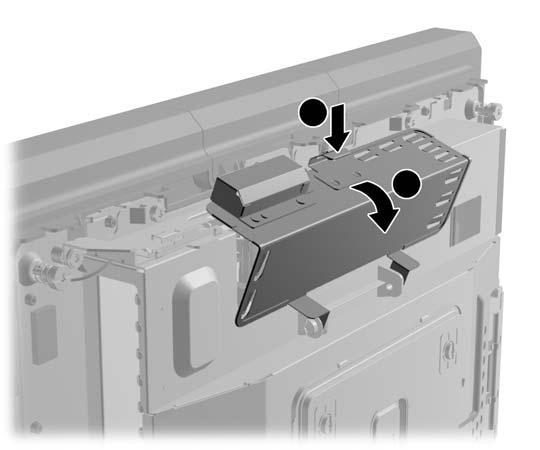

45 5. Πιέστε προς τα κάτω το μοχλό στο πάνω μέρος της θύρας πρόσβασης μνήμης (1) και περιστρέψτε τη θύρα για να ανοίξει (2). 6. Για να αφαιρέσετε μια SODIMM, πιέστε προς τα έξω τις δύο ασφάλειες σε κάθε πλευρά της μονάδας SODIMM (1) και στη συνέχεια τραβήξτε τη SODIMM έξω από την υποδοχή (2). ELWW Εγκατάσταση πρόσθετης μνήμης 39

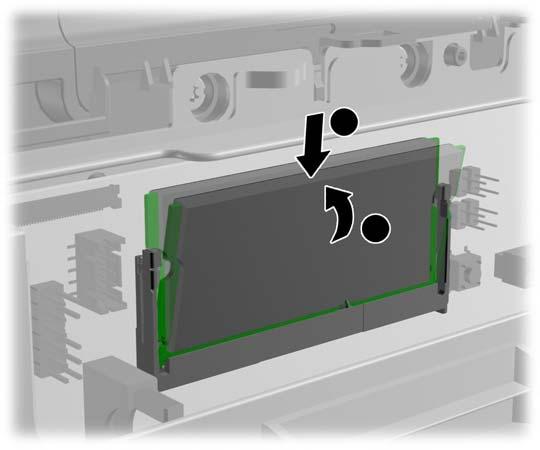

46 7. Για να εγκαταστήσετε μια SODIMM, σύρετε τη νέα SODIMM στην υποδοχή υπό γωνία περίπου 30 (1) και κατόπιν πιέστε τη SODIMM προς τα κάτω στην υποδοχή (2) έτσι ώστε οι ασφάλειες να την κλειδώσουν στη θέση της. ΣΗΜΕΙΩΣΗ Μια μονάδα μνήμης μπορεί να εγκατασταθεί μόνο με ένα τρόπο. Ταιριάξτε την εγκοπή της μονάδας με την προεξοχή στην υποδοχή μονάδας μνήμης. 8. Κλείστε τη θύρα πρόσβασης μνήμης. 40 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

47 9. Ολισθήστε το πίσω κάλυμμα της οθόνης προς τα κάτω στο πίσω μέρος της οθόνης. 10. Τοποθετήστε στη θέση του το πίσω κάλυμμα I/O τοποθετώντας τα άγκιστρα στο κάτω μέρος του καλύμματος μέσα στις υποδοχές στο κάτω μέρος του περιβλήματος (1). Στη συνέχεια περιστρέψτε το πάνω μέρος του καλύμματος I/O προς τα επάνω ώστε να ασφαλίσει στη θέση του στο περίβλημα (2). 11. Συνδέστε ξανά το καλώδιο τροφοδοσίας και πατήστε το κουμπί λειτουργίας. Ο υπολογιστής αναγνωρίζει αυτόματα την πρόσθετη μνήμη την επόμενη φορά που θα τον θέσετε σε λειτουργία. ELWW Εγκατάσταση πρόσθετης μνήμης 41

48 Αφαίρεση και τοποθέτηση μονάδας σκληρού δίσκου ΠΡΟΣΟΧΗ Αν αντικαθιστάτε μια μονάδα σκληρού δίσκου, βεβαιωθείτε ότι έχετε κρατήσει αντίγραφα ασφαλείας των δεδομένων από την παλιά μονάδα για να μπορέσετε να μεταφέρετε τα δεδομένα στη νέα μονάδα. 1. Απενεργοποιήστε σωστά τον υπολογιστή από το λειτουργικό σύστημα και κατόπιν απενεργοποιήστε τυχόν εξωτερικές συσκευές. 2. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, πάντα παρέχεται τάση στη μητρική κάρτα, εφόσον το σύστημα είναι συνδεδεμένο σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας για να αποφύγετε την πρόκληση βλάβης στα εσωτερικά εξαρτήματα του υπολογιστή. 3. Ολισθήστε προς τα κάτω τους δύο μοχλούς στις επάνω γωνίες του πίσω πλαισίου I/O (1) και περιστρέψτε το κάλυμμα για να το αφαιρέσετε (2). 42 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

49 4. Πιέστε προς τα μέσα τα κουμπιά που βρίσκονται στις κάτω πλευρές του πίσω πλαισίου της οθόνης (1) και κατόπιν ολισθήστε το πίσω πλαίσιο προς τα επάνω και αφαιρέστε το από την οθόνη (2). 5. Ανοίξτε τη θύρα της μονάδας σκληρού δίσκου (1), κατόπιν πιάστε την προεξοχή που βρίσκεται στην πλευρά της μονάδας σκληρού δίσκου και τραβήξτε τη μονάδα σκληρού δίσκου έξω από τη θέση μονάδας δίσκου (2). ELWW Αφαίρεση και τοποθέτηση μονάδας σκληρού δίσκου 43

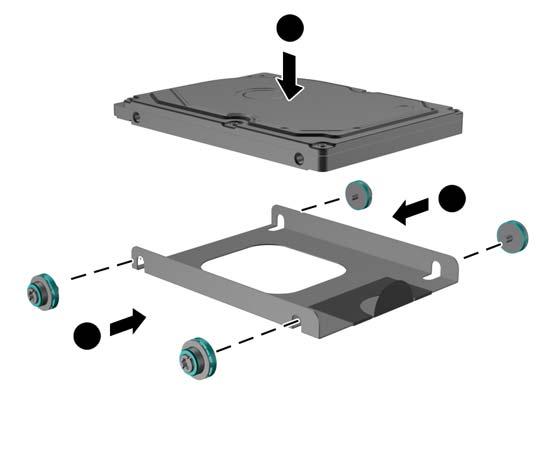

50 6. Αφαιρέστε τις τέσσερις βίδες από τις πλευρές του περιβλήματος μεταφοράς της μονάδας σκληρού δίσκου (1) και ανασηκώστε τη μονάδα σκληρού δίσκου έξω από το περίβλημα (2). 7. Τοποθετήστε τη νέα μονάδα σκληρού δίσκου στο περίβλημα μεταφοράς (1) και τοποθετήστε τις τέσσερις βίδες στις πλευρές του περιβλήματος (2). 44 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

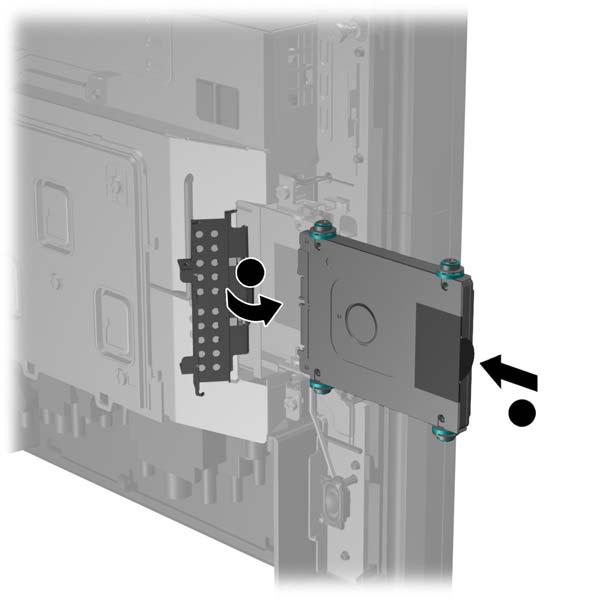

51 8. Ολισθήστε τη διάταξη μονάδας σκληρού δίσκου/περιβλήματος μεταφοράς στη θέση μονάδας δίσκου (1) και κλείστε τη θύρα της μονάδας σκληρού δίσκου (2). 9. Ολισθήστε το πίσω κάλυμμα της οθόνης προς τα κάτω στο πίσω μέρος της οθόνης. ELWW Αφαίρεση και τοποθέτηση μονάδας σκληρού δίσκου 45

52 10. Τοποθετήστε στη θέση του το πίσω κάλυμμα I/O τοποθετώντας τα άγκιστρα στο κάτω μέρος του καλύμματος μέσα στις υποδοχές στο κάτω μέρος του περιβλήματος (1). Στη συνέχεια περιστρέψτε το πάνω μέρος του καλύμματος I/O προς τα επάνω ώστε να ασφαλίσει στη θέση του στο περίβλημα (2). 11. Συνδέστε ξανά το καλώδιο τροφοδοσίας και πατήστε το κουμπί λειτουργίας. Αντικατάσταση μπαταρίας Η μπαταρία που συνοδεύει τον υπολογιστή, τροφοδοτεί το ρολόι πραγματικού χρόνου. Για να αντικαταστήσετε την μπαταρία, χρησιμοποιήστε μπαταρία αντίστοιχη με αυτή που ήταν αρχικά τοποθετημένη στον υπολογιστή. Ο υπολογιστής διατίθεται με μπαταρία λιθίου 3 V τύπου κέρματος. ΠΡΟΕΙ /ΣΗ! Ο υπολογιστής περιέχει μια εσωτερική μπαταρία λιθίου-διοξειδίου του μαγγανίου. Μη κατάλληλος χειρισμός της μπαταρίας μπορεί να προκαλέσει πυρκαγιά και εγκαύματα. Για να μειώσετε τον κίνδυνο προσωπικού τραυματισμού: Μην επιχειρήσετε να επαναφορτίσετε τη μπαταρία. Αποφύγετε την έκθεση σε θερμοκρασίες υψηλότερες των 60 C (140 F). Μην αποσυναρμολογείτε τη μπαταρία και αποφύγετε το βραχυκύκλωμα των εξωτερικών επαφών, την πτώση, τη διάτρηση ή την απόρριψή της σε φωτιά ή νερό. Αντικαταστήστε τη μόνο με μπαταρία της HP σχεδιασμένη για το συγκεκριμένο προϊόν. ΠΡΟΣΟΧΗ Πριν αντικαταστήσετε την μπαταρία, είναι σημαντικό να κρατήσετε αντίγραφα ασφαλείας των ρυθμίσεων CMOS του υπολογιστή. Όταν αφαιρείτε ή αντικαθιστάτε την μπαταρία, οι ρυθμίσεις CMOS διαγράφονται. Ο στατικός ηλεκτρισμός μπορεί να προκαλέσει βλάβη στα ηλεκτρονικά εξαρτήματα του υπολογιστή ή στον προαιρετικό εξοπλισμό. Πριν ξεκινήσετε αυτές τις διαδικασίες, βεβαιωθείτε ότι έχετε αποβάλει το στατικό ηλεκτρισμό από το σώμα σας αγγίζοντας στιγμιαία ένα γειωμένο μεταλλικό αντικείμενο. 46 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

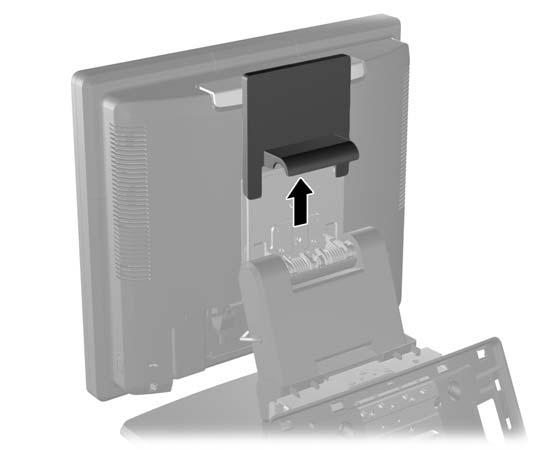

53 ΣΗΜΕΙΩΣΗ Η διάρκεια ζωής της μπαταρίας λιθίου μπορεί να παραταθεί αν συνδέσετε τον υπολογιστή σε ενεργή πρίζα AC. Η μπαταρία λιθίου χρησιμοποιείται μόνο όταν ο υπολογιστής ΕΝ τροφοδοτείται με ρεύμα AC. Η HP ενθαρρύνει τους πελάτες της να ανακυκλώνουν το χρησιμοποιημένο ηλεκτρονικό εξοπλισμό, τα γνήσια δοχεία εκτύπωσης HP και τις επαναφορτιζόμενες μπαταρίες. Για περισσότερες πληροφορίες σχετικά με τα προγράμματα ανακύκλωσης, επισκεφτείτε την τοποθεσία 1. Απενεργοποιήστε σωστά τον υπολογιστή από το λειτουργικό σύστημα και κατόπιν απενεργοποιήστε τυχόν εξωτερικές συσκευές. 2. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, πάντα παρέχεται τάση στη μητρική κάρτα, εφόσον το σύστημα είναι συνδεδεμένο σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας για να αποφύγετε την πρόκληση βλάβης στα εσωτερικά εξαρτήματα του υπολογιστή. 3. Ολισθήστε το κάλυμμα του βραχίονα ανάρτησης της βάσης προς τα επάνω και αφαιρέστε την από το βραχίονα ανάρτησης. ELWW Αντικατάσταση μπαταρίας 47

54 4. Ολισθήστε προς τα κάτω τους δύο μοχλούς στις επάνω γωνίες του πίσω πλαισίου I/O (1) και περιστρέψτε το κάλυμμα για να το αφαιρέσετε (2). 5. Αποσυνδέστε όλα τα καλώδια από τις πίσω υποδοχές I/O. 6. Πιέστε προς τα μέσα τα κουμπιά που βρίσκονται στις κάτω πλευρές του πίσω πλαισίου της οθόνης (1) και κατόπιν ολισθήστε το πίσω πλαίσιο προς τα επάνω και αφαιρέστε το από την οθόνη (2). 48 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

55 7. Αφαιρέστε την οθόνη RP7 από τη βάση αφαιρώντας τις τρεις βίδες που συνδέουν το βραχίονα ανάρτησης της βάσης με την οθόνη (1) και κατόπιν ολισθήστε την οθόνη προς τα επάνω και αφαιρέστε την από το βραχίονα ανάρτησης (2). 8. Τοποθετήστε την πρόσοψη της οθόνης σε επίπεδη επιφάνεια που καλύπτεται από ένα καθαρό και στεγνό πανί. 9. Ανοίξτε τη θύρα πρόσβασης μνήμης (1), αποσυνδέστε το καλώδιο τροφοδοσίας DisplayPort (2) και το καλώδιο σήματος (3) και κατόπιν περιστρέψτε το βραχίονα της κεραίας μακριά από το περίβλημα (4). ELWW Αντικατάσταση μπαταρίας 49

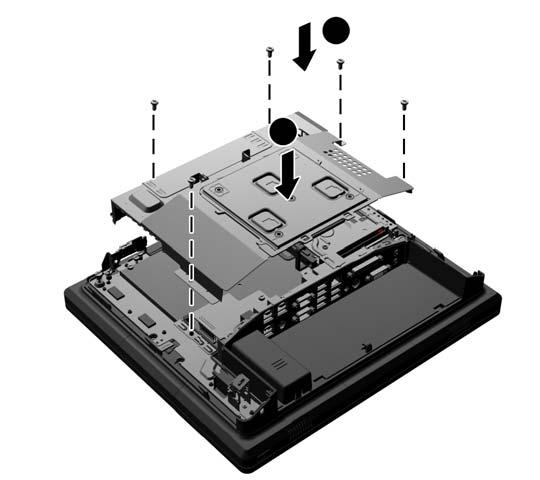

56 10. Αφαιρέστε τις πέντε βίδες που στερεώνουν τη μεταλλική πλάκα στο πίσω μέρος της οθόνης (1) και ανασηκώσετε τη μεταλλική πλάκα και αφαιρέστε την από την οθόνη (2). 11. Προσέξτε ποια πλευρά της μπαταρίας είναι η θετική πλευρά ώστε η νέα μπαταρία να έχει τον ίδιο προσανατολισμό και τραβήξτε την μπαταρία από τη θήκη της για να την αφαιρέσετε. 50 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

57 12. Τοποθετήστε τη νέα μπαταρία. Φροντίστε η θετική πλευρά της νέας μπαταρίας να έχει τον ίδιο προσανατολισμό με την μπαταρία που αφαιρέσατε. 13. Τοποθετήστε τη μεταλλική πλάκα στο πίσω μέρος της οθόνης (1) και στερεώστε την στην οθόνη με τις πέντε βίδες που αφαιρέσατε προηγουμένως (2). ELWW Αντικατάσταση μπαταρίας 51

58 14. Περιστρέψτε το βραχίονα της κεραίας προς το περίβλημα (1), συνδέστε το καλώδιο σήματος DisplayPort (2) και το καλώδιο τροφοδοσίας (3) και κλείστε τη θύρα πρόσβασης μνήμης (4). 15. Συνδέστε την οθόνη RP7 στο βραχίονα ανάρτησης της βάσης ευθυγραμμίζοντας τις υποδοχές στην οθόνη με τα άγκιστρα στο βραχίονα ανάρτησης και ολισθαίνοντας την οθόνη προς τα κάτω (1). Τοποθετήστε τις τρεις βίδες μέσα από το βραχίονα ανάρτησης και μέσα στην οθόνη για να τη στερεώσετε στη θέση της (2). 52 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

59 16. Ολισθήστε το πίσω κάλυμμα της οθόνης προς τα κάτω στο πίσω μέρος της οθόνης. 17. Συνδέστε πάλι όλα τα καλώδια στις πίσω υποδοχές I/O. 18. Τοποθετήστε στη θέση του το πίσω κάλυμμα I/O τοποθετώντας τα άγκιστρα στο κάτω μέρος του καλύμματος μέσα στις υποδοχές στο κάτω μέρος του περιβλήματος (1). Στη συνέχεια περιστρέψτε το πάνω μέρος του καλύμματος I/O προς τα επάνω ώστε να ασφαλίσει στη θέση του στο περίβλημα (2). ELWW Αντικατάσταση μπαταρίας 53

60 19. Ολισθήστε το κάλυμμα του βραχίονα ανάρτησης προς τα κάτω, πάνω από το βραχίονα ανάρτησης της βάσης. 20. Συνδέστε το καλώδιο τροφοδοσίας και πατήστε το κουμπί λειτουργίας. Χρήση του καλύμματος ασφάλειας USB 1. Απενεργοποιήστε σωστά τον υπολογιστή από το λειτουργικό σύστημα και κατόπιν απενεργοποιήστε τυχόν εξωτερικές συσκευές. 2. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, πάντα παρέχεται τάση στη μητρική κάρτα, εφόσον το σύστημα είναι συνδεδεμένο σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας για να αποφύγετε την πρόκληση βλάβης στα εσωτερικά εξαρτήματα του υπολογιστή. 54 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

61 3. Ολισθήστε προς τα κάτω τους δύο μοχλούς στις επάνω γωνίες του πίσω πλαισίου I/O (1) και περιστρέψτε το κάλυμμα για να το αφαιρέσετε (2). 4. Πιέστε προς τα μέσα την προεξοχή στο κάτω μέρος του καλύμματος ασφάλειας USB (1) και περιστρέψτε το κάτω μέρος του καλύμματος προς τα επάνω (2) για να το αφαιρέσετε. ELWW Χρήση του καλύμματος ασφάλειας USB 55

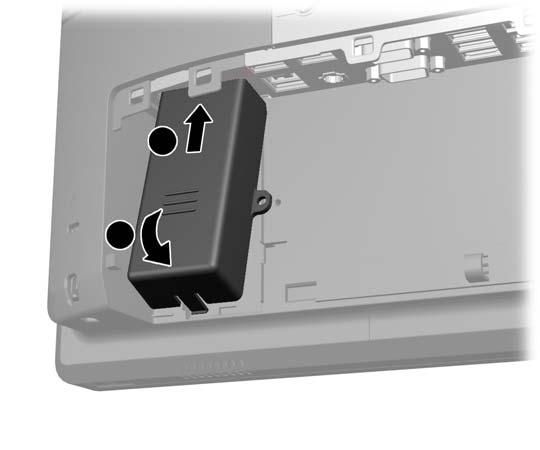

62 5. Τοποθετήστε τη συσκευή USB στη θύρα USB. 6. Εισαγάγετε το επάνω μέρος του καλύμματος ασφάλειας USB στο πλαίσιο I/O υπό γωνία με το κάτω μέρος του καλύμματος ελαφρώς ανασηκωμένο (1) και κατόπιν περιστρέψτε το κάτω μέρος ώστε το κάλυμμα να ασφαλίσει στη θέση του (2). ΣΗΜΕΙΩΣΗ Αν η συσκευή USB διαθέτει καλώδιο, τοποθετήστε το καλώδιο στο κανάλι στο πλάι του καλύμματος ασφάλειας. 56 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

63 7. Αν θέλετε να ασφαλίσετε τη θύρα USB, αφαιρέστε τη βίδα ασφαλείας από το εσωτερικό του πίσω πλαισίου I/O και τοποθετήστε τη βίδα στην οπή βίδας στο πλάι του καλύμματος ασφάλειας USB. ΣΗΜΕΙΩΣΗ Πρέπει να χρησιμοποιήσετε ένα κατσαβίδι Torx για ανθεκτικές σε παραβιάσεις βίδες T-10 που διατίθεται από την HP για να τοποθετήσετε τη βίδα ασφαλείας. 8. Τοποθετήστε στη θέση του το πίσω κάλυμμα I/O τοποθετώντας τα άγκιστρα στο κάτω μέρος του καλύμματος μέσα στις υποδοχές στο κάτω μέρος του περιβλήματος (1). Στη συνέχεια περιστρέψτε το πάνω μέρος του καλύμματος I/O προς τα επάνω ώστε να ασφαλίσει στη θέση του στο περίβλημα (2). 9. Συνδέστε ξανά το καλώδιο τροφοδοσίας και πατήστε το κουμπί λειτουργίας. ELWW Χρήση του καλύμματος ασφάλειας USB 57

64 Στερέωση του RP7 σε επιφάνεια πάγκου 1. Απενεργοποιήστε σωστά τον υπολογιστή από το λειτουργικό σύστημα και κατόπιν απενεργοποιήστε τυχόν εξωτερικές συσκευές. 2. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, πάντα παρέχεται τάση στη μητρική κάρτα, εφόσον το σύστημα είναι συνδεδεμένο σε ενεργή πρίζα εναλλασσόμενου ρεύματος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας για να αποφύγετε την πρόκληση βλάβης στα εσωτερικά εξαρτήματα του υπολογιστή. 3. Τραβήξτε το κάλυμμα τροφοδοσίας προς τα πίσω και κατόπιν σηκώστε το προς τα επάνω και αφαιρέστε το από τη μονάδα. 58 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

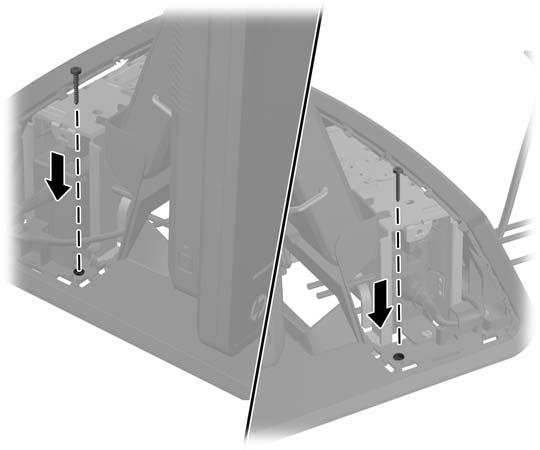

65 4. Υπάρχουν δύο οπές βιδών στο κάτω μέρος της βάσης. Στερεώστε τη βάση στην επιφάνεια πάγκου χρησιμοποιώντας τις κατάλληλες διατάξεις στερέωσης για την επιφάνειά σας. ΣΗΜΕΙΩΣΗ Η HP διαθέτει ξυλόβιδες για τη στερέωση της βάσης σε ξύλινη επιφάνεια. 5. Τοποθετήστε στη θέση του το κάλυμμα τροφοδοσίας χαμηλώνοντάς το πάνω από το λαιμό της βάσης και ολισθαίνοντάς το προς τα πίσω έως ότου ασφαλίσει στη θέση του. 6. Συνδέστε ξανά το καλώδιο τροφοδοσίας και πατήστε το κουμπί λειτουργίας. Εγκατάσταση εξωτερικής κλειδαριάς ασφαλείας Κλειδαριά καλωδίου Μπορεί να χρησιμοποιηθεί μια κλειδαριά καλωδίου για την ασφάλιση της πίσω πλευράς του RP7 και τη στερέωσή της σε ένα εξωτερικό αντικείμενο. ELWW Εγκατάσταση εξωτερικής κλειδαριάς ασφαλείας 59

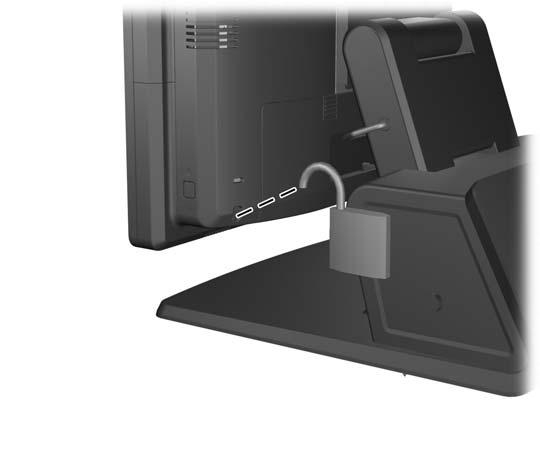

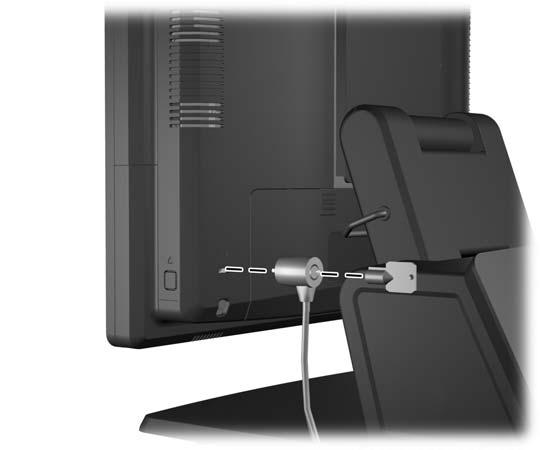

66 Λουκέτο Μπορεί να χρησιμοποιηθεί ένα λουκέτο για την ασφάλιση της πίσω πλευράς του RP7. 60 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW

67 3 ιαμόρφωση του λογισμικού Βαθμονόμηση οθόνης αφής εν χρειάζεται να εγκαταστήσετε το πρόγραμμα οδήγησης της λειτουργίας αφής για τα Microsoft Windows 7 ή POSReady 7. Τα προγράμματα οδήγησης της λειτουργίας αφής συμπεριλαμβάνονται ήδη σε αυτά τα λειτουργικά συστήματα για αυτήν την οθόνη. Η HP συνιστά τη βαθμονόμηση της οθόνης αφής πριν από τη χρήση του συστήματος για να εξασφαλίσετε ότι το σημείο αφής καταχωρείται στην οθόνη στο σημείο όπου η γραφίδα ή το δάκτυλο ακουμπάει την οθόνη. Αν οποιαδήποτε στιγμή διαπιστώσετε ότι το σημείο αφής δεν καταχωρείται σωστά, ενδέχεται να πρέπει να επαναλάβετε τη διαδικασία βαθμονόμησης. Βαθμονόμηση για Windows 7 και POSReady 7 Για να βαθμονομήσετε τη μονάδα αφής σε Windows 7 και POSReady 7: 1. Στο εργοστασιακό είδωλο της HP, επιλέξτε Έναρξη > Όλα τα προγράμματα > Load Windows Calibration Tool και προχωρήστε στο βήμα 2. Ή Ανοίξτε το μενού Έναρξη, πατήστε το σύνδεσμο Πίνακας Ελέγχου και πληκτρολογήστε βαθμονόμηση στο πλαίσιο Αναζήτησης. Κάτω από την επιλογή Ρυθμίσεις Tablet PC, πατήστε το σύνδεσμο Μικρορύθμιση οθόνης για δεδομένα εισόδου πένας ή αφής. Στο πλαίσιο διαλόγου Ρυθμίσεις Tablet PC, πατήστε το κουμπί Βαθμονόμηση και προχωρήστε στο βήμα Ακολουθήστε τις οδηγίες που εμφανίζονται στην οθόνη για να πατήσετε τα σημάδια στόχου στην οθόνη αφής. Στο τέλος της διαδικασίας βαθμονόμησης, η μονάδα αφής πρέπει να ευθυγραμμιστεί με το βίντεο και τα σημεία αφής θα είναι ακριβή. Βαθμονόμηση για Windows XP Πρέπει να φορτώσετε το πρόγραμμα οδήγησης οθόνης αφής που παρέχεται στο CD λογισμικού και τεκμηρίωσης το οποίο εστάλη με την οθόνη αν χρησιμοποιείτε λειτουργικό σύστημα Windows XP ή λειτουργικό σύστημα που βασίζεται σε Windows XP. Ένα εργαλείο βαθμονόμησης για Windows XP περιλαμβάνεται επίσης στο CD που αποστέλλεται μαζί με την οθόνη. Για να βαθμονομήσετε τη μονάδα αφής στα Windows XP: 1. Εγκαταστήστε το λογισμικό από το CD λογισμικού και τεκμηρίωσης και ανατρέξτε στο αρχείο readme για οδηγίες σχετικά με τη βαθμονόμηση. 2. Μετά την εγκατάσταση, εκκινήστε το λογισμικό και ακολουθήστε τις οδηγίες στην οθόνη. Στο τέλος της διαδικασίας βαθμονόμησης, η μονάδα αφής πρέπει να ευθυγραμμιστεί με το βίντεο και τα σημεία αφής θα είναι ακριβή. ιαμόρφωση του MSR και της οθόνης πελάτη VFD Για τη διαμόρφωση των MSR και VFD, ανατρέξτε στο HP Point of Sale Configuration Guide (Οδηγός διαμόρφωσης σημείων πώλησης HP) (διαθέσιμο μόνο στα αγγλικά). Ο οδηγός βρίσκεται στη μονάδα σκληρού δίσκου του συστήματος. Στα Windows XP ή Windows Embedded POSReady 2009, επιλέξτε ELWW Βαθμονόμηση οθόνης αφής 61
