Mοντέλα Γένεσης Κοιτασμάτων

Transcript

1 Mοντέλα Γένεσης Κοιτασμάτων Ενότητα 4: Κοιτάσματα των Στοιχείων της ομάδας του λευκοχρύσου ή PGE Μαρία Οικονόμου Σχολή Θετικών Επιστημών Τμήμα Γεωλογίας και Γεωπεριβάλλοντος

2 PGΕ σε προσχωματικά κοιτάσματα που συνδέονται με τύπου Αλάσκας και οφιολιθικά συμπλέγματα

3 Προσχωματικές αποθέσεις PGE-PGM Ο ρόλος της χημικής σύστασης και άλλων χαρακτηριστικών στην προέλευσή τους. Εφαρμογή θερμοδυναμικών δεδομένων. Ορυκτολογικά χαρακτηριστικά και η γενετική τους σημασία στην περίπτωση των μεγάλων κρυστάλλων PGM. 3

4 Κατανομή PGE σε προσχωματικές αποθέσεις Εικόνα 1 4

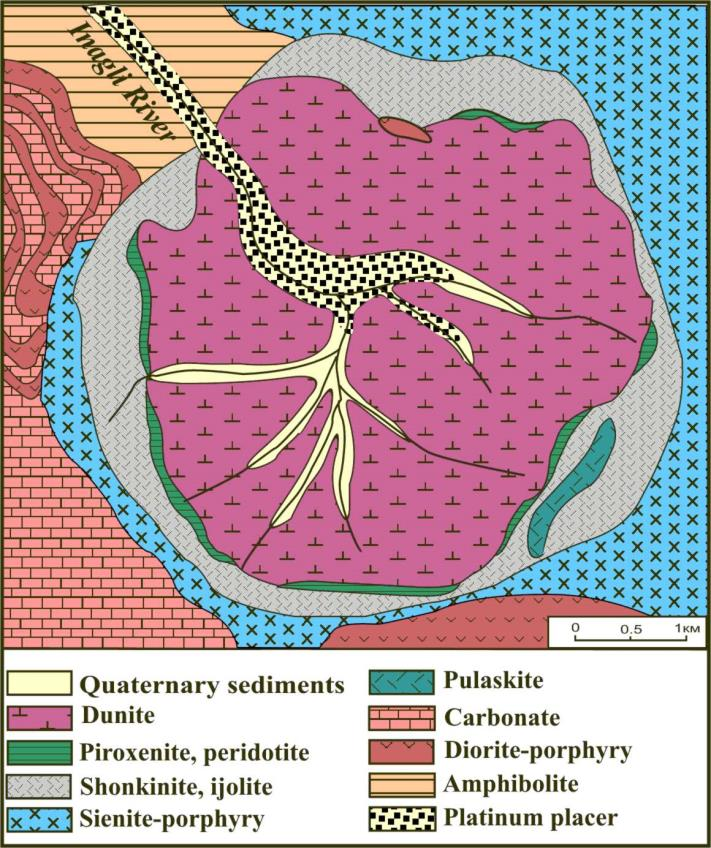

5 Συμπλέγματα βασικών-υπερβασικών τύπου Αλάσκας Χαρακτηρίζονται από συγκεντρική ανάπτυξη Εικόνα 2 Εικόνα 3 5

6 Συνήθη ορυκτά PGM σε προσχωματικές αποθέσεις τύπου Ural-Alaska Εικόνα 4 6

7 Ορυκτά PGM σε προσχωματικές αποθέσεις Εικόνα 5 Εικόνα 7 Εικόνα 6 Εικόνα 8 7

8 Μεγάλος κρύσταλλος ορυκτού PGM Εικόνα 9 8

9 Μεγάλος κρύσταλλος ορυκτού PGM Κράμα Pt-Fe (λευκό) μέσα σε μαγνητοπυρίτη Εικόνα 10 9

10 Μεγάλος κρύσταλλος ορυκτού οσμίου Εικόνα 11 10

11 Μεγάλος κρύσταλλος ορυκτού PGM Κράμα Pt3Fe Pt3Fe Pt4Fe Εγκλείσματα οσμίου λευκό Εικόνα 12 11

12 Πιθανές πηγές των PGM ανάλογα με την σύστασή τους Εικόνα 13 12

13 Αυτοφυές όσμιο μέσα σε κράμα Pt3Fe Inagli Sejnav Koura Pustaya Εικόνες

14 Διακύμανση της σύστασης PGM από διάφορες προσχωματικές αποθέσεις κράμα Pt-Fe. Pt 3 Fe Ir decomposition 100µm 100µm 100µm Pt 3 Fe Ir Ir Ir Pt 3 Fe 50µm RuS 2 Εικόνες

15 Διακύμανση της σύστασης PGM από διάφορες προσχωματικές αποθέσεις (1/2) Εικόνα 22 15

16 Διακύμανση της σύστασης PGM από διάφορες προσχωματικές αποθέσεις (2/2) Εικόνα 23 16

17 Συστάσεις PGM (1/8) Εικόνα 24 Εικόνα 25 17

18 Tetraferroplatinum and tulameenite have the difference of a composition in placers Εικόνα 26 18

19 Prizhimny Εικόνα 27 19

20 Συστάσεις PGM (2/8) Sejnav Kaurchak Pt-Fe Au-Ag PtAs 2 Os Εικόνες

21 Συστάσεις PGM (3/8) PtS PtS PtAs 2 CuIr 2 S 4 PtS Pt-Fe Pt-Fe PtS Pt-Fe CrSp PtS+PtAs 2 Koura Εικόνες

22 Συστάσεις PGM (4/8) PtAs 2 PtS Pt-Fe Os Εικόνες Pt-Fe PtAs 2 PtAs 2 +PtS Pt-Fe PtAs 2 PtS PtAs 2 PtS Pt-Fe PtAs 2 22

23 Συστάσεις PGM (5/8) PtFe Εικόνες Au-Ag PtFe PtFe PtAs 2 Au-Ag 23

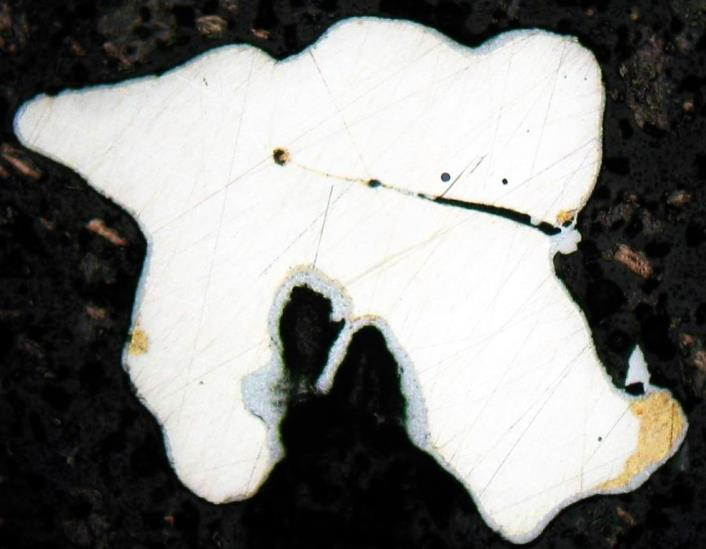

24 Συστάσεις PGM (6/8) Pt-Fe PtAs 2 Au-Ag Pt-Fe Pt-Fe Au-Ag Pt-Fe PtS+PtAs 2 Au-Ag Εικόνες

25 Συστάσεις PGM (7/8) Εικόνες

26 Συστάσεις PGM (8/8) A B C D Ir-Pt decomposition structure E F Εικόνες

27 Σύγκριση παραγενέσεων PGM σε διαφορετικές προσχωματικές αποθέσεις Εικόνα 53 27

28 Σύγκριση μεταξύ PGM σε τύπου Αλάσκας και Οφιολιθικά

29 Συστάσεις κραμάτων Os-Ir-Ru Εικόνα 54 29

30 Διαφορές στην χημική σύσταση PGM σε τύπου Ουραλίων-Αλάσκας και οφιολιθικών συμπλεγμάτων Εικόνα 55 30

31 Προέλευση μεγάλων κρυστάλλων

32 Μεγάλος κρύσταλλος ορυκτού PGM (2) Εικόνα 56 32

33 Μεγάλος κρύσταλλος ορυκτού PGM Κράμα Pt-Fe (λευκό) μέσα σε μαγνητοπυρίτη (2) Εικόνα 57 33

34 Μεγάλος κρύσταλλος ορυκτού οσμίου (3) Εικόνα 58 34

35 Μεγάλος κρύσταλλος ορυκτού PGM Κράμα Pt3Fe (4) Pt3Fe Pt4Fe Εγκλείσματα οσμίου λευκό Εικόνα 59 35

36 PGE σε οφιολιθικά συμπλέγματα

37 PGΜ Εικόνα 60 37

38 PGΜ Πίνδος Εικόνα 61 38

39 PGΜ Βέρροια Εικόνα 62 39

40 Χημική σύσταση PGΜ Βέροιας (1/2) Os Ir Ru Pd n.d n.d 1.6 n.d n.d n.d n.d n.d Pt n.d n.d n.d n.d Ni n.d Fe n.d Cr n.d / Sb n.d n.d n.d n.d n.d As n.d n.d n.d n.d S 34.8 n.d n.d n.d Total Πίνακας 1 40

41 Χημική σύσταση PGΜ, Βέροιας (2/2) Wt% laurite Ir-Os-Ru alloys Os n.d 6.19 n.d Ir Ru Pd n.d n.d n.d n.d n.d n.d 2.28 n.d Pt n.d n.d n.d n.d n.d n.d 6.15 n.d Ni n.d n.d n.d n.d n.d 6.54 n.d 1.71 Fe 0.29 n.d n.d n.d Cr 0.81 n.d n.d n.d n.d 1.31 As n.d n.d n.d n.d n.d 1.24 n.d n.d S n.d n.d n.d n.d Total Πίνακας 2 41

42 PGM Βέροιας λωρίτης Οξείδια PGΜ Εικόνα 63 42

43 Παράγοντες που ελέγχουν το μέγεθος των κρυστάλλων

44 Σχηματισμός μεγάλων κρυστάλλων? Υπολογισμός της Ενέργειας ενεργοποίησης χρησιμοποιώντας την εξίσωση Arrhenius (Petrou & Economou-Eliopoulos, 2009)

45 Διάγραμμα ενέργειας αντίδρασης (1/2) Εικόνα 64 45

46 Διάγραμμα ενέργειας αντίδρασης (2/2) Εικόνα 65 46

47 3 ομάδες δεδομένων

48 Μέγεθος PGΜ και θερμοκρασία σχηματισμού Location Rock-type Mineral Description Grain size (mmemperature ( o Othrys, Greece ophiolites laurite inclusion in chromite Vourinos, Greece ophiolites Ru-rich laurite inclusion in chromite Skyros, Greece ophiolites laurite inclusion in chromite Ray-Iz, Polar Urals, Russ ophiolites laurite inclusion in chromite Tropoja, Albania ophiolites laurite inclusion in chromite Kempirsai, Urals, Russia ophiolites laurite inclusion in chromite CED, Egypt ophiolites Os-rich laurite inclusion in chromite Borneo ophiolites laurite placer 900 (n = 13) Russia Alaskan-type Ru-rich laurite usion in isoferroplatinu Nevado, Colombia Alaskan-type laurite inclusion in Pt-Fe Othrys, Greece ophiolites erlichmanite inclusion in chromite Ray-Iz, Polar Urals, Russ ophiolites erlichmanite inclusion in chromite Freetown, Sierra Leone ayered intrusion erlichmanite placer Russia Alaskan-type erlichmanite placer Vourinos, Greece ophiolites irarsite inclusion in chromite Ethiopia ophiolites irarsite placer Vourinos, Greece ophiolites Os-Ir alloy inclusion in chromite Tropoja, Albania ophiolites Os-rich alloys inclusion in chromite Ray-Iz, Polar Urals, Russ ophiolites Os-Ir-Ru alloy inclusion in chromite SED, Egypt ophiolites Os-Ir-Ru alloy inclusion in chromite Bulqiza, Albania ophiolites isoferroplatinum inclusion in chromite Durance river, France Alaskan-type isoferroplatinum placer Fifield, Australia isoferroplatinum placer c.a Russia Alaskan-type isoferroplatinum placer Πίνακας 3 48

49 Πειραματικά δεδομένα 1250 ο C Εικόνα 66 49

50 1 ln n r Υπολογισμός της Ενέργειας Eνεργοποίησης (1/2) ln E RT n A r act '' ln E act n *ln r const. or n *ln r const. RT Προβάλλοντας ln(r) έναντι 1/T προκύπτει μία γραμμική σχέση, με κλίση = Eact/R*n const. Η οποία ισούται με την Ενέργεια Eνεργοποίησης E RT act E RT act 50

51 ln(r) r (μm) Υπολογισμός της Ενέργειας Eνεργοποίησης (2/2) T ( o C) ln(r) = 21705/T - 14,34 R 2 = 0, /T (K 1 ) Εικόνα 67 51

52 Συμπέρασμα: Οι μεγάλοι κρύσταλλοι PGM σε προσχωματικές αποθέσεις είναι μάλλον κλαστικοί παρά αποτέλεσμα σχηματισμού σε συνθήκες περιβάλλοντος 52
