1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΠΕΡΙΦΕΡΕΙΑ ΚΡΗΤΗΣ ΓΕΝΙΚΗ Δ/ΝΣΗ ΕΣΩΤΕΡΙΚΗΣ ΛΕΙΤΟΥΡΓΙΑΣ Δ/ΝΣΗ ΔΙΟΙΚΗΤΙΚΟΥ ΟΙΚΟΝΟΜΙΚΟΥ ΠΕΡΙΦΕΡΕΙΑΚΗΣ ΕΝΟΤΗΤΑΣ ΛΑΣΙΘΙΟΥ ΤΜΗΜΑ ΠΡΟΜΗΘΕΙΩΝ Ταχ. Δ/νση: Τέρμα Πολυτεχνείου, Άγιος Νικόλαος, Ταχ. Κώδικας: Πληροφορίες: Κληματσίδα Δέσποινα Τηλέφωνο: FAX: Εmail : klimatsidad@crete.gov.gr Άγιος Νικόλαος, 09/01/2017 Αρ. Πρωτ.: 3879 Προς: Ενδιαφερόμενους Επανάληψη της πρόσκληση εκδήλωσης ενδιαφέροντος για την προμήθεια α) Η/Μ συστήματος ανακυκλοφορίας νερού και β) συστήματος κλήσης νοσηλευτικού προσωπικού του Γηροκομείου Ιεράς Μητρόπολης Πέτρας & Χερρονήσου Η Αντιπεριφερειάρχης Λασιθίου Έχοντας υπόψη: 1. Τις διατάξεις του Ν. 3852/2010 (ΦΕΚ 87 Α / ) «Νέα Αρχιτεκτονική της Αυτοδιοίκησης και της Αποκεντρωμένης Διοίκησης Πρόγραμμα Καλλικράτης», όπως ισχύει. 2. Τις διατάξεις του Π.Δ. 149/2010 (ΦΕΚ 242 Α / ) «Οργανισμός της Περιφέρειας Κρήτης». 3. Την με αρ. πρωτ / (ΦΕΚ τ.β ) απόφαση περί εξουσιοδότηση Αντιπεριφερειαρχών. 4. Τις Διατάξεις του Ν. 4270/14 «Αρχές δημοσιονομικής διαχείρισης και εποπτείας (ενσωμάτωση της Οδηγίας 2011/85/ΕΕ) Δημόσιο Λογιστικό και άλλες διατάξεις». 5. Τον Ν. 4412/2016 «Δημόσιες συμβάσεις έργων, προμηθειών και υπηρεσιών (προσαρμογή στις Οδηγίες 201/24/ΕΕ και 2014/25/ΕΕ)». 6. Την από 30/06/2016 Προγραμματική Σύμβαση μεταξύ της Περιφέρειας Κρήτης και του Εκκλησιαστικού Ιδρύματος της Ιεράς Μητροπόλεως Πέτρας και Χερρονήσου με την επωνυμία «Κέντρο Φροντίδας Ηλικιωμένων Ιεράς Μητροπόλεως Πέτρας και Χερρονήσου Η Μεγάλη Παναγιά» (ΑΔΑ: 6Κ8Β7ΛΚ-ΒΞΦ) 7. Την από 25/11/2016 τεχνική έκθεση της Δ/νσης Τεχνικών Έργων, 8. Την με αριθμ. 796/2016 απόφαση της Οικονομικής Επιτροπής 9. Την με αριθμό 2072/2016 Απόφαση Δέσμευσης Πίστωσης

2 ΚΑΛΕΙ Τους ενδιαφερόμενους που επιθυμούν να υποβάλουν έγγραφες κλειστές οικονομικές προσφορές στην Περιφερειακή Ενότητα Λασιθίου, Δ/νση Διοικητικού Οικονομικού, Τμήμα Προμηθειών έως την Παρασκευή 20/01/2017 και ώρα 14:00μ.μ., για την ανάδειξη μειοδότη για την προμήθεια Ομάδα Α: Συστήματος κλήσης νοσηλευτικού προσωπικού με προϋπολογισμό ,00 με ΦΠΑ και Ομάδα Β: Η/Μ συστήματος ανακυκλοφορίας νερού με προϋπολογισμό 8.000,00 με ΦΠΑ με κριτήριο κατακύρωσης η πλέον συμφέρουσα από οικονομική άποψη προσφορά με βάση την τιμή. Κάθε διαγωνιζόμενος μπορεί να συμμετέχει είτε και στα δύο συστήματα είτε σε ένα από αυτά. Αναλυτική περιγραφή της προμήθειας γίνεται στο Παράρτημα Α της παρούσης, της οποίας το κείμενο αναρτάται στην επίσημη ιστοσελίδα της Περιφέρειας Κρήτης Η προμήθεια είναι ενταγμένη στο Σχέδιο Δράσης της Π.Ε. Λασιθίου με κωδικό ΚΑΕ Η Αντιπεριφερειάρχης Λασιθίου Πελαγία Πετράκη

3 ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΟΜΑΔΑ Α 1. ΣΥΣΤΗΜΑ ΚΛΗΣΗΣ ΝΟΣΗΛΕΥΤΙΚΟΥ ΠΡΟΣΩΠΙΚΟΥ 1. ΓΕΝΙΚΑ : Η παρούσα τεχνική περιγραφή αφορά το σύστημα κλήσης νοσηλευτικού προσωπικού (ή αδελφής νοσοκόμας) του Γηροκομείου Ιεράς Μητρόπολης Πέτρας & Χερρονήσου, μέσω του οποίου είναι δυνατή η ηχητική και οπτική ειδοποίηση του νοσηλευτικού προσωπικού για τις ανάγκες των ασθενών και η παρακολούθηση της εξυπηρέτησής τους. Στόχος του είναι η ειδοποίηση του νοσηλευτικού προσωπικού για καταστάσεις έκτακτης ανάγκης και μη, ώστε να ανταποκριθούν άμεσα σε αυτές. Το προαναφερθέν σύστημα αποτελεί αναγκαίο και απαραίτητο εξοπλισμό για την ομαλή λειτουργία του ιδρύματος. Ο οίκος ευγηρίας εντάσσεται στα κτήρια που περιγράφονται στο ΦΕΚ Β' 1136/ "Προϋποθέσεις ίδρυσης και λειτουργίας Μονάδων Φροντίδας Ηλικιωμένων (Μ.Φ.Η.) από ιδιώτες κερδοσκοπικού χαρακτήρα, και Μ.Φ.Η. μη κερδοσκοπικού χαρακτήρα", όπου αναγράφεται ρητώς στο άρθρο 6 "Χαρακτηριστικά Θαλάμων" ότι «Κάθε κλίνη θα έχει εγκατάσταση κλήσης προσωπικού». Οι θάλαμοι βρίσκονται σε δύο επίπεδα, δύο (2) στο ισόγειο και δώδεκα (12) στον πρώτο όροφο. Οι θάλαμοι φιλοξενίας είναι δίκλινοι και τρίκλινοι ενώ υφίσταται και ένας μονόκλινος θάλαμος. Ο έλεγχος του συστήματος (κεντρική κονσόλα-μονάδα ενδείξεων κλήσεων και παρουσιών - στάση αδελφής) θα γίνεται από δύο θέσεις του ισογείου, η μία στο γραφείο προϊσταμένης και η δεύτερη στην υποδοχή. Σε κάθε δωμάτιο θα τοποθετηθούν ένα (1) μπουτόν κλήσης πάνω από κάθε κλίνη (με προέκταση), ένα (1) τραβηχτό μπουτόν σε κάθε WC μήκους 2 μέτρων, φωτιστικό διαδρόμου οπτικής ειδοποίησης πάνω από την πόρτα εισόδου καθώς και ένα μπουτόν ακύρωσης εσωτερικά της εισόδου του. Η βασική καλωδίωση του συστήματος έχει ήδη κατασκευαστεί, κατά την κατασκευή του κτηρίου ως εξής: Πάνω από κάθε κρεβάτι και στο WC κάθε θαλάμου υπάρχει θέση μπουτόν το οποίο συνδέεται με το module κάθε δωματίου με καλώδιο BUS 2x1mm2. Ίδιο καλώδιο συνδέει το μπουτόν ακύρωσης με το module του δωματίου. Η θέση του module είναι πάνω από το εξωτερικό μέρος της πόρτας κάθε δωματίου στην ίδια θέση με το φωτιστικό διαδρόμου. Ένα καλώδιο FTP 4'' cat 6e ξεκινάει από την προβλεπόμενη θέση του κεντρικού πίνακα ελέγχου του υπό εγκατάσταση συστήματος (δωμάτιο

4 προϊσταμένης) και περνά σειριακά από κάθε module. Στο τελευταίο module θα τοποθετηθεί τερματική αντίσταση. Η τροφοδοσία των modules γίνεται με τον ίδιο τρόπο μέσω καλωδίου NYM 3x1,5 mm2. Στην περίπτωση που απαιτείται τροποποίηση ή ανακατασκευή ή συμπλήρωση της καλωδίωσης, αυτή θα γίνει μέσα από τις υφιστάμενες σωληνώσεις και την ψευδοροφή του κτηρίου. Στην περίπτωση που διαγωνιζόμενος προσφέρει σύστημα για το οποίο η υπάρχουσα καλωδίωση απαιτεί τροποποιήσεις ή συμπλήρωση ή εκ νέου κατασκευή πρέπει να συμπεριλάβει στην προσφορά του το κόστος αυτό. Επιπλέον αποζημίωση για κατασκευή, τροποποίηση, συμπλήρωση της καλωδιακής υποδομής του συστήματος δεν θα δοθεί. Η τιμή προσφοράς θα αφορά την παράδοση του συστήματος σε πλήρη λειτουργία συμπεριλαμβανομένων όλων των υλικών, του εξοπλισμού και της εργασίας που απαιτείται ακόμη και αν δεν κατονομάζεται. Όποιος διαγωνιζόμενος επιθυμεί μπορεί να επισκεφθεί το έργο ύστερα από συνεννόηση με τη Δ/νση Τεχνικών Έργων Π.Ε. Λασιθίου. Όποιος συμμετέχει στο διαγωνισμό θεωρείται ότι έχει επισκεφθεί τον τόπο του έργου και έχει επίγνωση των συνθηκών και του αντικειμένου. Το σύστημα για μεγαλύτερη εξασφάλιση, θα παρέχει σύζευξη με ασύρματο σύστημα αναζήτησης προσώπων (paging). Με τον τρόπο αυτό θα ειδοποιούνται τα κατάλληλα μέλη του νοσηλευτικού προσωπικού, μέσω των δεκτών τσέπης του συστήματος paging. Το σύστημα θα χρησιμοποιεί σύγχρονη ψηφιακή ηλεκτρονική τεχνολογία και επικοινωνίες δεδομένων (data). Αναλυτικότερα : Θα έχει δυνατότητα για μελλοντική σύνδεση με Η/Υ κατάλληλων προδιαγραφών μέσω του απαραίτητου software για λήψη στατιστικών στοιχείων σχετικά με κλήσεις, παρουσίες κ.λ.π. τις προηγούμενες ημέρες ή ώρες. Στοιχεία κλήσεων και παρουσιών (αριθμοί θαλάμων που ενεργοποιούν κλήσεις ή δηλώνουν την παρουσία της νοσοκόμας) θα εμφανίζονται σε μονάδα ενδείκτη (LCD) στα σημεία ελέγχου. Τα στοιχεία αυτά θα μπορούν να εμφανίζονται και στην υποδοχή όπου τοποθετείται και δεύτερη μονάδα ενδείκτη. Σε περίπτωση βλάβης της τροφοδοσίας τάσεως, οι κλήσεις και οι παρουσίες θα διατηρούνται για 24 ώρες περίπου και θα εμφανίζονται πάλι μετά την αποκατάσταση της βλάβης. Πιθανή βλάβη ή αντικατάσταση κάποιου ή κάποιων από τα φωτιστικά διαδρόμου ( ή modules) δεν θα διακόπτει τη λειτουργία του συστήματος.

5 Θα γίνει σύζευξη του συστήματος με σύστημα paging κατάλληλου αριθμού πομπών και 4 δεκτών. Οι αριθμοί των δωματίων κλήσης θα μπορούν να εμφανίζονται στους ενδείκτες (LCD) των δεκτών τσέπης του προσωπικού που έχει την αντίστοιχη ευθύνη. 2. ΒΑΣΙΚΕΣ ΜΟΝΑΔΕΣ ΣΥΣΤΗΜΑΤΟΣ : Α. Για τους θαλάμους των τροφίμων : α. Η μονάδα κλήσης ασθενών που βρίσκεται δίπλα στην κλίνη τους. β. Η μονάδα παρουσίας / ακύρωσης που βρίσκεται στην είσοδο του θαλάμου. γ. Η μονάδα κλήσης W.C. που βρίσκεται στο W.C. του θαλάμου ασθενών. δ. Το φωτιστικό διαδρόμου, έξω από τον θάλαμο, στο διάδρομο της κλινικής. Β. Για τα σημεία ελέγχου : α. Μονάδα ενδείξεων κλήσεων και παρουσιών. 3. ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ : Οι κύριες λειτουργίες του συστήματος με βάση τις μονάδες που χρησιμοποιούνται στους διάφορους χώρους και τις τεχνικές προδιαγραφές των μονάδων, είναι οι παρακάτω : Α. Κλήση τροφίμου : Με την πίεση του μπουτόν κλήσης στην μονάδα που βρίσκεται δίπλα στην κλίνη του ασθενούς : - ανάβει η επιβεβαιωτική λυχνία επάνω στη μονάδα, - βομβεί ο βομβητής των δωματίων, που έχει δηλωθεί παρουσία (δηλαδή έχει πατηθεί το μπουτόν παρουσίας της αντίστοιχης μονάδας), - εμφανίζεται ο αριθμός του δωματίου κλήσης στη μονάδα ενδείκτη με ταυτόχρονη ενεργοποίηση του βομβητή της μονάδας. Β. Ακύρωση κλήσης / Δήλωση παρουσίας : Mε την είσοδο του προσωπικού στο θάλαμο από τον οποίο προήλθε η κλήση, πατά το μπουτόν παρουσίας / ακύρωσης της μονάδας που βρίσκεται στην είσοδο, οπότε : - δηλώνεται η παρουσία προσωπικού στο θάλαμο αυτό, ενώ συγχρόνως ακυρώνεται η κλήση του ασθενούς, - σβήνουν όλες οι ενδείξεις της κλήσης οπτικές και ηχητικές, - ανάβει η επιβεβαιωτική λυχνία στη μονάδα παρουσίας / ακύρωσης, - ο βομβητής της μονάδας παρουσίας / ακύρωσης και το φωτιστικό διαδρόμου είναι έτοιμα να ενεργοποιηθούν όταν υπάρξει νέα κλήση τροφίμου.

6 Όταν το προσωπικό έχει εξυπηρετήσει τον τρόφιμο και φεύγει από τον θάλαμό του, πατά πάλι το μπουτόν παρουσίας / ακύρωσης κλήσης με συνέπεια : - να ακυρωθεί η κατάσταση ανάγκης. Γ. Κλήση ανάγκης : Όταν έχει δηλωθεί παρουσία προσωπικού σε ένα θάλαμο ασθενών, το πάτημα ενός μπουτόν κλήσης στο θάλαμο αυτό, έχει συνέπεια την ενεργοποίηση κλήσης ανάγκης. Σε αυτή την περίπτωση : - ανάβει η επιβεβαιωτική λυχνία. - βομβεί με μεγαλύτερη συχνότητα από αυτή της κανονικής κλήσης ασθενούς ο βομβητής των δωματίων που έχει δηλωθεί παρουσία. Και η κλήση αυτή ακυρώνεται όταν πατηθεί το μπουτόν παρουσίας του θαλάμου όπως περιγράφεται στην προηγούμενη παράγραφο (3Β). Δ. Κλήση λουτρού / W.C. : Κλήσεις από λουτρό ή W.C. ανάβουν διαφορετική λυχνία του φωτιστικού διαδρόμου, εμφανίζεται φωτεινή ένδειξη για τον αριθμό δωματίου στην οθόνη της κεντρικής μονάδας και ηχεί ο βομβητής της κεντρικής μονάδας με διαφορετικό τρόπο από την απλή κλήση. Το προσωπικό πρέπει να πάει αμέσως στο W.C (αφού η κλήση δεν μπορεί να ακυρωθεί από την κεντρική μονάδα). Ακολουθεί η διαδικασία που περιγράφεται στο 3Β. Και η κλήση αυτή ακυρώνεται όταν πατηθεί πάλι το μπουτόν παρουσίας / ακύρωσης κλήσης του θαλάμου ή του W.C. (αν υπάρχει). Ε. Σημεία ελέγχου : Στη μονάδα ενδείκτη (στάση αδελφής) υπάρχουν : μπουτόν δήλωσης παρουσίας κλήσης με επιβεβαιωτικές λυχνίες βομβητής για ηχητική ένδειξη μνήμη όλων των κλήσεων που δεν έχουν απαντηθεί, ώστε να μη μείνει καμία κλήση αναπάντητη. 4. ΠΡΟΔΙΑΓΡΑΦΕΣ ΜΟΝΑΔΩΝ ΣΥΣΤΗΜΑΤΟΣ 4.1. Μονάδα κλήσης ασθενούς : - Μονάδα κλήσεως με εύκαμπτο καλώδιο 2 μέτρων περίπου, που καταλήγει σε κατάλληλη πρίζα. Περιλαμβάνει τουλάχιστον μπουτόν κλήσεως και επιβεβαιωτική λυχνία. Το χειριστήριο του ασθενούς θα είναι από ανθεκτικό πλαστικό και εύκολο στην απολύμανση Μονάδα παρουσίας / ακύρωσης : Εντοιχη ή επίτοιχη μονάδα με μπουτόν παρουσίας / ακύρωσης, μπουτόν κλήσης (ανάγκης), βομβητή και δύο επιβεβαιωτικές λυχνίες διαφορετικού χρώματος για την παρουσία και την κλήση.

7 4.3. Μονάδα κλήσης W.C. : Τραβηχτός διακόπτης έντοιχου τύπου με κορδόνι μήκους 2 μέτρων περίπου και επιβεβαιωτική λυχνία Φωτιστικό διαδρόμου θαλάμων τροφίμων : Φωτιστικό τεσσάρων τομέων, επίτοιχου τύπου, τεχνολογίας LED εξοικονόμησης ενέργειας, για οπτικές ενδείξεις κανονικής κλήσης ασθενούς, κλήσης ανάγκης, κλήσης από W.C. και παρουσίας αδελφής με 4 διαφορετικά χρώματα. Συμβατό με DIN VDE 0834, IP-20. Να περιλαμβάνει ηλεκτρονικά κυκλώματα για : - κανονική κλήση ασθενούς, κλήση ανάγκης - κλήση ανάγκης από W.C. - παρουσία αδελφής και ακύρωση κλήσεων Κεντρική συσκευή Στάσης Αδελφής: Η κεντρική συσκευή στάσης αδελφής θα είναι κατάλληλη για επιτραπέζια τοποθέτηση. Θα είναι κατασκευασμένη από πλαστικό κατάλληλο για ανθεκτική χρήση και εύκολη απολύμανση. Θα φέρει οθόνη μηνυμάτων και ενδεικτικές λυχνίες για την απεικόνιση των κλήσεων και την εύκολη αναγνώριση του είδους της κλήσης (απλή, WC, ανάγκης) καθώς και της παρουσίας αδελφής σε κάποιο θάλαμο. Θα φέρει ηχητικό βομβητή για την ακουστική ειδοποίηση κάθε κλήσης. Θα φέρει όλα τα απαραίτητα πλήκτρα για το χειρισμό των κλήσεων και γενικότερα την πλήρη διαχείριση του συστήματος κλήσης. Η κεντρική συσκευή Στάσης Αδελφής θα είναι σχεδιασμένη για να φέρει όλα τα ανωτέρω χαρακτηριστικά (οθόνη, λυχνίες, πλήκτρα, βομβητή κλπ.), καθώς και οποιαδήποτε πρόσθετα εξαρτήματα είναι απαραίτητα για τη λειτουργία της. Θα τοποθετηθούν δύο τέτοιες συσκευές μία στο γραφείο προϊσταμένης και μία στην υποδοχή. 5. ΚΕΝΤΡΙΚΕΣ ΜΟΝΑΔΕΣ ΣΥΣΤΗΜΑΤΟΣ : Οι απαραίτητες κεντρικές μονάδες για την λειτουργία του συστήματος θα τοποθετηθούν σε κατάλληλο χώρο κατά την εγκατάσταση. Τοποθετούνται συνήθως σε αποθήκη ή σε χώρους ηλεκτρομηχανολογικού εξοπλισμού του Ιδρύματος. Συμπεριλαμβάνεται η απαραίτητη καλωδίωση σύνδεσης με το σύστημα. Όλα τα υλικά πρέπει να είναι κατάλληλα για χρήση σε περιβάλλον Νοσηλευτικού Ιδρύματος και να πληρούν όλες τις εκ του νόμου απαιτήσεις. 6. ΕΙΔΙΚΟΙ ΟΡΟΙ

8 6.1 Το σύστημα θα πρέπει να είναι κατάλληλης ψηφιακής ή ΙΡ τεχνολογίας, ώστε να εξασφαλίζεται η δυνατότητα κάλυψης μελλοντικών αναγκών του Γηροκομείου και κυρίως η δυνατότητα εύκολης παραμετροποίησης και προγραμματισμού του συστήματος χωρίς υποχρεωτική παρουσία εξειδικευμένου προσωπικού και / ή ειδικού πρόσθετου εξοπλισμού για τον προγραμματισμό του συστήματος. 6.2 Στην τιμή συμπεριλαμβάνεται κάθε είδους υλικό ή εργασία είναι απαραίτητο για την πλήρη και έντεχνη κατασκευή του συστήματος και για την παράδοσή του σε πλήρη λειτουργία, ακόμη και αν δεν κατονομάζεται. 6.3 Μετά την ολοκλήρωση του έργου ο ανάδοχος θα παραδώσει βεβαίωση αδειούχου ηλεκτρολόγου εγκαταστάτη (μαζί με φωτοτυπία της άδειας του) στην οποία θα βεβαιώνεται ότι τα υλικά και η τοποθέτηση-εγκατάσταση του συστήματος έγινε σύμφωνα με τους ισχύοντες κανονισμούς - πρότυπα. 6.4 Μετά την ολοκλήρωση του έργου ο ανάδοχος θα καταθέσει επίσης εγγυητική καλής λειτουργίας αξίας 5% του ποσού της σύμβασης μη συμπεριλαμβανομένου του ΦΠΑ με διάρκεια 1 έτος. ΠΙΝΑΚΑΣ ΥΛΙΚΩΝ - ΕΡΓΑΣΙΩΝ ΟΝΟΜΑΣΙΑ ΜΟΝΑΔΑΣ ΤΕΜ. ΤΙΜΗ ΜΟΝΑΔΟΣ ΜΕΡΙΚΟ ΣΥΝΟΛΟ ΣΥΣΚΕΥΗ ΕΛΕΓΧΟΥ ΔΩΜΑΤΙΟΥ 14 ΜΟΝΑΔΑ ΑΚΥΡΩΣΗΣ 14 ΤΡΑΒΗΧΤΟΣ ΔΙΑΚΟΠΤΗΣ WC 14 ΧΕΙΡΙΣΤΗΡΙΟ ΑΣΘΕΝΟΥΣ ΜΕ ΠΡΙΖΑ ΚΑΙ ΜΠΟΥΤΟΝ ΚΛΗΣΗΣ 36 ΦΩΤΙΣΤΙΚΟ ΔΙΑΔΡΟΜΟΥ 14 ΚΕΝΤΡΙΚΗ ΣΥΣΚΕΥΗ ΣΤΑΣΗΣ ΑΔΕΛΦΗΣ ΣΥΣΤΗΜΑ PAGING ΣΥΝΔΕΔΕΜΕΝΟ, ΚΑΤΑΛΛΗΛΟΥ ΑΡΙΘΜΟΥ ΠΟΜΠΩΝ ΚΑΙ 4 ΔΕΚΤΩΝ 2 1 ΛΟΙΠΕΣ ΣΥΣΚΕΥΕΣ - ΥΛΙΚΑ ΚΑΙ 1

9 ΕΡΓΑΣΙΑ ΓΙΑ ΤΗΝ ΟΛΟΚΛΗΡΩΣΗ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΣΥΝΟΛΟ ΣΥΣΤΗΜΑΤΟΣ ,00 με ΦΠΑ ΠΡΟΫΠΟΘΕΣΕΙΣ ΕΠΙΛΟΓΗΣ ΠΡΟΜΗΘΕΥΤΗ ΣΥΣΤΗΜΑΤΟΣ ΚΛΗΣΗΣ ΝΟΣΗΛΕΥΤΙΚΟΥ ΠΡΟΣΩΠΙΚΟΥ Ο προμηθευτής του Συστήματος κλήσης Νοσηλευτικού Προσωπικού υποχρεούται ρητά να καταθέσει στην Υπηρεσία: 1. Πιστοποιητικά CE και ISO του εργοστασίου κατασκευής του συστήματος. 2. Υπεύθυνη Δήλωση του Ν. 1599/1986 ότι θα καλύψει την κατασκευή με τεχνική υποστήριξη, σύμφωνα με το συμβόλαιο συντήρησης που θα υπογραφεί. 3. Κατάθεση τεχνικών εντύπων (prospectus) του συστήματος. 4. Υπεύθυνη δήλωση ότι θα παρέχει τουλάχιστον 2ετή Εγγύηση Καλής Λειτουργίας του εξοπλισμού (υλικά και εργασία) από την ημερομηνία εγκατάστασης (με προϋπόθεση ότι θα τηρούνται οι οδηγίες συντήρησης που θα δοθούν από τον προμηθευτή). 5. Υπεύθυνη δήλωση ότι εγγυείται την ύπαρξη ανταλλακτικών του συστήματος για τουλάχιστον 10 έτη. 6. Υπεύθυνη δήλωση ότι το προσφερόμενο σύστημα πληροί τα τεχνικά στοιχεία-προδιαγραφές της μελέτης. 7. Υπεύθυνη δήλωση ότι στην εγκατάσταση του συστήματος θα συμμετέχει αδειούχος Ηλεκτρολόγος Εγκαταστάτης και ότι θα προσκομίσει φωτοτυπία της εν ισχύ αδείας αυτού μετά την ολοκλήρωση της εγκατάστασης. Η εν λόγω άδεια είναι απαραίτητη για την παραλαβή του συστήματος. 8. Υπεύθυνη Δήλωση για την ακρίβεια των επισυναπτόμενων στο φάκελο στοιχείων που αφορούν την ποιότητα των υλικών και την γνησιότητα των πιστοποιητικών που συνοδεύουν τα υλικά στο έργο 9. Δικαίωμα συμμετοχής στο διαγωνισμό έχουν φυσικά πρόσωπα και εταιρείες με εμπειρία στην εγκατάσταση-επέκταση-συντήρηση ανάλογων συστημάτων η οποία θα αποδεικνύεται με κατάθεση υπεύθυνης δήλωσης που θα περιέχει κατάλογο των εγκαταστάσεων ή επεκτάσεων που έχουν πραγματοποιήσει τα τελευταία 5 χρόνια και τα οποία συντηρούν, συμπεριλαμβανομένου του τηλεφωνικού αριθμού κάθε εγκατάστασης. Θα πρέπει να έχουν πραγματοποιήσει τουλάχιστον 10 (δέκα) εγκαταστάσεις ή επεκτάσεις τα τελευταία 5 χρόνια τις οποίες συντηρούν μέχρι και σήμερα. 10. Δικαίωμα συμμετοχής στο διαγωνισμό έχουν επίσης φυσικά πρόσωπα και εταιρείες οι οποίες θα συμπράξουν με προμηθευτή (φυσικό πρόσωπο ή εταιρεία) που διαθέτει την εμπειρία της προηγούμενης

10 παραγράφου. Η σύμπραξη θα επιβεβαιώνεται με Υπεύθυνη Δήλωση του Ν. 1599/1986 του διαγωνιζόμενου (και αντίστοιχη αποδοχής του προμηθευτή, επικυρωμένη). Επίσης, μετά την ολοκλήρωση του έργου ο ανάδοχος θα προσκομίσει επικυρωμένη Υπεύθυνη Δήλωση του Ν. 1599/1986 του προμηθευτή, στην οποία θα αναγράφεται ο τίτλος του έργου και θα βεβαιώνεται η από κοινού (αναδόχου - προμηθευτή) κατασκευή του έργου. Η υπογραφή από μέρους του προμηθευτή (και στις δύο υπεύθυνες δηλώσεις) θα είναι από πρόσωπο που εκπροσωπεί την εταιρεία και τη δεσμεύει με την υπογραφή του βάσει καταστατικού, το οποίο επίσης θα προσκομιστεί στο διαγωνισμό. ΟΜΑΔΑ Β 2. Η/Μ ΣΥΣΤΗΜΑ ΑΝΑΚΥΚΛΟΦΟΡΙΑΣ ΝΕΡΟΥ 1. ΓΕΝΙΚΑ : Η παρούσα τεχνική έκθεση αφορά την προμήθεια-εγκατάσταση-σύνδεση-δοκιμή και παράδοση σε πλήρη λειτουργία του Η/Μ εξοπλισμού σιντριβανιού το οποίο έχει κατασκευαστεί και φαίνεται στις συνημμένες φωτογραφίες. Το υποβρύχιο αντλητικό συγκρότημα θα τοποθετηθεί σε φρεάτιο κατασκευασμένο εντός της λεκάνης του σιντριβανιού. Το σιντριβάνι είναι κατασκευασμένο στον αύλειο χώρο της Μονάδας Φροντίδας Ηλικιωμένων της Ιεράς Μητρόπολης Πέτρας και Χερρονήσου, πλησίον της Νεάπολης Λασιθίου. Όποιος διαγωνιζόμενος επιθυμεί μπορεί να επισκευθεί το χώρο ύστερα από συνεννόηση με τη Δ/νση Τεχνικών Έργων της Π.Ε.Λασιθίου. Όποιος συμμετέχει στο διαγωνισμό θεωρείται ότι έχει επισκεφθεί τον τόπο του έργου και έχει επίγνωση των συνθηκών και του αντικειμένου. O ηλεκτρικός πίνακας θα τοποθετηθεί εντός υπάρχοντος πίλαρ. Υπάρχει χώρος για τοποθέτηση πίνακα 50Χ90 εκ. Το πίλαρ απέχει από το σιντριβάνι 45 μ. περίπου, με ένα φρεάτιο ενδιάμεσα. Από το πίλαρ προς το σιντριβάνι έχει τοποθετηθεί υπόγειος σωλήνας PVC Φ90. Εντός του εν λόγω σωλήνα έχουν τοποθετηθεί τα παρακάτω καλώδια : ΝΥΥ 5x2,5 mm2 ΝΥΥ 5x1,5 mm2 ΝΥΥ 3x2,5 mm2

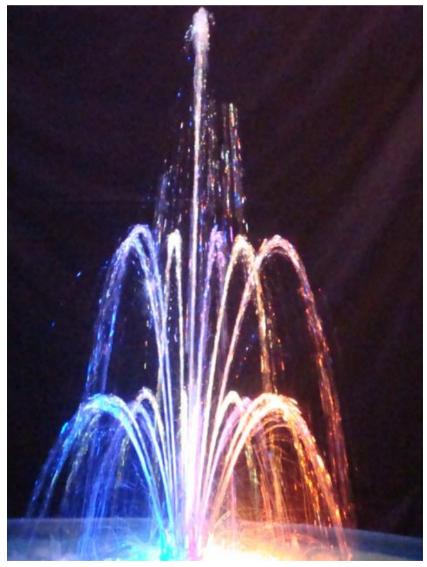

11 Όσα επιπλέον καλώδια απαιτούνται για την τροφοδοσία των συστημάτων και του φωτισμού θα ενσωματωθούν στην τιμή προσφοράς. Επιπλέον αποζημίωση για αποξήλωση - προμήθεια - τοποθέτηση καλωδίωσης δεν θα δοθεί. Στην τιμή συμπεριλαμβάνεται και ο ηλεκτρικός πίνακας πλήρης. Επίσης συμπεριλαμβάνονται κάθε υλικό και εργασία που είναι απαραίτητα για την άρτια ολοκλήρωση του έργου ακόμα κι αν δεν κατονομάζονται. Περιλαμβάνονται τα παρακάτω : Μία (1) κεφαλή τύπου DELIS , D=160mm Ø4 (περίπου), με 19 ρυθμιζόμενα ακροφύσια σε 3 επίπεδα, κατασκευασμένα από ορείχαλκο, επιχρωμιωμένα ή από ανοξείδωτο χάλυβα AISI 304 με έξοδο νερού Ø6mm. - Πρώτο επίπεδο κατακόρυφος πίδακας ύψους 2m (1 ακροφύσιο). - Δεύτερο επίπεδο κεκλιμένων πιδάκων προς την περιφέρεια (6 ακροφύσια) - Τρίτο επίπεδο κεκλιμένων πιδάκων προς την περιφέρεια (12 ακροφύσια) ΥΠΟΒΡΥΧΙΟ ΑΝΤΛΗΤΙΚΟ ΣΥΓΚΡΟΤΗΜΑ ΑΝΑΚΥΚΛΩΣΗΣ ΝΕΡΟΥ

12 Το σύστημα Σιντριβανιού θα λειτουργεί με ειδικής τεχνολογίας υποβρύχιο αντλητικό συγκρότημα τροφοδοσίας συστημάτων Σιντριβανιού. Θα χρησιμοποιηθεί ένα (1) υποβρύχιο αντλητικό συγκρότημα ισχύος 0.75KW (περίπου) τάση λειτουργίας 230V Qmax 15m3 ανάλογου μανομετρικού. Το αντλητικό συγκρότημα θα είναι κατασκευασμένο από ανοξείδωτο χάλυβα AISI 304, κατάλληλο για χρήση σε Σιντριβάνια-Καταρράκτες. Θα έχει φίλτρο προστασίας για την αποφυγή εισροής μικροαντικειμένων στον στρόβιλο κατασκευασμένο από ανοξείδωτο χάλυβα AISI 304 και βάσεις στήριξης κατασκευασμένες από ανοξείδωτο χάλυβα AISI 304. Θα έχει ενσωματωμένη θερμική αυτοπροστασία του κινητήρα και χαμηλό ρεύμα εκκίνησης. Ασφαλούς και εξελιγμένης τεχνολογίας. Αθόρυβης λειτουργίας. Ειδικά καλώδια τύπου NEOPREN HO7RN-F. Δυνατότητα πολύωρης λειτουργίας. Βαθμός στεγανότητας IP 68. Κατηγορίας S1. Ενσωματωμένη ψύξη ηλεκτροκινητήρα. Κατάλληλη για απεριόριστο αριθμό εκκινήσεων ανά λεπτό μέσω ηλεκτρονικών εντολών. Θερμοκρασία αντλούμενου νερού 0-35oC. Πτερύγια κατασκευασμένα από ισχυρό ανοξείδωτο χάλυβα AISI 304. Θερμοκρασία αντλούμενου νερού για μικρό χρονικό διάστημα +90oC. Κλάση μόνωσης F. Η περιέλιξη της αντλίας θα είναι εγκλωβισμένη ερμητικά μέσα σε ένα στεγανό κέλυφος. ΠΡΟΔΙΑΓΡΑΦΕΣ ΚΑΤΑΣΚΕΥΗΣ ΣΙΝΤΡΙΒΑΝΙΟΥ Η κατασκευή του Συστήματος Σιντριβανιού θα βασίζεται στην εξελιγμένη τεχνολογία εναρμονισμένη πλήρως με τα διεθνή κατασκευαστικά πρότυπα της τεχνολογίας κατασκευής των Σιντριβανιών σύμφωνα με τους ισχύοντες κανονισμούς ασφαλείας της Ευρωπαϊκής Ένωσης καθώς και εξειδικευμένης κορυφαίας ποιότητας υλικά. Συγκεκριμένα : Τα αντλητικά συγκροτήματα, τα LED, οι ηλεκτρονικές μονάδες, το ηλεκτρολογικό υλικό κτλ. θα είναι επώνυμων εγκεκριμένων εργοστασίων. Ο εξοπλισμός του Σιντριβανιού θα είναι ενιαίας εργοστασιακής κατασκευής.

13 Για την αποφυγή φαινόμενων ηλεκτρολύσεων, ηλεκτροδιαβρώσεων, οξειδώσεων θα υπάρχει ομοιογένεια υλικών. Το σύστημα Σιντριβανιού, τα υποβρύχια αντλητικά συγκροτήματα, τα ακροφύσια, οι σωληνώσεις, οι βάσεις στήριξης, τα φίλτρα των αντλιών, τα χιτώνια ψύξης των ηλεκτροκινητήρων, τα αισθητήρια ελέγχου στάθμης θα κατασκευαστούν από ανοξείδωτο χάλυβα AISI , μέταλλο το οποίο προσφέρει υψηλή σκληρότητα και άριστο φινίρισμα. Το ηλεκτρικό σύστημα και τα ηλεκτρονικά ελέγχου του ηλεκτρικού πίνακα θα έχουν δυνατότητα εύκολου χειρισμού. Θα γίνει πρόβλεψη για εύκολη συντήρηση και καθαρισμό. Όλες οι συγκολλήσεις του ΑΝΟΞΕΙΔΩΤΟΥ ΧΑΛΥΒΑ θα γίνουν με αυτογενή συγκόλληση (TIC). Όλα τα προϊόντα έχουν πιστοποίηση CE. ΦΩΤΙΣΜΟΣ Για τον φωτισμό θα τοποθετηθούν συνολικά έξι (6) υποβρύχιοι προβολείς ΙP68 D=175mm τύπου G.N- 10L, κατασκευασμένοι από ανοξείδωτο χάλυβα AISI 304 HIGH POWER LED COOL WHITE λευκού φωτισμού, ισχύς κάθε προβολέα 15Watt με χαμηλή τάση λειτουργίας 12VDC με μεγάλο όριο ζωής και εξοικονόμησης ενέργειας-οικονομία επί των συμβατικών λαμπτήρων. Βαθμός στεγανότητας IP68. Θα έχουν ειδικό στυπιοθλίπτη ΙΡ68 και λάστιχα για την στεγανοποίηση του καλωδίου παροχής. Θα έχουν ειδικά καλώδια για το νερό Ευρωπαϊκών προδιαγραφών και κατασκευής τύπου ΗΟ7RN-F. Το κέλυφος του προβολέα θα είναι κατασκευασμένο από ανοξείδωτο χάλυβα AISI 304 με γυαλιστερή και λεία επιφάνεια. Οι βίδες που χρησιμοποιούνται θα είναι ανοξείδωτες AISI 304. Τα ελαστικά στεγανότητας θα είναι από ειδική ελαστική σύνθεση SILICON υψηλής θερμοκρασίας και αντοχής στις εναλλαγές που αναπτύσσονται μέσα στο νερό. Θα έχουν κρύσταλλο διαφανές, ασφαλείας, μεγάλης θερμομηχανικής αντοχής, ειδικής επεξεργασίας, τύπου SECURIT, πάχους 6mm, το οποίο αντέχει στις μεταβολές της θερμοκρασίας του νερού και στις μηχανικές κρούσεις. Θα είναι βιομηχανοποιημένης κατασκευής. Θα υπάρχει δυνατότητα χειροκίνητης ή αυτόματης λειτουργίας με χρονοδιακόπτη.

14 ΜΟΝΑΔΑ ΤΡΟΦΟΔΟΣΙΑΣ των LED βιομηχανικού τύπου Για την λειτουργία των υποβρύχιων προβολέων θα τοποθετηθεί Ηλεκτρονική Μονάδα Τροφοδοσίας SWITCHING POWER SUPPLY LED με τις παρακάτω προστασίες: Προστασία από τις ανωμαλίες του ηλεκτρικού δικτύου. Κυμαινόμενη ονομαστική τάση εισόδου και εξόδου. Προστασία από βραχυκύκλωμα, υπέρταση, υπερφόρτωση. Σταθεροποιημένη τάση εξόδου. Προστασία μονάδος από αντίστροφη πολικότητα. ΥΠΟΒΡΥΧΙΕΣ ΣΥΝΔΕΣΕΙΣ Όλες οι υποβρύχιες ηλεκτρολογικές συνδέσεις που αφορούν τους προβολείς-αντλίες-αισθητήρια θα γίνουν με ειδικά πλαστικά κυτία και ειδική ηλεκτρολογική ρητίνη που θα εξασφαλίζει την αποφυγή διαρροής στο Σιντριβάνι και απόλυτη ηλεκτρολογική ασφάλεια. ΜΟΝΑΔΑ ΕΛΕΓΧΟΥ ΣΤΑΘΜΗΣ ΝΕΡΟΥ Θα αποτελείται από εξειδικευμένες ηλεκτρονικές μονάδες ελέγχου στάθμης νερού του Σιντριβανιού για την προστασία των μηχανημάτων από ξηρά λειτουργία, δυο (2) επιπέδων με σύστημα αυτόματης συμπλήρωσης, με ενσωματωμένες χρονοκαθυστερήσεις προσαρμογής στην λεκάνη του σιντριβανιού. Θα έχουν προγραμματισμένους ανεξάρτητους ελέγχους στάθμης και θα λειτουργούν στην επιφάνεια νερού με κυματισμό χωρίς λανθασμένες ενδείξεις. Θα ελέγχουν την στάθμη του νερού όταν παρουσιαστεί έλλειψη από εξάτμιση ή απώλεια νερού και θα διακόπτει αυτομάτως την λειτουργία της αντλίας και των προβολέων και για να μην καταστραφούν. ΑΙΣΘΗΤΗΡΙΟ ΕΛΕΓΧΟΥ ΣΤΑΘΜΗΣ-ΗΛΕΚΤΡΟΒΑΝΑΣ Είναι ειδικό αισθητήριο και προστατευμένο, με δυνατότητα ρύθμισης ακριβείας ±0%mm. Οι βάσεις θα κλιμακώνονται βαθμιαία από -60mm+60mm για την ρύθμιση ακριβείας στην στάθμη του νερού και εξομάλυνση του κυματισμού. Όλο το σύστημα είναι κατασκευασμένο από ανοξείδωτο χάλυβα AISI 304 το δε αισθητήριο θα είναι ειδικού τύπου και κατασκευής. ΑΥΤΟΜΑΤΗ ΣΥΜΠΛΗΡΩΣΗ ΝΕΡΟΥ

15 Για την Αυτόματη συμπλήρωση νερού της λεκάνης θα τοποθετηθεί ειδική ορειχάλκινη ηλεκτροβάνα 1, χαμηλής τάσης λειτουργίας 24VDC, θα τροφοδοτείται και θα λειτουργεί με εντολή από τον ηλεκτρονικό επιτηρητή για την συμπλήρωση του νερού όταν θα υπάρχει έλλειψη ή απώλεια. ΦΙΛΤΡΑΝΣΗ-ΧΗΜΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ Αποτελείται από: α) Μια (1) υποβρύχια αντλία κατασκευασμένη εξ ολοκλήρου από ανοξείδωτο χάλυβα AISI 304, οριζόντιας τοποθέτησης, ισχύος 0.37KW (περίπου) -τάση λειτουργίας 230V-Qmax 12m3 ανάλογου μανομετρικού (περίπου Μ.Υ.Σ. 9m) με περιφερειακή ψύξη του ηλεκτροκινητήρα τοποθετημένη εντός διάτρητου φίλτρου από ανοξείδωτο χάλυβα AISI 304. Θα έχει ρυθμιστές για την ανάλογη ποσότητα διέλευσης νερού στο φίλτρο. β) Ένα (1) ειδικό φίλτρο ενδεικτικού τύπου HYD κατάλληλο για το φιλτράρισμα κ ανόργανων σωματιδίων με πλενόμενο φίλτρο 400MICRON, κατασκευασμένο από πρώτης ποιότητας υλικά που εξασφαλίζουν αντοχή στον χρόνο, στην ηλιακή ακτινοβολία και σε χημικά, παρέχοντας παράλληλα ανθεκτικά και ελαφριά κατασκευή (το σώμα θα είναι κατασκευασμένο από PA, το στέλεχος από PPC και η σίτα-σφιγκτήρας από ανοξείδωτο χάλυβα AISI 304). Θα λειτουργεί με συνδυασμό ενός (1) δοσομετρικού Συστήματος χημικών τοποθετημένα στην κάτω λεκάνη με τα οποία θα εξασφαλίζεται η αποστείρωση και ο καθαρισμός του νερού από μικρόβια και την δημιουργία μικροοργανισμών χωρίς την απαίτηση συχνών αλλαγών του νερού στα Σιντριβάνια. Θα λειτουργεί με εξωτερικό χρονοδιακόπτη. Θα συνοδεύεται από 20kg ταμπλέτες χλωρίου και 20kg αλγεοκτόνο. ΗΛΕΚΤΡΙΚΟΣ ΠΙΝΑΚΑΣ Για την λειτουργία του Σιντριβανιού θα τοποθετηθεί ένας (1) Ηλεκτρικός πίνακας που θα περιλαμβάνει όλες τις ασφαλιστικές διατάξεις (σύμφωνα με τα υπάρχοντα πρότυπα) για την συνεχή λειτουργία και προστασία του αντλητικού συγκροτήματος και των προβολέων. Το σιντριβάνι λειτουργεί με Αυτόματη και χειροκίνητη λειτουργία. Ο Ηλ. πίνακας θα είναι μεταλλικός, στεγανός, εξωτερικού χώρου με δείκτη προστασίας ΙΡ65 και θα πληροί όλες τις απαραίτητες διατάξεις λειτουργίας και προστασίας των μηχανημάτων. Θα περιλαμβάνει όλες τις μονάδες χειρισμού και ελέγχου των αντλιών και των προβολέων. Ο πίνακας και το ηλεκτρολογικό υλικό θα καλύπτονται με πιστοποιήσεις CE, ISO Τεχνικά χαρακτηριστικά:

16 Μεταλλικό κιβώτιο βαμμένο με ηλεκτροστατική, εποξική βαφή πολλών επιστρώσεων των ηλεκτρικών πινάκων κανονισμού της Ε.Ε., κατάλληλο για εξωτερικό χώρο ΙΡ65, θα πληροί όλες τις απαραίτητες διατάξεις λειτουργίας και προστασίας των μηχανημάτων. Πλάκα στήριξης 2-3mm από χάλυβα. Μετώπη προστατευτική από ανοξείδωτο χάλυβα AISI 304 για κάλυψη των ηλεκτρικών στοιχείων του πίνακα εκτός των ενδείξεων και των χειριστηρίων. Άνοιγμα πόρτας 120 μοίρες. Κλειδαριές ασφαλείας με εσωτερικούς μεντεσέδες στην πόρτα. Ακροδέκτης γείωσης θα προστατεύει την πόρτα. Τα ηλεκτρολογικά υλικά που θα περιλαμβάνει ο πίνακας θα είναι κατασκευασμένα βάσει Πιστοποιήσεων CE Ευρωπαϊκών Εργοστασίων αναγνωρισμένων οίκων. Περιλαμβάνει: Γενικό ασφαλειοδιακόπτη. Αυτόματος διακόπτης διαφυγής Fi30mA. Ενδεικτικές λυχνίες (παροχής ρεύματος). Ηλεκτρονική μονάδα ελέγχου φάσεων. Ηλεκτρονική μονάδα ελέγχου στάθμης. Ηλεκτρονική μονάδα ελέγχου ηλεκτροβάνας. Τροφοδοτικό Switching power supply ηλεκτροβάνας 24VDC. Χρονοδιακόπτης αντλίας με εφεδρεία 100h. Αυτόματη Ασφάλεια αντλίας. Ρελέ ισχύος αντλίας. Χρονοδιακόπτης αντλίας φίλτρανσης-καθαρισμού. Ασφάλεια αντλίας φίλτρανσης-καθαρισμού. Χρονοδιακόπτης φωτισμού με εφεδρεία 100h. Ασφάλεια φωτισμού. Ρελέ ισχύος φωτισμού. Τροφοδοτικό Switching power supply 120W για τον φωτισμό LED. Διάφορες μικρουλικά που απαιτούνται για την συναρμολόγηση του ηλ. Πίνακα. ΟΛΟΚΛΗΡΩΣΗ ΑΠΟΧΕΤΕΥΣΗΣ ΣΥΝΤΡΙΒΑΝΙΟΥ Συμπεριλαμβάνει : Συστολή Φ110 - Φ100

17 Λαιμό για σύνδεση σε βάννα 4'' Βάνα 4 0,5 m αγωγός Φ110 πλαστικός πισίνας ΕΝΔΕΙΚΤΙΚΟΣ ΠΙΝΑΚΑΣ ΥΛΙΚΩΝ - ΕΡΓΑΣΙΩΝ ΟΝΟΜΑΣΙΑ ΜΟΝΑΔΑΣ ΤΕΜ. ΤΙΜΗ ΜΟΝΑΔΟΣ ΜΕΡΙΚΟ ΣΥΝΟΛΟ ΥΠΟΒΡΥΧΙΟ ΣΥΓΚΡΟΤΗΜΑ ΝΕΡΟΥ ΑΝΤΛΗΤΙΚΟ ΑΝΑΚΥΚΛΩΣΗΣ 1 ΦΩΤΙΣΤΙΚΑ LED 6 MOΝΑΔΑ ΤΡΟΦΟΔΟΣΙΑΣ ΤΩΝ LED 1 ΕΛΕΓΧΟΣ ΣΤΑΘΜΗΣ ΝΕΡΟΥ 1 ΑΥΤΟΜΑΤΗ ΣΥΜΠΛΗΡΩΣΗ ΝΕΡΟΥ 1 ΦΙΛΤΡΑΝΣΗ - ΧΗΜΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ 1 ΗΛΕΚΤΡΙΚΟΣ ΠΙΝΑΚΑΣ ΠΛΗΡΗΣ 1 ΟΛΟΚΛΗΡΩΣΗ ΑΠΟΧΕΤΕΥΣΗΣ 1 ΛΟΙΠΕΣ ΣΥΣΚΕΥΕΣ - ΚΑΛΩΔΙΩΣΕΙΣ - ΥΛΙΚΑ ΚΑΙ ΕΡΓΑΣΙΑ ΓΙΑ ΤΗΝ ΟΛΟΚΛΗΡΩΣΗ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ 1 ΣΥΝΟΛΟ ΣΥΣΤΗΜΑΤΟΣ 8.000,00 με ΦΠΑ ΕΙΔΙΚΟΙ ΟΡΟΙ 1. Στην τιμή συμπεριλαμβάνεται κάθε είδους υλικό ή εργασία είναι απαραίτητο για την πλήρη και έντεχνη κατασκευή του συστήματος και για την παράδοσή του σε πλήρη λειτουργία, ακόμη και αν δεν κατονομάζεται. 2. Μετά την ολοκλήρωση του έργου ο ανάδοχος θα παραδώσει βεβαίωση αδειούχου ηλεκτρολόγου (μαζί με φωτοτυπία της άδειας του, φωτισμός - κίνηση) στην οποία θα βεβαιώνεται ότι ο εξοπλισμός, τα υλικά και η τοποθέτηση-εγκατάσταση του συστήματος είναι σύμφωνα με τους ισχύοντες κανονισμούς - πρότυπα.

18 3. Μετά την ολοκλήρωση του έργου ο ανάδοχος θα καταθέσει επίσης εγγυητική καλής λειτουργίας αξίας 5% του ποσού της σύμβασης μη συμπεριλαμβανομένου του Φ.Π.Α. με διάρκεια 1 έτος. ΠΡΟΫΠΟΘΕΣΕΙΣ ΕΠΙΛΟΓΗΣ ΠΡΟΜΗΘΕΥΤΗ Η/Μ ΕΞΟΠΛΙΣΜΟΥ ΣΙΝΤΡΙΒΑΝΙΟΥ Ο προμηθευτής του Η/Μ εξοπλισμού του Σιντριβανιού υποχρεούται ρητά να καταθέσει στην Υπηρεσία: 1. Πιστοποιητικά CE και ISO του εργοστασίου κατασκευής της κύριας αντλίας και της αντλίας καθαρισμού. 2. Υπεύθυνη Δήλωση του Ν. 1599/1986 ότι θα καλύψει την κατασκευή με τεχνική υποστήριξη, σύμφωνα με το συμβόλαιο συντήρησης που θα υπογραφεί. 3. Κατάθεση τεχνικών εντύπων (prospectus) του εργοστασίου κατασκευής των αντλιών, προβολέων, LED, Ηλ. Πίνακα, Ηλεκτρολογικού Υλικού παρουσιάζοντας λεπτομερώς τα πλήρη τεχνικά στοιχεία τους. 4. Υπεύθυνη Δήλωση ότι θα παρέχει τουλάχιστον 2ετή Εγγύηση Καλής λειτουργίας (υλικά και εργασία) του εξοπλισμού από την ημερομηνία εγκατάστασης με προϋπόθεση ότι θα τηρούνται οι οδηγίες συντήρησης που θα δοθούν από τον προμηθευτή. 5. Υπεύθυνη Δήλωση ότι εγγυείται για την ύπαρξη ανταλλακτικών για όλη την κατασκευή για τουλάχιστον 10 έτη. 6. Υπεύθυνη Δήλωση ότι ο προσφερόμενος Η/Μ εξοπλισμός του Σιντριβανιού πληροί τα τεχνικά στοιχεία-προδιαγραφές της μελέτης. 7. Υπεύθυνη δήλωση ότι η εγκατάσταση του Η/Μ εξοπλισμού του σιντριβανιού θα γίνει από αδειούχο Ηλεκτρολόγο με άδεια κίνησης και φωτισμού και ότι θα προσκομίσει φωτοτυπία της εν ισχύ αδείας αυτού μετά την ολοκλήρωση της εγκατάστασης. Η εν λόγω άδεια είναι απαραίτητη για την παραλαβή του συστήματος. 8. Υπεύθυνη Δήλωση για την ακρίβεια των επισυναπτόμενων στο φάκελο των στοιχείων που αφορούν την ποιότητα των υλικών και τη γνησιότητα των πιστοποιητικών που συνοδεύουν τα υλικά στο έργο. 9. Δικαίωμα συμμετοχής στο διαγωνισμό έχουν φυσικά πρόσωπα και εταιρείες με εμπειρία στην εγκατάσταση-επέκταση-συντήρηση ανάλογων συστημάτων η οποία θα αποδεικνύεται με κατάθεση υπεύθυνης δήλωσης που θα περιέχει κατάλογο των εγκαταστάσεων ή επεκτάσεων που έχουν πραγματοποιήσει τα τελευταία 5 χρόνια και τα οποία συντηρούν, συμπεριλαμβανομένου του τηλεφωνικού αριθμού κάθε εγκατάστασης. Θα πρέπει να έχουν πραγματοποιήσει τουλάχιστον 10 (δέκα) εγκαταστάσεις ή επεκτάσεις τα τελευταία 5 χρόνια τις οποίες συντηρούν μέχρι και σήμερα. 10. Δικαίωμα συμμετοχής στο διαγωνισμό έχουν επίσης φυσικά πρόσωπα και εταιρείες οι οποίες θα συμπράξουν με προμηθευτή (φυσικό πρόσωπο ή εταιρεία) που διαθέτει την εμπειρία της προηγούμενης

19 παραγράφου. Η σύμπραξη θα επιβεβαιώνεται με Υπεύθυνη Δήλωση του Ν. 1599/1986 του διαγωνιζόμενου (και αντίστοιχη αποδοχής του προμηθευτή, επικυρωμένη). Επίσης, μετά την ολοκλήρωση του έργου ο ανάδοχος θα προσκομίσει επικυρωμένη Υπεύθυνη Δήλωση του Ν. 1599/1986 του προμηθευτή, στην οποία θα αναγράφεται ο τίτλος του έργου και θα βεβαιώνεται η από κοινού (αναδόχου - προμηθευτή) κατασκευή του έργου. Η υπογραφή από μέρους του προμηθευτή (και στις δύο υπεύθυνες δηλώσεις) θα είναι από πρόσωπο που εκπροσωπεί την εταιρεία και τη δεσμεύει με την υπογραφή του βάσει καταστατικού, το οποίο επίσης θα προσκομιστεί στο διαγωνισμό. Σημειώνουμε ότι κάθε διαγωνιζόμενος μπορεί να συμμετέχει είτε και στα δύο συστήματα είτε σε ένα από αυτά.
