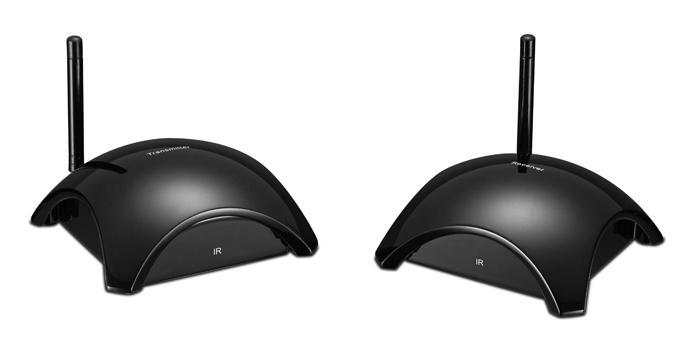

1 ΥΠΕΡΥΘΡΟΣ ΨΗΦΙΑΚΟΣ ΑΝΑΜΕΤΑΔΟΤΗΣ ΤΗΛΕΧΕΙΡΙΣΜΟΥ MODEL : ΟΔΗΓΙΕΣ ΧΡΗΣΕΩΣ ΤΟΠΟΘΕΤΗΣΗ ΤΩΝ ΜΟΝΑΔΩΝ Πλευρά Αναμεταδότη Πλευρά Δέκτη DC Μονάδα Αναμεταδότης και δέκτης πρόσθια πλευρά Υπέρυθρου Τηλεχειρισμού DC Μονάδα IR Υπέρυθρων Αξεσουάρ Remote Control Indicators & IR Transmitter/Receiver DC 12 V AC 120V ή 230V Αντάπτορας x2 Υπέρυθρος Αναμεταδότης X 3 1,1.5,2m σε μήκος

2 ΠΡΟΣΟΧΗ: Αυτός ο εξοπλισμός έχει ελεχθεί και βρίσκεται σε συμμόρφωση με της οδηγίες των : Ευρωπαϊκών CE, Αμερικάνικων FCC, Καναδικών DOC. Αυτοί οι κανονισμοί έχουν σχεδιαστεί έτσι ώστε να παρέχουν την απαιτούμενη προστασία έναντι επιβλαβών παρεμβολών σε οικιακές εγκαταστάσεις. Αυτή η συσκευή παράγει, χρησιμοποιεί και εκπέμπει ενέργεια ραδιοφωνικών συχνοτήτων. Αν δεν χρησιμοποιηθεί σύμφωνα με τις οδηγίες χρήσεως δύναται να δημιουργήσει επιβλαβείς παρεμβολές στις ραδιοεπικοινωνίες. Παρόλα ταύτα δεν υπάρχει κάποια εγγύηση ότι κάποιου είδους παρεμβολή δεν θα δημιουργηθεί κάτω από ειδικές συνθήκες. Εάν η συσκευή παράγει κάποιες παρεμβολές στο ραδιόφωνο ή την τηλεόρασή σας, πράγμα που εύκολα μπορείτε να διαπιστώσετε ανοιγοκλείνοντας την συσκευή, τότε δοκιμάστε να διορθώσετε το πρόβλημα των παρεμβολών με κάποιους από τους παρακάτω τρόπους. Αλλάξτε τον προσανατολισμό ή τη θέση της κεραίας λήψης. Αυξήστε την απόσταση μεταξύ των συσκευών που επηρεάζονται από τον δέκτη Συνδέστε την συσκευή που έχει επηρεαστεί σε μια πρίζα διαφορετική από εκείνη του δέκτη Συμβουλευθείτε το κατάστημα από όπου αγοράσατε το υλικό ή έναν εξειδικευμένο τεχνικό. ΣΗΜΑΝΤΙΚΕΣ ΠΡΟΦΥΛΑΞΕΙΣ ΠΡΟΣΤΑΣΙΑΣ Για να αποφύγετε τον κίνδυνο ηλεκτρικού σοκ μην ρίπτετε υγρά στις συσκευές Για να αποφύγετε τον κίνδυνο του ηλεκτρικού σοκ μην ανοίγετε τις μονάδες των συσκευών. Οι μονάδες δεν θα βρίσκονται υπό εγγύηση σε περίπτωση που συμβεί το πρώτο ή το δεύτερο. Χρησιμοποιείστε μόνο το τροφοδοτικό που περιλαμβάνεται στην συσκευασία του Μην επιβαρύνετε τις πρίζες χρησιμοποιώντας πολλά πολύπριζα Μην προσπαθήσετε να τοποθετήσετε το προϊόν μόνοι σας εάν δεν έχετε καταλάβει τις οδηγίες. Σε καμία περίπτωση μην προσπαθήσετε να το επισκευάσετε μόνοι σας. Αντίθετα επικοινωνήστε με εξουσιοδοτημένο ειδικευμένο τεχνικό ή το κατάστημα από όπου το αγοράσατε. Περιγραφή Προϊόντος Ο υπέρυθρος ψηφιακός αναμεταδότης τηλεχειρισμού σας επιτρέπει Wireless Infrared Remote Control Extender enables you να διευρύνετε το φάσμα των υπαρχουσών τηλεχειριστηρίων σας, ώστε να μπορεί να λειτουργήσει βίντεο, στερεοφωνικό, Cable Converter, Δορυφορικός δέκτης, κ.λπ., σχεδόν οπουδήποτε στο σπίτι. Εφαρμογές Μπορείτε να λειτουργήσετε υπέρυθρο τηλεχειρισμό στα παρακάτω: Δορυφορικοί δέκτες Τηλεοράσεις VCR's (Βίντεο) CDs (Compact Disc) DVD's (Digital Video Disc) LDP's (Laser Disc Players)

Ηχοσύστημα με τηλεχειρισμό : Μονάδ α Καλωδιωμένα μεγάφωνα IR Σήμα RF Σήμα Stereo Τοίχος

3 Cable Converter Boxes Audio / Hi-Fi Stereo συστήματα Ασύρματα δίκτυα Σε κάθε συσκευή με υπέρυθρη λειτουργία Σχεδιάγραμμα Εφαρμογής 1. Ηχοσύστημα με τηλεχειρισμό : Μονάδ α Καλωδιωμένα μεγάφωνα IR Σήμα RF Σήμα Stereo Τοίχος Αναμεταδότης Υπέρυθρος IR Τηλεχειρισμός 2. DSS / Δορυφορικός δέκτης με τηλεχειρισμό: 2η TV DSS / Δορυφορικός Τοίχος Υπέρυθρος IR Τηλεχειρισμός Αναμεταδότης

4 Εγκατάσταση και λειτουργία Εικόνα 1 Εικόνα 2 Με μονάδα επέκτασης Τροφοδοτικό ρεύματος Χρησιμοποιώντας υπέρυθρες Επιβεβαιωθείτε ότι η μονάδα υπέρυθρων βρίσκεται στην κατάλληλη θέση λήψης (μεταξύ 0.5M και γωνίες +/- 15 ). Οριζόντια Θέση Εικόνα 3 Εικόνα 4 Άνευ μονάδας επέκτασης Πλάι M 6 M Γωνία όχι μεγαλύερη από +/- 15 Όχι λιγότερο από 0.3M και όχι περισσότερο από 6M Γωνία όχι μεγαλύτερη από +/- 15 Αναμεταδοτης Εικόνα 5 Εικόνα 6 Γωνία όχι περισσότερο από +/- 15 Τροφοδοσία ρεύματος Τηλεχειριστήριο Οριζόντια Θέση

5 Εικόνα 7 Απόσταση όχι μικρότερη από 0.3M και όχι μεγαλύτερη από 5M Γωνία όχι μεγαλύτερη από +/- 15 Συντήρηση και καθαρισμός Κρατήστε το πάντα στεγνό. Εάν βραχεί σκουπίστε καθευθείαν αφού απομακρύνετε από το ρεύμα. Αποθηκεύσατε και χρησιμοποιήστε το σε φυσιολογικές θερμοκρασίες περιβάλλοντος. Ακραίες θερμοκρασίες μπορεί να περιορίσουν το χρόνο ζωής μιας ηλεκτρονικής συσκευής Χειριστείτε το προσεκτικά. Ρίχνοντας το μπορεί να βλάψετε τα εσωτερικά κυκλώματα και να προκαλέσετε βλάβες Κρατήστε το μακρυά από βρωμιά και σκόνη που μπορεί να φθείρουν τα μέρη του Καθαρίστε το μόνο με ένα νοτισμένο πανί. Μην χρησιμοποιείτε δραστικές χημικές ουσίες, διαλυτικά καθαρισμού ή ισχυρά απορρυπαντικά. Χαρακτηριστικά: Λειτουργία τάσης.120 VAC, 60Hz/230V 50Hz DC 12V, 250mA Κατανάλωση ρεύματος (ζεύγος) Watts Max Συχνότητα μετάδοσης mhz+/-1mhz Power Gain...10dBm Εύρος λειτουργίας about 100M (σε ευθεία και με ορατότητα άνευ εμποδίων) Εισαγωγέας Astrasat Τηλεφωνικό Κέντρο &
