1 ΑΝΑΡΤΗΤΕΑ ΣΤΟ ΔΙΑΔΙΚΤΥΟ ΠΡΟΣ: ΚΟΙΝ: Πίνακας Αποδεκτών ΑΝΩΤΑΤΗ ΣΤΡΑΤΙΩΤΙΚΗ ΔΙΟΙΚΗΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΣΤΡΑΤΟΥ «ΘΗΣΕΑΣ» ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ/3α Τηλ Φ /96/ Σ.1659 Αθήνα, 29 Ιουν 16 ΘΕΜΑ: Συμβάσεις - Διαγωνισμοί για Προμήθεια Υλικών ΔΙΑΚΗΡΥΞΗ ΥΠ ΑΡΙΘΜ. 58/16 Ηλεκτρονικός Ανοικτός Δημόσιος Μειοδοτικός Διαγωνισμός για την προμήθεια σετ στολών ασκήσεων παραλλαγής για την κάλυψη αναγκών νεοσύλλεκτων οπλιτών. ΣΥΝΟΠΤΙΚΑ ΣΤΟΙΧΕΙΑ ΑΝΑΘΕΤΟΥΣΑ ΑΡΧΗ ΥΠΗΡΕΣΙΑ ΠΟΥ ΔΙΕΝΕΡΓΕΙ ΤΟ ΔΙΑΓΩΝΙΣΜΟ ΕΙΔΟΣ ΔΙΑΓΩΝΙΣΜΟΥ ΚΡΙΤΗΡΙΟ ΚΑΤΑΚΥΡΩΣΗΣ ΔΙΑΔΙΚΤΥΑΚΗ ΠΥΛΗ ΔΙΕΝΕΡΓΕΙΑΣ ΔΙΑΓΩΝΙΣΜΟΥ ΗΜΕΡΟΜΗΝΙΑ ΚΑΙ ΩΡΑ ΕΝΑΡΞΗΣ ΥΠΟΒΟΛΗΣ ΠΡΟΣΦΟΡΩΝ ΚΑΤΑΛΗΚΤΙΚΗ ΗΜΕΡΟΜΗΝΙΑ ΚΑΙ ΩΡΑ ΥΠΟΒΟΛΗΣ ΠΡΟΣΦΟΡΩΝ ΗΜΕΡΟΜΗΝΙΑ ΑΠΟΣΦΡΑΓΙΣΗΣ ΠΡΟΣΦΟΡΩΝ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ (προϋπολογισθείσα αξία) Γενικό Επιτελείο Στρατού/ΔΥΠΟΣΤΗ ΑΣΔΥΣ/ΔΠΜ/3α Ηλεκτρονικός Ανοικτός Δημόσιος Μειοδοτικός Διαγωνισμός Η χαμηλότερη τιμή του Ε.Σ.Η.ΔΗ.Σ 30 Αυγ 16 και ώρα 08:00 05 Σεπ 16 και ώρα 14:00 Τέσσερις (4) εργάσιμες ημέρες μετά την καταληκτική ημερομηνία υποβολής προσφορών, ήτοι την 12 Σεπ 16. Τρία εκατομμύρια πεντακόσιες χιλιάδες ευρώ ( ,00 ) με ΦΠΑ (24%). Δύο εκατομμύρια οκτακόσιες είκοσι δύο χιλιάδες πεντακόσια ογδόντα ευρώ και.//.

2 -2- εξήντα πέντε λεπτά ( ,65 ) άνευ ΦΠΑ (24%). Θα διατεθεί από πιστώσεις του Π/Υ έτους 2017 ΧΡΗΜΑΤΟΔΟΤΗΣΗ (ΚΑΕ 1421),αρμοδιότητας ΓΕΣ/ΔΥΠΟΣΤΗ. ΚΩΔΙΚΟΣ CPV ΑΠΑΙΤΗΣΕΙΣ ΥΠΗΡΕΣΙΑΣ (ΛΕΙΤΟΥΡΓΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ) ΗΜΕΡΟΜΗΝΙΑ ΑΠΟΣΤΟΛΗΣ ΓΙΑ ΔΗΜΟΣΙΕΥΣΗ ΣΤΟΝ ΕΛΛΗΝΙΚΟ ΤΥΠΟ ΗΜΕΡΟΜΗΝΙΑ ΑΝΑΡΤΗΣΗΣ ΣΤΗ ΔΙΑΔΙΚΤΥΑΚΗ ΠΥΛΗ ΤΟΥ ΕΣΗΔΗΣ ΗΜΕΡΟΜΗΝΙΑ ΑΠΟΣΤΟΛΗΣ ΓΙΑ ΔΗΜΟΣΙΕΥΣΗ ΣΤΟΝ ΕΥΡΩΠΑΪΚΟ ΤΥΠΟ Όπως αυτές ορίζονται αναλυτικά στα παραρτήματα της παρούσας..//. 01 Ιουλ Ιουλ Ιουν 16 ΣΧΕΤ: α. Ν.Δ. 721/70 (ΦΕΚ Α 251) «Περί Οικονομικής Μερίμνης και Λογιστικού των Ενόπλων Δυνάμεων» όπως Τροποποιήθηκε με τις Διατάξεις του Ν. 3257/04 β. Ν. 2198/94 (ΦΕΚ Α 43/ ), Άρθρο 24 (Παρακράτηση Φόρου στο Εισόδημα από Εμπορικές Επιχειρήσεις) γ. Ν. 2362/95 (ΦΕΚ Α 247/ ) «Περί Δημοσίου Λογιστικού, Ελέγχου των Δαπανών του Κράτους και Άλλες Διατάξεις» όπως Τροποποιήθηκε με το Ν.3871/10 και όπως αντικαταστάθηκε από τον Ν.4270/14. δ. Ν. 2286/95 (ΦΕΚ Α 19/1-2-95) «Προμήθειες του Δημόσιου Τομέα και Ρυθμίσεις Συναφών Θεμάτων» όπως ισχύει σήμερα. ε. Π.Δ. 82/96 (Φ.Ε.Κ. 66/Α/96) «Περί ονομαστικοποίησης των μετοχών Α.Ε. που μετέχουν στις διαδικασίες ανάληψης έργων ή προμηθειών του Δημοσίου ή των νομικών προσώπων του ευρύτερου δημόσιου τομέα», όπως αυτές τροποποιήθηκαν και ισχύουν με τις διατάξεις του άρθρου 8 του Ν. 3310/2005 (ΦΕΚ 30/Α/05) και το υ άρθρου 8 του Ν.3414/2005 (ΦΕΚ 279/Α/2005). στ. ΠΔ 60/2007 (ΦΕΚ Α 64/ ) Προσαρμογή της Ελληνικής Νομοθεσίας στις Διατάξεις της Οδηγίας 2004/18/ΕΚ «Περί Συντονισμού των Διαδικασιών Σύναψης Δημοσίων Συμβάσεων Έργου Προμηθειών και Υπηρεσιών», όπως τροποποιήθηκε με την Οδηγία 2005/51/ΕΚ της Επιτροπής και την Οδηγία 2005/75/ΕΚ

3 -3- του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 16ης Νοεμβρίου ζ. ΠΔ 118/07(ΦΕΚ Α 150/ ) «Κανονισμός Προμηθειών Δημοσίου (ΚΠΔ)», όπως Συμπληρώθηκε με το Ν.4038/12 η. Ν-Δ-Α 1/2008/ΓΔΟΣΥ/ΔΟΙ «Περί Μεταβίβασης Οικονομικής Εξουσίας σε Κεντρικά και Περιφερειακά Όργανα της Διοίκησης των Ενόπλων Δυνάμεων και σε Προϊσταμένους των Υπηρεσιών που Εξαρτώνται από αυτές» θ. Το Ν. 3861/10 (Φ.Ε.Κ. 112/Α/10) «Ενίσχυση της Διαφάνειας με την Υποχρεωτική Ανάρτηση Νόμων και Πράξεων των Κυβερνητικών, Διοικητικών και Αυτοδιοίκητων Οργάνων στο Διαδίκτυο (Πρόγραμμα Διαύγεια) και Άλλες Διατάξεις». ι. Ν.3886/2010 «Δικαστική Προστασία κατά τη Σύναψη Δημοσίων Συμβάσεων Εναρμόνιση της Ελληνικής Νομοθεσίας με την Οδηγία 89/665/ΕΟΚ του Συμβουλίου της 21ης Ιουνίου 1989 (L 395) και την Οδηγία 92/13/ΕΟΚ του Συμβουλίου της 25ης Φεβρουαρίου 1992 (L 76), όπως Τροποποιήθηκαν με την Οδηγία 2007/66/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 11ης Δεκεμβρίου 2007 (L 335)» ια. Φ.830/67/858522/Σ.6092/20 Ιουλ 12/ΓΕΣ/ΔΟΙ/3α ιβ. Το Ν.4155/2013 (ΦΕΚ 120/Α ) «Εθνικό Σύστημα Ηλεκτρονικών Δημοσίων Συμβάσεων και Άλλες Διατάξεις». ιγ. Την υπ Aριθμ. Π1/2390/ (ΦΕΚ Β 2677/ ) «Τεχνικές Λεπτομέρειες και Διαδικασίες Λειτουργίας του Εθνικού Συστήματος Ηλεκτρονικών Δημοσίων Συμβάσεων (ΕΣΗΔΗΣ)» ιδ. Ν.4270/14 (ΦΕΚ 143/Α/ ) «Αρχές δημοσιονομικής διαχείρισης και εποπτείας (ενσωμάτωση της Οδηγίας 2011/85/ΕΕ) - δημόσιο λογιστικό και άλλες διατάξεις», όπως τροποποιήθηκε με το Ν.4337/15 (ΦΕΚ 141/Α/10) «Μέτρα για την Εφαρμογή της Συμφωνίας Δημοσιονομικών και Διαρθρωτικών Μεταρρυθμίσεων» ιε. Το Ν. 4250/14 (ΦΕΚ 76) «Διοικητικές Απλουστεύσεις Καταργήσεις, Συγχωνεύσεις Νομικών Προσώπων και Υπηρεσιών του Δημόσιου Τομέα - Τροποποίηση Διατάξεων του π.δ. 318/1992 και Λοιπές Ρυθμίσεις». ιστ. Το Ν. 4281/14 (ΦΕΚ 160 Α) «Μέτρα Στήριξης και Ανάπ τυξης της Ελληνικής Οικονομίας, Οργανωτικά Θέματα Υπουργείου Οικονομικών και Άλλες Διατάξεις». ιζ. Αρ. Πρωτ.56899/26 Μαϊ 15/ΥΠΟΥΝΤ/ΓΓΕ ιη. Αρ. Πρωτ. 2/373348/08 Ιουν 16/ΥΠΟΙΚ/ΓΓΔΠ/ΓΛΚ κ. Φ /86/445134/Σ.2067/27 Ιουν 16/ΓΕΣ/ΔΥΠΟΣΤΗ/2/1 1. Έχοντας υπόψη:.//.

4 -4- α. Τις διατάξεις των (α) έως ( ι) και των ( ιβ) έως ( ιστ) σχετικών, που αφορούν στο ισχύον νομικό πλαίσιο των προμηθειών στο Δημόσιο. β. Το (ια) σχετικό, που αφορά στην κάλυψη των εξόδων δαπανών δημοσίευσης ανακοινώσεων διαγωνισμών. γ. Την (ιζ) σχετική απόφαση του ΥΠΟΥΝΤ/ΓΓΕ, σύμφωνα με την οποία καταργείται το Ενιαίο Πρόγραμμα Προμηθειών από το έτος 2015 και η υλοποίηση της εν λόγω προμήθειας θα γίνει με μέριμνα του ΓΕΣ. δ. Το (ιη) σχετικό, με το οποίο έχει εγκριθεί προανάληψη υποχρέωσης σε βάρος πιστώσεων του οικονομικού έτους 2017, για την απαιτούμενη πίστωση ύψους τριών εκατομμυρίων πεντακοσίων χιλιάδων ευρώ ( ,00 ), η οποία έχει προβλεφθεί στον ΚΑΕ 1421 του Π/Υ έτους ε. Το ( κ) σχετικό, με το οποίο αποφασίσθηκε η διενέργεια διαγωνισμού για την προμήθεια σετ στολών ασκήσεων παραλλαγής για την κάλυψη αναγκών νεοσύλλεκτων οπλιτών. δ ι α κ η ρ ύ σ σ ο υ μ ε ηλεκτρονικό ανοικτό δημόσιο μειοδοτικό διαγωνισμό, σύμφωνα με τα καθοριζόμενα στους γενικούς και ειδικούς όρους της παρούσας και με βάση την τεχνική προδιαγραφή ΠΓΕΣ-ΣΑΕ-841Ζ/01-10/ΓΕΣ/ΔΥΠ/2 ο + 1 η έως 3 η Τροποποίηση, με κριτήριο κατακύρωσης τη χαμηλότερη τιμή, για την προμήθεια σετ στολών ασκήσεων παραλλαγής (CPV: ), που αναφέρεται αναλυτικά στο Παράρτημα «Γ» της παρούσας, συνολικού προϋπολογισμού τριών εκατομμυρίων πεντακοσίων χιλιάδων ευρώ ( ,00 ) συμπεριλαμβανομένου Φ.Π.Α. 24%. 2. Η παρούσα προμήθεια διέπεται από τις διατάξεις της οδηγίας του ΠΔ 60/07 «Προσαρμογή της Ελληνικής Νομοθεσίας στις διατάξεις της Οδηγίας 2004/18/ΕΚ», καθόσον η προμήθεια αφορά προϊόντα στα οποία η συνολική προϋπολογισθείσα δαπάνη, χωρίς Φ.Π.Α., είναι μεγαλύτερη του ποσού των διακοσίων επτά χιλιάδων ευρώ ( ,00 ). 3. Ο διαγωνισμός θα πραγματοποιηθεί με χρήση της πλατφόρμας του Εθνικού Συστήματος Ηλεκτρονικών Δημοσίων Συμβάσεων (ΕΣΗΔΗΣ), μέσω της διαδικτυακής πύλης του συστήματος (διαδικτυακός τόπος υποβολής προσφοράς), ύστερα από κανονική προθεσμία πενήντα δύο (52) ημερών, από την ημερομηνία δημοσίευσης της προκήρυξης (της περίληψης της διακήρυξης) στο Τεύχος Διακηρύξεων Δημοσίων Συμβάσεων της Εφημερίδας της.//.

5 -5- Κυβερνήσεως και στον Ελληνικό Τύπο, σύμφωνα με τα οριζόμενα στο άρθρο 10 της ΥΑ Π1/2390/ Η πληρωμή των δαπανών δημοσίευσης (εξαιρουμένων των περιπτώσεων άκαρπων διαγωνισμών), σύμφωνα με το ( ι) σχετικό, θα γίνεται απευθείας από τους αναδόχους στον εκδότη της εφημερίδας. 5. Το πλήρες σώμα της διακήρυξης του διαγωνισμού, θα αναρτηθεί σε ηλεκτρονική μορφή (.pdf), στη διαδικτυακή πύλη του ΕΣΗΔΗΣ. 6. Ημερομηνία ανάρτησης της διακήρυξης στη διαδικτυακή πύλη του ΕΣΗΔΗΣ, ορίζεται 01 Ιουλ 16. Ημερομηνία έναρξης υποβολής προσφορών στο σύστημα, ορίζεται η 30 Αυγ 16 ημέρα Τρίτη. Ως καταληκτική ημερομηνία υποβολής των προσφορών στη Διαδικτυακή πύλη του συστήματος ΕΣΗΔΗΣ, ορίζεται η 05 Σεπ 16 ημέρα Δευτέρα. Μετά την παρέλευση της καταληκτικής ημερομηνίας και ώρας, δεν υπάρχει η δυνατότητα υποβολής προσφοράς στο Σύστημα. Ο χρόνος υποβολής της προσφοράς και οποιαδήποτε ηλεκτρονική επικοινωνία μέσω του συστήματος, βεβαιώνεται αυτόματα από το σύστημα με υπηρεσίες χρονο-σήμανσης, σύμφωνα με τα οριζόμενα στην παραγρ. 3 του άρθρου 6 του Ν. 4155/13 και το άρθρο 6 της ΥΑ Π1/2390/ «Τεχνικές λεπτομέρειες και διαδικασίες λειτουργίας του Εθνικού Συστήματος Ηλεκτρονικών Δημοσίων Συμβάσεων (Ε.Σ.Η.ΔΗ.Σ.)». 7. Για την συγκεκριμένη προμήθεια να μην κατατεθούν δείγματα προς αξιολόγηση από τους υποψήφιους προμηθευτές και οι προβλεπόμενοι μακροσκοπικοί φυσικοχημικοί έλεγχοι της τεχνικής προδιαγραφής ΠΓΕΣ-ΣΑΕ- 841Ζ/01-10/ΓΕΣ/ΔΥΠ/2ο + 1η έως 3η Τροποποίηση, να πραγματοποιηθούν κατά το στάδιο ελέγχου και παραλαβής των υπόψη υλικών. 8. Σύμφωνα με τη σχετική εντολή διενέργειας του ΓΕΣ/ΔΥΠΟΣΤΗ η προμήθεια είναι διαιρετή κατά ποσότητα μέχρι του 1/3 της συνολικής. 9. Η αποσφράγιση των προσφορών θα γίνει ηλεκτρονικά, τέσσερεις (4) εργάσιμες ημέρες μετά την καταληκτική ημερομηνία υποβολής των προσφορών, ήτοι την 12 Σεπ 16 ημέρα Δευτέρα, από το αρμόδιο, πιστοποιημένο στο σύστημα, συλλογικό όργανο (Επιτροπή διενέργειας και αξιολόγησης των αποτελεσμάτων του Διαγωνισμού [εφεξής: «Επιτροπή του Διαγωνισμού»]), όπως αναλυτικά περιγράφεται στο άρθρο 8 του Παραρτήματος «Α» του παρόντος, εφαρμοζόμενων κατά τα λοιπά των κείμενων διατάξεων για την ανάθεση δημοσίων συμβάσεων και διαδικασιών..//.

6 Εφόσον ζητηθούν από τους ενδιαφερόμενους προμηθευτές, συμπληρω ματικές πληροφορίες σχετικά με τα έγγραφα του διαγωνισμού, ισχύουν τα καθοριζόμενα στο άρθρο 10 του Π.Δ. 118/ Τα ανωτέρω αιτήματα υποβάλλονται ηλεκτρονικά, μέσω της εφαρμογής που παρέχεται από το διαδικτυακό τόπο του διαγωνισμού, στη διαδικτυακή πύλη του Ε.Σ.Η.ΔΗ.Σ. και φέρουν ψηφιακή υπογραφή. Αιτήματα παροχής πληροφοριών, υποβάλλονται μόνο από εγγεγραμμένους στο σύστημα οικονομικούς φορείς, δηλαδή διαθέτουν σχετικά διαπιστευτήρια που τους έχουν χορηγηθεί (όνομα χρήστη και κωδικό πρόσβασης). Τα υπόψη αιτήματα/ερωτήματα υποβάλλονται αποκλειστικά στην ελληνική γλώσσα, εντός των προθεσμιών που καθορίζονται παραπάνω και θα απευθύνονται στην Υπηρεσία που διενεργεί το Διαγωνισμό ή στην Αναθέτουσα Αρχή. Η Αναθέτουσα Αρχή δεν θα απαντήσει σε ερωτήματα που θα έχουν υποβληθεί με τρόπο άλλο από τον ως άνω προδιαγεγραμμένο. Κανένας υποψήφιος δεν μπορεί, σε οποιαδήποτε περίπτωση να επικαλεσθεί προφορικές απαντήσεις εκ μέρους της Υπηρεσίας, σχετικά με τους όρους της παρούσας διακήρυξης. 12. Παρακαλούμε όπως, μας γίνουν γνωστά εγγράφως, ονοματεπώνυμα μελών επιτροπών (τακτικά) αναλόγου ειδικότητας γνώσεων με τα υπό προμήθεια υλικά, όπως παρακάτω: α. 1 Μ. Αξκού ή ΜΥ (κατηγορίας ΠΕ ή ΔΕ), για την επιτροπή ενστάσεων από την ΑΣΔΥΣ/ΔΥΠ. β. 1 Αξκού, ή ΔΕΑ ή Μόνιμου Υπξκού ή ΜΥ, για την επιτροπή εμπειρογνωμόνων από το 2ο ΤΥΛ. 13. Το ΚΕΥ/ΔΥ, που επίσης κοινοποιείται το παρόν, παρακαλείται για την αποστολή στην επιτροπή παραλαβής και αποσφράγισης προσφορών (ΑΣΔΥΣ/ ΔΠΜ/7ο ΤΜ, Π. Ράλλη 1 Ρούφ) των τιμών αρχείου των υπό προμήθεια υλικών, το συντομότερο δυνατό. 14. Κατά τα λοιπά ο διαγωνισμός θα γίνει σύμφωνα με τα Παραρτήματα «Α» έως και «Ζ» της παρούσας διακήρυξης, τα οποία αποτελούν αναπόσπαστο μέρος αυτής. Ακριβές Αντίγραφο Ταξχος Ελευθέριος Δελαλής Δ ι ε υ θ υ ν τ ή ς Λγός (ΥΠ) Κων/να Μπαρμπαρέσου ΔΠΜ/3α.//.

7 -7- ΠΑΡΑΡΤΗΜΑΤΑ «Α» Γενικοί Όροι Ανοικτού Διαγωνισμού «Β» Ειδικοί Όροι Ανοικτού Διαγωνισμού «Γ» Πίνακας υπό Προμήθεια Υλικών «Δ» Πίνακας Μεγεθών των υπό Προμήθεια Υλικών «Ε» Τεχνική Προδιαγραφή ΠΓΕΣ-ΣΑΕ-841Ζ/01-10/ΓΕΣ/ΔΥΠ/2 ο + 1 η έως 3 η Τρ. «ΣΤ» Σχέδιο Σύμβασης «Ζ» Ενδεικτικός Πίνακας Δικαιολογητικών Συμμετοχής - Τεχνικής Προσφοράς - Οικονομικής Προσφοράς ΠΙΝΑΚΑΣ ΑΠΟΔΕΚΤΩΝ Αποδέκτες για Ενέργεια ΑΣΔΥΣ/ΔΠΜ/7 Ο ΤΜ (Επιτροπή Παραλαβής & Αποσφράγισης Προσφορών) Αποδέκτες για Πληροφορία ΓΕΣ/ΔΥΔΜ - ΔΥΠΟΣΤΗ/2/1 - ΔΥΠ - ΔΟΙ - ΓΣΝΣ ΑΣΔΥΣ/ΔΥΠ - ΔΠΜ/3α - ΔΕΠΥ 651 ΑΒΥΠ/4 ο ΕΓ ΚΕΥ/ΔΥ 2 ο ΤΥΛ ΦΥ.//.

8

9 ΑΝΑΡΤΗΤΕΑ ΣΤΟ ΔΙΑΔΙΚΤΥΟ ΠΑΡΑΡΤΗΜΑ «Α» ΣΤΗ ΔΓΗ Φ /96/219980/Σ.1659 ΑΝΩΤΑΤΗ ΣΤΡΑΤΙΩΤΙΚΗ ΔΙΟΙΚΗΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΣΤΡΑΤΟΥ «ΘΗΣΕΑΣ» ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ/3α 29 Ιουν 16 ΓΕΝΙΚΟΙ ΟΡΟΙ ΑΝΟΙΚΤΟΥ ΔΙΑΓΩΝΙΣΜΟΥ ΔΙΑΚΗΡΥΞΗΣ ΥΠ ΑΡΙΘΜ. 58/16 Άρθρο 1ο Δικαιούμενοι Συμμετοχής 1. Δικαίωμα συμμετοχής στο διαγωνισμό, έχουν: α. Τα φυσικά ή νομικά πρόσωπα (ημεδαπά ή αλλοδαπά). β. Ενώσεις προμηθευτών που υποβάλουν κοινή προσφορά. γ. Συνεταιρισμοί. δ. Ενώσεις προμηθευτών 2. Οι ενώσεις και οι κοινοπραξίες δεν υποχρεούνται να λαμβάνουν ορισμένη νομική μορφή προκειμένου να υποβάλουν προσφορά. Η επιλεγείσα ένωση ή κοινοπραξία, υποχρεούται να πράξει τούτο, εάν κατακυρωθεί σε αυτή η σύμβαση, εφ όσον η λήψη ορισμένης νομικής μορφής είναι αναγκαία για την ικανοποιητική εκτέλεση της σύμβασης. Η ένωση προμηθευτών υποβάλλει κοινή προσφορά, η οποία υπογράφεται υποχρεωτικά, είτε από όλους τους προμηθευτές που αποτελούν την ένωση, είτε από εκπρόσωπό τους εξουσιοδοτημένο με συμβολαιογραφική πράξη. Στην προσφορά απαραιτήτως πρέπει να προσδιορίζεται η έκταση και το είδος της συμμετοχής του κάθε μέλους της ένωσης προμηθευτών. Κατά τα λοιπά ισχύουν τα αναφερόμενα στο άρθρο 7 του ΠΔ 118/ Για την συμμετοχή στο διαγωνισμό, οι ενδιαφερόμενοι οικονομικοί φορείς (Προμηθευτές) απαιτείται να διαθέτουν ψηφιακή υπογραφή, χορηγούμενη από πιστοποιημένη αρχή παροχής ψηφιακής υπογραφής και να εγγραφούν στο ηλεκτρονικό σύστημα (Ε.Σ.Η.ΔΗ.Σ.) - (Διαδικτυακή πύλη ακολουθώντας την κατωτέρω διαδικασία εγγραφής:.//.

10 Α-2 α. Οι οικονομικοί φορείς χρήστες, αιτούνται μέσω της ιστοσελίδας του συστήματος και από τον σύνδεσμο «Εγγραφείτε ως οικονομικός φορέας», την εγγραφή τους σε αυτό (παρέχοντας τις απαραίτητες πληροφορίες και αποδεχόμενοι τους όρους χρήσης του), ταυτοποιούμενοι ως εξής: (1) Όσοι από τους ανωτέρω διαθέτουν ελληνικό Αριθμό Φορολογικού Μητρώου (ΑΦΜ), ταυτοποιούνται με χρήση των διαπιστευτηρίων (όνομα χρήστη και κωδικό πρόσβασης), που αυτοί κατέχουν από το σύστημα TAXISNet της Γενικής Γραμματείας Πληροφοριακών Συστημάτων. Εφόσον γίνει η ταυτοποίηση, εγκρίνεται η εγγραφή του χρήστη από το Τμήμα Προγραμματισμού και Στοιχείων της Διεύθυνσης Πολιτικής Προμηθειών της Γενικής Διεύθυνσης Κρατικών Προμηθειών. (2) Οι οικονομικοί φορείς χρήστες των κρατών μελών της Ευρωπαϊκής Ένωσης, οι οποίοι δεν διαθέτουν ελληνικό Αριθμό Φορολογικού Μητρώου (ΑΦΜ), αιτούνται την εγγραφή τους συμπληρώνοντας τον αριθμό ταυτότητας ΦΠΑ (VAT Ιdentification Number) και ταυτοποιούνται με χρήση των διαπιστευτηρίων που κατέχουν από το αντίστοιχο σύστημα. Εφόσον γίνει η ταυτοποίηση, εγκρίνεται η εγγραφή του χρήστη από το Τμήμα Προγραμματισμού και Στοιχείων της Διεύθυνσης Πολιτικής Προμηθειών της Γενικής Διεύθυνσης Κρατικών Προμηθειών. (3) Οι οικονομικοί φορείς χρήστες τρίτων χωρών αιτούνται την εγγραφή τους και ταυτοποιούνται από τη ΓΓΕ αποστέλλοντας: (α) Είτε υπεύθυνη δήλωση ψηφιακά υπογεγραμμένη με επίσημη μετάφραση στην ελληνική. (β) Είτε ένορκη βεβαίωση ή πιστοποιητικό σε μορφή αρχείου.pdf με επίσημη μετάφραση στην ελληνική, όπως αυτά προσδιορίζονται στο Παράρτημα IX Α για τις δημόσιες συμβάσεις έργων, στο Παράρτημα IX Β για τις δημόσιες συμβάσεις προμηθειών και στο Παράρτημα IX Γ για τις δημόσιες συμβάσεις υπηρεσιών του Π.Δ.60/2007, και σύμφωνα με τους προβλεπόμενους όρους στο κράτος μέλος εγκατάστασης του οικονομικού φορέα, στα οποία να δηλώνεται / αποδεικνύεται η εγγραφή του σε επαγγελματικό ή εμπορικό μητρώο, προσκομιζόμενα εντός τριών (3) εργασίμων ημερών και σε έντυπη μορφή (πρωτότυπο ή ακριβές αντίγραφο) στην αρμόδια υπηρεσία. β. Το αίτημα εγγραφής υποβάλλεται από όλους τους υποψήφιους χρήστες ηλεκτρονικά, μέσω του Συστήματος..//.

11 Α-3 4. Ο υποψήφιος χρήστης, ενημερώνεται από το Σύστημα ή μέσω ηλεκτρονικού ταχυδρομείου, σχετικά με την εξέλιξη του αιτήματος εγγραφής του. Εφόσον το αίτημα εγγραφής εγκριθεί, ο υποψήφιος χρήστης λαμβάνει σύνδεσμο ενεργοποίησης λογαριασμού ως πιστοποιημένος χρήστης και προβαίνει στην ενεργοποίηση του λογαριασμού του. Άρθρο 2ο Κατάρτιση και Υποβολή Προσφορών 1. Οι προσφορές υποβάλλονται από τους οικονομικούς φορείς ηλεκτρονικά, μέσω της διαδικτυακής πύλης του Ε.Σ.Η.ΔΗ.Σ. μέχρι την καταληκτική ημερομηνία και ώρα που ορίζει η παρούσα διακήρυξη, στην Ελληνική γλώσσα, σε ηλεκτρονικό φάκελο, σύμφωνα με τα αναφερόμενα στο Ν. 4155/13 (ΦΕΚ/Α/ ), στο άρθρο 11 της Υ.Α. Π1/2390/2013 (ΦΕΚ/Β/2677/ ) «Τεχνικές λεπτομέρειες και διαδικασίες λειτουργίας του Εθνικού Συστήματος Ηλεκτρονικών Δημοσίων Συμβάσεων (Ε.Σ.Η.ΔΗ.Σ.)» στο Π.Δ. 60/07 και συμπληρωματικά στο Π.Δ. 118/ Περιεχόμενο ηλεκτρονικών προσφορών: α. Ένας (υπο)φάκελος* με την ένδειξη «Δικαιολογητικά Συμμετοχής - Τεχνική προσφορά». β. Ένας (υπο)φάκελος* με την ένδειξη «Οικονομική Προσφορά». *(υπο)φάκελος: Όπου (υπο)φάκελος, νοείται η σχετική κατηγορία επισυναπτόμενων αρχείων, στο σύστημα ηλεκτρονικής διενέργειας του παρόντος διαγωνισμού. 3. Περιεχόμενα (υπο)φακέλου «Δικαιολογητικά συμμετοχής - τεχνική Προσφορά». Στον (υπο)φά κελο με την ένδειξη «Δικαιολογητικά Συμμετοχής-Τεχνική προσφορά», υποβάλλονται επί ποινή απορρίψεως, η εγγύηση συμμετοχής, όλα τα απαιτούμενα κατά στάδιο υποβολής της προσφοράς δικαιολογητικά καθώς και η τεχνική προσφορά, σύμφωνα με τις διατάξεις της κείμενης νομοθεσίας για την ανάθεση δημοσίων συμβάσεων και συγκεκριμένα: α. Τα στοιχεία που ζητούνται στο άρθρο 5 του παρόντος Παραρτήματος (Προσόντα και Δικαιολογητικά Συμμετοχής)..//.

12 Α-4 β. Τα τεχνικά στοιχεία της προσφοράς, που προσδιορίζονται στο άρθρο 6 του παρόντος Παραρτήματος (Καταγωγή των Προσφερόμενων Υλικών) και στα άρθρα 2 και 3 των ειδικών όρων του Παραρτήματος «Β» του παρόντος διαγωνισμού. Διευκρίνιση: Σε ότι αφορά το σύνολο των απαιτούμενων για προσκόμιση εγγράφων και αναφορικά με την επικύρωση των αντιγράφων αυτών, ισχύουν τα διαλαμβανόμενα στο άρθρο 1 του Ν. 4250/2014. Σε ότι αφορά δε την Υπεύθυνη Δήλωση της περίπτωσης 1β του άρθρου 6 του ΠΔ 118/07 ισχύουν ομοίως τα διαλαμβανόμενα στο άρθρο 3, του Ν. 4250/ Στα περιεχόμενα της τεχνικής προσφοράς δεν πρέπει σε καμία περίπτωση να εμφανίζονται οικονομικά στοιχεία. Τυχόν εμφάνιση οικονομικών στοιχείων (συμπεριλαμβανομένων λέξεων όπως «δωρεάν») αποτελεί λόγο απόρριψης της προσφοράς. 5. Η Τεχνική Προσφορά συντάσσεται συμπληρώνοντας την αντίστοιχη ειδική ηλεκτρονική φόρμα του συστήματος. Στη συνέχεια, το σύστημα παράγει σχετικό ηλεκτρονικό αρχείο, σε μορφή.pdf, το οποίο υπογράφεται ψηφιακά και υποβάλλεται από τον προσφέροντα. Τα στοιχεία που περιλαμβάνονται στην ειδική ηλεκτρονική φόρμα του συστήματος και του παραγόμενου ψηφιακά υπογεγραμμένου ηλεκτρονικού αρχείου, πρέπει να ταυτίζονται. Σε αντίθετη περίπτωση, το σύστημα παράγει σχετικό μήνυμα και ο προσφέρων καλείται να παράγει εκ νέου του ηλεκτρονικό αρχείο.pdf. Εφόσον οι απαιτήσεις της διακήρυξης, δεν έχουν αποτυπωθεί στο σύνολο τους στις ειδικές ηλεκτρονικές πλατφόρμες του συστήματος, ο προσφέρων επισυνάπτει στην τεχνική του προσφορά, ψηφιακά υπογεγραμμένα τα σχετικά ηλεκτρονικά αρχεία. 6. Τυχόν ηλεκτρονικά υποβαλλόμενα τεχνικά φυλλάδια ( prospectus), θα πρέπει να είναι ψηφιακά υπογεγραμμένα από τον εκδότη τους. Σε αντίθετη περίπτωση, τα ηλεκτρονικά αρχεία.pdf αυτών, θα πρέπει να συνοδεύονται από υπεύθυνη δήλωση του Ν.1599/86, όπως ισχύει σήμερα, στην οποία θα δηλώνεται ότι, τα αναγραφόμενα σε αυτά στοιχεία, ταυτίζονται με τα στοιχεία του Prospectus του κατασκευαστικού οίκου. 7. Σε περίπτωση που οι προμηθευτές, είναι υποχρεωμένοι να καταθέσουν επαρκή ποσότητα δείγματος, για όσα υλικά αναγράφεται αυτή η υποχρέωση στους ειδικούς όρους συμφωνιών του σχετικού διαγωνισμού, τα δείγματα κατατίθενται εις διπλούν, το καθένα σε ιδιαίτερη συσκευασία, η οποία να αναφέρει εξωτερικά ΔΕΙΓΜΑ ΑΝΤΙΔΕΙΓΜΑ, αντίστοιχα. Η απόδειξη κατάθεσης ή αποστολής δείγματος, εκδίδεται όταν κατατεθεί το σχετικό δείγμα και επισυνάπτεται στον (υπό)φάκελο Δικαιολογητικά Συμμετοχής Τεχνική.//.

13 Α-5 Προσφορά. Για την κατάθεση χειρισμό των δειγμάτων, ισχύουν τα αναφερόμενα στο ΠΔ 118/07, άρθρα 11, 36 και άρθρο 9 των ειδικών όρων του διαγωνισμού (Παράρτημα «Β»). 8. Περιεχόμενα (υπο)φακέλου «Οικονομική Προσφορά». Στον (υπο)φάκελο με την ένδειξη «Οικονομική Προσφορά», περιλαμβάνεται η οικονομική προσφορά του συμμετέχοντος στο διαγωνισμό, η οποία θα πρέπει να έχει συνταχθεί και να περιέχει, επί ποινή απορρίψεως, τα απαιτούμενα από τη διακήρυξη οικονομικά στοιχεία της προσφοράς. Συγκεκριμένα: α. Η προσφερόμενη τιμή πρέπει να προκύπτει με σαφήνεια από την οικονομική προσφορά, η οποία πρέπει να είναι διαμορφωμένη σύμφωνα με όσα ζητούνται από την παρούσα διακήρυξη. β. Οι τιμές πρέπει να περιλαμβάνουν το σύνολο των επιβαρύνσεων (προβλεπόμενοι φόροι, δασμοί, ασφάλιστρα, μεταφορικά έξοδα, και άλλες σχετικές δαπάνες) εκτός του ΦΠΑ, ο οποίος θα αναφέρεται χωριστά. Η συνολική τιμή χωρίς ΦΠΑ θα ληφθεί υπόψη για τη σύγκριση των προσφορών. γ. Σε περιπτώσεις προϊόντων υπηρεσιών που προσφέρονται δωρεάν, θα αναγράφεται στην οικεία θέση της οικονομικής προσφοράς η ένδειξη «ΔΩΡΕΑΝ» ή «0,00». Εάν έχει παραλειφθεί η αναγραφή τιμής, ακόμη και αν δεν υπάρχει η ένδειξη «ΔΩΡΕΑΝ» ή «0,00», θεωρείται ότι τα αντίστοιχα προϊόντα ή υπηρεσίες έχουν προσφερθεί δωρεάν. 9. Η Οικονομική Προσφορά υποβάλλεται ηλεκτρονικά επί ποινή απορρίψεως στον (υπό)φάκελο «Οικονομική Προσφορά». Η Οικονομική Προσφορά συντάσσεται συμπληρώνοντας την αντίστοιχη ειδική ηλεκτρονική φόρμα του συστήματος. Στη συνέχεια, το σύστημα παράγει σχετικό ηλεκτρονικό αρχείο, σε μορφή.pdf, το οποίο υπογράφεται ψηφιακά και υποβάλλεται από τον προσφέροντα. Τα στοιχεία που περιλαμβάνονται στην ειδική ηλεκτρονική φόρμα του συστήματος και του παραγόμενου ψηφιακά υπογεγραμμένου ηλεκτρονικού αρχείου πρέπει να ταυτίζονται. Σε αντίθετη περίπτωση, το σύστημα παράγει σχετικό μήνυμα και ο προσφέρων καλείται να παράγει εκ νέου του ηλεκτρονικό αρχείο.pdf. Εφόσον η οικονομική προσφορά δεν έχει αποτυπωθεί στο σύνολό της στις ειδικές ηλεκτρονικές φόρμες του συστήματος, ο προσφέρων επισυνάπτει ψηφιακά υπογεγραμμένα τα σχετικά ηλεκτρονικά αρχεία. Σε περίπτωση μη υποβολής ή κατά παρέκκλιση των απαιτήσεων της διακήρυξης, υποβολής δικαιολογητικών του υποφακέλου «Οικονομική Προσφορά», η προσφορά απορρίπτεται ως απαράδεκτη..//.

14 Α Δεν αναγνωρίζεται, δεν θεραπεύεται εκ των υστέρων και οδηγεί υποχρεωτικά σε απόρριψη της προσφοράς, η εκ παραδρομής υποβολή δικαιολογητικών της οικονομικής προσφοράς στον (υπο)φά κελο «Δικαιολογητικά Συμμετοχής - Τεχνική Προσφορά». Ομοίως, δεν αναγνωρίζεται, δε θεραπεύεται εκ των υστέρων και οδηγεί σε απόρριψη της προσφοράς (λόγω μη εύρεσης κατά την ηλεκτρονική αποσφράγιση του (υπο)φακέλου «Δικαιολογητικά Συμμετοχής Τεχνική Προσφορά»), η εκ παραδρομής υποβολή δικαιολογητικού συμμετοχής ή δικαιολογητικού της τεχνικής προσφοράς στον υποφάκελο «Οικονομική Προσφορά». 11. Οι υπεύθυνες δηλώσεις, τα στοιχεία και τα δικαιολογητικά συμμετοχής στο διαγωνισμό, υποβάλλονται από τον υποψήφιο ηλεκτρονικά, σε μορφή αρχείου.pdf και κατόπιν προσκομίζονται σε έντυπη μορφή, κατά περίπτωση, εντός τριών (3) εργάσιμων ημερών από την ηλεκτρονική υποβολή, πλην των ΦΕΚ. Αυτά προσκομίζονται στο Πρωτόκολλο της Υπηρεσίας που διενεργεί το διαγωνισμό, επί ποινή απορρίψεως, σε σφραγισμένο φάκελο, διαχωρισμένα σε δύο (2) ΞΕΧΩΡΙΣΤΟΥΣ σφραγισμένους υποφακέλους με εξωτερικές ενδείξεις «Επιμέρους έντυπα δικαιολογητικά συμμετοχής τεχνικής προσφοράς» και «Επιμέρους έντυπα οικονομικής προσφοράς», αντίστοιχα. Επισημαίνεται ότι η κατάθεση της οικονομικής προσφοράς του προμηθευτή και σε έντυπη μορφή είναι προαιρετική. Ειδικότερα, οι απαιτούμενες δηλώσεις ή υπεύθυνες δηλώσεις του παρόντος άρθρου, υπογράφονται ψηφιακά από τους έχοντες υποχρέωση προς τούτο και δεν απαιτείται σχετική θεώρηση. Τα λοιπά δικαιολογητικά και στοιχεία που αφενός υποβάλλονται με την ηλεκτρονική προσφορά αλλά απαιτείται να προσκομισθούν και σε έντυπη μορφή στην Υπηρεσία που διενεργεί το διαγωνισμό, εντός της ανωτέρω αναφερόμενης προθεσμίας, είναι τα δικαιολογητικά και στοιχεία που δεν έχουν εκδοθεί/συνταχθεί από τον ίδιο τον οικονομικό φορέα (προσφέροντα) και κατά συνέπεια δεν φέρουν την ψηφιακή του υπογραφή. Ως τέτοια στοιχεία, ενδεικτικά αναφέρονται: εγγυητικές επιστολές, πιστοποιητικά που έχουν εκδοθεί από δημόσιες αρχές ή άλλους φορείς κλπ. Σε περίπτωση που τα ανωτέρω δικαιολογητικά και στοιχεία, δεν προσκομισθούν σύμφωνα με τα ανωτέρω εντός της προαναφερόμενης προθεσμίας των τριών (3) εργασίμων ημερών, η ηλεκτρονική προσφορά του υποψήφιου δεν αποσφραγίζεται και αποκλείεται από τη διαδικασία του διαγωνισμού.. Η έλλειψη ψηφιακής υπογραφής επιφέρει ποινή αποκλεισμού και εξομοιώνεται με μη κατάθεση δικαιολογητικών. 12. Οι υπεύθυνες δηλώσεις απαιτείται, επί ποινή αποκλεισμού, να φέρουν ημερομηνία εντός των τελευταίων τριάντα (30) ημερολογιακών ημερών προ της καταληκτικής ημερομηνίας υποβολής των προσφορών και δεν.//.

15 Α-7 απαιτείται βεβαίωση του γνησίου της υπογραφής από αρμόδια διοικητική αρχή ή τα ΚΕΠ. 13. Ο χρόνος υποβολής της προσφοράς και οποιαδήποτε ηλεκτρονική επικοινωνία μέσω του συστήματος, βεβαιώνεται αυτόματα από το σύστημα με υπηρεσίες χρονοσήμανσης σύμφωνα με τα οριζόμενα στην παραγρ. 3 του άρθρου 6 του Ν.4155/13 και το άρθρο 6 της ΥΑ Π1-2390/2013 «Τεχνικές λεπτομέρειες και διαδικασίες λειτουργίας του Εθνικού Συστήματος Ηλεκτρονικών Δημοσίων Συμβάσεων (ΕΣΗΔΗΣ)». 14. Υποβολή προσφορών μόνο σε έντυπη μορφή ή και σε σφραγισμένους φακέλους για το διαγωνισμό, δεν είναι αποδεκτή. Προσφορές που τυχόν υποβληθούν ή περιέλθουν στην Υπηρεσία αποκλειστικά σε έντυπη μορφή (για τις οποίες δεν έχει πραγματοποιηθεί κατάθεση ηλεκτρονικής προσφοράς στο σύστημα) δεν αποσφραγίζονται και επιστρέφονται στους αποστολείς τους. 15. Σε περίπτωση συνυποβολής με την προσφορά, στοιχείων και πληροφοριών εμπιστευτικού χαρακτήρα, η γνωστοποίηση των οποίων στους συνδιαγωνιζόμενους θα έθιγε τα έννομα συμφέροντά τους, τότε ο προσφέρων οφείλει να σημειώνει επ αυτών την ένδειξη «πληροφορίες εμπιστευτικού χαρακτήρα». Σε αντίθετη περίπτωση, θα δύναται να λαμβάνουν γνώση αυτών των πληροφοριών οι συνδιαγωνιζόμενοι. Από το σύστημα παρέχεται η σχετική επιλογή για την επισήμανση της εμπιστευτικότητας κατά την ηλεκτρονική επισύναψη των αρχείων στους υπο(φακέλους) της προσφοράς. Η Υπηρεσία δεν αποκαλύπτει πληροφορίες που του έχουν διαβιβάσει οι προσφέροντες και τις οποίες έχουν χαρακτηρίσει ως εμπιστευτικές. Οι πληροφορίες αυτές αφορούν, ιδίως, τα τεχνικά ή εμπορικά απόρρητα και τις εμπιστευτικές πτυχές των προσφορών. Σύμφωνα με την ισχύουσα νομολογία, χαρακτηρισμός εξ ολοκλήρου της προσφοράς ως εμπιστευτικής απαγορεύεται επί ποινή αποκλεισμού. Κατά τα λοιπά ισχύουν τα αναφερόμενα στο άρθρο 12 του ΠΔ 118/07. Άρθρο 3ο Χρόνος Ισχύος Προσφορών 1. Οι προσφορές ισχύουν και δεσμεύουν τους προμηθευτές, από την επομένη της διενέργειας του ηλεκτρονικού διαγωνισμού, για το χρονικό διάστημα που ορίζεται στους ειδικούς όρους συμφωνιών του σχετικού ηλεκτρονικού διαγωνισμού (άρθρο 6 του Παραρτήματος «Β» του παρόντος) καθώς και για τον χρόνο που αποδέχθηκαν, εγγράφως, να παρατείνουν την προσφορά τους, σύμφωνα με τα καθοριζόμενα στο άρθρο 13 παράγραφος 3 του ΠΔ 118/07..//.

16 Α-8 2. Προσφορά που ορίζει, χρόνο ισχύος μικρότερο του παραπάνω αναφερομένου, απορρίπτεται ως απαράδεκτη. Άρθρο 4ο Αντιπροσφορές Στο διαγωνισμό δεν γίνονται δεκτές αντιπροσφορές. Σε περίπτωση υποβολής τους απορρίπτονται, ως απαράδεκτες (άρθρο 14 του ΠΔ 118/07). Άρθρο 5ο Προσόντα και Δικαιολογητικά Συμμετοχής 1. Όσοι από τους δικαιούμενους συμμετοχής λάβουν μέρος στον ηλεκτρονικό διαγωνισμό, πρέπει να υποβάλουν ηλεκτρονικά μαζί με την προσφορά τους, εγκαίρως και προσηκόντως, επί ποινή αποκλεισμού, δικαιολογητικά σε μορφή αρχείου.pdf, σύμφωνα με το άρθρο 5α.Β.1α του Π.Δ.118/2007, το Ν. 4155/13 (ΦΕΚ/Α/ ) και το άρθρο 11 της ΥΑ Π1/2390/13 «Τεχνικές λεπτομέρειες και διαδικασίες λειτουργίας του Εθνικού Συστήματος Ηλεκτρονικών Δημοσίων Συμβάσεων (Ε.Σ.Η.ΔΗ.Σ.)», όπως αναλυτικά περιγράφονται για κάθε περίπτωση παρακάτω: α. Εγγύηση συμμετοχής στο διαγωνισμό ποσοστού 2% (σχετικό άρθρο 13 του παρόντος). Η εγγυητική επιστολή συμμετοχής υποβάλλεται από τον προσφέροντα ηλεκτρονικά σε μορφή αρχείου.pdf και προσκομίζεται από αυτόν, σε έντυπη μορφή (πρωτότυπο), εντός τριών (3) εργασίμων ημερών από την ηλεκτρονική υποβολή. β. Υπεύθυνη δήλωση του Ν.1599/86, όπως ισχύει σήμερα, σύμφωνα με το άρθρο 6 παράγραφος 1β του ΠΔ 118/07 όπως τροποποιήθηκε, στην οποία: (1) Αναγράφονται τα στοιχεία του διαγωνισμού ή διαδικασίας ανάθεσης στον οποίο συμμετέχουν. (2) Δηλώνεται ότι, μέχρι και την ημέρα υποβολής της προσφοράς τους, δεν έχουν καταδικασθεί με αμετάκλητη απόφαση για κάποιο από τα παρακάτω αδικήματα: (α) Συμμετοχή σε εγκληματική οργάνωση, όπως αυτή ορίζεται στο άρθρο 2 παράγραφος 1 της κοινής δράσης της 98/773/ΔΕΥ του Συμβουλίου..//.

17 Α-9 (β) Δωροδοκία, όπως αυτή ορίζεται αντίστοιχα στο άρθρο 3 της πράξης 98/742/ΚΕΠΠΑ του Συμβουλίου. (γ) Απάτη, κατά την έννοια του άρθρου 1 της σύμβασης σχετικά με την προστασία των οικονομικών συμφερόντων των Ευρωπαϊκών Κοινοτήτων. (δ) Νομιμοποίηση εσόδων από παράνομες δραστηριότητες, όπως ορίζεται στον Ν.3691/2008, για την πρόληψη χρησιμοποίησης του χρηματοπιστωτικού συστήματος για τη νομιμοποίηση εσόδων από παράνομες δραστηριότητες. (ε) Υπεξαίρεση, απάτη, εκβίαση, πλαστογραφία, ψευδορκία, δωροδοκία και δόλια χρεοκοπία. (στ) Σχετικά με τις διατάξεις του Αγορανομικού Κώδικα, αναφορικά με την άσκηση της επαγγελματικής τους δραστηριότητας. τους: (3) Δηλώνεται ότι, μέχρι και την ημέρα υποβολής της προσφοράς πτώχευσης. (α) Δεν τελούν σε πτώχευση ή σε διαδικασία κήρυξης (β) Είναι ενήμεροι ως προς τις υποχρεώσεις τους που αφορούν τις εισφορές κοινωνικής ασφάλισης (κύριας και επικουρικής) και ως προς τις φορολογικές υποχρεώσεις τους. Επιπροσθέτως, δηλώνονται σαφώς, οι ασφαλιστικοί φορείς στους οποίους είναι ασφαλισμένοι οι απασχολούμενοι (με οποιαδήποτε σχέση) στην επιχείρηση. (γ) Είναι εγγεγραμμένοι στο οικείο Επιμελητήριο ή ασκούν γεωργικό ή κτηνοτροφικό επάγγελμα, κατά περίπτωση. (δ) Δεν τελούν υπό κοινή εκκαθάριση του κ.ν. 2190/1920, όπως εκάστοτε ισχύει, ή ειδική εκκαθάριση του ν. 1892/1990 (A 101), όπως εκάστοτε ισχύει, ή άλλες ανάλογες καταστάσεις (μόνο για αλλοδαπά νομικά πρόσωπα) και επίσης, ότι δεν τελούν υπό διαδικασία έκδοσης απόφασης κοινής ή ειδικής εκκαθάρισης των ανωτέρω νομοθετημάτων ή υπό άλλες ανάλογες καταστάσεις (μόνο για αλλοδαπά νομικά πρόσωπα). (4) Αναλαμβάνεται η υποχρέωση για την έγκαιρη και προσήκουσα προσκόμιση των δικαιολογητικών της παρ. 2 του άρθρου 6 του ΠΔ 118/2007,.//.

18 Α-10 όπως αναγράφονται στο άρθρο 11 του παρόντος και σύμφωνα με τους όρους και τις προϋποθέσεις του άρθρου 20 του ΠΔ118/07. Η υπόψη υπεύθυνη δήλωση, υπογράφεται ψηφιακά από τον προσφέροντα και δεν απαιτείται θεώρηση γνησίου υπογραφής. 2. Οι συμμετέχοντες υποβάλλουν ηλεκτρονικά επίσης, στον (υπ ο)φάκελο με την ένδειξη «Δικαιολογητικά Συμμετοχής - Τεχνική προσφορά», υπεύθυνη δήλωση του Ν.1599/86, όπως ισχύει σήμερα, στην οποία δηλώνουν ότι (δεν απαιτείται θεώρηση): α. Δε θα χρησιμοποιήσουν σαν άμεσο ή έμμεσο αντιπρόσωπό τους, μόνιμο ή σε εφεδρεία Αξιωματικό των τριών κλάδων των Ενόπλων Δυνάμεων, εφόσον δεν έχει παρέλθει πενταετία από τον χρόνο αποστρατείας τους, υπαγορευμένου αυτού, από την παράγραφο 12 του άρθρου 66 του ΝΔ 1400/73. β. Δεν έχει αποκλεισθεί η συμμετοχή τους σε διαγωνισμό. γ. Η επιχείρηση είναι συνεπής στην εκπλήρωση τόσο των συμβατικών της υποχρεώσεων όσο και των υποχρεώσεών της εν γένει προς το Δημόσιο τομέα. δ. Δεν έχουν κάνει ψευδείς ή ανακριβείς δηλώσεις κατά την παροχή πληροφοριών που ζητούνται από την Υπηρεσία. ε. Έλαβαν γνώση των όρων της διακήρυξης και των τεχνικών (προδιαγραφών ή περιγραφών κατά περίπτωση) όπως και των διατάξεων που διέπουν τους ηλεκτρονικούς δημόσιους διαγωνισμούς και τους οποίους ΑΠΟΔΕΧΟΝΤΑΙ πλήρως και ανεπιφύλακτα. Στην περίπτωση που τα προσφερόμενα υλικά παρουσιάζουν αποκλίσεις ή διαφοροποιήσεις, από αυτά που καθορίζονται από τις τεχνικές περιγραφές ή προδιαγραφές (κατά περίπτωση) της Υπηρεσίας, αυτές πρέπει απαραίτητα να αναφέρονται με λεπτομέρειες στην προσφορά των προμηθευτών. 3. Οι συμμετέχοντες στο ηλεκτρονικό διαγωνισμό, οφείλουν να συμπεριλάβουν στον (υπο)φάκελο με την ένδειξη «Δικαιολογητικά Συμμετοχής - Τεχνική προσφορά», Υπεύθυνη δήλωση του Ν.1599/86, στην οποία θα αναγράφουν τη δέσμευση τους, ότι σε περίπτωση που αναδειχθούν μειοδότες, αναλαμβάνουν τα έξοδα των εκ του νόμου απαραιτήτων δημοσιεύσεων της διακήρυξης δυνάμει του Ν. 3548/2007 και του Ν.3801/2009..//.

19 Α Εφόσον οι προμηθευτές συμμετέχουν στους ηλεκτρονικούς διαγωνισμούς με αντιπρόσωπο τους, υποβάλλουν μαζί με την προσφορά τους, στον (υπο)φάκελο με την ένδειξη «Δικαιολογητικά Συμμετοχής - Τεχνική προσφορά», παραστατικό εκπροσώπησης σύμφωνα με τα καθοριζόμενα στο άρθρο 6 του ΠΔ 118/07. Άρθρο 6ο Καταγωγή των Προσφερομένων Υλικών 1. Οι συμμετέχοντες στο ηλεκτρονικό διαγωνισμό, υποχρεούνται στον (υπο)φάκελο με την ένδειξη «Δικαιολογητικά Συμμετοχής - Τεχνική προσφορά», να καταθέσουν υπεύθυνη δήλωση του Ν.1599/86, όπως ισχύει σήμερα, στην οποία να δηλώνουν τη χώρα καταγωγής του τελικού προϊόντος που προσφέρουν. Ειδικότερα αναφέρονται τα εξής: α. Ο προσφέρων, εφόσον κατασκευάζει ο ίδιος το τελικό προϊόν, να δηλώνει την επιχειρηματική μονάδα στην οποία θα κατασκευάσει το προσφερόμενο προϊόν καθώς και τον τόπο εγκατάστασής της. Προσφορά στην οποία δεν θα υπάρχει η ανωτέρω δήλωση, θα απορρίπτεται ως απαράδεκτη (δεν απαιτείται θεώρηση). β. Όταν οι προσφέροντες δεν θα κατασκευάσουν οι ίδιοι το τελικό προϊόν σε δική τους επιχειρηματική μονάδα, να δηλώνουν την επιχειρηματική μονάδα στην οποία θα κατασκευαστεί το προσφερόμενο προϊόν και τον τόπο εγκατάστασής της. Επίσης, να επισυνάψουν και υπεύθυνη δήλωση του Ν.1599/86, όπως ισχύει σήμερα, στην οποία να δηλώνουν ότι η κατασκευή του τελικού προϊόντος, θα γίνει από την επιχείρηση στην οποία ανήκει ή η οποία εκμεταλλεύεται ολικά ή μερικά τη μονάδα κατασκευής του τελικού προϊόντος και ότι ο νόμιμος εκπρόσωπος της επιχείρησης αυτής, έχει αποδεχθεί έναντί τους την εκτέλεση της συγκεκριμένης προμήθειας, σε περίπτωση κατακύρωσης στον προμηθευτή υπέρ του οποίου έγινε η αποδοχή (δεν απαιτείται θεώρηση) καθώς και τα δικαιολογητικά των περ. δ, ε και ζ, της παρ. 2 του άρθρου 8 του Π.Δ. 118/ Προσφορά στην οποία δεν θα υπάρχουν οι ανωτέρω δηλώσεις, θα απορρίπτεται ως απαράδεκτη. Άρθρο 7ο Προσφερόμενες Τιμές 1. Με την προσφορά, η τιμή του προς προμήθεια υλικού, θα δίνεται ανά μονάδα, θα αναγράφεται δε ολογράφως και αριθμητικώς, ως εξής:.//.

20 Α-12 α. Τιμή μονάδος, συμπεριλαμβανομένων των υπέρ τρίτων κρατήσεων ως και κάθε άλλη επιβάρυνση και κάθε είδους δαπάνη, εκτός από το ΦΠΑ, για παράδοση των ειδών ελευθέρων, μέχρι και εντός του χώρου που θα υποδειχθεί από τη Μονάδα επ ωφελεία της οποίας γίνεται ο διαγωνισμός. β. Ποσοστό Φ.Π.Α. επί τοις εκατό, της ανωτέρω τιμής (σε περίπτωση που αναφέρεται εσφαλμένος Φ.Π.Α., αυτός θα διορθώνεται από την Υπηρεσία). 2. Η προσφερόμενη τιμή θα πρέπει να δίδεται σε ευρώ. Προσφορές που δεν δίνουν τις τιμές σε ευρώ ή που καθορίζουν σχέση ευρώ προς ξένο νόμισμα, θα απορρίπτονται ως απαράδεκτες. 3. Η αναγραφή της τιμής σε ευρώ, μπορεί να γίνεται με δύο ή και περισσότερα δεκαδικά ψηφία (άνευ ορίου), εφόσον χρησιμοποιείται σε ενδιάμεσους υπολογισμούς. Το γενικό σύνολο στρογγυλοποιείται σε δυο δεκαδικά ψηφία, προς τα άνω εάν το τρίτο δεκαδικό ψηφίο είναι ίσο ή μεγαλύτερο του πέντε και προς τα κάτω εάν είναι μικρότερο του πέντε. 4. Εφόσον από την προσφορά δεν προκύπτει με σαφήνεια η προσφερόμενη τιμή ή δεν δίδεται ενιαία τιμή για ολόκληρη την προσφερόμενη ποσότητα, η προσφορά απορρίπτεται ως απαράδεκτη. 5. Προσφορές που θέτουν όρο αναπροσαρμογής της τιμής απορρίπτονται ως απαράδεκτες. 6. Dumping - εξαγωγικές επιδοτήσεις: α. Η προσφορά απορρίπτεται και σε περίπτωση που διαπιστωθεί ότι εφαρμόζεται πολιτική τιμών πώλησης κάτω του κόστους κατασκευής του προϊόντος ή της τιμής απόκτησης του προϊόντος για εμπορία (τιμή Dumping) ή ότι το προσφερόμενο προϊόν είναι αποδέκτης εξαγωγικής επιδότησης. Οι προσφέροντες οφείλουν να είναι γνώστες των προαναφερθέντων μέτρων της χώρας προέλευσης του προϊόντος ή της κατασκευάστριας εταιρείας. Τα ανωτέρω ισχύουν ακόμα και στην περίπτωση που μεσολαβούν διάφορες φάσεις βιομηχανοποίησης (που αφορούν στα ενδιάμεσα προϊόντα) για την κατασκευή του τελικού προϊόντος, υπό την προϋπόθεση ότι επιβάλλεται ρητά να δηλωθούν οι εν λόγω φάσεις από τη σχετική διακήρυξη στην προσφορά των ενδιαφερομένων. β. Οι προσφέροντες κατασκευαστές ή εμπορικοί εκπρόσωποι προϊόντων, χωρών που δεν έχουν αποδεχθεί τα πρωτόκολλα Πολυμερών Συμφωνιών του Παγκοσμίου Οργανισμού Εμπορίου (Π.Ο.Ε.) ή δεν λειτουργούν.//.

21 Α-13 στο πλαίσιο ολοκληρωμένης Τελωνειακής Ένωσης με την Ε.Ε., οφείλουν εγγράφως να δηλώσουν με την προσφορά τους (φάκελος δικαιολογητικών), ότι το προσφερόμενο προϊόν τους δεν είναι αποδέκτης πολιτικής τιμών πώλησης κάτω του κόστους κατασκευής ή της τιμής απόκτησης του προϊόντος για εμπορία (τιμή Dumping) ή αποδέκτης εξαγωγικής επιδότησης. γ. Δεν έχουν την υποχρέωση κατάθεσης της προαναφερθείσας δήλωσης, οι προσφέροντες προϊόντα προερχόμενα από τα κράτη - μέλη της Ε.Ε., τη Νορβηγία, την Ελβετία, τις ΗΠΑ, την Ιαπωνία, τον Καναδά, την Αυστραλία, τη Ρουμανία, τη Βουλγαρία, το Ισραήλ και την Τουρκία καθώς και κάθε άλλο κράτος που αποδέχεται και εφαρμόζει στο χρόνο που επιθυμεί, τα εν λόγω Πρωτόκολλα του Π.Ο.Ε. ή που συνδέεται με την Ε.Ε. στο πλαίσιο ολοκληρωμένης Τελωνειακής Ένωσης. 7. Σε περίπτωση που ο διαγωνισμός αφορά περισσότερα είδη, η τιμή θα δίνεται υποχρεωτικά για κάθε είδος χωριστά. 8. Εάν στο διαγωνισμό οι προσφερόμενες τιμές είναι υπερβολικά χαμηλές, θα εξετάζονται λεπτομερώς οι προσφορές πριν την έκδοση απόφασης κατακύρωσης. Για τον σκοπό αυτό θα ζητηθούν από τον προσφέροντα, να παρασχεθούν εγγράφως οι αναγκαίες διευκρινίσεις σχετικά με τον οικονομικό χαρακτήρα της διαδικασίας κατασκευής ή τις τεχνικές λύσεις που έχουν επιλεγεί ή τις εξαιρετικά ευνοϊκές συνθήκες που διαθέτει ο προσφέρων για την προμήθεια των ειδών ή την πρωτοτυπία των προτεινομένων προμηθειών, τις οποίες επαληθεύει πριν την απόρριψη της προσφοράς. 9. Η υπηρεσία διατηρεί το δικαίωμα να ζητήσει από τους συμμετέχοντες, στοιχεία απαραίτητα για την τεκμηρίωση των προσφερομένων τιμών, οι δε προμηθευτές υποχρεούνται να παρέχουν αυτά. Άρθρο 8ο Ηλεκτρονική Αποσφράγιση Προσφορών 1. Η αποσφράγιση των προσφορών πραγματοποιείται ηλεκτρονικά, σύμφωνα με την απαιτούμενη από το σύστημα διαδικασία, από το αρμόδιο πιστοποιημένο στο σύστημα συλλογικό όργανο διενέργειας του διαγωνισμού και αξιολόγησης των αποτελεσμάτων αυτού (Επιτροπή Διενέργειας Διαγωνισμού ΕΔΔ), εφαρμοζόμενων κατά τα λοιπά των κείμενων διατάξεων για την ανάθεση δημοσίων συμβάσεων και διαδικασιών..//.

22 Α Η Επιτροπή προβαίνει στην διαδικασία αποσφράγισης των προσφορών, τέσσερεις (4) εργάσιμες ημέρες μετά την καταληκτική ημερομηνία υποβολής των προσφορών, σε ημερομηνία και ώρα που καθορίζεται από την Αναθέτουσα Αρχή. 3. Κατά την προαναφερόμενη ημερομηνία και ώρα γίνεται αποσφράγιση μόνο των ηλεκτρονικών (υπό)φακέλων «Δικαιολογητικά Συμμετοχής Τεχνική Προσφορά». Οι ηλεκτρονικοί (υπο)φάκελοι των οικονομικών προσφορών αποσφραγίζονται ηλεκτρονικά μέσω των αρμόδιων πιστοποιημένων στο σύστημα οργάνων, σε ημερομηνία και ώρα που θα γνωστοποιηθεί σε αυτούς, των οποίων οι προσφορές κρίθηκαν αποδεκτές, μετά την αξιολόγηση των λοιπών στοιχείων αυτών. Αμέσως μετά την ηλεκτρονική αποσφράγιση των (υπο)φακέλων «Δικαιολογητικά Συμμετοχής Τεχνική Προσφορά», οι συμμετέχοντες στο διαγωνισμό θα έχουν ηλεκτρονική πρόσβαση στο περιεχόμενο των προσφορών που αποσφραγίσθηκαν. Ομοίως, μετά την ηλεκτρονική αποσφράγιση των (υπο)φακέλων «Οικονομική Προσφορά», οι προσφέροντες των οποίων οι οικονομικές προσφορές αποσφραγίσθηκαν, θα έχουν ηλεκτρονική πρόσβαση στο περιεχόμενο των προσφορών που αποσφραγίσθηκαν προκειμένου να λάβουν γνώση των τιμών που προσφέρθηκαν. Άρθρο 9ο Διαδικασία ηλεκτρονικής αποσφράγισης Αξιολόγησης προσφορών Ανάδειξης μειοδότη Αποσφράγισης δικαιολογητικών κατακύρωσης και Κατακύρωσης διαγωνισμού 1. Μετά την ηλεκτρονική αποσφράγιση των προσφορών, η Αναθέτουσα Αρχή προβαίνει στην αξιολόγηση αυτών, μέσω των αρμοδίων πιστοποιημένων στο Σύστημα οργάνων της, εφαρμοζόμενων κατά τα λοιπά των κειμένων διατάξεων για την ανάθεση δημοσίων συμβάσεων και των διαδικασιών της Αναθέτουσας Αρχής. Ειδικότερα: α. Τέσσερεις (4) εργάσιμες ημέρες μετά την καταληκτική ημερομηνία υποβολής των προσφορών, στην ημερομηνία και ώρα που καθορίζεται από την Αναθέτουσα Αρχή, αποσφραγίζονται ηλεκτρονικά οι (υπο)φάκελοι «Δικαιολογητικά Συμμετοχής Τεχνική Προσφορά» και οι συμμετέχοντες αποκτούν πλέον πρόσβαση για ενημέρωση στο περιεχόμενο αυτών. Για την αποσφράγιση, οι συμμετέχοντες ενημερώνονται με ηλεκτρονικό μήνυμα/ειδοποίηση, που παράγεται αυτόματα από το σύστημα. β. Η αρμόδια ΕΔΔ (Επιτροπή Διενέργειας Διαγωνισμού), παραλαμβάνει τους ενσφράγιστους φακέλους με τα τυχόν επιμέρους απαιτούμενα σε έντυπη μορφή δικαιολογητικά των προσφορών, τα οποία έχουν κατατεθεί στην Υπηρεσία σύμφωνα με τις απαιτήσεις της διακήρυξης από τους συμμετέχοντες. Η ΕΔΔ.//.

23 Α-15 αποσφραγίζει τους κυρίως φακέλους και τους υποφακέλους με την ένδειξη «Επιμέρους Έντυπα Δικαιολογητικά Συμμετοχής Τεχνικής Προσφοράς», γίνεται διάτρηση όλων των δικαιολογητικών που έχουν υποβληθεί, εφόσον η Υπηρεσία διαθέτει κατάλληλο προς τούτο μηχάνημα και στη συνέχεια τα μονογράφει και τα σφραγίζει. Οι υποφάκελοι με την ένδειξη «Επί μέρους Έντυπα Οικονομικής Προσφοράς» δεν αποσφραγίζονται, αλλά διατρόνται, μovoγράφovται και σφραγίζονται από την Επιτροπή και τoπoθετoύvται σε ένα vέo φάκελο, o oπoίoς επίσης σφραγίζεται και υπογράφεται από την ίδια Επιτροπή και παραδίδεται στην Υπηρεσία. γ. Μετά και την ως άνω αποσφράγιση, η ΕΔΔ προβαίνει στην καταχώρηση όσων έχουν υποβάλει προσφορές, σε πρακτικό αποσφράγισης δικαιολογητικών τεχνικών προσφορών, το οποίο υπογράφεται από τα μέλη της. δ. Στη συνέχεια, η ΕΔΔ προχωρεί στην αξιολόγηση των δικαιολογητικών που κατατέθηκαν στις προσφορές των συμμετεχόντων, για την πληρότητα και την νομιμότητά τους σύμφωνα με τα ισχύοντα και στη διενέργεια ελέγχου των τεχνικών προσφορών για τη συμφωνία ή ασυμφωνία τους με τις τεχνικές προδιαγραφές/απαιτήσεις της Υπηρεσίας και τη βαθμολόγησή τους, αν προβλέπεται το κριτήριο της συμφερότερης προσφοράς. ε. Κατά το στάδιο αυτό της διαδικασίας, η ΕΔΔ ή άλλοι πιστοποιημένοι χρήστες του συστήματος από την Αναθέτουσα Αρχή, μπορούν να απευθύνουν αιτήματα, ηλεκτρονικά μέσω της παρεχόμενης από το σύστημα εφαρμογής, στους συμμετέχοντες χρήστες οικονομικούς φορείς, για παροχή διευκρινίσεων ή συμπληρώσεων επί νομίμως υποβληθέντων δικαιολογητικών δυνάμει του άρθρου 12 παρ. 5 του ΠΔ 118/07. Οι συμμετέχοντες στο διαγωνισμό χρήστες οικονομικοί φορείς, υποχρεούνται επί ποινή απορρίψεως της προσφοράς, να παρέξουν ηλεκτρονικά μέσω του συστήματος και κατά περίπτωση εγγράφως (αν ζητηθεί) τις ζητούμενες διευκρινίσεις συμπληρώσεις εντός των προθεσμιών που τους ορίζονται. στ. Κατόπιν, η ΕΔΔ εισηγείται/γνωμοδοτεί με ξεχωριστό πρακτικό αποδοχής ή αιτιολογημένης απόρριψης των δικαιολογητικών συμμετοχής και τεχνικών προσφορών των συμμετεχόντων, το οποίο υποβάλλεται αρμοδίως στην Αναθέτουσα Αρχή για τη λήψη και έκδοση της προβλεπόμενης απόφασης για το στάδιο του διαγωνισμού. ζ. Ακολουθεί η κατά τα προβλεπόμενα έκδοση απόφασης από την Αναθέτουσα Αρχή για το υπόψη στάδιο του διαγωνισμού. Η απόφαση αναρτάται ηλεκτρονικά στο Σύστημα στο χώρο του διαγωνισμού και σχετική ηλεκτρονική ειδοποίηση (μέσω ηλεκτρονικού μηνύματος) με χρήση του Συστήματος,.//.

24 Α-16 αποστέλλεται με μέριμνα της Υπηρεσίας που διενεργεί το διαγωνισμό, στους συμμετέχοντες για ενημέρωση. η. Για όσες προσφορές κρίθηκαν αποδεκτές (δικαιολογητικά τεχνικά), από τον έχοντα την Οικονομική Εξουσία κατά το ανωτέρω στάδιο και μετά την άπρακτη παρέλευση του χρόνου υποβολής προσφυγών ή την εξέταση τυχόν υποβληθεισών προσφυγών ή παρατηρήσεων για το στάδιο, ορίζεται η ημερομηνία και ώρα ηλεκτρονικής αποσφράγισης των οικονομικών προσφορών. Στους συμμετέχοντες που δεν έχουν αποκλειστεί κατά το προηγούμενο στάδιο, με μέριμνα της Υπηρεσίας που διενεργεί το διαγωνισμό, πραγματοποιείται μέσω ηλεκτρονικού μηνύματος με χρήση του συστήματος, ενημέρωση για την καθορισθείσα ημερομηνία και ώρα διενέργειας της ηλεκτρονικής αποσφράγισης των οικονομικών προσφορών. θ. Στην καθορισθείσα ως άνω ημερομηνία και ώρα, η ΕΔΔ προβαίνει στην ηλεκτρονική αποσφράγιση των (υπο)φακέλων «Οικονομική Προσφορά» και οι συμμετέχοντες αποκτούν πλέον πρόσβαση για ενημέρωση στο περιεχόμενο αυτών. Για την αποσφράγιση οι συμμετέχοντες ενημερώνονται με ηλεκτρονικό μήνυμα/ειδοποίηση που παράγεται αυτόματα από το σύστημα. ι. Στη συνέχεια η ΕΔΔ αποσφραγίζει τον κυρίως φάκελο και τους υποφακέλους με την ένδειξη «Επί μέρους Έντυπα Οικονομικής Προσφοράς» για όσες προσφορές δεν έχουν αποκλειστεί στο προηγούμενο στάδιο. Τα περιεχόμενα αυτών μovoγράφovται και σφραγίζovται από την Επιτροπή κατά φύλλο. Μετά την ολοκλήρωση της διαδικασίας αποσφράγισης, η Επιτροπή του διαγωνισμού προβαίνει στην καταχώρηση όσων έχουν υποβάλει οικονομικές προσφορές, σε πρακτικό το οποίο υπογράφεται από τα μέλη της. ια. Ακολουθεί η αξιολόγηση από την ΕΔΔ των οικονομικών προσφορών, κατά την οποία οι οικονομικές προσφορές ελέγχονται έναντι των όρων της διακήρυξης και όσες κριθούν παραδεκτές κατατάσσονται με βάση το κριτήριο κατακύρωσης. Η ΕΔΔ εισηγείται/γνωμοδοτεί με ξεχωριστό πρακτικό επί της αποδοχής ή μη των οικονομικών προσφορών καθώς και επί της ανάδειξης αυτού στον οποίο πρόκειται να γίνει η κατακύρωση, το οποίο υποβάλλεται αρμοδίως στην Αναθέτουσα Αρχή για τη λήψη και έκδοση της προβλεπόμενης απόφασης. ιβ. Στη συνέχεια, η Αναθέτουσα Αρχή εκδίδει κατά τα προβλεπόμενα την απόφαση για το υπόψη στάδιο του διαγωνισμού. Η κοινοποίηση της απόφασης αναρτάται ηλεκτρονικά στο Σύστημα στο χώρο του διαγωνισμού και σχετική ηλεκτρονική ειδοποίηση (μέσω ηλεκτρονικού μηνύματος) με χρήση του.//.

25 Α-17 Συστήματος, αποστέλλεται με μέριμνα της Υπηρεσίας που διενεργεί το διαγωνισμό στους συμμετέχοντες, για ενημέρωση. ιγ. Μετά την ως άνω ενημέρωση των συμμετεχόντων, επί της εκδοθείσας από τον έχοντα την Οικονομική Εξουσία απόφασης για το ανωτέρω στάδιο και μετά την άπρακτη παρέλευση του χρόνου υποβολής προσφυγών ή την εξέταση από την Επιτροπή Ενστάσεων τυχόν υποβληθεισών προσφυγών ή ενστάσεων, ο/οι προσφέρων/ροντες, στον/στους οποίο/ους πρόκειται να γίνει η κατακύρωση, εντός προθεσμίας είκοσι (20) ημερών από τη σχετική ειδοποίηση που του/τους αποστέλλεται ηλεκτρονικά, οφείλει/ουν να υποβάλει/ουν ηλεκτρονικά μέσω του Συστήματος, σε μορφή αρχείου. pdf και σε φάκελο με σήμανση «Δικαιολογητικά Κατακύρωσης», τα δικαιολογητικά που απαιτούνται κατά περίπτωση και αναφέρονται αναλυτικά στην παράγραφο 1 του άρθρου 11 του παρόντος παραρτήματος. Όταν υπογράφονται από τον ίδιο φέρουν ψηφιακή υπογραφή. Τυχόν απαιτούμενες δηλώσεις ή υπεύθυνες δηλώσεις του παρόντος άρθρου υπογράφονται ψηφιακά από τους έχοντες υποχρέωση προς τούτο και δεν απαιτείται σχετική θεώρηση γνησίου υπογραφής. Τα εν λόγω δικαιολογητικά προσκομίζονται κατά περίπτωση από τον προσφέροντα, εντός τριών (3) εργασίμων ημερών από την ηλεκτρονική υποβολή τους και σε έντυπη μορφή (πρωτότυπο ή ακριβές αντίγραφο) στην Yπηρεσία που διενεργεί το διαγωνισμό. ιδ. Η ηλεκτρονική αποσφράγιση του φακέλου «Δικαιολογητικά κατακύρωσης» του προσφέροντος στον οποίο πρόκειται να γίνει η κατακύρωση, γίνεται δύο (2) εργάσιμες ημέρες μετά και την προσκόμιση των δικαιολογητικών σε έντυπη μορφή, ύστερα από σχετική ειδοποίηση των συμμετεχόντων που δικαιούνται να λάβουν γνώση των δικαιολογητικών που υπεβλήθησαν. Η αποσφράγιση γίνεται από την αρμόδια ΕΔΔ, εφαρμοζόμενων κατά τα λοιπά των κείμενων διατάξεων για την ανάθεση δημοσίων συμβάσεων και διαδικασιών. Στους συμμετέχοντες που έχουν υποβάλει παραδεκτές οικονομικά προσφορές, με μέριμνα της Υπηρεσίας που διενεργεί το διαγωνισμό, πραγματοποιείται μέσω ηλεκτρονικού μηνύματος με χρήση του συστήματος, ενημέρωση για την καθορισθείσα ημερομηνία και ώρα διενέργειας της ηλεκτρονικής αποσφράγισης των δικαιολογητικών κατακύρωσης του αναδειχθέντα μειοδότη. ιε. Αμέσως μετά την ανωτέρω ηλεκτρονική αποσφράγιση, οι συμμετέχοντες στο διαγωνισμό θα έχουν ηλεκτρονική πρόσβαση στο περιεχόμενο του φακέλου των δικαιολογητικών κατακύρωσης που αποσφραγίσθηκε. ιστ. Αφού ολοκληρωθεί η κατά τα προβλεπόμενα αποσφράγιση του ανωτέρω φακέλου, η Επιτροπή του διαγωνισμού προβαίνει στην αξιολόγηση για την πληρότητα και νομιμότητα των δικαιολογητικών αυτών και με ξεχωριστή.//.

26 Α-18 εισηγητική έκθεση, γνωμοδοτεί/προτείνει για τη λήψη οριστικής απόφασης από την Αναθέτουσα Αρχή επί των αποτελεσμάτων του διαγωνισμού. ιζ. Ο πλήρης φάκελος του διαγωνισμού, υποβάλλεται στην Αναθέτουσα Αρχή για την έκδοση τελικής απόφασης. 2. Για την ανωτέρω περιγραφείσα διαδικασία αξιολόγησης, λαμβάνονται υπόψη τα αναφερόμενα στο άρθρο 20 του ΠΔ 118/07, στην τεχνική περιγραφή της Υπηρεσίας και στους ειδικούς όρους του διαγωνισμού. Η τελική επιλογή του προμηθευτή με τη χαμηλότερη τιμή ή συμφερότερη προσφορά, κατά περίπτωση, γίνεται τελικά εκ των προμηθευτών των οποίων οι προσφορές έχουν κριθεί ως αποδεκτές, με βάση την τεχνική περιγραφή και τους όρους της διακήρυξης. 3. Όταν ο προμηθευτής ο οποίος προσφέρει τη χαμηλότερη τιμή δεν προσκομίζει, ένα ή περισσότερα από τα έγγραφα και τα δικαιολογητικά που προβλέπονται στο άρθρο 11 του παρόντος και στους ειδικούς όρους, η κατακύρωση γίνεται στον προμηθευτή που προσφέρει την αμέσως επόμενη χαμηλότερη τιμή. Σε περίπτωση που και αυτός δεν προσκομίζει ένα ή περισσότερα από τα έγγραφα και δικαιολογητικά τα οποία απαιτούνται κατά τα ανωτέρω, η κατακύρωση γίνεται στον προμηθευτή με την αμέσως επόμενη χαμηλότερη τιμή και ούτω καθ εξής. Αν κανένας από τους προμηθευτές δεν προσκομίζει, σύμφωνα με τους όρους και τις προϋποθέσεις των ανωτέρω διατάξεων, ένα ή περισσότερα από τα έγγραφα και δικαιολογητικά τα οποία απαιτούνται από αυτές, ο διαγωνισμός ματαιώνεται. 4. Όταν ο συμμετέχων υποβάλλει ψευδείς ή ανακριβείς υπεύθυνες δηλώσεις των άρθρων 5 και 6 του παρόντος ή ο υπόχρεος προς τούτο προσφέρων, δεν προσκομίσει εγκαίρως και προσηκόντως κατά το στάδιο της κατακύρωσης, ένα η περισσότερα από τα έγγραφα και δικαιολογητικά που προβλέπονται στο άρθρο 11 του παρόντος και στους ειδικούς όρους του διαγωνισμού, κατά περίπτωση, καταπίπτει υπέρ του Δημοσίου η εγγύηση συμμετοχής του. Επίσης καταπίπτει υπέρ του Δημοσίου η εγγύηση συμμετοχής του μειοδότη, εφόσον από τα υποβληθέντα δικαιολογητικά, προκύπτει ότι δεν πληρούνται τα στη διακήρυξη καθοριζόμενα ελάχιστα αναγκαία όρια των οικονομικών και τεχνικών προϋποθέσεων του άρθρου 8α του ΠΔ 118/07 και εφόσον προβλέπονται από τη διακήρυξη. 5. Οι συμμετέχοντες στο διαγωνισμό, με μέριμνα της Υπηρεσίας που διενεργεί το διαγωνισμό, ενημερώνονται μέσω ηλεκτρονικού μηνύματος με χρήση του Συστήματος, για την κοινοποίηση της έκδοσης απόφασης αποδοχής ή απόρριψης της προσφοράς τους σε κάθε στάδιο. Η ειδοποίηση αυτή πραγματοποιείται μετά την ηλεκτρονική ανάρτηση της σχετικής αποφάσεως.//.

27 Α-19 καθώς και του πρακτικού της ΕΔΔ για το εκάστοτε στάδιο του διαγωνισμού στο Σύστημα. Κατά την ημερομηνία της υπόψη ειδοποίησης/ανακοίνωσης, είναι αποδεκτό ότι οι συμμετέχοντες έχουν λάβει πλέον πλήρη γνώση επί της απόφασης για το εκάστοτε στάδιο του διαγωνισμού. Ως εκ τούτου, η εν λόγω ημερομηνία αποτελεί και το χρονικό σημείο από το οποίο υπολογίζεται η νόμιμη προθεσμία, για την άσκηση τυχόν ενστάσεων προσφυγών. (Μετά την κοινοποίηση-ανάρτηση αναμονή 10 ημέρες για προδικαστική προσφυγή). Άρθρο 10ο Κρίσεις Αποτελεσμάτων Διαγωνισμού 1. Το αρμόδιο για την αξιολόγηση των αποτελεσμάτων του διαγωνισμού όργανο, με αιτιολογημένη γνωμοδότησή του, μπορεί να προτείνει την κατακύρωση της προμήθειας για ολόκληρη ή μεγαλύτερη ή μικρότερη ποσότητα κατά ποσοστό στα εκατό, που θα καθορίζεται στους ειδικούς όρους, είτε την κατανομή της προς προμήθεια ποσότητας, εφόσον πρόκειται για διαιρετό υλικό, μεταξύ περισσοτέρων μειοδοτών με ισότιμες ή ισοδύναμες προσφορές, είτε τη ματαίωση των αποτελεσμάτων του διαγωνισμού. Αναλυτικά όπως περιγράφεται στο άρθρο 21 του ΠΔ 118/ Ειδικά σε περιπτώσεις διαγωνισμών με κριτήριο τη χαμηλότερη τιμή στους οποίους υποβάλλεται μία μόνο προσφορά ή τελικά γίνεται αποδεκτή μία μόνο προσφορά και εφόσον δεν υπάρχουν συγκριτικά στοιχεία τιμών είτε προηγούμενων διαγωνισμών, είτε της αγοράς, που να επιβεβαιώνονται με παραστατικά, ο διαγωνισμός ματαιώνεται και επαναλαμβάνεται υποχρεωτικά. Στον επαναληπτικό διαγωνισμό και εφόσον συντρέχουν εκ νέου οι παραπάνω περιστάσεις, ο διαγωνισμός ολοκληρώνεται με διαπραγμάτευση της τιμής. Άρθρο 11ο Δικαιολογητικά Μειοδότη (Κατακύρωσης) 1. Τα έγγραφα και δικαιολογητικά, τα οποία ελέγχονται κατά τη διαδικασία που προβλέπεται στο άρθρο 9 παρ. 1(ιγ) του παρόντος, είναι κατά περίπτωση τα εξής: α. Οι Έλληνες πολίτες: (1) Απόσπασμα ποινικού μητρώου έκδοσης του τελευταίου τριμήνου πριν από την κοινοποίηση της ως άνω έγγραφης ειδοποίησης, από το οποίο να προκύπτει, ότι δεν έχουν καταδικασθεί με αμετάκλητη δικαστική απόφαση, για κάποιο από τα αδικήματα της παρ. 1 του άρθρου 43 του ΠΔ 60/07, για κάποιο από τα αδικήματα του Αγορανομικού Κώδικα, σχετικό με την άσκηση.//.

28 Α-20 της επαγγελματικής τους δραστηριότητας, εφόσον αυτό ορίζεται στη διακήρυξη ή για κάποιο από τα αδικήματα της υπεξαίρεσης, της απάτης, της εκβίασης, της πλαστογραφίας, της ψευδορκίας, της δωροδοκίας και της δόλιας χρεοκοπίας. (2) Πιστοποιητικό αρμόδιας δικαστικής ή διοικητικής αρχής, έκδοσης του τελευταίου εξαμήνου, πριν από την κοινοποίηση της ως άνω έγγραφης ειδοποίησης, από το οποίο να προκύπτει ότι δεν τελούν σε πτώχευση και επίσης ότι δεν τελούν σε διαδικασία κήρυξης πτώχευσης. (3) Πιστοποιητικό που εκδίδεται από αρμόδια κατά περίπτωση αρχή, από το οποίο να προκύπτει ότι κατά την ημερομηνία της ως άνω ειδοποίησης, είναι ενήμεροι ως προς τις υποχρεώσεις τους που αφορούν στις εισφορές κοινωνικής ασφάλισης, κύριας και επικουρικής [για όλους τους ασφαλιστικούς φορείς που δηλώθηκαν με την προσφορά δήλωση του άρθρου 5, παρ. 1β(3)(β) του παρόντος] και ως προς τις φορολογικές υποχρεώσεις τους. (Σε περίπτωση εγκατάστασής τους στην αλλοδαπή, τα δικαιολογητικά των παραπάνω περιπτώσεων (2) και (3) εκδίδονται με βάση την ισχύουσα νομοθεσία της χώρας που είναι εγκατεστημένοι, από την οποία και εκδίδεται το σχετικό πιστοποιητικό). (4) Πιστοποιητικό του οικείου Επιμελητηρίου, με το οποίο θα πιστοποιείται αφενός η εγγραφή τους σ αυτό και το ειδικό επάγγελμά τους, κατά την ημέρα διενέργειας του διαγωνισμού, και αφετέρου ότι εξακολουθούν να παραμένουν εγγεγραμμένοι μέχρι της επίδοσης της ως άνω έγγραφης ειδοποίησης. Για όσους ασκούν γεωργικό ή κτηνοτροφικό επάγγελμα, απαιτείται σχετική βεβαίωση άσκησης επαγγέλματος, από αρμόδια αρχή του Δημοσίου ή του οικείου ΟΤΑ. β. Οι αλλοδαποί: (1) Απόσπασμα ποινικού μητρώου ή ισοδύναμου εγγράφου αρμόδιας διοικητικής ή δικαστικής αρχής της χώρας εγκατάστασής τους, έκδοσης του τελευταίου τριμήνου, πριν από την κοινοποίηση της ως άνω έγγραφης ειδοποίησης από το οποίο να προκύπτει ότι δεν έχουν καταδικασθεί με αμετάκλητη δικαστική απόφαση για κάποιο από τα αδικήματα της περίπτωσης παρ. 1α(1) του παρόντος άρθρου. (2) Πιστοποιητικό της κατά περίπτωση αρμόδιας δικαστικής ή διοικητικής αρχής της χώρας εγκατάστασής τους, από το οποίο να προκύπτει ότι δεν τελούν σε κάποια από τις καταστάσεις της παρ. 1α(2) του παρόντος άρθρου ή υπό άλλη ανάλογη κατάσταση ή διαδικασία και ότι πληρούνται οι προϋποθέσεις της παρ. 1α(3) του παρόντος άρθρου..//.

29 Α-21 (3) Πιστοποιητικό της αρμόδιας αρχής της χώρας εγκατάστασής τους, από το οποίο να προκύπτει ότι ήταν εγγεγραμμένοι στα μητρώα του οικείου Επιμελητηρίου ή σε ισοδύναμες επαγγελματικές οργανώσεις, κατά την ημέρα διενέργειας του διαγωνισμού και εξακολουθούν να παραμένουν εγγεγραμμένοι μέχρι την επίδοση της ως άνω έγγραφης ειδοποίησης. γ. Τα νομικά πρόσωπα ημεδαπά ή αλλοδαπά: (1) Τα παραπάνω δικαιολογητικά των παρ. 1α και 1β του παρόντος άρθρου, αντίστοιχα. (2) Πιστοποιητικό αρμόδιας δικαστικής ή διοικητικής αρχής, έκδοσης του τελευταίου εξαμήνου, πριν από την κοινοποίηση της ως άνω έγγραφης ειδοποίησης της παρ. 1, από το οποίο να προκύπτει ότι δεν τελούν υπό κοινή εκκαθάριση του κ.ν 2190/1920, όπως εκάστοτε ισχύει, ή ειδική εκκαθάριση του Ν.1892/1990 (A 101), όπως εκάστοτε ισχύει, ή άλλες ανάλογες καταστάσεις (μόνο για αλλοδαπά νομικά πρόσωπα) και επίσης, ότι δεν τελούν υπό διαδικασία έκδοσης απόφασης κοινής ή ειδικής εκκαθάρισης των ανωτέρω νομοθετημάτων ή υπό άλλες ανάλογες καταστάσεις (μόνο για αλλοδαπά νομικά πρόσωπα). (3) Επιπροσθέτως, τα ανωτέρω νομικά πρόσωπα πρέπει να προσκομίζουν: (α) Για τους διαχειριστές, στις περιπτώσεις των εταιρειών περιορισμένης ευθύνης (Ε.Π.Ε.), των ΙΚΕ και των προσωπικών εταιρειών (Ο.Ε. και Ε.Ε.) και για τον πρόεδρο και διευθύνοντα σύμβουλο για τις ανώνυμες εταιρείες (Α.Ε.), απόσπασμα ποινικού μητρώου ή άλλο ισοδύναμο έγγραφο αρμόδιας διοικητικής ή δικαστικής αρχής της χώρας εγκατάστασης, από το οποίο να προκύπτει ότι τα ανωτέρω πρόσωπα δεν έχουν καταδικαστεί με αμετάκλητη δικαστική απόφαση, για κάποιο από τα αδικήματα της παρ. 1α(1) του παρόντος άρθρου. (β) Νομιμοποιητικά έγγραφα κάθε συμμετέχοντος, όπως το ΦΕΚ ίδρυσης και οι τροποποιήσεις του (για διαγωνιζόμενους με μορφή Α.Ε και Ε.Π.Ε), επικυρωμένο αντίγραφο ή απόσπασμα του καταστατικού του διαγωνιζομένου και των έγγραφων τροποποιήσεών του (για Ο.Ε και Ε.Ε). Στοιχεία και έγγραφα από τα οποία πρέπει να προκύπτουν τα μέλη του Δ.Σ., τα υπόλοιπα πρόσωπα που έχουν δικαίωμα να δεσμεύουν με την υπογραφή τους την Ε.Ε. και τα έγγραφα της νομιμοποίησης αυτών, αν αυτό δεν προκύπτει ευθέως από το καταστατικό, αναλόγως με τη νομική μορφή των εταιρειών ή κάθε άλλου νομικού προσώπου..//.

30 Α-22 (4) Επί ημεδαπών ανωνύμων εταιρειών τα προαναφερόμενα πιστοποιητικά της εκκαθάρισης της παρ. 1γ(2) του παρόντος άρθρου εκδίδονται, όσον αφορά στην κοινή εκκαθάριση από την αρμόδια Υπηρεσία της Νομαρχιακής Αυτοδιοίκησης, στο μητρώο Ανωνύμων Εταιρειών της οποίας είναι εγγεγραμμένη η συμμετέχουσα στο διαγωνισμό A.E., σύμφωνα με τις διατάξεις των άρθρων 7α.1.ια και 7β.12 του κ.ν. 2190/20, όπως εκάστοτε ισχύει, και, όσον αφορά στην ειδική εκκαθάριση του ν. 1892/90, όπως εκάστοτε ισχύει, από το αρμόδιο Πρωτοδικείο της έδρας της ανωνύμου εταιρείας που τελεί υπό ειδική εκκαθάριση. Επί ημεδαπών εταιρειών περιορισμένης ευθύνης και προσωπικών εταιρειών (Ο.Ε. και Ε.Ε.) το πιστοποιητικό της εκκαθάρισης, εκδίδεται από το αρμόδιο τμήμα του Πρωτοδικείου της έδρας της συμμετέχουσας στο διαγωνισμό επιχείρησης. δ. Οι Συνεταιρισμοί: (1) Απόσπασμα ποινικού μητρώου έκδοσης του τελευταίου τριμήνου πριν από την κοινοποίηση της ως άνω έγγραφης ειδοποίησης, ή άλλο ισοδύναμο έγγραφο αρμόδιας διοικητικής ή δικαστικής αρχής της χώρας εγκατάστασης από το οποίο να προκύπτει ότι ο πρόεδρος του Διοικητικού του Συμβουλίου δεν έχει καταδικασθεί με αμετάκλητη δικαστική απόφαση, για κάποιο από τα αδικήματα της παρ. 1α(1) του παρόντος άρθρου. (2) Τα δικαιολογητικά των παρ. 1α(2) και 1α(3) του παρόντος άρθρου, εφόσον πρόκειται για ημεδαπούς συνεταιρισμούς και της παρ. 1β(2) του παρόντος άρθρου, εφόσον πρόκειται για αλλοδαπούς συνεταιρισμούς, αντίστοιχα, και της παρ. 1γ(2) του παρόντος άρθρου. νόμιμα. (3) Βεβαίωση αρμόδιας αρχής ότι ο Συνεταιρισμός λειτουργεί ε. Οι ενώσεις προμηθευτών που υποβάλλουν κοινή προσφορά: Τα παραπάνω κατά περίπτωση δικαιολογητικά, για κάθε προμηθευτή που συμμετέχει στην Ένωση. 2. Εάν σε κάποια χώρα βεβαιώνεται από οποιαδήποτε αρχή της, ότι δεν εκδίδονται τα παραπάνω έγγραφα ή πιστοποιητικά, ή δεν καλύπτουν όλες τις ως άνω αναφερόμενες περιπτώσεις του παρόντος άρθρου, δύναται να αντικατασταθούν αυτά ως εξής: α. Εφόσον πρόκειται για προμήθεια η οποία εμπίπτει (παρ. 2 της διακήρυξης) στο πεδίο εφαρμογής της Οδηγίας 2004/18/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του ΠΔ 60/07, από ένορκη βεβαίωση του υπόχρεου προς.//.

31 Α-23 υποβολή του δικαιολογητικού. Εάν στη χώρα αυτή δεν προβλέπεται ούτε ένορκη βεβαίωση, δύναται αυτή να αντικατασταθεί με υπεύθυνη δήλωση του Ν.1599/86, όπως ισχύει σήμερα, ενώπιον αρμόδιας δικαστικής ή διοικητικής αρχής ή συμβολαιογράφου της χώρας, στην οποία είναι εγκατεστημένος ο προμηθευτής. β. Εφόσον πρόκειται για προμήθεια η οποία δεν εμπίπτει στο πεδίο εφαρμογής της Οδηγίας 2004/18/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του ΠΔ 60/07, από υπεύθυνη δήλωση του Ν.1599/86, όπως ισχύει σήμερα, του προμηθευτή που γίνεται ενώπιον δικαστικής ή διοικητικής αρχής ή συμβολαιογράφου της χώρας εγκατάστασης. Στην κατά τα άνω ένορκη βεβαίωση ή υπεύθυνη δήλωση θα δηλώνεται ότι στην συγκεκριμένη χώρα δεν εκδίδονται τα συγκεκριμένα έγγραφα και ότι δεν συντρέχουν στο συγκεκριμένο πρόσωπο οι ανωτέρω νομικές καταστάσεις. 3. Δικαιολογητικά Ονομαστικοποίησης Μετοχών Σύμφωνα με το άρθρο 8 του Ν.3310/2005, όπως ισχύει, οι μετοχές των ανωνύμων εταιρειών που συμμετέχουν στον παρόντα διαγωνισμό αυτοτελώς ή σε κοινοπραξία ή ένωση προσώπων ή σε οποιασδήποτε άλλης νομικής μορφής οντότητα είναι υποχρεωτικά ονομαστικές. Οι εταιρείες αυτές, επί ποινή απαράδεκτου, υποχρεούνται να προσκομίσουν στην Αναθέτουσα Αρχή τα κάτωθι: α. Ημεδαπές Ανώνυμες Εταιρείες: (1) Σύμφωνα με το άρθρο 1, παρ.2 του ΠΔ 82/96, όπως τροποποιήθηκε με την παρ. 7 του άρθρου 8 (περί ονομαστικοποίησης μετοχών) του Ν.3310/2005 και με το άρθρο 8 του Ν.3414/05, η ελληνική ανώνυμη εταιρεία υποχρεούται κατά την υποβολή της προσφοράς της να προσκομίσει στην Αναθέτουσα Αρχή τα κάτωθι: (2) Πιστοποιητικό της αρμόδιας αρχής που εποπτεύει, σύμφωνα με τις διατάξεις του ΚΝ 2190/1920, την εταιρεία από το οποίο προκύπτει ότι οι μετοχές της, με βάση το ισχύον καταστατικό της είναι ονομαστικές. (3) Αναλυτική κατάσταση με το στοιχεία των μετόχων της εταιρείας και τον αριθμό των μετοχών κάθε μετόχου, όπως τα στοιχεία αυτά είναι καταχωρημένα στο βιβλίο μετόχων της εταιρείας, το πολύ τριάντα (30) εργάσιμες ημέρες πριν από την ημέρα υποβολής της προσφοράς. (4) Σύμφωνα με το άρθρο 3 του ΠΔ 82/96, όπως τροποποιήθηκε με την παρ. 7 του άρθρου 8 του Ν.3310/2005, όπως ισχύει, τα προβλεπόμενα στην παρ. 2 του άρθρου 1 του ΠΔ 82/96 δικαιολογητικά υποβάλλονται από την ανάδοχο εταιρεία στο Τμήμα Ελέγχου Διαφάνειας του Ε.Σ.Ρ. πριν από την υπογραφή της σχετικής δημόσιας σύμβασης. Η αναλυτική κατάσταση της παρ. 2β του άρθρου 1 περιέχει τα στοιχεία του βιβλίου μετόχων και του ειδικού μετοχολογίου της αναδόχου εταιρείας, όπως αυτά είναι καταχωρημένα, το αργότερο τριάντα (30) εργάσιμες ημέρες πριν από την υποβολή των στοιχείων στο Τμήμα Ελέγχου.//.

32 Α-24 Διαφάνειας του Ε.Σ.Ρ. Οι διατάξεις του άρθρου 2, παρ. 2, 3 και 4 του ΠΔ 82/96 εφαρμόζονται και στην περίπτωση του άρθρου αυτού. (5) Οι ημεδαπές ανώνυμες εταιρείες, των οποίων οι μετοχές είναι εισηγμένες στο Χρηματιστήριο Αξιών Αθηνών, πρέπει επιπροσθέτως να αποδεικνύουν ότι έχουν τηρήσει τα οριζόμενα στο άρθρο 1, παρ. 5 του ΠΔ 82/96, όπως τροποποιημένο ισχύει. (6) Αλλοδαπές Ανώνυμες Εταιρείες (α) Σύμφωνα με τις διατάξεις του άρθρου 8 (περί ονομαστικοποίησης μετόχων) παρ.8 του Ν.3310/05, όπως ισχύει, οι αλλοδαπές ανώνυμες εταιρείες εφόσον έχουν κατά το δίκαιο της χώρας τους ονομαστικές μετοχές προσκομίζουν στην Αναθέτουσα Αρχή κατά την υποβολή του φακέλου συμμετοχής τα ακόλουθα έγγραφα: (β) Πιστοποιητικό αρμόδιας αρχής του κράτους της έδρας, από το οποίο να προκύπτει ότι οι μετοχές είναι ονομαστικές. (γ) Αναλυτική κατάσταση μετόχων, με αριθμό των μετοχών του κάθε μετόχου, όπως τα στοιχεία αυτά είναι καταχωρημένα στο βιβλίο μετόχων της εταιρείας με ημερομηνία το πολύ τριάντα (30) εργάσιμες ημέρες πριν από την καταληκτική ημερομηνία υποβολής της προσφοράς. (δ) Κάθε άλλο στοιχείο από το οποίο να προκύπτει η ονομαστικοποίηση μέχρι φυσικού προσώπου των μετοχών, που έχει συντελεστεί το τελευταίο 30ήμερο πριν την υποβολή της προσφοράς. (7) Οι εταιρείες, οι οποίες είναι εισηγμένες στα Χρηματιστήρια κρατών μελών της Ευρωπαϊκής Ένωσης ή του Οργανισμού Οικονομικής Συνεργασίας και Ανάπτυξης (Ο.Ο.Σ.Α.), πρέπει να προσκομίσουν: (α) Πιστοποιητικό του οικείου χρηματιστηρίου, με το οποίο βεβαιώνεται ότι η εταιρεία αυτή είναι εισηγμένη στο χρηματιστήριο αυτό. (β) Ενημερωτικό δελτίο των μετόχων της εταιρείας συντεταγμένο κατά τους ορισμούς της νομοθεσίας η οποία διέπει τη λειτουργία της συγκεκριμένης εταιρείας (δίκαιο της έδρας). 4. Δικαιολογητικά Διασφάλισης Διαφάνειας α. Σύμφωνα με την υπ αριθμ /07 ΚΥΑ (ΦΕΚ Β'1673), για την εφαρμογή του άρθρου 5 του Ν.3310/2005 όπως τροποποιήθηκε με το άρθρο 5 του Ν.3414/05, πριν από την υπογραφή της συμφωνίας, ο προμηθευτής οφείλει να προσκομίσει στην αναθέτουσα Αρχή, υπεύθυνη δήλωση του άρθρου 8 του Ν.1599/86 όπως τροποποιήθηκε και ισχύει, ψηφιακά υπογεγραμμένη, για τη μη έκδοση καταδικαστικής απόφασης κατά την έννοια του άρθρου 3 του Ν.3310/05 όπως αντικαταστάθηκε με το άρθρο 3 του Ν.3414/05..//.

33 Α-25 β. Ειδικότερα με τη φορολογική ενημερότητα του Οικονομικού φορέα, η Αναθέτουσα Αρχή αναζητά αυτεπάγγελτα από το σύστημα TAXISNET δεδομένα σχετικά με την φορολογική ενημερότητα του Οικονομικού Φορέα, στον οποίο πρόκειται να γίνει η κατακύρωση, κατά την ημερομηνία της σχετικής ηλεκτρονικής ειδοποίησης του. Σε περίπτωση που το σύστημα παρουσιάζει κάποιον Οικονομικό Φορέα μη ενήμερο φορολογικά η Αναθέτουσα Αρχή οφείλει εντός τριών (3) εργασίμων ημερών από την ημερομηνία της σχετικής ηλεκτρονικής ειδοποίησης σε αυτόν στον οποίο πρόκειται να γίνει η κατακύρωση, να τον ειδοποιήσει εγγράφως ή με άλλο πρόσφορο τρόπο (μέσω του συστήματος), να προσκομίσει φορολογική ενημερότητα σε έντυπη μορφή εντός της προθεσμίας των 20 ημερών και από την οποία να προκύπτει ότι είναι ως κατά τα άνω φορολογικά ενήμερος. γ. Όταν ο Οικονομικός φορέας δεν διαθέτει ελληνικό αριθμό φορολογικού μητρώου (ΑΦΜ) υποβάλλει ηλεκτρονικά σε μορφή αρχείου τύπου pdf εντός είκοσι (20) ημερών από την ημερομηνία ειδοποιήσεως σε αυτόν και καταθέτει αυτή στην αρμόδια υπηρεσία ή την αποστέλλει ταχυδρομικά, σε έντυπη μορφή εντός τριών (3) εργασίμων ημερών από την ημερομηνία της σχετικής ηλεκτρονικής υποβολής (με διαβιβαστικό όπου θα αναφέρονται ανα λυτικά τα προσκομιζόμενα δικαιολογητικά). Σε περίπτωση ταχυδρομικής αποστολής ως ημερομηνία κατάθεσης λογίζεται η ημερομηνία αποστολής που αποδεικνύεται από τη σφραγίδα ταχυδρομείου. δ. Τυχόν απαιτούμενες δηλώσεις ή υπεύθυνες δηλώσεις του παρόντος άρθρου υπογράφονται ψηφιακά από τους έχοντες υποχρέωση προς τούτο και δεν απαιτείται σχετική θεώρηση γνησίου υπογραφής. ε. Επισημαίνεται ότι, δικαιολογητικά που εκδίδονται σε Κράτος εκτός Ελλάδας, θα συνοδεύονται υποχρεωτικά από επίσημη μετάφρασή τους στην Ελληνική γλώσσα. στ. Εάν στην οικεία χώρα δεν εκδίδονται τα ανωτέρω έγγραφα, αντικαθίστανται από ένορκη βεβαίωση των νομίμων εκπροσώπων των επιχειρήσεων ενώπιον Συμβολαιογράφου ή Δικαστικής Αρχής ή, σε περίπτωση που δεν προβλέπεται από το δίκαιο της οικείας χώρας ένορκη βεβαίωση, από Υπεύθυνη Δήλωση της παραγράφου 4 του άρθρου 8 του Ν.1599/1986 όπως εκάστοτε ισχύει και υπογεγραμμένη ψηφιακά των ως άνω εκπροσώπων, φέρουσα βεβαίωση του γνησίου της υπογραφής από Συμβολαιογράφο, Δικαστική ή Διοικητική Αρχή. Η μη έγκαιρη και προσήκουσα υποβολή των ανωτέρω δικαιολογητικών συνιστά λόγο αποκλεισμού του προσφέροντα από τον διαγωνισμό. Άρθρο 12ο Ανακοίνωση Κατακύρωσης-Ανάθεσης 1. Στον προμηθευτή στον οποίο έγινε κατακύρωση ή ανάθεση προμήθειας, αποστέλλεται σχετική ανακοίνωση που περιλαμβάνει τουλάχιστον τα παρακάτω στοιχεία:.//.

34 Α-26 α. Το προς προμήθεια είδος, την ποσότητα και την τιμή αυτού. β. Τον φορέα για τον οποίο προορίζεται το υλικό. γ. Τη συμφωνία της κατακύρωσης ή της ανάθεσης με τους όρους της διακήρυξης και της πρόσκλησης. δ. Την προθεσμία υπογραφής της σύμβασης. 2. Ο προμηθευτής στον οποίο κατακυρώθηκε ή ανατέθηκε η προμήθεια, υποχρεούται να προσέλθει εντός του χρονικού διαστήματος που ορίζεται στην ανωτέρω ανακοίνωση, για την υπογραφή της σχετικής σύμβασης, έχοντας καταβάλλει τα έξοδα δημοσίευσης, προσκομίζοντας επιπλέον και την προβλεπόμενη εγγύηση καλής εκτέλεσης αυτής. Άρθρο 13ο Εγγυήσεις 1. Οι εγγυήσεις εκδίδονται από πιστωτικά ιδρύματα ή άλλα νομικά πρόσωπα που λειτουργούν νόμιμα στα κράτη μέλη της Ευρωπαϊκής Ένωσης και έχουν σύμφωνα με τα ισχύοντα το δικαίωμα αυτό. Τα αντίστοιχα έγγραφα των εγγυήσεων αν δεν είναι διατυπωμένα στην Ελληνική, θα συνοδεύονται από επίσημη μετάφραση και επικύρωση. 2. Κάθε προσφορά συμπεριλαμβανομένης και αυτής των Μ.Μ.Ε. ή των ενώσεών τους κ.λ.π. συνοδεύεται υποχρεωτικά από εγγύηση συμμετοχής υπέρ του συμμετέχοντος για ποσό που θα καλύπτει το 2% της συνολικής προϋπολογισθείσας δαπάνης, ή της συνολικής προϋπολογισθείσας δαπάνης των ειδών που θα προσφερθούν, μη συμπεριλαμβανομένου Φ.Π.Α. Ο αναλογούν Φ.Π.Α και οι προβλεπόμενες κρατήσεις έχουν συμπεριληφθεί στην προϋπολογισθείσα αξία. 3. Η εγγυητική επιστολή συμμετοχής θα πρέπει να είναι σύμφωνη με το συνημμένο υπόδειγμα (Προσθήκη «1 /A» της παρούσης) και η παρεχόμενη εγγύηση πρέπει να ισχύει τουλάχιστον επί ένα (1) μήνα μετά την λήξη του χρόνου ισχύος της προσφοράς που ζητάει η διακήρυξη. Η εγγυητική επιστολή συμμετοχής επιστρέφεται στους συμμετέχοντες στην περίπτωση απόρριψης της προσφοράς και εφόσον δεν έχει ασκηθεί ένδικο μέσο ή έχει εκπνεύσει άπρακτη η προθεσμία άσκησης ένδικών μέσων ή παραίτησης από αυτά..//.

35 Α Για την καλή εκτέλεση των όρων της σύμβασης, ο προμηθευτής είναι υποχρεωμένος να καταθέτει εγγυητική επιστολή που να καλύπτει το 5% της συνολικής συμβατικής αξίας χωρίς Φ.Π.Α. (Προσθήκη «2/Α» της παρούσης). 5. Σε περίπτωση που με την υπογραφή της σύμβασης, προβλέπεται απ αυτήν η χορήγηση προκαταβολής, αυτή χορηγείται με κατάθεση εγγυητικής επιστολής σύμφωνα με το άρθρο 25 (όπως αυτό τροποποιήθηκε με το άρθρο 157 του Ν.4281/14) του ΠΔ 118/07 (Προσθήκη «3/Α» της παρούσης). 6. Επισημαίνεται ότι ο χρόνος ισχύος της εγγυητικής επιστολής καλής εκτέλεσης της προς υπογραφή σύμβασης και της εγγυητικής επιστολής προκαταβολής πρέπει να είναι αορίστου χρόνου, δηλαδή θα ισχύουν μέχρι επιστροφής τους στην Τράπεζα. 7. Στις περιπτώσεις που απαιτείται εγγύηση καλής λειτουργίας ή συντήρησης, ο προμηθευτής υποχρεούται πριν την αποδέσμευση της εγγυητικής επιστολής καλής εκτέλεσης της σύμβασης, να καταθέσει εγγυητική επιστολή Τραπέζης καλής λειτουργίας ή συντήρησης των ειδών, εκ ποσοστού ίσου με το 2,5% της συμβατικής αξίας αυτών χωρίς Φ.Π.Α, εκτός εάν στη τεχνική περιγραφή της διακήρυξης ορίζεται διαφορετικό ποσοστό. Η εν λόγω εγγυητική επιστολή θα καλύπτει όλο το χρονικό διάστημα της εγγύησης καλής λειτουργίας των ειδών. Άρθρο 14ο Κρατήσεις Έξοδα 1. Οι κρατήσεις και λοιπά έξοδα που βαρύνουν τον προμηθευτή, καθορίζονται επακριβώς στους ειδικούς όρους του διαγωνισμού. 2. Από τον προμηθευτή θα παρακρατείτε Φόρος Εισοδήματος (ΦΕ) σε ποσοστό που θα καθορίζεται επακριβώς στους ειδικούς όρους, επί του ποσού που προκύπτει από την καθαρή αξία του υλικού αφαιρουμένων των κρατήσεων, σε εφαρμογή του άρθρου 24 του Ν. 2198/ Ο αναλογούν Φ.Π.Α. βαρύνει την Υπηρεσία. Άρθρο 15ο Χρόνος - Τόπος Παράδοσης Υλικών 1. Τα υλικά να παραδοθούν ανά 1/3 της ποσότητας σε 3,5 και 6 μήνες από την υπογραφή της σύμβασης. Ως τόπος παράδοσης του υλικού καθορίζεται η Μονάδα που αναφέρεται στο Παράρτημα «Γ». Οι παραδόσεις να.//.

36 Α-28 πραγματοποιούνται τμηματικά, κατόπιν συνεννόησης με το μειοδότη προμηθευτή. 2. Ο προμηθευτής υποχρεούται να παραδίδει τα υλικά μέσα στα χρονικά όρια και με τον τρόπο που ορίζει η σύμβαση. 3. Ο συμβατικός χρόνος παράδοσης μπορεί να παρατείνεται, σύμφωνα με τα οριζόμενα στο άρθρο 26 του ΠΔ 118/07, το ανώτερο μέχρι 1/4 αυτού, κατά περίπτωση, με επιφύλαξη των δικαιωμάτων του Δημοσίου για την επιβολή των προβλεπομένων κυρώσεων (άρθρο 32 του ΠΔ 118/07). 4. Η παράδοση θα πραγματοποιείται με μεταφορικά μέσα και δαπάνη του προμηθευτή, ενώ τηρείται η παρακάτω διαδικασία: α. Ο προμηθευτής, πριν την προσκόμιση των υλικών, έρχεται σε συνεννόηση με τον πρόεδρο της επιτροπής ελέγχου και παραλαβής προμηθειών της Υπηρεσίας, για την έγκαιρη από αυτόν ειδοποίηση της Μονάδας, για να βρεθεί ο αναγκαίος αποθηκευτικός χώρος και να καθοριστεί η ημερομηνία παραλαβής. β. Όμοια εξασφαλίζει από την αρμόδια Υπηρεσία Ασφαλείας, άδεια εισόδου του προσωπικού τους στις Μονάδες που εμπλέκονται, όπου και κάθε φορά αυτό απαιτείται για την παράδοση. 5. Δεν επιβάλλονται κυρώσεις στον προμηθευτή αλλά χορηγείται κατά την κρίση του αρμόδιου φορέα (ΑΣΔΥΣ/ΔΠΜ) μετάθεση των συμβατικών προθεσμιών παράδοσης ή φόρτωσης του είδους, εφόσον διαπιστωθεί: α. Υπαιτιότητα της ενδιαφερόμενης για την προμήθεια αρμόδιας Υπηρεσίας. β. Ανωτέρα βία εξαιτίας της οποίας προκαλείται αδυναμία παράδοσης του υλικού μέσα στο συμβατικό χρόνο. Η απόδειξη ανώτερης βίας βαρύνει τον προμηθευτή. 6. Ως περιπτώσεις ανωτέρας βίας αναφέρονται ενδεικτικά οι ακόλουθες: α. Γενική ή μερική απεργία που συνεπάγεται τη διακοπή των εργασιών του καταστήματος ή του εργοστασίου του προμηθευτή. β. Πυρκαγιά στο κατάστημα ή στο εργοστάσιο του προμηθευτή που να προκλήθηκε όχι από δική του ευθύνη..//.

37 Α-29 γ. Πλημμύρα. δ. Σεισμός. ε. Πόλεμος. στ. Διακοπή στην παροχή ηλεκτρικού ρεύματος ή βλάβη στα μηχανήματα, που βεβαιώνεται από αρμόδιους και εφόσον αυτή επιδρά στην εκτέλεση της σύμβασης από τον ίδιο τον προμηθευτή ή από κατασκευαστή προμηθευτή δευτερευόντων εξαρτημάτων ή πρώτων υλών. ζ. Εμπορικός αποκλεισμός μεταφορών (διεθνούς δικτύου). η. Εμπορικός αποκλεισμός εισαγωγής (EMPARGO). 7. Ο προμηθευτής που επικαλείται ανωτέρα βία, υποχρεούται μέσα σε είκοσι (20) ημέρες από τότε που συνέβησαν τα περιστατικά που συνιστούν την ανωτέρα βία, να αναφέρει εγγράφως αυτά και να προσκομίσει στην Υπηρεσία τα απαραίτητα αποδεικτικά στοιχεία. 8. Η μετάθεση είναι αποδεκτή σε κάθε περίπτωση μόνο αν υποβληθεί εμπρόθεσμα και νομότυπα. Άρθρο 16ο Παραλαβή Υλικών 1. Η παραλαβή του υλικού θα πραγματοποιηθεί από την αρμόδια επιτροπή, εντός του καθορισμένου, από τους ειδικούς όρους και τη σύμβαση, χρονικού διαστήματος, από την προσκόμιση του υλικού. 2. Ο έλεγχος της ποιοτικής και ποσοτικής παραλαβής θα γίνει σύμφωνα με το άρθρο 27 του ΠΔ 118/07 και με την τεχνική περιγραφή ή προδιαγραφή (κατά περίπτωση) της Υπηρεσίας, με σύνταξη πρωτοκόλλου οριστικής ποιοτικής και ποσοτικής παραλαβής, παρουσία του προμηθευτή, εφόσον το επιθυμεί. Η επιτροπή παραλαβής είναι δυνατόν να ενισχυθεί με πραγματογνώμονα από τον αρμόδιο Φορέα. 3. Η επιτροπή ελέγχου της Υπηρεσίας, δύναται να ζητήσει περαιτέρω εργαστηριακές εξετάσεις του δείγματος στο ΧΗΣ, στο ΓΧΚ ή σε άλλο πιστοποιημένο εργαστήριο. Οι εργαστηριακές εξετάσεις βαρύνουν τον προμηθευτή. Σε περίπτωση που δεν καταβληθεί το αντίτιμο των χημικών εξετάσεων εντός του προβλεπόμενου χρονικού διαστήματος από την έγγραφη.//.

38 Α-30 ειδοποίηση της αρμόδιας χημικής υπηρεσίας, είναι δυνατή η βεβαίωση του οφειλόμενου ποσού στην αρμόδια Δ.Ο.Υ. και η είσπραξή του σύμφωνα με τις διατάξεις του Κώδικα Εισπράξεως Δημοσίων Εσόδων, δεδομένου ότι αποτελεί κατά ένα μέρος δημόσιο έσοδο και κατά το υπόλοιπο έσοδο του ΕΚΟΕΜΣ. [ Η είσπραξη εσόδων υπέρ ΕΚΟΕΜΣ έχει ανατεθεί στις Δ.Ο.Υ. με το Αριθμ /7572/0016/ /Αποφ.Υφ.Οικονομικών (ΦΕΚ Β 2155) «Είσπραξη Εσόδων Υπέρ Τρίτων από τις Δ.Ο.Υ.» ]. Υπό την ανωτέρω επιλογή, διασφαλίζεται απολύτως η είσπραξη του αντιτίμου των παρεχόμενων υπηρεσιών, ενώ ταυτόχρονα αποφεύγονται καθυστερήσεις στη διαδικασία των προμηθειών. Αντίστοιχη ρύθμιση απαντάται και στις διατάξεις του Αριθ /8004/0078/1-8-97/Αποφ. Υφ. Οικονομικών (ΦΕΚ Β 714) «Λεπτομέρειες εφαρμογής του άρθρου 2 παρ.4 του Ν.4328/29 Περί Συστάσεως Γενικού Χημείου του Κράτους», που αναφέρεται στην είσπραξη των χρηματικών ποσών που καταβάλλονται για την παροχή υπηρεσιών από το Γενικό Χημείο του Κράτους. 4. Τα αποτελέσματα των χημικών εξετάσεων θα κοινοποιούνται μετά την καταβολή του αντιτίμου αυτών. Σε περίπτωση αδυναμίας εκτέλεσης μερικών εξ αυτών, τότε το κόστος εκτέλεσης αυτών σε άλλους προβλεπόμενους φορείς θα βαρύνει τον προμηθευτή (ΦΕΚ 488/Β / , ΦΕΚ 161/Β / και ΦΕΚ 131/Β /7-2-03). Άρθρο 17ο Κήρυξη Προμηθευτή ως Εκπτώτου - Κυρώσεις - Εξαιρέσεις 1. Σε περίπτωση που ο προμηθευτής δεν προσέλθει στην προθεσμία που του ορίστηκε, να υπογράψει την σχετική σύμβαση, κηρύσσεται υποχρεωτικά έκπτωτος από την κατακύρωση ή ανάθεση που έγινε στο όνομά του και από κάθε δικαίωμα που απορρέει από αυτήν, με απόφαση του αρμόδιου Υπουργού ή του αρμόδιου για τη διοίκηση του φορέα οργάνου, ύστερα από γνωμοδότηση του αρμόδιου οργάνου. 2. Με την ίδια διαδικασία, ο προμηθευτής κηρύσσεται υποχρεωτικά έκπτωτος από τη σύμβαση και από κάθε δικαίωμά του που απορρέει απ αυτή, εφόσον δεν φόρτωσε, παρέδωσε ή αντικατέστησε τα συμβατικά υλικά, ή δεν επισκεύασε ή συντήρησε αυτά μέσα στο συμβατικό χρόνο ή στο χρόνο παράτασης, που του δόθηκε, σύμφωνα με όσα προβλέπονται στο άρθρο 26 του ΠΔ 118/ Σε περίπτωση που ο προμηθευτής δεν παραδώσει όλη την ποσότητα ή μέρος του υλικού που ανέλαβε να προμηθεύσει μέσα στις προθεσμίες που καθορίζονται από την παρούσα σύμβαση και δεν έχει υποβάλει έγκαιρα αίτημα παράτασης ή σε περίπτωση απόρριψης όλης ή μέρους της ποσότητας του υλικού.//.

39 Α-31 και μη αντικατάστασής της μέσα στις καθορισμένες προθεσμίες ή σε περίπτωση αθετήσεως οποιουδήποτε όρου της σύμβασης αυτής, κηρύσσεται ΕΚΠΤΩΤΟΣ με απόφαση του αρμόδιου για τη διοίκηση φορέα οργάνου, ύστερα από γνωμοδότηση του αρμόδιου οργάνου, το οποίο υποχρεωτικά καλεί τον ενδιαφερόμενο προς παροχή εξηγήσεων, κατά το άρθρο 20 του ισχύοντος Συντάγματος (άρθ ρο 34 του ΠΔ 118/07). Η κήρυξη του προμηθευτή ως εκπτώτου έχει τις παρακάτω συνέπειες αθροιστικά ή διαζευκτικά: α. Κατάπτωση ολική ή μερική της εγγύησης συμμετοχής ή καλής εκτέλεσης της σύμβασης, κατά περίπτωση. β. Προμήθεια του υλικού σε βάρος του εκπτώτου προμηθευτή, είτε από τους υπόλοιπους προμηθευτές που είχαν λάβει μέρος στο διαγωνισμό, είτε με διενέργεια διαγωνισμού, είτε με διαπραγμάτευση, αν συντρέχουν οι προϋποθέσεις του άρθρου 22 του ΠΔ 118/07. Κάθε άμεση ή έμμεση προκαλούμενη ζημία του δημοσίου ή το τυχόν διαφέρον που θα προκύψει, καταλογίζεται σε βάρος του έκπτωτου προμηθευτή. Ο καταλογισμός αυτός γίνεται ακόμη και στην περίπτωση που δεν πραγματοποιείται νέα προμήθεια του υλικού, κατά τα παραπάνω οριζόμενα. Στην περίπτωση αυτή, ο υπολογισμός του καταλογιζόμενου ποσού γίνεται με βάση κάθε στοιχείο, κατά την κρίση της Υπηρεσίας και με βάση τις αρχές της καλής πίστης και των συναλλακτικών ηθών. γ. Προσωρινός ή οριστικός αποκλεισμός του προμηθευτή από το σύνολο ή μέρος των προμηθειών των φορέων που αναφέρονται στο πεδίο εφαρμογής του Ν.2286/95. Ο αποκλεισμός σε οποιαδήποτε περίπτωση πραγματοποιείται μόνο με απόφαση του Υπουργού Ανάπτυξης. δ. Καταλογισμός στον προμηθευτή ποσού ίσου με το 10% της αξίας του υλικού για το οποίο κηρύχθηκε έκπτωτος όταν του δόθηκε το δικαίωμα να παραδώσει το υλικό μέχρι την προηγούμενη της ημερομηνίας διενέργειας του διαγωνισμού, ανεξάρτητα εάν τελικά έκανε ή όχι χρήση του δικαιώματος αυτού. Στην περίπτωση αυτή έχουν εφαρμογή και τα αναφερόμενα στο άρθρο 32, παρ. 2 και 3 του ΠΔ 118/07. ε. Είσπραξη εντόκως της τυχόν προκαταβολής που χορηγήθηκε στον έκπτωτο από τη σύμβαση προμηθευτή, είτε από ποσόν που τυχόν δικαιούται να λάβει, είτε με κατάθεση του ποσού από τον ίδιο, είτε με κατάπτωση της εγγύησης προκαταβολής. Ο υπολογισμός των τόκων γίνεται από την ημερομηνία λήψης της προκαταβολής από τον προμηθευτή μέχρι την ημερομηνία έκδοσης της απόφασης κήρυξης του ως εκπτώτου, με το ισχύον κάθε φορά ανώτατο όριο επιτοκίου για τόκο από δικαιοπραξία, από την ημερομηνία δε αυτή και μέχρι της επιστροφής της, με το ισχύον κάθε φορά επιτόκιο για τόκο υπερημερίας. Σε.//.

40 Α-32 περίπτωση που η προμήθεια υλικού σε βάρος εκπτώτου προμηθευτή γίνεται με τροποποίηση όρων ή τεχνικών προδιαγραφών της κατακύρωσης, της ανάθεσης ή της σύμβασης, από τις οποίες κηρύχθηκε έκπτωτος, κατά περίπτωση, κατά τον υπολογισμό του διαφέροντος σε βάρος του, λαμβάνεται υπόψη η διαφορά που τυχόν προκύπτει από την τροποποίηση των σχετικών όρων ή τεχνικών προδιαγραφών, η οποία συμψηφίζεται με το προς καταλογισμό ποσό. 4. Στον προμηθευτή που κηρύσσεται έκπτωτος από την κατακύρωση, ανάθεση ή σύμβαση, επιβάλλονται κυρώσεις σύμφωνα με τα οριζόμενα στο άρθρο 34 του ΠΔ 118/07 αφού κληθεί υποχρεωτικά προς παροχή εξηγήσεων. 5. Ειδικότερα ως προς τα καθοριζόμενα στην παράγραφο 5β του άρθρου 34 του ΠΔ 118/07, καθορίζεται ότι η καταβολή της διαφοράς του ποσού από τον έκπτωτο προμηθευτή στον τυχόν επόμενο προμηθευτή-μειοδότη, ώστε να είναι δυνατή η κάλυψη της προκύπτουσας διαφοράς τακτοποιείται όπως παρακάτω: α. Με την κατάθεση της διαφοράς στον Αριθμό Λογαριασμού του ΚΤΣ/ΔΥΒ που τηρείται στην Τράπεζα της Ελλάδος και υπέρ της μερίδας ΑΣΔΥΣ/ΔΠΜ προκειμένου να αποπληρωθεί η διαφορά χωρίς να επιβαρυνθεί επιπλέον ο προϋπολογισμός του ΓΕΣ. β. Σε περίπτωση άρνησης ή κωλυσιεργίας του εκπτώτου προμηθευτή να αποσταλεί έγγραφο στην ΑΣΔΥΣ προκειμένου να ακολουθηθεί η διαδικασία βεβαίωσης του εν λόγω ποσού ως δημόσιου εσόδου. 6. Ο προμηθευτής δεν κηρύσσεται έκπτωτος από την κατακύρωση ή ανάθεση ή την σύμβαση, όταν: α. Η σύμβαση δεν υπογράφτηκε ή το υλικό δεν φορτώθηκε ή παραδόθηκε ή αντικαταστάθηκε με ευθύνη του Δημοσίου. β. Συντρέχουν λόγοι ανωτέρας βίας ή άλλοι ιδιαιτέρως σοβαροί λόγοι (άρθρο 34 3 Π.Δ. 118/07). Άρθρο 18ο Τρόπος Πληρωμής 1. Η πληρωμή των προμηθευτών θα γίνει με ΤΧΕ όπως επακριβώς καθορίζεται στους ειδικούς όρους του διαγωνισμού. 2. Στην προσφορά θα πρέπει να επιλέγεται με σαφήνεια ένας από τους παρακάτω τρόπους πληρωμής:.//.

41 Α-33 α. Με την εξόφληση του 100% της συμβατικής αξίας μετά την οριστική παραλαβή των υλικών. β. Με την χορήγηση έντοκης προκαταβολής μέχρι ποσοστού 50% της συμβατικής αξίας χωρίς ΦΠΑ, μετά την υπογραφή της σύμβασης με την κατάθεση ισόποσης εγγυητικής επιστολής προκαταβολής, που θα είναι σύμφωνη με τα οριζόμενα στο άρθρο 25 του ΠΔ 118/07 και το άρθρο 157 του Ν.4281/14. Η χορήγηση της ανωτέρω προκαταβολής θα γίνεται εντόκως και σύμφωνα με τα άρθρα 25 παρ.6, 32 παρ.5 και 34 παρ. 5 εδάφ. ε του ΠΔ 118/07. Σε περίπτωση επιλογής πληρωμής με προκαταβολή κατά την εξόφληση θα παρακρατείται τόκος επί της εισπραχθείσης προκαταβολής και για χρονικό διάστημα υπολογιζόμενο από την ημερομηνία λήψεως αυτής μέχρι την ημερομηνία οριστικής ποιοτικής και ποσοτικής παραλαβής. Ο τόκος θα υπολογίζεται με βάσει το επιτόκιο των εντόκων γραμματίων του Δημοσίου δωδεκάμηνης διάρκειας προσαυξημένο κατά 0,25 ποσοστιαίες μονάδες (απόφ.2/51557/0026/ ΦΕΚ 1209/Β/01 Υπ. Οικονομικών) που ισχύει κατά το χρόνο έκδοσης του χρηματικού εντάλματος ή της επιταγής και θα παραμένει σταθερό μέχρι την εξάντληση του ποσού της χορηγηθείσας προκαταβολής. Το υπόλοιπο, είτε μετά την οριστική παραλαβή των υλικών, είτε με πληρωμή ποσοστού 20% της συμβατικής αξίας χωρίς Φ.Π.Α. με το μακροσκοπικό πρωτόκολλο παραλαβής και εξόφλησης της υπόλοιπης συμβατικής αξίας με τον συνολικό Φ.Π.Α. μετά την οριστική παραλαβή των υλικών. γ. Με προθεσμιακό διακανονισμό για το 100% της συμβατικής αξίας ή για μέρος αυτής. 3. Σε περίπτωση τμηματικής - σταδιακής παράδοσης θα γίνεται αποπληρωμή για το μέρος της ποσότητας που θα παραδίδεται με τον αναλογούντα Φ.Π.Α, μετά την οριστική παραλαβή της. 4. Όταν στην προσφορά δε δηλώνεται ο ένας από τους τρεις τρόπους πληρωμής, λογίζεται ο πρώτος τρόπος, ο οποίος θα είναι και ο συμβατικός τρόπος πληρωμής. 5. Ως προς τα δικαιολογητικά πληρωμής και λοιπά στοιχεία, στις προμήθειες εσωτερικού και εξωτερικού, ισχύουν τα όσα αναφέρονται στο ΠΔ 118/07, άρθρο 35. Πέραν των ανωτέρω δικαιολογητικών, η αρμόδια Υπηρεσία που διενεργεί τον έλεγχο και την πληρωμή, μπορεί να ζητήσει και οποιοδήποτε άλλο κρίνει απαραίτητο, αρκεί αυτό να αναφέρεται στους ειδικούς όρους της παρούσας διακήρυξης..//.

42 Α Η αναθέτουσα αρχή, εάν δεν συμφωνήθηκε ορισμένη ημέρα η προθεσμία πληρωμής της αμοιβής, γίνεται υπερήμερος, χωρίς να απαιτείται όχληση και οφείλει τόκους: α. Εάν παρέλαβε το τιμολόγιο πριν την έκδοση του οριστικού πρωτοκόλλου ποιοτικής και ποσοτικής παραλαβής, μόλις περάσουν εξήντα (60) ημέρες από την ημερομηνία έκδοσης του παραπάνω πρωτοκόλλου, ή β. Εάν παρέλαβε το τιμολόγιο μετά την έκδοση του οριστικού πρωτοκόλλου ποιοτικής και ποσοτικής παραλαβής, μόλις περάσουν εξήντα (60) ημέρες από την παραλαβή του τιμολογίου. Το ύψος των τόκων υπερημερίας που είναι υποχρεωμένη να καταβάλει η αναθέτουσα αρχή υπολογίζεται με βάση το επιτόκιο που εφαρμόζει η Ευρωπαϊκή Κεντρική Τράπεζα («Επιτόκιο αναφοράς») προσαυξημένο κατά 0,30 ποσοστιαίες μονάδες («περιθώριο»). Άρθρο 19ο Ενστάσεις - Προσφυγές 1. Ενστάσεις - προσφυγές υποβάλλονται ηλεκτρονικά από τους οικονομιούς φορείς, σύμφωνα με την κείμενη νομοθεσία, για τους λόγους και με τη διαδικασία που προβλέπεται από το άρθρο 4 του Ν. 3886/2010, μέσω του συστήματος και επισυνάπτοντας το σχετικό έγγραφο σε μορφή αρχείου τύπου.pdf το οποίο φέρει ψηφιακή υπογραφή. 2. Μετά την υποβολή των ενστάσεων/προσφυγών, η Αναθέτουσα Αρχή προβαίνει στην αξιολόγηση αυτών μέσω των αρμόδιων πιστοποιημένων στο Σύστημα οργάνων της, εντός των προθεσμιών στο Ν.3886/2010 και με τις διαδικασίες που προβλέπει. Άρθρο 20ο Έξοδα Δημοσίευσης Οι συμμετέχοντες στο διαγωνισμό οφείλουν να συμπεριλάβουν στο φάκελο δικαιολογητικών συμμετοχής τους, υπεύθυνη δήλωση του Ν.1599/86, όπως ισχύει σήμερα, στην οποία θα αναγράφουν τη δέσμευσή τους, ότι σε περίπτωση που αναδειχθούν μειοδότες, αναλαμβάνουν τα έξοδα των εκ του νόμου απαραίτητων δημοσιεύσεων της διακήρυξης (δεν απαιτείται θεώρηση) σύμφωνα με το Ν. 3801/09..//.

43 Α-35 Άρθρο 21ο Λοιποί όροι 1. Όπου από τους όρους του διαγωνισμού, απαιτείται η ηλεκτρονική υποβολή πιστοποιητικού, βεβαίωσης ή άλλου εγγράφου, αυτά κατατίθενται σύμφωνα με τα προβλεπόμενα στον Ν.2690/99, όπως τροποποιήθηκε και ισχύει με τον Ν.4250/ Επισημαίνεται ότι, όλα τα φύλλα των οικονομικών και τεχνικών προσφορών, συμπεριλαμβανομένων των εμπορικών φυλλαδίων (Prospectus, φωτογραφιών, τεχνικών φυλλαδίων κ.λ.π) θα φέρουν συνεχή αρίθμηση από το πρώτο μέχρι το τελευταίο. Για ευχερέστερη αναζήτηση των στοιχείων αυτών, οι προσφορές (οικονομικές - τεχνικές), να συνοδεύονται από ευρετήριο, στο οποίο θα αναγράφεται το περιεχόμενο του κάθε εγγράφου, με την αντίστοιχη αρίθμηση που φέρει κατά τα ανωτέρω (πχ οικονομική προσφορά: φύλλα 1-4, εγγυητική επιστολή: φύλλο 5 κ.ο.κ). 3. Οι προμηθευτές, εφόσον επιθυμούν εκχώρηση των δικαιωμάτων και υποχρεώσεών τους σε τράπεζα, υποχρεούνται να το γνωστοποιούν στην Υπηρεσία με την υποβολή της οικονομικής προσφοράς τους. Προ της υπογραφής της σύμβασης οι προμηθευτές θα προσκομίζουν στην Υπηρεσία το σχέδιο της σύμβασης εκχώρησης, προκειμένου να ελέγχεται από το Νομικό Γραφείο της Δνσης. Το επίσημο πλέον κείμενο θα αναγράφεται στο κείμενο της σύμβασης και θα αποτελεί αναπόσπαστο μέρος αυτής. 4. Κανένας υποψήφιος προμηθευτής δεν μπορεί σε οποιαδήποτε περίπτωση να επικαλεστεί προφορικές απαντήσεις εκ μέρους της Υπηρεσίας, σχετικά με τους όρους της παρούσας διακήρυξης. 5. Κατά τα λοιπά ισχύουν οι διατάξεις του Ν. 2286/95, N. 4270/14, του ΠΔ 118/07 (όπως αυτό συμπληρώθηκε με το Ν.4038/12 ) καθώς και η τεχνική προδιαγραφή της Υπηρεσίας. Ακριβές Αντίγραφο Ταξχος Ελευθέριος Δελαλής Δ ι ε υ θ υ ν τ ή ς Λγός (ΥΠ) Κων/να Μπαρμπαρέσου ΔΠΜ/3α.//.

44 Α-36 ΠΡΟΣΘΗΚΕΣ «1» Υπόδειγμα Εγγυητικής Επιστολής Συμμετοχής «2» Υπόδειγμα Εγγυητικής Επιστολής Καλής Εκτέλεσης «3» Υπόδειγμα Εγγυητικής Επιστολής Προκαταβολής.//.

45 ΑΝΑΡΤΗΤΕΑ ΣΤΟ ΔΙΑΔΙΚΤΥΟ ΑΝΩΤΑΤΗ ΣΤΡΑΤΙΩΤΙΚΗ ΔΙΟΙΚΗΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΣΤΡΑΤΟΥ «ΘΗΣΕΑΣ» ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ/3α 29 Ιουν 15 ΠΡΟΣΘΗΚΗ «1» ΣΤΟ ΠΑΡ/ΜΑ «Α» ΣΤΗ ΔΓΗ Φ /96/219980/Σ.1659 ΥΠΟΔΕΙΓΜΑ ΕΓΓΥΗΤΙΚΗΣ ΕΠΙΣΤΟΛΗΣ ΣΥΜΜΕΤΟΧΗΣ Ονομασία Τράπεζας.. Κατάστημα. (Δ/νση οδός -αριθμός T.K fax) Ημερομηνία έκδοσης ΕΥΡΩ. Προς: ΑΣΔΥΣ/ΔΠΜ/ΤΜΗΜΑ.. (Οδός-Αριθμός-Τηλ) ΕΓΓΥΗΤΙΚΗ ΕΠΙΣΤΟΛΗ ΣΥΜΜΕΤΟΧΗΣ ΑΡ. ΕΥΡΩ. - Έχουμε την τιμή να σας γνωρίσουμε ότι εγγυώμεθα δια της παρούσας εγγυητικής επιστολής ανέκκλητα και ανεπιφύλακτα, παραιτούμενοι του δικαιώματος της διαιρέσεως και διζήσεως μέχρι του ποσού των ΕΥΡΩ (και ολογράφως) υπέρ της εταιρείας Δ/νση.... δια τη συμμετοχή της εις το διενεργούμενο διαγωνισμό της. για την προμήθεια... σύμφωνα με την υπ. αρ. / Δ/ξή σας. - Η παρούσα εγγύηση, το ύψος της οποίας καθορίζεται στο 2% της προϋπολογισθείσας αξίας της σύμβασης άνευ ΦΠΑ, καλύπτει μόνο τις από την συμμετοχή εις τον ανωτέρω διαγωνισμό απορρέουσες υποχρεώσεις της εν λόγω εταιρείας καθ όλο τον χρόνο ισχύος της. - Το παραπάνω ποσό τηρούμε στη διάθεσή σας και θα καταβληθεί με μόνη τη δήλωσή σας ολικά ή μερικά χωρίς καμία από μέρος μας αντίρρηση ή ένσταση και χωρίς να ερευνηθεί το βάσιμο ή μη της απαίτησης μέσα σε τρεις (3) ημέρες από απλή έγγραφη ειδοποίησή σας. - Σε περίπτωση κατάπτωσης της εγγύησης το ποσό της κατάπτωσης υπόκειται στο εκάστοτε ισχύον τέλος χαρτοσήμου..//.

46 Α Αποδεχόμαστε να παρατείνουμε την ισχύ της εγγύησης ύστερα από απλό έγγραφο της Υπηρεσίας σας με την προϋπόθεση ότι το σχετικό αίτημα σας θα μας υποβληθεί πριν από την ημερομηνία λήξης της. - Η παρούσα ισχύει μέχρι και την... ( ΣΗΜΕΙΩΣΗ ΓΙΑ ΤΗΝ ΤΡΑΠΕΖΑ) Ο χρόνος ισχύος πρέπει να είναι μεγαλύτερος ένα (1) μήνα του χρόνου ισχύος της προσφοράς, όπως σχετικά αναφέρεται στη Δ/ξη). Βεβαιούται υπεύθυνα ότι το ποσό των εγγυητικών μας επιστολών που έχουν δοθεί στο Δημόσιο και ΝΠΔΔ, συνυπολογίζοντας και το ποσό της παρούσας, δεν υπερβαίνει το όριο των εγγυήσεων που έχει καθορισθεί από το Υπουργείο Οικονομικών για την Τράπεζά μας. Ακριβές Αντίγραφο Ταξχος Ελευθέριος Δελαλής Δ ι ε υ θ υ ν τ ή ς Λγός (ΥΠ) Κων/να Μπαρμπαρέσου ΔΠΜ/3α.//.

47 Α-3-3 ΑΝΩΤΑΤΗ ΣΤΡΑΤΙΩΤΙΚΗ ΔΙΟΙΚΗΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΣΤΡΑΤΟΥ «ΘΗΣΕΑΣ» ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ/3α 29 Ιουν 16 ΠΡΟΣΘΗΚΗ «2» ΣΤΟ ΠΑΡ/ΜΑ «Α» ΣΤΗ ΔΓΗ Φ /96/219980/Σ.1659 ΥΠΟΔΕΙΓΜΑ ΕΓΓΥΗΤΙΚΗΣ ΕΠΙΣΤΟΛΗΣ ΚΑΛΗΣ ΕΚΤΕΛΕΣΗΣ Ονομασία Τράπεζας.. Κατάστημα. (Δ/νση οδός - αριθμός T.K fax ) Ημερομηνία έκδοσης ΕΥΡΩ. Προς: ΑΣΔΥΣ/ΔΠΜ/ΤΜΗΜΑ. (Οδός-Αριθμός-Τηλ) ΕΓΓΥΗΤΙΚΗ ΕΠΙΣΤΟΛΗ ΚΑΛΗΣ ΕΚΤΕΛΕΣΗΣ ΑΡ. ΕΥΡΩ.. - Έχουμε την τιμή να σας γνωρίσουμε ότι εγγυώμεθα δια της παρούσας εγγυητικής επιστολής ανέκκλητα και ανεπιφύλακτα, παραιτούμενοι του δικαιώματος της διαιρέσεως και διζήσεως μέχρι του ποσού των ΕΥΡΩ (και ολογράφως)... στο οποίο και μόνο περιορίζεται η υποχρέωσή μας, υπέρ της εταιρείας.. Δ/νση. για την καλή εκτέλεση από αυτήν των όρων της με αριθμό...σύμβασης, που υπέγραψε μαζί σας για την προμήθεια... (αρ.διακ/ξης /.) προς κάλυψη αναγκών του. και το οποίο ποσό καλύπτει το 5% της συμβατικής προ Φ.Π.Α. αξίας....ευρω αυτής. - Το παραπάνω ποσό τηρούμε στη διάθεσή σας και θα καταβληθεί με μόνη τη δήλωσή σας ολικά ή μερικά χωρίς καμία από μέρος μας αντίρρηση ή ένσταση και χωρίς να ερευνηθεί το βάσιμο ή μη της απαίτησης μέσα σε τρεις (3) ημέρες από απλή έγγραφη ειδοποίησή σας. - Σε περίπτωση κατάπτωσης της εγγύησης το ποσό της κατάπτωσης υπόκειται στο εκάστοτε ισχύον τέλος χαρτοσήμου..//.

48 Α Η παρούσα εγγύησή μας αφορά μόνο την παραπάνω αιτία και ισχύει μέχρι την επιστροφή της σ εμάς, οπότε γίνεται αυτοδίκαια άκυρη και δεν έχει απέναντί μας καμιά ισχύ. - Βεβαιούται υπεύθυνα ότι το ποσό των εγγυητικών μας επιστολών που έχουν δοθεί στο Δημόσιο και ΝΠΔΔ, συνυπολογίζοντας και το ποσό της παρούσας, δεν υπερβαίνει το όριο των εγγυήσεων που έχει καθορισθεί από το Υπουργείο Οικονομικών για την Τράπεζά μας. Ακριβές Αντίγραφο Ταξχος Ελευθέριος Δελαλής Δ ι ε υ θ υ ν τ ή ς Λγός (ΥΠ) Κων/να Μπαρμπαρέσου ΔΠΜ/3α.//.

49 Α-3-5 ΑΝΩΤΑΤΗ ΣΤΡΑΤΙΩΤΙΚΗ ΔΙΟΙΚΗΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΣΤΡΑΤΟΥ «ΘΗΣΕΑΣ» ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ/3α 29 Ιουν 16 ΠΡΟΣΘΗΚΗ «3» ΣΤΟ ΠΑΡ/ΜΑ «Α» ΣΤΗ ΔΓΗ Φ /96/219980/Σ.1659 ΥΠΟΔΕΙΓΜΑ ΕΓΓΥΗΤΙΚΗΣ ΕΠΙΣΤΟΛΗΣ ΠΡΟΚΑΤΑΒΟΛΗΣ Ονομασία Τράπεζας.. Κατάστημα. (Δ/νση οδός -αριθμός T.K fax ) Ημερομηνία έκδοσης. ΕΥΡΩ. Προς: ΑΣΔΥΣ/ΔΠΜ/ΤΜΗΜΑ (Οδός-Αριθμός-Τηλ) ΕΓΓΥΗΤΙΚΗ ΕΠΙΣΤΟΛΗ ΠΡΟΚΑΤΑΒΟΛΗΣ ΑΡ. ΕΥΡΩ.. - Έχουμε την τιμή να σας γνωρίσουμε ότι εγγυώμεθα δια της παρούσας εγγυητικής επιστολής ανέκκλητα και ανεπιφύλακτα, παραιτούμενοι του δικαιώματος της διαιρέσεως και διζήσεως μέχρι του ποσού των ΕΥΡΩ (και ολογράφως).... στο οποίο και μόνο περιορίζεται η υποχρέωσή μας, υπέρ της εταιρείας.δ/νση.. για την λήψη προκαταβολής ίσης με το % της συμβατικής αξίας προ ΦΠΑ εκ.ευρω της με αριθ..σύμβασης, που υπέγραψε μαζί σας η εν λόγω εταιρεία για την προμήθεια.. της (αριθ. Διακ/ξης..) προς κάλυψη αναγκών του., πλέον τόκων κατ εφαρμογή του άρθρου 25 (όπως αυτό τροποποιήθηκε με το άρθρο 157 του ν.4281/14), του ΠΔ 118/07. - Το παραπάνω ποσό τηρούμε στη διάθεσή σας και θα καταβληθεί με μόνη τη δήλωσή σας ολικά ή μερικά χωρίς καμία από μέρος μας αντίρρηση ή ένσταση και χωρίς να ερευνηθεί το βάσιμο ή μη της απαίτησης μέσα σε τρεις (3) ημέρες από απλή έγγραφη ειδοποίησή σας. - Σε περίπτωση κατάπτωσης της εγγύησης το ποσό της κατάπτωσης υπόκειται στο εκάστοτε ισχύον τέλος χαρτοσήμου..//.

50 Α Η παρούσα εγγύησή μας αφορά μόνο την παραπάνω αιτία και ισχύει μέχρι την επιστροφή της σ εμάς, οπότε γίνεται αυτοδίκαια άκυρη και δεν έχει απέναντί μας καμιά ισχύ. - Βεβαιούται υπεύθυνα ότι το ποσό των εγγυητικών μας επιστολών που έχουν δοθεί στο Δημόσιο και ΝΠΔΔ, συνυπολογίζοντας και το ποσό της παρούσας, δεν υπερβαίνει το όριο των εγγυήσεων που έχει καθορισθεί από το Υπουργείο Οικονομικών για την Τράπεζά μας. Ακριβές Αντίγραφο Ταξχος Ελευθέριος Δελαλής Δ ι ε υ θ υ ν τ ή ς Λγός (ΥΠ) Κων/να Μπαρμπαρέσου ΔΠΜ/3α.//.

51 ΑΝΑΡΤΗΤΕΑ ΣΤΟ ΔΙΑΔΙΚΤΥΟ ΠΑΡΑΡΤΗΜΑ «Β» ΣΤΗ ΔΓΗ Φ /96/219980/Σ.1659 ΑΝΩΤΑΤΗ ΣΤΡΑΤΙΩΤΙΚΗ ΔΙΟΙΚΗΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΣΤΡΑΤΟΥ «ΘΗΣΕΑΣ» ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ/3α 29 Ιουν 16 ΕΙΔΙΚΟΙ ΟΡΟΙ ΑΝΟΙΚΤΟΥ ΔΙΑΓΩΝΙΣΜΟΥ ΔΙΑΚΗΡΥΞΗΣ ΥΠ ΑΡΙΘΜ. 58/16 Άρθρο 1ο Αντικείμενο Προμήθειας 1. Η παρούσα συγγραφή υποχρεώσεων αφορά στην προμήθεια του υλικού που αναλυτικά αναφέρεται στο Παράρτημα «Γ» και η οποία εγκρίθηκε με τη σχετική εντολή διενέργειας του ΓΕΣ/ΔΥΠΟΣΤΗ. Η προμήθεια θα διενεργηθεί με ανοικτό διαγωνισμό, με κριτήριο κατακύρωσης τη χαμηλότερη τιμή, σύμφωνα με τα καθοριζόμενα στις διατάξεις των Ν. 2286/95, N.4270/14, του ΠΔ 118/07 (όπως αυτό συμπληρώθηκε με το Ν.4038/12), καθώς και με βάση την τεχνική προδιαγραφή ΠΓΕΣ-ΣΑΕ-841Ζ/01-10/ΓΕΣ/ΔΥΠ/2 ο + 1 η έως 3 η Τροποποίηση. 2. Το παραπάνω υλικό να είναι καινούργιο, πρόσφατης κατασκευής και αμεταχείριστο. 3. Το προς προμήθεια υλικό θα καλύψει ανάγκες Ν/Σ οπλιτών. 4. Η υποβολή εναλλακτικών προσφορών, δεν είναι επιτρεπτή. 5. Η προμήθεια δύναται να είναι διαιρετή κατά ποσότητα μέχρι του 1/3 της συνολικής. 6. Η υποβολή διαφορετικών οικονομικών προσφορών για καθένα από τα μεγέθη της ζητούμενης ποσότητας των σετ στολών ασκήσεων παραλλαγής, δεν είναι επιτρεπτή. Άρθρο 2ο Τεχνικοί Προσδιορισμοί 1. Ο διαγωνισμός θα γίνει με βάση την ανωτέρω τεχνική προδιαγραφή της Υπηρεσίας ( Παράρτημα «E»), στην οποία αναγράφονται και τα τεχνικά χαρακτηριστικά του υλικού, που επιθυμεί η Υπηρεσία, καθώς και τα κριτήρια, με βάση τα οποία θα γίνει η αξιολόγηση του προσφερόμενου υλικού. Η τεχνική.//.

52 Β-2 προσφορά των προμηθευτών θα συνταχθεί με βάση την υπόψη τεχνική προδιαγραφή και σύμφωνα με τα αναφερόμενα στο άρθρο 2 των Γενικών Όρων (Παράρτημα «Α» ). 2. Στην περίπτωση που το προσφερόμενο υλικό παρουσιάζει αποκλίσεις ή διαφοροποιήσεις, από αυτό που καθορίζεται από την τεχνική προδιαγραφή της Υπηρεσίας, αυτές πρέπει απαραίτητα να αναφέρονται με λεπτομέρειες στην προσφορά των προμηθευτών. 3. Οι προμηθευτές υποχρεούνται να καταθέσουν ηλεκτρονικά στην τεχνική προσφορά τους ή σε έντυπη μορφή στον υποφάκελλο «Επιμέρους έντυπα δικαιολογητικά συμμετοχής τεχνικής προσφοράς» κατά περίπτωση, πλέον των αναφερομένων υπεύθυνων δηλώσεων και δικαιολογητικών του άρθρου 6 των γενικών όρων και τα παρακάτω: α. Έντυπα, πιστοποιητικά και έγγραφες δηλώσεις που προβλέπονται από τη τεχνική περιγραφή της Υπηρεσίας. β. Πιστοποιητικό κατά ISO 9001/2008 του κατασκευαστή (με κατ ελάχιστον εξαίρεση την παράγραφο 7.3 που αναφέρεται στην ανάπτυξη και στο σχεδιασμό) ή ισοδύναμων πιστοποιητικών από οργανισμούς εδρεύοντες σε άλλα κράτη μέλη, μεταφρασμένο στην ελληνική γλώσσα, πρωτότυπο ή επικυρωμένο αντίγραφο, σύμφωνα με το άρθρο 21 παρ. 1 των Γενικών Όρων του διαγωνισμού, στο οποίο θα πρέπει να αναγράφονται επί ποινή απόρριψης της προσφοράς, τα παρακάτω: (1) Η περίοδος ισχύος του. (2) Ο αριθμός πρωτοκόλλου του. (3) Η ημερομηνία αρχικής έκδοσής του, όπως και ημερομηνία (τυχόν) τροποποίησής του. 9001/2008. (4) Το πεδίο εφαρμογής του συστήματος για την ποιότητα ISO (5) Ο φορέας που πραγματοποίησε την πιστοποίηση του εργοστασίου..//.

53 Β-3 γ. Υπεύθυνη δήλωση του Ν.1599/86, όπως ισχύει σήμερα, (δεν απαιτείται θεώρηση) για το υλικό το Ρ/Ν του εργοστασίου κατασκευής του, ανάλυση του όρου όπως Προσθήκη «3/Β» του παρόντος. δ. Υπεύθυνη δήλωση του Ν.1599/86, όπως ισχύει σήμερα, (δεν απαιτείται θεώρηση) στην οποία να δηλώνεται ότι, το υλικό που προσφέρουν ανταποκρίνεται πλήρως στην τεχνική προδιαγραφή. 4. Συσκευασία - Επισημάνσεις, όπως ακριβώς καθορίζονται στην τεχνική προδιαγραφή ΠΓΕΣ-ΣΑΕ-841Ζ/01-10/ΓΕΣ/ΔΥΠ/2ο + 1η έως 3η Τροποποίηση (παράγραφοι 4.1 και 4.2). 5. Προσφορές που δεν είναι σύμφωνες με τα παραπάνω οριζόμενα απορρίπτονται. 6. Σύμφωνα με το άρθρο 3 παρ. 7 του ΠΔ 118/07, όλες οι παράγραφοι της τεχνικής προδιαγραφής, είναι απαράβατοι όροι και η μη συμμόρφωση των προσφορών με αυτή, συνεπάγεται απόρριψη της προσφοράς. Άρθρο 3ο Διασφάλιση Ποιότητας Οι προμηθευτές υποχρεούνται επίσης να καταθέσουν: α. Στο φάκελο «Δικαιολογητικά συμμετοχής - τεχνική Προσφορά» και σε έντυπη μορφή στον υποφάκελο «Επιμέρους έντυπα δικαιολογητικά συμμετοχής τεχνικής προσφοράς», πιστοποιητικό ΙSO 9001/2008 του κατασκευαστικού οίκου από διαπιστευμένο φορέα πιστοποίησης (με κατ ελάχιστον εξαίρεση την παράγραφο 7.3 που αναφέρεται στην ανάπτυξη και στον σχεδιασμό) ή ισοδύναμων πιστοποιητικών από οργανισμούς εδρεύοντες σε άλλα κράτη μέλη κατά την υποβολή της τεχνικής τους προσφοράς, μεταφρασμένο στην ελληνική γλώσσα. β. Πιστοποιητικό Ποιοτικού Ελέγχου του εργοστασίου κατασκευής, κατά την παραλαβή των υλικών. Άρθρο 4ο Αναπροσαρμογή Τιμών Δεν απαιτείται η αναπροσαρμογή των τιμών..//.

54 Β-4 Άρθρο 5ο Παραχώρηση Know-How Αντισταθμιστικά Ωφελήματα Δεν απαιτείται παραχώρηση Know-How και αντισταθμιστικών ωφελημάτων. Άρθρο 6ο Χρόνος Ισχύος Προσφορών Ο χρόνος ισχύος των προσφορών καθορίζεται σε 210 ημερολογιακές ημέρες, προσμετρούμενες από την επομένη της διενέργειας του διαγωνισμού και πρέπει να αναγράφεται στην προσφορά του προμηθευτή. Προσφορά που ορίζει χρόνο ισχύος μικρότερο του παραπάνω αναφερομένου απορρίπτεται ως απαράδεκτη. Λοιπά όπως καθορίζονται στο άρθρο 3 των γενικών όρων της διακήρυξης και στο άρθρο 13 του ΠΔ 118/07. Άρθρο 7 ο Δικαιολογητικά του Άρθρου 6 του Ν. 3310/2005 «Ονομαστικοποίηση Μετοχών Εταιρειών που Συνάπτουν Δημόσιες Συμβάσεις» Απαιτείται. Άρθρο 8 ο Έλεγχος Εθνικού Συμβουλίου Ραδιοτηλεόρασης (Ε.Σ.Ρ.) Απαιτείται. Άρθρο 9ο Κατάθεση Δειγμάτων 1. Για την συγκεκριμένη προμήθεια δεν απαιτείται η κατάθεση δειγμάτων προς αξιολόγηση από τους προμηθευτές και οι προβλεπόμενοι μακροσκοπικοί φυσικοχημικοί έλεγχοι της τεχνικής προδιαγραφής να πραγματοποιηθούν κατά το στάδιο ελέγχου και παραλαβής των υλικών. 2. Ο προμηθευτής στον οποίο έχει κατακυρωθεί ο διαγωνισμός, πριν προβεί στη μαζική παραγωγή του προϊόντος της σχετικής σύμβασης, οφείλει να καταθέσει δείγματα σύμφωνα με τα καθοριζόμενα στην παράγραφο της τεχνικής προδιαγραφής ΠΓΕΣ-ΣΑΕ-841Ζ/01-10/ΓΕΣ/ΔΥΠ/2 ο + 1 η έως 3 η Τροποποίηση..//.

55 Β-5 Άρθρο 10ο Κωδικοποίηση Υλικών 1. Απαιτείται η κωδικοποίηση των υπό προμήθεια υλικών. 2. Oι συμμετέχοντες στο διαγωνισμό ΠΡΟΜΗΘΕΥΤΕΣ - ΚΑΤΑΣΚΕΥΑΣΤΕΣ για όσα από τα προσφερόμενα υλικά δεν είναι κωδικοποιημένα κατά ΝΑΤΟ πρέπει να αποδεχθούν γραπτώς με την προσφορά τους τη ΡΗΤΡΑ ΚΩΔΙΚΟΠΟΙΗΣΗΣ (Προσθήκη «1/Β») ως και τις STANAGS 3150, 3151, 4177, 4199 και 4438 που αφορούν στην κωδικοποίησή τους. 3. Η αποδοχή της ΡΗΤΡΑΣ ΚΩΔΙΚΟΠΟΙΗΣΗΣ αποτελεί ΑΠΑΡΑΒΑΤΟ ΟΡΟ και σε περίπτωση που δε γίνεται δεκτή από τους συμμετέχοντες στο διαγωνισμό, οι προσφορές τους θα απορρίπτονται. 4. Οι υποχρεώσεις των μειοδοτών ΠΡΟΜΗΘΕΥΤΩΝ - ΚΑΤΑΣΚΕΥΣΤΩΝ ως και της Υπηρεσίας, που απορρέουν από την αποδοχή της ΡΗΤΡΑΣ ΚΩΔΙΚΟΠΟΙΗΣΗΣ, έχουν ως ακολούθως: α. Με την κοινοποίηση της κατακυρωτικής απόφασης του διαγωνισμού ο μειοδότης ΠΡΟΜΗΘΕΥΤΗΣ - ΚΑΤΑΣΚΕΥΑΣΤΗΣ είναι υποχρεωμένος να απευθυνθεί στην αρμόδια ΑΥΚΥ (ΚΕ Υ, ΚΕΦΝ, 201 ΚΕΦΑ) προκειμένου να ενημερωθεί για τη διαδικασία απονομής κωδικών κατασκευαστή κατά ΝΑΤΟ στους πραγματικούς κατασκευαστές - υποκατασκευαστές των υπό προμήθεια υλικών. β. Προ της υπογραφής της σύμβασης ο μειοδότης ΠΡΟΜΗΘΕΥΤΗΣ - ΚΑΤΑΣΚΕΥΑΣΤΗΣ, υποχρεούται να παραδώσει στον ΑΓΟΡΑΣΤΗ κατάσταση σε έντυπη και ηλεκτρονική μορφή (floppy disks 1,44 ή CD και μορφή αρχείου txt ή Excel) στην οποία να περιέχονται τα παρακάτω στοιχεία για όλα τα υπό προμήθεια είδη: (1) Ο σχετικός αριθμός (Ρ/Ν) του πραγματικού κατασκευαστή. (2) Ο κατά ΝΑΤΟ κωδικός κατασκευαστή-υποκατασκευαστή. (3) Η πλήρης ονομασία των υλικών στην Ελληνική και Αγγλική. (4) Η ομάδα κλάση των υλικών. (5) Ο NSN εφόσον το υλικά είναι κωδικοποιημένα..//.

56 Β-6 γ. Η παραπάνω κατάσταση θα συμπεριλαμβάνεται ΥΠΟΧΡΕΩΤΙΚΑ στη σύμβαση από τις αντίστοιχες Υπηρεσίες Προμηθειών (ΑΣΔΥΣ/ΔΠΜ, 651 ΑΒΥΠ, ΚΕΦΝ, ΥΠ/ΠΑ, ΔΑΥ κλπ) ως ιδιαίτερο Παράρτημα ενώ η ηλεκτρονική μορφή της κατάστασης θα αποστέλλεται με μέριμνά τους στην αντίστοιχη ΑΥΚΥ (ΚΕΥ, ΚΕΦΝ, 201 ΚΕΦΑ). δ. Εντός 20 ημερών από την υπογραφή της σύμβασης ο ΠΡΟΜΗΘΕΥΤΗΣ - ΚΑΤΑΣΚΕΥΑΣΤΗΣ είναι υποχρεωμένος να απευθυνθεί στην αντίστοιχη ΑΥΚΥ προκειμένου να δοθούν οδηγίες για τα στοιχεία αναγνώρισης που απαιτούνται για την κωδικοποίηση του υλικού. Στην περίπτωση υλικών παραγωγής χωρών μη ΝΑΤΟ τα απαιτούμενα από την ΑΥΚΥ τεχνικά στοιχεία είναι, είτε στοιχεία αναγνώρισης σύμφωνα με τους οδηγούς αναγνωρίσεως (FIIG), είτε κατασκευαστικά σχέδια και προδιαγραφές. ε. Ο ΠΡΟΜΗΘΕΥΤΗΣ-ΚΑΤΑΣΚΕΥΑΣΤΗΣ υποχρεούται να διαβιβάσει στην αντίστοιχη ΑΥΚΥ τα παραπάνω απαιτούμενα κατά περίπτωση στοιχεία εντός 40 ημερών από την ημερομηνία υπογραφής της σύμβασης και σε κάθε περίπτωση όχι μετέπειτα από το συμβατικό χρόνο παράδοσης των υλικών. στ. Ο ΠΡΟΜΗΘΕΥΤΗΣ, δεσμεύεται να εξασφαλίσει από τους πραγματικούς κατασκευαστές - υποκατασκευαστές των υπό προμήθεια υλικών, την υποχρέωση να διαθέσουν τα παραπάνω στοιχεία για την κωδικοποίηση των υλικών που δεν είναι κωδικοποιημένα κατά ΝΑΤΟ. ζ. Για όσα είδη της σύμβασης έχουν ήδη κωδικοποιηθεί ο ΠΡΟΜΗΘΕΥΤΗΣ - ΚΑΤΑΣΚΕΥΑΣΤΗΣ, υποχρεούται: (1) Να προσκομίσει στην ΑΥΚΥ σχετική δήλωση όπου θα δηλώνει τα NSN που έχουν αποδοθεί. (2) Να προσκομίσει στην αρμόδια ΑΥΚΥ, όποια τεχνικά στοιχεία των υλικών του ζητηθούν εφόσον κριθούν αναγκαία για τη διευκόλυνση ταυτοποίησης και πλήρους αναγνώρισης των υλικών. η. Μετά τη λήψη των παραπάνω στοιχείων και εφόσον αυτά ελεγχθούν και κριθούν ικανοποιητικά από την αντίστοιχη ΑΥΚΥ, ολοκληρώνονται οι υποχρεώσεις του ΠΡΟΜΗΘΕΥΤΗ-ΚΑΤΑΣΚΕΥΑΣΤΗ, όσον αφορά την κωδικοποίηση, γεγονός που γνωστοποιείται στον ΠΡΟΜΗΘΕΥΤΗ από την ΑΥΚΥ με τη χορήγηση σχετικής βεβαίωσης, η οποία αποτελεί δικαιολογητικό εξόφλησης του ΠΡΟΜΗΘΕΥΤΗ - ΚΑΤΑΣΚΕΥΑΣΤΗ και εκδίδεται σε τέσσερα αντίγραφα, ένα για τον ΠΡΟΜΗΘΕΥΤΗ-ΚΑΤΑΣΚΕΥΑΣΤΗ, ένα για την Υπηρεσία Προμηθειών που.//.

57 Β-7 παρακολουθεί την σύμβαση, ένα για το Εθνικό Κέντρο Κωδικοποίησης (ΓΔΑΕΕ/ ΔΑΩ&ΔΠ/ΤΜΗΜΑ ΚΩΔΙΚΟΠΟΙΗΣΗΣ) και ένα για το αρχείο της ΑΥΚΥ. θ. Στα δικαιολογητικά πληρωμής του ΠΡΟΜΗΘΕΥΤΗ- ΚΑΤΑΣΚΕΥΑΣΤΗ για κάθε τμηματική παράδοση πρέπει απαραίτητα να επισυνάπτεται και βεβαίωση της αντίστοιχης ΑΥΚΥ όπου θα βεβαιώνεται ότι για τα συγκεκριμένα είδη ο ΠΡΟΜΗΘΕΥΤΗΣ - ΚΑΤΑΣΚΕΥΑΣΤΗΣ ολοκλήρωσε τις υποχρεώσεις του όσο αφορά στην κωδικοποίηση τους. Σε περίπτωση που έχει προηγηθεί η έκδοση βεβαίωσης από την αντίστοιχη ΑΥΚΥ για όλα τα είδη που περιέχει η σύμβαση, θα επισυνάπτεται επικυρωμένο από την ΑΥΚΥ αντίγραφο αυτής. ι. Η υποχρέωση κωδικοποίησης του υλικού θεωρείται όρος καλής εκτέλεσης της σύμβασης, με συνέπεια η εγγυοδοσία καλής εκτέλεσης (10%) να καλύπτει και τις υποχρεώσεις του ΠΡΟΜΗΘΕΥΤΗ-ΚΑΤΑΣΚΕΥΑΣΤΗ, για κωδικοποίηση του υλικού. Άρθρο 11 ο Αξιολόγηση Προσφορών Για την αξιολόγηση των προσφορών λαμβάνονται κυρίως υπόψη τα αναφερόμενα στο άρθρο 20 του Π.Δ. 118/07 και την τεχνική προδιαγραφή της Υπηρεσίας. Άρθρο 12ο Αυξομείωση Ποσοτήτων 1. Επιφυλάσσεται το δικαίωμα της Υπηρεσίας, για τη δυνατότητα αυξομείωσης της ποσότητας σύμφωνα με το άρθρο 21 του ΠΔ 118/07 και της παραγράφου 5 της (κ) εντολής διενέργειας προμήθειας. 2. Αυτού του είδους η αυξομείωση δε θα έχει καμία επίδραση στην τιμή των υπό προμήθεια ειδών και στους υπόλοιπους όρους της προμήθειας. Άρθρο 13ο Κρατήσεις Έξοδα 1. Οι προμηθευτές επιβαρύνονται με κρατήσεις 4,1996%, οι οποίες αναλύονται όπως παρακάτω: α. Υπέρ Μετοχικού Ταμείου Στρατού (ΜΤΣ) 4,00%.//.

58 Β-8 β. Υπέρ Ε.Α.Α.ΔΗΣΥ 0,10% γ. Υπέρ Χαρτοσήμου 0,083% δ. Υπέρ ΟΓΑ/Χαρτοσήμου 0,0166% Σύνολο κρατήσεων: 4,1996% ε. Υπέρ Φόρου Εισοδήματος, ποσοστό 4% επί της Καθαρής Αξίας, μετά την αφαίρεση των κρατήσεων και σύμφωνα με τις ισχύουσες διατάξεις. 2. Επίσης οι προμηθευτές επιβαρύνονται με: α. Μεταφορικά, ζυγιστικά, εκφορτωτικά, δασμούς και λοιπά έξοδα, όπως αυτά καθορίζονται στην αντίστοιχη τεχνική προδιαγραφή της Υπηρεσίας, μέχρι την οριστική παράδοση του υπό προμήθεια υλικού στον τόπο παράδοσης. Επί πλέον επιβαρύνονται με την πληρωμή της δαπάνης δημοσίευσης β. Κρατήσεις και εισφορές υπέρ διαφόρων Ασφαλιστικών Ταμείων κτλ. 3. Λοιπά όπως καθορίζονται στο άρθρο 14 των γενικών όρων του διαγωνισμού. Άρθρο 14ο Παραλαβή Υλικών Ο έλεγχος της ποιοτικής και ποσοτικής παραλαβής θα πραγματοποιηθεί με μέριμνα της ΑΣΔΥΣ/ΔΕΠΥ, το συντομότερο δυνατόν, από την προσκόμιση τους, σύμφωνα με το άρθρο 27 του ΠΔ 118/07, καθώς και με την τεχνική προδιαγραφή της Υπηρεσίας. Ανεξάρτητα από τα παραπάνω, κατά την παραλαβή να ζητηθούν από τον προμηθευτή, τα παρακάτω πιστοποιητικά, τα οποία θα εκδοθούν με ευθύνη και έξοδα του προμηθευτή: α. Πιστοποιητικό Ποιοτικού Ελέγχου του εργοστασίου κατασκευής, κατά την παραλαβή του υλικού. β. Πιστοποιητικό κατά ΙSO 9001/2008 του κατασκευαστή (με κατ ελάχιστον εξαίρεση την παράγραφο 7.3 που αναφέρεται στην ανάπτυξη και στο σχεδιασμό) ή ισοδύναμων πιστοποιητικών από οργανισμούς εδρεύοντες σε άλλα κράτη μέλη..//.

59 Β-9 Άρθρο 15ο Τρόπος Πληρωμής 1. Έχει εγκριθεί με το (ιη) σχετικό, η προανάληψη υποχρέωσης σε βάρος πιστώσεων του οικονομικού έτους 2017, για την απαιτούμενη πίστωση ύψους τριών εκατομμυρίων πεντακοσίων χιλιάδων ευρώ ( ,00 ), η οποία έχει προβλεφθεί στον ΚΑΕ 1421 του Π/Υ έτους Η πληρωμή των προμηθευτών θα γίνει σε βάρος ΤΧΕ που θα εκδοθεί για το σκοπό αυτό. 3. Δικαιολογητικά πληρωμής πλέον των αναφερομένων στο άρθρο 35 του ΠΔ 118/07 και τα παρακάτω: α. Βεβαίωση της ΑΥΚΥ (ΚΕΥ) για την κωδικοποίηση των υλικών. β. Πιστοποιητικό ποιοτικού ελέγχου του εργοστασίου κατασκευής κατά την παραλαβή του υλικού. γ. Πιστοποιητικό κατά ΙSO 9001/2008 του κατασκευαστή (με κατ ελάχιστον εξαίρεση την παράγραφο 7.3 που αναφέρεται στην ανάπτυξη και στο σχεδιασμό) ή ισοδύναμα πιστοποιητικά από οργανισμούς εδρεύοντες σε άλλα κράτη μέλη. 4. Λοιπά όπως καθορίζονται στο άρθρο 18 των Γενικών Όρων του διαγωνισμού. Άρθρο 16ο Λοιποί Όροι Κατά τα λοιπά ισχύουν οι διατάξεις των Ν. 2286/95, N.4270/14 και του ΠΔ 118/07 (όπως αυτό συμπληρώθηκε με το Ν.4038/12) καθώς και η κείμενη νομοθεσία. Ακριβές Αντίγραφο Ταξχος Ελευθέριος Δελαλής Δ ι ε υ θ υ ν τ ή ς Λγός (ΥΠ) Κων/να Μπαρμπαρέσου ΔΠΜ/3α.//.

60 Β-10 ΠΡΟΣΘΗΚΕΣ «1» Ρήτρα Κωδικοποίησης Υλικών «2» Ρήτρα Κωδικοποίησης Υλικών Μεταφρασμένη σε Αγγλικό Κείμενο «3» Ανάλυση του όρου του Part Number P/N.//.

61 ΑΝΑΡΤΗΤΕΑ ΣΤΟ ΔΙΑΔΙΚΤΥΟ ΑΝΩΤΑΤΗ ΣΤΡΑΤΙΩΤΙΚΗ ΔΙΟΙΚΗΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΣΤΡΑΤΟΥ «ΘΗΣΕΑΣ» ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ/3α 29 Ιουν 16 ΠΡΟΣΘΗΚΗ «1» ΣΤΟ ΠΑΡ/ΜΑ «Β» ΣΤΗ ΔΓΗ Φ /96/219980/Σ.1659 ΡΗΤΡΑ ΚΩΔΙΚΟΠΟΙΗΣΗΣ 1. Σ' αυτή τη ρήτρα: α. Αρχή Κωδικοποίησης σημαίνει το Εθνικό Κέντρο Κωδικοποίησης (NCB) ή εξουσιοδοτημένη Διεύθυνση για κωδικοποίηση που εδρεύει στη χώρα σχεδιασμού ή παραγωγής των υλικών που καλύπτονται από αυτό το συμβόλαιο. Εάν ο Ανάδοχος εδρεύει σε χώρα ΝΑΤΟ ή σε χώρα με καθεστώς Tier 2 sponsorship, η «Αρχή κωδικοποίησης» θα είναι το Εθνικό Κέντρο Κωδικοποίησης ή σε εξουσιοδοτημένη Διεύθυνση για την κωδικοποίηση, της χώρας όπου εδρεύει η «Αρχή Προμηθειών». β. «Αρχή Προμηθειών» σημαίνει η υπηρεσία προμηθειών μιας χώρας του ΝΑΤΟ ή μια αρχή διαχείρισης του ΝΑΤΟ. γ. «Τεχνικά Δεδομένα» σημαίνει τα μηχανολογικά σχέδια, τα πρότυπα, τις προδιαγραφές και/ή την τεχνική τεκμηρίωση που απαιτείται για την πλήρη αναγνώριση των υλικών που έχουν σχεδιασθεί από την Αρχή Προμηθειών για την υποστήριξη του εξοπλισμού που καλύπτεται από το συμβόλαιο. δ. Ισοδύναμος συμβατικός όρος σημαίνει μια συμφωνημένη συμβατική κατάσταση με βάση την οποία ο ανάδοχος αναλαμβάνει να παράσχει τεχνικά δεδομένα για την υποστήριξη της κωδικοποίησης. 2. Τεχνικά δεδομένα (συμπεριλαμβανομένων σχεδίων, προδιαγραφών, καταλόγων ή οποιασδήποτε άλλης πληροφορίας που περιγράφει τα φυσικά χαρακτηριστικά ενός υλικού) απαιτούνται με σκοπό την αναγνώριση / κωδικοποίηση και διαχείριση του υλικού σύμφωνα με το κατά ΝΑΤΟ Σύστημα Κωδικοποίησης ( NCS). Ο ανάδοχος θα παρέχει στην Αρχή Κωδικοποίησης και εντός των προκαθοριζομένων χρονικών ορίων, τα απαραίτητα τεχνικά δεδομένα για όλα τα υλικά που περιέχονται στο συμβόλαιο. Οι πληροφορίες αυτές δύναται να παρέχονται είτε σε μορφή εγγράφων των σχεδίων, προδιαγραφών, κτλ είτε και όπου αυτό είναι διαθέσιμο, μέσω ηλεκτρονικής πρόσβασης της Αρχής Κωδικοποίησης σε δεδομένα που τηρούνται σε διεθνείς διαδικτυακές ηλεκτρονικές.//.

62 Β-1-2 διευθύνσεις. Ο ανάδοχος θα αποστείλει τα δεδομένα ή θα μεριμνήσει για την ηλεκτρονική πρόσβαση σε αυτά μέσω διαδικτύου, από τους υποσυμβαλλόμενους ή τους προμηθευτές σε αίτηση των Αρχών Κωδικοποίησης μέσα στο χρονοδιάγραμμα που προδιαγράφεται στο συμβόλαιο. Πέραν της παροχής των τεχνικών δεδομένων σε αρχική φάση, ο ανάδοχος θα παρέχει και οποιαδήποτε νεότερη πληροφορία για όλα τα υλικά που περιέχονται στο συμβόλαιο και η οποία προκύπτει από συμφωνημένες τροποποιήσεις, σχεδιαστικές αλλαγές καθώς και οποιασδήποτε άλλης αλλαγής που λαμβάνει χώρα κατά τη διάρκεια ζωής του συμβολαίου. 3. Ο ανάδοχος θα πρέπει να συμπεριλαμβάνει τους όρους αυτής της ρήτρας ή έναν ισοδύναμο όρο σε κάθε υποσυμβόλαιο ώστε να εξασφαλισθεί η διάθεση των τεχνικών δεδομένων στην Αρχή Κωδικοποίησης. Αν η αποστολή δεδομένων γίνεται από υποσυμβαλλόμενο ή προμηθευτή ο ανάδοχος θα πρέπει να παρέχει λεπτομέρειες για τους αριθμούς των υποσυμβολαίων ώστε να μπορέσει να έλθει σε επαφή η Αρχή Κωδικοποίησης με τον υποσυμβαλλόμενο ή τον προμηθευτή απ' ευθείας για τα δεδομένα. 4. Στην περίπτωση ενός υποσυμβολαίου με έναν κατασκευαστή σε μία εκτός ΝΑΤΟ χώρα, ο ανάδοχος είναι υπεύθυνος για τη λήψη των απαραίτητων τεχνικών δεδομένων από τον υποσυμβαλλόμενο / προμηθευτή και την παροχή τους στην Αρχή Προμηθειών. 5. Τα τεχνικά δεδομένα για την κωδικοποίηση πρέπει να περιλαμβάνουν το όνομα και τη διεύθυνση της Αρχής(ων) Ελέγχου του σχεδιασμού, τον αριθμό σχεδίου ή PART NUMBER(S) του υλικού(ων), αριθμούς συσχέτισης προτύπου / προδιαγραφών και ονομασίες των υλικών εάν τα στοιχεία δεν έχουν παρασχεθεί στον προτεινόμενο κατάλογο ανταλλακτικών (RSPL) που δίδεται στην αρχική φάση έτσι ώστε οι συμβαλλόμενοι να μην παραπλανηθούν. 6. Εάν ο συμβαλλόμενος ή προμηθευτής έχει εκ των προτέρων παράσχει τεχνικά δεδομένα για την κωδικοποίηση για οποιοδήποτε από τα υλικά που περιέχονται σ' αυτό το συμβόλαιο στην αιτούσα Αρχή Κωδικοποιήσεως πρέπει να το επισημαίνει και να υποδείξει σε ποιο NCB/Αρχή Κωδικοποιήσεως έχουν υποβληθεί. Δεν χρειάζεται υπό κανονικές συνθήκες να υποβάλλει εκ νέου στοιχεία που έχουν ήδη υποβληθεί. 7. Ο συμβαλλόμενος, υποσυμβαλλόμενος ή προμηθευτής πρέπει να έρχεται σε επαφή με την Αρχή Κωδικοποίησης της χώρας του για οποιαδήποτε πληροφορία αφορά το σύστημα κωδικοποίησης ΝΑΤΟ..//.

63 Β Οι υποχρεώσεις κωδικοποίησης των υλικών θεωρούνται όρος καλής εκτέλεσης της σύμβασης με συνέπεια η εγγυοδοσία καλής εκτελέσεως (5%) να καλύπτει και τις υποχρεώσεις του προμηθευτή για κωδικοποίηση των υλικών. Ακριβές Αντίγραφο Ταξχος Ελευθέριος Δελαλής Δ ι ε υ θ υ ν τ ή ς Λγός (ΥΠ) Κων/να Μπαρμπαρέσου ΔΠΜ/3α.//.

64

65 ΑΝΑΡΤΗΤΕΑ ΣΤΟ ΔΙΑΔΙΚΤΥΟ ΑΝΩΤΑΤΗ ΣΤΡΑΤΙΩΤΙΚΗ ΔΙΟΙΚΗΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΣΤΡΑΤΟΥ «ΘΗΣΕΑΣ» ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ/3α 29 Ιουν 16 ΠΡΟΣΘΗΚΗ «2» ΣΤΟ ΠΑΡΑΡΤΗΜΑ «Β» ΣΤΗ ΔΙΑΤΑΓΗ Φ /96/219980/Σ.1659 CONTRACT CLAUSE RELATING TO THE SUPPLY OF TECHNICAL DATA FOR IDENTIFYING ITEMS OF SUPPLY WITHIN THE NATO CODIFICATION SYSTEM 1. In this Clause: a. Codification Aythority means the National Codification Bureau (NCB) or Aythorized Agency for Codification located in the country of desing of the item(s) covered by this contract if the contractor is located in a NATO country or in an sponsored Tier 2 country and if the contractor is not located in a NATO country or in a sponsored Tier 2 country the Codification Authority will be the National Codification Bureau or Authorized Agency of the country where the Contracting Authority is located. b. Contracting Aythority means the procurement activity of a NATO country or a NATO Management Authority / Activity. c. Technical Data means the engineering drawings, standards, specification and / or technical documentation required to fully identity the items designated by the Contracting Authority to support the equipment covered by the contract. d. Equivalent contractual instrument means an agreed formal contractual statement by which a constractor undertakes to furnish technical date in support of codification. 2. Technical Date (comprising drawings, specifications, catalogues or any other information describing the physical characteristics of an item) is required to enable codification to be undertaken for the identification and management of materiel as required by the NATO Codification System (NCS).The contractor shall make available to the Codification Authority, within the timescales specified, necessary technical data for all items supplied under this contract. This information can be provide either as hand copy drawings, specificatios atc or, where appropriate and available, via access by the Codification Authority to the electronic.//.

66 Β-1-2 data held at a specific World Wide Web site address. The contractor shall dispatch the data or arrange for access to the data via the web, from subcontractors or suppliers on request from the Codification Authority within the timescales specified in the contract.in addition to the initial provision technical data the contractor shall also provide any updated information on all items specified in this contract resulting from agreed modificatios, desing or drawing changes as and when these changes are made during the life of the contract. 3. The contractor shall include the items of this clause or an equivalent contractual instrument in any sub contract(s) to ensure the availability of technical data to the Codification Authority. If dispatch of the data takes place from the sub contractor or supplier, the contractor shall provide details of sub contract numbers or similar to enable the Codofication Authority to approach the sub contractor or supplier direct for the data. 4. In the event of a sub contractor order being placed with a manufacturer in a non NATO country, the contractor shall be responsible for obtaining the necessary technical data from the sub contractor / supplier and fumishing it to the Contracting Authority. 5. The Technical Data for codification purposes shall include the name and address of the Desing Control Authority(s), the Desing Control Authority s drawing or item part numbers, standards / specifications reference numbers and the item name(s), if these elements have not been provided in the Recommended Spare Parts List (RSPL) supplies in the initial provisioning phase, such that contractors will not be mislead. 6. If the contractor / sub-contractor or supplier has previously supplied Technical Data for codification purpose on any of the items covered in this contract ti the requesting Cidification Authority, he is to state this fact and to indicate to which NCB / Codification Agency they were supplied. He shall not under normal circumstances be required to make further supply of the data already provided. 7. The contractor, sub contractor or supplier shall contract Codification Authority in his country for any information concerning the NATO Codification System. 8. The obligation of item codification for the good implementation of the.//.

67 Β-1-3 contract. As a result the letter of quarantee for implementation ( 5%) covers the supplier s obligation of item codification as well. Ακριβές Αντίγραφο Ταξχος Ελευθέριος Δελαλής Δ ι ε υ θ υ ν τ ή ς Λγός (ΥΠ) Κων/να Μπαρμπαρέσου ΔΠΜ/3α.//.

68 Β-1-4.//.

69 Β-1-5 ΑΝΩΤΑΤΗ ΣΤΡΑΤΙΩΤΙΚΗ ΔΙΟΙΚΗΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΣΤΡΑΤΟΥ«ΘΗΣΕΑΣ» ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ/3α 29 Ιουν 16 ΠΡΟΣΘΗΚΗ «3» ΣΤΟ ΠΑΡ/ΜΑ «Β» ΣΤΗ ΔΓΗ Φ /96/219980/Σ.1659 ΑΝΑΛΥΣΗ ΤΟΥ ΟΡΟΥ PART NUMBER (P/N) 1. O Part Number (P/N) είναι ένας αριθμός ή συνδυασμός διαφόρων χαρακτήρων, (αριθμών, γραμμάτων, κλπ) ο οποίος αποδίδεται ως χαρακτηριστικό στοιχείο για να καθορισθεί ένα υλικό παραγωγής από τον κατασκευαστή του, προκειμένου αυτό να καθίσταται αναγνωρίσιμο σε σχέση με άλλα παρόμοια υλικά. 2. Ο Part Number (P/N) αποτελεί στοιχείο το οποίο αποδίδεται μόνο από τους κατασκευαστές των υλικών και χρησιμοποιείται για να χαρακτηρίσουν επακριβώς το υλικό που παράγουν. Η πλήρης σύνθεση (ονομασία) του όρου Ρ/Ν ο οποίος χρησιμοποιείται ιδιαίτερα σε ξενόγλωσσα κείμενα είναι «Manufacturer Part Number». 3. Μεταξύ των κατασκευαστών δεν υφίσταται περιορισμός στην επιλογή του Ρ/Ν και υπάρχει ενδεχόμενο περισσότεροι του ενός κατασκευαστές να έχουν αποδώσει σε υλικό παραγωγής τους το ίδιο χαρακτηριστικό στοιχείο ως Ρ/Ν. Για το λόγο αυτό η πλήρης αναγνώριση ενός υλικού απαιτεί το συνδυασμό του Ρ/Ν με τον αντίστοιχο κατασκευαστή (NCAGE code). 4. Οι κατασκευαστές υλικών στα πλαίσια εφαρμογής του κατά ΝΑΤΟ συστήματος κωδικοποίησης (ΝΑΤΟ Codification System/NCS) μηχανογραφούνται [καταχωρούνται σε συγκεκριμένο αρχείο (Η4)] από τα αντίστοιχα ΝC B (Νational Codification Bureau) των χώρων στις οποίες ανήκουν (για χώρες που δε διαθέτουν NCB η καταχώρηση γίνεται από τη ΝΑΜSA) με αποτέλεσμα να παρακολουθούνται/χαρακτηρίζονται με συγκεκριμένο κωδικό (ΝΑΤΟ COMERCIAL AND GOVERNMENT ENTITY/CAGE code). 5. Σε περίπτωση κατά την οποία ο κατασκευαστής θα κατασκευάσει για πρώτη φορά το χρησιμοποιούμενο από την Υπηρεσία υλικό, δηλώνεται στην προσφορά του το θέμα αυτό και ο προσωρινός Ρ/Ν του προς κατασκευή υλικού. Η.//.

70 Β-1-6 οριστικοποίηση του Ρ/Ν, σε περίπτωση που θα κριθεί μειοδότης, γίνεται στα πλαίσια της ΡΗΤΡΑΣ ΚΩΔΙΚΟΠΟΙΗΣΗΣ. Ακριβές Αντίγραφο Ταξχος Ελευθέριος Δελαλής Δ ι ε υ θ υ ν τ ή ς Λγός (ΥΠ) Κων/να Μπαρμπαρέσου ΔΠΜ/3α.//.

71 ΑΝΩΤΑΤΗ ΣΤΡΑΤΙΩΤΙΚΗ ΔΙΟΙΚΗΣΗ ΥΠΟΣΤΗΡΙΞΕΩΣ ΣΤΡΑΤΟΥ «ΘΗΣΕΑΣ» ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ/3α ΠΑΡΑΡΤΗΜΑ «Γ» ΣΤΗ ΔΓΗ 29 Ιουν 16 Φ /96/219980/Σ.1659 ΠΙΝΑΚΑΣ ΥΠΟ ΠΡΟΜΗΘΕΙΑ ΥΛΙΚΟΥ Α/Α ΠΕΡΙΓΡΑΦΗ ΕΙΔΟΥΣ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΜΟΝΑΔ Α ΜΕΤΡΗ- ΣΗΣ ΠΟΣΟ- ΤΗΤΑ ΚΑΘΑΡΗ ΑΞΙΑ (ΧΩΡΙΣ ΦΠΑ) ΦΠΑ (24%) ΚΑΤΑΛΟΓΙΣΤΕΟ (με ΦΠΑ 24%) ΚΡΑΤΗΣΕΙΣ 4,1996 % ΚΑΕ ΧΡΟΝΟΣ ΠΑΡΑΔΟΣΗΣ 1 Στολές ασκήσεων παραλλαγής (cpv ) ΠΓΕΣ-ΣΑΕ- 841Ζ/01-10/ΓΕΣ/ΔΥΠ/ 2 ο + 1 η έως 3 η Τροποποίηση Σετ στολών (χιτώνιο και παντελόνι) , , , , Ανά 1/3 της ποσότητας σε 3,5 και 6 μήνες από την υπογραφή της σύμβασης ΣΥΝΟΛΟ , , , ,10 Παρατηρήσεις: α. Οι παραδόσεις να πραγματοποιούνται τμηματικά στην έδρα του 2ου ΤΥΛ (Αυλώνας Αττικής), κατόπιν συνεννόησης με το μειοδότη προμηθευτή..//.

72 Γ-2 β. Η προμήθεια δύναται να είναι διαιρετή κατά ποσότητα μέχρι του 1/3 της συνολικής. Ακριβές Αντίγραφο Ταξχος Ελευθέριος Δελαλής Δ ι ε υ θ υ ν τ ή ς Λγός (ΥΠ) Κων/να Μπαρμπαρέσου ΔΠΜ/3α.//.

73

74 ΑΝΩΤΑΤΗ ΣΤΡΑΤΙΩΤΙΚΗ ΔΙΟΙΚΗΣΗ ΥΠΟΣΤΗΡΙΞΕΩΣ ΣΤΡΑΤΟΥ «ΘΗΣΕΑΣ» ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ/3α ΠΑΡΑΡΤΗΜΑ «Δ» ΣΤΗ ΔΓΗ 29 Ιουν 16 Φ /96/219980/Σ.1659 ΠΙΝΑΚΑΣ ΜΕΓΕΘΩΝ ΤΩΝ ΠΡΟΣ ΠΡΟΜΗΘΕΙΑ ΥΛΙΚΩΝ Α/Α ΠΕΡΙΓΡΑΦΗ ΕΙΔΟΥΣ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΜΟΝΑΔΑ ΜΕΤΡΗΣΗΣ ΜΕΓΕΘΟΣ ΠΟΣΟΣΤΑ ΣΥΝΟΛΙΚΗ ΠΟΣΟΤΗΤΑ ΠΑΡ/ΣΕΙΣ S 25% σετ στολών ασκήσεων παραλλαγής (cpv ) ΠΓΕΣ-ΣΑΕ-841Ζ/01-10/ΓΕΣ/ΔΥΠ/2 ο + 1 η έως 3 η Τροποποίηση Σετ στολών (χιτώνιο και παντελόνι) M 40% L 20% XL 15% Ακριβές Αντίγραφο Ταξχος Ελευθέριος Δελαλής Δ ι ε υ θ υ ν τ ή ς Λγός (ΥΠ) Κων/να Μπαρμπαρέσου ΔΠΜ/3α.//.

75 ΑΝΩΤΑΤΗ ΣΤΡΑΤΙΩΤΙΚΗ ΔΙΟΙΚΗΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΣΤΡΑΤΟΥ «ΘΗΣΕΑΣ» ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ/3α 29 Ιουν 16 ΠΑΡΑΡΤΗΜΑ «Ε» ΣΤΗ ΔΓΗ Φ /96/219980/Σ.1659 Όπως η συνημμένη στο παρόν Παράρτημα τεχνική προδιαγραφή ΠΓΕΣ- ΣΑΕ-841Ζ/01-10/ΓΕΣ/ΔΥΠ/2 ο + 1 η έως 3 η Τροποποίηση. Ακριβές Αντίγραφο Ταξχος Ελευθέριος Δελαλής Δ ι ε υ θ υ ν τ ή ς Λγός (ΥΠ) Κων/να Μπαρμπαρέσου ΔΠΜ/3α.//.

76 ΠΡΟ ΙΑΓΡΑΦΗ ΓΕΝΙΚΟΥ ΕΠΙΤΕΛΕΙΟΥ ΣΤΡΑΤΟΥ ΠΓΕΣ-ΣΑΕ-841Ζ / ΣΤΟΛΗ ΑΣΚΗΣΕΩΝ-ΕΚΣΤΡΑΤΕΙΑΣ Μ-08 ΠΑΡΑΛΛΑΓΗΣ ΑΣΟΥΣ (Καταργεί την ΠΓΕΣ-ΣΑΕ-841ΣΤ/11-08) ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ /2ο ΑΘΗΝΑ ΙΑΝΟΥΑΡΙΟΣ 2010

77 ΠΙΝΑΚΑΣ ΤΡΟΠΟΠΟΙΗΣΕΩΝ - ΙΟΡΘΩΣΕΩΝ ΤΗΣ ΠΓΕΣ-ΣΑΕ-841Ζ/ Α/Α Αριθµός-Ηµ/νία ιαταγής Ηµεροµηνία Αυτός που καταχώρησε τη τροποποίηση Καταχώρισης Βαθµός Ονοµατεπώνυµο Μονογραφή Οδηγίες: Καταχωρήστε στο Πίνακα κάθε διαταγή για επιβεβαίωση ότι οι µεταβολές πραγµατοποιήθηκαν.

78 ΠΡΟ ΙΑΓΡΑΦΗ ΓΕΝΙΚΟΥ ΕΠΙΤΕΛΕΙΟΥ ΣΤΡΑΤΟΥ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ Σελίδα 1. ΕΙΣΑΓΩΓΗ Σκοπός Σχετικά Βοηθήµατα ΑΠΑΙΤΗΣΕΙΣ Πρώτες Ύλες Κατασκευαστικά Στοιχεία Γενικά Κατασκευή χιτωνίου Κατασκευή παντελονιού Χρωµατισµός 6 3. ΕΙΓΜΑΤΟΛΗΨΙΑ - ΕΛΕΓΧΟΣ ΠΟΙΟΤΗΤΑΣ είγµατα Επίσηµα είγµατα Υπηρεσίας είγµατα Προµηθευτών για Αξιολόγηση Προδείγµατα Μειοδοτών για Μαζική Παραγωγή (Βιοµηχανικό Πρότυπο) Μερίδα- ειγµατοληψία Μερίδα ειγµατοληψία Έλεγχοι Ποιότητας Έλεγχος Εγκαταστάσεων Κατασκευαστή Εργαστηριακός Έλεγχος Μακροσκοπικός Έλεγχος ΙΑΦΟΡΑ Συσκευασία Χιτώνια Παντελόνια Πλήρεις Στολές (σετ) Επισηµάνσεις Χιτώνιο Παντελόνι Παραλαβή Απόρριψη ΑΠΟΨΕΙΣ ΠΑΡΑΤΗΡΗΣΕΙΣ ΟΡΙΣΜΟΙ - ΣΥΝΤΜΗΣΕΙΣ ΚΑΙ ΣΥΜΒΟΛΑ 18

79 -4- ΠΑΡΑΡΤΗΜΑΤΑ Α Β Γ Ε ΣΤ Ζ Κατασκευαστικά Σχέδια Χιτωνίου Κατασκευαστικά Σχέδια Γιακά Τσεπών Χιτωνίου Κατασκευαστικά Σχέδια Μανικιών Χιτωνίου Κατασκευαστικά Σχέδια Παντελονιού Κατασκευαστικά Σχέδια Τσεπών Παντελονιού Κατασκευαστικά Σχέδια Οπών Αερισµού Χιτωνίου Πίνακας Τελικών Κατασκευαστικών Στοιχείων Χιτωνίου Στολής Ασκήσεων- Εκστρατείας Μ-08 Η Πίνακας Κατασκευαστικών Στοιχείων Παντελονιού Στoλής Ασκήσεων- Εκστρατείας Μ-08 Θ Ειδικές Απαιτήσεις για το Ύφασµα Σύµµεικτο ΤΟΥΑΛ RIP-STOP No 225 Ι Απαιτήσεις Πολυεστερικής Κλωστής ΙΑ Ειδικές Απαιτήσεις για τα Κουµπιά Πλαστικά Φ/Π ιαµέτρου 18 mm ΙΒ Ειδικές Απαιτήσεις για τα Κορδόνια Βαµβακερά Φ/Π ΙΓ Ειδικές Απαιτήσεις για την Ταινία Βαµβακερή Μερσεριζέ Λευκή πλάτους 50 mm Ι Ειδικές Απαιτήσεις για την Ταινία Βαµβακερή Φ/Π πλάτους 16 mm ΙΕ Ειδικές Απαιτήσεις για την Πόρπη Απλή Μικρού Μεγέθους ΙΣΤ ΙΖ ΙΗ ΙΘ Πίνακας Ανοχών και Εκπτώσεων για Εκτροπές Υφασµάτων (Βαµβακερά Σύµµεικτα) Καρτέλα Οδηγιών Συντήρησης Στολής Υπόδειγµα Καρτέλας Βιοµηχανικού Προτύπου είγµατος Έλεγχοι Σταδίου Αξιολόγησης Προσφορών Κ Ειδικές Απαιτήσεις για τα Χαρτοκιβώτια Συσκευασίας Υλικών (Πεντάφυλλα) ΚΑ Τυχαία ειγµατοληψία ΚΒ Υπόδειγµα Ανάλυσης Προδιαγραφής και Προτάσεων Βελτίωσής της

80 ΣΤΟΛΗ ΑΣΚΗΣΕΩΝ - ΕΚΣΤΡΑΤΕΙΑΣ M-08 (ΠΑΡΑΛΛΑΓΗΣ ΑΣΟΥΣ) 1. ΕΙΣΑΓΩΓΗ 1.1 Σκοπός Η προδιαγραφή αυτή καθορίζει τα χαρακτηριστικά και τις τεχνικές απαιτήσεις της Υπηρεσίας για τη κατασκευή και τη προµήθεια Χιτωνίων, Παντελονιών ή Σετ Στολών Σσκήσεων Εκστρατείας M08, που προορίζονται για στρατιωτική χρήση. 1.2 Σχετικά βοηθήµατα Η Τεχνική Προδιαγραφή ΠΓΕΣ-ΣAE-841ΣΤ/11-08 (Στολή Ασκήσεων Εκστρατείας Μ08), η οποία καταργείται MIL-T-44047E/26 June 1991 (Trousers, Camouflage Pattern, Combat) MIL-DTL-32158/19 Jan 2004 (Detail Specification, Trousers, All Purpose Environmental Camouflage) MIL-DTL-44048H/30 Nov 2000 (Detail Specification, Coats, Camouflage Pattern, Combat) MIL-DTL-44436A/19 April 2005 (Cloth, Camouflage Pattern, Wind Resistant Poplin, Nylon Cotton Blend) MIL-DTL / 8 JAN 2002 (Detail Specification Thread Polyester) Φ.Ε.Κ 166/Α/ Φ.Ε.Κ 1045/Β/ Φ.Ε.Κ 1283/Β/ Πληροφορίες από το 700 ΣΕ, το Εµπόριο, τη Βιοµηχανία και το διαδίκτυο Το Τεχνικό Εγχειρίδιο Τ.Ε Μέθοδοι ειγµατοληπτικού Ελέγχου Το Τεχνικό Εγχειρίδιο Τ.Ε , Εργαστηριακοί Μέθοδοι Ελέγχου Υλικών, Μέρος 2 ο, Υφάσµατα. 2. ΑΠΑΙΤΗΣΕΙΣ 2.1 Πρώτες Ύλες Ύφασµα σύµµεικτο ΤΟΥΑΛ RIP-STOP Νο 225 µε τα χαρακτηριστικά που περιγράφονται στο Παράρτηµα ''Θ'' Κλωστή πολυεστερική τρίκλωνη φαιοπράσινη ΝΕ 30/3 µε τα χαρακτηριστικά που περιγράφονται στο Παράρτηµα ''I'' Κουµπιά πλαστικά φαιοπράσινα µε τα χαρακτηριστικά που περιγράφονται στο Παράρτηµα ''ΙΑ'' Κορδόνια βαµβακερά φαιοπράσινα µε τα χαρακτηριστικά που περιγράφονται στο Παράρτηµα IΒ.

81 Ταινία βαµβακερή µερσεριζέ λευκή µε τα χαρακτηριστικά που περιγράφονται στο Παράρτηµα ''ΙΓ'' Ταινία βαµβακερή φαιοπράσινη µε τα χαρακτηριστικά που περιγράφονται στο Παράρτηµα ''I Πόρπη απλή ορειχάλκινη µε τα χαρακτηριστικά που περιγράφονται στο Παράρτηµα IΕ Χαρτοκιβώτια συσκευασίας πεντάφυλλα µε τα χαρακτηριστικά που περιγράφονται στο Παράρτηµα K Nylon σακούλα µε οπές αερισµού για την συσκευασία κάθε χιτωνίου ή παντελονιού ή πλήρης στολής µε ανάλογες διαστάσεις. 2.2 Κατασκευαστικά στοιχεία Γενικά Τα χιτώνια και τα παντελόνια κατασκευάζονται σε 7 µεγέθη (XXS, XS, S, M, L, XL, XXL) σύµφωνα µε τις διαστάσεις που καθορίζονται στα Παραρτήµατα "Ζ" και "Η" αντίστοιχα, σε συνδυασµό µε τα σχέδια των Παραρτηµάτων "Α" έως "ΣΤ" της Τεχνικής Προδιαγραφής Όλες οι ραφές των ενισχυτικών υφασµάτων γίνονται µε διπλά γαζιά και µε την χρήση δίγαζης µηχανής Όλες οι κουµπότρυπες πρέπει είναι του τύπου µε κεφαλή για ευκολότερη χρήση και µεγαλύτερες αντοχές. Κάθε κουµπότρυπα πρέπει να είναι ενισχυµένη περιµετρικά µε ενισχυτική ραφή (σχέδιο 18 του Παραρτήµατος "ΣΤ"). Η κατασκευή των κουµπότρυπων γίνεται µε το ύφασµα της παραγράφου 2.1.1, µε τη κλωστή της παραγράφου και µε πυκνότητα βελονιών 5-6 ανά εκατοστό. Κατά το µακροσκοπικό έλεγχο πρέπει να ελέγχεται, από την επιτροπή Ελέγχου και Παραλαβής, η πυκνότητα των βελονιών σε κάθε κουµπότρυπα Κατασκευή χιτωνίου Το χιτώνιο αποτελείται από τρία βασικά φύλλα (δύο µπροστινά και ένα πίσω φύλλο), τα µανίκια και το γιακά Μπροστινά φύλλα Τα δύο µπροστινά φύλλα ενώνονται µεταξύ τους µε τέσσερα πλαστικά κουµπιά της παραγράφου στο δεξιό φύλλο (πατιλέτα), συν ένα στην άνω άκρη προς το γιακά. Οι τέσσερις κουµπότρυπες βρίσκονται σε εσωτερική πατιλέτα έτσι ώστε µετά το κούµπωµα να µην είναι ορατές ούτε αυτές ούτε τα κουµπιά. Το κουµπί που τοποθετείται στην άνω άκρη προς το γιακά (δεξιό µέρος) και η αντίστοιχη κουµπότρυπα στο αριστερό είναι ορατά Κάτω από το συγκεκριµένο κουµπί και σε απόσταση περίπου 6cm από αυτό ράβεται θηλυκή ταινία VELCRO διαστάσεων 4cm x 3cm ενώ κάτω από την αντίστοιχη κουµπότρυπα ράβεται αρσενική ταινία VELCRO ίδιων διαστάσεων, µε σκοπό να µην επιτρέπει το άνοιγµα του χιτωνίου περισσότερο από αυτό το σηµείο. Η ταινία VELCRO ράβεται µε τρόπο ώστε η µεγάλη διάστασή της να είναι παράλληλη µε το άνοιγµα του χιτωνίου όπως φαίνεται και στο σχέδιο 3 του Παραρτήµατος Α.

82 Τα µπροστινά φύλλα φέρουν δύο τσέπες επάνω και δύο κάτω στις θέσεις και διαστάσεις που φαίνονται στο σχέδιο 1 του Παραρτήµατος "Α" και στα σχέδια 5, 5α και 6 του Παραρτήµατος "Β". Η επάνω αριστερή τσέπη φέρει εσωτερικά τσεπάκι µε στρίφωµα στο πάνω µέρος για τη χρήση µολυβιών διαστάσεων 13 x 6cm Στις δύο επάνω και στις δύο κάτω τσέπες το ύφασµα αναδιπλώνεται κατά 2,5 cm 3,0 cm cm µε τον τρόπο που φαίνεται στα σχέδια 5 και 5α του Παραρτήµατος Β 'Όλες οι τσέπες φέρουν καπάκι µε εσωτερικές δύο κουµπότρυπες ώστε το κούµπωµά τους στα αντίστοιχα κουµπιά να µην είναι ορατό. Το βάθος της πιέτας τόσο στις άνω όσο και στις κάτω τσέπες του χιτωνίου είναι [3+3] cm συνολικά 6cm. Οι διαστάσεις 15 και 6,5 cm στο σχέδιο 6 του Παραρτήµατος "Β" αναφέρονται στο ωφέλιµο µήκος (βάθος) και στο πλάτος του καπακιού τσέπης Η απόσταση της κάθε τσέπης από το στρίφωµα του χιτωνίου πρέπει να είναι για τα µεγέθη XXS-XS-S (4 cm), για τα µεγέθη M- L-XL (5 cm) και για το µέγεθος XXL (6 cm) Πάνω από την αριστερή άνω τσέπη και σε απόσταση 0,5 cm, όπως φαίνεται στο σχέδιο 1 του Παραρτήµατος A, ράβεται θηλυκή ταινία VELCRO πλάτους 2cm και µήκους 14cm. Πάνω από την θηλυκή ταινία VELCRO τοποθετείται το αντίστοιχο κοµµάτι της αρσενικής Πίσω Φύλλο Το πίσω φύλλο είναι µονοκόµµατο και συρράπτεται στα πλαϊνά του µε τα δύο µπροστινά φύλλα και τους ώµους όπως φαίνεται στα σχέδια 1 και 2 του Παραρτήµατος "Α" Το πίσω φύλλο, επί των πλαϊνών συρραφών, και σε απόσταση Ε (Τάλια Παράρτηµα Ζ ), όπως καθορίζεται στο σχέδιο 2 του Παραρτήµατος Α, φέρει κοµµάτια υφάσµατος τριγωνικού άκρου τα οποία φέρουν κουµπότρυπα που αντιστοιχεί σε κουµπί το οποίο είναι ραµµένο στο πίσω φύλλο. Επιπλέον στο πίσω φύλλο υπάρχει και δεύτερο κουµπί που εξυπηρετεί την αυξοµείωση της µέσης (σχέδιο 2 του Παραρτήµατος "Α") µε τη χρήση του υφάσµατος τριγωνικού άκρου Η απόσταση των δύο κουµπιών πρέπει να είναι 5 cm ± 0,25 cm (από κέντρο σε κέντρο). Τα δύο αυτά υφάσµατα τριγωνικού άκρου (ένα σε κάθε πλευρά) πρέπει να βρίσκονται στην ίδια ευθεία (σε αυτό βοηθούν και γραµµές που υπάρχουν στο ύφασµα), να είναι παράλληλα µε το κάτω άκρο του χιτωνίου (σχέδιο 2 του Παραρτήµατος "Α") και οι κουµπότρυπές τους να ταυτίζονται απόλυτα µε το πρώτο κουµπί χωρίς να µαζεύει το χιτώνιο. Οι διαστάσεις των δύο αυτών υφασµάτων τριγωνικού άκρου πρέπει να είναι σύµφωνες µε τα καθοριζόµενα στο σχέδιο 9 του Παραρτήµατος Γ Μανίκια Το κάθε µανίκι σχηµατίζεται µε τη συρραφή δύο φύλλων. Μετά τη συρραφή της εξωτερικής ραφής τοποθετείται επιπλέον κοµµάτι υφάσµατος, το επιαγκώνιο µορφής τραπεζίου µε βάσεις 24 και 28cm και ύψος 23-24cm (όπως φαίνεται στο σχέδιο 9α του Παραρτήµατος "Γ") Στο κάτω άκρο του κάθε µανικιού τοποθετείται κοµµάτι υφάσµατος τριγωνικού άκρου µε κουµπότρυπα που αντιστοιχεί σε αντίστοιχο κουµπί. Υπάρχουν και δύο ακόµα κουµπιά που χρησιµοποιούνται για

83 -4- αυξοµείωση του µανικιού (σχέδια 7, 8 και 9 του Παραρτήµατος Γ ). Η απόσταση από κουµπί σε κουµπί (από κέντρο σε κέντρο) πρέπει να είναι 4cm ± 0,25 cm. Οι κουµπότρυπες των δύο αυτών υφασµάτων τριγωνικού άκρου πρέπει να ταυτίζονται απόλυτα µε το πρώτο κουµπί χωρίς να µαζεύει το ύφασµα στο µανίκι. To κοµµάτι υφάσµατος τριγωνικού άκρου σε κάθε µανίκι πρέπει να είναι παράλληλο προς το άκρο του µανικιού και η µία πλευρά του να ταυτίζεται µε το άκρο του µανικιού όπως φαίνεται στο σχέδιο 7 του παραρτήµατος Γ. Οι διαστάσεις των δύο αυτών υφασµάτων τριγωνικού άκρου πρέπει να είναι σύµφωνες µε τα καθοριζόµενα στο σχέδιο 9 του Παραρτήµατος Γ Γιακάς Ο γιακάς κατασκευάζεται από δύο φύλλα. Το ανάπτυγµά του έχει σχήµα ισοσκελούς τραπεζίου και ράβεται στο χιτώνιο µε τη µικρή πλευρά του (σχέδιο 4 του Παραρτήµατος "Β"). Στη µέση της ένωσης του γιακά µε το πίσω φύλλο του χιτωνίου ράβεται θηλιά κατασκευασµένη από ύφασµα ίδιο µε αυτό του χιτωνίου η οποία χρησιµεύει για την ανάρτησή του (χιτωνίου). Η θηλιά δεν απεικονίζεται στα σχέδια του χιτωνίου του Παραρτήµατος Α Στο χιτώνιο υπάρχουν συνολικά 15 πονταρισιές. Αναλυτικότερα υπάρχουν δύο σε κάθε τσέπη εσωτερικά του καπακιού (4 x 2=8). ύο (2) στο µικρό τσεπάκι, δύο (2) στο άνοιγµα του καπακιού της µικρής τσέπης και τρεις (3) στην πατιλέτα Οι ενώσεις των µπροστινών φύλλων µε το πίσω φύλλο στη περιοχή των ώµων, οι πλαϊνές ραφές των µπροστινών φύλλων µε το πίσω φύλλο, οι ραφές των µανικιών µε τα µπροστινά και το πίσω φύλλο, οι πλαϊνές ραφές των µανικιών, οι ραφές των επιαγκωνίων των µανικιών, οι ραφές των υφασµάτων τριγωνικών άκρων καθώς και οι ραφές στο πάνω µέρος των καπακιών των τσεπών γίνονται µε διπλά γαζιά και µε την χρήση δίγαζης µηχανής Κάτω από την µασχάλη και εκατέρωθεν της πλαϊνής ραφής του κυρίου σώµατος και του µανικιού δηµιουργείται από µία (1) τρύπα εξαερισµού (συνολικά 4) διαµέτρου 5mm τοποθετηµένες στις κορυφές τετραγώνου πλευράς 6cm (σχέδιο 16 του Παραρτήµατος "ΣΤ"). Κάθε τρύπα πρέπει να είναι ενισχυµένη περιµετρικά µε πυκνή ενισχυτική ραφή όπως φαίνεται στο σχέδιο 17 του Παραρτήµατος "ΣΤ". Οι κλειστές τρύπες, η κακή ενίσχυση της ραφής, η αραιή ενίσχυση της ραφής, οι διαφορετική διάµετρος καθώς και η λάθος απόσταση µεταξύ τους αποτελούν εκτροπές από την προδιαγραφή Οι ραφές κάτω από τη µασχάλη θα πρέπει να σχηµατίζουν σταυρό όπως φαίνεται στο σχέδιο 16 του Παραρτήµατος ΣΤ. Η µη ταύτιση των ραφών σηµαίνει σοβαρό ελάττωµα κατασκευής καθόσον αυτό προέρχεται από στραβό ράψιµο ή λάθος κόψιµο του υφάσµατος και πρέπει να δίδεται ιδιαίτερη προσοχή από την επιτροπή αξιολόγησης των προσφορών και την επιτροπή ελέγχου και παραλαβής των υλικών Στο κάτω άκρο των χιτωνίων και τα άκρα των µανικιών το ύφασµα αναδιπλώνεται κατά 3,0cm ± 0,2. cm Κατασκευή παντελονιού Το παντελόνι αποτελείται από τέσσερα βασικά φύλλα (δύο µπροστινά και δύο πίσω φύλλα), τις πλαϊνές τσέπες, τα επιγονάτια, τα κορδόνια, τη ζώνη και το ενισχυτικό ύφασµα καβάλου.

84 Μπροστινά φύλλα Στα πλαϊνά και πάνω σηµεία των δύο µπροστινών φύλλων σχηµατίζονται λοξές τσέπες µε άνοιγµα cm, το εσωτερικό των οποίων αποτελείται από το ίδιο ύφασµα µε το εξωτερικό του παντελονιού Το ωφέλιµο βάθος της µπροστινής τσέπης είναι 15-16cm προκύπτει δε από το ότι το τέλος της τσέπης από τo κάτω άκρο της ζώνης είναι 37-38cm Τα δύο µπροστινά φύλλα ενώνονται µεταξύ τους µε πέντε (5) πλαστικά κουµπιά της παραγράφου Στο δεξιό φύλλο υπάρχουν τα κουµπιά ενώ στο αριστερό υπάρχουν οι αντίστοιχες κουµπότρυπες. Οι τέσσερις (4) κουµπότρυπες βρίσκονται σε εσωτερική πατιλέτα έτσι ώστε µετά το κούµπωµα να µην είναι ορατές ούτε αυτές ούτε τα κουµπιά. Στο τέλος της πατιλέτας, η ραφή µαζί µε τη πονταρισιά, σχηµατίζουν τρίγωνο όπως φαίνεται και στο σχέδιο 13α του Παραρτήµατος. Στο µέσο του τριγώνου αυτού µετράτε και η κατάσταση (διάσταση Γ) που καθορίζεται στο σχέδιο 13α του Παραρτήµατος και το Παράρτηµα Η Πίσω φύλλα Στο καθένα από τα δύο πίσω φύλλα (σχέδιο 11 του Παραρτήµατος ) και σε απόσταση 8,5 cm 9 cm από το πάνω σηµείο της ζώνης κατασκευάζονται τσέπες σύµφωνα µε τα καθοριζόµενα στο σχέδιο 15 του Παραρτήµατος "Ε". Οι τσέπες φέρουν καπάκια µε δύο κουµπότρυπες εσωτερικές και κάτω από αυτές ράβονται αντίστοιχα κουµπιά. Το εσωτερικό των οποίων αποτελείται από το ίδιο ύφασµα µε το εξωτερικό του παντελονιού Πλαϊνές Τσέπες Στις δύο συρραφές των µπροστινών µε τα πίσω φύλλα και σε απόσταση περίπου 5 cm από την κάθε πλαϊνή τσέπη, ράβονται αντίστοιχα τσέπες µε τρεις πιέτες η καθεµία και αντίστοιχο καπάκι (σχέδια 10 και 12 του Παραρτήµατος " " και σχέδιο 14 του Παραρτήµατος "Ε"). Το βάθος της κάθε πιέτας της πλαϊνής τσέπης είναι των δύο πρώτων προς τα εµπρός 3cm η καθεµία και της τρίτης 4+4=8 cm. Η θέση της πλαϊνής τσέπης είναι συµµετρική ως προς την πλαϊνή ραφή του παντελονιού. Η κάθε πλαϊνή τσέπη ράβεται πάνω σε τµήµα του επιγονάτιου όπως φαίνεται στα σχέδια 10 και 12 του Παραρτήµατος Επιγονάτια Στο κάθε µπροστινό φύλλο και στις θέσεις που φαίνονται στα σχέδια 11, 12 και 13 του Παραρτήµατος " ", ράβονται αντίστοιχα κοµµάτια για την ενίσχυση της περιοχής του γονάτου (επιγονάτια) από το ίδιο ύφασµα. Το κάθε επιγονάτιο για τα µεγέθη XXS, XS και S πρέπει να έχει µήκος cm ενώ για τα µεγέθη M, L, XL και XXL πρέπει να έχει µήκος cm. Το κάθε επιγονάτιο ακριβώς στο µέσο του φέρει δύο πιέτες, οι οποίες πρέπει να βρίσκονται στην ίδια θέση όπως φαίνεται στο σχέδιο 10 του Παραρτήµατος " ". Οι πιέτες κατασκευάζονται στο επιγονάτιο και το κυρίως ύφασµα µαζί και χρησιµεύουν στο να διευκολύνουν στη κλήση του γονάτου. Για τον έλεγχο κατασκευής των δύο πιετών και στα δύο υφάσµατα µαζί γυρίζεται το κάθε µπατζάκι ανάποδα και διαπιστώνεται η ύπαρξη των πιετών και εσωτερικά.

85 Κορδόνι Στο κάτω άκρο των σκελών το ύφασµα αναδιπλώνεται κατά 2,5-3cm και δηµιουργείται αυλάκι για να περνάει κορδόνι της παραγράφου µε τα χαρακτηριστικά του Παραρτήµατος ΙΒ που έχει ως σκοπό τη συστολή και σύσφιξη των άκρων. Το µήκος και ο τρόπος κατασκευής φαίνονται στα σχέδια 10, 11, 12 και 13 του Παραρτήµατος Ζώνη Η ζώνη είναι µονοκόµµατη µε εσωτερική ενίσχυση, γαζώνεται στο επάνω µέρος των τεσσάρων φύλλων µε ορατή ραφή και έχει πλάτος 4±0,5cm. Εσωτερικά είναι ενισχυµένη µε λωρίδα του ιδίου υφάσµατος και φέρει επτά στιλάκια µήκους 5,5-6cm. Τα πέντε στιλάκια τοποθετούνται στα πίσω φύλλα (το ένα στη πίσω ραφή) και από ένα σε κάθε µπροστινό φύλλο Στο κάθε πλαϊνό µέρος της ζώνης τοποθετείται ταινία βαµβακερή της παραγράφου η οποία φέρει πόρπη για αυξοµείωση της µέσης. Η πόρπη πρέπει να βρίσκεται προς το µέρος της πλαϊνής τσέπης (σχέδιο 15 του Παραρτήµατος Ε"). Η ταινία πρέπει να ενισχύεται στη άκρη της µε µεταλλικό υλικό όπως και η πόρπη και να διέρχεται από την πόρπη µε ευκολία. Η θέση και το µήκος της ταινίας πρέπει να είναι τέτοια ώστε να µπορεί να περάσει στη πόρπη χωρίς να απαιτηθεί να δηµιουργεί διπλώσεις στο παντελόνι. Το µήκος του µεγάλου τµήµατος της βαµβακερής ταινίας όταν είναι ελεύθερο πρέπει να είναι 13 cm ± 0,2 cm µε την αναδίπλωση και το µεταλλικό τµήµα. Το µήκος του µικρού τµήµατος της διπλής βαµβακερής ταινίας πρέπει να είναι 4 cm ± 0,2 cm µε την αναδίπλωση και χωρίς το µεταλλικό τµήµα. Η θέση της ταινίας είναι ακριβώς πάνω από τις αντίστοιχες πίσω τσέπες Ενισχυτικό Ύφασµα Καβάλου Οι διαστάσεις του ενισχυτικού υφάσµατος για τον κάτω καβάλο είναι 19-20cm. Για τον άνω καβάλο, για τα µεγέθη XXS, XS, είναι 26cm και για τα λοιπά µεγέθη είναι 33-34cm. Το φάρδος του ενισχυτικού υφάσµατος πρέπει να είναι ίσο µε το µισό της µέσης συν 2 cm. Όλες οι ραφές του ενισχυτικού υφάσµατος γίνονται µε δίγαζη πλακοραφή Στο παντελόνι υπάρχουν συνολικά 37 πονταρισιές. αναλυτικότερα υπάρχουν : ύο σε κάθε στυλάκι της ζώνης, δηλαδή 7 x 2 = ύο σε κάθε πλαϊνή τσέπη, δηλαδή 2 x 2 = ύο σε κάθε πίσω τσέπη, δηλαδή 2 x 2 = Μία στη βάση του µπροστινού ανοίγµατος Επτά σε κάθε πλαϊνή τσέπη από τις οποίες οι πέντε στο ύφασµα της τσέπης που σχηµατίζονται οι πιέτες, µία στο µπροστινό κάτω άκρο του καπακιού και µία στην κάτω γωνία της τσέπης, δηλαδή 7 x 2 = Οι ραφές κάτω από το καβάλο θα πρέπει να σχηµατίζουν σταυρό όπως φαίνεται στο σχέδιο 16 του Παραρτήµατος ΣΤ, χωρίς να κατασκευάζονται οπές αερισµού. Η µη ταύτιση των ραφών σηµαίνει σοβαρό ελάττωµα

86 -7- κατασκευής καθόσον αυτό προέρχεται από στραβό ράψιµο ή λάθος κόψιµο του υφάσµατος και θα πρέπει να ελέγχεται από την επιτροπή αξιολόγησης των προσφορών και την επιτροπή ελέγχου και παραλαβής των υλικών Χρωµατισµός Το χρώµα των χιτωνίων και των παντελονιών πρέπει να είναι τρίχρωµο παραλλαγής. Το διασπαστικό σχέδιο και οι ιδιότητες του υφάσµατος κατασκευής τους (χρωµατοµετρικές συντεταγµένες και ανακλαστικότητα στο IR) πρέπει να είναι ίδια µε τα καθοριζόµενα στο Παράρτηµα Θ και τις προσθήκες του 1 και ΕΙΓΜΑΤΟΛΗΨΙΑ - ΕΛΕΓΧΟΣ ΠΟΙΟΤΗΤΑΣ 3.1 είγµατα Επίσηµα είγµατα Υπηρεσίας Τα επίσηµα δείγµατα της Υπηρεσίας, τα οποία υπάρχουν για την διαδικασία προκηρύξεως διαγωνισµού προµηθείας του υλικού, ισχύουν µόνο για τα χαρακτηριστικά που αναγράφονται στις καρτέλες τους. Σε περίπτωση που υπάρχουν ασυµφωνίες µεταξύ των επισήµων δειγµάτων και όρων της τεχνικής προδιαγραφής που δεν διευκρινίζονται αλλού, υπερισχύει η προδιαγραφή. Τα επίσηµα δείγµατα δεν ισχύουν για τυχόν κακοτεχνίες ή κατασκευαστικές ατέλειες που µπορεί να υπάρχουν σε αυτά Τα επίσηµα δείγµατα φέρουν καρτέλα και µολυβοσφραγίδα τα οποία σε καµία περίπτωση δεν αφαιρούνται. Η αφαίρεση της µολυβοσφραγίδας ή της καρτέλας του δείγµατος ή αποκοπή του σπάγκου πρόσδεσής τους σηµαίνει την καταστροφή του. Επίσης απαγορεύεται η αναγραφή στοιχείων ή αλλοίωση των χαρακτηριστικών του δείγµατος καθόσον αυτό σηµαίνει την καταστροφή του είγµατα Προµηθευτών για Αξιολόγηση Οι προµηθευτές µαζί µε την προσφορά τους υποχρεούνται να καταθέσουν ως δείγµατα τέσσερα (4) χιτώνια ή τέσσερις (4) περισκελίδες ή τέσσερις (4) πλήρεις στολές ασκήσεων εκστρατείας (εφόσον ο διαγωνισµός αφορά σετ στολών) σε µεγέθη XS, S, M και L, τα οποία θα ελέγχονται µακροσκοπικά από την επιτροπή αξιολόγησης των προσφορών προκειµένου να διαπιστωθεί η συµφωνία τους µε τις απαιτήσεις της παρούσας προδιαγραφής. Τα δείγµατα πρέπει να είναι κατασκευασµένα µε κλωστή χρώµατος που θα καθορίζεται στη διακήρυξη και δεν επιτρέπεται η χρήση κλωστής διαφορετικού χρώµατος. είγµατα ραµµένα µε κλωστή διαφορετικού χρώµατος απορρίπτονται υποχρεωτικά Τα δείγµατα θα πρέπει να είναι κατασκευασµένα και συσκευασµένα σύµφωνα µε τις απαιτήσεις της παρούσης Τεχνικής Προδιαγραφής και η εργασία κατασκευής θα πρέπει να είναι ιδιαίτερα επιµεληµένη. Κατά το µακροσκοπικό έλεγχο η επιτροπή αξιολόγησης θα καταγράφει τις οποιεσδήποτε διαφορές που παρουσιάζουν τα δείγµατα σε σχέση µε τα καθοριζόµενα στην τεχνική προδιαγραφή, το επίσηµο δείγµα της Υπηρεσίας και τους κανόνες της τέχνης σαν εκτροπή. είγµατα προµηθευτών µε εκτροπές θα απορρίπτονται υποχρεωτικά καθόσον όλοι οι όροι της παρούσης τεχνικής προδιαγραφής είναι απαράβατοι Σε περίπτωση που δεν κατατεθούν τα προβλεπόµενα δείγµατα (µέγεθος, χρώµα κλωστής κατασκευής κλπ) ή πραγµατοποιηθεί απόρριψη έστω και ενός δείγµατος (χιτώνιο ή παντελόνι) κατά τον µακροσκοπικό έλεγχο, η προσφορά θα απορρίπτεται και δεν θα αποστέλλεται δείγµα στο Χηµείο Στρατού για εργαστηριακό έλεγχο.

87 Εφόσον και τα τέσσερα (4) δείγµατα (χιτώνιο ή παντελόνι ή πλήρεις στολές) ικανοποιούν µακροσκοπικά πλήρως τις απαιτήσεις της τεχνικής προδιαγραφής, τα δύο (2) δείγµατα (χιτώνιο ή παντελόνι ή πλήρεις στολές), επιλεγόµενα τυχαία, θα αποστέλλονται στο Χηµείο Στρατού για εργαστηριακές εξετάσεις ενώ τα άλλα δύο (2) θα τηρούνται από την επιτροπή µέχρι την κατακύρωση του διαγωνισµού Το Χηµείο Στρατού στα δείγµατα των προµηθευτών για αξιολόγηση θα πραγµατοποιεί όλους τους ελέγχους που καθορίζονται στο Παράρτηµα ΙΘ. Εάν από τα αποτελέσµατα των εργαστηριακών εξετάσεων προκύπτει ότι οι τιµές των ιδιοτήτων των χιτωνίων και των παντελονιών βρίσκονται µέσα στα προσδιοριζόµενα από την προδιαγραφή όρια (χωρίς να λαµβάνονται υπόψη οι αποκλίσεις για τις οποίες επιβάλλεται πρόστιµο), τότε οι τεχνικές προσφορές των προµηθευτών θα γίνονται αποδεκτές, διαφορετικά θα απορρίπτονται Τα δείγµατα που θα υποστούν εργαστηριακό έλεγχο καθώς και το κόστος των ελέγχων του Παραρτήµατος ΙΘ επιβαρύνουν τους προµηθευτές. Τα δείγµατα των προµηθευτών που δεν αξιολογήθηκαν ή δεν απεστάλησαν για έλεγχο στο Χηµείο Στρατού θα επιστρέφονται στους προµηθευτές µετά την υπογραφή της σύµβασης Οι προµηθευτές εφόσον το επιθυµούν µπορούν να καταθέσουν µαζί µε τα δείγµατά τους, υπεύθυνη δήλωση και κοµµάτι υφάσµατος παραλλαγής Νο 225, µήκους ένα µέτρο (1 m) και ολοκλήρου πλάτους, προκειµένου να αποσταλεί στο Χηµείο Στρατού για να µετρηθούν οι τιµές των χρωµατικών συντεταγµένων (L*, a* και b*) και να προσδιορισθούν οι διαφορές χρωµατισµού ( Ε CMC ) Επί του υφάσµατος πρέπει να είναι αποτυπωµένα τα στοιχεία του προµηθευτή και ο διαγωνισµός για τον οποίο κατατίθεται Η υπεύθυνη δήλωση πρέπει να συµπεριλαµβάνεται στην τεχνική προσφορά και να αναφέρονται επί αυτής ότι : Ο προµηθευτής καταθέτει κοµµάτι υφάσµατος για έλεγχο και επιθυµεί να ελεγχθεί από το Χηµείο Στρατού προκειµένου να µετρηθούν οι τιµές των χρωµατικών συντεταγµένων (L*, a* και b*) και να προσδιορισθούν οι διαφορές χρωµατισµού ( Ε CMC ) για όλα τα χρώµατα της παραλλαγής Τα αποτελέσµατα του ελέγχου θα τα χρησιµοποιήσει αποκλειστικά και µόνο για προσωπική του χρήση και συγκεκριµένα για τον έλεγχο του οργάνου που χρησιµοποιεί για µέτρησης, είναι ανεξάρτητα µε την εξέλιξη του διαγωνισµού καθώς και µετρήσεις που θα διενεργηθούν στα υποβαλλόµενα δείγµατα για αξιολόγηση καθώς και µε µετρήσεις που θα διενεργηθούν κατά το στάδιο ελέγχου και παραλαβής εφόσον του κατακυρωθεί ο διαγωνισµός Εφόσον δεν κατατεθεί υπεύθυνη δήλωση µε την τεχνική προσφορά ή στην υπεύθυνη δήλωση δεν αναγράφονται τα καθοριζόµενα στην παράγραφο δεν θα αποστέλλεται δείγµα υφάσµατος για έλεγχο Υφάσµατα για έλεγχο θα αποστέλλονται στο Χηµείο Στρατού για µετρήσεις µόνο στη περίπτωση που θα αποσταλούν και δείγµατα του προµηθευτή για εργαστηριακές εξετάσεις σύµφωνα µε τα καθοριζόµενα στη παράγραφο Το χηµείο Στρατού θα ελέγχει το δείγµα υφάσµατος για κάθε χρώµα σύµφωνα µε τα καθοριζόµενα στο Παράρτηµα Θ.

88 Το κόστος των ελέγχων του υφάσµατος, µετρήσεις των χρωµατικών συντεταγµένων και προσδιορισµού της διαφοράς χρωµατισµού, επιβαρύνει τους προµηθευτές και τα αποτελέσµατα τους επιδίδονται (από το ΧΗΣ) µετά την καταβολή των εξόδων Όπως αναφέρεται και παραπάνω στη παράγραφο , τα αποτελέσµατα αυτά προορίζονται για προσωπική χρήση από τους προµηθευτές είναι ανεξάρτητα από άλλες µετρήσεις και σε καµία περίπτωση δεν µπορεί να χρησιµοποιηθούν ή να συγκριθούν µε αποτελέσµατα άλλων ελέγχων που σχετίζονται µε τον συγκεκριµένο διαγωνισµό ή µε άλλο διαγωνισµό για προµήθεια οποιαδήποτε είδους. Όλα τα παραπάνω πρέπει να αναφέρονται από το ΧΗΣ στο ελτίο Χηµικών Εξετάσεων Προδείγµατα Μειοδοτών για Μαζική Παραγωγή (Βιοµηχανικό Πρότυπο) Ο προµηθευτής στον οποίο έχει κατακυρωθεί ο διαγωνισµός, πριν προβεί στη µαζική παραγωγή του προϊόντος της σχετικής συµβάσεως οφείλει να προσκοµίσει δύο (2) δείγµατα µεγέθους (M) στην επιτροπή παραλαβής, ή στη νση που διενεργεί την προµήθεια σε περίπτωση που δεν έχει συγκροτηθεί η επιτροπή αυτή Στο εσωτερικό του πίσω µέρους του χιτωνίου και το εσωτερικό του παντελονιού (όχι στις τσέπες), πρέπει να είναι αποτυπωµένος ο αριθµός της σύµβασης για την οποία κατατίθενται τα προδείγµατα καθώς και το έτος υπογραφής της. Σε περίπτωση που δεν υπάρχουν αποτυπωµένα τα παραπάνω στοιχεία ή αυτά είναι αποτυπωµένα σε άλλο σηµείο ή είναι λάθος τα δείγµατα δεν θα αξιολογούνται και θα απορρίπτονται Η επιτροπή παραλαβής ελέγχει µακροσκοπικά τα δύο αυτά δείγµατα εάν συµφωνούν απόλυτα µε την παρούσα τεχνική προδιαγραφή και το επίσηµο δείγµα της Υπηρεσίας. Σε περίπτωση που τα δείγµατα κριθούν ακατάλληλα ο προµηθευτής κατασκευάζει νέα δείγµατα για να εξετασθούν από την επιτροπή µε την ίδια διαδικασία Εφόσον τα δείγµατα κριθούν κατάλληλα, µακροσκοπικά, η επιτροπή τα επισηµοποιεί µόνο για την συγκεκριµένη σύµβαση προµηθείας (τοποθετώντας σε κάθε χιτώνιο και παντελόνι κατάλληλη καρτέλα σύµφωνα µε το υπόδειγµα του Παραρτήµατος ΙΗ ), ώστε αυτά να χρησιµοποιηθούν από τον προµηθευτή ως βιοµηχανικά πρότυπα για την έναρξη µαζικής παραγωγής Η επισηµοποίηση των δειγµάτων από την Επιτροπή Παραλαβής προκειµένου να χρησιµοποιηθούν ως βιοµηχανικά πρότυπα, δεν απαλλάσσει τον προµηθευτή από την ευθύνη τηρήσεως όλων των όρων της προδιαγραφής για ενδεχόµενες εκτροπές που θα διαπιστωθούν κατά τον εργαστηριακό έλεγχο που διενεργεί το Χηµείο Στρατού Από τα εξετασθέντα και τελικά επισηµοποιηθέντα δείγµατα το ένα χιτώνιο και παντελόνι (ή πλήρεις στολές (σετ)) παραµένουν στην επιτροπή και τα άλλα δίνονται στον προµηθευτή. Τα δύο (2) αυτά χιτώνια και παντελόνια (ή πλήρεις στολές (σετ)) δείγµατα βαρύνουν τον προµηθευτή και του επιστρέφονται µε την ολοκλήρωση της σύµβασης. 3.2 Μερίδα- ειγµατοληψία Μερίδα

89 -10- Τόσο τα χιτώνια όσο και τα παντελόνια καθώς και οι πλήρεις στολές (σετ) παραδίδονται κατανεµηµένα κατά µέγεθος σε µερίδες των τεµαχίων οι οποίες και αριθµούνται. Αν ο αριθµός των τεµαχίων που πρόκειται να κατασκευαστεί δεν είναι ακέραιο πολλαπλάσιο του 5.000, τα επιπλέον τεµάχια συµπεριλαµβάνονται στην προηγούµενη µερίδα αν δεν υπερβαίνουν τα τεµάχια, διαφορετικά αποτελούν ξεχωριστή µερίδα. Τα χιτώνια ή παντελόνια ή πλήρεις στολές παραδίδονται χωρισµένα σε µερίδες στις αποθήκες της Υπηρεσίας που καθορίζεται στη σύµβαση µε δαπάνη και µέριµνα του προµηθευτή ειγµατοληψία Για Μακροσκοπικό Έλεγχο Η Επιτροπή Ελέγχου και Παραλαβής παίρνει τριακόσιες δεκαπέντε (315) στολές από διαφορετικά χαρτοκιβώτια συσκευασίας κάθε µερίδας, τα οποία (χαρτοκιβώτια) επιλέγονται µε τη διαδικασία της τυχαίας δειγµατοληψίας που περιγράφεται στο Παράρτηµα ΚΑ. Οι παραπάνω στολές αποτελούν το δείγµα µακροσκοπικού ελέγχου Για Χηµικό Έλεγχο Η Επιτροπή Ελέγχου και Παραλαβής για κάθε µερίδα, λαµβάνει τυχαία από το δείγµα µακροσκοπικού ελέγχου της παραπάνω παραγράφου δέκα (10) χιτώνια και δέκα (10) παντελόνια ή δέκα (10) πλήρεις στολές (σετ), από διαφορετικά χαρτοκιβώτια συσκευασίας, αναγράφοντας τον αριθµό της µερίδας στην οποία ανήκουν. Οι δέκα (10) στολές, χιτώνιο-παντελόνι, αποτελούν το δείγµα-αντίδειγµα Από τα δέκα (10) τεµάχια (χιτώνια-παντελόνια), τα πέντε (5) στέλλονται στο Χηµείο Στρατού για χηµικό έλεγχο και αντιπροσωπεύουν το δείγµα, ενώ τα υπόλοιπα πέντε (5) αποτελούν τα αντιδείγµατα και παραδίνονται στην Υπηρεσία που κάνει την προµήθεια όπου και τηρούνται µέχρι πέρατος της προµήθειας Σε όλα τα δείγµατα και αντιδείγµατα τοποθετείται καρτέλα σύµφωνα µε το υπόδειγµα του Παραρτήµατος ΙΗ οι οποίες υπογράφονται από την επιτροπή ελέγχου και παραλαβής και τον προµηθευτή ή τον νόµιµο αντιπρόσωπό του. Τα δέκα (10) τεµάχια του δείγµατος-αντιδείγµατος ανά µερίδα επιβαρύνουν τον προµηθευτή και προσκοµίζονται επιπλέον της ποσότητας κάθε µερίδας Έλεγχος Χαρτοκιβωτίων Συσκευασίας(Μακροσκοπικός- Χηµικός) Η Επιτροπή Ελέγχου και Παραλαβής, ανάλογα µε τον αριθµό των χαρτοκιβωτίων που προσκοµίζονται, παίρνει τυχαία τις ακόλουθες ποσότητες χαρτοκιβωτίων. Α/Α ΑΡΙΘΜΟΣ ΠΟΣΟΤΗΤΑ ΕΠΙΤΡΕΠΟΜΕΝΟ ΠΛΗΘΟΣ ΧΑΡΤΟΚΙΒΩΤΙΩΝ ΓΙΑ ΕΛΕΓΧΟ ΕΛΑΤΤΩΜΑΤΩΝ 1 έως και άνω 6 0 ΠΑΡΑΤΗΡΗΣΕΙΣ Τα ελαττώµατα αναφέρονται στον εργαστηριακό έλεγχο των χαρτοκιβωτίων Από την παραπάνω ποσότητα των χαρτοκιβωτίων τα µισά θα αποτελέσουν το δείγµα και τα άλλα µισά το αντίδειγµα. Το δείγµα αποστέλλεται στο Χηµείο Στρατού για τον εργαστηριακό έλεγχο, σύµφωνα µε την Προδιαγραφή της παραγράφου 2.1.8, ενώ το αντίδειγµα πηγαίνει στην Υπηρεσία που διενεργεί την προµήθεια και επιστρέφεται στον προµηθευτή µετά την ολοκλήρωση της Σύµβασης.

90 Ο προµηθευτής υποχρεώνεται να προσκοµίσει επιπλέον ποσότητα κενών χαρτοκιβωτίων τόση όση είναι το δείγµα και το αντίδειγµα (σε αυτά θα µπουν τυχαία τα περιεχόµενα από τα χαρτοκιβώτια τα οποία (κενά) θα αποτελέσουν το δείγµα και το αντίδειγµα) Επίσης η Επιτροπή Ελέγχου και Παραλαβής, κατά τον µακροσκοπικό έλεγχο, εξετάζει στο 5% των χαρτοκιβωτίων αν η συσκευασία έχει γίνει σύµφωνα µε την παράγραφο Σε περίπτωση που παρατηρηθούν µακροσκοπικές ή εργαστηριακές εκτροπές στα χαρτοκιβώτια ή στον τρόπο συσκευασίας, οι µερίδες που παρουσιάζουν εκτροπές επανασυσκευάζονται από τον προµηθευτή, µε έξοδά του, και ελέγχονται εκ νέου µε την ίδια µέθοδο. 3.3 Έλεγχοι Ποιότητας Έλεγχος Εγκαταστάσεων Κατασκευαστή Ο κατασκευαστής είναι υποχρεωµένος να γνωστοποιήσει στην Επιτροπή Ελέγχου και Παραλαβής τον χρόνο και τον τόπο παραγωγής των χιτωνίων και των παντελονιών ή σετ στολών. Η Επιτροπή Ελέγχου έχει το δικαίωµα απρόσκλητα και όποτε και εάν αυτή κρίνει σκόπιµο να επισκεφθεί τις εγκαταστάσεις του κατασκευαστή προκειµένου να διαπιστώσει τους τρόπους κατασκευής των στολών και τα χρησιµοποιούµενα υλικά. Η Επιτροπή εάν κρίνει σκόπιµο παίρνει δείγµατα των πρώτων υλών που χρησιµοποιούνται για την εξέτασή τους εάν συµφωνούν µε την προδιαγραφή. Το κόστος των ελέγχων βαρύνει τον προµηθευτή Εργαστηριακός Έλεγχος Οι Εργαστηριακοί έλεγχοι εκτελούνται στο Χηµείο Στρατού για την εξακρίβωση των χαρακτηριστικών που αναφέρονται στις πρώτες ύλες της παραγράφου 2.1, του χρώµατος βάσης και τυπώµατος παραλλαγής καθώς και του χρωµατισµού της παραγράφου Το Χηµείο Στρατού θα εξετάζει επίσης και τις ιδιότητες της κλωστής που περιέχεται στο σακουλάκι µε τα δύο κουµπιά καθόσον αυτή είναι η ίδια µε αυτή που χρησιµοποιήθηκε για την κατασκευή των χιτωνίων και των παντελονιών σύµφωνα µε τις απαιτήσεις της παραγράφου Σε περίπτωση αδυναµίας εκτέλεσης κάποιας δοκιµασίας από το Χηµείο Στρατού, αυτή θα εκτελείται µε µέριµνα και ευθύνη του Χηµείου Στρατού από το Γ.Χ του Κράτους ή άλλο εργαστήριο κρατικού φορέα ανάλογα µε τη φύση του προς προµήθεια υλικού και την µορφή του ελέγχου, µε δαπάνη του προµηθευτή Μακροσκοπικός Έλεγχος Ο µακροσκοπικός έλεγχος διενεργείται από την Επιτροπή Ελέγχου και Παραλαβής στο δείγµα µακροσκοπικού ελέγχου, που λαµβάνεται σύµφωνα µε τα καθοριζόµενα στην παράγραφο Κατά τον µακροσκοπικό έλεγχο των χιτωνίων και των παντελονιών ελέγχονται η ποιότητα της εργασίας κατασκευής, η συµφωνία της κατασκευής µε τους κανόνες της τέχνης, µε τους όρους και τα σχέδια της τεχνικής προδιαγραφής και το επίσηµο δείγµα της υπηρεσίας, καθώς και τυχόν ελαττώµατα σύµφωνα µε τον ΠΙΝΑΚΑ Ι Κατά τον έλεγχο των τριακοσίων δεκαπέντε (315) τεµαχίων του δείγµατος, εάν ο αριθµός των ευρισκοµένων ελαττωµάτων της µερίδας είναι µικρότερος ή ίσος προς τον αριθµό αποδοχής «Ac», είκοσι ένα (21), η µερίδα θεωρείται αποδεκτή αλλιώς εάν ο αριθµός των ευρισκοµένων ελαττωµάτων είναι µεγαλύτερος ή ίσος προς τον

91 -12- αριθµό απόρριψης «Re», είκοσι δύο (22), τότε ο µακροσκοπικός έλεγχος επεκτείνεται στο 50 % της παραλαµβανόµενης µερίδας και διενεργείται σύµφωνα µε την παράγραφο Παραδείγµατα (1) Κατά τον µακροσκοπικό έλεγχο των τριακοσίων δεκαπέντε (315) τεµαχίων καταγράφονται σαν τρία (3) ελαττώµατα αν βρεθούν σε ένα χιτώνιο (ή παντελόνι): α. Ένα στίγµα β. Ένα Κόψιµο γ. Ταινία επισηµάνσεων µε λάθος διαστάσεις (2) Εάν τα ίδια ελαττώµατα ενός χιτωνίου (ή παντελονιού) βρεθούν και σε άλλα δείγµατα, ο αριθµός τους πολλαπλασιάζεται µε τον αριθµό των δειγµάτων (δύο χιτώνια στα οποία καταγράφηκαν τρία ίδια ελαττώµατα θα µας δώσουν έξι (6) συνολικά ελαττώµατα στη µερίδα). ΠΙΝΑΚΑΣ Ι Α/Α ΕΛΕΓΧΟΣ ΕΛΑΤΤΩΜΑΤΑ 1. Ενδυµάτων 1.1 Ασυµµετρία (Χιτωνίων Αφορά είτε τα επιµέρους τµήµατα είτε τα αξεσουάρ. Κατά τον Παντελονιών) έλεγχο θα πρέπει να λαµβάνεται υπόψη ότι όλα τα τµήµατα των ενδυµάτων είναι συµµετρικά κατασκευασµένα 1.2 Προεξέχουσες κλωστές 1.3 Σηµάδια από τραυµατισµό βελονών 1.4 Σούρωµα ραφών 1.5 Λεκέδες /Ρύποι 1.6 Γυαλάδες /Αποτυπώµατα 1.7 Στρίψιµο 1.8 Ανοµοιοµορφία πλάτους στριφώµατος 1.9 υσάρεστη ή δυνατή οσµή 1.10 Ανοµοιοµορφία κατεύθυνσης τµηµάτων 1.11 Ανοµοιοµορφία απόχρωσης 1.12 Λάθος νούµερο ενδύµατος 1.13 Λάθος διαστάσεις σε επιµέρους τµήµατα 1.14 Ανοµοιοµορφία µεγέθους των επιµέρους τµηµάτων 1.15 Παράληψη αξεσουάρ 1.16 Λάθος τοποθέτηση βοηθητικών υλικών 1.17 Προεξέχουσες φόδρες 1.18 Καψίµατα, σχισίµατα, κοψίµατα, τρύπες, ψαλιδίσµατα 1.19 Επισκευές σε Καψίµατα ή σχισίµατα ή κοψίµατα ή τρύπες ή ψαλιδίσµατα 1.20 Σπασµένα αξεσουάρ (Φερµουάρ, κουµπιά, πόρπες κ.λ.π) 1.21 Σκληρότητα 1.22 Ανοµοιοµορφία ή ασυµµετρία πιετών

92 ΕΛΑΤΤΩΜΑΤΑ ΥΦΑΣΜΑΤΟΣ 3. ΡΑΦΕΣ ΚΑΙ ΚΛΩΣΤΕΣ ΡΑΦΗΣ 1.23 Ακανόνιστο κόψιµο τεµαχίου 1.24 Λάθος κατασκευή σε σχέση µε τα σχέδια και το επίσηµο δείγµα της Υπηρεσίας 2.1 Λεπτό ύφασµα που εµφανίζει κτυπήµατα ή ελαττώµατα τα οποία δύναται να εξελιχθούν σε τρύπες 2.2 Πυκνή κρόκη ή κρουστάδα. Λωρίδα ή «µπάρα» η οποία καταλαµβάνει ολόκληρο ή ένα µέρος από το πλάτος του χιτωνίου ή του παντελονιού και περιέχει νήµατα κρόκης µε µεγαλύτερη διάµετρο από το κανονικό ή µεγαλύτερο αριθµό νηµάτων κρόκης 2.3 Μπάρα υφαδιού αραιή κρόκη ή αγανάδα. Λωρίδα ή «µπάρα» η οποία καταλαµβάνει ολόκληρο ή ένα µέρος από το πλάτος του χιτωνίου ή του παντελονιού και περιέχει νήµατα κρόκης µε µικρότερη διάµετρο από το κανονικό ή µικρότερο αριθµό νηµάτων κρόκης 2.4 Σπασµένο υφάδι. Έλλειψη νήµατος κρόκης σ ένα µέρος ή σε ολόκληρο το πλάτος του χιτωνίου ή του παντελονιού. Λεπτό άνοιγµα, παράλληλο µε την κρόκη που καταλαµβάνει ένα µέρος ή όλο το πλάτος του υφάσµατος 2.5 Κοµµένα νήµατα ή παραφασάδα. Μια κατεστραµµένη περιοχή υφάσµατος όπου η ύφανση έχει καταστραφεί λόγω κοµµένων νηµάτων, κυρίως στη κατεύθυνση του στήµονα 2.6 ιχρωµία. Η απόχρωση διαφέρει αισθητά απ άκρη σε άκρη, άκρη µε κέντρο και αρχή µε τέλος. Μπορεί να είναι και λωρίδα κατά τη διεύθυνση του στήµονα ή και ράβδωση που έχει σαν χαρακτηριστικό φανερές διαφορές χρωµατισµού ή στιλπνότητας µεταξύ διαδοχικών νηµάτων του στήµονα 2.7 Ανοµοιοµορφία ή κακό φινίρισµα. ιαφορά εµφάνισης που βρίσκεται σ ένα µέρος ή σε ολόκληρο το πλάτος των χιτωνίων ή των παντελονιών 2.8 Γραµµώσεις. Εκτενή σηµάδια σε βαµµένα και φινιρισµένα υφάσµατα 2.9 Χοντράδα ή βαµβακούρα. Μέρος νήµατος το οποίο χοντραίνει απότοµα 2.10 Βερίνα ή Θηλειά. Ένα σηµείο στο ύφασµα όπου ένα µικρό µήκος νήµατος έχει διπλωθεί απότοµα 2.11 Κοµπαλάκια ΝΕPS. Ελεύθερες ίνες που έχουν σχηµατίσει κοµπαλάκια 3.1 Η πυκνότητα των βελονιών δεν είναι 4-5 στο εκατοστό. 3.2 Λεκέδες ή κηλίδες από λαδιές 3.3 Οι ραφές δεν είναι οι προβλεπόµενες (διπλές ή πλακοραφές). 3.4 Ασύµβατος χρωµατισµός σε σχέση µε το ύφασµα 3.5 Χαλαρές ραφές 3.6 Ανοιχτές ραφές 3.7 Αραιώµατα στις ραφές 3.8 Μασήµατα ραφών 3.9 Λάθος γαζί 3.10 Ανοµοιόµορφο γαζί 3.11 Ξεφτισµένα άκρα

93 Ολίσθηση ραφών 3.13 Εµφάνιση κόµπων 3.14 Ανοµοιόµορφη γραµµή γαζιού 3.15 Στριµµένες ραφές 3.16 Λάθος τύπος ραφής ή γκαζιού 3.17 Ανοµοιόµορφο πλάτος 3.18 Σπασµένες κλωστές (χωρίς επικάλυψη της ραφής στο σηµείο σπασίµατος τουλάχιστον 1,5 cm) 3.19 Ανοµοιόµορφο βήµα γαζιού 3.20 Ραφές µε πτυχές ή σουρώµατα 3.21 Οπές στα σηµεία των ραφών 3.22 Μη ύπαρξη πονταρισιών τόσο στα χιτώνια όσο και τα παντελόνια. 4. ΚΟΥΜΠΙΑ 4.1 Ελλιπής αριθµός 4.2 Ελλιπής στήριξη 4.3 ιαφορετικό µέγεθος 4.4 Ανοµοιόµορφο πάχος 4.5 Αλλοίωση επιφάνειας 4.6 Προεξέχουσες κλωστές 5. ΤΣΕΠΟΠΑΝΑ - ΦΟ ΡΕΣ 5.1 Ανοµοιοµορφία χρωµατισµού σε σχέση µε το εξωτερικό ύφασµα 5.2 Πτυχές /ζαρώµατα /Σουρώµατα 5.3 Αλλοίωση χρωµατισµού 5.4 Προεξέχουσα φόδρα 5.5 Γυαλάδες 5.6 Τεντώµατα 5.7 Στριψίµατα 6. ΚΟΥΜΠΟΤΡΥΠΕΣ 6.1 Κλειστές 6.2 Ανοιχτές 6.3 ιαφορετικού µεγέθους 6.4 Προεξέχουσες κλωστές 6.5 Ασύµµετρη τοποθέτηση 6.6 Ανοµοιοµορφία του γαζιού της κουµπότρυπας 6.7 Λάθος τρόπος κατασκευής 6.8 Μη ενισχυτική ραφή περιµετρικά της κουµπότρυπας 7. ΤΣΕΠΕΣ 7.1 Ασύµµετρα ή λάθος ή στραβά τοποθετηµένες 7.2 Κακοραµµένες τσεποσακούλες 7.3 Ξεφτισµένα άκρα στριφώµατος 7.4 Λάθος διαστάσεις 8. ΧΡΩΜΑΤΙΣΜΟΣ ΚΑΙ ΣΧΕ ΙΟ ΠΑΡΑΛΛΑΓΗΣ 8.1 Ο χρωµατισµός δεν είναι σύµφωνος µε τα καθοριζόµενα στη τεχνική προδιαγραφή. 8.2 Τµήµατα µε κακή ή λάθος απόχρωση. 8.3 Το διασπαστικό σχέδιο παραλλαγής δεν είναι σύµφωνο µε τα καθοριζόµενα στην τεχνική προδιαγραφή. 9. ΕΠΙΣΗΜΑΝΣΕΙΣ 9.1 εν υπάρχουν ραµµένες ταινίες επισηµάνσεων. 9.2 Η ταινία επισηµάνσεων είναι λανθασµένων διαστάσεων, αναγράφονται λάθος οι επισηµάνσεις, δεν είναι γραµµένες µε ανεξίτηλο τρόπο.

94 Η µερίδα µπορεί να παραληφθεί µε έκπτωση τιµής µέχρι 5% εφόσον διαπιστωθούν ελαττώµατα και κακοτεχνίες που δεν επιδιορθώνονται, αλλά δεν επηρεάζουν την εµφάνιση, την ποιότητα και τη λειτουργικότητα των στολών και δεν συναντώνται σε συχνότητα µεγαλύτερη του 4%. Σε διαφορετική περίπτωση τα χιτώνια ή τα παντελόνια ή οι πλήρεις στολές απορρίπτονται Η µερίδα παραλαµβάνεται µακροσκοπικά χωρίς έκπτωση τιµής αν δεν διαπιστωθούν εκτροπές από τους όρους της Προδιαγραφής κατά το µακροσκοπικό έλεγχο Σε περίπτωση που η συσκευασία ή οι επισηµάνσεις είναι διαφορετικές από τις προβλεπόµενες επιβάλλεται η συµµόρφωση µε την Τεχνική Προδιαγραφή, διαφορετικά η µερίδα απορρίπτεται Σε περίπτωση που στην µερίδα που ελέγχεται βρεθεί έστω και σε ένα χιτώνιο ή παντελόνι ο ίδιος κωδικός αριθµός (βλέπε παράγραφο 4.2.3) µε άλλη µερίδα που έχει ήδη απορριφθεί ή ανήκει σε άλλη σύµβαση, τότε η µερίδα απορρίπτεται υποχρεωτικά. Σε περίπτωση που η µερίδα δεν έχει απορριφθεί επιβάλλεται ο διαχωρισµός µε µέριµνα και έξοδα του προµηθευτή κατά µερίδες, συσκευασία των υλικών σύµφωνα µε τα καθοριζόµενα στην τεχνική προδιαγραφή και έλεγχος της ποσότητας από την αρχή Σηµειώσεις * Κατά το µακροσκοπικό έλεγχο πρέπει απαραίτητα να ελέγχεται η εργασία κατασκευής, τόσο των χιτωνίων όσο και των παντελονιών, και από την ανάποδη όψη τους. ** Ιδιαίτερη έµφαση πρέπει να δίνεται στη σωστή και επιµεληµένη κατασκευή των πλακοραφών τόσο στο χιτώνιο όσο και στο παντελόνι τα οποία εξετάζονται από την καλή και από την ανάποδη όψη τους, όπου δεν πρέπει να υπάρχουν ξέφτια. *** Ιδιαίτερος έλεγχος πρέπει να διενεργείται στα σηµεία ενώσεως των ραφών κάτω από τις µασχάλες του χιτωνίου και τον καβάλο του παντελονιού όπως καθορίζεται στις παραγράφους και **** Ιδιαίτερη προσοχή πρέπει να δίδεται στον έλεγχο των διαστάσεων των στολών ασκήσεων - εκστρατείας ώστε σε κάθε µέγεθος αυτές να ανταποκρίνονται στα προβλεπόµενα από την Τεχνική Προδιαγραφή όρια. 4. ΙΑΦΟΡΑ 4.1 Συσκευασία Χιτώνια

95 Κάθε χιτώνιο αφού σιδερωθεί και καθαριστεί από διάφορα σηµάδια που χρησιµοποιούνται για τη διευκόλυνση κατά τη ραφή κουµπώνεται πλήρως (όλα τα κουµπιά του) και διπλώνεται µια φορά κατά τη γραµµή της µέσης µε τα µανίκια στο πίσω φύλλο. Στη συνέχεια το χιτώνιο τοποθετείται σε νάιλον διαφανή σακούλα της παραγράφου η οποία φέρει τουλάχιστον τέσσερις οπές εξαερισµού σε διάφορα σηµεία. Σε κάθε σακούλα επικολλάται ετικέτα διαστάσεων τουλάχιστον 6 cm Χ 2 cm στην οποία αναγράφεται ο Αριθµός Ονοµαστικού του χιτωνίου Σε κάθε χιτώνιο αναρτάται (από τη θηλιά η οποία χρησιµεύει για την ανάρτησή του), µε πλαστικό κορδόνι, λευκού χρώµατος και µήκους περίπου 10 cm, το οποίο ασφαλίζει, καρτελάκι το οποίο πρέπει να έχει τη µορφή και το περιεχόµενο που καθορίζεται στο Παράρτηµα ΙΖ Μαζί µε το παραπάνω καρτελάκι θα αναρτάται επίσης πλαστικό σακουλάκι καταλλήλων διαστάσεων το οποίο θα περιέχει δύο κουµπιά απολύτως ίδια µε αυτά που χρησιµοποιούνται στο χιτώνιο καθώς και δεκαπέντε µέτρα κλωστή απολύτως ίδια µε αυτή που χρησιµοποιήθηκε για τη ραφή των χιτωνίων και των κουµπιών Τριάντα χιτώνια, τα δεκαπέντε µε τους γιακάδες προς τη µια πλευρά και τα άλλα δεκαπέντε µε τους γιακάδες προς την αντίθετη πλευρά τοποθετούνται µέσα σε χαρτοκιβώτια της παραγράφου τα οποία σφραγίζονται µε ταινία Παντελόνια Κάθε παντελόνι αφού σιδερωθεί και καθαριστεί από διάφορα σηµάδια που χρησιµοποιούνται για τη διευκόλυνση κατά τη ραφή κουµπώνεται και διπλώνεται µια φορά πάνω από την ενίσχυση των γονάτων. Στη συνέχεια το παντελόνι τοποθετείται σε νάιλον διαφανή σακούλα της παραγράφου η οποία φέρει τουλάχιστον τέσσερις οπές εξαερισµού σε διάφορα σηµεία. Σε κάθε σακούλα επικολλάται ετικέτα 6 cm Χ 2 cm στην οποία αναγράφεται ο Αριθµός Ονοµαστικού του παντελονιού Σε κάθε παντελόνι αναρτάται (από την πρώτη κουµπότρυπα), µε πλαστικό κορδόνι, λευκού χρώµατος και µήκους περίπου 10 cm, το οποίο ασφαλίζει, καρτελάκι το οποίο πρέπει να έχει τη µορφή και το περιεχόµενο που καθορίζεται στο Παράρτηµα ΙΖ Μαζί µε το παραπάνω καρτελάκι θα αναρτάται επίσης πλαστικό σακουλάκι καταλλήλων διαστάσεων το οποίο θα περιέχει δύο κουµπιά απολύτως ίδια µε αυτά που χρησιµοποιούνται στο παντελόνι καθώς και δεκαπέντε µέτρα κλωστή απολύτως ίδια µε αυτή που χρησιµοποιήθηκε για τη ραφή των παντελονιών και των κουµπιών Τριάντα παντελόνια, τα δεκαπέντε µε τις ζώνες προς τη µια πλευρά και τα άλλα δεκαπέντε µε τις ζώνες προς την αντίθετη πλευρά τοποθετούνται µέσα σε χαρτοκιβώτια της παραγράφου τα οποία σφραγίζονται µε ταινία Πλήρεις Στολές (σετ) Σε περίπτωση που από την διακήρυξη ζητούνται πλήρεις στολές (σετ) δηλαδή χιτώνια και παντελόνια ταυτόχρονα, για τη συσκευασία ακολουθείται

96 -17- η παρακάτω διαδικασία. Κάθε χιτώνιο και παντελόνι του αυτού µεγέθους (ΧΧS, ΧS, S, κ.λ.π.) αφού σιδερωθεί και καθαριστεί από διάφορα σηµάδια που χρησιµοποιούνται για τη διευκόλυνση κατά τη ραφή κουµπώνεται και διπλώνεται κατάλληλα. Στη συνέχεια ένα χιτώνιο και ένα παντελόνι του αυτού µεγέθους (ΧΧS, ΧS, S, κ.λ.π.) τοποθετούνται µαζί σε νάιλον διαφανή σακούλα της παραγράφου η οποία φέρει τουλάχιστον τέσσερις οπές εξαερισµού σε διάφορα σηµεία. Σε κάθε σακούλα επικολλάται ετικέτα 6 cm Χ 5 cm στην οποία αναγράφονται οι Αριθµοί Ονοµαστικού του χιτωνίου, του παντελονιού καθώς και της πλήρους στολής (σετ) Σε κάθε χιτώνιο αναρτάται (από τη θηλιά η οποία χρησιµεύει για την ανάρτησή του), µε πλαστικό κορδόνι, λευκού χρώµατος και µήκους περίπου 10 cm, το οποίο ασφαλίζει, καρτελάκι το οποίο πρέπει να έχει τη µορφή και το περιεχόµενο που καθορίζεται στο Παράρτηµα ΙΖ Μαζί µε το παραπάνω καρτελάκι θα αναρτάται επίσης πλαστικό σακουλάκι καταλλήλων διαστάσεων το οποίο θα περιέχει δύο κουµπιά απολύτως ίδια µε αυτά που χρησιµοποιούνται στο χιτώνιο και το παντελόνι καθώς και δεκαπέντε µέτρα κλωστή απολύτως ίδια µε αυτή που χρησιµοποιήθηκε για τη ραφή των χιτωνίων, των παντελονιών και των κουµπιών Ανά δεκαπέντε (15) σετ τοποθετούνται σε πεντάφυλλα χαρτοκιβώτια της παραγράφου Είκοσι (20) χαρτοκιβώτια µε Χιτώνια ή Παντελόνια ή Πλήρεις Στολές (ανάλογα µε τις απαιτήσεις της διακήρυξης), αριθµούνται, τοποθετούνται σε παλέτα κατάλληλων διαστάσεων, στερεώνονται σ αυτήν µε τσέρκια (δυο ανά άξονα) και περιτυλίσσονται µε νάιλον ώστε να καλυφθούν πλήρως. Η αρίθµηση θα πρέπει να γίνεται ανά µερίδα (5.000 Χιτώνια ή Παντελόνια ή Πλήρεις Στολές). 4.2 Επισηµάνσεις Χιτώνιο Στο πίσω φύλλο του κάθε χιτωνίου και κάτω από τη θηλιά που καθορίζεται στη παράγραφο ράβεται κοµµάτι ταινίας της παραγράφου 2.1.5, όπως φαίνεται στο σχέδιο 1 του Παραρτήµατος Α, στην οποία είναι τυπωµένο µε ανεξίτηλο τρόπο το µέγεθος του χιτωνίου (πχ XXSMALL, XSMALL, SMALL, MEDIUM, LARGE, XLARGE, XXLARGE) Σε κάθε χιτώνιο επίσης και στη θέση που φαίνεται στο σχέδιο 3 του Παραρτήµατος "Α" της Τεχνικής Προδιαγραφής, ράβεται µόνο στη µία πλευρά, κοµµάτι ταινίας της παραγράφου στην οποία είναι τυπωµένα µε ανεξίτηλο τρόπο τα παρακάτω στοιχεία : ± 10 mm Εργοστάσιο κατασκευής

97 -18- ΜΕΓΕΘΟΣ Οκταψήφιοι Παράδειγµα Ένδειξη (S ή Μ ή L.. ) Μέγεθος (Οκταψήφιοι αριθµοί και αντίστοιχη ένδειξη από τους πίνακες των Παραρτηµάτων Ζ ή Η ) 7180/0914 XL 8190/0914 ΣΥΜΒΑΣΗ Αριθµός και έτος σύµβασης ΠΟΛΥΕΣΤΕΡΑΣ/ ΒΑΜΒΑΚΙ 20/80 Σύνθεση υφάσµατος κατασκευής Α.Ο. Αριθµός Ονοµαστικού ΕΤΟΣ/ΜΗΝΑΣ Έτος / Μήνας Κατασκευής Κενός χώρος για επιπλέον πληροφορίες και στοιχεία Παντελόνι Σε κάθε παντελόνι και στην ένωση της δεξιάς τσέπης και της ζώνης (εσωτερικά του παντελονιού) γαζώνεται στη µία πλευρά κοµµάτι ταινίας της παραγράφου στην οποία είναι τυπωµένα µε ανεξίτηλο τρόπο τα στοιχεία της παραγράφου Στην πίσω όψη κάθε ταινίας (χιτωνίου και παντελονιού) θα αποτυπώνεται µε ανεξίτηλο τρόπο ο παρακάτω κωδικός αριθµός, ο οποίος θα πρέπει να είναι ο ίδιος για κάθε µερίδα που θα παραδίδεται από τον κατασκευαστή ΧΧΧΧ-ΧΧ-ΧΧ Οι τέσσερις πρώτοι αριθµοί αναφέρονται στο έτος, οι δύο επόµενοι στον µήνα και οι δύο τελευταίοι στον αριθµό µερίδας. π.χ. ο αριθµός αναφέρεται στο έτος 2008, στο µήνα Νοέµβριο και στην υπ αριθ. 15 µερίδα Στην εξωτερική όψη κάθε χαρτοκιβωτίου και επί της µεγαλύτερης πλευράς που δε φέρει άλλες επισηµάνσεις, θα πρέπει να αποτυπώνεται µε ανεξίτηλο τρόπο τα παρακάτω στοιχεία: ΕΙ ΟΣ ΕΛΛΗΝΙΚΟΣ ΣΤΡΑΤΟΣ.. ΧΙΤΩΝΙΑ (ή ΠΑΝΤΕΛΟΝΙΑ) ΣΤΟΛΗΣ ΑΣΚΗΣΕΩΝ-ΕΚΣΤΡΑΤΕΙΑΣ ή ΠΛΗΡΕΙΣ ΣΤΟΛΕΣ ΑΣΚΗΣΕΩΝ - ΕΚΣΤΡΑΤΕΙΑΣ (ΥΠΟ ΥΤΟΧΙΤΩΝΙΑ ΚΑΙ

98 -19- ΜΕΓΕΘΟΣ- ΠΟΣΟΤΗΤΑ Ένδειξη (S ή Μ ή L) Ποσότητα σε τεµάχια (ή σετ) ΠΑΝΤΕΛΟΝΙΑ) Μέγεθος (Ενδείξεις Παραρτηµάτων Ζ και Η µε τις αντίστοιχες ποσότητες µε βάση τα προβλεπόµενα ποσοστά) Παράδειγµα S 30 τεµ.(ή σετ) M 30 τεµ.(ή σετ) ΣΥΜΒΑΣΗ... Αριθµός και έτος σύµβασης ΚΑΤΑΣΚΕΥΑΣΤΗΣ... Α.Ο.: ΕΤΟΣ/ΜΗΝΑΣ..... Οι Αριθµοί Ονοµαστικού όλων των περιλαµβανοµένων ειδών Έτος/Μήνας κατασκευής του περιεχοµένου. Κενός χώρος που γράφονται επιπλέον πληροφορίες και στοιχεία και ο αριθµός της µερίδας Τα ίδια παραπάνω στοιχεία θα πρέπει να τοποθετούνται µε κατάλληλο τρόπο και σε µια πλευρά της συσκευασµένης παλέτας για τον συνολικό αριθµό των ειδών που περιλαµβάνει. 4.3 Παραλαβή - Απόρριψη Τα χιτώνια ή τα παντελόνια ή πλήρεις στολές παραλαµβάνονται οριστικά από την Επιτροπή Παραλαβής, αν συµφωνούν µε τις απαιτήσεις του µακροσκοπικού και εργαστηριακού ελέγχου της παρούσας προδιαγραφής, µετά από έλεγχο της παραδιδόµενης ποσότητας καθώς και του ποσοστού των καθοριζόµενων µεγεθών Τα χιτώνια και τα παντελόνια µπορούν να παραληφθούν µε έκπτωση τιµής στις περιπτώσεις των εκτροπών που αναφέρονται στην παράγραφο , καθώς επίσης και σε περιπτώσεις εκτροπών που αφορούν στις πρώτες ύλες κατασκευής και η αντίστοιχη Προδιαγραφή προβλέπει παραλαβή µε έκπτωση τιµής για το αντίστοιχο χαρακτηριστικό Για εκτροπές που αφορούν στα υφάσµατα ισχύουν αντίστοιχα όσα αναφέρονται στο Παράρτηµα ΙΣΤ της Προδιαγραφής Για εκτροπές που αφορούν στη συσκευασία ή στις επισηµάνσεις επιβάλλεται η συµµόρφωση µε τις απαιτήσεις της Προδιαγραφής (µε δαπάνες και έξοδα του προµηθευτή) και διενέργεια µακροσκοπικού ελέγχου από την αρχή σύµφωνα µε τα καθοριζόµενα στην τεχνική προδιαγραφή, διαφορετικά η µερίδα απορρίπτεται Αν οι εκτροπές εµφανίζονται σε πολλά χαρακτηριστικά και το σύνολο των επί µέρους εκπτώσεων υπερβαίνει το 10% της συµβατικής τιµής προµήθειας, τα παντελόνια ή τα χιτώνια ή πλήρεις στολές απορρίπτονται καθώς και σε κάθε άλλη περίπτωση.

99 Οι προµηθευτές υποχρεούνται πριν από την οριστική παραλαβή των υλικών να συσκευάσουν τις παλέτες που ανοίχθηκαν για τον µακροσκοπικό έλεγχο µε τον τρόπο που καθορίζεται στην παράγραφο της προδιαγραφής Προ της υπογραφής του πρωτοκόλλου οριστικής παραλαβής η επιτροπή: Θα ελέγχει εάν συσκευάστηκαν ορθά από τους προµηθευτές οι παλέτες που ανοίχθηκαν για τη διαδικασία της δειγµατοληψίας Θα παραλαµβάνει από τον προµηθευτή τα δικαιολογητικά που καθορίζονται στη παράγραφο 5.4 του Παραρτήµατος Θ για κάθε τµηµατική παράδοση. Τα δικαιολογητικά αυτά πρέπει να επισυνάπτονται στο πρωτόκολλο παραλαβής Θα ελέγχει εάν µε την τελευταία µερίδα παραλαβής έχει επιστραφεί το επίσηµο δείγµα της Υπηρεσίας στο φορέα χορήγησής του. 5. ΑΠΟΨΕΙΣ - ΠΑΡΑΤΗΡΗΣΕΙΣ Οι ενδιαφερόµενοι µπορούν να στέλνουν τις απόψεις τους για τυχόν ασάφειες της Προδιαγραφής, περιοριστικά σηµεία ή προτάσεις για βελτίωσή της, συµπληρώνοντας το έντυπο του Παραρτήµατος ΚΒ. 6. ΟΡΙΣΜΟΙ - ΣΥΝΤΜΗΣΕΙΣ ΚΑΙ ΣΥΜΒΟΛΑ Κg Κιλά g γραµµάρια m µέτρα cm εκατοστά mm χιλιοστά ΠΑΡΑΡΤΗΜΑΤΑ Α Κατασκευαστικά Σχέδια Χιτωνίου Β Κατασκευαστικά Σχέδια Γιακά Τσεπών Χιτωνίου Γ Κατασκευαστικά Σχέδια Μανικιών Χιτωνίου Κατασκευαστικά Σχέδια Παντελονιού Ε Κατασκευαστικά Σχέδια Τσεπών Παντελονιού ΣΤ Κατασκευαστικά Σχέδια Οπών Αερισµού Χιτωνίου Ζ Πίνακας Τελικών Κατασκευαστικών Στοιχείων Χιτωνίου Στολής Ασκήσεων- Εκστρατείας Μ-08 Η Πίνακας Κατασκευαστικών Στοιχείων Παντελονιού Στoλής Ασκήσεων- Εκστρατείας Μ-08 Θ Ειδικές Απαιτήσεις για το Ύφασµα Σύµµεικτο ΤΟΥΑΛ RIP-STOP No 225 Ι Απαιτήσεις Πολυεστερικής Κλωστής

100 -21- ΙΑ Ειδικές Απαιτήσεις για τα Κουµπιά Πλαστικά Φ/Π ιαµέτρου 18 mm ΙΒ Ειδικές Απαιτήσεις για τα Κορδόνια Βαµβακερά Φ/Π ΙΓ Ειδικές Απαιτήσεις για την Ταινία Βαµβακερή Μερσεριζέ Λευκή πλάτους 50 mm Ι Ειδικές Απαιτήσεις για την Ταινία Βαµβακερή Φ/Π πλάτους 16 mm ΙΕ Ειδικές Απαιτήσεις για την Πόρπη Απλή Μικρού Μεγέθους ΙΣΤ ΙΖ ΙΗ ΙΘ Πίνακας Ανοχών και Εκπτώσεων για Εκτροπές Υφασµάτων (Βαµβακερά Σύµµεικτα) Καρτέλα Οδηγιών Συντήρησης Στολής Υπόδειγµα Καρτέλας Βιοµηχανικού Προτύπου είγµατος Έλεγχοι Σταδίου Αξιολόγησης Προσφορών Κ Ειδικές Απαιτήσεις για τα Χαρτοκιβώτια Συσκευασίας Υλικών (Πεντάφυλλα) ΚΑ Τυχαία ειγµατοληψία ΚΒ Υπόδειγµα Ανάλυσης Προδιαγραφής και Προτάσεων Βελτίωσής της

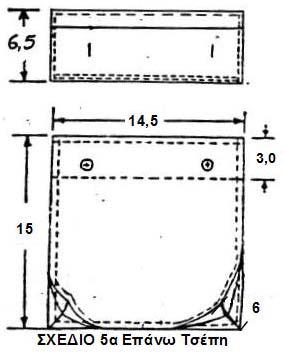

101 ΠΑΡΑΡΤΗΜΑ ''Α'' ΣΤΗΝ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ/2 ο Γρ. ΙΑΝΟΥΑΡΙΟΣ 2010 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΧΕ ΙΑ ΧΙΤΩΝΙΩΝ

102 Α-2 Παρατηρήσεις 1. Οι διαστάσεις εκφράζονται σε εκατοστά και αναλύονται στο Παράρτηµα Ζ. 2. Οι ανοχές στις διαστάσεις καθορίζονται στο Παράρτηµα Ζ

103 ΠΑΡΑΡΤΗΜΑ ''Β'' ΣΤΗΝ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ/2 ο Γρ. ΙΑΝΟΥΑΡΙΟΣ 2010 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΧΕ ΙΑ ΓΙΑΚΑ ΤΣΕΠΩΝ ΧΙΤΩΝΙΟΥ

104 Β-2 Παρατηρήσεις 1. Στα µεγέθη XXS και XS (και µόνο) θα πρέπει: 1.1 Οι πάνω τσέπες πρέπει να έχουν διαστάσεις 14cm x 13cm αντί των 15cm x 14,5 cm που φαίνονται στο σχέδιο Η διάσταση 17,5cm στο σχέδιο 6 να γίνει 16,5cm. 1.3 Oι κάτω τσέπες να έχουν διαστάσεις 17cm x 16cm αντί των 18,5cm x 18cm που φαίνονται στα σχέδιο H διάσταση 20,5cm του σχεδίου 6 γίνεται 18,5cm. 2. Η απόσταση της κάθε τσέπης από το στρίφωµα του χιτωνίου σχέδιο 6 διαµορφώνεται για τα µεγέθη XXS-XS-S στα 4 cm, για τα µεγέθη M-L-XL στα 5 cm και για το µέγεθος XXL στα 6 cm. 3. Οι διαστάσεις εκφράζονται σε εκατοστά (cm) και αναλύονται στο Παράρτηµα Ζ.

105 Β-3 4. Ανοχές προβλέπονται µόνο για τις διαστάσεις Η και Η του σχεδίου 4 και καθορίζονται στο Παράρτηµα Ζ.

106 ΠΑΡΑΡΤΗΜΑ ''Γ'' ΣΤΗΝ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ/2 ο Γρ. ΙΑΝΟΥΑΡΙΟΣ 2010 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΧΕ ΙΑ ΜΑΝΙΚΙΩΝ ΧΙΤΩΝΙΩΝ Παρατηρήσεις 1. Οι διαστάσεις (Z), (Θ) και (Ι) αναλύονται στο Παράρτηµα Ζ.

107 Γ Οι διαστάσεις εκφράζονται σε εκατοστά (cm) και πρέπει να ελέγχονται από τις επιτροπές αξιολόγησης και παραλαβής. 3. Ανοχή προβλέπεται µόνο για τη διάσταση Ζ του σχεδίου 7 και καθορίζεται στο Παράρτηµα Ζ.

108 ΠΑΡΑΡΤΗΜΑ '' '' ΣΤΗΝ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ/2 ο Γρ. ΙΑΝΟΥΑΡΙΟΣ 2010 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΧΕ ΙΑ ΠΑΝΤΕΛΟΝΙΟΥ

109 -4 Παρατηρήσεις 1. Οι διαστάσεις εκφράζονται σε εκατοστά (cm) και αναλύονται στο Παράρτηµα Η. 2. Οι ανοχές στις διαστάσεις καθορίζονται στο Παράρτηµα Η. 3. Το µήκος cm που αναφέρεται στο επιγονάτιο και φαίνεται στο σχέδιο 12 αφορά τα µεγέθη XXS, XS και S. Στα µεγέθη M, L, XL και XXL το µήκος πρέπει να είναι cm. 4. Στο σχέδιο 13α καθορίζεται επακριβώς το σηµείο στο οποίο µετράται η απόσταση Γ (κατάσταση) µε τιµές σύµφωνα µε τον πίνακα του Παραρτήµατος Η.

110 ΠΑΡΑΡΤΗΜΑ ''Ε'' ΣΤΗΝ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ/2 ο Γρ. ΙΑΝΟΥΑΡΙΟΣ 2010 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΧΕ ΙΑ ΤΣΕΠΩΝ ΠΑΝΤΕΛΟΝΙΩΝ

111 Ε- ΠΑΡΑΤΗΡΗΣΕΙΣ 1. Στα µεγέθη XXS και XS οι πίσω τσέπες πρέπει να έχουν άνοιγµα 14,0 14,5 cm 2. Στα υπόλοιπα µεγέθη το άνοιγµα της τσέπης πρέπει να είναι 15,0-16 cm. 3. Οι διαστάσεις εκφράζονται σε εκατοστά.

112 ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ/2 ο Γρ. ΙΑΝΟΥΑΡΙΟΣ 2010 ΠΑΡΑΡΤΗΜΑ ''ΣΤ'' ΣΤΗΝ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΧΕ ΙΑ ΟΠΩΝ ΑΕΡΙΣΜΟΥ ΧΙΤΩΝΙΟΥ Οι διαστάσεις εκφράζονται σε εκατοστά.

113 Α/Α ΠΑΡΑΡΤΗΜΑ "Ζ" ΣΤΗΝ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ/2ο ΙΑΝΟΥΑΡΙΟΣ 2010 ΠΙΝΑΚΑΣ ΤΕΛΙΚΩΝ ΚΑΤΑΣΚΕΥΑΣΤΙΚΩΝ ΣΤΟΙΧΕΙΩΝ ΧΙΤΩΝΙΟΥ ΣΤΟΛΗΣ ΑΣΚΗΣΕΩΝ - ΕΚΣΤΡΑΤΕΙΑΣ Μ-08 ΜΕΓΕΘΟΣ ΟΚΤΑΨΗΦΙΟΣ ΜΕΓΕΘΟΥΣ ΗΜΙΠΕΡΙΜΕΤΡΟΣ ΣΤΗΘΟΥΣ ΜΕΣΗΣ ΠΛΑΤΟΣ ΜΑΚΡΟΣ ΤΑΛΙΑ ΜΑΝΙΚΙ ΠΕΡΙΛΑΙΜΙΟ ΜΑΣΧΑΛΗ ΚΑΤΩ ΜΕΡΟΣ ΜΑΝΙΚΙΟΥ ΕΝ ΕΙΞΗ Α Β Γ Ε Ζ Η Η Θ Ι /7984 ΧΧS , / / / / / / / / / / / / / / /0914 ΧS ,5 22 S ,5 28 Μ ,5 23 L , /0914 ΧL , / / /2126 ΧΧL ,5 3 ΠΟΣΟΣΤΟ (%) Παρατηρήσεις 1. Ο οκταψήφιος αριθµός του µεγέθους π.χ. 7180/7984 (ύψος /στήθος) υποδεικνύει διαστάσεις ατόµου µε ύψος από 171 έως 180 εκ. και περίµετρο στήθους από 79 έως 84 εκ.

114 Ζ-2 2. Όταν η προµήθεια γίνεται σε πλήρεις στολές (σετ) το ποσοστό % των χιτωνίων είναι το ίδιο µε αυτό των παντελονιών και γίνεται : Α/Α ΟΚΤΑΨΗΦΙΟΣ ΜΕΓΕΘΟΥΣ ΜΕΓΕΘΟΣ ΕΝ ΕΙΞΗ ΠΟΣΟΣΤΟ (%) /7984 ΧΧS / /8590 ΧS / / /9196 S / / / /9702 Μ / / / /0308 L / / /0914 ΧL / / /2126 ΧΧL 3

115 ΠΑΡΑΡΤΗΜΑ "Η" ΣΤΗΝ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ/2ο ΙΑΝΟΥΑΡΙΟΣ 2010 ΠΙΝΑΚΑΣ ΤΕΛΙΚΩΝ ΚΑΤΑΣΚΕΥΑΣΤΙΚΩΝ ΣΤΟΙΧΕΙΩΝ ΠΑΝΤΕΛΟΝΙΟΥ ΣΤΟΛΗΣ ΑΣΚΗΣΕΩΝ - ΕΚΣΤΡΑΤΕΙΑΣ Μ-08 Α/Α ΜΕΓΕΘΟΣ ΟΚΤΑΨΗΦΙΟΣ ΜΕΓΕΘΟΥΣ 6170/7073 ΕΝ ΕΙΞΗ ΗΜΙΠΕΡΙΜΕΤΡΟΣ ΜΕΣΗΣ ΛΕΚΑΝΗΣ ΤΕΛΙΚΕΣ ΚΑΤΑΣΚΕΥΑΣΤΙΚΕΣ ΙΑΣΤΑΣΕΙΣ ΕΞΩΤΕΡΙΚΟ ΗΜΙΠΕΡΙΜΕΤΡΟΣ ΚΑΤΑΣΤΑΣΗ ΜΑΚΡΟΣ ΓΟΝΑΤΟ ΡΕΒΕΡ Α Β Γ Ε Ζ ΠΟΣΟΣΤΟ (%) 7185/7073 ΧΧS , , , / / / / / / / / / / / / / / / / / / / / / / /1821 ΧS , , ,5 24 S , , ,5 16 Μ , , ,5 30 L , , ,5 15 ΧL , , ,5 6 ΧΧL , , ,5 4

116 Η-2 Παρατηρήσεις 1. Ο οκταψήφιος αριθµός του µεγέθους π.χ. 6170/7073 (ύψος /µέση) υποδεικνύει διαστάσεις ατόµου µε ύψος από 161 έως 170 εκ. και περίµετρο µέσης από 70 έως 73 εκ. 2. Όταν η προµήθεια γίνεται σε πλήρεις στολές (σετ) το ποσοστό % των παντελονιών είναι το ίδιο µε αυτό των χιτωνίων και καθορίζεται στο Παράρτηµα Ζ.

117 ΠΑΡΑΡΤΗΜΑ "Θ" ΣΤΗΝ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ / 2ο ΙΑΝΟΥΑΡΙΟΣ 2010 ΕΙ ΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΓΙΑ ΤΟ ΥΦΑΣΜΑ ΤΟΥΑΛ RIP-STOP Νο Βαφή 1.1 Η βαφή των υφασµάτων πρέπει να γίνεται µε την χρήση των παρακάτω χρωµάτων: Χρώµατα "κάδου" (Vat Dyes) για την βαφή των βαµβακερών ινών Χρώµατα "διασποράς" (Disperset Dyes) για την βαφή των πολυεστερικών ινών. 1.2 Τα παραπάνω ισχύουν τόσο για το βασικό χρώµα όσο και για το τύπωµα των λοιπών χρωµάτων της παραλλαγής. 2. Τεχνικά Χαρακτηριστικά Α/Α Τεχνικά Χαρακτηριστικά Απαιτήσεις 1. Βάρος σε g/m 2 (µε προσθήκη της εµπορικά νόµιµης υγρασίας) Πλάτος σε µέτρα (m) 1,50 ή 1,60 3. Αντοχή στήµονα σε Kg Αντοχή κρόκης σε Kg Πυκνότητα στήµονα (κλωστές/cm) Πυκνότητα κρόκης (κλωστές/cm) Συστολή στήµονα επί % 2 8. Συστολή κρόκης επί % 2 9. Απώλεια βάρους µε έκπλυση επί % Τίτλος νήµατος στήµονα 36/2 11. Τίτλος νήµατος κρόκης 30/2 12. Ύφανση Όπως το επίσηµο δείγµα. Οι ενισχύσεις σχηµατίζονται ανά 12 κλωστές στήµονα και ανά 23 κλωστές κρόκης µε ύφανση 2 κλωστών ως µία. 13. Σταθερότητα χρωµατισµού Ελάχιστη Στο ηλιακό φως 6 Στο νερό 6 Στη µέτρια πλύση 4-5 Στον ιδρώτα 4-5 Στην ξηρή τριβή 4-5 Στην υγρή τριβή 4-5 Στο ασθενές χλώριο 4-5 Στη ξηρή κάθαρση 4-5 Στο θαλασσινό νερό 5 Στο σαπούνι 4-5

118 Θ Μερσερισµός Οµοιόµορφος σε όλο το ύφασµα 15. Χρωµατισµός Τρίχρωµη Παραλλαγή άσους 16. Τίτλος πολυεστέρα 1,2 1,5 Denier µήκος 38-40mm 17. ph 5-8,5 18. Σύνθεση στήµονα % κ.β Βαµβάκι 80% (±3%) Πολυεστέρας 20% (±3%) 19. Σύνθεση κρόκης % κ.β Βαµβάκι 80% (±3%) Πολυεστέρας 20% (±3%) 3. Μέθοδοι Ελέγχου Τεχνικών Χαρακτηριστικών Α/Α Τεχνικά Χαρακτηριστικά Μέθοδοι Ελέγχου 1. Πολυεστερικές ίνες, ποιότητα Χηµική Ανάλυση 2. Denier Μικροσκόπιο 3. Βαµβάκι, ποιότητα Μικροσκόπιο 4. Βάρος (µε προσθήκη της εµπορικά νόµιµης υγρασίας) Y-384 ή ISO 3801:1977 ή ASTM D Πλάτος σε µέτρα (m) Μακροσκοπικά 6. Αντοχή στήµονα σε Kg. Υ-353 ή ISO (1999) ή ASTM D Αντοχή κρόκης σε Kg Υ-353 ή ISO (1999) ή ASTM D Πυκνότητα στήµονα (κλωστές/cm) Y-382 ή FTMS-191 Μέθοδος 5050 ή ISO : Πυκνότητα κρόκης (κλωστές/cm) Y-382 ή FTMS-191 Μέθοδος 5050 ή ISO : Συστολή στήµονα επί %. Υ-371 ή ISO 6330 ή ΕΛΟΤ 729 EΝ 11. Συστολή κρόκης επί % Υ-371 ή ISO 6330 ή ΕΛΟΤ 729 EΝ 12. Απώλεια βάρους µε έκπλυση επί % Y-388 ή ASTM D Τίτλος νήµατος στήµονα Y-381 ή ISO 7211 Part Τίτλος νήµατος κρόκης Y-381 ή ISO 7211 Part Ύφανση Οπτικά 16. Σταθερότητα χρωµατισµού Στο ηλιακό φως Y331 ή ISO 105 B 01: th Ed. Στο νερό Y-332 ή ISO 105-E01 4 th Ed Στη µέτρια πλύση Y-333 ή ISO 105 C 10 1 St Ed Στον ιδρώτα Y-334 ή ISO E04 5 th Ed Στην ξηρή τριβή Y-335 ή ISO X 12 5 th Ed Στην υγρή τριβή Y-335 ή ISO X 12 5 th Ed Στο ασθενές χλώριο Y-336 ή ISO 105 N01 Στη ξηρή κάθαρση Y-337 ή ISO 105 D01 4 th Ed Στο θαλασσινό νερό Y-338 ή ISO 105 Ε02 4 th Ed. 1994

119 Θ-3 Στο σαπούνι Η σταθερότητα χρωµατισµού στο σαπούνι εκτελείται ως εξής: Εντός ποτηριού ζέσεως προσθέτουµε 100 ml απεσταγµένου νερού και 1,6 g σάπωνος. Το σαπωνοποιηµένο διάλυµα θερµαίνεται µέχρι βρασµού. οκίµιο του προς εξέταση υφάσµατος εισάγεται στο υπό βρασµό ευρισκόµενο σαπωνοδιάλυµα επί 5 λεπτά, αφού προηγουµένως έχει διαβραχεί δια ζέοντος (χωρίς σαπούνι) ύδατος και έχει απορροφηθεί µε διηθητικό χαρτί ή ύφασµα η περίσσεια του νερού επί του δοκιµίου. Στη συνέχεια το δοκίµιο ξεπλένεται και αφήνεται να στεγνώσει στη σκιά. Σιδερώνεται και συγκρίνεται ο χρωµατισµός του µε το ''ως έχει δοκίµιο''. ή BS Μερσερισµός Αξιολόγηση µε χρήση µικροσκοπίου ή AATCC 89/2003 ή ASTM D Τίτλος πολυεστέρα ph ISO 3071:2005 FTMS-191A Μέθοδος 284/ Σύνθεση στήµονα % κ.β ISO 1833 ή ASTM D Σύνθεση κρόκης % κ.β ISO 1833 ή ASTM D Χρωµατικές Ιδιότητες Υφάσµατος 4.1 Χρωµατικές συντεταγµένες Το ύφασµα πρέπει να φέρει στην εξωτερική του επιφάνεια τρεις αποχρώσεις ώστε να σχηµατίζεται διασπαστικό σχέδιο παραλλαγής σύµφωνα µε τα καθοριζόµενα στις προσθήκες 1 και 2 και µε τιµές χρωµάτων σύµφωνες µε το Πίνακα Ι: ΠΙΝΑΚΑΣ Ι A/A ΑΠΟΧΡΩΣΕΙΣ ΧΡΩΜΑΤΙΚΕΣ ΣΥΝΤΕΤΑΓΜΕΝΕΣ 1. Ανοικτό Πράσινο L * = 45,36 a * = -2,06 b * = 19,01 2. Πράσινο Βαθύ L * = 24,99 a * = -9,09 b * = 6,72 3. Γαιώδες Καστανόχρωµο L * = 28,83 a * = 4,24 b * = 12, Το διασπαστικό σχέδιο παραλλαγής πρέπει να προκύπτει από την εφαρµογή του πράσινου βαθύ και του Γαιώδους χρώµατος στο ύφασµα βάσης µε χρώµα Ανοικτό πράσινο (πρώτα εφαρµόζεται το Γαιώδες και µετά το πράσινο βαθύ). Το διασπαστικό σχέδιο των δύο χρωµάτων φαίνονται υπό κλίµακα στις προσθήκες 1 και 2 του παρόντος παραρτήµατος. Το διασπαστικό σχέδιο

120 Θ-4 παραλλαγής θα ελέγχεται από δύο (2) τουλάχιστον τεµάχια υφάσµατος τα οποία θα λαµβάνονται από διαφορετικές περιοχές του δείγµατος. Το σχήµα και το µέγεθος των επιφανειών των αποχρώσεων του πράσινου βαθύ και του Γαιώδους χρώµατος των εξεταζόµενων δοκιµίων πρέπει να είναι ίδια µε εκείνα που καθορίζονται στις προσθήκες 1 και 2 του παρόντος Παραρτήµατος Ο χρωµατισµός θα ελέγχεται ως προς το τρίχρωµο της παραλλαγής επιπλέον του προβλεπόµενου µακροσκοπικού ελέγχου από την επιτροπή παραλαβής και από το Χηµείο Στρατού στα δείγµατα που θα αποστέλλονται για φυσικοχηµικούς ελέγχους Ο έλεγχος των αποχρώσεων θα γίνεται µε φασµατοφωτόµετρο που θα λειτουργεί µε διάχυτο φωτισµό του δοκιµίου µε πλήρη εκποµπή πηγής η οποία θα προσοµοιάζει στη «CIE Source D65». Το υπό εξέταση δοκίµιο πρέπει να παρατηρείται από γωνία που δεν ξεπερνά τις 10 (µοίρες) από την κανονική γωνία παρατήρησης, συµπεριλαµβανοµένης και της γωνίας αποφυγής κατοπτρισµού. Το µέγεθος του προτύπου ανοίγµατος επί της συσκευής που χρησιµοποιείται για τη µέτρηση κάποιας απόχρωσης θα πρέπει να είναι διαµέτρου 1,2-1,5 cm. Οι µετρήσεις θα πρέπει να γίνονται σε τρία (3) διαφορετικά σηµεία στα τεµάχια του κάθε δείγµατος µετρώντας το κάθε σηµείο δύο φορές µε διαφορετικό προσανατολισµό (υφάδι - στηµόνι). Το τελικό αποτέλεσµα θα είναι ο µέσος όρος των έξι (6) µετρήσεων που πραγµατοποιήθηκαν [τρία (3) σηµεία Χ δύο (2) φορές = έξι (6)] για κάθε δείγµα. Τα προς εξέταση σηµεία θα πρέπει να είναι διπλωµένα δύο (2) φορές προκειµένου κατά τη µέτρηση να µην επηρεάζονται από το φως. Κατά τη µέτρηση θα χρησιµοποιείται η εξίσωση CMC (Color Measurement Commities της Society of Dyers and colourists) για τον υπολογισµό του Ε η οποία περιλαµβάνει και διορθωτικούς συντελεστές Η βάση των µετρήσεων για κάθε απόχρωση µε την οποία θα συγκριθεί η αντίστοιχη απόχρωση του προς εξέταση δείγµατος είναι οι τιµές που φαίνονται στο παραπάνω πίνακα Ι. Οι τιµές και ανοχές για κάθε απόχρωση φαίνονται στον παρακάτω Πίνακα ΙΙ Για οποιαδήποτε απόκλιση στη απόχρωση πέραν των ορίων που καθορίζεται παρακάτω το ύφασµα απορρίπτεται. ιευκρινίζεται ότι το ύφασµα απορρίπτεται ακόµη και στην περίπτωση που εµφανίζεται απόκλιση στην απόχρωση έστω και σε ένα µόνο χρώµα. ΠΙΝΑΚΑΣ ΙΙ Α/Α 1. ΧΡΩΜΑ ΑΠΟ ΕΚΤΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΣΥΓΚΡΙΣΗΣ ΕΠΙΣΗΜΟΥ ΕΙΓΜΑΤΟΣ ΜΕ ΤΗ CMC ( Ε) Πράσινο Ανοικτό (ΠΑ) Ε 1 ΑΠΟΚΛΙΣΕΙΣ ΕΚΠΤΩΣΗ 1< Ε 1,2 0 Μέχρι και 0,2 1% για κάθε πάνω του 0,1 πάνω ορίου, δηλαδή του ορίου 1,4 2. Πράσινο Βαθύ Ε 1 1< Ε 1,3 0

121 Θ-5 3. (ΠΒ) Μέχρι και 0,2 πάνω του ορίου, δηλαδή 1,5 Γαιώδες Καστανόχρουν (ΓΚΑ) Ε 1 1% για κάθε 0,1 πάνω του ορίου 1< Ε 1,3 0 Μέχρι και 0,2 πάνω του ορίου, δηλαδή 1,5 1% για κάθε 0,1 πάνω του ορίου 4.2 Φασµατική ανακλαστικότητα στην εγγύς υπέρυθρο ακτινοβολία Οι τρεις αποχρώσεις της παραπάνω παραγράφου θα πρέπει να ελέγχονται όσον αφορά τη φασµατική ανακλαστικότητα τους στην εγγύς υπέρυθρο ακτινοβολία, µετά από τρεις µέτριες πλύσεις, στα µήκη κύµατος του Πίνακα ΙΙΙ και να παρουσιάζουν φασµατικές ανακλαστικότητες εντός των ορίων που καθορίζονται στον ίδιο Πίνακα. Αν οποιαδήποτε απόχρωση παρουσιάζει τιµές φασµατικής ανακλαστικότητας οι οποίες εκτρέπονται από τα όρια που αναφέρονται στον Πίνακα ΙΙΙ σε τρία (3) ή περισσότερα µήκη κύµατος στα οποία πραγµατοποιείται η µέτρηση, τότε θεωρείται ότι το εξεταζόµενο δείγµα υφάσµατος απέτυχε στον έλεγχο αυτό και δεν καλύπτει τις απαιτήσεις της τεχνικής προδιαγραφής Ο έλεγχος της φασµατικής ανακλαστικότητας, θα γίνεται µε το φασµατοφωτόµετρο PERKIN ELMER Lambda 40, µε σφαίρα ολοκλήρωσης 50mm, το οποίο διαθέτει το ΧΗΜΕΙΟ ΣΤΡΑΤΟΥ Οι τιµές φασµατικής ανακλαστικότητας που θα λαµβάνονται υπόψη, θα είναι αυτές που δίνονται µε απευθείας µέτρηση από το παραπάνω όργανο, δεδοµένου ότι κατά τον καθορισµό των ορίων που δίνονται στον Πίνακα ΙΙΙ, έχουν ληφθεί υπόψη όλοι οι παράγοντες που επηρεάζουν την ακρίβεια των µετρήσεων. ΠΙΝΑΚΑΣ ΙΙΙ ΜΗΚΗ ΚΥΜΑΤΟΣ ΚΑΙ ΑΝΟΧΕΣ ΑΝΑΚΛΑΣΤΙΚΟΤΗΤΑΣ ΜΗΚΟΣ ΚΥΜΑΤΟΣ (σε nm) Χρώµα βάσης Πράσινο Ανοιχτό (ΠΑ) ΑΝΑΚΛΑΣΤΙΚΟΤΗΤΑ % Τυπώµατα Παραλλαγής Πράσινο Βαθύ (ΠΒ) Γαιώδες Καστανόχρουν (ΓΚΑ) //- -//- -// //- -//- -// //- -//- -// //- -//- -// //- -//- -// //- -//- -// //- -//- -// //- -//- -//-

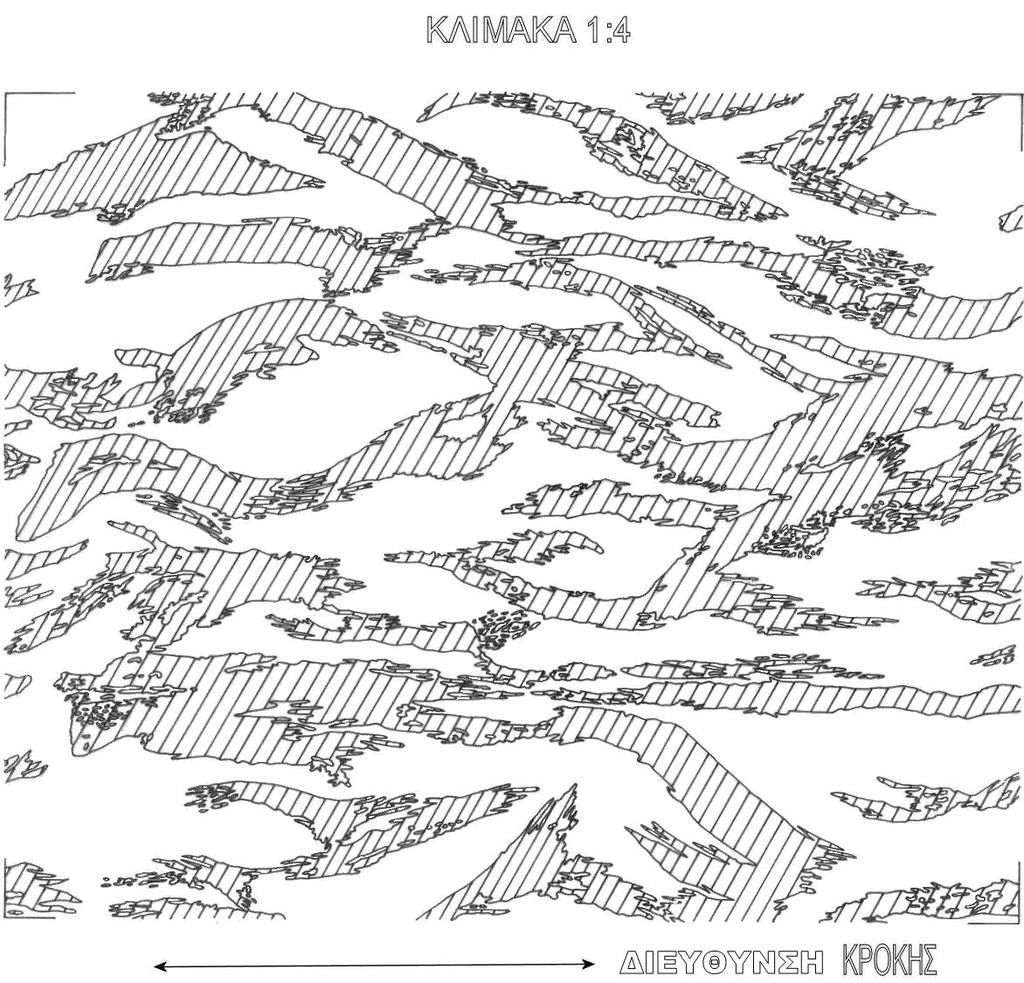

122 Θ Μέθοδος προσδιορισµού χρώµατος βάσεως και τυπωµάτων παραλλαγής ιαλύµατα Παρασκευάζουµε διάλυµα που να περιέχει ανά λίτρο 10 ml καυστική σόδα (ΝαΟΗ) πυκνότητας 49 Βe (ειδικού βάρους 1,51 g/cm 3 ) και 5g Na Hydrosulfit (Na 2 S 2 O 4 ) (αναγωγικό διάλυµα) ιάλυµα υπεροξειδίου του υδρογόνου Η 2 Ο 2 (30% - 50%) Έλεγχος χρώµατος βάσεως Τεµάχιο υφάσµατος το οποίο δεν πρέπει να περιλαµβάνει τύπωµα παραλλαγής, εµβαπτίζεται στο αναγωγικό διάλυµα και θερµαίνεται στους 80 C. Από το ύφασµα πρέπει να αποβάλλεται χρώµα το οποίο χρωµατίζει το διάλυµα. Αν στο χρωµατισµένο αυτό διάλυµα προσθέσουµε διάλυµα Η 2 Ο 2 τότε αυτό πρέπει να αλλάζει χρωµατισµό και να παίρνει την απόχρωση του δείγµατος Έλεγχος χρώµατος τυπώµατος παραλλαγής Θα εκτελεστούν τόσες ανεξάρτητες δοκιµές όσα είναι τα τυπώµατα χρώµατος της παραλλαγής. Τεµάχιο υφάσµατος το οποίο πρέπει να περιλαµβάνει ένα από τα τυπωµένα χρώµατα της παραλλαγής το τυλίγουµε υπό µορφή ρολού µε ένα λευκό βαµβακερό µάρτυρα ιδίων διαστάσεων µε το ύφασµα, δένουµε το σχηµατισµένο ρολό σφιχτά και το τοποθετούµε σ ένα ποτήρι µε αναγωγικό διάλυµα θερµαίνοντας στους 80 C, διατηρώντας τη θερµοκρασία αυτή για 20 λεπτά. Κατόπιν ξετυλίγουµε το ρολό. Πρέπει το τύπωµα να έχει λερώσει το βαµβακερό µάρτυρα. Στη συνέχεια τοποθετούµε το βαµβακερό µάρτυρα σε διάλυµα υπεροξειδίου του υδρογόνου, οπότε πρέπει ο µάρτυρας να παίρνει το χρώµα αρχικού τυπώµατος σε ανοιχτότερο τόνο. 5. Σηµειώσεις 5.1 Υφάσµατα τυπωµένα µε "pigments" δεν ξεβάφουν κατά τις παραπάνω περιγραφόµενες διαδικασίες. 5.2 Επιπρόσθετα, τα τυπωµένα χρώµατα παραλλαγής θα εξετάζονται οπτικά στο µικροσκόπιο προκειµένου να επαληθεύεται και µακροσκοπικά εάν είναι ή όχι "pigments". 5.3 Απαγορεύεται η χρήση αζωχροµάτων που ενδέχεται να απελευθερώσουν µε αναγωγική διάσπαση µίας ή περισοτέρρων αζωοµάδων, µία ή περισοτέρρες από τις αρωµατικές αµίνες, που αναφέρονται στους νόµους Φ.Ε.Κ 166/Α/ , Φ.Ε.Κ 1045/Β/ και Φ.Ε.Κ 1283/Β/ (και τις τυχόν τροποποιήσεις τους), σε ανιχνεύσιµες συγκεντρώσεις όταν ο έλεγχος γίνεται σύµφωνα µε τις µεθόδους που καθορίζονται σε αυτούς. 5.4 Ο προµηθευτής για κάθε τµηµατική παράδοση υφάσµατος (χιτώνια, παντελόνια ή πλήρες στολές (σετ)) πρέπει να προσκοµίσει στην επιτροπή παραλαβής ώστε να επισυνάπτονται στο πρωτόκολλο: Πιστοποιητικό του Γενικού Χηµείου του Κράτους ή άλλου εργαστηρίου του ευρύτερου ηµόσιου Τοµέα ή άλλου εργαστηρίου διαπιστευµένου µε ISO στο οποίο να φαίνεται ότι το παραδιδόµενο ύφασµα καλύπτει τις απαιτήσεις των παραπάνω νόµων σε ότι αφορά τα Αζωχρώµατα.

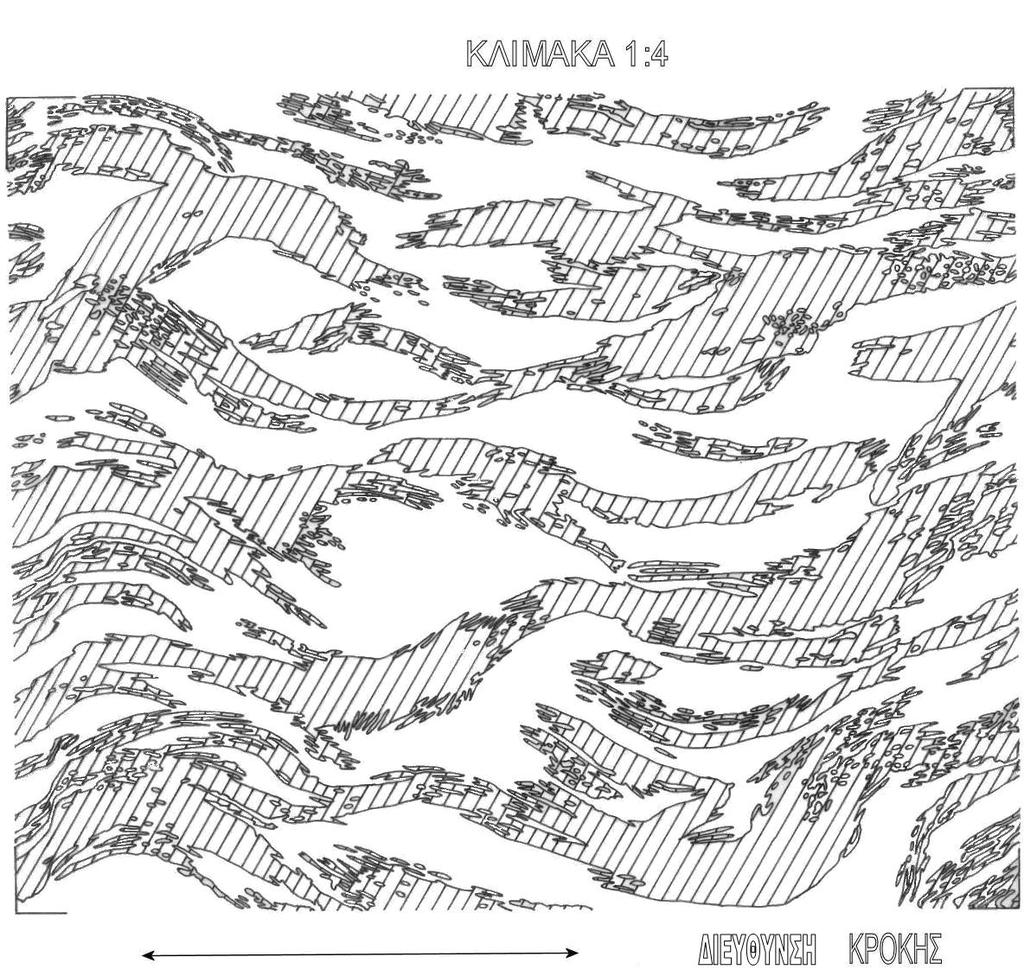

123 Θ Αντίγραφο του ISO του εργαστηρίου που εξέδωσε το παραπάνω πιστοποιητικό (δεν απαιτείται για το Γενικό Χηµείο του Κράτους ή άλλο εργαστηρίο του ευρύτερου ηµόσιου Τοµέα) στο οποίο να φαίνεται ότι αυτό είναι διαπιστευµένο να διενεργεί τους προβλεπόµενους από τους υπόψη νόµους ελέγχους Υπεύθυνη ήλωση σύµφωνα µε το υπόδειγµα της προσθήκης 3 του παρόντος παραρτήµατος στην οποία να δηλώνεται ότι το προσκοµιζόµενο πιστοποιητικό αφορά την συγκεκριµένη ποσότητα υφάσµατος µε την οποία κατασκευάστικαν τα παραδιδόµενα είδη (χιτώνια, παντελόνια ή πλήρες στολές (σετ)). 5.5 Η Υπηρεσία διατηρεί το δικαίωµα, κατά το στάδιο του ελέγχου και της παραλαβής ή οποτεδήποτε άλλοτε κρίνει σκόπιµο, να ελέγχει το ύφασµα σύµφωνα µε τα καθοριζόµενα στους παραπάνω νόµους προκειµένου να διαπιστώσει ότι αυτό καλύπτει τις απαιτήσεις τους. Το κόστος των ελέγχων επιβαρύνουν τον προµηθευτή. 5.6 Σε περίπτωση που η διαφορά Ε του πίνακα ΙΙ είναι µεγαλύτερη από τα καθοριζόµενα όρια το ύφασµα δεν καλύπτει τις επιχειρησιακές απαιτήσεις της Υπηρεσίας και απορρίπτεται οριστικά. ΠΡΟΣΘΗΚΕΣ 1 ιασπαστικό Σχέδιο Πράσινου Βαθύ Χρώµατος 2 ιασπαστικό Σχέδιο Γαιώδους Χρώµατος 3 Υπόδειγµα Υπεύθυνης ήλωσης

124 ΠΡΟΣΘΗΚΗ 1 ΣΤΟ ΠΑΡΑΡΤΗΜΑ Θ ΣΤΗ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ / 2ο ΙΑΝΟΥΑΡΙΟΣ 2010 ΙΑΣΠΑΣΤΙΚΟ ΣΧΕ ΙΟ ΠΡΑΣΙΝΟΥ ΒΑΘΥ ΧΡΩΜΑΤΟΣ ιαστάσεις Εικόνας Πλάτος :19 cm Ύψος 16 cm

125 ΠΡΟΣΘΗΚΗ 2 ΣΤΟ ΠΑΡΑΡΤΗΜΑ Θ ΣΤΗ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ / 2ο ΙΑΝΟΥΑΡΙΟΣ 2010 ΙΑΣΠΑΣΤΙΚΟ ΣΧΕ ΙΟ ΓΑΙΩ ΟΥΣ ΧΡΩΜΑΤΟΣ ιαστάσεις Εικόνας Πλάτος :19 cm Ύψος 16 cm

126 ΠΡΟΣΘΗΚΗ 3 ΣΤΟ ΠΑΡΑΡΤΗΜΑ Θ ΣΤΗ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ/2οΓρ. ΙΑΝΟΥΑΡΙΟΣ 2010 ΥΠΟ ΕΙΓΜΑ ΥΠΕΥΘΥΝΗΣ ΗΛΩΣΗΣ ΥΠΕΥΘΥΝΗ ΗΛΩΣΗ (άρθρο 8 Ν.1599/1986) Η ακρίβεια των στοιχείων που υποβάλλονται µε αυτή τη δήλωση µπορεί να ελεγχθεί µε βάση το αρχείο άλλων υπηρεσιών (άρθρο 8 παρ. 4 Ν. 1599/1986) ΠΡΟΣ (1) : Ο Η Όνοµα: Επώνυµο: Όνοµα και Επώνυµο Πατέρα: Όνοµα και Επώνυµο Μητέρας: Ηµεροµηνία γέννησης Τόπος Γέννησης: Αριθµός ελτίου Ταυτότητας: Τηλ: Τόπος Κατοικίας: Αρ. Τηλεοµοιοτύπου (Fax): Οδός: /νση Ηλεκτρ. Ταχυδροµείου (Εmail): Αριθ : ΤΚ : Με ατοµική µου ευθύνη και γνωρίζοντας τις κυρώσεις (3), που προβλέπονται από τις διατάξεις της παρ. 6 του άρθρου 22 του Ν. 1599/1986, δηλώνω ότι: 1. Είµαι νόµιµος εκπρόσωπος της (5) και εξουσιοδοτηµένος για υπογραφή σχετικών συµβάσεων. 2. Το προσκοµιζόµενο πιστοποιητικό εργαστηριακών ελέγχων µε ηµεροµηνία / / που εξεδόθη από το εργαστήριο (6) αφορά το προσκοµιζόµενο ύφασµα µε αριθµό ελτίου Αποστολής (7), η παράδοση του οποίου γίνεται

127 Θ-3-2 σε εκτέλεση της σύµβασης (8) του (9). (4) Ηµεροµηνία: /../20 Ο Η ηλ. (Υπογραφή) (1) Αναγράφεται από τον ενδιαφερόµενο πολίτη ή Αρχή ή η Υπηρεσία του δηµόσιου τοµέα, που απευθύνεται η αίτηση. (2) Αναγράφεται ολογράφως. (3) «Όποιος εν γνώσει του δηλώνει ψευδή γεγονότα ή αρνείται ή αποκρύπτει τα αληθινά µε έγγραφη υπεύθυνη δήλωση του άρθρου 8 τιµωρείται µε φυλάκιση τουλάχιστον τριών µηνών. Εάν ο υπαίτιος αυτών των πράξεων σκόπευε να προσπορίσει στον εαυτόν του ή σε άλλον περιουσιακό όφελος βλάπτοντας τρίτον ή σκόπευε να βλάψει άλλον, τιµωρείται µε κάθειρξη µέχρι 10 ετών. (4) Σε περίπτωση ανεπάρκειας χώρου η δήλωση συνεχίζεται στην πίσω όψη της και υπογράφεται από τον δηλούντα ή την δηλούσα. (5) Αναγράφεται η επωνυµία της εταιρείας ή της επιχείρησης. (6) Αναγράφεται ο τίτλος το όνοµα του εργαστηρίου όπως αναγράφεται και στο προσκοµιζόµενο πιστοποιητικό. (7) Αναγράφεται ο Αριθµός και η ηµεροµηνία του ελτίου Αποστολής. (8) Αναγράφεται ο αριθµός και το έτος της σύµβασης. (9) Αναγράφεται ο φορέας µε τον οποίο υπεγράφη η σύµβαση πχ. Υπουργείο Ανάπτυξης.

128 ΠΑΡΑΡΤΗΜΑ "I" ΣΤΗΝ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ / 2 ο ΝΕΟΕΜΒΡΙΟΣ 2008 ΑΠΑΙΤΗΣΕΙΣ ΠΟΛΥΕΣΤΕΡΙΚΗΣ ΚΛΩΣΤΗΣ Α/Α ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΙΜΗ ΜΕΘΟ ΟΣ 1. Αριθµός κλώνων 3 Οπτικά 2. Τίτλος Κλωστής 27,5 (Nec) Y 381 ή ISO Στρίψις ανά ίντσα 15,8 Οπτικά 4. Είδος στροφής κλωστής Αριστερόστροφη Οπτικά (Ζ) 5. υναµοµετρική Αντοχή Y 354 ή FTMS Method 191A 2016 Κλωστής (gf) 6. Ελάχιστη υναµοµετρική Y 354 ή FTMS Method 191A 2016 Αντοχή Κλωστής (gf) 7. Μέγιστη υναµοµετρική Y 354 ή FTMS Method 191A 2016 Αντοχή Κλωστής (gf) 8. Μέγιστη Επιµήκυνση Κλωστής 19,5 % Y 354 ή FTMS Method 191A 2016 ή BS 1932 ή EN ISO Σταθερότητα χρωµατισµού Ελάχιστη Στο ηλιακό φως 6 Y331 ή ISO 105 B 01: th Ed. Στο νερό 6 Y-332 ή ISO 105-E01 4 th Ed Στη µέτρια πλύση 4-5 Y-333 ή ISO 105 C 10 1 St Ed Στον ιδρώτα 4-5 Y-334 ή ISO E04 5 th Ed Στην ξηρή τριβή 4-5 Y-335 ή ISO X 12 5 th Ed Στην υγρή τριβή 4-5 Y-335 ή ISO X 12 5 th Ed Στο ασθενές χλώριο 4-5 Y-336 ή ISO 105 N01 Στη ξηρή κάθαρση 4-5 Y-337 ή ISO 105 D01 4 th Ed Στο θαλασσινό νερό 5 Y-338 ή ISO 105 Ε02 4 th Ed Στο σαπούνι 4-5 Η στερεότητα χρωµατισµού στο σαπούνι εκτελείται ως εξής: Εντός ποτηριού ζέσεως προσθέτουµε 100 ml απεσταγµένου νερού και 1,6 gr σάπωνος. Το σαπωνοποιηµένο διάλυµα θερµαίνεται µέχρι βρασµού. οκίµιο της προς εξέταση κλωστής εισάγεται στο υπό βρασµό ευρισκόµενο σαπωνοδιάλυµα επί πέντε 5 λεπτά, αφού προηγουµένως έχει διαβραχεί δια ζέοντος (χωρίς σαπούνι) ύδατος και έχει απορροφηθεί µε διηθητικό χαρτί ή ύφασµα η περίσσεια του

129 Ι Χρωµατισµός Φαιοπράσινος L * = 34,98 a * = -5,28 b * = 9,27 Ε 1,5 νερού επί του δοκιµίου. Στη συνέχεια το δοκίµιο ξεπλένεται και αφήνεται να στεγνώσει στη σκιά. Σιδερώνεται και συγκρίνεται ο χρωµατισµός του µε το ''ως έχει δοκίµιο'' ή BS 4162 Έλεγχος αποχρώσεως σύµφωνα µε τα καθοριζόµενα στη παράγραφο του Παραρτήµατος Θ. ΣΗΜΕΙΩΣΕΙΣ 1. Από τα τεχνικά χαρακτηριστικά που αναφέρονται παραπάνω, το ΧΗΜΕΙΟ ΣΤΡΑΤΟΥ θα ελέγχει µόνο εκείνα που υπάρχει η δυνατότητα να εξετασθούν στο έτοιµο προϊόν. 2. Οι απαιτήσεις του χρωµατισµού δίδονται για διευκόλυνση των κατασκευαστών. Ο έλεγχος δεν διενεργείται στο έτοιµο προϊόν και τις κλωστές που τις συνοδεύουν.

130 ΠΑΡΑΡΤΗΜΑ "ΙΑ" ΣΤΗΝ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ / 2ο ΙΑΝΟΥΑΡΙΟΣ 2010 ΕΙ ΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΓΙΑ ΤΑ ΚΟΥΜΠΙΑ ΠΛΑΣΤΙΚΑ Φ/Π ΙΑΜΕΤΡΟΥ 18 mm 1. Ποιότητα Πρώτων Υλών 1.1 Τα κουµπιά που χρησιµοποιούνται στη κατασκευή των χιτωνίων και των παντελονιών είναι ίδια για όλες τις χρήσεις που προβλέπονται στη τεχνική προδιαγραφή. Πρέπει να είναι κατασκευασµένα από κατάλληλο θερµοσκληρυνόµενο πλαστικό, να αντέχουν στη µέγιστη θερµοκρασία σιδερώµατος 150 C και να έχουν σχήµα κυκλικό µε διάµετρο περίπου 18 mm, η επάνω πλευρά πρέπει να είναι κυρτή µε κοιλότητα στο κέντρο και να φέρει τέσσερις (4) οπές. 1.2 Τεχνικά χαρακτηριστικά Τεχνικά Χαρακτηριστικά Απαιτήσεις Αντίδραση µε Οργανικούς Τα κουµπιά να αντέχουν και να µην αντιδρούν µε ιαλύτες τους οργανικούς διαλύτες (τριχλωροαιθυλένιο, υπερχλωροαιθυλένιο κ.λ.π.) οι οποίοι χρησιµοποιούνται για τον καθαρισµό των στολών, χωρίς να αλλοιώνεται η επιφάνεια και να µεταβάλλεται ο χρωµατισµός τους. Αντοχή σε Υψηλές Θερµοκρασίες Τα κουµπιά πρέπει να αντέχουν σε υψηλές θερµοκρασίες και να µη σπάνε εξαιτίας της. Σηµείο Τήξης Το σηµείο τήξεως τους είναι µεγαλύτερο από 160 C. Επιφάνεια Τα κουµπιά πρέπει να έχουν λεία και οµοιογενή επιφάνεια, κανονικό σχήµα χωρίς ελαττώµατα. Χρωµατισµός Φαιοπράσινος L * = 34,98 Επιτρέπεται µόνο ελαφρότατη απόκλιση ως προς το χρωµατισµό. Προκειµένου ο χρωµατισµός να a * = -5,28 µην µεταβάλλεται κατά τη χρήση και µε την b * = 9,27 παρέλευση του χρόνου η βαφή πρέπει να γίνεται στη µάζα των κουµπιών και όχι επιφανειακά. Αντοχής στη Θραύση Όπως παρακάτω παράγραφος Έλεγχος Αντοχής στη Θραύση Σκοπός του ελέγχου είναι να προσδιορισθεί η δύναµη θραύσης στην περιοχή που υπάρχουν οι οπές για τη ραφής τους. Για τον έλεγχο χρησιµοποιείται υναµόµετρο Σταθερής Ταχύτητας Εφελκυσµού µε υναµοκυψέλη των 50 kg (500 Nt), µε εγκεκριµένο λογισµικό εφόσον λειτουργεί µέσω Η/Υ ή συσκευή καταγραφής δεδοµένων. Ο σφιγκτήρας που προσαρµόζεται στην κεφαλή του δυναµόµετρου (σταθερός µη κινούµενος) είναι ειδική συσκευή συγκράτησης κουµπιών ενώ ο σφιγκτήρας που προσαρµόζεται στην κινούµενη τραβέρσα του δυναµόµετρου αποτελείται από δύο σιαγώνες επικαλυµµένες µε ελαστικό, πνευµατικής λειτουργίας.

131 ΙΑ-2 Για την εξάσκηση δύναµης στο κουµπί χρησιµοποιείται ειδικό κορδόνι (σχοινί) µε όριο θραύσης τουλάχιστον 350 Ν. Κατά τον έλεγχο πρέπει να ελεγχθούν τουλάχιστον (δέκα) 10 κουµπιά από διαφορετικά χιτώνια ή παντελόνια. Αφού µετρηθεί η διάµετρος του κουµπιού σε mm, καταγράφεται το µέγεθος και ο τύπος του. Στη συνέχεια περνούµε το ειδικό κορδόνι (σχοινί) διαµέσου δύο αντιδιαµετρικά αντιθέτων οπών, ούτως ώστε το πρόσωπο του κουµπιού να είναι από πάνω καθώς διεξάγεται η δοκιµασία. Αφού τοποθετηθεί το κουµπί στην κατάλληλη υποδοχή του σταθερού σφιγκτήρα, στερεώνεται ο σπάγκος στις σιαγώνες του άλλου (κινούµενου) σφιγκτήρα. Τίθεται στο δυναµόµετρο ταχύτητα δοκιµής 100 mm / min και τοποθετείται η κινούµενη τραβέρσα του δυναµόµετρου σε τέτοιο σηµείο ώστε η απόσταση των σφιγκτήρων (βάση υποδοχής του κουµπιού-άκρα σιαγόνων κινούµενου σφιγκτήρα) να είναι 50 mm. Στη συνέχεια τίθεται η κινούµενη τραβέρσα του δυναµόµετρου σε κίνηση µέχρι την καταστροφή του κουµπιού και αµέσως, επαναφέρεται η κινούµενη τραβέρσα του δυναµόµετρου στην αρχική της θέση. Καταγράφεται η δύναµη σε Kg ή Νt που χρειάστηκε για την καταστροφή του κουµπιού και επαναλαµβάνεται η παραπάνω διαδικασία για τα υπόλοιπα κουµπιά του δείγµατος. Αφού ολοκληρωθεί ο έλεγχος σε όλα τα δείγµατα υπολογίζεται ο µέσος όρος όλων των µετρήσεων του δείγµατος και εξάγεται το αποτέλεσµα σε Κg µε προσέγγιση ενός (1) δεκαδικού ψηφίου. Με προσέγγιση ενός (1) δεκαδικού ψηφίου σε kg αναφέρονται επίσης και τα αναλυτικά αποτελέσµατα. Προειδοποίηση: Καθ όλη τη διάρκεια της διαδικασίας, πρέπει να χρησιµοποιούνται, προστατευτικά γυαλιά, για να αποφεύγονται τραυµατισµοί από τα θραύσµατα. 2. Από τα τεχνικά χαρακτηριστικά που αναφέρονται παραπάνω, το ΧΗΜΕΙΟ ΣΤΡΑΤΟΥ θα ελέγχει µόνο εκείνα που υπάρχει η δυνατότητα να εξετασθούν λόγω της χρησιµοποίησης των κουµπιών στο έτοιµο προϊόν. 3. Οι απαιτήσεις του χρωµατισµού δίδονται για διευκόλυνση των κατασκευαστών.

132 ΠΑΡΑΡΤΗΜΑ "ΙΒ" ΣΤΗΝ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ / 2 ο ΙΑΝΟΥΑΡΙΟΣ 2010 ΕΙ ΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΓΙΑ ΤΑ ΚΟΡ ΟΝΙΑ ΒΑΜΒΑΚΕΡΑ Φ/Π 1. Ποιότητα Πρώτων Υλών 1.1 Τα κορδόνια είναι κατασκευασµένα από µακρόϊνο βαµβάκι άριστης ποιότητας. 1.2 Τα τεχνικά χαρακτηριστικά των κορδονιών µε τις απαιτούµενες ιδιότητες, καθώς και οι έλεγχοι αυτών, παρατίθενται στον πίνακα Ι. ΠΙΝΑΚΑΣ Ι Α/Α Τεχνικά Χαρακτηριστικά Απαιτήσεις 1. Πλέξη Σταυροειδής µε 12 κλώνους και 5-6 βελονιές ανά cm 2. Μήκος 0,80 m -0,85 m (περιλαµβανοµέ νων και των ενισχύσεων των άκρων) 3. Πάχος Σε όλο το µήκος του κορδονιού και για όλα τα είδη κορδονιών, 3,2 ± 0,2 mm 4. Χρωµατισµός Φαιοπράσινος L * = 34,98 a * = - 5,28 b * = 9,27 5. Ε 1,5 Μέθοδος Ελέγχου Οπτικά Μακροσκοπικά Λαµβάνεται λεπτότατη κλωστή και περιτυλίγεται διπλά σε τρεις διαφορετικές θέσεις του κορδονιού το οποίο βρίσκεται σε τάση 85 g. ιαιρώντας το συνολικό µήκος της κλωστής δια τον αριθµό περιτυλίξεων, βρίσκεται η µέση περίµετρος του δείγµατος. Στην συνέχεια διαιρώντας την µέση περίµετρο δια του 3,14 ευρίσκεται η µέση περίµετρος του κορδονιού. Έλεγχος αποχρώσεως σύµφωνα µε τα καθοριζόµενα στη παράγραφο του Παραρτήµατος Θ. Αντοχή Χρωµατισµού Στο ηλιακό φως 5 Y331 ή ISO 105 B 01: th Ed. Στο νερό 5 Y-332 ή ISO 105-E01 4 th Ed Στη µέτρια πλύση 4-5 Y-333 ή ISO 105 C 10 1 St Ed Στον ιδρώτα 4-5 Y-334 ή ISO E04 5 th Ed Στην ξηρή τριβή 4-5 Y-335 ή ISO X 12 5 th Ed Στην υγρή τριβή 4-5 Y-335 ή ISO X 12 5 th Ed Στο ασθενές χλώριο 4-5 Y-336 ή ISO 105 N01 Στη ξηρή κάθαρση 4-5 Y-337 ή ISO 105 D01 4 th Ed. 1993

133 ΙΒ-2 Στο θαλασσινό νερό 4-5 Y-338 ή ISO 105 Ε02 4 th Ed Αντοχή σε εφελκυσµό Τουλάχιστον 22 Υ-354 του ΤΕ ή FED Test meth Kg 191A Από τα τεχνικά χαρακτηριστικά που αναφέρονται παραπάνω, το ΧΗΜΕΙΟ ΣΤΡΑΤΟΥ θα ελέγχει µόνο εκείνα που υπάρχει η δυνατότητα να εξετασθούν λόγω της χρησιµοποίησης των κορδονιών στο έτοιµο προϊόν. 3. Οι απαιτήσεις του χρωµατισµού δίδονται για διευκόλυνση των κατασκευαστών και δεν διενεργείται στο έτοιµο προϊόν.

134 ΠΑΡΑΡΤΗΜΑ "ΙΓ" ΣΤΗΝ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ / 2ο ΙΑΝΟΥΑΡΙΟΣ 2010 ΕΙ ΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΓΙΑ ΤΑΙΝΙΑ ΒΑΜΒΑΚΕΡΗ ΜΕΡΣΕΡΙΖΕ ΛΕΥΚΗ ΠΛΑΤΟΥΣ 50 mm 1. Ποιότητα Πρώτων Υλών 1.1 Για την κατασκευή της ταινίας χρησιµοποιείται βαµβάκι άριστης ποιότητας καθαρός, οµοειδής, µακρόϊνος, λεπτός, χωρίς ξένες προσµίξεις. Απαγορεύεται η πρόσµιξη µε βαµβάκι προσβεβληµένου από έντοµα και βιοµηχανικών υπολειµµάτων. 1.2 Τα τεχνικά χαρακτηριστικά των ταινιών µε τις απαιτούµενες ιδιότητες, καθώς και οι έλεγχοι αυτών, παρατίθενται στον πίνακα Ι. ΠΙΝΑΚΑΣ Ι Α/Α Τεχνικά Χαρακτηριστικά Απαιτήσεις Μέθοδος Ελέγχου 1 Χρωµατισµός λευκός Έλεγχος αποχρώσεως L * = 92,86 σύµφωνα µε τα καθοριζόµενα a * = 2,70 Ε 1,5 στη παράγραφο του b * = -9,50 Παραρτήµατος Θ 2 Βάρος Για την υγροµετρία των 8,5 να είναι 6,5 7,5 gr/m Υ-384 του ΤΕ ή ISO 3801 ASTM D Πυκνότητα Στήµονα 49 κλωστές/ cm Υ-382 του ΤΕ ή FTMS- (κατασκευάζεται από 191A Meth 5050/1978 διπλές συνεστριµµένες κλωστές PEIGNE) 4 Πυκνότητα Κρόκης 19 κλωστές / cm οι οποίες Υ-382 του ΤΕ ή FTMSείναι µερσερισµένες 191A Meth 5050/1978 (κατασκευάζεται από απλές κλωστές PEIGNE) 5 Αντοχή Εφελκυσµού Στήµονα Τουλάχιστον 60 Kg (για όλο το πλάτος της ταινίας) Υ-353 του ΤΕ ή ASTM ISO /1999 D Συστολή Κατά στήµονα και κρόκη Υ-372 του ΤΕ ISO 6330 τουλάχιστο 2%. 7 Ύφανση Απλή 1/1 TOILE Οπτικά 8 Κατασκευή Ταινίας Η ούγια θα είναι όπως το επίσηµο δείγµα µε πάχος όσο και το πάχος του σώµατος της ταινίας. Μετά Οπτικά την ύφανση η ταινία κολλαρίζεται και υφίσταται καλένδρισµα έτσι ώστε να αποκτήσει τα µακροσκοπικά χαρακτηριστικά του δείγµατος.

135 ΙΓ-2 9 Απώλεια στην Έκπλυση Το µέγιστο 4 % Γενικές Χηµικές Αναλύσεις.Y-388 ή ASTM D Μερσερισµός Οµοιόµορφος ASTM D T 11 Πλάτος ταινίας mm Οπτικά 2. Από τα τεχνικά χαρακτηριστικά που αναφέρονται παραπάνω, το ΧΗΜΕΙΟ ΣΤΡΑΤΟΥ θα ελέγχει µόνο εκείνα που υπάρχει η δυνατότητα να εξετασθούν λόγω της χρησιµοποίησης της ταινίας στο έτοιµο προϊόν. 3. Οι απαιτήσεις του χρωµατισµού δίδονται για διευκόλυνση των κατασκευαστών. Ο έλεγχος δεν διενεργείται στο έτοιµο προϊόν.

136 ΠΑΡΑΡΤΗΜΑ "Ι " ΣΤΗΝ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ / 2ο ΙΑΝΟΥΑΡΙΟΣ 2010 ΕΙ ΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΓΙΑ ΤΑΙΝΙΑ ΒΑΜΒΑΚΕΡΗ ΦΑΙΟΠΡΑΣΙΝΗ ΠΛΑΤΟΥΣ 16 mm 1. Ποιότητα Πρώτων Υλών 1.1 Για την κατασκευή των ταινιών χρησιµοποιείται βαµβάκι εγχώριας παραγωγής άριστης ποιότητας, καλά εκκοκκισµένο, καθαρισµένο, οµοειδές, µακρόϊνο, λεπτό, σε χρώµα φυσικό, χωρίς πρόσµιξη βαµβακιού προσβεβληµένου από έντοµα, αβαριάτου ή αναµµένου λόγω κακής εναποθήκευσης και συντήρησης καθώς και υπολειµµάτων βιοµηχανίας ή άλλων φυτικών υλών. 1.2 Τα τεχνικά χαρακτηριστικά των ταινιών µε τις απαιτούµενες ιδιότητες, καθώς και οι έλεγχοι αυτών, παρατίθενται στον πίνακα 1. ΠΙΝΑΚΑΣ 1 Α/Α Τεχνικά Χαρακτηριστικά Απαιτήσεις Μέθοδος Ελέγχου 1 Χρωµατισµός Φαιοπράσινος L * = 34,98 a * = - 5,28 b * = 9,27 Ε 1,5 2. Έλεγχος αποχρώσεως σύµφωνα µε τα καθοριζόµενα στις παραγράφους και του Παραρτήµατος Θ. Αντοχή Χρωµατισµού Στο ηλιακό φως 5 Y331 ή ISO 105 B 01: th Ed. Στο νερό 4-5 Y-332 ή ISO 105-E01 4 th Ed Στη µέτρια πλύση 4-5 Y-333 ή ISO 105 C 10 1 St Ed Στον ιδρώτα 4-5 Y-334 ή ISO E04 5 th Ed Στην ξηρή τριβή 4-5 Y-335 ή ISO X 12 5 th Ed Στην υγρή τριβή 4-5 Y-335 ή ISO X 12 5 th Ed Στο ασθενές χλώριο 4-5 Y-336 ή ISO 105 N01 Στη ξηρή κάθαρση 5 Y-337 ή ISO 105 D01 4 th Ed Στο θαλασσινό νερό 4-5 Y-338 ή ISO 105 Ε02 4 th Ed Βαφή Γίνεται στο - νήµα µε χρώµατα της κατηγορίας του ινδαθρενίου υψηλής στερεότητας 4 Βάρος ανά τρέχον µέτρο σε εµπορική υγρασία 8,5 % 5 Αριθµός νηµάτων στήµονα Νήµατα στήµονα µπρος και πίσω: Νήµατα συνδετικού στήµονα: Άθροισµα νηµάτων: Κατ ελάχιστο 11 g Υ-384 ή ISO 3801 ή ASTM D-3776 Υ-382 ή FTMS-191A Meth 5050 /1978

137 Ι -2 6 Αριθµός νηµάτων κρόκης Τουλάχιστο 16 /cm Υ-382 ή FTMS-191A Meth 5050 / Συστολή Να µην Υ-372 ή MIL-C 368F/1964 υπερβαίνει το 4 % 8 Ύφανση ιπλή, ισόπυκνη, κανονική, χωρίς κόµβους, αραιώµατα και ανωµαλίες Οπτικά στηµονα και κρόκης 9 Αριθµός κλώνων κρόκης 2 Οπτικά 10 Αριθµός κλώνων στήµονα 2 Οπτικά 11 Απώλεια στην Να µην Όπως στην παράγραφο 2.2 του Έκπλυση υπερβαίνει το παρόντος παραρτήµατος 2 % 12 υναµοµετρική αντοχή (αντοχή σε εφελκυσµό) Τουλάχιστον 80 Kg Υ-353 ή ISO Πλευρική καµπυλότητα Να µην Όπως στην παράγραφο 2.3 του υπερβαίνει τα παρόντος παραρτήµατος 10 mm ανά τρέχον µέτρο 14 Πλάτος ταινίας 16 mm Μακροσκοπικά ΠΑΡΑΤΗΡΗΣΗ : Οι µέθοδοι Υ-ΧΧΧ αναφέρονται στο Τεχνικό Εγχειρίδιο στης Παραγράφου (ΤΕ ). 2. Έλεγχοι 2.1 Στη µέτρηση της συστολής ως δοκίµιο χρησιµοποιείται κοµµάτι ταινίας µήκους τριάντα (30) εκατοστών. Ως συστολή (ποσοστό %) θα αναφέρεται ο µέσος όρος των µετρήσεων τριών δοκιµίων. 2.2 Έλεγχος Απώλειας στην Έκπλυση Λαµβάνεται κοµµάτι ταινίας βάρους 3-5 g, θερµαίνεται µέχρι ξηρού και ζυγίζεται. Στην συνέχεια ζέεται σε ποτήρι γνωστού βάρους µε πεντηκονταπλάσιο βάρος απεσταγµένου νερού, µέχρις ότου παραµείνουν λίγα κυβικά εκατοστά νερού και µετά µεταφέρεται σε άλλο ποτήρι και ζέεται όπως προηγούµενα µε την ίδια ποσότητα νερού. Η ζέση επαναλαµβάνεται και σε τρίτο ποτήρι νερού. Τα υπολείµµατα των δύο τελευταίων εκχυλίσεων µεταφέρονται στο πρώτο ποτήρι, τα ποτήρια εκπλύνονται µε λίγο απεσταγµένο νερό και τα υγρά εκπλύσεως µεταφέρονται στο πρώτο ποτήρι. Αυτό το ποτήρι ζέεται µέχρις ότου παραµείνουν 2-3 cm 3 νερού και τοποθετείται σε πυριαντήριο όπου θερµαίνεται µέχρι ξηρού και έπειτα ζυγίζεται. Το αποτέλεσµα εκφράζεται σε εκπλυνόµενες ουσίες % κατά βάρος ξηρής ύλης.

138 Ι Έλεγχος Πλευρικής καµπυλότητας οκίµιο ελέγχου Το δοκίµιο ελέγχου είναι τµήµα ταινίας µήκους τουλάχιστον ενός (1) µέτρου. Πρέπει να µην έχει υποβληθεί σε τάση, ισωθεί ή εξοµαλυνθεί και γενικά να µην έχει υποστεί οποιαδήποτε µεταβολή της αρχικής του κατάστασης πριν τη δοκιµή ιάταξη µέτρησης Αποτελείται από τα παρακάτω: PLEXIGLASS ή κάποιο ανάλογο υλικό βάρους περίπου ενός (1) χιλιόγραµµου διαστάσεων 114 cm x 13 cm x 0,6 cm Κανόνας από σκληρό υλικό ενός (1) µέτρου Κυλιόµενος κύλινδρος διαµέτρου 2,5 cm και βάρους 680 g ιαδικασία Το δείγµα τοποθετείται σε λεία οριζόντια επιφάνεια χωρίς τάση και αφήνεται µέχρις ότου αποκατασταθεί ισορροπία από απόψεως υγρασίας. Στη συνέχεια τοποθετείται βάρος στο ένα άκρο της ταινίας και ο κύλινδρος κυλίσεως στο ίδιο άκρο ώστε η ταινία να βρίσκεται στο κέντρο του. Ο κύλινδρος κυλίεται σε όλο το µήκος της ταινίας και έτσι ώστε η ταινία να παραµένει πάντα στο κέντρο του κυλίνδρου. Στον κύλινδρο δεν ασκείται καµία πίεση. Όταν ο κύλινδρος διατρέξει όλο το µήκος της ταινίας τοποθετείται το PLEXIGLASS σ αυτήν επί µία (1) ώρα. Χωρίς να µετακινηθεί το PLEXIGLASS στο δοκίµιο τοποθετείται ο κανόνας σ αυτό κάθετα προς το άκρο του δοκιµίου όπως φαίνεται στο σχέδιο 1 του παρόντος Παραρτήµατος και προσδιορίζεται η µέγιστη καµπυλότητα της ταινίας, µε τη µορφή απόστασης του µέσου του δοκιµίου από τον κανόνα, όπως φαίνεται στο σχέδιο 1. Για κάθε δείγµα εργαστηριακού ελέγχου γίνονται τρεις (3) δοκιµές. Σχέδιο 1 ΙΑΤΑΞΗ ΜΕΤΡΗΣΕΩΣ ΠΛΕΥΡΙΚΗΣ ΚΑΜΠΥΛΟΤΗΤΑΣ 3. Παραλαβή µε Έκπτωση Τα κορδόνια παραλαµβάνονται µε έκπτωση επί της τιµής για εκτροπές που αναφέρονται στον παρακάτω ΠΙΝΑΚΑ 2:

139 Ι -4 ΠΙΝΑΚΑΣ 2 Χαρακτηριστικά και εκτροπές υναµοµετρική αντοχή λιγότερη από το προβλεπόµενο ελάχιστο µέχρι 5 % Συστολή α. από 4 4,5 % β. από 4,5 5 % Λιγότερο βάρος από το προβλεπόµενο ελάχιστο µέχρι 5%. Απώλεια µε έκπλυση µέχρι 3 % Πλευρική καµπυλότητα µέχρι 15 mm Έκπτωση Μείωση 0,5% για κάθε µονάδα επί τοις εκατό (1 %) ελαττώσεως της αντοχής. Μείωση 0,2% για κάθε δέκατο επί τοις εκατό (0,1%) αυξήσεως της συστολής. Μείωση 0,3% για κάθε δέκατο επί τοις εκατό (0,1%) αυξήσεως της συστολής. Μείωση 0,5% για κάθε µονάδα επί τοις εκατό (1%) ελαττώσεως του βάρους. Μείωση 0,1% για κάθε δέκατο επί τοις εκατό (0,1%) αυξήσεως της απώλειας µε έκπλυση. Μείωση 0,4 % για κάθε mm αυξηµένης καµπυλότητας 4. Από τα τεχνικά χαρακτηριστικά που αναφέρονται παραπάνω, το ΧΗΜΕΙΟ ΣΤΡΑΤΟΥ θα ελέγχει µόνο εκείνα που υπάρχει η δυνατότητα να εξετασθούν λόγω της χρησιµοποίησης της ταινίας στο έτοιµο προϊόν.

140 ΠΑΡΑΡΤΗΜΑ "ΙΕ" ΣΤΗΝ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ / 2ο ΙΑΝΟΥΑΡΙΟΣ 2010 ΕΙ ΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΓΙΑ ΠΟΡΠΗ ΑΠΛΗ ΜΙΚΡΟΥ ΜΕΓΕΘΟΥΣ 1. Ποιότητα πρώτων υλών Η πόρπη κατασκευάζεται από χάλυβα µε την παρακάτω σύσταση: 1.1 Άνθρακας (C) : 0,20% µέγιστο. 1.2 Μαγγάνιο (Mn) : 0,25 0,45%. 1.3 Φώσφορος (P) : 0,040% µέγιστο. 1.4 Θείο (S) : 0,050% µέγιστο. 1.5 Σίδηρος (Fe) : Το υπόλοιπο. 2. Τεχνικά Χαρακτηριστικά Τα τεχνικά χαρακτηριστικά και οι απαιτούµενες ιδιότητες αυτών παρατίθενται στον πίνακα Ι. ΠΙΝΑΚΑΣ Ι ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΑΠΑΙΤΗΣΕΙΣ Βάρος 3,9 ± 0,2g Σχήµα ιαστάσεις Να συµφωνούν µε τη πόρπη που υπάρχει στο επίσηµο δείγµα της Υπηρεσίας Επιφανειακή Προστασία Υφίσταται όρφνωση µε κατάλληλη επιφανειακή οξείδωση και χρήση κατάλληλου λουτρού βαφής Χρωµατισµός Μελανό χρώµα Κατασκευή Η πόρπη να είναι σωστά συναρµολογηµένη, πλήρης, χωρίς ρωγµές και ανωµαλίες Εµφάνιση Να είναι οµοιόµορφη ίδιας απόχρωσης και να παρουσιάζει καλή πρόσφυση 3. Από τα τεχνικά χαρακτηριστικά που αναφέρονται παραπάνω, το ΧΗΜΕΙΟ ΣΤΡΑΤΟΥ θα ελέγχει µόνο εκείνα που υπάρχει η δυνατότητα να εξετασθούν λόγω της χρησιµοποίησης της πόρπης στο έτοιµο προϊόν.

141 ΠΑΡΑΡΤΗΜΑ ''ΙΣΤ'' ΣΤΗΝ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ/2 ο Γρ. ΙΑΝΟΥΑΡΙΟΣ 2010 ΠΙΝΑΚΑΣ ΑΝΟΧΩΝ ΚΑΙ ΕΚΠΤΩΣΕΩΝ ΓΙΑ ΧΗΜΙΚΕΣ ΕΚΤΡΟΠΕΣ ΥΦΑΣΜΑΤΩΝ (ΒΑΜΒΑΚΕΡΑ - ΣΥΜΜΕΙΚΤΑ) ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ ΑΝΟΧΗ ΕΠΙ ΤΟΙΣ % (α) (β) (γ) ΒΑΡΟΣ σε g/m 2 Από +10% έως 5% -6% -7% -8% -9% -10% ΑΝΤΟΧΗ ΣΤΗΜΟΝΑ σε kg, ελάχιστη έως 5% -6% -7% -8% -9% -10% ΑΝΤΟΧΗ ΚΡΟΚΗΣ σε kg, ελάχιστη έως 5% -6% -7% -8% -9% -10% ΕΠΙΜΗΚΥΝΣΗ ΣΤΗΜΟΝΑ σε mm, ελάχιστη ΕΠΙΜΗΚΥΝΣΗ ΚΡΟΚΗΣ σε mm, ελάχιστη ΣΥΣΤΟΛΗ ΣΤΗΜΟΝΑ επί τοις %, µέγιστη ΣΥΣΤΟΛΗ ΚΡΟΚΗΣ επί τοις %, µέγιστη έως 5% -6% -7% -8% -9% -10% έως 5% -6% -7% -8% -9% -10% ΕΚΠΤΩΣΗ ΕΠΙ ΤΟΙΣ % 0 2% 3% 4% 6% 10% 0 1% 2% 4% 6% 8% 0 1% 2% 4% 6% 8% 0 1% 2% 3% 4% 5% 0 1% 2% 3% 4% 5% +1% 1% +1% 1%

142 ΙΣΤ-2 (α) (β) (γ) 0,1% 0,2% 0,3% 0,4% 0,5% ΦΥΤΙΚΕΣ ΟΥΣΙΕΣ επί τοις %, µέγιστο Τα ποσοστά Ανοχών και Εκπτώσεων για Φυτικές ουσίες αντιστοιχούν σε µεγαλύτερα των προβλεποµένων από την προδιαγραφή ορίων. ΛΙΠΑΡΕΣ ΟΥΣΙΕΣ επί τοις %, µέγιστο Τα ποσοστά Ανοχών και Εκπτώσεων για λιπαρές ουσίες αντιστοιχούν σε µεγαλύτερα των προβλεποµένων από την προδιαγραφή ορίων. ΑΠΩΛΕΙΕΣ ΜΕ ΕΚΠΛΥΣΗ επί τοις %, µέγιστο. (Μόνο για βαµβακερά) ΠΥΚΝΟΤΗΤΑ ΣΤΗΜΟΝΑ, σε αριθµό κλωστών ανά cm (Ανοχή σε αριθµό κλωστών ανά cm) Βαµβακερά - Σύµµεικτα Μέχρι 24 κλωστές ανά cm 0,1% 0,2% 0,3% 0,4% 0,5% +1% +2% +2 έως -1 κλωσ. -2 κλωσ. 0,5% 1% 1,5% 2% 2,5% 0,2% 0,4% 0,9% 1,6% 2,5% 0 1% 0 1% Από 25 έως 40 κλωστές ανά cm Άνω των 40 κλωστών ανά cm ΠΥΚΝΟΤΗΤΑ ΚΡΟΚΗΣ, σε αριθµό κλωστών ανά cm (Ανοχή σε αριθµό κλωστών ανά cm) Βαµβακερά - Σύµµεικτα Μέχρι 24 κλωστές ανά cm Από 25 έως 40 κλωστές ανά cm Άνω των 40 κλωστών ανά cm ΣΤΑΘΕΡΟΤΗΤΑ ΧΡΩΜΑΤΙΣΜΟΥ, ελάχιστη Στο ηλιακό φως Λοιπές δοκιµασίες ±2 κλωσ. -3 κλωσ. +4 έως -3 κλωσ. -4 κλωσ. +2 έως -1 κλωσ. -2 κλωσ. ±2 κλωσ. -3 κλωσ. +4 έως -3 κλωσ. -4 κλωσ. 1 >1 1/2 1 >1 0 1% 0 1% 0 1% 0 1% 0 1% 0 Απόρριψη 0 1% Απόρριψη
