ΑΝΑΡΤΗΤΕΑ ΣΤΟ ΔΙΑΔΙΚΤΥΟ ΑΔΑ: AΝΑΡΤΗΤΕΑ ΣΤΟ ΜΗΤΡΩΟ ΑΔΑΜ: ΣΥΣΤΗΜΙΚΟΣ ΑΡΙΘΜΟΣ ΕΣΗΔΗΣ : Τηλ.: Φ /71/ Σ.1734 Αθήνα, 12 Ιουλ 17

Transcript

1 ΑΝΑΡΤΗΤΕΑ ΣΤΟ ΔΙΑΔΙΚΤΥΟ ΑΔΑ: AΝΑΡΤΗΤΕΑ ΣΤΟ ΜΗΤΡΩΟ ΑΔΑΜ: ΣΥΣΤΗΜΙΚΟΣ ΑΡΙΘΜΟΣ ΕΣΗΔΗΣ : ΠΡΟΣ : ΚΟΙΝ : Πίνακας Αποδεκτών ΑΝΩΤΑΤΗ ΣΤΡΑΤΙΩΤΙΚΗ ΔΙΟΙΚΗΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΣΤΡΑΤΟΥ «ΘΗΣΕΑΣ» ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ/3α Τηλ.: Φ /71/ Σ.1734 Αθήνα, 12 Ιουλ 17 ΘΕΜΑ : Συμβάσεις Διαγωνισμοί για Προμήθεια Υλικών [Προμήθεια Σετ Στολές Ασκήσεων Εκστρατείας Παραλλαγής, Kατ Έτος, για την Κάλυψη Αναγκών Νεοσυλλέκτων (Ν/Σ) Οπλιτών και Αναπλήρωση Ελλείψεων ΜΕ] ΔΙΑΚΗΡΥΞΗ ΥΠ ΑΡΙΘΜ. 27/17 Ηλεκτρονικός, Ανοικτός, Δημόσιος Διαγωνισμός, για τη Σύναψη Συμφωνίας Πλαίσιο 2ετούς Διάρκειας, για την Προμήθεια Σετ Στολές Ασκήσεων Εκστρατείας Παραλλαγής, Kατ Έτος, για την Κάλυψη Αναγκών Νεοσυλλέκτων (Ν/Σ) Οπλιτών και Αναπλήρωση Ελλείψεων ΜΕ. ΣΥΝΟΠΤΙΚΑ ΣΤΟΙΧΕΙΑ ΑΝΑΘΕΤΟΥΣΑ ΑΡΧΗ (Κεντρική Κυβερνητική Αρχή ΚΥΡΙΑ ΔΡΑΣΤΗΡΙΟΤΗΤΑ: ΑΜΥΝΑ) ΥΠΗΡΕΣΙΑ ΠΟΥ ΔΙΕΝΕΡΓΕΙ ΤΟ ΔΙΑΓΩΝΙΣΜΟ ΕΙΔΟΣ ΔΙΑΓΩΝΙΣΜΟΥ ΠΕΡΙΓΡΑΦΗ ΕΙΔΩΝ ΔΙΑΓΩΝΙΣΜΟΥ ΔΙΑΙΡΕΤΟΤΗΤΑ ΠΡΟΜΗΘΕΙΑΣ ΔΙΑΡΚΕΙΑ ΤΗΣ ΣΥΜΦΩΝΙΑΣ ΠΛΑΙΣΙΟ ΚΡΙΤΗΡΙΟ ΚΑΤΑΚΥΡΩΣΗΣ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΑΣΔΥΣ ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ/3α Τηλ: Φαξ: , Πέτρου Ράλλη 1, Ρουφ, Τ.Κ: ΑΣΔΥΣ/ΔΠΜ/3α Τηλ: Φαξ: , Πέτρου Ράλλη 1, Ρουφ, Τ.Κ: Ηλεκτρονικός Ανοικτός Δημόσιος Διαγωνισμός Όπως Παράρτημα «Γ» Η προμήθεια είναι διαιρετή κατ είδος και όχι κατά ποσότητα. Δύο (2) έτη Η πλέον συμφέρουσα από οικονομική άποψη προσφορά αποκλειστικά βάση τιμής./.

2 -2- ΔΙΑΔΙΚΤΥΑΚΗ ΠΥΛΗ ΔΙΕΝΕΡΓΕΙΑΣ ΔΙΑΓΩΝΙΣΜΟΥ ΤΟΠΟΣ ΠΑΡΑΔΟΣΗΣ ΧΡΟΝΟΣ ΠΑΡΑΔΟΣΗΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ (Συνολική προϋπολογισθείσα δαπάνη) ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ (ΑΝΑ ΕΤΟΣ) ΧΡΗΜΑΤΟΔΟΤΗΣΗ ΚΡΑΤΗΣΕΙΣ ΕΠΙ ΤΗΣ ΤΙΜΗΣ ΤΩΝ ΕΙΔΩΝ ΦΟΡΟΣ ΕΙΣΟΔΗΜΑΤΟΣ ΗΜΕΡΟΜΗΝΙΑ ΑΝΑΡΤΗΣΗΣ ΣΤΗ ΔΙΑΔΙΚΤΥΑΚΗ ΠΥΛΗ ΤΟΥ ΕΣΗΔΗΣ (χαμηλότερη τιμή). του Ε.Σ.Η.ΔΗ.Σ 2 ο ΤΥΛ Ανά 1/3 της υπό προμήθειας ποσότητας σε τρεις (3), πέντε (5) και έξι (6) μήνες από την υπογραφή των επιμέρους εκτελεστικών συμβάσεων. Πέντε εκατομμύρια τετρακόσιες πενήντα μία χιλιάδες εξακόσια δώδεκα ευρώ και ογδόντα λεπτά ( ,80 ) (χωρίς Φ.Π.Α.) και έξι εκατομμύρια επτακόσιες πενήντα εννέα χιλιάδες εννιακόσια ενενήντα εννέα ευρώ και ογδόντα οκτώ λεπτών ( ,88 ) (με Φ.Π.Α. 24%). Για το 1 ο έτος, δύο εκατομμύρια επτακόσιες είκοσι πέντε χιλιάδες οκτακόσια έξι ευρώ και σαράντα λεπτών ( ,40 ) (χωρίς Φ.Π.Α.) και τρία εκατομμύρια τριακόσιες εβδομήντα εννέα χιλιάδες εννιακόσια ενενήντα εννέα ευρώ και ενενήντα τέσσερα λεπτά ( ,94 ) (με Φ.Π.Α. 24%). Για το 2 ο έτος, δύο εκατομμύρια επτακόσιες είκοσι πέντε χιλιάδες οκτακόσια έξι ευρώ και σαράντα λεπτών ( ,40 ) (χωρίς Φ.Π.Α.) και τρία εκατομμύρια τριακόσιες εβδομήντα εννέα χιλιάδες εννιακόσια ενενήντα εννέα ευρώ και ενενήντα τέσσερα λεπτά ( ,94 ) (με Φ.Π.Α. 24%). ΚΑΕ 1421 του ΓΕΣ/ΔΥΠΟΣΤΗ Ο/οι Ανάδοχος/οι με τις προβλεπόμενες κρατήσεις 4,22032% υπέρ τρίτων (προ Φ.Π.Α.) που θα αναφέρονται αναλυτικά στο τεύχος της διακήρυξης. Θα παρακρατείται κατά την πληρωμή σύμφωνα με τις διατάξεις του άρθρου 24 του Ν.2198/94 και του άρθρου 55 του Ν.2238/94. Παρασκευή 14 Ιουλ 2017./.

3 -3- ΗΜΕΡΟΜΗΝΙΑ ΚΑΙ ΩΡΑ ΕΝΑΡΞΗΣ ΥΠΟΒΟΛΗΣ ΠΡΟΣΦΟΡΩΝ ΚΑΤΑΛΗΚΤΙΚΗ ΗΜΕΡΟΜΗΝΙΑ ΚΑΙ ΩΡΑ ΥΠΟΒΟΛΗΣ ΠΡΟΣΦΟΡΩΝ ΗΜΕΡΟΜΗΝΙΑ ΑΠΟΣΦΡΑΓΙΣΗΣ ΠΡΟΣΦΟΡΩΝ ΧΡΟΝΟΣ ΙΣΧΥΟΣ ΠΡΟΣΦΟΡΩΝ Tετάρτη 16 Αυγ 2017 και ώρα 08:00 Δευτέρα 21 Αυγ 2017 και ώρα 14:00. Τέσσερις (4) εργάσιμες ημέρες μετά την καταληκτική ημερομηνία υποβολής προσφορών, ήτοι Παρασκευή 25 Αυγ 2017 και ώρα 09:00 Δώδεκα (12) μήνες, ήτοι 365 ημερολογιακές ημέρες από την επομένη της λήξης της καταληκτικής ημερομηνίας υποβολής των προσφορών. Ημερομηνία δημοσίευσης περίληψης Διακήρυξης στο Παρασκευή 14 Ιουλ 2017 ΦΕΚ Τεύχος Διακηρύξεων Δημοσίων Συμβάσεων: Ημερομηνία δημοσίευσης περίληψης Διακήρυξης στον Παρασκευή 14 Ιουλ 2017 ημερήσιο Ελληνικό Τύπο: Ημερομηνία αποστολής προκήρυξης στην Υπηρεσία Πέμπτη 13 Ιουλ 2017 της ΕΕΕΕ ΚΩΔΙΚΟΣ CPV ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΓΕΣ-ΣΑΕ-841Ζ/ η έως 3 η Τροπ. Δυνατότητα Προσαύξησης των προς Προμήθεια Ειδών Τρόπος Πληρωμής 15%, σύμφωνα με τα προβλεπόμενα στο άρθρο 104 του Ν.4412/16 ΤΧΕ ΣΧΕΤ: α. Ν.Δ. 721/70 «Περί Οικονομικής Μερίμνης και Λογιστικού των ΕΔ» β. Ν.2198/94 «Αύξηση Αποδοχών Δημοσίων Υπαλλήλων εν γένει, Σύναψη Δανείων, υπό του Ελληνικού Δημοσίου και Δημιουργία στην Τράπεζα της Ελλάδος Συστήματος Παρακολουθήσεως Συναλλαγών επί Τίτλων με Λογιστική Μορφή και άλλες διατάξεις» γ. Ν.3310/2005, όπως τροποποιήθηκε με το Ν.3414/2005 δ. Ν.Δ.Α 1/2008/ΓΔΟΣΥ/ΔΟΙ Περί Μεταβίβασης Οικονομικής Εξουσίας./.

4 -4- ε. Ν.3871/10 «Δημοσιονομική Διαχείριση και Ευθύνη» στ. Ν.3861/10 «Ενίσχυση της Διαφάνειας με την Υποχρεωτική Ανάρτηση Νόμων και Πράξεων των Κυβερνητικών, Διοικητικών και Αυτοδιοικητικών Οργάνων στο Διαδίκτυο (Πρόγραμμα Διαύγεια) και άλλες Διατάξεις» ζ. Ν.4013/11 «Σύσταση Ενιαίας Ανεξάρτητης Αρχής Δημοσίων Συμβάσεων και Κεντρικού Ηλεκτρονικού Μητρώου Δημοσίων Συμβάσεων» (Όπως τροποποιήθηκε με το Ν.4038/12) η. Φ.830/67/858522/Σ.6092/20 Ιουλ 12/ΓΕΣ/ΔΟΙ/3α θ. Ν.4129/13 «Κύρωση του Κώδικα Νόμων για το Ελεγκτικό Συνέδριο» (Όπως τροποποιήθηκε με το Ν.4254/14) ι. Ν.4155/13 «Εθνικό Σύστημα Ηλεκτρονικών Δημ. Συμβάσεων» (Όπως τροποποιήθηκε με το Ν.4205/13 και Ν.4254/14) ια. Την Υπ Αριθμ. Π1/2390/ (ΦΕΚ Β 2677/ ) «Τεχνικές Λεπτομέρειες και Διαδικασίες Λειτουργίας του Εθνικού Συστήματος Ηλεκτρονικών Δημοσίων Συμβάσεων (ΕΣΗΔΗΣ)» ιβ. Ν.4250/14 «Διοικητικές Απλουστεύσεις Καταργήσεις, Συγχωνεύσεις Νομικών Προσώπων και Υπηρεσιών του Δημοσίου Τομέα Τροποποίηση Διατάξεων του ΠΔ 318/1992 (Α 161) και λοιπές ρυθμίσεις» ιγ. Ν.4254/14 «Μέτρα Στήριξης και Ανάπτυξης της Ελληνικής Οικονομίας στο Πλαίσιο Εφαρμογής του Ν.4046/12 και Άλλες Διατάξεις» ιδ. Ν.4270/14 «Αρχές δημοσιονομικής διαχείρισης και εποπτείας (ενσωμάτωση της Οδηγίας 2011 /85/ΕΕ) - Δημόσιο Λογιστικό και άλλες διατάξεις», όπως τροποποιήθηκε και ισχύει με το Ν. 4337/15 (ΦΕΚ Α'129) και το Ν.4412/16 (ΦΕΚ Α'147) ιε. Την Υπ Αριθμ. Π1/542/4/3/2014 εγκύκλιο με θέμα «Ενημέρωση για το Εθνικό Σύστημα Ηλεκτρονικών Δημοσίων Συμβάσεων (ΕΣΗΔΗΣ)» ιστ. Αρ. Πρωτ 56899/26 Μαϊ 15/ΥΠΟΥΝΤ/ΓΓΕ ιζ. Ν.4412/16 (ΦΕΚ Α' 147) (Δημόσιες Συμβάσεις Έργων, Προμηθειών και Υπηρεσιών) όπως τροποποιήθηκε και ισχύει ιη. Ν.4446/16 (Πτωχευτικός Κώδικας, Διοικητική Δικαιοσύνη Τροποποιήσεις του Ν.4270/2014 και λοιπές διατάξεις) ιθ. Φ /52/510592/Σ.2367/27 Ιουν 17/ΓΕΣ/Γ3 (ΔΥΠΟΣΤΗ)/2 1. Έχοντας υπόψη: α. Τις διατάξεις των (α) έως (ζ) και των (θ) έως (ιη) σχετικών, που αφορούν στο ισχύον νομοθετικό πλαίσιο που διέπει τις διαγωνιστικές διαδικασίες στο Δημόσιο../.

5 -5- β. Το (η) σχετικό, που αφορά στην κάλυψη των εξόδων δαπανών δημοσίευσης ανακοινώσεων διαγωνισμών. γ. Τη (ιθ) σχετική, εντολή διενέργειας του ΓΕΣ/ΔΥΠΟΣΤΗ, που αφορά στη σύναψη 2ετούς συμφωνίας πλαίσιο, για την προμήθεια σετ στολές ασκήσεων εκστρατείας παραλλαγής, κατ έτος, για την κάλυψη αναγκών νεοσυλλέκτων (Ν/Σ) οπλιτών και αναπλήρωση ελλείψεων ΜΕ. 2. Δ ι α κ η ρ ύ σ σ ο υ μ ε ηλεκτρονικό, ανοικτό, δημόσιο διαγωνισμό (ΑΔ 27/17), για τη σύναψη συμφωνίας πλαίσιο 2ετούς διάρκειας, σύμφωνα με τα καθοριζόμενα στους Γενικούς και Ειδικούς όρους της παρούσας και με βάση την Τεχνική Προδιαγραφή (ΠΓΕΣ-ΣΑΕ- 841Ζ/ η έως 3 η Τροπ.) και με κριτήριο κατακύρωσης την πλέον συμφέρουσα από οικονομική άποψη προσφορά βάση της τιμής (χαμηλότερη τιμή), για την προμήθεια σετ στολές ασκήσεων εκστρατείας παραλλαγής, κατ έτος, για την κάλυψη αναγκών νεοσυλλέκτων (Ν/Σ) οπλιτών και αναπλήρωση ελλείψεων ΜΕ, που αναφέρονται αναλυτικά στο Παράρτημα «Γ» της παρούσης, συνολικού προϋπολογισμού, πέντε εκατομμυρίων τετρακοσίων πενήντα ενός χιλιάδων εξακοσίων δώδεκα ευρώ και ογδόντα λεπτών ( ,80 ) (χωρίς Φ.Π.Α.) και έξι εκατομμυρίων επτακοσίων πενήντα εννέα χιλιάδων εννιακοσίων ενενήντα εννέα ευρώ και ογδόντα οκτώ λεπτών ( ,88 ) (με Φ.Π.Α. 24%) και κρατήσεων 4,22032%. Η τιμή των υπό προμήθεια υλικών θα προσφέρεται σε ΕΥΡΩ χωρίς Φ.Π.Α. Η συμφωνία πλαίσιο που θα υπογραφεί θα έχει διάρκεια δύο (2) έτη. Η δυνατότητα προσαύξησης των προς προμήθεια ειδών είναι κατά 15%, σύμφωνα με τα προβλεπόμενα στο άρθρο 104 του Ν.4412/ Η παρούσα προμήθεια, δεν αποτελεί ειδικό εξοπλιστικό πρόγραμμα και υπόκειται στις νόμιμες κρατήσεις, οι οποίες βαρύνουν τον προμηθευτή. Επιπλέον για θέματα ΦΠΑ και δασμών εισαγωγής, ισχύουν οι προβλέψεις της Ελληνικής και Κοινωνικής Νομοθεσίας. Σε ότι αφορά την παρακράτηση φόρου εισοδήματος, θα ληφθούν υπόψη οι σχετικές διατάξεις του Ν.2198/94, σε περίπτωση συμμετοχής Ελλήνων κατασκευαστών/προμηθευτών. 4. Ο διαγωνισμός θα πραγματοποιηθεί με χρήση της πλατφόρμας του Εθνικού Συστήματος Ηλεκτρονικών Δημοσίων Συμβάσεων (ΕΣΗΔΗΣ) μέσω της διαδικτυακής πύλης του συστήματος, (διαδικτυακός τόπος υποβολής προσφοράς), ύστερα από κανονική προθεσμία τουλάχιστον τριάντα (30) ημερών, από την ημερομηνία ηλεκτρονικής αποστολής της προκήρυξης στην Υπηρεσία Επισήμων Εκδόσεων των Ευρωπαϊκών Κοινοτήτων και της δημοσίευσης περίληψης της διακήρυξης αυτής στο Τεύχος Διακηρύξεων Δημοσίων Συμβάσεων της Εφημερίδας της Κυβερνήσεως και στον Ελληνικό Τύπο, σύμφωνα με τα οριζόμενα στο άρθρο 10 της ΥΑ Π1/2390/2013 και στο άρθρο 27 του Ν.4412/16../.

6 -6-5. Ημερομηνία ανάρτησης της διακήρυξης στη διαδικτυακή πύλη του ΕΣΗΔΗΣ, ορίζεται η Παρασκευή 14 Ιουλ Ημερομηνία έναρξης υποβολής προσφορών στο σύστημα, ορίζεται η Τετάρτη 16 Αυγ 2017 και ώρα 08:00. Ως καταληκτική ημερομηνία υποβολής των προσφορών στη Διαδικτυακή πύλη του συστήματος ΕΣΗΔΗΣ, ορίζεται η Δευτέρα 21 Αυγ 2017 και ώρα 14:00. Μετά την παρέλευση της καταληκτικής ημερομηνίας και ώρας, δεν υπάρχει η δυνατότητα υποβολής προσφοράς στο σύστημα. Ο χρόνος υποβολής της προσφοράς και οποιαδήποτε ηλεκτρονική επικοινωνία μέσω του συστήματος, βεβαιώνεται αυτόματα από το σύστημα με υπηρεσίες χρονοσήμανσης, σύμφωνα με τα οριζόμενα στο άρθρο 6 της ΥΑ Π1/2390/ «Τεχνικές λεπτομέρειες και διαδικασίες λειτουργίας του Εθνικού Συστήματος Ηλεκτρονικών Δημοσίων Συμβάσεων (Ε.Σ.Η.ΔΗ.Σ.)». Η αποσφράγιση των προσφορών γίνεται, όπως περιγράφεται στο Παράρτημα «Α» της παρούσας. 6. Προσφορές που υποβάλλονται ή περιέρχονται καθ' οιονδήποτε άλλο τρόπο, εκτός ηλεκτρονικής πλατφόρμας ΕΣΗΔΗΣ και μετά την παραπάνω ημερομηνία και ώρα, θεωρούνται εκπρόθεσμες και επιστρέφονται χωρίς να αποσφραγιστούν, εφόσον αποσταλούν αποκλειστικά εγγράφως, από το αρμόδιο συλλογικό όργανο (επιτροπή διενέργειας και αξιολόγησης των αποτελεσμάτων του διαγωνισμού). 7. Η αποσφράγιση των προσφορών θα γίνει ηλεκτρονικά, τέσσερις (4) εργάσιμες ημέρες μετά την καταληκτική ημερομηνία υποβολής των προσφορών, ήτοι Παρασκευή 25 Αυγ 2017 και ώρα 09:00 από το αρμόδιο πιστοποιημένο στο σύστημα, συλλογικό όργανο (επιτροπή διενέργειας και αξιολόγησης των αποτελεσμάτων του διαγωνισμού [εφεξής: «επιτροπή του διαγωνισμού»]), εφαρμοζόμενων κατά τα λοιπά των κείμενων διατάξεων για την ανάθεση δημοσίων συμβάσεων και διαδικασιών. 8. Το πλήρες σώμα της διακήρυξης του διαγωνισμού, θα αναρτηθεί σε ηλεκτρονική μορφή (.pdf), στη διαδικτυακή πύλη του ΕΣΗΔΗΣ καθώς και στον ιστότοπο του ΔΙΑΥΓΕΙΑ. 9. Για την συγκεκριμένη προμήθεια να μην κατατεθούν δείγματα προς αξιολόγηση από τους υποψήφιους προμηθευτές και οι προβλεπόμενοι μακροσκοπικοί φυσικοχημικοί έλεγχοι της Τεχνικής Προδιαγραφής να πραγματοποιηθούν κατά το στάδιο ελέγχου και παραλαβής των υπόψη υλικών. 10. Κατά τη διαδικασία των εκτελεστικών συμβάσεων, απαιτείται η υποβολή νέας κλειστής οικονομικής προσφοράς (call offs), από τους συμβαλλόμενους στη συμφωνία πλαίσιο προμηθευτές, με κριτήριο ανάθεσης της συμφωνίας την πλέον συμφέρουσα από οικονομική άποψη προσφορά αποκλειστικά βάση τιμής (περίπτωση πολλών οικονομικών φορέων) ή τα./.

7 -7- καθοριζόμενα στο άρθρο 39 παρ. 4 του Ν.4412/16 (περίπτωση ενός οικονομικού φορέα), η οποία δεν μπορεί να είναι μεγαλύτερη από αυτή που έχει προσφερθεί στη συμφωνία πλαίσιο. Σε περίπτωση μη υποβολής προσφορών σε μίνι διαγωνισμούς (call offs), ο φορέας διενέργειας θα μπορεί να προμηθευτεί από τον οικονομικό φορέα με τη χαμηλότερη τιμή. Σε περίπτωση της ίδιας τελικής τιμής να εφαρμοστούν τα καθοριζόμενα στην παράγραφο 1, του άρθρου 90 του Ν.4412/16 (κλήρωση). 11. Προ της κατακύρωσης των εκτελεστικών συμβάσεων θα καθορίζονται τα μεγέθη των προς προμήθεια υλικών και η αναλογία μεγεθών κατά τμηματική παράδοση, (χωρίς να επηρεάζονται οι συνολικές συμβατικές ποσότητες). 12. Εφ όσον από τους ενδιαφερόμενους προμηθευτές ζητηθούν εγκαίρως πρόσθετες πληροφορίες σχετικά με τον προκηρυσσόμενο διαγωνισμό, ισχύουν τα καθοριζόμενα στο άρθρο 67 (παρ.2) του Ν. 4412/ Τα ανωτέρω αιτήματα υποβάλλονται ηλεκτρονικά στο δικτυακό τόπο του διαγωνισμού μέσω της διαδικτυακής πύλης του Ε.Σ.Η.ΔΗ.Σ και φέρουν ψηφιακή υπογραφή. Αιτήματα παροχής πληροφοριών, υποβάλλονται μόνο από εγγεγραμμένους στο σύστημα οικονομικούς φορείς, δηλαδή διαθέτουν σχετικά διαπιστευτήρια που τους έχουν χορηγηθεί (όνομα χρήστη και κωδικό πρόσβασης). Τα υπόψη αιτήματα/ερωτήματα υποβάλλονται αποκλειστικά στην ελληνική γλώσσα, εντός των προθεσμιών που καθορίζονται παραπάνω και θα απευθύνονται στην Υπηρεσία που διενεργεί το Διαγωνισμό ή στην Αναθέτουσα Αρχή. Τα αιτήματα, συνοδεύονται υποχρεωτικά από επισυναπτόμενο ηλεκτρονικό αρχείο σε μορφή αρχείου (.pdf), με το κείμενο των ερωτημάτων, το οποίο υποχρεωτικά πρέπει να είναι ψηφιακά υπογεγραμμένο. Αιτήματα παροχής διευκρινήσεων που υποβάλλονται είτε με άλλο τρόπο είτε το ηλεκτρονικό αρχείο που τα συνοδεύει δεν είναι ψηφιακά υπογεγραμμένο, δεν εξετάζονται. Κανένας προσφέρων δεν μπορεί, σε οποιαδήποτε περίπτωση να επικαλεσθεί προφορικές απαντήσεις εκ μέρους της Υπηρεσίας, σχετικά με τους όρους της παρούσας διακήρυξης. 14. Από τον παρόντα διαγωνισμό θα συναφθεί συμφωνία πλαίσιο, μεταξύ της ΑΣΔΥΣ/ΔΠΜ και με περισσοτέρων του ενός οικονομικών φορέων, εφόσον υπάρχει επαρκής αριθμός οικονομικών φορέων (προμηθευτών), που πληρούν τις προϋποθέσεις του διαγωνισμού. Σε αντίθετη περίπτωση (ανεπαρκής αριθμός οικονομικών φορέων) θα συναφθεί συμφωνία πλαίσιο με έναν. 15. Τα έξοδα δημοσίευσης των ανακοινώσεων στον Ελληνικό Τύπο θα βαρύνουν τον/τους αναδειχθέντα/ες αναδόχους στον/ους οποίο/ους θα κατακυρωθεί ο διαγωνισμός και θα καταβληθούν από αυτόν/ούς πριν από την υπογραφή των σχετικών συμβάσεων../.

8 Παρακαλούμε, σε εκτέλεση της Φ /102/85672/Σ.2827/19 Οκτ 07/ΥΕΘΑ/ΓΕΣ/ΔΥΠΟΣΤΗ/2/1, να μας γίνουν γνωστά εγγράφως, ονοματεπώνυμα μελών επιτροπών (τακτικά) αναλόγου ειδικότητας γνώσεων με τα υπό προμήθεια υλικά, όπως παρακάτω: α. 1 Μ. Αξκού ή ΜΥ (κατηγορίας ΠΕ ή ΔΕ), για την επιτροπή ενστάσεων από την ΑΣΔΥΣ/ΔΥΠ. β. 1 Αξκού, ή ΔΕΑ ή Μόνιμου Υπξκού ή ΜΥ, για την επιτροπή εμπειρογνωμόνων από το 2 ο ΤΥΛ. 17. Το ΚΕΥ/ΔΥ, που επίσης κοινοποιείται το παρόν, παρακαλείται για την αποστολή στην επιτροπή παραλαβής και αποσφράγισης προσφορών (ΑΣΔΥΣ/ΔΠΜ/7 ο ΤΜ, Π. Ράλλη 1 Ρούφ) των τιμών αρχείου των υπό προμήθεια υλικών, εντός 10ημέρου από λήψεως του παρόντος. 18. Κατά τα λοιπά ο διαγωνισμός θα γίνει σύμφωνα με τα Παραρτήματα «Α» έως και «ΣΤ» της παρούσας διακήρυξης, τα οποία αποτελούν αναπόσπαστο μέρος αυτής. Ακριβές Αντίγραφο Ταξχος Πουλίκος Πουλικάκος Δ ι ε υ θ υ ν τ ή ς Λγός (ΥΠ) Κων/να Μπαρμπαρέσου Βοηθός ΔΠΜ/3α ΠΑΡΑΡΤΗΜΑTA «Α» Γενικοί Όροι Ανοικτού Διαγωνισμού «Β» Ειδικοί Όροι Ανοικτού Διαγωνισμού «Γ» Πίνακας των υπό Προμήθεια Υλικών «Δ» Τεχνική Προδιαγραφή της Υπηρεσίας «Ε» Υπόδειγμα Οικονομικής Προσφοράς «ΣΤ» Συμφωνία Πλαίσιο ΠΙΝΑΚΑΣ ΑΠΟΔΕΚΤΩΝ Αποδέκτες για Ενέργεια ΑΣΔΥΣ/ΔΠΜ/7 ο ΤΜ (Επιτροπή Παραλαβής & Αποσφράγισης Προσφορών) Αποδέκτες για Πληροφορία ΓΕΣ/ Γ3(ΔΥΠΟΣΤΗ)/2/1-ΔΥΠ ΔΟΙ./.

9 -9- ΑΣΔΥΣ/ΔΓ Κ ΔΠΜ/3α ΔΕΠΥ ΔΙΣΕ ΔΥΠ-ΓΣΝΣ 651 ΑΒΥΠ/4 ο ΕΓ ΚΕΥ/ΔΥ/4γ/Ι ΔΚΤ 2 ο ΤΥΛ Φ.Υ. (ΑΔ 27/17)./.

10

11 ΑΝΑΡΤΗΤΕΑ ΣΤΟ ΔΙΑΔΙΚΤΥΟ ΑΔΑ: AΝΑΡΤΗΤΕΑ ΣΤΟ ΜΗΤΡΩΟ ΑΔΑΜ: ΣΥΣΤΗΜΙΚΟΣ ΑΡΙΘΜΟΣ ΕΣΗΔΗΣ : ΑΝΩΤΑΤΗ ΣΤΡΑΤΙΩΤΙΚΗ ΔΙΟΙΚΗΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΣΤΡΑΤΟΥ «ΘΗΣΕΑΣ» ΔΙΕΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ/3α 12 Ιουλ 17 ΠΑΡΑΡΤΗΜΑ «Α» ΣΤΗ Φ /71/255438/Σ.1734 ΓΕΝΙΚΟΙ ΟΡΟΙ ΔΙΑΓΩΝΙΣΜΟΥ Άρθρο 1 ο Αντικείμενο του Διαγωνισμού 1. Η προμήθεια των υλικών του Παραρτήματος «Γ», θα διενεργηθεί με ηλεκτρονικό, ανοικτό, δημόσιο διαγωνισμό, με κριτήριο κατακύρωσης τη πλέον συμφέρουσα από οικονομική άποψη προσφορά, βάση της τιμής (χαμηλότερη), σύμφωνα με τα καθοριζόμενα στις διατάξεις περί προμηθειών του Δημοσίου, όπως ισχύουν και με βάση την Τεχνική Προδιαγραφή της Υπηρεσίας (Παράρτημα «Δ»). 2. Τα υπό προμήθεια υλικά, να είναι κατάλληλα για το σκοπό που προορίζονται και να πληρούν τους όρους της Τεχνικής Προδιαγραφής της Υπηρεσίας. Άρθρο 2 ο Δικαιούμενοι Συμμετοχής 1. Υποψήφιοι ή προσφέροντες μπορούν να είναι φυσικά ή νομικά πρόσωπα και σε περίπτωση ενώσεων τα μέλη αυτών, που περιλαμβάνονται στο άρθρο 25 του Ν.4412/16 (ΦΕΚ Α' 147). 2. Οι ενώσεις οικονομικών φορέων, συμπεριλαμβανομένων των προσωρινών συμπράξεων, δεν υποχρεούνται να περιβληθούν ορισμένη νομική μορφή για την υποβολή προσφοράς ή την αίτηση συμμετοχής. Στις περιπτώσεις υποβολής προσφοράς από ένωση οικονομικών φορέων, όλα τα μέλη της ευθύνονται έναντι της αναθέτουσας αρχής αλληλέγγυα και εις ολόκληρο. Κατά τα λοιπά ισχύουν τα αναφερόμενα στο άρθρο 19 του Ν.4412/ Για την συμμετοχή στο διαγωνισμό, οι υποψήφιοι οικονομικοί φορείς απαιτείται να διαθέτουν ψηφιακή υπογραφή, χορηγούμενη από πιστοποιημένη αρχή παροχής ψηφιακής υπογραφής και να εγγραφούν στο ηλεκτρονικό σύστημα (Ε.Σ.Η.ΔΗ.Σ.), διαδικτυακή πύλη: σύμφωνα με τα καθοριζόμενα στα άρθρα 36 και 37 του Ν.4412/16../.

12 Α-2 Άρθρο 3 ο Εγγυήσεις 1. Οι εγγυήσεις εκδίδονται από πιστωτικά ιδρύματα ή άλλα νομικά πρόσωπα που λειτουργούν νόμιμα στα κράτη μέλη της Ευρωπαϊκής Ένωσης και έχουν σύμφωνα με τα ισχύοντα το δικαίωμα αυτό. Τα αντίστοιχα έγγραφα των εγγυήσεων αν δεν είναι διατυπωμένα στην Ελληνική γλώσσα θα συνοδεύονται από επίσημη μετάφραση. 2. Δεν απαιτείται εγγύηση συμμετοχής για τη συμμετοχή στη διαδικασία της σύναψης συμφωνίας πλαίσιο, ήτοι δεν απαιτείται στο στάδιο υποβολής τεχνικοοικονομικής προσφοράς. 3. Απαιτείται εγγύηση καλής εκτέλεσης της συμφωνίας πλαίσιο σε ποσοστό 0,5% επί της συνολικής αξίας της συμφωνίας, εκτός ΦΠΑ, από τον ανάδοχο (μειοδότη προμηθευτή), η οποία θα πρέπει να είναι σύμφωνη με το συνημμένο υπόδειγμα (Προσθήκη «1/Α»). 4. Απαιτείται εγγυητική επιστολή καλής εκτέλεσης των εκτελεστικών συμβάσεων, σύμφωνα με το συνημμένο υπόδειγμα (Προσθήκη «2/Α»), το ύψος της οποίας καθορίζεται σε ποσοστό 5% επί της αξίας της σύμβασης, εκτός ΦΠΑ, η οποία κατατίθεται κατά την υπογραφή των εκτελεστικών συμβάσεων και καταπίπτει στην περίπτωση παράβαση των όρων αυτών. 5. Σε περίπτωση που με την υπογραφή της σύμβασης, προβλέπεται απ αυτήν η χορήγηση προκαταβολής, απαιτείται εγγύηση προκαταβολής σύμφωνα με τα καθοριζόμενα στη παρ. 1δ, άρθρο 72 του Ν. 4412/ Επισημαίνεται ότι ο χρόνος ισχύος της εγγυητικής επιστολής καλής εκτέλεσης της προς υπογραφή σύμβασης και της εγγυητικής επιστολής προκαταβολής, πρέπει να είναι αορίστου χρόνου, δηλαδή θα ισχύουν μέχρι την επιστροφή τους στην Τράπεζα. Άρθρο 4 ο Κατάρτιση και Υποβολή Προσφορών Χρόνος και Τόπος Υποβολής Προσφορών 1. Οι προσφορές υποβάλλονται από τους οικονομικούς φορείς, ηλεκτρονικά, με χρήση της πλατφόρμας του Εθνικού Συστήματος Ηλεκτρονικών Δημοσίων Συμβάσεων (ΕΣΗΔΗΣ), μέσω της διαδικτυακής πύλης: μέχρι την καταληκτική ημερομηνία και ώρα που ορίζει η παρούσα διακήρυξη, στην ελληνική γλώσσα, σε ηλεκτρονικό φάκελο, σύμφωνα με./.

13 Α-3 τα καθοριζόμενα στο Ν.4155/13 (ΦΕΚΑ/ ), στα άρθρα 27 και 92, 93, 94 και 95 του Ν.4412/16, καθώς και στις διατάξεις της παρ. 1 του άρθρου 11 της ΥΑ Π1/2390/ Τα περιεχόμενα του ανωτέρω ηλεκτρονικού φακέλου ορίζονται ως εξής: α. Ένας (1) (υπο)φάκελος με την ένδειξη «Δικαιολογητικά Συμμετοχής Τεχνική προσφορά». β. Ένας (1) (υπο)φάκελος με την ένδειξη «Οικονομική Προσφορά». Διευκρινίζεται ότι όπου αναγράφεται (υπο)φάκελος, νοείται η σχετική κατηγορία επισυναπτόμενων αρχείων στο σύστημα ηλεκτρονικής διενέργειας του παρόντος διαγωνισμού. 3. Σε ό,τι αφορά το σύνολο των απαιτούμενων για προσκόμιση εγγράφων και αναφορικά με την επικύρωση των αντιγράφων αυτών, ισχύουν τα διαλαμβανόμενα στο άρθρο 1 του Ν.4250/2014. Σε ότι αφορά δε στις Υπεύθυνες Δηλώσεις και αναφορικά με το χρόνο υποβολής και θεώρησής των, ισχύουν ομοίως τα διαλαμβανόμενα στο άρθρο 3 του Ν.4250/ Στον (υπο)φάκελο με την ένδειξη «Δικαιολογητικά Συμμετοχής - Τεχνική Προσφορά», υποβάλλονται όλα τα απαιτούμενα κατά το στάδιο υποβολής της προσφοράς δικαιολογητικά, σύμφωνα με το άρθρο 93 του Ν.4412/16. Αναφορικά με την υποβολή στον προαναφερόμενο (υπο)φάκελο, του Ευρωπαϊκού Ενιαίου Εγγράφου Σύμβασης (ΕΕΕΣ), σύμφωνα με το άρθρο 79 του Ν. 4412/16, ακολουθείται η παρακάτω διαδικασία: α. Η αναθέτουσα αρχή: (1) Δημιουργεί (συμπληρώνοντας και επιλέγοντας τα κατάλληλα πεδία), μέσα από την ιστοσελίδα: το ΕΕΕΣ, για την συγκεκριμένη διακήρυξη, σύμφωνα με τα καθοριζόμενα στο άρθρο 79 του Ν.4412/16. εξαγωγή. (2) Στο τέλος της διαδικασίας δημιουργίας του ΕΕΕΣ, επιλέγει (3) Το αρχείο που εξάγεται είναι σε μορφή (.xml) και δεν είναι αναγνώσιμο (δεν «ανοίγει» με κάποιο γνωστό πρόγραμμα που υφίσταται στους Η/Υ). Το αρχείο αυτό το αναρτά στο ΕΣΗΔΗΣ μαζί με τα υπόλοιπα έγγραφα της διακήρυξης../.

14 Α-4 β. Ο προσφέρων: (1) Πρέπει να αναζητήσει το εν λόγω αρχείο από το ΕΣΗΔΗΣ, στο φάκελο του συγκεκριμένου διαγωνισμού, να το αποθηκεύσει στον Η/Υ του και να μεταβεί στην ιστοσελίδα Στην ιστοσελίδα αυτή, πρέπει να επιλέξει «Εισαγωγή ΕΕΕΣ» και να τηλεφορτώσει («ανεβάσει») το αρχείο του συγκεκριμένου ΕΕΕΣ του διαγωνισμού που «κατέβασε» από το ΕΣΗΔΗΣ. (2) Στην ανωτέρω ιστοσελίδα, συμπληρώνει και επιλέγει ηλεκτρονικά, τα κατάλληλα πεδία που έχουν καθοριστεί από την αναθέτουσα αρχή, καθώς και τα πεδία με την ημερομηνία και τον τόπο σύνταξης. Αν είναι δυνατό, υπογράφει ψηφιακά στο κατάλληλο σημείο. (3) Επιλέγει «Εκτύπωση». Το αρχείο εμφανίζεται σε εκτυπώσιμη μορφή και είναι πλέον δυνατή η εκτύπωση του σε μορφή (.pdf). Σε περιβάλλον Microsoft Windows, το eεεεσ μπορεί να εκτυπωθεί ως αρχείο pdf, μέσω του Chrome (έχει ήδη ενσωματωμένη λειτουργία εκτύπωσης pdf). Διαφορετικά, μπορεί να χρησιμοποιήσει οποιοδήποτε πρόγραμμα δημιουργίας αρχείων (.pdf) που διατίθεται δωρεάν στο διαδίκτυο. Σε περιβάλλον Mac OSX ή Linux, το eεεεσ μπορεί να εκτυπωθεί από κάθε φυλλομετρητή. (4) Υπογράφει ψηφιακά το αρχείο (.pdf) που εκτύπωσε (ακόμη και αν το έχει υπογράψει ψηφιακά στην ιστοσελίδα). (5) Υποβάλλει και το αυτό αρχείο του ΕΕΕΣ, τόσο σε μορφή (.xml) όσο και σε (.pdf), στο φάκελο της προσφοράς του, με τα λοιπά δικαιολογητικά συμμετοχής. γ. Η Επιτροπή Διενέργειας του Διαγωνισμού, αξιολογεί το ΕΕΕΣ είτε με τη χρήση του αρχείου (.pdf), είτε με την τηλεφόρτωση του αρχείου (.xml) στην ιστοσελίδα που το δημιούργησε ( Διευκρίνιση: Οι ενώσεις οικονομικών φορέων που υποβάλλουν κοινή προσφορά, υποβάλλουν τα παραπάνω δικαιολογητικά για κάθε οικονομικό φορέα που συμμετέχει στην ένωση. δ. Αν ο οικονομικός φορέας επιθυμεί να στηριχθεί στις ικανότητες ετέρων οντοτήτων, οι έτερες οντότητες οφείλουν να καταθέσουν ξεχωριστό ΕΕΕΣ, υπογεγραμμένο ψηφιακά από αυτές../.

15 Α-5 ε. Ως στήριξη του οικονομικού φορέα στις ικανότητες άλλων οντοτήτων, νοείται η στήριξη στην χρηματοοικονομική επάρκεια και στην τεχνική και επαγγελματική ικανότητα αυτών. στ. Στην περίπτωση συνεργασίας του οικονομικού φορέα με κατασκευαστικό οίκο, απαιτείται η υποβολή δήλωσης του υπόψη κατασκευαστικού οίκου, ότι σε περίπτωση κατακύρωσης του διαγωνισμού στον υποψήφιο οικονομικό φορέα, αποδέχεται έναντι του οικονομικού φορέα την παραγωγή του υλικού - εφοδίου, αποδεχόμενος ανεπιφύλακτα και πλήρως τους γενικούς και ειδικούς όρους της διακήρυξης καθώς και την προδιαγραφή αυτής. 5. Περιεχόμενα (υπο)φακέλου «Τεχνική Προσφορά»: α. Η Τεχνική Προσφορά συντάσσεται, συμπληρώνοντας την αντίστοιχη ειδική ηλεκτρονική φόρμα του συστήματος. Στην συνέχεια, το σύστημα παράγει σχετικό ηλεκτρονικό αρχείο, σε μορφή (.pdf), το οποίο υπογράφεται ψηφιακά και υποβάλλεται από τον προσφέροντα. Τα στοιχεία που περιλαμβάνονται στην ειδική ηλεκτρονική φόρμα του συστήματος και του παραγόμενου ψηφιακά υπογεγραμμένου ηλεκτρονικού αρχείου, πρέπει να ταυτίζονται. Σε αντίθετη περίπτωση, το σύστημα παράγει σχετικό μήνυμα και ο προσφέρων καλείται να παράγει εκ νέου το ηλεκτρονικό αρχείο (.pdf). Εφόσον οι τεχνικές προδιαγραφές δεν έχουν αποτυπωθεί στο σύνολό τους στις ειδικές ηλεκτρονικές φόρμες του συστήματος, ο προσφέρων επισυνάπτει ψηφιακά υπογεγραμμένα τα σχετικά ηλεκτρονικά αρχεία. β. Σε περίπτωση ανάθεσης των παρεχόμενων υπηρεσιών σε τρίτους, υπό μορφή υπεργολαβίας, ο προσφέροντας αναφέρει το τμήμα της σύμβασης που προτίθεται να αναθέσει υπό μορφή υπεργολαβίας. γ. Επισημαίνεται ότι τα δικαιολογητικά ή τα άλλα στοιχεία των υποφακέλων «Δικαιολογητικά συμμετοχής τεχνικής προσφοράς» του προσφέροντος, υποβάλλονται από αυτόν ηλεκτρονικά σε μορφή αρχείου τύπου (.pdf) και προσκομίζονται (με διαβιβαστικό όπου θα αναφέρονται αναλυτικά τα προσκομιζόμενα δικαιολογητικά) κατά περίπτωση από αυτόν, εντός τριών (3) εργάσιμων ημερών από την ηλεκτρονική υποβολή, εκτός των εγγράφων που φέρουν ψηφιακή υπογραφή. Τα δικαιολογητικά και στοιχεία που δεν έχουν εκδοθεί / συνταχθεί από τον ίδιο τον οικονομικό φορέα και κατά συνέπεια δεν φέρουν την ψηφιακή του υπογραφή, ενδεικτικά είναι: η εγγύηση συμμετοχής, τυχόν παραστατικό εκπροσώπησης συνοδευόμενο από το./.

16 Α-6 ΦΕΚ και τυχόν έντυπα της τεχνικής προσφοράς που δε δύνανται να φέρουν ψηφιακή υπογραφή. δ. Τυχόν ηλεκτρονικά υποβαλλόμενα τεχνικά φυλλάδια (prospectus), θα πρέπει να είναι ψηφιακά υπογεγραμμένα από τον εκδότη τους. Σε αντίθετη περίπτωση, τα ηλεκτρονικά αρχεία (.pdf) αυτών εκλαμβάνονται ως υποβληθέντα απλά φωτοαντίγραφα, σύμφωνα με τις διατάξεις του άρθρου 1 του Ν.4250/14 (ΦΕΚ Α' 74/ ) και για την αποδοχή τους ή μη εξετάζονται με βάση τις εν λόγω διατάξεις. Τα προσκομισθέντα έγγραφα συντάσσονται στην ελληνική γλώσσα ή συνοδεύονται από επίσημη μετάφρασή τους στην ελληνική γλώσσα, σύμφωνα με τα καθοριζόμενα στο άρθρο 80, παρ.10 του Ν.4412/16. ε. Οι υπεύθυνες δηλώσεις απαιτείται να φέρουν ημερομηνία ταυτόσημη με αυτή της ψηφιακής υπογραφής τους (σε περίπτωση διαφορετικής ημερομηνίας θα λογίζεται η ψηφιακή χρονοσήμανση), η οποία να είναι εντός των τελευταίων τριάντα (30) ημερολογιακών ημερών προ της καταληκτικής ημερομηνίας υποβολής των προσφορών. Οι εν λόγω δηλώσεις θα φέρουν ψηφιακή υπογραφή και όταν υπογράφονται από τον ίδιο (προσφέροντα), δεν απαιτείται θεώρηση και βεβαίωση του γνησίου της υπογραφής, από αρμόδια διοικητική αρχή ή τα ΚΕΠ. στ. Όσα δικαιολογητικά της προσφοράς απαιτείται να υποβληθούν σε έντυπη μορφή, δεν πρέπει να έχουν ξέσματα, σβησίματα, προσθήκες, διορθώσεις ή άλλου είδους αλλοιώσεις. Εάν υπάρχει στην προσφορά ή σε απαιτούμενο στοιχείο αυτής οποιαδήποτε διόρθωση ή προσθήκη, αυτή πρέπει να είναι καθαρογραμμένη και μovoγραμμέvη από τov προσφέροντα, το δε αρμόδιο όργανο αποσφράγισης των προσφορών, κατά τον έλεγχο, μονογράφει και σφραγίζει την τυχόν διόρθωση ή προσθήκη. Η πρoσφoρά απορρίπτεται όταν υπάρχουν σ αυτή ή σε στοιχεία της, διορθώσεις οι οποίες την καθιστούν ασαφή, κατά την κρίση της Επιτροπής του διαγωνισμού. ζ. Σε περίπτωση μη υποβολής ή υποβολής κατά παρέκκλιση, των απαιτήσεων της διακήρυξης, δικαιολογητικών των υποφακέλων «Δικαιολογητικά συμμετοχής τεχνικής προσφοράς», η προσφορά απορρίπτεται ως απαράδεκτη. η. Στα περιεχόμενα της τεχνικής προσφοράς δεν πρέπει σε καμία περίπτωση να εμφανίζονται οικονομικά στοιχεία. Τυχόν εμφάνιση οικονομικών στοιχείων (συμπεριλαμβανομένων λέξεων όπως «δωρεάν»), αποτελεί λόγο απόρριψης της προσφοράς. Διευκρίνιση: Οι ενώσεις οικονομικών φορέων που υποβάλλουν κοινή προσφορά, υποβάλλουν τα παραπάνω δικαιολογητικά για κάθε οικονομικό φορέα που συμμετέχει στην ένωση. 6. Στον (υπο)φάκελο με την ένδειξη «Οικονομική Προσφορά»:./.

17 Α-7 α. Περιλαμβάνεται η οικονομική προσφορά του προσφέροντα. Η Οικονομική Προσφορά υποβάλλεται ηλεκτρονικά επί ποινή απορρίψεως στον (υπό) φάκελο «Οικονομική Προσφορά». Η οικονομική προσφορά, συντάσσεται συμπληρώνοντας την αντίστοιχη ειδική ηλεκτρονική φόρμα του συστήματος. Στην συνέχεια, το σύστημα παράγει σχετικό ηλεκτρονικό αρχείο, σε μορφή pdf, το οποίο υπογράφεται ψηφιακά και υποβάλλεται από τον προσφέροντα. Τα στοιχεία που περιλαμβάνονται στην ειδική ηλεκτρονική φόρμα του συστήματος και του παραγόμενου ψηφιακά υπογεγραμμένου ηλεκτρονικού αρχείου, πρέπει να ταυτίζονται. Σε αντίθετη περίπτωση, το σύστημα παράγει σχετικό μήνυμα και ο προσφέρων καλείται να παράγει εκ νέου το ηλεκτρονικό αρχείο pdf. Εφόσον η οικονομική προσφορά δεν έχει αποτυπωθεί στο σύνολό της στις ειδικές ηλεκτρονικές φόρμες του συστήματος, ο προσφέρων επισυνάπτει ψηφιακά υπογεγραμμένα τα σχετικά ηλεκτρονικά αρχεία. Στην Οικονομική Προσφορά αναγράφεται η τιμή και ο τρόπος πληρωμής, όπως ορίζεται κατωτέρω. Επισημαίνεται ότι δεν απαιτείται η προσκόμιση της οικονομικής προσφοράς και σε έντυπη μορφή στην αναθέτουσα αρχή. 7. Σε περίπτωση μη υποβολής ή, κατά παρέκκλιση των απαιτήσεων της διακήρυξης, υποβολής δικαιολογητικών του υποφακέλου «Οικονομική Προσφορά», η προσφορά απορρίπτεται ως απαράδεκτη. 8. Δεν αναγνωρίζεται, δε θεραπεύεται εκ των υστέρων και οδηγεί υποχρεωτικά σε απόρριψη της προσφοράς, η εκ παραδρομής υποβολή δικαιολογητικών της οικονομικής προσφοράς, στον (υπο)φάκελο «Δικαιολογητικά Συμμετοχής-Τεχνική Προσφορά». Ομοίως, δεν αναγνωρίζεται, δε θεραπεύεται εκ των υστέρων και οδηγεί σε απόρριψη της προσφοράς [λόγω μη εύρεσης κατά την ηλεκτρονική αποσφράγιση του (υπο)φακέλου «Δικαιολογητικά Συμμετοχής Τεχνική Προσφορά»], η εκ παραδρομής υποβολή δικαιολογητικού συμμετοχής ή δικαιολογητικού της τεχνικής προσφοράς, στον υποφάκελο «Οικονομική Προσφορά». 9. Επισημαίνεται ότι, η προσφερόμενη τιμή έκαστου συμβατικού είδους στις επιμέρους εκτελεστικές συμβάσεις, δεν μπορεί να υπερβαίνει την ενδεικτική τιμή με την οποία συμμετέχει στη συμφωνία πλαίσιο, ο οικονομικός φορέας. 10. Η κατάρτιση και η υποβολή των προσφορών πραγματοποιείται ηλεκτρονικά, με χρήση της πλατφόρμας του Εθνικού Συστήματος Ηλεκτρονικών Δημοσίων Συμβάσεων (ΕΣΗΔΗΣ), μέσω της διαδικτυακής πύλης Μετά την παρέλευση της καταληκτικής για την κατάθεση των προσφορών ημερομηνίας και ώρας, δεν υπάρχει δυνατότητα υποβολής προσφοράς στο σύστημα../.

18 Α Στα περιεχόμενα της τεχνικής προσφοράς, δεν πρέπει σε καμία περίπτωση να εμφανίζονται οικονομικά στοιχεία. Τυχόν εμφάνιση οικονομικών στοιχείων (συμπεριλαμβανομένων λέξεων όπως «δωρεάν»), αποτελεί λόγο απόρριψης της προσφοράς. 12. Ο προσφέρων, εφόσον δεν έχει ασκήσει εμπροθέσμως προσφυγή του Ν. 4412/16 κατά της διακήρυξης του διαγωνισμού, ή εφόσον έχει απορριφθεί η ανωτέρω προσφυγή, θεωρείται ότι αποδέχεται πλήρως και ανεπιφυλάκτως όλους τους όρους της διακήρυξης και δεν δύναται, με την προσφορά του ή με οιονδήποτε άλλο τρόπο, να αποκρούσει, ευθέως ή εμμέσως, τους ανωτέρω όρους. 13. Μετά την κατάθεση της προσφοράς, επί νομίμως υποβληθέντων δικαιολογητικών, οι διαγωνιζόμενοι παρέχουν διευκρινίσεις μόνον όταν αυτές ζητούνται από αρμόδιο όργανο και με τον τρόπο που υποδεικνύεται από αυτό. Από τις διευκρινίσεις, οι οποίες παρέχονται, σύμφωνα με τα παραπάνω, λαμβάνονται υπόψη μόνον εκείνες που αναφέρονται στα σημεία για τα οποία υποβλήθηκε σχετικό αίτημα από το αρμόδιο όργανο. 14. Προσφορές που τυχόν υποβληθούν ή περιέλθουν στην Υπηρεσία αποκλειστικά σε έντυπη μορφή (για τις οποίες δεν έχει πραγματοποιηθεί κατάθεση ηλεκτρονικής προσφοράς στο σύστημα) δεν αποσφραγίζονται και επιστρέφονται στους αποστολείς τους. 15. Αποκλίσεις από τους απαράβατους όρους της διακήρυξης, έχουν ως συνέπεια τον αποκλεισμό των προσφορών. Επισημαίνεται ότι οι απαιτήσεις της Υπηρεσίας αποτελούν στο σύνολό τους απαράβατους όρους και η οποιαδήποτε μη συμμόρφωση προς αυτές, συνεπάγεται την απόρριψη της προσφοράς. ΑΡΘΡΟ 5 ο Προϋποθέσεις για τη δυνατότητα συμμετοχής στον ηλεκτρονικό διαγωνισμό 1. Ισχύουν τα καθοριζόμενα των άρθρων 36 και 37, του Ν. 4412/ Τονίζεται στους υποψήφιους προμηθευτές ότι, τίποτα στο παρόν έγγραφο ή σε οποιοδήποτε τμήμα του ή σε οποιαδήποτε άλλη προηγούμενη επικοινωνία μεταξύ τους και της Αναθέτουσας Αρχής, ή εκπροσώπων της και οποιουδήποτε άλλου προσώπου, δε συνιστά σύμβαση ή συμφωνία, μεταξύ της Αναθέτουσας Αρχής και οποιουδήποτε άλλου προσώπου (εξαιρουμένης της επίσημης ανάθεσης της συμφωνίας πλαίσιο, που συνάπτεται γραπτώς από ή εξ' ονόματος της Αναθέτουσας Αρχής), ούτε συνιστά σύμβαση ή συμφωνία για τη σύναψη σχετικής ή οποιασδήποτε άλλης σύμβασης../.

19 Α-9 Άρθρο 6 ο Χρόνος Ισχύος Προσφορών 1. Ο χρόνος ισχύος των προσφορών καθορίζεται σε δώδεκα (12) μήνες, (365 ημερολογιακές ημέρες) προσμετρούμενες από την επομένη της καταληκτικής ημερομηνίας υποβολής προσφορών, καθώς και για το χρόνο που αποδέχθηκαν οι συμμετέχοντες να παρατείνουν την προσφορά τους. Εάν οι διαγωνιζόμενοι κλήθηκαν να παρατείνουν την ισχύ των προσφορών τους, σύμφωνα με τo άρθρο 97 του Ν.4412/16 και αποδέχθηκαν την παράταση, οι προσφορές τους ισχύουν και τους δεσμεύουν και για το επιπλέον αυτό χρονικό διάστημα. 2. Η ισχύς της προσφοράς μπορεί να παρατείνεται εγγράφως εφόσον τούτο ζητηθεί από την Υπηρεσία, πριν από τη λήξη της. Οι οικονομικοί φορείς που συμμετέχουν στη διαδικασία μπορούν να επιλέξουν, είτε να παρατείνουν την προσφορά τους, εφόσον τους ζητηθεί είτε όχι. Στην τελευταία περίπτωση, η διαδικασία του διαγωνισμού συνεχίζεται με όσους παρέτειναν τις προσφορές τους και αποκλείονται οι λοιποί οικονομικοί φορείς. Άρθρο 7 ο Εναλλακτικές προσφορές Δεν γίνονται δεκτές εναλλακτικές προσφορές. Άρθρο 8 ο Καταγωγή των Προσφερομένων Υλικών 1. Οι συμμετέχοντες στο ηλεκτρονικό διαγωνισμό, υποχρεούνται στον (υπο)φάκελο με την ένδειξη «Δικαιολογητικά Συμμετοχής Τεχνική προσφορά», να καταθέσουν υπεύθυνη δήλωση του Ν.1599/86, όπως ισχύει σήμερα, ψηφιακά υπογεγραμμένη, στην οποία να δηλώνουν τη χώρα καταγωγής του τελικού προϊόντος που προσφέρουν. Ειδικότερα αναφέρονται τα εξής: α. Ο προσφέρων, εφόσον κατασκευάζει ο ίδιος το τελικό προϊόν, να δηλώνει την επιχειρηματική μονάδα στην οποία θα κατασκευάσει το προσφερόμενο προϊόν καθώς και τον τόπο εγκατάστασής της (δεν απαιτείται θεώρηση). β. Όταν οι προσφέροντες δεν θα κατασκευάσουν οι ίδιοι το τελικό προϊόν σε δική τους επιχειρηματική μονάδα, να δηλώνουν την επιχειρηματική μονάδα στην οποία θα κατασκευαστεί το προσφερόμενο προϊόν και τον τόπο εγκατάστασής της. Επίσης, να επισυνάψουν και υπεύθυνη δήλωση του Ν.1599/86,./.

20 Α-10 όπως ισχύει σήμερα, ψηφιακή υπογεγραμμένη, στην οποία να δηλώνουν ότι η κατασκευή του τελικού προϊόντος, θα γίνει από την επιχείρηση στην οποία ανήκει ή η οποία εκμεταλλεύεται ολικά ή μερικά τη μονάδα κατασκευής του τελικού προϊόντος και ότι ο νόμιμος εκπρόσωπος της επιχείρησης αυτής, έχει αποδεχθεί έναντί τους την εκτέλεση της συγκεκριμένης προμήθειας, σε περίπτωση κατακύρωσης στον προμηθευτή υπέρ του οποίου έγινε η αποδοχή (δεν απαιτείται θεώρηση). Επιπλέον ο νόμιμος εκπρόσωπος της επιχείρησης που θα κατασκευάσει το τελικό προϊόν, να προσκομίσει δήλωση στην οποία θα δηλώνει και ο ίδιος τα παραπάνω αναφερόμενα. 2. Οι συμφωνίες-πλαίσιο μπορούν να τροποποιούνται χωρίς νέα διαδικασία σύναψης σύμβασης, σύμφωνα με τα καθοριζόμενα στο άρθρο 337 του Ν.4412/16. Άρθρο 9 ο Προσφερόμενες Τιμές 1. Οι τιμές θα πρέπει να δίδονται σε Ευρώ ( ), για την εκπλήρωση όλων των υποχρεώσεων που ζητούνται από τον κύριο ανάδοχο και θα αναγράφονται ολογράφως και αριθμητικώς. Προσφορές που δεν δίνουν τις τιμές σε Ευρώ ( ), θα απορρίπτονται ως απαράδεκτες. Η αναγραφή της τιμής σε Ευρώ ( ), μπορεί να γίνεται με δύο δεκαδικά ψηφία, εφόσον χρησιμοποιείται σε ενδιάμεσους υπολογισμούς. Το γενικό σύνολο στρογγυλοποιείται σε δυο δεκαδικά ψηφία, προς τα άνω εάν το τρίτο δεκαδικό ψηφίο είναι ίσο ή μεγαλύτερο του πέντε και προς τα κάτω εάν είναι μικρότερο του πέντε. Στις προσφερόμενες τιμές θα περιλαμβάνονται τυχόν δασμοί και φόροι και λοιπές κρατήσεις. 2. Η τιμή που θα επιτευχθεί στο διαγωνισμό, θα ισχύει καθ όλη τη διάρκεια ισχύς του διαγωνισμού. Προσφορές που θέτουν όρο αναπροσαρμογής της τιμής, απορρίπτονται ως απαράδεκτες. 3. Κατά τη διαδικασία των εκτελεστικών συμβάσεων, απαιτείται η υποβολή νέας κλειστής οικονομικής προσφοράς (call offs), από τους συμβαλλόμενους στη συμφωνία πλαίσιο προμηθευτές, με κριτήριο ανάθεσης της συμφωνίας την πλέον συμφέρουσα από οικονομική άποψη προσφορά αποκλειστικά βάση τιμής (περίπτωση πολλών οικονομικών φορέων) ή τα καθοριζόμενα στο άρθρο 39 παρ. 4 του Ν.4412/16 (περίπτωση ενός οικονομικού φορέα), η οποία δεν μπορεί να είναι μεγαλύτερη από αυτή που έχει προσφερθεί στη συμφωνία πλαίσιο. Σε περίπτωση μη υποβολής προσφορών σε μίνι διαγωνισμούς (call offs), ο φορέας διενέργειας θα μπορεί να προμηθευτεί από τον οικονομικό φορέα με τη χαμηλότερη τιμή../.

21 Α-11 Σε περίπτωση της ίδιας τελικής τιμής να εφαρμοστούν τα καθοριζόμενα στην παράγραφο 1, του άρθρου 90 του Ν.4412/16 (κλήρωση). 4. Εφόσον από την προσφορά δεν προκύπτει με σαφήνεια η προσφερόμενη τιμή ή δεν δίδεται ενιαία τιμή για ολόκληρη την προσφερόμενη ποσότητα, η προσφορά απορρίπτεται ως απαράδεκτη. 5. Η αναθέτουσα Αρχή διατηρεί το δικαίωμα να ζητά από τους συμμετέχοντες στοιχεία απαραίτητα για την τεκμηρίωση των προσφερομένων τιμών, ιδίως όταν αυτές είναι ασυνήθιστα χαμηλές για το αντικείμενο της προμήθειας, οι δε προμηθευτές υποχρεούνται να παρέχουν τα στοιχεία αυτά και να διευκολύνουν κάθε σχετικό έλεγχο της αναθέτουσας Αρχής. Στην περίπτωση κατά την οποία οι προσφερόμενες τιμές φαίνονται ασυνήθιστα χαμηλές, εφαρμόζονται τα καθοριζόμενα στο άρθρο 88 του Ν. 4412/ Σε περίπτωση που ο διαγωνισμός αφορά περισσότερα είδη, η τιμή θα δίνεται υποχρεωτικά για κάθε είδος χωριστά. 7. Αναφορικά με το θέμα της επικύρωσης αντιγράφων εγγράφων, για το σύνολο των απαιτούμενων από την παρούσα διακήρυξη δικαιολογητικών και στοιχείων της προσφοράς, ισχύουν οι διατάξεις του άρθρου 1 του Ν.4250/14 (ΦΕΚ Α 74/ ). Υποβαλλόμενα με την προσφορά ηλεκτρονικά αρχεία (.pdf) των απαιτούμενων δικαιολογητικών και εγγράφων που δεν είναι ψηφιακά υπογεγραμμένα από τον εκδότη τους, εκλαμβάνονται ως υποβληθέντα απλά φωτοαντίγραφα, και για την αποδοχή τους ή μη εξετάζονται με βάση τις διατάξεις του άρθρου 1 του Ν. 4250/14 (ΦΕΚ Α 74/ ). Επισημαίνεται ότι, σε υποβληθέντα τέτοια στοιχεία διενεργείται από την αρμόδια για το διαγωνισμό Υπηρεσία, δειγματοληπτικός έλεγχος, προκειμένου να εξακριβωθεί η ακρίβεια αυτών, σε ποσοστό τουλάχιστον 5%, ιδίως ζητώντας τη συνδρομή των υπηρεσιών ή φορέων που εξέδωσαν τα πρωτότυπα. Διαπίστωση ότι υποβλήθηκαν αλλοιωμένα στοιχεία, επιφέρει κυρώσεις σύμφωνα με τα καθοριζόμενα στην παράγραφο 6 του άρθρου 22 του Ν.1599/86, εφόσον τέτοια πράξη δεν τιμωρείται αυστηρότερα από άλλη ποινική διάταξη. Σε κάθε τέτοια περίπτωση, η εκδοθείσα βάσει των στοιχείων διοικητική ή άλλη πράξη, ανακαλείται αμέσως. 8. Επισημαίνεται ότι απαράδεκτες προσφορές, σύμφωνα με το άρθρο 26 του Ν.4412/16, θεωρούνται συγκεκριμένα: α. Όσες υποβάλλονται από προσφέροντες οι οποίοι δεν διαθέτουν τα απαιτούμενα προσόντα και./.

22 Α-12 β. Όσων η τιμή υπερβαίνει τον προϋπολογισμό της αναθέτουσας αρχής, όπως καθορίσθηκε και τεκμηριώθηκε πριν την έναρξη της διαδικασίας σύναψης σύμβασης. Άρθρο 10 ο Ηλεκτρονική Αποσφράγιση Προσφορών 1. Η ηλεκτρονική αποσφράγιση των προσφορών, γίνεται σύμφωνα με τα καθοριζόμενα στο άρθρο 100 του Ν. 4412/16 και συνοπτικά: Σε συγκεκριμένη ώρα, που καθορίζεται από τη διακήρυξη, γίνεται αποσφράγιση μόνο των ηλεκτρονικών (υπό)φακέλων «Δικαιολογητικά Συμμετοχής» και «Τεχνική Προσφορά». Οι ηλεκτρονικοί (υπο)φάκελοι των οικονομικών προσφορών αποσφραγίζονται ηλεκτρονικά μέσω των αρμόδιων πιστοποιημένων στο σύστημα οργάνων, σε ημερομηνία και ώρα που θα γνωστοποιηθεί σε αυτούς των οποίων οι προσφορές κρίθηκαν αποδεκτές μετά την αξιολόγηση των προαναφερομένων υποφακέλων. Αμέσως μετά την ηλεκτρονική αποσφράγιση των (υπο)φακέλων «Δικαιολογητικά Συμμετοχής» και «Τεχνική Προσφορά», οι συμμετέχοντες στο διαγωνισμό θα έχουν ηλεκτρονική πρόσβαση στο περιεχόμενο των προσφορών που αποσφραγίσθηκαν. Ομοίως, μετά την ηλεκτρονική αποσφράγιση των (υπο)φακέλων «Οικονομική Προσφορά», οι προσφέροντες των οποίων οι οικονομικές προσφορές αποσφραγίσθηκαν, θα έχουν ηλεκτρονική πρόσβαση στο περιεχόμενο των προσφορών που αποσφραγίσθηκαν προκειμένου να λαμβάνουν γνώση των τιμών που προσφέρθηκαν. Για την αποσφράγιση, οι συμμετέχοντες ενημερώνονται με ηλεκτρονικό μήνυμα / ειδοποίηση που παράγεται αυτόματα από το σύστημα (ΕΣΗΔΗΣ). 2. Οι συμμετέχοντες στο διαγωνισμό, με μέριμνα της Υπηρεσίας που διενεργεί το διαγωνισμό, ενημερώνονται με χρήση του Συστήματος (ΕΣΗΔΗΣ), για την κοινοποίηση της έκδοσης απόφασης (αποδοχής ή απόρριψης της προσφοράς τους, αποδοχή η μη προσφυγής κτλ) σε κάθε στάδιο. Η ειδοποίηση αυτή πραγματοποιείται μετά την ηλεκτρονική ανάρτηση της κοινοποίησης της σχετικής απόφασης, για το εκάστοτε στάδιο του διαγωνισμού στο Σύστημα. Διευκρινίζεται ότι η αναζήτηση της απόφασης γίνεται στον ιστότοπο του ΔΙΑΥΓΕΙΑ, μέσω των στοιχείων της κοινοποίησης της απόφασης (ΑΔΑ ή ημερομηνία έκδοσης και πρωτόκολλο κτλ) και ως εκ τούτου δεν απαιτείται η ανάρτησή της από την αναθέτουσα αρχή στο ΕΣΗΔΗΣ. Κατά την ημερομηνία της υπόψη κοινοποίησης, είναι αποδεκτό ότι οι συμμετέχοντες έχουν λάβει πλέον πλήρη γνώση επί της απόφασης για το εκάστοτε στάδιο του διαγωνισμού. Ως εκ τούτου, η εν λόγω ημερομηνία αποτελεί και το χρονικό σημείο από το οποίο υπολογίζεται η νόμιμη προθεσμία, για την άσκηση τυχόν ενστάσεων προσφυγών. Επισημαίνεται ότι εκφεύγει των αρμοδιοτήτων της Υπηρεσίας η αποστολή ή μη μηνυμάτων ηλεκτρονικού ταχυδρομείου από το ΕΣΗΔΗΣ προς το ηλεκτρονικό ταχυδρομείο./.

23 Α-13 που χρησιμοποιεί ο εκάστοτε οικονομικός φορέας. Ως εκ τούτου τυχόν δυσχέρειες σχετικά με την παραπάνω αποστολή δεν θα λαμβάνονται υπόψη από την Αναθέτουσα αρχή και η ημερομηνία κοινοποίησης της εκάστοτε απόφασης θεωρείται αποκλειστικά και μόνο η ημερομηνία ανάρτησης της υπόψη κοινοποίησης στο ΕΣΗΔΗΣ. Άρθρο 11 ο Διαδικασία ηλεκτρονικής αξιολόγησης προσφορών Ανάδειξη μειοδότη Ισχύουν τα καθοριζόμενα των άρθρων 102 έως 105 του Ν. 4412/16. Άρθρο 12 ο Δικαιολογητικά Προσωπικής Κατάστασης του Προσφέροντος στον οποίο πρόκειται να γίνει η κατακύρωση 1. Τα δικαιολογητικά που απαιτείται να προσκομισθούν από τον «προσωρινό ανάδοχο», στον οποίο πρόκειται να γίνει η κατακύρωση, υποβάλλονται σύμφωνα με τα κατά περίπτωση καθοριζόμενα στα άρθρα 75 και 80 του Ν. 4412/16. Εάν κάποιο από τα δικαιολογητικά των εν λόγω άρθρων δεν αφορά στα πεδία που έχουν αποτυπωθεί στο Ευρωπαϊκό Ενιαίο Έγγραφο Σύμβασης (ΕΕΕΣ), ως ανωτέρω άρθρο 4 του παρόντος (όπως αυτό έχει αναρτηθεί στην κεντρική σελίδα του ΕΣΗΔΗΣ, του παρόντος διαγωνισμού), δεν απαιτείται η προσκόμισή του. Όσον αφορά την προθεσμία και τον ηλεκτρονικό τρόπο υποβολής τους ισχύουν τα καθοριζόμενα στο άρθρο 100 του Ν.4412/ Αν δεν προσκομισθούν τα παραπάνω δικαιολογητικά ή υπάρχουν ελλείψεις σε αυτά που υποβλήθηκαν, ισχύουν τα καθοριζόμενα στο άρθρο 103 του Ν. 4412/ Οι ενώσεις οικονομικών φορέων που υποβάλουν κοινή προσφορά, υποβάλλουν τα παραπάνω κατά περίπτωση δικαιολογητικά, για κάθε προμηθευτή που συμμετέχει στην Ένωση. 4. Αποκλείεται, επίσης, προσφέρων οικονομικός φορέας από τη συμμετοχή στη διαδικασία σύναψης της παρούσας σύμβασης εάν συντρέχουν οι προϋποθέσεις εφαρμογής της παρ. 4 του άρθρου 8 του Ν. 3310/2005, όπως ισχύει (αμιγώς εθνικός λόγος αποκλεισμού). Κατά το στάδιο της υποβολής της προσφοράς η μη συνδρομή του ανωτέρω εθνικού λόγου αποκλεισμού δηλώνεται στο αντίστοιχο πεδίο του ΕΕΕΣ [αμιγώς εθνικοί λόγοι αποκλεισμού]../.

24 Α Για την απόδειξη της μη συνδρομής των λόγων αποκλεισμού της παραπάνω παραγράφου οι προσφέροντες οικονομικοί φορείς προσκομίζουν δικαιολογητικά ονομαστικοποίησης των μετοχών, εφόσον ο προσωρινός ανάδοχος είναι ανώνυμη εταιρία. [Εξαιρούνται της υποχρέωσης αυτής οι εταιρείες που είναι εισηγμένες στο Χρηματιστήριο της χώρας εγκατάστασής τους και υποβάλλουν περί τούτου υπεύθυνη δήλωση του νόμιμου εκπροσώπου τους]. 4.2 Ειδικότερα ο προσωρινός ανάδοχος υποβάλλει πιστοποιητικό αρμόδιας αρχής του κράτους της έδρας, από το οποίο να προκύπτει ότι οι μετοχές είναι ονομαστικές, καθώς και αναλυτική κατάσταση με τα στοιχεία των μετόχων της εταιρείας και τον αριθμό των μετοχών κάθε μετόχου (μετοχολόγιο), όπως τα στοιχεία αυτά είναι καταχωρημένα στο βιβλίο μετόχων της εταιρείας, το πολύ τριάντα εργάσιμες ημέρες πριν από την ημέρα υποβολής της προσφοράς. 4.3 Εάν ο προσωρινός ανάδοχος είναι αλλοδαπή ανώνυμη εταιρεία, και εφόσον έχει, κατά το δίκαιο της έδρας της, ονομαστικές μετοχές προσκομίζει πιστοποιητικό αρμόδιας αρχής του κράτους της έδρας, από το οποίο να προκύπτει ότι οι μετοχές είναι ονομαστικές, αναλυτική κατάσταση μετόχων, με αριθμό των μετοχών του κάθε μετόχου, όπως τα στοιχεία αυτά είναι καταχωρημένα στο βιβλίο μετόχων της εταιρείας με ημερομηνία το πολύ 30 εργάσιμες ημέρες πριν την υποβολή της προσφοράς ή κάθε άλλο στοιχείο από το οποίο να προκύπτει η ονομαστικοποίηση μέχρι φυσικού προσώπου των μετοχών, που έχει συντελεστεί τις τελευταίες 30 (τριάντα) εργάσιμες ημέρες πριν την υποβολή της προσφοράς. 4.4 Σε διαφορετική περίπτωση, δηλαδή εφόσον κατά το δίκαιο της χώρας στην οποία έχει την έδρα της δεν έχει ονομαστικές μετοχές, υποβάλλει βεβαίωση περί μη υποχρέωσης ονομαστικοποίησης των μετοχών από αρμόδια αρχή, εφόσον υπάρχει σχετική πρόβλεψη, διαφορετικά προσκομίζει υπεύθυνη δήλωση του διαγωνιζόμενου, έγκυρη και ενημερωμένη κατάσταση μετόχων που κατέχουν τουλάχιστον 1% των μετοχών και αν δεν τηρείται τέτοια κατάσταση, σχετική κατάσταση μετόχων (με 1%), σύμφωνα με την τελευταία Γενική Συνέλευση, αν οι μέτοχοι αυτοί είναι γνωστοί στην εταιρεία. Αν δεν προσκομισθεί κατάσταση κατά τα ανωτέρω, η εταιρεία αιτιολογεί τους λόγους που οι μέτοχοι αυτοί δεν της είναι γνωστοί. 4.5 Η αναθέτουσα αρχή δεν υπεισέρχεται στην κρίση της ως άνω αιτιολογίας. Δύναται, ωστόσο, να αποδείξει τη δυνατότητα υποβολής της κατάστασης μετόχων, και μόνο στην περίπτωση αυτή η εταιρεία αποκλείεται από την παρούσα διαδικασία. 4.6 Περαιτέρω, πριν την υπογραφή της σύμβασης υποβάλλεται η υπεύθυνη δήλωση της κοινής απόφασης των Υπουργών Ανάπτυξης και./.

25 Α-15 Επικρατείας 20977/ (Β 1673) «Δικαιολογητικά για την τήρηση των μητρώων του Ν. 3310/2005 όπως τροποποιήθηκε με το Ν. 3414/2005. Άρθρο 13 ο Κατακύρωση Ανακοίνωση Κατακύρωσης Ανάθεσης Τα αποτελέσματα του διαγωνισμού, θα κατακυρωθούν από τον έχοντα την οικονομική εξουσία, σύμφωνα με τα προβλεπόμενα από το άρθρο 105 του Ν. 4412/16. Υπό την επιφύλαξη των διαλαμβανομένων στην παρούσα, με την ανακοίνωση της κατακύρωσης, η σύμβαση θεωρείται ως συναφθείσα, το δε έγγραφο της σύμβασης που ακολουθεί έχει αποδεικτικό μόνο χαρακτήρα. Εάν ο ανάδοχος δεν προσέλθει να υπογράψει το συμφωνητικό, μέσα στην προθεσμία που ορίζεται στην ειδική πρόσκληση, κηρύσσεται έκπτωτος και η κατακύρωση γίνεται στον προσφέροντα που υπέβαλλε την αμέσως επόμενη πλέον συμφέρουσα από οικονομική άποψη προσφορά. Άρθρο 14 ο Ενστάσεις Προσφυγές 1. Προσφυγές υποβάλλονται ηλεκτρονικά από τους οικονομικούς φορείς, σύμφωνα με το Ν. 4412/16 (όπως τροποποιήθηκε και ισχύει), μέσω του συστήματος και επισυνάπτοντας το σχετικό έγγραφο σε μορφή αρχείου τύπου (.pdf), το οποίο φέρει ψηφιακή υπογραφή. 2. Σε περίπτωση υποβολής προσφυγής, όχι ηλεκτρονικά μέσω ΕΣΗΔΗΣ, αλλά μέσω του fax ή οποιουδήποτε άλλου πρόσφορου μέσου από τους προμηθευτές, αυτές δεν θα λαμβάνονται υπόψη, σύμφωνα με το ισχύον νομοθετικό πλαίσιο του ΕΣΗΔΗΣ. Άρθρο 15 ο Ματαίωση Διαδικασίας Με απόφαση της αναθέτουσας αρχής, ματαιώνεται η διαδικασία, εφόσον συντρέχουν οι προϋποθέσεις και οι όροι, σύμφωνα με τα καθοριζόμενα στο άρθρο 106 του Ν. 4412/16. Άρθρο 16 ο Κήρυξη Προμηθευτή ως Εκπτώτου Κυρώσεις Εξαιρέσεις 1. Σε περίπτωση που ο προμηθευτής δεν προσέλθει στην προθεσμία που του ορίστηκε, να υπογράψει την σχετική σύμβαση, κηρύσσεται υποχρεωτικά./.

26 Α-16 έκπτωτος, με απόφαση του αρμόδιου Υπουργού ή του αρμόδιου για την διοίκηση του φορέα οργάνου, ύστερα από γνωμοδότηση του αρμόδιου οργάνου, σύμφωνα με τα καθοριζόμενα στα άρθρα 105 και 203 του Ν.4412/16.Η κατακύρωση γίνεται στον προσφέροντα που υπέβαλε την αμέσως επόμενη πλέον συμφέρουσα από οικονομική άποψη προσφορά. Αν κανένας από τους προσφέροντες δεν προσέλθει για την υπογραφή του συμφωνητικού, η διαδικασία ανάθεσης ματαιώνεται σύμφωνα με τη περίπτωση δ της παραγράφου 2 του άρθρου 106 του Ν.4412/ Ο ανάδοχος κηρύσσεται υποχρεωτικά έκπτωτος από την ανάθεση που έγινε στο όνομά του και από κάθε δικαίωμα που απορρέει από αυτήν, με απόφαση του αρμοδίου αποφαινόμενου οργάνου, ύστερα από γνωμοδότηση του αρμόδιου οργάνου: α. Στην περίπτωση της παραγράφου 5 του άρθρου 105 του Ν.4412/16. β. Σε περίπτωση δημόσιας σύμβασης προμηθειών, εφόσον δε φόρτωσε, παρέδωσε ή αντικατέστησε τα συμβατικά υλικά ή δεν επισκεύασε ή συντήρησε αυτά μέσα στον συμβατικό χρόνο ή στον χρόνο παράτασης που του δόθηκε, σύμφωνα με όσα προβλέπονται στο άρθρο 206 του Ν.4412/ Στον οικονομικό φορέα που κηρύσσεται έκπτωτος από την κατακύρωση, ανάθεση ή σύμβαση, επιβάλλονται, με απόφαση του αποφαινόμενου οργάνου, ύστερα από γνωμοδότηση του αρμοδίου οργάνου, το οποίο υποχρεωτικά καλεί τον ενδιαφερόμενο προς παροχή εξηγήσεων, αθροιστικά, οι παρακάτω κυρώσεις: α. Ολική κατάπτωση της εγγύησης συμμετοχής ή καλής εκτέλεσης της σύμβασης, κατά περίπτωση. β. Είσπραξη εντόκως της προκαταβολής που χορηγήθηκε στον έκπτωτο από τη σύμβαση ανάδοχο είτε από ποσόν που δικαιούται να λάβει είτε με κατάθεση του ποσού από τον ίδιο είτε με κατάπτωση της εγγύησης προκαταβολής. Ο υπολογισμός των τόκων γίνεται από την ημερομηνία λήψης της προκαταβολής από τον προμηθευτή μέχρι την ημερομηνία έκδοσης της απόφασης κήρυξής του ως εκπτώτου, με το ισχύον κάθε φορά ανώτατο όριο επιτοκίου για τόκο από δικαιοπραξία, από την ημερομηνία δε αυτή και μέχρι της επιστροφής της, με το ισχύον κάθε φορά επιτόκιο για τόκο υπερημερίας. Επιπλέον μπορεί να επιβληθεί προσωρινός αποκλεισμός του αναδόχου από το σύνολο των συμβάσεων προμηθειών ή υπηρεσιών των φορέων που εμπίπτουν./.

27 Α-17 στο πεδίο εφαρμογής του παρόντος νόμου κατά τα ειδικότερα προβλεπόμενα στο άρθρο 74 του Ν. 4412/ Ειδικότερα ως προς τα καθοριζόμενα των άρθρων 74 και 203 του Ν.4412/16, καθορίζεται ότι η καταβολή της διαφοράς του ποσού από τον έκπτωτο προμηθευτή στον τυχόν επόμενο προμηθευτή-μειοδότη, ώστε να είναι δυνατή η κάλυψη της προκύπτουσας διαφοράς τακτοποιείται όπως παρακάτω: α. Με την κατάθεση της διαφοράς στον Αριθμό Λογαριασμού του ΚΤΣ/ΔΥΒ που τηρείται στην Τράπεζα της Ελλάδος και υπέρ της μερίδας ΑΣΔΥΣ/ΔΠΜ προκειμένου να αποπληρωθεί η διαφορά χωρίς να επιβαρυνθεί επιπλέον ο προϋπολογισμός του ΓΕΣ. β. Σε περίπτωση άρνησης ή κωλυσιεργίας του εκπτώτου προμηθευτή να αποσταλεί έγγραφο στην ΑΣΔΥΣ προκειμένου να ακολουθηθεί η διαδικασία βεβαίωσης του εν λόγω ποσού ως δημόσιου εσόδου. 5. Ο προμηθευτής δεν κηρύσσεται έκπτωτος από την κατακύρωση ή ανάθεση ή την σύμβαση, όταν: α. Η σύμβαση δεν υπογράφτηκε ή το υλικό δεν φορτώθηκε ή παραδόθηκε ή αντικαταστάθηκε με ευθύνη του φορέα που εκτελεί τη σύμβαση. β. Συντρέχουν λόγοι ανωτέρας βίας (άρθρο 203 του Ν.4412/16). Άρθρο 17 ο Κυρώσεις για εκπρόθεσμη παράδοση προμήθειας 1. Αν το υλικό φορτωθεί παραδοθεί ή αντικατασταθεί, μετά τη λήξη του συμβατικού χρόνου και μέχρι λήξης του χρόνου της παράτασης που χορηγήθηκε, σύμφωνα με το άρθρο 209 του Ν.4412/16, επιβάλλεται πρόστιμο 5% επί της συμβατικής αξίας της ποσότητας που παραδόθηκε εκπρόθεσμα καθώς και τόκος επί του ποσού της τυχόν προκαταβολής. 2. Λοιπά όπως καθορίζονται στα άρθρα 206 και 207 του Ν.4412/16. Άρθρο 18 ο Εχεμύθεια 1. Η Αναθέτουσα Αρχή δεν αποκαλύπτει πληροφορίες που της έχουν διαβιβάσει οικονομικοί φορείς και τις οποίες έχουν χαρακτηρίσει ως εμπιστευτικές,./.

28 Α-18 συμπεριλαμβανομένων, ενδεικτικά των τεχνικών ή εμπορικών απορρήτων και των εμπιστευτικών πτυχών των προσφορών. 2. Οι Υποψήφιοι Προμηθευτές καλούνται να γνωστοποιήσουν και να δικαιολογήσουν (αναφέροντας τους λόγους για τους οποίους πιστεύουν ότι κοινοποίηση ή/και δημοσίευση θα επέφερε ζημιά) στην Αναθέτουσα Αρχή, οποιεσδήποτε από τις πληροφορίες που περιλαμβάνονται στις προσφορές τους θεωρούνται ως εμπορικά εμπιστευτικές. 3. Λοιπά όπως καθορίζονται στο άρθρο 21 του Ν.4412/16. Άρθρο 19 ο Λοιποί όροι 1. Επισημαίνεται ότι, όλα τα φύλλα των οικονομικών και τεχνικών προσφορών, συμπεριλαμβανομένων των εμπορικών φυλλαδίων (Prospectus, φωτογραφιών, τεχνικών φυλλαδίων κ.λ.π) θα φέρουν υποχρεωτικά συνεχή αρίθμηση από το πρώτο μέχρι το τελευταίο. Για ευχερέστερη αναζήτηση των στοιχείων αυτών, οι προσφορές (οικονομικές τεχνικές), να συνοδεύονται από ευρετήριο, στο οποίο θα αναγράφεται το περιεχόμενο του κάθε εγγράφου, με την αντίστοιχη αρίθμηση που φέρει κατά τα ανωτέρω (π.χ. οικονομική προσφορά: φύλλα 1-4, εγγυητική επιστολή: φύλλο 5 κ.ο.κ). 2. Οι προμηθευτές, εφόσον επιθυμούν εκχώρηση των δικαιωμάτων και υποχρεώσεών τους σε τράπεζα, αναφορικά με το πληρωτέο τίμημα σύμφωνα με το άρθρο 152 του Ν.4412/16, υποχρεούνται να το γνωστοποιούν στην Υπηρεσία με την υποβολή της οικονομικής προσφοράς τους. Προ της υπογραφής της σύμβασης οι προμηθευτές θα προσκομίζουν στην Υπηρεσία το σχέδιο της σύμβασης εκχώρησης, προκειμένου να ελέγχεται από το Νομικό Γραφείο της Υπηρεσίας. Το επίσημο πλέον κείμενο θα αναγράφεται στο κείμενο του συμφωνητικού και θα αποτελεί αναπόσπαστο μέρος αυτού. 3. Κανένας προσφέρων δεν μπορεί σε οποιαδήποτε περίπτωση να επικαλεστεί προφορικές απαντήσεις εκ μέρους της Υπηρεσίας, σχετικά με τους όρους της παρούσας διακήρυξης. 4. Από τον παρόντα διαγωνισμό θα συναφθεί συμφωνία πλαίσιο, μεταξύ της ΑΣΔΥΣ/ΔΠΜ και με περισσοτέρων του ενός οικονομικών φορέων, εφόσον υπάρχει επαρκής αριθμός οικονομικών φορέων, που πληρούν τις προϋποθέσεις του διαγωνισμού. Σε αντίθετη περίπτωση (ανεπαρκής αριθμός οικονομικών φορέων) θα συναφθεί συμφωνία πλαίσιο με έναν../.

29 Α Μετά τη σύναψη συμφωνίας πλαίσιο και κατά τη χρονική περίοδο ισχύος της, κάθε φορά που ο αγοραστής αποφασίζει την προμήθεια συγκεκριμένων αγαθών, θα διενεργείται επαναδιαγωνισμός για τη σύναψη των εκτελεστικών της συμφωνίας πλαίσιο συμβάσεων (Κλειστή Διαγωνιστική Διαδικασία, ενός σταδίου με προεπιλεγμένους προμηθευτές μέσω ΕΣΗΔΗΣ). 6. Επισημαίνεται ότι, η προσφερόμενη τιμή έκαστου συμβατικού είδους στις επιμέρους εκτελεστικές συμβάσεις, δεν μπορεί να υπερβαίνει την ενδεικτική τιμή με την οποία συμμετέχει στη συμφωνία πλαίσιο, ο οικονομικός φορέας. 7. Η συμφωνία πλαίσιο δεν παράγει καμία υποχρέωση για τους Αγοραστές, να παραγγείλουν αγαθά οποιασδήποτε αξίας και ποσότητας. 8. Για ό,τι δεν προβλέπεται από την παρούσα διακήρυξη, εφαρμόζονται οι περί προμηθειών του Δημοσίου διατάξεις, όπως ισχύουν κάθε φορά. 9. Κατά τα λοιπά ισχύουν οι διατάξεις των Ν.4155/13, Ν.4250/14, Ν.4270/14, Ν.4412/16 καθώς και η Τεχνική Προδιαγραφή της Υπηρεσίας. Ακριβές Αντίγραφο Σχης (ΕΜ) Νικόλαος Κίσσας Υ π ο δ ι ε υ θ υ ν τ ή ς Λγός (ΥΠ) Κων/να Μπαρμπαρέσου Βοηθός ΔΠΜ/3α ΠΡΟΣΘΗΚΕΣ «1» Υπόδειγμα Εγγυητικής Επιστολής Καλής Εκτέλεσης Συμφωνίας Πλαίσιο «2» Υπόδειγμα Εγγυητικής Επιστολής Καλής Εκτέλεσης της Εκτελεστικής Σύμβασης «3» Υπόδειγμα Εγγυητικής Επιστολής Προκαταβολής «4» Υπόδειγμα Επαναληπτικής Διαγωνιστικής Διαδικασίας./.

30

31 ΑΝΑΡΤΗΤΕΑ ΣΤΟ ΔΙΑΔΙΚΤΥΟ ΑΔΑ: AΝΑΡΤΗΤΕΑ ΣΤΟ ΜΗΤΡΩΟ ΑΔΑΜ: ΣΥΣΤΗΜΙΚΟΣ ΑΡΙΘΜΟΣ ΕΣΗΔΗΣ : ΠΡΟΣΘΗΚΗ «1» ΣΤΟ ΠΑΡ/ΜΑ «Α» ΣΤΗ Φ /71/255438/Σ.1734 ΑΝΩΤΑΤΗ ΣΤΡΑΤΙΩΤΙΚΗ ΔΙΟΙΚΗΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΣΤΡΑΤΟΥ «ΘΗΣΕΑΣ» ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ/3α 12 Ιουλ 17 ΥΠΟΔΕΙΓΜΑΤΑ ΕΓΓΥΗΣΕΩΝ ΥΠΟΔΕΙΓΜΑ ΕΓΓΥΗΤΙΚΗΣ ΕΠΙΣΤΟΛΗΣ ΚΑΛΗΣ ΕΚΤΕΛΕΣΗΣ ΣΥΜΦΩΝΙΑΣ ΠΛΑΙΣΙΟ [Ονομασία Τράπεζας] [Κατάστημα] [Δ/νση οδός - αριθμός ΤΚ - Τηλεομοιοτυπία (FAX) ] Προς ΥΠΟΥΡΓΕΙΟ ΕΘΝΙΚΗΣ ΑΜΥΝΑΣ Αναθέτουσα Αρχή. Δ/ΝΣΗ :. ΤΜΗΜΑ: [Δ/νση οδός - αριθμός ΤΚ - Τηλεομοιοτυπία (FAX) ] [Ημερομηνία έκδοσης] ΕΥΡΩ [αναγράφεται το ποσό] ΕΓΓΥΗΤΙΚΗ ΕΠΙΣΤΟΛΗ ΚΑΛΗΣ ΕΚΤΕΛΕΣΗΣ ΣΥΜΦΩΝΙΑΣ ΠΛΑΙΣΙΟ ΑΡ Έχουμε την τιμή να σας γνωρίσουμε ότι εγγυώμεθα δια της παρούσας εγγυητικής επιστολής ανέκκλητα και ανεπιφύλακτα, παραιτούμενοι του δικαιώματος της διζήσεως μέχρι του ποσού των.. 3, στο οποίο και μόνο περιορίζεται η υποχρέωσή μας, υπέρ της εταιρείας... 4 Δ/νση.. 5 για την καλή εκτέλεση από αυτήν των όρων της με αριθμό. 6 συμφωνίας πλαισίου, που υπέγραψε μαζί σας για τη προμήθεια / παροχή... 7 (.. 8 ) προς κάλυψη αναγκών του... 9 και 1 Αναγράφεται ο αριθμός της Εγγυητικής Επιστολής 2 Αναγράφεται το ποσό αριθμητικά, σε ΕΥΡΩ 3 Αναγράφεται το ποσό αριθμητικά και ολογράφως, σε ΕΥΡΩ 4 Επωνυμία της εταιρείας 5 Διεύθυνση της έδρας της εταιρείας 6 Αριθμός συμφωνίας πλαίσιο 7 Αντικείμενο συμφωνίας 8 Αριθμός διακήρυξης / προκήρυξης 9 Όνομα Φορέα./.

32 Α-1-2 το οποίο ποσόν καλύπτει το 0,5% της συνολικής προϋπολογισθείσης δαπάνης χωρίς Φ.Π.Α., αξίας 10 ΕΥΡΩ αυτής. - Το παραπάνω ποσό τηρούμε στη διάθεσή σας και θα καταβληθεί ολικά ή μερικά χωρίς καμία από μέρος μας αντίρρηση ή ένσταση και χωρίς να ερευνηθεί το βάσιμο ή μη της απαίτησης μέσα σε τρεις (3) ημέρες από απλή έγγραφη ειδοποίησή σας. - Σε περίπτωση κατάπτωσης της εγγύησης το ποσό της κατάπτωσης υπόκειται στο εκάστοτε ισχύον τέλος χαρτοσήμου. - Η παρούσα εγγύησή μας αφορά μόνο την παραπάνω αιτία και ισχύει μέχρι την επιστροφή της σ εμάς, οπότε γίνεται αυτοδίκαια άκυρη και δεν έχει απέναντί μας καμιά ισχύ. - Η παρούσα ισχύει μέχρι και την. 11 Βεβαιούται υπεύθυνα ότι το ποσό των εγγυητικών μας επιστολών που έχουν δοθεί στο Δημόσιο και ΝΠΔΔ, συνυπολογίζοντας και το ποσό της παρούσας, δεν υπερβαίνει το όριο των εγγυήσεων που έχει καθορισθεί από το Υπουργείο Οικονομικών για την Τράπεζά μας. Ακριβές Αντίγραφο Σχης (ΕΜ) Νικόλαος Κίσσας Υ π ο δ ι ε υ θ υ ν τ ή ς Λγός (ΥΠ) Κων/να Μπαρμπαρέσου Βοηθός ΔΠΜ/3α 10 Αριθμητικά η αξία της διακήρυξης σε ευρώ 11 Ημερομηνία λήξης ισχύος της Εγγυητικής Επιστολής./.

33 ΠΡΟΣΘΗΚΗ «2» ΣΤΟ ΠΑΡ/ΜΑ «Α» ΣΤΗ Φ /71/255438/Σ.1734 ΑΝΩΤΑΤΗ ΣΤΡΑΤΙΩΤΙΚΗ ΔΙΟΙΚΗΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΣΤΡΑΤΟΥ «ΘΗΣΕΑΣ» ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ/3α 12 Ιουλ 17 ΥΠΟΔΕΙΓΜΑ ΕΓΓΥΗΤΙΚΗΣ ΕΠΙΣΤΟΛΗΣ ΚΑΛΗΣ ΕΚΤΕΛΕΣΗΣ ΤΩΝ ΕΚΤΕΛΕΣΤΙΚΩΝ ΣΥΜΒΑΣΕΩΝ ΤΗΣ ΣΥΜΦΩΝΙΑΣ ΠΛΑΙΣΙΟ Ονομασία Τράπεζας.. Κατάστημα. (Δ/νση οδός -αριθμός TK fax ) Ημερομηνία έκδοσης ΕΥΡΩ. Προς: ΑΣΔΥΣ/ΔΠΜ/2α. (Οδός-Αριθμός-Τηλ) ΕΓΓΥΗΤΙΚΗ ΕΠΙΣΤΟΛΗ ΚΑΛΗΣ ΕΚΤΕΛΕΣΗΣ ΑΡ. ΕΥΡΩ.. - Έχουμε την τιμή να σας γνωρίσουμε ότι εγγυώμεθα δια της παρούσας εγγυητικής επιστολής ανέκκλητα και ανεπιφύλακτα, παραιτούμενοι του δικαιώματος της διαιρέσεως και διζήσεως μέχρι του ποσού των ΕΥΡΩ (και ολογράφως) στο οποίο και μόνο περιορίζεται η υποχρέωσή μας, υπέρ της εταιρείας Δ/νση..για την καλή εκτέλεση από αυτήν των όρων της με αριθμό.σύμβασης, που υπέγραψε μαζί σας για τη προμήθεια (αρ. διακήρυξης.. /...) προς κάλυψη αναγκών του..και το οποίο ποσόν καλύπτει το 5% της συμβατικής προ Φ.Π.Α. αξίας...ευρω αυτής. - Το παραπάνω ποσό τηρούμε στη διάθεσή σας και θα καταβληθεί με μόνη τη δήλωσή σας ολικά ή μερικά χωρίς καμία από μέρος μας αντίρρηση ή ένσταση και χωρίς να ερευνηθεί το βάσιμο ή μη της απαίτησης μέσα σε τρεις (3) ημέρες από απλή έγγραφη ειδοποίησή σας. - Σε περίπτωση κατάπτωσης της εγγύησης το ποσό της κατάπτωσης υπόκειται στο εκάστοτε ισχύον τέλος χαρτοσήμου../.

34 Α Η παρούσα εγγύησή μας αφορά μόνο την παραπάνω αιτία και ισχύει μέχρι την επιστροφή της σ εμάς, οπότε γίνεται αυτοδίκαια άκυρη και δεν έχει απέναντί μας καμιά ισχύ. - Βεβαιούται υπεύθυνα ότι το ποσό των εγγυητικών μας επιστολών που έχουν δοθεί στο Δημόσιο και ΝΠΔΔ, συνυπολογίζοντας και το ποσό της παρούσας, δεν υπερβαίνει το όριο των εγγυήσεων που έχει καθορισθεί από το Υπουργείο Οικονομικών για την Τράπεζά μας. Ακριβές Αντίγραφο Σχης (ΕΜ) Νικόλαος Κίσσας Υ π ο δ ι ε υ θ υ ν τ ή ς Λγός (ΥΠ) Κων/να Μπαρμπαρέσου Βοηθός ΔΠΜ/3α./.

35 ΠΡΟΣΘΗΚΗ «3» ΣΤΟ ΠΑΡ/ΜΑ «Α» ΣΤΗ Φ /71/255438/Σ.1734 ΑΝΩΤΑΤΗ ΣΤΡΑΤΙΩΤΙΚΗ ΔΙΟΙΚΗΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΣΤΡΑΤΟΥ «ΘΗΣΕΑΣ» ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ/3α 12 Ιουλ 17 ΥΠΟΔΕΙΓΜΑ ΕΓΓΥΗΤΙΚΗΣ ΕΠΙΣΤΟΛΗΣ ΠΡΟΚΑΤΑΒΟΛΗΣ Ονομασία Τράπεζας.. Κατάστημα. (Δ/νση οδός -αριθμός TK fax ) Ημερομηνία έκδοσης ΕΥΡΩ. Προς: ΑΣΔΥΣ/ΔΠΜ/ΤΜΗΜΑ (Οδός-Αριθμός-Τηλ) ΕΓΓΥΗΤΙΚΗ ΕΠΙΣΤΟΛΗ ΠΡΟΚΑΤΑΒΟΛΗΣ ΑΡ. ΕΥΡΩ.. - Έχουμε την τιμή να σας γνωρίσουμε ότι εγγυώμεθα δια της παρούσας εγγυητικής επιστολής ανέκκλητα και ανεπιφύλακτα, παραιτούμενοι του δικαιώματος της διαιρέσεως και διζήσεως μέχρι του ποσού των ΕΥΡΩ... (και ολογράφως).. στο οποίο και μόνο περιορίζεται η υποχρέωσή μας, υπέρ της εταιρείας..δ/νση για την λήψη προκαταβολής ίσης με το.% της συμβατικής αξίας προ ΦΠΑ εκ.ευρω της με αριθμ..σύμβασης, που υπέγραψε μαζί σας η εν λόγω εταιρεία για τη προμήθεια.της (αριθ. Διακ/ξης..) προς κάλυψη αναγκών του., πλέον τόκων - Το παραπάνω ποσό τηρούμε στη διάθεσή σας και θα καταβληθεί με μόνη τη δήλωσή σας ολικά ή μερικά χωρίς καμία από μέρος μας αντίρρηση ή ένσταση και χωρίς να ερευνηθεί το βάσιμο ή μη της απαίτησης μέσα σε τρεις (3) ημέρες από απλή έγγραφη ειδοποίησή σας. - Σε περίπτωση κατάπτωσης της εγγύησης το ποσό της κατάπτωσης υπόκειται στο εκάστοτε ισχύον τέλος χαρτοσήμου. - Η παρούσα εγγύησή μας αφορά μόνο την παραπάνω αιτία και ισχύει μέχρι την επιστροφή της σ εμάς, οπότε γίνεται αυτοδίκαια άκυρη και δεν έχει απέναντί μας καμιά ισχύ../.

36 Α Βεβαιούται υπεύθυνα ότι το ποσό των εγγυητικών μας επιστολών που έχουν δοθεί στο Δημόσιο και ΝΠΔΔ, συνυπολογίζοντας και το ποσό της παρούσας, δεν υπερβαίνει το όριο των εγγυήσεων που έχει καθορισθεί από το Υπουργείο Οικονομικών για την Τράπεζά μας. Ακριβές Αντίγραφο Σχης (ΕΜ) Νικόλαος Κίσσας Υ π ο δ ι ε υ θ υ ν τ ή ς Λγός (ΥΠ) Κων/να Μπαρμπαρέσου Βοηθός ΔΠΜ/3α./.

37 ΠΡΟΣΘΗΚΗ «4» ΣΤΟ ΠΑΡ/ΜΑ «Α» ΣΤΗ Φ /71/255438/Σ.1734 ΑΝΩΤΑΤΗ ΣΤΡΑΤΙΩΤΙΚΗ ΔΙΟΙΚΗΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΣΤΡΑΤΟΥ «ΘΗΣΕΑΣ» ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ/3α 12 Ιουλ 17 ΕΠΑΝΑΛΗΠΤΙΚΗ ΔΙΑΓΩΝΙΣΤΙΚΗ ΔΙΑΔΙΚΑΣΙΑ Δικαίωμα συμμετοχής στον επαναδιαγωνισμό, έχουν οι προμηθευτές που έχουν υπογράψει τη Συμφωνία πλαίσιο οι οποίοι μετά από Πρόσκληση που τους αποστέλλεται ηλεκτρονικά από τον εκάστοτε αγοραστή υποχρεούνται να υποβάλουν, εντός 10 ημερών ηλεκτρονικά φάκελο με νέα κλειστή οικονομική προσφορά. 1. ΤΟΠΟΣ ΧΡΟΝΟΣ ΚΑΙ ΟΡΟΙ ΔΙΕΝΕΡΓΕΙΑΣ ΕΠΑΝΑΔΙΑΓΩΝΙΣΜΟΥ ΔΙΑΔΙΚΤΥΑΚΟΣ ΤΟΠΟΣ ΥΠΟΒΟΛΗΣ ΠΡΟΣΦΟΡΑΣ ΗΜΕΡΟΜΗΝΙΑ ΗΜΕΡΑ ΩΡΑ Διαδικτυακή Πύλη Ε.Σ.Η.ΔΗ.Σ Σε περίπτωση που ζητηθούν από τους ενδιαφερόμενους προμηθευτές συμπληρωματικές πληροφορίες, σχετικές με τα έγγραφα του επαναδιαγωνισμού αυτές παρέχονται το αργότερο τρείς (3) ημέρες προ της εκπνοής της ως άνω. Τα ανωτέρω αιτήματα υποβάλλονται ηλεκτρονικά στο δικτυακό τόπο του συγκεκριμένου διαγωνισμού μέσω της Διαδικτυακής πύλης του Ε.Σ.Η.ΔΗ.Σ. και φέρουν ψηφιακή υπογραφή. 1.2 Αν κάποιος προμηθευτής δεν υποβάλει προσφορά καταπίπτει υπέρ του δημοσίου η εγγύηση καλής εκτέλεσης της συμφωνίας πλαίσιο και η Αναθέτουσα Αρχή τον κηρύσσει έκπτωτο. Στην ανωτέρω περίπτωση καθώς και στην περίπτωση απόρριψης των στοιχείων της προσφοράς ενός προμηθευτή, η διαδικασία συνεχίζεται με τους υπόλοιπους προμηθευτές μέχρι την υπογραφή της εκτελεστικής σύμβασης με τον μειοδότη προμηθευτή. 1.3 Ο προμηθευτής δύναται να μην υποβάλει προσφορά σε έναν ή περισσότερους επαναδιαγωνισμούς για λόγους ανωτέρας βίας. Στην περίπτωση./.

38 Α-4-2 αυτή ο προμηθευτής συνυποβάλλει πλήρη και λεπτομερή στοιχεία για την τεκμηρίωση του αιτήματός του το οποίο εξετάζεται από την Αναθέτουσα Αρχή η οποία αποφασίζει σχετικά και ειδοποιεί μέσω ηλεκτρονικού εγγράφου τον προμηθευτή. 1.4 Σε περίπτωση που κανείς προμηθευτής δεν υποβάλλει προσφορά, η επαναληπτική διαγωνιστική διαδικασία ματαιώνεται. 2. ΚΑΤΑΡΤΙΣΗ ΚΑΙ ΥΠΟΒΟΛΗ ΠΡΟΣΦΟΡΩΝ 2.1 Οι προσφορές υποβάλλονται από τους οικονομικούς φορείς ηλεκτρονικά, μέσω της διαδικτυακής πύλης του Ε.Σ.Η.ΔΗ.Σ. μέχρι την καταληκτική ημερομηνία και ώρα που ορίζει η πρόσκληση, στην Ελληνική γλώσσα, σε ηλεκτρονικό φάκελο, σύμφωνα με τα αναφερόμενα στο Ν.4155/13 (ΦΕΚ/Α/ ), στο άρθρο 11 της ΥΑ Π1/2390/2013 (ΦΕΚ/Α/2677/ ) «Τεχνικές λεπτομέρειες και διαδικασίες λειτουργίας του Εθνικού Συστήματος Ηλεκτρονικών Δημοσίων Συμβάσεων (Ε.Σ.Η.ΔΗ.Σ.)». 2.2 Η οικονομική προσφορά, συντάσσεται συμπληρώνοντας την αντίστοιχη ειδική ηλεκτρονική φόρμα του συστήματος. Στην συνέχεια, το σύστημα παράγει σχετικό ηλεκτρονικό αρχείο, σε μορφή pdf, το οποίο υπογράφεται ψηφιακά και υποβάλλεται από τον προσφέροντα. Τα στοιχεία που περιλαμβάνονται στην ειδική ηλεκτρονική φόρμα του συστήματος και του παραγόμενου ψηφιακά υπογεγραμμένου ηλεκτρονικού αρχείου πρέπει να ταυτίζονται. Σε αντίθετη περίπτωση, το σύστημα παράγει σχετικό μήνυμα και ο προσφέρων καλείται να παραγάγει εκ νέου το ηλεκτρονικό αρχείο pdf. Εφόσον η οικονομική προσφορά δεν έχει αποτυπωθεί στο σύνολό τους στις ειδικές ηλεκτρονικές φόρμες του συστήματος, ο προμηθευτής επισυνάπτει ψηφιακά υπογεγραμμένα τα σχετικά ηλεκτρονικά αρχεία. 2.3 Στον ίδιο ηλεκτρονικό φάκελο συνυποβάλλεται Υπεύθυνη δήλωση της παρ. 4 του άρθρου 8 του Ν.1599/1986 (75/Α ), όπως εκάστοτε ισχύει, ψηφιακή υπογεγραμμένη, στην οποία να δηλώνεται ότι οι προμηθευτές που έχουν υπογράψει την συμφωνία πλαίσιο, εξακολουθούν να πληρούν τα κριτήρια ποιοτικής επιλογής της αρχικής διακήρυξης βάσει της οποίας συνήφθη η Συμφωνία πλαίσιο. Η υπεύθυνη δήλωση υπογράφεται ψηφιακά από τον προσφέροντα και δεν απαιτείται θεώρηση γνησίου υπογραφής. 3. ΠΑΡΑΛΑΒΗ ΑΠΟΣΦΡΑΓΙΣΗ ΠΡΟΣΦΟΡΩΝ 3.1 Η ηλεκτρονική αποσφράγιση των προσφορών γίνεται την καταληκτική ημερομηνία και ώρα υποβολής των προσφορών, μέσω των αρμόδιων./.

39 Α-4-3 πιστοποιημένων στο σύστημα οργάνων της Αναθέτουσας Αρχής, εφαρμοζόμενων κατά τα λοιπά των κείμενων διατάξεων για την ανάθεση δημοσίων συμβάσεων και διαδικασιών. 4. ΔΙΚΑΙΟΛΟΓΗΤΙΚΑ ΤΟΥ ΜΕΙΟΔΟΤΗ ΣΤΟΝ ΟΠΟΙΟ ΠΡΟΚΕΙΤΑΙ ΝΑ ΓΙΝΕΙ Η ΚΑΤΑΚΥΡΩΣΗ ΤΗΣ ΕΚΤΕΛΕΣΤΙΚΗΣ ΤΗΣ ΣΥΜΦΩΝΙΑΣ ΠΛΑΙΣΙΟ ΣΥΜΒΑΣΗΣ. 4.1 Μετά την αξιολόγηση των προσφορών, ο επιλεγείς προμηθευτής καλείται να υποβάλλει στο δικτυακό τόπο του συγκεκριμένου διαγωνισμού επικαιροποιημένα δικαιολογητικά της διακήρυξης πριν την σύναψη κάθε εκτελεστικής σύμβασης από την κοινοποίηση της σχετικής ειδοποίησης σε αυτόν μέσω του ΕΣΗΔΗΣ. 4.2 Προκειμένου να υπογραφεί η εκτελεστική σύμβαση ο προμηθευτής υποχρεούται να καταθέσει πρόσθετη εγγύηση καλής εκτέλεσης της σύμβασης αυτής. 4.3 Η εγγυητική επιστολή καλής εκτέλεσης υποβάλλεται από τον προσφέροντα ηλεκτρονικά δικτυακό τόπο του συγκεκριμένου διαγωνισμού σε μορφή αρχείου pdf και προσκομίζεται από αυτόν στην Αρμόδια Υπηρεσία Διεξαγωγής του Διαγωνισμού σε έντυπη μορφή (πρωτότυπο) εντός τριών (3) εργασίμων ημερών από την ηλεκτρονική υποβολή. 5. ΑΞΙΟΛΟΓΗΣΗ ΔΙΚΑΙΟΛΟΓΗΤΙΚΩΝ ΜΕΙΟΔΟΤΗ 5.1 Στους επαναδιαγωνισμούς, όταν ο προμηθευτής ο οποίος προσφέρει την χαμηλότερη τιμή δεν υποβάλει ένα ή περισσότερα από τα έγγραφα και τα δικαιολογητικά που προβλέπονται η κατακύρωση γίνεται στον προμηθευτή με την αμέσως επόμενη χαμηλότερη τιμή. Σε περίπτωση που και αυτός δεν υποβάλει ένα ή περισσότερα από τα έγγραφα και δικαιολογητικά τα οποία απαιτούνται κατά τα ανωτέρω, η κατακύρωση γίνεται στον προμηθευτή με την αμέσως επόμενη χαμηλότερη τιμή και ούτω καθ εξής. Αν κανένας από τους προμηθευτές δεν υποβάλει, σύμφωνα με τους όρους και τις προϋποθέσεις των ανωτέρω διατάξεων, ένα ή περισσότερα από τα έγγραφα και δικαιολογητικά τα οποία απαιτούνται από αυτές, ο επαναδιαγωνισμός ματαιώνεται. 5.2 Στις περιπτώσεις που ο συμμετέχων υποβάλει ψευδή ή ανακριβή υπεύθυνη δήλωση ο υπόχρεος προς τούτο προσφέρων δεν υποβάλει εγκαίρως και προσηκόντως κατά το στάδιο της κατακύρωσης ένα ή περισσότερα από τα έγγραφα και δικαιολογητικά καταπίπτει υπέρ του Δημοσίου η εγγύηση καλής εκτέλεσης της Συμφωνίας πλαίσιο του μειοδότη. Επίσης, καταπίπτει υπέρ του./.

40 Α-4-4 Δημοσίου η εγγύηση καλής εκτέλεσης της Συμφωνίας πλαίσιο του μειοδότη, εφόσον από τα υποβληθέντα δικαιολογητικά προκύπτει ότι δεν πληρούνται τα στη διακήρυξη καθοριζόμενα ελάχιστα αναγκαία όρια των οικονομικών προϋποθέσεων. 5.3 Τα στοιχεία και δικαιολογητικά των προσφερόντων στους οποίους πρόκειται να γίνει η κατακύρωση της συμφωνίας πλαίσιο υποβάλλονται από αυτούς ηλεκτρονικά σε μορφή αρχείου τύπου (.pdf) και προσκομίζονται κατά περίπτωση από αυτούς εντός τριών (3) εργάσιμων ημερών από την ηλεκτρονική υποβολή. Όταν υπογράφονται από τους ίδιους φέρουν ψηφιακή υπογραφή. 5.4 Οι δηλώσεις του παρόντος άρθρου υπογράφονται ψηφιακά από τους έχοντες υποχρέωση προς τούτο και δεν απαιτείται σχετική θεώρηση. 6. ΟΙΚΟΝΟΜΙΚΑ ΣΤΟΙΧΕΙΑ 6.1 Στην Οικονομική Προσφορά αναγράφεται η τιμή και ο τρόπος πληρωμής. 6.2 Επισημαίνεται ότι η προσφερόμενη τιμή έκαστου προμηθευτή δεν μπορεί να υπερβαίνει την ενδεικτική τιμή με την οποία συμμετέχει στη συμφωνία πλαίσιο. 7. ΚΑΤΑΚΥΡΩΣΗ ΑΠΟΤΕΛΕΣΜΑΤΩΝ ΕΠΑΝΑΔΙΑΓΩΝΙΣΜΟΥ 7.1 Η αναθέτουσα αρχή αποστέλλει ηλεκτρονικά ανακοίνωση της απόφασης κατακύρωσης στον προμηθευτή με τον οποίο πρόκειται να υπογραφεί η εκτελεστική της συμφωνίας πλαίσιο σύμβαση και τον καλεί να υπογράψει την ανωτέρω σύμβαση σε καθορισμένη ημερομηνία και ώρα. Από την ως άνω ανακοίνωση, η εκτελεστική σύμβαση θεωρείται συναφθείσα, το δε έγγραφο της σύμβασης που ακολουθεί έχει αποδεικτικό χαρακτήρα. 8. ΕΚΤΕΛΕΣΗ ΤΩΝ ΕΚΤΕΛΕΣΤΙΚΩΝ ΣΥΜΒΑΣΕΩΝ 8.1 Η εκτελεστική σύμβαση θεωρείται ότι εκτελέστηκε όταν: Παραδόθηκε ολόκληρη η ποσότητα ή σε περίπτωση διαιρετού υλικού, εάν η ποσότητα που παραδόθηκε υπολείπεται της συμβατικής, κατά μέρος που κρίνεται ως ασήμαντο από το αρμόδιο όργανο Παραλήφθηκαν οριστικά (ποσοτικά και ποιοτικά) οι παραγγελθείσες ποσότητες των ειδών../.

41 Α Έγινε η αποπληρωμή του συμβατικού τιμήματος αφού, προηγουμένως επιβλήθηκαν τυχόν κυρώσεις ή εκπτώσεις Εκπληρώθηκαν και οι τυχόν λοιπές συμβατικές υποχρεώσεις και από τα δύο συμβαλλόμενα μέρη και αποδεσμεύθηκαν οι σχετικές εγγυήσεις κατά τα προβλεπόμενα από την εκτελεστική σύμβαση. Ακριβές Αντίγραφο Σχης (ΕΜ) Νικόλαος Κίσσας Υ π ο δ ι ε υ θ υ ν τ ή ς Λγός (ΥΠ) Κων/να Μπαρμπαρέσου Βοηθός ΔΠΜ/3α./.

42

43 ΠΑΡΑΡΤΗΜΑ «Β» ΣΤΗ Φ /71/255438/Σ.1734 ΑΝΩΤΑΤΗ ΣΤΡΑΤΙΩΤΙΚΗ ΔΙΟΙΚΗΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΣΤΡΑΤΟΥ «ΘΗΣΕΑΣ» ΔΙΕΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ/3α 12 Ιουλ 17 ΕΙΔΙΚΟΙ ΟΡΟΙ ΔΙΑΓΩΝΙΣΜΟΥ Άρθρο 1 ο Τεχνικοί Προσδιορισμοί 1. Ο διαγωνισμός θα γίνει με βάση την Τεχνική Προδιαγραφή της Υπηρεσίας (Παράρτημα «Δ»). Οι τεχνικές προσφορές των προμηθευτών θα συνταχθούν, με βάση την υπόψη Τεχνική Προδιαγραφή. 2. Στην περίπτωση που τα προσφερόμενα υλικά παρουσιάζουν αποκλίσεις ή διαφοροποιήσεις, από αυτά που καθορίζονται από την Τεχνική Προδιαγραφή, αυτές πρέπει απαραίτητα να αναφέρονται με λεπτομέρειες, στην τεχνική προσφορά των προμηθευτών. 3. Τα προσφερόμενα υλικά να είναι πρόσφατης παραγωγής. 5. Επισημαίνεται ιδιαιτέρως η προσοχή των προμηθευτών στο ότι, όλοι οι παράγραφοι της Τεχνικής Προδιαγραφής θεωρούνται «ΑΠΑΡΑΒΑΤΟΙ ΟΡΟΙ» και η μη τήρηση αυτών συνεπάγεται την απόρριψη της προσφοράς. (Παράρτημα «Δ»). 6. Ο διαγωνισμός θα γίνει με βάση την ανωτέρω Τεχνική Προδιαγραφή της Υπηρεσίας (Παράρτημα «Δ»), στην οποία αναγράφονται και τα τεχνικά χαρακτηριστικά των υλικών, που επιθυμεί η Υπηρεσία, καθώς και τα κριτήρια, με βάση τα οποία θα γίνει η αξιολόγηση των προσφερόμενων υλικών. Η τεχνική προσφορά των προμηθευτών θα συνταχθεί με βάση την υπόψη Τεχνική Προδιαγραφή. 7. Οι προμηθευτές υποχρεούνται να καταθέσουν ηλεκτρονικά στην τεχνική προσφορά τους ή σε έντυπη μορφή στον υποφάκελλο «Επιμέρους έντυπα δικαιολογητικά συμμετοχής τεχνικής προσφοράς» κατά περίπτωση, πλέον των αναφερομένων υπεύθυνων δηλώσεων και δικαιολογητικών και τα παρακάτω: α. Έντυπα, πιστοποιητικά, βεβαιώσεις και δελτία, καθώς και έγγραφες δηλώσεις, οδηγίες και πληροφορίες της Τεχνικής Προδιαγραφής της Υπηρεσίας../.

44 Β-2 β. Πιστοποιητικό ISO 9001/2008 του κατασκευαστικού οίκου (με κατ ελάχιστον εξαίρεση την παράγραφο 7.3 που αναφέρεται στην ανάπτυξη και στο σχεδιασμό) ή ισοδύναμων πιστοποιητικών (πχ ISO 9001:2015) από οργανισμούς εδρεύοντες σε άλλα κράτη μέλη, πρωτότυπο ή επικυρωμένο αντίγραφο, στο οποίο θα πρέπει να αναγράφονται επί ποινή απόρριψης της προσφοράς, τα παρακάτω: (1) Η περίοδος ισχύος του. (2) Η ημερομηνία αρχικής έκδοσής του, όπως και ημερομηνία (τυχόν) τροποποίησής του. (3) Το πεδίο εφαρμογής του συστήματος για την ποιότητα ISO. 8. Συσκευασία Επισημάνσεις, όπως ακριβώς καθορίζονται στην Τεχνική Προδιαγραφή. 9. Προσφορές που δεν είναι σύμφωνες με τα παραπάνω οριζόμενα απορρίπτονται. 10. Όλοι οι παράγραφοι της Τεχνικής Προδιαγραφής, είναι απαράβατοι όροι και η μη συμμόρφωση των προσφορών με αυτή, συνεπάγεται απόρριψη της προσφοράς. Άρθρο 2 ο Παραχώρηση «Know-How» - Αντισταθμιστικά Ωφελήματα Δεν απαιτείται η παραχώρηση «Know-How» και αντισταθμιστικών ωφελημάτων. Άρθρο 3 ο Κωδικοποίηση Υλικών 1. Απαιτείται η κωδικοποίηση των υπό προμήθεια υλικών. 2. Oι συμμετέχοντες στο διαγωνισμό ΠΡΟΜΗΘΕΥΤΕΣ - ΚΑΤΑΣΚΕΥΑΣΤΕΣ για όσα από τα προσφερόμενα υλικά δεν είναι κωδικοποιημένα κατά ΝΑΤΟ πρέπει να αποδεχθούν γραπτώς με την προσφορά τους τη ΡΗΤΡΑ ΚΩΔΙΚΟΠΟΙΗΣΗΣ (Προσθήκη «1/Β») ως και τις STANAGS 3150, 3151, 4177, 4199 και 4438 που αφορούν στην κωδικοποίησή τους../.

45 Β-3 3. Η αποδοχή της ΡΗΤΡΑΣ ΚΩΔΙΚΟΠΟΙΗΣΗΣ αποτελεί ΑΠΑΡΑΒΑΤΟ ΟΡΟ και σε περίπτωση που δε γίνεται δεκτή από τους συμμετέχοντες στο διαγωνισμό, οι προσφορές τους θα απορρίπτονται. 4. Οι υποχρεώσεις των μειοδοτών ΠΡΟΜΗΘΕΥΤΩΝ - ΚΑΤΑΣΚΕΥΑΣΤΩΝ ως και της Υπηρεσίας, που απορρέουν από την αποδοχή της ΡΗΤΡΑΣ ΚΩΔΙΚΟΠΟΙΗΣΗΣ, έχουν ως ακολούθως: α. Με την κοινοποίηση της κατακυρωτικής απόφασης του διαγωνισμού ο μειοδότης ΠΡΟΜΗΘΕΥΤΗΣ - ΚΑΤΑΣΚΕΥΑΣΤΗΣ είναι υποχρεωμένος να απευθυνθεί στην αρμόδια ΑΥΚΥ (ΚΕΥ, ΚΕΦΝ, 201 ΚΕΦΑ) προκειμένου να ενημερωθεί για τη διαδικασία απονομής κωδικών κατασκευαστή κατά ΝΑΤΟ στους πραγματικούς κατασκευαστές - υποκατασκευαστές των υπό προμήθεια υλικών. β. Προ της υπογραφής της σύμβασης ο μειοδότης ΠΡΟΜΗΘΕΥΤΗΣ - ΚΑΤΑΣΚΕΥΑΣΤΗΣ, υποχρεούται να παραδώσει στον ΑΓΟΡΑΣΤΗ κατάσταση σε έντυπη και ηλεκτρονική μορφή (floppy disks 1,44 ή CD και μορφή αρχείου txt ή Excel) στην οποία να περιέχονται τα παρακάτω στοιχεία για όλα τα υπό προμήθεια είδη: (1) Ο σχετικός αριθμός (Ρ/Ν) του πραγματικού κατασκευαστή. (2) Ο κατά ΝΑΤΟ κωδικός κατασκευαστή-υποκατασκευαστή. (3) Η πλήρης ονομασία των υλικών στην Ελληνική και Αγγλική. (4) Η ομάδα κλάση των υλικών. (5) Ο NSN εφόσον το υλικά είναι κωδικοποιημένα. γ. Η παραπάνω κατάσταση θα συμπεριλαμβάνεται ΥΠΟΧΡΕΩΤΙΚΑ στη σύμβαση από τις αντίστοιχες Υπηρεσίες Προμηθειών (ΑΣΔΥΣ/ΔΠΜ, 651 ΑΒΥΠ, ΚΕΦΝ, ΥΠ/ΠΑ, ΔΑΥ κλπ) ως ιδιαίτερο Παράρτημα ενώ η ηλεκτρονική μορφή της κατάστασης θα αποστέλλεται με μέριμνά τους στην αντίστοιχη ΑΥΚΥ (ΚΕΥ, ΚΕΦΝ, 201 ΚΕΦΑ). δ. Εντός 20 ημερών από την υπογραφή της σύμβασης ο ΠΡΟΜΗΘΕΥΤΗΣ - ΚΑΤΑΣΚΕΥΑΣΤΗΣ είναι υποχρεωμένος να απευθυνθεί στην αντίστοιχη ΑΥΚΥ προκειμένου να δοθούν οδηγίες για τα στοιχεία αναγνώρισης που απαιτούνται για την κωδικοποίηση του υλικού. Στην περίπτωση υλικών παραγωγής χωρών μη ΝΑΤΟ τα απαιτούμενα από την ΑΥΚΥ τεχνικά στοιχεία./.

46 Β-4 είναι, είτε στοιχεία αναγνώρισης σύμφωνα με τους οδηγούς αναγνωρίσεως (FIIG), είτε κατασκευαστικά σχέδια και προδιαγραφές. ε. Ο ΠΡΟΜΗΘΕΥΤΗΣ-ΚΑΤΑΣΚΕΥΑΣΤΗΣ υποχρεούται να διαβιβάσει στην αντίστοιχη ΑΥΚΥ τα παραπάνω απαιτούμενα κατά περίπτωση στοιχεία εντός 40 ημερών από την ημερομηνία υπογραφής της σύμβασης και σε κάθε περίπτωση όχι μετέπειτα από το συμβατικό χρόνο παράδοσης των υλικών. στ. Ο ΠΡΟΜΗΘΕΥΤΗΣ, δεσμεύεται να εξασφαλίσει από τους πραγματικούς κατασκευαστές - υποκατασκευαστές των υπό προμήθεια υλικών, την υποχρέωση να διαθέσουν τα παραπάνω στοιχεία για την κωδικοποίηση των υλικών που δεν είναι κωδικοποιημένα κατά ΝΑΤΟ. ζ. Για όσα είδη της σύμβασης έχουν ήδη κωδικοποιηθεί ο ΠΡΟΜΗΘΕΥΤΗΣ - ΚΑΤΑΣΚΕΥΑΣΤΗΣ, υποχρεούται: (1) Να προσκομίσει στην ΑΥΚΥ σχετική δήλωση όπου θα δηλώνει τα NSN που έχουν αποδοθεί. (2) Να προσκομίσει στην αρμόδια ΑΥΚΥ, όποια τεχνικά στοιχεία των υλικών του ζητηθούν εφόσον κριθούν αναγκαία για τη διευκόλυνση ταυτοποίησης και πλήρους αναγνώρισης των υλικών. η. Μετά τη λήψη των παραπάνω στοιχείων και εφόσον αυτά ελεγχθούν και κριθούν ικανοποιητικά από την αντίστοιχη ΑΥΚΥ, ολοκληρώνονται οι υποχρεώσεις του ΠΡΟΜΗΘΕΥΤΗ-ΚΑΤΑΣΚΕΥΑΣΤΗ, όσον αφορά την κωδικοποίηση, γεγονός που γνωστοποιείται στον ΠΡΟΜΗΘΕΥΤΗ από την ΑΥΚΥ με τη χορήγηση σχετικής βεβαίωσης, η οποία αποτελεί δικαιολογητικό εξόφλησης του ΠΡΟΜΗΘΕΥΤΗ - ΚΑΤΑΣΚΕΥΑΣΤΗ και εκδίδεται σε τέσσερα αντίγραφα, ένα για τον ΠΡΟΜΗΘΕΥΤΗ-ΚΑΤΑΣΚΕΥΑΣΤΗ, ένα για την Υπηρεσία Προμηθειών που παρακολουθεί την σύμβαση, ένα για το Εθνικό Κέντρο Κωδικοποίησης (ΓΔΑΕΕ/ ΔΑΩ&ΔΠ/ΤΜΗΜΑ ΚΩΔΙΚΟΠΟΙΗΣΗΣ) και ένα για το αρχείο της ΑΥΚΥ. θ. Στα δικαιολογητικά πληρωμής του ΠΡΟΜΗΘΕΥΤΗ- ΚΑΤΑΣΚΕΥΑΣΤΗ για κάθε τμηματική παράδοση πρέπει απαραίτητα να επισυνάπτεται και βεβαίωση της αντίστοιχης ΑΥΚΥ όπου θα βεβαιώνεται ότι για τα συγκεκριμένα είδη ο ΠΡΟΜΗΘΕΥΤΗΣ - ΚΑΤΑΣΚΕΥΑΣΤΗΣ ολοκλήρωσε τις υποχρεώσεις του όσο αφορά στην κωδικοποίηση τους. Σε περίπτωση που έχει προηγηθεί η έκδοση βεβαίωσης από την αντίστοιχη ΑΥΚΥ για όλα τα είδη που περιέχει η σύμβαση, θα επισυνάπτεται επικυρωμένο από την ΑΥΚΥ αντίγραφο αυτής../.

47 Β-5 ι. Η υποχρέωση κωδικοποίησης του υλικού θεωρείται όρος καλής εκτέλεσης της σύμβασης, με συνέπεια η εγγυοδοσία καλής εκτέλεσης (5%) να καλύπτει και τις υποχρεώσεις του ΠΡΟΜΗΘΕΥΤΗ-ΚΑΤΑΣΚΕΥΑΣΤΗ, για κωδικοποίηση του υλικού. Άρθρο 4 ο Αυξομείωση Ποσοτήτων 1. Επιφυλάσσεται το δικαίωμα της Υπηρεσίας, για αύξηση των ποσοτήτων κατά 15%, έως την κατακύρωση της προμήθειας, σύμφωνα με τα καθοριζόμενα στο άρθρο 104, του Ν.4412/ Αυτού του είδους η αύξηση, δε θα έχει καμία επίδραση στην τιμή των εφοδίων και στους υπόλοιπους όρους της προμήθειας. 3. Επισημαίνεται ότι οι αναγραφόμενες ποσότητες είναι ενδεικτικές και όχι δεσμευτικές για την Υπηρεσία, η οποία διατηρεί το δικαίωμα τροποποίησης αυτών εντός της προϋπολογισθείσας αξίας και σύμφωνα με την κείμενη νομοθεσία. Άρθρο 5 ο Παράδοση Υλικών 1. Η παράδοση των υλικών, να πραγματοποιηθεί σύμφωνα με τα καθοριζόμενα στο Παράρτημα «Γ». Τα υλικά να παραδοθούν στις εγκαταστάσεις της Μονάδας του Παραρτήματος «Γ», με προσωπικό, μεταφορικά μέσα και δαπάνη του προμηθευτή. 2. Οι προμηθευτές υποχρεούνται να παραδώσουν τα υλικά, μέσα στο χρονικό όριο και με τον τρόπο που ορίζει η σύμβαση. 3. Ο έλεγχος της ποιοτικής και ποσοτικής παραλαβής, θα γίνει από την ΑΣΔΥΣ/ΔΕΠΥ, παρουσία του νόμιμου εκπροσώπου του προμηθευτή. 4. Κατά την παράδοση των υλικών, πλέον των αναφερομένων στα άρθρα 208 και 209 του Ν.4412/16, θα ζητηθούν από τον προμηθευτή και τα δικαιολογητικά που καθορίζονται στην Τεχνική Προδιαγραφή της Υπηρεσίας. 5. Ο συμβατικός χρόνος παράδοσης μπορεί να παρατείνεται, σύμφωνα με τα οριζόμενα στα άρθρα 204 έως 209 του Ν.4412/16../.

48 Β-6 6. Κατά τα λοιπά ισχύουν τα καθοριζόμενα στα άρθρα 206 και 208 του Ν.4412/16. Άρθρο 6 ο Τρόπος Πληρωμής 1. Η πληρωμή των προμηθευτών θα γίνει με ΤΧΕ, που θα εκδοθεί για το σκοπό αυτό. 2. Στην προσφορά θα πρέπει να επιλέγεται με σαφήνεια ένας από τους παρακάτω τρόπους πληρωμής: α. Με την εξόφληση του 100% της συμβατικής αξίας μετά την οριστική παραλαβή των υλικών. β. Με την χορήγηση έντοκης προκαταβολής μέχρι ποσοστού 50% της συμβατικής αξίας χωρίς ΦΠΑ, μετά την υπογραφή της σύμβασης με την κατάθεση εγγυητικής επιστολής προκαταβολής, όπως προβλέπεται στην παράγραφο 1δ του άρθρου 72 του Ν.4412/16 και τη καταβολή του υπολοίπου είτε μετά την οριστική παραλαβή των υλικών, είτε με πληρωμή ποσοστού 20% της συμβατικής αξίας χωρίς Φ.Π.Α. με το μακροσκοπικό πρωτόκολλο παραλαβής και εξόφληση της υπόλοιπης συμβατικής αξίας με τον συνολικό Φ.Π.Α. μετά την οριστική παραλαβή των υλικών. 3. Λοιπά, όπως καθορίζονται στο άρθρο 200 του Ν.4412/16. Άρθρο 7 ο Κρατήσεις Έξοδα 1. Οι προμηθευτές επιβαρύνονται με κρατήσεις 4,22032% οι οποίες αναλύονται όπως παρακάτω: α. Υπέρ Μετοχικού Ταμείου Στρατού (ΜΤΣ) 4,00% β. Υπέρ Χαρτοσήμου 0,0836% γ. Υπέρ ΟΓΑ/Χαρτοσήμου 0,01672% δ. Υπέρ Ε.Α.Α.ΔΗ.ΣΥ. 0,06% ε. Yπέρ ΑΕΠΠ 0,06% ΣΥΝΟΛΟ: 4,22032%./.

49 Β-7 2. Από τον προμηθευτή θα παρακρατείται Φόρος Εισοδήματος (ΦΕ) σε ποσοστό 4%, επί του ποσού που προκύπτει από την καθαρή αξία του υλικού αφαιρουμένων των κρατήσεων, σε εφαρμογή του άρθρου 24 του Ν.2198/ Ο αναλογούν Φ.Π.Α. βαρύνει την Υπηρεσία. 4. Επίσης, ο προσφέρων επιβαρύνεται με: α. Μεταφορικά, ζυγιστικά, εκφορτωτικά, δασμούς και λοιπά έξοδα, όπως αυτά καθορίζονται στις αντίστοιχες Τεχνικές Προδιαγραφές της Υπηρεσίας, μέχρι την οριστική παράδοση τους στις αποθήκες της Μονάδας παραλαβής. κτλ. β. Κρατήσεις και εισφορές υπέρ διαφόρων Ασφαλιστικών Ταμείων Άρθρο 8 ο Λοιποί Όροι 1. Ο τρόπος σήμανσης των συσκευασιών, να γίνει σύμφωνα με τα καθοριζόμενα στην αντίστοιχη Τεχνική Προδιαγραφή. 2. Κατά τα λοιπά ισχύουν οι διατάξεις των Ν.3871/10, Ν.4155/13, Ν.4250/14, Ν.4254/14, Ν.4270/14 και το Ν.4412/16. Άρθρο 9 ο Εφαρμοστέο Δίκαιο 1. Η συμφωνία πλαίσιο και οι εκτελεστικές συμβάσεις διέπονται από το Ελληνικό Δίκαιο, την Ελληνική γλώσσα και τα αρμόδια Ελληνικά Δικαστήρια. 2. Σε περίπτωση διαφορών σχετικά με την ερμηνεία ή την εκτέλεση ή την εφαρμογή της συμφωνίας πλαίσιο και των επιμέρους (ετησίων) εκτελεστικών συμβάσεων ή εξ αφορμής της, η Αναθέτουσα Αρχή (ΑΣΔΥΣ/ΔΠΜ) και ο Προμηθευτής καταβάλλουν κάθε προσπάθεια για τη φιλική επίλυσή τους, σύμφωνα με τους κανόνες της καλής πίστης και των συναλλακτικών ηθών. Ακριβές Αντίγραφο Σχης (ΕΜ) Νικόλαος Κίσσας Υ π ο δ ι ε υ θ υ ν τ ή ς Λγός (ΥΠ) Κων/να Μπαρμπαρέσου Βοηθός ΔΠΜ/3α./.

50

51 ΠΑΡΑΡΤΗΜΑ «Γ» ΣΤΗ Φ /71/255438/Σ.1734 ΠΙΝΑΚΑΣ ΥΠΟ ΠΡΟΜΗΘΕΙΑ ΥΛΙΚΟΥ ΑΝΩΤΑΤΗ ΣΤΡΑΤΙΩΤΙΚΗ ΔΙΟΙΚΗΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΣΤΡΑΤΟΥ «ΘΗΣΕΑΣ» ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ/3α 12 Ιουλ 17 ΣΤΟΙΧΕΙΑ ΠΡΟΜΗΘΕΙΑΣ ΑΝΑ ΕΤΟΣ Α/Α ΟΝΟΜΑΣΙΑ ΥΛΙΚΟΥ ΜΟΝΑΔΑ ΜΕΤΡΗΣΗΣ CPV ΑΠΑΙΤΟΥΜΕΝΗ ΠΟΣΟΤΗΤΑ ΑΞΙΑ ΣΕ ( ) ΧΩΡΙΣ Φ.Π.Α. ΑΞΙΑ ΣΕ ( ) ΜΕ Φ.Π.Α. ΤΕΧΝΙΚΗ ΠΡΟΔΙΑ- ΓΡΑΦΗ ΤΟΠΟΣ ΠΑΡΑ- ΔΟΣΗΣ ΠΑΡ/ ΣΕΙΣ 1 Στολές ασκήσεων εκστρατείας παραλλαγής σετ , ,94 ΜΕΡΙΚΟ ΣΥΝΟΛΟ ΣΕ ΕΥΡΩ ( ) ΑΝΑ ΕΤΟΣ , ,94 ΣΥΝΟΛΟ ΣΕ ΕΥΡΩ ( ) ΓΙΑ ΤΑ ΔΥΟ (2) ΕΤΗ , ,88 (ΠΓΕΣ-ΣΑΕ- 841Ζ/ η έως 3 η Τροπ.) 2 Ο ΤΥΛ Παρατηρήσεις: α. Η παράδοση των υλικών, να είναι ανά 1/3 της υπό προμήθειας ποσότητας σε τρεις (3), πέντε (5) και έξι (6) μήνες, από την υπογραφή των επιμέρους εκτελεστικών συμβάσεων. β. Τα υλικά θα παραδοθούν στις εγκαταστάσεις του 2 ο ΤΥΛ (Αυλώνας Αττικής), με προσωπικό, μεταφορικά μέσα και δαπάνη του οικονομικού φορέα. Σχης (ΕΜ) Νικόλαος Κίσσας Ακριβές Αντίγραφο Υ π ο δ ι ε υ θ υ ν τ ή ς Λγός (ΥΠ) Κων/να Μπαρμπαρέσου Βοηθός ΔΠΜ/3α./.

52 Γ-2./.

53 ΠΑΡΑΡΤΗΜΑ «Δ» ΣΤΗ Φ /71/255438/Σ.1734 ΑΝΩΤΑΤΗ ΣΤΡΑΤΙΩΤΙΚΗ ΔΙΟΙΚΗΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΣΤΡΑΤΟΥ «ΘΗΣΕΑΣ» ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ/3α 12 Ιουλ 17 Όπως η συνημμένη Τεχνική Προδιαγραφή (ΠΓΕΣ-ΣΑΕ-841Ζ/ η έως 3 η Τροπ.). Ακριβές Αντίγραφο Σχης (ΕΜ) Νικόλαος Κίσσας Υ π ο δ ι ε υ θ υ ν τ ή ς Λγός (ΥΠ) Κων/να Μπαρμπαρέσου Βοηθός ΔΠΜ/3α./.

54

55 ΠΑΡΑΡΤΗΜΑ «Ε» ΣΤΗ Φ /71/255438/Σ.1734 ΑΝΩΤΑΤΗ ΣΤΡΑΤΙΩΤΙΚΗ ΔΙΟΙΚΗΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΣΤΡΑΤΟΥ «ΘΗΣΕΑΣ» ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ/3α 12 Ιουλ 17 ΥΠΟΔΕΙΓΜΑ ΟΙΚΟΝΟΜΙΚΗΣ ΠΡΟΣΦΟΡΑΣ ΣΤΟΙΧΕΙΑ ΣΥΜΜΕΤΕΧΟΝΤΟΣ ΣΤΟ ΔΙΑΓΩΝΙΣΜΟ: (ΕΠΩΝΥΜΙΑ, ΔΙΕΥΘΥΝΣΗ, ΤΗΛ, ΑΦΜ, ΔΟΥ, IBAN): ΟΙΚΟΝΟΜΙΚΗ ΠΡΟΣΦΟΡΑ Προς : Έχοντας υπόψη τα παραρτήματα «Α» (Γενικοί όροι), «Β» (Ειδικοί Όροι), «Γ» (Πίνακας του υπό προμήθεια Υλικού), της Διακήρυξης με θέμα «.» δηλώνω ότι τα αποδέχομαι ανεπιφύλακτα και προσφέρω τα παρακάτω υλικά στις έναντι αυτών αναγραφόμενες τιμές. Οι τιμές είναι σε ευρώ ( ) χωρίς ΦΠΑ και θα είναι σταθερές καθ όλη τη διάρκεια της Σύμβασης. Οι τιμές των υλικών προσφέρονται συμφώνως του Πίνακα του Υπό Προμήθεια Υλικού και βάσει των Τεχνικών Προδιαγραφών της Διακήρυξης Στην προσφορά περιλαμβάνονται βάσει των τεχνικών προδιαγραφών και των γενικών και ειδικών όρων: 1 (υλικό). 2 (υλικό). 3 Τόπος Παράδοσης: Χρόνος Παράδοσης: Ανά 1/3 της υπό προμήθειας ποσότητας σε τρεις (3), πέντε (5) και έξι (6) μήνες από την υπογραφή των επιμέρους εκτελεστικών συμβάσεων. Η παρούσα προσφορά έχει ισχύ έως./.

56 Ε-2 Στις κατωτέρω τιμές συμπεριλαμβάνονται όλες οι κρατήσεις και ο Φ.Ε. του άρθρου. της Διακήρυξης ενώ δε συμπεριλαμβάνεται ο ΦΠΑ ΠΙΝΑΚΑΣ ΥΛΙΚΩΝ ΤΙΜΩΝ Α/Α ΠΕΡΙΓΡΑΦΗ ΕΙΔΟΥΣ ΜΟΝΑΔΑ ΜΕΤΡΗΣΗΣ ΠΟΣΟΤΗΤΑ ΠΡΟΣΦΕΡΟΜΕΝΗ ΤΙΜΗ Ολογράφως ΑΞΙΑ Αριθμητικά 1 2 ΣΥΝΟΛΟ. (Τόπος και ημερομηνία) Ο προσφέρων (Ονοματεπώνυμο υπογράφοντος και σφραγίδα συμμετέχουσας εταιρείας) Σημείωση προς τους συμμετέχοντες: Επισημαίνεται ότι το ανωτέρω υπόδειγμα περιλαμβάνει τις ελάχιστες απαιτούμενες πληροφορίες που πρέπει να κατατεθούν από τους συμμετέχοντες. Ως εκ τούτου, οι συμμετέχοντες στο διαγωνισμό δύνανται να περιλαμβάνουν επιπρόσθετες πληροφορίες, προς διευκόλυνση του έργου της υπηρεσίας, λαμβάνοντας πάντοτε υπόψη τους όρους της παρούσας διακήρυξης. Ακριβές Αντίγραφο Σχης (ΕΜ) Νικόλαος Κίσσας Υ π ο δ ι ε υ θ υ ν τ ή ς Λγός (ΥΠ) Κων/να Μπαρμπαρέσου Βοηθός ΔΠΜ/3α./.

57 ΠΑΡΑΡΤΗΜΑ «ΣΤ» ΣΤΗ Φ /71/255438/Σ.1734 ΑΝΩΤΑΤΗ ΣΤΡΑΤΙΩΤΙΚΗ ΔΙΟΙΚΗΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΣΤΡΑΤΟΥ «ΘΗΣΕΑΣ» ΔΙΕΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ/3α 12 Ιουλ 17 ΚΕΙΜΕΝΟ ΣΥΜΦΩΝΙΑΣ ΠΛΑΙΣΙΟ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΑΣΔΥΣ/ΔΠΜ 12 ΣΥΜΦΩΝΙΑ ΠΛΑΙΣΙΟ 12 Αναθέτουσα Αρχή, πχ. ΑΣΔΥΣ/Δνση Προμηθειών. Τμήμα./.

58 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ ΜΕΡΟΣ Α Εισαγωγή 3 ΑΡΘΡΟ 1. Ορισμοί 4 ΑΡΘΡΟ 2. Εμπλεκόμενα Μέρη 6 ΑΡΘΡΟ 3. Περιεχόμενο της Συμφωνίας Πλαίσιο. 6 ΑΡΘΡΟ 4. Σκοπός και Αντικείμενο της Συμφωνίας Πλαίσιο.. 6 ΑΡΘΡΟ 5. Αγοραστές... 6 ΑΡΘΡΟ 6. Υποχρεώσεις.. 6 ΑΡΘΡΟ 7. Κατηγορία Συμφωνιών Πλαίσιο... 7 ΑΡΘΡΟ 8. Έναρξη και Διάρκεια.. 7 ΑΡΘΡΟ 9. Μεταβίβαση Δικαιωμάτων ΑΡΘΡΟ 10. Γλώσσα... 8 ΑΡΘΡΟ 11. Αποδεικτικά και Πιστοποιητικά. 8 ΑΡΘΡΟ 12. Παραγγελίες για Προμήθεια Υλικών... 8 ΑΡΘΡΟ 13. Αποδοχή / Απόρριψη Παραγγελίας. 8 ΑΡΘΡΟ 14. Παράδοση... 9 ΑΡΘΡΟ 15. Αποδοχή / Απόρριψη Παράδοσης.. 9 ΑΡΘΡΟ 16. Παράδοση Παραλαβή ΑΡΘΡΟ 17. Κυρώσεις για καθυστερήσεις στην Παράδοση.. 10 ΑΡΘΡΟ 18. Κήρυξη Προμηθευτή / Παροχέα Εκπτώτου 11 ΑΡΘΡΟ 19. Όροι πληρωμών. 12 ΑΡΘΡΟ 20. Αναπροσαρμογή Τιμών και Προϊόντων.. 14 ΑΡΘΡΟ 21. Πιστοποιητικά και Φυλλάδια σχετικά με τα Προϊόντα ΑΡΘΡΟ 22. Προσδιορισμός Ταυτότητας Προϊόντων. 14 ΑΡΘΡΟ 23. Πρότυπα Ποιότητας και Έλεγχος Ποιότητας Προϊόντων. 14 ΑΡΘΡΟ 24. Αποποίηση δικαιωμάτων.. 15 ΑΡΘΡΟ 25. Τερματισμός ΑΡΘΡΟ 26. Επιχειρηματική Δεοντολογία και Σύγκρουση Συμφερόντων ΑΡΘΡΟ 27. Εγγυήσεις ΑΡΘΡΟ 28. Αποζημίωση ΑΡΘΡΟ 29. Εμπιστευτικότητα ΑΡΘΡΟ 30. Τροποποιήσεις.. 20 ΑΡΘΡΟ 31. Εφαρμοζόμενη νομοθεσία ΑΡΘΡΟ 32. Συναντήσεις, Αναφορές, Επιθεωρήσεις 20 ΜΕΡΟΣ Β Παράρτημα Ι Παράρτημα ΙΙ ΤΕΧΝΙΚΗ & ΟΙΚΟΝΟΜΙΚΗ ΠΡΟΣΦΟΡΑ ΤΗΣ ΕΤΑΙΡΕΙΑΣ ΑΝΑΛΥΤΙΚΟΣ ΤΙΜΟΚΑΤΑΛΟΓΟΣ ΥΛΙΚΩΝ./.

59 ΜΕΡΟΣ Α Εισαγωγή Η σύναψη της παρούσας Συμφωνίας Πλαίσιο πραγματοποιείται σύμφωνα με το Ν.4412/16 (ΦΕΚ Αυγ 16). Τα άρθρα και οι ορισμοί που ακολουθούν διατυπώνουν τους όρους και προϋποθέσεις που θα διέπουν τις διαδικασίες, παραγγελίες και παράδοσης των υπηρεσιών που θα απαιτούνται από τις Αναθέτουσες Αρχές και τους Φορείς Διενέργειας. 1.1 Γενικά ΑΡΘΡΟ 1 Ορισμοί Αγοραστής (ές) Αναθέτουσα Αρχή και οι Αναθέτοντες Φορείς Ε.Ε.Ε.Ε (OJEU) Ημέρα(ες) Ομάδα (ες) Μήνας(ες) Παραγγελία / Παραγγέλλω Προθεσμία Υποβολής Προσφορών Πρόσκληση Υποβολής Προσφορών Η Αναθέτουσα Αρχή ή οι Αναθέτοντες Φορείς που έχουν δικαίωμα να υποβάλλουν Παραγγελίες Προϊόντων υπό τους όρους της Συμφωνίας Πλαίσιο. Οι φορείς και Μονάδες που δύναται να συμμετέχουν στη συγκεκριμένη Συμφωνία Πλαίσιο ως Αγοραστές, όπως Παράρτημα Ι του Β Μέρους της παρούσας. Η Επίσημη Εφημερίδα της Ευρωπαϊκής Ένωσης (Official Journal of the European Union) όπου δημοσιεύονται οι προκηρύξεις των διαγωνισμών για δημόσιες συμβάσεις. Ημερολογιακές ημέρες εκτός αν ορίζεται διαφορετικά σε συγκεκριμένο σημείο του παρόντος κειμένου. Οι κατηγορίες στις οποίες ομαδοποιούνται τα Προϊόντα, όπως παρουσιάζονται στο ΜΕΡΟΣ Β της παρούσας. Η Ομάδα αποτελεί το μικρότερο τμήμα για το οποίο ο Υποψήφιος Προμηθευτής μπορεί να υποβάλει Προσφορά. (κατηγορίες Α1,Α2,). Ημερολογιακοί μήνες εκτός αν ορίζεται διαφορετικά σε συγκεκριμένο σημείο του παρόντος κειμένου. H υποβολή μιας παραγγελίας για Προϊόντα, από έναν Αγοραστή σε έναν Προμηθευτή, σύμφωνα με τις διαδικασίες που περιγράφονται στη Συμφωνία Πλαίσιο (Παράρτημα ΙΙ). Η καταληκτική ημερομηνία και ώρα πριν από την οποία πρέπει να υποβληθούν οι Προσφορές. Το παρόν κείμενο, συμπεριλαμβανομένων όλων των Παραρτημάτων../.

60 Προϊόν (τα) Προμηθευτής (ές) Προσφορά Υποψήφιος Προμηθευτής Συμφωνία Πλαίσιο Ορίζονται τα είδη (υλικά και υπηρεσίες) που παρατίθενται στο ΜΕΡΟΣ Β της παρούσας, που θα προσφερθούν από τους Προμηθευτές και θα περιληφθούν στις αντίστοιχες Συμφωνίες Πλαίσιο (Παράρτημα ΙΙ). Οι Υποψήφιοι Προμηθευτές που θα επιτύχουν και θα τους ανατεθεί τμήμα του διαγωνισμού μέσω υπογραφής Συμφωνίας Πλαίσιο (βλέπε Παράρτημα ΙΙ). Η προσφορά που υποβάλλεται από τον Οικονομικό Φορέα (Υποψήφιο Προμηθευτή) ως απάντηση στην παρούσα Πρόσκληση Υποβολής Προσφορών, συμπεριλαμβανομένων όλων των επισυναπτομένων αποδεικτικών στοιχείων, παραρτημάτων, και δηλώσεων. Οποιοσδήποτε Οικονομικός Φορέας ανταποκρίνεται στην παρούσα Πρόσκληση Υποβολής Προσφορών, υποβάλλοντας Προσφορά, με σκοπό τη σύναψη Συμφωνίας Πλαίσιο με την Αναθέτουσα Αρχή. Συμφωνία που συνάπτεται μεταξύ της Αναθέτουσας Αρχής και ενός Προμηθευτή (Οικονομικός Φορέας) που του ανατίθεται οποιοδήποτε μέρος του διαγωνισμού με σκοπό να καθορίσει τους όρους που θα διέπουν συγκεκριμένες Παραγγελίες που υποβάλλονται κατά τη διάρκεια μιας προκαθορισμένης περιόδου. (βλέπε Παράρτημα ΙΙ). Αναθέτουσα Αρχή Ορίζεται η ΑΣΔΥΣ/ΔΠΜ. Τοποθεσία (ες) Παράδοσης Εκτελεστική Σύμβαση Οι διευθύνσεις στις οποίες θα παραδίδονται τα Προϊόντα (Παράρτημα Ι). Αυτές καθορίζονται από τον εκάστοτε Αγοραστή με κάθε Παραγγελία, όπως περιγράφεται στη Συμφωνία Πλαίσιο (Παράρτημα ΙΙ). Η έγγραφη συμφωνία μεταξύ του αγοραστή και του προμηθευτή, η οποία καταρτίζεται μετά την ανακοίνωση του αποτελέσματος του επαναδιαγωνισμού. 1.2 Η ερμηνεία της παρούσας Συμφωνίας Πλαίσιο, θα υπόκειται στις πιο κάτω πρόνοιες: Αναφορές σε πρόσωπα περιλαμβάνουν φυσικά και νομικά πρόσωπα (που διέπονται από δημόσιο ή ιδιωτικό νόμο) ή κοινοπραξίες φυσικών ή / και νομικών προσώπων../.

61 1.2.2 Αναφορές σε οποιοδήποτε νόμο, ρύθμιση, κανονισμό, ή άλλο συναφές, θα ερμηνεύονται σαν αναφορές στο νόμο, ρύθμιση, κανονισμό ή άλλο συναφές όπως αυτό έχει τροποποιηθεί από οποιοδήποτε επακόλουθο νόμο, ρύθμιση, κανονισμό ή άλλο συναφές επακόλουθο της τροποποίησης Συμπληρωματικά, ισχύουν οι ορισμοί όπως προσδιορίζονται στο άρθρο 2 του Ν.4412/16 (ΦΕΚ Αυγ 16). ΑΡΘΡΟ 2 Εμπλεκόμενα Μέρη Η Συμφωνία Πλαίσιο συνάπτεται μεταξύ της ΑΣΔΥΣ/ΔΠΜ εφεξής καλούμενη η Αναθέτουσα Αρχή / Αγοραστής, και., εφεξής καλούμενος ο Παροχέας ή Πάροχος ή Μεταφορέας. ΑΡΘΡΟ 3 Περιεχόμενο της Συμφωνίας Πλαίσιο Η Συμφωνία Πλαίσιο αποτελείται από αυτό το κυρίως κείμενο και τα ακόλουθα Παραρτήματα και αντικαθιστά όλη την προηγούμενη επικοινωνία που πραγματοποιήθηκε, αποτελώντας έτσι την πλήρη και μοναδική συμφωνία μεταξύ των Εμπλεκόμενων Μερών. Προσθήκη «1/ΣΤ» Αγοραστές Προσθήκη «2/ΣΤ» Προϊόντα ΑΡΘΡΟ 4 Σκοπός και Αντικείμενο της Συμφωνίας Πλαίσιο 4.1 Σκοπός της Συμφωνίας Πλαίσιο είναι να καθορίσει τους όρους σύμφωνα με τους οποίους ο Παροχέας θα παρέχει στον Αγοραστή (άρθρο 2) συγκεκριμένα είδη (υπηρεσίες) για τις εκτελεστικές συμβάσεις της συμφωνίας πλαισίου. 4.2 Η Συμφωνία Πλαίσιο δεν αποτελεί δέσμευση εκ μέρους των Αγοραστών να υποβάλλουν Παραγγελίες. Δέσμευση θα υπάρχει μόνο εάν και εφόσον ένας Αγοραστής υποβάλει μια συγκεκριμένη Παραγγελία σύμφωνα με τους όρους της Συμφωνίας Πλαίσιο και μετά την ολοκλήρωση της εκτελεστικής σύμβασης, της συμφωνίας πλαισίου. ΑΡΘΡΟ 5 Αγοραστές Οι Αγοραστές που αναφέρονται στο Παράρτημα I, είναι εξουσιοδοτημένοι και υποχρεωμένοι να υποβάλλουν Παραγγελίες, υπό τους όρους αυτής της Συμφωνίας./.

62 Πλαίσιο, σύμφωνα με όσα ορίζονται στα σχετικά άρθρα της παρούσας. ΑΡΘΡΟ 6 Υποχρεώσεις 6.1 Σύμφωνα με όλους τους όρους της Συμφωνίας Πλαίσιο, οι Αγοραστές μπορούν να υποβάλουν Παραγγελίες, όπως περιγράφεται στα σχετικά άρθρα της παρούσας και ο Πάροχος υποχρεούται να παραδώσει τα Προϊόντα (Υπηρεσίες Παράρτημα ΙΙ) της Παραγγελίας, ενώ ο Αγοραστής υποχρεούται να καταβάλει στον Πάροχο το ποσό της συμφωνηθείσας τιμής, όπως έχει προκύψει μετά την υπογραφή της εκτελεστικής σύμβασης της συμφωνίας πλαισίου, η οποία τιμή σε καμία περίπτωση δεν μπορεί να υπερβεί την ενδεικτική τιμή με την οποία ο προμηθευτής συμμετέχει στη συμφωνία πλαίσιο. 6.2 Οι Αγοραστές δεν υποχρεούνται να καλύψουν τις αγοραστικές τους ανάγκες ή μέρος αυτών ή να παραγγείλουν οποιαδήποτε αξία ή αριθμό προϊόντων, από τον Προμηθευτή. Τίποτα σε αυτήν τη Συμφωνία Πλαίσιο δεν υποχρεώνει οποιοδήποτε Αγοραστή να παραγγείλει προϊόντα (υπηρεσίες). 6.3 Μία παραγγελία θεωρείται έγκυρη, μόνο όταν ο Αγοραστής, με δική του πρωτοβουλία, υποβάλει απόφαση - πρόσκληση για παροχή υπηρεσιών προς συμβαλλόμενο της εκτελεστικής σύμβασης της συμφωνίας πλαισίου, που έχει υπογραφεί. 6.4 Ο Αγοραστής υποχρεούται να προβεί στις αντίστοιχες πληρωμές σύμφωνα με το άρθρο 19. ΑΡΘΡΟ 7 Κατηγορία Συμφωνιών Πλαίσιο Η Συμφωνία Πλαίσιο συνάπτεται για την μεταφορά πάσης φύσεως στρατιωτικού και μη στρατιωτικού εξοπλισμού, από την Ελλάδα προς τις χώρες της Ευρώπης και αντιστρόφως, ανεξάρτητα της ποιοτικής τους κατάστασης και του οποιουδήποτε χαρακτηρισμού τους ή του κατά περίπτωση παρουσιαζόμενου όγκου και βάρους τους. Αντίστοιχες Συμφωνίες Πλαίσιο δύνανται να έχουν συναφθεί παράλληλα από την Αναθέτουσα Αρχή και με άλλους Παρόχους. Παραγγελίες που υποβάλλονται στο πλαίσιο μιας Κατηγορίας Συμφωνιών Πλαίσιο, υπόκεινται στους όρους του άρθρου 13. ΑΡΘΡΟ 8 Έναρξη και Διάρκεια 8.1 Η Συμφωνία Πλαίσιο τίθεται σε ισχύ από τη στιγμή της υπογραφής της και είναι έγκυρη για υποβολή παραγγελιών../.

63 8.2 Όλοι οι όροι και προϋποθέσεις της Συμφωνίας Πλαίσιο, παραμένουν σε πλήρη ισχύ, για όλες τις παραγγελίες που έχουν υποβληθεί κατά την περίοδο ισχύος της Συμφωνίας Πλαίσιο. Δηλαδή, μετά τη λήξη της ισχύος της Συμφωνίας Πλαίσιο, οποιαδήποτε παραγγελία που βρίσκεται στη φάση της εκτέλεσης, πρέπει να ολοκληρώνεται σύμφωνα με τους όρους και τις προϋποθέσεις της Συμφωνίας Πλαίσιο. ΑΡΘΡΟ 9 Μεταβίβαση Δικαιωμάτων 9.1 Ο προμηθευτής, δε δύναται να μεταβιβάζει το σύνολο ή μέρος των δικαιωμάτων της παρούσας Συμφωνίας Πλαίσιο ή το σύνολο ή μέρος των υποχρεώσεών του, που απορρέουν από αυτήν, σε οποιοδήποτε άλλο φυσικό ή νομικό πρόσωπο, χωρίς την προηγούμενη γραπτή συγκατάθεση της Αναθέτουσας Αρχής. 9.2 Επιπλέον, ο προμηθευτής δε δύναται να αναθέτει σε άλλο φυσικό ή νομικό πρόσωπο την εκτέλεση οποιασδήποτε παραγγελίας, η οποία έχει υποβληθεί υπό τους όρους της παρούσας Συμφωνίας Πλαίσιο, χωρίς την προηγούμενη συγκατάθεση της Αναθέτουσας Αρχής. ΑΡΘΡΟ 10 Γλώσσα Η Ελληνική γλώσσα ορίζεται ως η γλώσσα της Συμφωνίας Πλαίσιο, με τις αντίστοιχες παραδοχές της προκήρυξης. ΑΡΘΡΟ 11 Αποδεικτικά και Πιστοποιητικά Κατά την διάρκεια ισχύος της Συμφωνίας Πλαίσιο, ο προμηθευτής, εφόσον του ζητηθεί από τη Αναθέτουσα Αρχή, θα πρέπει να είναι σε θέση να παρέχει αποδείξεις και πιστοποιητικά που να επιβεβαιώνουν την προσωπική του κατάσταση, όπως αυτή έχει δηλωθεί με την υποβολή του φακέλου της τεχνικής προσφοράς του, κατά τα στάδιο της αποδοχής του προμηθευτή στη συμφωνία πλαίσιο από την Αναθέτουσα αρχή, σύμφωνα με τα καθοριζόμενα στο Ν.4412/16 (ΦΕΚ Αυγ 16). ΑΡΘΡΟ 12 Παραγγελίες για Προμήθεια Υλικών Όλες οι παραγγελίες για παροχή υπηρεσιών θα υποβάλλονται απευθείας στον μειοδότη, μετά την ανάθεση των εκτελεστικών συμβάσεων (call-offs)../.

64 ΑΡΘΡΟ 13 Αποδοχή / Απόρριψη Παραγγελίας 13.1 Η αποδοχή μιας υποβληθείσας παραγγελίας, αποτελεί συμβατική δέσμευση μεταξύ του Αγοραστή και του Παροχέα, για την παράδοση των παραγγελθέντων Προϊόντων (υπηρεσιών) Η εκτελεστική σύμβαση διέπεται από τους όρους και προϋποθέσεις της Συμφωνίας Πλαίσιο και σε καμία περίπτωση δεν μπορεί να επιφέρει ουσιαστικές τροποποιήσεις στους όρους της εν λόγω συμφωνίας. ΑΡΘΡΟ 14 Παράδοση 14.1 Με την αποδοχή μιας Παραγγελίας (άρθρο 13), ο προμηθευτής υποχρεούται σε κάθε περίπτωση να παραδίδει τα προϊόντα σύμφωνα με τους όρους της εκτελεστικής σύμβασης της συμφωνίας πλαισίου Σε περίπτωση αδικαιολόγητης καθυστέρησης στην παράδοση των παραγγελθέντων προϊόντων (είδη) ή μέρους αυτών, που δεν καλύπτεται από τα σχετικά άρθρα ή που δεν έχει ρητώς συμφωνηθεί με τη Αναθέτουσα Αρχή, ισχύουν οι όροι του άρθρου 17 (κυρώσεις) Τα προϊόντα θα παραδίδονται στους τόπους παράδοσης που καθορίζονται στην Σύμβαση από τους Αγοραστές, οι οποίοι ορίζονται στο Παράρτημα I Η προμήθεια των προϊόντων θα πραγματοποιείται σύμφωνα με τους όρους και τις προϋποθέσεις της Συμφωνίας Πλαίσιο και της Εκτελεστικής Σύμβασης και τις διατάξεις του Ν.4412/16 (ΦΕΚ Αυγ 16) Όλα τα προϊόντα θα είναι υπό την ευθύνη του προμηθευτή και ο Αγοραστής δεν φέρει καμία ευθύνη για οποιαδήποτε απώλεια ή ζημιά σε προϊόν μέχρι την υποβολή του Πρωτοκόλλου Οριστικής Ποιοτικής και Ποσοτικής Παραλαβής της αρμόδιας Επιτροπής, το οποίο υποδηλώνει και την αποδοχή, ή όταν ο προμηθευτής είναι σε θέση να αποδείξει ότι η απώλεια ή η ζημία προκλήθηκε ή συντελέστηκε εξ υπαιτιότητας του Αγοραστή. ΑΡΘΡΟ 15 Αποδοχή / Απόρριψη Παράδοσης Ο Αγοραστής δύναται να απορρίψει την παράδοση ή μέρος αυτής σε περίπτωση που./.

65 τα προϊόντα δεν είναι αυτά που παρήγγειλε, σύμφωνα με τους όρους της Συμφωνίας πλαίσιο. ΑΡΘΡΟ 16 Παράδοση Παραλαβή 16.1 Η παράδοση των ειδών θα γίνει όπως ορίζεται στις εκάστοτε εκτελεστικές συμβάσεις και στις διατάξεις του Ν.4412/16 (ΦΕΚ Αυγ 16) Η παραλαβή των υπηρεσιών θα πραγματοποιείται από αρμόδια επιτροπή παραλαβής ανά Αγοραστή, που θα συγκροτηθεί για το σκοπό αυτό και θα εκδίδει σχετικά πρωτόκολλα παραλαβής τα οποία θα κοινοποιούνται υποχρεωτικώς και στην Αναθέτουσα Αρχή Ο συμβατικός χρόνος παράδοσης μπορεί να παρατείνεται, σύμφωνα με τα οριζόμενα στα άρθρα 204 έως 209 του Ν.4412/16. Εάν λήξει ο συμβατικός χρόνος παράδοσης, χωρίς να υποβληθεί εγκαίρως αίτημα παράτασης ή εάν λήξει ο παραταθείς κατά τα ανωτέρω χρόνος, χωρίς να παραδοθούν τα υλικά / μέσα, ο παροχέας κηρύσσεται έκπτωτος, επιβαλλομένων των κατά περίπτωση προβλεπόμενων κυρώσεων των άρθρων 15 και 16 της παρούσας συμφωνίας πλαίσιο Με αιτιολογημένη απόφαση της Αναθέτουσας Αρχής και ύστερα από γνωμοδότηση της επιτροπής διενέργειας του διαγωνισμού, ο συμβατικός χρόνος παράδοσης μπορεί να μετατίθεται. Μετάθεση επιτρέπεται μόνο όταν συντρέχουν λόγοι ανωτέρας βίας ή άλλοι ιδιαιτέρως σοβαροί λόγοι που καθιστούν αντικειμενικώς αδύνατη την εμπρόθεσμη παράδοση της συμβατικής προμήθειας. Στις περιπτώσεις μετάθεσης του συμβατικού χρόνου παράδοσης δεν επιβάλλονται κυρώσεις Κατά τα λοιπά ισχύουν τα καθοριζόμενα στα άρθρα 206 και 208 του Ν.4412/16. ΑΡΘΡΟ 17 Κυρώσεις για Καθυστερήσεις στην Παράδοση 17.1 Σε περίπτωση που οι υπηρεσίες παραδοθούν μετά τη λήξη του συμβατικού χρόνου, όπως διαμορφώθηκε με τυχόν μετάθεση και μέχρι λήξης του χρόνου της παράτασης που χορηγήθηκε, σύμφωνα με το άρθρο 16, επιβάλλεται, εκτός των προβλεπόμενων κατά περίπτωση κυρώσεων και πρόστιμο, σύμφωνα με τα καθοριζόμενα στο άρθρο 207 του Ν.4412/ Τα παραπάνω, κατά περίπτωση, ποσοστά προστίμων, υπολογίζονται επί της συμβατικής αξίας των εκπρόθεσμα παραδοθέντων υλικών χωρίς τον Φ.Π.Α. Εάν τα υλικά./.

66 που παραδόθηκαν εκπρόθεσμα επηρεάζουν τη χρησιμοποίηση των υλικών που παραδόθηκαν εμπρόθεσμα, το πρόστιμο υπολογίζεται επί της συνολικής συμβατικής αξίας της προμήθειας Η είσπραξη του προστίμου γίνεται με παρακράτηση από το ποσό είσπραξης του προμηθευτή ή σε περίπτωση ανεπάρκειας ή έλλειψης αυτού με ισόποση κατάπτωση της εγγύησης καλής εκτέλεσης, εφόσον ο ανάδοχος δεν καταθέσει το απαιτούμενο ποσό Σε περίπτωση ένωσης οικονομικών φορέων, το πρόστιμο και οι τόκοι επιβάλλονται αναλογικά σε όλα τα μέλη της ένωσης. ΑΡΘΡΟ 18 Κήρυξη Προμηθευτή Εκπτώτου 18.1 Σε περίπτωση που ο προμηθευτής δεν προσέλθει στην προθεσμία που του ορίστηκε, να υπογράψει την σχετική σύμβαση, κηρύσσεται υποχρεωτικά έκπτωτος, με απόφαση του αρμόδιου Υπουργού ή του αρμόδιου για την διοίκηση του φορέα οργάνου, ύστερα από γνωμοδότηση του αρμόδιου οργάνου, σύμφωνα με τα καθοριζόμενα στα άρθρα 105 και 203 του Ν.4412/16.Η κατακύρωση γίνεται στον προσφέροντα που υπέβαλε την αμέσως επόμενη πλέον συμφέρουσα από οικονομική άποψη προσφορά. Αν κανένας από τους προσφέροντες δεν προσέλθει για την υπογραφή του συμφωνητικού, η διαδικασία ανάθεσης ματαιώνεται σύμφωνα με τη περίπτωση δ της παραγράφου 2 του άρθρου 106 του Ν.4412/ Ο ανάδοχος κηρύσσεται υποχρεωτικά έκπτωτος από την ανάθεση που έγινε στο όνομα του και από κάθε δικαίωμα που απορρέει από αυτήν, με απόφαση του αρμοδίου αποφαινόμενου οργάνου, ύστερα από γνωμοδότηση του αρμόδιου οργάνου: α. Στην περίπτωση της παραγράφου 5 του άρθρου 105 του Ν.4412/16. β. Σε περίπτωση δημόσιας σύμβασης προμηθειών, εφόσον δε φόρτωσε, παρέδωσε ή αντικατέστησε τα συμβατικά υλικά ή δεν επισκεύασε ή συντήρησε αυτά μέσα στον συμβατικό χρόνο ή στον χρόνο παράτασης που του δόθηκε, σύμφωνα με όσα προβλέπονται στο άρθρο 206 του Ν.4412/ Στον οικονομικό φορέα που κηρύσσεται έκπτωτος από την κατακύρωση, ανάθεση ή σύμβαση, επιβάλλονται, με απόφαση του αποφαινόμενου οργάνου, ύστερα από γνωμοδότηση του αρμοδίου οργάνου, το οποίο υποχρεωτικά καλεί τον ενδιαφερόμενο προς παροχή εξηγήσεων, αθροιστικά, οι παρακάτω κυρώσεις: α. Ολική κατάπτωση της εγγύησης συμμετοχής ή καλής εκτέλεσης της σύμβασης, κατά περίπτωση../.

67 β. Είσπραξη εντόκως της προκαταβολής που χορηγήθηκε στον έκπτωτο από τη σύμβαση ανάδοχο είτε από ποσόν που δικαιούται να λάβει είτε με κατάθεση του ποσού από τον ίδιο είτε με κατάπτωση της εγγύησης προκαταβολής. Ο υπολογισμός των τόκων γίνεται από την ημερομηνία λήψης της προκαταβολής από τον προμηθευτή μέχρι την ημερομηνία έκδοσης της απόφασης κήρυξης του ως εκπτώτου, με το ισχύον κάθε φορά ανώτατο όριο επιτοκίου για τόκο από δικαιοπραξία, από την ημερομηνία δε αυτή και μέχρι της επιστροφής της, με το ισχύον κάθε φορά επιτόκιο για τόκο υπερημερίας. Επιπλέον μπορεί να επιβληθεί προσωρινός αποκλεισμός του αναδόχου από το σύνολο των συμβάσεων προμηθειών ή υπηρεσιών των φορέων που εμπίπτουν στο πεδίο εφαρμογής του παρόντος νόμου κατά τα ειδικότερα προβλεπόμενα στο άρθρο 74 του Ν. 4412/ Ειδικότερα ως προς τα καθοριζόμενα των άρθρων 74 και 203 του Ν.4412/16, καθορίζεται ότι η καταβολή της διαφοράς του ποσού από τον έκπτωτο προμηθευτή στον τυχόν επόμενο προμηθευτή-μειοδότη, ώστε να είναι δυνατή η κάλυψη της προκύπτουσας διαφοράς τακτοποιείται όπως παρακάτω: α. Με την κατάθεση της διαφοράς στον Αριθμό Λογαριασμού του ΚΤΣ/ΔΥΒ που τηρείται στην Τράπεζα της Ελλάδος και υπέρ της μερίδας ΑΣΔΥΣ/ΔΠΜ προκειμένου να αποπληρωθεί η διαφορά χωρίς να επιβαρυνθεί επιπλέον ο προϋπολογισμός του ΓΕΣ. β. Σε περίπτωση άρνησης ή κωλυσιεργίας του εκπτώτου προμηθευτή να αποσταλεί έγγραφο στην ΑΣΔΥΣ προκειμένου να ακολουθηθεί η διαδικασία βεβαίωσης του εν λόγω ποσού ως δημόσιου εσόδου Ο προμηθευτής δεν κηρύσσεται έκπτωτος από την κατακύρωση ή ανάθεση ή την σύμβαση, όταν: α. Η σύμβαση δεν υπογράφτηκε ή το υλικό δεν φορτώθηκε ή παραδόθηκε ή αντικαταστάθηκε με ευθύνη του φορέα που εκτελεί τη σύμβαση. β. Συντρέχουν λόγοι ανωτέρας βίας (άρθρο 203 του Ν.4412/16). ΑΡΘΡΟ 19 Όροι πληρωμών 19.1 Όλα τα τιμολόγια που εκδίδονται από τον προμηθευτή και οι ακόλουθες πληρωμές από τον «Αγοραστή» προς τον προμηθευτή, θα είναι σε Ευρώ ( ) Τα τιμολόγια θα εκδίδονται και θα υποβάλλονται στον Αγοραστή με την./.

68 παράδοση των Προϊόντων. Η πληρωμή του προμηθευτή θα πραγματοποιείται μετά από παραλαβή των σχετικών τιμολογίων και μέσα σε 60 ημέρες από την ημερομηνία υποβολής των ως άνω τιμολογίων στον Αγοραστή Οι τιμές περιλαμβάνουν το κόστος παράδοσης, μεταφοράς και οποιοδήποτε άλλο κόστος που πιθανόν να προκύπτει στα πλαίσια της Παράδοσης, αλλά δεν περιλαμβάνουν Φόρο Προστιθέμενης Αξίας (ΦΠΑ) Ο προμηθευτής δε δύναται να απαιτήσει οποιοδήποτε ποσό επιπλέον των προσφερόμενων τιμών που ορίζονται στη συμφωνία πλαίσιο Στην περίπτωση παραγγελιών για μικρές ποσότητες, δεν προβλέπεται αλλαγή στις προσφερόμενες τιμές, ανεξάρτητα από τον τρόπο που θα πραγματοποιηθεί η προμήθεια και των ποσοτήτων αυτής Ο Προμηθευτής, δε δύναται να απαιτήσει οποιοδήποτε ποσό, επιπλέον των προσφερόμενων τιμών που ορίζονται στη συμφωνία πλαίσιο Σε περίπτωση μη πληρωμής του προμηθευτή, εντός της ανωτέρω αναφερομένης προθεσμίας, ο Αγοραστής οφείλει τόκους υπερημερίας από την ημέρα που ακολουθεί την ημερομηνία πληρωμής. Οι οφειλόμενοι τόκοι υπερημερίας, υπολογίζονται με βάση το επιτόκιο που εφαρμόζει η Ευρωπαϊκή Κεντρική Τράπεζα («Επιτόκιο αναφοράς») προσαυξημένο κατά 0,30 ποσοστιαίες μονάδες («περιθώριο») Ο αγοραστής, γίνεται υπερήμερος, χωρίς να απαιτείται όχληση και οφείλει τόκους μόλις περάσει η προβλεπόμενη από την προθεσμία, κατά τα ειδικότερα σ αυτό οριζόμενα Η πληρωμή θα γίνει μετά την οριστική ποιοτική και ποσοτική παραλαβή των υλικών (ήτοι, μετά τη σύνταξη και υπογραφή από τις αρμόδιες επιτροπές των Αγοραστών των πρωτοκόλλων οριστικής ποιοτικής και ποσοτικής παραλαβής των υλικών) και σε διάστημα όχι μεγαλύτερο των εκατόν είκοσι (120) ημερών, από την ημερομηνία έκδοσης του παραπάνω πρωτοκόλλου, εάν το τιμολόγιο εκδόθηκε πριν την έκδοση του οριστικού πρωτοκόλλου ποιοτικής και ποσοτικής παραλαβής ή σε 120 ημέρες από την έκδοση του τιμολογίου, εφόσον αυτό εκδόθηκε μετά την έκδοση του οριστικού πρωτοκόλλου ποιοτικής και ποσοτικής παραλαβής Τα αναφερόμενα στην προηγούμενη παράγραφο ισχύουν εφόσον γίνεται εμπρόθεσμη παράδοση του υλικού. Σε περίπτωση εκπρόθεσμης παράδοσης η πληρωμή θα παρατείνεται κατά το αναγκαίο διάστημα που απαιτείται για τη λήψη απόφασης «περί καταλογισμού ή μη ποινικών ρητρών». Ανάλογα ισχύουν και σε περίπτωση παραλαβής υλικού με έκπτωση τιμής../.

69 19.11 Δικαιολογητικά πληρωμής, σύμφωνα με τα προβλεπόμενα από το άρθρο 200 του Ν.4412/ Ο προμηθευτής βαρύνεται με νόμιμες κρατήσεις 4,22032%, οι οποίες αναλύονται όπως παρακάτω: α. Υπέρ Μετοχικού Ταμείου Στρατού (ΜΤΣ) 4,00% β. Υπέρ Χαρτοσήμου 0,0836% γ. Υπέρ ΟΓΑ/Χαρτοσήμου 0,01672% δ. Υπέρ Ε.Α.Α.ΔΗ.ΣΥ. 0,06% ε. Yπέρ ΑΕΠΠ 0,06% ΣΥΝΟΛΟ: 4,22032% Επιπλέον κατά την πληρωμή, θα παρακρατείται από τον προμηθευτή Φόρος Εισοδήματος (ΦΕ), σε ποσοστό 4% επί του ποσού που προκύπτει από την καθαρή αξία του υλικού, αφαιρουμένων των κρατήσεων, σε εφαρμογή του άρθρου 24 του Ν. 2198/ Ο προμηθευτής βαρύνεται με μεταφορικά, ζυγιστικά, εκφορτωτικά και λοιπά έξοδα, μέχρι να παραδοθούν τα υλικά στην έδρα της Μονάδας παραλαβής Η κατακυρωθείσα τιμή του υλικού, έχει αυξηθεί κατά το αναλογούν ποσοστό του ΦΠΑ (24%), που θα βαρύνει την Υπηρεσία Η Μονάδα πληρωμής είναι υποχρεωμένη να καταβάλει το αναλογούν ποσό του ΦΠΑ (24%) στον προμηθευτή, κατά την εξόφληση των σχετικών τιμολογίων, όπως και για την πληρωμή της αξίας των υλικών. ΑΡΘΡΟ 20 Αναπροσαρμογή Τιμών και Προϊόντων Αναπροσαρμογή τιμών δεν επιτρέπεται. Διευκρινίζεται ότι, οι προσφερόμενες τιμές θα παραμείνουν σταθερές καθ όλη τη διάρκεια ισχύος της Συμφωνίας Πλαίσιο. ΑΡΘΡΟ 21 Πιστοποιητικά και Φυλλάδια Σχετικά με τα Προϊόντα και τις Παρεχόμενες Υπηρεσίες Μετά από σχετικό αίτημα και όπου εφαρμόζεται, ο προμηθευτής πρέπει να είναι σε./.

70 θέση να παρέχει στον Αγοραστή πλήρως περιγραφικά φυλλάδια, εικόνες και οποιαδήποτε πιστοποιητικά απαιτούνται, σε σχέση με τα συμβατικά προϊόντα (υπηρεσίες). ΑΡΘΡΟ 22 Προσδιορισμός Ταυτότητας Προϊόντων Τα Προϊόντα πρέπει να φέρουν σαφή σήμανση στην ελληνική ή αγγλική γλώσσα. ΑΡΘΡΟ 23 Πρότυπα Ποιότητας και Έλεγχος Ποιότητας Προϊόντων 23.1 Ο Αγοραστής δύναται να πραγματοποιεί οποιουσδήποτε ελέγχους κατά την παράδοση και πριν την αποδοχή των προϊόντων (υπηρεσιών), έτσι ώστε να επιβεβαιώνει τη συμμόρφωσή τους στις απαιτήσεις των Τεχνικών Προδιαγραφών της Υπηρεσίας και την Τεχνική Προσφορά του Προμηθευτή Πέρα από αυτούς τους ελέγχους, η Αναθέτουσα Αρχή δύναται, και χωρίς καμία ειδοποίηση, να προβαίνει σε τυχαίους (ποιοτικούς και / ή ποσοτικούς) ελέγχους που σχετίζονται με τη Συμφωνία Πλαίσιο Σε περίπτωση που τα παραδοθέντα προϊόντα από τον προμηθευτή δεν είναι αυτά που παρατίθενται στην Προσθήκη «2» του Παραρτήματος «Α» της παρούσης και δεν συμφωνούν με την τεχνική προσφορά και τις Τεχνικές Προδιαγραφές της Υπηρεσίας, η Αναθέτουσα Αρχή δύναται να προβεί στις επιπλέον ενέργειες που θεωρεί απαραίτητες κατά του προμηθευτή, συμπεριλαμβανομένων των διατάξεων του Άρθρου 18 (κήρυξη προμηθευτή εκπτώτου). ΑΡΘΡΟ 24 Αποποίηση δικαιωμάτων Η παράλειψη ενός Εμπλεκόμενου Μέρους, να αξιώνει την αυστηρή εκπλήρωση οποιασδήποτε διάταξης της Συμφωνίας Πλαίσιο ή η παράλειψη ή οποιαδήποτε καθυστέρηση ενός Εμπλεκόμενου Μέρους, στην άσκηση οποιουδήποτε δικαιώματος ή αξιώσεις αποκατάστασης, δεν συνιστά παραίτηση του δικαιώματος διεκδίκησης της αποκατάστασης και δεν μπορεί να επιφέρει μείωση των υποχρεώσεων που απορρέουν από τη Συμφωνία Πλαίσιο. ΑΡΘΡΟ 25 Τερματισμός 25.1 Εάν οποιοδήποτε Εμπλεκόμενο Μέρος παραβιάσει οποιοδήποτε όρο της./.

71 Συμφωνίας Πλαίσιο, τον οποίο δεν είναι σε θέση να επανορθώσει ή, εάν είναι σε θέση να επανορθώσει, δεν το πράξει μέσα σε ένα μήνα από την στιγμή της σχετικής γραπτής ειδοποίησης του από το άλλο Εμπλεκόμενο Μέρος, το άλλο Εμπλεκόμενο Μέρος δύναται να τερματίσει την Συμφωνία Πλαίσιο, λαμβάνοντας άμεσα μέτρα και ενημερώνοντας γραπτώς το Εμπλεκόμενο Μέρος που διέπραξε την παράβαση, χωρίς να θίγονται οποιαδήποτε άλλα δικαιώματα των Εμπλεκομένων Μερών, σχετικά με την παράβαση, ή με οποιοδήποτε άλλο τρόπο απορρέοντα από τη Συμφωνία Πλαίσιο Επιπλέον, η Αναθέτουσα Αρχή δύναται να τερματίσει τη Συμφωνία Πλαίσιο, μετά από προειδοποίηση 7 ημερών προς τον προμηθευτή, σύμφωνα με τα προβλεπόμενα από τα άρθρα 97, 105 και 106 του Ν.4412/16 και, επιπλέον για έναν ή περισσότερους από τους πιο κάτω λόγους: Ο προμηθευτής ή οποιοσδήποτε υπεργολάβος εκμεταλλεύεται ανήλικους κάτω των 15 ετών, κατά παράβαση των άρθρων 138 και 182 της Διεθνούς Σύμβασης Εργασίας Ο προμηθευτής, για περισσότερες από δύο φορές, αποτυγχάνει να διεκπεραιώσει παραγγελίες χωρίς αιτιολόγηση Ο προμηθευτής, παραδίδει προϊόντα, τα οποία δεν είναι σύμφωνα με τους όρους και τις προϋποθέσεις της Συμφωνίας Πλαίσιο Ο προμηθευτής παρέχει προϊόντα (υπηρεσίες), τα οποία δεν είναι αυθεντικά ή/και παραβιάζει δικαιώματα διανοητικής ιδιοκτησίας, ή οποιεσδήποτε απαγορεύσεις ή περιορισμούς που προβλέπονται από το Κοινοτικό και Εθνικό νομοθετικό πλαίσιο Σε περίπτωση οποιουδήποτε άλλου σοβαρού, μη προβλεπόμενου λόγου που η Αναθέτουσα Αρχή κρίνει δικαιολογημένο και εφόσον αιτιολογείται ειδικά Μετά τον τερματισμό της Συμφωνίας Πλαίσιο, ο προμηθευτής υποχρεούται να ολοκληρώνει οποιαδήποτε παραγγελία βρίσκεται σε ισχύ, σύμφωνα με τους όρους και προϋποθέσεις της Συμφωνίας Πλαίσιο και τον Ν.4412/16. Ωστόσο, η Αναθέτουσα Αρχή δύναται να αποφασίσει την ακύρωση της παραγγελίας Ο προμηθευτής δε δύναται να απαιτήσει οποιοδήποτε ποσό πέραν του ορίου των ποσών που οφείλονται σε αυτόν για προϊόντα που έχουν ήδη παραδοθεί και έχουν γίνει αποδεκτά, ούτε δικαιούται να ζητήσει αποζημίωση για οποιαδήποτε απώλεια ή ζημία που έχει υποστεί ως αποτέλεσμα του τερματισμού της Συμφωνίας Πλαίσιο Κανένα Εμπλεκόμενο Μέρος δε θεωρείται ότι αθετεί τις υποχρεώσεις του,./.

72 όπως προκύπτουν από τη Συμφωνία Πλαίσιο, εφόσον η εκπλήρωση των υποχρεώσεων αυτών εμποδίζεται από οποιοδήποτε γεγονός ανωτέρας βίας, η οποία προκύπτει μετά από την ημερομηνία της υπογραφής της Συμφωνίας Πλαίσιο από τα δύο μέρη Για τους σκοπούς του παρόντος άρθρου, ο όρος "ανωτέρα βία" αναφέρεται σε γεγονότα όπως απεργίες (εκτός εάν αυτές περιορίζονται στους εργαζόμενους του προμηθευτή), καταλήψεις ή άλλες εργασιακές διαταραχές, εχθροπραξίες, πολέμους κηρυγμένους ή μη, αποκλεισμούς, εξεγέρσεις, τρομοκρατικές ενέργειες, επιδημίες, κατολισθήσεις, σεισμούς, καταιγίδες, κεραυνούς, πλημμύρες, εμφύλιες διαταραχές, εκρήξεις και οποιαδήποτε άλλα απρόβλεπτα συμβάντα που είναι πέραν από τον έλεγχο των Εμπλεκόμενων Μερών και τα οποία συμβαίνουν στην επικράτεια της Ελληνικής Δημοκρατίας στην οποία η Κυβέρνηση ασκεί αποτελεσματικό έλεγχο ή στον τόπο εγκατάστασης του προμηθευτή ή χώρους αποθήκευσης και τα οποία δε δύναται να αντιμετωπιστούν από κανένα από τα μέρη με τη δέουσα επιμέλεια. Ο προμηθευτής που επικαλείται ανωτέρα βία υποχρεούται, μέσα σε είκοσι (20) ημέρες από τότε που συνέβησαν τα περιστατικά που συνιστούν ανωτέρα βία, να αναφέρει εγγράφως αυτά και να προσκομίσει στην Υπηρεσία τα απαραίτητα αποδεικτικά στοιχεία, σύμφωνα με το άρθρο 204 του Ν.4412/16. ΑΡΘΡΟ 26 Επιχειρηματική Δεοντολογία και Σύγκρουση Συμφερόντων 26.1 Ο προμηθευτής υποχρεούται να καθιερώσει και να διατηρεί τα κατάλληλα επιχειρηματικά πρότυπα, διαδικασίες και ελέγχους, συμπεριλαμβανομένων εκείνων που είναι απαραίτητα για την αποφυγή οποιουδήποτε πραγματικού ή φαινομενικού ατοπήματος ή να αποτρέψει οποιαδήποτε ενέργεια ή όρους που θα μπορούσαν να οδηγήσουν σε σύγκρουση με το βέλτιστο συμφέρον των Αγοραστών. Η υποχρέωση αυτή ισχύει για τις δραστηριότητες των εργαζομένων και των αντιπροσώπων του Παροχέα στις σχέσεις τους με τους εργαζομένους των Αγοραστών και των τρίτων μερών που απορρέουν από την παρούσα Συμφωνία Πλαίσιο Οι προσπάθειες του προμηθευτή πρέπει να περιλαμβάνουν, αλλά όχι να περιορίζονται, στη λήψη όλων των απαραίτητων μέτρων προς αποφυγή πράξης των υπαλλήλων ή των αντιπροσώπων του για τη δημιουργία, αποδοχή, παροχή ή προσφορά δώρων περισσότερο από την προκαθορισμένη αξία, πληρωμές, δάνεια ή άλλες σκοπιμότητες σε οποιονδήποτε για σκοπούς επηρεασμού των ατόμων, εταιρειών ή των νομικών προσώπων ούτως ώστε να ενεργήσουν αντίθετα με το δημόσιο συμφέρον. ΑΡΘΡΟ 27 Εγγυήσεις 27.1 Η εγγύηση καλύπτει εργατικά έξοδα και έξοδα μετακίνησης. Η περίοδος κατά./.

73 την οποία ο προμηθευτής παρέχει εγγύηση για τα προϊόντα, δεν πρέπει σε καμία περίπτωση να είναι μικρότερη από την αντίστοιχη περίοδο που απαιτείται για την ολοκλήρωση της μεταφοράς Ο προμηθευτής εγγυάται στον Αγοραστή ότι, ο σκοπός της Συμφωνίας Πλαίσιο θα πραγματοποιείται σύμφωνα με τους όρους και τις προϋποθέσεις της Συμφωνίας Πλαίσιο και ότι τα υπό προμήθεια υλικά είναι σύμφωνα με τα διεθνώς αναγνωρισμένα πρότυπα και τεχνικούς κανόνες που εφαρμόζονται Διεθνώς. Ακολουθούνται τα τεχνικά χαρακτηριστικά που προβλέπονται στη Συμφωνία Πλαίσιο και πληρούνται όλες οι απαιτήσεις, όπως αυτές καθορίζονται στη τεχνική προσφορά και τις Τεχνικές Προδιαγραφές της Υπηρεσίας Ο προμηθευτής εγγυάται ότι, καθ όλη τη διάρκεια ισχύος της Συμφωνίας Πλαίσιο, με την ολοκλήρωση των παρεχομένων υπηρεσιών, δεν θα υπάρχει καμία ατέλεια που προκύπτει από κακό χειρισμό και μεταφορά Επιπλέον, ο προμηθευτής εγγυάται ότι τα προϊόντα δεν παραβιάζουν οποιαδήποτε δικαιώματα πνευματικής ιδιοκτησίας ή/και οποιουσδήποτε άλλους κανονισμούς ή/και περιορισμούς που προκύπτουν από το Ευρωπαϊκό και το Ελληνικό νομικό πλαίσιο. Σε αντίθετη περίπτωση, η Αναθέτουσα Αρχή έχει το δικαίωμα να ακυρώσει οποιαδήποτε Παραγγελία ή Παράδοση κατά τη διάρκεια της εκτέλεσής τους, μέχρι να επιλυθεί το ζήτημα σύμφωνα με τις κείμενες διατάξεις της νομοθεσίας. Κατά συνέπεια, η Αναθέτουσα Αρχή μπορεί να τερματίσει τη Συμφωνία Πλαίσιο, σύμφωνα με τις διατάξεις του αντίστοιχου άρθρου Ο προμηθευτής δεν έχει καμία ευθύνη για λάθη ή ελλείψεις, που μπορεί να αποδείξει, παρουσιάζοντας τα πραγματικά γεγονότα προς τον Αγοραστή, ότι έχουν προκληθεί από: Μη συμμόρφωση του Αγοραστή σε συνδυασμό με οποιαδήποτε δικαιολογημένη σύσταση που υποβλήθηκε από τον προμηθευτή ή λόγω αιτήματος του Αγοραστή προς τον προμηθευτή, να εφαρμόσει μία απόφαση ή σύσταση με την οποία ο προμηθευτής διαφωνεί δικαιολογημένα ή για το οποίο έχει εκφράσει σοβαρές και δικαιολογημένες επιφυλάξεις Ακατάλληλη εκτέλεση, ή/και κακή χρήση ή/και κακή αποθήκευση, από τους υπαλλήλους ή ανεξάρτητους προμηθευτές του Αγοραστή, των οδηγιών του Προμηθευτή οι οποίες έχουν υιοθετηθεί από τον Αγοραστή Ο προμηθευτής για την καλή εκτέλεση των όρων της παρούσης, κατέθεσε στην ΑΣΔΥΣ/ΔΠΜ εγγυητική επιστολή της.. με αριθμό.ποσού, (ολογράφως και αριθμητικώς) ευρώ,./.

74 που καλύπτει το 0,5% της συνολικής αξίας της συμφωνίας, εκτός ΦΠΑ. ΑΡΘΡΟ 28 Αποζημίωση 28.1 Ο Προμηθευτής έχει την υποχρέωση ανά πάσα στιγμή κατά τη διάρκεια εκτέλεσης των υποχρεώσεών του, σύμφωνα με τους όρους και τις προϋποθέσεις της Συμφωνίας Πλαίσιο και σε κάθε στιγμή στο εξής, να αποζημιώνει τους Αγοραστές ή/και την Αναθέτουσα Αρχή πλήρως και αποτελεσματικά, για απώλειες ή/και ζημιές ή/και δαπάνες, ή/και έξοδα συμπεριλαμβανομένων και των δικαστικών εξόδων, ή/και εξόδων τα οποία οι Αγοραστές ή/και η Αναθέτουσα Αρχή μπορεί να επωμιστεί ή/και να επιβαρυνθεί ή/και να καταβάλει σε οποιοδήποτε τρίτο μέρος, είτε σε σχέση με οποιαδήποτε ενέργεια ή/και διαδικασία ή/και δίωξη ή/και απαίτηση που στρέφεται κατά των Αγοραστών ή/και της Αναθέτουσας Αρχής από οποιοδήποτε τρίτο μέρος, σαν αποτέλεσμα οποιασδήποτε παράνομης πράξης ή/και παράλειψης ή /και αμέλειας ή/και αθέτησης της σύμβασης ή/και παραβίασης του δικαιώματος πνευματικής ιδιοκτησίας ή/και ευρεσιτεχνίας, από την πλευρά του Προμηθευτή ή/και των εργαζομένων ή/και αντιπροσώπων ή/και συνεργατών του Ο προμηθευτής υποχρεούται, με δικά του έξοδα, να υπερασπίζεται τις ενέργειες που προκύπτουν από παραβάσεις ή επικλήσεις ή εμπορικά μυστικά και να αποζημιώνει τους Αγοραστές ή/και την Αναθέτουσα Αρχή για όλες τις ζημίες, έξοδα, τέλη και δαπάνες που αναλαμβάνουν στο πλαίσιο αυτών των ενεργειών που πραγματοποιούνται από ή λόγω της παράβασης ή την προβαλλόμενη παράβαση της επιστολής ευρεσιτεχνίας, σχεδίου ή του δικαιώματος της διανοητικής ιδιοκτησίας, ως συνεπεία της εξουσιοδοτημένης χρήσης ή κατοχής των Προϊόντων που παρέχονται από τον Προμηθευτή / Παροχέα. ΑΡΘΡΟ 29 Εμπιστευτικότητα 29.1 Κάθε Εμπλεκόμενο Μέρος υποχρεούται να χειρίζεται τις ευαίσθητες πληροφορίες που ανήκουν σε άλλο Εμπλεκόμενο Μέρος ως εμπιστευτικές και να τις διασφαλίζει αναλόγως. Για να θεωρείται μια πληροφορία εμπιστευτική, το Εμπλεκόμενο Μέρος που διαδίδει τέτοια πληροφορία πρέπει να ενημερώνει τα υπόλοιπα Εμπλεκόμενα Μέρη για την εμπιστευτική της φύση κατά την διάδοση της συγκεκριμένης πληροφορίας Κανένα Εμπλεκόμενο Μέρος δε δύναται να αποκαλύπτει οποιαδήποτε ευαίσθητη πληροφορία που ανήκει σε άλλο Εμπλεκόμενο Μέρος προς άλλο πρόσωπο χωρίς την προηγούμενη συγκατάθεση του πρώτου Εμπλεκόμενου Μέρους, εκτός αν η συμβολή των προσώπων αυτών είναι απαραίτητη σε τέτοιο βαθμό που να επηρεάζει την εκτέλεση των υποχρεώσεων των Εμπλεκομένων Μερών υπό τους όρους και./.

75 προϋποθέσεις της Συμφωνίας Πλαίσιο ή εκτός και αν η αποκάλυψη επιτρέπεται από τις διατάξεις της Συμφωνίας Πλαίσιο, σύμφωνα με τα καθοριζόμενα στο άρθρο 21 του Ν.4412/16. ΑΡΘΡΟ 30 Τροποποιήσεις 30.1 Τροποποιήσεις της παρούσας Συμφωνίας Πλαίσιο είναι υποχρεωτικό να γίνονται γραπτώς, υπογραμμένες και από τα δύο Εμπλεκόμενα Μέρη Αν το αίτημα τροποποίησης προέρχεται από τον προμηθευτή, ο τελευταίος πρέπει να το υποβάλλει στην Αναθέτουσα Αρχή. Μετά την λήψη του αιτήματος για τροποποίηση, ο προμηθευτής οφείλει να ενεργήσει για την εκτέλεση της τροποποίησης και με τον τρόπο αυτό, θα δεσμεύεται από τους παρόντες όρους και προϋποθέσεις όπως αν η εν λόγω τροποποίηση καθοριζόταν στη Συμφωνία Πλαίσιο. ΑΡΘΡΟ 31 Εφαρμοζόμενη νομοθεσία Η ερμηνεία και η εκτέλεση της Συμφωνίας Πλαίσιο, θα γίνεται με βάση το Ελληνικό δίκαιο. Οποιαδήποτε διένεξη σε σχέση με τη Συμφωνία Πλαίσιο, θα υποβάλλεται στα Ελληνικά δικαστήρια. ΑΡΘΡΟ 32 Συναντήσεις, Αναφορές, Επιθεωρήσεις Ο προμηθευτής και η Αναθέτουσα Αρχή μπορούν να οργανώσουν συναντήσεις όταν θεωρηθεί απαραίτητο, με σκοπό τη συζήτηση οποιουδήποτε θέματος προκύψει στα πλαίσια της εκτέλεσης της Συμφωνίας Πλαίσιο. Η Συμφωνία Πλαίσιο έχει συνταχθεί σε δύο (2) πρωτότυπα. Ένα προορίζεται για την Αναθέτουσα Αρχή και ένα για τον προμηθευτή. ΤΑ ΣΥΜΒΑΛΛΟΜΕΝΑ ΜΕΡΗ Ακριβές Αντίγραφο Σχης (ΕΜ) Νικόλαος Κίσσας Υ π ο δ ι ε υ θ υ ν τ ή ς Λγός (ΥΠ) Κων/να Μπαρμπαρέσου Βοηθός ΔΠΜ/3α./.

76 ΠΡΟΣΘΗΚΕΣ «1» Αγοραστές «2» Πίνακας προς Προμήθεια Υλικών./.

77 ./.

78 ΠΡΟΣΘΗΚΗ «1» ΣΤΟ ΠΑΡΑΡΤΗΜΑ «ΣΤ» ΣΤΗ Φ /71/255438/Σ.1734 ΑΝΩΤΑΤΗ ΣΤΡΑΤΙΩΤΙΚΗ ΔΙΟΙΚΗΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΣΤΡΑΤΟΥ «ΘΗΣΕΑΣ» ΔΙΕΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ/3α 12 Ιουλ 17 ΑΓΟΡΑΣΤΕΣ Η Αναθέτουσα Αρχή και οι Φορείς Διενέργειας (Αγοραστές) που παρατίθενται πιο κάτω, έχουν το δικαίωμα να υποβάλουν Παραγγελίες Προϊόντων (υπηρεσίες) υπό τους όρους της Συμφωνίας Πλαίσιο. Α/Α ΥΠΗΡΕΣΙΑ - ΜΟΝΑΔΑ 1 Αναθέτουσα Αρχή ΑΣΔΥΣ/ΔΠΜ 2 2 ο ΤΥΛ ΤΑ ΣΥΜΒΑΛΛΟΜΕΝΑ ΜΕΡΗ Ακριβές Αντίγραφο Σχης (ΕΜ) Νικόλαος Κίσσας Υ π ο δ ι ε υ θ υ ν τ ή ς Λγός (ΥΠ) Κων/να Μπαρμπαρέσου Βοηθός ΔΠΜ/3α./.

79 ΠΡΟΣΘΗΚΗ «2» ΣΤΟ ΠΑΡΑΡΤΗΜΑ «ΣΤ» ΣΤΗ Φ /71/255438/Σ.1734 ΑΝΩΤΑΤΗ ΣΤΡΑΤΙΩΤΙΚΗ ΔΙΟΙΚΗΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΣΤΡΑΤΟΥ «ΘΗΣΕΑΣ» ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ/3α 12 Ιουλ 17 ΠΙΝΑΚΑΣ ΥΠΟ ΠΡΟΜΗΘΕΙΑ ΥΛΙΚΩΝ Το Παράρτημα αυτό, θα περιέχει τα Προϊόντα που αφορούν στο τμήμα του διαγωνισμού που ανατέθηκαν στον προμηθευτή. ΤΑ ΣΥΜΒΑΛΛΟΜΕΝΑ ΜΕΡΗ Ακριβές Αντίγραφο Σχης (ΕΜ) Νικόλαος Κίσσας Υ π ο δ ι ε υ θ υ ν τ ή ς Λγός (ΥΠ) Κων/να Μπαρμπαρέσου Βοηθός ΔΠΜ/3α./.

80 ΠΡΟ ΙΑΓΡΑΦΗ ΓΕΝΙΚΟΥ ΕΠΙΤΕΛΕΙΟΥ ΣΤΡΑΤΟΥ ΠΓΕΣ-ΣΑΕ-841Ζ / ΣΤΟΛΗ ΑΣΚΗΣΕΩΝ-ΕΚΣΤΡΑΤΕΙΑΣ Μ-08 ΠΑΡΑΛΛΑΓΗΣ ΑΣΟΥΣ (Καταργεί την ΠΓΕΣ-ΣΑΕ-841ΣΤ/11-08) ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ /2ο ΑΘΗΝΑ ΙΑΝΟΥΑΡΙΟΣ 2010

81 ΠΙΝΑΚΑΣ ΤΡΟΠΟΠΟΙΗΣΕΩΝ - ΙΟΡΘΩΣΕΩΝ ΤΗΣ ΠΓΕΣ-ΣΑΕ-841Ζ/ Α/Α Αριθµός-Ηµ/νία ιαταγής Ηµεροµηνία Αυτός που καταχώρησε τη τροποποίηση Καταχώρισης Βαθµός Ονοµατεπώνυµο Μονογραφή Οδηγίες: Καταχωρήστε στο Πίνακα κάθε διαταγή για επιβεβαίωση ότι οι µεταβολές πραγµατοποιήθηκαν.

82 ΠΡΟ ΙΑΓΡΑΦΗ ΓΕΝΙΚΟΥ ΕΠΙΤΕΛΕΙΟΥ ΣΤΡΑΤΟΥ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ Σελίδα 1. ΕΙΣΑΓΩΓΗ Σκοπός Σχετικά Βοηθήµατα ΑΠΑΙΤΗΣΕΙΣ Πρώτες Ύλες Κατασκευαστικά Στοιχεία Γενικά Κατασκευή χιτωνίου Κατασκευή παντελονιού Χρωµατισµός 6 3. ΕΙΓΜΑΤΟΛΗΨΙΑ - ΕΛΕΓΧΟΣ ΠΟΙΟΤΗΤΑΣ είγµατα Επίσηµα είγµατα Υπηρεσίας είγµατα Προµηθευτών για Αξιολόγηση Προδείγµατα Μειοδοτών για Μαζική Παραγωγή (Βιοµηχανικό Πρότυπο) Μερίδα- ειγµατοληψία Μερίδα ειγµατοληψία Έλεγχοι Ποιότητας Έλεγχος Εγκαταστάσεων Κατασκευαστή Εργαστηριακός Έλεγχος Μακροσκοπικός Έλεγχος ΙΑΦΟΡΑ Συσκευασία Χιτώνια Παντελόνια Πλήρεις Στολές (σετ) Επισηµάνσεις Χιτώνιο Παντελόνι Παραλαβή Απόρριψη ΑΠΟΨΕΙΣ ΠΑΡΑΤΗΡΗΣΕΙΣ ΟΡΙΣΜΟΙ - ΣΥΝΤΜΗΣΕΙΣ ΚΑΙ ΣΥΜΒΟΛΑ 18

83 -4- ΠΑΡΑΡΤΗΜΑΤΑ Α Β Γ Ε ΣΤ Ζ Κατασκευαστικά Σχέδια Χιτωνίου Κατασκευαστικά Σχέδια Γιακά Τσεπών Χιτωνίου Κατασκευαστικά Σχέδια Μανικιών Χιτωνίου Κατασκευαστικά Σχέδια Παντελονιού Κατασκευαστικά Σχέδια Τσεπών Παντελονιού Κατασκευαστικά Σχέδια Οπών Αερισµού Χιτωνίου Πίνακας Τελικών Κατασκευαστικών Στοιχείων Χιτωνίου Στολής Ασκήσεων- Εκστρατείας Μ-08 Η Πίνακας Κατασκευαστικών Στοιχείων Παντελονιού Στoλής Ασκήσεων- Εκστρατείας Μ-08 Θ Ειδικές Απαιτήσεις για το Ύφασµα Σύµµεικτο ΤΟΥΑΛ RIP-STOP No 225 Ι Απαιτήσεις Πολυεστερικής Κλωστής ΙΑ Ειδικές Απαιτήσεις για τα Κουµπιά Πλαστικά Φ/Π ιαµέτρου 18 mm ΙΒ Ειδικές Απαιτήσεις για τα Κορδόνια Βαµβακερά Φ/Π ΙΓ Ειδικές Απαιτήσεις για την Ταινία Βαµβακερή Μερσεριζέ Λευκή πλάτους 50 mm Ι Ειδικές Απαιτήσεις για την Ταινία Βαµβακερή Φ/Π πλάτους 16 mm ΙΕ Ειδικές Απαιτήσεις για την Πόρπη Απλή Μικρού Μεγέθους ΙΣΤ ΙΖ ΙΗ ΙΘ Πίνακας Ανοχών και Εκπτώσεων για Εκτροπές Υφασµάτων (Βαµβακερά Σύµµεικτα) Καρτέλα Οδηγιών Συντήρησης Στολής Υπόδειγµα Καρτέλας Βιοµηχανικού Προτύπου είγµατος Έλεγχοι Σταδίου Αξιολόγησης Προσφορών Κ Ειδικές Απαιτήσεις για τα Χαρτοκιβώτια Συσκευασίας Υλικών (Πεντάφυλλα) ΚΑ Τυχαία ειγµατοληψία ΚΒ Υπόδειγµα Ανάλυσης Προδιαγραφής και Προτάσεων Βελτίωσής της

84 ΣΤΟΛΗ ΑΣΚΗΣΕΩΝ - ΕΚΣΤΡΑΤΕΙΑΣ M-08 (ΠΑΡΑΛΛΑΓΗΣ ΑΣΟΥΣ) 1. ΕΙΣΑΓΩΓΗ 1.1 Σκοπός Η προδιαγραφή αυτή καθορίζει τα χαρακτηριστικά και τις τεχνικές απαιτήσεις της Υπηρεσίας για τη κατασκευή και τη προµήθεια Χιτωνίων, Παντελονιών ή Σετ Στολών Σσκήσεων Εκστρατείας M08, που προορίζονται για στρατιωτική χρήση. 1.2 Σχετικά βοηθήµατα Η Τεχνική Προδιαγραφή ΠΓΕΣ-ΣAE-841ΣΤ/11-08 (Στολή Ασκήσεων Εκστρατείας Μ08), η οποία καταργείται MIL-T-44047E/26 June 1991 (Trousers, Camouflage Pattern, Combat) MIL-DTL-32158/19 Jan 2004 (Detail Specification, Trousers, All Purpose Environmental Camouflage) MIL-DTL-44048H/30 Nov 2000 (Detail Specification, Coats, Camouflage Pattern, Combat) MIL-DTL-44436A/19 April 2005 (Cloth, Camouflage Pattern, Wind Resistant Poplin, Nylon Cotton Blend) MIL-DTL / 8 JAN 2002 (Detail Specification Thread Polyester) Φ.Ε.Κ 166/Α/ Φ.Ε.Κ 1045/Β/ Φ.Ε.Κ 1283/Β/ Πληροφορίες από το 700 ΣΕ, το Εµπόριο, τη Βιοµηχανία και το διαδίκτυο Το Τεχνικό Εγχειρίδιο Τ.Ε Μέθοδοι ειγµατοληπτικού Ελέγχου Το Τεχνικό Εγχειρίδιο Τ.Ε , Εργαστηριακοί Μέθοδοι Ελέγχου Υλικών, Μέρος 2 ο, Υφάσµατα. 2. ΑΠΑΙΤΗΣΕΙΣ 2.1 Πρώτες Ύλες Ύφασµα σύµµεικτο ΤΟΥΑΛ RIP-STOP Νο 225 µε τα χαρακτηριστικά που περιγράφονται στο Παράρτηµα ''Θ'' Κλωστή πολυεστερική τρίκλωνη φαιοπράσινη ΝΕ 30/3 µε τα χαρακτηριστικά που περιγράφονται στο Παράρτηµα ''I'' Κουµπιά πλαστικά φαιοπράσινα µε τα χαρακτηριστικά που περιγράφονται στο Παράρτηµα ''ΙΑ'' Κορδόνια βαµβακερά φαιοπράσινα µε τα χαρακτηριστικά που περιγράφονται στο Παράρτηµα IΒ.

85 Ταινία βαµβακερή µερσεριζέ λευκή µε τα χαρακτηριστικά που περιγράφονται στο Παράρτηµα ''ΙΓ'' Ταινία βαµβακερή φαιοπράσινη µε τα χαρακτηριστικά που περιγράφονται στο Παράρτηµα ''I Πόρπη απλή ορειχάλκινη µε τα χαρακτηριστικά που περιγράφονται στο Παράρτηµα IΕ Χαρτοκιβώτια συσκευασίας πεντάφυλλα µε τα χαρακτηριστικά που περιγράφονται στο Παράρτηµα K Nylon σακούλα µε οπές αερισµού για την συσκευασία κάθε χιτωνίου ή παντελονιού ή πλήρης στολής µε ανάλογες διαστάσεις. 2.2 Κατασκευαστικά στοιχεία Γενικά Τα χιτώνια και τα παντελόνια κατασκευάζονται σε 7 µεγέθη (XXS, XS, S, M, L, XL, XXL) σύµφωνα µε τις διαστάσεις που καθορίζονται στα Παραρτήµατα "Ζ" και "Η" αντίστοιχα, σε συνδυασµό µε τα σχέδια των Παραρτηµάτων "Α" έως "ΣΤ" της Τεχνικής Προδιαγραφής Όλες οι ραφές των ενισχυτικών υφασµάτων γίνονται µε διπλά γαζιά και µε την χρήση δίγαζης µηχανής Όλες οι κουµπότρυπες πρέπει είναι του τύπου µε κεφαλή για ευκολότερη χρήση και µεγαλύτερες αντοχές. Κάθε κουµπότρυπα πρέπει να είναι ενισχυµένη περιµετρικά µε ενισχυτική ραφή (σχέδιο 18 του Παραρτήµατος "ΣΤ"). Η κατασκευή των κουµπότρυπων γίνεται µε το ύφασµα της παραγράφου 2.1.1, µε τη κλωστή της παραγράφου και µε πυκνότητα βελονιών 5-6 ανά εκατοστό. Κατά το µακροσκοπικό έλεγχο πρέπει να ελέγχεται, από την επιτροπή Ελέγχου και Παραλαβής, η πυκνότητα των βελονιών σε κάθε κουµπότρυπα Κατασκευή χιτωνίου Το χιτώνιο αποτελείται από τρία βασικά φύλλα (δύο µπροστινά και ένα πίσω φύλλο), τα µανίκια και το γιακά Μπροστινά φύλλα Τα δύο µπροστινά φύλλα ενώνονται µεταξύ τους µε τέσσερα πλαστικά κουµπιά της παραγράφου στο δεξιό φύλλο (πατιλέτα), συν ένα στην άνω άκρη προς το γιακά. Οι τέσσερις κουµπότρυπες βρίσκονται σε εσωτερική πατιλέτα έτσι ώστε µετά το κούµπωµα να µην είναι ορατές ούτε αυτές ούτε τα κουµπιά. Το κουµπί που τοποθετείται στην άνω άκρη προς το γιακά (δεξιό µέρος) και η αντίστοιχη κουµπότρυπα στο αριστερό είναι ορατά Κάτω από το συγκεκριµένο κουµπί και σε απόσταση περίπου 6cm από αυτό ράβεται θηλυκή ταινία VELCRO διαστάσεων 4cm x 3cm ενώ κάτω από την αντίστοιχη κουµπότρυπα ράβεται αρσενική ταινία VELCRO ίδιων διαστάσεων, µε σκοπό να µην επιτρέπει το άνοιγµα του χιτωνίου περισσότερο από αυτό το σηµείο. Η ταινία VELCRO ράβεται µε τρόπο ώστε η µεγάλη διάστασή της να είναι παράλληλη µε το άνοιγµα του χιτωνίου όπως φαίνεται και στο σχέδιο 3 του Παραρτήµατος Α.

86 Τα µπροστινά φύλλα φέρουν δύο τσέπες επάνω και δύο κάτω στις θέσεις και διαστάσεις που φαίνονται στο σχέδιο 1 του Παραρτήµατος "Α" και στα σχέδια 5, 5α και 6 του Παραρτήµατος "Β". Η επάνω αριστερή τσέπη φέρει εσωτερικά τσεπάκι µε στρίφωµα στο πάνω µέρος για τη χρήση µολυβιών διαστάσεων 13 x 6cm Στις δύο επάνω και στις δύο κάτω τσέπες το ύφασµα αναδιπλώνεται κατά 2,5 cm 3,0 cm cm µε τον τρόπο που φαίνεται στα σχέδια 5 και 5α του Παραρτήµατος Β 'Όλες οι τσέπες φέρουν καπάκι µε εσωτερικές δύο κουµπότρυπες ώστε το κούµπωµά τους στα αντίστοιχα κουµπιά να µην είναι ορατό. Το βάθος της πιέτας τόσο στις άνω όσο και στις κάτω τσέπες του χιτωνίου είναι [3+3] cm συνολικά 6cm. Οι διαστάσεις 15 και 6,5 cm στο σχέδιο 6 του Παραρτήµατος "Β" αναφέρονται στο ωφέλιµο µήκος (βάθος) και στο πλάτος του καπακιού τσέπης Η απόσταση της κάθε τσέπης από το στρίφωµα του χιτωνίου πρέπει να είναι για τα µεγέθη XXS-XS-S (4 cm), για τα µεγέθη M- L-XL (5 cm) και για το µέγεθος XXL (6 cm) Πάνω από την αριστερή άνω τσέπη και σε απόσταση 0,5 cm, όπως φαίνεται στο σχέδιο 1 του Παραρτήµατος A, ράβεται θηλυκή ταινία VELCRO πλάτους 2cm και µήκους 14cm. Πάνω από την θηλυκή ταινία VELCRO τοποθετείται το αντίστοιχο κοµµάτι της αρσενικής Πίσω Φύλλο Το πίσω φύλλο είναι µονοκόµµατο και συρράπτεται στα πλαϊνά του µε τα δύο µπροστινά φύλλα και τους ώµους όπως φαίνεται στα σχέδια 1 και 2 του Παραρτήµατος "Α" Το πίσω φύλλο, επί των πλαϊνών συρραφών, και σε απόσταση Ε (Τάλια Παράρτηµα Ζ ), όπως καθορίζεται στο σχέδιο 2 του Παραρτήµατος Α, φέρει κοµµάτια υφάσµατος τριγωνικού άκρου τα οποία φέρουν κουµπότρυπα που αντιστοιχεί σε κουµπί το οποίο είναι ραµµένο στο πίσω φύλλο. Επιπλέον στο πίσω φύλλο υπάρχει και δεύτερο κουµπί που εξυπηρετεί την αυξοµείωση της µέσης (σχέδιο 2 του Παραρτήµατος "Α") µε τη χρήση του υφάσµατος τριγωνικού άκρου Η απόσταση των δύο κουµπιών πρέπει να είναι 5 cm ± 0,25 cm (από κέντρο σε κέντρο). Τα δύο αυτά υφάσµατα τριγωνικού άκρου (ένα σε κάθε πλευρά) πρέπει να βρίσκονται στην ίδια ευθεία (σε αυτό βοηθούν και γραµµές που υπάρχουν στο ύφασµα), να είναι παράλληλα µε το κάτω άκρο του χιτωνίου (σχέδιο 2 του Παραρτήµατος "Α") και οι κουµπότρυπές τους να ταυτίζονται απόλυτα µε το πρώτο κουµπί χωρίς να µαζεύει το χιτώνιο. Οι διαστάσεις των δύο αυτών υφασµάτων τριγωνικού άκρου πρέπει να είναι σύµφωνες µε τα καθοριζόµενα στο σχέδιο 9 του Παραρτήµατος Γ Μανίκια Το κάθε µανίκι σχηµατίζεται µε τη συρραφή δύο φύλλων. Μετά τη συρραφή της εξωτερικής ραφής τοποθετείται επιπλέον κοµµάτι υφάσµατος, το επιαγκώνιο µορφής τραπεζίου µε βάσεις 24 και 28cm και ύψος 23-24cm (όπως φαίνεται στο σχέδιο 9α του Παραρτήµατος "Γ") Στο κάτω άκρο του κάθε µανικιού τοποθετείται κοµµάτι υφάσµατος τριγωνικού άκρου µε κουµπότρυπα που αντιστοιχεί σε αντίστοιχο κουµπί. Υπάρχουν και δύο ακόµα κουµπιά που χρησιµοποιούνται για

87 -4- αυξοµείωση του µανικιού (σχέδια 7, 8 και 9 του Παραρτήµατος Γ ). Η απόσταση από κουµπί σε κουµπί (από κέντρο σε κέντρο) πρέπει να είναι 4cm ± 0,25 cm. Οι κουµπότρυπες των δύο αυτών υφασµάτων τριγωνικού άκρου πρέπει να ταυτίζονται απόλυτα µε το πρώτο κουµπί χωρίς να µαζεύει το ύφασµα στο µανίκι. To κοµµάτι υφάσµατος τριγωνικού άκρου σε κάθε µανίκι πρέπει να είναι παράλληλο προς το άκρο του µανικιού και η µία πλευρά του να ταυτίζεται µε το άκρο του µανικιού όπως φαίνεται στο σχέδιο 7 του παραρτήµατος Γ. Οι διαστάσεις των δύο αυτών υφασµάτων τριγωνικού άκρου πρέπει να είναι σύµφωνες µε τα καθοριζόµενα στο σχέδιο 9 του Παραρτήµατος Γ Γιακάς Ο γιακάς κατασκευάζεται από δύο φύλλα. Το ανάπτυγµά του έχει σχήµα ισοσκελούς τραπεζίου και ράβεται στο χιτώνιο µε τη µικρή πλευρά του (σχέδιο 4 του Παραρτήµατος "Β"). Στη µέση της ένωσης του γιακά µε το πίσω φύλλο του χιτωνίου ράβεται θηλιά κατασκευασµένη από ύφασµα ίδιο µε αυτό του χιτωνίου η οποία χρησιµεύει για την ανάρτησή του (χιτωνίου). Η θηλιά δεν απεικονίζεται στα σχέδια του χιτωνίου του Παραρτήµατος Α Στο χιτώνιο υπάρχουν συνολικά 15 πονταρισιές. Αναλυτικότερα υπάρχουν δύο σε κάθε τσέπη εσωτερικά του καπακιού (4 x 2=8). ύο (2) στο µικρό τσεπάκι, δύο (2) στο άνοιγµα του καπακιού της µικρής τσέπης και τρεις (3) στην πατιλέτα Οι ενώσεις των µπροστινών φύλλων µε το πίσω φύλλο στη περιοχή των ώµων, οι πλαϊνές ραφές των µπροστινών φύλλων µε το πίσω φύλλο, οι ραφές των µανικιών µε τα µπροστινά και το πίσω φύλλο, οι πλαϊνές ραφές των µανικιών, οι ραφές των επιαγκωνίων των µανικιών, οι ραφές των υφασµάτων τριγωνικών άκρων καθώς και οι ραφές στο πάνω µέρος των καπακιών των τσεπών γίνονται µε διπλά γαζιά και µε την χρήση δίγαζης µηχανής Κάτω από την µασχάλη και εκατέρωθεν της πλαϊνής ραφής του κυρίου σώµατος και του µανικιού δηµιουργείται από µία (1) τρύπα εξαερισµού (συνολικά 4) διαµέτρου 5mm τοποθετηµένες στις κορυφές τετραγώνου πλευράς 6cm (σχέδιο 16 του Παραρτήµατος "ΣΤ"). Κάθε τρύπα πρέπει να είναι ενισχυµένη περιµετρικά µε πυκνή ενισχυτική ραφή όπως φαίνεται στο σχέδιο 17 του Παραρτήµατος "ΣΤ". Οι κλειστές τρύπες, η κακή ενίσχυση της ραφής, η αραιή ενίσχυση της ραφής, οι διαφορετική διάµετρος καθώς και η λάθος απόσταση µεταξύ τους αποτελούν εκτροπές από την προδιαγραφή Οι ραφές κάτω από τη µασχάλη θα πρέπει να σχηµατίζουν σταυρό όπως φαίνεται στο σχέδιο 16 του Παραρτήµατος ΣΤ. Η µη ταύτιση των ραφών σηµαίνει σοβαρό ελάττωµα κατασκευής καθόσον αυτό προέρχεται από στραβό ράψιµο ή λάθος κόψιµο του υφάσµατος και πρέπει να δίδεται ιδιαίτερη προσοχή από την επιτροπή αξιολόγησης των προσφορών και την επιτροπή ελέγχου και παραλαβής των υλικών Στο κάτω άκρο των χιτωνίων και τα άκρα των µανικιών το ύφασµα αναδιπλώνεται κατά 3,0cm ± 0,2. cm Κατασκευή παντελονιού Το παντελόνι αποτελείται από τέσσερα βασικά φύλλα (δύο µπροστινά και δύο πίσω φύλλα), τις πλαϊνές τσέπες, τα επιγονάτια, τα κορδόνια, τη ζώνη και το ενισχυτικό ύφασµα καβάλου.

88 Μπροστινά φύλλα Στα πλαϊνά και πάνω σηµεία των δύο µπροστινών φύλλων σχηµατίζονται λοξές τσέπες µε άνοιγµα cm, το εσωτερικό των οποίων αποτελείται από το ίδιο ύφασµα µε το εξωτερικό του παντελονιού Το ωφέλιµο βάθος της µπροστινής τσέπης είναι 15-16cm προκύπτει δε από το ότι το τέλος της τσέπης από τo κάτω άκρο της ζώνης είναι 37-38cm Τα δύο µπροστινά φύλλα ενώνονται µεταξύ τους µε πέντε (5) πλαστικά κουµπιά της παραγράφου Στο δεξιό φύλλο υπάρχουν τα κουµπιά ενώ στο αριστερό υπάρχουν οι αντίστοιχες κουµπότρυπες. Οι τέσσερις (4) κουµπότρυπες βρίσκονται σε εσωτερική πατιλέτα έτσι ώστε µετά το κούµπωµα να µην είναι ορατές ούτε αυτές ούτε τα κουµπιά. Στο τέλος της πατιλέτας, η ραφή µαζί µε τη πονταρισιά, σχηµατίζουν τρίγωνο όπως φαίνεται και στο σχέδιο 13α του Παραρτήµατος. Στο µέσο του τριγώνου αυτού µετράτε και η κατάσταση (διάσταση Γ) που καθορίζεται στο σχέδιο 13α του Παραρτήµατος και το Παράρτηµα Η Πίσω φύλλα Στο καθένα από τα δύο πίσω φύλλα (σχέδιο 11 του Παραρτήµατος ) και σε απόσταση 8,5 cm 9 cm από το πάνω σηµείο της ζώνης κατασκευάζονται τσέπες σύµφωνα µε τα καθοριζόµενα στο σχέδιο 15 του Παραρτήµατος "Ε". Οι τσέπες φέρουν καπάκια µε δύο κουµπότρυπες εσωτερικές και κάτω από αυτές ράβονται αντίστοιχα κουµπιά. Το εσωτερικό των οποίων αποτελείται από το ίδιο ύφασµα µε το εξωτερικό του παντελονιού Πλαϊνές Τσέπες Στις δύο συρραφές των µπροστινών µε τα πίσω φύλλα και σε απόσταση περίπου 5 cm από την κάθε πλαϊνή τσέπη, ράβονται αντίστοιχα τσέπες µε τρεις πιέτες η καθεµία και αντίστοιχο καπάκι (σχέδια 10 και 12 του Παραρτήµατος " " και σχέδιο 14 του Παραρτήµατος "Ε"). Το βάθος της κάθε πιέτας της πλαϊνής τσέπης είναι των δύο πρώτων προς τα εµπρός 3cm η καθεµία και της τρίτης 4+4=8 cm. Η θέση της πλαϊνής τσέπης είναι συµµετρική ως προς την πλαϊνή ραφή του παντελονιού. Η κάθε πλαϊνή τσέπη ράβεται πάνω σε τµήµα του επιγονάτιου όπως φαίνεται στα σχέδια 10 και 12 του Παραρτήµατος Επιγονάτια Στο κάθε µπροστινό φύλλο και στις θέσεις που φαίνονται στα σχέδια 11, 12 και 13 του Παραρτήµατος " ", ράβονται αντίστοιχα κοµµάτια για την ενίσχυση της περιοχής του γονάτου (επιγονάτια) από το ίδιο ύφασµα. Το κάθε επιγονάτιο για τα µεγέθη XXS, XS και S πρέπει να έχει µήκος cm ενώ για τα µεγέθη M, L, XL και XXL πρέπει να έχει µήκος cm. Το κάθε επιγονάτιο ακριβώς στο µέσο του φέρει δύο πιέτες, οι οποίες πρέπει να βρίσκονται στην ίδια θέση όπως φαίνεται στο σχέδιο 10 του Παραρτήµατος " ". Οι πιέτες κατασκευάζονται στο επιγονάτιο και το κυρίως ύφασµα µαζί και χρησιµεύουν στο να διευκολύνουν στη κλήση του γονάτου. Για τον έλεγχο κατασκευής των δύο πιετών και στα δύο υφάσµατα µαζί γυρίζεται το κάθε µπατζάκι ανάποδα και διαπιστώνεται η ύπαρξη των πιετών και εσωτερικά.

89 Κορδόνι Στο κάτω άκρο των σκελών το ύφασµα αναδιπλώνεται κατά 2,5-3cm και δηµιουργείται αυλάκι για να περνάει κορδόνι της παραγράφου µε τα χαρακτηριστικά του Παραρτήµατος ΙΒ που έχει ως σκοπό τη συστολή και σύσφιξη των άκρων. Το µήκος και ο τρόπος κατασκευής φαίνονται στα σχέδια 10, 11, 12 και 13 του Παραρτήµατος Ζώνη Η ζώνη είναι µονοκόµµατη µε εσωτερική ενίσχυση, γαζώνεται στο επάνω µέρος των τεσσάρων φύλλων µε ορατή ραφή και έχει πλάτος 4±0,5cm. Εσωτερικά είναι ενισχυµένη µε λωρίδα του ιδίου υφάσµατος και φέρει επτά στιλάκια µήκους 5,5-6cm. Τα πέντε στιλάκια τοποθετούνται στα πίσω φύλλα (το ένα στη πίσω ραφή) και από ένα σε κάθε µπροστινό φύλλο Στο κάθε πλαϊνό µέρος της ζώνης τοποθετείται ταινία βαµβακερή της παραγράφου η οποία φέρει πόρπη για αυξοµείωση της µέσης. Η πόρπη πρέπει να βρίσκεται προς το µέρος της πλαϊνής τσέπης (σχέδιο 15 του Παραρτήµατος Ε"). Η ταινία πρέπει να ενισχύεται στη άκρη της µε µεταλλικό υλικό όπως και η πόρπη και να διέρχεται από την πόρπη µε ευκολία. Η θέση και το µήκος της ταινίας πρέπει να είναι τέτοια ώστε να µπορεί να περάσει στη πόρπη χωρίς να απαιτηθεί να δηµιουργεί διπλώσεις στο παντελόνι. Το µήκος του µεγάλου τµήµατος της βαµβακερής ταινίας όταν είναι ελεύθερο πρέπει να είναι 13 cm ± 0,2 cm µε την αναδίπλωση και το µεταλλικό τµήµα. Το µήκος του µικρού τµήµατος της διπλής βαµβακερής ταινίας πρέπει να είναι 4 cm ± 0,2 cm µε την αναδίπλωση και χωρίς το µεταλλικό τµήµα. Η θέση της ταινίας είναι ακριβώς πάνω από τις αντίστοιχες πίσω τσέπες Ενισχυτικό Ύφασµα Καβάλου Οι διαστάσεις του ενισχυτικού υφάσµατος για τον κάτω καβάλο είναι 19-20cm. Για τον άνω καβάλο, για τα µεγέθη XXS, XS, είναι 26cm και για τα λοιπά µεγέθη είναι 33-34cm. Το φάρδος του ενισχυτικού υφάσµατος πρέπει να είναι ίσο µε το µισό της µέσης συν 2 cm. Όλες οι ραφές του ενισχυτικού υφάσµατος γίνονται µε δίγαζη πλακοραφή Στο παντελόνι υπάρχουν συνολικά 37 πονταρισιές. αναλυτικότερα υπάρχουν : ύο σε κάθε στυλάκι της ζώνης, δηλαδή 7 x 2 = ύο σε κάθε πλαϊνή τσέπη, δηλαδή 2 x 2 = ύο σε κάθε πίσω τσέπη, δηλαδή 2 x 2 = Μία στη βάση του µπροστινού ανοίγµατος Επτά σε κάθε πλαϊνή τσέπη από τις οποίες οι πέντε στο ύφασµα της τσέπης που σχηµατίζονται οι πιέτες, µία στο µπροστινό κάτω άκρο του καπακιού και µία στην κάτω γωνία της τσέπης, δηλαδή 7 x 2 = Οι ραφές κάτω από το καβάλο θα πρέπει να σχηµατίζουν σταυρό όπως φαίνεται στο σχέδιο 16 του Παραρτήµατος ΣΤ, χωρίς να κατασκευάζονται οπές αερισµού. Η µη ταύτιση των ραφών σηµαίνει σοβαρό ελάττωµα

90 -7- κατασκευής καθόσον αυτό προέρχεται από στραβό ράψιµο ή λάθος κόψιµο του υφάσµατος και θα πρέπει να ελέγχεται από την επιτροπή αξιολόγησης των προσφορών και την επιτροπή ελέγχου και παραλαβής των υλικών Χρωµατισµός Το χρώµα των χιτωνίων και των παντελονιών πρέπει να είναι τρίχρωµο παραλλαγής. Το διασπαστικό σχέδιο και οι ιδιότητες του υφάσµατος κατασκευής τους (χρωµατοµετρικές συντεταγµένες και ανακλαστικότητα στο IR) πρέπει να είναι ίδια µε τα καθοριζόµενα στο Παράρτηµα Θ και τις προσθήκες του 1 και ΕΙΓΜΑΤΟΛΗΨΙΑ - ΕΛΕΓΧΟΣ ΠΟΙΟΤΗΤΑΣ 3.1 είγµατα Επίσηµα είγµατα Υπηρεσίας Τα επίσηµα δείγµατα της Υπηρεσίας, τα οποία υπάρχουν για την διαδικασία προκηρύξεως διαγωνισµού προµηθείας του υλικού, ισχύουν µόνο για τα χαρακτηριστικά που αναγράφονται στις καρτέλες τους. Σε περίπτωση που υπάρχουν ασυµφωνίες µεταξύ των επισήµων δειγµάτων και όρων της τεχνικής προδιαγραφής που δεν διευκρινίζονται αλλού, υπερισχύει η προδιαγραφή. Τα επίσηµα δείγµατα δεν ισχύουν για τυχόν κακοτεχνίες ή κατασκευαστικές ατέλειες που µπορεί να υπάρχουν σε αυτά Τα επίσηµα δείγµατα φέρουν καρτέλα και µολυβοσφραγίδα τα οποία σε καµία περίπτωση δεν αφαιρούνται. Η αφαίρεση της µολυβοσφραγίδας ή της καρτέλας του δείγµατος ή αποκοπή του σπάγκου πρόσδεσής τους σηµαίνει την καταστροφή του. Επίσης απαγορεύεται η αναγραφή στοιχείων ή αλλοίωση των χαρακτηριστικών του δείγµατος καθόσον αυτό σηµαίνει την καταστροφή του είγµατα Προµηθευτών για Αξιολόγηση Οι προµηθευτές µαζί µε την προσφορά τους υποχρεούνται να καταθέσουν ως δείγµατα τέσσερα (4) χιτώνια ή τέσσερις (4) περισκελίδες ή τέσσερις (4) πλήρεις στολές ασκήσεων εκστρατείας (εφόσον ο διαγωνισµός αφορά σετ στολών) σε µεγέθη XS, S, M και L, τα οποία θα ελέγχονται µακροσκοπικά από την επιτροπή αξιολόγησης των προσφορών προκειµένου να διαπιστωθεί η συµφωνία τους µε τις απαιτήσεις της παρούσας προδιαγραφής. Τα δείγµατα πρέπει να είναι κατασκευασµένα µε κλωστή χρώµατος που θα καθορίζεται στη διακήρυξη και δεν επιτρέπεται η χρήση κλωστής διαφορετικού χρώµατος. είγµατα ραµµένα µε κλωστή διαφορετικού χρώµατος απορρίπτονται υποχρεωτικά Τα δείγµατα θα πρέπει να είναι κατασκευασµένα και συσκευασµένα σύµφωνα µε τις απαιτήσεις της παρούσης Τεχνικής Προδιαγραφής και η εργασία κατασκευής θα πρέπει να είναι ιδιαίτερα επιµεληµένη. Κατά το µακροσκοπικό έλεγχο η επιτροπή αξιολόγησης θα καταγράφει τις οποιεσδήποτε διαφορές που παρουσιάζουν τα δείγµατα σε σχέση µε τα καθοριζόµενα στην τεχνική προδιαγραφή, το επίσηµο δείγµα της Υπηρεσίας και τους κανόνες της τέχνης σαν εκτροπή. είγµατα προµηθευτών µε εκτροπές θα απορρίπτονται υποχρεωτικά καθόσον όλοι οι όροι της παρούσης τεχνικής προδιαγραφής είναι απαράβατοι Σε περίπτωση που δεν κατατεθούν τα προβλεπόµενα δείγµατα (µέγεθος, χρώµα κλωστής κατασκευής κλπ) ή πραγµατοποιηθεί απόρριψη έστω και ενός δείγµατος (χιτώνιο ή παντελόνι) κατά τον µακροσκοπικό έλεγχο, η προσφορά θα απορρίπτεται και δεν θα αποστέλλεται δείγµα στο Χηµείο Στρατού για εργαστηριακό έλεγχο.

91 Εφόσον και τα τέσσερα (4) δείγµατα (χιτώνιο ή παντελόνι ή πλήρεις στολές) ικανοποιούν µακροσκοπικά πλήρως τις απαιτήσεις της τεχνικής προδιαγραφής, τα δύο (2) δείγµατα (χιτώνιο ή παντελόνι ή πλήρεις στολές), επιλεγόµενα τυχαία, θα αποστέλλονται στο Χηµείο Στρατού για εργαστηριακές εξετάσεις ενώ τα άλλα δύο (2) θα τηρούνται από την επιτροπή µέχρι την κατακύρωση του διαγωνισµού Το Χηµείο Στρατού στα δείγµατα των προµηθευτών για αξιολόγηση θα πραγµατοποιεί όλους τους ελέγχους που καθορίζονται στο Παράρτηµα ΙΘ. Εάν από τα αποτελέσµατα των εργαστηριακών εξετάσεων προκύπτει ότι οι τιµές των ιδιοτήτων των χιτωνίων και των παντελονιών βρίσκονται µέσα στα προσδιοριζόµενα από την προδιαγραφή όρια (χωρίς να λαµβάνονται υπόψη οι αποκλίσεις για τις οποίες επιβάλλεται πρόστιµο), τότε οι τεχνικές προσφορές των προµηθευτών θα γίνονται αποδεκτές, διαφορετικά θα απορρίπτονται Τα δείγµατα που θα υποστούν εργαστηριακό έλεγχο καθώς και το κόστος των ελέγχων του Παραρτήµατος ΙΘ επιβαρύνουν τους προµηθευτές. Τα δείγµατα των προµηθευτών που δεν αξιολογήθηκαν ή δεν απεστάλησαν για έλεγχο στο Χηµείο Στρατού θα επιστρέφονται στους προµηθευτές µετά την υπογραφή της σύµβασης Οι προµηθευτές εφόσον το επιθυµούν µπορούν να καταθέσουν µαζί µε τα δείγµατά τους, υπεύθυνη δήλωση και κοµµάτι υφάσµατος παραλλαγής Νο 225, µήκους ένα µέτρο (1 m) και ολοκλήρου πλάτους, προκειµένου να αποσταλεί στο Χηµείο Στρατού για να µετρηθούν οι τιµές των χρωµατικών συντεταγµένων (L*, a* και b*) και να προσδιορισθούν οι διαφορές χρωµατισµού ( Ε CMC ) Επί του υφάσµατος πρέπει να είναι αποτυπωµένα τα στοιχεία του προµηθευτή και ο διαγωνισµός για τον οποίο κατατίθεται Η υπεύθυνη δήλωση πρέπει να συµπεριλαµβάνεται στην τεχνική προσφορά και να αναφέρονται επί αυτής ότι : Ο προµηθευτής καταθέτει κοµµάτι υφάσµατος για έλεγχο και επιθυµεί να ελεγχθεί από το Χηµείο Στρατού προκειµένου να µετρηθούν οι τιµές των χρωµατικών συντεταγµένων (L*, a* και b*) και να προσδιορισθούν οι διαφορές χρωµατισµού ( Ε CMC ) για όλα τα χρώµατα της παραλλαγής Τα αποτελέσµατα του ελέγχου θα τα χρησιµοποιήσει αποκλειστικά και µόνο για προσωπική του χρήση και συγκεκριµένα για τον έλεγχο του οργάνου που χρησιµοποιεί για µέτρησης, είναι ανεξάρτητα µε την εξέλιξη του διαγωνισµού καθώς και µετρήσεις που θα διενεργηθούν στα υποβαλλόµενα δείγµατα για αξιολόγηση καθώς και µε µετρήσεις που θα διενεργηθούν κατά το στάδιο ελέγχου και παραλαβής εφόσον του κατακυρωθεί ο διαγωνισµός Εφόσον δεν κατατεθεί υπεύθυνη δήλωση µε την τεχνική προσφορά ή στην υπεύθυνη δήλωση δεν αναγράφονται τα καθοριζόµενα στην παράγραφο δεν θα αποστέλλεται δείγµα υφάσµατος για έλεγχο Υφάσµατα για έλεγχο θα αποστέλλονται στο Χηµείο Στρατού για µετρήσεις µόνο στη περίπτωση που θα αποσταλούν και δείγµατα του προµηθευτή για εργαστηριακές εξετάσεις σύµφωνα µε τα καθοριζόµενα στη παράγραφο Το χηµείο Στρατού θα ελέγχει το δείγµα υφάσµατος για κάθε χρώµα σύµφωνα µε τα καθοριζόµενα στο Παράρτηµα Θ.

92 Το κόστος των ελέγχων του υφάσµατος, µετρήσεις των χρωµατικών συντεταγµένων και προσδιορισµού της διαφοράς χρωµατισµού, επιβαρύνει τους προµηθευτές και τα αποτελέσµατα τους επιδίδονται (από το ΧΗΣ) µετά την καταβολή των εξόδων Όπως αναφέρεται και παραπάνω στη παράγραφο , τα αποτελέσµατα αυτά προορίζονται για προσωπική χρήση από τους προµηθευτές είναι ανεξάρτητα από άλλες µετρήσεις και σε καµία περίπτωση δεν µπορεί να χρησιµοποιηθούν ή να συγκριθούν µε αποτελέσµατα άλλων ελέγχων που σχετίζονται µε τον συγκεκριµένο διαγωνισµό ή µε άλλο διαγωνισµό για προµήθεια οποιαδήποτε είδους. Όλα τα παραπάνω πρέπει να αναφέρονται από το ΧΗΣ στο ελτίο Χηµικών Εξετάσεων Προδείγµατα Μειοδοτών για Μαζική Παραγωγή (Βιοµηχανικό Πρότυπο) Ο προµηθευτής στον οποίο έχει κατακυρωθεί ο διαγωνισµός, πριν προβεί στη µαζική παραγωγή του προϊόντος της σχετικής συµβάσεως οφείλει να προσκοµίσει δύο (2) δείγµατα µεγέθους (M) στην επιτροπή παραλαβής, ή στη νση που διενεργεί την προµήθεια σε περίπτωση που δεν έχει συγκροτηθεί η επιτροπή αυτή Στο εσωτερικό του πίσω µέρους του χιτωνίου και το εσωτερικό του παντελονιού (όχι στις τσέπες), πρέπει να είναι αποτυπωµένος ο αριθµός της σύµβασης για την οποία κατατίθενται τα προδείγµατα καθώς και το έτος υπογραφής της. Σε περίπτωση που δεν υπάρχουν αποτυπωµένα τα παραπάνω στοιχεία ή αυτά είναι αποτυπωµένα σε άλλο σηµείο ή είναι λάθος τα δείγµατα δεν θα αξιολογούνται και θα απορρίπτονται Η επιτροπή παραλαβής ελέγχει µακροσκοπικά τα δύο αυτά δείγµατα εάν συµφωνούν απόλυτα µε την παρούσα τεχνική προδιαγραφή και το επίσηµο δείγµα της Υπηρεσίας. Σε περίπτωση που τα δείγµατα κριθούν ακατάλληλα ο προµηθευτής κατασκευάζει νέα δείγµατα για να εξετασθούν από την επιτροπή µε την ίδια διαδικασία Εφόσον τα δείγµατα κριθούν κατάλληλα, µακροσκοπικά, η επιτροπή τα επισηµοποιεί µόνο για την συγκεκριµένη σύµβαση προµηθείας (τοποθετώντας σε κάθε χιτώνιο και παντελόνι κατάλληλη καρτέλα σύµφωνα µε το υπόδειγµα του Παραρτήµατος ΙΗ ), ώστε αυτά να χρησιµοποιηθούν από τον προµηθευτή ως βιοµηχανικά πρότυπα για την έναρξη µαζικής παραγωγής Η επισηµοποίηση των δειγµάτων από την Επιτροπή Παραλαβής προκειµένου να χρησιµοποιηθούν ως βιοµηχανικά πρότυπα, δεν απαλλάσσει τον προµηθευτή από την ευθύνη τηρήσεως όλων των όρων της προδιαγραφής για ενδεχόµενες εκτροπές που θα διαπιστωθούν κατά τον εργαστηριακό έλεγχο που διενεργεί το Χηµείο Στρατού Από τα εξετασθέντα και τελικά επισηµοποιηθέντα δείγµατα το ένα χιτώνιο και παντελόνι (ή πλήρεις στολές (σετ)) παραµένουν στην επιτροπή και τα άλλα δίνονται στον προµηθευτή. Τα δύο (2) αυτά χιτώνια και παντελόνια (ή πλήρεις στολές (σετ)) δείγµατα βαρύνουν τον προµηθευτή και του επιστρέφονται µε την ολοκλήρωση της σύµβασης. 3.2 Μερίδα- ειγµατοληψία Μερίδα

93 -10- Τόσο τα χιτώνια όσο και τα παντελόνια καθώς και οι πλήρεις στολές (σετ) παραδίδονται κατανεµηµένα κατά µέγεθος σε µερίδες των τεµαχίων οι οποίες και αριθµούνται. Αν ο αριθµός των τεµαχίων που πρόκειται να κατασκευαστεί δεν είναι ακέραιο πολλαπλάσιο του 5.000, τα επιπλέον τεµάχια συµπεριλαµβάνονται στην προηγούµενη µερίδα αν δεν υπερβαίνουν τα τεµάχια, διαφορετικά αποτελούν ξεχωριστή µερίδα. Τα χιτώνια ή παντελόνια ή πλήρεις στολές παραδίδονται χωρισµένα σε µερίδες στις αποθήκες της Υπηρεσίας που καθορίζεται στη σύµβαση µε δαπάνη και µέριµνα του προµηθευτή ειγµατοληψία Για Μακροσκοπικό Έλεγχο Η Επιτροπή Ελέγχου και Παραλαβής παίρνει τριακόσιες δεκαπέντε (315) στολές από διαφορετικά χαρτοκιβώτια συσκευασίας κάθε µερίδας, τα οποία (χαρτοκιβώτια) επιλέγονται µε τη διαδικασία της τυχαίας δειγµατοληψίας που περιγράφεται στο Παράρτηµα ΚΑ. Οι παραπάνω στολές αποτελούν το δείγµα µακροσκοπικού ελέγχου Για Χηµικό Έλεγχο Η Επιτροπή Ελέγχου και Παραλαβής για κάθε µερίδα, λαµβάνει τυχαία από το δείγµα µακροσκοπικού ελέγχου της παραπάνω παραγράφου δέκα (10) χιτώνια και δέκα (10) παντελόνια ή δέκα (10) πλήρεις στολές (σετ), από διαφορετικά χαρτοκιβώτια συσκευασίας, αναγράφοντας τον αριθµό της µερίδας στην οποία ανήκουν. Οι δέκα (10) στολές, χιτώνιο-παντελόνι, αποτελούν το δείγµα-αντίδειγµα Από τα δέκα (10) τεµάχια (χιτώνια-παντελόνια), τα πέντε (5) στέλλονται στο Χηµείο Στρατού για χηµικό έλεγχο και αντιπροσωπεύουν το δείγµα, ενώ τα υπόλοιπα πέντε (5) αποτελούν τα αντιδείγµατα και παραδίνονται στην Υπηρεσία που κάνει την προµήθεια όπου και τηρούνται µέχρι πέρατος της προµήθειας Σε όλα τα δείγµατα και αντιδείγµατα τοποθετείται καρτέλα σύµφωνα µε το υπόδειγµα του Παραρτήµατος ΙΗ οι οποίες υπογράφονται από την επιτροπή ελέγχου και παραλαβής και τον προµηθευτή ή τον νόµιµο αντιπρόσωπό του. Τα δέκα (10) τεµάχια του δείγµατος-αντιδείγµατος ανά µερίδα επιβαρύνουν τον προµηθευτή και προσκοµίζονται επιπλέον της ποσότητας κάθε µερίδας Έλεγχος Χαρτοκιβωτίων Συσκευασίας(Μακροσκοπικός- Χηµικός) Η Επιτροπή Ελέγχου και Παραλαβής, ανάλογα µε τον αριθµό των χαρτοκιβωτίων που προσκοµίζονται, παίρνει τυχαία τις ακόλουθες ποσότητες χαρτοκιβωτίων. Α/Α ΑΡΙΘΜΟΣ ΠΟΣΟΤΗΤΑ ΕΠΙΤΡΕΠΟΜΕΝΟ ΠΛΗΘΟΣ ΧΑΡΤΟΚΙΒΩΤΙΩΝ ΓΙΑ ΕΛΕΓΧΟ ΕΛΑΤΤΩΜΑΤΩΝ 1 έως και άνω 6 0 ΠΑΡΑΤΗΡΗΣΕΙΣ Τα ελαττώµατα αναφέρονται στον εργαστηριακό έλεγχο των χαρτοκιβωτίων Από την παραπάνω ποσότητα των χαρτοκιβωτίων τα µισά θα αποτελέσουν το δείγµα και τα άλλα µισά το αντίδειγµα. Το δείγµα αποστέλλεται στο Χηµείο Στρατού για τον εργαστηριακό έλεγχο, σύµφωνα µε την Προδιαγραφή της παραγράφου 2.1.8, ενώ το αντίδειγµα πηγαίνει στην Υπηρεσία που διενεργεί την προµήθεια και επιστρέφεται στον προµηθευτή µετά την ολοκλήρωση της Σύµβασης.

94 Ο προµηθευτής υποχρεώνεται να προσκοµίσει επιπλέον ποσότητα κενών χαρτοκιβωτίων τόση όση είναι το δείγµα και το αντίδειγµα (σε αυτά θα µπουν τυχαία τα περιεχόµενα από τα χαρτοκιβώτια τα οποία (κενά) θα αποτελέσουν το δείγµα και το αντίδειγµα) Επίσης η Επιτροπή Ελέγχου και Παραλαβής, κατά τον µακροσκοπικό έλεγχο, εξετάζει στο 5% των χαρτοκιβωτίων αν η συσκευασία έχει γίνει σύµφωνα µε την παράγραφο Σε περίπτωση που παρατηρηθούν µακροσκοπικές ή εργαστηριακές εκτροπές στα χαρτοκιβώτια ή στον τρόπο συσκευασίας, οι µερίδες που παρουσιάζουν εκτροπές επανασυσκευάζονται από τον προµηθευτή, µε έξοδά του, και ελέγχονται εκ νέου µε την ίδια µέθοδο. 3.3 Έλεγχοι Ποιότητας Έλεγχος Εγκαταστάσεων Κατασκευαστή Ο κατασκευαστής είναι υποχρεωµένος να γνωστοποιήσει στην Επιτροπή Ελέγχου και Παραλαβής τον χρόνο και τον τόπο παραγωγής των χιτωνίων και των παντελονιών ή σετ στολών. Η Επιτροπή Ελέγχου έχει το δικαίωµα απρόσκλητα και όποτε και εάν αυτή κρίνει σκόπιµο να επισκεφθεί τις εγκαταστάσεις του κατασκευαστή προκειµένου να διαπιστώσει τους τρόπους κατασκευής των στολών και τα χρησιµοποιούµενα υλικά. Η Επιτροπή εάν κρίνει σκόπιµο παίρνει δείγµατα των πρώτων υλών που χρησιµοποιούνται για την εξέτασή τους εάν συµφωνούν µε την προδιαγραφή. Το κόστος των ελέγχων βαρύνει τον προµηθευτή Εργαστηριακός Έλεγχος Οι Εργαστηριακοί έλεγχοι εκτελούνται στο Χηµείο Στρατού για την εξακρίβωση των χαρακτηριστικών που αναφέρονται στις πρώτες ύλες της παραγράφου 2.1, του χρώµατος βάσης και τυπώµατος παραλλαγής καθώς και του χρωµατισµού της παραγράφου Το Χηµείο Στρατού θα εξετάζει επίσης και τις ιδιότητες της κλωστής που περιέχεται στο σακουλάκι µε τα δύο κουµπιά καθόσον αυτή είναι η ίδια µε αυτή που χρησιµοποιήθηκε για την κατασκευή των χιτωνίων και των παντελονιών σύµφωνα µε τις απαιτήσεις της παραγράφου Σε περίπτωση αδυναµίας εκτέλεσης κάποιας δοκιµασίας από το Χηµείο Στρατού, αυτή θα εκτελείται µε µέριµνα και ευθύνη του Χηµείου Στρατού από το Γ.Χ του Κράτους ή άλλο εργαστήριο κρατικού φορέα ανάλογα µε τη φύση του προς προµήθεια υλικού και την µορφή του ελέγχου, µε δαπάνη του προµηθευτή Μακροσκοπικός Έλεγχος Ο µακροσκοπικός έλεγχος διενεργείται από την Επιτροπή Ελέγχου και Παραλαβής στο δείγµα µακροσκοπικού ελέγχου, που λαµβάνεται σύµφωνα µε τα καθοριζόµενα στην παράγραφο Κατά τον µακροσκοπικό έλεγχο των χιτωνίων και των παντελονιών ελέγχονται η ποιότητα της εργασίας κατασκευής, η συµφωνία της κατασκευής µε τους κανόνες της τέχνης, µε τους όρους και τα σχέδια της τεχνικής προδιαγραφής και το επίσηµο δείγµα της υπηρεσίας, καθώς και τυχόν ελαττώµατα σύµφωνα µε τον ΠΙΝΑΚΑ Ι Κατά τον έλεγχο των τριακοσίων δεκαπέντε (315) τεµαχίων του δείγµατος, εάν ο αριθµός των ευρισκοµένων ελαττωµάτων της µερίδας είναι µικρότερος ή ίσος προς τον αριθµό αποδοχής «Ac», είκοσι ένα (21), η µερίδα θεωρείται αποδεκτή αλλιώς εάν ο αριθµός των ευρισκοµένων ελαττωµάτων είναι µεγαλύτερος ή ίσος προς τον

95 -12- αριθµό απόρριψης «Re», είκοσι δύο (22), τότε ο µακροσκοπικός έλεγχος επεκτείνεται στο 50 % της παραλαµβανόµενης µερίδας και διενεργείται σύµφωνα µε την παράγραφο Παραδείγµατα (1) Κατά τον µακροσκοπικό έλεγχο των τριακοσίων δεκαπέντε (315) τεµαχίων καταγράφονται σαν τρία (3) ελαττώµατα αν βρεθούν σε ένα χιτώνιο (ή παντελόνι): α. Ένα στίγµα β. Ένα Κόψιµο γ. Ταινία επισηµάνσεων µε λάθος διαστάσεις (2) Εάν τα ίδια ελαττώµατα ενός χιτωνίου (ή παντελονιού) βρεθούν και σε άλλα δείγµατα, ο αριθµός τους πολλαπλασιάζεται µε τον αριθµό των δειγµάτων (δύο χιτώνια στα οποία καταγράφηκαν τρία ίδια ελαττώµατα θα µας δώσουν έξι (6) συνολικά ελαττώµατα στη µερίδα). ΠΙΝΑΚΑΣ Ι Α/Α ΕΛΕΓΧΟΣ ΕΛΑΤΤΩΜΑΤΑ 1. Ενδυµάτων 1.1 Ασυµµετρία (Χιτωνίων Αφορά είτε τα επιµέρους τµήµατα είτε τα αξεσουάρ. Κατά τον Παντελονιών) έλεγχο θα πρέπει να λαµβάνεται υπόψη ότι όλα τα τµήµατα των ενδυµάτων είναι συµµετρικά κατασκευασµένα 1.2 Προεξέχουσες κλωστές 1.3 Σηµάδια από τραυµατισµό βελονών 1.4 Σούρωµα ραφών 1.5 Λεκέδες /Ρύποι 1.6 Γυαλάδες /Αποτυπώµατα 1.7 Στρίψιµο 1.8 Ανοµοιοµορφία πλάτους στριφώµατος 1.9 υσάρεστη ή δυνατή οσµή 1.10 Ανοµοιοµορφία κατεύθυνσης τµηµάτων 1.11 Ανοµοιοµορφία απόχρωσης 1.12 Λάθος νούµερο ενδύµατος 1.13 Λάθος διαστάσεις σε επιµέρους τµήµατα 1.14 Ανοµοιοµορφία µεγέθους των επιµέρους τµηµάτων 1.15 Παράληψη αξεσουάρ 1.16 Λάθος τοποθέτηση βοηθητικών υλικών 1.17 Προεξέχουσες φόδρες 1.18 Καψίµατα, σχισίµατα, κοψίµατα, τρύπες, ψαλιδίσµατα 1.19 Επισκευές σε Καψίµατα ή σχισίµατα ή κοψίµατα ή τρύπες ή ψαλιδίσµατα 1.20 Σπασµένα αξεσουάρ (Φερµουάρ, κουµπιά, πόρπες κ.λ.π) 1.21 Σκληρότητα 1.22 Ανοµοιοµορφία ή ασυµµετρία πιετών

96 ΕΛΑΤΤΩΜΑΤΑ ΥΦΑΣΜΑΤΟΣ 3. ΡΑΦΕΣ ΚΑΙ ΚΛΩΣΤΕΣ ΡΑΦΗΣ 1.23 Ακανόνιστο κόψιµο τεµαχίου 1.24 Λάθος κατασκευή σε σχέση µε τα σχέδια και το επίσηµο δείγµα της Υπηρεσίας 2.1 Λεπτό ύφασµα που εµφανίζει κτυπήµατα ή ελαττώµατα τα οποία δύναται να εξελιχθούν σε τρύπες 2.2 Πυκνή κρόκη ή κρουστάδα. Λωρίδα ή «µπάρα» η οποία καταλαµβάνει ολόκληρο ή ένα µέρος από το πλάτος του χιτωνίου ή του παντελονιού και περιέχει νήµατα κρόκης µε µεγαλύτερη διάµετρο από το κανονικό ή µεγαλύτερο αριθµό νηµάτων κρόκης 2.3 Μπάρα υφαδιού αραιή κρόκη ή αγανάδα. Λωρίδα ή «µπάρα» η οποία καταλαµβάνει ολόκληρο ή ένα µέρος από το πλάτος του χιτωνίου ή του παντελονιού και περιέχει νήµατα κρόκης µε µικρότερη διάµετρο από το κανονικό ή µικρότερο αριθµό νηµάτων κρόκης 2.4 Σπασµένο υφάδι. Έλλειψη νήµατος κρόκης σ ένα µέρος ή σε ολόκληρο το πλάτος του χιτωνίου ή του παντελονιού. Λεπτό άνοιγµα, παράλληλο µε την κρόκη που καταλαµβάνει ένα µέρος ή όλο το πλάτος του υφάσµατος 2.5 Κοµµένα νήµατα ή παραφασάδα. Μια κατεστραµµένη περιοχή υφάσµατος όπου η ύφανση έχει καταστραφεί λόγω κοµµένων νηµάτων, κυρίως στη κατεύθυνση του στήµονα 2.6 ιχρωµία. Η απόχρωση διαφέρει αισθητά απ άκρη σε άκρη, άκρη µε κέντρο και αρχή µε τέλος. Μπορεί να είναι και λωρίδα κατά τη διεύθυνση του στήµονα ή και ράβδωση που έχει σαν χαρακτηριστικό φανερές διαφορές χρωµατισµού ή στιλπνότητας µεταξύ διαδοχικών νηµάτων του στήµονα 2.7 Ανοµοιοµορφία ή κακό φινίρισµα. ιαφορά εµφάνισης που βρίσκεται σ ένα µέρος ή σε ολόκληρο το πλάτος των χιτωνίων ή των παντελονιών 2.8 Γραµµώσεις. Εκτενή σηµάδια σε βαµµένα και φινιρισµένα υφάσµατα 2.9 Χοντράδα ή βαµβακούρα. Μέρος νήµατος το οποίο χοντραίνει απότοµα 2.10 Βερίνα ή Θηλειά. Ένα σηµείο στο ύφασµα όπου ένα µικρό µήκος νήµατος έχει διπλωθεί απότοµα 2.11 Κοµπαλάκια ΝΕPS. Ελεύθερες ίνες που έχουν σχηµατίσει κοµπαλάκια 3.1 Η πυκνότητα των βελονιών δεν είναι 4-5 στο εκατοστό. 3.2 Λεκέδες ή κηλίδες από λαδιές 3.3 Οι ραφές δεν είναι οι προβλεπόµενες (διπλές ή πλακοραφές). 3.4 Ασύµβατος χρωµατισµός σε σχέση µε το ύφασµα 3.5 Χαλαρές ραφές 3.6 Ανοιχτές ραφές 3.7 Αραιώµατα στις ραφές 3.8 Μασήµατα ραφών 3.9 Λάθος γαζί 3.10 Ανοµοιόµορφο γαζί 3.11 Ξεφτισµένα άκρα

97 Ολίσθηση ραφών 3.13 Εµφάνιση κόµπων 3.14 Ανοµοιόµορφη γραµµή γαζιού 3.15 Στριµµένες ραφές 3.16 Λάθος τύπος ραφής ή γκαζιού 3.17 Ανοµοιόµορφο πλάτος 3.18 Σπασµένες κλωστές (χωρίς επικάλυψη της ραφής στο σηµείο σπασίµατος τουλάχιστον 1,5 cm) 3.19 Ανοµοιόµορφο βήµα γαζιού 3.20 Ραφές µε πτυχές ή σουρώµατα 3.21 Οπές στα σηµεία των ραφών 3.22 Μη ύπαρξη πονταρισιών τόσο στα χιτώνια όσο και τα παντελόνια. 4. ΚΟΥΜΠΙΑ 4.1 Ελλιπής αριθµός 4.2 Ελλιπής στήριξη 4.3 ιαφορετικό µέγεθος 4.4 Ανοµοιόµορφο πάχος 4.5 Αλλοίωση επιφάνειας 4.6 Προεξέχουσες κλωστές 5. ΤΣΕΠΟΠΑΝΑ - ΦΟ ΡΕΣ 5.1 Ανοµοιοµορφία χρωµατισµού σε σχέση µε το εξωτερικό ύφασµα 5.2 Πτυχές /ζαρώµατα /Σουρώµατα 5.3 Αλλοίωση χρωµατισµού 5.4 Προεξέχουσα φόδρα 5.5 Γυαλάδες 5.6 Τεντώµατα 5.7 Στριψίµατα 6. ΚΟΥΜΠΟΤΡΥΠΕΣ 6.1 Κλειστές 6.2 Ανοιχτές 6.3 ιαφορετικού µεγέθους 6.4 Προεξέχουσες κλωστές 6.5 Ασύµµετρη τοποθέτηση 6.6 Ανοµοιοµορφία του γαζιού της κουµπότρυπας 6.7 Λάθος τρόπος κατασκευής 6.8 Μη ενισχυτική ραφή περιµετρικά της κουµπότρυπας 7. ΤΣΕΠΕΣ 7.1 Ασύµµετρα ή λάθος ή στραβά τοποθετηµένες 7.2 Κακοραµµένες τσεποσακούλες 7.3 Ξεφτισµένα άκρα στριφώµατος 7.4 Λάθος διαστάσεις 8. ΧΡΩΜΑΤΙΣΜΟΣ ΚΑΙ ΣΧΕ ΙΟ ΠΑΡΑΛΛΑΓΗΣ 8.1 Ο χρωµατισµός δεν είναι σύµφωνος µε τα καθοριζόµενα στη τεχνική προδιαγραφή. 8.2 Τµήµατα µε κακή ή λάθος απόχρωση. 8.3 Το διασπαστικό σχέδιο παραλλαγής δεν είναι σύµφωνο µε τα καθοριζόµενα στην τεχνική προδιαγραφή. 9. ΕΠΙΣΗΜΑΝΣΕΙΣ 9.1 εν υπάρχουν ραµµένες ταινίες επισηµάνσεων. 9.2 Η ταινία επισηµάνσεων είναι λανθασµένων διαστάσεων, αναγράφονται λάθος οι επισηµάνσεις, δεν είναι γραµµένες µε ανεξίτηλο τρόπο.

98 Η µερίδα µπορεί να παραληφθεί µε έκπτωση τιµής µέχρι 5% εφόσον διαπιστωθούν ελαττώµατα και κακοτεχνίες που δεν επιδιορθώνονται, αλλά δεν επηρεάζουν την εµφάνιση, την ποιότητα και τη λειτουργικότητα των στολών και δεν συναντώνται σε συχνότητα µεγαλύτερη του 4%. Σε διαφορετική περίπτωση τα χιτώνια ή τα παντελόνια ή οι πλήρεις στολές απορρίπτονται Η µερίδα παραλαµβάνεται µακροσκοπικά χωρίς έκπτωση τιµής αν δεν διαπιστωθούν εκτροπές από τους όρους της Προδιαγραφής κατά το µακροσκοπικό έλεγχο Σε περίπτωση που η συσκευασία ή οι επισηµάνσεις είναι διαφορετικές από τις προβλεπόµενες επιβάλλεται η συµµόρφωση µε την Τεχνική Προδιαγραφή, διαφορετικά η µερίδα απορρίπτεται Σε περίπτωση που στην µερίδα που ελέγχεται βρεθεί έστω και σε ένα χιτώνιο ή παντελόνι ο ίδιος κωδικός αριθµός (βλέπε παράγραφο 4.2.3) µε άλλη µερίδα που έχει ήδη απορριφθεί ή ανήκει σε άλλη σύµβαση, τότε η µερίδα απορρίπτεται υποχρεωτικά. Σε περίπτωση που η µερίδα δεν έχει απορριφθεί επιβάλλεται ο διαχωρισµός µε µέριµνα και έξοδα του προµηθευτή κατά µερίδες, συσκευασία των υλικών σύµφωνα µε τα καθοριζόµενα στην τεχνική προδιαγραφή και έλεγχος της ποσότητας από την αρχή Σηµειώσεις * Κατά το µακροσκοπικό έλεγχο πρέπει απαραίτητα να ελέγχεται η εργασία κατασκευής, τόσο των χιτωνίων όσο και των παντελονιών, και από την ανάποδη όψη τους. ** Ιδιαίτερη έµφαση πρέπει να δίνεται στη σωστή και επιµεληµένη κατασκευή των πλακοραφών τόσο στο χιτώνιο όσο και στο παντελόνι τα οποία εξετάζονται από την καλή και από την ανάποδη όψη τους, όπου δεν πρέπει να υπάρχουν ξέφτια. *** Ιδιαίτερος έλεγχος πρέπει να διενεργείται στα σηµεία ενώσεως των ραφών κάτω από τις µασχάλες του χιτωνίου και τον καβάλο του παντελονιού όπως καθορίζεται στις παραγράφους και **** Ιδιαίτερη προσοχή πρέπει να δίδεται στον έλεγχο των διαστάσεων των στολών ασκήσεων - εκστρατείας ώστε σε κάθε µέγεθος αυτές να ανταποκρίνονται στα προβλεπόµενα από την Τεχνική Προδιαγραφή όρια. 4. ΙΑΦΟΡΑ 4.1 Συσκευασία Χιτώνια

99 Κάθε χιτώνιο αφού σιδερωθεί και καθαριστεί από διάφορα σηµάδια που χρησιµοποιούνται για τη διευκόλυνση κατά τη ραφή κουµπώνεται πλήρως (όλα τα κουµπιά του) και διπλώνεται µια φορά κατά τη γραµµή της µέσης µε τα µανίκια στο πίσω φύλλο. Στη συνέχεια το χιτώνιο τοποθετείται σε νάιλον διαφανή σακούλα της παραγράφου η οποία φέρει τουλάχιστον τέσσερις οπές εξαερισµού σε διάφορα σηµεία. Σε κάθε σακούλα επικολλάται ετικέτα διαστάσεων τουλάχιστον 6 cm Χ 2 cm στην οποία αναγράφεται ο Αριθµός Ονοµαστικού του χιτωνίου Σε κάθε χιτώνιο αναρτάται (από τη θηλιά η οποία χρησιµεύει για την ανάρτησή του), µε πλαστικό κορδόνι, λευκού χρώµατος και µήκους περίπου 10 cm, το οποίο ασφαλίζει, καρτελάκι το οποίο πρέπει να έχει τη µορφή και το περιεχόµενο που καθορίζεται στο Παράρτηµα ΙΖ Μαζί µε το παραπάνω καρτελάκι θα αναρτάται επίσης πλαστικό σακουλάκι καταλλήλων διαστάσεων το οποίο θα περιέχει δύο κουµπιά απολύτως ίδια µε αυτά που χρησιµοποιούνται στο χιτώνιο καθώς και δεκαπέντε µέτρα κλωστή απολύτως ίδια µε αυτή που χρησιµοποιήθηκε για τη ραφή των χιτωνίων και των κουµπιών Τριάντα χιτώνια, τα δεκαπέντε µε τους γιακάδες προς τη µια πλευρά και τα άλλα δεκαπέντε µε τους γιακάδες προς την αντίθετη πλευρά τοποθετούνται µέσα σε χαρτοκιβώτια της παραγράφου τα οποία σφραγίζονται µε ταινία Παντελόνια Κάθε παντελόνι αφού σιδερωθεί και καθαριστεί από διάφορα σηµάδια που χρησιµοποιούνται για τη διευκόλυνση κατά τη ραφή κουµπώνεται και διπλώνεται µια φορά πάνω από την ενίσχυση των γονάτων. Στη συνέχεια το παντελόνι τοποθετείται σε νάιλον διαφανή σακούλα της παραγράφου η οποία φέρει τουλάχιστον τέσσερις οπές εξαερισµού σε διάφορα σηµεία. Σε κάθε σακούλα επικολλάται ετικέτα 6 cm Χ 2 cm στην οποία αναγράφεται ο Αριθµός Ονοµαστικού του παντελονιού Σε κάθε παντελόνι αναρτάται (από την πρώτη κουµπότρυπα), µε πλαστικό κορδόνι, λευκού χρώµατος και µήκους περίπου 10 cm, το οποίο ασφαλίζει, καρτελάκι το οποίο πρέπει να έχει τη µορφή και το περιεχόµενο που καθορίζεται στο Παράρτηµα ΙΖ Μαζί µε το παραπάνω καρτελάκι θα αναρτάται επίσης πλαστικό σακουλάκι καταλλήλων διαστάσεων το οποίο θα περιέχει δύο κουµπιά απολύτως ίδια µε αυτά που χρησιµοποιούνται στο παντελόνι καθώς και δεκαπέντε µέτρα κλωστή απολύτως ίδια µε αυτή που χρησιµοποιήθηκε για τη ραφή των παντελονιών και των κουµπιών Τριάντα παντελόνια, τα δεκαπέντε µε τις ζώνες προς τη µια πλευρά και τα άλλα δεκαπέντε µε τις ζώνες προς την αντίθετη πλευρά τοποθετούνται µέσα σε χαρτοκιβώτια της παραγράφου τα οποία σφραγίζονται µε ταινία Πλήρεις Στολές (σετ) Σε περίπτωση που από την διακήρυξη ζητούνται πλήρεις στολές (σετ) δηλαδή χιτώνια και παντελόνια ταυτόχρονα, για τη συσκευασία ακολουθείται

100 -17- η παρακάτω διαδικασία. Κάθε χιτώνιο και παντελόνι του αυτού µεγέθους (ΧΧS, ΧS, S, κ.λ.π.) αφού σιδερωθεί και καθαριστεί από διάφορα σηµάδια που χρησιµοποιούνται για τη διευκόλυνση κατά τη ραφή κουµπώνεται και διπλώνεται κατάλληλα. Στη συνέχεια ένα χιτώνιο και ένα παντελόνι του αυτού µεγέθους (ΧΧS, ΧS, S, κ.λ.π.) τοποθετούνται µαζί σε νάιλον διαφανή σακούλα της παραγράφου η οποία φέρει τουλάχιστον τέσσερις οπές εξαερισµού σε διάφορα σηµεία. Σε κάθε σακούλα επικολλάται ετικέτα 6 cm Χ 5 cm στην οποία αναγράφονται οι Αριθµοί Ονοµαστικού του χιτωνίου, του παντελονιού καθώς και της πλήρους στολής (σετ) Σε κάθε χιτώνιο αναρτάται (από τη θηλιά η οποία χρησιµεύει για την ανάρτησή του), µε πλαστικό κορδόνι, λευκού χρώµατος και µήκους περίπου 10 cm, το οποίο ασφαλίζει, καρτελάκι το οποίο πρέπει να έχει τη µορφή και το περιεχόµενο που καθορίζεται στο Παράρτηµα ΙΖ Μαζί µε το παραπάνω καρτελάκι θα αναρτάται επίσης πλαστικό σακουλάκι καταλλήλων διαστάσεων το οποίο θα περιέχει δύο κουµπιά απολύτως ίδια µε αυτά που χρησιµοποιούνται στο χιτώνιο και το παντελόνι καθώς και δεκαπέντε µέτρα κλωστή απολύτως ίδια µε αυτή που χρησιµοποιήθηκε για τη ραφή των χιτωνίων, των παντελονιών και των κουµπιών Ανά δεκαπέντε (15) σετ τοποθετούνται σε πεντάφυλλα χαρτοκιβώτια της παραγράφου Είκοσι (20) χαρτοκιβώτια µε Χιτώνια ή Παντελόνια ή Πλήρεις Στολές (ανάλογα µε τις απαιτήσεις της διακήρυξης), αριθµούνται, τοποθετούνται σε παλέτα κατάλληλων διαστάσεων, στερεώνονται σ αυτήν µε τσέρκια (δυο ανά άξονα) και περιτυλίσσονται µε νάιλον ώστε να καλυφθούν πλήρως. Η αρίθµηση θα πρέπει να γίνεται ανά µερίδα (5.000 Χιτώνια ή Παντελόνια ή Πλήρεις Στολές). 4.2 Επισηµάνσεις Χιτώνιο Στο πίσω φύλλο του κάθε χιτωνίου και κάτω από τη θηλιά που καθορίζεται στη παράγραφο ράβεται κοµµάτι ταινίας της παραγράφου 2.1.5, όπως φαίνεται στο σχέδιο 1 του Παραρτήµατος Α, στην οποία είναι τυπωµένο µε ανεξίτηλο τρόπο το µέγεθος του χιτωνίου (πχ XXSMALL, XSMALL, SMALL, MEDIUM, LARGE, XLARGE, XXLARGE) Σε κάθε χιτώνιο επίσης και στη θέση που φαίνεται στο σχέδιο 3 του Παραρτήµατος "Α" της Τεχνικής Προδιαγραφής, ράβεται µόνο στη µία πλευρά, κοµµάτι ταινίας της παραγράφου στην οποία είναι τυπωµένα µε ανεξίτηλο τρόπο τα παρακάτω στοιχεία : ± 10 mm Εργοστάσιο κατασκευής

101 -18- ΜΕΓΕΘΟΣ Οκταψήφιοι Παράδειγµα Ένδειξη (S ή Μ ή L.. ) Μέγεθος (Οκταψήφιοι αριθµοί και αντίστοιχη ένδειξη από τους πίνακες των Παραρτηµάτων Ζ ή Η ) 7180/0914 XL 8190/0914 ΣΥΜΒΑΣΗ Αριθµός και έτος σύµβασης ΠΟΛΥΕΣΤΕΡΑΣ/ ΒΑΜΒΑΚΙ 20/80 Σύνθεση υφάσµατος κατασκευής Α.Ο. Αριθµός Ονοµαστικού ΕΤΟΣ/ΜΗΝΑΣ Έτος / Μήνας Κατασκευής Κενός χώρος για επιπλέον πληροφορίες και στοιχεία Παντελόνι Σε κάθε παντελόνι και στην ένωση της δεξιάς τσέπης και της ζώνης (εσωτερικά του παντελονιού) γαζώνεται στη µία πλευρά κοµµάτι ταινίας της παραγράφου στην οποία είναι τυπωµένα µε ανεξίτηλο τρόπο τα στοιχεία της παραγράφου Στην πίσω όψη κάθε ταινίας (χιτωνίου και παντελονιού) θα αποτυπώνεται µε ανεξίτηλο τρόπο ο παρακάτω κωδικός αριθµός, ο οποίος θα πρέπει να είναι ο ίδιος για κάθε µερίδα που θα παραδίδεται από τον κατασκευαστή ΧΧΧΧ-ΧΧ-ΧΧ Οι τέσσερις πρώτοι αριθµοί αναφέρονται στο έτος, οι δύο επόµενοι στον µήνα και οι δύο τελευταίοι στον αριθµό µερίδας. π.χ. ο αριθµός αναφέρεται στο έτος 2008, στο µήνα Νοέµβριο και στην υπ αριθ. 15 µερίδα Στην εξωτερική όψη κάθε χαρτοκιβωτίου και επί της µεγαλύτερης πλευράς που δε φέρει άλλες επισηµάνσεις, θα πρέπει να αποτυπώνεται µε ανεξίτηλο τρόπο τα παρακάτω στοιχεία: ΕΙ ΟΣ ΕΛΛΗΝΙΚΟΣ ΣΤΡΑΤΟΣ.. ΧΙΤΩΝΙΑ (ή ΠΑΝΤΕΛΟΝΙΑ) ΣΤΟΛΗΣ ΑΣΚΗΣΕΩΝ-ΕΚΣΤΡΑΤΕΙΑΣ ή ΠΛΗΡΕΙΣ ΣΤΟΛΕΣ ΑΣΚΗΣΕΩΝ - ΕΚΣΤΡΑΤΕΙΑΣ (ΥΠΟ ΥΤΟΧΙΤΩΝΙΑ ΚΑΙ

102 -19- ΜΕΓΕΘΟΣ- ΠΟΣΟΤΗΤΑ Ένδειξη (S ή Μ ή L) Ποσότητα σε τεµάχια (ή σετ) ΠΑΝΤΕΛΟΝΙΑ) Μέγεθος (Ενδείξεις Παραρτηµάτων Ζ και Η µε τις αντίστοιχες ποσότητες µε βάση τα προβλεπόµενα ποσοστά) Παράδειγµα S 30 τεµ.(ή σετ) M 30 τεµ.(ή σετ) ΣΥΜΒΑΣΗ... Αριθµός και έτος σύµβασης ΚΑΤΑΣΚΕΥΑΣΤΗΣ... Α.Ο.: ΕΤΟΣ/ΜΗΝΑΣ..... Οι Αριθµοί Ονοµαστικού όλων των περιλαµβανοµένων ειδών Έτος/Μήνας κατασκευής του περιεχοµένου. Κενός χώρος που γράφονται επιπλέον πληροφορίες και στοιχεία και ο αριθµός της µερίδας Τα ίδια παραπάνω στοιχεία θα πρέπει να τοποθετούνται µε κατάλληλο τρόπο και σε µια πλευρά της συσκευασµένης παλέτας για τον συνολικό αριθµό των ειδών που περιλαµβάνει. 4.3 Παραλαβή - Απόρριψη Τα χιτώνια ή τα παντελόνια ή πλήρεις στολές παραλαµβάνονται οριστικά από την Επιτροπή Παραλαβής, αν συµφωνούν µε τις απαιτήσεις του µακροσκοπικού και εργαστηριακού ελέγχου της παρούσας προδιαγραφής, µετά από έλεγχο της παραδιδόµενης ποσότητας καθώς και του ποσοστού των καθοριζόµενων µεγεθών Τα χιτώνια και τα παντελόνια µπορούν να παραληφθούν µε έκπτωση τιµής στις περιπτώσεις των εκτροπών που αναφέρονται στην παράγραφο , καθώς επίσης και σε περιπτώσεις εκτροπών που αφορούν στις πρώτες ύλες κατασκευής και η αντίστοιχη Προδιαγραφή προβλέπει παραλαβή µε έκπτωση τιµής για το αντίστοιχο χαρακτηριστικό Για εκτροπές που αφορούν στα υφάσµατα ισχύουν αντίστοιχα όσα αναφέρονται στο Παράρτηµα ΙΣΤ της Προδιαγραφής Για εκτροπές που αφορούν στη συσκευασία ή στις επισηµάνσεις επιβάλλεται η συµµόρφωση µε τις απαιτήσεις της Προδιαγραφής (µε δαπάνες και έξοδα του προµηθευτή) και διενέργεια µακροσκοπικού ελέγχου από την αρχή σύµφωνα µε τα καθοριζόµενα στην τεχνική προδιαγραφή, διαφορετικά η µερίδα απορρίπτεται Αν οι εκτροπές εµφανίζονται σε πολλά χαρακτηριστικά και το σύνολο των επί µέρους εκπτώσεων υπερβαίνει το 10% της συµβατικής τιµής προµήθειας, τα παντελόνια ή τα χιτώνια ή πλήρεις στολές απορρίπτονται καθώς και σε κάθε άλλη περίπτωση.

103 Οι προµηθευτές υποχρεούνται πριν από την οριστική παραλαβή των υλικών να συσκευάσουν τις παλέτες που ανοίχθηκαν για τον µακροσκοπικό έλεγχο µε τον τρόπο που καθορίζεται στην παράγραφο της προδιαγραφής Προ της υπογραφής του πρωτοκόλλου οριστικής παραλαβής η επιτροπή: Θα ελέγχει εάν συσκευάστηκαν ορθά από τους προµηθευτές οι παλέτες που ανοίχθηκαν για τη διαδικασία της δειγµατοληψίας Θα παραλαµβάνει από τον προµηθευτή τα δικαιολογητικά που καθορίζονται στη παράγραφο 5.4 του Παραρτήµατος Θ για κάθε τµηµατική παράδοση. Τα δικαιολογητικά αυτά πρέπει να επισυνάπτονται στο πρωτόκολλο παραλαβής Θα ελέγχει εάν µε την τελευταία µερίδα παραλαβής έχει επιστραφεί το επίσηµο δείγµα της Υπηρεσίας στο φορέα χορήγησής του. 5. ΑΠΟΨΕΙΣ - ΠΑΡΑΤΗΡΗΣΕΙΣ Οι ενδιαφερόµενοι µπορούν να στέλνουν τις απόψεις τους για τυχόν ασάφειες της Προδιαγραφής, περιοριστικά σηµεία ή προτάσεις για βελτίωσή της, συµπληρώνοντας το έντυπο του Παραρτήµατος ΚΒ. 6. ΟΡΙΣΜΟΙ - ΣΥΝΤΜΗΣΕΙΣ ΚΑΙ ΣΥΜΒΟΛΑ Κg Κιλά g γραµµάρια m µέτρα cm εκατοστά mm χιλιοστά ΠΑΡΑΡΤΗΜΑΤΑ Α Κατασκευαστικά Σχέδια Χιτωνίου Β Κατασκευαστικά Σχέδια Γιακά Τσεπών Χιτωνίου Γ Κατασκευαστικά Σχέδια Μανικιών Χιτωνίου Κατασκευαστικά Σχέδια Παντελονιού Ε Κατασκευαστικά Σχέδια Τσεπών Παντελονιού ΣΤ Κατασκευαστικά Σχέδια Οπών Αερισµού Χιτωνίου Ζ Πίνακας Τελικών Κατασκευαστικών Στοιχείων Χιτωνίου Στολής Ασκήσεων- Εκστρατείας Μ-08 Η Πίνακας Κατασκευαστικών Στοιχείων Παντελονιού Στoλής Ασκήσεων- Εκστρατείας Μ-08 Θ Ειδικές Απαιτήσεις για το Ύφασµα Σύµµεικτο ΤΟΥΑΛ RIP-STOP No 225 Ι Απαιτήσεις Πολυεστερικής Κλωστής

104 -21- ΙΑ Ειδικές Απαιτήσεις για τα Κουµπιά Πλαστικά Φ/Π ιαµέτρου 18 mm ΙΒ Ειδικές Απαιτήσεις για τα Κορδόνια Βαµβακερά Φ/Π ΙΓ Ειδικές Απαιτήσεις για την Ταινία Βαµβακερή Μερσεριζέ Λευκή πλάτους 50 mm Ι Ειδικές Απαιτήσεις για την Ταινία Βαµβακερή Φ/Π πλάτους 16 mm ΙΕ Ειδικές Απαιτήσεις για την Πόρπη Απλή Μικρού Μεγέθους ΙΣΤ ΙΖ ΙΗ ΙΘ Πίνακας Ανοχών και Εκπτώσεων για Εκτροπές Υφασµάτων (Βαµβακερά Σύµµεικτα) Καρτέλα Οδηγιών Συντήρησης Στολής Υπόδειγµα Καρτέλας Βιοµηχανικού Προτύπου είγµατος Έλεγχοι Σταδίου Αξιολόγησης Προσφορών Κ Ειδικές Απαιτήσεις για τα Χαρτοκιβώτια Συσκευασίας Υλικών (Πεντάφυλλα) ΚΑ Τυχαία ειγµατοληψία ΚΒ Υπόδειγµα Ανάλυσης Προδιαγραφής και Προτάσεων Βελτίωσής της

105 ΠΑΡΑΡΤΗΜΑ ''Α'' ΣΤΗΝ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ/2 ο Γρ. ΙΑΝΟΥΑΡΙΟΣ 2010 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΧΕ ΙΑ ΧΙΤΩΝΙΩΝ

106 Α-2 Παρατηρήσεις 1. Οι διαστάσεις εκφράζονται σε εκατοστά και αναλύονται στο Παράρτηµα Ζ. 2. Οι ανοχές στις διαστάσεις καθορίζονται στο Παράρτηµα Ζ

107 ΠΑΡΑΡΤΗΜΑ ''Β'' ΣΤΗΝ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ/2 ο Γρ. ΙΑΝΟΥΑΡΙΟΣ 2010 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΧΕ ΙΑ ΓΙΑΚΑ ΤΣΕΠΩΝ ΧΙΤΩΝΙΟΥ

108 Β-2 Παρατηρήσεις 1. Στα µεγέθη XXS και XS (και µόνο) θα πρέπει: 1.1 Οι πάνω τσέπες πρέπει να έχουν διαστάσεις 14cm x 13cm αντί των 15cm x 14,5 cm που φαίνονται στο σχέδιο Η διάσταση 17,5cm στο σχέδιο 6 να γίνει 16,5cm. 1.3 Oι κάτω τσέπες να έχουν διαστάσεις 17cm x 16cm αντί των 18,5cm x 18cm που φαίνονται στα σχέδιο H διάσταση 20,5cm του σχεδίου 6 γίνεται 18,5cm. 2. Η απόσταση της κάθε τσέπης από το στρίφωµα του χιτωνίου σχέδιο 6 διαµορφώνεται για τα µεγέθη XXS-XS-S στα 4 cm, για τα µεγέθη M-L-XL στα 5 cm και για το µέγεθος XXL στα 6 cm. 3. Οι διαστάσεις εκφράζονται σε εκατοστά (cm) και αναλύονται στο Παράρτηµα Ζ.

109 Β-3 4. Ανοχές προβλέπονται µόνο για τις διαστάσεις Η και Η του σχεδίου 4 και καθορίζονται στο Παράρτηµα Ζ.

110 ΠΑΡΑΡΤΗΜΑ ''Γ'' ΣΤΗΝ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ/2 ο Γρ. ΙΑΝΟΥΑΡΙΟΣ 2010 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΧΕ ΙΑ ΜΑΝΙΚΙΩΝ ΧΙΤΩΝΙΩΝ Παρατηρήσεις 1. Οι διαστάσεις (Z), (Θ) και (Ι) αναλύονται στο Παράρτηµα Ζ.

111 Γ Οι διαστάσεις εκφράζονται σε εκατοστά (cm) και πρέπει να ελέγχονται από τις επιτροπές αξιολόγησης και παραλαβής. 3. Ανοχή προβλέπεται µόνο για τη διάσταση Ζ του σχεδίου 7 και καθορίζεται στο Παράρτηµα Ζ.

112 ΠΑΡΑΡΤΗΜΑ '' '' ΣΤΗΝ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ/2 ο Γρ. ΙΑΝΟΥΑΡΙΟΣ 2010 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΧΕ ΙΑ ΠΑΝΤΕΛΟΝΙΟΥ

113 -4 Παρατηρήσεις 1. Οι διαστάσεις εκφράζονται σε εκατοστά (cm) και αναλύονται στο Παράρτηµα Η. 2. Οι ανοχές στις διαστάσεις καθορίζονται στο Παράρτηµα Η. 3. Το µήκος cm που αναφέρεται στο επιγονάτιο και φαίνεται στο σχέδιο 12 αφορά τα µεγέθη XXS, XS και S. Στα µεγέθη M, L, XL και XXL το µήκος πρέπει να είναι cm. 4. Στο σχέδιο 13α καθορίζεται επακριβώς το σηµείο στο οποίο µετράται η απόσταση Γ (κατάσταση) µε τιµές σύµφωνα µε τον πίνακα του Παραρτήµατος Η.

114 ΠΑΡΑΡΤΗΜΑ ''Ε'' ΣΤΗΝ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ/2 ο Γρ. ΙΑΝΟΥΑΡΙΟΣ 2010 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΧΕ ΙΑ ΤΣΕΠΩΝ ΠΑΝΤΕΛΟΝΙΩΝ

115 Ε- ΠΑΡΑΤΗΡΗΣΕΙΣ 1. Στα µεγέθη XXS και XS οι πίσω τσέπες πρέπει να έχουν άνοιγµα 14,0 14,5 cm 2. Στα υπόλοιπα µεγέθη το άνοιγµα της τσέπης πρέπει να είναι 15,0-16 cm. 3. Οι διαστάσεις εκφράζονται σε εκατοστά.

116 ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ/2 ο Γρ. ΙΑΝΟΥΑΡΙΟΣ 2010 ΠΑΡΑΡΤΗΜΑ ''ΣΤ'' ΣΤΗΝ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΧΕ ΙΑ ΟΠΩΝ ΑΕΡΙΣΜΟΥ ΧΙΤΩΝΙΟΥ Οι διαστάσεις εκφράζονται σε εκατοστά.

117 Α/Α ΠΑΡΑΡΤΗΜΑ "Ζ" ΣΤΗΝ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ/2ο ΙΑΝΟΥΑΡΙΟΣ 2010 ΠΙΝΑΚΑΣ ΤΕΛΙΚΩΝ ΚΑΤΑΣΚΕΥΑΣΤΙΚΩΝ ΣΤΟΙΧΕΙΩΝ ΧΙΤΩΝΙΟΥ ΣΤΟΛΗΣ ΑΣΚΗΣΕΩΝ - ΕΚΣΤΡΑΤΕΙΑΣ Μ-08 ΜΕΓΕΘΟΣ ΟΚΤΑΨΗΦΙΟΣ ΜΕΓΕΘΟΥΣ ΗΜΙΠΕΡΙΜΕΤΡΟΣ ΣΤΗΘΟΥΣ ΜΕΣΗΣ ΠΛΑΤΟΣ ΜΑΚΡΟΣ ΤΑΛΙΑ ΜΑΝΙΚΙ ΠΕΡΙΛΑΙΜΙΟ ΜΑΣΧΑΛΗ ΚΑΤΩ ΜΕΡΟΣ ΜΑΝΙΚΙΟΥ ΕΝ ΕΙΞΗ Α Β Γ Ε Ζ Η Η Θ Ι /7984 ΧΧS , / / / / / / / / / / / / / / /0914 ΧS ,5 22 S ,5 28 Μ ,5 23 L , /0914 ΧL , / / /2126 ΧΧL ,5 3 ΠΟΣΟΣΤΟ (%) Παρατηρήσεις 1. Ο οκταψήφιος αριθµός του µεγέθους π.χ. 7180/7984 (ύψος /στήθος) υποδεικνύει διαστάσεις ατόµου µε ύψος από 171 έως 180 εκ. και περίµετρο στήθους από 79 έως 84 εκ.

118 Ζ-2 2. Όταν η προµήθεια γίνεται σε πλήρεις στολές (σετ) το ποσοστό % των χιτωνίων είναι το ίδιο µε αυτό των παντελονιών και γίνεται : Α/Α ΟΚΤΑΨΗΦΙΟΣ ΜΕΓΕΘΟΥΣ ΜΕΓΕΘΟΣ ΕΝ ΕΙΞΗ ΠΟΣΟΣΤΟ (%) /7984 ΧΧS / /8590 ΧS / / /9196 S / / / /9702 Μ / / / /0308 L / / /0914 ΧL / / /2126 ΧΧL 3

119 ΠΑΡΑΡΤΗΜΑ "Η" ΣΤΗΝ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ/2ο ΙΑΝΟΥΑΡΙΟΣ 2010 ΠΙΝΑΚΑΣ ΤΕΛΙΚΩΝ ΚΑΤΑΣΚΕΥΑΣΤΙΚΩΝ ΣΤΟΙΧΕΙΩΝ ΠΑΝΤΕΛΟΝΙΟΥ ΣΤΟΛΗΣ ΑΣΚΗΣΕΩΝ - ΕΚΣΤΡΑΤΕΙΑΣ Μ-08 Α/Α ΜΕΓΕΘΟΣ ΟΚΤΑΨΗΦΙΟΣ ΜΕΓΕΘΟΥΣ 6170/7073 ΕΝ ΕΙΞΗ ΗΜΙΠΕΡΙΜΕΤΡΟΣ ΜΕΣΗΣ ΛΕΚΑΝΗΣ ΤΕΛΙΚΕΣ ΚΑΤΑΣΚΕΥΑΣΤΙΚΕΣ ΙΑΣΤΑΣΕΙΣ ΕΞΩΤΕΡΙΚΟ ΗΜΙΠΕΡΙΜΕΤΡΟΣ ΚΑΤΑΣΤΑΣΗ ΜΑΚΡΟΣ ΓΟΝΑΤΟ ΡΕΒΕΡ Α Β Γ Ε Ζ ΠΟΣΟΣΤΟ (%) 7185/7073 ΧΧS , , , / / / / / / / / / / / / / / / / / / / / / / /1821 ΧS , , ,5 24 S , , ,5 16 Μ , , ,5 30 L , , ,5 15 ΧL , , ,5 6 ΧΧL , , ,5 4

120 Η-2 Παρατηρήσεις 1. Ο οκταψήφιος αριθµός του µεγέθους π.χ. 6170/7073 (ύψος /µέση) υποδεικνύει διαστάσεις ατόµου µε ύψος από 161 έως 170 εκ. και περίµετρο µέσης από 70 έως 73 εκ. 2. Όταν η προµήθεια γίνεται σε πλήρεις στολές (σετ) το ποσοστό % των παντελονιών είναι το ίδιο µε αυτό των χιτωνίων και καθορίζεται στο Παράρτηµα Ζ.

121 ΠΑΡΑΡΤΗΜΑ "Θ" ΣΤΗΝ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ / 2ο ΙΑΝΟΥΑΡΙΟΣ 2010 ΕΙ ΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΓΙΑ ΤΟ ΥΦΑΣΜΑ ΤΟΥΑΛ RIP-STOP Νο Βαφή 1.1 Η βαφή των υφασµάτων πρέπει να γίνεται µε την χρήση των παρακάτω χρωµάτων: Χρώµατα "κάδου" (Vat Dyes) για την βαφή των βαµβακερών ινών Χρώµατα "διασποράς" (Disperset Dyes) για την βαφή των πολυεστερικών ινών. 1.2 Τα παραπάνω ισχύουν τόσο για το βασικό χρώµα όσο και για το τύπωµα των λοιπών χρωµάτων της παραλλαγής. 2. Τεχνικά Χαρακτηριστικά Α/Α Τεχνικά Χαρακτηριστικά Απαιτήσεις 1. Βάρος σε g/m 2 (µε προσθήκη της εµπορικά νόµιµης υγρασίας) Πλάτος σε µέτρα (m) 1,50 ή 1,60 3. Αντοχή στήµονα σε Kg Αντοχή κρόκης σε Kg Πυκνότητα στήµονα (κλωστές/cm) Πυκνότητα κρόκης (κλωστές/cm) Συστολή στήµονα επί % 2 8. Συστολή κρόκης επί % 2 9. Απώλεια βάρους µε έκπλυση επί % Τίτλος νήµατος στήµονα 36/2 11. Τίτλος νήµατος κρόκης 30/2 12. Ύφανση Όπως το επίσηµο δείγµα. Οι ενισχύσεις σχηµατίζονται ανά 12 κλωστές στήµονα και ανά 23 κλωστές κρόκης µε ύφανση 2 κλωστών ως µία. 13. Σταθερότητα χρωµατισµού Ελάχιστη Στο ηλιακό φως 6 Στο νερό 6 Στη µέτρια πλύση 4-5 Στον ιδρώτα 4-5 Στην ξηρή τριβή 4-5 Στην υγρή τριβή 4-5 Στο ασθενές χλώριο 4-5 Στη ξηρή κάθαρση 4-5 Στο θαλασσινό νερό 5 Στο σαπούνι 4-5

122 Θ Μερσερισµός Οµοιόµορφος σε όλο το ύφασµα 15. Χρωµατισµός Τρίχρωµη Παραλλαγή άσους 16. Τίτλος πολυεστέρα 1,2 1,5 Denier µήκος 38-40mm 17. ph 5-8,5 18. Σύνθεση στήµονα % κ.β Βαµβάκι 80% (±3%) Πολυεστέρας 20% (±3%) 19. Σύνθεση κρόκης % κ.β Βαµβάκι 80% (±3%) Πολυεστέρας 20% (±3%) 3. Μέθοδοι Ελέγχου Τεχνικών Χαρακτηριστικών Α/Α Τεχνικά Χαρακτηριστικά Μέθοδοι Ελέγχου 1. Πολυεστερικές ίνες, ποιότητα Χηµική Ανάλυση 2. Denier Μικροσκόπιο 3. Βαµβάκι, ποιότητα Μικροσκόπιο 4. Βάρος (µε προσθήκη της εµπορικά νόµιµης υγρασίας) Y-384 ή ISO 3801:1977 ή ASTM D Πλάτος σε µέτρα (m) Μακροσκοπικά 6. Αντοχή στήµονα σε Kg. Υ-353 ή ISO (1999) ή ASTM D Αντοχή κρόκης σε Kg Υ-353 ή ISO (1999) ή ASTM D Πυκνότητα στήµονα (κλωστές/cm) Y-382 ή FTMS-191 Μέθοδος 5050 ή ISO : Πυκνότητα κρόκης (κλωστές/cm) Y-382 ή FTMS-191 Μέθοδος 5050 ή ISO : Συστολή στήµονα επί %. Υ-371 ή ISO 6330 ή ΕΛΟΤ 729 EΝ 11. Συστολή κρόκης επί % Υ-371 ή ISO 6330 ή ΕΛΟΤ 729 EΝ 12. Απώλεια βάρους µε έκπλυση επί % Y-388 ή ASTM D Τίτλος νήµατος στήµονα Y-381 ή ISO 7211 Part Τίτλος νήµατος κρόκης Y-381 ή ISO 7211 Part Ύφανση Οπτικά 16. Σταθερότητα χρωµατισµού Στο ηλιακό φως Y331 ή ISO 105 B 01: th Ed. Στο νερό Y-332 ή ISO 105-E01 4 th Ed Στη µέτρια πλύση Y-333 ή ISO 105 C 10 1 St Ed Στον ιδρώτα Y-334 ή ISO E04 5 th Ed Στην ξηρή τριβή Y-335 ή ISO X 12 5 th Ed Στην υγρή τριβή Y-335 ή ISO X 12 5 th Ed Στο ασθενές χλώριο Y-336 ή ISO 105 N01 Στη ξηρή κάθαρση Y-337 ή ISO 105 D01 4 th Ed Στο θαλασσινό νερό Y-338 ή ISO 105 Ε02 4 th Ed. 1994

123 Θ-3 Στο σαπούνι Η σταθερότητα χρωµατισµού στο σαπούνι εκτελείται ως εξής: Εντός ποτηριού ζέσεως προσθέτουµε 100 ml απεσταγµένου νερού και 1,6 g σάπωνος. Το σαπωνοποιηµένο διάλυµα θερµαίνεται µέχρι βρασµού. οκίµιο του προς εξέταση υφάσµατος εισάγεται στο υπό βρασµό ευρισκόµενο σαπωνοδιάλυµα επί 5 λεπτά, αφού προηγουµένως έχει διαβραχεί δια ζέοντος (χωρίς σαπούνι) ύδατος και έχει απορροφηθεί µε διηθητικό χαρτί ή ύφασµα η περίσσεια του νερού επί του δοκιµίου. Στη συνέχεια το δοκίµιο ξεπλένεται και αφήνεται να στεγνώσει στη σκιά. Σιδερώνεται και συγκρίνεται ο χρωµατισµός του µε το ''ως έχει δοκίµιο''. ή BS Μερσερισµός Αξιολόγηση µε χρήση µικροσκοπίου ή AATCC 89/2003 ή ASTM D Τίτλος πολυεστέρα ph ISO 3071:2005 FTMS-191A Μέθοδος 284/ Σύνθεση στήµονα % κ.β ISO 1833 ή ASTM D Σύνθεση κρόκης % κ.β ISO 1833 ή ASTM D Χρωµατικές Ιδιότητες Υφάσµατος 4.1 Χρωµατικές συντεταγµένες Το ύφασµα πρέπει να φέρει στην εξωτερική του επιφάνεια τρεις αποχρώσεις ώστε να σχηµατίζεται διασπαστικό σχέδιο παραλλαγής σύµφωνα µε τα καθοριζόµενα στις προσθήκες 1 και 2 και µε τιµές χρωµάτων σύµφωνες µε το Πίνακα Ι: ΠΙΝΑΚΑΣ Ι A/A ΑΠΟΧΡΩΣΕΙΣ ΧΡΩΜΑΤΙΚΕΣ ΣΥΝΤΕΤΑΓΜΕΝΕΣ 1. Ανοικτό Πράσινο L * = 45,36 a * = -2,06 b * = 19,01 2. Πράσινο Βαθύ L * = 24,99 a * = -9,09 b * = 6,72 3. Γαιώδες Καστανόχρωµο L * = 28,83 a * = 4,24 b * = 12, Το διασπαστικό σχέδιο παραλλαγής πρέπει να προκύπτει από την εφαρµογή του πράσινου βαθύ και του Γαιώδους χρώµατος στο ύφασµα βάσης µε χρώµα Ανοικτό πράσινο (πρώτα εφαρµόζεται το Γαιώδες και µετά το πράσινο βαθύ). Το διασπαστικό σχέδιο των δύο χρωµάτων φαίνονται υπό κλίµακα στις προσθήκες 1 και 2 του παρόντος παραρτήµατος. Το διασπαστικό σχέδιο

124 Θ-4 παραλλαγής θα ελέγχεται από δύο (2) τουλάχιστον τεµάχια υφάσµατος τα οποία θα λαµβάνονται από διαφορετικές περιοχές του δείγµατος. Το σχήµα και το µέγεθος των επιφανειών των αποχρώσεων του πράσινου βαθύ και του Γαιώδους χρώµατος των εξεταζόµενων δοκιµίων πρέπει να είναι ίδια µε εκείνα που καθορίζονται στις προσθήκες 1 και 2 του παρόντος Παραρτήµατος Ο χρωµατισµός θα ελέγχεται ως προς το τρίχρωµο της παραλλαγής επιπλέον του προβλεπόµενου µακροσκοπικού ελέγχου από την επιτροπή παραλαβής και από το Χηµείο Στρατού στα δείγµατα που θα αποστέλλονται για φυσικοχηµικούς ελέγχους Ο έλεγχος των αποχρώσεων θα γίνεται µε φασµατοφωτόµετρο που θα λειτουργεί µε διάχυτο φωτισµό του δοκιµίου µε πλήρη εκποµπή πηγής η οποία θα προσοµοιάζει στη «CIE Source D65». Το υπό εξέταση δοκίµιο πρέπει να παρατηρείται από γωνία που δεν ξεπερνά τις 10 (µοίρες) από την κανονική γωνία παρατήρησης, συµπεριλαµβανοµένης και της γωνίας αποφυγής κατοπτρισµού. Το µέγεθος του προτύπου ανοίγµατος επί της συσκευής που χρησιµοποιείται για τη µέτρηση κάποιας απόχρωσης θα πρέπει να είναι διαµέτρου 1,2-1,5 cm. Οι µετρήσεις θα πρέπει να γίνονται σε τρία (3) διαφορετικά σηµεία στα τεµάχια του κάθε δείγµατος µετρώντας το κάθε σηµείο δύο φορές µε διαφορετικό προσανατολισµό (υφάδι - στηµόνι). Το τελικό αποτέλεσµα θα είναι ο µέσος όρος των έξι (6) µετρήσεων που πραγµατοποιήθηκαν [τρία (3) σηµεία Χ δύο (2) φορές = έξι (6)] για κάθε δείγµα. Τα προς εξέταση σηµεία θα πρέπει να είναι διπλωµένα δύο (2) φορές προκειµένου κατά τη µέτρηση να µην επηρεάζονται από το φως. Κατά τη µέτρηση θα χρησιµοποιείται η εξίσωση CMC (Color Measurement Commities της Society of Dyers and colourists) για τον υπολογισµό του Ε η οποία περιλαµβάνει και διορθωτικούς συντελεστές Η βάση των µετρήσεων για κάθε απόχρωση µε την οποία θα συγκριθεί η αντίστοιχη απόχρωση του προς εξέταση δείγµατος είναι οι τιµές που φαίνονται στο παραπάνω πίνακα Ι. Οι τιµές και ανοχές για κάθε απόχρωση φαίνονται στον παρακάτω Πίνακα ΙΙ Για οποιαδήποτε απόκλιση στη απόχρωση πέραν των ορίων που καθορίζεται παρακάτω το ύφασµα απορρίπτεται. ιευκρινίζεται ότι το ύφασµα απορρίπτεται ακόµη και στην περίπτωση που εµφανίζεται απόκλιση στην απόχρωση έστω και σε ένα µόνο χρώµα. ΠΙΝΑΚΑΣ ΙΙ Α/Α 1. ΧΡΩΜΑ ΑΠΟ ΕΚΤΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΣΥΓΚΡΙΣΗΣ ΕΠΙΣΗΜΟΥ ΕΙΓΜΑΤΟΣ ΜΕ ΤΗ CMC ( Ε) Πράσινο Ανοικτό (ΠΑ) Ε 1 ΑΠΟΚΛΙΣΕΙΣ ΕΚΠΤΩΣΗ 1< Ε 1,2 0 Μέχρι και 0,2 1% για κάθε πάνω του 0,1 πάνω ορίου, δηλαδή του ορίου 1,4 2. Πράσινο Βαθύ Ε 1 1< Ε 1,3 0

125 Θ-5 3. (ΠΒ) Μέχρι και 0,2 πάνω του ορίου, δηλαδή 1,5 Γαιώδες Καστανόχρουν (ΓΚΑ) Ε 1 1% για κάθε 0,1 πάνω του ορίου 1< Ε 1,3 0 Μέχρι και 0,2 πάνω του ορίου, δηλαδή 1,5 1% για κάθε 0,1 πάνω του ορίου 4.2 Φασµατική ανακλαστικότητα στην εγγύς υπέρυθρο ακτινοβολία Οι τρεις αποχρώσεις της παραπάνω παραγράφου θα πρέπει να ελέγχονται όσον αφορά τη φασµατική ανακλαστικότητα τους στην εγγύς υπέρυθρο ακτινοβολία, µετά από τρεις µέτριες πλύσεις, στα µήκη κύµατος του Πίνακα ΙΙΙ και να παρουσιάζουν φασµατικές ανακλαστικότητες εντός των ορίων που καθορίζονται στον ίδιο Πίνακα. Αν οποιαδήποτε απόχρωση παρουσιάζει τιµές φασµατικής ανακλαστικότητας οι οποίες εκτρέπονται από τα όρια που αναφέρονται στον Πίνακα ΙΙΙ σε τρία (3) ή περισσότερα µήκη κύµατος στα οποία πραγµατοποιείται η µέτρηση, τότε θεωρείται ότι το εξεταζόµενο δείγµα υφάσµατος απέτυχε στον έλεγχο αυτό και δεν καλύπτει τις απαιτήσεις της τεχνικής προδιαγραφής Ο έλεγχος της φασµατικής ανακλαστικότητας, θα γίνεται µε το φασµατοφωτόµετρο PERKIN ELMER Lambda 40, µε σφαίρα ολοκλήρωσης 50mm, το οποίο διαθέτει το ΧΗΜΕΙΟ ΣΤΡΑΤΟΥ Οι τιµές φασµατικής ανακλαστικότητας που θα λαµβάνονται υπόψη, θα είναι αυτές που δίνονται µε απευθείας µέτρηση από το παραπάνω όργανο, δεδοµένου ότι κατά τον καθορισµό των ορίων που δίνονται στον Πίνακα ΙΙΙ, έχουν ληφθεί υπόψη όλοι οι παράγοντες που επηρεάζουν την ακρίβεια των µετρήσεων. ΠΙΝΑΚΑΣ ΙΙΙ ΜΗΚΗ ΚΥΜΑΤΟΣ ΚΑΙ ΑΝΟΧΕΣ ΑΝΑΚΛΑΣΤΙΚΟΤΗΤΑΣ ΜΗΚΟΣ ΚΥΜΑΤΟΣ (σε nm) Χρώµα βάσης Πράσινο Ανοιχτό (ΠΑ) ΑΝΑΚΛΑΣΤΙΚΟΤΗΤΑ % Τυπώµατα Παραλλαγής Πράσινο Βαθύ (ΠΒ) Γαιώδες Καστανόχρουν (ΓΚΑ) //- -//- -// //- -//- -// //- -//- -// //- -//- -// //- -//- -// //- -//- -// //- -//- -// //- -//- -//-

126 Θ Μέθοδος προσδιορισµού χρώµατος βάσεως και τυπωµάτων παραλλαγής ιαλύµατα Παρασκευάζουµε διάλυµα που να περιέχει ανά λίτρο 10 ml καυστική σόδα (ΝαΟΗ) πυκνότητας 49 Βe (ειδικού βάρους 1,51 g/cm 3 ) και 5g Na Hydrosulfit (Na 2 S 2 O 4 ) (αναγωγικό διάλυµα) ιάλυµα υπεροξειδίου του υδρογόνου Η 2 Ο 2 (30% - 50%) Έλεγχος χρώµατος βάσεως Τεµάχιο υφάσµατος το οποίο δεν πρέπει να περιλαµβάνει τύπωµα παραλλαγής, εµβαπτίζεται στο αναγωγικό διάλυµα και θερµαίνεται στους 80 C. Από το ύφασµα πρέπει να αποβάλλεται χρώµα το οποίο χρωµατίζει το διάλυµα. Αν στο χρωµατισµένο αυτό διάλυµα προσθέσουµε διάλυµα Η 2 Ο 2 τότε αυτό πρέπει να αλλάζει χρωµατισµό και να παίρνει την απόχρωση του δείγµατος Έλεγχος χρώµατος τυπώµατος παραλλαγής Θα εκτελεστούν τόσες ανεξάρτητες δοκιµές όσα είναι τα τυπώµατα χρώµατος της παραλλαγής. Τεµάχιο υφάσµατος το οποίο πρέπει να περιλαµβάνει ένα από τα τυπωµένα χρώµατα της παραλλαγής το τυλίγουµε υπό µορφή ρολού µε ένα λευκό βαµβακερό µάρτυρα ιδίων διαστάσεων µε το ύφασµα, δένουµε το σχηµατισµένο ρολό σφιχτά και το τοποθετούµε σ ένα ποτήρι µε αναγωγικό διάλυµα θερµαίνοντας στους 80 C, διατηρώντας τη θερµοκρασία αυτή για 20 λεπτά. Κατόπιν ξετυλίγουµε το ρολό. Πρέπει το τύπωµα να έχει λερώσει το βαµβακερό µάρτυρα. Στη συνέχεια τοποθετούµε το βαµβακερό µάρτυρα σε διάλυµα υπεροξειδίου του υδρογόνου, οπότε πρέπει ο µάρτυρας να παίρνει το χρώµα αρχικού τυπώµατος σε ανοιχτότερο τόνο. 5. Σηµειώσεις 5.1 Υφάσµατα τυπωµένα µε "pigments" δεν ξεβάφουν κατά τις παραπάνω περιγραφόµενες διαδικασίες. 5.2 Επιπρόσθετα, τα τυπωµένα χρώµατα παραλλαγής θα εξετάζονται οπτικά στο µικροσκόπιο προκειµένου να επαληθεύεται και µακροσκοπικά εάν είναι ή όχι "pigments". 5.3 Απαγορεύεται η χρήση αζωχροµάτων που ενδέχεται να απελευθερώσουν µε αναγωγική διάσπαση µίας ή περισοτέρρων αζωοµάδων, µία ή περισοτέρρες από τις αρωµατικές αµίνες, που αναφέρονται στους νόµους Φ.Ε.Κ 166/Α/ , Φ.Ε.Κ 1045/Β/ και Φ.Ε.Κ 1283/Β/ (και τις τυχόν τροποποιήσεις τους), σε ανιχνεύσιµες συγκεντρώσεις όταν ο έλεγχος γίνεται σύµφωνα µε τις µεθόδους που καθορίζονται σε αυτούς. 5.4 Ο προµηθευτής για κάθε τµηµατική παράδοση υφάσµατος (χιτώνια, παντελόνια ή πλήρες στολές (σετ)) πρέπει να προσκοµίσει στην επιτροπή παραλαβής ώστε να επισυνάπτονται στο πρωτόκολλο: Πιστοποιητικό του Γενικού Χηµείου του Κράτους ή άλλου εργαστηρίου του ευρύτερου ηµόσιου Τοµέα ή άλλου εργαστηρίου διαπιστευµένου µε ISO στο οποίο να φαίνεται ότι το παραδιδόµενο ύφασµα καλύπτει τις απαιτήσεις των παραπάνω νόµων σε ότι αφορά τα Αζωχρώµατα.

127 Θ Αντίγραφο του ISO του εργαστηρίου που εξέδωσε το παραπάνω πιστοποιητικό (δεν απαιτείται για το Γενικό Χηµείο του Κράτους ή άλλο εργαστηρίο του ευρύτερου ηµόσιου Τοµέα) στο οποίο να φαίνεται ότι αυτό είναι διαπιστευµένο να διενεργεί τους προβλεπόµενους από τους υπόψη νόµους ελέγχους Υπεύθυνη ήλωση σύµφωνα µε το υπόδειγµα της προσθήκης 3 του παρόντος παραρτήµατος στην οποία να δηλώνεται ότι το προσκοµιζόµενο πιστοποιητικό αφορά την συγκεκριµένη ποσότητα υφάσµατος µε την οποία κατασκευάστικαν τα παραδιδόµενα είδη (χιτώνια, παντελόνια ή πλήρες στολές (σετ)). 5.5 Η Υπηρεσία διατηρεί το δικαίωµα, κατά το στάδιο του ελέγχου και της παραλαβής ή οποτεδήποτε άλλοτε κρίνει σκόπιµο, να ελέγχει το ύφασµα σύµφωνα µε τα καθοριζόµενα στους παραπάνω νόµους προκειµένου να διαπιστώσει ότι αυτό καλύπτει τις απαιτήσεις τους. Το κόστος των ελέγχων επιβαρύνουν τον προµηθευτή. 5.6 Σε περίπτωση που η διαφορά Ε του πίνακα ΙΙ είναι µεγαλύτερη από τα καθοριζόµενα όρια το ύφασµα δεν καλύπτει τις επιχειρησιακές απαιτήσεις της Υπηρεσίας και απορρίπτεται οριστικά. ΠΡΟΣΘΗΚΕΣ 1 ιασπαστικό Σχέδιο Πράσινου Βαθύ Χρώµατος 2 ιασπαστικό Σχέδιο Γαιώδους Χρώµατος 3 Υπόδειγµα Υπεύθυνης ήλωσης

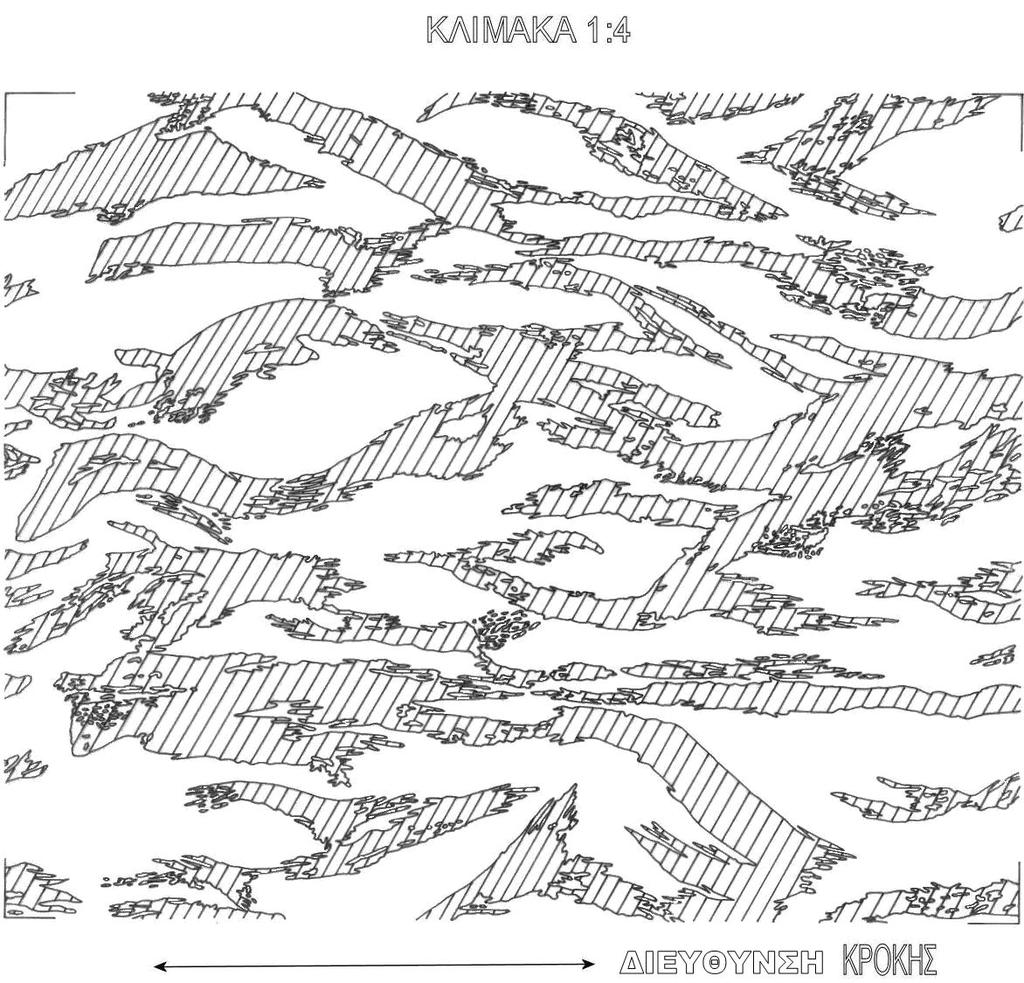

128 ΠΡΟΣΘΗΚΗ 1 ΣΤΟ ΠΑΡΑΡΤΗΜΑ Θ ΣΤΗ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ / 2ο ΙΑΝΟΥΑΡΙΟΣ 2010 ΙΑΣΠΑΣΤΙΚΟ ΣΧΕ ΙΟ ΠΡΑΣΙΝΟΥ ΒΑΘΥ ΧΡΩΜΑΤΟΣ ιαστάσεις Εικόνας Πλάτος :19 cm Ύψος 16 cm

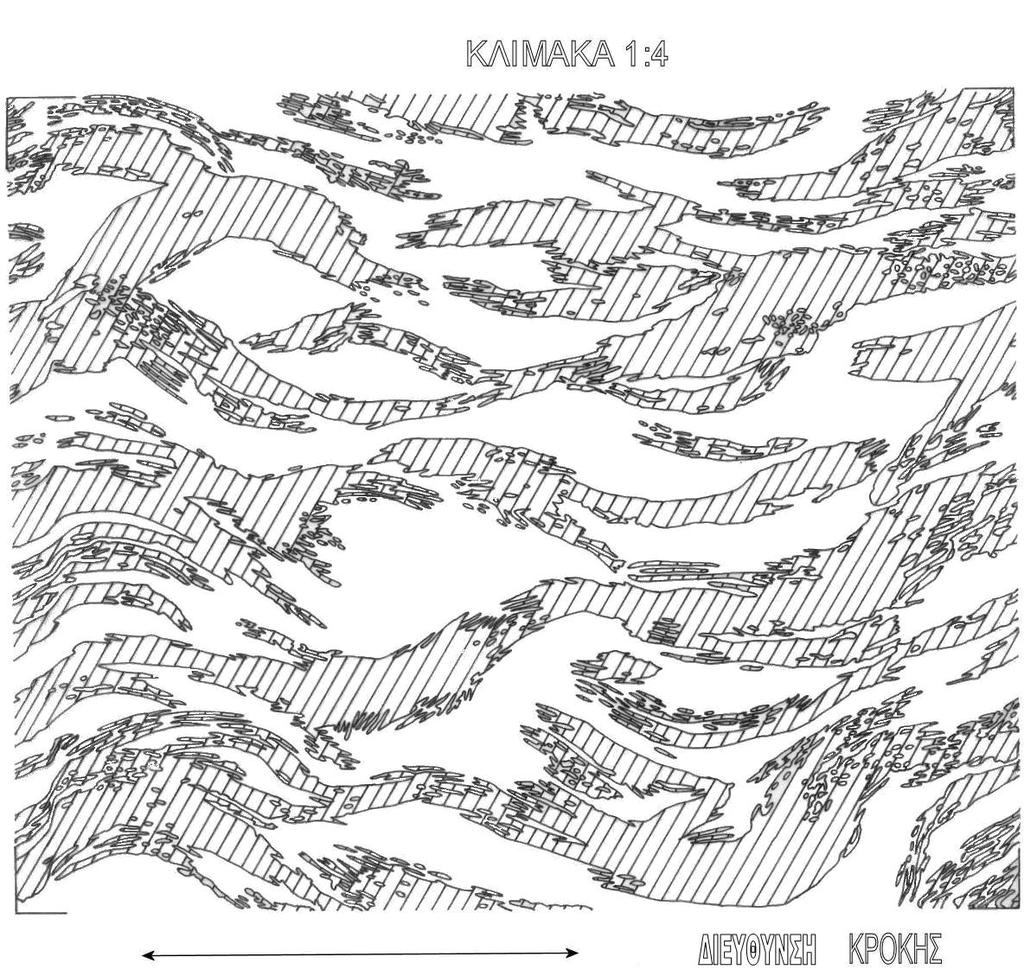

129 ΠΡΟΣΘΗΚΗ 2 ΣΤΟ ΠΑΡΑΡΤΗΜΑ Θ ΣΤΗ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ / 2ο ΙΑΝΟΥΑΡΙΟΣ 2010 ΙΑΣΠΑΣΤΙΚΟ ΣΧΕ ΙΟ ΓΑΙΩ ΟΥΣ ΧΡΩΜΑΤΟΣ ιαστάσεις Εικόνας Πλάτος :19 cm Ύψος 16 cm

130 ΠΡΟΣΘΗΚΗ 3 ΣΤΟ ΠΑΡΑΡΤΗΜΑ Θ ΣΤΗ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ/2οΓρ. ΙΑΝΟΥΑΡΙΟΣ 2010 ΥΠΟ ΕΙΓΜΑ ΥΠΕΥΘΥΝΗΣ ΗΛΩΣΗΣ ΥΠΕΥΘΥΝΗ ΗΛΩΣΗ (άρθρο 8 Ν.1599/1986) Η ακρίβεια των στοιχείων που υποβάλλονται µε αυτή τη δήλωση µπορεί να ελεγχθεί µε βάση το αρχείο άλλων υπηρεσιών (άρθρο 8 παρ. 4 Ν. 1599/1986) ΠΡΟΣ (1) : Ο Η Όνοµα: Επώνυµο: Όνοµα και Επώνυµο Πατέρα: Όνοµα και Επώνυµο Μητέρας: Ηµεροµηνία γέννησης Τόπος Γέννησης: Αριθµός ελτίου Ταυτότητας: Τηλ: Τόπος Κατοικίας: Αρ. Τηλεοµοιοτύπου (Fax): Οδός: /νση Ηλεκτρ. Ταχυδροµείου (Εmail): Αριθ : ΤΚ : Με ατοµική µου ευθύνη και γνωρίζοντας τις κυρώσεις (3), που προβλέπονται από τις διατάξεις της παρ. 6 του άρθρου 22 του Ν. 1599/1986, δηλώνω ότι: 1. Είµαι νόµιµος εκπρόσωπος της (5) και εξουσιοδοτηµένος για υπογραφή σχετικών συµβάσεων. 2. Το προσκοµιζόµενο πιστοποιητικό εργαστηριακών ελέγχων µε ηµεροµηνία / / που εξεδόθη από το εργαστήριο (6) αφορά το προσκοµιζόµενο ύφασµα µε αριθµό ελτίου Αποστολής (7), η παράδοση του οποίου γίνεται

131 Θ-3-2 σε εκτέλεση της σύµβασης (8) του (9). (4) Ηµεροµηνία: /../20 Ο Η ηλ. (Υπογραφή) (1) Αναγράφεται από τον ενδιαφερόµενο πολίτη ή Αρχή ή η Υπηρεσία του δηµόσιου τοµέα, που απευθύνεται η αίτηση. (2) Αναγράφεται ολογράφως. (3) «Όποιος εν γνώσει του δηλώνει ψευδή γεγονότα ή αρνείται ή αποκρύπτει τα αληθινά µε έγγραφη υπεύθυνη δήλωση του άρθρου 8 τιµωρείται µε φυλάκιση τουλάχιστον τριών µηνών. Εάν ο υπαίτιος αυτών των πράξεων σκόπευε να προσπορίσει στον εαυτόν του ή σε άλλον περιουσιακό όφελος βλάπτοντας τρίτον ή σκόπευε να βλάψει άλλον, τιµωρείται µε κάθειρξη µέχρι 10 ετών. (4) Σε περίπτωση ανεπάρκειας χώρου η δήλωση συνεχίζεται στην πίσω όψη της και υπογράφεται από τον δηλούντα ή την δηλούσα. (5) Αναγράφεται η επωνυµία της εταιρείας ή της επιχείρησης. (6) Αναγράφεται ο τίτλος το όνοµα του εργαστηρίου όπως αναγράφεται και στο προσκοµιζόµενο πιστοποιητικό. (7) Αναγράφεται ο Αριθµός και η ηµεροµηνία του ελτίου Αποστολής. (8) Αναγράφεται ο αριθµός και το έτος της σύµβασης. (9) Αναγράφεται ο φορέας µε τον οποίο υπεγράφη η σύµβαση πχ. Υπουργείο Ανάπτυξης.

132 ΠΑΡΑΡΤΗΜΑ "I" ΣΤΗΝ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ / 2 ο ΝΕΟΕΜΒΡΙΟΣ 2008 ΑΠΑΙΤΗΣΕΙΣ ΠΟΛΥΕΣΤΕΡΙΚΗΣ ΚΛΩΣΤΗΣ Α/Α ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΙΜΗ ΜΕΘΟ ΟΣ 1. Αριθµός κλώνων 3 Οπτικά 2. Τίτλος Κλωστής 27,5 (Nec) Y 381 ή ISO Στρίψις ανά ίντσα 15,8 Οπτικά 4. Είδος στροφής κλωστής Αριστερόστροφη Οπτικά (Ζ) 5. υναµοµετρική Αντοχή Y 354 ή FTMS Method 191A 2016 Κλωστής (gf) 6. Ελάχιστη υναµοµετρική Y 354 ή FTMS Method 191A 2016 Αντοχή Κλωστής (gf) 7. Μέγιστη υναµοµετρική Y 354 ή FTMS Method 191A 2016 Αντοχή Κλωστής (gf) 8. Μέγιστη Επιµήκυνση Κλωστής 19,5 % Y 354 ή FTMS Method 191A 2016 ή BS 1932 ή EN ISO Σταθερότητα χρωµατισµού Ελάχιστη Στο ηλιακό φως 6 Y331 ή ISO 105 B 01: th Ed. Στο νερό 6 Y-332 ή ISO 105-E01 4 th Ed Στη µέτρια πλύση 4-5 Y-333 ή ISO 105 C 10 1 St Ed Στον ιδρώτα 4-5 Y-334 ή ISO E04 5 th Ed Στην ξηρή τριβή 4-5 Y-335 ή ISO X 12 5 th Ed Στην υγρή τριβή 4-5 Y-335 ή ISO X 12 5 th Ed Στο ασθενές χλώριο 4-5 Y-336 ή ISO 105 N01 Στη ξηρή κάθαρση 4-5 Y-337 ή ISO 105 D01 4 th Ed Στο θαλασσινό νερό 5 Y-338 ή ISO 105 Ε02 4 th Ed Στο σαπούνι 4-5 Η στερεότητα χρωµατισµού στο σαπούνι εκτελείται ως εξής: Εντός ποτηριού ζέσεως προσθέτουµε 100 ml απεσταγµένου νερού και 1,6 gr σάπωνος. Το σαπωνοποιηµένο διάλυµα θερµαίνεται µέχρι βρασµού. οκίµιο της προς εξέταση κλωστής εισάγεται στο υπό βρασµό ευρισκόµενο σαπωνοδιάλυµα επί πέντε 5 λεπτά, αφού προηγουµένως έχει διαβραχεί δια ζέοντος (χωρίς σαπούνι) ύδατος και έχει απορροφηθεί µε διηθητικό χαρτί ή ύφασµα η περίσσεια του

133 Ι Χρωµατισµός Φαιοπράσινος L * = 34,98 a * = -5,28 b * = 9,27 Ε 1,5 νερού επί του δοκιµίου. Στη συνέχεια το δοκίµιο ξεπλένεται και αφήνεται να στεγνώσει στη σκιά. Σιδερώνεται και συγκρίνεται ο χρωµατισµός του µε το ''ως έχει δοκίµιο'' ή BS 4162 Έλεγχος αποχρώσεως σύµφωνα µε τα καθοριζόµενα στη παράγραφο του Παραρτήµατος Θ. ΣΗΜΕΙΩΣΕΙΣ 1. Από τα τεχνικά χαρακτηριστικά που αναφέρονται παραπάνω, το ΧΗΜΕΙΟ ΣΤΡΑΤΟΥ θα ελέγχει µόνο εκείνα που υπάρχει η δυνατότητα να εξετασθούν στο έτοιµο προϊόν. 2. Οι απαιτήσεις του χρωµατισµού δίδονται για διευκόλυνση των κατασκευαστών. Ο έλεγχος δεν διενεργείται στο έτοιµο προϊόν και τις κλωστές που τις συνοδεύουν.

134 ΠΑΡΑΡΤΗΜΑ "ΙΑ" ΣΤΗΝ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ / 2ο ΙΑΝΟΥΑΡΙΟΣ 2010 ΕΙ ΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΓΙΑ ΤΑ ΚΟΥΜΠΙΑ ΠΛΑΣΤΙΚΑ Φ/Π ΙΑΜΕΤΡΟΥ 18 mm 1. Ποιότητα Πρώτων Υλών 1.1 Τα κουµπιά που χρησιµοποιούνται στη κατασκευή των χιτωνίων και των παντελονιών είναι ίδια για όλες τις χρήσεις που προβλέπονται στη τεχνική προδιαγραφή. Πρέπει να είναι κατασκευασµένα από κατάλληλο θερµοσκληρυνόµενο πλαστικό, να αντέχουν στη µέγιστη θερµοκρασία σιδερώµατος 150 C και να έχουν σχήµα κυκλικό µε διάµετρο περίπου 18 mm, η επάνω πλευρά πρέπει να είναι κυρτή µε κοιλότητα στο κέντρο και να φέρει τέσσερις (4) οπές. 1.2 Τεχνικά χαρακτηριστικά Τεχνικά Χαρακτηριστικά Απαιτήσεις Αντίδραση µε Οργανικούς Τα κουµπιά να αντέχουν και να µην αντιδρούν µε ιαλύτες τους οργανικούς διαλύτες (τριχλωροαιθυλένιο, υπερχλωροαιθυλένιο κ.λ.π.) οι οποίοι χρησιµοποιούνται για τον καθαρισµό των στολών, χωρίς να αλλοιώνεται η επιφάνεια και να µεταβάλλεται ο χρωµατισµός τους. Αντοχή σε Υψηλές Θερµοκρασίες Τα κουµπιά πρέπει να αντέχουν σε υψηλές θερµοκρασίες και να µη σπάνε εξαιτίας της. Σηµείο Τήξης Το σηµείο τήξεως τους είναι µεγαλύτερο από 160 C. Επιφάνεια Τα κουµπιά πρέπει να έχουν λεία και οµοιογενή επιφάνεια, κανονικό σχήµα χωρίς ελαττώµατα. Χρωµατισµός Φαιοπράσινος L * = 34,98 Επιτρέπεται µόνο ελαφρότατη απόκλιση ως προς το χρωµατισµό. Προκειµένου ο χρωµατισµός να a * = -5,28 µην µεταβάλλεται κατά τη χρήση και µε την b * = 9,27 παρέλευση του χρόνου η βαφή πρέπει να γίνεται στη µάζα των κουµπιών και όχι επιφανειακά. Αντοχής στη Θραύση Όπως παρακάτω παράγραφος Έλεγχος Αντοχής στη Θραύση Σκοπός του ελέγχου είναι να προσδιορισθεί η δύναµη θραύσης στην περιοχή που υπάρχουν οι οπές για τη ραφής τους. Για τον έλεγχο χρησιµοποιείται υναµόµετρο Σταθερής Ταχύτητας Εφελκυσµού µε υναµοκυψέλη των 50 kg (500 Nt), µε εγκεκριµένο λογισµικό εφόσον λειτουργεί µέσω Η/Υ ή συσκευή καταγραφής δεδοµένων. Ο σφιγκτήρας που προσαρµόζεται στην κεφαλή του δυναµόµετρου (σταθερός µη κινούµενος) είναι ειδική συσκευή συγκράτησης κουµπιών ενώ ο σφιγκτήρας που προσαρµόζεται στην κινούµενη τραβέρσα του δυναµόµετρου αποτελείται από δύο σιαγώνες επικαλυµµένες µε ελαστικό, πνευµατικής λειτουργίας.

135 ΙΑ-2 Για την εξάσκηση δύναµης στο κουµπί χρησιµοποιείται ειδικό κορδόνι (σχοινί) µε όριο θραύσης τουλάχιστον 350 Ν. Κατά τον έλεγχο πρέπει να ελεγχθούν τουλάχιστον (δέκα) 10 κουµπιά από διαφορετικά χιτώνια ή παντελόνια. Αφού µετρηθεί η διάµετρος του κουµπιού σε mm, καταγράφεται το µέγεθος και ο τύπος του. Στη συνέχεια περνούµε το ειδικό κορδόνι (σχοινί) διαµέσου δύο αντιδιαµετρικά αντιθέτων οπών, ούτως ώστε το πρόσωπο του κουµπιού να είναι από πάνω καθώς διεξάγεται η δοκιµασία. Αφού τοποθετηθεί το κουµπί στην κατάλληλη υποδοχή του σταθερού σφιγκτήρα, στερεώνεται ο σπάγκος στις σιαγώνες του άλλου (κινούµενου) σφιγκτήρα. Τίθεται στο δυναµόµετρο ταχύτητα δοκιµής 100 mm / min και τοποθετείται η κινούµενη τραβέρσα του δυναµόµετρου σε τέτοιο σηµείο ώστε η απόσταση των σφιγκτήρων (βάση υποδοχής του κουµπιού-άκρα σιαγόνων κινούµενου σφιγκτήρα) να είναι 50 mm. Στη συνέχεια τίθεται η κινούµενη τραβέρσα του δυναµόµετρου σε κίνηση µέχρι την καταστροφή του κουµπιού και αµέσως, επαναφέρεται η κινούµενη τραβέρσα του δυναµόµετρου στην αρχική της θέση. Καταγράφεται η δύναµη σε Kg ή Νt που χρειάστηκε για την καταστροφή του κουµπιού και επαναλαµβάνεται η παραπάνω διαδικασία για τα υπόλοιπα κουµπιά του δείγµατος. Αφού ολοκληρωθεί ο έλεγχος σε όλα τα δείγµατα υπολογίζεται ο µέσος όρος όλων των µετρήσεων του δείγµατος και εξάγεται το αποτέλεσµα σε Κg µε προσέγγιση ενός (1) δεκαδικού ψηφίου. Με προσέγγιση ενός (1) δεκαδικού ψηφίου σε kg αναφέρονται επίσης και τα αναλυτικά αποτελέσµατα. Προειδοποίηση: Καθ όλη τη διάρκεια της διαδικασίας, πρέπει να χρησιµοποιούνται, προστατευτικά γυαλιά, για να αποφεύγονται τραυµατισµοί από τα θραύσµατα. 2. Από τα τεχνικά χαρακτηριστικά που αναφέρονται παραπάνω, το ΧΗΜΕΙΟ ΣΤΡΑΤΟΥ θα ελέγχει µόνο εκείνα που υπάρχει η δυνατότητα να εξετασθούν λόγω της χρησιµοποίησης των κουµπιών στο έτοιµο προϊόν. 3. Οι απαιτήσεις του χρωµατισµού δίδονται για διευκόλυνση των κατασκευαστών.

136 ΠΑΡΑΡΤΗΜΑ "ΙΒ" ΣΤΗΝ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ / 2 ο ΙΑΝΟΥΑΡΙΟΣ 2010 ΕΙ ΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΓΙΑ ΤΑ ΚΟΡ ΟΝΙΑ ΒΑΜΒΑΚΕΡΑ Φ/Π 1. Ποιότητα Πρώτων Υλών 1.1 Τα κορδόνια είναι κατασκευασµένα από µακρόϊνο βαµβάκι άριστης ποιότητας. 1.2 Τα τεχνικά χαρακτηριστικά των κορδονιών µε τις απαιτούµενες ιδιότητες, καθώς και οι έλεγχοι αυτών, παρατίθενται στον πίνακα Ι. ΠΙΝΑΚΑΣ Ι Α/Α Τεχνικά Χαρακτηριστικά Απαιτήσεις 1. Πλέξη Σταυροειδής µε 12 κλώνους και 5-6 βελονιές ανά cm 2. Μήκος 0,80 m -0,85 m (περιλαµβανοµέ νων και των ενισχύσεων των άκρων) 3. Πάχος Σε όλο το µήκος του κορδονιού και για όλα τα είδη κορδονιών, 3,2 ± 0,2 mm 4. Χρωµατισµός Φαιοπράσινος L * = 34,98 a * = - 5,28 b * = 9,27 5. Ε 1,5 Μέθοδος Ελέγχου Οπτικά Μακροσκοπικά Λαµβάνεται λεπτότατη κλωστή και περιτυλίγεται διπλά σε τρεις διαφορετικές θέσεις του κορδονιού το οποίο βρίσκεται σε τάση 85 g. ιαιρώντας το συνολικό µήκος της κλωστής δια τον αριθµό περιτυλίξεων, βρίσκεται η µέση περίµετρος του δείγµατος. Στην συνέχεια διαιρώντας την µέση περίµετρο δια του 3,14 ευρίσκεται η µέση περίµετρος του κορδονιού. Έλεγχος αποχρώσεως σύµφωνα µε τα καθοριζόµενα στη παράγραφο του Παραρτήµατος Θ. Αντοχή Χρωµατισµού Στο ηλιακό φως 5 Y331 ή ISO 105 B 01: th Ed. Στο νερό 5 Y-332 ή ISO 105-E01 4 th Ed Στη µέτρια πλύση 4-5 Y-333 ή ISO 105 C 10 1 St Ed Στον ιδρώτα 4-5 Y-334 ή ISO E04 5 th Ed Στην ξηρή τριβή 4-5 Y-335 ή ISO X 12 5 th Ed Στην υγρή τριβή 4-5 Y-335 ή ISO X 12 5 th Ed Στο ασθενές χλώριο 4-5 Y-336 ή ISO 105 N01 Στη ξηρή κάθαρση 4-5 Y-337 ή ISO 105 D01 4 th Ed. 1993

137 ΙΒ-2 Στο θαλασσινό νερό 4-5 Y-338 ή ISO 105 Ε02 4 th Ed Αντοχή σε εφελκυσµό Τουλάχιστον 22 Υ-354 του ΤΕ ή FED Test meth Kg 191A Από τα τεχνικά χαρακτηριστικά που αναφέρονται παραπάνω, το ΧΗΜΕΙΟ ΣΤΡΑΤΟΥ θα ελέγχει µόνο εκείνα που υπάρχει η δυνατότητα να εξετασθούν λόγω της χρησιµοποίησης των κορδονιών στο έτοιµο προϊόν. 3. Οι απαιτήσεις του χρωµατισµού δίδονται για διευκόλυνση των κατασκευαστών και δεν διενεργείται στο έτοιµο προϊόν.

138 ΠΑΡΑΡΤΗΜΑ "ΙΓ" ΣΤΗΝ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ / 2ο ΙΑΝΟΥΑΡΙΟΣ 2010 ΕΙ ΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΓΙΑ ΤΑΙΝΙΑ ΒΑΜΒΑΚΕΡΗ ΜΕΡΣΕΡΙΖΕ ΛΕΥΚΗ ΠΛΑΤΟΥΣ 50 mm 1. Ποιότητα Πρώτων Υλών 1.1 Για την κατασκευή της ταινίας χρησιµοποιείται βαµβάκι άριστης ποιότητας καθαρός, οµοειδής, µακρόϊνος, λεπτός, χωρίς ξένες προσµίξεις. Απαγορεύεται η πρόσµιξη µε βαµβάκι προσβεβληµένου από έντοµα και βιοµηχανικών υπολειµµάτων. 1.2 Τα τεχνικά χαρακτηριστικά των ταινιών µε τις απαιτούµενες ιδιότητες, καθώς και οι έλεγχοι αυτών, παρατίθενται στον πίνακα Ι. ΠΙΝΑΚΑΣ Ι Α/Α Τεχνικά Χαρακτηριστικά Απαιτήσεις Μέθοδος Ελέγχου 1 Χρωµατισµός λευκός Έλεγχος αποχρώσεως L * = 92,86 σύµφωνα µε τα καθοριζόµενα a * = 2,70 Ε 1,5 στη παράγραφο του b * = -9,50 Παραρτήµατος Θ 2 Βάρος Για την υγροµετρία των 8,5 να είναι 6,5 7,5 gr/m Υ-384 του ΤΕ ή ISO 3801 ASTM D Πυκνότητα Στήµονα 49 κλωστές/ cm Υ-382 του ΤΕ ή FTMS- (κατασκευάζεται από 191A Meth 5050/1978 διπλές συνεστριµµένες κλωστές PEIGNE) 4 Πυκνότητα Κρόκης 19 κλωστές / cm οι οποίες Υ-382 του ΤΕ ή FTMSείναι µερσερισµένες 191A Meth 5050/1978 (κατασκευάζεται από απλές κλωστές PEIGNE) 5 Αντοχή Εφελκυσµού Στήµονα Τουλάχιστον 60 Kg (για όλο το πλάτος της ταινίας) Υ-353 του ΤΕ ή ASTM ISO /1999 D Συστολή Κατά στήµονα και κρόκη Υ-372 του ΤΕ ISO 6330 τουλάχιστο 2%. 7 Ύφανση Απλή 1/1 TOILE Οπτικά 8 Κατασκευή Ταινίας Η ούγια θα είναι όπως το επίσηµο δείγµα µε πάχος όσο και το πάχος του σώµατος της ταινίας. Μετά Οπτικά την ύφανση η ταινία κολλαρίζεται και υφίσταται καλένδρισµα έτσι ώστε να αποκτήσει τα µακροσκοπικά χαρακτηριστικά του δείγµατος.

139 ΙΓ-2 9 Απώλεια στην Έκπλυση Το µέγιστο 4 % Γενικές Χηµικές Αναλύσεις.Y-388 ή ASTM D Μερσερισµός Οµοιόµορφος ASTM D T 11 Πλάτος ταινίας mm Οπτικά 2. Από τα τεχνικά χαρακτηριστικά που αναφέρονται παραπάνω, το ΧΗΜΕΙΟ ΣΤΡΑΤΟΥ θα ελέγχει µόνο εκείνα που υπάρχει η δυνατότητα να εξετασθούν λόγω της χρησιµοποίησης της ταινίας στο έτοιµο προϊόν. 3. Οι απαιτήσεις του χρωµατισµού δίδονται για διευκόλυνση των κατασκευαστών. Ο έλεγχος δεν διενεργείται στο έτοιµο προϊόν.

140 ΠΑΡΑΡΤΗΜΑ "Ι " ΣΤΗΝ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ / 2ο ΙΑΝΟΥΑΡΙΟΣ 2010 ΕΙ ΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΓΙΑ ΤΑΙΝΙΑ ΒΑΜΒΑΚΕΡΗ ΦΑΙΟΠΡΑΣΙΝΗ ΠΛΑΤΟΥΣ 16 mm 1. Ποιότητα Πρώτων Υλών 1.1 Για την κατασκευή των ταινιών χρησιµοποιείται βαµβάκι εγχώριας παραγωγής άριστης ποιότητας, καλά εκκοκκισµένο, καθαρισµένο, οµοειδές, µακρόϊνο, λεπτό, σε χρώµα φυσικό, χωρίς πρόσµιξη βαµβακιού προσβεβληµένου από έντοµα, αβαριάτου ή αναµµένου λόγω κακής εναποθήκευσης και συντήρησης καθώς και υπολειµµάτων βιοµηχανίας ή άλλων φυτικών υλών. 1.2 Τα τεχνικά χαρακτηριστικά των ταινιών µε τις απαιτούµενες ιδιότητες, καθώς και οι έλεγχοι αυτών, παρατίθενται στον πίνακα 1. ΠΙΝΑΚΑΣ 1 Α/Α Τεχνικά Χαρακτηριστικά Απαιτήσεις Μέθοδος Ελέγχου 1 Χρωµατισµός Φαιοπράσινος L * = 34,98 a * = - 5,28 b * = 9,27 Ε 1,5 2. Έλεγχος αποχρώσεως σύµφωνα µε τα καθοριζόµενα στις παραγράφους και του Παραρτήµατος Θ. Αντοχή Χρωµατισµού Στο ηλιακό φως 5 Y331 ή ISO 105 B 01: th Ed. Στο νερό 4-5 Y-332 ή ISO 105-E01 4 th Ed Στη µέτρια πλύση 4-5 Y-333 ή ISO 105 C 10 1 St Ed Στον ιδρώτα 4-5 Y-334 ή ISO E04 5 th Ed Στην ξηρή τριβή 4-5 Y-335 ή ISO X 12 5 th Ed Στην υγρή τριβή 4-5 Y-335 ή ISO X 12 5 th Ed Στο ασθενές χλώριο 4-5 Y-336 ή ISO 105 N01 Στη ξηρή κάθαρση 5 Y-337 ή ISO 105 D01 4 th Ed Στο θαλασσινό νερό 4-5 Y-338 ή ISO 105 Ε02 4 th Ed Βαφή Γίνεται στο - νήµα µε χρώµατα της κατηγορίας του ινδαθρενίου υψηλής στερεότητας 4 Βάρος ανά τρέχον µέτρο σε εµπορική υγρασία 8,5 % 5 Αριθµός νηµάτων στήµονα Νήµατα στήµονα µπρος και πίσω: Νήµατα συνδετικού στήµονα: Άθροισµα νηµάτων: Κατ ελάχιστο 11 g Υ-384 ή ISO 3801 ή ASTM D-3776 Υ-382 ή FTMS-191A Meth 5050 /1978

141 Ι -2 6 Αριθµός νηµάτων κρόκης Τουλάχιστο 16 /cm Υ-382 ή FTMS-191A Meth 5050 / Συστολή Να µην Υ-372 ή MIL-C 368F/1964 υπερβαίνει το 4 % 8 Ύφανση ιπλή, ισόπυκνη, κανονική, χωρίς κόµβους, αραιώµατα και ανωµαλίες Οπτικά στηµονα και κρόκης 9 Αριθµός κλώνων κρόκης 2 Οπτικά 10 Αριθµός κλώνων στήµονα 2 Οπτικά 11 Απώλεια στην Να µην Όπως στην παράγραφο 2.2 του Έκπλυση υπερβαίνει το παρόντος παραρτήµατος 2 % 12 υναµοµετρική αντοχή (αντοχή σε εφελκυσµό) Τουλάχιστον 80 Kg Υ-353 ή ISO Πλευρική καµπυλότητα Να µην Όπως στην παράγραφο 2.3 του υπερβαίνει τα παρόντος παραρτήµατος 10 mm ανά τρέχον µέτρο 14 Πλάτος ταινίας 16 mm Μακροσκοπικά ΠΑΡΑΤΗΡΗΣΗ : Οι µέθοδοι Υ-ΧΧΧ αναφέρονται στο Τεχνικό Εγχειρίδιο στης Παραγράφου (ΤΕ ). 2. Έλεγχοι 2.1 Στη µέτρηση της συστολής ως δοκίµιο χρησιµοποιείται κοµµάτι ταινίας µήκους τριάντα (30) εκατοστών. Ως συστολή (ποσοστό %) θα αναφέρεται ο µέσος όρος των µετρήσεων τριών δοκιµίων. 2.2 Έλεγχος Απώλειας στην Έκπλυση Λαµβάνεται κοµµάτι ταινίας βάρους 3-5 g, θερµαίνεται µέχρι ξηρού και ζυγίζεται. Στην συνέχεια ζέεται σε ποτήρι γνωστού βάρους µε πεντηκονταπλάσιο βάρος απεσταγµένου νερού, µέχρις ότου παραµείνουν λίγα κυβικά εκατοστά νερού και µετά µεταφέρεται σε άλλο ποτήρι και ζέεται όπως προηγούµενα µε την ίδια ποσότητα νερού. Η ζέση επαναλαµβάνεται και σε τρίτο ποτήρι νερού. Τα υπολείµµατα των δύο τελευταίων εκχυλίσεων µεταφέρονται στο πρώτο ποτήρι, τα ποτήρια εκπλύνονται µε λίγο απεσταγµένο νερό και τα υγρά εκπλύσεως µεταφέρονται στο πρώτο ποτήρι. Αυτό το ποτήρι ζέεται µέχρις ότου παραµείνουν 2-3 cm 3 νερού και τοποθετείται σε πυριαντήριο όπου θερµαίνεται µέχρι ξηρού και έπειτα ζυγίζεται. Το αποτέλεσµα εκφράζεται σε εκπλυνόµενες ουσίες % κατά βάρος ξηρής ύλης.

142 Ι Έλεγχος Πλευρικής καµπυλότητας οκίµιο ελέγχου Το δοκίµιο ελέγχου είναι τµήµα ταινίας µήκους τουλάχιστον ενός (1) µέτρου. Πρέπει να µην έχει υποβληθεί σε τάση, ισωθεί ή εξοµαλυνθεί και γενικά να µην έχει υποστεί οποιαδήποτε µεταβολή της αρχικής του κατάστασης πριν τη δοκιµή ιάταξη µέτρησης Αποτελείται από τα παρακάτω: PLEXIGLASS ή κάποιο ανάλογο υλικό βάρους περίπου ενός (1) χιλιόγραµµου διαστάσεων 114 cm x 13 cm x 0,6 cm Κανόνας από σκληρό υλικό ενός (1) µέτρου Κυλιόµενος κύλινδρος διαµέτρου 2,5 cm και βάρους 680 g ιαδικασία Το δείγµα τοποθετείται σε λεία οριζόντια επιφάνεια χωρίς τάση και αφήνεται µέχρις ότου αποκατασταθεί ισορροπία από απόψεως υγρασίας. Στη συνέχεια τοποθετείται βάρος στο ένα άκρο της ταινίας και ο κύλινδρος κυλίσεως στο ίδιο άκρο ώστε η ταινία να βρίσκεται στο κέντρο του. Ο κύλινδρος κυλίεται σε όλο το µήκος της ταινίας και έτσι ώστε η ταινία να παραµένει πάντα στο κέντρο του κυλίνδρου. Στον κύλινδρο δεν ασκείται καµία πίεση. Όταν ο κύλινδρος διατρέξει όλο το µήκος της ταινίας τοποθετείται το PLEXIGLASS σ αυτήν επί µία (1) ώρα. Χωρίς να µετακινηθεί το PLEXIGLASS στο δοκίµιο τοποθετείται ο κανόνας σ αυτό κάθετα προς το άκρο του δοκιµίου όπως φαίνεται στο σχέδιο 1 του παρόντος Παραρτήµατος και προσδιορίζεται η µέγιστη καµπυλότητα της ταινίας, µε τη µορφή απόστασης του µέσου του δοκιµίου από τον κανόνα, όπως φαίνεται στο σχέδιο 1. Για κάθε δείγµα εργαστηριακού ελέγχου γίνονται τρεις (3) δοκιµές. Σχέδιο 1 ΙΑΤΑΞΗ ΜΕΤΡΗΣΕΩΣ ΠΛΕΥΡΙΚΗΣ ΚΑΜΠΥΛΟΤΗΤΑΣ 3. Παραλαβή µε Έκπτωση Τα κορδόνια παραλαµβάνονται µε έκπτωση επί της τιµής για εκτροπές που αναφέρονται στον παρακάτω ΠΙΝΑΚΑ 2:

143 Ι -4 ΠΙΝΑΚΑΣ 2 Χαρακτηριστικά και εκτροπές υναµοµετρική αντοχή λιγότερη από το προβλεπόµενο ελάχιστο µέχρι 5 % Συστολή α. από 4 4,5 % β. από 4,5 5 % Λιγότερο βάρος από το προβλεπόµενο ελάχιστο µέχρι 5%. Απώλεια µε έκπλυση µέχρι 3 % Πλευρική καµπυλότητα µέχρι 15 mm Έκπτωση Μείωση 0,5% για κάθε µονάδα επί τοις εκατό (1 %) ελαττώσεως της αντοχής. Μείωση 0,2% για κάθε δέκατο επί τοις εκατό (0,1%) αυξήσεως της συστολής. Μείωση 0,3% για κάθε δέκατο επί τοις εκατό (0,1%) αυξήσεως της συστολής. Μείωση 0,5% για κάθε µονάδα επί τοις εκατό (1%) ελαττώσεως του βάρους. Μείωση 0,1% για κάθε δέκατο επί τοις εκατό (0,1%) αυξήσεως της απώλειας µε έκπλυση. Μείωση 0,4 % για κάθε mm αυξηµένης καµπυλότητας 4. Από τα τεχνικά χαρακτηριστικά που αναφέρονται παραπάνω, το ΧΗΜΕΙΟ ΣΤΡΑΤΟΥ θα ελέγχει µόνο εκείνα που υπάρχει η δυνατότητα να εξετασθούν λόγω της χρησιµοποίησης της ταινίας στο έτοιµο προϊόν.

144 ΠΑΡΑΡΤΗΜΑ "ΙΕ" ΣΤΗΝ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ / 2ο ΙΑΝΟΥΑΡΙΟΣ 2010 ΕΙ ΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΓΙΑ ΠΟΡΠΗ ΑΠΛΗ ΜΙΚΡΟΥ ΜΕΓΕΘΟΥΣ 1. Ποιότητα πρώτων υλών Η πόρπη κατασκευάζεται από χάλυβα µε την παρακάτω σύσταση: 1.1 Άνθρακας (C) : 0,20% µέγιστο. 1.2 Μαγγάνιο (Mn) : 0,25 0,45%. 1.3 Φώσφορος (P) : 0,040% µέγιστο. 1.4 Θείο (S) : 0,050% µέγιστο. 1.5 Σίδηρος (Fe) : Το υπόλοιπο. 2. Τεχνικά Χαρακτηριστικά Τα τεχνικά χαρακτηριστικά και οι απαιτούµενες ιδιότητες αυτών παρατίθενται στον πίνακα Ι. ΠΙΝΑΚΑΣ Ι ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΑΠΑΙΤΗΣΕΙΣ Βάρος 3,9 ± 0,2g Σχήµα ιαστάσεις Να συµφωνούν µε τη πόρπη που υπάρχει στο επίσηµο δείγµα της Υπηρεσίας Επιφανειακή Προστασία Υφίσταται όρφνωση µε κατάλληλη επιφανειακή οξείδωση και χρήση κατάλληλου λουτρού βαφής Χρωµατισµός Μελανό χρώµα Κατασκευή Η πόρπη να είναι σωστά συναρµολογηµένη, πλήρης, χωρίς ρωγµές και ανωµαλίες Εµφάνιση Να είναι οµοιόµορφη ίδιας απόχρωσης και να παρουσιάζει καλή πρόσφυση 3. Από τα τεχνικά χαρακτηριστικά που αναφέρονται παραπάνω, το ΧΗΜΕΙΟ ΣΤΡΑΤΟΥ θα ελέγχει µόνο εκείνα που υπάρχει η δυνατότητα να εξετασθούν λόγω της χρησιµοποίησης της πόρπης στο έτοιµο προϊόν.

145 ΠΑΡΑΡΤΗΜΑ ''ΙΣΤ'' ΣΤΗΝ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ/2 ο Γρ. ΙΑΝΟΥΑΡΙΟΣ 2010 ΠΙΝΑΚΑΣ ΑΝΟΧΩΝ ΚΑΙ ΕΚΠΤΩΣΕΩΝ ΓΙΑ ΧΗΜΙΚΕΣ ΕΚΤΡΟΠΕΣ ΥΦΑΣΜΑΤΩΝ (ΒΑΜΒΑΚΕΡΑ - ΣΥΜΜΕΙΚΤΑ) ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ ΑΝΟΧΗ ΕΠΙ ΤΟΙΣ % (α) (β) (γ) ΒΑΡΟΣ σε g/m 2 Από +10% έως 5% -6% -7% -8% -9% -10% ΑΝΤΟΧΗ ΣΤΗΜΟΝΑ σε kg, ελάχιστη έως 5% -6% -7% -8% -9% -10% ΑΝΤΟΧΗ ΚΡΟΚΗΣ σε kg, ελάχιστη έως 5% -6% -7% -8% -9% -10% ΕΠΙΜΗΚΥΝΣΗ ΣΤΗΜΟΝΑ σε mm, ελάχιστη ΕΠΙΜΗΚΥΝΣΗ ΚΡΟΚΗΣ σε mm, ελάχιστη ΣΥΣΤΟΛΗ ΣΤΗΜΟΝΑ επί τοις %, µέγιστη ΣΥΣΤΟΛΗ ΚΡΟΚΗΣ επί τοις %, µέγιστη έως 5% -6% -7% -8% -9% -10% έως 5% -6% -7% -8% -9% -10% ΕΚΠΤΩΣΗ ΕΠΙ ΤΟΙΣ % 0 2% 3% 4% 6% 10% 0 1% 2% 4% 6% 8% 0 1% 2% 4% 6% 8% 0 1% 2% 3% 4% 5% 0 1% 2% 3% 4% 5% +1% 1% +1% 1%

146 ΙΣΤ-2 (α) (β) (γ) 0,1% 0,2% 0,3% 0,4% 0,5% ΦΥΤΙΚΕΣ ΟΥΣΙΕΣ επί τοις %, µέγιστο Τα ποσοστά Ανοχών και Εκπτώσεων για Φυτικές ουσίες αντιστοιχούν σε µεγαλύτερα των προβλεποµένων από την προδιαγραφή ορίων. ΛΙΠΑΡΕΣ ΟΥΣΙΕΣ επί τοις %, µέγιστο Τα ποσοστά Ανοχών και Εκπτώσεων για λιπαρές ουσίες αντιστοιχούν σε µεγαλύτερα των προβλεποµένων από την προδιαγραφή ορίων. ΑΠΩΛΕΙΕΣ ΜΕ ΕΚΠΛΥΣΗ επί τοις %, µέγιστο. (Μόνο για βαµβακερά) ΠΥΚΝΟΤΗΤΑ ΣΤΗΜΟΝΑ, σε αριθµό κλωστών ανά cm (Ανοχή σε αριθµό κλωστών ανά cm) Βαµβακερά - Σύµµεικτα Μέχρι 24 κλωστές ανά cm 0,1% 0,2% 0,3% 0,4% 0,5% +1% +2% +2 έως -1 κλωσ. -2 κλωσ. 0,5% 1% 1,5% 2% 2,5% 0,2% 0,4% 0,9% 1,6% 2,5% 0 1% 0 1% Από 25 έως 40 κλωστές ανά cm Άνω των 40 κλωστών ανά cm ΠΥΚΝΟΤΗΤΑ ΚΡΟΚΗΣ, σε αριθµό κλωστών ανά cm (Ανοχή σε αριθµό κλωστών ανά cm) Βαµβακερά - Σύµµεικτα Μέχρι 24 κλωστές ανά cm Από 25 έως 40 κλωστές ανά cm Άνω των 40 κλωστών ανά cm ΣΤΑΘΕΡΟΤΗΤΑ ΧΡΩΜΑΤΙΣΜΟΥ, ελάχιστη Στο ηλιακό φως Λοιπές δοκιµασίες ±2 κλωσ. -3 κλωσ. +4 έως -3 κλωσ. -4 κλωσ. +2 έως -1 κλωσ. -2 κλωσ. ±2 κλωσ. -3 κλωσ. +4 έως -3 κλωσ. -4 κλωσ. 1 >1 1/2 1 >1 0 1% 0 1% 0 1% 0 1% 0 1% 0 Απόρριψη 0 1% Απόρριψη

147 ΙΣΤ-3 ΥΦΑΝΣΗ ΤΙΤΛΟΣ ΝΗΜΑΤΟΣ ΣΤΗΜΟΝΑ - ΚΡΟΚΗΣ Όπως καθορίζεται από τις προδιαγραφές Βαµβακερά - Σύµµεικτα 1. Για τα υφάσµατα µε τίτλο νήµατος ΝΕ 12 και κάτω δίδεται ανοχή στον τίτλο ±1 νούµερο. 2. Για τα υφάσµατα µε τίτλο νήµατος ΝΕ 12 µέχρι ΝΕ 30 δίδεται ανοχή στον τίτλο ±2 νούµερα. 3. Για τα υφάσµατα µε τίτλο νήµατος ΝΕ 30 και άνω δίδεται ανοχή στον τίτλο ±3 νούµερα. ΠΟΙΟΤΗΤΑ ΒΑΜΒΑΚΙΟΥ Άριστης ποιότητας, καλά εκκοκκισµένο, καθαρισµένο, οµοειδές, µακρόινο, λεπτό, απαλλαγµένο ξένων ουσιών. ΠΑΡΑΤΗΡΗΣΕΙΣ 1. Τα ποσοστά ανοχών υπολογίζονται επί των ελαχίστων ή µέγιστων τιµών (αναλόγως της κάθε περίπτωσης) των χαρακτηριστικών των προδιαγραφών. 2. Ποσοστά ανοχών πέραν των αναφεροµένων στο παρόν Παράρτηµα δεν γίνονται δεκτά και κατά συνέπεια το εκτρεπόµενο ύφασµα απορρίπτεται. 3. Εάν το αθροιστικό σύνολο των αποκλίσεων (µετά την αφαίρεση των επιτρεποµένων χωρίς έκπτωση ανοχών, όπως φαίνεται στον παραπάνω πίνακα) υπερβαίνει το 10%, το ύφασµα απορρίπτεται. 4. Εάν το αθροιστικό σύνολο των εκπτώσεων υπερβαίνει το 10%, το ύφασµα απορρίπτεται. 5. Στα σύµµεικτα υφάσµατα η ανοχή στη σύνθεση αναφέρεται σε κάθε προδιαγραφή. Στις περιπτώσεις που δεν καθορίζονται στις αντίστοιχες προδιαγραφές όρια στη σύνθεση του υφάσµατος είναι αποδεκτή ανοχή ±2,5% χωρίς έκπτωση τιµής. Απόκλιση στη σύνθεση του υφάσµατος πέραν του προβλεποµένου ορίου ανοχής της πρώτης ύλης, συνεπάγεται την απόρριψη του υφάσµατος.

148 ΠΑΡΑΡΤΗΜΑ "IZ" ΣΤΗΝ ΠΓΕΣ-ΣΑΕ-841Ζ/ ΚΑΡΤΕΛΑ Ο ΗΓΙΩΝ ΣΥΝΤΗΡΗΣΗΣ ΣΤΟΛΗΣ ΣΧΕ ΙΟ 1 ΜΟΡΦΗ ΚΑΡΤΕΛΑΣ ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ / 2 ο ΙΑΝΟΥΑΡΙΟΣ Το χρώµα της καρτέλας πρέπει να είναι λευκό. 2. Τα γράµµατα στο εξώφυλλο πρέπει είναι µαύρου χρώµατος και το σχέδιο έγχρωµο σύµφωνα µε το περιεχόµενο του CD που δίδεται από το ΓΕΣ/ ΥΠ εφόσον ζητηθεί. Το εξώφυλλο πρέπει να περιέχει τα παρακάτω στοιχεία : ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ ΙΕΥΘΥΝΣΗ ΥΛΙΚΟΥ ΠΟΛΕΜΟΥ ΣΤΟΛΗ ΑΣΚΗΣΕΩΝ ΕΚΣΤΡΑΤΕΙΑΣ Μ08 3. Η πρώτη σελίδα πρέπει να περιλαµβάνει, µε µαύρα γράµµατα, τα παρακάτω στοιχεία :
