1 Χυτοσιδηρές Απορροές

2 Χυτοσιδηρές απορροές Multitop

3 Τύπου HSD-2 Απορροή γέφυρας HSD-2 κατά DIN EN 124/DIN 1229, κλάσης φόρτισης D400 διαστάσεων 300x440mm φέρει σχάρα με σχισμές πλάτους 40mm έχει εμβαδό εσωτ. τμήματος 530cm2

4 Τύπου HSD-2 Περιγραφή Απορροή γέφυρας από φαιό χυτοσίδηρο, κάθετη DN150 Απορροή γέφυρας από φαιό χυτοσίδηρο, οριζόντια DN150 Απορροή γέφυρας από φαιό χυτοσίδηρο, κάθετη DN150, με κλείδωμα Απορροή γέφυρας από φαιό χυτοσίδηρο, κάθετη DN100, με δακτύλιο σύσφιξης Απορροή γέφυρας από φαιό χυτοσίδηρο, κάθετη DN150, με δακτύλιο σύσφιξης Απορροή γέφυρας από φαιό χυτοσίδηρο, οριζόντια DN150, με κλείδωμα Απορροή γέφυρας από φαιό χυτοσίδηρο, οριζόντια DN150, με κλείδωμα και δακτύλιο σύσφιξης Απορροή γέφυρας από φαιό χυτοσίδηρο, κάθετη DN150, με κλείδωμα και δακτύλιο σύσφιξης

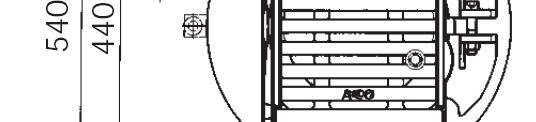

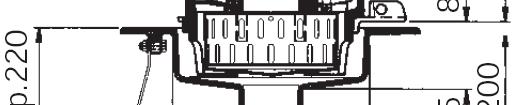

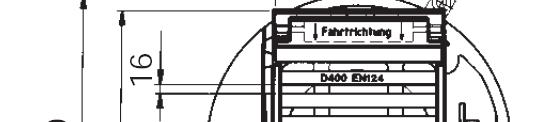

5 Τύπου HSD-2 Απορροή γέφυρας HSD-2 κατά DIN EN 124/DIN 1229, κλάσης φόρτισης D400 διαστάσεων 300x440mm φέρει σχάρα με σχισμές πλάτους 16mm έχει εμβαδό εσωτ. τμήματος 350cm2

6

7

8 Τύπου HSD-2 Περιγραφή Απορροή γέφυρας από φαιό χυτοσίδηρο, κάθετη DN150, με κλείδωμα Απορροή γέφυρας από φαιό χυτοσίδηρο, κάθετη DN150, με δακτύλιο σύσφιξης Απορροή γέφυρας από φαιό χυτοσίδηρο, οριζόντια DN150, με κλείδωμα και δακτύλιο σύσφιξης Απορροή γέφυρας από φαιό χυτοσίδηρο, κάθετη DN150, με κλείδωμα και δακτύλιο σύσφιξης

9 Τύπου HSD-5 Απορροή γέφυρας HSD-5 κατά DIN EN 1253, κλάσης φόρτισης D400 διαστάσεων 530x500mm φέρει σχάρα με σχισμές πλάτους 36mm προσαρμόζεται καθ ύψος στα 70mm ή 80mm

10 Χυτοσιδηρές απορροές για γέφυρες HSD-5

11 Τύπου HSD-5 Περιγραφή Απορροή γέφυρας από φαιό χυτοσίδηρο, κάθετη DN150 Απορροή γέφυρας από φαιό χυτοσίδηρο, κάθετη DN150, με κλείδωμα Απορροή γέφυρας από φαιό χυτοσίδηρο, κάθετη DN150, με δακτύλιο σύσφιξης Απορροή γέφυρας από φαιό χυτοσίδηρο, κάθετη DN150, με κλείδωμα και δακτύλιο σύσφιξης φξης Απορροή γέφυρας από φαιό χυτοσίδηρο, οριζόντια DN150, με κλείδωμα και δακτύλιο σύσφιξης

12 Τύπου HSD-5 Απορροή γέφυρας HSD-5 κατά DIN EN 1253, κλάσης φόρτισης D400 διαστάσεων 530x500mm φέρει σχάρα με σχισμές πλάτους 36mm προσαρμόζεται καθ ύψος 95mm έως 140mm

13 HSD-5

14 HSD-5

15 Τύπου HSD-5 Περιγραφή Απορροή γέφυρας από φαιό χυτοσίδηρο, κάθετη DN150 Απορροή γέφυρας από φαιό χυτοσίδηρο, κάθετη DN150, με κλείδωμα Απορροή γέφυρας από φαιό χυτοσίδηρο, κάθετη DN150, με δακτύλιο σύσφιξης Απορροή γέφυρας από φαιό χυτοσίδηρο, κάθετη DN150, με κλείδωμα και δακτύλιο σύσφιξης φξης Απορροή γέφυρας από φαιό χυτοσίδηρο, οριζόντια DN150, με κλείδωμα και δακτύλιο σύσφιξης

16 Απορροές για ατσάλινες γέφυρες Απορροή γέφυρας κατά DIN EN 124/ DIN 129, κλάσης φόρτισης D400 διαστάσεων 260x500mm φέρει σχάρα με σχισμές πλάτους 38mm εμβαδό εσωτ. τμήματος 610cm2 με κάθετη απορροή DN150

17 Χυτοσιδηρές απορροές για γέφυρες Περιγραφή Απορροή γέφυρας από φαιό χυτοσίδηρο, κάθετη DN150

18

19 Απορροές για γέφυρες τραίνων Απορροή γέφυρας γφρ κατά DIN EN 124/ DIN 1224 απορροή στρογγυλή διάμετρος Ø585mm εμβαδό εσωτ. τμήματος 240cm2

20 Χυτοσιδηρές απορροές για γέφυρες τραίνων Περιγραφή Απορροή γέφυρας από φαιό χυτοσίδηρο, για πάχος πλάκας σκυροδέματος 300mm

21 Χυτοσιδηρές απορροές για γέφυρες τραίνων

22 Απορροές για γέφυρες Απορροή γέφυρας με κλάση φόρτισης C250 διαστάσεων 500x500mm διαστάσεων 500x500mm φέρει σχάρα διάτρητη με 90 οπές διαμέτρου 22mm εμβαδό εσωτ. τμήματος 342cm2 προσαρμόζεται καθ ύψος από 65mm έως 130mm

23 Χυτοσιδηρές απορροές Περιγραφή ργρ Απορροή γέφυρας από φαιό χυτοσίδηρο, κάθετη DN150 Α ή έ ό ό ίδ ζό Απορροή γέφυρας από φαιό χυτοσίδηρο, οριζόντια DN150
