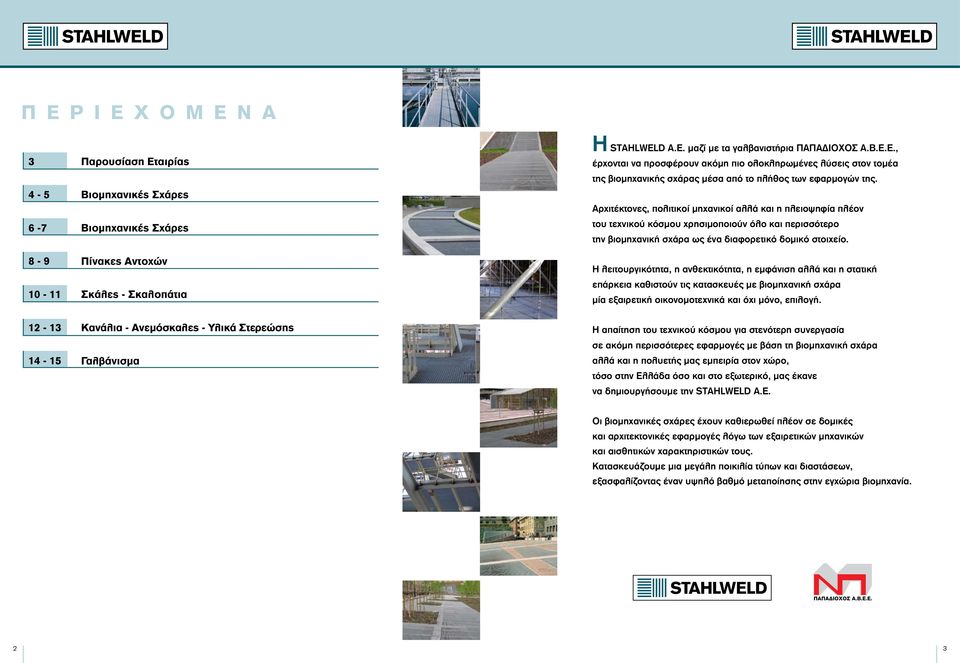

2 Π Ε Ρ Ι Ε Χ Ο Μ Ε Ν Α Παρουσίαση Εταιρίας Βιομηχανικές Σχάρες Βιομηχανικές Σχάρες Πίνακες Αντοχών Σκάλες - Σκαλοπάτια Η STAHLWELD Α.Ε. μαζί με τα γαλβανιστήρια ΠΑΠΑΔΙΟΧΟΣ Α.Β.Ε.Ε., έρχονται να προσφέρουν ακόμη πιο ολοκληρωμένες λύσεις στον τομέα της βιομηχανικής σχάρας μέσα από το πλήθος των εφαρμογών της. Αρχιτέκτονες, πολιτικοί μηχανικοί αλλά και η πλειοψηφία πλέον του τεχνικού κόσμου χρησιμοποιούν όλο και περισσότερο την βιομηχανική σχάρα ως ένα διαφορετικό δομικό στοιχείο. Η λειτουργικότητα, η ανθεκτικότητα, η εμφάνιση αλλά και η στατική επάρκεια καθιστούν τις κατασκευές με βιομηχανική σχάρα μία εξαιρετική οικονομοτεχνικά και όχι μόνο, επιλογή Κανάλια - Ανεμόσκαλες - Υλικά Στερεώσης Γαλβάνισμα Η απαίτηση του τεχνικού κόσμου για στενότερη συνεργασία σε ακόμη περισσότερες εφαρμογές με βάση τη βιομηχανική σχάρα αλλά και η πολυετής μας εμπειρία στον χώρο, τόσο στην Ελλάδα όσο και στο εξωτερικό, μας έκανε να δημιουργήσουμε την STAHLWELD Α.Ε. Οι βιομηχανικές σχάρες έχουν καθιερωθεί πλέον σε δομικές και αρχιτεκτονικές εφαρμογές λόγω των εξαιρετικών μηχανικών και αισθητικών χαρακτηριστικών τους. Κατασκευάζουμε μια μεγάλη ποικιλία τύπων και διαστάσεων, εξασφαλίζοντας έναν υψηλό βαθμό μεταποίησης στην εγχώρια βιομηχανία. 2 3

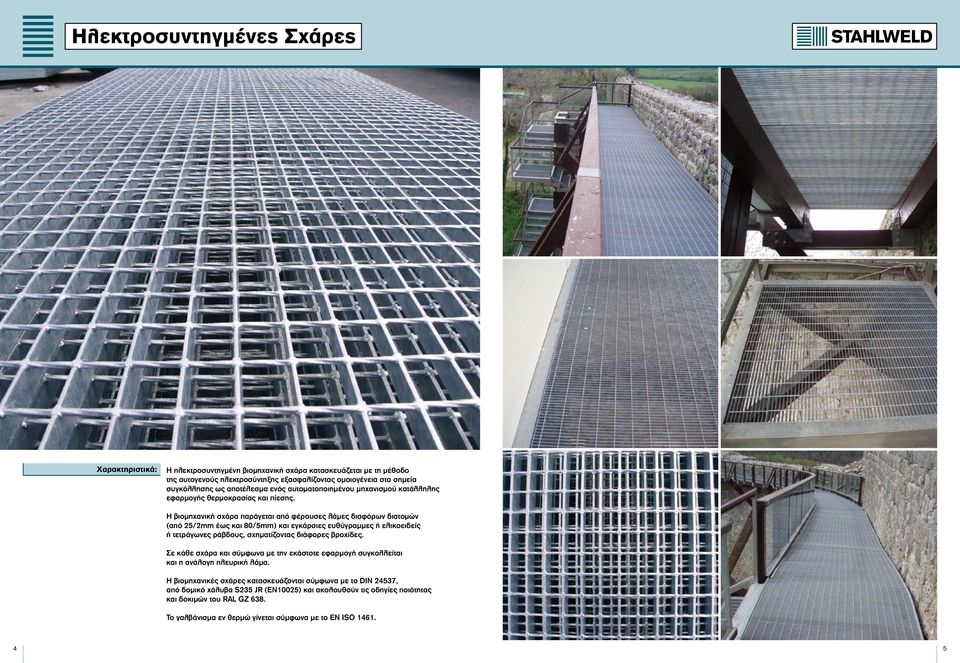

3 Χαρακτηριστικά: H ηλεκτροσυντηγμένη βιομηχανική σχάρα κατασκευάζεται με τη μέθοδο της αυτογενούς ηλεκτροσύντηξης εξασφαλίζοντας ομοιογένεια στα σημεία συγκόλλησης ως αποτέλεσμα ενός αυτοματοποιημένου μηχανισμού κατάλληλης εφαρμογής θερμοκρασίας και πίεσης. Η βιομηχανική σχάρα παράγεται από φέρουσες λάμες διαφόρων διατομών (από 25/2mm έως και 80/5mm) και εγκάρσιες ευθύγραμμες ή ελικοειδείς ή τετράγωνες ράβδους, σχηματίζοντας διάφορες βροχίδες. Σε κάθε σχάρα και σύμφωνα με την εκάστοτε εφαρμογή συγκολλείται και η ανάλογη πλευρική λάμα. Η βιομηχανικές σχάρες κατασκευάζονται σύμφωνα με το DIN 24537, από δομικό χάλυβα S235 JR (EN10025) και ακολουθούν τις οδηγίες ποιότητας και δοκιμών του RAL GZ 638. Το γαλβάνισμα εν θερμώ γίνεται σύμφωνα με το EN ISO

4 με βροχίδα 34x38mm με βροχίδα 25x76mm Εφαρμογές: Ευρείες βιομηχανικές και οικοδομικές. 38 Εφαρμογές: Οικοδομικές και βιομηχανικές καθώς και αρχιτεκτονικές για διακόσμηση εσωτερικών χώρων (mm) (mm) (mm) kg/m 2 kg/m 2 34x38 25/2 14,1 15,1 30/2 16,3 17,5 25/3 19,8 21,0 30/3 6100x ,3 24,7 40/3 30,2 32,0 30/5 38,9 40,9 40/5 50,6 53,2 50/5 60,3 63,3 (mm) (mm) (mm) kg/m 2 kg/m 2 25/2 17,2 18,2 25x76 30/3 6100x ,7 32,5 40/3 40,2 42,7 5 με βροχίδα 15x76mm με βροχίδα 11x100mm Εφαρμογές: Οικοδομικές με ιδιαίτερη έμφαση στην εφαρμογή σκαλών ασφαλείας. 76 Εφαρμογές: Οικοδομικές με ιδιαίτερη έμφαση στην εφαρμογή σκαλών ασφαλείας (mm) (mm) (mm) kg/m 2 kg/m 2 (mm) (mm) (mm) kg/m 2 kg/m 2 11x100 25/2 6100x ,8 38,0 25/2 27,4 29,0 15x76 30/2 6100x ,6 34,6 30/3 49,0 52,0 6 7

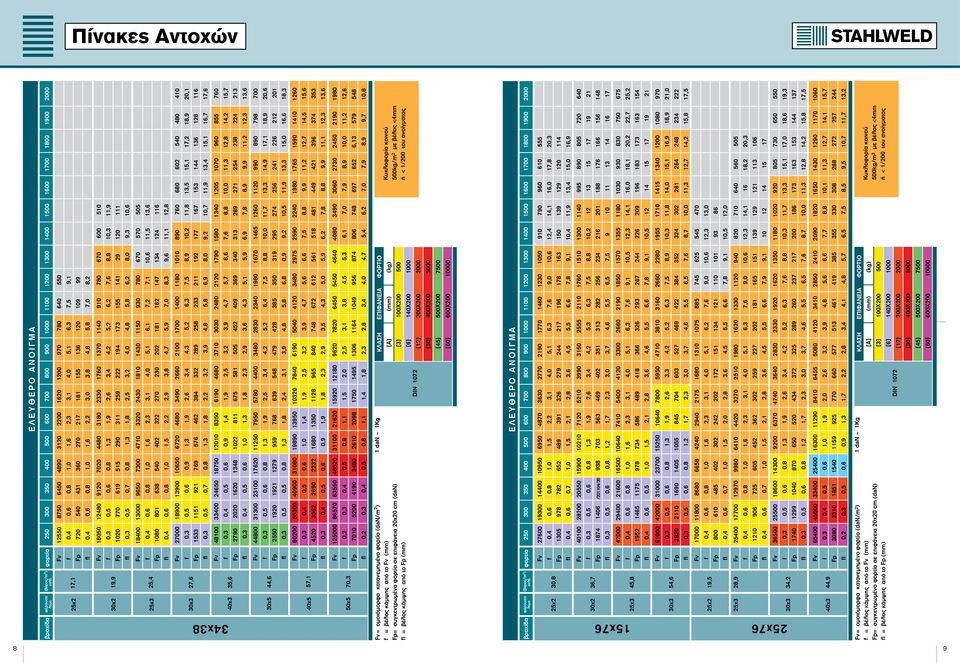

5 ΕΛΕΥΘΕΡΟ AΝΟΙΓΜΑ βροχίδα φέρουσα (βάρος/m2 ) φορτία λάμα γαλβ. Fv f 0,4 0,6 0,8 1,0 1,6 2,3 3,1 4,0 5,1 6,3 7,5 9,1 17,1 25x2 Fp fl 0,4 0,6 0,8 1,0 1,6 2,2 3,0 3,8 4,8 5,8 7,0 8,2 Fv f 0,3 0,5 0,6 0,8 1,3 1,9 2,6 3,4 4,2 5,2 6,2 7,6 8,8 10,3 11,9 19,9 Fp x2 fl 0,3 0,5 0,7 0,8 1,3 1,8 2,5 3,2 4,0 4,8 5,8 6,2 8,0 9,3 10,6 Fv f 0,4 0,6 0,8 1,0 1,6 2,3 3,1 4,0 5,1 6,1 7,2 7,1 10,6 11,5 13,6 Fp fl 0,4 0,6 0,8 1,0 1,5 2,2 2,9 3,8 4,7 5,9 7,0 8,3 9,6 11,1 12,8 Fv f 0,3 0,5 0,6 0,9 1,3 1,9 2,6 3,4 4,3 5,2 6,3 7,5 8,9 10,2 11,8 13,5 15,1 17,2 18,9 20,1 Fp fl 0,3 0,5 0,7 0,8 1,3 1,8 2,2 3,2 3,9 4,8 5,8 6,9 8,0 9,2 10,7 11,9 13,4 15,1 16,7 17,6 Fv f 0,3 0,4 0,5 0,6 0,9 1,4 1,9 2,5 3,2 3,9 4,7 5,7 6,6 7,6 8,8 10,0 11,3 12,8 14,2 15,7 Fp fl 0,3 0,4 0,5 0,6 1,0 1,3 1,8 2,3 2,9 3,6 4,3 5,1 5,9 6,9 7,8 8,9 9,9 11,2 12,3 13,6 25,4 25x3 27,6 30x3 34x38 35,6 40x3 Fv f 0,3 0,5 0,6 0,8 1,3 1,9 2,5 3,4 4,2 5,2 6,4 7,5 8,8 10,0 11,7 13,3 14,9 17,1 18,9 20,6 44,6 30x5 Fp fl 0,3 0,5 0,5 0,8 1,3 1,8 2,4 3,1 3,9 4,8 5,8 6,8 0,9 9,2 10,5 11,9 13,3 15,0 16,6 18,3 Fv f 0,3 0,4 0,5 0,6 1,0 1,4 1,9 2,5 3,2 3,9 4,7 5,6 6,6 7,5 8,8 9,9 11,2 12,7 14,5 15,6 57,1 40x5 Fp fl 0,3 0,4 0,5 0,6 0,9 1,9 1,8 2,3 2,9 3,5 4,3 5,0 5,9 6,2 7,8 8,8 9,9 11,1 12,3 13,6 Fv f 0,2 0,3 0,4 0,5 0,8 1,1 1,5 2,0 2,5 3,1 3,8 4,5 5,3 6,1 7,0 7,9 8,9 10,0 11,2 12,6 70,3 50x5 Fp , fl 0,2 0,3 0,4 0,5 0,8 1,1 1,4 1,8 2,3 2,8 3,4 4,0 4,7 5,4 6,2 7,0 7,9 8,9 9,7 10,8 ΚΛΑΣΗ ΕΠΙΦΑΝΕΙΑ ΦΟΡΤΙΟ 1 dan ~ 1Kg Κυκλοφορία κοινού 500kg/m 2 με βέλος <4mm ή < 1/200 του ανοίγματος [A] (mm) (kg) [3] 100Χ Fv = ομοιόμορφα κατανεμημένο φορτίο (dan/m 2 ) f = βέλος κάμψης από το Fv (mm) Fp= συγκεντρωμένο φορτίο σε επιφάνεια 20x20 cm (dan) fl = βέλος κάμψης από το Fp (mm) [6] 140Χ [12] 200Χ DIN 1072 [30] 400Χ [45] 500Χ [60] 600Χ ΕΛΕΥΘΕΡΟ AΝΟΙΓΜΑ βροχίδα φέρουσα (βάρος/m2 ) φορτία λάμα γαλβ. Fv f 0,4 0,6 0,8 1,0 1,5 2,2 3,1 4,0 5,1 6,3 7,6 9,0 10,6 12,4 14,1 16,0 17,8 20,3 25x2 30,8 Fp fl 0,4 0,6 0,7 1,0 1,5 2,1 2,8 3,6 4,5 5,5 6,6 7,8 9,1 10,4 11,9 13,4 15,0 16,9 Fv f 0,3 0,5 0,6 0,8 1,3 1,9 2,6 3,4 4,2 5,3 6,3 7,5 8,8 10, x2 36,7 Fp /201104/ fl 0,3 0,5 0,6 0,8 1,2 1,7 2,3 3,0 3,7 4,6 5,5 6,5 7, Fv f 0,4 0,6 0,8 1,0 1,6 2,3 3,1 4,0 5,1 6,3 7,6 9,1 10,5 12,3 14,1 16,0 18,1 20,2 22,7 25,2 15x76 25x3 45,8 Fp fl 0,4 0,6 0,5 1,0 1,5 2,1 2,8 3,6 4,6 5,5 6,6 7,8 9,1 10, Fv f 0,3 0,5 0,6 0,8 1,3 1,9 2,6 3,3 4,2 5,2 6,3 7,5 8,9 10,3 11,8 14,0 15,1 16,9 18,9 21,0 30x3 54,6 Fp fl 0,3 0,5 0,6 0,8 1,2 1,7 2,3 3,0 3,7 4,6 5,5 6,5 7,6 8,7 10,0 11,3 12,7 14,2 15,8 17,5 Fv f 0,4 0,6 0,8 1,0 1,6 2,3 3,1 4,0 5,1 6,2 7,6 9,0 10,6 12,3 13,0 25x2 19,5 Fp fl 0,4 0,6 0,7 1,0 1,5 2,0 2,8 3,6 4,5 5,5 6,6 7,8 9,1 10,5 12,0 25x3 28,9 Fv f 0,4 0,6 0,8 1,0 1,6 2,3 3,1 4,0 5,1 6,3 7,6 9,0 10,6 12,3 14, ,2 20,3 Fp fl 0,4 0,6 0,7 1,0 1,5 2,1 2,8 3,6 4,5 5,5 6,6 7,9 9, Fv f 0,3 0,5 0,6 0,8 1,3 1,9 2,6 3,4 4,2 5,2 6,3 7,6 8,8 10,3 11,7 13,3 15,1 17,0 18,6 19,3 30x3 34,2 25x76 Fp fl 0,3 0,5 0,6 0,8 1,2 1,7 2,3 3,0 3,7 4,6 5,5 6,5 7,6 8,7 10,0 11,3 12,8 14,2 15,8 17,5 Fv f 0,3 0,4 0,5 0,6 1,0 1,9 2,0 2,6 3,2 3,9 4,8 5,6 6,6 7,7 8,8 10,1 11,3 12,7 14,1 15,7 40x3 44,9 Fp fl 0,2 0,3 0,5 0,6 0,9 1,3 1,7 2,2 2,8 3,4 4,1 4,8 5,7 6,5 7,5 8,5 9,5 10,7 11,7 13,2 ΚΛΑΣΗ ΕΠΙΦΑΝΕΙΑ ΦΟΡΤΙΟ 1 dan ~ 1Kg Κυκλοφορία κοινού 500kg/m 2 με βέλος <4mm ή < 1/200 του ανοίγματος [A] (mm) (kg) [3] 100Χ Fv = ομοιόμορφα κατανεμημένο φορτίο (dan/m 2 ) f = βέλος κάμψης από το Fv (mm) Fp= συγκεντρωμένο φορτίο σε επιφάνεια 20x20 cm (dan) fl = βέλος κάμψης από το Fp (mm) [6] 140Χ [12] 200Χ DIN 1072 [30] 400Χ [45] 500Χ [60] 600Χ

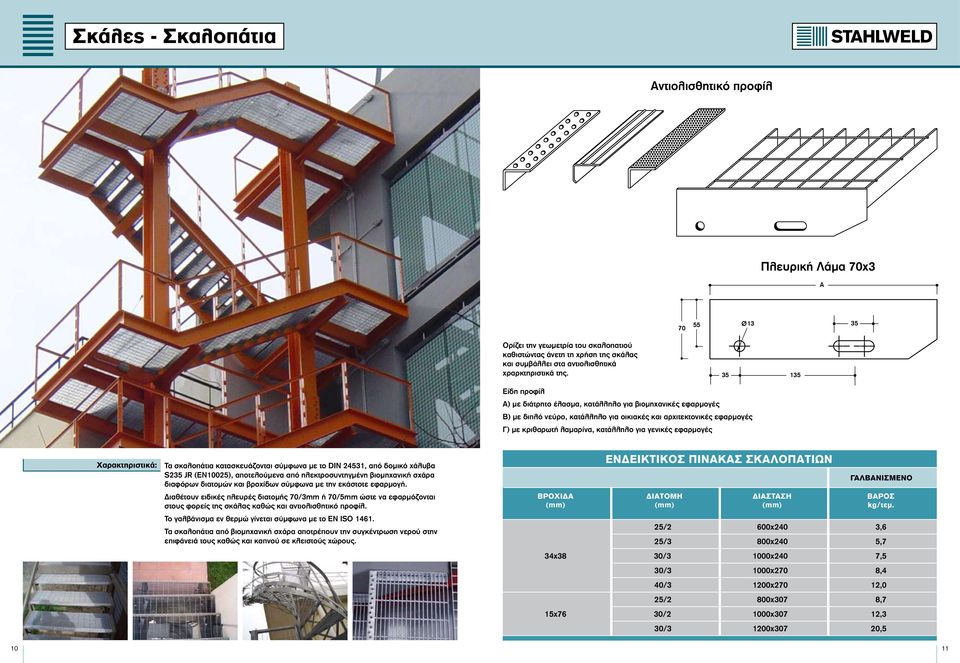

6 Αντιολισθητικό προφίλ Πλευρική Λάμα 70x3 A Ορίζει την γεωμετρία του σκαλοπατιού καθιστώντας άνετη τη χρήση της σκάλας και συμβάλλει στα αντιολισθητικά χραρκτηριστικά της Είδη προφίλ Α) με διάτρητο έλασμα, κατάλληλο για βιομηχανικές εφαρμογές Β) με διπλό νεύρο, κατάλληλο για οικιακές και αρχιτεκτονικές εφαρμογές Γ) με κριθαρωτή λαμαρίνα, κατάλληλο για γενικές εφαρμογές Χαρακτηριστικά: Τα σκαλοπάτια κατασκευάζονται σύμφωνα με το DIN 24531, από δομικό χάλυβα S235 JR (EN10025), αποτελούμενα από ηλεκτροσυντηγμένη βιομηχανική σχάρα διαφόρων διατομών και βροχίδων σύμφωνα με την εκάστοτε εφαρμογή. Διαθέτουν ειδικές πλευρές διατομής 70/3mm ή 70/5mm ώστε να εφαρμόζονται στους φορείς της σκάλας καθώς και αντιολισθητικό προφίλ. Το γαλβάνισμα εν θερμώ γίνεται σύμφωνα με το EN ISO Τα σκαλοπάτια από βιομηχανική σχάρα αποτρέπουν την συγκέντρωση νερού στην επιφάνειά τους καθώς και καπνού σε κλειστούς χώρους. (mm) (mm) (mm) 25/2 600x240 3,6 25/3 800x240 5,7 34x38 30/3 1000x240 7,5 30/3 1000x270 8,4 40/3 1200x270 12,0 25/2 800x307 8,7 15x76 30/2 1000x307 12,3 30/3 1200x307 20,

7 Ανεμόσκαλα DIN Άγκιστρο Στερέωσης Α Β Z C HEB (mm) (mm) 50 HEB 120 A HEB 220 D450 D450 HEB 220 A A D HEB 120 A HEB 100 HEB 100 HEB 100 HEB 100 A A = ΕΞΩΤΕΡΙΚΗ ΔΙΑΣΤΑΣΗ ΤΕΛΑΡΟΥ Β = ΕΞΩΤΕΡΙΚΗ ΔΙΑΣΤΑΣΗ ΣΧΑΡΑΣ C = ΥΨΟΣ ΣΧΑΡΑΣ D = ΚΑΘΑΡΗ ΕΠΙΦΑΝΕΙΑ ΑΠΟΡΡΟΗΣ Ζ = ΥΨΟΣ ΤΕΛΑΡΟΥ HEB 120 HEB 220 A1 A2 A3 A2 A4 A A A A A Α A5 A6 A5 A7 A A5 A5 A5 A5 A Κατεύθυνση κυρίων λαμών σχάρας Χαρακτηριστικά: Οι ανεμόσκαλες κατασκευάζονται σύμφωνα με το DIN 24532, από δομικό χάλυβα S235 JR (EN10025), με ή χωρίς προστατευτικό κλωβό. Το γαλβάνισμα εν θερμώ γίνεται σύμφωνα με το EN ISO A8 A9 A10 A A

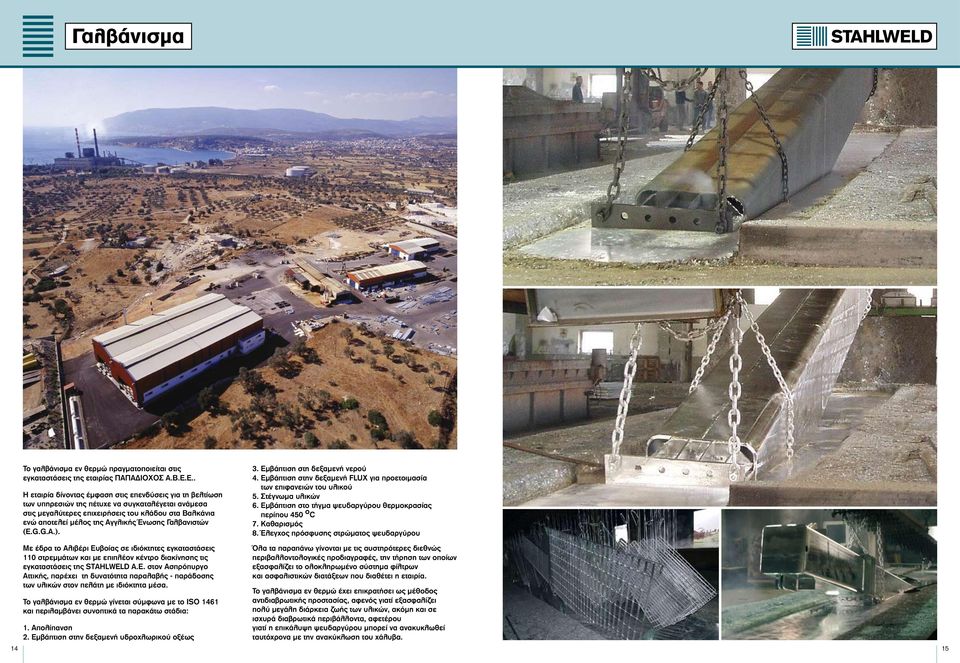

8 Το γαλβάνισμα εν θερμώ πραγματοποιείται στις εγκαταστάσεις της εταιρίας ΠΑΠΑΔΙΟΧΟΣ Α.Β.Ε.Ε.. Η εταιρία δίνοντας έμφαση στις επενδύσεις για τη βελτίωση των υπηρεσιών της πέτυχε να συγκαταλέγεται ανάμεσα στις μεγαλύτερες επιχειρήσεις του κλάδου στα Βαλκάνια ενώ αποτελεί μέλος της Αγγλικής Ένωσης Γαλβανιστών (E.G.G.A.). 3. Εμβάπτιση στη δεξαμενή νερού 4. Εμβάπτιση στην δεξαμενή FLUX για προετοιμασία των επιφανειών του υλικού 5. Στέγνωμα υλικών 6. Εμβάπτιση στο τήγμα ψευδαργύρου θερμοκρασίας περίπου 450 ο C 7. Καθαρισμός 8. Έλεγχος πρόσφυσης στρώματος ψευδαργύρου Με έδρα το Αλιβέρι Ευβοίας σε ιδιόκτητες εγκαταστάσεις 110 στρεμμάτων και με επιπλέον κέντρο διακίνησης τις εγκαταστάσεις της STAHLWELD Α.Ε. στον Ασπρόπυργο Αττικής, παρέχει τη δυνατότητα παραλαβής - παράδοσης των υλικών στον πελάτη με ιδιόκτητα μέσα. Το γαλβάνισμα εν θερμώ γίνεται σύμφωνα με το ISO 1461 και περιλαμβάνει συνοπτικά τα παρακάτω στάδια: 1. Απολίπανση 2. Εμβάπτιση στην δεξαμενή υδροχλωρικού οξέως Όλα τα παραπάνω γίνονται με τις αυστηρότερες διεθνώς περιβαλλοντολογικές προδιαγραφές, την τήρηση των οποίων εξασφαλίζει το ολοκληρωμένο σύστημα φίλτρων και ασφαλιστικών διατάξεων που διαθέτει η εταιρία. Το γαλβάνισμα εν θερμώ έχει επικρατήσει ως μέθοδος αντιδιαβρωτικής προστασίας, αφενός γιατί εξασφαλίζει πολύ μεγάλη διάρκεια ζωής των υλικών, ακόμη και σε ισχυρά διαβρωτικά περιβάλλοντα, αφετέρου γιατί η επικάλυψη ψευδαργύρου μπορεί να ανακυκλωθεί ταυτόχρονα με την ανακύκλωση του χάλυβα
