1 Αντλίες Θερμότητας Κατάλογος προϊόντων

2 years Daikin Altherma Η Daikin γιορτάζει τα 10 χρόνια της Daikin Altherma Μια δεκαετία άνεσης Η DAIKIN συμπληρώνει φέτος μια επιτυχημένη δεκαετία από την κυκλοφορία της πρώτης αντλίας θερμότητας DAIKIN Altherma. Η εμπιστοσύνη που έδειξαν στην εταιρεία χιλιάδες πελάτες, οι οποίοι επέλεξαν και εγκατέστησαν την αντλία, αποδεικνύει την ηγετική θέση της DAIKIN στις λύσεις θερμότητας και ψύξης σε όλη την Ευρώπη. Η DAIKIN Altherma είναι η αντλία θερμότητας με τις υψηλότερες πωλήσεις στην αγορά, οι οποίες αγγίζουν τις μονάδες. Τα προϊόντα της εταιρείας ακολουθούν πρότυπα υψηλής ποιότητας ενώ η μεγάλη εμπειρία που κατέχει η εταιρεία στο χώρο του κλιματισμού της επιτρέπει να παρέχει στους πελάτες της απόλυτη άνεση, ευκολία στη χρήση και τη μέγιστη ενεργειακή αποδοτικότητα που υπάρχει στην αγορά. Η DAIKIN διαθέτει στην Ελλάδα ένα επίσημο δίκτυο συνεργατών που αριθμεί περισσότερους από 100 επαγγελματίες οι οποίοι βρίσκονται πάντα στη διάθεση των ιδιοκτητών συστημάτων DAIKIN προσφέροντας γρήγορη εξυπηρέτηση και λύσεις προηγμένης τεχνολογίας. Η επιτυχία της DAIKIN Altherma στην ευρωπαϊκή αγορά είναι αποτέλεσμα του σχεδιασμού της, καθώς κατασκευάστηκε στην Ευρώπη με σκοπό να εξυπηρετήσει αποκλειστικά τις κλιματικές ανάγκες της συγκεκριμένης αγοράς. Παράλληλα με την παρουσίαση της αντλίας θερμότητας το 2006, η DAIKIN ίδρυσε το Ευρωπαϊκό Κέντρο Ανάπτυξης που στόχευσε στην περαιτέρω έρευνα και ανάπτυξη των προϊόντων και υπηρεσιών. Κατά τη διάρκεια των τελευταίων 10 χρόνων, το Κέντρο έχει ερευνήσει και θέσει σε εφαρμογή μια σειρά από βελτιώσεις υψηλής τεχνολογίας προσαρμοσμένες στις κλιματικές ανάγκες της Ευρώπης. Το Ευρωπαϊκό Κέντρο Ανάπτυξης μέσα από τις έρευνες που εκπονεί δίνει την δυνατότητα στην κορυφαία αντλία θερμότητας να ανταποκρίνεται με εξαιρετική απόδοση τόσο στις συνθήκες του Σκανδιναβικού χειμώνα, όσο και στα ζεστά μεσογειακά καλοκαίρια. 2

3 years Daikin Altherma Η DAIKIN Altherma ενσωματώνει ανανεώσιμες πηγές ενέργειας και έφθασε να αποτελεί σήμερα ένα από τα πλέον οικονομικά συστήματα θέρμανσης και παραγωγής ζεστού νερού χρήσης (ZNX). Η DAIKIN δεσμεύεται ότι τα προϊόντα της βρίσκονται στην πρώτη γραμμή της χαμηλής ενεργειακής χρήσης και ότι θα συνεχίσει να καινοτομεί για την περαιτέρω μείωση των περιβαλλοντικών επιπτώσεων των λύσεων HVAC (θέρμανση, εξαερισμός, κλιματισμός, ψύξη). Φιλική προς το περιβάλλον τεχνολογία Εξοικονόμηση μεγάλης ποσότητας διοξειδίου του άνθρακα όσο ένα δάσος τέσσερις φορές το μέγεθος του Παρισιού 4 x την έκταση του Παρισιού GWh ανανεώσιμη E Βιώσιμη παραγωγή ενέργειας Παραγωγή GWh ανανεώσιμης ενέργειας Χαμηλά επίπεδα εκπομπής αερίων Μείωση εκπομπών διοξειδίου του άνθρακα κατά 1.5 εκατ. τόνους 1,5 εκατ τόνους μείωση CO 2 άτομα Ολοένα αυξανόμενη κοινότητα άτομα έχουν θέρμανση, ζεστό νερό και ψύξη Η DAIKIN Altherma είναι διαθέσιμη σε διαφορετικές εκδόσεις για να εξυπηρετήσει τις ανάγκες της κάθε κατοικίας. Για να κάνει ευκολότερη την επιλογή του κατάλληλου συστήματος, η DAIKIN διαθέτει λογισμικό προσομοίωσης ( όπου δίνοντας τα σχετικά δεδομένα, προτείνει τη λύση που αρμόζει στην κάθε εγκατάσταση. 3

4 Χρήσιμες πληροφορίες φανείς πληροφορίες για την απόδοση Ξεκάθαρη πορεία προς το μέλλον Για την προώθηση του οικολογικού σχεδιασμού των προϊόντων που σχετίζονται με την ενέργεια (ErP) στην Ευρώπη, η Επιτροπή της ΕΕ έχει εκδώσει την οδηγία οικολογικού σχεδιασμού. Αυτή η οδηγία ισχύει σε όλα τα κράτη μέλη της Ευρωπαϊκής Ένωσης και ορίζει ελάχιστες απαιτήσεις απόδοσης για μονάδες παραγωγής θερμότητας και θερμαντήρες νερού. Από τις 26 Σεπτεμβρίου του 2015, όλα τα προϊόντα πρέπει να ανταποκρίνονται σε αυτές τις νέες απαιτήσεις απόδοσης. Στο πλαίσιο των νέων απαιτήσεων έχουν εφαρμοστεί ενιαίες ενεργειακές ετικέτες για θερμαντήρες, θερμαντήρες νερού και συστήματα θέρμανσης. Αυτές οι ετικέτες απλουστεύουν τις συγκρίσεις ενεργειακής κατανάλωσης για τους καταναλωτές. Η Daikin, παρέχει όλες τις σχετικές πληροφορίες στην ιστοσελίδα της Από το πράσινο μέχρι το κόκκινο Η αρχή που είναι γνωστή από τα ψυγεία, τα πλυντήρια και τις τηλεοράσεις, τώρα εφαρμόζεται σε συστήματα θέρμανσης. Οι συσκευές χωρίζονται σε τάξεις ενεργειακής απόδοσης σε κλίμακα από το Α+++ έως το G. Το σκούρο πράσινο αντιπροσωπεύει το υψηλότερο επίπεδο απόδοσης και το σκούρο κόκκινο αντιπροσωπεύει το χαμηλότερο. Οι κλίμακες διαφέρουν για επιμέρους κατηγορίες προϊόντων. Μονάδες παραγωγής θερμότητας Οδηγία οικολογικού σχεδιασμού και ενεργειακές ετικέτες Από τις 26 Σεπτεμβρίου 2015, οι μονάδες παραγωγής θερμότητας με απόδοση έως και 70 kw και τα δοχεία με χωρητικότητα έως και 500 λίτρα πρέπει να φέρουν σήμανση με ετικέτα στην οποία θα αναγράφεται η ενεργειακή τους απόδοση. Η σήμανση ισχύει για μεμονωμένα προϊόντα (ετικέτες προϊόντων) και συστήματα θέρμανσης (ετικέτες συστημάτων). Επιπλέον, κάθε προϊόν πρέπει να συνοδεύεται από ένα δελτίο προϊόντος με αναλυτικές προδιαγραφές απόδοσης Ενιαία για όλη την Ευρώπη Η οδηγία οικολογικού σχεδιασμού ισχύει για όλα τα κράτη-μέλη της Ευρωπαϊκής Ένωσης και έχει ως στόχο την προώθηση της κατασκευής και ανάπτυξης συστημάτων θέρμανσης τα οποία είναι φιλικότερα προς το περιβάλλον και με μεγαλύτερη ενεργειακή απόδοση. Θερμαντήρες νερού Ενεργειακές ετικέτες Η Οδηγία της ΕΕ ορίζει δύο ομάδες προϊόντων: Lot 1: Μονάδες παραγωγής θερμότητας για θέρμανση χώρου μόνο θερμαντήρες συνδυασμένης λειτουργίας για θέρμανση χώρου και παραγωγή ΖΝΧ (λέβητες αερίου, πετρελαίου και ηλεκτρικοί λέβητες, αντλίες θερμότητας και μονάδες συμπαραγωγής ηλεκτρισμού και θερμότητας) επιπλέον ορίζονται ετικέτες συστημάτων που είναι διάφοροι συνδυασμοί των ανωτέρω προϊόντων Lot 2: Θερμαντήρες και δοχεία νερού παραδοσιακοί θερμαντήρες νερού ηλιακοί θερμαντήρες νερού θερμαντήρες με δυνατότητα συνδυασμού αντλίας θερμότητας δοχεία Συστήματα 2015 Νέα δεδομένα, Σεπτέμβριος 2017 Για την ομάδα προϊόντων Lot 1 από 26/9/2017 ισχύουν οι εξής αλλαγές: Για τις αντλίες θερμότητας η ελάχιστη απαιτούμενη απόδοση ανεβαίνει στο 110%, ώστε να διατηρήσουν τη σήμανση "Α+". Για τους λέβητες αερίου ορίζεται ως ελάχιστη αποδεκτή σήμανση, στη θέρμανση, η "Α". 4

5 Προϊόντα Daikin Με στόχο το Α! Η Daikin προσφέρει καινοτόμες λύσεις για μέγιστη απόδοση Για περισσότερα από 90 χρόνια, η Daikin αναπτύσσει συστήματα θέρμανσης που εξασφαλίζουν τέλεια κλιματιζόμενους χώρους. Εξ αρχής, προτεραιότητές μας ήταν η προστασία του περιβάλλοντος και η ικανοποίηση του πελάτη. Αυτός είναι ο λόγος που τα προϊόντα Daikin είναι αξιόπιστα, αποδοτικά και εξασφαλίζουν μέγιστη περιβαλλοντική συμβατότητα. Πόσα συν θέλετε να προσθέσετε; Η καλύτερη ετικέτα για αντλίες θερμότητας Η Daikin κατέχει ηγετική θέση στην κατασκευή συστημάτων αντλίας θερμότητας. Προσφέρουμε εξατομικευμένες λύσεις αντλίας θερμότητας για όλες τις απαιτήσεις. Ευέλικτες και αποτελεσματικές, οι αντλίες θερμότητας της Daikin επιτυγχάνουν τις υψηλότερες ενεργειακές κλάσεις. Συνδυασμός με ηλιακό σύστημα: Υψηλές βαθμολογίες στις ετικέτες συστημάτων Η Daikin παρέχει λύσεις που λειτουργούν σε συνδυασμό με ηλιακή ενέργεια. Οι ηλιακές μας λύσεις μπορούν να εγκατασταθούν σε δεύτερο χρόνο για να εξυπηρετήσουν υφιστάμενα συστήματα ή να εγκατασταθούν ως νέες. Η ηλιακή ενέργεια είναι πλήρως ανανεώσιμη και οδηγεί σε υψηλή ενεργειακή κλάση. Πανίσχυρος συνδυασμός: Ολοκληρωμένη ηλιακή μονάδα Daikin Altherma με ηλιακό συλλέκτη. Η ηλιακή ενέργεια συμπληρώνει τέλεια τις αντλίες θερμότητας. Ο συνδυασμός αυτός, με δυνατότητα εφαρμογής για παραγωγή ΖΝΧ και θέρμανση χώρου, έχει κορυφαία ενεργειακή απόδοση. Μεγάλα δοχεία και εξαιρετική μόνωση Με το θερμοδοχείο των 500 λίτρων, η Daikin παρέχει ένα από τα μεγαλύτερα θερμοδοχεία με υψηλή ενεργειακή αποδοτικότητα που κυκλοφορούν στην αγορά. Ο μεγάλος όγκος του δοχείου αδρανείας σε συνδυασμό με τη μεγάλη ενεργειακή του απόδοση, εξασφαλίζει άριστα επίπεδα απόδοσης για παραγωγή ζεστού νερού χρήσης. Χάρη στη μόνωση με αφρό πολυουρεθάνης οι απώλειες θερμότητας μειώνονται ενώ βελτιώνεται σημαντικά η ενεργειακή του κλάση. 5

6 Λύσεις υψηλής ενεργειακής απόδοσης για κάθε εφαρμογή Από ανανεώσιμες πηγές ενέργειας έως καύση Γεωθερμική τεχνολογία Τεχνολογία αέρα-νερού Λύσεις Γεωθερμική αντλία θερμότητας Daikin Altherma Daikin Altherma split χαμηλών θερμοκρασιών Daikin Altherma monobloc χαμηλών θερμοκρασιών Διαφορετικές τεχνολογίες Τεχνικά χαρακτηριστικά Ενεργειακή ετικέτα Θέρμανση: A ++ A Ζεστό νερό: Ζεστό νερό* έως και: A +++ Θέρμανση: A ++ Θέρμανση: A ++ Διάφορες εφαρμογές θέρμανσης Κατάλληλη για νεόκτιστες κατοικίες και για ανακαινίσεις Τέλεια για νεόκτιστες κατοικίες, ενεργειακές κατοικίες ή σε συνδυασμό με υφιστάμενο λέβητα (bivalent) Τέλεια για νεόκτιστες κατοικίες, ενεργειακές κατοικίες Λειτουργίες Θέρμανση χώρου Ζεστό νερό χρήσης Θέρμανση χώρου Ζεστό νερό χρήσης Ψύξη Σύνδεση με ηλιακό συλλέκτη για παραγωγή ζεστού νερού Θέρμανση χώρου Ψύξη Εγκατάσταση * Ως ετικέτα συστήματος Σημείωση: Τα χαρακτηριστικά μπορεί να αλλάξουν χωρίς προειδοποίηση, χάρη στην προσπάθειά μας για συνεχή βελτίωση. 6

7 Υβριδική τεχνολογία Ζεστά Νερά Χρήσης (ΖΝΧ) Daikin Altherma split υψηλών θερμοκρασιών Υβριδική αντλία θερμότητας Daikin Altherma Αντλία Θερμότητας ΖΝΧ Δοχεία ΖΝΧ και Ηλιακοί Συλλέκτες Θέρμανση: A + Θέρμανση: Ζεστό νερό: A ++ A Ζεστό νερό: A Ζεστό νερό: B Ιδανική για αντικατάσταση λέβητα Ιδανική για αντικατάσταση λέβητα αερίου Ιδανική για ΖΝΧ υφιστάμενων εγκαταστάσεων που δεν είναι δυνατή η εγκατάσταση ηλιακού Κατάλληλη για νεόκτιστες κατοικίες και μικρές εμπορικές εφαρμογές (ενοικιαζόμενα δωμάτια, κομμωτήρια κτλ) Kατάλληλα για σύνδεση σε σύστημα θέρμανσης με λέβητα Tέλεια για σύνδεση με ηλιακό σύστημα Drain-Back Kατάλληλα για σύνδεση με υφιστάμενο ηλιακό σύστημα Θέρμανση χώρου Θέρμανση χώρου Ζεστό νερό χρήσης Ψύξη Ζεστό νερό χρήσης Φρέσκο ζεστό νερό χρήσης αερίου συμπύκνωσης 1 εσωτερική μονάδα 7

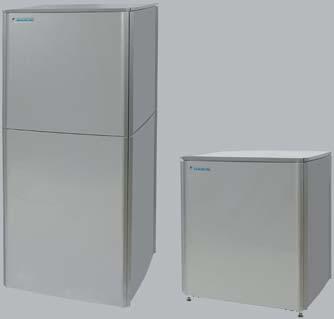

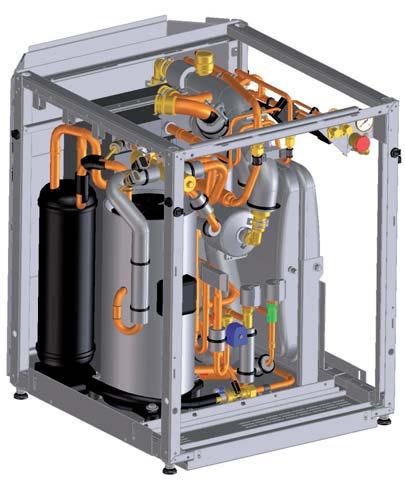

8 Γεωθερμική τεχνολογία 1. Γεωθερμική αντλία θερμότητας Daikin Altherma Γιατί να επιλέξετε γεωθερμική αντλία θερμότητας Daikin Altherma; Χρειάζεστε ένα νέο σύστημα θέρμανσης το οποίο πρέπει να λειτουργεί σε χαμηλές θερμοκρασίες περιβάλλοντος πρέπει να λειτουργεί με ανανεώσιμες πηγές ενέργειας και χαμηλό περιβαλλοντικό αντίκτυπο να έχει χαμηλό κόστος λειτουργίας Η λύση που σας προτείνουμε: η γεωθερμική αντλία θερμότητας Daikin Altherma παρέχει θέρμανση και ζεστό νερό από ανανεώσιμη πηγή ενέργειας - το υπέδαφος χρησιμοποιεί τεχνολογία αντλίας θερμότητας με inverter για υψηλότερη εποχιακή απόδοση Τα οφέλη σας: βέλτιστη άνεση και ζεστό νερό χρήσης χαμηλό κόστος λειτουργίας χάρη στην υψηλή απόδοση χαμηλός περιβαλλοντικός αντίκτυπος εύκολη εγκατάσταση απλή εκκίνηση λειτουργίας 8

9 1. Γεωθερμική αντλία θερμότητας Daikin Altherma Νέο περιβάλλον χρήστη Γρήγορη εκκίνηση χρήσης: ο εγκαταστάτης μπορεί να προγραμματίσει όλες τις ρυθμίσεις της εγκατάστασης σε ένα φορητό υπολογιστή και στη συνέχεια απλώς να τις φορτώσει στο χειριστήριο κατά την πρώτη εκκίνηση. Αυτό όχι μόνο μειώνει το χρόνο που απαιτείται για επί τόπου εργασία, αλλά επιτρέπει στον τεχνικό εγκατάστασης να χρησιμοποιήσει τις ίδιες ρυθμίσεις σε παρόμοιες εγκαταστάσεις. Φιλικές προς το χρήστη λειτουργίες θερμοστάτη χώρου: ο χρήστης μπορεί να αυξήσει ή να μειώσει τη θερμοκρασία του νερού ως συνάρτηση της πραγματικής θερμοκρασίας του χώρου, με αποτέλεσμα σταθερότερη θερμοκρασία χώρου και υψηλότερα επίπεδα άνεσης. Λειτουργίες διαχείρισης ενέργειας: ο ελεγκτής εμφανίζει τόσο την αποδιδόμενη ενέργεια όσο και την κατανάλωση ενέργειας της μονάδας, επιτρέποντας στο χρήστη να διαχειριστεί την ενεργειακή του κατανάλωση με μεγαλύτερη ακρίβεια. Εύκολη συντήρηση: ο ελεγκτής καταγράφει την ώρα, την ημερομηνία και τη φύση των τελευταίων 20 σφαλμάτων, επιτρέποντας ταχύτερη διάγνωση και συντήρηση. Γρήγορη και εύκολη εγκατάσταση συμπεριλαμβανομένου του δοχείου ΖΝΧ Για να απλοποιήσουμε τη διαδικασία, το δοχείο ζεστού νερού χρήσης έχει τοποθετηθεί από το εργοστάσιο, μειώνοντας έτσι το χρόνο εγκατάστασης. Επιπλέον, με τις συνδέσεις των σωληνώσεων να βρίσκονται στην κορυφή της μονάδας, η σύνδεση της μονάδας είναι πολύ εύκολη. Το συνολικό βάρος της μονάδας έχει μειωθεί για να διευκολύνει τη μεταφορά και την εγκατάσταση. Συμπαγής εσωτερική μονάδα με καλαίσθητο σχεδιασμό Η πλήρης ενσωμάτωση της μονάδας αντλίας θερμότητας και δοχείου ζεστού νερού χρήσης κρατά το εμβαδόν της μονάδας πολύ μικρό. Εσωτερική μονάδα EGSQH 10S18A9W Θερμική απόδοση Ελάχ. kw 3,11 (1) / 2,47 (2) Ονομ. kw 10,20 (1) / 9,29 (2) Μέγ. kw 13,00 (1) / 11,90 (2) Απορροφ. ισχύς Ονομ. kw 2,34 (1) / 2,82 (2) COP 4,35 (1) / 3,29 (2) Περίβλημα Χρώμα Λευκό Υλικό Λαμαρίνα με επικάλυψη Διαστάσεις Μονάδα Ύψος/Πλάτος/Βάθος mm 1.732/600/728 Βάρος Μονάδα kg 210 Δοχείο Όγκος νερού l 180 Μόνωση Απώλεια θερμότητας kwh/24h 1,4 Αντιδιαβρωτική προστασία Ανόδιο Εύρος λειτουργίας ΖΝΧ Πλευρά νερού Μέγ. (εφεδρ. ηλεκτρ.αντίσταση) - Ψυκτικό Τύπος R-410A Φόρτιση kg 1,8 TCO₂eq 3,8 Έλεγχος Ηλεκτρονική θερμοεκτονωτική βαλβίδα GWP 2.087,5 Στάθμη ηχητικής ισχύος Ονομ. dba 46 Στάθμη ηχητικής πίεσης Ονομ. dba 32 Τροφοδοσία ισχύος Ονομασία/Φάση/Συχνότητα/Τάση Hz/V 9W/3~/50/400 Ρεύμα Συνιστώμενες ασφάλειες A 25 Θέρμανση ΖΝΧ Γενικά Δηλωμένο προφίλ φορτίου L Μέσο κλίμα ηwh (απόδοση θέρμανσης νερού) % 93,1 Ενεργειακή κλάση απόδοσης θέρμανσης νερού A Θέρμανση χώρου Έξοδος νερού μέσου κλίματος 55 C Έξοδος νερού μέσου κλίματος 35 C Γενικά Γενικά ηs (Εποχιακή % απόδοση θέρμανσης χώρου) Κλάση εποχιακής απόδοσης θέρμανσης χώρου ηs (Εποχιακή % απόδοση θέρμανσης χώρου) Κλάση εποχιακής απόδοσης θέρμανσης χώρου (1) EWB/LWB 0 C/-3 C - LWC 35 C (DT=5 C) (2) EWB/LWB 0 C/-3 C - LWC 45 C (DT=5 C) 144 A A++ 9

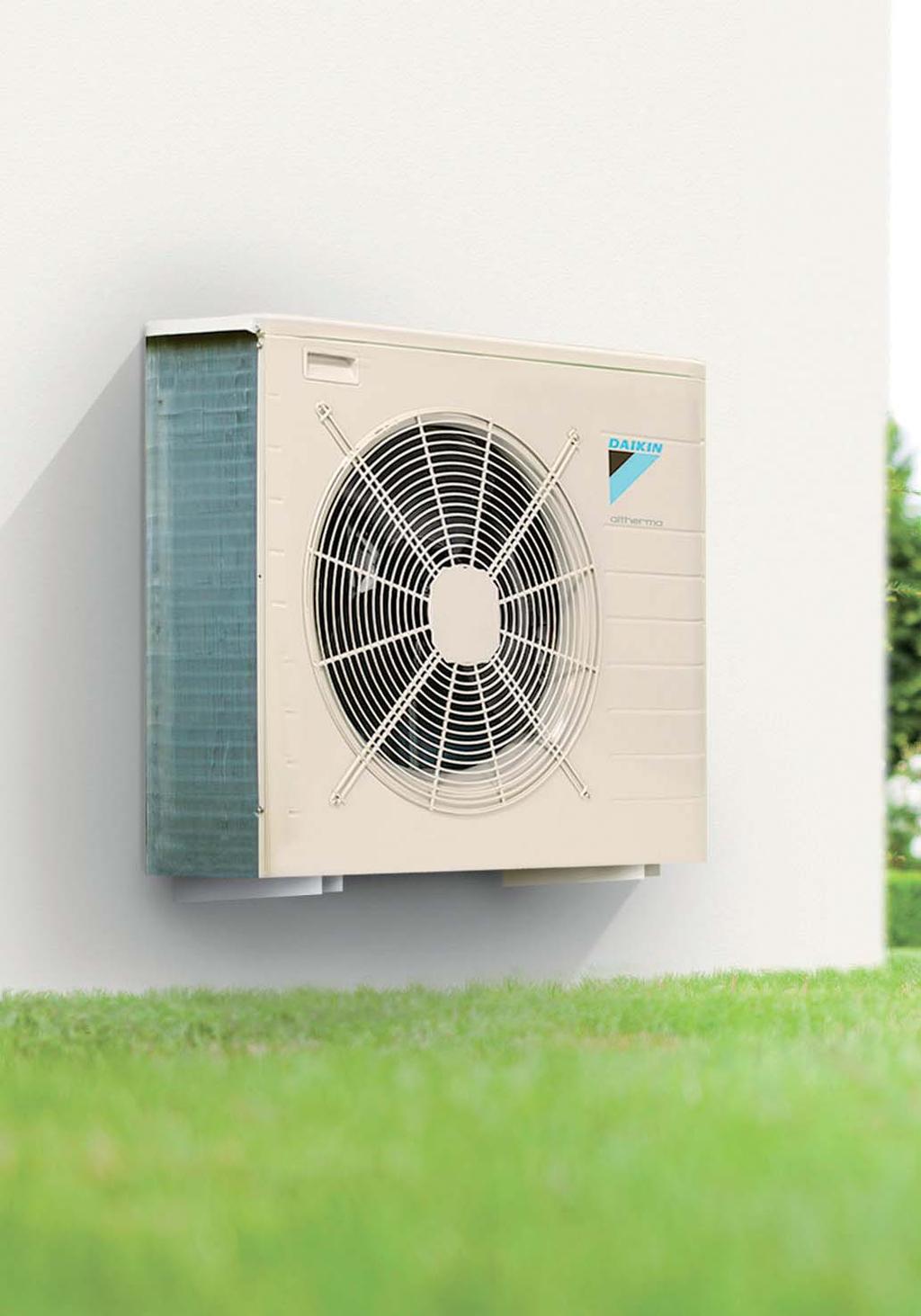

10 Τεχνολογία αέρα-νερού 2. Daikin Altherma χαμηλών θερμοκρασιών Γιατί να επιλέξετε Daikin Altherma χαμηλών θερμοκρασιών; Χρειάζεστε ένα νέο σύστημα θέρμανσης που: πρέπει να λειτουργεί σε νεόκτιστη ή χαμηλής ενεργειακής κατανάλωσης κατοικία πρέπει να λειτουργεί σε συνδυασμό με ενδοδαπέδια θέρμανση, συστήματα fan-coil ή θερμαντικά σώματα χαμηλών θερμοκρασιών Η λύση που σας προτείνουμε: Daikin Altherma χαμηλών θερμοκρασιών παρέχει θέρμανση, ζεστό νερό χρήσης και ψύξη με προαιρετική ηλιακή υποστήριξη διαθέσιμη σε αποδόσεις από 4 έως 16 kw ανάλογα με τις απαιτήσεις διαθέσιμη ως επιδαπέδια split, επίτοιχη split ή monobloc ιδανική για νεόκτιστες και χαμηλής ενεργειακής κατανάλωσης κατοικίες Τα οφέλη σας: βέλτιστη άνεση και ζεστό νερό χρήσης χαμηλό κόστος λειτουργίας χάρη στην υψηλή απόδοση ευελιξία στην τοποθέτηση απλή εκκίνηση λειτουργίας 10

11 2.1 Daikin Altherma split επίτοιχη χαμηλών θερμοκρασιών 2.2 Daikin Altherma split δαπέδου χαμηλών θερμοκρασιών 2.3 Daikin Altherma monobloc χαμηλών θερμοκρασιών 2.4 Daikin Altherma split χαμηλών θερμοκρασιών με ηλιακή υποστήριξη ISU (Integrated Solar Unit) 11

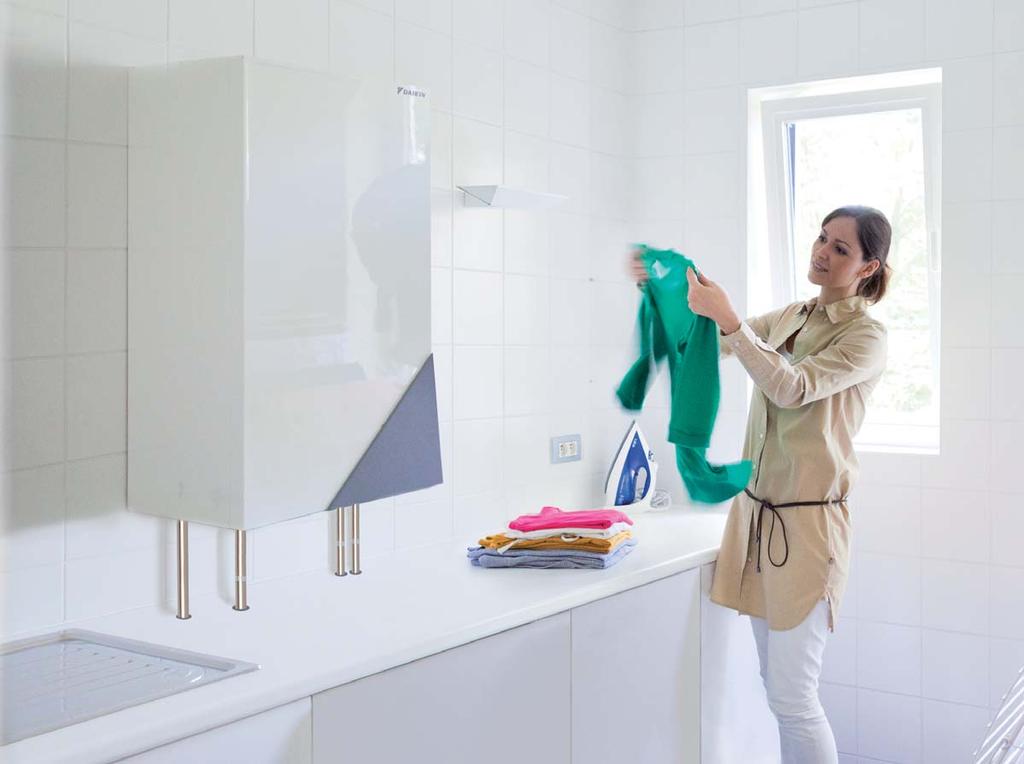

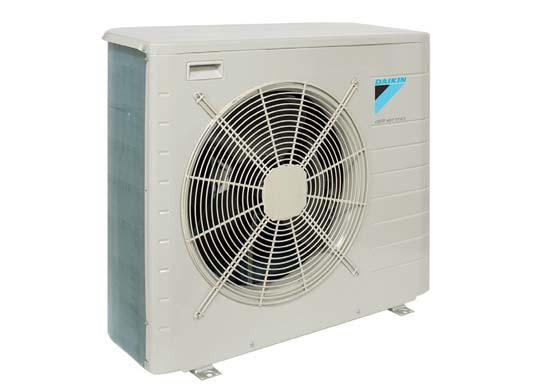

12 Τεχνολογία αέρα-νερού 2.1 Daikin Altherma split επίτοιχη χαμηλών θερμοκρασιών Εγγυημένη λειτουργία: Η Daikin Altherma είναι κατάλληλη για όλες τις κλιματικές συνθήκες με αντοχή ακόμη και σε ακραίες συνθήκες ψύχους. Η Daikin φημίζεται για την τεχνογνωσία της όσον αφορά την προστασία έναντι παγετού. Οι εξωτερικές μονάδες είναι ειδικά σχεδιασμένες ώστε να αποφεύγονται προβλήματα συσσώρευσης πάγου. Η λειτουργία της Daikin Altherma χαμηλών θερμοκρασιών είναι εγγυημένη ακόμα και σε εξωτερική θερμοκρασία -25 C. Αυτό εξασφαλίζει επαρκή λειτουργία της αντλίας θερμότητας ακόμα και στα πιο ψυχρά κλίματα. α. Η σειρά 4-8 kw της Daikin Altherma διαθέτει ειδικά σχεδιασμένο περίβλημα ώστε να αποφεύγεται ο σχηματισμός πάγου στο στοιχείο της εξωτερικής μονάδας. Η εξωτερική μονάδα διαθέτει μια ελεύθερα αναρτημένη σερπαντίνα, αποτρέποντας τη συσσώρευση πάγου στο κάτω μέρος της εξωτερικής μονάδας. Αυτό είναι το κλειδί για την παροχή κατάλληλης προστασίας έναντι παγετού και έχει το πρόσθετο πλεονέκτημα ότι δεν απαιτείται ηλεκτρικός θερμαντήρας κάτω πλάκας. Η γρίλια εξαγωγής είναι επίσης ειδικά σχεδιασμένη ώστε να αποφεύγεται η συσσώρευση πάγου. Ελεύθερα αναρτημένη σερπαντίνα Νέα γρίλια εξαγωγής 12

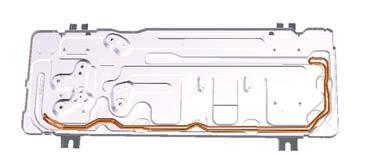

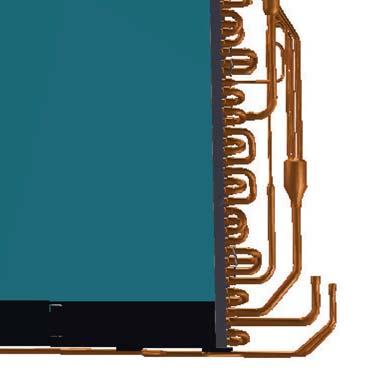

13 2. Daikin Altherma split χαμηλών θερμοκρασιών β. Η σειρά kw της Daikin Altherma (ERLQ-C) διαθέτει ειδική προστασία έναντι παγετού. Δίοδος θερμού αερίου: θερμό αέριο ψυκτικό μέσο που διοχετεύεται από το συμπιεστή διέρχεται από την κάτω πλάκα, ώστε να αποτρέπεται η δημιουργία πάγου στη βάση και να διατηρούνται όλες οι οπές αποστράγγισης ανοικτές. Το ψυκτικό μέσο διέρχεται από το κάτω μέρος της σερπαντίνας, ώστε να διατηρεί το κάτω μέρος της χωρίς πάγο. Σωλήνας θερμού αερίου Διανομέας Η προηγμένη μας προστασία έναντι παγετού σημαίνει ότι μπορούμε να προσφέρουμε την Daikin Altherma σε ολόκληρη την Ευρώπη. Μονωτικό κάλυμμα Αρχική διέλευση θερμού αερίου κατά την απόψυξη Φωτιζόμενη οθόνη γραφικών Πληροφορίες Αρχική οθόνη On/Off Επιβεβαίωση Επιστροφή στο μενού Κουμπιά πλοήγησης Στην κάτω πλάκα της σειράς ERLQ-C έχει εγκατασταθεί ένας θερμαντήρας μικρής ισχύος (35W), με έξυπνη λογική λειτουργίας που ενεργοποιείται μόνο κατά τη διάρκεια των κύκλων απόψυξης. Αυτό εξοικονομεί περίπου 90% της κατανάλωσης ρεύματος σε σύγκριση με ένα θερμαντήρα κάτω πλάκας ελεγχόμενο από θερμοστάτη. 13

14 Daikin Altherma split χαμηλών θερμοκρασιών EHBX-CB + ERLQ-CV3/CW1 EHBX-CB ERLQ CV3 Στοιχεία απόδοσης EHBX + ERLQ 04CB3V 08CB3V/9W 08CB3V/9W 11CB3V/9W 16CB3V/9W CV CV CV CV3 004CV3 Θερμική απόδοση Ονομ. kw 4,40 (1) / 6,00 (1) / 7,40 (1) / 11,2 (1) / 14,5 (1) / 4,03 (2) 5,67 (2) 6,89 (2) 11,0 (2) 13,6 (2) Ψυκτική απόδοση Ονομ. kw 4,08 (1) / 5,88 (1) / 6,20 (1) / 12,1 (1) / 12,7 (1) / 4,17 (2) 4,84 (2) 5,36 (2) 11,7 (2) 12,6 (2) Απορροφ. ισχύς Θέρμανση Ονομ. kw 0,870 (1) / 1,27 (1) / 1,66 (1) / 2,43 (1) / 3,37 (1) / 1,13 (2) 1,59 (2) 2,01 (2) 3,10 (2) 4,10 (2) Ψύξη Ονομ. kw 0,900 (1) / 1,51 (1) / 1,64 (1) / 3,05 (1) / 3,21 (1) / 1,80 (2) 2,07 (2) 2,34 (2) 4,31 (2) 5,08 (2) COP 5,04 (1) / 4,74 (1) / 4,45 (1) / 4,60 (1) / 2,75 (2) / 4,30 (1) / 2,65 (2) / 3,58 (2) 3,56 (2) 3,42 (2) 3,55 (3) / 2,10 (4) 3,32 (3) / 2,08 (4) EER 4,55 (1) / 3,89 (1) / 3,79 (1) / 3,98 (1) / 3,96 (1) / 2,32 (2) 2,34 (2) 2,29 (2) 2,72 (2) 2,47 (2) Θέρμανση ΖΝΧ Γενικά Δηλωμένο προφίλ φορτίου - Μέσο κλίμα ηwh (απόδοση θέρμανσης νερού) % - Ενεργειακή κλάση απόδοσης θέρμανσης νερού - Θέρμανση χώρου Έξοδος νερού μέσου κλίματος 55 C Έξοδος νερού μέσου κλίματος 35 C 16CB3V/9W + 016CV3 16,0 (1) / 15,2 (2) 13,8 (1) / 13,1 (2) 3,76 (1) / 4,66 (2) 3,74 (1) / 5,73 (2) 4,25 (1) / 2,64 (2) / 3,26 (3) / 2,09 (4) 3,69 (1) / 2,29 (2) 11CB3V/9W + 011CW1 11,2 (1) / 11,0 (2) 12,1 (1) / 11,7 (2) 2,43 (1) / 3,10 (2) 3,05 (1) / 4,31 (2) 4,60 (1) / 2,75 (2) / 3,55 (3) / 2,10 (4) 3,98 (1) / 2,72 (2) 16CB3V/9W + 014CW1 14,5 (1) / 13,6 (2) 12,7 (1) / 12,6 (2) 3,37 (1) / 4,10 (2) 3,21 (1) / 5,08 (2) 4,30 (1) / 2,65 (2) / 3,32 (3) / 2,08 (4) 3,96 (1) / 2,47 (2) 16CB3V/9W + 016CW1 16,0 (1) / 15,2 (2) 13,8 (1) / 13,1 (2) 3,76 (1) / 4,66 (2) 3,74 (1) / 5,73 (2) 4,25 (1) / 2,64 (2) / 3,26 (3) / 2,09 (4) 3,69 (1) / 2,29 (2) Γενικά SCOP 3,20 3,22 3,23 3,09 3,16 3,06 3,09 3,16 3,06 ηs (Εποχιακή % απόδοση θέρμανσης χώρου) Κλάση εποχιακής απόδοσης θέρμανσης χώρου A++ A+ Γενικά SCOP 4,52 4,29 4,34 3,98 3,90 3,80 3,98 3,90 3,80 ηs (Εποχιακή % απόδοση θέρμανσης χώρου) Κλάση εποχιακής απόδοσης θέρμανσης χώρου A++ A+ A++ A+ Εσωτερική μονάδα EHBX 04CB3V 08CB3V/9W 08CB3V/9W 11CB3V/9W 16CB3V/9W 16CB3V/9W 11CB3V/9W 16CB3V/9W 16CB3V/9W Περίβλημα Χρώμα Λευκό Υλικό Λαμαρίνα με επικάλυψη Διαστάσεις Μονάδα ΎψοςxΠλάτοςxΒάθος mm 890x480x344 Βάρος Μονάδα kg Εύρος λειτουργίας Θέρμανση Πλευρά νερού Ελάχ.~Μέγ. C 15~55 Ψύξη Πλευρά νερού Ελάχ.~Μέγ. C 5~22 ΖΝΧ Πλευρά νερού Ελάχ.~Μέγ. C 25~80 Ψυκτικό Φόρτιση TCO₂eq - GWP 2.087,5 Στάθμη ηχητικής ισχύος Ονομ. dba Στάθμη ηχητικής πίεσης Ονομ. dba Εξωτερική μονάδα ERLQ 004CV3 006CV3 008CV3 011CV3 014CV3 016CV3 011CW1 014CW1 016CW1 Διαστάσεις Μονάδα ΎψοςxΠλάτοςxΒάθος mm 735x832x x900x320 Βάρος Μονάδα kg Συμπιεστής Ποσότητα 1 Τύπος Ερμητικά κλειστός συμπιεστής swing Ερμητικά κλειστός, σπειροειδής συμπιεστής Εύρος λειτουργίας Ψύξη Ελάχ.~Μέγ. CDB 10~43 10~46 Θέρμανση Ελάχ.~Μέγ. CDB -25~25-25~35 Ψυκτικό Τύπος R-410A GWP 2.087,5 Φόρτιση TCO₂eq 3,1 3,3 7,1 kg 1,5 1,6 3,4 Έλεγχος Θερμοεκτονωτική βαλβίδα (ηλεκτρονική) Στάθμη ηχητικής Θέρμανση Ονομ. dba ισχύος Ψύξη Ονομ. dba Στάθμη ηχητικής Θέρμανση Ονομ. dba πίεσης Ψύξη Ονομ. dba Τροφοδοσία ισχύος Ονομασία/Φάση/Συχνότητα/Τάση Hz/V V3/1~/50/230 W1/3N~/50/400 Ρεύμα Συνιστώμενες ασφάλειες A (1) Ψύξη Ta 35 C - LWE 18 C (DT = 5 C), θέρμανση Ta DB/WB 7 C/6 C - LWC 35 C (DT = 5 C) (2) Ψύξη Ta 35 C - LWE 7 C (DT = 5 C), θέρμανση Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) Ta DB -7 C (RH85%) - LWC 35 C (4) Ta DB -7 C (RH85%) - LWC 45 C (5) Περιέχει φθοριούχα αέρια του θερμοκηπίου Διατίθεται και ειδική έκδοση μόνο για θέρμανση. 14

15 Daikin Altherma split χαμηλών θερμοκρασιών EHBX-CB + ERHQ-BV3/BW1 EHBX-CB ERHQ-BV3 Στοιχεία απόδοσης EHBΧ + ERHQ 11CB3V/9W 16CB3V/9W 16CB3V/9W 11CB3V/9W 16CB3V/9W 16CB3V/9W + 011BV BV BV BW BW BW1 Θερμική απόδοση Ονομ. kw 11,2 (1) / 10,3 (2) 14,0 (1) / 13,1 (2) 16,0 (1) / 15,2 (2) 11,3 (1) / 11,0 (2) 14,5 (1) / 13,6 (2) 16,1 (1) / 15,1 (2) Απορροφ. ισχύς Θέρμανση Ονομ. kw 2,55 (1) / 3,17 (2) 3,26 (1) / 4,04 (2) 3,92 (1) / 4,75 (2) 2,63 (1) / 3,24 (2) 3,42 (1) / 4,21 (2) 3,82 (1) / 4,69 (2) COP 4,39 (1) / 3,25 (2) 4,29 (1) / 3,24 (2) 4,08 (1) / 3,20 (2) 4,30 (1) / 3,39 (2) 4,24 (1) / 3,22 (2) 4,20 (1) / 3,22 (2) Θέρμανση ΖΝΧ Γενικά Δηλωμένο προφίλ φορτίου - Μέσο κλίμα ηwh (απόδοση θέρμανσης νερού) % - Ενεργειακή κλάση απόδοσης θέρμανσης νερού - Θέρμανση χώρου Έξοδος νερού μέσου κλίματος 55 C Έξοδος νερού μέσου κλίματος 35 C Γενικά SCOP 2,86 2,82 2,92 2,90 2,80 2,96 ηs (Εποχιακή % απόδοση θέρμανσης χώρου) Κλάση εποχιακής απόδοσης θέρμανσης χώρου A+ Γενικά SCOP 2,99 3,23 3,29 3,08 3,34 3,33 ηs (Εποχιακή % απόδοση θέρμανσης χώρου) Κλάση εποχιακής απόδοσης θέρμανσης χώρου A A+ A A+ Εσωτερική μονάδα EHBΧ 11CB3V/9W 16CB3V/9W 16CB3V/9W 11CB3V/9W 16CB3V/9W 16CB3V/9W Περίβλημα Χρώμα Λευκό Υλικό Λαμαρίνα με επικάλυψη Διαστάσεις Μονάδα ΎψοςxΠλάτοςxΒάθος mm 890x480x344 Βάρος Μονάδα kg Εύρος λειτουργίας Θέρμανση Πλευρά νερού Ελάχ.~Μέγ. C 15~55 Ψύξη Πλευρά νερού Ελάχ.~Μέγ. C 5~22 ΖΝΧ Πλευρά νερού Ελάχ.~Μέγ. C 25~80 Ψυκτικό Φόρτιση TCO₂eq - GWP 2.087,5 Στάθμη ηχητικής ισχύος Ονομ. dba Στάθμη ηχητικής πίεσης Ονομ. dba Εξωτερική μονάδα ERHQ 011BV3 014BV3 016BV3 011BW1 014BW1 016BW1 Διαστάσεις Μονάδα ΎψοςxΠλάτοςxΒάθος mm 1.170x900x x900x320 Βάρος Μονάδα kg Συμπιεστής Ποσότητα 1 Τύπος Ερμητικά κλειστός, σπειροειδής συμπιεστής Εύρος λειτουργίας Θέρμανση Ελάχ.~Μέγ. CDB -20~35 Ψυκτικό Τύπος R-410A Φόρτιση kg 2,7 3,0 TCO₂eq 5,6 6,3 GWP 2.087,5 Έλεγχος Θερμοεκτονωτική βαλβίδα (ηλεκτρονική) Στάθμη ηχητικής Θέρμανση Ονομ. dba ισχύος Ψύξη Ονομ. dba Στάθμη ηχητικής Θέρμανση Ονομ. dba πίεσης Ψύξη Ονομ. dba Τροφοδοσία ισχύος Ονομασία/Φάση/Συχνότητα/Τάση Hz/V V3/1~/50/230 W1/3N~/50/400 Ρεύμα Συνιστώμενες ασφάλειες A (1) Ψύξη Ta 35 C - LWE 18 C (DT = 5 C), θέρμανσηta DB/WB 7 C/6 C - LWC 35 C (DT = 5 C) (2) Ψύξη Ta 35 C - LWE 7 C (DT = 5 C), θέρμανση Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) Περιέχει φθοριούχα αέρια του θερμοκηπίου Διατίθεται και ειδική έκδοση μόνο για θέρμανση. 15

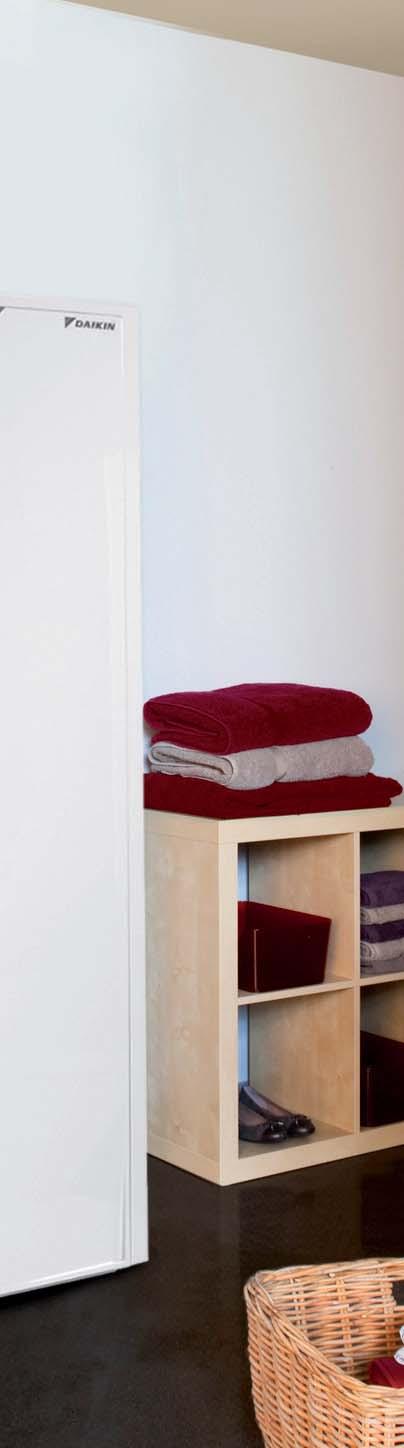

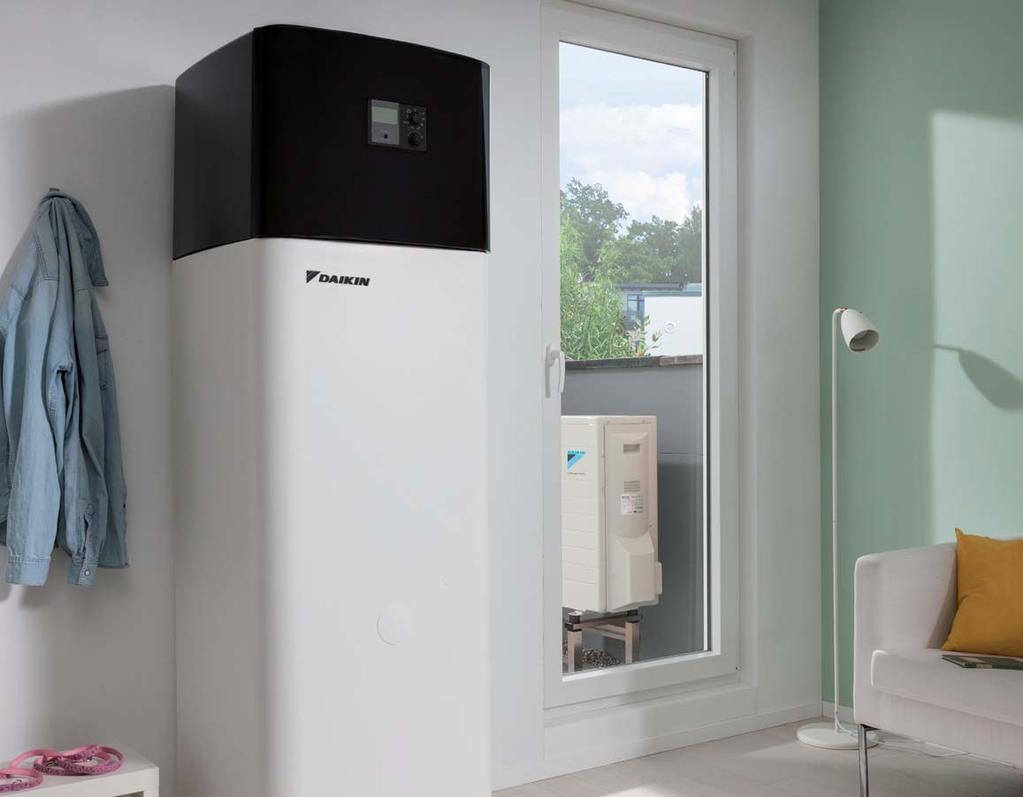

16 Τεχνολογία αέρα-νερού 2.2 Daikin Altherma split δαπέδου χαμηλών θερμοκρασιών Ολοκληρωμένη επιδαπέδια μονάδα με ενσωματωμένο δοχείο ΖΝΧ Eπιδαπέδια μονάδα που εξοικονομεί χώρο και χρόνο εγκατάστασης Το δοχείο ζεστού νερού χρήσης (ZNX) από ανοξείδωτο χάλυβα είναι ενσωματωμένο στη μονάδα, ενώ όλες οι συνδέσεις μεταξύ της μονάδας αντλίας θερμότητας και του δοχείου έχουν γίνει από το εργοστάσιο. Αυτό επιτρέπει γρήγορη εγκατάσταση σε σύγκριση με την εγκατάσταση ενός παραδοσιακού συστήματος (επίτοιχη μονάδα με ξεχωριστό δοχείο ζεστού νερού χρήσης). Μόνο οι σωλήνες νερού και ψυκτικού χρειάζεται να συνδεθούν. Όλα τα υδραυλικά εξαρτήματα περιλαμβάνονται στη μονάδα (κυκλοφορητής, δοχείο διαστολής, εφεδρική ηλεκτρική αντίσταση, κτλ.). Δεν χρειάζεται να ψάχνετε για εξαρτήματα άλλου κατασκευαστή. Η ηλεκτρική πλακέτα PCB και τα υδραυλικά εξαρτήματα είναι προσβάσιμα από το μπροστινό μέρος. Αυτό εξασφαλίζει εύκολο σέρβις και αποφεύγεται ο κίνδυνος ζημιάς σε ηλεκτρικά εξαρτήματα λόγω διαρροών νερού. Όλες οι συνδέσεις νερού και ψυκτικού βρίσκονται στο πάνω μέρος της μονάδας, εξασφαλίζοντας εύκολη σύνδεση κα προσβασιμότητα. Αυτό σημαίνει ότι δεν απαιτούνται συνδέσεις στο πίσω μέρος της μονάδας, με αποτέλεσμα μικρότερο εμβαδόν εγκατάστασης. Τα εξαρτήματα είναι προσβάσιμα από το μπροστινό μέρος 16

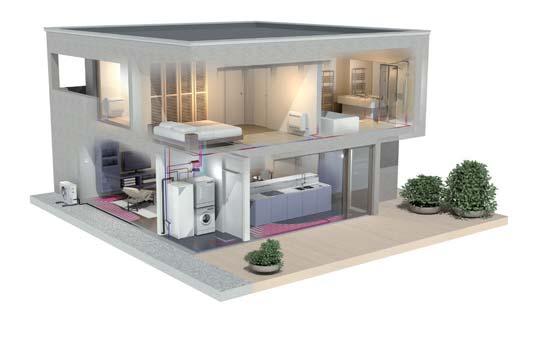

17 2. Daikin Altherma split χαμηλών θερμοκρασιών Χάρη στο σχεδιασμό «όλα-σε-ένα», ο χώρος εγκατάστασης έχει ελαχιστοποιηθεί τόσο όσον αφορά το εμβαδόν όσο και το ύψος 1 Σε σύγκριση με την παραδοσιακή διαιρούμενη έκδοση με επίτοιχη εσωτερική μονάδα και ξεχωριστό δοχείο ΖΝΧ, η ολοκληρωμένη εσωτερική μονάδα μειώνει σημαντικά τον απαιτούμενο χώρο εγκατάστασης. Τυπική διάταξη Ολοκληρωμένη εσωτερική μονάδα Hydrobox Δοχείο ΖΝΧ Πάνω από 30% λιγότερος χώρος mm 580 mm X 370 mm 950 mm + X 728 mm 600 mm 728 mm 2 Μικρότερο εμβαδόν: με πλάτος μόνο 600 mm και βάθος 728 mm, η ολοκληρωμένη εσωτερική μονάδα έχει παρόμοιο εμβαδόν με άλλες οικιακές συσκευές. Για την εγκατάσταση, δεν απαιτείται σχεδόν καθόλου ελεύθερος χώρος στα πλάγια ούτε χώρος πίσω από τη μονάδα για τις σωληνώσεις, αφού οι συνδέσεις των σωληνώσεων βρίσκονται στο πάνω μέρος. Αυτό έχει σαν αποτέλεσμα να απαιτείται εμβαδόν εγκατάστασης μόνο 0,45 τ.μ. 600 mm + 10 mm ελεύθερος χώρος και στις δύο πλευρές 3 4 Χαμηλό ύψος εγκατάστασης: τόσο η έκδοση 180 λίτρων όσο και η έκδοση 260 λίτρων έχει ύψος 173 εκ. Το απαιτούμενο ύψος εγκατάστασης είναι λιγότερο από 2 μέτρα. Οι μικρές διαστάσεις της ολοκληρωμένης εσωτερικής μονάδας τονίζονται ακόμη περισσότερο από την κομψή και μοντέρνα εμφάνισή της, που την κάνει να συνδυάζεται εύκολα με άλλες οικιακές συσκευές. Διατίθεται και ειδική έκδοση με δύο διαφορετικές θερμοκρασίες προσαγωγής *Μονάδα EHVZ, σε έκδοση 180lt και μόνο για θέρμανση. 17

18 2. Daikin Altherma split χαμηλών θερμοκρασιών Daikin Altherma split χαμηλών θερμοκρασιών EHVΧ-CB + ERLQ-CV3/CW1 EHVX-CB ERLQ004CV3 Στοιχεία απόδοσης EHVX + ERLQ 04S18 CB3V CV3 Θερμική απόδοση Ονομ. kw 4,40 (1) / 4,03 (2) Ψυκτική απόδοση Ονομ. kw 4,08 (1) / 4,17 (2) Απορροφ. ισχύς Θέρμανση Ονομ. kw 0,870 (1) / 1,13 (2) Ψύξη Ονομ. kw 0,900 (1) / 1,80 (2) COP 5,04 (1) / 3,58 (2) EER 4,55 (1) / 2,32 (2) 08S18CB3V /08S26CB9W + 006CV3 6,00 (1) / 5,67 (2) 5,88 (1) / 4,84 (2) 1,27 (1) / 1,59 (2) 1,51 (1) / 2,07 (2) 4,74 (1) / 3,56 (2) 3,89 (1) / 2,34 (2) 08S18CB3V /08S26CB9W + 008CV3 7,40 (1) / 6,89 (2) 6,20 (1) / 5,36 (2) 1,66 (1) / 2,01 (2) 1,64 (1) / 2,34 (2) 4,45 (1) / 3,42 (2) 3,79 (1) / 2,29 (2) 11S18CB3 /11S26CB9W + 011CV3 11,2 (1) / 11,0 (2) 12,1 (1) / 11,7 (2) 2,43 (1) / 3,10 (2) 3,05 (1) / 4,31 (2) 4,60 (1) / 2,75 (2) / 3,55 (3) / 2,10 (4) 3,98 (1) / 2,72 (2) 16S18CB3V /16S26CB9W + 014CV3 14,5 (1) / 13,6 (2) 12,7 (1) / 12,6 (2) 3,37 (1) / 4,10 (2) 3,21 (1) / 5,08 (2) 4,30 (1) / 2,65 (2) / 3,32 (3) / 2,08 (4) 3,96 (1) / 2,47 (2) 16S18CB3V / 16S26CB9W + 016CV3 16,0 (1) / 15,2 (2) 13,8 (1) / 13,1 (2) 3,76 (1) / 4,66 (2) 3,74 (1) / 5,73 (2) 4,25 (1) / 2,64 (2) / 3,26 (3) / 2,09 (4) 3,69 (1) / 2,29 (2) 11S18CB3V / 11S26CB9W + 011CW1 11,2 (1) / 11,0 (2) 12,1 (1) / 11,7 (2) 2,43 (1) / 3,10 (2) 3,05 (1) / 4,31 (2) 4,60 (1) / 2,75 (2) / 3,55 (3) / 2,10 (4) 3,98 (1) / 2,72 (2) 16S18CB3V / 16S26CB9W + 014CW1 14,5 (1) / 13,6 (2) 12,7 (1) / 12,6 (2) 3,37 (1) / 4,10 (2) 3,21 (1) / 5,08 (2) 4,30 (1) / 2,65 (2) / 3,32 (3) / 2,08 (4) 3,96 (1) / 2,47 (2) 16S18CB3V /16S26CB9W + 016CW1 16,0 (1) / 15,2 (2) 13,8 (1) / 13,1 (2) 3,76 (1) / 4,66 (2) 3,74 (1) / 5,73 (2) 4,25 (1) / 2,64 (2) / 3,26 (3) / 2,09 (4) Θέρμανση ZNX Γενικά Δηλωμένο προφίλ φορτίου L XL L XL L XL L XL L XL L XL L XL L XL Μέσο κλίμα ηwh (απόδοση θέρμανσης νερού) % Ενεργειακή κλάση απόδοσης θέρμανσης νερού A Θέρμανση χώρου Έξοδος νερού μέσου κλίματος 55 C Έξοδος νερού μέσου κλίματος 35 C Γενικά SCOP 3,20 3,22 3,23 3,09 3,16 3,06 3,09 3,16 3,06 Κλάση εποχιακής απόδοσης θέρμανσης χώρου Κλάση εποχιακής απόδοσης θέρμανσης χώρου A++ A+ Γενικά SCOP 4,52 4,29 4,34 3,98 3,90 3,80 3,98 3,90 3,80 ηs (Εποχιακή απόδοση θέρμανσης χώρου) % Κλάση εποχιακής απόδοσης θέρμανσης χώρου A++ A+ A++ A+ 3,69 (1) / 2,29 (2) Εσωτερική μονάδα EHBX 04S18 CB3V 08S18CB3V /08S26CB9W 08S18CB3V /08S26CB9W 11S18CB3V /11S26CB9W 16S18CB3V /16S26CB9W 16S18CB3V /16S26CB9W 11S18CB3V /11S26CB9W 16S18CB3V /16S26CB9W 16S18CB3V /16S26CB9W Περίβλημα Χρώμα Λευκό Υλικό Λαμαρίνα με επικάλυψη Διαστάσεις Μονάδα ΎψοςxΠλάτοςxΒάθος mm 1,732x600x728 Βάρος Μονάδα kg Δοχείο Όγκος νερού l Μέγιστη θερμοκρασία νερού C 65 Μέγιστη επιτρεπόμενη πίεση νερού bar 10 Αντιδιαβρωτική προστασία Ανόδιο Εύρος λειτουργίας Θέρμανση Πλευρά νερού Ελάχ.~Μέγ. C 15~55 15~55 Ψύξη Πλευρά νερού Ελάχ.~Μέγ. C 5~22 ZNX Πλευρά νερού Ελάχ.~Μέγ. C 25~60 25~60 / 60 Ψυκτικό Φόρτιση TCO₂eq - GWP 2.087,5 Στάθμη ηχητικής ισχύος Ονομ. dba Στάθμη ηχητικής πίεσης Ονομ. dba Εξωτερική μονάδα ERLQ 004CV3 006CV3 008CV3 011CV3 014CV3 016CV3 011CW1 014CW1 016CW1 Διαστάσεις Μονάδα ΎψοςxΠλάτοςxΒάθος mm 735x832x x900x320 Βάρος Μονάδα kg Συμπιεστής Ποσότητα 1 Τύπος Ερμητικά κλειστός συμπιεστής swing Ερμητικά κλειστός, σπειροειδής συμπιεστής Εύρος λειτουργίας Ψύξη Ελάχ.~Μέγ. CDB 10~43 10~46 Θέρμανση Ελάχ.~Μέγ. CDB -25~25-25~35 Ψυκτικό Τύπος R-410A GWP 2.087,5 Φόρτιση TCO₂eq.kg 3,1/1.5 3,3/1.6 7,1/3.4 Έλεγχος Θερμοεκτονωτική βαλβίδα (ηλεκτρονική) Στάθμη ηχητικής ισχύος Στάθμη ηχητικής πίεσης Θέρμανση Ονομ. dba Ψύξη Ονομ. dba Θέρμανση Ονομ. dba Ψύξη Ονομ. dba Τροφοδοσία ισχύος Ονομασία/Φάση/Συχνότητα/Τάση Hz/V V3/1~/50/230 W1/3N~/50/400 Ρεύμα Συνιστώμενες ασφάλειες A (1) Ψύξη Ta 35 C - LWE 18 C (DT = 5 C), θέρμανση Ta DB/WB 7 C/6 C - LWC 35 C (DT = 5 C) (2) Ψύξη Ta 35 C - LWE 7 C (DT = 5 C), θέρμανση Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) Ta DB -7 C (RH85%) - LWC 35 C (4) Ta DB -7 C (RH85%) - LWC 45 C (5) Περιέχει φθοριούχα αέρια του θερμοκηπίου 18

19 Daikin Altherma split χαμηλών θερμοκρασιών EHVX-CB + ERHQ-BV3/BW1 EHVX-CB ERHQ-BV3 Στοιχεία απόδοσης EHVX + ERHQ 11S18CB3V / 11S26CB9W + 011BV3 16S18CB3V / 16S26CB9W + 014BV3 16S18CB3V / 16S26CB9W + 016BV3 11S18CB3V / 11S26CB9W + 011BW1 16S18CB3V / 16S26CB9W + 014BW1 16S18CB3V / 16S26CB9W + 016BW1 Θερμική απόδοση Ονομ. kw 11,2 (1) / 10,3 (2) 14,0 (1) / 13,1 (2) 16,0 (1) / 15,2 (2) 11,3 (1) / 11,0 (2) 14,5 (1) / 13,6 (2) 16,1 (1) / 15,1 (2) Ψυκτική απόδοση Ονομ. kw 13,9 (1) / 10,0 (2) 17,3 (1) / 12,5 (2) 17,8 (1) / 13,1 (2) 15,1 (1) / 11,7 (2) 16,1 (1) / 12,6 (2) 16,8 (1) / 13,1 (2) Απορροφ. ισχύς Θέρμανση Ονομ. kw 2,55 (1) / 3,17 (2) 3,26 (1) / 4,04 (2) 3,92 (1) / 4,75 (2) 2,63 (1) / 3,24 (2) 3,42 (1) / 4,21 (2) 3,82 (1) / 4,69 (2) Ψύξη Ονομ. kw 3,86 (1) / 3,69 (2) 5,86 (1) / 5,69 (2) 6,87 (1) / 5,95 (2) 4,53 (1) / 4,31 (2) 5,43 (1) / 5,08 (2) 6,16 (1) / 5,73 (2) COP 4,39 (1) / 3,25 (2) 4,29 (1) / 3,24 (2) 4,08 (1) / 3,20 (2) 4,30 (1) / 3,39 (2) 4,24 (1) / 3,22 (2) 4,20 (1) / 3,22 (2) EER 3,60 (1) / 2,71 (2) 2,95 (1) / 2,32 (2) 2,59 (1) / 2,20 (2) 3,32 (1) / 2,72 (2) 2,96 (1) / 2,47 (2) 2,72 (1) / 2,29 (2) Θέρμανση ZNX Γενικά Δηλωμένο προφίλ φορτίου L XL L XL L XL L XL L XL L XL Μέσο κλίμα ηwh (απόδοση θέρμανσης νερού) % 90,5 95,3 90,5 95,3 90,5 95,3 84,3 87,3 84,3 87,3 84,3 87,3 Ενεργειακή κλάση απόδοσης θέρμανσης νερού Θέρμανση χώρου Έξοδος νερού Γενικά SCOP 2,86 2,82 2,92 2,90 2,80 2,96 μέσου κλίματος ηs (Εποχιακή % 55 C απόδοση θέρμανσης χώρου) Κλάση εποχιακής απόδοσης θέρμανσης χώρου A+ Έξοδος νερού Γενικά SCOP 2,99 3,23 3,29 3,08 3,34 3,33 μέσου κλίματος ηs (Εποχιακή % 35 C απόδοση θέρμανσης χώρου) Κλάση εποχιακής απόδοσης θέρμανσης χώρου A A+ A A+ Εσωτερική μονάδα EHVX 11S18CB3V 16S18CB3V 16S18CB3V 11S18CB3V 16S18CB3V 16S18CB3V / 11S26CB9W / 16S26CB9W / 16S26CB9W / 11S26CB9W / 16S26CB9W / 16S26CB9W Περίβλημα Χρώμα Λευκό Υλικό Λαμαρίνα με επικάλυψη Διαστάσεις Μονάδα ΎψοςxΠλάτοςxΒάθος mm 1.732x600x728 Βάρος Μονάδα kg Δοχείο Όγκος νερού l Μέγιστη θερμοκρασία νερού C 65 Μέγιστη επιτρεπόμενη πίεση νερού bar 10 Αντιδιαβρωτική προστασία Ανόδιο Εύρος λειτουργίας Θέρμανση Πλευρά νερού Ελάχ.~Μέγ. C 15~55 Ψύξη Πλευρά νερού Ελάχ.~Μέγ. C 5~22 ZNX Πλευρά νερού Ελάχ.~Μέγ. C 25~60 / 60 Ψυκτικό Φόρτιση TCO₂eq - GWP 2.087,5 Στάθμη ηχητικής ισχύος Ονομ. dba Στάθμη ηχητικής πίεσης Ονομ. dba Εξωτερική μονάδα ERHQ 011BV3 014BV3 016BV3 011BW1 014BW1 016BW1 Διαστάσεις Μονάδα ΎψοςxΠλάτοςxΒάθος mm 1.170x900x x900x320 Βάρος Μονάδα kg Συμπιεστής Ποσότητα 1 Τύπος Ερμητικά κλειστός, σπειροειδής συμπιεστής Εύρος λειτουργίας Ψύξη Ελάχ.~Μέγ. CDB 10~46 Θέρμανση Ελάχ.~Μέγ. CDB -20~35 Ψυκτικό Τύπος R-410A Φόρτιση kg 2,7 3,0 TCO₂eq 5,6 6,3 GWP 2.087,5 Έλεγχος Θερμοεκτονωτική βαλβίδα (ηλεκτρονική) Στάθμη ηχητικής ισχύος Θέρμανση Ονομ. dba Ψύξη Ονομ. dba Θέρμανση Ονομ. dba Ψύξη Ονομ. dba Στάθμη ηχητικής πίεσης Τροφοδοσία ισχύος Ονομασία/Φάση/Συχνότητα/Τάση Hz/V V3/1~/50/230 W1/3N~/50/400 Ρεύμα Συνιστώμενες ασφάλειες A (1) Ψύξη Ta 35 C - LWE 18 C (DT = 5 C), θέρμανσηta DB/WB 7 C/6 C - LWC 35 C (DT = 5 C) (2) Ψύξη Ta 35 C - LWE 7 C (DT = 5 C), θέρμανση Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) Περιέχει φθοριούχα αέρια του θερμοκηπίου A 19

20 Τεχνολογία αέρα-νερού 2.3 Daikin Altherma monobloc χαμηλών θερμοκρασιών Εγγυημένη λειτουργία: Η Daikin Altherma είναι κατάλληλη για όλες τις κλιματικές συνθήκες με αντοχή ακόμη και σε ακραίες συνθήκες ψύχους. Γιατί να επιλέξετε ένα σύστημα monobloc Δεν απαιτείται χώρος στο εσωτερικό για το σύστημα θέρμανσης Γρήγορη εγκατάσταση: μόνο σωλήνες νερού φθάνουν στο εσωτερικό από την εξωτερική μονάδα καθώς όλα τα υδραυλικά εξαρτήματα περιλαμβάνονται μέσα σε αυτήν Δοχείο ζεστού νερού Θερμαντικό σώμα χαμηλών θερμοκρασιών Εξωτερική μονάδα 20

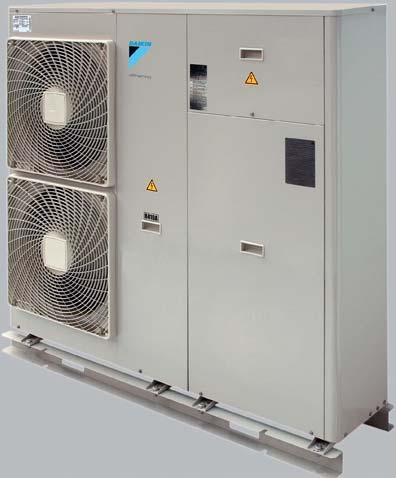

21 2. Daikin Altherma split χαμηλών θερμοκρασιών Εξωτερική μονάδα μόνο 1. Όλα τα υδραυλικά εξαρτήματα περιλαμβάνονται στην εξωτερική μονάδα Κουτί καλωδίωσης Η Daikin Altherma LT monobloc των 5kW και 7kW, απαιτεί μόνο ένα χειριστήριο εσωτερικού χώρου, για τη θέρμανση χώρου. Για συνδυασμό με παραγωγή ζεστού νερού χρήσης, προστίθεται ένα κουτί καλωδίωσης. Η εξωτερική μονάδα μπορεί να εγκατασταθεί σχεδόν οπουδήποτε, κάτω από ένα περβάζι ή ακόμη και σε έναν πολύ μικρό κήπο. Γι' αυτό και είναι τέλεια επιλογή τόσο για νεόκτιστες κατοικίες όσο και για ανακαινίσεις. 2. Χάρη στο μικρό της αποτύπωμα είναι ιδανική για κατοικίες με περιορισμένο χώρο Η εξωτερική μονάδα περιλαμβάνει όλα τα υδραυλικά εξαρτήματα Απαιτεί το μικρότερο χώρο εγκατάστασης στην αγορά: Υ735 x Π1085 x Β360 mm μόνο 80 kg Η δυνατότητα εγκατάστασης του χειριστηρίου και του κουτιού καλωδίωσης σε διαφορετικές θέσεις επιτρέπει την ευέλικτη εγκατάστασή τους μέσα στο σπίτι 735 mm 3. Όλα όσα χρειάζεστε από ένα σημείο Η Daikin Altherma monobloc λειτουργεί αποδοτικά με τα ενδοδαπέδια συστήματα, τα θερμαντικά σώματα και τις μονάδες fan-coil της Daikin και μπορεί να συνδυαστεί με ηλιακά συστήματα θέρμανσης. Μπορείτε επομένως να βασιστείτε στη Daikin για μια ολοκληρωμένη λύση mm Μονάδα 5 kw και 7 kw 360 mm Σύνδεση με σωληνώσεις νερού. Δεν απαιτούνται σωληνώσεις ψυκτικού μέσου 4. Πλήρης σειρά Η πλήρης σειρά περιλαμβάνει εκδόσεις ψύξης/θέρμανσης και θέρμανσης μόνο, με ισχύ 5 kw, 7 kw, 11kW, 14 kw και 16kW Προστασία υδραυλικών εξαρτημάτων έναντι παγετού Για την προστασία των σωλήνων νερού από παγετό κατά τους χειμερινούς μήνες, όλα τα υδραυλικά εξαρτήματα διαθέτουν μόνωση. Επίσης, ειδικό λογισμικό ενεργοποιεί την αντλία και την εφεδρική ηλεκτρική αντίσταση εάν είναι απαραίτητο. Αυτό αποτρέπει την πτώση της θερμοκρασίας του νερού κάτω από το σημείο παγετού και εξαλείφει την ανάγκη προσθήκης γλυκόλης στους σωλήνες νερού. Μονάδα 11 kw, 14 kw και 16 kw 21

22 Daikin Altherma monobloc χαμηλών θερμοκρασιών EDLQ-CV3/EBLQ-CV3 EBLQ-CV3 Μία μονάδα EDLQ/EBLQ 05CV3 07CV3 05CV3 07CV3 Θερμική απόδοση Ονομ. kw 4,40 (1) / 4,03 (2) 7,00 (1) / 6,90 (2) 4,40 (1) / 4,03 (2) 7,00 (1) / 6,90 (2) Ψυκτική απόδοση Ονομ. kw - 3,88 (1) / 4,17 (2) 5,20 (1) / 5,36 (2) Απορροφ. ισχύς Ψύξη Ονομ. kw - 0,950 (1) / 1,80 (2) 1,37 (1) / 2,34 (2) Θέρμανση Ονομ. kw 0,880 (1) / 1,13 (2) 1,55 (1) / 2,02 (2) 0,880 (1) / 1,13 (2) 1,55 (1) / 2,02 (2) COP 5,00 (1) / 3,58 (2) 4,52 (1) / 3,42 (2) 5,00 (1) / 3,58 (2) 4,52 (1) / 3,42 (2) EER - 4,07 (1) / 2,32 (2) 3,80 (1) / 2,29 (2) Διαστάσεις Μονάδα Ύψος mm 735 Πλάτος mm Βάθος mm 350 Βάρος Μονάδα kg 76,0 80,0 76,0 80,0 Εύρος λειτουργίας Θέρμανση Πλευρά νερού Ελάχ.~Μέγ. C 15~55,0 Ψύξη Περιβάλλοντος Ελάχ.~Μέγ. CDB -~- 10,0~43,0 Πλευρά νερού Ελάχ.~Μέγ. C -~- 5,0~22,0 Ψυκτικό Τύπος R-410A GWP 2.087,5 Φόρτιση kg 1,3 1,5 1,3 1,5 TCO₂eq 2,7 3,0 2,7 3,0 Έλεγχος Θερμοεκτονωτική βαλβίδα (ηλεκτρονική) Στάθμη ηχητικής Θέρμανση Ονομ. dba 60 ισχύος Ψύξη Ονομ. dba - 63,0 Στάθμη ηχητικής Θέρμανση Ονομ. dba 50 πίεσης Ψύξη Ονομ. dba - 50 Θέρμανση χώρου Έξοδος νερού μέσου κλίματος 55 C Έξοδος νερού μέσου κλίματος 35 C Γενικά Γενικά ηs (Εποχιακή απόδοση θέρμανσης χώρου) % SCOP 3,20 3,22 3,20 3,22 Κλάση εποχιακής απόδοσης θέρμανσης χώρου A++ ηs (Εποχιακή % απόδοση θέρμανσης χώρου) SCOP 4,39 4,14 4,39 4,14 Κλάση εποχιακής απόδοσης θέρμανσης χώρου A++ (1) Ψύξη Ta 35 C - LWE 18 C (DT = 5 C), θέρμανσηta DB/WB 7 C/6 C - LWC 35 C (DT = 5 C) (2) Ψύξη Ta 35 C - LWE 7 C (DT = 5 C), θέρμανση Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) Περιέχει φθοριούχα αέρια του θερμοκηπίου Κουτί καλωδίωσης EKCB07CV3 EK2CB07CV3 Διαστάσεις Μονάδα Ύψος mm 360 Πλάτος mm 340 Βάθος mm 97 Βάρος Μονάδα kg 4 Εύρος λειτουργίας Θέρμανση Περιβάλλοντος Ελάχ.~Μέγ. - Εσωτερική Περιβάλλοντος Ελάχ. CDB 5 εγκατάσταση Μέγ. CDB 35 Ψυκτικό Φόρτιση TCO₂eq - Έλεγχος - GWP - Κιτ εφεδρικής ηλεκτρικής αντίστασης EKMBUHC3V3 EKMBUHC9W1 Διαστάσεις Μονάδα Ύψος mm 560 Πλάτος mm 250 Βάθος mm 210 Βάρος Μονάδα kg

23 Daikin Altherma monobloc χαμηλών θερμοκρασιών EB(L/H)Q-BB6V3/W1 ED(L/H)Q-BB6V3/W1 EB(L/H)Q-BB ED(L/H)Q-BB Μία μονάδα EBLQ/EBHQ 011BB6V3 014BB6V3 016BB6V3 011BB6W1 014BB6W1 016BB6W1 Θερμική απόδοση Ονομ. kw 11,20 (1) / 10,87 (2) 14,00 (1) / 13,10 (2) 16,00 (1) / 15,06 (2) 11,20 (1) / 10,87 (2) 14,00 (1) / 13,10 (2) 16,00 (1) / 15,06 (2) Ψυκτική απόδοση Ονομ. kw 12,9 (1) / 10,0 (2) 16,0 (1) / 12,5 (2) 16,7 (1) / 13,1 (2) 12,9 (1) / 10,0 (2) 16,0 (1) / 12,5 (2) 16,7 (1) / 13,1 (2) Απορροφ. ισχύς Ψύξη Ονομ. kw 3,87 (1) / 3,69 (2) 5,75 (1) / 5,39 (2) 6,36 (1) / 5,93 (2) 3,87 (1) / 3,69 (2) 5,40 (1) / 5,06 (2) 6,15 (1) / 5,75 (2) Θέρμανση Ονομ. kw 2,56 (1) / 3,31 (2) 3,29 (1) / 4,01 (2) 3,88 (1) / 4,71 (2) 2,60 (1) / 3,21 (2) 3,30 (1) / 4,07 (2) 3,81 (1) / 4,66 (2) COP 4,38 (1) / 3,28 (2) 4,25 (1) / 3,27 (2) 4,12 (1) / 3,20 (2) 4,31 (1) / 3,38 (2) 4,24 (1) / 3,22 (2) 4,20 (1) / 3,23 (2) EER 3,32 (1) / 2,71 (2) 2,78 (1) / 2,32 (2) 2,63 (1) / 2,21 (2) 3,32 (1) / 2,71 (2) 2,96 (1) / 2,47 (2) 2,72 (1) / 2,28 (2) Διαστάσεις Μονάδα Ύψος mm Πλάτος mm Βάθος mm 382 Βάρος Μονάδα kg 180 Υδραυλικό τμήμα Ρεύμα εφεδρικής ηλεκτρικής αντίστασης Τύπος 6V3 6W1 Τροφοδοσία Φάση/ Hz/V ισχύος Συχνότητα / Τάση 1~/50/230 3~/50/400 Εύρος λειτουργίας Θέρμανση Περιβάλλοντος Ελάχ.~Μέγ. CWB -20~35-25~35 Πλευρά νερού Ελάχ.~Μέγ. C 15 (3)~55 (3) Ψύξη Περιβάλλοντος Ελάχ.~Μέγ. CDB 10~46 Πλευρά νερού Ελάχ.~Μέγ. C 5~22 Ψυκτικό Τύπος R-410A Φόρτιση kg 3,0 TCO₂eq 6,2 Έλεγχος Θερμοεκτονωτική βαλβίδα (ηλεκτρονική) GWP Στάθμη ηχητικής Θέρμανση Ονομ. dba ισχύος Ψύξη Ονομ. dba Στάθμη ηχητικής Θέρμανση Ονομ. dba πίεσης Ψύξη Ονομ. dba Τμήμα συμπιεστή Θέρμανση χώρου Κεντρική παροχή ρεύματος Έξοδος νερού μέσου κλίματος 55 C Έξοδος νερού μέσου κλίματος 35 C Όνομα V3 W1 Φάση 1~ 3N~ Συχνότητα Hz 50 Τάση V Γενικά ηs (Εποχιακή % απόδοση θέρμανσης χώρου) SCOP 2,70 2,71 2,60 2,75 2,82 2,85 Κλάση εποχιακής απόδοσης θέρμανσης χώρου A+ Γενικά ηs (Εποχιακή % απόδοση θέρμανσης χώρου) SCOP 3,30 3,32 3,15 3,30 3,31 3,25 Κλάση εποχιακής απόδοσης θέρμανσης χώρου A+ (1) Ψύξη Ta 35 C - LWE 18 C (DT = 5 C), θέρμανσηta DB/WB 7 C/6 C - LWC 35 C (DT = 5 C) (2) Ψύξη Ta 35 C - LWE 7 C (DT = 5 C), θέρμανση Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) 15 C-25 C: BUH μόνο, χωρίς λειτουργία αντλίας θερμότητας = κατά τη διαδικασία εκκίνησης 23

24 Τεχνολογία αέρα-νερού 2.4 Daikin Altherma split χαμηλών θερμοκρασιών με ηλιακή υποστήριξη (ISU) Η ολοκληρωμένη ηλιακή μονάδα μεγιστοποιεί τη χρήση ανανεώσιμων πηγών ενέργειας και προσφέρει κορυφαία άνεση Με την προσθήκη ηλιακών συλλεκτών (πρόσθετος εξοπλισμός), η μονάδα χρησιμοποιεί δωρεάν ενέργεια από τον ήλιο για την υποστήριξη της θέρμανσης και την παραγωγή ζεστού νερού χρήσης (ΖΝΧ). Στη μέγιστη απόδοσή της, το 80% της ηλιακής ενέργειας μπορεί να μετατραπεί σε οφέλιμη θερμότητα, χάρη στην εξαιρετικά υψηλή απόδοση των επίπεδων ηλιακών συλλεκτών μας. Η ηλιακή ενέργεια και οι αντλίες θερμότητας αλληλοσυμπληρώνονται ιδανικά σε αυτή την εφαρμογή. Η αντλία θερμότητας προσθέτει την απαιτούμενη ποσότητα θερμότητας στο σύστημα ώστε να ανταποκριθεί στη ζήτηση. Σε συνδυασμό με αντλία θερμότητας, η οποία εκμεταλλεύεται επίσης ανανεώσιμη ενέργεια του περιβάλλοντος, η χρήση βοηθητικής ενέργειας (ηλεκτρική αντίσταση) μειώνεται στο ελάχιστο. Το παρακάτω γράφημα δείχνει πότε και πόσο το ηλιακό σύστημα υποστηρίζει τη θέρμανση και την παραγωγή ζεστού νερού. kwh Χρήση ηλιακής ενέργεια για θέρμανση και ΖΝΧ Αντλία θερμότητας (θερμότητα περιβάλλοντος) Ηλεκτρική αντίσταση Ιαν. Φεβρ. Μάρτ. Απρ. Μάιος Ιούν. Ιούλ. Αύγ. Σεπτ. Οκτ. Νοεμ. Δεκ. Ανάλογα με τις ανάγκες του πελάτη σας, μπορεί να χρησιμοποιηθεί σύστημα κλειστού ή ανοικτού κυκλώματος. Ηλιακό σύστημα ανοικτού κυκλώματος (drain-back) με EHSH(X)-B Οι ηλιακοί συλλέκτες γεμίζουν με νερό μόνον όταν υπάρχει επαρκής θερμότητα από τον ήλιο. Τότε, ο κυκλοφορητής τίθεται σε λειτουργία και μεταφέρει το νερό στους συλλέκτες το οποίο επιστρέφει βαρυτικά στο δοχείο. Ηλιακό σύστημα κλειστού (υπό πίεση) κυκλώματος με EHSH(X)B-B Εάν απαιτείται, μπορεί να χρησιμοποιηθεί επίσης σύστημα κλειστού κυκλώματος. Το σύστημα γεμίζει με νερό που περιέχει την κατάλληλη ποσότητα αντιψυκτικού, ώστε να αποφευχθεί το πάγωμα κατά τους χειμερινούς μήνες. Ολόκληρο το σύστημα τίθεται υπό πίεση και σφραγίζεται. Αν η ηλιακή ακτινοβολία δεν είναι επαρκής ή αν το ηλιακό δοχείο αποθήκευσης ζεστού νερού δεν χρειάζεται περισσότερη θερμότητα, η αντλία τροφοδοσίας κλείνει και ολόκληρο το ηλιακό σύστημα αδειάζει μέσα στο δοχείο αποθήκευσης. Η προσθήκη αντιψυκτικού δεν είναι απαραίτητη καθώς όταν η εγκατάσταση δεν χρησιμοποιείται, οι επιφάνειες του συλλέκτη είναι άδειοι και δεν διατρέχουν κανένα κίνδυνο. Άλλο ένα περιβαλλοντικό πλεονέκτημα! ON Ηλιακό σύστημα ανοικτού κυκλώματος (drain-back) ON Ηλιακό σύστημα κλειστού κυκλώματος 24

25 Ελαφρύ πλαστικό δοχείο με υψηλές προδιαγραφές υγιεινής Το ενσωματωμένο δοχείο ζεστού νερού χρήσης διαθέτει υψηλές προδιαγραφές υγιεινής και προηγμένη τεχνολογία. Χάρη στην αρχή της ταχυθέρμανσης, δεν μπορούν να αναπτυχθούν βακτήρια λεγεωνέλλας, εξαλείφοντας έτσι την ανάγκη για λειτουργία απολύμανσης. Τα οφέλη του νερού άριστης υγιεινής έχουν επιβεβαιωθεί σε εκτενή μελέτη του Ινστιτούτου Υγιεινής του Πανεπιστημίου του Tübingen. Επιλογή Bivalent: δυνατότητα συνδυασμού με δευτερεύουσα πηγή θερμότητας (μόνο EHSH(X)B-B) Δυνατότητα αποδοτικής αποθήκευσης θερμότητας από άλλες πηγές στην εσωτερική μονάδα. Ένα τέτοιο σύστημα μπορεί επίσης να υποστηριχθεί από λέβητες πετρελαίου, αερίου, λέβητες πέλετ ή ξύλου, που ενδεχομένως προυπήρχαν στην εγκατάσταση. Αν δεν εγκαταστήσετε ένα ηλιακό σύστημα από την αρχή, μπορεί να τοποθετηθεί εύκολα και γρήγορα σε δεύτερο χρόνο. Δυνατότητα ελέγχου μέσω εφαρμογής 1. Έλεγχος από απόσταση Απλός χειρισμός με πλοήγηση και έλεγχο από μενού που προσαρμόζεται στις ανάγκες σας και μπορεί να γίνει μέσω smartphone. 2. Ευανάγνωστη οθόνη και εύκολες τροποποιήσεις Η οθόνη απεικονίζει τιμές και παραμέτρους σε μορφή απλού κειμένου. Όλες οι λειτουργίες, τα χρονοπρογράμματα και οι παράμετροι λειτουργίας μπορούν να ρυθμιστούν και να τροποποιηθούν γρήγορα. 3. Απλό χειριστήριο για εύκολη ρύθμιση Η θερμοκρασία του νερού για τη θέρμανση ρυθμίζεται σύμφωνα με την εξωτερική θερμοκρασία. Ο ελεγκτής ανιχνεύει αυτόματα εάν είναι χειμώνας ή καλοκαίρι, και ενεργοποιεί/απενεργοποιεί το πρόγραμμα θέρμανσης ανάλογα με τη ζήτηση. Ο ελεγκτής έχει εύκολη και διαισθητική λειτουργία και μπορεί να επεκταθεί με τη χρήση ενός χειριστηρίου χώρου, το οποίο είναι πολύ πρακτικό για τον έλεγχο και την παρακολούθηση του συστήματος θέρμανσης. 25

26 Daikin Altherma split χαμηλών θερμοκρασιών με ηλιακή υποστήριξη (ISU) EHSX-B + ERLQ-CV3/CW1 Στοιχεία απόδοσης EHSX + ERLQ Θερμική απόδοση Ονομ. kw 4,53 (1) / 11,80 (1) / 14,81 (1) / 15,34 (1) / 3,98 (2) / 4,26 (3) / 3,47 (4) 6,06 (1) / 5,78 (2) / 5,29 (3) / 4,60 (4) 7,78 (1) / 7,27 (2) / 5,53 (3) / 5,51 (4) 10,40 (2) / 6,00 (3) / 7,70 (4) 13,73 (2) / 8,28 (3) / 9,57 (4) 14,86 (2) / 8,04 (3) / 10,10 (4) Ψυκτική απόδοση Ονομ. kw 4,4 (1) / 15,1 (1) / 16,1 (1) / 16,8 (1) / 5,2 (1) / 4,6 (2) 4,0 (2) 11,7 (2) 12,6 (2) 13,1 (2) Απορροφ. ισχύς Θέρμανση Ονομ. kw 0,87 (1) / 2,57 (1) / 1,04 (2) / 1,30 (1) / 1,58 (2) / 1,69 (1) / 2,04 (2) / 3,13 (2) / 3,42 (1) / 4,07 (2) / 1,49 (3) / 1,88 (3) / 1,26 (4) 1,98 (3) / 1,56 (4) 2,43 (3) / 3,17 (3) / 2,93 (4) 0,85 (4) 2,35 (4) Ψύξη Ονομ. kw 1,05 (1) / 4,55 (1) / 5,44 (1) / 6,18 (1) / 1,43 (1) / 1,85 (2) 1,41 (2) 4,30 (2) 5,10 (2) 5,72 (2) COP 5,23 (1) / 4,47 (1) / 4,27 (1) / 4,10 (1) / 3,84 (2) / 4,65 (1) / 3,66 (2) / 4,60 (1) / 3,57 (2) / 3,32 (2) / 3,34 (2) / 3,22 (2) / 2,85 (3) / 2,73 (3) / 3,64 (4) 2,78 (3) / 3,54 (4) 2,45 (3) / 2,58 (3) / 2,44 (3) / 4,07 (4) 3,29 (4) 3,22 (4) 3,15 (4) EER 4,21 (1) / 3,32 (1) / 2,96 (1) / 2,72 (1) / 3,65 (1) / 2,51 (2) 2,85 (2) 2,72 (2) 2,47 (2) 2,29 (2) Θέρμανση ΖΝΧ Γενικά ηλωμένο προφίλ φορτίου L XL L XL Μέσο κλίμα ηwh (απόδοση θέρμανσης νερού) % Ενεργειακή κλάση απόδοσης 11,80 (1) / 10,40 (2) / 6,00 (3) / 7,70 (4) 15,1 (1) / 11,7 (2) 2,57 (1) / 3,13 (2) / 2,43 (3) / 2,35 (4) 4,55 (1) / 4,30 (2) 4,47 (1) / 3,32 (2) / 2,45 (3) / 3,29 (4) 3,32 (1) / 2,72 (2) 14,81 (1) / 13,73 (2) / 8,28 (3) / 9,57 (4) 16,1 (1) / 12,6 (2) 15,34 (1) / 14,86 (2) / 8,04 (3) / 10,10 (4) 16,8 (1) / 13,1 (2) 3,42 (1) / 4,07 (2) / 3,17 (3) / 2,93 (4) 5,44 (1) / 5,10 (2) 4,27 (1) / 3,34 (2) / 2,58 (3) / 3,22 (4) θέρμανσης νερού A Θέρμανση χώρου Έξοδος νερού Γενικά ηs (Εποχιακή % μέσου κλίματος 55 C απόδοση θέρμανσης χώρου) Κλάση εποχιακής απόδοσης θέρμανσης χώρου A++ Εσωτερική μονάδα EHSX Περίβλημα Χρώμα Λευκό (Traffic white) (RAL9016) / Σκούρο γκρι (RAL7011) Υλικό Πολυπροπυλένιο ανθεκτικό σε κτυπήματα ιαστάσεις Μονάδα ΎψοςxΠλάτοςxΒάθος cm 180x61,5x59,5 180x79,0x79,0 180x61,5x59,5 180x79,0x79,0 Βάρος Μονάδα kg οχείο Όγκος νερού l Μέγιστη θερμοκρασία νερού C 85 Εύρος λειτουργίας Θέρμανση Περιβάλλοντος Ελάχ.~Μέγ. C -25~25-25~35 Πλευρά νερού Ελάχ.~Μέγ. C 15~55 Ψύξη Περιβάλλοντος Ελάχ.~Μέγ. CDB 10~43 Πλευρά νερού Ελάχ.~Μέγ. C 5~22 -~- Ψυκτικό Τύπος R-410A Φόρτιση kg 1,5 1,6 3,4 TCO₂eq 2.087,5 Έλεγχος Ηλεκτρονική θερμοεκτονωτική βαλβίδα / Inverter GWP 2.087,5 Στάθμη ηχητικής ισχύος Ονομ. dba Στάθμη ηχητικής πίεσης Ονομ. dba Εξωτερική μονάδα ERLQ ιαστάσεις Μονάδα ΎψοςxΠλάτοςxΒάθος mm 735x832x x900x320 Βάρος Μονάδα kg Συμπιεστής Ποσότητα 1 Τύπος Ερμητικά κλειστός συμπιεστής swing Ερμητικά κλειστός, σπειροειδής συμπιεστής Εύρος λειτουργίας Ψύξη Ελάχ.~Μέγ. CDB 10~43 10~46 Θέρμανση Ελάχ.~Μέγ. CDB -25~25-20~35 Ψυκτικό Τύπος R-410A GWP 2.087,5 Φόρτιση TCO₂eq 3,1 3,3 7,1 kg 1,5 1,6 3,4 Έλεγχος Θερμοεκτονωτική βαλβίδα (ηλεκτρονική) Στάθμη ηχητικής Θέρμανση Ονομ. dba ισχύος Ψύξη Ονομ. dba Στάθμη ηχητικής Θέρμανση Ονομ. dba πίεσης Ψύξη Ονομ. dba Τροφοδοσία ισχύος Ονομασία/Φάση/Συχνότητα/Τάση Hz/V V3/1~/50/230 W1/3N~/50/400 Ρεύμα Συνιστώμενες ασφάλειες A (1) Ψύξη Ta 35 C - LWE 18 C (DT = 5 C), θέρμανση Ta DB/WB 7 C/6 C - LWC 35 C (DT = 5 C) (2) Ψύξη Ta 35 C - LWE 7 C (DT = 5 C), θέρμανση Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) EW 30 C, LW 35 C, συνθήκες περιβάλλοντος: -7 CDB/-8 CWB (4) EW 30 C, LW 35 C, συνθήκες περιβάλλοντος: 2 CDB/1 CWB (5) Περιέχει φθοριούχα αέρια του θερμοκηπίου 2,96 (1) / 2,47 (2) 6,18 (1) / 5,72 (2) 4,10 (1) / 3,22 (2) / 2,44 (3) / 3,15 (4) 2,72 (1) / 2,29 (2) Διατίθεται και στην έκδοση EHSH, για θέρμανση μόνο. 26

27 EHSXB-B + ERLQ-CV3/CW1 EHSXB08-16P50B EHSXB04-08P30B ERLQ CV3 ERLQ C(V3/W1) Στοιχεία απόδοσης EHSXB + ERLQ 04P30B + 08P30B + 08P50B + 08P30B + 08P50B + 16P50B + 16P50B + 16P50B + 16P50B + 16P50B + 16P50B + 004CV3 006CV3 006CV3 008CV3 008CV3 011CV3 014CV3 016CV3 011CW1 014CW1 016CW1 Θερμική απόδοση Ονομ. kw 4,53(1)/3,98(2) /4,26(3)/3,47(4) 6,06 (1) / 5,78 (2) / 5,29 (3) / 4,60 (4) 7,78 (1) / 7,27 (2) / 5,53 (3) / 5,51 (4) 11,80(1)/10,40(2) /6,00(3)/7,70(4) 14,81(1)/13,73(2) /8,28(3)/9,57(4) 15,34(1)/14,86(2) /8,04(3)/10,10(4) 11,80(1)/10,40(2) /6,00(3)/7,70(4) 14,81(1)/13,73(2) /8,28(3)/9,57(4) 15,34(1)/14,86(2) /8,04(3)/10,10(4) Ψυκτική απόδοση Ονομ. kw 4,4(1)/4,0(2) 5,2 (1) / 4,6 (2) 15,1(1)/11,7(2) 16,1(1)/12,6(2) 16,8(1)/13,1(2) 15,1(1)/11,7(2) 16,1(1)/12,6(2) 16,8(1)/13,1(2) Απορροφ. ισχύς Θέρμανση Ονομ. kw 0,87(1)/1,04(2) /1,49(3)/0,85(4) 1,30 (1) / 1,58 (2) / 1,88 (3) / 1,26 (4) 1,69 (1) / 2,04 (2) / 1,98 (3) / 1,56 (4) 2,57(1)/3,13(2) /2,43(3)/2,35(4) 3,42 (1) / 4,07 (2) / 3,17 (3) / 2,93 (4) 2,57(1)/3,13(2) /2,43(3)/2,35(4) 3,42 (1) / 4,07 (2) / 3,17 (3) / 2,93 (4) Ψύξη Ονομ. kw 1,05(1)/1,41(2) 1,43 (1) / 1,85 (2) 4,55(1)/4,30(2) 5,44(1)/5,10(2) 6,18(1)/5,72(2) 4,55(1)/4,30(2) 5,44(1)/5,10(2) 6,18(1)/5,72(2) COP 5,23(1)/3,84(2) /2,85(3)/4,07(4) 4,65 (1) / 3,66 (2) / 2,73 (3) / 3,64 (4) 4,60 (1) / 3,57 (2) / 2,78 (3) / 3,54 (4) 4,47(1)/3,32(2) /2,45(3)/3,29(4) 4,27(1)/3,34(2) /2,58(3)/3,22(4) 4,10(1)/3,22(2) /2,44(3)/3,15(4) 4,47(1)/3,32(2) /2,45(3)/3,29(4) 4,27(1)/3,34(2) /2,58(3)/3,22(4) 4,10(1)/3,22(2) /2,44(3)/3,15(4) EER 4,21(1)/2,85(2) 3,65 (1) / 2,51 (2) 3,32(1)/2,72(2) 2,96(1)/2,47(2) 2,72(1)/2,29(2) 3,32(1)/2,72(2) 2,96(1)/2,47(2) 2,72(1)/2,29(2) Θέρμανση ΖΝΧ Γενικά Δηλωμένο προφίλ φορτίου L XL L XL Μέσο κλίμα ηwh (απόδοση θέρμανσης νερού) % Ενεργειακή κλάση απόδοσης θέρμανσης νερού A Θέρμανση χώρου Έξοδος νερού μέσου κλίματος 55 C Γενικά ηs (Εποχιακή % απόδοση θέρμανσης χώρου) Κλάση εποχιακής απόδοσης θέρμανσης χώρου Εσωτερική μονάδα EHSXB 04P30B 08P30B 08P50B 08P30B 08P50B 16P50B Περίβλημα Χρώμα Λευκό (Traffic white) (RAL9016) / Σκούρο γκρι (RAL7011) Υλικό Πολυπροπυλένιο ανθεκτικό σε κτυπήματα Διαστάσεις Μονάδα ΎψοςxΠλάτοςxΒάθος cm 180x61,5x59,5 180x79,0x79,0 180x61,5x59,5 180x79,0x79,0 Βάρος Μονάδα kg Δοχείο Όγκος νερού l Μέγιστη θερμοκρασία νερού C 85 Εύρος λειτουργίας Θέρμανση Περιβάλλοντος Ελάχ.~Μέγ. C -25~25-25~35 Πλευρά νερού Ελάχ.~Μέγ. C 15~55 Ψύξη Περιβάλλοντος Ελάχ.~Μέγ. CDB 10~43 Πλευρά νερού Ελάχ.~Μέγ. C 5~22 -~- Ψυκτικό Τύπος R-410A Φόρτιση kg 1,5 1,6 3,4 TCO₂eq - Έλεγχος Ηλεκτρονική θερμοεκτονωτική βαλβίδα / Inverter GWP 2.087,5 Στάθμη ηχητικής ισχύος Ονομ. dba Στάθμη ηχητικής πίεσης Ονομ. dba Εξωτερική μονάδα ERLQ 004CV3 006CV3 008CV3 011CV3 014CV3 016CV3 011CW1 014CW1 016CW1 Διαστάσεις Μονάδα ΎψοςxΠλάτοςxΒάθος mm 735x832x x900x320 Βάρος Μονάδα kg Συμπιεστής Ποσότητα 1 Τύπος Ερμητικά κλειστός συμπιεστής swing Ερμητικά κλειστός, σπειροειδής συμπιεστής Εύρος λειτουργίας Ψύξη Ελάχ.~Μέγ. CDB 10~43 10~46 Θέρμανση Ελάχ.~Μέγ. CDB -25~25-20~35 Ψυκτικό Τύπος R-410A GWP 2.087,5 Φόρτιση TCO₂eq 3,1 3,3 7,1 kg 1,5 1,6 3,4 Έλεγχος Θερμοεκτονωτική βαλβίδα (ηλεκτρονική) Στάθμη ηχητικής ισχύος Θέρμανση Ονομ. dba Ψύξη Ονομ. dba Θέρμανση Ονομ. dba Ψύξη Ονομ. dba Στάθμη ηχητικής πίεσης Τροφοδοσία ισχύος Ονομασία/Φάση/Συχνότητα/Τάση Hz/V V3/1~/50/230 W1/3N~/50/400 Ρεύμα Συνιστώμενες ασφάλειες A (1) Ψύξη Ta 35 C - LWE 18 C (DT = 5 C), θέρμανση Ta DB/WB 7 C/6 C - LWC 35 C (DT = 5 C) (2) Ψύξη Ta 35 C - LWE 7 C (DT = 5 C), θέρμανση Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (3) EW 30 C, LW 35 C, συνθήκες περιβάλλοντος: -7 CDB/-8 CWB (4) EW 30 C, LW 35 C, συνθήκες περιβάλλοντος: 2 CDB/1 CWB (5) Περιέχει φθοριούχα αέρια του θερμοκηπίου A++ Διατίθεται και ειδική έκδοση EHSHB, για θέρμανση μόνο. 27

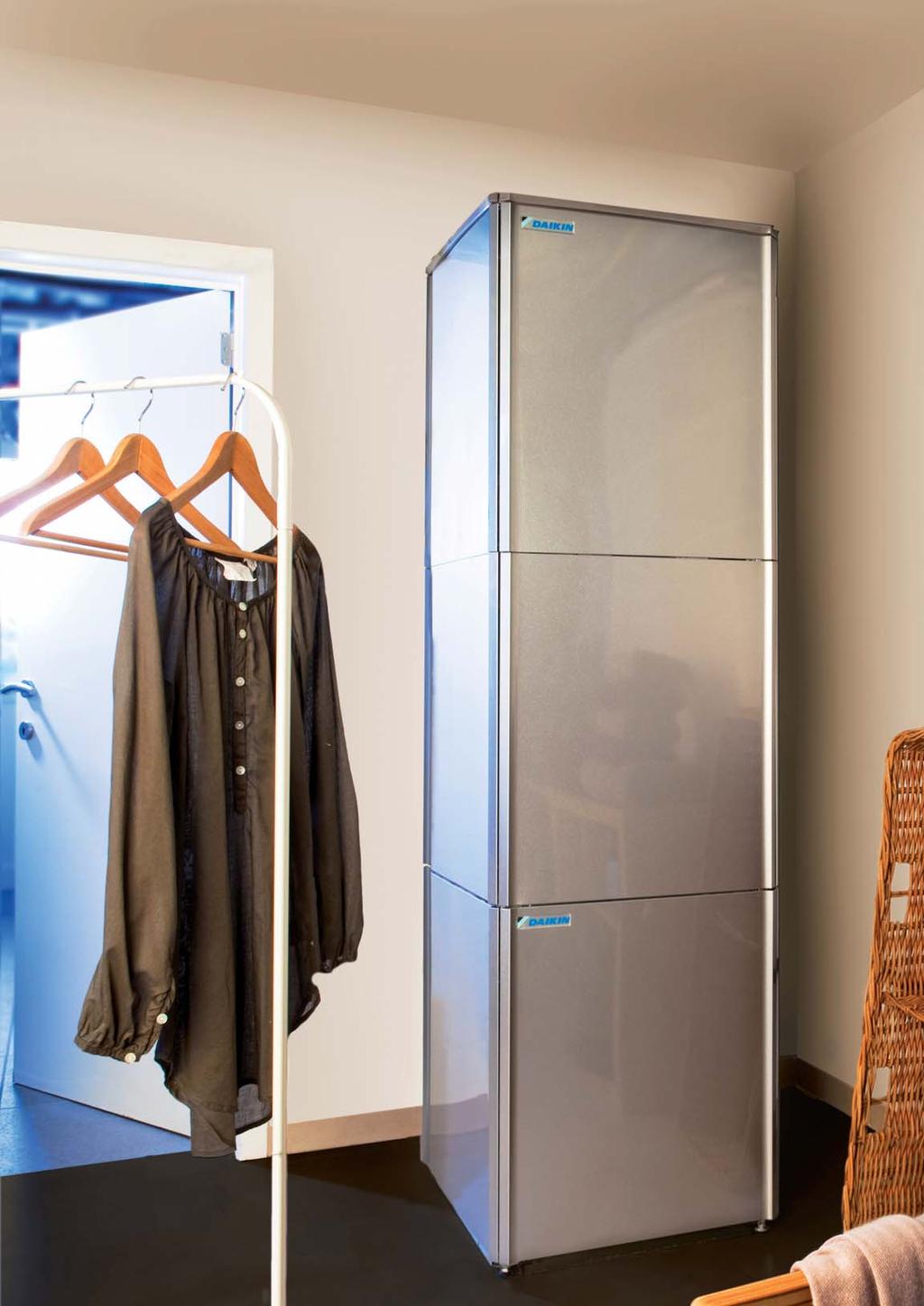

28 Τεχνολογία αέρα-νερού 3. Daikin Altherma split υψηλών θερμοκρασιών Γιατί να επιλέξετε Daikin Altherma υψηλών θερμοκρασιών; Χρειάζεστε ένα νέο σύστημα θέρμανσης για να λειτουργεί σε συνδυασμό με υφιστάμενα θερμαντικά σώματα υψηλών θερμοκρασιών για να αντικαταστήσει τον υφιστάμενο λέβητα Η λύση που σας προτείνουμε: Daikin Altherma υψηλών θερμοκρασιών παρέχει θέρμανση και ζεστό νερό χρήσης με προαιρετική ηλιακή υποστήριξη διαθέσιμη σε αποδόσεις από 11 έως 16 kw ανάλογα με τις απαιτήσεις λειτουργεί σε συνδυασμό με θερμαντικά σώματα υψηλών θερμοκρασιών έως και 80 C χωρίς συμπληρωματική εφεδρική ηλεκτρική αντίσταση Τα οφέλη σας: βέλτιστη άνεση και ζεστό νερό χρήσης χαμηλό κόστος λειτουργίας χάρη στην υψηλή απόδοση μειωμένος χρόνος εγκατάστασης αφού δεν θα χρειαστεί να αντικαταστήσετε θερμαντικά σώματα και σωληνώσεις απλή εκκίνηση λειτουργίας 28

29 Τεχνολογία αέρα-νερού Εξωτερική και εσωτερική μονάδα Εξωτερική μονάδα Εσωτερική μονάδα Το Daikin Altherma υψηλών θερμοκρασιών χρησιμοποιεί 100% θερμοδυναμική ενέργεια για να εξασφαλίσει θερμοκρασίες νερού έως και τους 80 C χωρίς τη χρήση συμπληρωματικής ηλεκτρικής αντίστασης. Διαθέσιμο μόνο για εφαρμογές θέρμανσης Δεν απαιτείται εφεδρική ηλεκτρική αντίσταση χάρη στην τεχνολογία cascade (αλληλουχία δύο συμπιεστών) Έλεγχος Inverter σημαίνει ακόμη μεγαλύτερη οικονομία! Ο Inverter προσαρμόζει συνεχώς το σύστημά σας στις πραγματικές απαιτήσεις θέρμανσης. Δεν χρειάζεται να χάνετε χρόνο με ρυθμίσεις: η προγραμματισμένη θερμοκρασία διατηρείται σε ιδανικά επίπεδα ανεξάρτητα από τους εξωτερικούς και εσωτερικούς παράγοντες, όπως ο βαθμός ηλιοφάνειας, ο αριθμός ατόμων στο χώρο, κτλ. Αυτό έχει σαν αποτέλεσμα ανεπανάληπτη άνεση, μεγαλύτερη διάρκεια ζωής του συστήματος αφού λειτουργεί μόνο όταν χρειάζεται, και 30% μεγαλύτερη οικονομία ενέργειας σε σύγκριση με αντλίες θερμότητας χωρίς Inverter Εναλλάκτης θερμότητας R-134a H 2 O 2. Εναλλάκτης θερμότητας R-410A R-134a 3. Κυκλοφορητής (Inverter DC για διατήρηση σταθερής T) 4. Συμπιεστής R-134a 5. Φίλτρο αέρα 6. Μανόμετρο 7. Δοχείο διαστολής (12 λίτρων) 29

30 Τεχνολογία cascade Daikin Altherma Εξωτερικά Εσωτερικά Βήμα Βήμα Βήμα Υψηλή απόδοση σε 3 βήματα: 1 Η εξωτερική μονάδα απάγει θερμότητα από τον αέρα του περιβάλλοντος. Η θερμότητα αυτή μεταφέρεται στην εσωτερική μονάδα μέσω του ψυκτικού R-410A. 2 Η εσωτερική μονάδα λαμβάνει τη θερμότητα και αυξάνει περαιτέρω τη θερμοκρασία με ψυκτικό μέσο R-134a. 3 Η θερμότητα μεταφέρεται από το κύκλωμα ψυκτικού R-134a στο κύκλωμα νερού. Χάρη στη μοναδική τεχνολογία cascade, μπορούν να επιτευχθούν θερμοκρασίες νερού 80 C, χωρίς να χρησιμοποιηθεί συμπληρωματική εφεδρική ηλεκτρική αντίσταση. Δοχείο ζεστού νερού χρήσης EKHTS: Δοχείο ζεστού νερού χρήσης (ΖΝΧ) Διαθέσιμο σε 200 και 260 λίτρα Αποτελεσματική άνοδος θερμοκρασίας: από 10 C σε 50 C μόνο σε 60 λεπτά* Ελάχιστες απώλειες θερμότητας χάρη στη μόνωση υψηλής ποιότητας Σε δεδομένα διαστήματα, η εσωτερική μονάδα μπορεί να αυξήσει τη θερμοκρασία του νερού έως και πάνω από 60 C, ώστε να αποτραπεί ο κίνδυνος ανάπτυξης βακτηρίων. ή Η εσωτερική μονάδα και το δοχείο ζεστού νερού χρήσης μπορούν να τοποθετηθούν το ένα πάνω στο άλλο για εξοικονόμηση χώρου ή το ένα δίπλα στο άλλο εάν το διαθέσιμο ύψος είναι περιορισμένο. Το ένα δίπλα στο άλλο Το ένα πάνω στο άλλο * Οι δοκιμές έγιναν με εξωτερική μονάδα 16 kw σε θερμοκρασία περιβάλλοντος 7 C και δοχείο 200 λίτρων 30

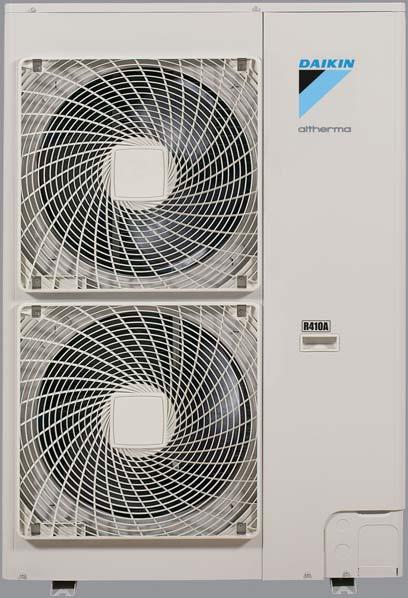

31 3. Daikin Altherma split υψηλών θερμοκρασιών Daikin Altherma split υψηλών θερμοκρασιών EKHBRD-ADV17/Y17 + ER(R/S)Q-AV1/AY1 EKHBRD_ADV17/Y17 ER(R/S)Q-AV1/Y1 Στοιχεία απόδοσης EKHBRD + ERSQ/ERRQ 011ADV AV1 Θερμική απόδοση Ονομ. kw 11,00 (1) / 11,00 (2) / 11,00 (3) / 11,20 (3) Απορροφ. ισχύς Θέρμανση Ονομ. kw 3,57 (1) / 4,40 (2) / 2,61 (3) / 2,67 (3) 014ADV AV1 14,00 (1) / 14,00 (2) / 14,00 (3) / 14,40 (3) 4,66 (1) / 5,65 (2) / 3,55 (3) / 3,87 (3) 016ADV AV1 16,00 (1) / 16,00 (2) / 16,00 (3) 5,57 (1) / 6,65 (2) / 4,31 (3) Θέρμανση ΖΝΧ Γενικά ένο προφίλ φορτίου - Μέσο κλίμα ηwh (απόδοση θέρμανσης νερού) % - Ενεργειακή κλάση απόδοσης θέρμανσης νερού - Θέρμανση χώρου Έξοδος νερού μέσου κλίματος 55 C Έξοδος νερού μέσου κλίματος 35 C 011ADY AY1 11,00 (1) / 11,00 (2) / 11,00 (3) / 11,20 (3) 3,57 (1) / 4,40 (2) / 2,61 (3) / 2,67 (3) 014ADY AY1 14,00 (1) / 14,00 (2) / 14,00 (3) / 14,40 (3) 4,66 (1) / 5,65 (2) / 3,55 (3) / 3,87 (3) 016ADY AY1 16,00 (1) / 16,00 (2) / 16,00 (3) 5,57 (1) / 6,65 (2) / 4,31 (3) Γενικά SCOP 2,65 2,66 2,61 2,65 2,66 2,61 ηs (Εποχιακή % απόδοση θέρμανσης χώρου) Κλάση εποχιακής απόδοσης θέρμανσης χώρου A+ Γενικά SCOP 2,70 2,68 2,88 2,70 2,68 2,88 ηs (Εποχιακή % απόδοση θέρμανσης χώρου) Κλάση εποχιακής απόδοσης θέρμανσης χώρου B Εσωτερική μονάδα EKHBRD 011ADV17 014ADV17 016ADV17 011ADY17 014ADY17 016ADY17 Περίβλημα Χρώμα Γκρι μεταλλικό Υλικό Λαμαρίνα με επικάλυψη στάσεις Μονάδα ΎψοςxΠλάτοςxΒάθος mm 705x600x695 Βάρος Μονάδα kg Θέρμανση Πλευρά νερού Ελάχ.~Μέγ. C 25~80 ΖΝΧ Πλευρά νερού Ελάχ.~Μέγ. C 25~80 Ψυκτικό Τύπος R-134a Φόρτιση kg 2.6 TCO₂eq 3,718 GWP Στάθμη ηχητικής Ονομ. dba 43 / / / / / / 46 πίεσης Νυχτερινή αθόρυβη λειτουργία Επίπεδο 1 dba Εξωτερική μονάδα ERSQ/ERRQ στάσεις Μονάδα ΎψοςxΠλάτοςxΒάθος mm 1.345x900x320 Βάρος Μονάδα kg 120 Συμπιεστής Ποσότητα 1 Τύπος Ερμητικά κλειστός, σπειροειδής συμπιεστής Εύρος λειτουργίας Θέρμανση Ελάχ.~Μέγ. CWB -20~20 ΖΝΧ Ελάχ.~Μέγ. CDB -20~35 Ψυκτικό Τύπος R-410A Φόρτιση kg 4,5 TCO₂eq 9,4 GWP 2.087,5 Έλεγχος Θερμοεκτονωτική βαλβίδα (ηλεκτρονική) Στάθμη ηχητικής ισχύος Θέρμανση Ονομ. dba Στάθμη ηχητικής πίεσης Θέρμανση Ονομ. dba Τροφοδοσία ισχύος Ονομασία/Φάση/Συχνότητα/Τάση Hz/V V1/1~/50/ Y1/3~/50/ Ρεύμα Συνιστώμενες ασφάλειες A (1) EW 55 C, LW 65 C, Dt 10 C, συνθήκες περιβάλλοντος: 7 CDB/6 CWB (2) EW 70 C, LW 80 C, Dt 10 C, συνθήκες περιβάλλοντος: 7 CDB/6 CWB (3) EW 30 C, LW 35 C, Dt 5 C, συνθήκες περιβάλλοντος: 7 CDB/ 6 CWB (4) Περιέχει φθοριούχα αέρια του θερμοκηπίου 31

32 Υβριδική τεχνολογία 4. Υβριδική αντλία θερμότητας Daikin Altherma Γιατί να επιλέξετε υβριδική αντλία θερμότητας Daikin Altherma; Χρειάζεστε: ένα σύστημα θέρμανσης με καύση φυσικού αερίου / υγραερίου μεγαλύτερη απόδοση από έναν λέβητα αερίου συμπύκνωσης Η λύση που σας προτείνουμε: υβριδική αντλία θερμότητας Daikin Altherma συνδυασμός τεχνολογιών λέβητα αερίου συμπύκνωσης και αντλίας θερμότητας αέρα-νερού καλύτερη απόδοση έως και 35% από έναν λέβητα αερίου Τα οφέλη σας: χαμηλό κόστος λειτουργίας για θέρμανση και ζεστό νερό χρήσης χαμηλό κόστος επένδυσης ιδανική για ανακαινίσεις ευελιξία στην τοποθέτηση απλή εκκίνηση λειτουργίας 32

33 Α. Θέρμανση χώρου Πρόγραμμα οικονομικής λειτουργίας Κόστος ενέργειας και απόδοση Ανάλογα με την εξωτερική θερμοκρασία, τις τιμές ενέργειας και το εσωτερικό θερμικό φορτίο, η υβριδική αντλία θερμότητας Daikin Altherma επιλέγει έξυπνα ανάμεσα στην αντλία θερμότητας και/ή τον λέβητα αερίου (αυτόματη δυνατότητα ταυτόχρονης λειτουργίας), επιλέγοντας πάντοτε το οικονομικότερο πρόγραμμα λειτουργίας. Κατανομή ωρών λειτουργίας της θέρμανσης ανά θερμοκρασία εξωτερικού περιβάλλοντος για το μέσο ευρωπαϊκό κλίμα Θερμικές ανάγκες kwh/ C Λειτουργία λέβητα Υβριδική λειτουργία Λειτουργία αντλίας θερμότητας Θερμοκρασία περιβάλλοντος C Θερμικό φορτίο: 14 kw 70% απόδοση αντλίας θερμότητας 30% απόδοση λέβητα αερίου % απόδοση (θέρμανση χώρου) σε σύγκριση με λέβητα αερίου Λειτουργία αντλίας θερμότητας Η αντλία θερμότητας που διαθέτει το Daikin Altherma hybrid είναι η καλύτερη διαθέσιμη τεχνολογία για βελτιστοποίηση του κόστους λειτουργίας σε ήπιες εξωτερικές θερμοκρασίες, με συντελεστή απόδοσης 5,04 1! Λειτουργία λέβητα Όταν οι εξωτερικές θερμοκρασίες πέφτουν σημαντικά, η χρήση του υβριδικού προγράμματος παύει να είναι αποδοτική. Σ αυτή την περίπτωση, η μονάδα θα περάσει αυτόματα σε λειτουργία λέβητα μόνο. (1) θέρμανση Ta DB/WB 7 C/6 C - LWC 35 C (DT = 5 C) Υβριδική λειτουργία Εάν απαιτείται υψηλό θερμικό φορτίο ή θέλετε να επιτύχετε την υψηλότερη απόδοση στις τρέχουσες συνθήκες, τότε ο λέβητας αερίου και η αντλία θερμότητας λειτουργούν συγχρόνως με τον οικονομικότερο τρόπο. Η παροχή νερού θα ρυθμιστεί αυτόματα, προκειμένου να μειωθεί η θερμοκρασία του νερού που επιστρέφει από τα θερμαντικά σώματα προς την αντλία θερμότητας και επομένως η αποδοτικότητα της αντλίας να φτάσει στο μέγιστο. Η χρονική στιγμή κατά την οποία γίνεται η εναλλαγή από λειτουργία αντλίας θερμότητας σε υβριδική λειτουργία εξαρτάται από τα χαρακτηριστικά της κατοικίας, την τρέχουσα τιμή της ενέργειας, την επιθυμητή ρύθμιση της θερμοκρασίας εσωτερικού χώρου και την εξωτερική θερμοκρασία. 33

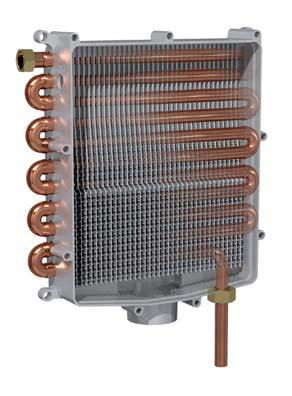

34 Β. Ζεστό νερό χρήσης Παραγωγή ζεστού νερού χρήσης (ΖΝΧ) με τεχνολογία συμπύκνωσης Η αποδοτικότητα αυξάνεται έως και 10-15% σε σύγκριση με τους τυπικούς λέβητες αερίου συμπύκνωσης χάρη σε έναν ειδικό διπλό εναλλάκτη θερμότητας: το νερό του δικτύου ύδρευσης διοχετεύεται απευθείας στον εναλλάκτη θερμότητας βέλτιστη και συνεχής συμπύκνωση των καυσαερίων κατά τη διάρκεια της προετοιμασίας ΖΝΧ Χαμηλό κόστος επένδυσης & συντήρησης Δεν υπάρχει λόγος να αντικαταστήσετε τα υφιστάμενα θερμαντικά σώματα (έως και 80 C) και τις σωληνώσεις, διότι η υβριδική αντλία θερμότητας Daikin Altherma συνδέεται απευθείας στο υφιστάμενο σύστημα θέρμανσης, μειώνοντας έτσι το κόστος της εγκατάστασης. Χάρη στις μικρές του διαστάσεις, ο χώρος που απαιτείται για το νέο σύστημα είναι παρόμοιος με αυτόν ενός υφιστάμενου συστήματος, επομένως και δεν υπάρχει ανάγκη για δομικές τροποποιήσεις. Επιπλέον, η απουσία τρίοδης και πλακοειδούς (δευτερεύοντα) εναλλάκτη για την παραγωγή ΖΝΧ, εξασφαλίζει λιγότερα μέρη για συντήρηση. Συγχρόνως, μειώνει σημαντικά τις πιθανότητες βλάβης αφού τα δύο αυτά εξαρτήματα συχνά αστοχούν με το πέρασμα του χρόνου. 450 mm 400 mm 450 mm 350 mm 890 mm 890 mm Υβριδική αντλία θερμότητας Daikin Altherma Υφιστάμενος λέβητας αερίου συμπύκνωσης Αέρας + Αέριο Υβριδικό Σύστημα Θέρμανσης και ΖΝΧ 34

35 4. Υβριδική αντλία θερμότητας Daikin Altherma Υβριδική αντλία θερμότητας Daikin Altherma EHYHBH/X-AV32 / EHYKOMB33A2/3 EVLQ-CV3 EHYHB(H/Χ)-AV32/EHYKOMB-AA2/3 + EVLQ-CV3 Στοιχεία απόδοσης EHYHBH/EHYHBX + EVLQ 05AV CV3 08AV CV3 08AV3 + 08CV3 Θερμική απόδοση Ονομ. kw 4,40 (1) / 4,03 (2) 7,40 (1) / 6,89 (2) 7,40 (3) / 6,89 (4) Ψυκτική απόδοση Ονομ. kw - 6,9 (4) / 5,4 (4) Απορροφ. ισχύς Θέρμανση Ονομ. kw 0,87 (1) / 1,13 (2) 1,66 (1) / 2,01 (2) 1,66 (3) / 2,01 (4) Ψύξη Ονομ. kw - 2,01 (3) / 2,34 (4) COP 5,04 (1) / 3,58 (2) 4,45 (1) / 3,42 (2) 4,45 (3) / 3,42 (4) EER - 3,42 (3) / 2,29 (4) Θέρμανση ΖΝΧ Γενικά Δηλωμένο προφίλ φορτίου XL Μέσο κλίμα ηwh (απόδοση θέρμανσης νερού) % 96 Ενεργειακή κλάση απόδοσης θέρμανσης νερού A Θέρμανση χώρου Έξοδος νερού Γενικά SCOP 3,28 3,24 3,29 μέσου κλίματος 55 C ηs (Εποχιακή απόδοση θέρμανσης χώρου) % Κλάση εποχιακής απόδοσης θέρμανσης χώρου A++ Εσωτερική μονάδα EHYHBH/EHYHBX 05AV32 08AV32 08AV3 EHYKOMB33AA2/3 Αέριο Κατανάλωση (G20) Ελάχ.-Μέγ. m³/ώρα - 0,78-3,39 Κατανάλωση (G25) Ελάχ.-Μέγ. m³/ώρα - 0,90-3,93 Κατανάλωση (G31) Ελάχ.-Μέγ. m³/ώρα - 0,30-1,29 Σύνδεση Διάμετρος mm - 15 Κεντρική θέρμανση Ονομ. θερμική φόρτιση (Qn) Ονομ. Ελάχ.-Μέγ. kw (καθαρή θερμογόνος δύναμη) - 7,6-27 Ωφέλιμη απόδ. σε ονομ. ισχύ (Pn) στους 80/60 C Ελάχ.-Ονομ. kw - 8,2-26,6 Απόδοση Καθαρή θερμογόνος δύναμη % - 98 / 107 Εύρος λειτουργίας Ελάχ./Μέγ. C - 15/80 ΖΝΧ Απόδοση Ελάχ.-Ονομ. kw - 7,6-32,7 Ροή νερού Παροχή Ονομ. l/min - 9,0 / 15,0 Εύρος λειτουργίας Ελάχ./Μέγ. C - 40/65 Παροχή αέρα Σύνδεση mm Ομόκεντρη - Ναι Καυσαέρια Σύνδεση mm - 60 Περίβλημα Χρώμα Λευκό Λευκό - RAL9010 Υλικό Λαμαρίνα με επικάλυψη Λαμαρίνα με επικάλυψη Διαστάσεις Μονάδα ΎψοςxΠλάτοςxΒάθος mm 902x450x x-x490x270 Βάρος Μονάδα kg 30 31,2 36 Τροφοδοσία ισχύος Φάση/Συχνότητα /Τάση Hz/V - 1~/50/230 Κατανάλωση ηλεκτρικού ρεύματος Εύρος λειτουργίας Θέρμανση Περιβάλλοντος Ελάχ.~Μέγ. C -25~25 - Πλευρά νερού Ελάχ.~Μέγ. C 25~55 - Ψύξη Περιβάλλοντος Ελάχ.~Μέγ. CDB -~- 10~43 - Πλευρά νερού Ελάχ.~Μέγ. C -~- 5~22 - Σημειώσεις Μέγ. W - 55 Σε αναμονή W - 2 Εξωτερική μονάδα EVLQ 05CV3 08CV3 Διαστάσεις Μονάδα ΎψοςxΠλάτοςxΒάθος mm 735x832x307 Βάρος Μονάδα kg Συμπιεστής Ποσότητα 1 Τύπος Ερμητικά κλειστός συμπιεστής swing Εύρος λειτουργίας Θέρμανση Ελάχ.~Μέγ. CWB -25~25 Ψυκτικό Τύπος R-410A Φόρτιση kg 1,45 1,60 TCO₂eq 3 3,3 GWP 2.087,5 Έλεγχος Θερμοεκτονωτική βαλβίδα (ηλεκτρονική) Στάθμη ηχητικής ισχύος Θέρμανση Ονομ. dba Στάθμη ηχητικής πίεσης Θέρμανση Ονομ. dba Τροφοδοσία ισχύος Ονομασία/Φάση/Συχνότητα/Τάση Hz/V V3/1~/50/230 Ρεύμα Συνιστώμενες ασφάλειες A 20 (1) Συνθήκες: Ta DB/WB 7 C/6 C - LWC 35 C (DT = 5 C) (2) Ta DB/WB 7 C/6 C - LWC 45 C (Dt=5 C) (3) Ψύξη Ta 35 C - LWE 18 C (DT = 5 C), θέρμανση Ta DB/WB 7 C/6 C - LWC 35 C (DT = 5 C) (4) Ψύξη Ta 35 C - LWE 7 C (DT = 5 C), θέρμανση Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (5) Περιέχει φθοριούχα αέρια του θερμοκηπίου - Για τη βαλβίδα ασφαλείας του κυκλώματος νερού κεντρικής θέρμανσης: ανατρέξτε στο EHYHB* 35

36 Τεχνολογία φρέσκου νερού 5. Αντλία θερμότητας split για παραγωγή ζεστού νερού χρήσης Γιατί να επιλέξετε αντλία θερμότητας για την παραγωγή ζεστού νερού χρήσης (ΖΝΧ); Χρειάζεστε: άφθονο ζεστό νερό χρήσης Η λύση που σας προτείνουμε: Αντλία θερμότητας ΖΝΧ DAIKIN: σύστημα ζεστού νερού χρήσης ανεξαρτήτως ηλιοφάνειας διαθέσιμο σε δύο εκδόσεις 300lt και 500lt Τα οφέλη σας: φρέσκο ζεστό νερό χρήσης λύση με μεγάλη διάρκεια ζωής καθώς το δοχείο είναι κατασκευασμένο από συνθετικό υλικό και ο εναλλάκτης από ανοξείδωτο χάλυβα εύκολη εγκατάσταση απλή εκκίνηση λειτουργίας 36

37 Εγγυημένη άνεση Διαθέσιμη σε μοντέλα 300 και 500 λίτρων, η αντλία θερμότητας ζεστού νερού χρήσης ECH 2 O είναι σχεδιασμένη για να σας παρέχει το φρέσκο ζεστό νερό χρήσης που χρειάζεται μια οικιακή εγκατάσταση Ενεργειακή Απόδοση Λειτουργώντας στο υψηλότερο επίπεδο ενεργειακής απόδοσης, το μοντέλο αυτό περιορίζει τη χρήση της ηλεκτρικής ενέργειας και μεγιστοποιεί την εξοικονόμηση κόστους. Παράλληλα, διαθέτει μόνωση πολυουρεθάνης 5,6cm (300lt) και 7,6cm (500lt) ελαχιστοποιόντας της απώλειες θερμότητας. EKHHP300A2V3 ERWQ-AV3 Ηλιακή Ενέργεια Η αντλία θερμότητας ECH2O μπορεί να συνδεθεί με ηλιακούς συλλέκτες (σύστημα drain-back ή και υπό πίεση για το δοχείο των 500lt), παρέχοντας έτσι ακόμη περισσότερη οικονομία. Φρέσκο Ζεστό Νερό Το νερό χρήσης τη στιγμή που θα ζητηθεί, περνά από έναν ανοξείδωτο εναλλάκτη (χωρητικότητας 27lt). Με τον τρόπο αυτό το νερό δεν αποθηκεύται και δεν υπάρχει κανένας κίνδυνος για την ανάπτυξη βακτηρίων ή λεγεωνέλλας. Θερμοκρασία νερού δοχείου χωρίς αναθέρμανση για συνεχή κατανάλωση 10lt/min Εσωτερική Μονάδα EKHHP-A2 300AA2V3 500AA2V3 Χρώμα Περιβλήματος Λευκό (RAL9016) / Σκούρο Γκρι (RAL7011) Διαστάσεις Μονάδας ΎψοςxΠλάτοςxΒάθος mm 1,750x615x615 1,750x790x790 Βάρος Μονάδας kg Δεξαμενή Όγκος Νερού l Μέγιστη θερμοκρασία νερού C 85 Μέγιστη πίεση νερού bar 0 Εύρος λειτουργίας ΖΝΧ Θερμ. περιβάλλοντος Ελάχ.-Μέγ. CDB 2~35 Πλευρά νερού Ελάχ.-Μέγ. C 5~55 Refrigerant Τύπος R-410A Φόρτιση TCO₂eq - GWP - Στάθμη ηχητικής ισχύος Ονομ. dba 0 Στάθμη ηχητικής πίεσης Ονομ. dba 0 Στοιχεία απόδοσης EKHHP-A2+ERWQ-AV3 300AA2V3 + 02AAV3 500AA2V3 + 02AAV3 Θερμική απόδοση Θέρμανση ΖΝΧ Ελάχ. kw Μέγ. kw 0.03 COP 4.30 Θέρμανση ΖΝΧ Γενικά Δηλωμένο προφίλ φορτίου L XL Μέσο κλίμα ηwh (απόδοση θέρμανσης νερού) % Ενεργειακή κλάση απόδοσης θέρμανσης νερού A Εξωτερική μονάδα ERWQ-AV3 02AAV3 Διαστάσεις Μονάδα ΎψοςxΠλάτοςxΒάθος mm 550x765x285 Βάρος Μονάδα kg 35 Συμπιεστής Ποσότητα 1 Τύπος Ερμητικά κλειστός, σπειροειδής συμπιεστής Εύρος λειτουργίας ΖΝΧ Ελάχ.~Μέγ. CDB -15~35 Ψυκτικό Τύπος R-410A GWP 2,087.5 Φόρτιση TCO₂eq 2.2 kg 1.05 Έλεγχος - Στάθμη ηχητικής Θέρμανση Ονομ. dba 47 πίεσης Ψύξη Ονομ. dba 47 Τροφοδοσία ισχύος Ονομασία/Φάση/Συχνότητα/Τάση Hz/V V3/1~/50/230 37

38 Πρόσθετος εξοπλισμός 6. Δοχεία, Ηλιακοί συλλέκτες και Χειριστήρια Daikin 38

39 Χειριστήρια αντλιών θερμότητας Daikin Altherma Τα χειριστήρια που ελέγχουν τις αντλίες θερμότητας Daikin (είτε τις συνοδεύουν είτε αποτελούν ξεχωριστούς κωδικούς), προσφέρουν ευκολία στη χρήση και εκτενή παραμετροποίηση για προσαρμογή στις ανάγκες της κάθε εγκατάστασης. 1/ Κυμαινόμενη επιθυμητή θερμοκρασία ανάλογα με τις καιρικές συνθήκες Όταν ενεργοποιηθεί η λειτουργία κυμαινόμενης επιθυμητής θερμοκρασίας, η επιθυμητή τιμή για τη θερμοκρασία νερού εξόδου θα εξαρτάται από τη θερμοκρασία περιβάλλοντος. Σε χαμηλές θερμοκρασίες περιβάλλοντος, η θερμοκρασία νερού εξόδου θα αυξηθεί προκειμένου να ικανοποιήσει τις αυξημένες απαιτήσεις θέρμανσης του κτηρίου. Σε πιο υψηλές θερμοκρασίες, η θερμοκρασία νερού εξόδου θα μειωθεί για εξοικονόμηση ενέργειας. 2/ Έλεγχος θερμοστάτη Τα περισσότερα χειριστήρια διαθέτουν την επιλογή να μεταφερθούν στον χώρο και να λειτουργήσουν και ως θερμοστάτες χώρου. Θερμοστάτης εσωτερικού χώρου Ο χρήστης μπορεί να δει στην οθόνη LCD του θερμοστάτη όλες τις απαραίτητες πληροφορίες που αφορούν τη ρύθμιση του συστήματος Daikin Altherma με μια ματιά. Επιπλέον ο χρήστης μπορεί εύκολα να πλοηγηθεί μεταξύ των διαφόρων μενού. Τα πιο συνήθη μενού είναι : Ρύθμιση της θερμοκρασίας του χώρου βάσει μετρήσεων από τον ενσωματωμένο ή τον εξωτερικό αισθητήρα Λειτουργία απενεργοποίησης (με ενσωματωμένη λειτουργία προστασίας έναντι παγετού) Πρόγραμμα λειτουργίας διακοπών Προγράμματα άνεσης και περιορισμού λειτουργιών Ώρα (ημέρα και μήνας) Προγραμματιζόμενος εβδομαδιαίος χρονοδιακόπτης με 2 προγράμματα καθορισμένα από το χρήση και 5 προρυθμισμένα προγράμματα, με έως και 12 ενέργειες ανά ημέρα Λειτουργία κλειδώματος πλήκτρων Προστασία θερμοκρασίας δαπέδου. * * μόνο σε συνδυασμό με EKRTETS EKHWP300B EKHWP500B Δοχεία ζεστού νερού χρήσης (ΖΝΧ) Η Daikin διαθέτει δοχεία ΖΝΧ με τεχνολογία φρέσκου νερού. Αυτό σημαίνει πως το ζεστό νερό που φτάνει στις καταναλώσεις /βρύσες, έρχεται τη στιγμή που το ζητάτε, από το δίκτυο ύδρευσης με ταχυθέρμανση (σειρά EKHWP). Παράλληλα διατίθενται και δοχεία αποθήκευσης ΖΝΧ από ανοξείδωτο χάλυβα, ειδικά για χρήση σε συνδυασμό με αντλία θερμότητας (σειρές EKHWS και EKHTS). Ηλιακοί συλλέκτες Η Daikin διαθέτει πιστοποιημένους ηλιακούς συλλέκτες υψηλής απόδοσης σε τρία μεγέθη, από 2,0m 2 εως 2,6m 2 για κατακόρυφη ή οριζόντια τοποθέτηση. Οι ηλιακοί συλλέκτες της Daikin συνδυάζονται με τα δοχεία Drain-Back και μαζί με το χειριστήριο EKSRPS4 προσφέρουν την καλύτερη δυνατή διαχείρηση των ZNX. Η εγκατάσταση δεν είναι υπό πίεση με αποτέλεσμα να μην απαιτείται ειδικός εξοπλισμός (πχ. δοχείο διαστολής), και όταν δεν υπάρχει ηλιακή ενέργεια (ή η θερμοκρασία έχει πέσει κάτω από τους 0 0 C) το νερό συγκεντρώνεται όλο πίσω στο δοχείο εξασφαλίζοντας έτσι την ασφάλεια της εγκατάστασης (πχ. από φθορά λόγω παγετού). 39

40 Δοχεία για μονάδα Daikin Altherma χαμηλών θερμοκρασιών Πλαστικό δοχείο ζεστού νερού χρήσης με ηλιακή υποστήριξη EKHWP-B EKHWP300B EKHWP500B Προαιρετικό εξάρτημα EKHWP 300B 500B Περίβλημα Χρώμα Λευκό (Traffic white) (RAL9016) / Σκούρο γκρι (RAL7011) Υλικό Πολυπροπυλένιο ανθεκτικό σε κτυπήματα Διαστάσεις Μονάδα Πλάτος mm Βάθος mm Βάρος Μονάδα Κενή kg Δοχείο Όγκος νερού l Υλικό Πολυπροπυλένιο Μέγιστη θερμοκρασία νερού C 85 Μόνωση Απώλεια θερμότητας kwh/24h 1,5 1,7 Ενεργειακή κλάση B Στατικές θερμικές απώλειες W Όγκος αποθήκευσης l Εναλλάκτης ΖΝΧ Ποσότητα 1 θερμότητας Υλικό σωλήνα Ανοξείδωτος χάλυβας (DIN ) Εμβαδόν πρόσοψης m² 5,600 5,800 Όγκος εσωτερικής σερπαντίνας l 27,1 29,0 Πίεση λειτουργίας bar 6 Μέση ειδική θερμική απόδοση W/K Φόρτιση Ποσότητα 1 Υλικό σωλήνα Ανοξείδωτος χάλυβας (DIN ) Εμβαδόν πρόσοψης m² 3 4 Όγκος εσωτερικής σερπαντίνας l Πίεση λειτουργίας bar 3 Βοηθητική ηλιακή θέρμανση Μέση ειδική θερμική απόδοση W/K Υλικό σωλήνα - Ανοξείδωτος χάλυβας (DIN ) Εμβαδόν πρόσοψης m² - 1 Όγκος εσωτερικής σερπαντίνας l - 2 Πίεση λειτουργίας bar - 3 Μέση ειδική θερμική απόδοση W/K EKHWP-PB Προαιρετικό εξάρτημα EKHWP 300PB 500PB Περίβλημα Χρώμα Λευκό (Traffic white) (RAL9016) / Σκούρο γκρι (RAL7011) Υλικό Πολυπροπυλένιο ανθεκτικό σε κτυπήματα Διαστάσεις Μονάδα Πλάτος mm Βάθος mm Βάρος Μονάδα Κενό kg Δοχείο Όγκος νερού l Υλικό Πολυπροπυλένιο Μέγιστη θερμοκρασία νερού C 85 Μόνωση Απώλεια θερμότητας kwh/24h 1,5 1,7 Ενεργειακή κλάση B Στατικές θερμικές απώλειες W Όγκος αποθήκευσης l Εναλλάκτης ΖΝΧ Ποσότητα 1 θερμότητας Υλικό σωλήνα Ανοξείδωτος χάλυβας (DIN ) Εμβαδόν πρόσοψης m² 5,600 5,800 Όγκος εσωτερικής σερπαντίνας l 27,1 29,0 Πίεση λειτουργίας bar 6 Μέση ειδική θερμική απόδοση W/K Φόρτιση Ποσότητα 1 Υλικό σωλήνα Ανοξείδωτος χάλυβας (DIN ) Εμβαδόν πρόσοψης m² 3 4 Όγκος εσωτερικής σερπαντίνας l Πίεση λειτουργίας bar 3 Βοηθητική ηλιακή θέρμανση Μέση ειδική θερμική απόδοση W/K Υλικό σωλήνα - Ανοξείδωτος χάλυβας (DIN ) Εμβαδόν πρόσοψης m² - 1 Όγκος εσωτερικής σερπαντίνας l - 2 Πίεση λειτουργίας bar - 3 Μέση ειδική θερμική απόδοση W/K

41 Δοχείο ζεστού νερού χρήσης από ανοξείδωτο χάλυβα EKHWS-B3V3/EKHWS-B3Z2 EKHWS-B Προαιρετικό εξάρτημα EKHWS 150B3V3 200B3V3 300B3V3 200B3Z2 300B3Z2 Περίβλημα Χρώμα Ψυχρό λευκό Υλικό Μαλακός χάλυβας με εποξική επίστρωση Διαστάσεις Μονάδα Πλάτος mm 580 Βάθος mm 580 Βάρος Μονάδα Κενό kg Δοχείο Όγκος νερού l Υλικό Ανοξείδωτος χάλυβας (DIN ) Μέγιστη θερμοκρασία νερού C 85 Μόνωση Απώλεια θερμότητας kwh/24h 155,0 177,0 219,0 177,0 219,0 Ενεργειακή κλάση C Στατικές θερμικές απώλειες W Όγκος αποθήκευσης l Εναλλάκτης Ποσότητα 1 θερμότητας Υλικό σωλήνα Χάλυβας duplex LDX 2101 Εφεδρική ηλεκτρική αντίσταση Απόδοση kw 3 Τροφοδοσία ισχύος Φάση/Συχνότητα /Τάση Hz/V 1~/50/230 2~/50/400 Δοχεία για μονάδα Daikin Altherma υψηλών θερμοκρασιών Δοχείο ζεστού νερού χρήσης EKHTS-AC EKHTS260AC EKHTS200AC Προαιρετικό εξάρτημα EKHTS 200AC 260AC Περίβλημα Χρώμα Γκρι μεταλλικό Υλικό Γαλβανισμένο ατσάλι (επικαλυμμένο μεταλλικό έλασμα) Διαστάσεις Μονάδα Ύψος Ενσωματωμένη στην mm εσωτερική μονάδα Πλάτος mm 600 Βάθος mm 695 Βάρος Μονάδα Κενό kg Δοχείο Όγκος νερού l Υλικό Ανοξείδωτος χάλυβας (ΕN ) Μέγιστη θερμοκρασία νερού C 75 Μόνωση Απώλεια θερμότητας kwh/24h 12,0 15,0 Ενεργειακή κλάση B Στατικές θερμικές απώλειες W Όγκος αποθήκευσης l Εναλλάκτης Ποσότητα 1 θερμότητας Υλικό σωλήνα Χάλυβας διπλής φάσης (ΕΝ ) Εμβαδόν πρόσοψης m² 1,560 Όγκος εσωτερικής σερπαντίνας l 7,5 41

42 Ηλιακοί συλλέκτες EKS(H/V)-P EKSV-P EKSH26P Ηλιακός συλλέκτης EKSV21P EKSV26P EKSH26P Στερέωση Κατακόρυφη Οριζόντια Διαστάσεις Μονάδα ΎψοςxΠλάτοςxΒάθος mm 2,000x1,006x85 2,000x1,300x85 2,000x85x1,300 Βάρος Μονάδα kg Όγκος l 1,3 1,7 2,1 Επιφανείας Εξωτερικό m² 2,01 2,60 Άνοιγμα m² 1,800 2,360 Απορροφητής m² 1,79 2,35 Επίστρωση Micro-therm (Μικροθερμικό) (απορρόφηση μέγ. 96%, εκπομπές περ. 5% +/-2%) Απορροφητής Χαλκοσωλήνας σχήματος άρπας με έλασμα αλουμινίου υψηλής επιλεκτικότητας με συγκόλληση λέιζερ Γυάλινη επιφάνεια Μονό κρύσταλλο ασφαλείας, μετάδοση +/- 92% Επιτρεπόμενη γωνία οροφής Ελάχ.~Μέγ. 15~80 Πίεση λειτουργίας Μέγ. bar 6 Θερμοκρασία στασιμότητας Μέγ. C 192 Θερμική απόδοση απόδοση συλλέκτη (ηcol) % 61 Απόδοση συλλέκτη με μηδενική απώλεια η0 % 0,781 0,784 Συντελεστής απώλειας θερμότητας a1 W/m².K 4,240 4,250 Συνάρτηση θερμοκρασίας του συντελεστή απώλειας θερμότητας a2 W/m².K² 0,006 0,007 Θερμική ικανότητα kj/k 4,9 6,5 Κιτ κυκλοφορητή για σύστημα Drain Back EKSRPS EKSRPS4 Κιτ κυκλοφορητή για δοχείο ανοικτού κυκλώματος EKSRPS EKSRPS4A Διαστάσεις Μονάδα ΎψοςxΠλάτοςxΒάθος mm 815x142x230 Βάρος Μονάδα kg 6 Τροφοδοσία ισχύος Φάση 1~ Συχνότητα Hz 50 Τάση V 230 Κιτ κυκλοφορητή για σύστημα υπό πιέση EKSRDS2A Κιτ κυκλοφορητή για δοχείο κλειστού κυκλώματος EKSRDS2A EKSRDS2A Διαστάσεις Μονάδα ΎψοςxΠλάτοςxΒάθος mm 410x314x159 Βάρος Μονάδα kg 5,5 Θερμοκρασία Περιβάλλοντος Μέγιστη C 40 C Συνδέσεις συστήματος DN22 Σύνδεση δοχείου διαστολής G3/4 42

43 Προαιρετικά εξαρτήματα για Daikin Altherma χαμηλών θερμοκρασιών EKRUCBL/EKRUCBS Εσωτερική μονάδα EKRUCBL3 EKRUCBS Χειριστήρια Κατηγορία ελέγχου θερμοκρασίας VI Συμβολή σε εποχιακή απόδοση θέρμανσης χώρου % 4,0 EKRTW/EKRTR EKRT(W/R) Προαιρετικό εξάρτημα EKRTR EKRT(W/R) Διαστάσεις Μονάδα ΎψοςxΠλάτοςxΒάθος mm 87x125x34 Δέκτης Ύψος/Πλάτος/Βάθος mm 170/50/28 - Βάρος Μονάδα g Θερμοστάτης g Δέκτης g Θερμοκρασία Αποθήκευση Ελάχ./Μέγ. C -20/60 περιβάλλοντος Λειτουργία Ελάχ./Μέγ. C 0/50 Εύρος ρύθμισης Θέρμανση Ελάχ./Μέγ. C 4/37 θερμοκρασίας Ψύξη Ελάχ./Μέγ. C 4/37 Ρολόι Ναι Λειτουργία ρύθμισης Αναλογική ζώνη Τροφοδοσία ισχύος Τάση V - Τροφοδοσία από μπαταρία 3* AA-LR6 (αλκαλική) Θερμοστάτης Τάση V Τροφοδοσία από μπαταρία 3x AA-LRG (αλκαλική) - Δέκτης Τάση V Συχνότητα Hz 50 - Φάση 1~ - Σύνδεση Τύπος - Ενσύρματος Θερμοστάτης Ασύρματος - Δέκτης Ενσύρματος - Μέγιστη απόσταση Εσωτερικά m Περίπου 30 m - μέχρι το δέκτη Εξωτερικά m Περίπου 100 m - Χειριστήρια Κατηγορία ελέγχου θερμοκρασίας IV Συμβολή σε εποχιακή απόδοση θέρμανσης χώρου % 2,0 Fan-coil αντλίας θερμότητας FWXV-A ARC452A15 FWXV-A Εσωτερική μονάδα FWXV 15A 20A Θερμική απόδοση Συνολική απόδοση Ονομ. kw 1,5 2,0 Ψυκτική απόδοση Συνολική απόδοση Ονομ. kw 1,2 1,7 Αντιληπτή απόδοση Ονομ. kw 0,98 1,4 Απορροφ. ισχύς Θέρμανση Ονομ. kw 0,013 0,015 Ψύξη Ονομ. kw 0,013 0,015 Διαστάσεις Μονάδα ΎψοςxΠλάτοςxΒάθος mm 600x700x210 Βάρος Μονάδα kg 15 Συνδέσεις σωληνώσεων Αποχέτευση/Εξ. Διάμ./Εισόδου/Εξόδου mm/in 18/G 1/2/G 1/2 Στάθμη ηχητικής Θέρμανση Ονομ. dba πίεσης Ψύξη Ονομ. dba Τροφοδοσία ισχύος Φάση/Συχνότητα /Τάση Hz/V 1~/50/60/ /220 43

44 Εμπιστοσύνη Daikin Μπορείτε να βασίζεστε στην Daikin για την απόλυτη άνεση, ώστε να είστε ελεύθεροι να εστιάσετε στις δραστηριότητες που έχουν σημασία για εσάς. Η Daikin Europe N.V. συμμετέχει στο Πρόγραμμα Πιστοποίησης Eurovent για Ψύκτες με ψυκτικό υγρό (LCP), Τοπικές κλιματιστικές μονάδες (AHU), Τοπικές Κλιματιστικές Μονάδες (Fan Coil, FCU) και Συστήματα Μεταβλητής Ροής Ψυκτικού Μέσου (VRF). είτε το ισχύον πιστοποιητικό online στην ιστοσελίδα ή χρησιμοποιώντας το: Η παρούσα έκδοση έχει συνταχθεί αποκλειστικά ως ενημερωτικό έντυπο και δεν συνιστά επ' ουδενί προσφορά δεσμευτική για την Daikin Europe N.V. Η Daikin Europe N.V. συνέταξε το περιεχόμενο της παρούσας έκδοσης βάσει όλων των πληροφοριών που είχε στη διάθεσή της. εν παρέχεται καμία ρητή ή έμμεση εγγύηση σχετικά με την πληρότητα, την ακρίβεια, την αξιοπιστία ή την καταλληλότητα για συγκεκριμένο σκοπό του περιεχομένου του παρόντος καταλόγου και των προϊόντων και υπηρεσιών που παρουσιάζονται σε αυτόν. Οι προδιαγραφές μπορεί να τροποποιηθούν χωρίς προηγούμενη ειδοποίηση. Η Daikin Europe N.V. αποποιείται ρητά κάθε ευθύνη για τυχόν άμεσες ή έμμεσες ζημίες, με την ευρύτερη έννοια του όρου, που προκύπτουν από ή σχετίζονται με τη χρήση και/ή ερμηνεία της παρούσας έκδοσης. Το σύνολο του περιεχομένου του παρόντος αποτελεί πνευματική ιδιοκτησία της Daikin Europe N.V. Daikin Ελλάς Α.Ε Αγ. Κωνσταντίνου 50, , Μαρούσι Τηλ.: , Fax: Το ολοκληρωμένο πρόγραμμα Τεχνικής Υποστήριξης που δημιούργησε η Daikin για εσάς. Περισσότερες πληροφορίες στο: standbyme.daikin.gr
