Οδηγός αναφοράς υλικού επιτραπέζιος υπολογιστής dc7700 Series Ultra-Slim

Transcript

1 Οδηγός αναφοράς υλικού επιτραπέζιος υπολογιστής dc7700 Series Ultra-Slim Επαγγελµατικός υπολογιστής HP Compaq

2 Copyright 2006 Hewlett-Packard Development Company, L.P. Οι πληροφορίες που περιέχονται στο παρόν ενδέχεται να αλλάξουν χωρίς ειδοποίηση. Οι επωνυµίες Microsoft και Windows είναι εµπορικά σήµατα της Microsoft Corporation στις Η.Π.Α. και σε άλλες χώρες. Οι µόνες εγγυήσεις για τα προϊόντα και τις υπηρεσίες της HP περιλαµβάνονται στις ρητές δηλώσεις που συνοδεύουν τέτοια προϊόντα και υπηρεσίες. Κανένα στοιχείο στο παρόν δεν δύναται να ερµηνευθεί ως πρόσθετη εγγύηση. Η HP δεν ευθύνεται για τεχνικά ή συντακτικά λάθη ή παραλείψεις στο παρόν. Το παρόν έγγραφο περιέχει αποκλειστικές πληροφορίες που προστατεύονται από πνευµατικά δικαιώµατα. εν επιτρέπεται η δηµιουργία φωτοαντιγράφων, η αναπαραγωγή ή η µετάφραση σε άλλη γλώσσα τµήµατος αυτού του εγγράφου χωρίς την προηγούµενη έγγραφη συναίνεση της Hewlett-Packard Company. Οδηγός αναφοράς υλικού Μοντέλο επιτραπέζιου υπολογιστή dc7700 Ultra-Slim Πρώτη έκδοση (Αύγουστος 2006) Κωδικός εγγράφου:

3 Πληροφορίες γι αυτό το έντυπο Αυτός ο οδηγός περιέχει βασικές πληροφορίες για την αναβάθµιση του συγκεκριµένου µοντέλου υπολογιστή. ΠΡΟΕΙ /ΣΗ! Το κείµενο που φέρει αυτήν την ένδειξη υποδηλώνει ότι τυχόν αδυναµία συµµόρφωσης µε τις οδηγίες ενδέχεται να προκαλέσει τραυµατισµό ή θάνατο. ΠΡΟΣΟΧΗ Το κείµενο που φέρει αυτήν την ένδειξη υποδηλώνει ότι τυχόν αδυναµία συµµόρφωσης µε τις οδηγίες ενδέχεται να προκαλέσει βλάβη στον εξοπλισµό ή απώλεια δεδοµένων. Σηµείωση Το κείµενο µε αυτή την επισήµανση παρέχει σηµαντικές πρόσθετες πληροφορίες. ELWW iii

4 iv Πληροφορίες γι αυτό το έντυπο ELWW

5 Πίνακας περιεχοµένων 1 Χαρακτηριστικά προϊόντος Χαρακτηριστικά τυπικής διαµόρφωσης... 1 Τµήµατα πρόσοψης... 2 Εξαρτήµατα πίσω πλευράς... 3 Πληκτρολόγιο... 4 Χρήση πλήκτρου µε το λογότυπο των Windows... 5 Θέση αριθµού σειράς... 6 Αλλαγή από διαµόρφωση επιτραπέζιου υπολογιστή σε tower Αναβαθµίσεις υλικού υνατότητες αναβάθµισης και επισκευής... 9 Προειδοποιήσεις και προφυλάξεις... 9 Αφαίρεση του καλύµµατος πρόσβασης του υπολογιστή Αφαίρεση πρόσοψης Περιστροφή τροφοδοτικού Εγκατάσταση πρόσθετης µνήµης Μνήµες DIMM DDR2-SDRAM DIMM Τοποθέτηση µονάδων µνήµης DIMM στις υποδοχές Εγκατάσταση µονάδων µνήµης DIMM Αντικατάσταση βραχίονα κάρτας επέκτασης Αναβάθµιση της µονάδας σκληρού δίσκου Επανατοποθέτηση µονάδας οπτικού δίσκου Αφαίρεση υπάρχουσας µονάδας οπτικού δίσκου Προετοιµασία νέας µονάδας οπτικού δίσκου Εγκατάσταση της νέας µονάδας οπτικού δίσκου Παράρτηµα Α Προδιαγραφές Παράρτηµα Β Αντικατάσταση µπαταρίας Παράρτηµα Γ Προβλέψεις για κλειδαριές ασφαλείας Εγκατάσταση κλειδαριάς ασφαλείας Κλειδαριά καλωδίου Λουκέτο Παράρτηµα Ηλεκτροστατική εκκένωση Αποφυγή βλαβών εξαιτίας του στατικού ηλεκτρισµού ELWW v

6 Τρόποι γείωσης Παράρτηµα Ε Οδηγίες για τη λειτουργία, τυπική φροντίδα και προετοιµασία για αποστολή του υπολογιστή Οδηγίες για τη λειτουργία και τυπική φροντίδα Προφυλάξεις για τη µονάδα οπτικού δίσκου Λειτουργία Καθαρισµός Ασφάλεια Προετοιµασία για αποστολή Ευρετήριο vi ELWW

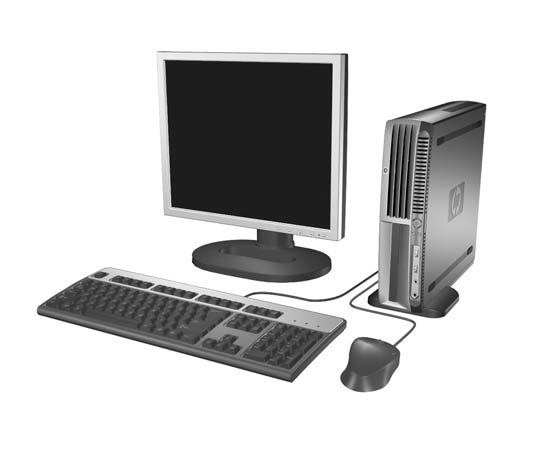

7 1 Χαρακτηριστικά προϊόντος Χαρακτηριστικά τυπικής διαµόρφωσης Ο επιτραπέζιος υπολογιστής HP Compaq Ultra-Slim διαθέτει χαρακτηριστικά που ενδέχεται να διαφέρουν ανάλογα µε το µοντέλο. Για έναν πλήρη κατάλογο του υλικού και του λογισµικού που είναι εγκατεστηµένα στον υπολογιστή, εκτελέστε το βοηθητικό πρόγραµµα διαγνωστικού ελέγχου (περιλαµβάνεται µόνο σε ορισµένα µοντέλα υπολογιστών). Οδηγίες για τη χρήση αυτού του βοηθητικού προγράµµατος παρέχονται στον Οδηγό αντιµετώπισης προβληµάτων στο Documentation and Diagnostics CD. Εικόνα 1-1 Επιτραπέζιος υπολογιστής Ultra-Slim ELWW Χαρακτηριστικά τυπικής διαµόρφωσης 1

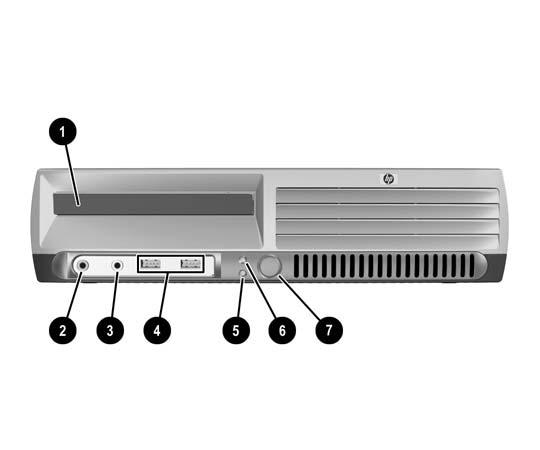

8 Τµήµατα πρόσοψης Η διαµόρφωση της µονάδας µπορεί να διαφέρει, ανάλογα µε το µοντέλο. Πίνακας 1-1 Τµήµατα πρόσοψης 1 Μονάδα οπτικού δίσκου 5 Φωτεινή ένδειξη συστήµατος 2 Υποδοχή µικροφώνου 6 Φωτεινή ένδειξη δραστηριότητας σκληρού δίσκου 3 Υποδοχή ακουστικών 7 Κουµπί διπλής λειτουργίας 4 Θύρες USB (Universal Serial Bus) Σηµείωση Μονάδα οπτικού δίσκου µπορεί να είναι είτε µια µονάδα CD-ROM, CD-R/RW, DVD-ROM, DVD-R/RW είτε µια µονάδα Combo CD-RW/DVD. 2 Κεφάλαιο 1 Χαρακτηριστικά προϊόντος ELWW

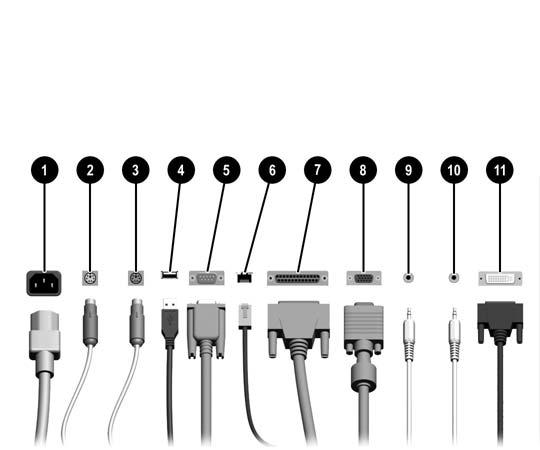

9 Εξαρτήµατα πίσω πλευράς Πίνακας 1-2 Εξαρτήµατα πίσω πλευράς 1 Υποδοχή καλωδίου τροφοδοσίας 7 Παράλληλη υποδοχή 2 Υποδοχή ποντικιού PS/2 (πράσινη) 8 Υποδοχή οθόνης (µπλε) 3 Υποδοχή πληκτρολογίου PS/2 (µωβ) 9 Υποδοχή εξόδου για συσκευές ήχου που τροφοδοτούνται µε ρεύµα (πράσινη) 4 USB (Universal Serial Bus) (6) 10 Υποδοχή εισόδου ήχου (µπλε) 5 Σειριακή υποδοχή 11 Υποδοχή οθόνης για ψηφιακή διασύνδεση βίντεο (DVI-D) (προαιρετική) 6 Υποδοχή δικτύου RJ-45 Σηµείωση Η διάταξη και ο αριθµός των υποδοχών ενδέχεται να ποικίλλουν ανάλογα µε το µοντέλο. Στην περίπτωση που στον υπολογιστή έχει εγκατασταθεί κάρτα γραφικών PCI Express, η υποδοχή οθόνης στη µητρική κάρτα είναι ανενεργή. Εάν έχει εγκατασταθεί µια κάρτα γραφικών PCI, οι υποδοχές στην κάρτα και στη µητρική κάρτα µπορούν να χρησιµοποιηθούν ταυτόχρονα. Ίσως χρειαστεί να αλλάξετε ορισµένες ρυθµίσεις στο Computer Setup προκειµένου να χρησιµοποιήσετε και τις δύο υποδοχές. Για περισσότερες πληροφορίες σχετικά µε τη σειρά εκκίνησης, ανατρέξτε στον Οδηγό για το βοηθητικό πρόγραµµα Computer Setup (F10) στο Documentation and Diagnostics CD. Η προαιρετική υποδοχή DVI D λειτουργεί µόνο µε οθόνες DVI. εν είναι δυνατή η προσαρµογή της για την υποστήριξη οθονών µε αναλογικές εισόδους. ELWW Εξαρτήµατα πίσω πλευράς 3

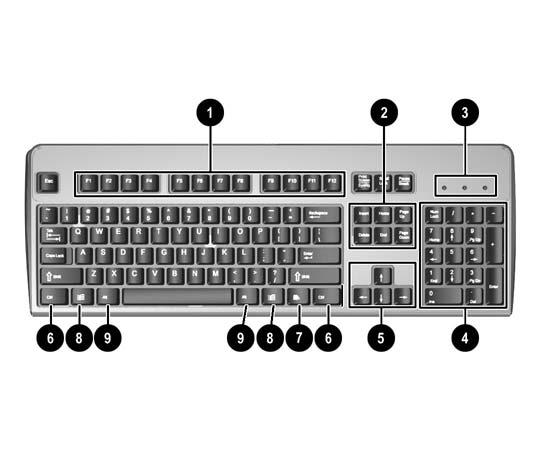

10 Πληκτρολόγιο Πίνακας 1-3 Εξαρτήµατα πληκτρολογίου 1 Πλήκτρα λειτουργιών Χρησιµοποιούνται για την εκτέλεση ειδικών λειτουργιών, ανάλογα µε την εφαρµογή λογισµικού που χρησιµοποιείται. 2 Πλήκτρα επεξεργασίας Συµπεριλαµβάνουν τα εξής: Insert, Home, Page Up, Delete, End και Page Down. 3 Φωτεινές ενδείξεις κατάστασης ηλώνουν την κατάσταση του υπολογιστή και των ρυθµίσεων του πληκτρολογίου (Num Lock, Caps Lock και Scroll Lock). 4 Αριθµητικά πλήκτρα Λειτουργούν όπως το πληκτρολόγιο µιας αριθµοµηχανής. 5 Πλήκτρα βέλους Χρησιµοποιούνται για την περιήγηση σε ένα έγγραφο ή µια τοποθεσία web. Αυτά τα πλήκτρα επιτρέπουν τη µετακίνηση προς τα αριστερά, δεξιά, πάνω και κάτω, µε χρήση του πληκτρολογίου αντί του ποντικού. 6 Πλήκτρα Ctrl Χρησιµοποιούνται σε συνδυασµό µε άλλα πλήκτρα. Η εκτελούµενη ενέργεια εξαρτάται από την εφαρµογή που χρησιµοποιείτε. 7 Πλήκτρο εφαρµογών 1 Χρησιµοποιείται (όπως και το δεξί πλήκτρο του ποντικιού) για να ανοίξει αναδυόµενα µενού σε εφαρµογές του Microsoft Office. Ενδέχεται να εκτελεί διαφορετικές λειτουργίες σε άλλες εφαρµογές λογισµικού. 8 Πλήκτρα µε το λογότυπο των Windows 1 Χρησιµοποιούνται για να ανοίξουν το µενού «Έναρξη» των Microsoft Windows. Χρησιµοποιούνται σε συνδυασµό µε άλλα πλήκτρα για την εκτέλεση άλλων λειτουργιών. 9 Πλήκτρα Alt Χρησιµοποιούνται σε συνδυασµό µε άλλα πλήκτρα. Η εκτελούµενη ενέργεια εξαρτάται από την εφαρµογή που χρησιµοποιείτε. 1 Τα πλήκτρα αυτά είναι διαθέσιµα σε ορισµένες γεωγραφικές περιοχές. 4 Κεφάλαιο 1 Χαρακτηριστικά προϊόντος ELWW

11 Χρήση πλήκτρου µε το λογότυπο των Windows Χρησιµοποιήστε το πλήκτρο µε το λογότυπο των Windows σε συνδυασµό µε άλλα πλήκτρα για να εκτελέσετε συγκεκριµένες λειτουργίες που διατίθενται στο λειτουργικό σύστηµα των Windows. Ανατρέξτε στην ενότητα Πληκτρολόγιο για αναγνώριση του πλήκτρου µε το λογότυπο των Windows. Πλήκτρο µε το λογότυπο των Windows Πλήκτρο µε το λογότυπο των Windows + d Πλήκτρο µε το λογότυπο των Windows + m Shift + πλήκτρο µε το λογότυπο των Windows + m Πλήκτρο µε το λογότυπο των Windows + e Πλήκτρο µε το λογότυπο των Windows + f Πλήκτρο µε το λογότυπο των Windows + Ctrl + f Πλήκτρο µε το λογότυπο των Windows + F1 Πλήκτρο µε το λογότυπο των Windows + l Πλήκτρο µε το λογότυπο των Windows + r Πλήκτρο µε το λογότυπο των Windows + u Πλήκτρο µε το λογότυπο των Windows + Tab Εµφανίζει ή αποκρύπτει το µενού «Έναρξη» Εµφανίζει την επιφάνεια εργασίας Ελαχιστοποιεί όλες τις ανοικτές εφαρµογές Αναιρεί τη λειτουργία «Ελαχιστοποίηση όλων» Ενεργοποιεί την εφαρµογή «Ο Υπολογιστής µου» Πραγµατοποιεί εκκίνηση της λειτουργίας «Εύρεση αρχείου» Πραγµατοποιεί εκκίνηση της λειτουργίας «Εύρεση υπολογιστή» Εκκινεί τη «Βοήθεια» των Windows Εάν είστε συνδεδεµένοι σε έναν τοµέα δικτύου, κλειδώνει τον υπολογιστή. Αν δεν είστε, παρέχει δυνατότητα εναλλαγής χρηστών Ανοίγει το παράθυρο διαλόγου «Εκτέλεση» Πραγµατοποιεί εκκίνηση της λειτουργίας «ιαχείριση βοηθητικών προγραµµάτων» Ενεργοποιεί το επόµενο κουµπί της γραµµής εργασιών ELWW Πληκτρολόγιο 5

12 Θέση αριθµού σειράς Κάθε υπολογιστής έχει έναν µοναδικό αριθµό σειράς και αναγνωριστικό προϊόντος, τα οποία βρίσκονται στην κορυφή του υπολογιστή όταν αυτός είναι σε διαµόρφωση tower. Αναφέρετε αυτόν τον αριθµό κάθε φορά που απευθύνεστε στην υπηρεσία εξυπηρέτησης πελατών για βοήθεια. Εικόνα 1-2 Θέσεις αριθµού σειράς και αναγνωριστικού προϊόντος Αλλαγή από διαµόρφωση επιτραπέζιου υπολογιστή σε tower 1. Αν ο αισθητήρας Smart Cover Sensor είναι ενεργοποιηµένος, κάντε επανεκκίνηση στον υπολογιστή σας και απενεργοποιήστε τον από το Computer Setup. 2. Βγάλτε όλα τα αφαιρούµενα µέσα (όπως έναν οπτικό δίσκο). 3. Τερµατίστε τη λειτουργία του υπολογιστή µέσω του λειτουργικού συστήµατος και, στη συνέχεια, απενεργοποιήστε τις όποιες εξωτερικές συσκευές. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τις όποιες εξωτερικές συσκευές. 6 Κεφάλαιο 1 Χαρακτηριστικά προϊόντος ELWW

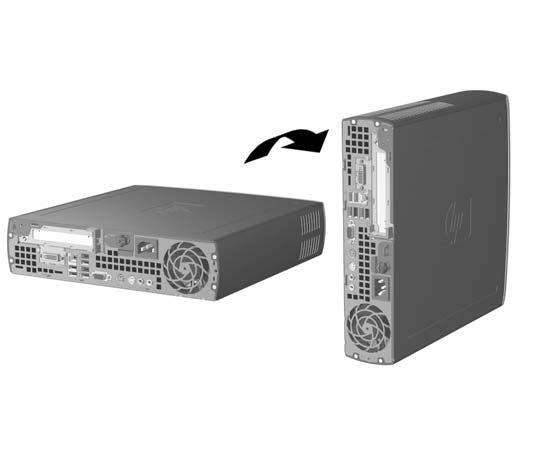

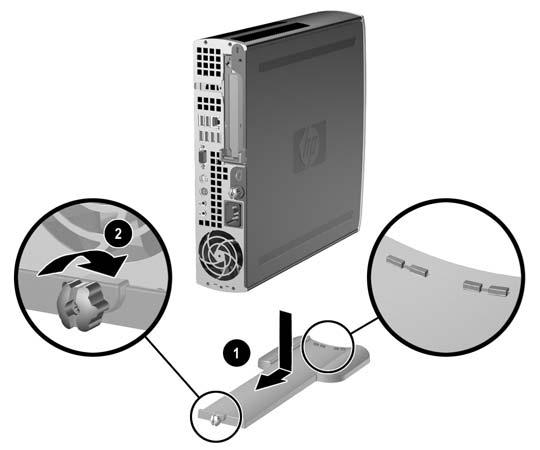

13 4. Περιστρέψτε τον υπολογιστή σε θέση tower µε τον ανεµιστήρα στη βάση και την υποδοχή επέκτασης στην κορυφή. 5. Χαµηλώστε τον υπολογιστή στη βάση του ώστε τα άγκιστρα που βρίσκονται στο µπροστινό µέρος της βάσης tower να εφαρµόζουν στους αγωγούς που βρίσκονται στη βάση του υπολογιστή και, στη συνέχεια, σπρώξτε τον υπολογιστή προς τα πίσω µέχρι να ασφαλίσουν τα άγκιστρα (1). 6. Σφίξτε τη βίδα (2) για να σταθεροποιήσετε τον υπολογιστή στη βάση. Αυτό παρέχει σταθερότητα και εξασφαλίζει τον κατάλληλο αερισµό των εσωτερικών εξαρτηµάτων. 7. Επανασυνδέστε τον εξωτερικό εξοπλισµό, συνδέστε το καλώδιο τροφοδοσίας στην πρίζα και ενεργοποιήστε τον υπολογιστή. 8. Χρησιµοποιήστε το Computer Setup για να ενεργοποιήσετε το Smart Cover Sensor, αν θέλετε. Για να αλλάξετε τη διαµόρφωση από tower σε επιτραπέζια, αντιστρέψτε τα προηγούµενα βήµατα. ELWW Αλλαγή από διαµόρφωση επιτραπέζιου υπολογιστή σε tower 7

14 8 Κεφάλαιο 1 Χαρακτηριστικά προϊόντος ELWW

15 2 Αναβαθµίσεις υλικού υνατότητες αναβάθµισης και επισκευής Ο υπολογιστής διαθέτει χαρακτηριστικά τα οποία διευκολύνουν την αναβάθµιση και επισκευή του. Για τις περισσότερες διαδικασίες εγκατάστασης που περιγράφονται σε αυτό το κεφάλαιο, δεν είναι απαραίτητη η χρήση εργαλείων. Προειδοποιήσεις και προφυλάξεις Πριν πραγµατοποιήσετε οποιαδήποτε αναβάθµιση, διαβάστε προσεκτικά όλες τις σχετικές οδηγίες, προφυλάξεις και προειδοποιήσεις αυτού του οδηγού. ΠΡΟΕΙ /ΣΗ! Για να µειώσετε τον κίνδυνο προσωπικού τραυµατισµού ή φθοράς του εξοπλισµού από ηλεκτροπληξία, επαφή µε θερµές επιφάνειες ή ανάφλεξη: Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αφήστε τα εσωτερικά εξαρτήµατα του συστήµατος να κρυώσουν προτού τα αγγίξετε. Μη συνδέετε ακροδέκτες τηλεπικοινωνιών ή τηλεφώνου στις υποδοχές της κάρτας διασύνδεσης δικτύου (NIC). Μην απενεργοποιείτε τη γείωση του καλωδίου τροφοδοσίας. Η γείωση είναι ένα σηµαντικό χαρακτηριστικό ασφάλειας. Συνδέστε το καλώδιο τροφοδοσίας σε µια πρίζα µε γείωση στην οποία η πρόσβαση είναι εύκολη ανά πάσα στιγµή. Για να µειώσετε τον κίνδυνο σοβαρού τραυµατισµού, διαβάστε τον Οδηγό ασφάλειας & άνεσης. Περιγράφει την κατάλληλη ρύθµιση του σταθµού εργασίας, τη στάση, καθώς και τις κατάλληλες συνήθειες για την υγεία και την εργασία και παρέχει σηµαντικές πληροφορίες ασφαλείας από ηλεκτρικές και µηχανικές βλάβες. Αυτός ο οδηγός βρίσκεται στο Web, στη διεύθυνση και στο Documentation and Diagnostics CD. ΠΡΟΣΟΧΗ Ο στατικός ηλεκτρισµός µπορεί να προκαλέσει βλάβη στα ηλεκτρικά εξαρτήµατα του υπολογιστή ή στον προαιρετικό εξοπλισµό. Πριν ξεκινήσετε αυτές τις διαδικασίες, βεβαιωθείτε ότι έχετε αποβάλει τον στατικό ηλεκτρισµό από το σώµα σας αγγίζοντας στιγµιαία ένα γειωµένο µεταλλικό αντικείµενο. Για περισσότερες πληροφορίες, ανατρέξτε στο Παράρτηµα, Ηλεκτροστατική εκκένωση. Όταν ο υπολογιστής είναι συνδεδεµένος σε µια πηγή τροφοδοσίας AC, η µητρική κάρτα τροφοδοτείται πάντα µε ρεύµα. Πριν ανοίξετε το κάλυµµα του υπολογιστή, πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε βλάβες στα εσωτερικά εξαρτήµατα. ELWW υνατότητες αναβάθµισης και επισκευής 9

16 Αφαίρεση του καλύµµατος πρόσβασης του υπολογιστή Για να αποκτήσετε πρόσβαση στη µνήµη του συστήµατος, την υποδοχή επέκτασης, και άλλα εσωτερικά εξαρτήµατα, πρέπει να αφαιρέσετε το κάλυµµα πρόσβασης: 1. Αφαιρέστε/αποσυνδέστε τις όποιες συσκευές ασφαλείας εµποδίζουν το άνοιγµα του υπολογιστή. 2. Αφαιρέστε όλα τα αφαιρούµενα µέσα, όπως δισκέτες ή CD, από τον υπολογιστή. 3. Απενεργοποιήστε τον υπολογιστή µέσω του λειτουργικού συστήµατος και, στη συνέχεια, απενεργοποιήστε τις όποιες εξωτερικές συσκευές. 4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τις όποιες εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, στη µητρική κάρτα υπάρχει πάντα τάση εφόσον το σύστηµα παραµένει συνδεδεµένο σε ενεργή πρίζα εναλλασσόµενου ρεύµατος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας προκειµένου να αποφύγετε την πρόκληση ζηµιάς στα εσωτερικά εξαρτήµατα του υπολογιστή. 5. Εάν ο υπολογιστής είναι τοποθετηµένος σε βάση, αφαιρέστε τον υπολογιστή από τη βάση και τοποθετήστε τον στο πλάι. 6. Χαλαρώστε τη βίδα στην πίσω πλευρά του υπολογιστή (1), σύρετε το κάλυµµα πρόσβασης προς το πίσω µέρος του υπολογιστή, και ανασηκώστε το για να το αφαιρέσετε (2). Εικόνα 2-1 Αφαίρεση του καλύµµατος πρόσβασης του υπολογιστή ΠΡΟΣΟΧΗ Αφού ανοίξετε το κάλυµµα του υπολογιστή, αναζητήστε τη φωτεινή ένδειξη στη µητρική κάρτα µεταξύ των υποδοχών µονάδων µνήµης DIMM. Εάν η φωτεινή ένδειξη είναι αναµµένη, το σύστηµα εξακολουθεί να τροφοδοτείται µε ρεύµα. Απενεργοποιήστε τον υπολογιστή και αφαιρέστε το καλώδιο τροφοδοσίας προτού συνεχίσετε. Επανατοποθετήστε το κάλυµµα πρόσβασης ευθυγραµµίζοντας το µε το πλαίσιο του υπολογιστή και σπρώχνοντάς το στο πλαίσιο προς την πρόσοψη. Σφίξτε τη βίδα για να σταθεροποιηθεί το κάλυµµα πρόσβασης. 10 Κεφάλαιο 2 Αναβαθµίσεις υλικού ELWW

17 Αφαίρεση πρόσοψης Για πρόσβαση στον εσωτερικό σκληρό δίσκο, πρέπει να αφαιρέσετε την πρόσοψη. 1. Αφαιρέστε/αποσυνδέστε τις όποιες συσκευές ασφαλείας εµποδίζουν το άνοιγµα του υπολογιστή. 2. Αφαιρέστε όλα τα αφαιρούµενα µέσα, όπως δισκέτες ή CD, από τον υπολογιστή. 3. Απενεργοποιήστε τον υπολογιστή µέσω του λειτουργικού συστήµατος και, στη συνέχεια, απενεργοποιήστε τις όποιες εξωτερικές συσκευές. 4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τις όποιες εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, στη µητρική κάρτα υπάρχει πάντα τάση εφόσον το σύστηµα παραµένει συνδεδεµένο σε ενεργή πρίζα εναλλασσόµενου ρεύµατος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας προκειµένου να αποφύγετε την πρόκληση ζηµιάς στα εσωτερικά εξαρτήµατα του υπολογιστή. 5. Εάν ο υπολογιστής είναι τοποθετηµένος σε βάση, αφαιρέστε τον υπολογιστή από τη βάση και τοποθετήστε τον στο πλάι. 6. Αφαιρέστε το κάλυµµα πρόσβασης του υπολογιστή. ΠΡΟΣΟΧΗ Αφού ανοίξετε το κάλυµµα του υπολογιστή, αναζητήστε τη φωτεινή ένδειξη στη µητρική κάρτα µεταξύ των υποδοχών µονάδων µνήµης DIMM. Εάν η φωτεινή ένδειξη είναι αναµµένη, το σύστηµα εξακολουθεί να τροφοδοτείται µε ρεύµα. Απενεργοποιήστε τον υπολογιστή και αφαιρέστε το καλώδιο τροφοδοσίας προτού συνεχίσετε. 7. Ανασηκώστε τις δύο προεξοχές απασφάλισης στην αριστερή και δεξιά πλευρά του πλαισίου. Απασφαλίζεται η πρόσοψη, η οποία ωθείται περίπου 1,3 cm (0,5 ίντσες) µακριά από το πλαίσιο και σταµατά. Εικόνα 2-2 Απασφάλιση πρόσοψης ELWW Αφαίρεση πρόσοψης 11

18 8. Αποσυνδέστε το καλώδιο της µονάδας οπτικού δίσκου από το πίσω µέρος της. Σηµείωση Όταν αφαιρείτε καλώδια, αντί για το ίδιο το καλώδιο, τραβήξτε το βύσµα του. Με αυτόν τον τρόπο αποτρέπεται η πρόκληση βλάβης στο καλώδιο. Εικόνα 2-3 Αποσύνδεση καλωδίου µονάδας οπτικού δίσκου 9. Αποσυνδέστε τα καλώδια του ανεµιστήρα και των ηχείων από τη µητρική κάρτα. Εικόνα 2-4 Αποσύνδεση καλωδίων ανεµιστήρα και ηχείων από την πρόσοψη 12 Κεφάλαιο 2 Αναβαθµίσεις υλικού ELWW

19 10. Ανασηκώστε και πάλι τις προεξοχές απασφάλισης (1) και τραβήξτε την πρόσοψη για να την αφαιρέσετε από το πλαίσιο (2). Εικόνα 2-5 Αφαίρεση πρόσοψης Για να επανατοποθετήσετε την πρόσοψη: 1. Ευθυγραµµίστε την πρόσοψη µε τον µπροστινό µέρος του πλαισίου και σπρώξτε την πρόσοψη προς τα µέσα. Σταµατήστε περίπου 1,3 cm (0,5 ίντσες) µακριά από το πλαίσιο. Εικόνα 2-6 Ευθυγράµµιση πλαισίου πρόσοψης ELWW Αφαίρεση πρόσοψης 13

20 2. Συνδέστε τα καλώδια ανεµιστήρα και ηχείων στη µητρική κάρτα. Εικόνα 2-7 Σύνδεση καλωδίων ανεµιστήρα και ηχείων 3. Συνδέστε το καλώδιο της µονάδας οπτικού δίσκου στο πίσω µέρος της µονάδας. Εικόνα 2-8 Σύνδεση καλωδίου µονάδας οπτικού δίσκου 4. Σπρώξτε την πρόσοψη µέσα στο πλαίσιο µέχρι να σταµατήσει. 5. Επανατοποθετήστε το κάλυµµα πρόσβασης. 6. Συναρµολογήστε τον υπολογιστή. 14 Κεφάλαιο 2 Αναβαθµίσεις υλικού ELWW

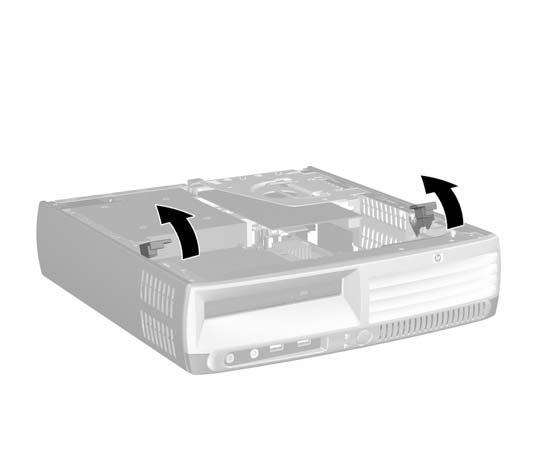

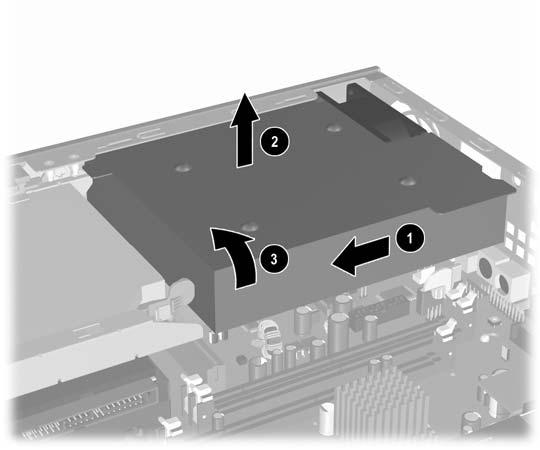

21 Περιστροφή τροφοδοτικού Το τροφοδοτικό πρέπει να περιστραφεί προς τα πάνω για να αποκτήσετε πρόσβαση στην µπαταρία του συστήµατος και σε διάφορες υποδοχές στη µητρική κάρτα. 1. Αφαιρέστε/αποσυνδέστε τις όποιες συσκευές ασφαλείας εµποδίζουν το άνοιγµα του υπολογιστή. 2. Αφαιρέστε όλα τα αφαιρούµενα µέσα, όπως δισκέτες ή CD, από τον υπολογιστή. 3. Απενεργοποιήστε τον υπολογιστή µέσω του λειτουργικού συστήµατος και, στη συνέχεια, απενεργοποιήστε τις όποιες εξωτερικές συσκευές. 4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τις όποιες εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, στη µητρική κάρτα υπάρχει πάντα τάση εφόσον το σύστηµα παραµένει συνδεδεµένο σε ενεργή πρίζα εναλλασσόµενου ρεύµατος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας προκειµένου να αποφύγετε την πρόκληση ζηµιάς στα εσωτερικά εξαρτήµατα του υπολογιστή. 5. Εάν ο υπολογιστής είναι τοποθετηµένος σε βάση, αφαιρέστε τον υπολογιστή από τη βάση και τοποθετήστε τον στο πλάι. 6. Αφαιρέστε το κάλυµµα πρόσβασης του υπολογιστή. ΠΡΟΣΟΧΗ Αφού ανοίξετε το κάλυµµα του υπολογιστή, αναζητήστε τη φωτεινή ένδειξη στη µητρική κάρτα µεταξύ των υποδοχών µονάδων µνήµης DIMM. Εάν η φωτεινή ένδειξη είναι αναµµένη, το σύστηµα εξακολουθεί να τροφοδοτείται µε ρεύµα. Απενεργοποιήστε τον υπολογιστή και αφαιρέστε το καλώδιο τροφοδοσίας προτού συνεχίσετε. 7. Σπρώξτε το τροφοδοτικό προς το µπροστινό µέρος του πλαισίου µέχρι να σταµατήσει (1), ανασηκώστε ελαφρά το τροφοδοτικό (2) και περιστρέψτε το προς τα έξω (3). Εικόνα 2-9 Περιστροφή τροφοδοτικού Για επαναφορά του τροφοδοτικού στην αρχική του θέση, αντιστρέψτε τα προηγούµενα βήµατα. ELWW Περιστροφή τροφοδοτικού 15

22 Εγκατάσταση πρόσθετης µνήµης Ο υπολογιστής διαθέτει µονάδες µνήµης διπλής εισόδου (DIMM) τύπου DDR2-SDRAM ( ιπλή ταχύτητα δεδοµένων-σύγχρονη δυναµική µνήµη τυχαίας προσπέλασης). Μνήµες DIMM Οι υποδοχές µνήµης στη µητρική κάρτα µπορούν να δεχτούν έως και τρεις τυποποιηµένες µονάδες µνήµης DIMM. Αυτές οι υποδοχές µνήµης φέρουν τουλάχιστον µία προεγκατεστηµένη µονάδα µνήµης DIMM. Για να επιτύχετε τη µέγιστη υποστήριξη µνήµης, η µητρική κάρτα µπορεί να δεχτεί µνήµη µέχρι και 3 GB, η οποία έχει ρυθµιστεί σε λειτουργία διπλού καναλιού υψηλής απόδοσης. DDR2-SDRAM DIMM Για τη σωστή λειτουργία του συστήµατος, οι µονάδες µνήµης DIMM θα πρέπει να είναι: τυποποιηµένες µονάδες 240 ακίδων συµβατές µε PC MHz ή PC MHz χωρίς αποθηκευτική µνήµη DDR2-SDRAM DIMM 1,8 V Οι µνήµες DDR2-SDRAM DIMM πρέπει επίσης: να υποστηρίζουν αδράνεια CAS 4 (CL = 4) για DDR2/667 MHz ή αδράνεια CAS 5 (CL = 5) για DDR2/800 MHz να περιλαµβάνουν τις υποχρεωτικές προδιαγραφές DDR2 DIMM που έχει ορίσει το συµβούλιο σχεδιασµού ηλεκτρονικών συσκευών Joint Electronic Device Engineering Council (JEDEC) Επιπλέον, ο υπολογιστής υποστηρίζει: τεχνολογίες µνήµης 256 Mbit, 512 Mbit και 1 Gbit εκτός ECC µνήµες DIMM µονής και διπλής όψης µνήµες DIMM κατασκευασµένες µε συσκευές DDR x8 και x16. Μνήµες κατασκευασµένες µε SDRAM x4 δεν υποστηρίζονται. Σηµείωση εν θα πραγµατοποιηθεί εκκίνηση του συστήµατος εάν εγκαταστήσετε µη υποστηριζόµενες µονάδες µνήµης DIMM. Ανατρέξτε στον Οδηγό βοηθητικού προγράµµατος Computer Setup (F10) στο Documentation and Diagnostics CD για πληροφορίες σχετικά µε το πώς να προσδιορίσετε τη συχνότητα διαύλου επεξεργαστή ενός συγκεκριµένου υπολογιστή. 16 Κεφάλαιο 2 Αναβαθµίσεις υλικού ELWW

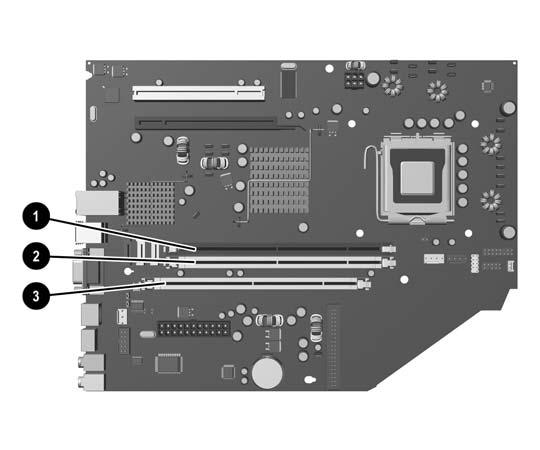

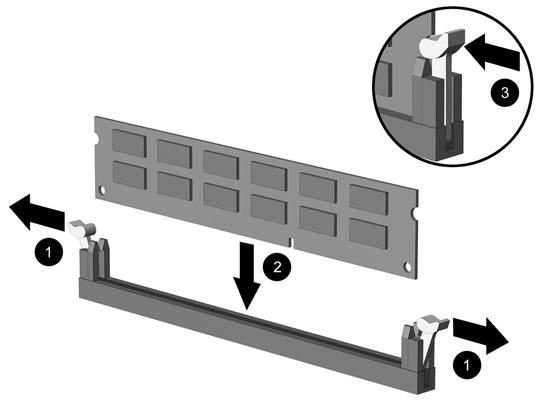

23 Τοποθέτηση µονάδων µνήµης DIMM στις υποδοχές Υπάρχουν τρεις υποδοχές µνήµης DIMM στη µητρική κάρτα, µε δύο υποδοχές στο Κανάλι µνήµης A και µία υποδοχή στο Κανάλι µνήµης B. Οι υποδοχές φέρουν τις ενδείξεις XMM1, XMM2 και XMM3. Οι υποδοχές XMM1 και XMM2 λειτουργούν στο Κανάλι µνήµης A. Η υποδοχή XMM3 λειτουργεί στο Κανάλι µνήµης B. Εικόνα 2-10 Θέσεις υποδοχών µονάδων µνήµης DIMM Στοιχείο Περιγραφή Χρώµα υποδοχής 1 Υποδοχή µονάδας DIMM XMM1, Κανάλι A 2 Υποδοχή µονάδας DIMM XMM2, Κανάλι A 3 Υποδοχή µονάδας DIMM XMM3, Κανάλι Β Μαύρο Λευκό Λευκό Το σύστηµα θα ξεκινήσει αυτόµατα σε λειτουργία µονού καναλιού, σε λειτουργία διπλού καναλιού ή ευέλικτη λειτουργία, ανάλογα µε τον τρόπο που έχουν εγκατασταθεί οι µονάδες µνήµης DIMM. Αν τοποθετήσετε µονάδες µνήµης DIMM στις υποδοχές ενός µόνο καναλιού, τότε το σύστηµα θα λειτουργεί σε κατάσταση µονού καναλιού. Το σύστηµα θα βρίσκεται σε λειτουργία διπλού καναλιού µεγαλύτερης απόδοσης αν η συνολική χωρητικότητα µνήµης των µονάδων DIMM στο Κανάλι Α είναι ίση µε τη χωρητικότητα µνήµης των µονάδων DIMM στο Κανάλι Β. Ωστόσο, η τεχνολογία και το εύρος της συσκευής µπορεί να διαφέρουν από κανάλι σε κανάλι. Αν, για παράδειγµα, στο Κανάλι Α τοποθετηθούν δύο µονάδες µνήµης DIMM χωρητικότητας 256 MB και στο Κανάλι Β τοποθετηθεί µία µονάδα µνήµης DIMM χωρητικότητας 512 MB, τότε το σύστηµα θα βρίσκεται σε λειτουργία διπλού καναλιού. Το σύστηµα θα βρίσκεται σε ευέλικτη λειτουργία εάν η συνολική χωρητικότητα µνήµης των µονάδων µνήµης DIMM στο Κανάλι A δεν ισούται µε τη συνολική χωρητικότητα µνήµης των µονάδων µνήµης DIMM στο Κανάλι B. Κατά την ευέλικτη λειτουργία, το κανάλι µε τη λιγότερη ELWW Εγκατάσταση πρόσθετης µνήµης 17

24 ποσότητα µνήµης περιγράφει τη συνολική ποσότητα µνήµης που αντιστοιχίζεται στο διπλό κανάλι και το υπόλοιπο αντιστοιχίζεται σε µονό κανάλι. Για βέλτιστη ταχύτητα, τα κανάλια θα πρέπει να εξισορροπούν ώστε η µεγαλύτερη ποσότητα µνήµης να διαµοιράζεται µεταξύ των δύο καναλιών. Για παράδειγµα, εάν τοποθετήσετε στις υποδοχές δύο µονάδες µνήµης DIMM 1 GB και µία µονάδα µνήµης DIMM 512 MB, στο Κανάλι A θα πρέπει να τοποθετηθεί µία µονάδα µνήµης DIMM χωρητικότητας 1 GB και µία µονάδα µνήµης DIMM χωρητικότητας 512 MB, και στο Κανάλι B θα πρέπει να τοποθετηθεί µία µονάδα µνήµης DIMM 1 GB. Με αυτή τη διαµόρφωση, τα 2 GB θα λειτουργούν ως διπλό κανάλι και τα 512 MB θα λειτουργούν ως µονό κανάλι. Σε οποιαδήποτε λειτουργία, η µέγιστη ταχύτητα λειτουργίας καθορίζεται από την πιο αργή µονάδα µνήµης DIMM του συστήµατος. Εγκατάσταση µονάδων µνήµης DIMM ΠΡΟΣΟΧΗ Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας προτού προσθέσετε ή αφαιρέσετε µονάδες µνήµης. Ανεξάρτητα από την κατάσταση λειτουργίας, πάντα παρέχεται τάση στις µονάδες µνήµης εφόσον ο υπολογιστής είναι συνδεδεµένος σε ενεργή πρίζα εναλλασσόµενου ρεύµατος. Η προσθήκη ή αφαίρεση µονάδων µνήµης παρουσία τάσης ενδέχεται να προκαλέσει ανεπανόρθωτη ζηµιά στις µονάδες µνήµης ή τη µητρική κάρτα. Οι υποδοχές µονάδας µνήµης έχουν επιχρυσωµένες µεταλλικές επαφές. Όταν αναβαθµίζετε τη µνήµη, είναι πολύ σηµαντικό να χρησιµοποιήσετε µονάδες µνήµης µε χρυσές µεταλλικές επαφές, ώστε να αποτραπεί η διάβρωση ή/και η οξείδωση που µπορεί να προέλθει από την επαφή ασύµβατων µετάλλων. Ο στατικός ηλεκτρισµός µπορεί να προκαλέσει βλάβη στα ηλεκτρονικά µέρη του υπολογιστή ή στις προαιρετικές κάρτες. Πριν ξεκινήσετε αυτές τις διαδικασίες, βεβαιωθείτε ότι έχετε αποβάλει τον στατικό ηλεκτρισµό από το σώµα σας αγγίζοντας στιγµιαία ένα γειωµένο µεταλλικό αντικείµενο. Για περισσότερες πληροφορίες, ανατρέξτε στο Παράρτηµα, Ηλεκτροστατική εκκένωση. Όταν χειρίζεστε µια µονάδα µνήµης, µην αγγίζετε τις επαφές. ιαφορετικά, ενδέχεται να προκληθεί βλάβη στη µονάδα. 1. Αφαιρέστε/αποσυνδέστε τις όποιες συσκευές ασφαλείας εµποδίζουν το άνοιγµα του υπολογιστή. 2. Αφαιρέστε όλα τα αφαιρούµενα µέσα, όπως δισκέτες ή CD, από τον υπολογιστή. 3. Απενεργοποιήστε τον υπολογιστή µέσω του λειτουργικού συστήµατος και, στη συνέχεια, απενεργοποιήστε τις όποιες εξωτερικές συσκευές. 4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τις όποιες εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, στη µητρική κάρτα υπάρχει πάντα τάση εφόσον το σύστηµα παραµένει συνδεδεµένο σε ενεργή πρίζα εναλλασσόµενου ρεύµατος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας προκειµένου να αποφύγετε την πρόκληση ζηµιάς στα εσωτερικά εξαρτήµατα του υπολογιστή. 5. Εάν ο υπολογιστής είναι τοποθετηµένος σε βάση, αφαιρέστε τον υπολογιστή από τη βάση και τοποθετήστε τον στο πλάι. 6. Αφαιρέστε το κάλυµµα πρόσβασης του υπολογιστή. 18 Κεφάλαιο 2 Αναβαθµίσεις υλικού ELWW

25 ΠΡΟΣΟΧΗ Αφού ανοίξετε το κάλυµµα του υπολογιστή, αναζητήστε τη φωτεινή ένδειξη στη µητρική κάρτα µεταξύ των υποδοχών µονάδων µνήµης DIMM. Εάν η φωτεινή ένδειξη είναι αναµµένη, το σύστηµα εξακολουθεί να τροφοδοτείται µε ρεύµα. Απενεργοποιήστε τον υπολογιστή και αφαιρέστε το καλώδιο τροφοδοσίας προτού συνεχίσετε. 7. Εντοπίστε τις υποδοχές µονάδας µνήµης στη µητρική κάρτα. ΠΡΟΕΙ /ΣΗ! Για να αποφύγετε τον κίνδυνο τραυµατισµού από την επαφή µε θερµές επιφάνειες, αφήστε τα εσωτερικά εξαρτήµατα του συστήµατος να κρυώσουν πριν τα ακουµπήσετε. 8. Ανοίξτε και τις δύο ασφάλειες της υποδοχής µονάδας µνήµης (1), και τοποθετήστε τη µονάδα µνήµης στην υποδοχή (2). Εικόνα 2-11 Εγκατάσταση µονάδας µνήµης DIMM Σηµείωση Μια µονάδα µνήµης µπορεί να εγκατασταθεί µόνο µε έναν τρόπο. Ταιριάξτε την εγκοπή στη µονάδα µε την προεξοχή στην υποδοχή µνήµης. Η µονάδα µνήµης DIMM πρέπει να καταλαµβάνει τη µαύρη υποδοχή XMM1. Για µέγιστη απόδοση, τοποθετήστε τις µονάδες µνήµης στις υποδοχές κατά τέτοιο τρόπο ώστε η χωρητικότητα µνήµης στο Κανάλι Α να είναι ίση µε τη χωρητικότητα του Καναλιού B. Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα «Τοποθέτηση καρτών µνήµης στις υποδοχές DIMM». 9. Πιέστε τη µονάδα στην υποδοχή, φροντίζοντας να τοποθετηθεί κανονικά στη θέση της. Βεβαιωθείτε ότι οι ασφάλειες βρίσκονται στην κλειστή θέση (3). 10. Επαναλάβετε τα βήµατα 8 και 9 για να εγκαταστήσετε τις όποιες πρόσθετες µονάδες. 11. Επανατοποθετήστε το κάλυµµα πρόσβασης. 12. Εάν ο υπολογιστής ήταν τοποθετηµένος πάνω σε βάση, επανατοποθετήστε τη. 13. Συνδέστε ξανά το καλώδιο τροφοδοσίας και ενεργοποιήστε τον υπολογιστή. 14. Κλειδώστε τις συσκευές ασφαλείας που αποσυνδέσατε κατά την αφαίρεση του καλύµµατος του υπολογιστή. ELWW Εγκατάσταση πρόσθετης µνήµης 19

26 Ο υπολογιστής αναγνωρίζει αυτόµατα την πρόσθετη µνήµη την επόµενη φορά που θα τον θέσετε σε λειτουργία. 20 Κεφάλαιο 2 Αναβαθµίσεις υλικού ELWW

27 Αντικατάσταση βραχίονα κάρτας επέκτασης Ο υπολογιστής υποστηρίζει µία υποδοχή επέκτασης PCI πλήρους ύψους, µισού µήκους ή µία υποδοχή επέκτασης PCI Express x16 µισού ύψους και µισού µήκους. Ο υπολογιστής παρέχεται µε βραχίονα κάρτας PCI Express. Μπορείτε να προµηθευτείτε µια προαιρετική µονάδα βραχίονα κάρτας επέκτασης PCI Express µε κάρτα ανύψωσης ή µια µονάδα βραχίονα κάρτας επέκτασης PCI µε κάρτα ανύψωσης από την HP ή έναν εξουσιοδοτηµένο προµηθευτή. ιατίθεται ένα ευρύ φάσµα προαιρετικών καρτών PCI που περιλαµβάνει: Κάρτα ασύρµατου τοπικού δικτύου LAN Κάρτα FireWire Κάρτα µόντεµ Κάρτα δικτύου Κάρτα γραφικών Σηµείωση Η προσθήκη µιας κάρτας γραφικών, από προεπιλογή, θα απενεργοποιήσει την κάρτα γραφικών που βρίσκεται ενσωµατωµένη στη µητρική κάρτα. Η ενσωµατωµένη κάρτα γραφικών µπορεί να ενεργοποιηθεί εκ νέου αν αλλάξετε τις ρυθµίσεις του BIOS στο Computer Setup. Ένα σειριακό/παράλληλο εξάρτηµα Ι/Ο USDT, το οποίο διατίθεται προαιρετικά, αντικαθιστά το κάλυµµα της υποδοχής επέκτασης και συνδέεται απευθείας µε τη µητρική κάρτα. Για να αφαιρέσετε το βραχίονα κάρτας επέκτασης που συνοδεύει τον υπολογιστή: 1. Αφαιρέστε/αποσυνδέστε τις όποιες συσκευές ασφαλείας εµποδίζουν το άνοιγµα του υπολογιστή. 2. Αφαιρέστε όλα τα αφαιρούµενα µέσα, όπως δισκέτες ή CD, από τον υπολογιστή. 3. Απενεργοποιήστε τον υπολογιστή µέσω του λειτουργικού συστήµατος και, στη συνέχεια, απενεργοποιήστε τις όποιες εξωτερικές συσκευές. 4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τις όποιες εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, στη µητρική κάρτα υπάρχει πάντα τάση εφόσον το σύστηµα παραµένει συνδεδεµένο σε ενεργή πρίζα εναλλασσόµενου ρεύµατος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας προκειµένου να αποφύγετε την πρόκληση ζηµιάς στα εσωτερικά εξαρτήµατα του υπολογιστή. 5. Εάν ο υπολογιστής είναι τοποθετηµένος σε βάση, αφαιρέστε τον υπολογιστή από τη βάση και τοποθετήστε τον στο πλάι. 6. Αφαιρέστε το κάλυµµα πρόσβασης του υπολογιστή. ΠΡΟΣΟΧΗ Αφού ανοίξετε το κάλυµµα του υπολογιστή, αναζητήστε τη φωτεινή ένδειξη στη µητρική κάρτα µεταξύ των υποδοχών µονάδων µνήµης DIMM. Εάν η φωτεινή ένδειξη είναι αναµµένη, το σύστηµα εξακολουθεί να τροφοδοτείται µε ρεύµα. Απενεργοποιήστε τον υπολογιστή και αφαιρέστε το καλώδιο τροφοδοσίας προτού συνεχίσετε. ELWW Αντικατάσταση βραχίονα κάρτας επέκτασης 21

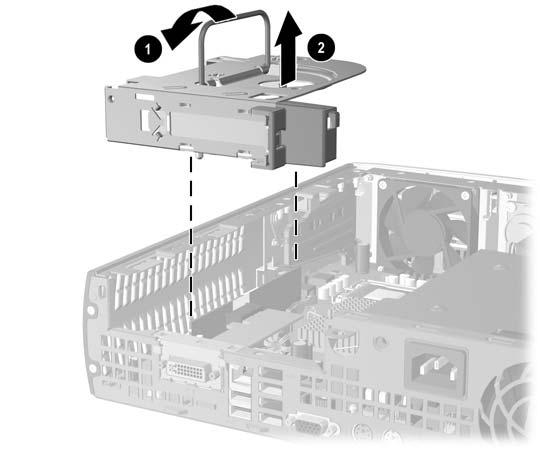

28 7. Σηκώστε τη χειρολαβή (1) που βρίσκεται στην κάρτα επέκτασης και τραβήξτε τη µονάδα για να τη βγάλετε από τον υπολογιστή (2). Εικόνα 2-12 Αφαίρεση του βραχίονα κάρτας επέκτασης PCI Express 8. Εγκαταστήστε τη νέα κάρτα επέκτασης στην προαιρετική µονάδα βραχίονα µε την κάρτα ανύψωσης, σύµφωνα µε τις οδηγίες που συνοδεύουν τη µονάδα. 9. Ευθυγραµµίστε τις προεξοχές στη µονάδα βραχίονα κάρτας επέκτασης µε τις υποδοχές που βρίσκονται στο πλαίσιο του υπολογιστή, και πιέστε σταθερά τη µονάδα ώστε να εφαρµόσει στη θέση της. 10. Συνδέστε, εάν είναι απαραίτητο, οποιαδήποτε εξωτερικά καλώδια στην εγκατεστηµένη κάρτα. Συνδέστε, εάν είναι απαραίτητο, τα εσωτερικά καλώδια στη µητρική κάρτα του συστήµατος. 11. Επανατοποθετήστε το κάλυµµα πρόσβασης. 12. Εάν ο υπολογιστής ήταν τοποθετηµένος πάνω σε βάση, επανατοποθετήστε τη. 13. Συνδέστε ξανά το καλώδιο τροφοδοσίας και ενεργοποιήστε τον υπολογιστή. 14. Κλειδώστε τις συσκευές ασφαλείας που αποσυνδέσατε κατά την αφαίρεση του καλύµµατος του υπολογιστή. 15. Επαναλάβετε τη ρύθµιση των παραµέτρων του υπολογιστή, εάν χρειάζεται. Για οδηγίες σχετικά µε τη χρήση του βοηθητικού προγράµµατος «Computer Setup», ανατρέξτε στον Οδηγό για το βοηθητικό πρόγραµµα Computer Setup (F10) στο Documentation and Diagnostics CD. ΠΡΟΣΟΧΗ Για να εξασφαλίσετε τη σωστή ψύξη των εσωτερικών εξαρτηµάτων κατά τη λειτουργία µετά την αφαίρεση της κάρτας επέκτασης, πρέπει να την αντικαταστήσετε µε νέα κάρτα ή µε το βραχίονα κάρτας επέκτασης που συνόδευε τον υπολογιστή, να καλύψετε την ανοιχτή υποδοχή (για παράδειγµα, µε µεταλλικό κάλυµµα υποδοχής), ή να αντικαταστήσετε τη µονάδα βραχίονα κάρτας επέκτασης µε το βραχίονα που συνόδευε τον υπολογιστή. 22 Κεφάλαιο 2 Αναβαθµίσεις υλικού ELWW

29 Αναβάθµιση της µονάδας σκληρού δίσκου Σηµείωση Ο επιτραπέζιος υπολογιστής Ultra-Slim υποστηρίζει µόνο εσωτερικούς σκληρούς δίσκους Serial ATA (SATA). Οι εσωτερικοί σκληροί δίσκοι Parallel ATA (PATA) δεν υποστηρίζονται. Προτού αφαιρέσετε τον παλιό σκληρό δίσκο, βεβαιωθείτε ότι έχετε κρατήσει αντίγραφα ασφαλείας των δεδοµένων από τον παλιό σκληρό δίσκο για να µπορέσετε να µεταφέρετε τα δεδοµένα στον καινούριο σκληρό δίσκο. Επίσης, βεβαιωθείτε ότι έχετε το σετ CD Restore Plus! που δηµιουργήσατε κατά την αρχική εγκατάσταση και ρύθµιση του υπολογιστή για επαναφορά του λειτουργικού συστήµατος, των προγραµµάτων οδήγησης λογισµικού, και των όποιων εφαρµογών λογισµικού ήταν προεγκατεστηµένες στον υπολογιστή. Εάν δεν έχετε αυτό το σετ CD, δηµιουργήστε το τώρα. Για περισσότερες πληροφορίες, ανατρέξτε στον Οδηγό χρήσης του HP Backup and Recovery Manager, στο µενού «Έναρξη» των Windows. Εάν θέλετε, µπορείτε να εκτυπώσετε αυτόν τον οδηγό για εύκολη αναφορά. Ο σκληρός δίσκος 3,5 ιντσών βρίσκεται στην αριστερή πλευρά του υπολογιστή, κάτω από τη µονάδα οπτικού δίσκου. 1. Αφαιρέστε/αποσυνδέστε τις όποιες συσκευές ασφαλείας εµποδίζουν το άνοιγµα του υπολογιστή. 2. Αφαιρέστε όλα τα αφαιρούµενα µέσα, όπως δισκέτες ή CD, από τον υπολογιστή. 3. Απενεργοποιήστε τον υπολογιστή µέσω του λειτουργικού συστήµατος και, στη συνέχεια, απενεργοποιήστε τις όποιες εξωτερικές συσκευές. 4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τις όποιες εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, στη µητρική κάρτα υπάρχει πάντα τάση εφόσον το σύστηµα παραµένει συνδεδεµένο σε ενεργή πρίζα εναλλασσόµενου ρεύµατος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας προκειµένου να αποφύγετε την πρόκληση ζηµιάς στα εσωτερικά εξαρτήµατα του υπολογιστή. 5. Εάν ο υπολογιστής είναι τοποθετηµένος σε βάση, αφαιρέστε τον υπολογιστή από τη βάση και τοποθετήστε τον στο πλάι. 6. Αφαιρέστε το κάλυµµα πρόσβασης του υπολογιστή. ΠΡΟΣΟΧΗ Αφού ανοίξετε το κάλυµµα του υπολογιστή, αναζητήστε τη φωτεινή ένδειξη στη µητρική κάρτα µεταξύ των υποδοχών µονάδων µνήµης DIMM. Εάν η φωτεινή ένδειξη είναι αναµµένη, το σύστηµα εξακολουθεί να τροφοδοτείται µε ρεύµα. Απενεργοποιήστε τον υπολογιστή και αφαιρέστε το καλώδιο τροφοδοσίας προτού συνεχίσετε. 7. Αφαιρέστε την πρόσοψη. Για περισσότερες πληροφορίες, δείτε Αφαίρεση πρόσοψης. 8. Τραβήξτε την ασφάλεια σκληρού δίσκου προς το µπροστινό µέρος του υπολογιστή (1). ELWW Αναβάθµιση της µονάδας σκληρού δίσκου 23

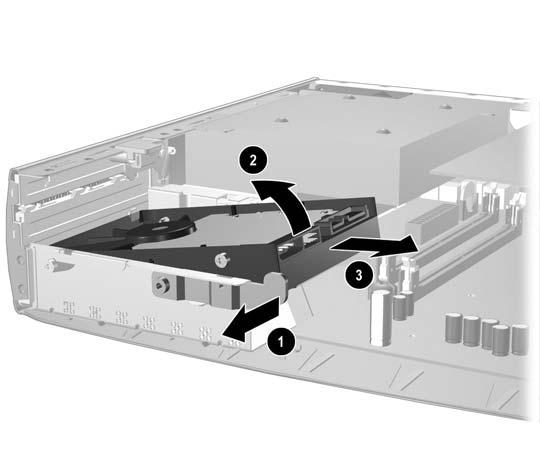

30 9. Περιστρέψτε τη δεξιά πλευρά του σκληρού δίσκου προς τα πάνω (2) και τραβήξτε τη µονάδα έξω προς τα δεξιά (3). Εικόνα 2-13 Αφαίρεση του εσωτερικού σκληρού δίσκου Σηµείωση Όταν αφαιρείτε καλώδια, αντί για το ίδιο το καλώδιο, τραβήξτε το βύσµα του. Με αυτόν τον τρόπο αποτρέπεται η πρόκληση βλάβης στο καλώδιο. 10. Αποσυνδέστε το καλώδιο δεδοµένων (1) από τον σκληρό δίσκο τραβώντας το βύσµα από την υποδοχή του σκληρού δίσκου. 24 Κεφάλαιο 2 Αναβαθµίσεις υλικού ELWW

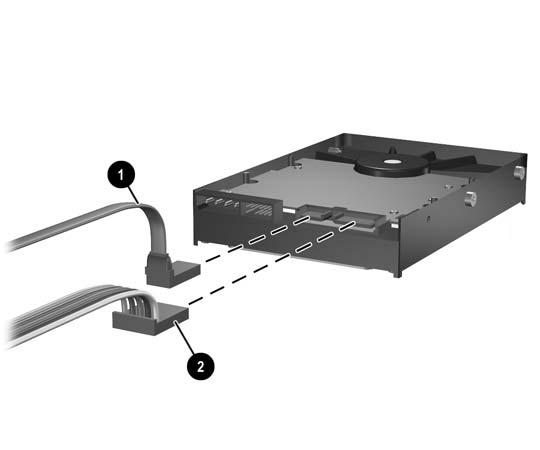

31 11. Αποσυνδέστε το καλώδιο τροφοδοσίας (2) από τον σκληρό δίσκο τραβώντας το βύσµα από την υποδοχή του σκληρού δίσκου. Εικόνα 2-14 Αποσύνδεση του καλωδίου δεδοµένων και του καλωδίου τροφοδοσίας από τη µονάδα σκληρού δίσκου. ELWW Αναβάθµιση της µονάδας σκληρού δίσκου 25

32 12. Μεταφέρετε τις βίδες από τα πλάγια της παλιάς µονάδας στη νέα µονάδα. Οι βίδες αντικαθιστούν τις ράγες-οδηγούς. Σηµείωση Τέσσερις βίδες US 6-32 µε ασηµί φινίρισµα (από δύο βίδες σε κάθε πλευρά του σκληρού δίσκου) βοηθούν στην τοποθέτηση του δίσκου στη σωστή θέση. Όταν µεταφέρετε τις βίδες, να σηµειώσετε µε προσοχή τη θέση που είχαν στην παλιά µονάδα. Οι βίδες πρέπει να µεταφερθούν στην ίδια θέση στην καινούργια µονάδα. Εικόνα 2-15 Μεταφορά βιδών στον καινούριο σκληρό δίσκο 13. Συνδέστε το καλώδιο δεδοµένων και το καλώδιο τροφοδοσίας στον καινούριο σκληρό δίσκο. 14. Ευθυγραµµίστε τις βίδες στην αριστερή πλευρά του σκληρού δίσκου πάνω από τις αντίστοιχες υποδοχές του πλαισίου. Χαµηλώστε προσεκτικά την αριστερή πλευρά του σκληρού δίσκου προς τα αριστερά, και περιστρέψτε τη δεξιά πλευρά του δίσκου προς τα κάτω µέχρι να κλειδώσει. 15. Επανατοποθετήστε την πρόσοψη. Για περισσότερες πληροφορίες, δείτε Αφαίρεση πρόσοψης. 16. Επανατοποθετήστε το κάλυµµα πρόσβασης του υπολογιστή. 17. Εάν ο υπολογιστής ήταν τοποθετηµένος πάνω σε βάση, επανατοποθετήστε τη. 18. Συνδέστε ξανά το καλώδιο τροφοδοσίας και ενεργοποιήστε τον υπολογιστή. 19. Κλειδώστε τις συσκευές ασφαλείας που αποσυνδέσατε κατά την αφαίρεση του καλύµµατος του υπολογιστή. 26 Κεφάλαιο 2 Αναβαθµίσεις υλικού ELWW

33 Σηµείωση εν είναι απαραίτητη η διαµόρφωση της µονάδας σκληρού δίσκου SATA. Ο υπολογιστής θα τον αναγνωρίσει αυτόµατα την επόµενη φορά που θα ενεργοποιήσετε τον υπολογιστή σας. Μετά την αντικατάσταση του σκληρού δίσκου, χρησιµοποιήστε το σετ CD Restore Plus! που δηµιουργήσατε κατά την αρχική εγκατάσταση και ρύθµιση του υπολογιστή για επαναφορά του λειτουργικού συστήµατος, των προγραµµάτων οδήγησης λογισµικού, και των όποιων εφαρµογών λογισµικού ήταν προεγκατεστηµένες στον υπολογιστή. Όταν ολοκληρωθεί η διαδικασία επαναφοράς, επαναλάβετε την εγκατάσταση των προσωπικών αρχείων που κρατήσατε σε αντίγραφα ασφαλείας πριν την αντικατάσταση του σκληρού δίσκου. ELWW Αναβάθµιση της µονάδας σκληρού δίσκου 27

34 Επανατοποθέτηση µονάδας οπτικού δίσκου Μονάδα οπτικού δίσκου µπορεί να είναι είτε µια µονάδα CD-ROM, CD-R/RW, DVD-ROM, DVD-R/RW είτε µια µονάδα Combo CD-RW/DVD. Αφαίρεση υπάρχουσας µονάδας οπτικού δίσκου 1. Αφαιρέστε/αποσυνδέστε τις όποιες συσκευές ασφαλείας εµποδίζουν το άνοιγµα του υπολογιστή. 2. Αφαιρέστε όλα τα αφαιρούµενα µέσα, όπως δισκέτες ή CD, από τον υπολογιστή. 3. Απενεργοποιήστε τον υπολογιστή µέσω του λειτουργικού συστήµατος και, στη συνέχεια, απενεργοποιήστε τις όποιες εξωτερικές συσκευές. 4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τις όποιες εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, στη µητρική κάρτα υπάρχει πάντα τάση εφόσον το σύστηµα παραµένει συνδεδεµένο σε ενεργή πρίζα εναλλασσόµενου ρεύµατος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας προκειµένου να αποφύγετε την πρόκληση ζηµιάς στα εσωτερικά εξαρτήµατα του υπολογιστή. 5. Εάν ο υπολογιστής είναι τοποθετηµένος σε βάση, αφαιρέστε τον υπολογιστή από τη βάση και τοποθετήστε τον στο πλάι. 6. Αφαιρέστε το κάλυµµα πρόσβασης του υπολογιστή. ΠΡΟΣΟΧΗ Αφού ανοίξετε το κάλυµµα του υπολογιστή, αναζητήστε τη φωτεινή ένδειξη στη µητρική κάρτα µεταξύ των υποδοχών µονάδων µνήµης DIMM. Εάν η φωτεινή ένδειξη είναι αναµµένη, το σύστηµα εξακολουθεί να τροφοδοτείται µε ρεύµα. Απενεργοποιήστε τον υπολογιστή και αφαιρέστε το καλώδιο τροφοδοσίας προτού συνεχίσετε. 7. Αποσυνδέστε το καλώδιο από την πίσω πλευρά της µονάδας οπτικού δίσκου. Εικόνα 2-16 Αποσύνδεση καλωδίου µονάδας οπτικού δίσκου 28 Κεφάλαιο 2 Αναβαθµίσεις υλικού ELWW

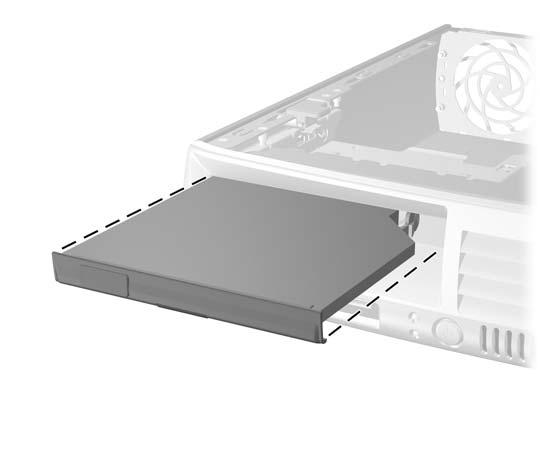

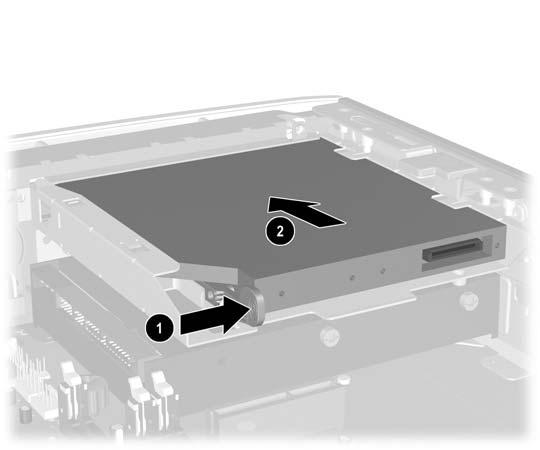

35 8. Πιέστε την ασφάλεια στο πλάι της µονάδας οπτικού δίσκου προς το εξωτερικό του υπολογιστή (1) και τραβήξτε τη µονάδα οπτικού δίσκου για να τη βγάλετε από τον υπολογιστή µέσω της πρόσοψης (2). Εικόνα 2-17 Αφαίρεση µονάδας οπτικού δίσκου Σηµείωση Εάν δεν σκοπεύετε να αντικαταστήσετε τη µονάδα οπτικού δίσκου, αποσυνδέστε το καλώδιο της µονάδας οπτικού δίσκου από τη µητρική κάρτα και φυλάξτε το προσεκτικά για µελλοντική χρήση. ELWW Επανατοποθέτηση µονάδας οπτικού δίσκου 29

36 Προετοιµασία νέας µονάδας οπτικού δίσκου Για να µπορέσετε να χρησιµοποιήσετε την καινούρια µονάδα οπτικού δίσκου, πρέπει να προσαρµόσετε πρώτα την ασφάλεια. 1. Αφαιρέστε την ενίσχυση από το αυτοκόλλητο στην ασφάλεια. 2. Μην επιτρέποντας την επαφή της ασφάλειας µε τη µονάδα οπτικού δίσκου, ευθυγραµµίστε προσεκτικά τις οπές της ασφάλειας µε τους πείρους στο πλάι της µονάδας οπτικού δίσκου. Βεβαιωθείτε ότι η ασφάλεια έχει τον σωστό προσανατολισµό. 3. Εισαγάγετε τον πείρο από το µπροστινό µέρος της µονάδας οπτικού δίσκου στην οπή που βρίσκεται στο τέρµα της ασφάλειας (1), και πιέστε σταθερά. Εικόνα 2-18 Ευθυγράµµιση ασφάλειας 4. Εισαγάγετε τον δεύτερο πείρο (2) και πιέστε σταθερά ολόκληρη την ασφάλεια για να στερεώσετε την ασφάλεια στη µονάδα οπτικού δίσκου. 30 Κεφάλαιο 2 Αναβαθµίσεις υλικού ELWW

37 Εγκατάσταση της νέας µονάδας οπτικού δίσκου 1. Ευθυγραµµίστε τη µονάδα οπτικού δίσκου µε το άνοιγµα στην πρόσοψη. Βεβαιωθείτε ότι το πίσω µέρος της µονάδας οπτικού δίσκου εισάγεται πρώτο και ότι η ασφάλεια είναι στην εσωτερική πλευρά της µονάδας. Εικόνα 2-19 Ευθυγράµµιση µονάδας οπτικού δίσκου 2. Σπρώξτε τη µονάδα οπτικού δίσκου στον υπολογιστή µέχρι να κλειδώσει. 3. Συνδέστε το καλώδιο της µονάδας οπτικού δίσκου στο πίσω µέρος της µονάδας. 4. Επανατοποθετήστε το κάλυµµα πρόσβασης. 5. Εάν ο υπολογιστής ήταν τοποθετηµένος πάνω σε βάση, επανατοποθετήστε τη. 6. Συνδέστε ξανά το καλώδιο τροφοδοσίας και ενεργοποιήστε τον υπολογιστή. 7. Κλειδώστε τις συσκευές ασφαλείας που αποσυνδέσατε κατά την αφαίρεση του καλύµµατος του υπολογιστή. ELWW Επανατοποθέτηση µονάδας οπτικού δίσκου 31

38 32 Κεφάλαιο 2 Αναβαθµίσεις υλικού ELWW

39 Α Προδιαγραφές ιαστάσεις επιτραπέζιου υπολογιστή (στη θέση tower) Ύψος Πλάτος Βάθος (το βάθος θα αυξηθεί εάν ο υπολογιστής είναι εξοπλισµένος µε βραχίονα ασφαλείας θύρας) 31,5 cm 7,0 cm 33,5 cm 12,40 ίντσες 2,75 ίντσες 13,18 ίντσες Βάρος κατά προσέγγιση 6,3 kg 13,9 λίµπρες Υποστηριζόµενο βάρος (µέγιστο κατανεµηµένο φορτίο στην επιτραπέζια θέση) 35 kg 77 λίµπρες Εύρος θερµοκρασιών (οι τιµές υπόκεινται σε αλλαγές ανάλογα µε το υψόµετρο) Σε λειτουργία Εκτός λειτουργίας 10 έως 35 C -30 έως 60 C 50 έως 95 F -22 έως 140 F Σηµείωση Η ονοµαστική τιµή της θερµοκρασίας λειτουργίας µειώνεται κατά 1,0 C ανά 300 m (1.000 πόδια) έως τα m ( πόδια) πάνω από τη στάθµη της θάλασσας, όταν δεν υπάρχει άµεσο ηλιακό φως. Η µέγιστη ταχύτητα µεταβολής είναι 10 C (50 F)/ώρα. Το ανώτατο όριο ενδέχεται να περιορίζεται από τον τύπο και τον αριθµό των προαιρετικών εξαρτηµάτων που έχουν εγκατασταθεί. Σχετική υγρασία (χωρίς υγροποίηση) Σε λειτουργία [µέγιστη θερµοκρασία 28 C (82,4 F)] Εκτός λειτουργίας [µέγιστη θερµοκρασία 38,7 C (101,66 F)] 10-90% 5-95% Μέγιστο υψόµετρο (όχι υπό πίεση) Σε λειτουργία Εκτός λειτουργίας Μηχανική κρούση (11 ms 1/2 ηµιτονικός παλµός κρούσης) Σε λειτουργία Εκτός λειτουργίας όνηση (τυχαία, ονοµαστική τιµή Gs) Σε λειτουργία (10 έως 300 Hz) Εκτός λειτουργίας (10 έως 500 Hz) Παροχή ισχύος m m 5 Gs 20 Gs πόδια πόδια ELWW 33

40 Εύρος τάσης λειτουργίας 1 Εύρος ονοµαστικής τάσης 1 Ονοµαστική συχνότητα γραµµής Έξοδος ισχύος VAC VAC Hz 200 W Ονοµαστικό ρεύµα εισόδου (µέγιστο) 1 4 A (στα 100 VAC) 2 A (στα 200 VAC) Απώλεια θερµότητας Μέγιστη Τυπική (ανενεργός) 265 kg-cal/ώρα 86 kg-cal/ώρα BTU/ώρα 341 BTU/ώρα 1 Αυτό το σύστηµα χρησιµοποιεί ένα τροφοδοτικό τάσης µε ενεργή προσαρµογή ισχύος. Αυτό επιτρέπει στο σύστηµα να καλύπτει τις απαιτήσεις του σήµατος CE για χρήση στις χώρες της Ευρωπαϊκής Ένωσης. Το τροφοδοτικό τάσης µε ενεργή προσαρµογή ισχύος διαθέτει επίσης το πλεονέκτηµα πως δεν απαιτεί διακόπτη επιλογής εύρους τάσης εισόδου. 34 Παράρτηµα Α Προδιαγραφές ELWW

41 Β Αντικατάσταση µπαταρίας Η µπαταρία που συνοδεύει τον υπολογιστή, τροφοδοτεί το ρολόι πραγµατικού χρόνου. Για να αντικαταστήσετε τη µπαταρία, χρησιµοποιήστε µπαταρία αντίστοιχη µε αυτή που ήταν αρχικά τοποθετηµένη στον υπολογιστή. Ο υπολογιστής διατίθεται µε µπαταρία λιθίου 3 V τύπου κέρµατος. ΠΡΟΕΙ /ΣΗ! Ο υπολογιστής περιέχει µια εσωτερική µπαταρία λιθίου-διοξειδίου του µαγγανίου. Μη κατάλληλος χειρισµός της µπαταρίας µπορεί να προκαλέσει πυρκαγιά και εγκαύµατα. Για να µειώσετε τον κίνδυνο τραυµατισµού: Μην επιχειρήσετε να επαναφορτίσετε τη µπαταρία. Αποφύγετε την έκθεση σε θερµοκρασίες υψηλότερες των 60 C. Μην αποσυναρµολογείτε την µπαταρία και αποφύγετε το βραχυκύκλωµα των εξωτερικών επαφών, την πτώση, τη διάτρηση ή την απόρριψή της σε φωτιά ή νερό. Αντικαταστήστε τη µόνο µε µπαταρία της HP σχεδιασµένη για το συγκεκριµένο προϊόν. ΠΡΟΣΟΧΗ Πριν αντικαταστήσετε τη µπαταρία, είναι σηµαντικό να κρατήσετε αντίγραφα ασφαλείας των ρυθµίσεων CMOS του υπολογιστή. Όταν αφαιρείτε ή αντικαθιστάτε τη µπαταρία, οι ρυθµίσεις CMOS διαγράφονται. Για πληροφορίες σχετικά µε τη δηµιουργία αντιγράφων ασφαλείας των ρυθµίσεων CMOS, ανατρέξτε στον Οδηγό του βοηθητικού προγράµµατος Computer Setup (F10) στο Documentation and Diagnostics CD. Ο στατικός ηλεκτρισµός µπορεί να προκαλέσει βλάβη στα ηλεκτρονικά εξαρτήµατα του υπολογιστή ή στον προαιρετικό εξοπλισµό. Πριν ξεκινήσετε αυτές τις διαδικασίες, βεβαιωθείτε ότι έχετε αποβάλει τον στατικό ηλεκτρισµό από το σώµα σας αγγίζοντας στιγµιαία ένα γειωµένο µεταλλικό αντικείµενο. Σηµείωση Η διάρκεια ζωής της µπαταρίας λιθίου µπορεί να παραταθεί αν συνδέσετε τον υπολογιστή σε ενεργή πρίζα AC. Η µπαταρία λιθίου χρησιµοποιείται µόνο όταν ο υπολογιστής ΕΝ τροφοδοτείται µε ρεύµα AC. Η HP προτρέπει τους πελάτες της να ανακυκλώνουν τον χρησιµοποιηµένο ηλεκτρονικό εξοπλισµό, τα αυθεντικά δοχεία µελανιού της HP, και τις επαναφορτιζόµενες µπαταρίες. Για περισσότερες πληροφορίες σχετικά µε τα προγράµµατα ανακύκλωσης, µεταβείτε στη διεύθυνση 1. Αφαιρέστε/αποσυνδέστε τις όποιες συσκευές ασφαλείας εµποδίζουν το άνοιγµα του υπολογιστή. 2. Αφαιρέστε όλα τα αφαιρούµενα µέσα, όπως δισκέτες ή CD, από τον υπολογιστή. 3. Απενεργοποιήστε τον υπολογιστή µέσω του λειτουργικού συστήµατος και, στη συνέχεια, απενεργοποιήστε τις όποιες εξωτερικές συσκευές. ELWW 35

42 4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τις όποιες εξωτερικές συσκευές. ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, στη µητρική κάρτα υπάρχει πάντα τάση εφόσον το σύστηµα παραµένει συνδεδεµένο σε ενεργή πρίζα εναλλασσόµενου ρεύµατος. Πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας προκειµένου να αποφύγετε την πρόκληση ζηµιάς στα εσωτερικά εξαρτήµατα του υπολογιστή. 5. Εάν ο υπολογιστής είναι τοποθετηµένος σε βάση, αφαιρέστε τον υπολογιστή από τη βάση και τοποθετήστε τον στο πλάι. 6. Αφαιρέστε το κάλυµµα του υπολογιστή ή το κάλυµµα πρόσβασης. ΠΡΟΣΟΧΗ Αφού ανοίξετε το κάλυµµα του υπολογιστή, αναζητήστε τη φωτεινή ένδειξη στη µητρική κάρτα µεταξύ των υποδοχών µονάδων µνήµης DIMM. Εάν η φωτεινή ένδειξη είναι αναµµένη, το σύστηµα εξακολουθεί να τροφοδοτείται µε ρεύµα. Απενεργοποιήστε τον υπολογιστή και αφαιρέστε το καλώδιο τροφοδοσίας προτού συνεχίσετε. 7. Εντοπίστε τη µπαταρία και τη θήκη της µπαταρίας που βρίσκονται στη µητρική κάρτα. Σηµείωση Σε ορισµένα µοντέλα υπολογιστών, ενδέχεται να απαιτείται αφαίρεση ενός εσωτερικού µέρους προκειµένου να εξασφαλιστεί η πρόσβαση στην µπαταρία. 8. Ανάλογα µε τον τύπο της µπαταρίας στην κάρτα συστήµατος, ακολουθήστε τις παρακάτω οδηγίες για την αντικατάσταση της µπαταρίας. Τύπος 1 α. Βγάλτε τη µπαταρία από τη θήκη της. Εικόνα Β-1 Αφαίρεση µπαταρίας τύπου κέρµατος (Τύπου 1) β. Τοποθετήστε τη νέα µπαταρία στη θέση της, µε τη θετική πλευρά προς τα πάνω. Η θήκη της µπαταρίας ασφαλίζει αυτόµατα τη µπαταρία στη σωστή θέση. Τύπος 2 α. Για να απελευθερώσετε τη µπαταρία από τη θήκη της, πιέστε το µεταλλικό άγκιστρο που εξέχει πάνω από το ένα άκρο της µπαταρίας. Όταν η µπαταρία ανασηκωθεί, αφαιρέστε τη (1). 36 Παράρτηµα Β Αντικατάσταση µπαταρίας ELWW

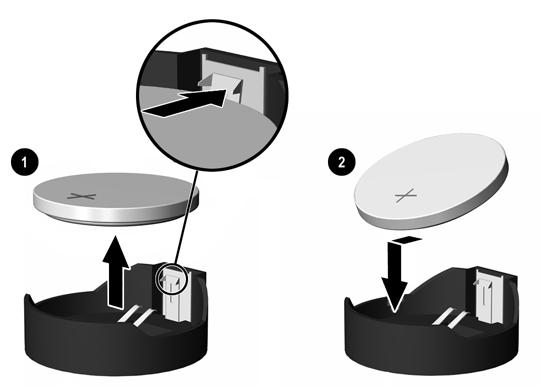

43 β. Για να τοποθετήσετε τη νέα µπαταρία, τοποθετήστε το ένα άκρο της κάτω από το χείλος της θήκης µε τη θετική πλευρά προς τα πάνω. Σπρώξτε το άλλο άκρο προς τα κάτω έως ότου το άγκιστρο ασφαλίσει πάνω από το άλλο άκρο της µπαταρίας (2). Τύπος 3 Εικόνα Β-2 Αφαίρεση και αντικατάσταση µπαταρίας τύπου κέρµατος (τύπου 2) α. Τραβήξτε προς τα πίσω το σύνδεσµο (1) που συγκρατεί την µπαταρία στη θέση της, και αφαιρέστε την µπαταρία (2). β. Εισαγάγετε την καινούργια µπαταρία και επανατοποθετήστε το σύνδεσµο στη θέση του. Εικόνα Β-3 Αφαίρεση µπαταρίας τύπου κέρµατος (Τύπου 3) Σηµείωση Μετά την αντικατάσταση της µπαταρίας, ακολουθήστε τα παρακάτω βήµατα για να ολοκληρώσετε τη διαδικασία. 9. Επανατοποθετήστε το κάλυµµα πρόσβασης. 10. Εάν ο υπολογιστής ήταν τοποθετηµένος πάνω σε βάση, επανατοποθετήστε τη. 11. Συνδέστε ξανά το καλώδιο τροφοδοσίας και ενεργοποιήστε τον υπολογιστή. ELWW 37

44 12. Ρυθµίστε την ηµεροµηνία και την ώρα, τους κωδικούς σας και οποιεσδήποτε ειδικές ρυθµίσεις συστήµατος, χρησιµοποιώντας το Computer Setup. Ανατρέξτε στον Οδηγό για το βοηθητικό πρόγραµµα Computer Setup (F10) στο Documentation and Diagnostics CD. 13. Κλειδώστε τις συσκευές ασφαλείας που αποσυνδέσατε κατά την αφαίρεση του καλύµµατος του υπολογιστή. 38 Παράρτηµα Β Αντικατάσταση µπαταρίας ELWW

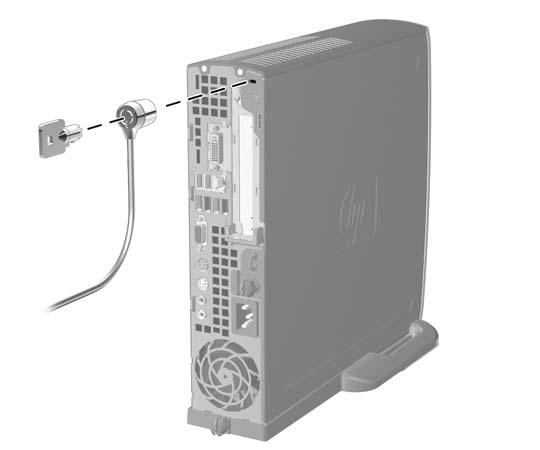

45 Γ Προβλέψεις για κλειδαριές ασφαλείας Σηµείωση Για πληροφορίες σχετικά µε τα χαρακτηριστικά ασφάλειας δεδοµένων, ανατρέξτε στον Οδηγό για το βοηθητικό πρόγραµµα Computer Setup (F10) και τον Οδηγό διαχείρισης επιτραπέζιων υπολογιστών στο Documentation and Diagnostics CD και τον οδηγό HP ProtectTools Security Manager Guide (σε ορισµένα µοντέλα) στη διεύθυνση Μπορείτε να χρησιµοποιήσετε τις κλειδαριές ασφαλείας που εµφανίζονται σε αυτήν και στις επόµενες σελίδες για να κλειδώσετε τον υπολογιστή. Εγκατάσταση κλειδαριάς ασφαλείας Κλειδαριά καλωδίου Εικόνα Γ-1 Εγκατάσταση κλειδαριάς καλωδίου ELWW Εγκατάσταση κλειδαριάς ασφαλείας 39

46 Λουκέτο Εικόνα Γ-2 Εγκατάσταση λουκέτου 40 Παράρτηµα Γ Προβλέψεις για κλειδαριές ασφαλείας ELWW

47 Ηλεκτροστατική εκκένωση Η εκκένωση στατικού ηλεκτρισµού από τα δάχτυλα ή άλλους αγωγούς µπορεί να προκαλέσει βλάβη στις µητρικές κάρτες ή σε άλλες συσκευές ευαίσθητες στον στατικό ηλεκτρισµό. Βλάβες αυτού του τύπου ενδέχεται να µειώσουν την αναµενόµενη διάρκεια ζωής της συσκευής. Αποφυγή βλαβών εξαιτίας του στατικού ηλεκτρισµού Για να αποφύγετε βλάβες λόγω ηλεκτροστατικής εκκένωσης, τηρείτε τις εξής προφυλάξεις: Αποφεύγετε την επαφή µε το χέρι, µεταφέροντας και αποθηκεύοντας τα προϊόντα σε συσκευασίες, οι οποίες τα προφυλάσσουν από τον στατικό ηλεκτρισµό. ιατηρείτε τα εξαρτήµατα που είναι ευαίσθητα στον στατικό ηλεκτρισµό στις συσκευασίες τους µέχρι να φτάσουν σε σταθµούς εργασίας χωρίς στατικό ηλεκτρισµό. Τοποθετήστε τα εξαρτήµατα σε γειωµένη επιφάνεια προτού αφαιρέσετε τη συσκευασία τους. Αποφεύγετε την επαφή µε τις ακίδες, τις άκρες των καλωδίων ή τα κυκλώµατα. Να έχετε πάντα την κατάλληλη γείωση όταν αγγίζετε µονάδες ή εξαρτήµατα ευαίσθητα στον στατικό ηλεκτρισµό. Τρόποι γείωσης Υπάρχουν διάφοροι τρόποι γείωσης. Χρησιµοποιήστε έναν ή περισσότερους από τους ακόλουθους τρόπους κατά το χειρισµό ή την εγκατάσταση εξαρτηµάτων ευαίσθητων στον στατικό ηλεκτρισµό: Χρησιµοποιήστε ένα λουράκι τυλιγµένο στον καρπό (wrist strap) το οποίο συνδέεται στο πλαίσιο του υπολογιστή ή σε ένα γειωµένο σταθµό εργασίας µε ένα καλώδιο γείωσης. Τα λουράκια καρπού είναι εύκαµπτα λουριά µε ελάχιστη αντίσταση στα καλώδια γείωσης 1 megohm +/- 10%. Για να επιτευχθεί σωστή γείωση, το λουράκι πρέπει να έρχεται σε επαφή µε το δέρµα σας. Όταν εργάζεστε όρθιοι χρησιµοποιείτε λουράκια για τους αστραγάλους, τα δάχτυλα των ποδιών ή τα παπούτσια. Φορέστε τα λουράκια και στα δύο πόδια όταν στέκεστε σε αγώγιµα πατώµατα ή σε ειδικoύς αγώγιµους τάπητες. Χρησιµοποιήστε αγώγιµα εργαλεία. Χρησιµοποιήστε ένα φορητό κιτ µαζί µε έναν αντιστατικό τάπητα εργασίας. Εάν δεν διαθέτετε κανένα από τα προτεινόµενα µέσα για σωστή γείωση, επικοινωνήστε µε εξουσιοδοτηµένο αντιπρόσωπο, µεταπωλητή ή παροχέα τεχνικής υποστήριξης της HP. Σηµείωση Για περισσότερες πληροφορίες σχετικά µε τον στατικό ηλεκτρισµό, επικοινωνήστε µε εξουσιοδοτηµένο αντιπρόσωπο, µεταπωλητή ή παροχέα τεχνικής υποστήριξης της HP. ELWW Αποφυγή βλαβών εξαιτίας του στατικού ηλεκτρισµού 41
