Οδηγός γρήγορης εγκατάστασης. (Για Windows και MAC) Ασύρματη κάμερα IP HD για εξωτερικούς χώρους v3.14

Transcript

1 Οδηγός γρήγορης εγκατάστασης (Για Windows και MAC) Ασύρματη κάμερα IP HD για εξωτερικούς χώρους v3.14

2 Περιεχόμενα συσκευασίας

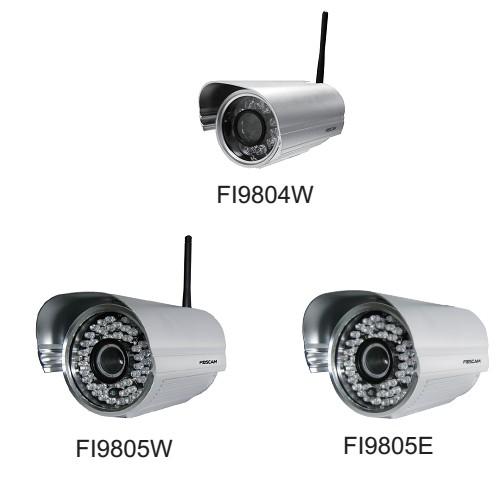

3 1 Εισαγωγή στο υλικό Εξωτερική περιγραφή ΔΙΑΦΟΡΕΣ Μοντέλο Κεραία PoE Alarm in/out RS485 FI9804W x x x FI9805W x x x FI9805Ε x Σύνδεση υλικού 1. Τοποθετήστε την κεραία ώστε να στέκεται κάθετα. 2. Συνδέστε την κάμερα στο δίκτυο LAN (σε Router ή Switch) μέσω καλωδίου δικτύου.

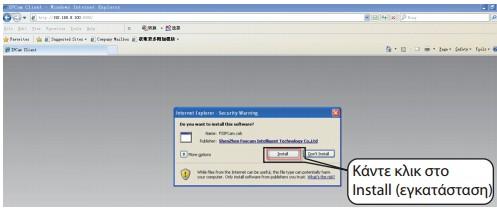

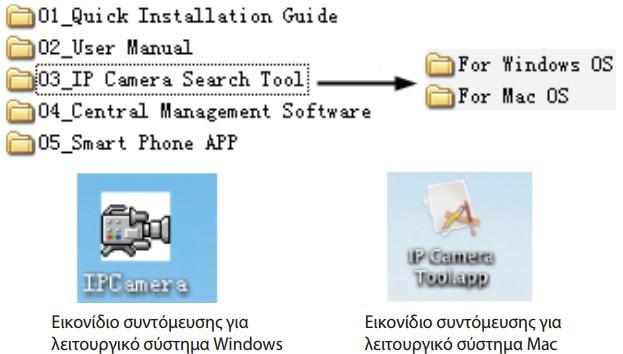

4 3. Συνδέστε το τροφοδοτικό με την κάμερα. 2 Εγκατάσταση λογισμικού 1. Τοποθετήστε το CD στη μονάδα CD του υπολογιστή σας. 2. Πηγαίνετε στο φάκελο IP Camera Search Tool (εργαλείο αναζήτησης της κάμερας IP) και βρείτε το φάκελο For Windows OS (για λειτουργικό σύστημα Windows) ή For MAC OS (για λειτουργικό σύστημα Mac). Αντιγράψτε και επικολλήστε το αρχείο του εργαλείου κάμερας IP στον υπολογιστή σας ή σύρετε το στην επιφάνεια εργασίας σας. 3 Πρόσβαση στην κάμερα 1. Ενεργοποιήστε τη λειτουργία DHCP του δρομολογητή (router) σας (συνήθως είναι ενεργοποιημένη από προεπιλογή) και στη συνέχεια ανοίξτε το πρόγραμμα IP Camera Tool. Θα πρέπει να εμφανίσει τη διεύθυνση IP της κάμερας στο τοπικό σας δίκτυο (LAN). 2. Κάνετε διπλό κλικ στην λίστα καμερών εδώ και το προεπιλεγμένο πρόγραμμα περιήγησης θα ανοίξει τη σελίδα σύνδεσης της κάμερας. Όταν συνδέεστε για πρώτη φορά θα χρειαστεί να κατεβάσετε και να εγκαταστήσετε την πρόσθετη εφαρμογή Active X. Πάρτε για παράδειγμα τον Microsoft Internet Explorer. Για τον Google Chrome, Apple Safari ή Mozilla Firefox παρακαλώ ανατρέξτε στο εγχειρίδιο χρήστη.

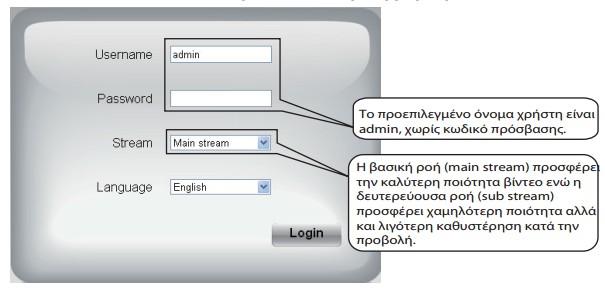

5 Σημείωση: Δεν υποστηρίζει περιηγητή 64bit. 3. Μετά την εγκατάσταση του Active X κάντε ανανέωση στον περιηγητή και συνδεθείτε. Σημείωση: Αν η κάμερα σας διαθέτει την τελευταία έκδοση λογισμικού, την πρώτη φορά που θα συνδεθείτε, αυτόματα θα σας ζητηθεί να αλλάξετε το όνομα χρήστη και τον κωδικό. Πληκτρολογήστε το όνομα χρήστη και τον κωδικό που επιθυμείτε και επιλέξτε Modify για να ολοκληρώσετε τη διαδικασία. Χρησιμοποιώντας το νέο όνομα χρήστη και τον νέο κωδικό θα συνδεθείτε με την κάμερα. 4. Μετά τη σύνδεση σας, θα δείτε ζωντανή εικόνα στο περιβάλλον εργασίας.

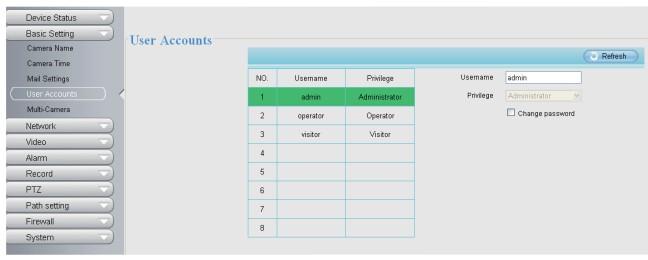

6 4 Ασφάλεια Σας συνηστούμε να αλλάξετε τον κωδικό πρόσβασης όταν συνδεθείτε για πρώτη φορά. Για να το κάνετε αυτό επιλέξτε Settings στο πάνω μέρος του περιβάλλοντος λειτουργίας της κάμερας, μετά πηγαίνετε στην ενότητα Basic Setting > User Accounts στην αριστερή πλευρά της οθόνης. Εδώ μπορείτε να αλλάξετε το όνομα χρήστη και τον κωδικό πρόσβασης. Το προεπιλεγμένο όνομα χρήστη είναι admin χωρίς κωδικό πρόσβασης. Σημείωση: Αν ξεχάσετε τους κωδικούς πρόσβασης μπορείτε να κρατήσετε πατημένο για πέντε δευτερόλεπτα το κουμπί reset στο κάτω μέρος της κάμερας με ένα συνδετήρα και η κάμερα θα επανέλθει στις εργοστασιακές ρυθμίσεις.

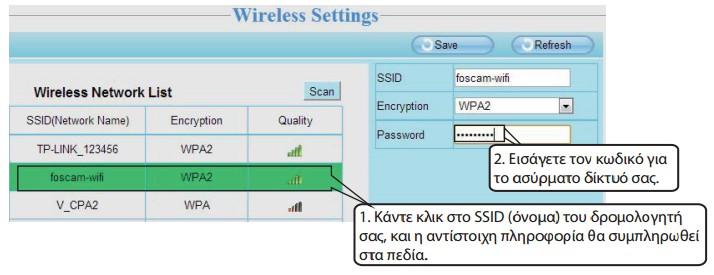

7 5 Ασύρματη σύνδεση 1. Επιλέξτε Settings στο πάνω μέρος της σελίδας της κάμερας και πηγαίνετε στο Network > Wireless Settings στην αριστερή πλευρά της οθόνης και κάντε κλικ στο Scan. 2. Κάντε κλικ στο SSID του δρομολογητή σας στη λίστα και βάλτε τον κωδικό σας για το ασύρματο δίκτυο. 3. Κάντε κλικ στο κουμπί Save και αποσυνδέστε το καλώδιο δικτύου. Μην κλείσετε την κάμερα μέχρι να μπορεί να εμφανιστεί στο εργαλείο κάμερας IP. Αν δεν εμφανιστεί η κάμερα, βγάλτε και ξαναβάλτε το καλώδιο τροφοδοσίας από την κάμερα. Θα πρέπει τώρα να συνδεθεί στο ασύρματο δίκτυο.

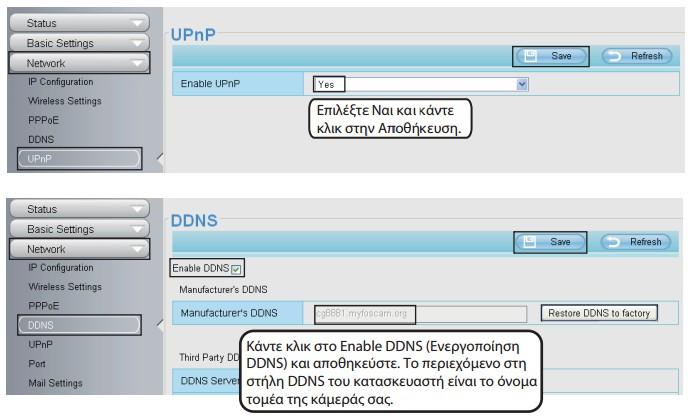

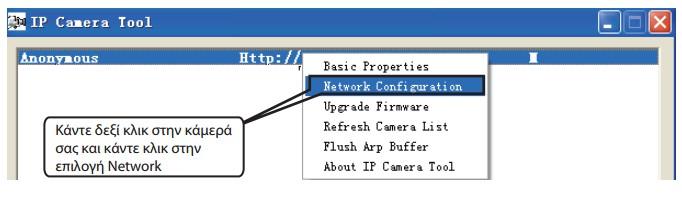

8 6 Απομακρυσμένη πρόσβαση Αν θέλετε να έχετε πρόσβαση στην κάμερα σας εκτός του τοπικού σας δικτύου ακολουθήστε τα παρακάτω βήματα. 1. Εκτελέστε το IP Camera Tool και καταχωρήστε μια διεύθυνση IP στην κάμερα σας. 2. Ενεργοποιήστε το UpnP και DDNS στις ρυθμίσεις της κάμερας. Συνηστάμε να χρησιμοποιείτε τον DDNS της Foscam.

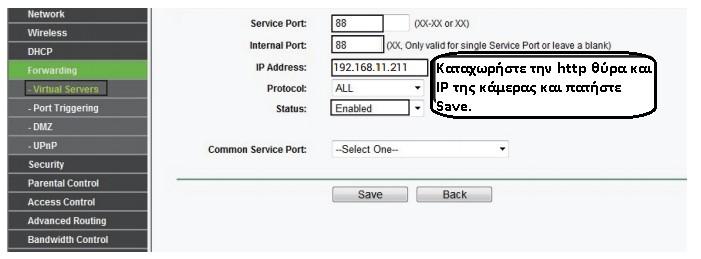

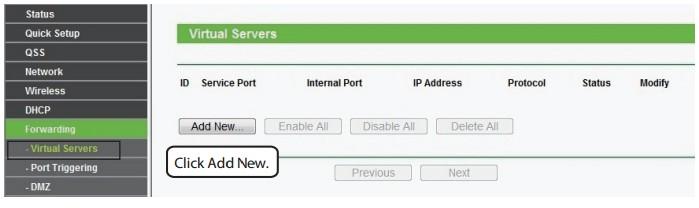

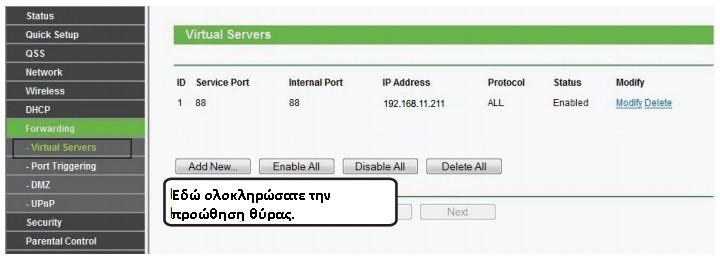

9 3. Προωθήστε την HTTP θύρα στο router σας. Χρησιμοποιούμε ένα TP-Link για παράδειγμα. Για άλλα router μπορείτε να συμβουλευτείτε τον οδηγό χρήσης τους.

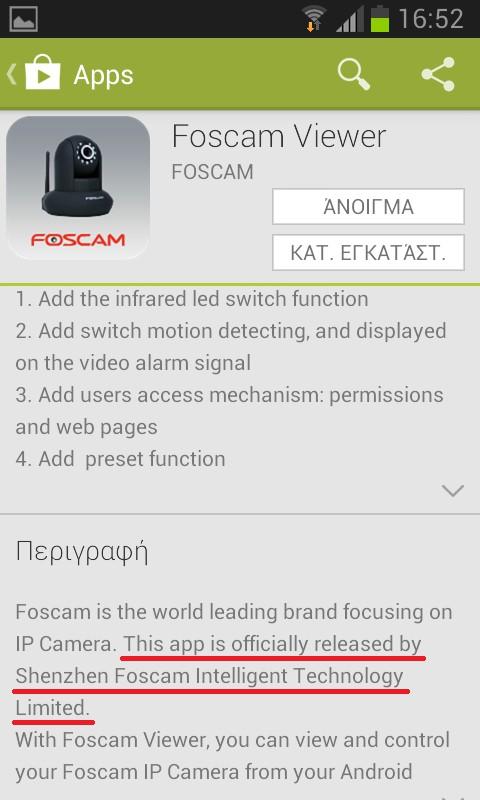

10 4. Τώρα μπορείτε να έχετε πρόσβαση στην κάμερα σας χρησιμοποιώντας την διεύθυνση name:http port. 7 Πρόσβαση από έξυπνα τηλέφωνα Για να έχετε πρόσβαση στην κάμερα από το έξυπνο τηλέφωνο σας κατεβάστε την εφαρμογή Foscam Viewer (κατασκευαστής Foscam) από το Google Play για Android ή το App Store για ios. Ανοίγουμε το Google Play ή το App Store αντίστοιχα και κάνουμε αναζήτηση με το όνομα Foscam. (Προσοχή θα μας βγάλει αρκετές εφαρμογές από τις οποίες επιλέγουμε την official που συνήθως είναι η πρώτη και παρέχεται δωρεάν).

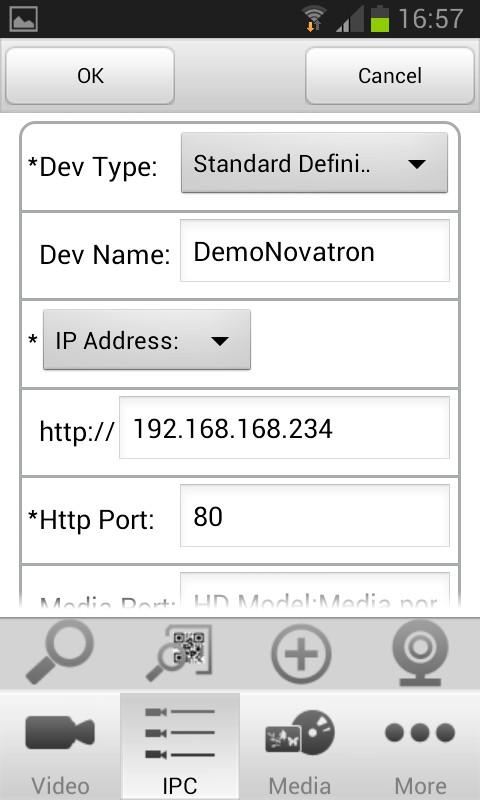

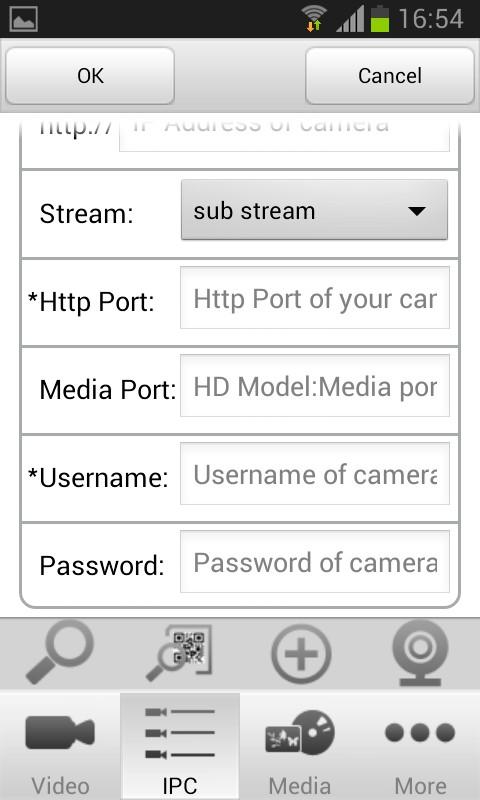

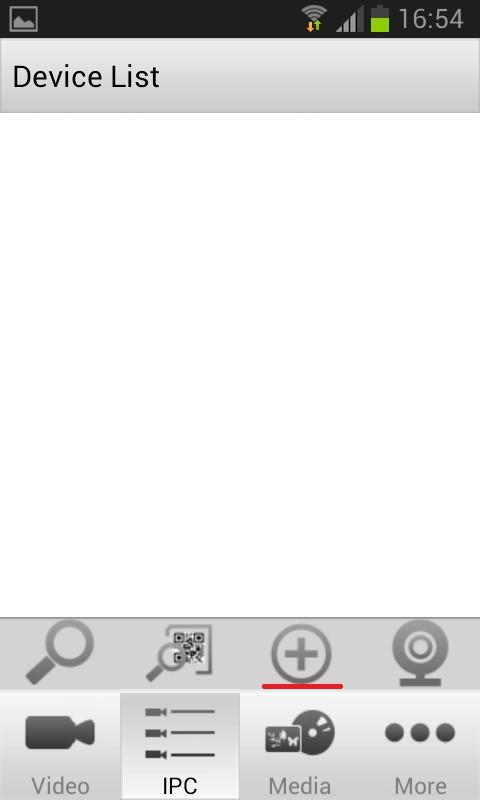

11 Κάνουμε εγκατάσταση και άνοιγμα της εφαρμογής και εμφανίζεται το ακόλουθο παράθυρο στο οποίο πατάμε το σύμβολο + για να προσθέσουμε κάμερα. Πλέον μας εμφανίζεται η παρακάτω οθόνη. Dev Type: Εδώ επιλέγουμε Standard Definition για μοντέλα Foscam της σειράς FI89xx και High Definition για μοντέλα της σειράς FI98xx. Dev Name: Εδώ γράφουμε ένα όνομα της αρεσκείας μας για να ξεχωρίζουμε την κάμερα. IP Address: Πατώντας σε αυτό το πεδίο θα εμφανιστούν τρεις επιλογές. - IP Address: Το επιλέγουμε αν θα χρησιμοποιήσουμε την τοπική IP της κάμερας μας. - DDNS URL: Το επιλέγουμε αν θα χρησιμοποιήσουμε το Free DDNS URL της κάμερας μας. - P2P UID: Το χρησιμοποιούμε αν η κάμερα μας υποστηρίζει το πρωτόκολλο

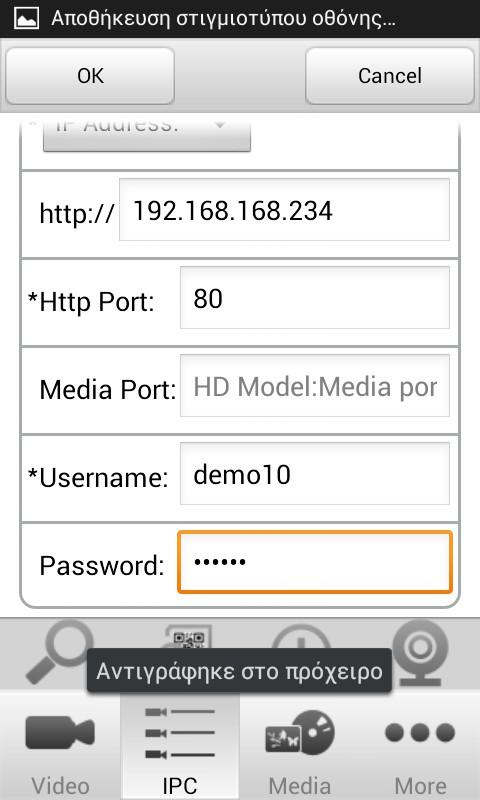

12 P2P όπως η FI9821P. : Εδώ γράφουμε την IP Address ή το DDNS URL της κάμερας μας ανάλογα με το τι έχουμε επιλέξει στο προηγούμενο πεδίο. Stream: Πατώντας εδώ έχουμε δύο επιλογές, main stream και sub stream. Για πιο ομαλή λειτουργία συστήνεται η επιλογή του sub stream. Http Port: Εδώ βάζουμε την θύρα http που χρησιμοποιεί η κάμερα μας (μπορούμε να την δούμε από το IP Camera Tool ή το Web Interface της κάμερας). Media Port: Εδώ δεν χρειάζεται να βάλουμε τίποτα. Username: Εδώ καταχωρούμε το όνομα χρήστη της κάμερας μας. Password: Εδώ καταχωρούμε τον κωδικό της κάμερας μας. Για παράδειγμα... Αφού τελειώσουμε πατάμε το κουμπί OK και εμφανίζεται η παρακάτω οθόνη.

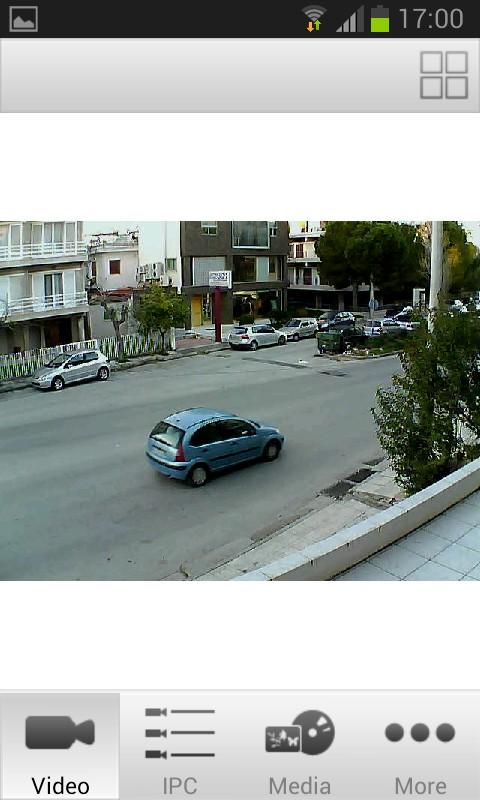

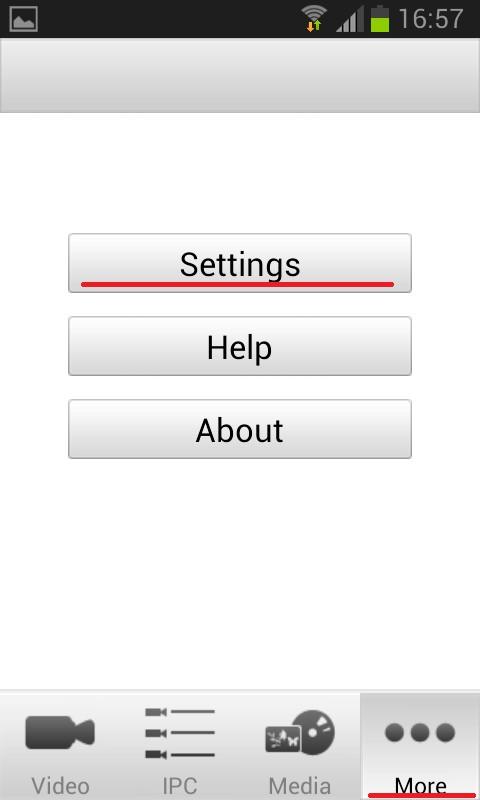

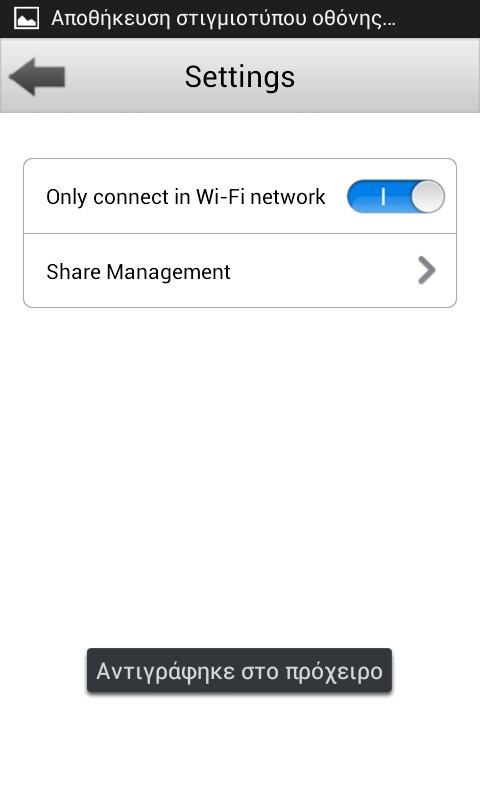

13 Πατώντας πάνω στην κάμερα που προσθέσαμε μπορούμε να δούμε σε πραγματικό χρόνο εικόνα από την κάμερα μας. Μπορούμε να περιστρέψουμε την κάμερα μας σύρωντας το δάχτυλό μας στον οριζόντιο ή κάθετο άξονα της εικόνας που φαίνεται και αν πατήσουμε μια φορά στο κέντρο της μπορούμε να ενεργοποιήσουμε τον αμφίδρομο ήχο ή να τραβήξουμε στιγμιότυπα με τα ανάλογα κουμπιά που εμφανίζονται. Σημείωση: Για την αποφυγή υπερβολικών χρεώσεων μέσω δικτύου 3G η εφαρμογή από προεπιλογή δεν επιτρέπει την πρόσβαση στην κάμερα σας μέσω 3G. Για να επιτρέψετε αυτήν την πρόσβαση ακολουθήστε τα ακόλουθα βήματα. Από την κεντρική οθόνη της εφαρμογής πατήστε το κουμπί More και έπειτα το κουμπί Settings. Από εκεί απενεργοποιήστε την επιλογή Only connect in Wi-Fi network.

14 8 Τεχική υποστήριξη Για οποιοδήποτε πρόβλημα με την κάμερα σας παρακαλώ επικοινωνήστε με το τεχνικό μας τμήμα.
