Livinglight ΚΑΤΑΛΟΓΟΣ 2017/18

Transcript

1 Livinglight ΚΑΤΑΛΟΓΟΣ 2017/18

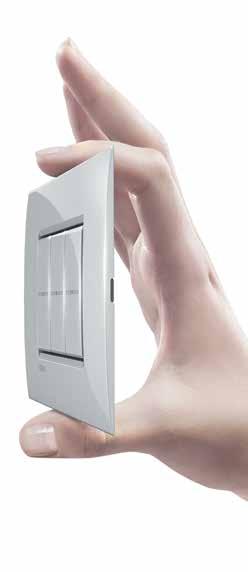

2 Η «λεπτή» τέχνη της τελειότητας σε δύο σειρές διακοπτών

3 Περιεχόμενα 4-25 Γενικά χαρακτηριστικά Κατάλογος Livinglight: μία μοναδική σειρά 2 Livinglight Air 4 Livinglight Τετράγωνα πλαίσια 6 Livinglight Οβάλ πλαίσια 7 Living International πλαίσια 8 Ευελιξία τοποθέτησης 9 Πλήθος τεχνολογικών εφαρμογών 10 Νέοι διακόπτες AXIAL 11 Νέοι φορτιστές USB και με επαγωγή 12 Ρύθμιση φωτισμού: αποτελεσματική διαχείριση όλων των τύπων φορτίων 14 Νέο αποσπώμενο φωτιστικό ασφαλείας 15 Νέα σειρά φωτιστικών LED 16 Εξοικονόμηση ενέργειας 18 Διακόπτης εξοικονόμησης ενέργειας 19 Ασύρματη ελευθερία 20 MyHOME Αυτοματισμοί κατοικίας 22 Στο ξενοδοχείο... όπως στο σπίτι 24 Μηχανισμοί Έλεγχος φωτισμού 26 Ρύθμιση φωτισμού & θερμοκρασίας 29 Πρίζες ρεύματος, φόρτισης USB, πληροφορικής, τηλεφώνου 30 Πρίζες τηλεόρασης, audio-video 31 Φωτιστικά ασφαλείας, φωτιστικά με LED 32 LED για φωτεινές λειτουργίες 33 Μηχανισμοί προστασίας, εξαρτήματα 34 MyHOME ασύρματοι μηχανισμοί 35 Λειτουργίες ξενοδοχείου 37 Πλαίσια, βάσεις, κουτιά Εγκατάσταση πλαισίων Air 38 Εγκατάσταση πλαισίων τετράγωνων, οβάλ & Living International 40 Εγκατάσταση στεγανών λύσεων Idrobox 50 Άλλοι τύποι εγκατάστασης 52 Εξατομικευμένος διακόπτης Λίστα κωδικών και συσκευασίες LIVINGLIGHT ΚΑΤΑΛΟΓΟΣ 2017/18 1

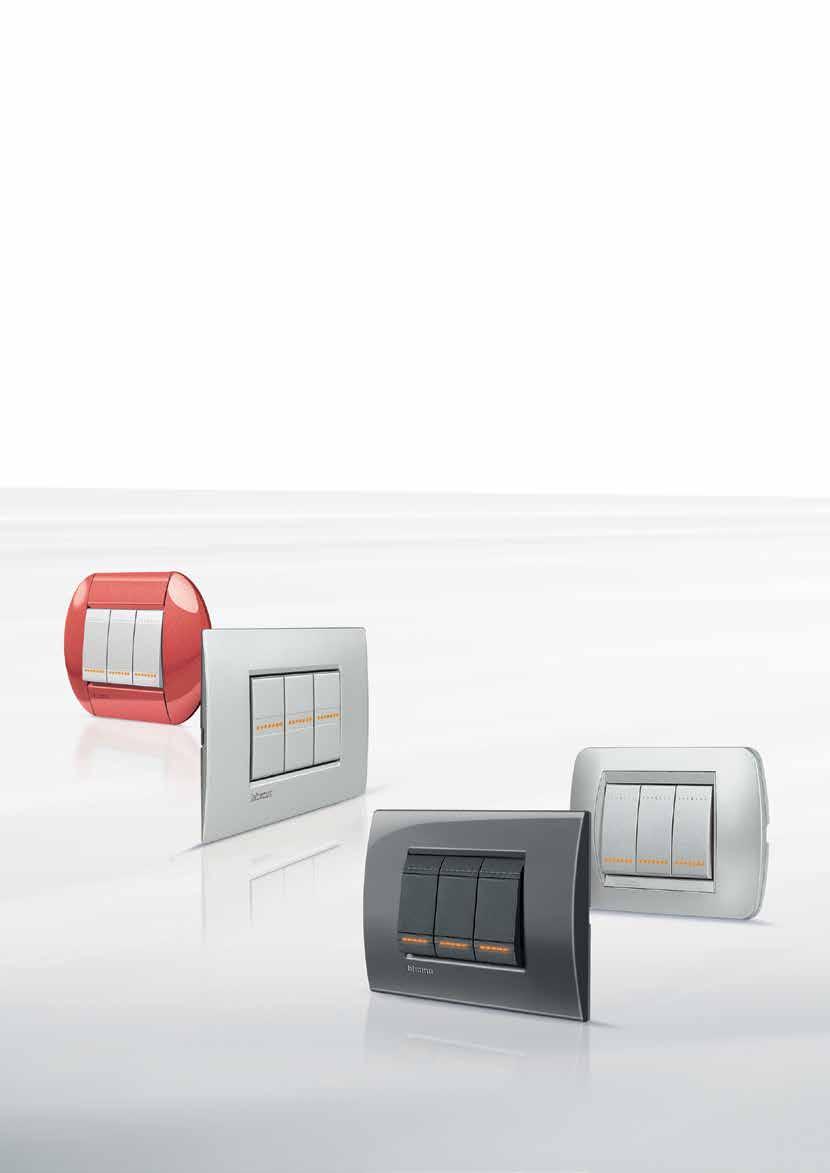

4 Μία μοναδική σειρά Τρία χρώματα μηχανισμών: λευκό, γραφίτης, αλουμίνιο tech Τέσσερα design πλαισίων: AIR, τετράγωνo, οβάλ, international Όλα συνδυάζονται τέλεια μεταξύ τους L L ΠΛΑΙΣΙΟ ΟΒΑΛ ΠΛΑΙΣΙΟ AIR ΠΛΑΙΣΙΟ LIVING INTERNATIONAL ΠΛΑΙΣΙΟ ΤΕΤΡΑΓΩΝΟ 2

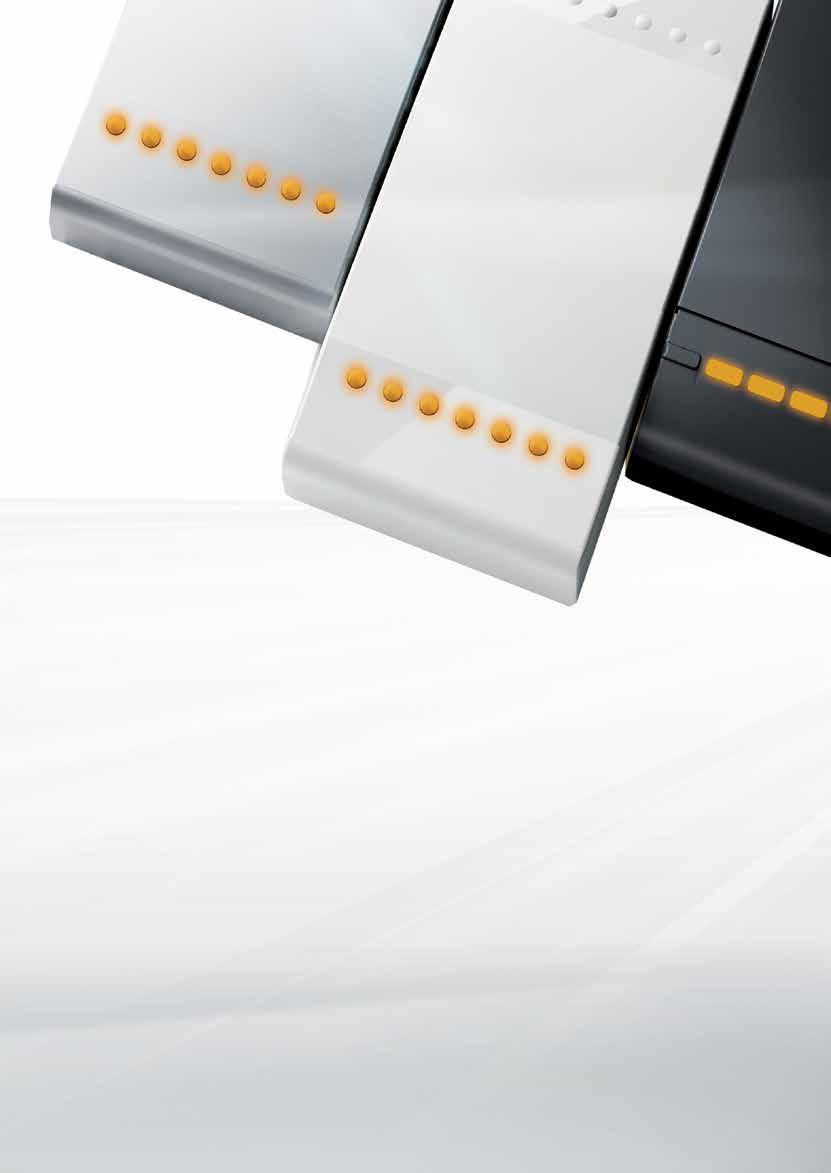

5 IVING IGHT ΠΛΗΚΤΡΟ AΛΟΥΜΙΝΙΟ TECH Product design Zecca & Zecca e Ufficio Design BTicino ΠΛΗΚΤΡΟ ΓΡΑΦΙΤΗΣ ΠΛΗΚΤΡΟ ΛΕΥΚΟ ΤΟ ΦΩΣ Όλοι οι μηχανισμοί ελέγχου μπορούν να γίνουν φωτεινοί με την προσθήκη LED σε απόχρωση κεχριμπάρι ή πράσινη (συμβατικοί) και επιπλέον μπλε και διαφανές (Axial). ΣΥΜΒΑΤΙΚΟΙ ΜΗΧΑΝΙΣΜΟΙ ΕΛΕΓΧΟΥ ΦΩΤΙΣΜΟΥ ΜΗΧΑΝΙΣΜΟΙ AXIAL (ΠΑΤΗΤΟΙ) ΚΑΙΝΟΤΟΜΙΑ BTICINO Aπόλυτα επίπεδοι, συνδυάζονται ιδανικά με τη σειρά AIR για τέλειο αισθητικό αποτέλεσμα. OFF ON OFF ON LIVINGLIGHT ΚΑΤΑΛΟΓΟΣ 2017/18 3

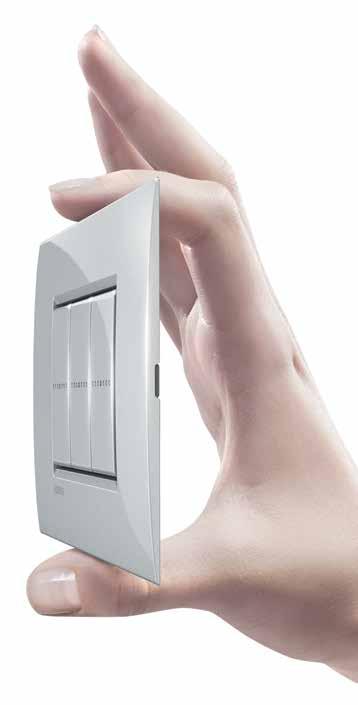

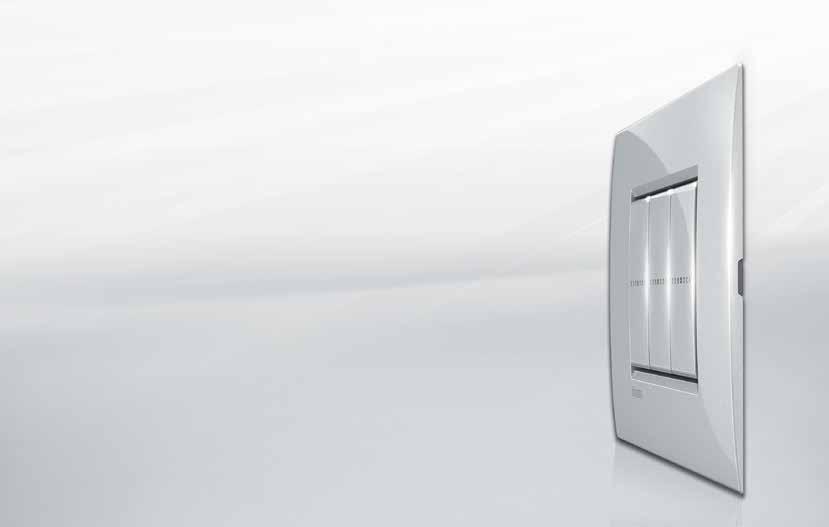

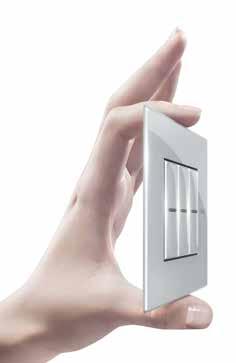

6 Η λεπτή τέχνη της τελειότητας Το design και η τεχνολογία συνυπάρχουν μοναδικά στο τέλειο σχήμα του Air, μία καινοτομία της σειράς Livinglight. Πολύ λεπτά, με πάχος 4,5 mm και μία πλούσια επιλογή από αποχρώσεις και υφές, τα μεταλλικά πλαίσια Air είναι η κορυφαία καινοτομία της σειράς Livinglight στην αισθητική και το design. Ανακαλύψτε τις δύο νέες σειρές πλαισίων με τις πρωτότυπες υφές, Soft και Brushed SOFT BRUSHED 4

7 MONOCHROME 3 αποχρώσεις πλαισίων σε απόλυτη χρωματική αρμονία με τα πλήκτρα (Pure White, Anthracite και Tech) SOFT NΕΟ 4 ματ αποχρώσεις με απαλή βελούδινη υφή που δένουν με τις σύγχρονες τάσεις του interior design (Street, Clay, Sand και Blue Moon) BRUSHED NΕΟ 3 σατινέ αποχρώσεις με υφή brushed για χώρους με σύγχρονο δυναμικό design (Νickel, Titanium και Chrome). SHINY 5 αποχρώσεις από ειδικά επεξεργασμένο μέταλλο με σατινέ και λαμπερό φινίρισμα (Gold Mat, Nickel Mat, White Pearl, Pewter και Palladium). Πλαίσια Air διατίθενται και στη σειρά Axolute: - Μεταλλικά πάχους 3,5 mm - Λιτή, τετράγωνη γραμμή - 9 αποχρώσεις Για τη σειρά Axolute Air επικοινωνήστε με το Τμήμα Τεχνικής Υποστήριξης LIVINGLIGHT ΚΑΤΑΛΟΓΟΣ 2017/18 5

8 Πλαίσια Τετράγωνα NEUTRAL Τέλεια χρωματική αρμονία ανάμεσα στο πλαίσιο και το πλήκτρο. ESSENCES Το design και η φύση συναντιούνται σε αυτή τη σειρά πλαισίων από ξύλο: bamboo, κερασιά και καρυδιά. DEEP Συναρπαστικές αποχρώσεις με λαμπερά χρώματα. NATURALIA Υφή υλικών εμπνευσμένη από την απλότητα των υλικών κατασκευής. KRISTALL Ένα εκπλεπτυσμένο και επιτυχημένο concept που προσφέρει φινέτσα σε όλους τους χώρους Tο κλασικό, ανανεωμένο για ένα διαχρονικό design Μόνο το αληθινά κλασικό μπορεί να ανανεώνεται μέσα στο χρόνο διατηρώντας παράλληλα το στυλ που το έκανε μοναδικό. Τα τετράγωνα πλαίσια Livinglight είναι ακριβώς αυτό: διαχρονικά κλασικά που μπορούν να αναμετρηθούν με το πιο σύγχρονο design χάρη στο κομψό στυλ τους. METALS Υλικά που αντανακλούν το σύγχρονο τρόπο ζωής. SILK Μεταξένιες αποχρώσεις, απαλές αντανακλάσεις και πρωτότυπα χρώματα. 6

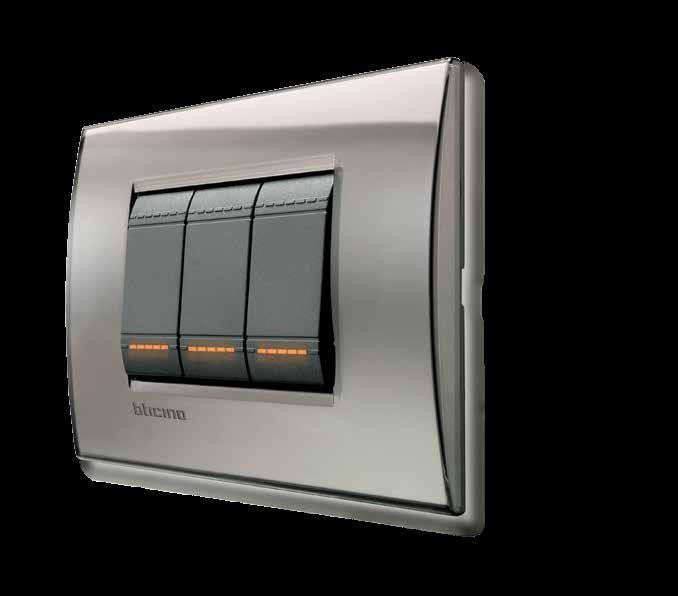

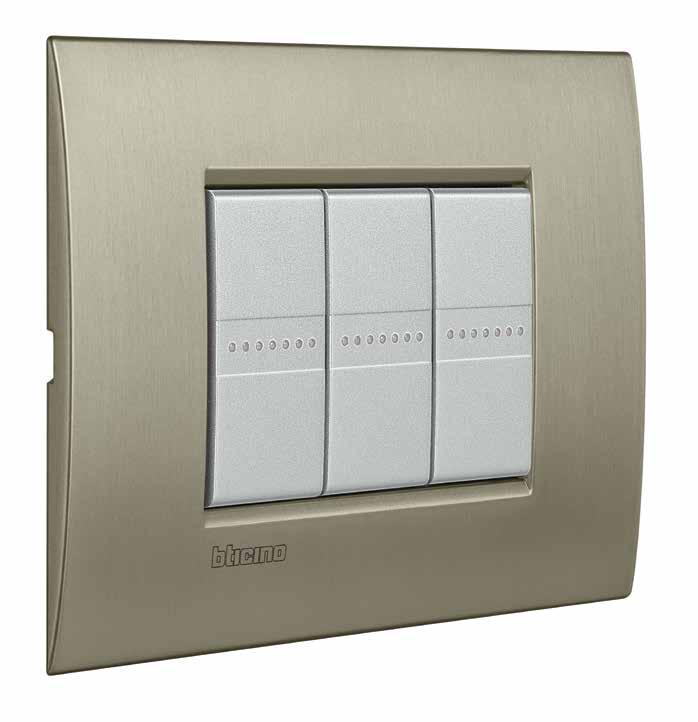

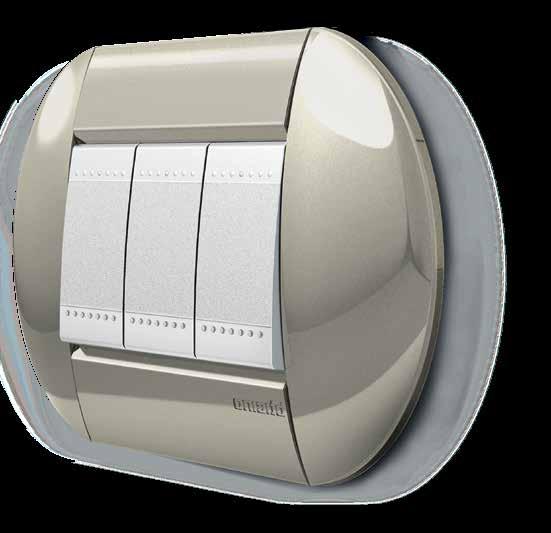

9 GLOSSY Για ένα extra λαμπερό αποτέλεσμα σε τρία χρώματα. Πλαίσια Οβάλ NATURALIA Δένουν αρμονικά με τα δομικά υλικά και την επίπλωση. TWIN Δύο στοιχεία σε διαφορετικές αποχρώσεις, τέλεια εναρμονισμένες σε δυνατούς χρωματικούς συνδυασμούς. NEUTRAL Τέλεια χρωματική αρμονία ανάμεσα στο πλαίσιο και το πλήκτρο. METALS Κομψές και πολυτελείς αποχρώσεις. ESSENCES Η φυσική ομορφιά του ξύλου. CLASSY Εκλεπτυσμένη σειρά σε τρεις σοφιστικέ αποχρώσεις. Ελευθερία επιλογών αξεπέραστο στυλ Η σειρά των οβάλ πλαισίων διαθέτει πρωτότυπα υλικά σε αρμονικούς χρωματικούς συνδυασμούς και προσφέρει πλήθος επιλογών για κάθε στυλ. LIVINGLIGHT ΚΑΤΑΛΟΓΟΣ 2017/18 7

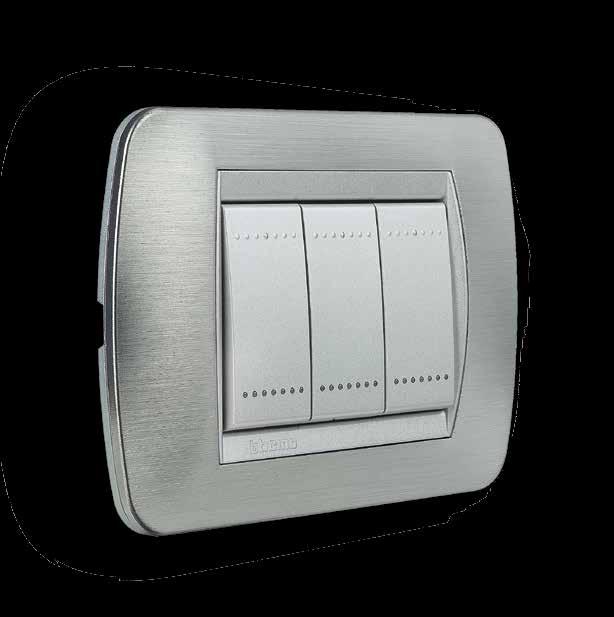

10 Πλαίσια Living International METALLIC Μεταλλικές αποχρώσεις για φωτεινότητα και λάμψη. SHINY Ειδικά επεξεργασμένο μέταλλο για γυαλιστερό φινίρισμα. SPECIAL Υλικά με εκλεπτυσμένη υφή για κομψό αποτέλεσμα. BRUSHED STEEL POLYMER Ουδέτερες αποχρώσεις που προσαρμόζονται σε κάθε στυλ διακόσμησης. Απαλές γραμμές αρμονική κομψότητα Η σειρά πλαισίων Living International συνδυάζει μοντέρνα υλικά με μεταλλικές και ουδέτερες αποχρώσεις που αποπνέουν φινέτσα και λάμψη και προσφέρουν στο χώρο μία νέα αισθητική διάσταση. TECH Μεταλλικές αποχρώσεις για τέλειο συνδυασμό με τους μηχανισμούς σε Αλουμίνιο Tech. 8 WHITE CHROME

11 Ευελιξία τοποθέτησης για κάθε τύπο εγκατάστασης Ιταλικού τύπου, ανοιχτά κουτιά Συμβατικού τύπου, αξoνική απόσταση 71 mm 2 ΣΤΟΙΧΕΙΑ 3 ΣΤΟΙΧΕΙΑ 2 ΣΤΟΙΧΕΙΑ ΣΤΟΙΧΕΙΑ 4 ΣΤΟΙΧΕΙΑ ΣΤΟΙΧΕΙΑ 7 ΣΤΟΙΧΕΙΑ ΣΤΟΙΧΕΙΑ ΣΤΟΙΧΕΙΑ Χρησιμοποιούνται τα ίδια πλαίσια για οριζόντια και κάθετη τοποθέτηση. ΓΚΑΜΑ ΠΛΑΙΣΙΩΝ Ιταλικού τύπου, ανοιχτά κουτιά Συμβατικού τύπου, αξονική απόσταση 71 mm ΤΕΤΡΑΓΩΝΑ ΟVAL LIVING INTERNATIONAL AIR Για τη σωστή τοποθέτηση των πλαισίων AIR συμβουλευτείτε το Τμήμα Τεχνικής Υποστήριξης Διαθέσιμο Μη διαθέσιμο LIVINGLIGHT ΚΑΤΑΛΟΓΟΣ 2017/18 9

12 LIVINGLIGHT ΠΛΗΘΟΣ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΓΙΑ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΜΟΝΑΔΙΚΟΥ DESIGN ΜΗΧΑΝΙΣΜΟΙ ΣΥΜΒΑΤΙΚΗΣ ΤΕΧΝΟΛΟΓΙΑΣ Ιδανικοί για συμβατικές εγκαταστάσεις με λειτουργίες stand alone. ΜΗΧΑΝΙΣΜΟΙ ΜΕ ΑΣΥΡΜΑΤΗ ΤΕΧΝΟΛΟΓΙΑ Ιδανικοί για έλεγχο φωτισμού και ρολών σε νέες εγκαταστάσεις ή για προσθήκη επιπλέον σημείων ελέγχου του φωτισμού και ομαδοποίηση των ρολών χωρίς μερεμέτια στους τοίχους σε υπάρχουσες. MyHOME WIRELESS 10

13 Από την κατοικία έως τις εγκαταστάσεις ξενοδοχείων και από τα εμπορικά κέντρα έως τα μεγάλα συγκροτήματα γραφείων η σειρά LIVINGLIGHT εξασφαλίζει λύσεις υψηλής τεχνολογίας που ανταποκρίνονται σε κάθε ανάγκη προσφέροντας ταυτόχρονα μοναδικό και αυθεντικό στυλ.. ΜΗΧΑΝΙΣΜΟΙ ΜΕ ΤΕΧΝΟΛΟΓΙΑ MYHOME BUS Σύστημα οικιακών αυτοματισμών που απαντά στις απαιτήσεις άνεσης, ασφάλειας, εξοικονόμησης ενέργειας και επικοινωνίας, με δυνατότητα τοπικής και απομακρυσμένης διαχείρισης. Πολύ ευέλικτο, με εξειδικευμένες λύσεις για ξενοδοχεία και επαγγελματικούς χώρους. ΜΗΧΑΝΙΣΜΟΙ ΜΕ ΤΕΧΝΟΛΟΓΙΑ KNX Η πιο διαδεδομένη τεχνολογία για την ολοκληρωμένη διαχείριση μεγάλων επαγγελματικών κτιρίων. MyHOME BUS LIVINGLIGHT ΚΑΤΑΛΟΓΟΣ 2017/18 11

14 Nέοι AXIAL ΔΙΑΚΟΠΤΕΣ Μικρό βάθος, βελτιωμένη εργονομία. Σε τέλεια συνέργεια με τη σειρά πλαισίων AIR ΠΙΟ ΛΕΠΤΟΙ Οι νέοι διακόπτες AXIAL καταλαμβάνουν πολύ μικρότερο χώρο στο κουτί - 30% σε σχέση με τους παλαιούς Τοποθετούνται εύκολα σε νέες εγκαταστάσεις αλλά και σε ανακαινίσεις, ακόμα και αν τα κουτιά έχουν πολλά καλώδια. ΠΙΟ ΑΠΟΔΟΤΙΚΟΙ Οι νέοι διακόπτες AXIAL - 10 ΑΧ Μini Gap έχουν βελτιωμένες επαφές (απόσταση επαφών 1,8 mm), είναι κατάλληλοι για κάθε τύπο λαμπτήρων και μπορούν να βελτιώνουν την απόδοσή τους ακόμα και σε πιθανές κρίσιμες καταστάσεις (π.χ. ταινίες LED) ΠΙΟ ΕΡΓΟΝΟΜΙΚΟΙ Οι νέοι διακόπτες παρουσιάζουν βελτιωμένα εργονομικά και λειτουργικά χαρακτηριστικά: - μείωση της διαδρομής του πλήκτρου για την ενεργοποίηση του διακόπτη κατά 35 % (2,2 mm αντί για 3,5 mm) - μείωση της δύναμης για την ενεργοποίηση του διακόπτη κατά 40 % (5Ν αντί για 8/9Ν) - μείωση του θορύβου κατά 18% - βελτιωμένη φωτεινότητα με τα νέα LED LED ΓΙΑ ΦΩΤΕΙΝΈΣ ΛΕΙΤΟΥΡΓΊΕΣ Οι νέοι διακόπτες AXIAL γίνονται φωτεινοί με την προσθήκη των νέων LED σε 4 αποχρώσεις Χρώματα LED Μπλε Κεχριμπάρι Πράσινο Λευκό 2.2 mm 12

15 Nέοι ΦΟΡΤΙΣΤΕΣ USB ΚΑΙ ΜΕ ΕΠΑΓΩΓΗ Γρήγορη φόρτιστη και μέγιστη ευελιξία για κάθε ανάγκη χρήσης. TABLET SMARTPHONE MP3 TABLET TABLET + SMARTPHONE SMARTPHONE MP3 + SMARTPHONE SMARTPHONE ME ΕΠΑΓΩΓΗ ΛΥΣΕΙΣ ΓΙΑ ΚΑΘΕ ΑΝΑΓΚΗ Οι πρίζες φόρτισης USB είναι κατάλληλες για Smartphone, Mp3 Players, Tablet κλπ., και εξασφαλίζουν μεγάλη ταχύτητα φόρτισης. Διατίθενται σε 3 τύπους: πρίζα φόρτισης TABLET SMARTPHONE 1 στοιχείου για μία συσκευή, πρίζα φόρτισης 2 στοιχείων με 2 εξόδους για δύο συσκευές και πρίζα φόρτισης με επαγωγή για δύο συσκευές (μία συσκευή με επαγωγή και η δεύτερη με καλώδιο USB). ΕΥΕΛΙΞΙΑ Οι πρίζες φόρτισης USB της σειράς Livinglight είναι κατάλληλες για κάθε τύπο συσκευής και χρήση στην κατοικία, το γραφείο, το ξενοδοχείο, το επαγγελματικό κτίριο. Γρήγορη και ταυτόχρονη φόρτιση Smartphone και tablet. Για τη φόρτιση με επαγωγή χωρίς καλώδια των συσκευών που διαθέτουν τον κατάλληλο δέκτη. Διαθέτει και έξοδο USB ma για φόρτιση δεύτερης συσκευής με καλώδιο. Presa USB 2400 Πρίζα mausb 2400 ma LIVINGLIGHT ΚΑΤΑΛΟΓΟΣ 2017/18 13

16 ΡΥΘΜΙΣΗ ΦΩΤΙΣΜΟΥ: ΑΠΟΤΕΛΕΣΜΑΤΙΚΗ ΔΙΑΧΕΙΡΙΣΗ ΟΛΩΝ ΤΩΝ ΤΥΠΩΝ ΦΟΡΤΙΩΝ ΡΥΘΜΙΣΤΗΣ UNIVERSAL Με το ρυθμιστή universal είναι δυνατός ο έλεγχος και η ρύθμιση της έντασης του φωτισμού για κάθε τύπο dimmable φορτίου: - LED και CFL dimmable 75 W - Ιωδίνης 230 V και πυράκτωσης 400 W - Ιωδίνης με επαγωγικό ή ηλεκτρονικό μετασχηματιστή 400 VA - Σωλήνες φθορισμού 200 VA ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΕΓΚΑΤΑΣΤΑΣΗΣ: Σύνδεση με 2 καλώδια χωρίς ουδέτερο Τοποθετείται στη θέση ενός απλού διακόπτη Χρησιμοποιείται για: - ρύθμιση του φωτισμού συμβατικά - προκαθορισμένα επίπεδα (0%, 33%, 66% και 100%) - λειτουργία φωτισμού νύχτας (προοδευτικό σβήσιμο του φωτισμού σε 1 ώρα) Ανάβει στο επιπεδο φωτεινότητας που είχε ρυθμιστεί κατά το τελευταίο σβήσιμο Μπορεί να συνδυαστεί με 1 ή περισσότερα μη φωτεινά μπουτόν για έλεγχο από απόσταση ON/OFF/Ρύθμιση ΔΥΟ ΤΥΠΟΙ ΧΕΙΡΙΣΜΟΥ Μία πλούσια γκάμα από ρυθμιστές, περιστροφικού ή πατητού τύπου, σε 1 ή 2 στοιχεία, κατάλληλοι για ρύθμιση κάθε τύπου λαμπτήρα. ΠΕΡΙΣΤΡΟΦΙΚΟΣ ΡΥΘΜΙΣΤΗΣ Με την κλασική κυκλική κίνηση για τη ρύθμιση του φωτισμού. ΠΑΤΗΤΟΣ ΡΥΘΜΙΣΤΗΣ Για ΟΝ/ΟFF και ρύθμιση του φωτισμού με μια απλή πίεση στο πλήκτρο. Δυνατότητα μνήμης διαφορετικών επιπέδων φωτισμού. 14

17 ΝΕΟ ΑΠΟΣΠΩΜΕΝΟ ΦΩΤΙΣΤΙΚΟ ΑΣΦΑΛΕΙΑΣ Άνεση και ασφάλεια ταυτόχρονα ΜΟΝΤΕΡΝΟ, ΕΥΧΡΗΣΤΟ... Το νέο αποσπώμενο φωτιστικό ασφαλείας εξασφαλίζει σιγουριά κατά τη διακοπή ρεύματος: ο φωτισμός ασφαλείας ενεργοποιείται αμέσως και μπορεί να αποσπαστεί εύκολα και να χρησιμοποιηθεί ως φακός. Το νέο design του εξασφαλίζει υψηλή αισθητική στην εγκατάσταση. PUSH (πιέστε) ΣΥΣΤΗΜΑ PUSH-PULL ΚΑΙ ΦΩΤΙΣΜΟΣ LED Το νέο εργονομικό design επιτρέπει να αποσπάται εύκολα το φωτιστικό από τη βάση του. Η λυχνία LED που χρησιμοποιείται βελτιώνει την επίδοση: υψηλή φωτεινότητα, χαμηλή κατανάλωση PULL (τραβήξτε) ΒΑΣΗ ΕΝΑΣ ΜΟΝΑΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΑΙ ΓΙΑ ΤΙΣ 3 ΑΠΟΧΡΩΣΕΙΣ Το νέο φωτιστικό ασφαλείας αποτελείται από μία ουδέτερη βάση και διατίθεται με 3 καλύμματα, ένα σε λευκό, ένα σε γραφίτη και ένα σε αλουμίνιο tech για να επιλέξετε την αισθητική που ταιριάζει στην εγκατάσταση. ΚΑΛΥΜΜΑ ΛΕΥΚΟ ΚΑΛΥΜΜΑ ΑΛΟΥΜΙΝΙΟ TECH ΑΠΟΣΠΩΜΕΝΟ ΦΩΤΙΣΤΙΚΟ ΚΑΛΥΜΜΑ ΓΡΑΦΙΤΗΣ LIVINGLIGHT ΚΑΤΑΛΟΓΟΣ 2017/18 15

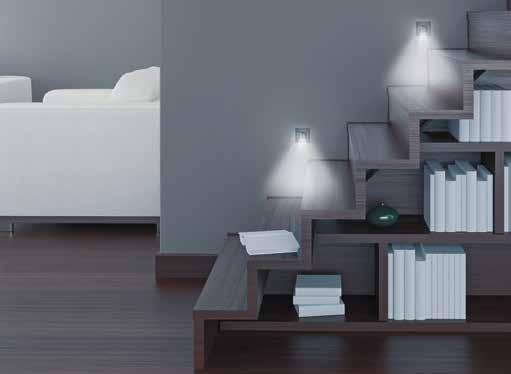

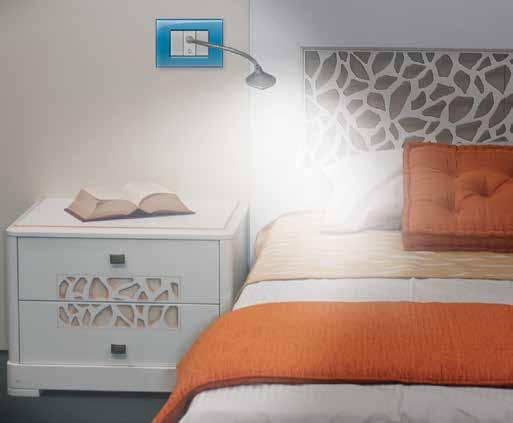

18 ΤΟ ΚΑΤΑΛΛΗΛΟ ΦΩΣ ΤΗΝ ΚΑΤΑΛΛΗΛΗ ΣΤΙΓΜΗ Η νέα σειρά φωτιστικών LED δημιουργεί μία αίσθηση άνεσης και ασφάλειας στην κατοικία και στον επαγγελματικό χώρο. Η σειρά αποτελείται από 4 προϊόντα: φωτιστικό όδευσης σταθερό, φωτιστικό χώρου με ΦΩΤΙΣΤΙΚΟ για διάβασμα Το ιδανικό φως για χαλάρωση Με το νέο φωτιστικό-απλίκα για διάβασμα μπορείτε να κατευθύνετε το φως εκεί που επιθυμείτε. Ο ελαστικός του βραχίονας σας επιτρέπει να στρέψετε το φως όπου θέλετε ενώ ο ενσωματωμένος LED ρυθμιστής σας επιτρέπει να ρυθμίσετε τη φωτεινότητά του στην επιθυμητή ένταση. ΦΩΤΙΣΤΙΚΟ-ΑΠΛΊΚΑ ΓΙΑ ΔΙΑΒΑΣΜΑ ΜΕ ΡΥΘΜΙΣΤΗ ΕΝΤΑΣΗΣ ΦΩΤΙΣΜΟΥ ΦΩΤΙΣΤΙΚΟ με περιστροφή Φως όπου το χρειάζεστε Αυτό το πρωτοποριακό φωτιστικό χωνευτής τοποθέτησης μπορεί να περιστραφεί επιτρέποντάς σας να στρέψετε το φως όπου θέλετε. Αυτή η δυνατότητα το κάνει ιδανικό για τοποθέτηση σε χώρους εργασίας (π.χ. πάγκο κουζίνας, γραφείο, κλπ.). 16

19 περιστροφή 360 0, φωτιστικόαπλίκα για διάβασμα, φωτιστικό ασφαλείας σταθερό και ανταποκρίνεται σε όλες τις ανάγκες φωτισμού των ατόμων που ζουν ή κινούνται στο χώρο. ΦΩΤΙΣΤΙΚΟ όδευσης Ασφάλεια και αισθητική Τώρα μπορείτε να προσθέσετε μία πινελιά design στο φωτισμό του σπιτιού σας: το νέο φωτιστικό όδευσης με LED σας εξασφαλίζει την ασφάλεια που χρειάζεστε και ταυτόχρονα δημιουργεί μία ατμόσφαιρα άνεσης. Ιδανικό για χώρους όπου κινούνται άνθρωποι, όπως σκάλες και διάδρομοι, ή χώρους όπου απαιτείται φωτισμός τη νύχτα. ΣΤΑΘΕΡΟ ΦΩΤΙΣΤΙΚΟ ΟΔΕΥΣΗΣ 360 ΦΩΤΙΣΤΙΚΟ ασφαλείας σταθερό Ασφάλεια και διακριτικότητα Το νέο σταθερό φωτιστικό ασφαλείας εξασφαλίζει σιγουριά κατά τη διακοπή ρεύματος. Ενεργοποιείται άμεσα και διαρκεί για 2 ώρες. Λόγω των μικρών διαστάσεών του τοποθετείται σε κάθε χώρο. Ιδανικό για κρεβατοκάμαρα, διάδρομο, κουζίνα, γραφείο, κλπ. ΦΩΤΙΣΤΙΚΟ ΜΕ ΠΕΡΙΣΤΡΟΦΗ 360 ΦΩΤΙΣΤΙΚΟ ΑΣΦΑΛΕΙΑΣ 1 ΣΤΟΙΧΕΙΟΥ ΣΤΑΘΕΡΟ LIVINGLIGHT ΚΑΤΑΛΟΓΟΣ 2017/18 17

20 ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ Σεβασμός για το περιβάλλον, συμμόρφωση με τους νέους ενεργειακούς κανονισμούς και εξοικονόμηση ενέργειας χωρίς συμβιβασμούς στις σύγχρονες απαιτήσεις άνεσης: σήμερα είναι εφικτό ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΩΣ 65% ΠΡΟΣΑΡΜΟΣΤΕ ΤΟ ΕΠΙΠΕΔΟ ΤΟΥ ΦΩΤΙΣΜΟΥ ΓΙΑ ΜΕΓΙΣΤΗ ΕΞΟΙΚΟΝΟΜΗΣΗ Με τον eco ρυθμιστή φωτισμού είναι δυνατός ο έλεγχος LEDs και CFLs εξοικονομώντας έως και 65% στην κατανάλωση ενέργειας (υπολογισμός για χρήση λάμπας LED 17W ρυθμισμένη στο 25% σε σχέση με 100W πυράκτωσης στο 100%). ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΩΣ 30% ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΩΣ 15% ΕΛΕΓΧΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΖΩΝΗΣ ΘΕΡΜΑΝΣΗ ΚΑΙ ΨΥΞΗ ΜΟΝΟ ΟΤΑΝ ΧΡΕΙΑΖΕΤΑΙ Με τα συστήματα ελέγχου θερμοκρασίας (για συμβατική εγκατάσταση και για σύστημα οικιακών αυτοματισμών MyHOME) είναι δυνατές οι παρακάτω ενέργειες: καθορισμός διαφορετικής θερμοκρασίας σε κάθε δωμάτιο διαχωρισμός του συστήματος σε ζώνες ενεργοποίηση της θέρμανσης μόνο όταν απαιτείται, αποτρέποντας τη λειτουργία του με ανοιχτά παράθυρα Έτσι, εξοικονομείται ενέργεια και μειώνεται το κόστος λειτουργίας της εγκατάστασης. ΟΘΟΝΗ ΑΦΗΣ ΕΝΔΕΙΞΗΣ ΕΝΕΡΓΕΙΑΚΩΝ ΚΑΤΑΝΑΛΩΣΕΩΝ ΠΛΗΡΗΣ ΕΛΕΓΧΟΣ ΤΩΝ ΕΝΕΡΓΕΙΑΚΩΝ ΚΑΤΑΝΑΛΩΣΕΩΝ Εμφάνιση των καταναλώσεων της κατοικίας - ηλεκτρισμός, νερό και φυσικό αέριο - και της παραγωγής της ενέργειας και του ζεστού νερού μέσω φωτοβολταϊκών ή ηλιακών panels. Έτσι, η κατοικία μπορεί να γίνει ενεργειακά αποδοτική μειώνοντας την άσκοπη κατανάλωση και εντοπίζοντας τυχόν κακή λειτουργία. ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΩΣ 55% GREEN SWITCH: ΦΩΤΙΣΜΟΣ ΜΟΝΟ ΟΤΑΝ ΧΡΕΙΑΖΕΤΑΙ Ο Green Switch είναι μια έξυπνη λύση για τη διαχείριση του φωτισμού στην κατοικία και στο επαγγελματικό κτίριο. Το φως ανάβει χειροκίνητα και σβήνει αυτόματα όταν δεν υπάρχει πλέον παρουσία στο χώρο. Green Switch με τεχνολογία IR Green Switch με διπλή τεχνολογία: IR/US 18

21 ΔΙΑΚΟΠΤΗΣ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ ΚΑΙΝΟΤΟΜΙΚΌΣ ΚΑΙ ΈΞΥΠΝΟΣ ΈΛΕΓΧΟΣ ΤΟΥ ΦΩΤΙΣΜΟΎ Ο διακόπτης εξοικονόμησης ενέργειας είναι η έξυπνη και καινοτόμα λύση για τη διαχείριση του φωτισμού με ελάχιστες απώλειες. Αποτελεί συνδυασμό διακόπτη αλλέ-ρετούρ με ανιχνευτή κίνησης. Το φως ανάβει από το χρήστη με πίεση στο πλήκτρο και αν ξεχαστεί αναμμένο, σβήνει αυτόματα μετά από 10 min όταν δεν ανιχνεύεται παρουσία στο χώρο. Συνιστάται ιδιαίτερα για χώρους όπου το φως ξεχνιέται αναμμένο, όπως παιδικά δωμάτια, διάδρομοι, αποθήκες κλπ. Ιδανικός για νέες εγκαταστάσεις αλλά και ανακαινίσεις. Δεν απαιτείται η σύνδεση του ουδετέρου. ΔΙΑΚΟΠΤΗΣ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ ΦΟΡΤΙΑ ΕΛΕΓΧΟΥ R 230 V L Πυράκτωση 230V Ιωδίνη 230V Ιωδίνη με επαγωγικό μετασχηματιστή Max. 150 W 150 W 150 VA Min. 12 W 12 W 12 VA C/L Σωλήνες φθορισμού Led CFL 150 VA 100 VA 650 ma 650 ma 12 VA 12 VA 50 ma 50 ma Ιωδίνη με ηλεκτρονικό μετασχηματιστή LIVINGLIGHT ΚΑΤΑΛΟΓΟΣ 2017/18 19

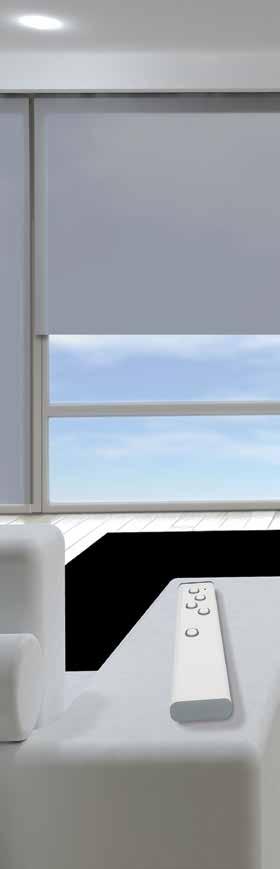

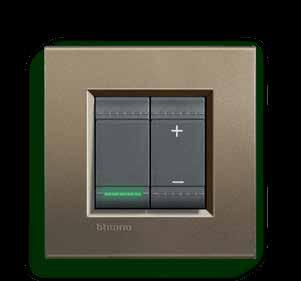

22 ΑΣΥΡΜΑΤΗ ΕΛΕΥΘΕΡΙΑ ΡΥΘΜΙΣΤΗΣ ΦΩΤΙΣΜΟΥ ΑΣΥΡΜΑΤΟΣ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ ΓΙΑ ΕΛΕΓΧΟ ΦΩΤΙΣΜΟΥ ΚΑΙ ΡΟΛΩΝ 20

23 MyHOME ασύρματης τεχνολογίας: για απλές και ευέλικτες εγκαταστάσεις οικιακών αυτοματισμών Η ασύρματη τεχνολογία MyHOME επιτρέπει την εύκολη δημιουργία συστημάτων για τον αυτοματοποιημένο έλεγχο του φωτισμού και των ρολών. Η ασύρματη τεχνολογία επιτρέπει την ενσωμάτωση των λειτουργιών αυτών στη συμβατική ηλεκτρολογική εγκατάσταση χωρίς την ανάγκη για επιπλέον καλωδίωση. To ασύρματο σύστημα MyHOME με την τεχνολογία ZigBee μπορεί να χρησιμοποιηθεί ακόμα και σε μεγάλους χώρους με εμπόδια και χωρίσματα. ΑΣΥΡΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ ΣΕΝΑΡΙΩΝ ΑΣΥΡΜΑΤΟ ΧΕΙΡΙΣΤΗΡΙΟ ΡΟΛΩΝ ΑΣΥΡΜΑΤΟΣ ΔΙΠΛΟΣ ΔΙΑΚΟΠΤΗΣ ΓΙΑ ΕΛΕΓΧΟ ΦΩΤΙΣΜΟΥ ΟΝ/OFF ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΣΤΗ ΝΕΑ ΚΑΤΑΣΚΕΥΗ: Δημιουργία ενός νέου ευέλικτου συστήματος οικιακού αυτοματισμού χρησιμοποιώντας τη συμβατική ηλεκτρολογική εγκατάσταση. ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΣΤΗΝ ΑΝΑΚΑΙΝΙΣΗ: Αναβάθμιση μιας συμβατικής ηλεκτρολογικής εγκατάστασης: από την απλή προσθήκη ενός νέου σημείου ελέγχου έως τη δημιουργία ενός απλού συστήματος οικιακού αυτοματισμού, χωρίς μερεμέτια και φθορές στους τοίχους. ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΣΤΗΝ ΕΠΕΚΤΑΣΗ ΜΙΑΣ ΕΓΚΑΤΑΣΤΑΣΗΣ MyHOME BUS/SCS: Χρήση των ασύρματων μηχανισμών για επέκταση ενός συστήματος BUS/SCS όταν δεν υπάρχει καλώδιο BUS. Σε συνδυασμό με τον ασύρματο webserver και το app MyHOME PLAY είναι δυνατός ο έλεγχος του ασύρματου συστήματος από tablet ή smartphone, εντός ή εκτός της κατοικίας. ΚΑΤΕΒΑΣΤΕ ΤΗΝ ΕΦΑΡΜΟΓΗ ΑΠΟ: LIVINGLIGHT ΚΑΤΑΛΟΓΟΣ 2017/18 21

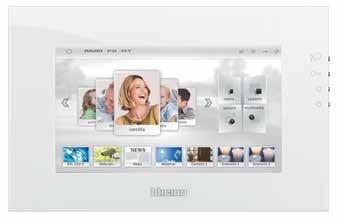

24 ΔΙΑΧΕΙΡΙΣΗ ΕΝΕΡΓΕΙΑΣ Έλεγχος θερμοκρασίας Διαχείριση φορτίων Εμφάνιση καταναλώσεων MyHOME αυτοματισμοί κατοικίας Με τη σειρά Livinglight, ψηφιακή τεχνολογία αιχμής ΠΡΟΗΓΜΕΝΟ ΣΥΣΤΗΜΑ Το MyHOME είναι το σύστημα οικιακών αυτοματισμών υψηλής τεχνολογίας που απαντά αποτελεσματικά στις απαιτήσεις άνεσης, ασφάλειας, εξοικονόμησης ενέργειας και ελέγχου εισόδου, προσφέροντας τη δυνατότητα τοπικής και απομακρυσμένης διαχείρισης. ΕΝΑ ΑΝΟΙΧΤΟ ΣΥΣΤΗΜΑ Το MyHOME επιτρέπει την ενσωμάτωση και την επικοινωνία με άλλα προϊόντα με τη χρήση του TCP/IP protocol. 2 ΤΕΧΝΟΛΟΓΙΕΣ Ενσύρματη με τη χρήση της ψηφιακής τεχνολογίας BUS/SCS. Ασύρματη με τη χρήση της τεχνολογίας ZigBee. 22

25 ΑΝΕΣΗ Αυτόματος έλεγχος φωτισμού Διαχείριση των ρολών Επέκταση με ασύρματη τεχνολογία ZigBee ΑΣΦΑΛΕΙΑ Αντικλεπτικός συναγερμός Tεχνικός συναγερμός Βοήθεια από απόσταση Σύστημα παρακολούθησης video ΕΛΕΓΧΟΣ ΑΠΟ ΑΠΟΣΤΑΣΗ Διαχείριση της εγκατάστασης από απόσταση μέσω του MyHOME WEB χρησιμοποιώντας PC ή smartphone ΣΥΣΤΗΜΑ ΕΛΕΓΧΟΥ ΕΙΣΟΔΟΥ Συμβατό με τις οθόνες και τις μπουτονιέρες του συστήματος 2 καλωδίων ΟΘΌΝΗ ΑΦΉΣ MULTIMEDIA 10 C Οθόνη αφής με 16:9 10 οθόνη LCD και εύχρηστο interface γραφικών. Χρησιμοποιείται για τη διαχείριση εξατομικευμένων προφίλ και για περιήγηση και έλεγχο σε κάθε δωμάτιο του σπιτιού. Δυνατότητα εξατομικευμένων εικόνων φόντου. Έλεγχος συσκευών multimedia (USB, SD card, web browser) και πλήρης έλεγχος των λειτουργιών του οικιακού αυτοματισμού MyHOME και του συστήματος ελέγχου εισόδου. ΤΟΠΙΚΟΣ ΕΛΕΓΧΟΣ ΚΑΙ ΟΜΑΔΟΠΟΙΗΣΗ ΛΕΙΤΟΥΡΓΙΩΝ Ενεργοποίηση σεναρίων Τοπικός έλεγχος μέσω οθόνης αφής, TV, PC και tablet Ομαδοποίηση των λειτουργιών Για περισσότερες πληροφορίες σχετικά με τις δυνατότητες του συστήματος MyHOME, επικοινωνήστε με το Τμήμα Τεχνικής Υποστήριξης LIVINGLIGHT ΚΑΤΑΛΟΓΟΣ 2017/18 23

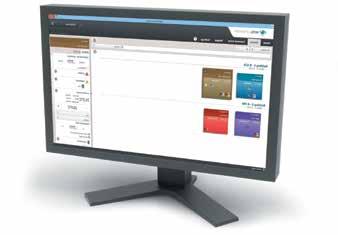

26 ΣΤΟΞΕΝΟΔΟΧΕΙΟ ΟΠΩΣ ΣΤΟ ΣΠΙΤΙ ΕΞΩ ΑΠΟ ΤΟ ΔΩΜΑΤΙΟ: ΦΩΤΕΙΝΌΣ ΜΗΧΑΝΙΣΜΟΣ ΜΕ ΣΥΜΒΟΛΑ ΜΗΝ ΕΝΟΧΛΕΙΤΕ - ΤΑΚΤΟΠΟΙΗΣΤΕ ΤΟ ΔΩΜΑΤΙΟ, ΚΟΥΔΟΥΝΙ ΚΑΙ ΑΝΑΓΝΩΣΤΗΣ ΚΑΡΤΩΝ ΜΕΣΑ ΣΤΟ ΔΩΜΑΤΙΟ: ΜΠΟΥΤΟΝ ΜΗΝ ΕΝΟΧΛΕΙΤΕ - ΤΑΚΤΟΠΟΙΗΣΤΕ ΤΟ ΔΩΜΑΤΙΟ, ΚΑΙ ΚΑΡΤΟΔΙΑΚΟΠΤΗΣ (ΓΙΑ ΕΝΕΡΓΟΠΟΙΗΣΗ ΤΟΥ ΡΕΥΜΑΤΟΣ) ΑΝΕΣΗ ΣΤΟ ΛΕΠΤΟ Η παρουσία του καρτοδιακόπτη επιτρέπει στον ένοικο να ενεργοποιήσει άμεσα τις ανέσεις που προσφέρει το δωμάτιο. Για να μην ενοχληθεί, μπορεί να ενεργοποιήσει την ένδειξη μην ενοχλείτε με το πάτημα ενός κουμπιού. SUPERVISION SOFTWARE Το λογισμικό αυτό προσφέρει επίβλεψη και διαχείριση του δωματίου (σενάρια, παρουσία του ενοίκου, έλεγχο θερμοκρασίας κλπ.), προγραμματισμό των καρτών και στοιχεία για τη χρήση της κάρτας/κίνηση του πελάτη. 24

27 Mέγιστη φροντίδα στις ανάγκες του πελάτη προσφέροντας χρήσιμες υπηρεσίες, άνεση, απλότητα χρήσης προϊόντων και λειτουργιών ΠΡΙΖΑ ΞΥΡΙΣΜΑΤΟΣ ΨΗΦΙΑΚΟΣ ΘΕΡΜΟΣΤΑΣΤΗΣ MyHOME ΜΗΧΑΝΙΣΜΟΣ ΕΛΕΓΧΟΥ 8 ΣΕΝΑΡΙΩΝ MyHOME ΦΡΟΝΤΙΔΑ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Φωτιστικό νυκτός, μπουτόν τραβηχτό και πρίζα ξυρίσματος για ασφάλεια κάθε στιγμή. Η ΚΑΤΑΛΛΗΛΗ ΑΤΜΟΣΦΑΙΡΑ ΜΕ ΜΙΑ ΚΙΝΗΣΗ Με τους νέους μηχανισμούς MyHOME (μηχανισμός 8 σεναρίων και ψηφιακός θερμοστάτης) τοποθετημένους δίπλα στο κρεβάτι, με ένα απλό πάτημα είναι δυνατή η δημιουργία της επιθυμητής ατμόσφαιρας ρυθμίζοντας τα φώτα, τα ρολά και τη θερμοκρασία. Μία πλήρης γκάμα με τεχνολογία αιχμής για τον έλεγχο του δωματίου του ξενοδοχείου ΠΡΙΖΕΣ HDMI ΚΑΙ USB ΓΙΑ ΤΗ ΧΡΗΣΗ ΚΑΙ ΤΗ ΦΟΡΤΙΣΗ ΗΛΕΚΤΡΟΝΙΚΏΝ ΣΥΣΚΕΥΩΝ, ΟΠΩΣ DVDS, ΨΗΦΙΑΚΕΣ ΚΑΜΕΡΕΣ, MP3 PLAYERS ΜΠΟΥΤΟΝ ΓΙΑ ΕΛΕΓΧΟ ΤΩΝ ΡΟΛΩΝ ΚΑΙ ΤΟΥ ΦΩΤΙΣΜΟΥ KAI ΠΡΙΖΑ ΣΟΥΚΟ ΔΙΠΛΑ ΣΤΟ ΚΡΕΒΑΤΙ ΣΥΝΔΕΣΗ, ΨΥΧΑΓΩΓΙΑ, MULTIMEDIA Προϊόντα ειδικά για τη σύνδεση audio/video που προσφέρουν ψυχαγωγία και χαλάρωση. ΚΑΘΕ ΛΕΙΤΟΥΡΓΙΑ ΑΝΑΓΝΩΡΙΖΕΤΑΙ ΑΜΕΣΑ Με κατανοητά σύμβολα, κάθε μηχανισμός αναγνωρίζεται άμεσα και έτσι ο ένοικος επιλέγει εύκολα τη λειτουργία που επιθυμεί. LIVINGLIGHT ΚΑΤΑΛΟΓΟΣ 2017/18 25

28 ΜΗΧΑΝΙΣΜΟΙ ΕΛΕΓΧΟΥ ΦΩΤΙΣΜΟΥ ΜΗΧΑΝΙΣΜΟΙ ΣΥΜΒΑΤΙΚΟΙ ΠΛΗΚΤΡΑ ΓΙΑ ΜΗΧΑΝΙΣΜΟΥΣ ΣΥΜΒΑΤΙΚΟΥΣ N4001N NT4001N L4001N Ν4001Μ2Ν NT4915BN NT4915AN NT4915DN NT4915FN NT4915DD NT4915MR NT4915RN ΑΚΡΟΔΕΚΤΕΣ ΜΕ ΒΙΔΕΣ 1 στοιχείο 2 στοιχεία Περιγραφή Αρ. καταλ. Αρ. καταλ. N4001N N4001Μ2Ν ΑΠΛΟΣ ΔΙΑΚΟΠΤΗΣ NT4001N NT4001Μ2Ν 16AX 250 Vac L4001N L4001Μ2Ν L4001/0 - N4003N N4003Μ2Ν ΔΙΑΚΟΠΤΗΣ NT4003N NT4003Μ2Ν ΑΛΛΕ-ΡΕΤΟΥΡ L4003N L4003Μ2Ν 16AX 250 Vac L4003/0 - N4004N N4004Μ2Ν ΔΙΑΚΟΠΤΗΣ ΜΕΣΑΙΟΣ NT4004N NT4004Μ2Ν ΑΛΛΕ-ΡΕΤΟΥΡ 16AX 250 Vac L4004N L4004Μ2Ν LN N4005N N4005Μ2Ν ΜΠΟΥΤΟΝ (NO) NT4005N NT4005Μ2Ν 10A 250 Vac L4005N L4005Μ2Ν L4005/0 - Σημείωση: οι ουδέτεροι μηχανισμοί (σύμβολο ) παραδίδονται χωρίς πλήκτρο και συμπληρώνονται με τα πλήκτρα της διπλανής στήλης. Τα πλήκτρα των άλλων μηχανισμών μπορούν επίσης να αντικατασταθούν με τα πλήκτρα της διπλανής στήλης. ΠΛΗΚΤΡΑ ΜΕ ΦΩΤΕΙΝΑ ΣΥΜΒΟΛΑ 1 στοιχείο Περιγραφή Αρ. καταλ. N4915AN ΜΕ ΣΥΜΒΟΛΟ ΦΩΣ NT4915AN L4915AN ΜΕ ΣΥΜΒΟΛΟ ΦΩΣ ΚΑΙ ΣΚΑΛΑ ΜΕ ΣΥΜΒΟΛΟ ΚΟΥΔΟΥΝΙ ΜΕ ΣΥΜΒΟΛΟ ΚΛΕΙΔΙ ΜΕ ΣΥΜΒΟΛΟ ΜΗΝ ΕΝΟΧΛΕΙΤΕ ΜΕ ΣΥΜΒΟΛΟ ΤΑΚΤΟΠΟΙΗΣΤΕ ΤΟ ΔΩΜΑΤΙΟ ΜΕ ΣΥΜΒΟΛΟ ΑΝΕΜΙΣΤΗΡΑ N4915BN NT4915BN L4915BN N4915DN NT4915DN L4915DN N4915FN NT4915FN L4915FN N4915DD NT4915DD L4915DD N4915MR NT4915MR L4915MR N4915RN NT4915RN L4915RN Σημείωση: αυτά τα πλήκτρα είναι κατάλληλα για προσαρμογή σε ουδέτερους μηχανισμούς (χωρίς πλήκτρο) ή σαν αντικατάσταση αρχικών πλήκτρων μηχανισμών. ΠΛΗΚΤΡΑ ΓΙΑ ΜΗΧΑΝΙΣΜΟΥΣ ΣΥΜΒΑΤΙΚΟΥΣ N4915N NT4915N L4915N N4915LN LN4931OA LN4931BZ LN4931NS LN4931AG ΠΛΗΚΤΡΑ ΦΩΤΕΙΝΑ 1 στοιχείο 2 στοιχεία Περιγραφή Αρ. καταλ. Αρ. καταλ. Ν4915N Ν4915M2N ΦΩΤΕΙΝΟ NT4915N NT4915M2N L4915N L4915M2N ΥΨΗΛΗΣ ΦΩΤΕΙΝΟΤΗΤΑΣ N4915LN N4915M2LN Περιγραφή ICE GOLD BRONZE NICKEL SILVER ΠΛΗΚΤΡΑ ΦΩΤΕΙΝΑ ΜΕΤΑΛΛΙΚΑ ΓΙΑ ΤΕΤΡΑΓΩΝΑ ΠΛΑΙΣΙΑ - 1 ΣΤΟΙΧΕΙΟ Αρ. καταλ. LN4931ΟA LN4931BZ LN4931NS LN4931AG 26 ΣΗΜΕΊΩΣΗ: τα νέα προϊόντα σημειώνονται με πορτοκαλί χρώμα ΣΗΜΕΙΩΣΗ: Μηχανισμοί με πλήκτρο λευκό Μηχανισμοί με πλήκτρο αλουμίνιο Τech Μηχανισμοί με πλήκτρο γραφίτη Προϊόν ουδέτερο

29 ΜΗΧΑΝΙΣΜΟΙ ΕΛΕΓΧΟΥ ΦΩΤΙΣΜΟΥ ΜΗΧΑΝΙΣΜΟΙ AXIAL (ΠΑΤΗΤΟΙ) ΠΛΗΚΤΡΑ ΓΙΑ ΜΗΧΑΝΙΣΜΟΥΣ AXIAL N4051ΑN N4051M2ΑN NT4051AN L4051AN NT4916A NT4916B NT4916D NT4916F ΑΚΡΟΔΕΚΤΕΣ ΑΥΤΟΜΑΤΟΙ 1 στοιχείο 2 στοιχεία Περιγραφή Αρ. καταλ. Αρ. καταλ. N4051AN N4051M2AN ΑΠΛΟΣ ΔΙΑΚΟΠΤΗΣ NT4051AN NT4051M2AN 10AX 250 Vac L4051AN L4051M2AN ΔΙΑΚΟΠΤΗΣ N4053AN N4053M2AN ΑΛΛΕ-ΡΕΤΟΥΡ NT4053AN NT4053M2AN 10 AX 250 Va.c. L4053AN L4053M2AN ΔΙΑΚΟΠΤΗΣ N4054 N4054M2 ΜΕΣΑΙΟΣ ΑΛΛΕ-ΡΕΤΟΥΡ* NT4054 NT4054M2 16 AX 250 Va.c. L4054 L4054M2 N4055AN N4055M2AN ΜΠΟΥΤΟΝ (NO) NT4055AN NT4055M2AN 10 A 250 Va.c. L4055AN L4055M2AN Σημείωση: Τα πλήκτρα των μηχανισμών axial 1 στοιχείου μπορούν να αντικατασταθούν με αυτά της διπλανής στήλης. Για πλήκτρα 2 στοιχείων επικοινωνήστε με το Τμήμα Τεχνικής Υποστήριξης * οι διακόπτες μεσαίοι αλλέ-ρετούρ axial διαθέτουν ακροδέκτες με βίδες Περιγραφή ΜΕ ΣΥΜΒΟΛΟ ΦΩΣ ΜΕ ΣΥΜΒΟΛΟ ΦΩΣ ΚΑΙ ΣΚΑΛΑ ΜΕ ΣΥΜΒΟΛΟ ΚΟΥΔΟΥΝΙ ΜΕ ΣΥΜΒΟΛΟ ΚΛΕΙΔΙ ΠΛΗΚΤΡΑ ΜΕ ΦΩΤΕΙΝΑ ΣΥΜΒΟΛΑ 1 στοιχείο Αρ. καταλ. N4916A NT4916A L4916A N4916B NT4916B L4916B N4916D NT4916D L4916D N4916F NT4916F L4916F Σημείωση: τα παραπάνω πλήκτρα είναι κατάλληλα για αντικατάσταση των αρχικών πλήκτρων των μηχανισμών axial Περιγραφή ΠΛΗΚΤΡΑ ΠΟΥ ΔΕΧΟΝΤΑΙ ΕΤΙΚΕΤΤΕΣ ΑΠΟ ΤΟ ΠΑΡΑΚΑΤΩ ΚΙΤ ΠΛΗΚΤΡΑ ΠΟΥ ΔΕΧΟΝΤΑΙ ΕΤΙΚΕΤΕΣ 1 στοιχείο Αρ. καταλ. N4916T NT4916T L4916T NT4916T Σημείωση: τα παραπάνω πλήκτρα είναι κατάλληλα για αντικατάσταση των αρχικών πλήκτρων των μηχανισμών axial Περιγραφή ΣΥΝΘΕΣΗ ΤΟΥ ΚΙΤ (5 ΑΠΟ ΚΑΘΕ ΕΙΔΟΣ) Αρ. καταλ. N4916KIT NT4916KIT L4916KIT ΚΙΤ ΕΤΙΚΕΤΩΝ LIVINGLIGHT ΚΑΤΑΛΟΓΟΣ 2017/18 27 ΣΗΜΕΙΩΣΗ: Μηχανισμοί με πλήκτρο λευκό Μηχανισμοί με πλήκτρο αλουμίνιο Τech Μηχανισμοί με πλήκτρο γραφίτη Προϊόν ουδέτερο

30 AΛΛΟΙ ΜΗΧΑΝΙΣΜΟΙ ΕΛΕΓΧΟΥ N4002N L4037 Αρ. καταλ. NT4022 N4351/230 NT4016 NT4355/12 NT4027 LN4040 NT4431 L4038R NT4033 N4371R ΔΙΑΚΟΠΤΕΣ 16 AX 250 Va.c. N4002N NT4002N L4002N διακόπτης διπολικός N4022 NT4022 L4022 διακόπτης αλλέ-ρετούρ με κλειδί - το κλειδί μπορεί να αφαιρεθεί και στις 2 θέσεις (ON/OFF) τα κλειδιά είναι διαφορετικά N4027 NT4027 L4027 διακόπτης ρολών με διπλό πλήκτρο, N4016 NT4016 L4016 διακόπτης περιστροφικός επιλογής 4 θέσεων για τον έλεγχο κλιματιστικών, ανεμιστήρων κλπ. - 3 A 250 Va.c. - 2 στοιχείων N4036 NT4036 L4036 διπλό μπουτόν N4037 NT4037 L4037 N4433N L4374/230 Αρ. καταλ. N4433N NT4433N L4433N Ν4434Ν NT4434N L4434N ΔΙΑΚΟΠΤΗΣ ΠΕΡΙΣΤΡΟΦΙΚΟΣ N4434N L4371V GREEN SWITCH διακόπτης με ανιχνευτή κίνησης διπλής τεχνολογίας IR/US και ανιχνευτή φωτεινότητας, 2000W, 3 καλωδίων. Χειροκίνητο άναμμα του φωτισμού με πίεση στο ενσωματωμένο μπουτόν και αυτόματο σβήσιμο ανάλογα με τα επίπεδα φωτεινότητας και την κίνηση. Ρύθμιση φωτεινότητας και χρόνου με τo χειριστήριo BMSO4003. Έξοδος 2.5 A 2 στοιχείων διακόπτης με ανιχνευτή κίνησης, 400W τεχνολογίας IR. Χειροκίνητο άναμμα του φωτισμού με πίεση στο ενσωματωμένο μπουτόν και αυτόματο σβήσιμο ανάλογα με τα επίπεδα φωτεινότητας και την κίνηση. Ρύθμιση φωτεινότητας και χρόνου με τo χειριστήριo BMSO4003. Έξοδος 2.5 A 2 στοιχείων BMSΟ4003 τηλεχειριστήριο IR για την παραμετροποίηση των Green Switch διπλό μπουτόν ρολών (με μανδάλωση) N4431 NT4431 L4431 ανιχνευτής κίνησης IR - χρονική ρύθμιση από 30 sec έως 10 min. Ρύθμιση επιπέδου φωτεινότητας Έξοδος 2 Α N4038R NT4038R L4038R μπουτόν + ενδεικτικό - γίνεται φωτεινό με τα LED LN4742V12T και LN4742V230T Χρώμα κόκκινο L4374/230 N4038V NT4038V L4038V μπουτόν + ενδεικτικό - γίνεται φωτεινό με τα LED LN4742V12T και LN4742V230T Χρώμα πράσινο ενδεικτικό υψηλής φωτεινότητας με ενσωματωμένο λευκό LED 230 V - 0,5 W - 2 στοιχείων ενδεικτικό κόκκινο - δέχεται τα LED LN4742V12T και LN4742V230T N4033 NT4033 L4033 μπουτόν τραβηχτό N4371R NT4371R L4371R LN4040 μπουτόν με θέση ετικέτας - γίνεται φωτεινό με τα LED LN4742V12T και LN4742V230T - 2 στοιχείων N4371V NT4371V L4371V ενδεικτικό πράσινο - δέχεται τα LED LN4742V12T και LN4742V230T ΜΠΟΥΤΟΝ 10 A 250 Va.c. ΑΝΙΧΝΕΥΤΗΣ ΚΙΝΗΣΗΣ IR ENΔΕΙΚΤΙΚΑ KOYΔOYNIΑ N4355/12 NT4355/12 L4355/12 ηλεκτρονικό κουδούνι - 3 ήχοι - ρύθμιση της έντασης - 12 Va.c. - 2 στοιχείων N4351/230 NT4351/230 L4351/230 κουδούνι 230 Va.c. - 8 VA - 80 db - 50 / 60 Hz 28 ΣΗΜΕΙΩΣΗ: Μηχανισμοί με πλήκτρο λευκό Μηχανισμοί με πλήκτρο αλουμίνιο Τech Μηχανισμοί με πλήκτρο γραφίτη Προϊόν ουδέτερο

31 ΡΥΘΜΙΣΤΕΣ, ΘΕΡΜΟΣΤΑΤΕΣ, ΔΙΑΚΟΠΤΗΣ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ N4402N NT4582N ΝΤ4408N ΝΤ4410N ΝΤ4411Ν NT4003ES N4441 N4442 N4451 Αρ. καταλ. N4402N* NT4402N* L4402N* N4408N NT4408N L4408N N4410N NT4410N L4410N ΡΥΘΜΙΣΤΕΣ ΠΕΡΙΣΤΡΟΦΙΚΟΙ ρυθμιστής W - με ενσωματωμένη ασφάλεια *Σε περίπτωση εγκατάστασης των ρυθμιστών με πλαίσια AIR συνιστάται η χρήση πατητών ρυθμιστών για καλύτερο αισθητικό αποτέλεσμα. Σε αντίθετη περίπτωση, εάν χρησιμοποιηθούν οι ρυθμιστές L/N/NT4402N είναι απαραίτητη η χρήση εξαρτήματος επέκτασης κουτιού N4411N NT4411N L4411N N4582N NT4582N L4582N ΡΥΘΜΙΣΤΕΣ ΠΑΤΗΤΟΙ ρυθμιστής W με ηλεκτρονική προστασία - 2 στοιχείων ρυθμιστής 0-10 V με ηλεκτρονική προστασία - 2 στοιχείων eco ρυθμιστής για οικονομικούς λαμπτήρες και LEDs 3-75 W, 230 V με ηλεκτρονική προστασία - 2 στοιχείων ρυθμιστής W κατάλληλος και για ανεμιστήρες - 2 στοιχείων Αρ. καταλ. N4003ES NT4003ES L4003ES N4441 NT4441 L4441 N4442 NT4442 L4442 ΔΙΑΚΟΠΤΗΣ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ τοποθετείται και λειτουργεί ως συμβατικός διακόπτης αλλέ-ρετούρ αλλά επιπλέον επιτρέπει το αυτόματο σβήσιμο του φωτισμού μετά από 10 min εάν δεν ανιχνευτεί κίνηση στο χώρο (διαθέτει ενσωματωμένο ανιχνευτή IR). Ο ανιχνευτής IR έχει εμβέλεια 8 m και οριζόντια γωνία ανίχνευσης 160. Συμβατός με κάθε τύπο λαμπτήρα: W αλογόνου ή πυράκτωσης VA: λαμπτήρες με επαγωγικό ή ηλεκτρονικό μετασχηματιστή W (ή 650mA): LED και CFL Μπορείτε να χρησιμοποιείτε διαφορετικούς τύπους λαμπτήρα στο ίδιο κύκλωμα Ιδανικός για χώρους όπου το φως ξεχνιέται αναμμένο, όπως παιδικά δωμάτια, διάδρομοι, αποθήκες κλπ. 2 στοιχείων ΘΕΡΜΟΣΤΑΤΗΣ ΗΛΕΚΤΡΟΝΙΚΟΣ θερμοστάτης χώρου ηλεκτρονικός - έξοδος 2 A 250 Va.c. (μεταγωγική επαφή) - τροφοδοσία 230 Va.c. - 2 στοιχείων θερμοστάτης χώρου ηλεκτρονικός με μεταγωγικό διακόπτη «Χειμώνας - Καλοκαίρι» - έξοδος 2 A 250 Va.c. - ΝΟ - τροφοδοσία 230 Va.c. - 2 στοιχείων N4451 NT4451 L4451 ΧΡΟΝΟΘΕΡΜΟΣΤΑΤΗΣ χρονοθερμοστάτης ημέρας/εβδομάδας - επιλογή 3 θερμοκρασιών στο 24ωρο - λειτουργία αυτόματη/χειροκίνητη - τροφοδοσία με μπαταρίες 2x 1,5 V - έξοδος 5(3) A - 3 στοιχείων Φορτία ελέγχου Αρ. καταλ. Ν4402N ΝΤ4402N L4402N Ν4408N ΝΤ4408N L4408N Ν4410N ΝΤ4410N L4410N Ν4411N ΝΤ4411N L44011N Ν4582N ΝΤ4582N L4582N Πυράκτωσης Ιωδίνης W W Ιωδίνης ΠΧΤ με επαγ. μετασχ/στή W W VA Ιωδίνης ΠΧΤ με ηλεκ. μετασχ/ιστή Φθορισμού με ηλεκ. μετασχ/ιστή W W VA VA VA CFLs dimmable 3-75 VA ή 10 λαμπτ. max LEDs dimmable 3-75 VA ή 10 λαμπτ. max Φθορισμού με ballast 0 10 V VA Ανεμιστήρες W W VA VA ΣΗΜΕΙΩΣΗ: Μηχανισμοί με πλήκτρο λευκό Μηχανισμοί με πλήκτρο αλουμίνιο Τech Μηχανισμοί με πλήκτρο γραφίτη Προϊόν ουδέτερο LIVINGLIGHT ΚΑΤΑΛΟΓΟΣ 2017/18 29

32 ΠΡΙΖΕΣ ΡΕΥΜΑΤΟΣ, ΦΟΡΤΙΣΗΣ USB, ΠΛΗΡΟΦΟΡΙΚΗΣ, ΤΗΛΕΦΩΝΟΥ N4141G N4141PWG N4180 LN4285CW2 L4279C5E L4279C6 N4258/11N Ν4285C1 N4279C6A L4285C2 Aρ. καταλ. N4141G NT4141G L4141G N4141PWG NT4141PWG L4141PWG L4141R L4141V N4180 NT4180 L4180 ΠΡΙΖΕΣ ΡΕΥΜΑΤΟΣ πρίζα 2 Π+Γ 16 A 250 Va.c. τύπου σούκο ασφαλείας - 2 στοιχείων πρίζα 2 Π+Γ 16 A 250 Va.c. τύπου σούκο ασφαλείας με καπάκι - 2 στοιχείων πρίζα 2 Π+Γ 16 A 250 Va.c. τύπου σούκο ασφαλείας κόκκινη - 2 στοιχείων πρίζα 2 Π+Γ 16 A 250 Va.c. τύπου σούκο ασφαλείας πράσινη - 2 στοιχείων πρίζα 2 Π+Γ 16 A 250 Va.c. ασφαλείας - απόσταση 19 mm και 26 mm - για φις διπολικά Aρ. καταλ. N4279C5E NT4279C5E L4279C5E N4279C6 NT4279C6 L4279C6 N4279C6A NT4279C6A L4279C6A Ν4285 NT4285 L4285 ΠΡΙΖΕΣ ΠΛΗΡΟΦΟΡΙΚΗΣ RJ45 κατηγορία 5E - UTP κατηγορία 6 - UTP κατηγορία 6A - STP ΠΡΙΖΑ USB ΠΛΗΡΟΦΟΡΙΚΗΣ πρίζα USB πληροφορικής για τη μεταφορά δεδομένων Ν4285C1 NT4285C1 L4285C1 Ν4285C2 NT4285C2 L4285C2 LN4285CW2 ΠΡΙΖΕΣ ΦΟΡΤΙΣΗΣ USB πρίζα USB 5 Vd.c. για τη φόρτιση ηλεκτρονικών συσκευών όπως κινητά, smartphones, tablets κλπ., έως 1,1 A. Τροφοδοσία 230 Va.c. πρίζα USB 5 Vd.c. για τη γρήγορη φόρτιση μίας ηλεκτρονικής συσκευής, όπως κινητό, smartphone, tablet κλπ., έως 2,4 A, ή την ταυτόχρονη φόρτιση 2 συσκευών έως 1,2 A. Τροφοδοσία 230 Va.c. 2 στοιχείων Φορτιστής με επαγωγή που επιτρέπει τη γρήγορη και χωρίς καλώδια φόρτιση smartphones που διαθέτουν τη δυνατότητα φόρτισης με επαγωγή. Διαθέτει βάση με κλίση 10 επενδυμένη με αντιολισθηρό υλικό για την καλύτερη προστασία του smartphone κατά τη φόρτιση. Με λειτουργία lock αντικλεπτική. Διαθέτει επίσης έξοδο USB ma τύπου Α για τη φόρτιση μέσω καλωδίου μίας δεύτερης συσκευής. Διαστάσεις 136,5 x 70 x 56,5 mm. N4258/11N NT4258/11N L4258/11N N4258/11D NT4258/11D L4258/11D ΠΡΙΖΑ ΤΗΛΕΦΩΝΟΥ RJ11 RJ11 RJ11-2 στοιχείων 30 ΣΗΜΕΙΩΣΗ: Μηχανισμοί με πλήκτρο λευκό Μηχανισμοί με πλήκτρο αλουμίνιο Τech Μηχανισμοί με πλήκτρο γραφίτη Προϊόν ουδέτερο

33 ΠΡΙΖΕΣ ΤΗΛΕΟΡΑΣΗΣ, AUDIO-VIDEO LN4202D (με πλήκτρο λευκό) LN4202F (με πλήκτρο λευκό) LN4210M2D (με πλήκτρο αλουμίνιο tech) LN4214D (με πλήκτρο γραφίτη) N4294 L4284 N4283 Aρ. καταλ. LN4202D LN4202P14 LN4202P10 LN4202F ΠΡΙΖΕΣ TV πρίζα TV απλή - Ø 9,5 mm - κονέκτορας αρσενικός Παραδίδεται με 3 πλήκτρα σε λευκό, αλουμίνιο tech και γραφίτη πρίζα TV διέλευσης - Ø 9,5 mm - κονέκτορας αρσενικός Παραδίδεται με 3 πλήκτρα σε λευκό, αλουμίνιο tech και γραφίτη πρίζα TV τερματική - Ø 9,5 mm - κονέκτορας αρσενικός - με ενσωματωμένη τερματική αντίσταση 75 Ω Παραδίδεται με 3 πλήκτρα σε λευκό, αλουμίνιο tech και γραφίτη ΠΡΙΖΑ TV ΤΥΠΟΥ F κονέκτορας ομοαξονικός τύπου F - αντίσταση 75 Ω Παραδίδεται με 3 πλήκτρα σε λευκό, αλουμίνιο tech και γραφίτη Aρ. καταλ. 75RTN N4294 NT4294 L4294 N4281 NT4281 L4281 N4283 NT4283 L4283 N4284 NT4284 L4284 ΤΕΡΜΑΤΙΚΗ ΑΝΤΙΣΤΑΣΗ τερματική αντίσταση 75 Ω ΠΡΙΖΕΣ AUDIO VIDEO πρίζα ηχείων πρίζα RCA x 2 πρίζα RCA x 3-2 στοιχείων πρίζα HDMI - 2 στοιχείων LN4210M2D ΠΡΙΖΑ TV-RD-SAT πρίζα TV-RD-SAT απλή - κονέκτορας TV αρσενικός Ø 9,5 mm - κονέκτορες SAT και RD θηλυκοί Ø 9,5 mm - 2 στοιχείων Παραδίδεται με 3 πλήκτρα σε λευκό, αλουμίνιο tech και γραφίτη Για άλλου τύπου πρίζες, επικοινωνήστε με το Τμήμα Τεχνικής Υποστήριξης LN4214D ΠΡΙΖΑ TV-SAT πρίζα TV-SAT απλή - κονέκτορας TV αρσενικός Ø 9,5 mm - κονέκτορας SAT τύπου F - 2 στοιχείων Παραδίδεται με 3 πλήκτρα σε λευκό, αλουμίνιο tech και γραφίτη ΣΗΜΕΙΩΣΗ: Μηχανισμοί με πλήκτρο λευκό Μηχανισμοί με πλήκτρο αλουμίνιο Τech Μηχανισμοί με πλήκτρο γραφίτη Προϊόν ουδέτερο LIVINGLIGHT ΚΑΤΑΛΟΓΟΣ 2017/18 31

34 ΦΩΤΙΣΤΙΚΑ ΑΣΦΑΛΕΊΑΣ ΦΩΤΙΣΤΙΚΑ LN4380N L4384/1 LN4381 N4362 LN4360 LN4361 Αρ. καταλ. ΦΩΤΙΣΤΙΚA ΑΣΦΑΛΕΙΑΣ L4384/1 φωτιστικό ασφαλείας που ανάβει σε περίπτωση διακοπής ρεύματος - με led ένδειξης παρουσίας τάσης - μπουτόν για απενεργοποίηση τοπικά - δυνατότητα απενεργοποίησης από απόσταση μέσω διακόπτη - μπαταρία Ni-Cd, ανακυκλώσιμη, με δυνατότητα αντικατάστασης με τον αρ. καταλ. L4784/1 - αυτονομία 1 h - τροφοδοσία 230 Va.c. - ισχύς λαμπτήρα 1 W - 4 στοιχείων LN4380N αποσπώμενο και επαναφορτιζόμενο αυτόνομο φωτιστικό ασφαλείας που λειτουργεί ως φακός - ανάβει αυτόματα στη διακοπή ρεύματος και αποσπάται εύκολα από τη βάση του με μια απλή πίεση LED με λευκό φως και υψηλή φωτεινότητα διακόπτης ON/OFF και μπουτόν SPOT για αύξηση της φωτεινότητας όταν είναι απαραίτητο ανταλλακτικές μπαταρίες Ni-MH (αρ. καταλ. 4380ΝΒ) αυτονομία 2 h χαμηλή κατανάλωση σε stand-by 0.4 W τροφοδοσία 230 Va.c. παραδίδεται με 3 πλήκτρα σε λευκό, γραφίτη και αλουμίνιο tech - 2 στοιχείων LN4381 φωτιστικό ασφαλείας με LED που ανάβει αυτόματα σε περίπτωση διακοπής ρεύματος Va.c. 50/60 Hz - κατανάλωση 2,5 VA (0,1 W) - - μπαταρία επαναφορτιζόμενη που δεν αντικαθίσταται NiMH 3,6 V 140 mah - πλήρης φόρτιση σε 48 h - αυτονομία 2 h - φωτεινότητα 2400 mcd - δεν αποσπάται - 1 στοιχείου Παραδίδεται με βάση σε ουδέτερο χρώμα και πλήκτρα σε λευκό, γραφίτη και αλουμίνιο tech Αρ. καταλ. N4362 NT4362 L4362 LN4360 LN4361 ΦΩΤΙΣΤΙΚA ΜΕ LED ιδιαίτερα κατάλληλο για τοποθέτηση δίπλα στο κρεβάτι. Διαθέτει βραχίονα ελαστικό επιτρέποντας έτσι την κατεύθυνση του φωτισμού στο επιθυμητό σημείο. Με ενσωματωμένο ρυθμιστή φωτισμού ώστε μέσω παρατεταμένης πίεσης στο μπουτόν να επιτυγχάνεται η επιθυμητή φωτεινότητα - λαμπτήρας LED - κατανάλωση 3 W - φωτεινότητα 110 lumen (αντίστοιχο με 15 W πυρράκτωσης) - χρόνος ζωής h - 1 στοιχείου τοποθετείται πάνω από μία θέση εργασίας (κουζίνα, υπνοδωμάτιο, γραφείο...) με δυνατότητα περιστροφής κατά 360 για φωτισμό προς την επιθυμητή κατεύθυνση. Μπορεί να ελεγχθεί από διακόπτη ή ρυθμιστή ή ανιχνευτή κίνησης με ουδέτερο - λαμπτήρας LED - κατανάλωση 2,8 W - φωτεινότητα 70 lumen - χρόνος ζωής: h περίπου - 2 στοιχείων Παραδίδεται με βάση σε ουδέτερο χρώμα και πλήκτρα σε λευκό, γραφίτη και αλουμίνιο tech φωτιστικό όδευσης διακοσμητικό, συνιστάται η τοποθέτησή του 30 cm από το δάπεδο. Μπορεί να ελεγχθεί από διακόπτη ή ρυθμιστή ή ανιχνευτή κίνησης με ουδέτερο - λαμπτήρας LED - κατανάλωση 2,2 W - φωτεινότητα 70 lumen - χρόνος ζωής: h περίπου - 2 στοιχείων Παραδίδεται με βάση σε ουδέτερο χρώμα και πλήκτρα σε λευκό, γραφίτη και αλουμίνιο tech 32 ΣΗΜΕΙΩΣΗ: Μηχανισμοί με πλήκτρο λευκό Μηχανισμοί με πλήκτρο αλουμίνιο Τech Μηχανισμοί με πλήκτρο γραφίτη Προϊόν ουδέτερο

35 LED LN4742V12Τ LN4742V230 H4743/230B ΠΙΝΑΚΑΣ ΕΠΙΛΟΓΗΣ LED Mηχανισμοί Μηχανισμοί ελέγχου φωτισμού συμβατικοί 1 στοιχείο 2 στοιχεία L4001/0 L4003/0 LN4004 L4005/0 N/NT/L4001N N/NT/L4001M2N N/NT/L4003N N/NT/L4003M2N N/NT/L4004N N/NT/L4004M2N N/NT/L4005N N/NT/L4005M2N N/NT/L4002N N/NT/L4002M2N N/NT/L4044N N/NT/L4044M2N LED LN4742V12 (12/24 V) LN4742V230 (230 V) LN4742V12V (12/24 V) LN4742V230V (230 V) Αρ. καταλ. LN4742V230 LN4742V230V LN4742V230T LN4742V12 LN4742V12V LN4742V12T LED led για συμβατικούς μηχανισμούς ελέγχου φωτισμού Va.c. - κεχριμπάρι led για συμβατικούς μηχανισμούς ελέγχου φωτισμού Va.c. - πράσινο led για ενδεικτικά Va.c. - λευκό led για συμβατικούς μηχανισμούς ελέγχου φωτισμού - 12V/24 Va.c. - κεχριμπάρι led για συμβατικούς μηχανισμούς ελέγχου φωτισμού - 12V/24 Va.c. - πράσινο led για ενδεικτικά - 12V/24 Va.c. - λευκό Μηχανισμοί Axial 1 στοιχείο 2 στοιχεία N/NT/L4051AN N/NT/L4051M2AN H4743/12B (12/24V) N/NT/L4053AN N/NT/L4053M2AN LN4743/12A (12/24V) LN4743/12V (12/24V) N/NT/L4055AN N/NT/L4055M2AN LN4743/12T (12/24V) N/NT/L4054 N/NT/L4054M2 H4743/230B (230V) LN4743/230A (230V) LN4743/230V (230V) LN4743/230T (230V) Μπουτόν + ενδεικτικό, μπουτόν επιγραφής N/NT/L4038R N/NT/L4038V LN4040 LN4742V12T (12/24 V) LN4742V230T (230 V) Ενδεικτικά 1 στοιχείο N/NT/L4371R LN4742V12T (12/24 V) N/NT/L4371V LN4742V230T (230 V) N/NT/L4373H (2 LED) LN4742V12T (12/24 V) H4743/230B led για μηχανισμούς AXIAL Va.c. - μπλε LN4743/230A LN4743/230V LN4743/230T H4743/12B led για μηχανισμούς AXIAL Va.c. - κεχριμπάρι led για μηχανισμούς AXIAL Va.c. - πράσινο led για μηχανισμούς AXIAL Va.c. - λευκό led για μηχανισμούς AXIAL - 12 Va.c. - μπλε F N ΣΥΝΔΕΣΗ LED ΣΤΟΥΣ ΔΙΑΚΟΠΤΕΣ Σημείωση για τη σύνδεση LEDs 230 V.a.c. για τη μετατροπή διακοπτών σε φωτεινούς: όταν συνδέονται LEDs ώστε οι διακόπτες να γίνονται φωτεινοί, πρέπει να λαμβάνεται υπόψη ότι οι λαμπτήρες εξοικονόμησης ενέργειας και οι λαμπτήρες φθορισμού δεν επιτρέπουν τη σύνδεση σε σειρά του LED στο φορτίο. Είναι συνεπώς απαραίτητη η χρήση του ουδετέρου, ώστε το LED να μπορεί να συνδεθεί ανάμεσα στη φάση και τον ουδέτερο και θα είναι πάντα ON. ΣΥΝΔΕΣΗ LED ΣΕ ΑΠΛΟ ΔΙΑΚΟΠΤΗ F N λειτουργία φωτεινή F N λειτουργία ένδειξης κατάστασης F N LN4743/12A led για μηχανισμούς AXIAL - 12 Va.c. - κεχριμπάρι LN4743/12V led για μηχανισμούς AXIAL - 12 Va.c. - πράσινο LN4743/12T led για μηχανισμούς AXIAL - 12 Va.c. - λευκό ΣΗΜΕΙΩΣΗ: Μηχανισμοί με πλήκτρο λευκό Μηχανισμοί με πλήκτρο αλουμίνιο Τech Μηχανισμοί με πλήκτρο γραφίτη Προϊόν ουδέτερο LIVINGLIGHT ΚΑΤΑΛΟΓΟΣ 2017/18 33

36 ΜΗΧΑΝΙΣΜΟΙ ΠΡΟΣΤΑΣΙΑΣ, ΚΕΝΑ ΚΑΛΥΜΜΑΤΑ, ΕΞΑΡΤΗΜΑΤΑ N4301/6 N4305/6 N4950 NT4953 επέκταση κουτιού 503ED Αρ. καταλ. N4301/6 NT4301/6 L4301/6 ΑΥΤΟΜΑΤΗ ΑΣΦΑΛΕΙΑ αυτόματη ασφάλεια διπολική 6A 230 Va.c. - μηχανική ένδειξη ON/OFF - ικανότητα διακοπής 1500 A 230 Va.c. Αρ. καταλ. 503ED ΕΞΑΡΤΗΜΑ ΣΥΝΔΕΣΗΣ ΚΟΥΤΙΩΝ ΕΝΤΟΙΧΙΣΜΟΥ εξάρτημα σύνδεσης οριζόντιας ή κάθετης τοποθέτησης για τα κουτιά 502E, 503Ε, 504Ε, 506Ε και 506L. Δεν χρησιμοποιείται στην περίπτωση τοποθέτησης εξαρτημάτων επέκτασης. N4305/6 NT4305/6 L4305/6 ΔΙΑΚΟΠΤΗΣ ΔΙΑΡΡΟΗΣ ΜΕ ΘΕΡΜΟΜΑΓΝΗΤΙΚΗ ΠΡΟΣΤΑΣΙΑ συνδυασμός διακόπτη διαρροής και αυτόματης ασφάλειας - διπολικός τύπου Α - ευαισθησία 10mA - 6 A 230 Va.c. - μηχανική ένδειξη ON/OFF - μπουτόν test - ικανότητα διακοπής 1500 A 230 Va.c. - 2 στοιχείων ΣΗΜΕΙΩΣΗ: για περισσότερες ασφάλειες ή διακόπτες διαρροής, επικοινωνήστε με το Τμήμα Τεχνικής Υποστήριξης 503ESE 504ESE 506LSE 506ESE ΕΞΑΡΤΗΜΑΤΑ ΕΠΕΚΤΑΣΗΣ ΚΟΥΤΙΩΝ ΕΝΤΟΙΧΙΣΜΟΥ εξάρτημα για την αύξηση του βάθους του κουτιού εντοιχισμού 503E εξάρτημα για την αύξηση του βάθους του κουτιού εντοιχισμού 504E εξάρτημα για την αύξηση του βάθους του κουτιού εντοιχισμού 506L εξάρτημα για την αύξηση του βάθους του κουτιού εντοιχισμού 506E N4950 NT4950 L4950 N4953 NT4953 L4953 ΚΕΝΑ ΚΑΛΥΜΜΑΤΑ κενό κάλυμμα κενό κάλυμμα με έξοδο Ø 9 mm ΣΗΜΕΙΩΣΗ: αυτά τα εξαρτήματα μπορούν να χρησιμοποιηθούν κατά την εγκατάσταση του κουτιού. Διευκολύνουν την καλωδίωση σε περίπτωση ύπαρξης πολλών καλωδίων ή μηχανισμών μεγάλου βάθους. 34 ΣΗΜΕΙΩΣΗ: Μηχανισμοί με πλήκτρο λευκό Μηχανισμοί με πλήκτρο αλουμίνιο Τech Μηχανισμοί με πλήκτρο γραφίτη Προϊόν ουδέτερο

37 ΑΣΥΡΜΑΤΟΙ ΜΗΧΑΝΙΣΜΟΙ MyHOME L4596N LN4591 N4599N Αρ. καταλ. N4596N L4596N N4597N L4597N N4598N L4598N LN4591 LN4592 LN4585 ΑΣΥΡΜΑΤΟΣ ΕΛΕΓΧΟΣ ΦΩΤΙΣΜΟΥ MyHOME πομπός - για ON/OFF έλεγχο μιας ομάδας διακοπτών Δέχεται το πλήκτρο L/N/NT4915AN - Τροφοδοσία με μπαταρία 3 V CR2032 (περιλαμβάνεται) πομπός - για τον ON/OFF έλεγχο δύο ομάδων διακοπτών. Δέχεται 2 πλήκτρα L/N/NT4915AN Τροφοδοσία με μπαταρία 3 V CR2032 (περιλαμβάνεται) πομπός - για έλεγχο μιας ομάδας ρυθμιστών Δέχεται τα πλήκτρα L/N/NT4915AN + L/N/NT4911ADN - Τροφοδοσία με μπαταρία 3 V CR2032 περιλαμβάνεται) διακόπτης ελέγχου φωτισμού έως 2500 W Δέχεται το πλήκτρο L/N/NT4915AN - Τροφοδοσία 230 Va.c. - LED ένδειξης κατάστασης - 2 στοιχείων διπλός διακόπτης ελέγχου φωτισμού έως 1000 W Δέχεται 2 πλήκτρα L/N/NT4915AN - Τροφοδοσία 230 Va.c. - LED ένδειξης κατάστασης - 2 στοιχείων ρυθμιστής φωτισμού VA χωρίς ουδέτερο, για κάθε τύπο λαμπτήρα (και LED) Δέχεται 2 πλήκτρα L/N/NT4915AN + L/N/NT4911ADN - Τροφοδοσία 230 Va.c. - LED ένδειξης κατάστασης - 2 στοιχείων Αρ. καταλ. N4599N L4599N LN4595 N4589N L4589N LN4588 ΑΣΥΡΜΑΤΟΣ ΕΛΕΓΧΟΣ ΡΟΛΩΝ MyHOME γενικό χειριστήριο για τον ομαδικό έλεγχο των ρολών. Δέχεται τα πλήκτρα L/N/NT4911AHN + L/Ν/NT4915AN. - Τροφοδοσία με μπαταρία 3 V CR2032 (περιλαμβάνεται). - Τοποθετείται επίτοιχα τοπικό χειριστήριο για έλεγχο ενός ηλεκτρικού ρολού - δυνατότητα απομνημόνευσης της θέσης των ρολών.δέχεται τα πλήκτρα L/N/NT4911AHN + L/Ν/NT4915AN -Τροφοδοσία Va.c. - 2 στοιχείων AΣΥΡΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ ΣΕΝΑΡΙΩΝ MyHOME δέχεται 2 πλήκτρα L/N/NT4911N για τον έλεγχο 4 σεναρίων. - Τροφοδοσία με μπαταρία 3 V CR2032 (περιλαμβάνεται) ΕΞΑΡΤΗΜΑ εξάρτημα για την τοποθέτηση των επίτοιχων πομπών σε κουτιά εντοιχισμού διακοπτών Χρησιμοποιείται για τετράγωνα πλαίσια Χρησιμοποιείται για οβάλ πλαίσια ΣΗΜΕΙΩΣΗ: Μηχανισμοί με πλήκτρο λευκό Μηχανισμοί με πλήκτρο αλουμίνιο Τech Μηχανισμοί με πλήκτρο γραφίτη Προϊόν ουδέτερο LIVINGLIGHT ΚΑΤΑΛΟΓΟΣ 2017/18 35

38 ΛΕΙΤΟΥΡΓΙΕΣ ΞΕΝΟΔΟΧΕΙΟΥ ΣΥΜΒΑΤΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ LN4549 L4177 N4033 N4373H N4362 NT4915DD NT4915MR N4547 Αρ. καταλ. LN4549 LN4548 ΜΗΧΑΝΙΣΜΌI ΚΑΡΤΑΣ ΞΕΝΟΔΟΧΕΙΟΥ μηχανισμός κάρτας για την τροφοδοσία του δωματίου - φωτισμός από ενσωματωμένη λυχνία - χρονοκαθυστέρηση 30 sec - τροφοδοσία 230 Va.c. 2 στοιχείων συμπληρώνεται με το πλήκτρο της επιθυμητής απόχρωσης μηχανισμός κάρτας για την τροφοδοσία του δωματίου με τεχνολογία RFID - φωτισμός από ενσωματωμένη λυχνία - χρονοκαθυστέρηση 30 sec - τροφοδοσία 230 Va.c. 2 στοιχείων συμπληρώνεται με το πλήκτρο της επιθυμητής απόχρωσης Αρ. καταλ. N4373H NT4373H L4373H N4177* NT4177 * L4177* ΕΝΔΕΙΚΤΙΚΟ ΚΑΤΑΣΤΑΣΗΣ ΔΩΜΑΤΙΟΥ ενδεικτικό που τοποθετείται έξω από το δωμάτιο με διπλή οπτική ειδοποίηση: «μην ενοχλείτε» και «τακτοποιήστε το δωμάτιο» - χρησιμοποιήστε 2 led LN4742V12T (12V) ΠΡΙΖΑ ΞΥΡΙΣΜΑΤΟΣ πρίζα ξυρίσματος με μετασχηματιστή μόνωσης - είσοδος 230 Va.c. 50/60 hz - έξοδος 115/230 Va.c. 20 VA - 3 στοιχείων *Σε περίπτωση εγκατάστασης των πριζών ξυρίσματος με πλαίσια AIR, είναι απαραίτητη η χρήση εξαρτημάτων επέκτασης κουτιού για ευκολότερη καλωδίωση N4547 NT4547 L4547 ΠΛΗΚΤΡΑ ΓΙΑ ΜΗΧΑΝΙΣΜΟΥΣ ΚΑΡΤΑΣ πλήκτρο για μηχανισμό κάρτας για συμβατική ή MyHOME εγκατάσταση - συμβατό με κουτιά 2 στοιχείων N4033 NT4033 L4033 ΜΠΟΥΤΟΝ ΤΡΑΒΗΧΤΌ μπουτόν τραβηχτό 10 A για το μπάνιο N4551 NT4551 L4551 πλήκτρο για μηχανισμό κάρτας για συμβατική ή MyHΟΜΕ εγκατάσταση - 3 στοιχείων N4915DD NT4915DD L4915DD ΠΛΗΚΤΡΑ ΜΕ ΣΥΜΒΟΛΑ πλήκτρο για συμβατικούς μηχανισμούς ελέγχου με σύμβολο «μην ενοχλείτε» N4915MR NT4915MR L4915MR πλήκτρο για συμβατικούς μηχανισμούς ελέγχου με σύμβολο «τακτοποιήστε το δωμάτιο» N4362 NT4362 L4362 ΦΩΤΙΣΤΙΚΟ Ιδιαίτερα κατάλληλο για τοποθέτηση δίπλα στο κρεβάτι. Διαθέτει βραχίονα ελαστικό επιτρέποντας έτσι την κατεύθυνση του φωτισμού στο επιθυμητό σημείο. Με ενσωματωμένο ρυθμιστή φωτισμού ώστε μέσω παρατεταμένης πίεσης στο μπουτόν να επιτυγχάνεται η επιθυμητή φωτεινότητα - λαμπτήρας LED - κατανάλωση 3 W - φωτεινότητα 110 lumen (αντίστοιχο με 15 W πυρράκτωσης) - χρόνος ζωής h - 1 στοιχείου 36 ΣΗΜΕΙΩΣΗ: Μηχανισμοί με πλήκτρο λευκό Μηχανισμοί με πλήκτρο αλουμίνιο Τech Μηχανισμοί με πλήκτρο γραφίτη Προϊόν ουδέτερο

39 ΛΕΙΤΟΥΡΓΙΕΣ ΞΕΝΟΔΟΧΕΙΟΥ ΕΓΚΑΤΑΣΤΑΣΗ MyHOME LN4650 LN4651 F430R8 F430/2 F430/4 LN4653 LN4652 LN4691 F Αρ. καταλ. LN4649 LN4648 LN4650 LN4651 MHXANΙΣΜΟΙ ΚΑΡΤΑΣ ΞΕΝΟΔΟΧΕΙΟΥ MyHOME μηχανισμός κάρτας για την τροφοδοσία του δωματίου - φωτισμός από ενσωματωμένη λυχνία - χρονοκαθυστέρηση 30 sec - σύνδεση σε BUS/SCS 2 στοιχείων συμπληρώνεται με το πλήκτρο της επιθυμητής απόχρωσης μηχανισμός κάρτας για την τροφοδοσία του δωματίου με τεχνολογία RFID - φωτισμός από ενσωματωμένη λυχνία - χρονοκαθυστέρηση 30 sec - σύνδεση σε BUS/SCS 2 στοιχείων συμπληρώνεται με το πλήκτρο της επιθυμητής απόχρωσης ΜΗΧΑΝΙΣΜΟΙ ΕΝΔΕΙΞΗΣ ΓΙΑ ΔΙΑΧΕΙΡΙΣΗ ΔΩΜΑΤΙΟΥ ένδειξη «Μην ενοχλείτε Τακτοποιήστε το δωμάτιο» και μπουτόν κλήσης αναγνώστης καρτών και ένδειξη «Μην ενοχλείτε Τακτοποιήστε το δωμάτιο» και μπουτόν κλήσης Αρ. καταλ. ΡΕΛΕ ΕΛΕΓΧΟΥ ΘΕΡΜΑΝΣΗΣ F430R8 ρελέ 8 εξόδων για τον έλεγχο ηλεκτροβανών ON/OFF και 3 σημείων, αντλιών και fan coils (δισωλήνιο ή τετρασωλήνιο σύστημα) 4A ωμικό, 1A για ηλεκτροβάνες, αντλίες και fan-coils - σύνδεση σε BUS/SCS - 4 στοιχεία ράγας F430/2 ρελέ ελέγχου 2 ανεξάρτητων εξόδων Για αντίσταση θέρμανσης 6 Α Για ηλεκτροβάνες (ON/OFF ή OPEN/CLOSE): 3 Α - 2 στοιχεία ράγας F430/4 ρελέ ελέγχου 4 ανεξάρτητων εξόδων Για αντίσταση θέρμανσης 6 Α Για ηλεκτροβάνες (ON/OFF ή OPEN/CLOSE) και fan coil: 3 Α - 2 στοιχεία ράγας MH201 IP MODULE ΣΕΝΑΡΙΩΝ για τη διαχείριση σεναρίων στο δωμάτιο του ξενοδοχείου. Λειτουργεί σαν gateway για το software Ταυτοποίησης και Επίβλεψης Ξενοδοχείου LN4653 LN LN4691 μηχανισμός «Μην ενοχλείτε Τακτοποιήστε το δωμάτιο» Δέχεται τα κατάλληλα πλήκτρα της αριστερής σελίδας μηχανισμός με 8 πλήκτρα για τον έλεγχο φωτισμού, αυτοματισμών ρολών και σεναρίων φύλλα διάστασης A5 με σύμβολα για την εξατομίκευση του αρ. καταλ. LN4652 (3541 = μαύρο, 3542 = άσπρο) ΘΕΡΜΟΣΤΑΤΗΣ θερμοστάτης χωνευτής τοποθέτησης με οθόνη φωτεινή. Επιτρέπει τον έλεγχο της θερμοκρασίας μίας συγκεκριμένης ζώνης, ανεξάρτητα από την ύπαρξη ή όχι κεντρικού συστήματος διαχείρισης της θέρμανσης. Διαθέτει δέκτη θερμοκρασίας και είσοδο για τη σύνδεση μιας επαφής (π.χ. επαφής παραθύρου). Μπορεί να χρησιμοποιηθεί για τη διαχείριση διαφορετικών τυπολογιών εγκατάστασης και τη ρύθμιση της ταχύτητας των ανεμιστήρων όταν υπάρχουν fan coils. Δυνατότητα αυτόματης λειτουργίας (καλοκαίρι/χειμώνας), με συμβατά συστήματα. Σύνδεση σε BUS/SCS 2 στοιχείων 3544SW 3546SW F458 SOFTWARE ΤΑΥΤΟΠΟΙΗΣΗΣ ΚΑΙ ΕΠΙΒΛΕΨΗΣ ΞΕΝΟΔΟΧΕΙΟΥ software για την επίβλεψη της κατάστασης των δωματίων και για τη βασική διαχείρισή τους - έως 20 δωμάτια software για την επίβλεψη της κατάστασης των δωματίων και για τη βασική διαχείρισή τους - για περισσότερα από 20 δωμάτια IP SERVER χρησιμοποιείται για εγκαταστάσεις με περισσότερα από 100 δωμάτια ή ζώνες αντί για το MH201 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΚΑΡΤΩΝ 3547 κάρτα σε σχήμα πιστωτικής (ISO 50x80 mm). Χρησιμοποιεί την τεχνολογία transponder Mifare Classic ISO τύπου Α. Προγραμματίζεται με τον προγραμματιστή Συμβατή με τον αναγνώστη καρτών LN προγραμματιστής για τις κάρτες 3547 Συνδέεται με το PC στη ρεσεψιόν Στη σελίδα αυτή παρουσιάζονται οι λειτουργίες MyHOME που αφορούν αποκλειστικά δωμάτια ξενοδοχείων. Ωστόσο, μέσα στο δωμάτιο χρησιμοποιούνται και άλλες συμβατικές λειτουργίες που έχουν ήδη παρουσιαστεί σε προηγούμενες σελίδες του καταλόγου ενώ για άλλες λειτουργίες MyHOME (έλεγχος φωτισμού, ρολών, μετάδοση ήχου...), μπορείτε να επικοινωνήσετε με το Τμήμα Τεχνικής Υποστήριξης ΣΗΜΕΙΩΣΗ: Μηχανισμοί με πλήκτρο λευκό Μηχανισμοί με πλήκτρο αλουμίνιο Τech Μηχανισμοί με πλήκτρο γραφίτη Προϊόν ουδέτερο LIVINGLIGHT ΚΑΤΑΛΟΓΟΣ 2017/18 37

40 ΕΓΚΑΤΑΣΤΑΣΗ ΠΛΑΙΣΙΑ LIVINGLIGHT AIR Κουτιά Βάσεις Αρ. στοιχείων Πλαίσια AIR 502W (70,5 x 70,5 x 58 mm) PB502W (70,5x70,5x58 mm) για γυψοσανίδα LN4702C (με βίδες) 2 στοιχεία LNC (88 x 86 x 4,75 mm) 503E (106 x 71 x 52 mm) PB503Ν (110 x 71 x 52 mm) για γυψοσανίδα LN4703C (με βίδες) 3 στοιχεία LNC (120 x 86 x 4,75 mm) 504E (133 x 74 x 53,5 mm) PB504Ν (132,5 x 71 x 52 mm) για γυψοσανίδα LN4704C (με βίδες) 4 στοιχεία LNC (142 x 86 x 4,75 mm) 506L (183,5 x 90 x 53,5 mm) PB506Ν (183 x 71 x 52 mm) για γυψοσανίδα LN4707C (με βίδες) 7 στοιχεία LNC (208 x 86 x 4,75 mm) 506E (106 x 117 x 52 mm) PB526Ν (111 x 116 x 52 mm) για γυψοσανίδα LN4726C (με βίδες) στοιχεία περιέχονται εξαρτήματα στα χρώματα των μηχανισμών LNC (120 x 134 x 4,75 mm) 38

41 LIVINGLIGHT AIR Αποχρώσεις πλαισίων SOFT MONOCHROME Material: zamak Material: zamak Pure white - BN Tech - TE Anthracite - AR NEO NEO NEO NEO Street - ST Clay - CY Sand - SB Blue Moon - BM NEO NEO NEO BRUSHED Material: zamak Nickel - NIS Titanium - TIS Chrome - CRS SHINY Material: zamak Pewter - PT Palladium - PL Gold mat - OF Nickel mat - NK AΡ. ΚΑΤΑΛ. ΠΛΑΙΣΙΩΝ AIR 2 στοιχεία - LNC στοιχεία - LNC στοιχεία - LNC στοιχεία - LNC στοιχεία - LNC White Pearl - PR LIVINGLIGHT ΚΑΤΑΛΟΓΟΣ 2017/18 39

42 ΕΓΚΑΤΑΣΤΑΣΗ ΠΛΑΙΣΙΑ ΤΕΤΡΑΓΩΝΑ, ΟΒΑΛ & LIVING INTERNATIONAL σε ανοιχτά κουτιά, ιταλικού τύπου Κουτιά Βάσεις Αρ. στοιχείων Πλαίσια LNA (88 x 86 x 10,2 mm) LN4702G (με νύχια) 2 στοιχεία LNB (102,9 x 89 x 10,3 mm) L4702G (με νύχια) 2 στοιχεία L (93 x 80 x 12,2 mm) LNA (88 x 86 x 10,2 mm) 502E (70 x 70 x 50 mm) LN4702 (με βίδες) 2 στοιχεία LNB (102,9 x 89 x 10,3 mm) PB502Ν (Ø 71 x 50,5 mm) για γυψοσανίδα L4702 (με βίδες) 2 στοιχεία L (93 x 80 x 12,2 mm) LNA (120 x 86 x 9,2 mm) 503E (106 x 71 x 52 mm) LN4703 (με βίδες) 2 στοιχεία LNB (128 x 89 x 10 mm) 40 PB503Ν (110 x 71 x 52 mm) για γυψοσανίδα L (119 x 80 x 12,2 mm)

43 Κουτιά Βάσεις Αρ. στοιχείων Πλαίσια 504E (133 x 74 x 53,5 mm) LNA (142 x 86 x 9,2 mm) PB504Ν (132,5 x 71 x 52 mm) για γυψοσανίδα LN4704 (με βίδες) 4 στοιχεία LNB (150 x 89 x 10 mm) L (140 x 80 x 12,2 mm) 506L (183,5 x 90 x 53,5 mm) LNA (208 x 86 x 9,2 mm) LN4707 (με βίδες) 7 στοιχεία LNB (216 x 89 x 10 mm) PB506Ν (183 x 71 x 52 mm) για γυψοσανίδα L (206 x 80 x 12,2 mm) LNA (120 x 134 x 9,3 mm) 506E (106 x 117 x 52 mm) LN4726 (με βίδες) στοιχεία LNB (130 x 137 x 10,3 mm) PB526Ν (111 x 116 x 52 mm) για γυψοσανίδα περιέχονται εξαρτήματα στα χρώματα των μηχανισμών L (118 x 80 x 12,2 mm) LIVINGLIGHT ΚΑΤΑΛΟΓΟΣ 2017/18 41

44 ΕΓΚΑΤΑΣΤΑΣΗ ΠΛΑΙΣΙΑ ΤΕΤΡΑΓΩΝΑ σε πλαίσια πολλαπλής εγκατάστασης αξονικής απόστασης 71 mm Κουτιά Βάσεις στήριξης Αρ. στοιχείων Πλαίσια 1 ΘΕΣΗΣ LN4702G (με νύχια) 502E (με βίδες) (70 x 70 x 50 mm) LN4702 (με βίδες) 2 στοιχεία LNA (88 x 86 x 10,2 mm) 2 ΘΕΣΕΩΝ, ΟΡΙΖΟΝΤΙΑ ΚΑΙ ΚΑΘΕΤΑ LN4702G (με νύχια) στοιχεία LNA4802M2... (159 x 86 x 10,2 mm) 2 x 502E (με βίδες) (70 x 70 x 50 mm) LN4702 (με βίδες) 42

45 Κουτιά Βάσεις στήριξης Αρ. στοιχείων Πλαίσια 3 ΘΕΣΕΩΝ, ΟΡΙΖΟΝΤΙΑ ΚΑΙ ΚΑΘΕΤΑ LN4702G (με νύχια) στοιχεία LNA4802M3... (230 x 86 x 10,2 mm) 3 x 502E (με βίδες) (70 x 70 x 50 mm) LN4702 (με βίδες) 4 ΘΕΣΕΩΝ, ΟΡΙΖΟΝΤΙΑ ΚΑΙ ΚΑΘΕΤΑ LN4702G (με νύχια) στοιχεία LNA4802M4... (301 x 86 x 10,2 mm) 4 x 502E (με βίδες) (70 x 70 x 50 mm) LN4702 (με βίδες) LIVINGLIGHT ΚΑΤΑΛΟΓΟΣ 2017/18 43

46 LIVINGLIGHT Αποχρώσεις πλαισίων τετράγωνων SILK NATURALIA METALS Material: zamak Material: zamak Material: zamak Ice gold - OA Bronze - BZ Nickel - NS Steel - AC (*) Moonlight - GL (*) Native - NA Silver - AG Brushed steel - ACS Park - PK Square - SQ Brick - RK Avenue - AE Club - CB 44 *(δεν διατίθεται σε εγκατάσταση πολλαπλών θέσεων αξονικής απόστασης 71 mm)

47 DEEP Green - VD Orange - OD Blue - AD London fog - KF ESSENCES NEUTRAL KRISTALL Acquamarine - KA Cold grey - KG Anthracite - AR White - BI Tech - TE Material: solid wood Material: polymer plastic Material: polymer plastic Material: polymer plastic Cherrywood - LCA Bamboo - LBA Walnut - LNC AΡ. ΚΑΤΑΛ. ΠΛΑΙΣΙΩΝ ΤΕΤΡΑΓΩΝΩΝ Ιταλικού τύπου 2 στοιχεία - LNA στοιχεία - LNA στοιχεία - LNA στοιχεία - LNA στοιχεία - LNA Αξονικής απόστασης 71 mm 2+2 στοιχεία - LNA4802M στοιχεία - LNA4802M στοιχεία - LNA4802M4... LIVINGLIGHT ΚΑΤΑΛΟΓΟΣ 2017/18 45

48 LIVINGLIGHT Αποχρώσεις πλαισίων οβάλ NATURALIA METALS Material: zamak Material: zamak Gold - OC Crome - CR Dark steel - AC Titanium - TC Graphite - GF Marrakech - MA Cordoba - CO Siena - SI GLOSSY AΡ. ΚΑΤΑΛ. ΠΛΑΙΣΙΩΝ ΟΒΑΛ Ιταλικού τύπου 2 στοιχεία - LNB στοιχεία - LNB στοιχεία - LNB στοιχεία - LNB στοιχεία - LNB Material: zamak Grape - GP Citron - CT Sunset - SS 46

49 TWIN CLASSY NEUTRAL ESSENCES CUSTOMISED COVER PLATES Factory customisation Material: solid wood Material: polymer plastic Material: polymer plastic Material: polymer plastic Brown - TW Sky - TS Bronze - TB Smoking - SM Colonial - CL Tight - TG Anthracite - AR White - BI Tech - TE Cherrywood - LCA Maple - LAE Oak - LRW Δυνατότητα εξατομίκευσης των πλαισίων με προσθήκη ειδικών γραφικών (σύμβολα, λογότυπα, κλπ) ενός ή δύο χρωμάτων LIVINGLIGHT ΚΑΤΑΛΟΓΟΣ 2017/18 47

50 LIVING INTERNATIONAL Αποχρώσεις πλαισίων SHINY METALLIC Light aluminium - AL Oxidised bronze - BO Dark steel - AC Solid black - NR Light titanium - TC Bright chrome - CR True gold - OR SPECIAL Brushed steel - ACS Graphite - GF Black graphite - GFN 48

51 Tech - TE Chrome - CT Brushed steel - AST POLYMER TECH Darl steel - PA* White - PB* All White - BI* *(δεν διαθέτουν πλαίσια 3+3 στοιχεία) AΡ. ΚΑΤΑΛ. ΠΛΑΙΣΙΩΝ LIVING INTERNATIONAL 2 στοιχεία - L στοιχεία - L στοιχεία - L στοιχεία - L στοιχεία - L LIVINGLIGHT ΚΑΤΑΛΟΓΟΣ 2017/18 49

52 ΕΓΚΑΤΑΣΤΑΣΗ ΣΕ ΧΩΝΕΥΤΑ ΚΟΥΤΙΑ ΜΕ ΣΤΕΓΑΝΑ ΠΛΑΙΣΙΑ Κουτιά Αρ. στοιχείων IDROBOX IP55 πλαίσια στεγανοποίησης 2 ΣΤΟΙΧΕΙΩΝ 2 στοιχεία 24602N - λευκό 502E (70 x 70 x 50 mm) 2 στοιχεία αλουμίνιο RAL στοιχεία 24602L γραφίτης 3 ΣΤΟΙΧΕΙΩΝ 3 στοιχεία 24603N - λευκό 503E (106 x 71 x 52 mm) 3 στοιχεία αλουμίνιο RAL στοιχεία 24603L - γραφίτης 4 ΣΤΟΙΧΕΙΩΝ 4 στοιχεία 24604N - λευκό 504E (133 x 74 x 53,5 mm) 4 στοιχεία αλουμίνιο RAL στοιχεία 24604L - γραφίτης 50

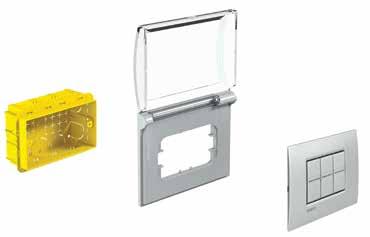

53 ΕΓΚΑΤΑΣΤΑΣΗ 3 ΣΤΟΙΧΕΙΩΝ ΜΕ ΠΛΑΙΣΙΟ UNIVERSAL IDROBOX IP 44 Κουτιά IDROBOX IP44 πλαίσιo Universal Αρ. στοιχείων Πλαίσια LNA E (106 x 71 x 52 mm) στοιχεία LNB L πλαίσιo Universal IDROBOX IP44 άνοιγμα 180 : εύκολη πρόσβαση ΕΓΚΑΤΑΣΤΑΣΗ ΣΕ ΣΤΕΓΑΝΑ ΚΟΥΤΙΑ IDROBOX IP στοιχείων στοιχείων στοιχείων LIVINGLIGHT ΚΑΤΑΛΟΓΟΣ 2017/18 51

54 ΑΛΛΟΙ ΤΥΠΟΙ ΕΓΚΑΤΑΣΤΑΣΗΣ XΩNEYTH ΕΓΚΑΤΑΣΤΑΣΗ Κουτί Αρ. στοιχείων Πλαίσιο με βάση στήριξης Λευκό Tech Γραφίτης 510LN 1 στοιχείο LND4811BI LND4811TE LND4811AR 510LN 2 στοιχεία LND4812BI LND4812TE LND4812AR 510LN Κουτί Πλαίσιο Βάση Αρ. στοιχείων Πλάκα (170 x 234 x 70 mm) 16102LT (λευκό) 16102LTG (γραφίτης) 16102LTH (αλουμίνιο tech) x 6 στοιχεία 16136F/6 (λευκό) 16136F/6G (γραφίτης) 16136F/6TH (αλουμίνιο tech) ΕΠΙΤΟΙΧΗ ΕΓΚΑΤΑΣΤΑΣΗ Κουτιά Αρ. στοιχείων Πλαίσια 502BI (λευκό) 2 στοιχεία LNB LNA LNC BI (λευκό) 3 στοιχεία LNB LNA LNC BI (λευκό) 4 στοιχεία LNB LNA LNC N4714 με βάση στήριξης και πλαίσιο (215 x 215 x 60 mm) (λευκό) L με βάση στήριξης και πλαίσιο (215 x 215 x 60 mm) (γραφίτης) 2 x 7 στοιχεία 52

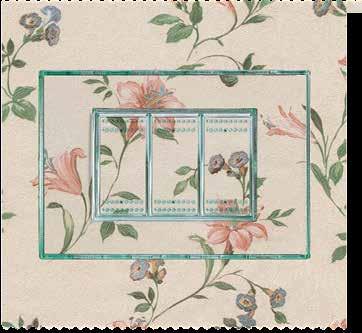

55 ΕΞΑΤΟΜΙΚΕΥΜΕΝΟΣ ΔΙΑΚΟΠΤΗΣ Ο διακόπτης μπορεί να εξατομικευτεί προκειμένου να ταιριάζει τέλεια στο χώρο, χρησιμοποιώντας συμβατικούς μηχανισμούς με διαφανή πλήκτρα και πλαίσια. Τα πλαίσια διατίθενται σε 3, 4, 7 και 3+3 στοιχεία, έχουν μία βάση που αποσπάται και στην οποία μπορεί να προσαρμοστεί ταπετσαρία, φωτογραφία ή οποιοδήποτε άλλη εικόνα και στη συνέχεια προστίθεται το διαφανές πλαίσιο. Για ακόμα μεγαλύτερη αισθητική προσαρμογή, ανάλογη διαδικασία μπορεί να γίνει και με τα πλήκτρα σε 1, 2 ή 3 στοιχεία. Αρ. καταλ. N4932 ΠΛΗΚΤΡΑ ΔΙΑΦΑΝΗ Προσαρμόζονται σε συμβατικούς μηχανισμούς διακοπτών (όχι Axial) σε 1 στοιχείο Αρ. καταλ. LND4802KR LND4803KR ΠΛΑΙΣΙΑ ΔΙΑΦΑΝΗ 2 στοιχείων 3 στοιχείων N4932/2 σε 2 στοιχεία N4932/3 σε 3 στοιχεία LND4804KR LND4807KR 4 στοιχείων 7 στοιχείων ΕΞΑΤΟΜΙΚΕΥΣΗ ΤΟΥ ΠΛΑΙΣΙΟΥ LND4826KR στοιχείων ΕΞΑΤΟΜΙΚΕΥΣΗ ΤΟΥ ΜΗΧΑΝΙΣΜΟΥ Βάση και διαφανές μέρος διαχωρίζονται για να προστεθεί το διακοσμητικό υλικό Αφαιρείται το αρχικό πλήκτρο και αντικαθίσταται από το ειδικό διαφανές με τη σειρά που φαίνεται στο παραπάνω σχήμα. ΣΗΜΕΙΩΣΗ: Μηχανισμοί με πλήκτρο λευκό Μηχανισμοί με πλήκτρο αλουμίνιο Τech Μηχανισμοί με πλήκτρο γραφίτη Προϊόν ουδέτερο LIVINGLIGHT ΚΑΤΑΛΟΓΟΣ 2017/18 53
